Marke	Einhell
Modell	TESD 3 6 Li Kit
Produkttyp	Akku-Schrauber
Motorspannung	3,6 V DC
Akku-Typ	Lithium-Ionen
Akkukapazität	1,5 Ah
Ladespannung	6 V DC
Ladestrom	550 mA
Netzspannung Ladegerät	230-240 V ~ 50 Hz
Ladezeit	Ca. 3 Stunden
Leerlaufdrehzahl	200 U/min
Drehrichtung	Reversibel (Rechts-/Linkslauf)
Drehmomenteinstellung	Ja, über Rändelring
Beleuchtung	Integrierte LED-Leuchte
Ladezustandsanzeige	3 LEDs (grün, gelb, rot)
Gewicht	0,4 kg
Schalldruckpegel	57 dB(A)
Schallleistungspegel	68 dB(A)
Vibrationswert (Schrauben)	≤ 2,5 m/s²
Schutzklasse	II (doppelte Isolierung)
Lieferumfang	Schrauber, Ladegerät, Bedienungsanleitung, Sicherheitshinweise
Bestimmungsgemäße Verwendung	Schrauben und Lösen von Schrauben
Wartung	Mit feuchtem Tuch und milder Seife reinigen; keine interne Wartung erforderlich
Lagerung	Dunkel, trocken, frostfrei, zwischen 5 und 30 °C
Entsorgung	Nicht im Hausmüll entsorgen; ordnungsgemäßes Recycling gemäß Vorschriften

Häufig gestellte Fragen - TESD 3 6 Li Kit EINHELL

Wie lade ich den Akku des Schraubers?

Schließen Sie das Ladegerät an eine Steckdose (230-240 V~50 Hz) an und verbinden Sie das Ladekabel mit dem Schrauber. Während des Ladens leuchtet die rote LED. Wenn die grüne LED leuchtet, ist der Ladevorgang abgeschlossen (ca. 3 Stunden). Lassen Sie den Akku nicht vollständig entladen.

Wie ändere ich die Drehrichtung?

Verwenden Sie den Umschalter (Pos. 10) oberhalb des Ein-/Ausschalters. Stellen Sie ihn auf die linke Position für Rechtslauf, rechte Position für Linkslauf. Die Mittelstellung blockiert den Schalter, um ein unbeabsichtigtes Einschalten zu verhindern. Schalten Sie die Drehrichtung nur im Stillstand um.

Wie stelle ich das Drehmoment ein?

Drehen Sie den Drehmomenteinstellring (Pos. 3) auf die gewünschte Raststufe. Das Drehmoment hängt vom Material und der Schraube ab. Wenn das Drehmoment erreicht ist, gibt die Kupplung ein ratschenartiges Geräusch ab. Stellen Sie immer im Stillstand ein.

Die LED-Leuchte leuchtet nicht, ist das normal?

Die LED-Leuchte (Pos. 2) leuchtet automatisch, wenn Sie den Ein-/Ausschalter (Pos. 9) drücken. Wenn sie nicht leuchtet, überprüfen Sie den Ladezustand des Akkus. Wenn das Problem weiterhin besteht, kontaktieren Sie den Kundendienst.

Wie lange hält der Akku?

Die Betriebsdauer hängt von der Nutzung ab. Der 1,5 Ah Li-Ionen-Akku bietet ausreichend Leistung für Haushaltsschraubarbeiten. Die Ladezustandsanzeige (3 LEDs) informiert über den Zustand: grün = voll geladen, gelb + rot = ausreichend geladen, rot = Akku leer, aufladen.

Was tun, wenn der Schrauber nicht startet?

Überprüfen Sie, ob der Akku geladen ist. Stellen Sie sicher, dass der Drehrichtungsschalter nicht in der Mittelstellung (blockiert) steht. Wenn das Problem weiterhin besteht, lesen Sie die Bedienungsanleitung oder kontaktieren Sie den Kundendienst.

Wie reinige und pflege ich den Schrauber?

Trennen Sie das Gerät vor der Reinigung immer vom Netz. Verwenden Sie ein feuchtes Tuch und etwas milde Seife. Keine aggressiven Reinigungsmittel verwenden. Die Lüftungsschlitze müssen sauber bleiben. Keine internen Teile müssen gewartet werden.

Kann ich Standard-Schraubendreher-Bits verwenden?

Ja, der Schrauber akzeptiert Standard-Sechskant-Bits (Bitaufnahme). Stellen Sie sicher, dass der Bit nach dem Einsetzen durch Ziehen fest sitzt. Verwenden Sie für sicheres Arbeiten passende Bits für die Schraube.

Wie lagere ich den Schrauber langfristig?

Lagern Sie das Gerät an einem dunklen, trockenen und frostfreien Ort, idealerweise zwischen 5 und 30 °C. Bewahren Sie es in der Originalverpackung auf. Entfernen Sie den Akku, wenn Sie es längere Zeit nicht verwenden.

Was tun bei Störungen oder Defekten?

Melden Sie den Defekt auf der Website www.isc-gmbh.info mit einer genauen Beschreibung. Wenn das Gerät unter Garantie steht, erhalten Sie ein repariertes oder ersetztes Gerät. Für Reparaturen außerhalb der Garantie kontaktieren Sie den Kundendienst.

BEDIENUNGSANLEITUNG TESD 3 6 Li Kit EINHELL

Art.-Nr.: 45.134.95 I.-Nr.: 11013

-2

D

Inhaltsverzeichnis

1. Sicherheitshinweise
2. Gerätebeschreibung und Lieferumfang
3. Bestimmungsgemäß Verwendung
4. Technische Daten
5. Vor Inbetriebnahme
6. Bedienung
7. Reinigung, Wartung und Ersatzteilbestellung
8. Entsorgung und Wiederverwertung
9. Lagerung

D

Warning - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lessen

Tragen Sie einen Gehorschutz. Die Einwirkung von Larm kann Gehörverlust bewirken.

Tragen Sie eine Schutzbrille. Wahrend der Arbeit entstehende Funken oder aus dem Gerät Heraustretende Splitter, Späne und Stäube können Sightverlust bewirken.

Nur fur den Gebrauch in trockenen Räumen.

Schutzklasse II

Ausgang-Stecker des Ladegerats (Gleichstrom): Außerer Teil des Steckers ist negativ, und innerer Teil ist positiv gepolt.

Wenn die Temperatur des Ladegerats hoher als 130^ ist, wird der Temperaturschutz aktiviert. Die Stromzufahr zum Ausgang wird unterbrochen.

D

Achtung!

Beim Benutzten von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie die sie gut auf, damit Ihnen die Informationen jederzeit zur Verflügung stehen. Falls Sie das Gerät an andere Personen übergeben sollenn, händigen Sie diese Bedienungsanleitung / Sicherheitshinweiseitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise fnden Sie im beiliegenden Heftchen!

WARNING

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen zur Folge haben. Bewahren Sie alle Sicherheitshinweise und Anweisungen fur die Zukunft auf.

2. Gerätebeschreibung und Lieferumfang

2.1 Gerätebeschreibung (Bild 1/4)

1. Bit-Aufnahme
2. Lampe
3. Drehmomeintestellung
4. Magnet-Schraubenhalter
5. Akku-Kapazitätsanzeige
6. Schalter Akku-Kapazitätsanzeige
7. Verriegelungstaste
8. Ladeanschluss
9. Ein/Ausschalter
10. Umschalter Links/Rechtslauf
11. Ladegerät
12. Ladekabel
13. Verriegelungshülse

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Articles anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sichitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Arti

kels unter Vorlage eines gültigen Kaufbeleges an unser Service Center oder an die Verkaufstelle, bei der Sie das Gerät erworben haben.itte beachten Sie hierzu die Gewährleistungsbliche in den Service-Informationen am Ende der Anleitung.

• Öffnen Sie die Verpackung undnehmen Sie das Gerät vorsichtig aus der Verpackung.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörsteile auf Transportschäden.
  Bewahren Sie die Verpackung nach Mochlichkeit bis zum Ablauf der Garantiezeit auf.

Achtung!

Gerat und Verpackungsmaterial sind kein Kinderspielzeug! Kinder)dufen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielien! Es besteht Verschluckungs- und Erstlichkeitsgefahr!

Akkuschrauber
Ladegerat
Originalbetriebsanleitung
- Sicherheitschinweise

3. Bestimmungsgemäß Verwendung

Der Akkuschrauber ist geeignet zum Eindreten und Losen von Schrauben.

Die Maschine scarf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemea. Für darauf hervorgerufene Schaden oder Verletzungen aller Art haftet der Benutzer/ Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmer keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

D

4. Technische Daten

Spannungsversorgung Motor: 3,6 V d.c.

Leerlauf-Drehzahl: 200 min

Rechts- Links-Lauf: .

Lodespannung Akku: .6 V d.c.

Ladestrom Akku: 550 mA

Netzspannung Ladegerat: 230-240V~50 Hz

Ladezeit: 3 Std.

Kapazität des Akkus: 1,5Ah

Akkutyp: Li-Ion

Gewicht: 0,4 kg

Gerausch und Vibration

Die Gerausch- und Vibrationswerte wurden entspre-chend EN 60745 ermittelt.

Schalldruckpegel L. 57dB(A)

Unsicherheit K3dB

Schalleistungspegel LwA 68 dB(A)

Unsicherheit K_WA 3dB

Tragen Sle einen Gehorschutz.

Die Einwirkung von Larm kann Gehorverlust bewirken.

Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprchend EN 60745.

Schrauben ohne Schlag

Schwingungsemissionswert ah ≤ 2,5m / s^2

Unsicherheit K = 1,5m / s^2

Warning!

Der angegebene Schwingungsemissionswert ist nach einem genormten Prüverfahren gemessen worden und kann sich, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird,ändern und in Ausnahmefällen über dem angegebenen Wert liegen.

Der angegebene Schwingungsemissionswert kann zum Vergleich eines Elektrowerkzeuges mit einem anderen verwendet werden.

Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Beeinträchtigung verwendet werden.

Beschränken Siedie Gerauschentwicklung und Vibration auf ein Minimum!

• Verwenden Sie nur einwandfrei Geräte.
  Warten und reinigen Sie das Gerät
  regelmäBig.
  Passen Sie ihre Arbeitswise dem Gerät an.
• Überlasten Sie das Gerät nicht.
• Lassen Sie das Gerät gegebenenfalls überprüfen.
  Schalten Sie das Gerät aus, wenn es nicht benutzt wird.
  Tragen Sie Handschuhe.

Restrisiken

Auch wenn Sie这点 Elektrowerkzeug vorschlftsmäßig bedlenen, bleiben Immer Restrisiken bestehen. Folgende Gefahren konnen Im Zusammenhang mit der Bauwelse und Ausführung这点 Elektrowerkzeuges auftenen:

1. Lungenschäden, falls keine geeignete Staub-schutzmaske getragen wird.
2. Gehorschaden, falls kin geeigneter Gehorschutz getragen wird.
3. Gesundheitsschäden, die aus Hand-Arm-Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und gewartet wird.

5. Vor Inbetriebnahme

Lesen Sie vor der Inbetriebnahme Ihres Akkuschraubers unbedingt diese Hinweise:

1. Laden Sie den Akku-Pack nur mit dem mitgelieferten Ladegerät.
2. Nur einwandfrei und geeignete Schrauberbits verwenden.
3. Beim Schrauben in Wänden und Mauern diese auf verborgene Strom-, Gas- und Wasserleitung überprüfen.

6. Bedienung

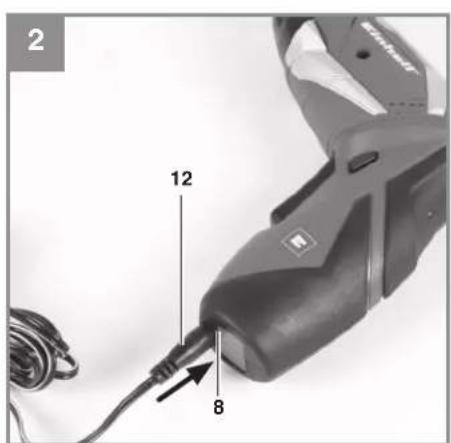

6.1 Laden des Akkus (Abb. 2)

Der Akku ist gegen Tiefentladung geschützt. Eine integrierte Schutzschaltung schaltet das Gerät automatisch aus, wenn der Akku entladen ist. Die Bit-Aufnahme dreht sich in thisem Fall nicht mehr.

D

Warning! Betätigten Sie den Ein-/Ausschalter nicht mehr, wenn die Schutzschaltung das Gerät abgeschaltet hat. Dies kann zu Schäden am Akku führen.

Vergleichen Sie, ob die auf dem Typenschild angegebene Netzpannung mit der vorhandenen Netzpannung übereinstimmt. Stecken Sie das Ladegerät in die Steckdose und verbinden Sie das Ladekabel mit dem Ladeanschluss. Der Ladevorgang beginnnt sobald das Ladekabel mit dem Ladeadapter verbunden ist.

Die rote LED an der Akku-Kapazitätsanzeige (5) signalisiert, dass der Akku geladen wird. Nach erfolgter Ladung erlischt die rote LED und die grüne LED beginnt zu leuchten.

Achtung! Wahrend des Ladevorgangs kann sich der Handgriff etwas erwärmen, dies ist jederch normal.

Soltte das Laden des Akkus nicht möglich sein, überprüfen Sieitte

ob an der Steckdose die Netzspannung vor handen ist
ob ein einwandfreiert Kontakt an den Ladekontakten des Ladegerates vorhanden ist.

Sollte das Laden des Akkus immer noch nicht möglich sein, bitten wir Sie,

das Ladegerat
und den Schrauber

an unseren Kundendienst zu senden.

Im Interesse einer langen Lebensdauer des Akkus sollenn Sie für eine rechtzeitige Wiederauf-ladung des Akkus sorgen. Dies ist auf jeder Fall notwendig, wenn Sie feststellen, dass die Leistung des Akkuschraubers nachlasst.

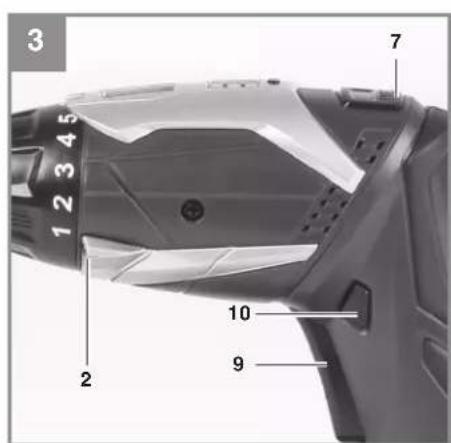

6.2 Drehrlichtungsschalter (Bld 3/Pos. 10)

Mit dem Schiebeschalter über dem Ein/Aus-Schalter können Sie die Drehrichtung des Akku-Schraubers einstehen und den Akku-Schrauber gegen ungewoltes Einsatzen sichern. Sie konnen zwischen Links-und Rechtslauf wahren. Um eine Beschädigung des Getriebes zu vermeiden, soll die Drehrichtung nur im Stillstand umgeschal-tet werden. Befindet sich der Schiebeschalter in der Mittelstellung, ist der Ein/Aus-Schalter blockiert.

6.3 Ein-/Aus-Schalter (Bld 3/Pos. 9)

Drücken Sie zum Einsatzen des Akkuschraubers den Ein-/Ausschalter. Zum stoppen halten Sie den Ein-/Ausschalter wieder los.

6.4 LED-Licht (Bild 3/Pos. 2)

Das LED-Licht (2) erfolgt das zusätzliche Ausleuchten der Schraub-bzw. Bohrstelle. Das LED-Licht (2) leuchtet automatisch, sobald Sie den Ein-/Ausschalter (9) drucken.

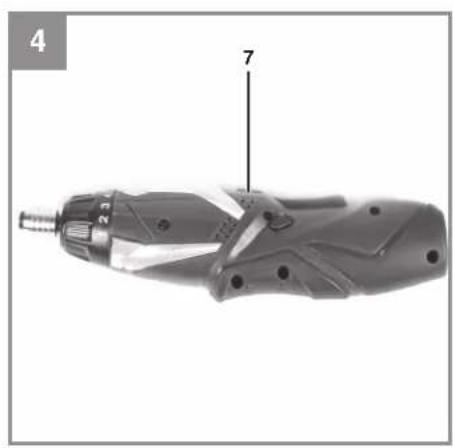

6.5 Winkeleinstellung (Bld 3+4/Pos. 7)

Der Schrauber kann in 2 verschiedene Winkleinstellungen arretiert werden. Hierzu muß die Verriegelungstaste (7) gedrück und der Schrauber in die gewünschte Stellung gebracht werden. Danach die Verriegelungstaste (7) wieder loslassen.

Achtung! Vor Inbetriebnahme prufen, ob der Schrauber in der jeweiligen Winkellage arretiert ist.

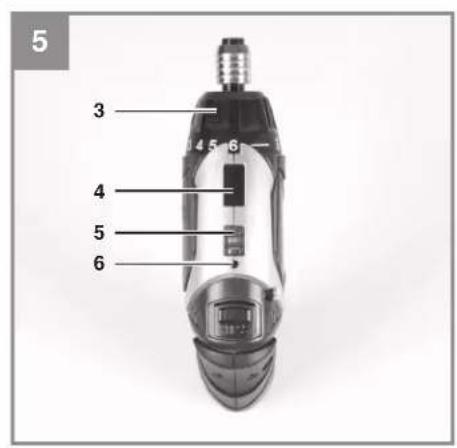

6.6 Akku-Kapazitätsanzeige (Bild 5/Pos.5)

Akkuschrauber vom Ladegerat bzw. Ladestation entfernen.

Drucken Sie auf den Schalter für Akku-Kapazitätsanzeige (6). Die Akku-Kapazitätsanzeige (5) signalisiert ihren den Ladezustand des Akkus anhand von 3 farbigen LED's.

Alle LED's leuchten:

Der Akku ist voll aufgeladen.

Gelbe und rote LED leuchten:

Der Akku verfügt über ausreichende Restladung.

Rote LED:

Der Akku ist leer, laden Sie den Akku auf.

6.7 Drehmoment-Einstellung (Abb. 5/Pos. 3)

Das Drehmoment für eine bestimmte Schraubengröbe wird am Stellring (3) eingestellt. Das Drehmoment ist von mehreren Faktoren abhängig:

von der Art und Harte des zu bearbeitenden Materials.
von der Art und der Länge der verwendeten Schrauben.
von den Anforderungen, die an die Schraubverbindung gestellt werden.

Das Erreichen des Drehmoments wird durch das ratschende Ausrücken der Kupplung signaliert.

Achtung! Stellring fur das Drehmoment nur bei Stillstand einstellen.

D

6.8 Magnet-Schraubenhalter (Bld 5/Pos. 4)

Am Magnet-Schraubenhalter konnen Schrauben abgelegt werden, welche Sie während der Arbeit dann griff bereit haben.

6.9 Werkzeugwechsel (Bild 6)

Achtung! Stellen Sie bei allen Arbeiten (z.B. Werkzeugwechsel; Wartung; usw.) am Akkuschrauber den Drehrrichtungsschalter in Mittelstellung.

Vertriegelungshülse (13) zürückziehen und festhalten.

Bit (a) in die Bit-Aufnahme (1) stecken, Verreigelungshülse (13) loslassen.

Verriegelung durch Ziehen am Werkzeug prufen.

6.10 Schrauben:

Verwenden Sie am besten Schrauben mit Selfstenzentrierung (z. B. Torx, Kreuzschlitz), welches ein sicheres Arbeiten gewährleistet. Achten Sie darauf, dass der verwendete Bit und die Schraube in Form und Große übereinstimmen.

7. Reinigung, Wartung und Ersatzteilbestellung

Ziehen Sie vor allen Reinigungsrarbeiten den Netzstecker.

7.1 Reinigung

• Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehause so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.

• Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.

• Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese können die Kunststoffeile des Gerätes angreiben. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann.

7.2 Wartung

Im Geräteinneren befinden sich keine weiteren zu wartenden Teile.

7.3 Ersatzstellbestellung:

Bei der Ersatzteilbestellung sollen folgende Angaben gemacht werden;

Typ des Gerätes
Artikelnummer des Gerätes
- Ident-Nummer des Gerätes
Ersatzteilnummer des erforderlichen
Ersatzteils

Aktuelle Preisere und Info fienden Sie unter www.isc-gmbh.info

8. Entsorgung und Wiederverwertung

Das Gerät befindet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist damit wieder verwendbar oder kann dem Rohstoff kreislauf zurückgeführt werden. Das Gerät und dessen Zubehor bestehen aus verschieden Materialien, wie z.B. Metall und Kunststoff e. Führten Sie defekte Bauteile der Sondermüllentsorgung zu. Fragen Sie im Fachgeschäft oder in der Gemeindeverwaltung nach!

9. Lagerung

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem sowie für Kinder unzuganglichem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30^ . Bewahren Sie das Elektrowerkzeug in der Originalverpackung auf.

D

Nur fur EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht mussen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführten werden.

Recycling-Alternative zur Rücksendeauff orderung: Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpflichtet. Das Altgat kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschaft- und Abfallgesetze durchfuhlrt. Nicht betroften sind den Altgeräten beigeufige Zubehörteile und Hilfsmittel ohne Elektrobestandteile.

Der Nachdruck oder sonstige Vervielfaltigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.

Technische Änderungen vorbehalten

These Sendung enthalt Lithium-Ionen-Batterien. Gemäß Sondervorschrift 188 unterliegt diese Sendung nicht den Vorschriften des ADR. Sorgsam behandeln. Entzündungsgefall bei Beschädigung des Versandstucks. Bei Beschädigung des Versandstucks: Kontrolle und erforderlichenfalls erneutes Verpacken. Für zusätzliche Informationen rufen Sieitte: 0049 1807 10 20 20 66 (Festnetzpreis: 14 ct/min, Mobilfunkpreise maximal: 42 ct/min) Außerhalb Deutschlands fallen stattdessen Gebühren für ein regulares Geschäft insdt. Festnetz an.

D

D

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service-Partner, deren Kontakte Sie der Garantieurkunde entnehmer. Diese stehen ihren für alle Service-Belange wie Reparatur, Ersatzteil- und Verschleibeil-Versorgung oder den Bezug von Verbrauchsmaterialien zur Verfügung.

Es ist zu beachten, dass bei thisem Produkt folgende Teile einem gebrauchsgemänen oder natürlichen Verschleib unterliegen bzw. folgende Teile als Verbrauchsmaterialien besteht werden.

Kategorie Beispiel
Verschleibsteile*Bohrfutter
Verbrauchsmaterial/Verbrauchsteile*Bit-Einsätze/Bohrer
Fehlsteile

• nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden.
Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantwerten Sie dazu in jedem Fall folgende
Fragen:

• Hat das Gerät bereits einmal Funktioniert oder war es von Anfang an defekt?
  Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
• Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)? Beschreiben Sie diese Fehlfunktion.

D

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde,

unsere Produkte unterliegen einer strengen Qualitätskontrolle. Soltte这点 Gerät dennoch einmal nicht einwandfrei Funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch tefo-nisch über die angegebene Servicerufnummer zur Verfugung. Für die Geltendmachung von Garantiansprüchen gilt folgenden:

1. These Garantiebedingungen regeln zusätzliche Garantieleistungen. Ihr gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel am Gerät, die nachweislich auf einem Material- oder Herstellungsfehler berufen und ist nach unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes beschränkt.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruflichen Einsatz konstruiert wurden. Ein Garantievertrag kommt aber nicht zustandene, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

1. Von unserer Garantie ausgenommen sind:

2. Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pfl ege und Wartung entstanden sind.

3. Schaden am Gerät, die durch missbrächliche oder unsachgemäß Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwirkzeugen oder Zubehor), Eindringen von Fremdkörpm in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstandens sind.

4. Schäden am Gerät oder an Teilen des Gerats, die auf einen gebrauchsgemänen, üblichen oder sonstigen natürlichen Verschleib zurückzuführen sind.

5. Die Garantiezeit beträgt 24 Monate und beginnnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nach dem Sie den Defekt erkannten haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Veränderung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwa eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services.

6. Für die Geltendmachung Ihres Garantieanspruches melden Sieitte das defekte Gerat an unter: www.isc-gmbh.info. Ist der Defekt des Gerates von unserer Garantieleistung erfasst, erhalten Si umgehend ein reparietes oder neues Gerat zuruck.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch unsere Defekte am Gerät, die vom Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerätitte an unsere Serviceadresse.

Für Verschleib-, Verbrauchs- und Fehlsteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

D

09951 / 95 920 + Durchwahr:
Allgemeine Fragen -00 Klima / Heizen / Entleuchten	-30
Stromerzeuger -05 Werkzeugtechnik - Handgebung	-35
Gartentechnik - Benzin -10 Werkzeugtechnik - Stationär	-40
Gartentechnik - Elektro -15 Fragen zur Rechnung	-50
Gartentechnik - Akku -20 Reparaturanfragen	-60
Gewächshaus / Metallgerätehaus -25

Telefax: 01805 / 835 830 (Festnetz: 14 ct/min, Mobilfunk max.: 42 ct/min)

E-Mail: [e-mail] · Internet: www.isc-gmbh.info

ISC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

GB

Table of contents

Beskriv venligst fejlfunktionen.

DK/N

Garantibevis

Kaere kunde!

Endast for EU-länder

Kastainte elverktyg i hushaassoporna.

Beskriv den felaktiga Funktionen.

S

Garantibevis

Basta kund,

ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar

Konformitätserklarung

D erklart folgende Konformitat gemäß EU-Richtlinie und Normen für Anteil
GB explains the following conformity according to EU directives and norms for the following product
F déclaré la conformité suivante selon la directive CE et les normes concernant l'article
I dichiara la segmente conformita secondo la direttiva UE e le norme per l'articolo
NL verkaart de volgende overeenstemming conform EU-richlijn en normen voor het product
E declara la asigniente conformidad a tenor de la directiva y normas de la UE para el articulo
P declares a segunte conformidade, de accordo com a direciva CE e nomras para o arterio
DK atteker folgende overenstemmelse i medfor au EU-direktiv somt standarder for arterikl
S förklarer foljande overenstammelse enl. EU-direktiv och standarder for arikelin
FIN vakuuttaa, eta tuote tayttä EU-direktlin ja standardien vaatmuusetk
EE toendab toote vastavust EL direktiivile ja standarditele
CZ yvadva naseledujc prohlasei o shode podle smernice EU a normer pro vyrobek
SLO potrjue sledeco skladnost s smernico EU in standardi za Izdekole
SK yvdava nasledujuce prehlasele o zhode podla smernice EU a noriem pre vyrobok
H a cikelkehz ean EU-irjanyonal es Normak szerint a kovelkez konformlitasjelenti ki

PL deklaranje zgodnosc wymionienogo ponije aratyku z nastepujacymi nomami na podstawe dyrektwy WE
BG EKJIAPABA CObTBEHOTTO CObTBECTBNE CBfLACHO DApEKNITBA HA EC N HOPM 3a APRTHY
LV paskidro sādu atilibutbu ES direktivai un standartien LT apibiu sij atitikima EU rekalavimams Ir prekëns norr
RO declara urmatoarea coniformate conform directive normelor pentru articulol
GRnAovIeTnAnokAoOnnupoPooFouOgauvaMe Tny ONYia EK KA ta npotutua yia topoiw
HR potvrdjupe sljedecu uskladenost prema smjernicama EU i normama 2a articl
BIH potvdrude sjedecu uskladenost prema smjernicama EU i normama za ariki
RS potvdrije sledecu uskadenost prema smermerica EZ is normama za artikal
RUS CLENDYOKIM DINOCTOBEPHTOT,TO CLENDYOKIM NPODQKTBI COOTETCBTAYOT IMPEKTHBAMN HOPMAM EC
UKR nprotooiyne ppoa3haHny HNKe HbDNOBnHcTb BpO6y DEHPKTHA TstaHdAPTM EC HA Bp06
MK IA3nEyaBvCnEhNaTcOo6PbHOCCTomacoHV-ENpKtBNTaTaN HOPMnTe 3aApTNHIn
TR Urunü ile ilgili AB direklifleri ve normlan geregne asagida aqiklananan uygulnolu beliril
N erklaer folgende samsvar i henhold til EU-direktivet og standarder for artikel
IS Lysir uppylingu EU-reglna og annara staola voru

Akkuschrauber RT-SD 3,6/2 Li / Ladegerät LG RT-SD 3,6/2 Li

87/404/EC_2009/105/EC
2005/32/EC_2009/125/EC
2006/95/EC
2006/28/EC
2004/108/EC
2004/22/EC
1999/5/EC
□97/23/EC
□90/396/EC_2009/142/EC
89/686/EC_96/58/EC
2011/65/EC

区2006/42/EC

Annex IV

Notified Body:

Notified Body No.:

Reg. No.:

2000/14/EC_2005/88/EC

Annex V

Annex VI

Landau/Isar, den 16.09.2013

Yang Product-ManagementWeichselgartner/General-Manager

First CE:11

Art-No.:45.134.95 I-No.:11013
