MetraClip 41 - Multimeter Gossen Metrawatt - Kostenlose Bedienungsanleitung

Produkttyp	Stromzange AC/DC TRMS
Marke	Gossen Metrawatt
Modell	MetraClip 41
Strommessbereich	0 bis 40 A DC oder AC Spitze (4 A / 40 A automatisch)
Auflösung	1 mA / 10 mA
Genauigkeit	±1% vom Messwert ±5 Digits
Anzeige	LCD 4000 Zählungen
Stromversorgung	9 V Alkalibatterie (PP3, MN 1604 oder 6LR61)
Betriebsdauer	ca. 15 Stunden
Gewicht	235 g
Max. Leiterquerschnitt	25 mm
Max. Arbeitsspannung	300 V AC eff oder DC (Cat III)
Frequenzbereich	DC und 15 – 400 Hz
Betriebstemperatur	0 °C bis +50 °C
Lagertemperatur	-20 °C bis +85 °C
Überlastbarkeit	200 A max für 60 s
Sicherheit	Doppelte Isolierung, Überspannungskategorie 300 V Cat III, Verschmutzungsgrad 2
Normen	EN 61010-1, EN 61010-2-032, EN 61010-031, EN 61326-2-2, ROHS, WEEE
Funktionen	AC/DC Strommessung, Datenhaltefunktion (HOLD), Automatische Abschaltung (10 min), automatische Nullstellung (ZERO)
Reinigung	Isopropanol
Garantie	1 Jahr
Kundendienst	GMC‑I Service GmbH (Deutschland) und Tochtergesellschaften im Ausland
Reparierbarkeit	Ersatzteile und Reparatur über den Hersteller verfügbar

Häufig gestellte Fragen - MetraClip 41 Gossen Metrawatt

Wie schalte ich den MetraClip 41 ein?

Bewegen Sie den Schalter von der Position AUS auf DC oder AC, um den gewünschten Betriebsmodus auszuwählen.

Wie führe ich eine automatische Nullstellung durch?

Im DC-Modus, entfernen Sie die Zange vom Leiter und drücken Sie die Auto Zero-Taste, um die Anzeige auf Null zu stellen.

Wie messe ich einen Strom?

Wählen Sie DC oder AC, führen Sie die Nullstellung durch, schließen Sie die Zange um den Leiter mit gutem Kontakt, und lesen Sie den Wert ab. Die Stromrichtung wird durch den Pfeil auf der Zange angezeigt.

Wie verwende ich die Datenhaltefunktion (HOLD)?

Drücken Sie einmal die Taste HOLD, um den Messwert einzufrieren. Drücken Sie erneut, um zum Normalmodus zurückzukehren.

Warum schaltet sich das Gerät von selbst aus?

Die automatische Abschaltung schaltet das Gerät nach ca. 10 Minuten aus, um die Batterie zu schonen. Um diese Funktion zu deaktivieren, schalten Sie die Zange aus und dann wieder ein, während Sie die ZERO-Taste gedrückt halten.

Wie wechsle ich die Batterie?

Entfernen Sie die Zange von allen spannungsführenden Stromkreisen. Schalten Sie das Gerät aus. Lösen Sie die Schraube des Batteriefachdeckels, heben Sie den Deckel um 30° an, ersetzen Sie die Batterie durch eine 9 V Alkalibatterie (PP3, MN 1604 oder 6LR61) und schließen Sie das Fach wieder.

Was ist die maximale Betriebsspannung?

Die maximale Spannung beträgt 300 V AC eff oder DC in der Messkategorie Cat III, für Frequenzen unter 1 kHz.

Was tun, wenn die Anzeige bei fehlendem Strom einen von Null abweichenden Wert anzeigt?

Nutzen Sie die Auto Zero-Funktion: Entfernen Sie die Zange vom Leiter und drücken Sie die ZERO-Taste, um die Anzeige zurückzusetzen.

Kann ich Ströme an unisolierten Leitern messen?

Ja, aber begrenzt auf 300 V und Frequenzen < 1 kHz. Halten Sie Ihre Finger stets hinter der Fühlbarriere (Tastbarriere), um gefährlichen Kontakt zu vermeiden.

Wie reinige ich die Stromzange?

Verwenden Sie ein mit Isopropanol getränktes Tuch, um die Oberfläche zu reinigen. Verwenden Sie keine aggressiven Lösungsmittel. Stellen Sie sicher, dass die Zange sauber und frei von Verschmutzungen ist, um Stromschlaggefahren zu vermeiden.

BEDIENUNGSANLEITUNG MetraClip 41 Gossen Metrawatt

AC/DC-Zangenstrommessgeräte

AC/DC Clamp-on-meter

Bezeichnung Artikelnr.

METRACLIP 41 M320A

METRACLIP 410 M320B

Batterien sind im Lieferumfang enthalten.

Vielen Dank für den Kauf dieses Produktes! Aus Gründen der Sicherheit und der bestmöglichen Verwendung dieses Gerätes bitten wir Sie, die Bedienungsanleitung sorgfältig zu lesen.

Inhaltsverzeichnis

1 SICHERHEITSHINWEISE .... 3

2 EINLEITUNG 4

3 TECHNISCHE DATEN 4

3.1 Elektrische Daten 4

3.2 Allgemeine Daten 4

4 BEDIENUNG 6

4.1 Einschalten 6

4.2 Nullabgleich 6

4.3 Strommessung 6

4.4 Messwerte halten 6

4.5 Automatisches Ausschalten ..... 6

4.6 Austausch der Batterie ...... 6

5 SICHERHEITSNORMEN ...... 7

6 GARANTIE 8

7 PRODUKTSUPPORT 9

8 REPARATUR- UND ERSATZTEIL- SERVICE DKD-KALIBRIERZENTRUM UND MIETGERÄTE-SERVICE ...... 9

CE

1. SICHERHEITSHINWEISE

Die folgenden Symbole befinden sich auf dem Produkt:

as Gerät darf nicht mit dem Hausmüll entsorgt werden. Zur Entsorgung wenden Sie sich bitte an geeignete Stellen.

Achtung! Bedienungsanleitung beachten

Doppelte/Verstärkte Isolierung

Das Anbringen an oder Entfernen von STROMFÜHRENDEN Leitern ist möglich.

Erfüllt die Anforderungen der geltenden europäischen Richtlinien

Lesen Sie die Bedienungsanleitung vor dem Gebrauch Ihres Gerätes sorgfältig und vollständig. Beachten und befolgen Sie diese in allen Punkten.

Zur Vermeidung von elektrischem Schlag:

• Vorsicht beim Anbringen und Verwenden dieses Produktes; hohe Ströme und Spannungen können am Messkreis anliegen.
• Dieses Produkt darf nur von qualifiziertem Personal verwendet werden, unter Einhaltung geeigneter Schutzvorkehrungen.
• Verwenden Sie dieses Produkt nicht, wenn es beschädigt ist.
• Stellen Sie sicher, dass das Messgerät vom stromführenden Leiter entfernt wurde, bevor Sie das Batteriefach öffnen.
• Während der Messung dürfen Ihre Finger den Schutzkragen nicht übergreifen, um eine gefährliche Berührung mit dem Leiter zu verhindern (siehe Bild 1).

2. EINLEITUNG

Die Zangenstrommessgeräte METRACLIP 41 / METRACLIP 410 wurden zur genauen, berührungslosen Messung von AC- und DC-Strömen, sowie komplexen Stromformen entworfen.

Unter Verwendung neuester Halleffekt-Technologie eignen sich die METRACLIP 41 / METRACLIP 410 zur exakten Strommessung von 5 mA bis 40 A (METRACLIP 41) und 100 mA bis 400 A (METRACLIP 410).

Folgende Messeigenschaften sind verfügbar:

■ Echt-Effektivwert-Anzeige
■ 1 mA / 10 mA Auflösung
■ Automatische Messbereichswahl / Autom. Nullabgleich / Autom. Abschalten

- Messwerte halten

Diese Eigenschaften machen es zum leistungsstarken Instrument zur Messung an Umrichtern, getakteten Schaltnetzteilen, industriellen Steuerungen und anderen Anwendungen, die eine Strommessung oder Analyse der Wellenform benötigen.

3. TECHNISCHE DATEN

3.1 Elektrische Daten

(Alle Werte gelten bei 23°C ±1°C)

METRACLIP 41

Messbereich...... 0 bis 40 A DC oder AC _pk
Strombereiche 4 A / 40 A
Auflösung 1 mA / 10 mA
Überstromfähigkeit (60s) .... 200 A

METRACLIP 410

Messbereich...... 0 bis 400 A DC oder AC _pk
Strombereiche 40 / 400 A
Auflösung 10 mA / 100 mA
Überstromfähigkeit (60s) .... 600 A

3.2 Allgemeine Daten

Allg. DC-Genauigkeit...... ±1% v. Mw. ±5 Digits
Verstärkungsdrift .... ±0,1% v. Mw./°C
Frequenzbereich (-0.5dB)... DC und 15 – 400 Hz
Betriebsspannung ..... 300 V ACeff oder DC
Betriebstemperatur...... 0°C bis +50°C

Lagertemperatur bei

entfernter Batterie..... -20°C to +85°C

Stromversorgung...... 9 V Alkaline battery PP3, MN 1604 oder IEC6LR61

Batterielebensdauer .... 15 Stunden (METRACLIP 41) .... 50 Stunden (METRACLIP 410)

Anzeige...... 4000 Werte

Leitergröße 25 mm Durchmesser

Gewicht.... 235 g

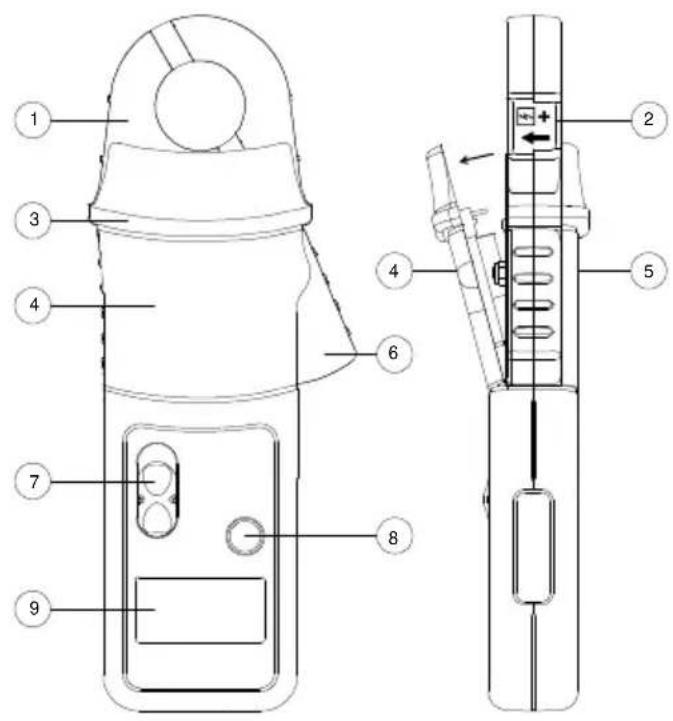

1. Backen
2. Konventionelle Stromrichtung
3. Sicherheitsgrenze zur Zange: Schutzkragen nicht übergreifen!
4. Batteriefachdeckel
5. Schraube Batteriefach
6. Öffnungshebel
7. EIN/AUS-Schalter
8. Knopf Nullabgleich / Messwerte halten
9. LCD-Anzeige

4. BEDIENUNG

4.1 Einschalten

Stellen Sie den Schalter von der Stellung „OFF“ entweder in Position „DC“ oder „AC“, entsprechend der gewünschten Betriebsart.

4.2 Nullabgleich

Die Ausgangsspannung (Nulloffset) kann sich aufgrund von thermischer Drift und anderer

Umgebungsbedingungen verändern. Durch Drücken der Nullabgleichtaste wird diese Ausgangsspannung auf Null abgeglichen. Stellen Sie sicher, dass während des Abgleichs das Zangenstrommessgerät sich nicht am stromführenden Leiter befindet.

4.3 Strommessung

Wählen Sie die Schalterstellung „DC“ oder „AC“.

Drücken Sie den Knopf Nullabgleich zum Offsetabgleich.

Umschliessen Sie mit den Backen des Zangenstrommessgeräts den Leiter. Stellen Sie sicher, dass die Backenenden richtig schliessen.

Beobachten und führen Sie die gewünschten Strommessungen durch. Ein positiver Anzeigewert signalisiert, dass der Strom in Richtung der Pfeile auf dem Zangenstrommessgerät fliesst.

4.4 Messwerte halten

Um Messwerte in der Anzeige zu halten, drücken Sie den Knopf „HOLD“ einmal. Der letzte gemessene Wert wird im Display angezeigt. Um in die normale Betriebsart zurückzukehren, drücken Sie den Knopf erneut.

4.5 Automatisches Ausschalten

Um die Batterie zu schonen, schaltet sich das Zangenstrommessgerät automatisch nach etwa 10 Minuten aus. Um diese Funktion auszuschalten, schalten Sie das Zangenstrommessgerät aus und wieder ein bei gleichzeitigem Drücken des Nullabgleichknopfes.

4.6 Austausch der Batterie

SICHERHEITSHINWEIS

Stellen Sie sicher, bevor Sie den Batteriefachdeckel entfernen, dass das Zangenstrommessgerät von jeglichem stromführenden Leiter entfernt wurde

Wenn das Symbol für niedrige Batteriespannung im Display aufleuchtet, ist die minimale Batteriespannung erreicht. Siehe Bild 1 und gehen Sie wie folgt vor:

Entfernen Sie das Zangenstrommessgerät vom Leiter und schalten Sie es durch Drücken des EIN/AUS-Schalters aus.

Lösen Sie die Schraube am Batteriefachdeckel. Heben Sie die Abdeckung um 30° und ziehen Sie diese gerade vom Rumpf des Zangenstrommessgeräts, wie in Bild 1 dargestellt. Ersetzen Sie die Batterie, schliessen Sie das Batteriefach und drehen Sie die Schraube fest.

Verwenden Sie ausschliesslich Batterien Typ 9 V PP3 Alkaline (MN 1604).

5. SICHERHEITSNORMEN

EN 61010-1:2001

EN 61010-2-032:2002

EN 61010-031:2002

300V Kat. III; Verschmutzungsgrad 2

EMV-Normen

EN 61326-2-2:2006

ROHS und WEEE konform

Dieses Produkt wurde so entworfen, dass es unter den folgenden Bedingungen sicher betrieben werden kann:

• Einsatz im Innenbereich
• Höhe bis 2000 m über dem Meeresspiegel
• Temperaturbereich von 0°C bis +50°C
• Maximale relative Luftfeuchte von 80% bis 31°C und einer sich linear verringernden relativen Luftfeuchte von 40% bei 50°C.

Der Einsatz des Zangenstrommessgeräts an nicht isolierten Leitern begrenzt sich auf 300 V ACeff oder DC bei Frequenzen unter 1 kHz.

Die Sicherheit im Gebrauch unterliegt der Verantwortung des Anwenders, der eine entsprechend qualifizierte oder berechtigte Person sein muss. Stellen Sie sicher, dass Ihre Finger beim Verwenden des Zangenstrommessgeräts den Schutzkragen (siehe Bild 1) nicht übergreifen.

Untersuchen Sie immer vor dem Einsatz das Zangenstrommessgerät auf Beschädigungen.

Zur Vermeidung von elektrischem Schlag halten Sie das Zangenstrommessgerät sauber und frei von Verschmutzung der Oberfläche.

Verwenden Sie Isopropyl-Alkohol, um das Zangenstrommessgerät zu reinigen.

6. GARANTIE

Der Garantiezeitraum für Ihr METRACLIP beträgt zwei Jahre ab dem Kaufdatum gegen Material- oder Produktionsfehler. Fällt Ihr Gerät während der Garantiezeit aus, werden wir es nach unserer Wahl reparieren oder durch ein neues oder überarbeitetes Gerät ersetzen, sofern wir uns überzeugt haben, dass der Ausfall auf defektes Material oder mangelhafte Verarbeitung zurückzuführen ist. Damit im Rahmen der Garantiebedingungen ein Anspruch erhoben werden kann, sollte das Gerät kostenfrei übersandt und eine Fehlerbeschreibung beigelegt werden. Die Garantie erlischt, falls andere Batterien oder externe Stromversorgungen als spezifiziert, verwendet wurden.

Waren, die nach Angabe des Käufers Mängel aufweisen, können nicht Gegenstand eines Anspruchs wegen Folgeschäden, Verlust, Beschädigung oder Verursachung von Kosten gleich welcher Art sein, gleich ob sich der Anspruch direkt oder indirekt aus den angegebenen Mängeln ergibt. Ausgenommen wird der Fall, dass aufgrund von Nachlässigkeit des Verkäufers, Todesfälle oder Verletzungen von Personen eintreten.

Hinsichtlich Lebensdauer oder Verschleiß der gelieferten Ware besteht keine Vereinbarung und keine Garantie. Es wird auch keine Haftung dafür übernommen, dass sich die Ware für einen bestimmten Zweck oder zur Verwendung unter spezifischen Bedingungen eignet.

7. PRODUKTSUPPORT

Bitte wenden Sie sich im Bedarfsfall an:

GMC-I Messtechnik GmbH

Hotline Produktsupport

Telefon: D 0900 1 8602-0

A/CH [phone]

Fax: [phone]

E-mail: [e-mail]

REPARATUR- UND ERSATZTEILSERVICE DKD-KALIBRIERZENTRUM UND MIETGERÄTE-SERVICE

Bitte wenden Sie sich im Bedarfsfall an:

GMC-I Service GmbH

Service-Center

Thomas-Mann-Straße 20

Telefon: [phone]

Fax: [phone]

E-mail: [e-mail]

Diese Anschrift gilt nur für Deutschland. Im Ausland stehen Ihnen unsere jeweiligen Vertretungen oder Niederlassungen zur Verfügung.

GMC-I Messtechnik GmbH

Thomas-Mann-Strasse 20

GMC-I Messtechnik GmbH

Thomas-Mann-Strasse 20

GMC-I Messtechnik GmbH

Thomas-Mann-Strasse 20

90471 NUREMBERG, ALEMANIA

Phone: [phone]

Fax: [phone]

E-mail: [e-mail]

GMC-I Messtechnik GmbH

Thomas-Mann-Strasse 20

Thomas-Mann-Straße 20

90471 Nürnberg

Germany

Telefon: [phone]

Fax: [phone]

E-mail: [e-mail]

METRACLIP 41_410 MM Rev 1.1
