4965 - Wetterstation PeakTech - Kostenlose Bedienungsanleitung

Produkttyp	Kontaktloses Infrarot-Thermometer mit Laserpointer
Marke	PeakTech
Modell	4965
Messbereich	-50 °C bis 380 °C (-58 °F bis 716 °F)
Auflösung	0,1 °C / 0,1 °F
Genauigkeit	±2,0 % des Messwerts ±2 °C (von -20 °C bis 200 °C); ±5 °C (von -50 °C bis -20 °C)
Emissionsgrad	Fest, 0,95
Spektrale Empfindlichkeit	6 bis 14 μm
Abstands-/Fleckverhältnis (D:S)	12:1
Ziellaser	Klasse 2, Ausgang < 1 mW, Wellenlänge 630-670 nm
Display	3½-stelliges LCD mit Hintergrundbeleuchtung
Temperatureinheiten	°C / °F wählbar
Funktionen	Data-Hold-Funktion, MIN/MAX-Werte, automatische Abschaltung (7 Sek.)
Stromversorgung	9V-Batterie (Typ 6LR61)
Abmessungen (L × H × B)	45 × 160 × 82 mm
Gewicht	180 g (ohne Batterie)
Betriebstemperatur	0 °C bis 50 °C / 32 °F bis 122 °F
Betriebsfeuchtigkeit	10 % bis 90 % rF
Reinigung	Feuchtes, fusselfreies Tuch; vermeiden Sie, dass Flüssigkeit ins Innere gelangt
Lasersicherheit	Richten Sie den Strahl nicht in die Augen oder auf reflektierende Oberflächen; vermeiden Sie explosive Atmosphären
Reparierbarkeit	Eingriff nur durch qualifizierten Techniker; Öffnung durch den Benutzer verboten
Mitgeliefertes Zubehör	9V-Batterie, Bedienungsanleitung

Häufig gestellte Fragen - 4965 PeakTech

Wie schalte ich das PeakTech 4965 Thermometer ein und messe?

Drücken und halten Sie die ON/HOLD-Taste gedrückt, um die Messung zu starten. Lesen Sie die Temperatur auf dem LCD-Display ab. Lassen Sie die Taste los, um zu stoppen; das Gerät schaltet sich nach ca. 7 Sekunden automatisch aus.

Wie ändere ich die Temperatureinheit zwischen °C und °F?

Schalten Sie das Gerät mit der ON/HOLD-Taste ein, drücken Sie dann die °C/°F-Taste. Die angezeigte Einheit ändert sich bei jedem Drücken.

Wie verwende ich die Data-Hold-Funktion?

Drücken Sie während der Messung kurz die ON/HOLD-Taste, um den angezeigten Wert zu halten. Die Temperatur bleibt nach dem Loslassen der Taste 7 Sekunden lang angezeigt.

Wie aktiviere ich den MIN/MAX-Anzeigemodus?

Schalten Sie das Gerät ein, drücken Sie dann die MIN/MAX-Taste, bis das Symbol MIN oder MAX erscheint. Der minimale oder maximale Wert der aktuellen Messungen wird dann angezeigt.

Wie schalte ich die Hintergrundbeleuchtung des Displays ein?

Schalten Sie das Gerät ein, drücken Sie dann die BACKLIGHT-Taste, um die Hintergrundbeleuchtung zu aktivieren. Drücken Sie erneut, um sie auszuschalten.

Wie verwende ich den Laserpointer?

Um den Laser zu aktivieren, drücken Sie gleichzeitig die Tasten ON/HOLD und LASER. Drücken Sie erneut auf LASER, um ihn auszuschalten. Der Laser ist der Klasse 2: Niemals direkt in den Strahl sehen.

Wann und wie wechsle ich die Batterie?

Ersetzen Sie die Batterie, sobald das bat-Symbol erscheint. Öffnen Sie das Batteriefach auf der Rückseite, entnehmen Sie die alte 9V-Batterie und legen Sie eine neue ein. Achten Sie auf die Polarität.

Was ist das Abstands-/Fleckverhältnis (D:S) und warum ist es wichtig?

Das D:S-Verhältnis beträgt 12:1: Bei 12 cm Entfernung beträgt der Durchmesser des gemessenen Bereichs 1 cm. Je kleiner das Objekt, desto näher muss man heran. Für eine genaue Messung muss das Ziel mindestens doppelt so groß wie der Fleck sein.

Welche Oberflächen können nicht korrekt gemessen werden?

Das Gerät ist für matte, nichtmetallische Oberflächen ausgelegt. Glänzende, polierte Oberflächen (z. B. Edelstahl, Aluminium) oder transparente (Glas) liefern falsche Ergebnisse. Decken Sie diese mit einem schwarzen Klebeband ab.

Was tun, wenn das Gerät eine ungenaue Messung anzeigt?

Überprüfen Sie zunächst, ob das Zielobjekt größer als der Laserfleck ist. Stellen Sie sicher, dass die Linse sauber ist. Vermeiden Sie Staub, Rauch oder Dampf. Lassen Sie das Gerät an die Umgebungstemperatur akklimatisieren (z. B. nach einem Raumwechsel).

BEDIENUNGSANLEITUNG 4965 PeakTech

Unser Wert ist messbar...

746

PeakTech® 4965

Bedienungsanleitung

Operation Manual

Mode d'emploi

Infrared - Thermometer

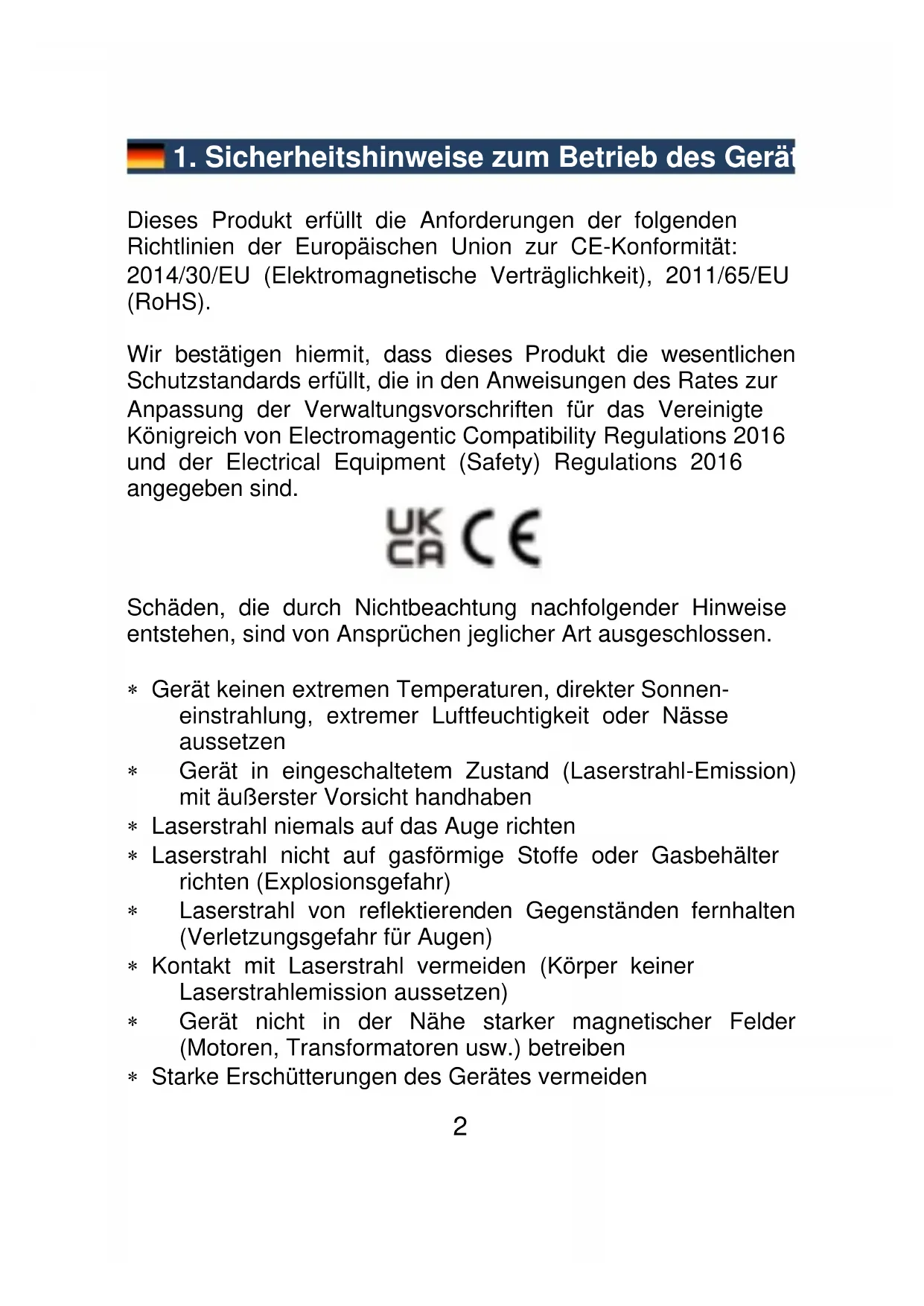

1. Sicherheitshinweise zum Betrieb des Gerät

Dieses Produkt erfüllt die Anforderungen der folgenden Richtlinien der Europäischen Union zur CE-Konformität:

2014/30/EU (Elektromagnetische Verträglichkeit), 2011/65/EU (RoHS).

Wir bestätigen hiemit, dass dieses Produkt die wesentlichen Schutzstandards erfüllt, die in den Anweisungen des Rates zur Anpassung der Verwaltungsvorschriften für das Vereinigte Königreich von Electromagnetic Compatibility Regulations 2016 und der Electrical Equipment (Safety) Regulations 2016 angegeben sind.

Schäden, die durch Nichtbeachtung nachfolgender Hinweise entstehen, sind von Ansprüchen jeglicher Art ausgeschlossen.

* Gerät keinen extremen Temperaturen, direkter Sonnen-einstrahlung, extremer Luftfeuchtigkeit oder Nässe aussetzen
* Gerät in eingeschaltetem Zustand (Laserstrahl-Emission) mit äußerster Vorsicht handhaben
* Laserstrahl niemals auf das Auge richten
* Laserstrahl nicht auf gasförmige Stoffe oder Gasbehälter richten (Explosionsgefahr)
* Laserstrahl von reflektierenden Gegenständen fernhalten (Verletzungsgefahr für Augen)
* Kontakt mit Laserstrahl vermeiden (Körper keiner Laserstrahlemission aussetzen)
* Gerät nicht in der Nähe starker magnetischer Felder (Motoren, Transformatoren usw.) betreiben
* Starke Erschütterungen des Gerätes vermeiden

* Heiße Lötpistolen aus der unmittelbaren Nähe des Gerätes fernhalten
* Vor Aufnahme des Betriebes sollte das Gerät auf die Umgebungstemperatur stabilisiert sein. (Wichtig beim Transport von kalten in warme Räume und umgekehrt)
* Keine technischen Veränderungen am Gerät vornehmen
* Öffnen des Gerätes sowie Wartungs- und Reparatur-arbeiten dürfen nur von qualifizierten Service-Technikern durchgeführt werden
* Messgeräte gehören nicht in Kinderhände!

Reinigung des Gerätes

Gerät nur mit einem feuchten, fusselfreien Tuch reinigen. Nur handelsübliche Spülmittel verwenden. Beim Reinigen unbedingt darauf achten, dass keine Flüssigkeit in das Innere des Gerätes gelangt. Dies könnte zu einem Kurzschluss und zur Zerstörung des Gerätes führen.

1.1. Laser Klassifizierung

Dieses Gerät erzeugt einen sichtbaren Laserstrahl der Laserklasse 2 gemäß EN 60825-1:2014, welcher an der Oberseite des Gerätes austritt.

Setzen Sie dieses Gerät nur unter Beachtung der aktuellen Unfallverhütungsvorschriften ein und beachten Sie nachfolgende Sicherheitshinweise.

• Das Gerät sollte nur mit äußerster Vorsicht gehandhabt, und Körperkontakt mit dem Laser vermieden werden. (Laserstrahlemission)

• Richten Sie den Laserstrahl nie auf Personen oder Tiere und blicken Sie niemals selbst direkt in den Laser, da es zu schweren Augenschäden führen kann.

• Vermeiden Sie den Einsatz des Lasers auf Augenhöhe und mögliche Reflektionen durch spiegelnde Oberflächen wie Glas und poliertes Metall.

• Den Laser niemals auf gasförmige Stoffe oder Gasbehälter richten. (Explosionsgefahr)
• Eine Benutzung darf nur unter Beachtung der jeweiligen gesetzlichen Vorschriften durch qualifiziertes Fachpersonal erfolgen.

2. Allgemeines

Das Infrarot-Thermometer erfüllt die Sicherheitsbestimmungen nach ANSI S1.4 und IEC 651 Type 2.

Infrarot-Thermometer mit Laserstrahl in neuester Technologie ermöglichen ein schnelles, einfaches und genaues Messen der Oberflächentemperatur.

Mit Laserstrahl-Markierung zur kontaktlosen, Temperaturmessung aus sicherer Distanz an heissen oder beweglichen Objekten bzw. an schwer zugänglichen Messstellen.

* präzise, kontaktlose Messung
* Temperaturanzeige wahlweise in °F oder °C
* Abschaltautomatik
* Messwerthaltefunktion Data-Hold
* Hintergrundbeleuchtung
* Laserstrahl-Zielmarkierung
* automatische Bereichswahl
* Maximal –und Minimalwerthaltefunktion (MIN/MAX)

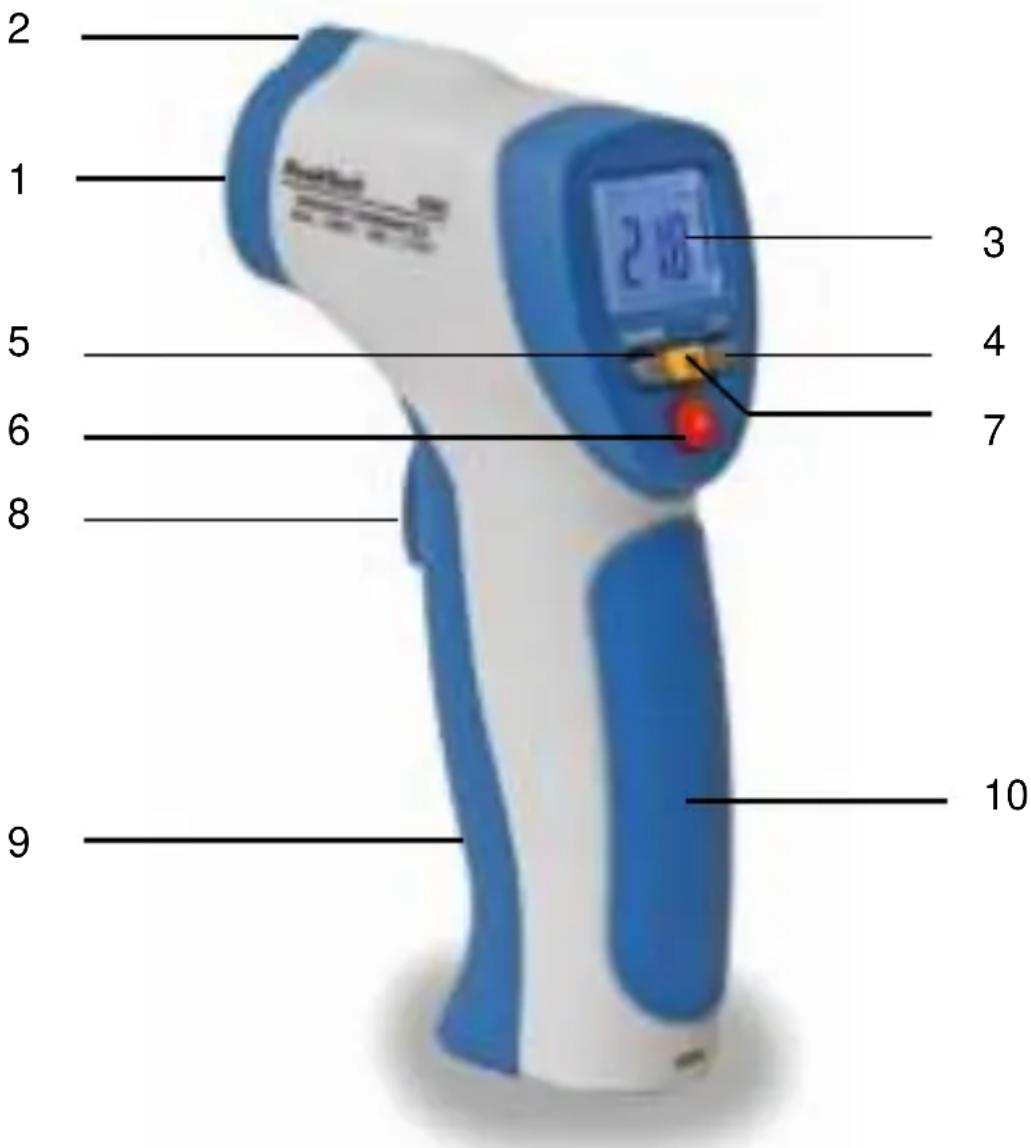

3. Anschlüsse und Bedienelemente am Gerät

2 1 5 6 8 9 10 3 4 7

1. Infrarot-Sensor 2. Laserstrahl
2. LCD-Display 4. °C/°F-Umschalttaste
3. MIN/MAX-Taste 6. Laser-Einschalttaste
4. Taste f. Hintergrund- 8. Einschalt- u. Haltefunk.-
   beleuchtung tionstaste ON/HOLD
5. Batteriefach 10. Handgriff

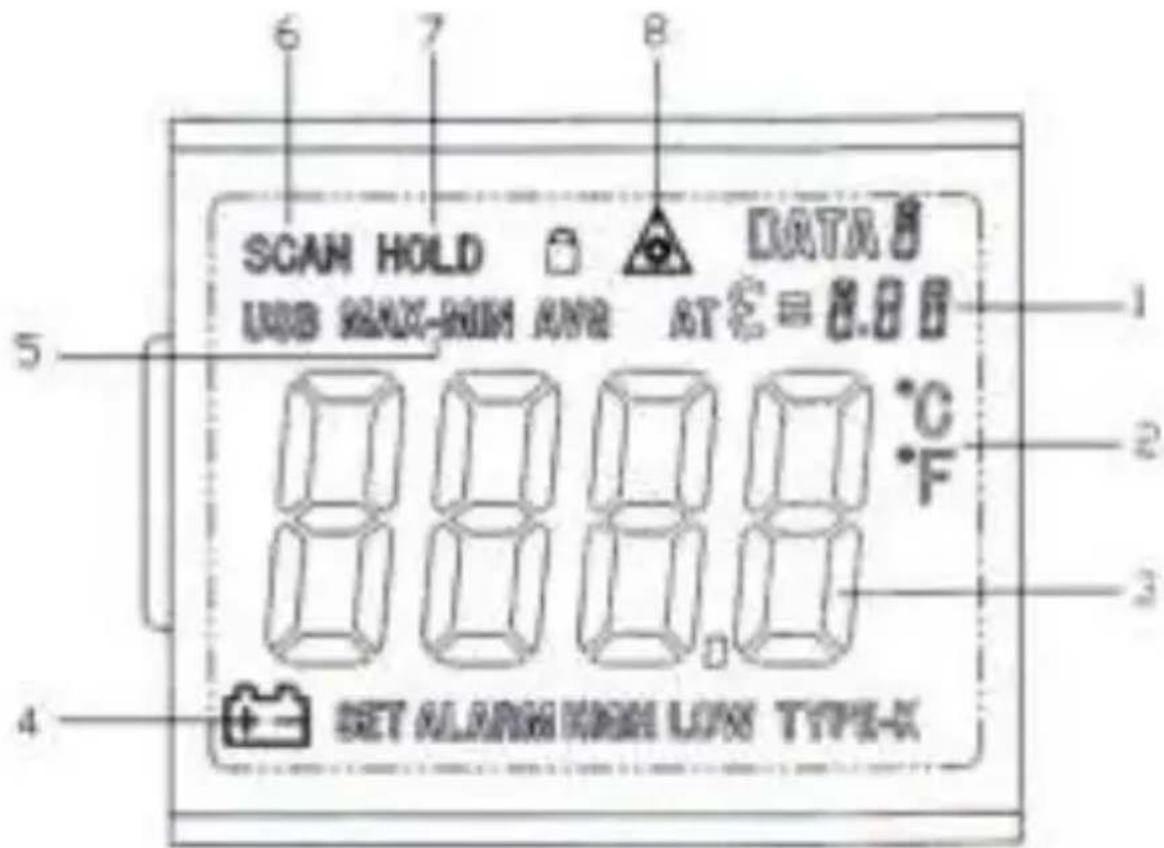

3.1. Anzeige

1. fester Emissionsfaktor 0,95
2. Temperatur °C (Celsius) / Temperatur °F (Fahrenheit)
3. Messwertanzeige
4. Batteriezustandsanzeige
5. MAX/MIN-Symbol
6. Messanzeige SCAN
7. DATA-HOLD-Symbol
8. Laser An/Aus

4. Messbedingungen

Zur Messung der Temperatur, IR-Sensor in Richtung des zu messenden Objektes halten. Unterschiede in der Umgebungstemperatur werden automatisch kompensiert.

Bitte beachten!

Bei großen Unterschieden in der Umgebungstemperatur sind u. U. bis zu 30 Minuten zur Kompensierung erforderlich.

Zwischen dem Messen von hohen und niedrigen Temperaturen sollte eine Messpause von einigen Minuten liegen. Diese Zeit wird als „Abkühlzeit“ vom IR-Sensor benötigt. Ein Nichteinhalten dieser Zeit kann die Genauigkeit beeinflussen.

5. Kontaktlose IR-Messungen

5.1. Ein-/Ausschalten des Gerätes

1. Messung durch Drücken der Taste ON/HOLD durchführen

2. Messwert in der LCD-Anzeige ablesen. Das Gerät schaltet sich automatisch ca. 7 Sekunden nach dem Loslassen der Taste ON/HOLD aus.

5.2. Wahl der Temperatur

1. Zur Wahl der Temperatureinheit (°C/°F) Gerät zunächst mit der ON/HOLD-Taste einschalten und dann die °C oder °F-Umschalttaste drücken. Die gewählte Temperaturmesseinheit wird angezeigt.

5.3. Messwerthaltefunktion Data-Hold

1. Zum „Einfrieren“ der aktuell gemessenen Temperaturanzeige Taste ON/HOLD drücken
2. Nach Loslassen der Taste ON/HOLD wird der aktuell gemessene Temperaturwert für ca. 7 Sekunden eingefroren.

5.4. MIN/MAX- Haltefunktion

1. Um die Minimalwert- Haltefunktion oder die Maximalwert-Haltefunktion zu aktivieren, ON/HOLD - Taste drücken.
2. MIN/MAX - Taste drücken bis gewünschte Einstellung im Display erscheint.
3. ON/HOLD - Taste drücken um einen Messwert anzuzeigen.

5.5. LCD-Hintergrundbeleuchtung

Zum Einschalten der LCD-Hintergrundbeleuchtung wie beschrieben vorgehen:

1. Gerät mit Taste ON/HOLD einschalten
2. Taste BACKLIGHT drücken. Die Hintergrundbeleuchtung wird eingeschaltet.
3. Zum Abschalten der Hintergrundbeleuchtung Taste BACKLIGHT erneut drücken.

5.6. Einschalten des Laserstrahls

1. Zum Einschalten des Laserstrahls die Tasten ON/HOLD und Taste LASER gleichzeitig drücken.
2. Zum Abschalten des Laserstrahls Taste LASER erneut drücken.

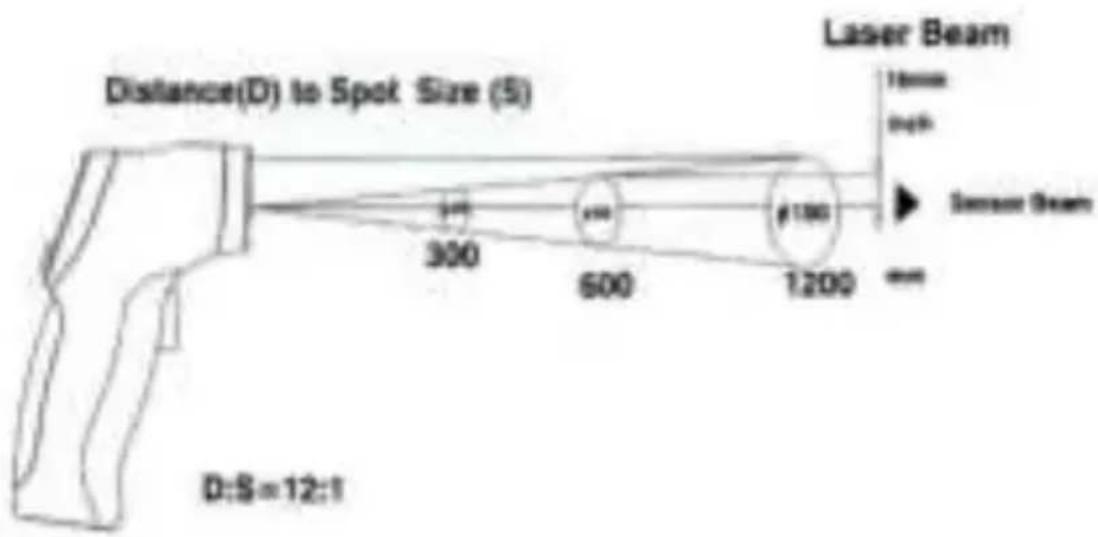

5.7. Beschreibung der Messfläche

D = Entfernungsfaktor (Strahlausleuchtfläche in

Abhängigkeit von der Entfernung) ca. 12:1

S = Strahlausleuchtfläche

Dies bedeutet z.B. daß die Messfläche bei 120 cm Entfernung vom Messobjekt 10 cm Durchmesser hat.

Umrechnungstabelle in/cm (circa Angaben):

Der Laser dient nur zur Orientierung und sitzt 16 mm oberhalb des Infrarotsensors

6. Technische Daten

Anzeige	31⁄2-stellige, LCD-Anz. mit Hintergrundbeleuchtung
Messbereich	-50°C... 380°C (-58°F...716°F)
Messfolge	ca. 2,5 x/Sek.
Abschaltung	automatisch nach ca. 7 Sekunden
Auflösung	0,1°C/F
Emission	0,95 (Festwert)
Spektralempfindlichkeit	6 ... 14 μm
Laserstrahlgerät	Klasse 2, Ausgang < 1mW, Wellenlänge 630 - 670 nm
Entfernungsfaktor D/S Entfernung/Strahlaus-leuchtbereich	12 : 1
Betriebstemperatur-bereich	0 ... 50 °C / 32 ... 122 °F
Luftfeuchtigkeit	10% - 90%
Spannungsversorgung	9 V Blockbatterie
Abmessungen (BxHxT)	45 x 160 x 82 mm
Gewicht	180 g

6.1. Spezifikationen Infrarot-Thermometer

Bereich		Auflösung	Genauigkeit
-50.0°C bis 200°C	-50°C ... -20°C	0,1°C	± 5°C
	-20°C...+200°C		± 2,0% v.M. ± 2°C
201°C bis 380°C
Bereich		Auflösung	Genauigkeit
-58.0°F bis 200°F	-58°F ... -4°F	0,1°F	± 9°F
	-4°F ... +200°F		±2,0% v.M. ± 4°F
201°F bis 716°F

Achtung:

Angegebene Genauigkeit ist bei 18°C bis 28°C und Luftfeuchtigkeit weniger als 80% gegeben.

Emission: 0,95 Festwert

Sichtfeld:

Versichern Sie sich, dass das zu messende Ziel größer als der Infrarotstrahl ist. Je kleiner das Ziel, desto näher sollte man sich an ihm befinden. Wenn die Genauigkeit nicht gegeben ist, versichern Sie sich, dass das Ziel 2 x größer ist als der Infrarotstrahl.

7. Wie arbeitet das Gerät?

Dieses Infrarot-Thermometer misst die Oberflächentemperatur von Objekten. Der gerätespezifische, optische Sensor reflektiert und überträgt Energie, die am Detektor gesammelt und fokussiert wird. Das Gerät übersetzt elektronisch die Informationen in eine Temperatur, die auf dem Display angezeigt wird. Der Laser erfüllt den Zweck der besseren Zielerfassung, bei Temperaturmessung an schwer zugängigen Bereichen.

7.1. Messfeld

Stellen Sie sicher, dass das zu messende Objekt größer ist, als der Messpunkt des Infrarotstrahls. Je kleiner die Oberfläche des Zielobjekts ist, desto näher müssen Sie herangehen. Wenn die Genauigkeit bei einer Messung kritisch ist, sollten Sie sicherstellen, dass das Zielobjekt mindestens zweimal größer ist als der Messpunkt des IR-Strahls.

7.2. Distanz und Laserpunkt

Bei einer zunehmenden Entfernung vom Zielobjekt, wird der IR-Messpunkt auf der zu messenden Fläche größer.

7.3. Messen einer Wärmequelle

Um eine Wärmequelle zu finden, zielen Sie mit dem Thermometer außerhalb des Bereiches der gemessen werden soll und bewegen Sie dann den Laserpunkt auf und ab bis Sie den Wärmequelle gemessen haben.

Merke:

1. Nicht geeignet für Messungen an glänzenden oder polierten Metalloberflächen (z. B. rostfreier Stahl, Aluminium, etc). Siehe Emissionsfaktor-Tabelle.

2. Das Gerät kann nicht durch transparente Oberflächen, wie z. B. Glas messen. Stattdessen wird die Oberflächentemperatur des Glases selbst gemessen.

3. Staub, Rauch, Dampf etc. kann eine genaue Messung verhindern, da die Optik des Gerätes verdeckt wird.

7.4. Emissionsvermögen

Die meisten organischen Materialien (90 % typische Anwendung) und angemalte oder oxidierte Oberflächen haben einen Emissionsfaktor von 0,95 (fest eingestellter Wert im Gerät). Ungenaue Messungen resultieren von glänzenden oder polierten Metalloberflächen. Um dies zu kompensieren, decken Sie die zu messende Oberfläche mit Klebeband ab oder malen Sie die Oberfläche schwarz an. Warten Sie einige Zeit bis das Klebeband sich der Temperatur der Abgedeckten Oberfläche angepasst hat. Messen Sie jetzt die Temperatur des Klebebandes oder bemalten Oberfläche.

7.5. Emissionswerte

Substanz	Emissions-faktor	Substanz	Emissions-faktor
Asphalt	0,90 - 0,98	Stoff(schwarz)	0,98
Beton	0,94	menschl. Haut	0,98
Zement	0,96	Seifenschaum	0,75 - 0,80
Sand	0,90	Kohlestaub	0,96
Erde	0,92 - 0,96	Lack	0,80 - 0,95
Wasser	0,92 - 0,96	Lack (Matt)	0,97
Eis	0,96 - 0,98	Gummi (schwarz)	0,94
Schnee	0,83	Plastik	0,85 - 0,95
Glas	0,90 - 0,95	Bauholz	0,90
Keramik	0,90 - 0,94	Papier	0,70 - 0,94
Marmor	0,94	Chromoxid	0,81
Putz	0,80 - 0,90	Kupferoxid	0,78
Mörtel	0,89 - 0,91	Eisenoxid	0,78 - 0,82
Ziegelstein	0,93 - 0,96	Textilien	0,90

8. Auswechseln der Batterie

Ein „Bat“ - Symbol in der Anzeige ist ein sicherer Hinweis auf eine ungenügende Batteriespannung. Verlässliche Messungen sind nach dem ersten Auftreten des „Bat“

- Symbols nur noch für wenige Stunden gewährleistet. Batterie baldmöglichst auswechseln.

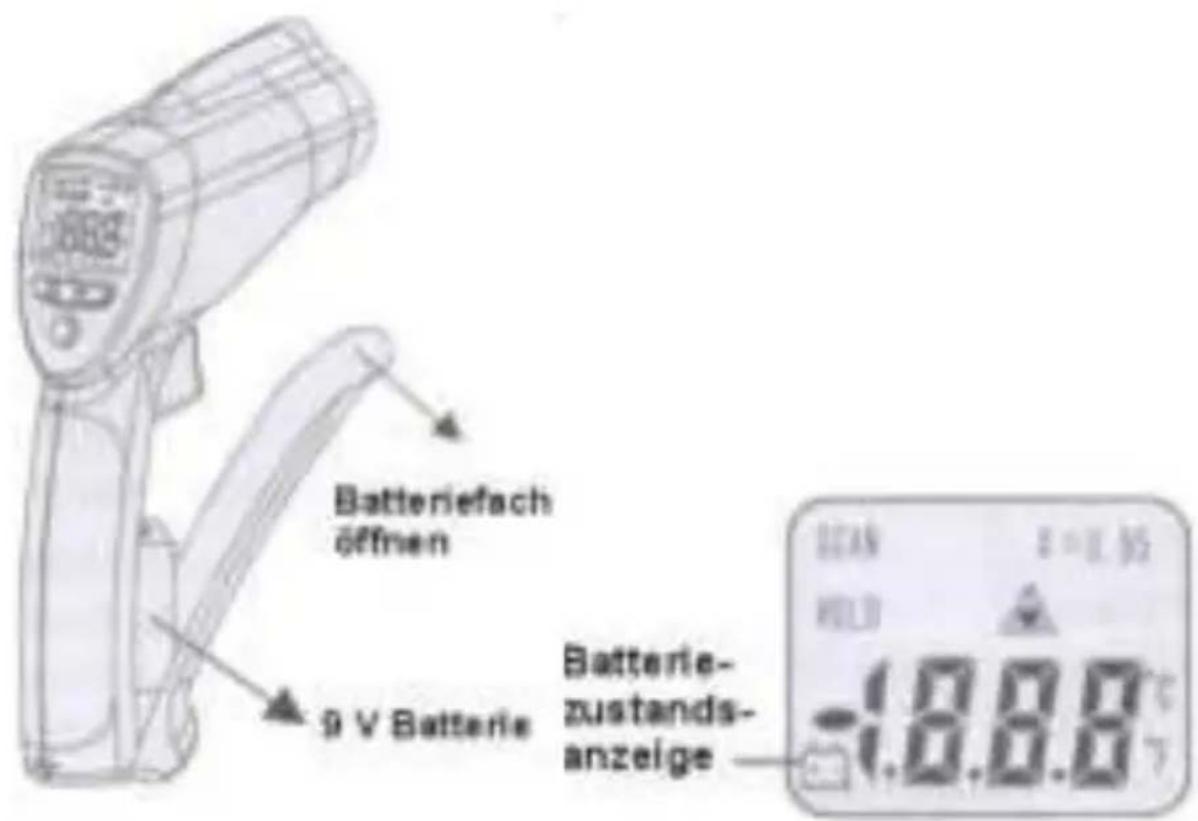

Dazu den Batteriefachdeckel abnehmen (sie Bild unten), verbrauchte Batterie aus dem Batteriefach entfernen und neue Batterie einsetzen. Batteriefachdeckel wieder auflegen und sichern.

Achtung! Verbrauchte Batterien sind Sondermüll und müssen in die dafür vorgesehenen Sammelbehälter gegeben werden.

Batteryfach öffnen 9 V Batterie Batterie- zustands- anzeige -1.0.8.8 °C BEAN HOLD -1.0.8.8 °C

Hinweise zum Batteriegesetz

Im Lieferumfang vieler Geräte befinden sich Batterien, die. z. B. zum Betrieb von Fernbedienungen dienen. Auch in den Geräten selbst können Batterien oder Akkus fest eingebaut sein. Im Zusammenhang mit dem Vertrieb dieser Batterien oder Akkus sind wir als Importeur gemäß Batteriegesetz verpflichtet, unsere Kunden auf folgendes hinzuweisen:

Bitte entsorgen Sie Altbatterien, wie vom Gesetzgeber vorgeschrieben - die Entsorgung im Hausmüll ist laut Batteriegesetz ausdrücklich verboten-, an einer kommunalen Sammelstelle oder geben Sie sie im Handel vor Ort kostenlos ab. Von uns erhaltene Batterien können Sie nach Gebrauch bei uns unter der auf der letzten Seite angegeben Adresse unentgeltlich zurückgeben oder ausreichend frankiert per Post an uns zurücksenden.

Schadstoffhaltige Batterien sind mit einem Zeichen, bestehend aus einer durchgestrichenen Mülltonne und dem chemischen Symbol (Cd, Hg oder Pb) des für die Einstufung als schadstoffhaltig ausschlaggebenden Schwermetalls versehen:

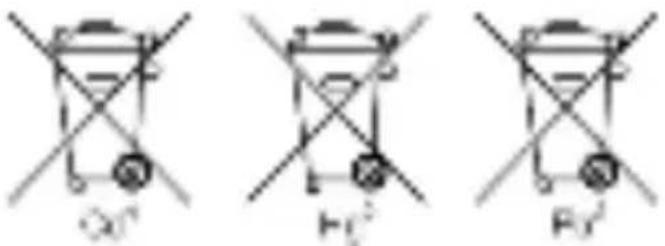

Q0' H2' F3'

1. „Cd" steht für Cadmium.
2. „Hg" steht für Quecksilber.
3. „Pb" steht für Blei.

Alle Rechte, auch die der Übersetzung, des Nachdruckes und der Vervielfältigung dieser Anleitung oder Teilen daraus, vorbehalten.

Reproduktionen jeder Art (Fotokopie, Mikrofilm oder ein anderes Verfahren) nur mit schriftlicher Genehmigung des Herausgebers gestattet.

Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes, welche dem Fortschritt dienen, vorbehalten.

Hiermit bestätigen wir, dass alle Geräte, die in unseren Unterlagen genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von einem Jahr wird empfohlen.
