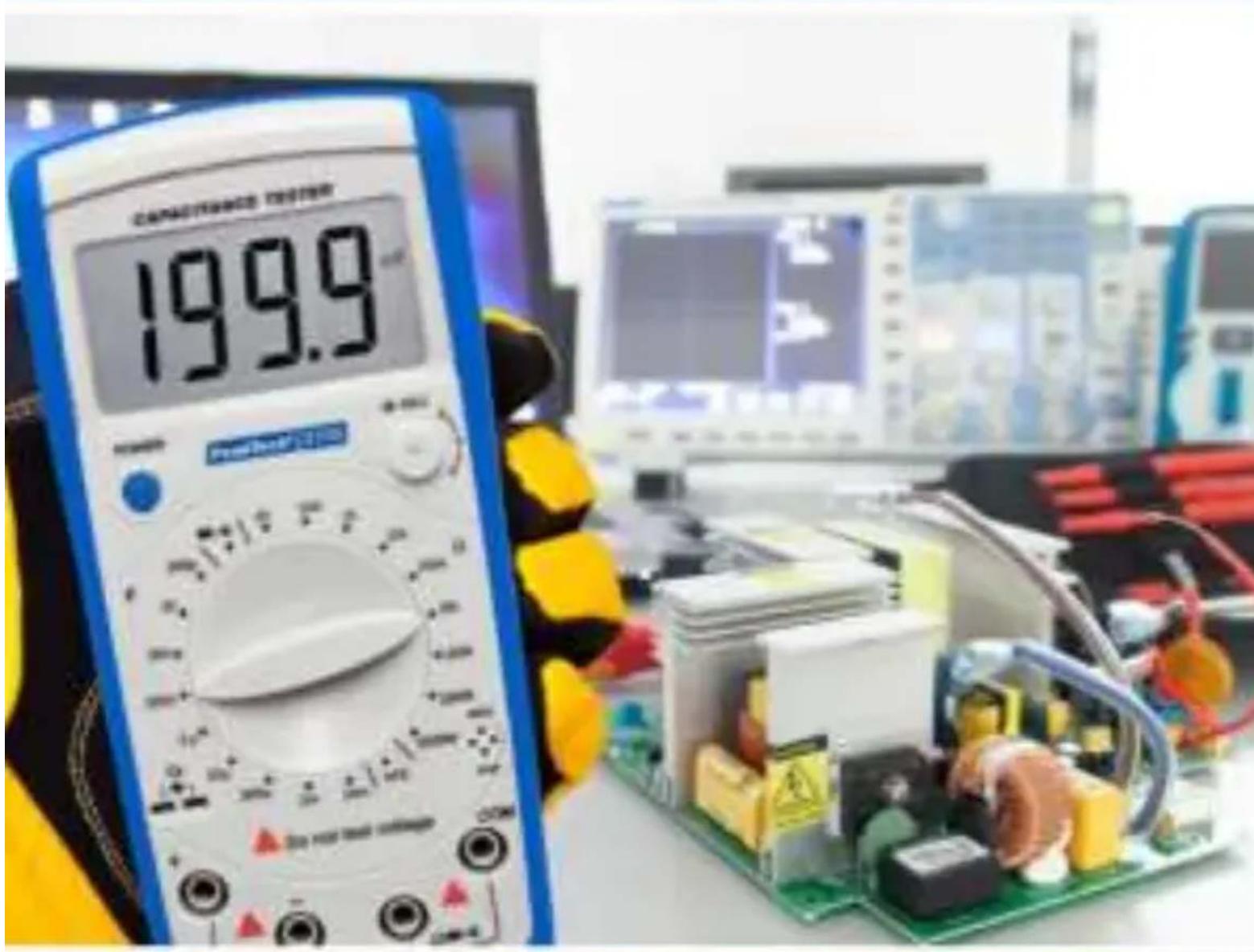

Produkttyp	Digitalmultimeter
Marke	PeakTech
Modell	3705
Anzeige	LCD 21 mm, 3½ Stellen, max. 1999 Punkte
Grundgenauigkeit	±0,5% (Kapazität), ±0,8% (Widerstand), ±1% (Hochwiderstand)
Kapazitätsbereich	200 pF bis 20 mF
Widerstandsbereich	20 Ω bis 2000 MΩ
Diodentest	Ja, Leerlaufspannung 2,8 V
Durchgangsprüfung	Ja, akustisches Signal bei Widerstand < 120 Ω
Transistortest	Ja, hFE-Messung (0-1000) für NPN/PNP
Stromversorgung	9 V Batterie (NEDA 1604)
Abmessungen	172 x 83 x 38 mm
Gewicht	ca. 310 g
Betriebstemperatur	0 °C bis 40 °C, rel. Feuchte < 70 %
Lagertemperatur	-20 °C bis 50 °C, rel. Feuchte max. 75 %
Überlastschutz	Sicherung 0,315 A / 250 V
Sicherheit	Überspannungskategorie II, Verschmutzungsgrad 2
Normen	CE (2014/30/EU, 2011/65/EU)
Mitgeliefertes Zubehör	Messleitungen, Batterie, Bedienungsanleitung
Reinigung	Feuchtes Tuch, mildes Reinigungsmittel (Flüssigkeitseintritt vermeiden)
Wartung	Batteriewechsel (9V) und Sicherungswechsel (0,315A/250V)
Kalibrierung	Nach 1 Jahr empfohlen

Häufig gestellte Fragen - 3705 PeakTech

Wie messe ich eine Kapazität mit dem PeakTech 3705?

Entladen Sie zunächst den Kondensator. Wählen Sie den gewünschten Kapazitätsbereich mit dem Funktionsschalter. Schließen Sie den Kondensator polrichtig an die Cx-Buchsen an. Lesen Sie den Wert auf dem Display ab. Bei kleinen Kapazitäten ziehen Sie den Offset-Wert der Leitungen ab.

Wie teste ich eine Diode?

Stellen Sie den Drehschalter auf die Diodenfunktion (Diodensymbol). Schließen Sie das rote Kabel an den Ω/·)))-Eingang und das schwarze an COM. Setzen Sie die Spitzen auf die Diode. Ein Durchlassspannungswert (0,2 V für Germanium, 0,5 V für Silizium) zeigt eine intakte Diode. Wenn in beiden Richtungen '1' angezeigt wird, ist die Diode defekt (offen).

Wie führe ich einen Durchgangstest durch?

Stellen Sie den Drehschalter auf die Durchgangsfunktion (·))). Schließen Sie die Leitungen an (rot an Ω/·))), schwarz an COM). Schalten Sie den Stromkreis aus. Wenn der Widerstand unter etwa 120 Ω liegt, ertönt ein akustisches Signal.

Wie wechsle ich die Batterie?

Trennen Sie alle Kabel. Entfernen Sie die Schraube des Batteriefachs auf der Rückseite und nehmen Sie den Deckel ab. Entfernen Sie die alte Batterie und setzen Sie eine neue 9V (NEDA 1604) ein. Schließen Sie das Batteriefach.

Wie ersetze ich die Sicherung?

Trennen Sie die Kabel, entfernen Sie die Schutzhülle, das Batteriefach und die Batterie. Entfernen Sie die 3 Schrauben des Gehäuses und öffnen Sie es. Ersetzen Sie die Sicherung durch ein identisches Modell: 0,315 A / 250 V. Schließen Sie das Gehäuse.

Was bedeutet die Anzeige '1'?

Die Anzeige '1' bedeutet einen Überlauf. Der Messwert ist größer als der gewählte Bereich. Wählen Sie einen höheren Bereich. Dies kann auch auftreten, wenn der Stromkreis offen ist (z.B. Diode in Sperrrichtung).

Kann das PeakTech 3705 Spannungen messen?

Nein, dieses Modell ist ein auf die Messung von Kapazität, Widerstand, Diodentest, Durchgang und Transistoren spezialisiertes Multimeter. Es misst keine Gleich- oder Wechselspannungen. Verwenden Sie für Spannungsmessungen ein Standard-Multimeter.

Wie reinige ich das Gerät?

Verwenden Sie ein feuchtes, fusselfreies Tuch mit einem milden Reinigungsmittel. Lassen Sie keine Flüssigkeit ins Innere eindringen. Verwenden Sie keine Scheuermittel.

Was tun, wenn das Batteriesymbol erscheint?

Das Symbol 'BAT' zeigt eine schwache Batterie an. Ersetzen Sie sie schnell durch eine neue 9V Batterie, um ungenaue Messungen und Stromschlagrisiken zu vermeiden.

Wie genau sind die Widerstandsmessungen?

Die Genauigkeit variiert je nach Bereich: ±0,8% vom Messwert + 3 Digits für 200 Ω bis 200 kΩ, ±1,0% + 2 Digits für 20 MΩ, ±5,0% + 10 Digits für 200 MΩ. Für 2000 MΩ ist der Wert nur ein Richtwert.

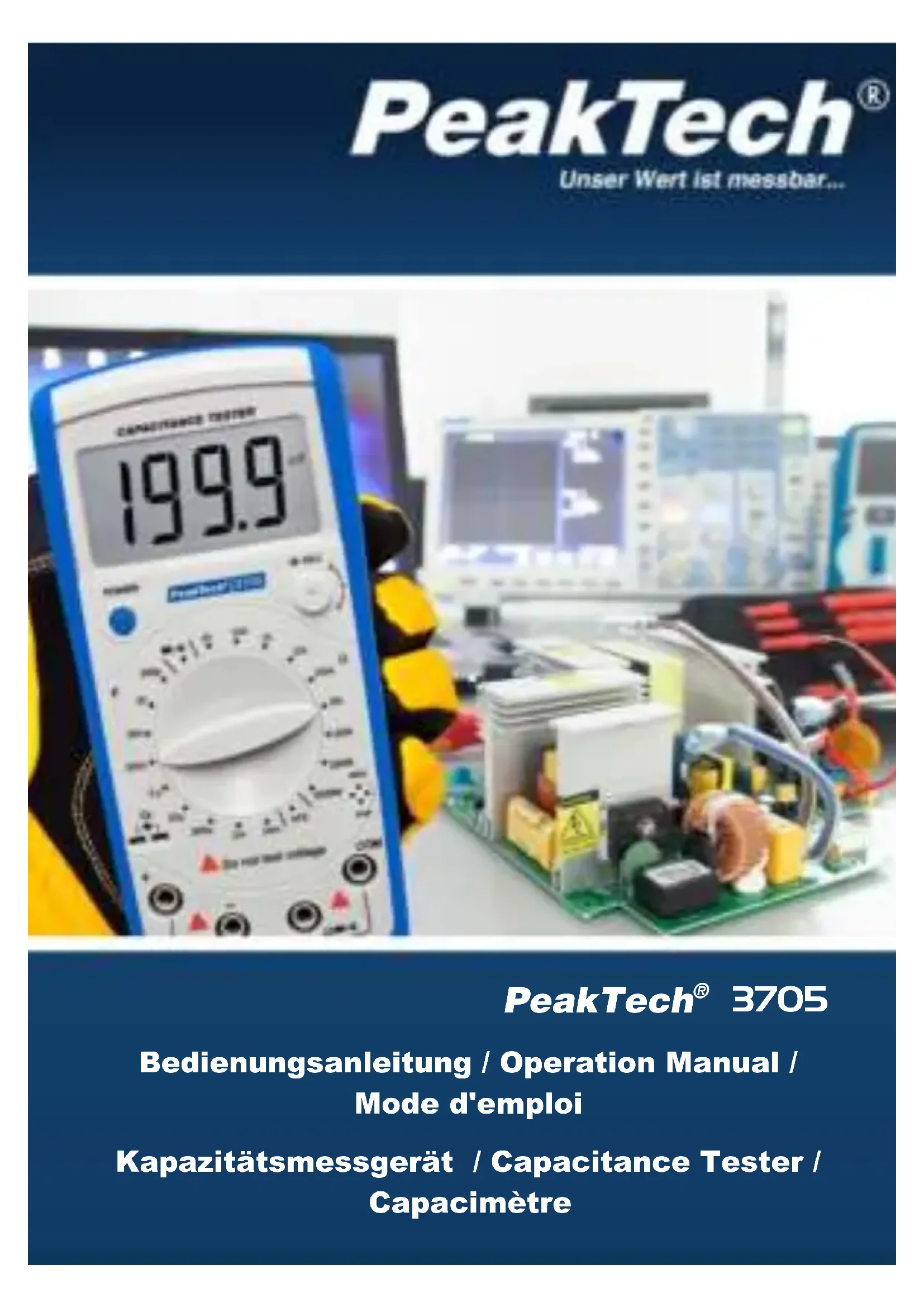

BEDIENUNGSANLEITUNG 3705 PeakTech

Unser Wert ist messbar...

CANADIANOATE TESTER 199.9

PeakTech® 3705

Bedienungsanleitung / Operation Manual / Mode d'emploi

Kapazitätsmessgerät / Capacitance Tester / Capacimètre

1. Sicherheitshinweise

Dieses Produkt erfüllt die Anforderungen der folgenden

Richtlinien der Europäischen Union zur CE-Konformität:

2014/30/EU (Elektromagnetische Verträglichkeit), 2011/65/EU (RoHS).

Überspannungskategorie II; Verschmutzungsgrad 2.

Zur Betriebssicherheit des Gerätes und zur Vermeidung von schweren Verletzungen durch Strom- oder Spannungsüberschläge bzw. Kurzschlüsse sind nachfolgend aufgeführte Sicherheitshinweise zum Betrieb des Gerätes unbedingt zu beachten.

Schäden, die durch Nichtbeachtung dieser Hinweise entstehen, sind von Ansprüchen jeglicher Art ausgeschlossen.

* maximal zulässige Eingangswerte unter keinen Umständen überschreiten (schwere Verletzungsgefahr und/oder Zerstörung des Gerätes)
* Nehmen Sie das Gerät nie in Betrieb, wenn es nicht völlig geschlossen ist.
* Defekte Sicherungen nur mit einer dem Originalwert entsprechenden Sicherung ersetzen. Sicherung oder Sicherungshalter niemals kurzschließen.
* Vor dem Umschalten auf eine andere Messfunktion Prüfleitungen oder Tastkopf von der Messschaltung abkoppeln.
* Keine Spannungsquellen über die Eingänge anlegen. Bei Nichtbeachtung droht Verletzungsgefahr und/oder die Gefahr der Beschädigung des Multimeters.
* Gerät, Prüfleitungen und sonstiges Zubehör vor Inbetriebnahme auf eventuelle Schäden bzw. blanke oder geknickte Kabel und Drähte überprüfen. Im Zweifelsfalle keine Messungen vornehmen.
* Messarbeiten nur in trockener Kleidung und vorzugsweise in Gummischuhen bzw. auf einer Isoliermatte durchführen.
* Messspitzen der Prüfleitungen nicht berühren.

* Warnhinweise am Gerät unbedingt beachten.
* Bei unbekannten Messgrößen vor der Messung auf den höchsten Messbereich umschalten.
* Gerät keinen extremen Temperaturen, direkter Sonneneinstrahlung, extremer Luftfeuchtigkeit oder Nässe aussetzen.
* Starke Erschütterung vermeiden.
* Gerät nicht in der Nähe starker magnetischer Felder (Motoren, Transformatoren usw.) betreiben.
* Heiße Lötpistolen aus der unmittelbaren Nähe des Gerätes fernhalten.
* Vor Aufnahme des Messbetriebes sollte das Gerät auf die Umgebungstemperatur stabilisiert sein (wichtig beim Transport von kalten in warme Räume und umgekehrt)
* Überschreiten Sie bei keiner Messung den eingestellten Messbereich. Sie vermeiden so Beschädigungen des Gerätes.
* Ersetzen Sie die Batterie, sobald das Batteriesymbol BAT“ aufleuchtet. Mangelnde Batterieleistung kann unpräzise Messergebnisse hervorrufen. Stromschläge und körperliche Schäden können die Folge sein.
* Sollten Sie das Gerät für einen längeren Zeitraum nicht benutzen, entnehmen Sie die Batterie aus dem Batteriefach.
* Säubern Sie das Gehäuse regelmäßig mit einem feuchten Stofftuch und einem milden Reinigungsmittel. Benutzen Sie keine ätzenden Scheuermittel.
* Dieses Gerät ist ausschließlich für Innen-anwendungen geeignet.
* Vermeiden Sie jegliche Nähe zu explosiven und entflammbaren Stoffen.
* Öffnen des Gerätes und Wartungs- und Reparaturarbeiten dürfen nur von qualifizierten Service-Technikern durchgeführt werden.
* Gerät nicht mit der Vorderseite auf die Werkbank oder Arbeitsfläche legen, um Beschädigung der Bedienelemente zu vermeiden.
* Keine technischen Veränderungen am Gerät vornehmen.
* -Messgeräte gehören nicht in Kinderhände-

Reinigung des Gerätes

Gerät nur mit einem feuchten, fusselfreien Tuch reinigen. Nur handelsübliche Spülmittel verwenden. Beim Reinigen unbedingt darauf achten, dass keine Flüssigkeit in das Innere des Gerätes gelangt. Dies könnte zu einem Kurzschluss und zur Zerstörung des Gerätes führen.

1. Technische Daten

Anzeige	31⁄2-stellige 21 mm LCD-Anzeige max. Anzeige 1999
Polarität	automatische Umschaltung;Anzeige des Minussymbols (-) bei negativen Messwerten
Überbereichsanzeige	1 wird angezeigt
Nullabgleich	automatisch
Batteriezustands- anzeige	Batteriesymbol erscheint bei ungenügender Batteriespannung
Messfolge	2,5 x pro Sekunde
Genauigkeit	gemessen bei 23°C ± 5°C und einer Luftfeuchtigkeit von < 75%
Spannungsversorgung	9-V-Blockbatterie (NEDA 1604)
Betriebstemperatur-bereich	0°C - 40°C bei einer Luftfeuchtigkeit von < 70%
Lagertemperatur-Bereich	-20°C - + 50°C bei einer maximalen Luftfeuchtigkeit von 75% (Batterie aus dem Batteriefach entfernen)
Abmessungen	172 mm (H) x 83 mm (B) x 38 mm (T)
Gewicht	ca. 310 g
mitgeliefertes Zubehör	Prüfleitungen, Batterie, Anleitung

3. Messfunktionen

3.1. Kapazitätsmessungen

Bereich	Auflösung	Genauigkeit	Testfrequenz
200 pF	0,1 pF	± 0,5 % v.M. +10 St.	800 Hz
2 nF	1 pF
20 nF	10 pF
200 nF	100 pF
2 μF	1 nF
20 μF	10 nF		80 Hz
200 μF	100 nF		8 Hz
2 mF	1 μF	± 2,0 % v.M. + 2 St.
20 mF	10 μF

Überlastschutz: 0,315 A/250 V Sicherung

Lässt sich die Anzeige nicht auf Null stellen, so ist der angezeigte Wert bei offener Schaltung vom Kapazitätswert abzuziehen, um den korrekten Messwert zu erhalten.

3.2. Widerstandsmessungen

Bereich	Auflösung	Genauigkeit	Überlast-schutz
20 Ω	0,01 Ω	± 1,0 % v.M. + 5 St.	250 V_eff
200 Ω	0,1 Ω	± 0,8 % v.M. + 3 St.
2 kΩ	1 Ω	± 0,8 % v.M. + 1 St.
20 kΩ	10 Ω
200 kΩ	100 Ω
2 MΩ	1 kΩ
20 MΩ	10 kΩ	± 1,0 % v.M. + 2 St.
200 MΩ	100 kΩ	± 5,0 % v.M. + 10 St.
2000 MΩ	1 MΩ	Nur Referenz

* Der Eigenwiderstand der Prüfleitungen kann bei Messungen von kleinen Widerständen (200 Ω-Bereich) die Genauigkeit der Messung negativ beeinträchtigen. Der Eigenwiderstand üblicher Prüfleitungen liegt zwischen 0,2...1 Ω. Zur genauen Bestimmung des Eigenwiderstandes, Prüfleitungen an die Eingangsbuchsen des Multimeters anschließen und Messspitzen kurzschließen. Der angezeigte Messwert entspricht dem Eigenwiderstand der Prüfleitungen.

3.3. Diodentest und Durchgangsprüfung

Funktion	Bereich	Auflösung	Uberlastschutz
Diode		1mV	250Vrms
Durchgangsprüfung	·))))	1 Ω

Hinweis:

Diode: Leerlaufspannung: 2,8V

Durchgangsprüfung: Summer ertönt bei einem

Widerstand <120Ω

3.4. Transistor-Test

Bereich	Auflösung	Testbedingungen	Überlastschutz
hFE	1β	V_CE = 2,8V I_bo = 10 A	250V_eff

Hinweis:

Anzeige zeigt ungefähr den hFE-Wert (0-1000) des getesteten Transistors (alle Typen)

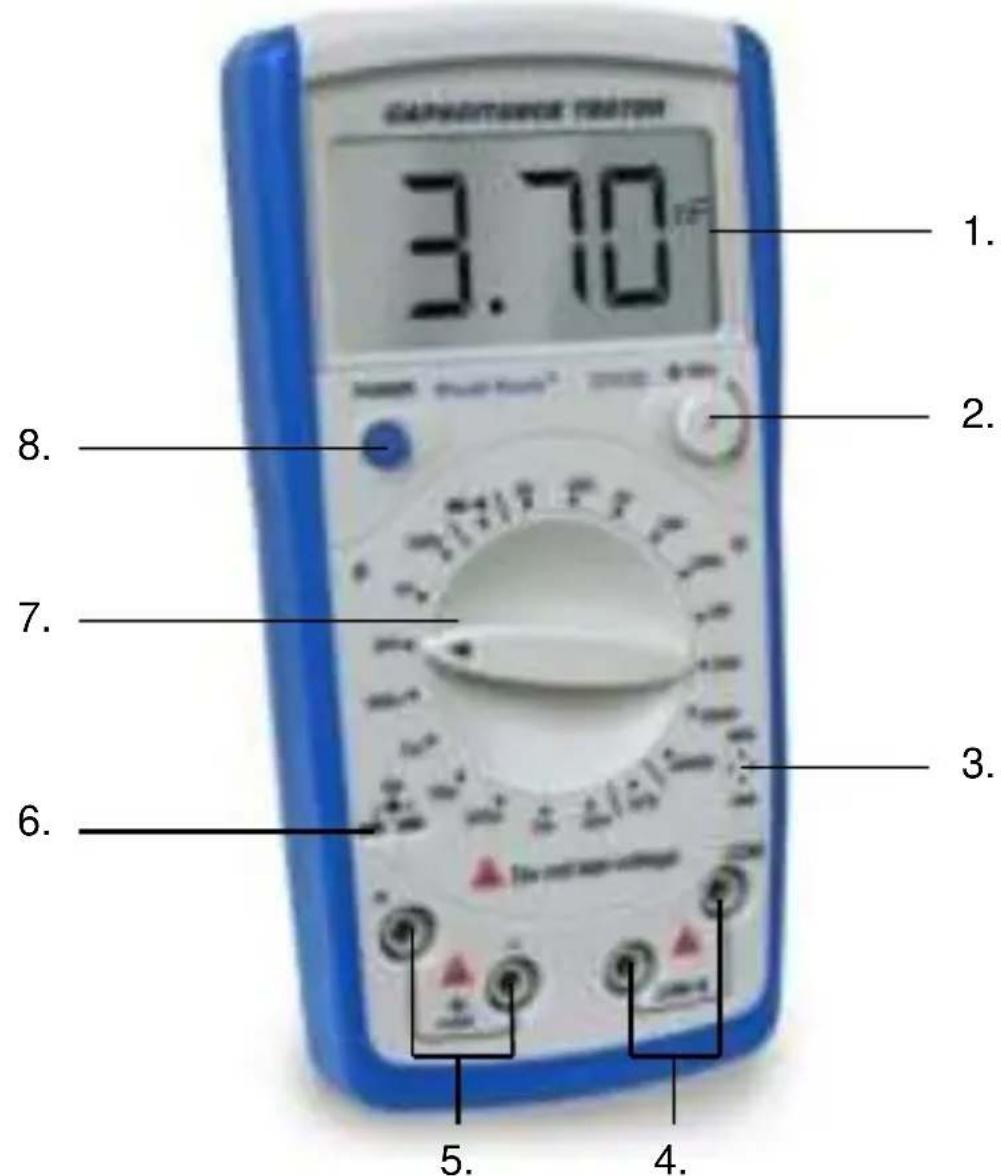

4. Vorderansicht des Gerätes

FUNCTIONAL TESTER 3.70 nF 1. 2. 8. 7. 6. 3. 5. 4.

1. LCD-Anzeige
2. Nulleinstellungsknopf für Kapazitätsfunktion
3. Prüfbuchse für Transistorprüfung
4. Eingangsbuchsen für Widerstands-, Dioden- und Durchgangsprüfung mit Summer
5. Eingangsbuchsen für Kapazitätsmessungen
6. Einsteckbuchse für Kapazitätsmessungen von einzelnen Bauteilen
7. Funktions-/Bereichswahlschalter
8. Ein/Aus-Taste

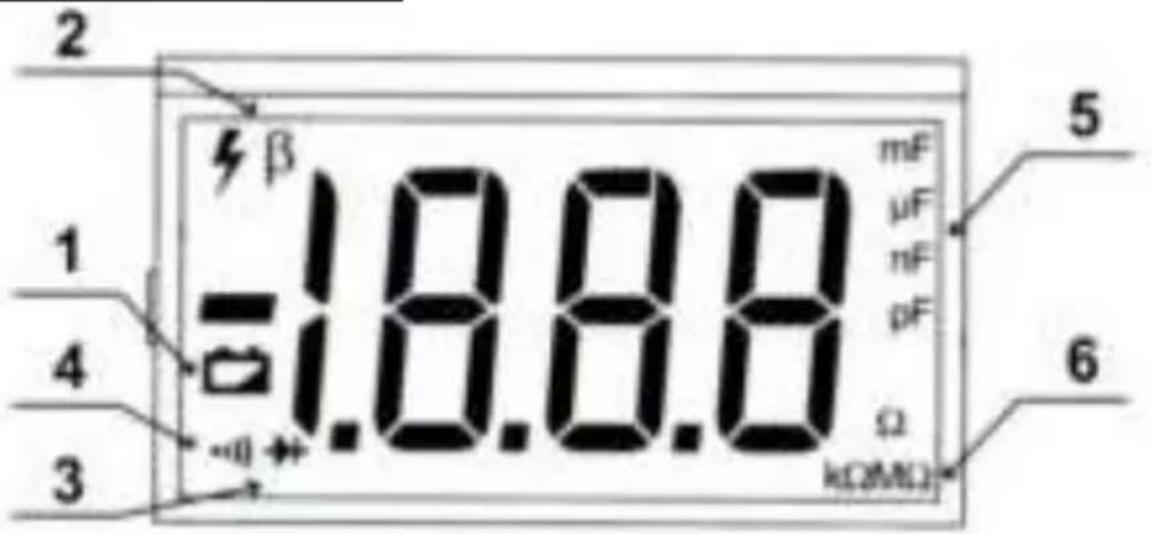

4.1 Anzeige-Symbole

2 1 4 3 β -1.88.8 mF μF nF pF Ω kΩMΩ 5 6

	Symbol	Beschreibung
1.		Batteriezustandsanzeige: Batterie ist leerWARNUNG!Mangelnde Batterieleistung kann unpräzise Messergebnisse hervorrufen. Stromschläge und körperliche Schäden können die Folge sein.
2.	β	Transistor Test
3.		Dioden-Test
4.	·)))	Summer der Durchgangsprüfung ist aktiv
5.	pF, nF, F, mF	F: Messeinheit für Kapazitäten:pF: Picofarad 1 x 10^-12 oder0,000000000001 FaradnF: Nanofarad 1 x 10^-9 oder0,000000001 FaradμF: Microfarad 1 x 10^-6 oder0,000001 FaradmF: Millifarad 1 x 10^-3 oder 0,001 Farad
6.	Ω, kΩ, MΩ	Ω: Messeinheit für Widerstände:kΩ: kilo-Ohm 1 x 10^3 oder 1000 ΩMΩ: Mega-Ohm 1 x 10^6 oder 1000000 Ω

5. Messbetrieb

5.1. Allgemeines

Genaue Messergebnisse setzen entsprechende Mess- bedingungen voraus. Bitte beachten Sie, dass Messungen in der Nähe von elektromagnetischen Feldern oder starken elektrischen Störfeldern, das Messergebnis negativ beeinträchtigen könnten.

5.2. Kapazitätsmessungen

ACHTUNG !

Kondensator vor der Messung unbedingt entladen!

1. Mit dem Funktions-/Bereichswahlschalter gewünschten Kapazitätsbereich wählen.
2. Kondensator in Übereinstimmung mit den "+" und "-" Markierungen an den Kondensatorprüfbuchsen in die Prüfbuchsen einstecken bzw. CX – benutzen.
3. Kapazitätswert im Anzeigefeld des Messgerätes ablesen.

HINWEIS:

Beim Messen geringer Kapazitätswerte Offset-Wert der Prüfleitungen von der Messwertanzeige abziehen.

ACHTUNG !

Keine externen Spannungsquellen an die Kondensator-prüfbuchsen anschließen. Bei Anschluss externer Spannungsquellen besteht die Gefahr der Beschädigung des Gerätes.

5.3. Widerstandsmessungen

ACHTUNG!

Keine externen Spannungsquellen an die Eingangsbuchsen anschließen. Bei Anschluss externer Spannungsquellen an die Eingangsbuchsen besteht die Gefahr der Beschädigung des Gerätes.

1. Mit dem Funktions-/Bereichswahlschalter gewünschten Widerstandsbereich wählen.
2. Rote Prüfleitung an den Ω → ·))) - Eingang und schwarze Prüfleitung an den COM-Eingang.
3. Prüfleitungen über den zu messenden Widerstand anlegen und Messwert im Anzeigefeld des Messgerätes ablesen.

Hinweise:

* Der Eigenwiderstand der Prüfleitungen kann bei Messungen von kleinen Widerständen (200 Ω Bereich) die Genauigkeit der Messung negativ beeinträchtigen. Der Eigenwiderstand üblicher Prüfleitungen liegt zwischen 0,2...1 Ω. Zur genauen Bestimmung des Eigenwiderstandes, Prüfleitungen an die Eingangsbuchsen des Multimeters anschließen und Messspitzen kurzschließen.

* Für hohe Widerstandswerte (>1MΩ) ist es normal, dass die Anzeige einige Sekunden benötigt, bis sich der Messwert stabilisiert hat.

5.4 Diodentestfunktion

Die Diodentestfunktion ermöglicht die Bestimmung der Verwendbarkeit von Dioden und anderen Halbleiter definierten Schaltungen, sowie die Bestimmung der Durchgängigkeit (Kurzschluss) und de Spannungsabfalls in Durchlassrichtung.

Achtung:

Vor Überprüfung der Diode, Bauteil bzw. Schaltungen unbedingt spannungslos schalten oder Diode aus der Schaltung auslöten. Zur Durchführung des Diodentests wie beschrieben verfahren:

Ebenfalls erlaubt diese Funktion die Durchlassspannung von Dioden zu ermitteln.

1.) Mit dem Funktions-/Bereichswahlschalter auf Stellung / ⚠))) drehen.
2.) Rote Prüfleitung an den Ω → .)))-Eingang und schwarze Prüfleitung an den COM-Eingang an-schließen.
3.) Prüfleitungen über die zu messende Diode anlegen und Messwert in der LCD-Anzeige ablesen. (Hinweise beachten)

Wird nach dem ersten Anlegen oder nach dem Vertauschen der Prüfleitungen über dem zu messenden Bauteil einmal ein Messwert und einmal das Überlaufsymbol OL angezeigt, so ist die Diode in Ordnung.

Erscheint beim Anlegen bzw. Vertauschen der Prüfleitungen in beiden Fällen das Überlaufsymbol, ist die Diode offen (defekt). Wird in beiden Fällen ein sehr geringer Wert oder „0“ angezeigt, ist die Diode kurzgeschlossen (defekt).

Hinweis:

Der angezeigte Wert entspricht dem Spannungsabfall der Diode in Durchlassrichtung.

(0,2V bei einer Germaniumdiode oder 0,5 – 0,8 V bei einer Siliziumdiode).

* Wird ein Wert sowohl vor als auch nach dem Vertauschen der Polarität angezeigt, ist das Bauteil kurzgeschlossen und defekt.

5.5. Durchgangsprüfung

1. Funktions-/Bereichswahlschalter in Stellung / → - .))) drehen
2. Rote Prüfleitung an den Ω/ / ▶ ○)))-Eingang und schwarze Prüfleitung an den COM-Eingang des Gerätes anschließen.
3. Zu messende Schaltung spannungslos schalten.
4. Prüfleitungen über das zu messende Bauteil bzw. die zu messende Schaltung anlegen. Bei Widerständen unter 20 Ω (Bauteil durchgängig) ertönt ein akustisches Signal.

ACHTUNG!

Unter keinen Umständen Durchgangsprüfungen an spannungsführenden Bauteilen oder Schaltungen vornehmen.

5.6.Transistortest

1. Funktionswahlschalter in Stellung hFE drehen.
2. Transistortyp (NPN/PNP) bestimmen. Ermitteln Sie den Emitter-, Basis- und Collector - Anschluss. Setzen Sie diese Anschlüsse in die entsprechenden Löcher der Buchse auf der Frontseite des Gerätes ein.

6. Wartung des Gerätes

ACHTUNG!

Vor dem Auswechseln der Batterie alle Prüfleitungen von den Eingängen abziehen.

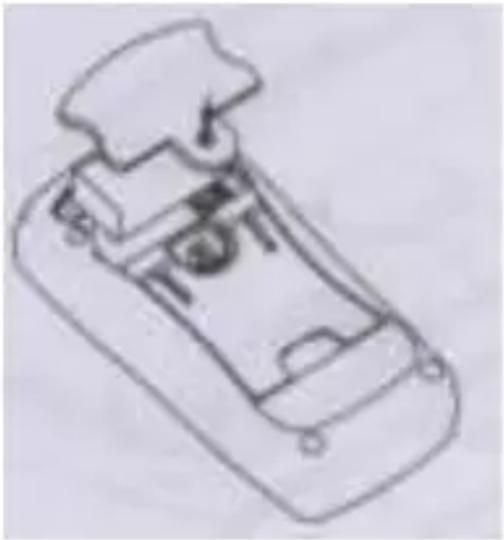

6.1. Auswechseln der Batterie

Das Gerät arbeitet mit einer 9-V-Blockbatterie. Bei ungenügender Batteriespannung leuchtet das Batteriesymbol in der LCD-Anzeige des Gerätes auf und die Batterie ist dann baldmöglichst auszuwechseln.

Dazu wie beschrieben verfahren:

1. Die Schraube an der Rückseite des Gerätes lösen und Batteriefachdeckel abnehmen
2. Verbrauchte Batterie aus dem Batteriefach entnehmen
3. Neue Batterie in das Batteriefach einsetzen
4. Gehäusedeckel wieder auflegen und mit der Schraube befestigen

Achtung! Verbrauchte Batterien ordnungsgemäß entsorgen. Verbrauchte Batterien sind Sondermüll und müssen in die dafür vorgesehenen Sammelbehälter gegeben werden.

6.2. Hinweise zum Batteriegesetz

Im Lieferumfang vieler Geräte befinden sich Batterien, die. z. B. zum Betrieb von Fernbedienungen dienen. Auch in den Geräten selbst können Batterien oder Akkus fest eingebaut sein. Im Zusammenhang mit dem Vertrieb dieser Batterien oder Akkus sind wir als Importeur gemäß Batteriegesetz verpflichtet, unsere Kunden auf folgendes hinzuweisen:

Bitte entsorgen Sie Altbatterien, wie vom Gesetzgeber vorgeschrieben - die Entsorgung im Hausmüll ist laut Batteriegesetz ausdrücklich verboten-, an einer kommunalen Sammelstelle oder geben Sie sie im Handel vor Ort kostenlos ab. Von uns erhaltene Batterien können Sie nach Gebrauch bei uns unter der auf der letzten Seite angegeben Adresse unentgeltlich zurückgeben oder ausreichend frankiert per Post an uns zurücksenden.

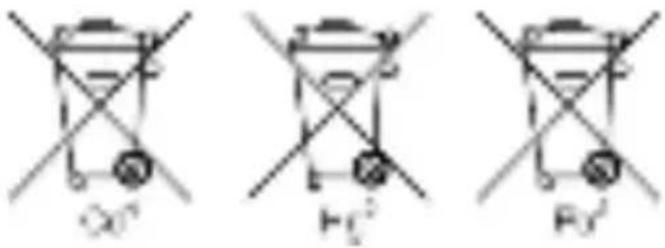

Schadstoffhaltige Batterien sind mit einem Zeichen, bestehend aus einer durchgestrichenen Mülltonne und dem chemischen Symbol (Cd, Hg oder Pb) des für die Einstufung als schadstoffhaltig ausschlaggebenden Schwermetalls versehen:

1. „Cd“ steht für Cadmium.
2. „Hg" steht für Quecksilber.
3. „Pb" steht für Blei.

6.2. Auswechseln der Sicherung

Ist das Gerät nicht betriebsbereit, Sicherung überprüfen. Dazu wie folgt verfahren:

1. Alle Prüfleitungen von den Eingangsbuchsen des Gerätes abziehen.
2. Schutzholster vom Gerät abziehen.
3. Schraube des Batteriefaches lösen, Batteriefach abziehen und Batterie entnehmen.
4. Die 3 Gehäuseschrauben lösen und Gehäuseunterteil abnehmen.
5. Sicherung aus dem Sicherungshalter entnehmen und überprüfen.
6. Sicherung ggf. durch eine neue Sicherung ersetzen und wieder in den Sicherungshalter einsetzen.
7. Gehäuseunterteil wieder aufsetzen und mit den 3 Schrauben sichern.
8. Batterie einsetzen und Batteriefach mit der Schraube befestigen.

ACHTUNG!

Defekte Sicherung nur mit einer dem Originalwert entsprechenden Sicherung ersetzen (0,315 A/250 V).

Alle Rechte, auch die der Übersetzung, des Nachdruckes und der Vervielfältigung dieser Anleitung oder Teilen daraus, vorbehalten.

Reproduktionen jeder Art (Fotokopie, Mikrofilm oder ein anderes Verfahren) nur mit schriftlicher Genehmigung des Herausgebers gestattet.

Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes, welche dem Fortschritt dienen, vorbehalten.

Hiermit bestätigen wir, dass alle Geräte, die in unseren Unterlagen genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von 1 Jahr wird empfohlen.

© PeakTech®

1. Safety Precautions

Diode: Leerlaufspannung: 2,8V
