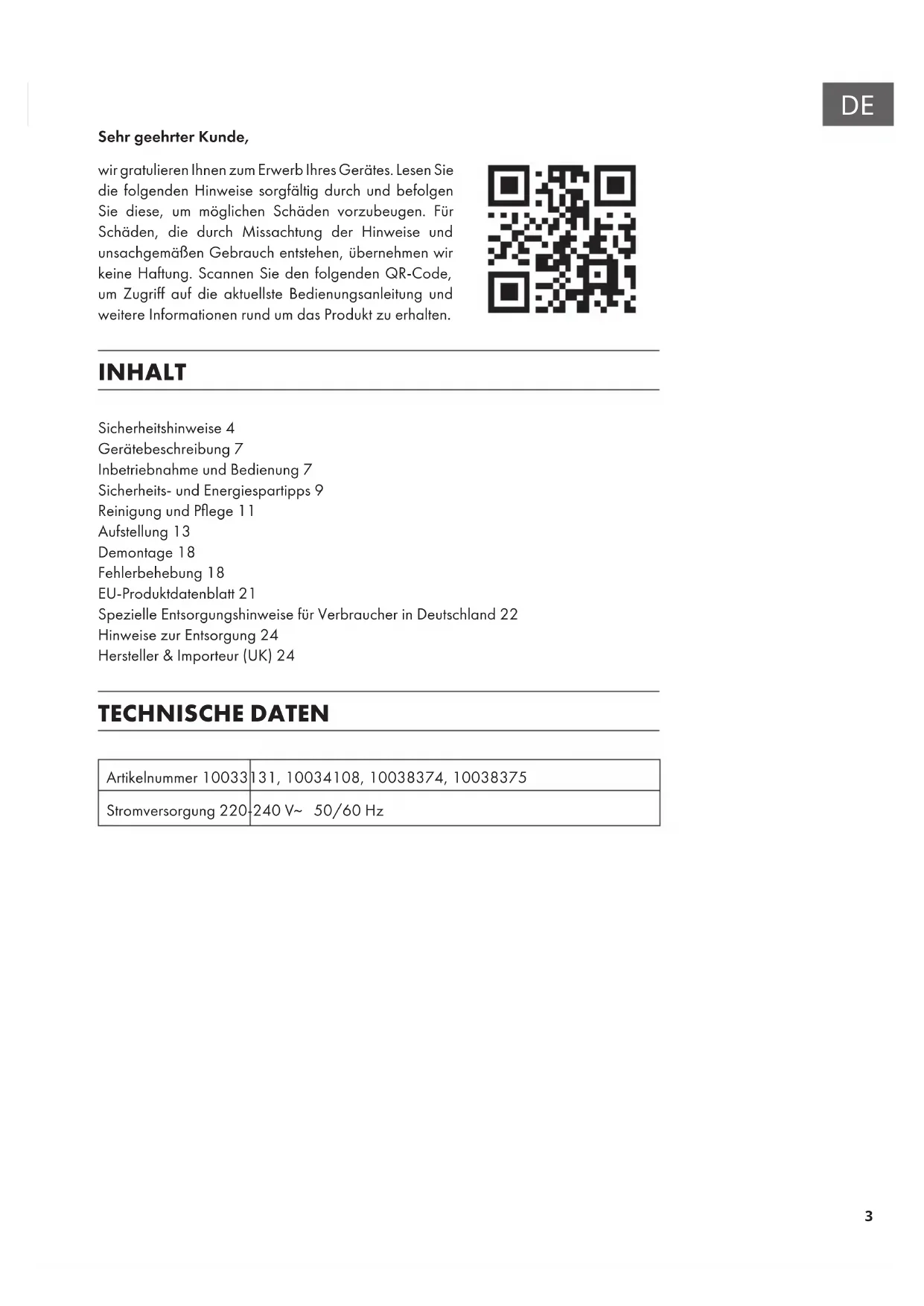

Sicherheitshinweise 4 Gerätebeschreibung 7 Inbetriebnahme und Bedienung 7 Sicherheits- und Energiespartipps 9 Reinigung und Pege 11 Aufstellung 13 Demontage 18 Fehlerbehebung 18 EU-Produktdatenblatt 21 Spezielle Entsorgungshinweise für Verbraucher in Deutschland 22 Hinweise zur Entsorgung 24 Hersteller & Importeur (UK) 24 Sehr geehrter Kunde, wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten. INHALT TECHNISCHE DATEN Artikelnummer 10033131, 10034108, 10038374, 10038375 Stromversorgung 220-240 V~ 50/60 Hz4

SICHERHEITSHINWEISE Lesen Sie sich die Bedienungsanleitung vor der Installation und Verwendung des Geräts aufmerksam durch. Bewahren Sie die Bedienungsanleitung für den zukünftigen Gebrauch auf. Sollten Sie das Gerät an eine andere Person weitergeben, achten Sie darauf, dass die Bedienungsanleitung ebenfalls an den neuen Besitzer weitergegeben wird.

• Dieses Gerät muss gemäß der geltenden Bestimmungen in einem gut belüfteten Raum installiert werden.

• Stellen Sie vor der Geräteinstallation sicher, dass die Gas- und Stromversorgung den Angaben auf dem Typenschild des Geräts entspricht.

• Wenn das Gerät in Seefahrzeugen oder Wohnwagen installiert wird, sollte es keinesfalls als Raumluftheizer verwendet werden.

• Die Gasleitung und das Netzkabel müssen so installiert werden, dass sie keine Geräteteile berühren.

• Dieses Gerät muss von einem hierfür qualizierten Techniker oder Installateur installiert werden.

• Die Anpassungsbedingungen für dieses Gerät sind auf dem Typenschild des Geräts ausgewiesen.

• Entfernen Sie vor der Verwendung des Geräts alle Verpackungsteile.

• Überprüfen Sie das Gerät nach dem Auspacken auf eventuelle Transportschäden und vergewissern Sie sich, dass das Netzkabel nicht beschädigt ist. Sollten Sie Schäden feststellen, kontaktieren Sie den Kundendienst, bevor Sie das Gerät einbauen.

• Die das Gerät umgebenden Möbel und alle für die Installation verwendeten Materialien müssen während des Betriebs einer Mindesttemperatur standhalten, die 85 °C über der Umgebungstemperatur des Raums liegt, in dem sie sich benden.

• Sollte die Flamme des Gasherdes versehentlich gelöscht werden, schalten Sie den Brenner mit dem Regler aus. Der Brenner darf innerhalb der nächsten Minute nicht eingeschaltet werden.

• Die Verwendung eines Gasherdes führt in dem Raum, in dem dieser installiert wird, zur Entstehung von Hitze und Dampf. Sorgen Sie für eine gute Belüftung der Küche: Lassen Sie natürliche Lüftungsöffnungen geöffnet oder installieren Sie eine mechanische Belüftungsvorrichtung (Dunstabzugshaube).

• Durch eine längere, intensive Nutzung des Geräts, kann eine zusätzliche Raumbelüftung, wie beispielsweise das Öffnen eines Fensters oder das Erhöhen der Ventilationsstufe der Dunstabzugshaube (falls vorhanden), notwendig werden.

• Erlauben Sie Kindern keinesfalls, in der Nähe oder mit dem Gerät zu spielen.

• Das Gerät wird während der Verwendung sehr heiß.

• Kinder sollten von dem Gerät ferngehalten werden, bis es sich abgekühlt hat.

• Dieses Gerät darf ausschließlich von Erwachsenen verwendet werden.

• Kinder können sich verletzen, indem Sie Pfannen oder Töpfe vom Gerät herunterziehen.5

• Kinder dürfen das Gerät nicht benutzen! Psychisch, sensorisch und körperlich eingeschränkte Menschen dürfen das Gerät nur benutzen, wenn sie vorher von einer für sie verantwortlichen Aufsichtsperson ausführlich mit den Funktionen und den Sicherheitsvorkehrungen vertraut gemacht wurden und die damit verbundenen Risiken verstehen.

• Nutzen Sie das Gerät ausschließlich zur Zubereitung von Lebensmitteln.

• Modizieren Sie das Gerät keinesfalls. Die Brenner dürfen nicht in Verbindung mit einem externen Timer oder einem separaten Fernbedienungssystem verwendet werden.

• Verwenden Sie das Gerät keinesfalls, wenn es mit Wasser in Berührung gekommen ist. Verwenden Sie das Gerät nicht mit nassen Händen.

• Die Heiz- und Kochoberächen des Geräts werden während der Verwendung sehr heiß. Ergreifen Sie alle nötigen Sicherheitsvorkehrungen.

• Tragen Sie beim Kochen keine lange Kleidung und achten Sie darauf, dass Geschirrhandtücher etc. nicht mit den Flammen in Berührung kommen, da sie Feuer fangen können.

• Lassen Sie das Gerät während des Kochens niemals unbeaufsichtigt.

• Instabile oder schiefe Pfannen sollten nicht verwendet werden, da sie umfallen oder auslaufen und dadurch Unfälle verursachen können.

• Verwenden oder lagern Sie keine leicht brennbaren Materialien in den Schränken in unmittelbarer Nähe des Geräts.

• Leicht verderbliches Essen, Kunststoffartikel und Spaydosen können durch Hitze beeinträchtigt werden und sollten nicht ober- oder unterhalb des Geräts gelagert werden.

• Versprühen Sie keine Aerosole in der Nähe des Geräts, während es in Betrieb ist.

• Stellen Sie sicher, dass sich alle Knöpfe in der Position ‚‘ benden, wenn das Gerät nicht verwendet wird.

• Dieses Gerät ist ausschließlich für das Kochen im Haushalt geeignet. Es darf nicht für kommerzielle oder industrielle Zwecke verwendet werden.

• Verwenden Sie hitzeresistente Topappen oder Handschuhe, wenn Sie mit heißen Töpfen oder Pfannen hantieren.

• Achten Sie beim Anheben des Kochgeschirrs darauf, dass die Topappen nicht in die Nähe offener Flammen kommen.

• Achten Sie darauf, dass Topappen oder Handschuhe nicht feucht oder nass werden, da dies dazu führen kann, dass das Material die Hitze schneller leitet, was zu Verbrennungen führen kann.

• Schalten Sie die Brenner erst ein, nachdem Sie Töpfe oder Pfannen darauf platziert haben. Erhitzen Sie keine leeren Töpfe oder Pfannen.

• Stellen Sie keine Behälter aus Plastik oder Aluminium auf das Gerät.

• Vergewissern Sie sich, dass bei der Verwendung von anderen elektrischen Geräten, deren Kabel nicht in Kontakt mit der Kochoberäche kommt.

• Sollten Sie künstliche Organe, wie beispielsweise ein Kunstherz, haben, konsultieren Sie vor der Verwendung des Geräts einen Arzt.

• Verwenden Sie keine Küchentücher, Geschirrtücher oder ähnliche Materialien anstelle eines Topappens. Diese Materialien können sich an einem Brenner leicht entzünden und einen Brand verursachen.6

• Achten Sie bei der Verwendung von Glasgeschirr darauf, dass dieses für das Kochen auf der Herdplatte geeignet ist. Wenn die Glasoberäche Risse bekommt, schalten Sie das Gerät aus, um Stromschläge zu vermeiden.

• Um die Verbrennungsgefahr und Brandgefahr zu minimieren und ein Überkochen der Lebensmittel zu verhindern, drehen Sie die Griffe der Töpfe/Pfannen zur Seite oder zur Mitte des Herdes, so dass diese sich nicht direkt über einem anderen Brenner benden.

• Schalten Sie die Brenner immer aus, bevor Sie Töpfe vom Herd nehmen.

• Lassen Sie Lebensmittel, die bei hoher Flamme frittiert werden, keinesfalls unbeaufsichtigt.

• Erhitzen Sie Öl und Fett immer langsam und beaufsichtigen Sie das Erhitzen.

• Achten Sie darauf, dass Lebensmittel, die frittiert werden sollen, so trocken wie möglich sind. Eis auf gefrorenen Lebensmitteln oder Feuchtigkeit auf frischen Lebensmittel kann dazu führen, dass das Fett Blasen bildet und über die Seiten der Pfanne spritzt.

• Versuchen Sie niemals, eine Pfanne mit heißem Fett zu bewegen, insbesondere keine Fritteusen. Warten Sie, bis sich das Fett komplett abgekühlt hat.7

GERÄTEBESCHREIBUNG Zubehör Bracket (2) Sponge (2)

INBETRIEBNAHME UND BEDIENUNG

Folgende Symbole werden auf dem Bedienfeld neben dem Drehgriff angezeigt. schwarzer Kreis: Gas aus große Flamme: Maximaleinstellung kleine Flamme: Minimaleinstellung

• Die Minimaleinstellung kann durch Drehen des Griffes gegen den Uhrzeigersinn erreicht werden.

• Alle Einstellungen des Brenners müssen zwischen der Minimal- und der Maximalposition vorgenommen werden.

• Das Symbol des Bedienfelds, neben dem Drehgriff, zeigt an, welcher Brenner in Betrieb ist. Halterung (2 Stck.) Schraube (2 Stck.) Bedienungsanleitung Spirale (2 Stck.)8

Entzünden des Brenners

• Drücken Sie den Drehgriff des Brenners, welchen Sie entzünden möchten und drehen Sie diesen gegen den Uhrzeigersinn in die Maximalposition.

• Wenn Sie den Drehgriff nach unten gedrückt halten, entzündet der Brenner sich automatisch.

• Halten Sie den Drehgriff für weitere 15 Sekunden nach unten gedrückt, nachdem die Brenner amme sich entzündet hat. Wenn sich die Flamme nach 15 Sekunden nicht entzündet hat, lassen Sie den Drehgriff los und lüften Sie den Raum. Warten Sie mindestens eine Minute, bevor Sie erneut versuchen, den Brenner zu entzünden.

• Nach dem 15-Sekunden-Intervall können Sie den Brenner regulieren, indem Sie diesen gegen den Uhrzeigersinn drehen, bis die gewünschte Flammenhöhe erreicht ist. Der Drehgriff muss sich zwischen der Maximal- und der Minimalposition be nden, damit das Gerät funktioniert.

• Drehen Sie den Drehgriff zum Ausschalten des Brenners im Uhrzeigersinn vollständig bis in die Position „Gas aus“.

• Im Falle eines Stromausfalls kann der Brenner vorsichtig durch die Verwendung eines Streichholzes entzündet werden. Warnung: Brand- und Explosionsgefahr Wenn Sie den Eindruck haben, dass Gas austritt, gehen Sie folgendermaßen vor:

• Schalten Sie keinesfalls das Licht an.

• Schalten Sie keine elektrischen Geräte ein/ aus und berühren Sie keine elektrischen Netzstecker.

• Verwenden Sie kein Telefon.

1. Unterbrechen Sie die Verwendung des Geräts und schließen Sie

das mittlere Ventil.

2. Öffnen Sie das Fenster zum Lüften.

3. Gehen Sie nach draußen und rufen Sie von dort aus den

Kundendienst an. Automatische Zündung mit Flammenausfallsvorrichtung Jeder Brenner des Geräts verfügt über eine Flammenausfallsvorrichtung. Sollte die Flamme ausgehen, wird dadurch der Gasstrom zum Brenner hin unterbrochen.9

SICHERHEITS- UND ENERGIESPARTIPPS

Der Durchmesser der Topf- und Pfannenböden sollte dem Durchmesser des jeweiligen Brenners entsprechen. Brenner Pfannen min. max. Wokbrenner 200 mm 240 mm Starkbrenner 200 mm 240 mm Normalbrenner 160 mm 160 mm Sparbrenner 120 mm 180 mm NEIN JA Verwenden Sie kein Kochgeschirr mit geringem Durchmesser auf großen Brennern. Die Flamme sollte niemals an den Seiten des Kochgeschirrs empor lodern. Verwenden Sie immer Kochgeschirr, welches für den jeweiligen Brenner geeignet ist. Dadurch vermeiden Sie ein Verschwenden von Gas und das Entfärben des Kochgeschirrs. Vermeiden Sie es, ohne Deckel oder mit Deckel, welcher den Topf nur halb bedeckt, zu Kochen, da dadurch Energie verschwendet wird. Platzieren Sie einen Deckel auf dem Kochgeschirr. Verwenden Sie keine Pfannen mit konvexen oder konkaven Böden. Verwenden Sie ausschließlich Töpfe, Pannen und Bratpfannen mit dicken, achen Böden. Stellen Sie kein Kochgeschirr auf den Rand des Brenners, da dieses umfallen könnte. Platzieren Sie das Kochgeschirr immer direkt oberhalb des Brenners, nicht an der Seite. Verwenden Sie kein Kochgeschirr mit großen Durchmesser auf den Brennern in der Nähe der Bedienelemente, da diese, auch wenn Sie in der Mitte der Brenner platziert werden, die Bedienelemente erhitzen und beschädigen könnte.10

Stellen Sie das Kochgeschirr nicht direkt auf den Brenner. Platzieren Sie das Kochgeschirr oberhalb des Untersetzers. Stellen Sie nichts zwischen Topf und Topfhalterung (beispielsweise Flammenhemmer und Abstandshalter), da das Gerät dadurch ernsthaften Schaden nehmen könnte. Verwenden Sie kein extremes Gewicht und schlagen Sie nicht mit schweren Objekten auf die Kochoberäche. Gehen Sie vorsichtig mit Kochgeschirr um, wenn dieser sich oberhalb des Brenners bendet. Es wird nicht empfohlen, Pfannen, Bratpfannen oder Grillsteine simultan auf mehreren. Brennern zu erhitzen, da dies zu einem Hitzestau führen kann, welcher das Gerät beschädigt. Berühren Sie für eine gewisse Zeit nach der Verwendung die Deckplatte und die Untersetzer nicht. Drehen Sie die Flamme herunter, sobald die Flüssigkeit zu kochen beginnt, so dass diese nur noch leicht köchelt.11

REINIGUNG UND PFLEGE

• Ziehen Sie den Netzstecker aus der Steckdose und lassen Sie das Gerät abkühlen, bevor Sie es reinigen.

• Reinigen Sie das Gerät regelmäßig, vorzugsweise nach jeder Verwendung.

• Aggressive Reinigungsmittel oder scharfe Gegenstände können die Geräteoberäche beschädigen.

• Reinigen Sie das Gerät mit Wasser und etwas Spülmittel.

• Reinigen Sie das Gerät keinesfalls mit einem Dampfreiniger oder anderen Hochdruckreinigern . Verwendbar Nicht verwendbar weiches Tuch Nylonbürste Neutralreiniger Speiseöl Scheuermittel Metallbürste Säurehaltiges/alkalisches Reinigungsmittel Verdünner/ Benzol Pfannenhalter/ Bedienelemente

• Nehmen Sie den Pfannenhalter herunter.

• Reinigen Sie den Pfannenhalter und die Bedienelemente mit einem feuchten Ruch, Spülmittel und warmem Wasser. Weichen Sie den Pfannenhalter bei hartnäckigen Verschmutzungen vorher ein.

• Trocknen Sie alles mit einem sauberen, weichen Tuch. Deckplatte

• Reiben Sie die Deckplatte regelmäßig mit einem feuchten, in warmes, mit Spülmittel versetztem Wasser getunkten und gut ausgewrungenem Tuch ab.

• Trocknen Sie die Deckplatte nach der Reinigung vollständig ab.

• Entfernen Sie Rückstände von salzigen Lebensmittel oder Flüssigkeiten so schnell wie möglich, um Korrosion zu vermeiden.

• Die Edelstahlbestandteile des Geräts können sich nach einiger Zeit entfärben. Dieser Vorgang ist normal und hängt mit den heißen Temperaturen zusammen. Jedes Mal, wenn das Gerät benutzt wurde, sollten diese Bestandteile mit einem speziellen, für Edelstahl ausgelegten Reinigungsmittel gereinigt werden.12

• Entfernen Sie die Brennerdeckel und Flammenstreuer, indem Sie diese nach oben hin, weg von der Deckplatte abnehmen.

• Weichen Sie diese in heißem, mit etwas Spülmittel versetztem Wasser ein.

• Trocknen Sie diese nach der Reinigung sorgfältig ab. Vergewissern Sie sich, dass die Flammenöffnungen sauber und vollständig trocken sind.

• Reiben Sie die festinstallierten Brennerbestandteile mit einem feuchten Tuch ab und trocken Sie diese anschließend.

• Reiben Sie die Zündvorrichtung und die Flammenüberwachungsvorrichtung mit einem gut ausgewrungenem, feuchten Tuch ab und trocknen Sie diese anschließend mit einem weichen Tuch.

• Vergewissern Sie sich, bevor Sie die Brenner wieder an Ihrem Platz anbringen, dass die Einspritzdüse nicht blockiert ist. Zusammenbau der Brenner

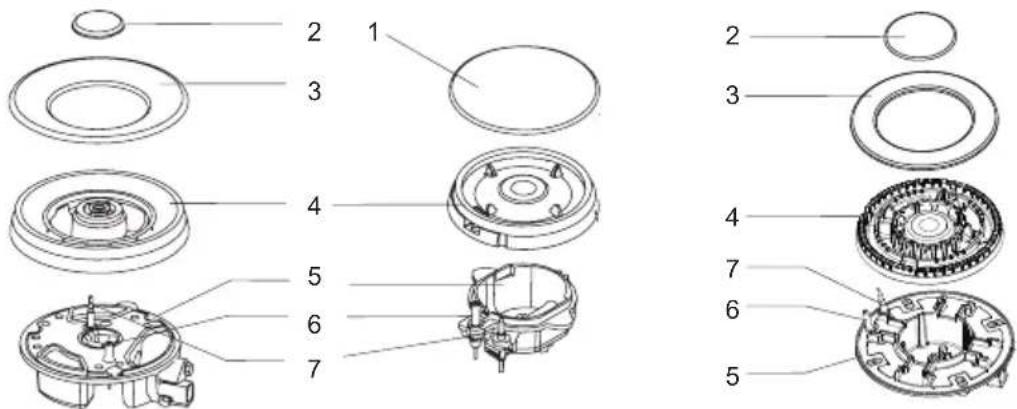

1. Platzieren Sie den Flammenstreuer (4) auf der Brennerschale (5), so dass die

Zündvorrichtung und die Flammenüberwachungsvorrichtung sich durch ihre jeweiligen Löcher im Flammenstreuer ausbreiten. Der Flammenstreuer muss richtig einrasten.

2. Bringen Sie die Brennerabdeckung (1, 2, 3) auf dem Flammenstreuer an, so dass

die verbleibenden Stifte in die jeweilige Aussparung passen. Warnung: Brandgefahr Setzen Sie die einzelnen Bestandteile nach der Reinigung wieder korrekt zusammen. Verwechseln Sie keinesfalls Unter- und Oberseite. Die Passstifte müssen genau in die Kerben passen.13

AUFSTELLUNG Sicherheitshinweise für die Installation

• Modizieren Sie dieses Gerät keinesfalls.

• Dieses Gerät muss von einem hierfür qualizierten Techniker oder Installateur installiert werden.

• Vergewissern Sie sich vor der Installation des Geräts, dass die örtlichen Verteilungsbedingungen (Art des Gases und des Gasdrucks) und die Einstellung des Gerätes kompatibel sind.

• Die Anpassungsbedingungen des Geräts benden sich auf dem Typenschild.

• Dieses Gerät ist nicht an eine Absaugvorrichtung für Verbrennungsprodukte angeschlossen. Die Installation und der Anschluss müssen den geltenden Installationsvorschriften entsprechen. Besonderes Augenmerk sollte auf die entsprechenden Belüftungsanforderungen gelegt werden

• Schalten Sie vor der Installation die Gas- und Stromzufuhr zum Gerät ab.

• Alle Geräte, welche elektrische Komponenten enthalten, müssen geerdet werden.

• Stellen Sie sicher, dass die Gasleitung und das Netzstromkabel so verlegt werden, dass sie keine Teile des Geräts berühren, die heiß werden könnten.

• Die Gasleitung oder der Anschluss dürfen nicht durch andere Geräte verbogen oder blockiert werden.

• Überprüfen Sie die Abmessungen des Gerätes sowie die Abmessungen des zu schneidenden Spaltes in der Küchenzeile.

• Die Platten über der Arbeitsäche, direkt neben dem Gerät, müssen aus nicht entzündlichem Material sein. Sowohl die Oberäche als auch der zur Befestigung verwendete Kleber sollten hitzebeständig sein, um Beschädigungen zu vermeiden.

• Schalten Sie das Gerät ein und entzünden Sie jeden Brenner. Stellen Sie sicher, dass die Flamme eindeutig blau ohne gelbe Spitze ist. Sollten die Brenner Unregelmäßigkeiten aufweisen, überprüfen Sie Folgendes : - sitzt der Brennerdeckel richtig - sitzt der Flammenstreuer richtig - Brenner vertikal ausgerichtet mit Einspritzdüse

• Eine vollständige Funktionsprüfung und eine Prüfung auf mögliche Undichtigkeiten, muss vom Installateur nach der Installation durchgeführt werden.

• Der exible Schlauch muss so beschaffen sein, dass er nicht mit einem beweglichen Teil der Wohneinheit in Berührung kommt und keinen stark frequentierten Platz im Raum durchquert.

• Die im Werk hergestellten Schmierfette erfüllen die Anforderungen aller Gasherde.14

• Dieses Gerät muss in eine Kücheneinheit oder eine 600 mm Arbeitsplatte eingebaut werden, die folgenden Minimalabstände vorausgesetzt:

• Die Kanten des Gasherdes müssen in einem Mindestabstand von 60 mm zu den Seit- und Rückwänden sein.

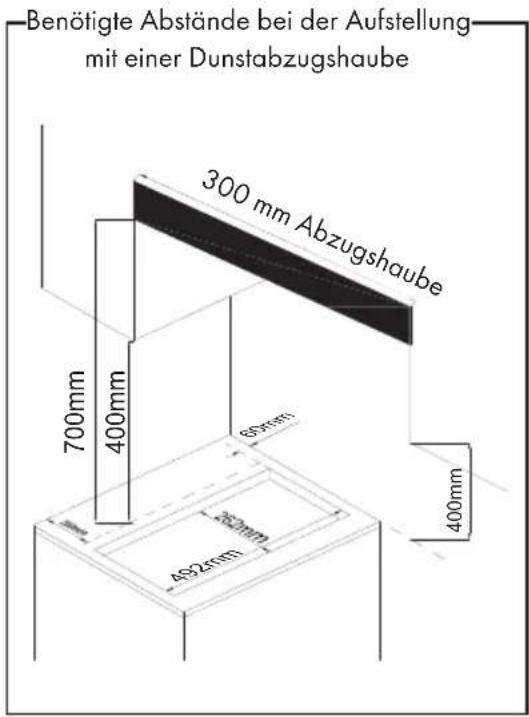

• Mindestens 700 mm Abstand müssen sich zwischen dem höchsten Punkt der Herdoberäche (inklusive der Brenner) und der Unterseite jeglicher horizontaler Flächen direkt oberhalb des Gasherdes benden.

• Mindestens 400 mm Abstand müssen sich zwischen den Kochfeldoberächen benden, vorausgesetzt, dass die Unterseite der horizontalen Oberäche in einer Linie mit der äußeren Kochfeldkante ist. Falls die Unterseite der horizontalen Oberäche niedriger als 400 mm ist, muss sie sich in einem Abstand von mindestens 50 mm zu den äußeren Kochfeldkanten benden.

• Einem Radius von mindestens 50 mm um das Gerät herum und zur Herdoberäche dürfen sich keine brennbaren Materialien benden.

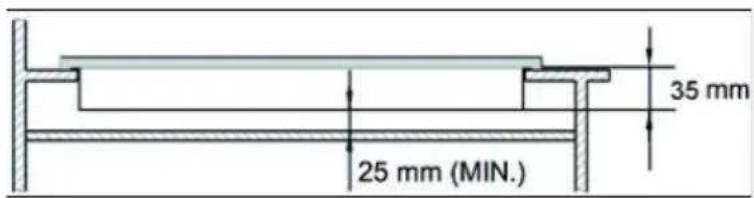

• Ein Spalt von mindestens 25 mm und maximal 74 mm zwischen der Unterseite des Geräts und der sich oberhalb davon bendlichen Oberäche muss eingehalten werden. Benötigte Abstände bei der Aufstellung mit einer Dunstabzugshaube 300 mm Abzugshaube15

• Ein Ofen muss über eine Fremdbelüftung verfügen, wenn oberhalb davon ein Kochfeld installiert werden soll.

• Überprüfen Sie die Maße des Ofens im Benutzerhandbuch.

• Der ausgeschnittene Bereich muss den in dieser Bedienungsanleitung gegebenen Anweisungen entsprechen.

1. Entfernen Sie die Pfannenhalter, den Brenner-

deckel und den Flammenstreuer, drehen Sie das Gerät vorsichtig auf den Kopf und plat- zieren Sie es auf einer gepolsterten Matte. Vergewissern Sie sich, dass Zündvorrichtun- gen und Flammenüberwachungsvorrichtun- gen währenddessen nicht beschädigt werden.

2. Bringen Sie die im Lieferumfang enthaltenen

Spiralen um die Ecken des Geräts an.

3. Lassen Sie keine Lücken im Dichtungsmittel

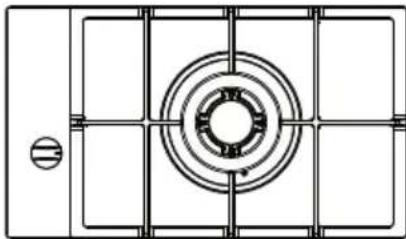

und überschreiten Sie die maximale Dicke nicht. Spirale

• Die Dicke der Spirale beträgt 3 mm.

• Die Breite der Spirale beträgt 10 mm. Verwenden Sie keine Silikondichtung, um das Gerät mit der Öffnung zu verbinden. Mit einer Silikondichtung wäre es schwierig, das Gerät zukünftig herauszunehmen, was insbesondere bei der Wartung ein Problem darstellen würde.

1. Platzieren Sie die Halterung (B) über den

Löchern, welche der Schraubengröße entsprechen. Es gibt in jeder Ecke des Herdes jeweils ein Loch (H). Ziehen Sie die Schrauben (C) durch die Halterung (B) leicht an, so dass die Halterung mit dem Herd verbunden ist, Sie aber die Position noch anpassen können.

2. Drehen Sie den Herd vorsichtig wieder

richtig herum und senken Sie es vorsichtig in die Öffnung, welche Sie zuvor ausge- schnitten haben, ab.

3. Passen Sie an der Unterseite des Herdes so

an, dass die Position Ihrer Arbeitsoberä- che entspricht. Ziehen Sie die Schrauben (C) anschließend vollständig fest, um den Herd in seiner Position zu xieren. (A) Dichtungsstreifen (B) Halterung(C) Schraube Boden Draufsicht16

Gasanschluss Dieses Gerät muss entsprechend der im Verwendungsland geltenden Vorschriften und Bestimmungen installiert und angeschlossen werden. Dieses Gerät ist für Flüssiggas oder Erdgas ausgelegt. Die Umrüstung zur Nutzung von Flüssiggas und Erdgas muss von einer hierfür qualizierten Person durchgeführt werden. seal G1/2"Female coupler The gas railsealThe gas rail Ø11.5 Female coupler

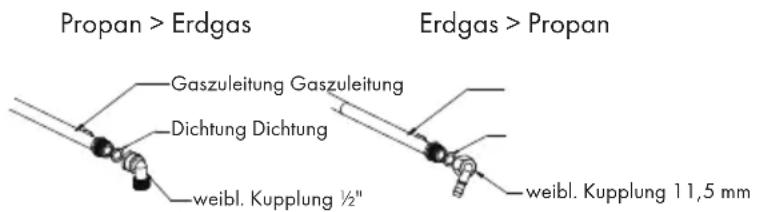

Gas supply replacement and installation guidelines: Es ist gesetzlich festgelegt, dass alle Gasgeräte von hierfür geeigneten Person installiert werden, welche mit den aktuellen Installations- und Verwendungsbestimmungen vertraut ist. Achten Sie in Ihrem eigenen Interesse und zur Gewährleistung der Verwendungssicherheit darauf, dass das Gerät gemäß der gesetzlichen Bestimmungen installiert wird. Gaseinstellung

• Treffen Sie Vorsichtsmaßnahmen bezüglich der Vorgänge und Einstellungen, die bei der Umstellung von einem Gas zu einem anderen durchgeführt werden müssen.

• Alle Arbeiten müssen von einem hierfür qualizierten Techniker durchgeführt werden.

• Trennen Sie vor dem Beginnen, die Gas- und Stromzufuhr zum Gerät. 1 Einspritzdüse der Brenner wechseln Injector Entfernen Sie Pfannenhalter, Brennerdeckel und Flammenstreuer. Schrauben Sie die Einspritzdüse mit einem 7 mm Schraubenschlüssel ab und ersetzen Sie diese durch die Einspritzdüse der neuen Gasversorgung. Bauen Sie die einzelnen Komponenten vorsichtig wieder zusammen. Nachdem Sie die Einspritzdüse ersetzt haben ist es empfehlenswert, diese festzuziehen. Austausch der Gaszufuhr und Installationsrichtlinien Propan > Erdgas Gaszuleitung GaszuleitungDichtung Dichtungweibl. Kupplung ½"weibl. Kupplung 11,5 mm Erdgas > Propan17

1. Drehen Sie den Drehgriff bis zum Minimum.

2. Entfernen Sie den Drehgriff von dem

Hahn und stecken Sie einen kleinen Schlitzschraubenzieher in die Mitte des oberen Hahnenschafts.

3. Die korrekte Anpassung ist dann erfolgt, wenn

die Flamme eine Länge von ca. 3 – 4 mm hat.

• Bei Butan- und Propangas muss die Anpassungsschraube fest hineingeschraubt werden.

• Setzen Sie den Drehgriff wieder auf.

• Vergewissern Sie sich, dass die Flamme nicht ausgeht, wenn Sie den Drehgriff schnell von Maximal- zu Minimaleinstellung drehen. Sollte dies der Fall sein, entfernen Sie erneut den Drehgriff und nehmen Sie weitere Anpassungen des Gasusses vor und testen Sie erneut, sobald Sie mit dem Anpassen fertig sind

4. Wiederholen Sie diesen Vorgang für alle

• Bauen Sie keinesfalls den Hahnenschaft auseinander. Tauschen Sie im Falle einer Fehlfunktion den gesamten Hahn aus.

• Vergewissern Sie sich, bevor Sie die Komponenten wieder zusammensetzen, dass die Einspritzdüse nicht blockiert ist.

• Nach einem Gaswechsel muss eine vollständige Überprüfung der Funktionen und ein Lecktest durchgeführt werden (beispielsweise mit Seifenwasser oder Gassensor).

• Nachdem der Gasaustausch erfolgt ist, muss ein hierfür qualizierter Techniker oder Installateur ein „V“ bei der richtigen Gaskategorie machen, welche mit den Vorgaben auf dem Typenschild des Geräts übereinstimmen muss. Entfernen Sie die vorherige Markierung. Verstellknopf Stellschraube Stift Dichtung18

DEMONTAGE Hinweis: Die Installation/Montage und Demontage des Geräts darf nur von qualiziertem Fachpersonal vorgenommen werden. Vor der Demontage muss im Gerät bendliches Gas entlüftet werden. Gehen Sie dabei wie folgt vor:

• Schließen Sie alle Zuleitungsventile, aber trennen Sie den Gasherd noch nicht von der Leitung.

• Zünden Sie nun alle Brenner. Das restliche im Gerät enthaltene Gas brennt in kurzer Zeit ab.

• Danach sind die Leitungen des Geräts gasfrei und der Gasherd kann von den Anschlüssen getrennt werden. Wichtige Hinweise zur Demontage des Geräts

• Die Demontage gleicht der Installation/Montage in umgekehrter Reihenfolge der Schritte.

• Nehmen Sie sich bei der Demontage eine zweite Person zu Hilfe, um Verletzungen zu vermeiden.

• Stellen Sie bei der Demontage eine ausreichende Belüftung des Arbeitsbereiches sicher.

• In diesem Gaskochfeld sind keine Motoren oder Akkumulatoren verbaut. Beachten Sie den Abschnitt „Hinweise zur Entsorgung“. FEHLERBEHEBUNG Reparaturen dürfen ausschließlich von einem lizensierten Techniker durchgeführt werden. Eine unzureichende Reparatur kann zu beträchtlichen Gefahren für Sie und andere führen. Kleinere Probleme können jedoch folgendermaßen gelöst werden. Problem Mögliche Ursache Lösung Die Flamme entzündet sich nicht Kein Funken Überprüfen Sie die Stromversorgung. Die Brennerabdeckung wurde nicht richtig angebracht. Bringen Sie die Brennerabdeckung richtig an. Die Gasversorgung ist unterbrochen. Öffnen Sie die Gasversorgung vollständig.19

Problem Mögliche Ursache Lösung Die Flamme entzündet sich nicht richtig Die Gasversorgung wurde nicht vollständig geöffnet. Öffnen Sie die Gasversorgung vollständig. Die Brennerabdeckung sitzt nicht richtig. Bringen Sie die Brennerabdeckung richtig an. Die Einspritzdüse ist verschmutzt. Reiben Sie den Schmutz mit einem sauberen Tuch ab. Die Brenner sind nass. Trocknen Sie die Brenner vorsichtig. Die Löcher des Flammenstreuers sind blockiert. Reinigen Sie den Flammenstreuer. Lärm ertönt, wenn die Flamme entzündet wird. Die Brennerabdeckung sitzt nicht richtig. Bringen Sie die Brennerabdeckung richtig an. Die Flamme geht während der Verwendung aus. Die Brennerabdeckung sitzt nicht richtig. Reinigen Sie die Flammen überwachungs- vorrichtung. Die Flammen- überwachungs vorrichtung ist verschmutzt. Schalten Sie den Brenner mit dem Regler aus. Warten Sie eine Minute und zünden Sie den Brenner erneut. Die auf dem Herd bendliche Flüssigkeit ist übergekocht und hat die Flamme erstickt. Schalten Sie den Brenner aus und überprüfen Sie den Kochbereich auf Zugluft, z. B. durch offene Fenster. Warten Sie eine Minute und zünden Sie den Brenner erneut. Gelbe Flamme Die Löcher im Flammenstreuer sind verstopft. Reinigen Sie den Flammenstreuer. Ein anders Gas wird verwendet. Überprüfen Sie das verwendete Gas.20

Problem Mögliche Ursache Lösung Gasgeruch Gasleck. Unterbrechen Sie sofort die Verwendung des Geräts und schließen Sie das mittlere Ventil. Öffnen Sie das Fenster zum Lüften. Rufen Sie von einem anderen Raum aus den Kundendienst an. Sollte sich das Problem nicht lösen lassen, kontaktieren Sie den Kundendienst. Gasspezikation Model 10033131, 10034108, 10038374, 10038375 Gasart und Druck Wärmeeintrag Starkbrenner Sparbrenner 3,0 kW (218 g/h) 1,0 kW (73 g/h) G30 50 mbar 0,75 0,43 G31 37 mbar 0,85 0,50 G30 29 mbar 0,85 0,50 G20 20 mbar 1,30 0,72 G20 13 mbar 1,45 0,8421

EU-PRODUKTDATENBLATT Dieses Dokument dient dem Nachweis der Konformität mit der Verordnung (EU) Nr. 66/2014. Angaben nach EN 30-2-1:2015 Die Energieefzienz von Gasbrennern in einer Haushaltskochmulde wird wie folgt berechnet: Symbol Brenner Wert Einheit Modellkennung 10033131, 10038374, 10038375 Art der Kochmulde Gaskochmulde Anzahl der Gasbrenner -- -- 2 -- Energieefzienz je Gasbrenner

gas hob G20 59,1 % G30 60,3 % Symbol Brenner Wert Einheit Modellkennung

Art der Kochmulde Gaskochmulde Anzahl der Gasbrenner -- -- 2 -- Energieefzienz je Gasbrenner

SPEZIELLE ENTSORGUNGSHINWEISE FÜR

VERBRAUCHER IN DEUTSCHLAND

Entsorgen Sie Ihre Altgeräte fachgerecht. Dadurch wird gewährleistet, dass die Altgeräte umweltgerecht verwertet und negative Auswirkungen auf die Umwelt und menschliche Gesundheit vermieden werden. Bei der Entsorgung sind folgende Regeln zu beachten:

• Jeder Verbraucher ist gesetzlich verpichtet, Elektro- und Elektronikaltgeräte (Altgeräte) sowie Batterien und Akkus getrennt vom Hausmüll zu entsorgen. Sie erkennen die entsprechenden Altgeräte durch folgendes Symbol der durchgestrichene Mülltonne (WEEE Symbol).

• Sie haben Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der Abgabe an einer Entsorgungsstelle vom Altgerät zerstörungsfrei zu trennen.

• Bestimmte Lampen und Leuchtmittel fallen ebenso unter das Elektro- und Elektronikgesetz und sind dementsprechend wie Altgeräte zu behandeln. Ausgenommen sind Glühbirnen und Halogenlampen. Entsorgen Sie Glühbirnen und Halogenlampen bitte über den Hausmüll, sofern Sie nicht das WEEE Symbol tragen.

• Jeder Verbraucher ist für das Löschen von personenbezogenen Daten auf dem Elektro- bzw. Elektronikgerät selbst verantwortlich. Rücknahmepicht der Vertreiber Vertreiber mit einer Verkaufsäche für Elektro- und Elektronikgeräte von mindestens 400 Quadratmetern sowie Vertreiber von Lebensmitteln mit einer Gesamtverkaufäche von mindestens 800 Quadratmetern, die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpichtet,

1. bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen Endnutzer ein

Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen und

2. auf Verlangen des Endnutzers Altgeräte, die in keiner äußeren Abmessung größer

als 25 Zentimeter sind, im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; die Rücknahme darf nicht an den Kauf eines Elektro- oder Elektronikgerätes geknüpft werden und ist auf drei Altgeräte pro Geräteart beschränkt.23

• Bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln ist die unentgeltliche Abholung am Ort der Abgabe auf Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 gemäß § 2 Abs. 1 ElektroG, nämlich „Wärmeüberträger“, „Bildschirmgeräte“ (Oberäche von mehr als 100 cm²) oder „Großgeräte“ (letztere mit mindestens einer äußeren Abmessung über 50Zentimeter) beschränkt. Für andere Elektro- und Elektronikgeräte (Kategorien 3, 5, 6) ist eine Rückgabemöglichkeit in zumutbarer Entfernung zum jeweiligen Endnutzer zu gewährleisten.

• Altgeräte dürfen kostenlos auf dem lokalen Wertstoffhof oder in folgenden Sammelstellen in Ihrer Nähe abgegeben werden: www.take-e-back.de

• Für Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 an bieten wir auch die Möglichkeit einer unentgeltlichen Abholung am Ort der Abgabe. Beim Kauf eines Neugeräts haben sie die Möglichkeit eine Altgerätabholung über die Webseite auszuwählen.

• Batterien können überall dort kostenfrei zurückgegeben werden, wo sie verkauft werden (z. B. Super-, Bau-, Drogeriemarkt). Auch Wertstoff- und Recyclinghöfe nehmen Batterien zurück. Sie können Batterien auch per Post an uns zurücksenden. Altbatterien in haushaltsüblichen Mengen können Sie direkt bei uns von Montag bis Freitag zwischen 08:00 und 16:00 Uhr unter der folgenden Adresse unentgeltlich zurückgeben: Chal-Tec Fulllment GmbH Norddeutschlandstr. 3 47475 Kamp-Lintfort

• Wichtig zu beachten ist, dass Lithiumbatterien aus Sicherheitsgründen vor der Rückgabe gegen Kurzschluss gesichert werden müssen (z. B. durch Abkleben der Pole).

• Finden sich unter der durchgestrichenen Mülltonne auf der Batterie zusätzlich die Zeichen Cd, Hg oder Pb ist das ein Hinweis darauf, dass die Batterie gefährliche Schadstoffe enthält. (»Cd« steht für Cadmium, »Pb« für Blei und »Hg« für Quecksilber). Hinweis zur Abfallvermeidung Indem Sie die Lebensdauer Ihrer Altgeräte verlängern, tragen Sie dazu bei, Ressourcen efzient zu nutzen und zusätzlichen Müll zu vermeiden. Die Lebensdauer Ihrer Altgeräte können Sie verlängern indem Sie defekte Altgeräte reparieren lassen. Wenn sich Ihr Altgerät in gutem Zustand bendet, könnten Sie es spenden, verschenken oder verkaufen.24

HINWEISE ZUR ENTSORGUNG

Wenn es in Ihrem Land eine gesetzliche Regelung zur Entsorgung von elektrischen und elektronischen Geräten gibt, weist dieses Symbol auf dem Produkt oder auf der Verpackung darauf hin, dass dieses Produkt nicht im Hausmüll entsorgt werden darf. Stattdessen muss es zu einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten gebracht werden. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen vor negativen Konsequenzen. Informationen zum Recycling und zur Entsorgung dieses Produkts, erhalten Sie von Ihrer örtlichen Verwaltung oder Ihrem Hausmüllentsorgungsdienst. HERSTELLER & IMPORTEUR (UK) Hersteller: Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland. Importeur für Großbritannien: Berlin Brands Group UK Limited PO Box 42 272 Kensington High Street London, W8 6ND United Kingdom25

MISE EN MARECHE ET UTILSATION
