Produkttyp	Monoblock-Klimagerät mobil
Modell	AC 2600 RVKT / AC 2600 KT
Marke	Taurus
Stromversorgung	220-240 V ~ 50 Hz
Nennkühlleistung	2,645 kW
Nennheizleistung	2,4 kW (nur Modell RVKT)
Stromverbrauch (Kühlen)	1,017 kW
Stromverbrauch (Heizen)	1,043 kW (nur Modell RVKT)
Energieeffizienz (EER)	2,60
COP (Heizen)	2,30 (nur Modell RVKT)
Kältemittel	R290 (Propan), 160 g
Schallleistungspegel	65 dB(A)
Funktionen	Kühlen, Heizen (RVKT), Entfeuchter, Lüfter
Lüftergeschwindigkeit	2 Stufen (hoch und niedrig)
Timer	Programmierbar bis 24 h (Ein- oder Ausschalten)
Temperaturbereich	16 °C bis 31 °C (Kühl- und Heizbetrieb)
Fernbedienungstyp	Infrarot, mit Batterien
Luftfilter	Waschbar, alle 2 Wochen reinigen
Wassertank	Mit Füllstandssensor, manuelle Entleerung durch Stopfen
Auto-Verdunstungsfunktion	Ja (im Kühlbetrieb)
Kompressorschutz	3 Minuten Verzögerung vor Neustart
Abluftschlauchabmessungen	Länge an die technischen Spezifikationen angepasst, nicht ändern
Erforderliche Raumfläche	Größer als 7,7 m²
Gewicht	Nicht angegeben

Häufig gestellte Fragen - AC 2600 RVKT TAURUS

Welches Kältemittel verwendet dieses Klimagerät und welche Vorsichtsmaßnahmen sind zu treffen?

Das Klimagerät verwendet R290 (Propan), ein entzündliches Gas (160 g). Es muss in einem Raum von mehr als 7,7 m² ohne Zündquellen (offene Flamme, Gasgeräte, elektrische Heizgeräte) installiert werden. Den Kreislauf nicht durchbohren oder verbrennen. Reparaturen müssen von einem zertifizierten Fachmann durchgeführt werden.

Wie installiere ich den Abluftschlauch?

Entfalten Sie den mitgelieferten Schlauch und schrauben Sie dessen Ende auf den Luftauslassanschluss. Verwenden Sie keine Schläuche mit anderen Abmessungen oder Materialien. Die Schlauchlänge ist an die Spezifikationen des Geräts angepasst.

Wie reinige ich den Luftfilter?

Reinigen Sie den Filter alle 2 Wochen. Tauchen Sie ihn vorsichtig in warmes Wasser mit einem milden Reinigungsmittel, spülen Sie ihn aus und lassen Sie ihn im Schatten trocknen, bevor Sie ihn wieder einsetzen. Ein verstopfter Filter verringert die Leistung.

Was tun, wenn die Anzeige für vollen Wassertank leuchtet?

Das Gerät schaltet sich in den Standby-Modus. Entfernen Sie den Ablassstopfen, um das Wasser abzulassen, und schalten Sie das Gerät wieder ein. Im Kühlbetrieb reduziert die Auto-Verdunstung die Häufigkeit des Entleerens.

Der Kompressor startet nicht, was ist zu überprüfen?

Überprüfen Sie, ob das Gerät eingesteckt ist und der Wassertank nicht voll ist. Der Kompressorschutz kann ebenfalls aktiv sein: Warten Sie 3 Minuten nach dem Einschalten oder nach einem Temperaturabfall.

Welche Fehlercodes sind möglich?

E0 : Temperatursensorfehler. E2/E4 : Wassertank voll. Konsultieren Sie die Bedienungsanleitung für Lösungen.

Kann der Heizmodus bei allen Modellen verwendet werden?

Nein, der Heizmodus (Wärmepumpe) ist nur beim Modell AC2600RVKT verfügbar. Das Modell AC2600KT bietet nur Kühlen, Entfeuchten und Lüften.

Wie stelle ich den Timer ein?

Drücken Sie die Taste F (Timer). Wenn das Gerät ausgeschaltet ist, stellen Sie die Einschaltzeit ein (max. 24 h). Wenn es eingeschaltet ist, stellen Sie die Ausschaltzeit ein. Verwenden Sie die Tasten + und - zum Einstellen.

Welche Sicherheitsabstände sind einzuhalten?

Stellen Sie das Gerät mindestens 30 cm von allen Gegenständen (Wänden, Möbeln) entfernt auf. Decken Sie die Lufteinlässe/-auslässe nicht ab. Sorgen Sie für ausreichende Belüftung und eine ebene, stabile Oberfläche.

Wie pflege ich das Gerät nach dem Gebrauch?

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Reinigen Sie es mit einem feuchten Tuch (keine Lösungsmittel oder Scheuermittel). Reinigen Sie den Luftfilter. Lagern Sie es an einem trockenen Ort. Entfernen Sie die Batterien aus der Fernbedienung.

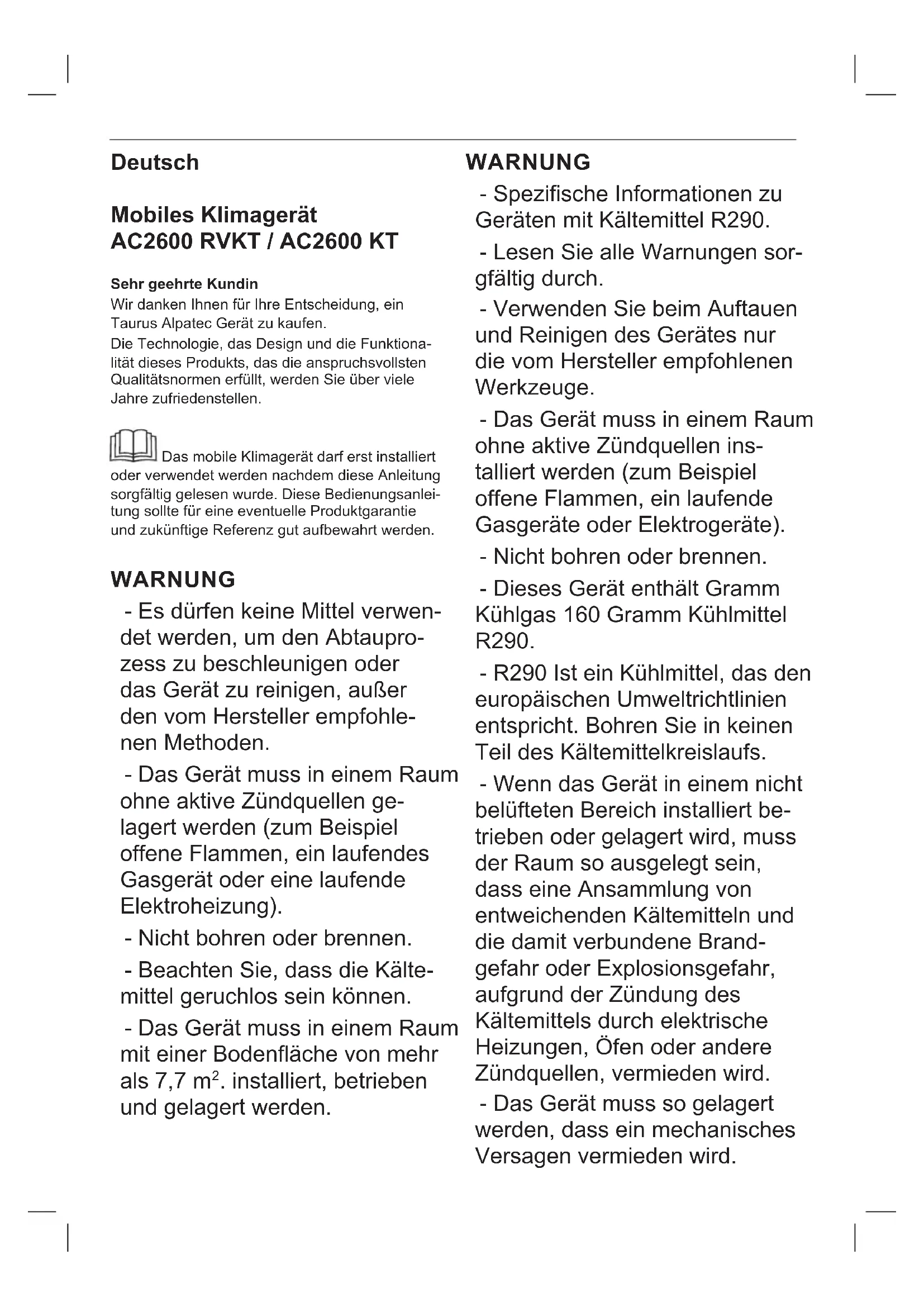

BEDIENUNGSANLEITUNG AC 2600 RVKT TAURUS

Wir danken Ihnen für Ihre Entscheidung, ein Taurus Alpatec Gerät zu kaufen.

Die Technologie, das Design und die Funktionalität dieses Produkts, das die anspruchsvollsten Qualitätsnormen erfüllt, werden Sie über viele Jahre zufriedenstellen.

Das mobile Klimagerät darf erst installiert oder verwendet werden nachdem diese Anleitung sorgfältig gelesen wurde. Diese Bedienungsanleitung sollte für eine eventuelle Produktgarantie und zukünftige Referenz gut aufbewahrt werden.

WARNUNG

• Es dürfen keine Mittel verwendet werden, um den Abtauprozess zu beschleunigen oder das Gerät zu reinigen, außer den vom Hersteller empfohlenen Methoden.

• Das Gerät muss in einem Raum ohne aktive Zündquellen gelagert werden (zum Beispiel offene Flammen, ein laufendes Gasgerät oder eine laufende Elektroheizung).

• Nicht bohren oder brennen.

• Beachten Sie, dass die Kältemittel geruchlos sein können.
• Das Gerät muss in einem Raum mit einer Bodenfläche von mehr als 7,7 m². installiert, betrieben und gelagert werden.

WARNUNG

• Spezifische Informationen zu Geräten mit Kältemittel R290.
• Lesen Sie alle Warnungen sorgfältig durch.
• Verwenden Sie beim Auftauen und Reinigen des Gerätes nur die vom Hersteller empfohlenen Werkzeuge.

• Das Gerät muss in einem Raum ohne aktive Zündquellen installiert werden (zum Beispiel offene Flammen, ein laufende Gasgeräte oder Elektrogeräte).

• Nicht bohren oder brennen.

• Dieses Gerät enthält Gramm Kühlgas 160 Gramm Kühlmittel R290.
• R290 Ist ein Kühlmittel, das den europäischen Umweltrichtlinien entspricht. Bohren Sie in keinen Teil des Kältemittelkreislaufs.
• Wenn das Gerät in einem nicht belüfteten Bereich installiert betrieben oder gelagert wird, muss der Raum so ausgelegt sein, dass eine Ansammlung von entweichenden Kältemitteln und die damit verbundene Brandgefahr oder Explosionsgefahr, aufgrund der Zündung des Kältemittels durch elektrische Heizungen, Öfen oder andere Zündquellen, vermieden wird.
• Das Gerät muss so gelagert werden, dass ein mechanisches Versagen vermieden wird.

- Personen, die am Kältemittelkreislauf arbeiten oder diesen betreiben, müssen über eine entsprechende Zertifizierung von einer akkreditierten Organisation verfügen, um die Kompetenz im Umgang mit den Kältemitteln nach einer anerkannten spezifischen Bewertung der Industrieverbände zu gewährleisten.

- Die Reparaturen müssen auf Grundlage der Empfehlung des Herstellers erfolgen. Wartungs- und Reparaturarbeiten, welche die Unterstützung von anderem Fachpersonal erfordern, müssen unter der Aufsicht einer Person durchgeführt werden, die im Umgang von brennbaren Kältemitteln spezialisiert ist.

RATSCHLÄGE UND SICHER- HEITSHINWEISE

- Personen, denen es an Wissen im Umgang mit dem Gerät mangelt, geistig behinderte Personen oder Kinder ab 8 Jahren dürfen das Gerät nur unter Aufsicht oder Anleitung über den sicheren Gebrauch des Gerätes, so dass sie die Gefahren, die von diesem Gerät ausgehen, verstehen, benutzen.

- Dieses Gerät ist kein Spielzeug. Kinder nicht unbeaufsichtigt lassen, um sicherzustellen, dass sie das Gerät nicht als Spiel-

zeug verwenden.

- Kinder dürfen die Reinigung und Pflege des Geräts nur unter Aufsicht vornehmen.

- Das Gerät gemäß den nationalen Verkabelungsregeln installieren.

- Es muss eine Abstand von 30 cm zwischen den Wänden oder anderen Hindernissen und dem Gerät eingehalten werden. Decken Sie die Seitenteile des Geräts nicht ab, lassen Sie einen Freiraum von mindestens 30 cm rund um das Gerät.

- Das Gerät benötigt eine geeignete Lüftung zum Betrieb.

- Die im Gerät verwendete Sicherung ist vom folgenden Typ: AC2A, seine Eigenschaften sind: 250V.

- Wenn der Netzanschluss beschädigt ist, muss er ersetzt werden. Bringen Sie das Gerät zu einem zugelassenen Technischen Kundendienst. Versuchen Sie nicht, das Gerät selbst auseinanderzubauen und zu reparieren. Dabei kann es zu Gefahrensituationen kommen.

- Vergewissern Sie sich, dass die Spannung auf dem Typenschild mit der Netzspannung übereinstimmt, bevor Sie den Apparat an das Stromnetz anschließen.

- Das Gerät an ein Stromnetz mit mindestens 16 Ampere anschließen.

- Der Stecker des Geräts muss mit dem Steckdosentyp des Stromanschlusses übereinstimmen. Der Gerätestecker darf unter keinen Umstän-

den modifiziert werden. Keine Adapter für den Stecker verwenden.

- Nicht mit Gewalt am elektrischen Anschlusskabel ziehen. Benutzen Sie das elektrische Kabel nicht zum Anheben oder Transportieren des Geräts. Den Stecker nicht am Kabel aus der Dose ziehen.

- Kabel nicht um das Gerät rollen.

- Achten Sie darauf, dass das Elektrokabel nicht eingeklemmt oder geknickt wird.

- Achten Sie darauf, dass das elektrische Verbindungskabel nicht mit heißen Teilen des Geräts in Kontakt kommt.

- Überprüfen Sie den Zustand des elektrischen Verbindungskabels. Beschädigte oder verwickelte Kabel erhöhen das Risiko von elektrischen Schlägen.

- Es empfiehlt sich, durch den Einbau einer Differenzstrom-Schutzeinrichtung mit einem Nennauslösestrom von nicht mehr als 30 mA einen zusätzlichen Schutz an der Elektroinstallation, die das Gerät versorgt, anzubringen. Konsultieren Sie einen Installateur.

- Berühren Sie den Stecker nicht mit feuchten Händen.

- Das Gerät darf nicht mit beschädigtem elektrischem Kabel oder Stecker verwendet werden.

- Sollte ein Teil der Geräteverkleidung strapaziert sein, ist die Stromzufuhr umgehend zu unterbrechen, um die Möglichkeit eines elektrischen Schlags zu vermeiden.

- Das Gerät nicht benutzen, wenn es heruntergefallen ist, sichtbare Schäden aufweist oder undicht ist.

- Dieses Gerät ist nicht für den Gebrauch im Außenbereich geeignet.

- Wenn das Gerät im selben Raum mit anderen Geräten oder Brenngasgeräten einsetzt wird, muss dieser über eine gute Lüftung verfügen.

- Nicht an Stellen platzieren, an denen das Gerät der direkten Sonneneinstrahlung ausgesetzt ist.

- Stellen Sie das Gerät auf eine ebene und stabile, für hohe Temperaturen geeignete Oberfläche, außer Reichweite von Hitzequellen und möglichen Wasserspritzern.

- Das Gerät nicht im Freien benutzen oder aufbewahren.

- Das Gerät niemals Regen oder Feuchtigkeit aussetzen. Wasser, das eventuell in das Gerät gelangt, erhöht die Elektroschockgefahr.

- WARNUNG: Das Gerät nicht in Wassernähe benützen.

- Nicht mit Gewalt am elektrischen Anschlusskabel ziehen. Benutzen Sie das elektrische Kabel nicht zum Anheben oder Transportieren des Geräts. Den Stecker nicht am Kabel aus der Dose ziehen. Das Gerät von Wärmequellen und scharfen Kanten fernhalten.

BENUTZUNG UND PFLEGE:

- Vor jedem Gebrauch des Geräts das Stromkabel vollständig abwickeln.

- Benützen Sie das Gerät nicht, wenn der An-/Ausschalter nicht funktioniert. Nicht die Räder vom Gerät entfernen. Das Gerät nicht bewegen, während es in Betrieb ist.

- Verwenden die Griffe, um das Gerät zu heben oder zu tragen.

- Solange das Gerät in Betrieb oder ans Netz geschlossen ist, darf es nicht umgedreht werden.

- Ziehen Sie den Stecker heraus und lassen Sie das Gerät abkühlen, bevor Sie mit der Reinigung beginnen.

- Dieser Apparat dient ausschließlich für Haushaltszwecke und ist für professionellen oder gewerblichen Gebrauch nicht geeignet.

-Dieses Gerät darf nicht von Kindern und/oder Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten bzw. ohne ausreichende Erfahrung und Kenntnisse verwendet werden.

- Das Gerät darf keinen extremen Temperaturen ausgesetzt werden. Das Gerät an einem trockenen, staubfreien und vor Sonnenlicht geschützten Ort aufbewahren. Das Gerät nie am Stromnetz angeschlossen und ohne Aufsicht lassen. Sie sparen dadurch Energie und verlängern die Gebrauchsdauer des Gerätes.

- Unsachgemäße Verwendung bzw. Nichteinhaltung der Gebrauchsanweisung kann Gefahren zur Folge haben und führt zum Erlöschen der Garantieansprüche sowie der Haftung des Herstellers.

BEZEICHNUNG

A An-/Aus

B Temperatur / Zeit +

C Temperatur / Zeit –

D Modus Kühlen / Luftbefeuchter / Ventilator / Wärmemodus*

E Leistung

F Timer

G Display

(*) Nur für das AC2600RVKT verfügbar

ANZEIGEN

a Wasserbehälter voll

b Leistung 1

c Leistung 2

d Timer

e Kühl-Funktion

f Luftbefeuchter-Funktion

g Ventilator

h Wärmemodus*

(*) Nur für das AC2600RVKT verfügbar

FERNBEDIENUNG

1 Leistung

2 + Temperatur / Zeit

3 Temperatur / Zeit

4 Modus

5 Zeituhr

6 Ein/Aus

AUFSTELLUNG

• Vergewissern Sie sich, dass Sie das gesamte Verpackungsmaterial des Produkts entfernt haben.
• Beachten Sie die gesetzlichen Vorschriften hinsichtlich der Sicherheitsentfernung von anderen Elementen, wie Rohre, elektrische Leitungen usw.
• Überprüfen Sie, ob das Gerät gut planiert am Boden steht
• Die Öffnungen des Geräts dürfen weder abgedeckt noch verstopft werden.
• Der Stecker muss leicht erreichbar sein, um ihn im Notfall aus der Steckdose ziehen zu können.

MONTAGE DES ABLUFTSCHLAUCHS:

• Ziehen Sie den Schlauch gerade und schrauben Sie sein Ende an den Abluftstutzen.
• Die Länge des Schlauchs entspricht den technischen Merkmalen des Geräts. Verwenden Sie keine Abluftschläuche mit anderen Abmessungen oder aus anderem Material, da es dadurch zu Fehlern kommen kann.

BENUTZUNGSHINWEISE

BENUTZUNG:

• Vor Anschluss das Kabel völlig ausrollen.
• Schließen Sie das Gerät an das Stromnetz an.
• Das Gerät richtig positionieren, um den Luftstrom in die gewünschte Richtung zu lenken.
• Betätigen Sie zum Einschalten des Geräts den Ein-/Ausschalter (A).
• Stellen Sie den gewünschten Modus ein (D).
• Wählen Sie die gewünschte Geschwindigkeit (E).

ZEITUHRFUNKTION:

TIMER FÜR DIE EINSCHALTFUNKTION EINSTELLEN

• Betätigen Sie bei ausgeschaltetem Gerät die Taste „F“ und stellen Sie die Einschaltzeit mithilfe der Tasten zum Einstellen von Temperatur und Zeit ein.
• Die Einschaltzeit kann in einem Zeitfenster von bis zu 24 Stunden eingestellt werden.
• Die programmierte bzw. verbleibende Zeit wird auf dem Display angezeigt (G).

TIMERFÜRDIEAUSSCHALTFUNKTIONEINSTELLEN:

• Betätigen Sie bei eingeschaltetem Gerät die Taste „F“ und stellen Sie die Ausschaltzeit mithilfe der Tasten zum Einstellen von Temperatur und Zeit ein.
• Die Ausschaltzeit kann in einem Zeitfenster von bis zu 24 Stunden eingestellt werden.
• Die programmierte bzw. verbleibende Zeit wird auf dem Display angezeigt (G).

KÜHL-MODUS:

• Den Modus (D) betätigen, um die Kühlfunktion anzuwählen. Die Anzeige für die Kühlfunktion beginnt zu leuchten (e).
• Stellen Sie die Temperatur mit + oder innerhalb eines Temperaturbereichs von 16\~31°C (61\~88°F) ein.
• Wenn Sie + oder einmal betätigen, erhöht bzw. verringert sich die Einstelltemperatur schrittweise.
• Zum Anwählen einer hohen oder geringeren Geschwindigkeit des Ventilators, (E) betätigen.

HEIZBETRIEB\*

Drücken Sie die "D" -Taste, bis das "h" -Symbol erscheint.

• Drücken Sie die Taste "TEMP +" oder "TEMP-", um eine gewünschte Raumtemperatur auszuwählen (16 °C - 31 °C)
• Drücken Sie die Taste "E", um die Windgeschwindigkeit auszuwählen.

(*) Nur für das AC2600RVKT verfügbar

VENTILATOR-MODUS:

• Modus (D) betätigen, um den Ventilator-Modus anzuwählen. Die Anzeige für den Ventilator-Modus beginnt zu leuchten (g).
• Zum Anwählen einer höheren oder geringeren Leistung (E) betätigen.

MODUS LUFTENTFEUCHTER:

- Um den Modus Luftentfeuchtung anzuwählen, (D) betätigen. Die Anzeige für die Luftbefeuchter-Funktion beginnt zu leuchten (f).

- Kompressorschutz:

- Drei Minuten nach Betätigen der Taste (Einschalten) / Neustart-Taste beginnt der Kompressor zu funktionieren.

- Schutz des Wasserbehälters:

- Wenn der Wasser-Füllstand an der unteren Platte über das Sicherheitsniveau ansteigt, gibt das Gerät automatisch eine Warnmeldung.

- Bitte lassen Sie das Wasser aus dem Gerät ab. Folgen Sie dabei den Anweisungen in dem Kapitel „Ablassen des Wassers“.

ABLASSEN DES WASSERS:

- Wenn der Wasserbehälter voll ist, leuchtet die Anzeige auf dem Display auf.

- Das Gerät geht auf den Standby-Modus (Stillsstand).

- Entfernen Sie den Stopfen, um das Wasser abzulassen. Schalten Sie das Gerät aus und erneut ein. Es funktioniert dann wieder korrekt.

- Dieses Modell verfügt im Kühl-Modus über eine automatische Verdampfungsfunktion. Um eine bessere Kühlwirkung zu erzielen, lassen Sie bitte nicht ständig Wasser ab.

NACH DER BENUTZUNG DES GERÄTS:

- Das Gerät mit dem Ein-/Ausschalter (A) ausschalten

- Den Stecker aus der Netzdose ziehen.

- Ziehen Sie den Stecker heraus und lassen Sie das Gerät abkühlen, bevor Sie mit der Reinigung beginnen.

- Reinigen Sie die elektrische Einheit und den Netzstecker mit einem feuchten Tuch und trocknen Sie diese danach ab. NIEMALS IN WASSER ODER EINE ANDERE FLÜSSIGKEIT EINTAUCHEN.

REINIGUNG

- Reinigen Sie das Gerät mit einem feuchten Tuch mit ein paar Tropfen Reinigungsmittel. Verwenden Sie zur Reinigung des Geräts weder Löseoder Scheuermittel noch Produkte mit einem sauren oder basischen pH-Wert wie z.B. Lauge.

- Die Steckdose nicht in Wasser oder andere Flüssigkeiten tauchen und nicht unter den Wasserrhahn halten. Wenn das Gerät nicht in einen

sauberen Zustand gehalten wird,

- kann sich der Zustand seiner Oberfläche verschlechtern, seine Lebenszeit negativ beeinflusst und gefährliche Situationen verursacht werden.

REINIGEN DES LUFTFILTERS:

- Reinigen Sie die Luftfilter alle 2 Wochen. Wenn Staub den Luftfilter verstopft, wird seine Wirkung reduziert.

- Waschen Sie die Filter, indem Sie diese vorsichtig in warmes Wasser mit einem neutralen Waschmittel tauchen, anschließend klarspülen und dann an einem schattigen Ort vollständig trocknen lassen.

- Setzen Sie dann die gereinigten Filter wieder ein.

NACH DER REGELMÄSSIGEN WARTUNG:

- Schalten Sie das Gerät aus und ziehen Sie den Stecker aus dem Netz.

- Ziehen Sie den Abluftschlauch aus dem Gerät und lagern Sie ihn sorgfältig.

- Stellen Sie das Gerät an einen trockenen Ort.

- Entnehmen Sie die Batterien aus der Fernbedienung und bewahren Sie diese auf.

STÖRUNGEN UND REPARA- TUR

- Bei Schäden und Störungen bringen Sie das Gerät zu einem zugelassenen Technischen Kundendienst. Versuchen Sie nicht, das Gerät selbst auseinanderzubauen und zu reparieren. Das könnte Gefahren zur Folge haben.

- Jede Person, die an einem Kältemittelkreislauf arbeitet, muss über ein gültiges Zertifikat von einer anerkannten Industrie Bewertungsbehörde verfügen, welches seine Kompetenz im sicheren Umgang mit Kältemitteln gemäß einer anerkannten Industrie Bewertungsbehörde autorisiert.

- Die Wartung darf nur gemäß den Empfehlungen des Geräteherstellers durchgeführt werden. Wartungsund Reparaturarbeiten, welche die Unterstützung von anderem Fachpersonal erfordern, müssen unter Aufsicht einer kompetenten Person, im Umgang von brennbaren Kältemitteln, durchgeführt werden.

Lösungen zur Behebung kleiner Störungen können Sie der folgenden Tabelle entnehmen:

Anomalien Ursachen Lösungen
Das Gerät funktioniert nicht. Keine Stromversorgung.Anzeige für Wasserbehälter voll leuchtet		Schalten Sie das Gerät einEntleeren Sie den WasserbehälterSchalten Sie das Gerät nach dem Entleeren erneut ein
Das Gerät scheint nicht zu funktionieren	Fenster oder Türen offenFilter stark verschmutztLufteingang oder -ausgang blockiertDie Zimmertemperatur liegt unterhalb der eingestellten Temperatur	Die Gardinen zuziehenFenster schließenLuftfilter reinigen oder austauschenBehälter reinigenTemperatureinstellung ändern
Laute Geräusche des Geräts Gerät steht nicht auf ebener Oberfläche		Stellen Sie das Gerät auf eine ebene Fläche, die seinem Gewicht standhält
Der Kompressor funktioniert nicht	Die Schutzfunktion für Überhitzung ist aktiviert	Schalten Sie das Gerät nach 3 Minuten wieder ein, wenn die Temperatur gesunken ist

Fehlercodes Bedeutung
E0: Fehler des Temperatursensors
E2/E4: Wasserbehälter voll

Kältemittel

Das Gerät enthält brennbares

FÜR DIE EU-AUSFÜHRUNGEN DES PRODUKTS UND/ODER FÜR LÄNDER, IN DENEN DIESEVORSCHRIFTENANZUWENDENSIND:

ÖKOLOGIE UND RECYCLING DES PRO- DUKTS

• Die zur Herstellung des Verpackungsmaterials dieses Geräts verwendeten Materialien sind im Sammel-, Klassifizierungsund Recyclingsystem integriert. Wenn Sie es entsorgen möchten, können Sie die öffentlichen Container für die einzelnen Materialarten verwenden.
• Das Produkt ist frei von umweltschädlichen Konzentrationen von Substanzen.

Dieses Symbol weist darauf hin, dass das Produkt, wenn Sie es am Ende seiner Lebensdauer entsorgen wollen, in geeigneter Weise bei einer zugelassenen Entsorgungsstelle abzugeben ist, um die getrennte Sammlung von Elektround

Elektronikgeräte-Abfall (WEEE) sicherzustellen.

Dieses Symbol bedeutet, dass das Produkt Batterien beinhalten kann, die vor der Entsorgung entnommen werden sollen. Beachten Sie, dass die Batterien

in dafür geeigneten Containern entsorgt werden müssen. und nicht ins Feuer geworfen werden dürfen.

Dieses Gerät erfüllt die Richtlinie 2014/35/EU über Niederspannung, die Richtlinie 2014/30/EU über elektromagnetische Verträglichkeit, die Richtlinie 2011/65/EU zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten und die Richtlinie 2009/125/EC über die Anforderungen an die umweltgerechte Gestaltung energiebetriebener Produkte.

Modell AC2600RVKT / AC2600RT
Nennkühlleistung (Prated Für Kühlung) 2,645 kW
Nennheizleistung (Prated Für Heizung)* 2,4 kW
Nennleistung für die Kühlung (PEER) 1,017 kW
Nennleistung für die Heizung (PCOP)* 1,043 kW
Nominaler Energieeffizienzfaktor (EERd) 2,60
Nenn-Leistungszahl im Kühlbetrieb (COPd) 2,30
Leistungsaufnahme im Standby (PSB) 0,5 W
Stromverbrauch vom Einleitungssystem / Zweileitungssystem (QDD, QSD) Kühlung:QSD: 1,017 kWh/hHeizung:*QSD: 1,043 kWh/h
Schalleistungspegel (LWA) 65 dB(A)
Treibhauspotenzial (GWP) 3 kgCO	2 eq.

(*) Nur für das AC2600RVKT verfügbar

ANWEISUNGENZURREPARA- TUR VON GERÄTEN, DIE R290 ENTHALTEN

ALLGEMEINE ANWEISUNGEN KONTROLLE DES BEREICHES

- Vor Beginn der Arbeiten an Systemen, die brennbare Kältemittel enthalten, sind Sicherheitskontrollen erforderlich, um sicherzustellen, dass das Risiko einer Entzündung minimiert wird. Um das Kühlsystem zu reparieren, müssen die folgenden Vorsichtsmaßnahmen beachtet werden, bevor an dem System gearbeitet wird.

ARBEITSVERFAHREN

- Die Arbeiten müssen mit einem kontrollierten Verfahren durchgeführt werden, um das Risiko des Vorhandenseins eines entflammbaren Gases oder Dampfes, während der Arbeiten zu minimieren.

ALLGEMEINER ARBEITSBEREICH

- Das gesamte Wartungspersonal und andere in der Umgebung tätige Personen erhalten Anweisungen über die Art der Arbeit, die ausgeführt wird. Arbeiten in engen Räumen müssen vermieden werden. Der Bereich um den Arbeitsbereich muss abgesperrt werden. Es muss sichergestellt werden, dass die Bedingungen in diesem Bereich durch die Kontrolle der

brennbaren Materialien gesichert wurden.

DAS VORHANDENSEIN VON KÜHLMITTEL PRÜFEN

- Der Bereich muss vor und während der Arbeit mit einem geeigneten Kältemitteldetektor überprüft werden, um sicherzustellen, dass der Techniker die potenziell brennbaren Atmosphären kennt. Es muss sichergestellt werden, dass die verwendete Leckschutzgeräte für die Verwendung mit brennbaren Kältemitteln geeignet ist, das heißt, Antibeschlag, ordnungsgemäße Abdichtung und eigensicher.

VORHANDENSEIN VON FEUERLÖSCHER

- Wenn an der Kühleinrichtung oder an einem damit verbundenen Teil heiße Arbeiten durchgeführt werden sollen, müssen geeignete Feuerlöschgeräte zur Verfügung stehen. Es muss eine Trockenpulveroder CO2 Feuerlöscher im Arbeitsbereich vorhanden sein.

KEINE ZÜNDQUELLEN

- Keine Person, die Arbeiten in Verbindung mit einem Kühlsystem ausführt, bei dem Rohrleitungen mit brennbaren Kältemittelanteilen exponiert werden, darf eine Zündquelle so verwenden, dass ein Brand oder eine Explosion verursacht werden kann. Alle möglichen Entzündungsquellen, einschließlich Zigaretten, müssen

weit genug vom Installations-, Reparatur-, und Entsorgungsbereich, wo entflammbare Kältemittel in den umgebenden Raum freigesetzt werden können, entfernt sein. Vor Beginn der Arbeiten muss der Bereich um das Gerät herum überprüft werden, um sicherzustellen, dass keine Brandgefahr oder Zündgefahr besteht. Es müssen Rauchverbotsschilder angebracht werden.

BELÜFTETER BEREICH

- Stellen Sie sicher, dass der Bereich geöffnet oder ausreichend belüftet ist, bevor Sie das System demontieren oder heiße Arbeiten ausführen. Während der Arbeitszeitraums, muss ein gewisses Maß an Belüftung aufrechterhalten werden. Die Belüftung muss das freigesetzte Kältemittel sicher verteilen und vorzugsweise extern in die Atmosphäre austreten lassen.

KONTROLLEN AN DEN KÜHLGERÄTEN

- Wenn elektrische Komponenten ausgewechselt werden, müssen sie für den Zweck und die richtige Spezifikation geeignet sein. Die Wartungs- und Instanthaltungsrichtlinien des Herstellers müssen jederzeit befolgt werden. Wenden Sie sich im Zweifelsfall an die technische Abteilung des Herstellers. Die folgenden Überprüfungen gelten für Einrichtungen, die brennbare Kältemittel verwenden: Die Größe der Ladung richtet sich nach der Größe des Raums, in dem die Kältemittel enthaltenden Teile installiert sind; Die Belüftungsgeräte und Ausgänge müssen ordnungsgemäß funktionieren und dürfen nicht blockiert sein; Bei Verwendung eines indirekten Kühlkreislaufs muss die Existenz von Kältemittel im Sekundärkreislauf überprüft werden; Die Markierung am Gerät muss sichtbar und lesbar sein. Unlesbare Schilder und Bezeichnungen müssen korrigiert werden; Rohre oder Kühlkomponenten müssen an einer Position installiert sein, an der es unwahrscheinlich ist, dass sie einer Substanz ausgesetzt sind, welche die Komponenten mit Kältemittel korrodieren können, es sei denn, die Bauteile bestehen aus korrosionsbeständigen Materialien oder sie ausreichend gegen Korrosion geschützt sind.

KONTROLLE DER ELEKTRISCHEN GERÄTE

- Die Reparatur und Wartung der elektrischen Komponenten müssen erste Sicherheitskontrollen und Prüfverfahren der Komponenten umfassen. Wenn ein Fehler vorliegt, der die Sicherheit beeinträchtigen könnte, darf die Versorgungsspannung nicht verbunden werden,

bis eine zufriedenstellende Lösung gefunden wurde. Wenn der Fehler nicht sofort behoben werden kann, aber die Operation fortgesetzt werden muss, sollte eine entsprechende temporäre Lösung verwendet werden. Dies muss dem Eigentümer des Geräts gemeldet, so dass alle Parteien benachrichtigt werden.

- Die anfänglichen Sicherheitsprüfungen müssen sicherstellen, dass die Kondensatoren entladen sind: Dies muss auf eine sichere Art und Weise erfolgen, um mögliche Funkenbildung zu vermeiden; Beim Laden, Wiederherstellen oder Spülen des Systems dürfen keine aktiven elektrischen Kabel und Komponenten freigelegt werden; Der Erdanschluss muss dauerhaft angeschlossen sein.

REPARATUREN ABGEDICHTETER KOMPONENTEN

- Bei der Reparatur abgedichteter Bauteile muss die Versorgungsspannung von den entsprechenden Geräten getrennt werden, bevor die Dichtungen usw. entfernt werden. Wenn eine dauerhafte Spannungsversorgung für den Betrieb während der Reparatur unbedingt erforderlich ist, muss sich die Leckerkennung an dem kritischsten Punkt befinden, um mögliche Gefahrensituationen zu melden.

- Bei der Arbeit mit elektrischen Bauteilen muss besonders darauf geachtet werden das Gehäuse nicht zu modifizieren, so dass keine Beeinträchtigung des Schutzniveaus verursacht wird. Dazu gehören auch beschädigte Kabel, übermäßige Anzahl an Verbindungen, Anschlüsse, die nicht den Originalspezifikationen entsprechen, beschädigte Dichtungen, falsch angezogene Kabeldurchführungen usw. Eine sichere Montage des Gerätes muss sichergestellt werden. Stellen Sie sicher, dass die Dichtungen oder Dichtungsmaterialien nicht abgenutzt sind und somit den Austritt von brennbaren Atmosphären nicht mehr verhindern. Ersatzteile müssen den Herstellerangaben entsprechen.

- HINWEIS: Die Verwendung von Silikon Dichtungsmittel kann die Wirksamkeit einiger Arten von Leckerkennungsgeräten verhindern. Eigensichere Komponenten dürfen nicht isoliert werden, bevor an ihnen gearbeitet wird.

REPARATUR VON EIGENSICHEREN KOMPONENTEN

- Legen Sie keine dauerhaften induktiven oder kapazitiven Lasten auf den Schaltkreis an, ohne sicherzustellen, dass die zulässige Spannung und Stromstärke für das verwendete Gerät nicht

überschritten wird.

- Die eigensicheren Komponenten sind die einzigen Typen, die in Gegenwart von entflammbaren Atmosphären funktionieren können. Das Prüfgerät muss über die richtige Eignung verfügen. Die Komponenten dürfen nur mit den vom Hersteller vorgegebenen Ersatzteilen, erneuert werden. Andere Bauteile können die Entzündung von Kältemittel in der Atmosphäre durch ein Leck verursachen.

VERKABELUNG

- Es muss sichergestellt werden, dass die Verkabelung keinem Verschleiß, Korrosion, übermäßigem Druck, Vibrationen, scharfen Kanten oder anderen nachteiligen Umwelteinflüssen ausgesetzt ist. Bei der Überprüfung müssen auch die Auswirkungen durch Abnutzung oder dauerhaften durch Vibrationsquellen wie Kompressoren oder Ventilatoren berücksichtigt werden.

ERKENNUNG VON ENTFLAMMBAREN KÄL-TEMITTELN.

- Unter keinen Umständen dürfen mögliche Zündquellen bei der Suche oder Erkennung von Kältemittellecks verwendet werden. Es darf kein Halogenbrenner verwendet werden (oder andere Detektoren, die offene Flammen verwenden).

METHODEN DER LECKERKENNUNG

- Die folgenden Methoden zur Leckerkennung gelten für Systeme, die brennbare Kältemittel enthalten. Es müssen elektronische Leckerkennungsgeräte verwendet werden, um brennbare Kältemittel zu erkennen, aber die Empfindlichkeit ist möglicherweise nicht ausreichend oder erfordert eine Neukalibrierung. (Das Leckerkennungsgerät muss in einem Bereich ohne Kältemittel kalibriert werden). Es muss sichergestellt werden, dass der Detektor keine potentielle Zündquelle darstellt und für das verwendete Kältemittel geeignet ist. Die Gerät zur Leckerkennung muss mit dem LFL Prozentsatz des Kältemittels eingestellt werden und es muss mit dem verwendeten Kältemittel kalibriert und der entsprechende Prozentsatz des Gases bestätigt werden (max. 25%). Die Flüssigkeiten zur Leckerkennung sind für den Einsatz mit den meisten Kältemitteln geeignet, aber die Verwendung chlorhaltiger Reinigungsmittel sollte vermieden werden, da das Chlor mit dem Kältemittel reagieren und die Kupferrohre korrodieren kann. Wenn ein Leck vermutet wird, müssen alle offenen Flammen entfernt / gelöscht werden. Wenn ein Kühlmittelleck ge-

funden wird, das einen Hartlötvorgang erfordert, muss das gesamte Kältemittel aus dem System zurückgewonnen oder in einen entfernten Teil des Systems vom Leck isoliert werden (mittels Absperrventilen). Vor und während des Lötprozesses muss Sauerstofffreier Stickstoff (OFN) durch das System gespült werden.

EXTRAKTION UND EVAKUIERUNG

- Wenn der Kältemittelkreislauf für Reparaturen oder für andere Zwecke unterbrochen wird, müssen konventionelle Verfahren verwendet werden. Aufgrund der vorhandenen Brandgefahr ist es wichtig, dass die besten Praktiken befolgt werden. Das folgende Verfahren muss beachtet werden: Das Kühlmittel entfernen; Den Kreislauf mit Schutzgas spülen; Evakuieren; Erneut mit Schutzgas spülen; Den Kreislauf durch Schneiden oder Schweißen öffnen. Die Kältemittelfüllung muss in geeigneten Rückgewinnungszyindern zurückgewonnen werden. Das System muss in OFN „gespült werden“, um das einen sicheren Betriebszustand zu erreichen. Dieser Prozess muss möglicherweise mehrmals wiederholt werden. Es darf keine Druckluft oder Sauerstoff für diesen Vorgang verwendet werden. Das Spülen sollte erreicht werden, indem das Vakuum im OFN System unterbrochen wird und dann befüllt wird, bis der Arbeitsdruck erreicht ist, dann wird in die Atmosphäre ausgestoßen und schließlich auf Vakuum reduziert. Dieser Vorgang muss wiederholt werden, bis sich kein Kältemittel mehr im System befindet. Wenn die letzte OFN Füllung verwendet wird, muss das System bei Atmosphärendruck entladen werden, damit die Arbeit ausgeführt werden kann. Dieser Vorgang ist unbedingt erforderlich, wenn Lötarbeiten an einer Rohrleitung durchgeführt werden sollen. Stellen Sie sicher, dass sich der Auslass der Vakuumpumpe nicht in der Nähe einer Zündquelle befindet und dass eine Belüftung vorhanden ist.

FÜLLVORGANG

• Zusätzlich zu herkömmlichen Füllvorgängen müssen die folgenden Anforderungen eingehalten werden.
• Stellen Sie sicher, dass bei der Verwendung der Füllgeräte keine Kontamination mit verschiedenen Kältemitteln auftritt. Die Schläuche oder Leitungen müssen so kurz wie möglich gehalten werden, um die Menge der enthaltenden Kältemittel zu minimieren.
• Die Zylinder müssen in aufrechter Position gehalten werden.
• Die Erdung des Kühlsystems muss sicherges-

tellt werden bevor es mit Kältemittel befüllt wird.

• Das System, muss nach Abschluss des Füllvorgangs entsprechend beschildert werden (wenn nicht vorhanden).
• Es muss sehr darauf geachtet werden, dass das Kühlsystem überfüllt wird.
• Bevor das System wieder aufgefüllt wird, muss es einem OFN Drucktest unterzogen werden. Nach Abschluss des Füllvorgangs, aber vor der Inbetriebnahme, muss das System auf Dichtheit geprüft werden. Vor dem Verlassen der Baustelle muss ein Nachfolge Lecktest durchgeführt werden.

DEMONTAGE

- Vor der Durchführung dieses Verfahrens, ist es wichtig, dass der Techniker mit dem Gerät und all seinen Details vertraut ist. Es wird empfohlen, dass alle Kältemittel sicher zurückgewonnen werden. Vor Durchführung der Aufgabe muss eine Ölund Kältemittelprobe entnommen werden, falls eine Analyse vor der Wiederverwendung des regenerierten Kältemittels erforderlich ist. Es ist wichtig, dass die Spannung verfügbar ist, bevor die Aufgabe gestartet wird.

a) Machen Sie sich mit dem Gerät und seiner Funktion vertraut.
b) Das System muss elektrisch isoliert werden.
c) Vor der Durchführung des Verfahren muss sichergestellt werden; Dass die mechanischen Handhabungsgeräte für den Umgang mit Kühlmittelzylindern, wenn notwendig, zur Verfügung stehen; Dass alle persönlichen Schutzausrüstungen verfügbar sind und korrekt verwendet werden; Dass der Wiederherstellungsprozess zu jeder Zeit von einer kompetenten Person überwacht wird; Dass die Geräte und Rückgewinnungszylinder den entsprechenden Standards entsprechen.
d) Pumpen Sie das Kältesystem durch, wenn möglich.
e) Wenn kein Vakuum erzeugt werden kann, muss ein Sammelsystem erstellt werden, um das Kältemittel aus verschiedenen Teilen des Systems zu entfernen.
f) Stellen Sie sicher, dass sich der Rückgewinnungszylinder auf der Waage befindet, bevor die Rückgewinnung erfolgt.
g) Der Rückgewinnungsmotor muss eingeschaltet und gemäß den Anweisungen des Herstellers betrieben werden.
h) Zylinder nicht überfüllen. (Nicht mehr als 80% der Füllmenge).
i) Der maximalen Betriebsdruck des Zylinders

darf nicht überschritten werden, auch nicht vorübergehend.

j) Nach der richtigen Füllung der Zylinder und Abschluss des Prozesses, muss sichergestellt werden, dass die Flaschen und Geräte sofort vom Standort entfernt werden und dass alle Absperrventile am Gerät geschlossen sind.
k) Das rückgewonnene Kältemittel darf nicht in ein anderes Kühlsystem geladen werden, es sei denn, es wurde gereinigt und verifiziert.

KENNZEICHNUNG

• Das Gerät muss gekennzeichnet werden, um anzuzeigen, dass es deaktiviert und das Kältemittel entfernt wurde. Die Kennzeichnung muss datiert und unterzeichnet sein.
• Es muss sichergestellt werden, dass eine korrekte Kennzeichnung mit den Hinweis auf entflammbares Kältemittel auf dem Gerät angebracht ist.

ZUBRINGERSYSTEM

- Wenn Kältemittel aus einem System entfernt wird, entweder zur Wartung oder zur Entsorgung, wird empfohlen, dass gesamte Kältemittel sicher zu entsorgen. Beim Umfüllen der Kältemittel in die Zylinder muss sichergestellt werden, dass nur geeignete Rückgewinnungszyliner verwendet werden. Es muss sichergestellt werden, dass die korrekte Anzahl an Zylindern für die Rückgewinnung der gesamten Menge im System, verfügbar ist. Alle Zylinder, die verwendet werden, müssen für das zurückgewonnene Kältemittel ausgelegt sein und für dieses Kältemittel gekennzeichnet sein (Das heißt, spezielle Zylinder für die Rückgewinnung von Kältemittel-In). Die Zylinder müssen mit allen Druckentlastungsventilen und den dazugehörigen Absperrventilen in einwandfreiem Zustand ausgestattet sein. Die leeren Rückgewinnungszyliner müssen vor der Rückgewinnung evakuiert und, wenn möglich, gekühlt werden.

- Die Ausrüstung zur Rückgewinnung muss sich in einem einwandfreien Zustand befinden und eine Reihe von Anweisungen für das jeweilige Gerät einhalten, sowie für die Rückgewinnung brennbarer Kältemittel geeignet sein. Darüber hinaus muss ein Satz kalibrierter Waagen verfügbar und funktionsfähig sein. Die Schläuche müssen mit leckagefreien Kupplungen versehen und in gutem Zustand sein. Vor der Verwendung des Rückgewinnungsgeräts muss sichergestellt werden, dass es ordnungsgemäß funktioniert, dass es ordnungsgemäß gewartet wurde und dass alle zugehörigen elektrischen Kompo-

nenten abgedichtet sind, um eine Zündung zu verhindern, falls Kältemittel freigesetzt wird. Bei Fragen, wenden Sie sich an den Hersteller.

- Das rückgewonnene Kältemittel muss dem Kältemittellieferanten im richtigen Rückgewinnungszymlinder zurückgegeben werden, und der entsprechende Überweisungsnachweis angebracht werden. Die Kältemittel dürfen in Rückgewinnungseinheiten, insbesondere in Zylindern nicht gemischt werden.

- Wenn Kompressoren oder Kompressoröle entfernt werden, muss sichergestellt werden, dass sie auf ein akzeptables Niveau evakuiert wurden, damit keine brennbaren Kältemittel im Schmiermittel verbleiben. Bevor der Kompressor an den Lieferanten zurückgesendet wird, muss der Evakuierungsprozess ausgeführt werden. Um diesen Prozess zu beschleunigen, sollte eine elektrische Heizung im Gehäuse des Kompressors verwendet werden. Das Öl darf nur auf sichere Art und Weise aus einem System extrahiert werden.

KOMPETENZ DES SERVICE-PERSONALS

ALLGEMEIN

- Beim Umgang von Geräten mit brennbaren Kältemitteln, ist eine spezielle Schulung, zusätzlich zu den üblichen Verfahren zur Reparatur von Kühlgeräten erforderlich.

- In vielen Ländern wird diese Ausbildung von anerkannten, nationalen Ausbildungsorganisationen durchgeführt, um die relevanten nationalen Kompetenzstandards zu vermitteln, die in den Rechtsvorschriften festgelegt sein können.

- Die erreichte Kompetenz muss durch ein Zertifikat dokumentiert werden.

AUSBILDUNG

- Die Ausbildung sollte folgende Inhalte beinhalten:

- Informationen zum Explosionspotential von entflammbaren Kältemitteln, die darstellen, dass brennbare Produkte bei unsachgemäßem Umgang gefährlich sein können.

- Informationen über mögliche Zündquellen, insbesondere solche, die nicht offensichtlich sind, wie Feuerzeuge, Lichtschalter, Staubsauger, elektrische Heizungen.

- Informationen zu den verschiedenen Sicherheitskonzepten:

- Ohne Belüftung (siehe Abschnitt GG.2) Die Sicherheit des Gerätes hängt nicht von der Belüftung des Gehäuses ab. Die Abschaltung

des Gerätes oder das Öffnen des Gehäuses hat keinen wesentlichen Einfluss auf die Sicherheit. Austretendes Kältemittel kann sich jedoch im Gehäuse ansammeln und beim Öffnen des Gehäuses eine entflammbare Atmosphäre freisetzen.

• Belüftete Umgebung (siehe Abschnitt GG.4) Die Sicherheit des Gerätes hängt von der Belüftung des Gehäuses ab. Die Abschaltung des Gerätes oder das Öffnen des Schaltschranks hat einen wesentlichen Einfluss auf die Sicherheit. Es ist darauf zu achten, dass zuvor eine ausreichende Belüftung gewährleistet ist.
• Belüfteter Raum (siehe Abschnitt GG.5) Die Sicherheit des Gerätes hängt von der Belüftung des Raumes ab. Die Abschaltung des Gerätes oder das Öffnen des Gehäuses hat keinen wesentlichen Einfluss auf die Sicherheit. Die Belüftung des Raumes darf während der Reparatur nicht unterbrochen werden.
• Informationen zum Konzept von abgedichteten Bauteilen und abgedichteten Gehäusen nach IEC 60079-15: 2010.
• Informationen über korrekte Arbeitsverfahren:

INBETRIEBNAHME

• Es muss sichergestellt werden, dass die Raumgröße ausreichend für die Kältemittelfüllung oder dass der Belüftungskanal richtig montiert wurde.
• Die Rohre anschließen und vor dem Einfüllen des Kältemittels einen Lecktest durchführen.
• Vor der Inbetriebnahme müssen die Sicherheitsvorrichtungen überprüft werden.

INSTANDHALTUNG

• Das tragbare Gerät muss im Freien oder in einer speziell eingerichteten Werkstatt repariert werden, um die Einheiten mit entflammbaren Kältemitteln zu reparieren.
• Es muss für ausreichende Belüftung am Reparaturort gesorgt werden.
• Es sollte beachtet werden, dass die Fehlfunktion des Gerätes durch Kühlmittelverlust verursacht werden kann und dass ein Kühlmittelleck vorhanden sein kann.
• Die Kondensatoren müssen so entladen werden, dass dabei keine Funken entstehen können. Im Allgemeinen, werden beim Standardverfahren zum Kurzschließen der Kondensatoranschlüsse, Funken erzeugt.
• Sie abgedichteten Gehäuse müssen mit Präzision wieder zusammengesetzt werden. Wenn die Dichtungen abgenutzt sind, müssen diese ersetzen werden.

- Vor der Inbetriebnahme müssen die Sicherheitsvorrichtungen überprüft werden.

REPARIEREN

• Das tragbare Gerät muss im Freien oder in einer speziell eingerichteten Werkstatt repariert werden, um die Einheiten mit entflammbaren Kältemitteln zu reparieren.
• Es muss für ausreichende Belüftung am Reparaturort gesorgt werden.
• Es sollte beachtet werden, dass die Fehlfunktion des Gerätes durch Kühlmittelverlust verursacht werden kann und dass ein Kühlmittelleck vorhanden sein kann.
• Die Kondensatoren müssen so entladen werden, dass dabei keine Funken entstehen können.
• Wenn Hartlöten erforderlich ist, werden die folgenden Verfahren in der richtigen Reihenfolge ausgeführt:
• Kühlmittel entfernen. Wenn die nationalen Vorschriften keine Rückgewinnung erfordern, kann das Kühlmittel nach außen abgelassen werden. Es muss darauf geachtet werden, dass keine Gefahr von dem abgelassenen Kühlmittel ausgeht. Im Zweifelsfall muss eine Person den Ausfluss überwachen. Es muss besonders darauf geachtet werden, das abgelassene Kühlmittel nicht innerhalb des Gebäudes abzulassen.
• Den Kältemittelkreislauf evakuieren.
• Der Kältemittelkreislauf muss 5 Minuten lang mit Stickstoff gespült werden.
• Danach erneut evakuieren.
• Alle Teile entfernen, die durch Schneiden aber nicht durch schweißen, gelöst werden können.
• Der Lötpunktpunkt muss während des Hartlötvorgangs mit Stickstoff gespült werden.
• Vor dem Einfüllen des Kältemittels muss ein Lecktest durchgeführt werden.
• Sie abgedichteten Gehäuse müssen mit Präzision wieder zusammengesetzt werden. Wenn die Dichtungen abgenutzt sind, müssen diese ersetzen werden.
• Vor der Inbetriebnahme müssen die Sicherheitsvorrichtungen überprüft werden.

DEMONTAGE

• Wenn die Sicherheit bei der Außerbetriebnahme beeinträchtigt wird, muss das Kältemittel vor der Entsorgung entfernt werden.
• Es muss für ausreichende Belüftung am Aufstellungsort gesorgt werden.
• Es sollte beachtet werden, dass die Fehlfunktion des Gerätes durch Kühlmittelverlust

verursacht werden kann und dass ein Kühlmittel- lleck vorhanden sein kann.

• Die Kondensatoren müssen so entladen werden, dass dabei keine Funken entstehen können.

• Kühlmittel entfernen. Wenn die nationalen Vorschriften keine Rückgewinnung erfordern, kann das Kühlmittel nach außen abgelassen werden. Es muss darauf geachtet werden, dass keine Gefahr von dem abgelassenen Kühlmittel ausgeht. Im Zweifelsfall muss eine Person den Ausfluss überwachen. Es muss besonders darauf geachtet werden, das abgelassene Kühlmittel nicht innerhalb des Gebäudes abzulassen.

• Den Kältemittelkreislauf evakuieren.

• Der Kältemittelkreislauf muss 5 Minuten lang mit Stickstoff gespült werden.
• Danach erneut evakuieren.
• Dann mit Stickstoff bis atmosphärischen Druck auffüllen.
• Eine Kennzeichnung welche die Entfernung des Kühlmittels anzeigt, auf das Gerät anbringen.

ENTSORGUNG

• Eine ausreichende Belüftung am Arbeitsplatz muss sichergestellt werden.

• Kühlmittel entfernen. Wenn die nationalen Vorschriften keine Rückgewinnung erfordern, kann das Kühlmittel nach außen abgelassen werden. Es muss darauf geachtet werden, dass keine Gefahr von dem abgelassenen Kühlmittel ausgeht. Im Zweifelsfall muss eine Person den Ausfluss überwachen. Es muss besonders darauf geachtet werden, das abgelassene Kühlmittel nicht innerhalb des Gebäudes abzulassen.

• Den Kältemittelkreislauf evakuieren.

• Der Kältemittelkreislauf muss 5 Minuten lang mit Stickstoff gespült werden.
• Danach erneut evakuieren.
• Den Kompressor abtrennen und das Öl ablassen.

TRANSPORT, KENNZEICHNUNG UND LA- GERUNG VON GERÄTEN, MIT BRENNBAREN KÄLTEMITTELN

TRANSPORT VON GERÄTEN, DIE BRENNBA- RE KÄLTEMITTEL ENTHALTEN

- Es wird darauf hingewiesen, dass möglicherweise zusätzliche Transportvorschriften für Geräte mit brennbaren Gasen bestehen. Die maximale Anzahl der Geräte oder die Konfiguration der Geräte, die zusammen transportiert werden dürfen, richtet sich nach den geltenden Transportvorschriften.

KENNZEICHNUNG VON GERÄTEN MIT ZEICHEN

- Die Hinweisschilder für ähnliche Geräte, die am Arbeitsbereich verwendet werden, müssen im Allgemeinen nach den Mindestanforderungen für die Bereitstellung von Kennzeichnungen für Sicherheit und Gesundheitsschutz am Arbeitsplatz, nach den örtlichen Vorschriften erfolgen.

- Alle erforderlichen Schilder müssen erhalten werden und die Arbeitgeber müssen sichersstellen, dass die Mitarbeiter angemessen und ausreichend in Bezug auf die Bedeutung der entsprechenden Sicherheitssignale und Maßnahmen in Bezug auf diese Schilder geschult und ausgebildet werden.

- Die Wirksamkeit der Schilder darf nicht durch zu viele, zusammen angebrachte Schilder, verringert werden.

- Jedes verwendete Symbol sollte so einfach wie möglich gehalten werden und nur wesentliche Details enthalten.

ENTSORGUNG VON GERÄTEN, MIT BRENNBAREN KÄLTEMITTELN

- Siehe nationale Vorschriften.

LAGERUNG VON GERÄTEN / ELEKTRO- GERÄTEN

- Die Lagerung des Gerätes muss den Anweisungen des Herstellers entsprechen.

- Lagerung von verpackten Geräten (nicht verkauft)

- Die Verpackung zur Lagerung muss über einen ausreichenden Schutz verfügen, so dass eine mechanische Beschädigung des Geräts in der Verpackung nicht zu einem Austritt der Kältemittelfüllung führt.

- Die maximale Anzahl der Geräte, die zusammen gelagert werden dürfen, richtet sich nach den örtlichen Vorschriften.

Italiano

REPARATIEVANAFGEDICHTEONDERDELEN

Dieses Produkt ist von der gesetzlichen Garantie gemäss der geltenden Gesetzgebung geschützt. Um Ihre Rechte und Interessen geltend zu machen, müssen Sie eines unserer offiziellen Servicezentren aufsuchen.

Über folgenden Link finden Sie ein Servicezentrum in Ihrer Nähe: http://taurus-home.com/

Sie können auch Informationen anfordern, indem Sie sich mit uns in Verbindung setzen.

Sie können dieses Benutzerhandbuch und seine Aktualisierungen unter http://taurus-home.com/

Italiano

GARAZIA E ASSISTENZA TECNICA
