Produkttyp	Präzisionswaage
Modell	PCD 10K0.1
Marke	Kern
Ablesbarkeit (d)	0,1 g
Wägebereich (max)	10 kg
Tarierbereich (durch Subtraktion)	10 kg
Reproduzierbarkeit	0,1 g
Linearität	±0,3 g
Mindeststückgewicht beim Zählen	0,2 g
Aufwärmzeit	2 Stunden
Anzahl der Referenzstücke beim Zählen	5, 10, 20, 25, 50
Wägeeinheiten	g, oz, ozt, tlh, ltt, gn, dwt, mom, tol, ct, FFA
Empfohlenes Justiergewicht (nicht im Lieferumfang)	10 kg (F1)
Stabilitätsprüfung (typisch)	3 Sekunden
Betriebstemperatur	+5°C bis +35°C
Luftfeuchtigkeit	max. 80% (nicht kondensierend)
Abmessungen (L x B x H)	165 x 280 x 73 mm
Abmessungen des Anzeigegeräts	140 x 75 x 46 mm
Wägeplatte	160 x 160 mm
Nettogewicht	1,6 kg
Netzteil	220-240 V AC, 50 Hz / 9 V, 300 mA
Batteriebetrieb	9 V Batterie (nicht im Lieferumfang)
Akkumulator (optional)	Betriebsdauer: 24 h (mit Beleuchtung), 48 h (ohne), Laden 8 h
Schnittstelle	RS-232
Sonderfunktionen	Stückzählen, Prozentbestimmung, +/- Wiegen, Gesamtnettowägung, Tierwägung, Vorbelastung, einstellbarer Filter, automatische Abschaltung, Hintergrundbeleuchtung

Häufig gestellte Fragen - PCD 10K0.1 Kern

Wie kalibriere ich die Waage Kern PCD 10K0.1?

Zum Kalibrieren drücken Sie die MODE-Taste, bis 'CAL' erscheint, legen Sie dann das empfohlene Justiergewicht (10 kg, Klasse F1) auf die Wägeplatte und drücken Sie SET. Bei Erfolg zeigt das Display 'CAL F' an.

Wie verwendet man die Stückzählfunktion?

Im Wägemodus drücken Sie mehrmals MODE, bis '5 PCS' oder eine andere Referenzmenge angezeigt wird. Legen Sie die entsprechende Anzahl Stücke auf die Wägeplatte, bestätigen Sie mit SET, dann zählt die Waage hinzugefügte oder entfernte Stücke.

Wie tariere ich die Waage?

Stellen Sie den leeren Behälter auf die Wägeplatte und drücken Sie die TARE-Taste. Die Anzeige kehrt auf Null zurück. Das Behältergewicht bleibt gespeichert, bis Sie nach dem Entladen der Waage erneut TARE drücken.

Welche Wägeeinheiten sind verfügbar?

Die verfügbaren Einheiten sind g, oz, ozt, tlh, ltt, gn, dwt, mom, tol, ct und ein freier Faktor (FFA). Sie können die Einheit im Menü ändern, indem Sie PRINT gedrückt halten und dann UNIT auswählen.

Wie verbinde ich die Waage mit einem PC oder Drucker?

Verwenden Sie den RS-232-Anschluss mit einem geeigneten Kabel (max. 2 m). Stellen Sie im Menü den Übertragungsmodus (PR) ein: 'rE CR' für Fernsteuerung, 'Pr PC' für Druck über PRINT, usw. Passen Sie die Baudrate im Menü 'bAUd' an.

Was tun, wenn die Anzeige blinkt oder einen Fehler anzeigt?

Fehler können durch Überlastung (Anzeige 'Error'), falsches Justiergewicht ('CAL E') oder Instabilität verursacht werden. Stellen Sie sicher, dass die Wägeplatte frei ist, die Waage waagerecht steht und keine Luftzüge vorhanden sind. Starten Sie ggf. neu.

Wie reinige ich die Waage?

Trennen Sie die Stromversorgung. Verwenden Sie ein feuchtes Tuch mit milder Seife. Vermeiden Sie Lösungsmittel und lassen Sie keine Flüssigkeit eindringen. Für Edelstahlteile verwenden Sie einen geeigneten, nicht scheuernden Reiniger.

Kann die Waage mit Batterie betrieben werden?

Ja, mit einer 9 V Batterie. Um die Batterie zu schonen, aktivieren Sie die automatische Abschaltfunktion (AF on) im Menü. Wenn das Display 'LO' anzeigt, ersetzen Sie die Batterie schnell.

Wie verbessere ich die Anzeigestabilität?

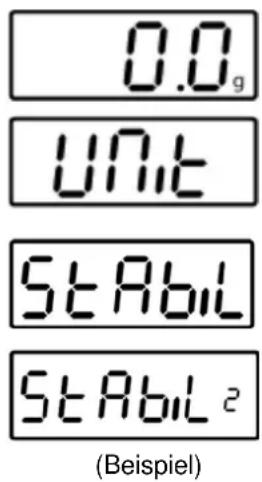

Stellen Sie den Filter im Menü 'StAbiL' ein: 1 für schnell (ruhige Umgebung), 2 für normal, 3 für langsam (bewegte Umgebung). Verwenden Sie die Tierwägefunktion (ANL) für instabile Messungen mit einer Integrationszeit von 3 bis 15 Sekunden.

Wie lange ist die typische Lebensdauer der Waage?

Bei angemessener Wartung und regelmäßiger Kalibrierung kann die Waage viele Jahre halten. Kern bietet einen Kalibrierservice über sein DKD-Labor an. Befolgen Sie die Wartungsanweisungen und vermeiden Sie Überlastungen.

BEDIENUNGSANLEITUNG PCD 10K0.1 Kern

Betriebsanleitung Präzisionswaage Operating instruction Precision balance Mode d'emploi Balance de précision

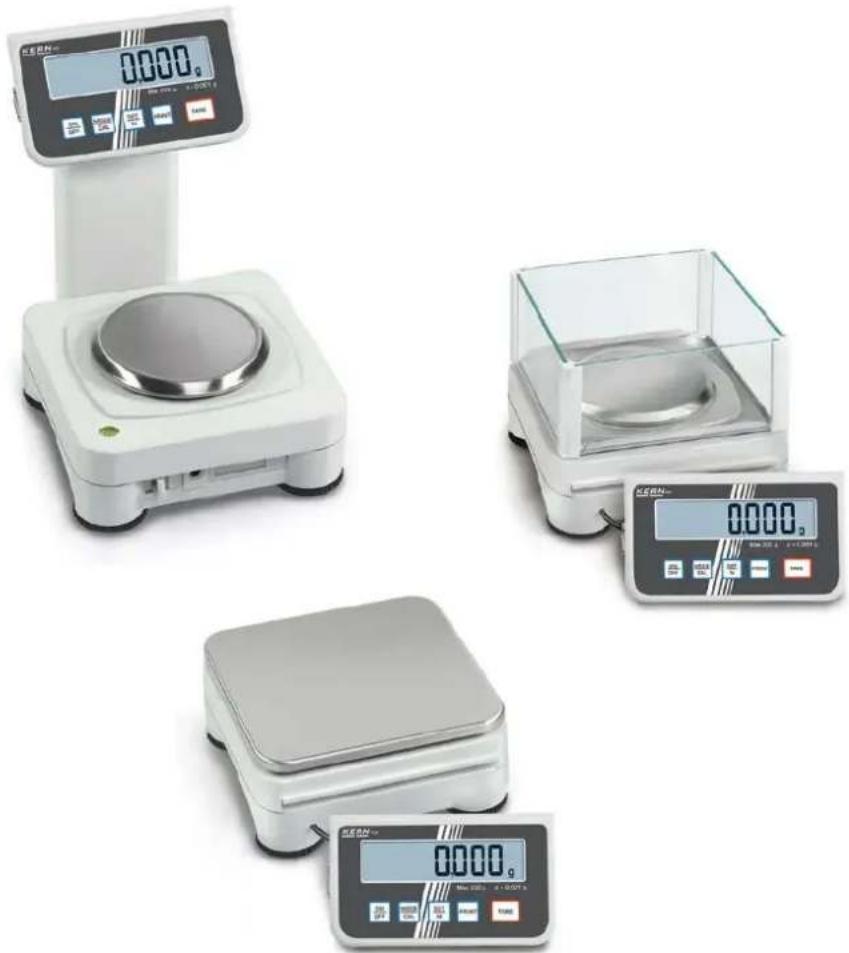

KERN PCD

Version 1.5

09/2016

Weitere Sprachversionen finden Sie online unter www.kern-sohn.com/manuals

1 Technische Daten 4

2 Grundlegende Hinweise (Allgemeines) 7

2.1 Bestimmungsgemäße Verwendung 7

2.2 Sachwidrige Verwendung 7

2.3 Gewährleistung 7

2.4 Prüfmittelüberwachung 7

3 Grundlegende Sicherheitshinweise 8

3.1 Hinweise in der Betriebsanleitung beachten....8

3.2 Ausbildung des Personals 8

4 Transport und Lagerung 8

4.1 Kontrolle bei Übernahme 8

4.2 Verpackung/Rücktransport 8

5 Auspacken, Aufstellung und Inbetriebnahme 9

5.1 Aufstellort, Einsatzort....9

5.2 Auspacken/Aufstellen 9

5.3 Netzanschluss 12

5.4 Batteriebetrieb / Akkubetrieb (optional) 12

5.5 Anschluss von Peripheriegeräten.... 13

5.6 Erstinbetriebnahme 13

5.7 Linearisierung 14

5.8 Justierung 16

5.9 Justieren 17

6 Bedienungselemente....18

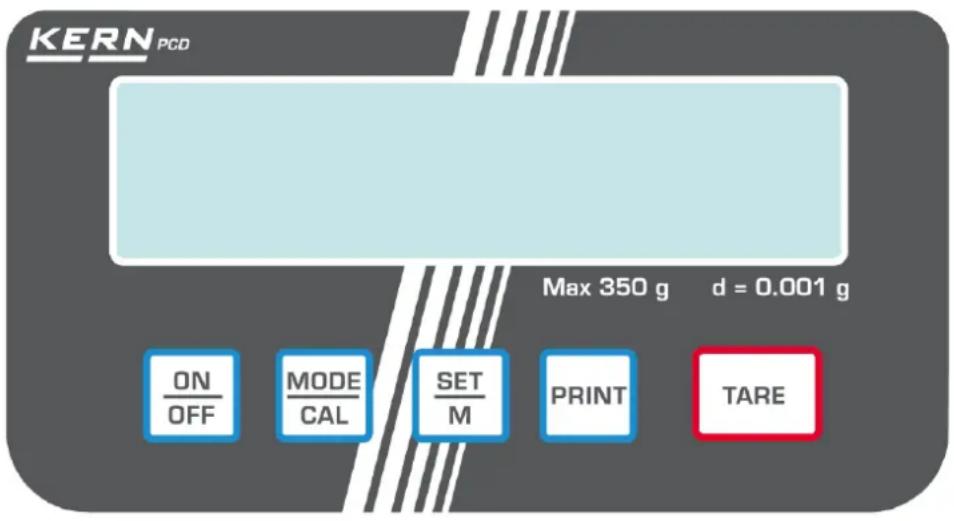

6.1 Anzeigenübersicht 18

6.2 Tastaturübersicht 18

7 Basisbetrieb 19

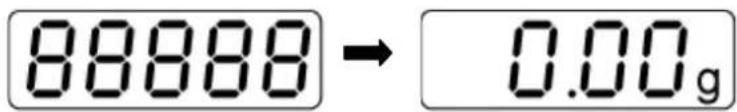

7.1 Einschalten.... 19

7.2 Ausschalten 19

7.3 Wägen 19

7.4 Tarieren 20

7.5 Pre-Tare-Funktion 21

7.6 Plus/Minus-Wägungen 21

7.7 Stückzählen 22

7.8 Netto-Total-Wägungen 23

7.9 Prozentbestimmung.... 24

8 Menü 25

8.1 Navigation im Menü 25

8.2 Menü-Übersicht 28

8.3 Beschreibung einzelner Menüpunkte 30

8.3.1 Wägeeinheiten.... 30

8.3.2 Dosierung und Zero-tracking 31

8.3.3 Auswahl Justiergewicht 32

8.3.4 Filterfunktion 33

8.3.5 Hinterleuchtung der Anzeige 34

8.3.6 Tierwägefunktion 35

8.3.7 Fußtaster 36

8.3.8 Rücksetzen auf Werkseinstellung 36

8.4 Schnittstellenparameter 37

8.4.1 Datenübertragungsmodus 37

8.4.2 Druckausgabe 38

8.4.3 Ausdruckbeispiel 39

8.4.4 Baudrate 39

9 Datenausgang RS 232 C....40

9.1 Technische Daten....40

9.2 Pinbelegung der Waagenausgangsbuchse 40

9.3 Beschreibung des Datentransfers 41

9.4 Ausgabe auf Barcode-Drucker 43

10 Wartung, Instandhaltung, Entsorgung...... 44

10.1 Reinigung....44

10.2 Wartung, Instandhaltung 44

10.3 Entsorgung 44

11 Kleine Pannenhilfe.... 45

12 Konformitätserklärung 46

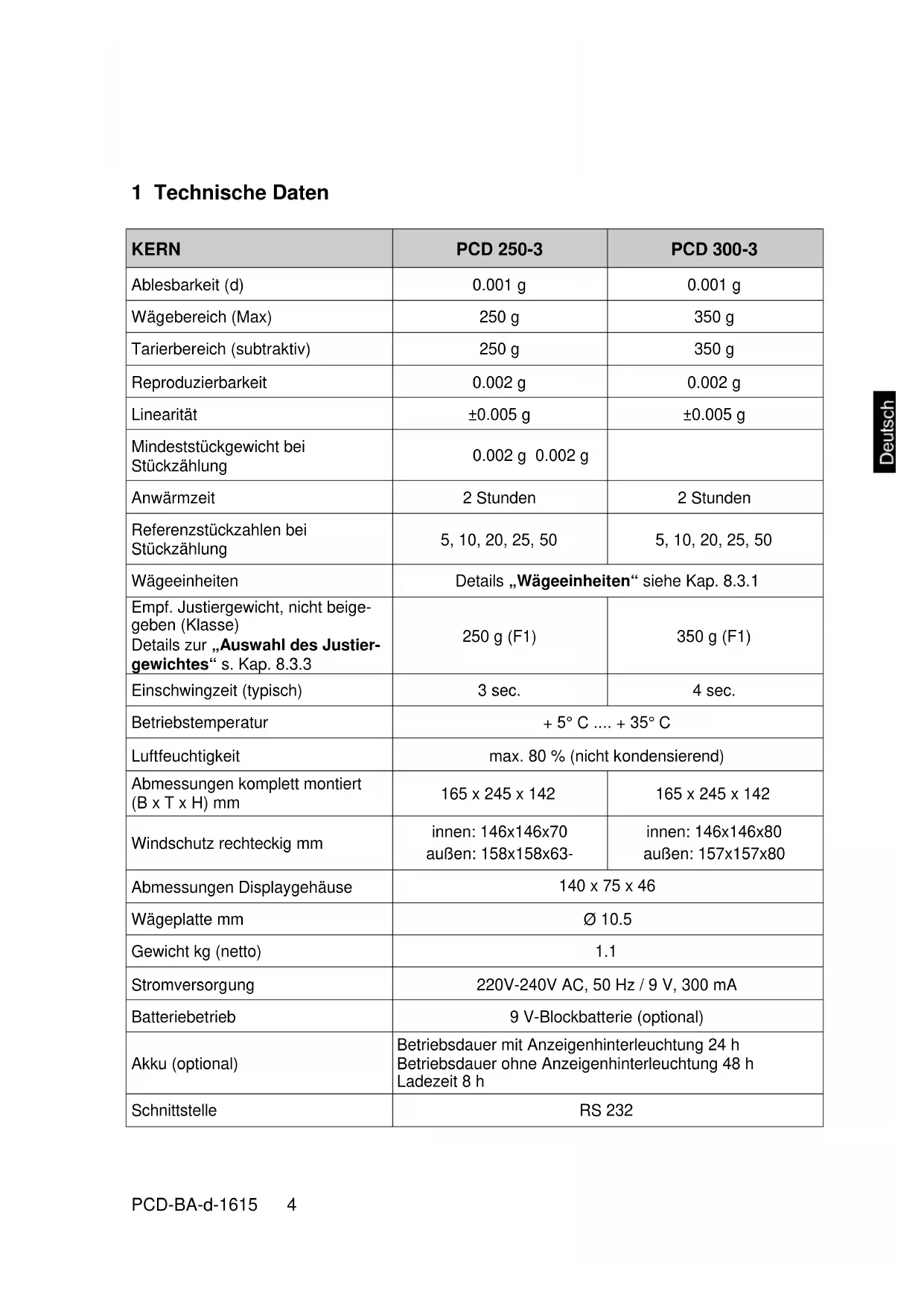

1 Technische Daten

KERN	PCD 250-3	PCD 300-3
Ablesbarkeit (d)	0.001 g	0.001 g
Wägebereich (Max)	250 g	350 g
Tarierbereich (subtraktiv)	250 g	350 g
Reproduzierbarkeit	0.002 g	0.002 g
Linearität	±0.005 g	±0.005 g
Mindeststückgewicht bei Stückzählung	0.002 g 0.002 g
Anwärmzeit	2 Stunden	2 Stunden
Referenzstückzahlen bei Stückzählung	5, 10, 20, 25, 50	5, 10, 20, 25, 50
Wägeeinheiten	Details „Wägeeinheiten“ siehe Kap. 8.3.1
Empf. Justiergewicht, nicht beigegeben (Klasse)Details zur „Auswahl des Justiergewichtes“ s. Kap. 8.3.3	250 g (F1)	350 g (F1)
Einschwingzeit (typisch)	3 sec.	4 sec.
Betriebstemperatur	+ 5°C .... + 35°C
Luftfeuchtigkeit	max. 80 % (nicht kondensierend)
Abmessungen komplett montiert (B x T x H) mm	165 x 245 x 142	165 x 245 x 142
Windschutz rechteckig mm	innen: 146x146x70außen: 158x158x63-	innen: 146x146x80außen: 157x157x80
Abmessungen Displaygehäuse	140 x 75 x 46
Wägeplatte mm	∅ 10.5
Gewicht kg (netto)	1.1
Stromversorgung	220V-240V AC, 50 Hz / 9 V, 300 mA
Batteriebetrieb	9 V-Blockbatterie (optional)
Akku (optional)	Betriebsdauer mit Anzeigenhinterleuchtung 24 hBetriebsdauer ohne Anzeigenhinterleuchtung 48 hLadezeit 8 h
Schnittstelle	RS 232
KERN	PCD 2500-2	PCD 3000-2
Ablesbarkeit (d)	0.01 g	0.01 g
Wägebereich (Max)	2500 g	3.5 kg
Tarierbereich (subtraktiv)	2500 g	3.5kg
Reproduzierbarkeit	0.02 g	0.02 g
Linearität	±0.05 g	±0.05 g
Mindeststückgewicht bei Stückzählung	0.02 g	0.02 g
Anwärmzeit	2 Stunden	2 Stunden
Referenzstückzahlen bei Stückzählung	5, 10, 20, 25, 50
Wägeeinheiten	Details „Wägeeinheiten“ siehe Kap. 8.3.1
Empf. Justiergewicht, nicht beigegeben (Klasse)Details zur „Auswahl des Justiergewichtes“ s. Kap. 8.3.3	2500 g (F1)	3 kg (F1)
Einschwingzeit (typisch)	3 sec.
Betriebstemperatur	+ 5°C .... + 35°C
Luftfeuchtigkeit	max. 80 % (nicht kondensierend)
Abmessungen komplett montiert (B x T x H) mm	165 x 280 x 73
Abmessungen Displaygehäuse	140 x 75 x 46
Wägeplatte mm	160 x 160
Gewicht kg (netto)	1.6	1.9
Stromversorgung	220V-240V AC, 50 Hz / 9 V, 300 mA
Batteriebetrieb	9 V-Blockbatterie (optional)
Akku (optional)	Betriebsdauer mit Anzeigenhinterleuchtung 24 hBetriebsdauer ohne Anzeigenhinterleuchtung 48 hLadezeit 8 h
Schnittstelle	RS 232

KERN	PCD 6K-4	PCD 10K0.1	PCD 10K3
Ablesbarkeit (d)	0.1 g	0.1 g	1 g
Wägebereich (Max)	6000 g	10 kg	10 kg
Tarierbereich (subtraktiv)	6000 g	10 kg	10 kg
Reproduzierbarkeit	0.1 g	0.1 g	1 g
Linearität	±0.3 g	±0.3 g	±3 g
Mindeststückgewicht bei Stückzählung	0.2 g 0.2 g	2 g
Anwärmzeit	2 Stunden	2 Stunden	30 min.
Referenzstückzahlen bei Stückzählung	5, 10, 20, 25, 50
Wägeeinheiten	Details „Wägeeinheiten“ siehe Kap. 8.3.1
Empf. Justiergewicht, nicht beigegeben (Klasse)Details zur „Auswahl des Justiergewichtes“ s. Kap. 8.3.3	6000 g (F1)	10 kg (F1)	10 kg (M1)
Einschwingzeit (typisch)	3 sec.
Betriebstemperatur	+ 5°C .... + 35°C
Luftfeuchtigkeit	max. 80 % (nicht kondensierend)
Abmessungen komplett montiert (B x T x H) mm	165 x 280 x 73
Abmessungen Displaygehäuse	140 x 75 x 46
Wägeplatte mm	160 x 160	160 x 160	160 x 160
Gewicht kg (netto)	1.6	1.6	1.6
Stromversorgung	220V-240V AC, 50 Hz / 9 V, 300 mA
Batteriebetrieb	9 V-Blockbatterie (optional)
Akku (optional)	Betriebsdauer mit Anzeigenhinterleuchtung 24 hBetriebsdauer ohne Anzeigenhinterleuchtung 48 hLadezeit 8 h
Schnittstelle	RS 232

2 Grundlegende Hinweise (Allgemeines)

2.1 Bestimmungsgemäße Verwendung

Die von Ihnen erworbene Waage dient zum Bestimmen des Wägewertes von Wägegut. Sie ist zur Verwendung als „nichtselbsttätige Waage“ vorgesehen, d.h. das Wägegut wird manuell, vorsichtig und mittig auf die Wägeplatte aufgebracht. Nach Erreichen eines stabilen Wägewertes kann der Wägewert abgelesen werden.

2.2 Sachwidrige Verwendung

Waage nicht für dynamische Verwiegungen verwenden. Werden kleine Mengen vom Wägegut entnommen oder zugeführt, so können durch die in der Waage vorhandene „Stabilitätskompensation“ falsche Wägeergebnisse angezeigt werden! (Beispiel: Langsames herausfliessen von Flüssigkeiten aus einem auf der Waage befindlichen Behälter.).

Keine Dauerlast auf der Wägeplatte belassen. Diese kann das Messwerk beschädigen.

Stöße und Überlastungen der Waage über die angegebene Höchstlast (Max), abzüglich einer eventuell bereits vorhandenen Taralast, unbedingt vermeiden. Waage könnte hierdurch beschädigt werden.

Waage niemals in explosionsgefährdeten Räumen betreiben. Die Serienausführung ist nicht Ex-geschützt.

Die Waage darf nicht konstruktiv verändert werden. Dies kann zu falschen Wägeergebnissen, sicherheitstechnischen Mängeln sowie der Zerstörung der Waage führen.

Die Waage darf nur gemäß den beschriebenen Vorgaben eingesetzt werden. Abweichende Einsatzbereiche/Anwendungsgebiete sind von KERN schriftlich freizugeben.

2.3 Gewährleistung

Gewährleistung erlischt bei

• Nichtbeachten unserer Vorgaben in der Betriebsanleitung
• Verwendung außerhalb der beschriebenen Anwendungen
  • Veränderung oder öffnen des Gerätes
• mechanische Beschädigung, und Beschädigung durch Medien, Flüssigkeiten
  • natürlichem Verschleiß und Abnützung
• nicht sachgemäße Aufstellung oder elektrische Installation
• Überlastung des Messwerkes

2.4 Prüfmittelüberwachung

Im Rahmen der Qualitätssicherung müssen die messtechnischen Eigenschaften der Waage und eines eventuell vorhandenen Prüfgewichtes in regelmäßigen Abständen überprüft werden. Der verantwortliche Benutzer hat hierfür ein geeignetes Intervall sowie die Art und den Umfang dieser Prüfung zu definieren. Informationen bezüglich der Prüfmittelüberwachung von Waagen sowie die hierfür notwendigen Prüfgewichte sind auf der KERN- Homepage (www.kern-sohn.com) verfügbar. In seinem akkreditiertem DKD- Kalibrierlaboratorium können bei KERN schnell und kostengünstig Prüfgewichte und Waagen kalibriert werden (Rückführung auf das nationale Normal).

3 Grundlegende Sicherheitshinweise

3.1 Hinweise in der Betriebsanleitung beachten

Lesen Sie diese Betriebsanleitung vor der Aufstellung und Inbetriebnahme sorgfältig durch, selbst dann, wenn Sie bereits über Erfahrungen mit KERN-Waagen verfügen.

3.2 Ausbildung des Personals

Das Gerät darf nur von geschulten Mitarbeitern bedient und gepflegt werden

4 Transport und Lagerung

4.1 Kontrolle bei Übernahme

Überprüfen Sie bitte die Verpackung sofort beim Eingang sowie das Gerät beim Auspacken auf eventuell sichtbare äußere Beschädigungen.

4.2 Verpackung/Rücktransport

⇒ Alle Teile der Originalverpackung für einen eventuell notwendigen Rücktransport aufbewahren.
⇒ Für den Rücktransport ist nur die Originalverpackung zu verwenden.
⇒ Vor dem Versand alle angeschlossenen Kabel und losen/beweglichen Teile trennen.
⇒ Evtl. vorgesehene Transportsicherungen wieder anbringen.
⇒ Alle Teile z.B. Glaswindschutz, Wägeplatte, Netzteil etc. gegen Verrutschen und Beschädigung sichern.

5 Auspacken, Aufstellung und Inbetriebnahme

5.1 Aufstellort, Einsatzort

Die Waagen sind so konstruiert, dass unter den üblichen Einsatzbedingungen zuverlässige Wägeergebnisse erzielt werden.

Exakt und schnell arbeiten Sie, wenn Sie den richtigen Standort für Ihre Waage wählen.

Am Aufstellort Folgendes beachten:

• Waage auf eine stabile, gerade Fläche stellen;
- Extreme Wärme sowie Temperaturschwankungen z.B. durch Aufstellen neben der Heizung oder direkte Sonneneinstrahlung vermeiden;
- Waage vor direktem Luftzug durch geöffnete Fenster und Türen schützen;
- Erschütterungen während des Wägens vermeiden;
- Waage vor hoher Luftfeuchtigkeit, Dämpfen und Staub schützen;
- Das Gerät nicht über längere Zeit starker Feuchtigkeit aussetzen. Eine nicht erlaubte Betauung (Kondensation von Luftfeuchtigkeit am Gerät) kann auftreten, wenn ein kaltes Gerät in eine wesentlich wärmere Umgebung gebracht wird. In diesem Fall das vom Netz getrennte Gerät ca. 2 Stunden bei Raumtemperatur akklimatisieren.
- statische Aufladung von Wägegut, und Wägebehälter vermeiden.
- Nicht in explosivstoffgefährdeten Bereichen oder in durch Gase, Dämpfe und Nebel sowie durch Stäube explosionsgefährdeten Bereichen betreiben!
- Chemikalien (z.B. Flüssigkeiten oder Gase), welche die Waage innen oder außen angreifen und beschädigen können, sind fernzuhalten.
• IP-Schutz des Gerätes einhalten.
- Beim Auftreten von elektromagnetischen Feldern, bei statischen Aufladungen sowie bei instabiler Stromversorgung sind große Anzeigeabweichungen (falsche Wägergebnisse) möglich. Der Standort muss dann gewechselt werden.

5.2 Auspacken/Aufstellen

Die Waage vorsichtig aus der Verpackung nehmen, Plastikhülle entfernen und die Waage am vorgesehenen Arbeitsplatz aufstellen.

Lieferumfang/Serienmäßiges Zubehör

• Waage
• Wägeplatte
• Netzgerät
• Arbeitsschutzhaube
• Betriebsanleitung
  • Windschutz (nur Modelle PCD 250-3, 400-3)

Das Anzeigegerät so aufstellen, dass es gut bedient und eingesehen werden kann.

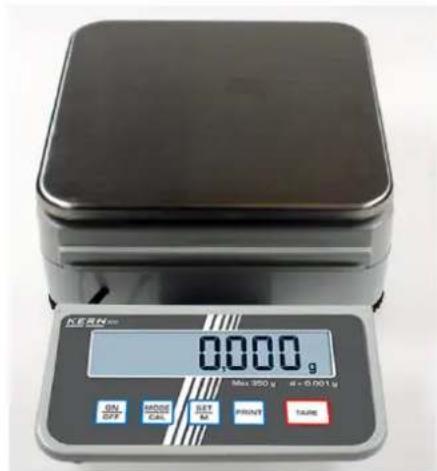

1. Anzeigegerät montiert


Zum Demontieren Montageblech durch Lösen der markierten Schrauben entfernen. Danach kann das Anzeigegerät frei aufgestellt werden.

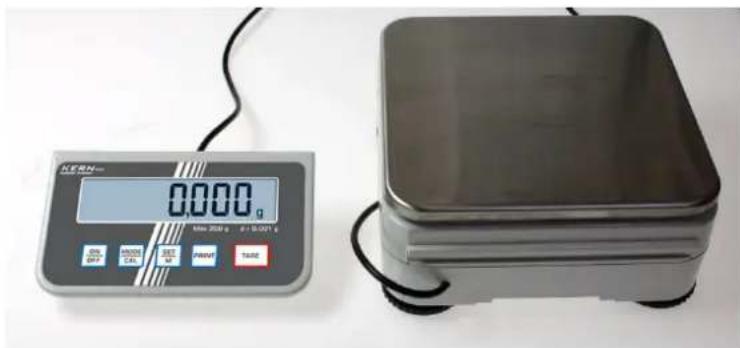

1. Anzeigegerät frei aufgestellt

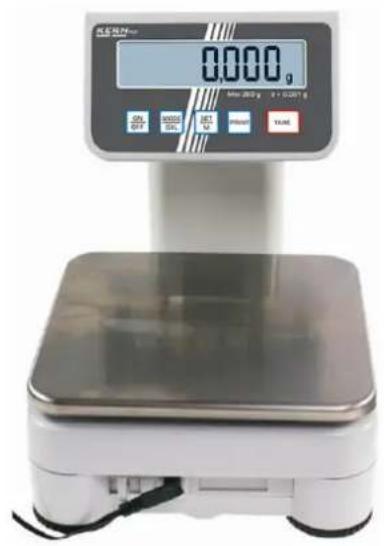

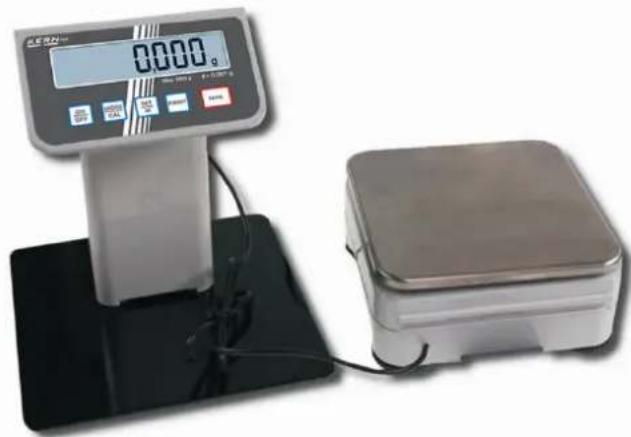

3. Verwendung mit Stativ (Option)

Zum Hochsetzen der Anzeige kann das Anzeigegerät an ein optional erhältliches Stativ (KERN PCD-A03) montiert werden.

Die Montage ist der Installationsanleitung des Stativs entnehmen.

oder

Die Waage ist so aufzustellen, dass die Wägeplatte genau waagrecht steht.

Die Waage mit Fußschrauben nivellieren, bis sich die Luftblase in der Libelle im vorgeschriebenen Kreis befindet.

5.3 Netzanschluss

Die Stromversorgung erfolgt über das externe Netzgerät. Der aufgedruckte Spannungswert muss mit der örtlichen Spannung übereinstimmen.

Verwenden Sie nur KERN-Originalnetzgeräte. Die Verwendung anderer Fabrikate bedarf der Zustimmung von KERN.

5.4 Batteriebetrieb / Akkubetrieb (optional)

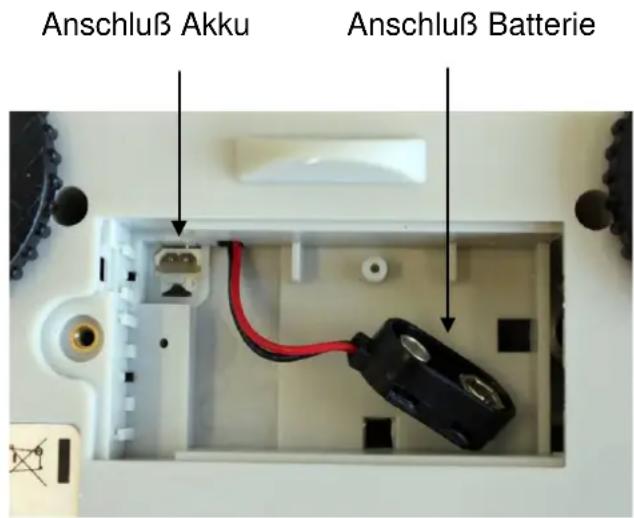

Batteriefachdeckel an Waagenunterseite abnehmen. 9 V-Blockbatterie anschließen. Batteriefachdeckel wieder einsetzen.

Für den Batteriebetrieb verfügt die Waage über eine automatische Abschaltfunktion, die im Menü aktiviert oder deaktiviert werden kann:

⇒ Im Wägemodus PRINT-Taste gedrückt halten, bis „Unit“ angezeigt wird.
→ MODE-Taste wiederholt drücken bis „AF“ erscheint.
→ Mit SET-Taste bestätigen.
⇒ Mit MODE-Taste kann nun zwischen folgenden zwei Einstellungen ausgewählt werden:

„AF on“: Zur Batterieschonung schaltet die Waage 3 Minuten nach abgeschlossener Wägung automatisch ab.

„AF off“: Abschaltfunktion deaktiviert.

⇒ Auswahl mit SET-Taste bestätigen. Die Waage kehrt in den Wägemodus zurück.

Ist die Batterie verbraucht, erscheint im Display „LO“. ON/OFF-Taste drücken und sofort Batterie wechseln.

Wird die Waage längere Zeit nicht benützt, Batterien herausnehmen und getrennt aufbewahren. Auslaufen von Batterieflüssigkeit könnte die Waage beschädigen.

Wenn ein optional erhältlicher Akku vorhanden ist, so ist dieser im Batteriefach über eine separate Steckverbindung anzuschließen. Nun muss auch das mit dem Akku mitgelieferte Steckernetzteil verwendet werden.

5.5 Anschluss von Peripheriegeräten

Vor Anschluss oder Trennen von Zusatzgeräten (Drucker, PC) an die Datenschnittstelle muss die Waage unbedingt vom Netz getrennt werden.

Verwenden Sie zu Ihrer Waage ausschließlich Zubehör und Peripheriegeräte von KERN, diese sind optimal auf Ihre Waage abgestimmt.

5.6 Erstinbetriebnahme

Um bei elektronischen Waagen genaue Wägeergebnisse zu erhalten, muss die Waage ihre Betriebstemperatur ( siehe Anwärmzeit Kap. 0 ) erreicht haben. Die Waage muss für diese Anwärmzeit an die Stromversorgung (Netzanschluss, Akku oder Batterie ) angeschlossen sein.

Die Genauigkeit der Waage ist abhängig von der örtlichen Fallbeschleunigung. Unbedingt die Hinweise im Kapitel Justierung beachten.

5.7 Linearisierung

(nur Modelle PCD 250-3, PCD 2500-2)

Die Linearität gibt die größte Abweichung der Gewichtsanzeige einer Waage zum Wert des jeweiligen Prüfgewichts nach Plus und Minus über den gesamten Wägebereich an.

Wird bei der Prüfmittelüberwachung eine Linearitätsabweichung festgestellt, kann diese durch eine Linearisierung verbessert werden.

• Die Linearisierung darf nur von einer Fachkraft mit fundierten Kenntnissen im Umgang mit Waagen durchgeführt werden.
• Die zu verwendenden Prüfgewichte müssen auf die Spezifikationen der Waage abgestimmt sein, s. Kap. 3.4 „Prüfmittelüberwachung“.
• Stabile Umgebungsbedingungen beachten. Eine Anwärmzeit zur Stabilisierung ist erforderlich.
• Nach erfolgter Linearisierung muss eine Kalibrierung durchgeführt werden, s. Kap. 3.4 „Prüfmittelüberwachung“.

Tab. 1: Justierpunkte

Justiergewicht	PCD 250-3	PCD 300-3	PCD 2500-2	PCD 3000-2
1.	50 g	50 g	500 g	500 g
2.	100 g	150 g	1000 g	1500 g
3.	150 g	250 g	1500 g	2500 g
4.	200 g	300 g	2000 g	3000 g
5.	250 g	350 g	2500 g	3500 g

Justiergewicht	PCD 6K-4	PCD 10K0.1	PCD 10K3
1.	-	-	-
2.	-	-	-
3.	-	-	-
4.	-	-	-
5.	-	-	-

Bedienung Anzeige
Linearisierung durchführen:→ Waage einschalten
→so lange drücken, bis UNIT angezeigt wird
[25X3]drücken, bis LinEAr angezeigt wird
Darauf achten, dass sich keine Gegenstände auf der Wägeplatte befinden.
Mit Linearisierung starten. Der Wert des ersten Justiergewichts wird angezeigt.	(Beispiel)
Justiergewicht auflegen und mit bestätigen. Die Waage wechselt zur Nullanzeige.
Justiergewicht abnehmen. Nach kurzer Zeit erscheint der Wert des zweiten Justiergewichts in der Anzeige.	(Beispiel)
Zweites Justiergewicht auflegen und mit bestätigen. Die Waage wechselt zur Nullanzeige.
Justiergewicht abnehmen. Nach kurzer Zeit erscheint der Wert des dritten Justiergewichts in der Anzeige.	(Beispiel)
Drittes Justiergewicht auflegen und mit bestätigen. Die Waage wechselt zur Nullanzeige.
Justiergewicht abnehmen. Nach kurzer Zeit erscheint der Wert des vierten Justiergewichts in der Anzeige.	(Beispiel)
Viertes Justiergewicht auflegen und mit bestätigen. Die Waage wechselt zur Nullanzeige.
Justiergewicht abnehmen. Nach kurzer Zeit erscheint der Wert des fünften Justiergewichts in der Anzeige.	(Beispiel)
Fünftes Justiergewicht auflegen und mit bestätigen. Die Waage wechselt zur Nullanzeige.
Justiergewicht abnehmen. Nach kurzer Zeit wird CAL F angezeigt.
Anschließend schaltet sich die Waage automatisch ab. Die Linearisierung ist damit erfolgreich abgeschlossen.

Bei einem Justierfehler oder falschem Justiergewicht erscheint eine Fehlermeldung im Display, Linearisierungsvorgang wiederholen.

5.8 Justierung

Da der Wert der Erdbeschleunigung nicht an jedem Ort der Erde gleich ist, muss jede Waage – gemäss dem zugrundeliegenden physikalischen Wägeprinzip – am Aufstellort auf die dort herrschende Erdbeschleunigung abgestimmt werden (nur wenn die Waage nicht bereits im Werk auf den Aufstellort justiert wurde). Dieser Justiervorgang muss bei der ersten Inbetriebnahme, nach jedem Standortwechsel sowie bei Schwankungen der Umgebungstemperatur durchgeführt werden. Um genaue Messwerte zu erhalten empfiehlt es sich zudem, die Waage auch im Wägebetrieb periodisch zu justieren.

5.9 Justieren

Die Justierung sollte mit dem empfohlenen Justiergewicht ( siehe Kap. 0 „Techn. Daten“) durchführt werden. Die Justierung ist aber auch mit Gewichten anderer Nennwerte (siehe Tabelle 0) möglich, messtechnisch aber nicht optimal.

Vorgehen bei der Justierung:

Stabile Umgebungsbedingungen beachten. Eine Anwärmzeit (s. Kap. 0) zur Stabilisierung ist erforderlich.

→ Waage mit ON/OFF-Taste einschalten.
⇒ MODE-Taste drücken und gedrückt halten, im Display wird kurz „CAL“ angezeigt. Anschließend wird im Display blinkend die genaue Größe des ausgewählten (s. Kap. 8.3.3) Justiergewichtes angezeigt.
→ Nun das Justiergewicht in die Mitte der Wägeplatte stellen.

→ SET-Taste betätigen. Kurze Zeit später erscheint „CAL F“, danach erfolgt automatisch der Rücksprung in den Wägemodus. In der Anzeige erscheint der Wert des Justiergewichtes.

Bei einem Justierfehler oder falschem Justiergewicht erscheint „CAL E“. Justierung wiederholen.

Justiergewicht bei der Waage aufbewahren. Tägliche Überprüfung der Waagengenauigkeit wird bei qualitätsrelevanten Anwendungen empfohlen.

6 Bedienungselemente

6.1 Anzeigenübersicht

6.2 Tastaturübersicht

Taste Bezeichnung Funktion
	PRINT-Taste	Wägedaten über Schnittstelle übermittelnMenü aufrufen (Taste gedrückt halten, bis UNIT erscheint)
	SET-Taste	Einstellungen im Menü bestätigenSpeichern und Menü verlassen
	MODE-Taste	Menüpunkte anwählenEinstellungen im Menü ändernJustieren
	TARE-Taste	Tarieren
	ON/OFF-Taste	Ein-/Ausschalten

7 Basisbetrieb

7.1 Einschalten

→ ON-Taste drücken.

Die Waage führt einen Selbsttest durch. Sobald die Gewichtsanzeige erscheint, ist die Waage wägebereit.

→ OFF-Taste drücken, die Anzeige erlischt

7.3 Wägen

⇒ Wägegut auflegen
⇒ Stillstandskontrolle abwarten, nach erfolgter Stillstandskontrolle wird rechts im Display die Wägeeinheit (z. B. g oder kg) angezeigt
Wägeresultat ablesen.

Ist das Wägegut schwerer als der Wägebereich, erscheint im Display „Error“ (=Überlast).

7.4 Tarieren

→ Leeren Wägebehälter auflegen, das Gewicht des Wägebehälters wird angezeigt.

⇒ TARE-Taste drücken, die Nullanzeige erscheint. Das Taragewicht bleibt so lange gespeichert, bis es gelöscht wird.

→ Wägegut einwiegen, das Nettogewicht wird angezeigt.

Der Tariervorgang kann beliebige Male wiederholt werden, beispielsweise beim Einwiegen von mehreren Komponenten zu einer Mischung (Zuwiegen). Die Grenze ist dann erreicht, wenn der gesamte Wägebereich ausgelastet ist.

Nach Abnehmen des Wägebehälter erscheint das Gewicht des Wägebehälter als Minus-Anzeige.

Das Taragewicht bleibt so lange gespeichert, bis es gelöscht wird.

Tara löschen

⇒ Waage entlasten und TARE-Taste drücken, die Nullanzeige erscheint.

7.5 Pre-Tare-Funktion

Mit dieser Funktion wird das Gewicht eines Taragefäßes gespeichert. Auch nach dem Aus-/Einschalten arbeitet die Waage mit dem gespeicherten Tarawert weiter.

⇒ Im Wägemodus Taragefäß auf die Wägeplatte stellen
⇒ MODE-Taste wiederholt drücken bis „PtArE“ blinkend angezeigt wird.
⇒ Mit SET-Taste das aktuelle Gewicht auf der Wägeplatte als PRE-TARE Wert speichern.

PRE-TARE Wert löschen

→ Waage entlasten und mit der TARE-Taste auf null stellen
⇒ MODE-Taste wiederholt drücken bis „PtArE“ blinkend angezeigt wird.
⇒ Mit SET-Taste bestätigen. Der PRE-TARE Wert wird gelöscht, die Nullanzeige erscheint

7.6 Plus/Minus-Wägungen

Zum Beispiel zur Stückgewichtskontrolle, Fertigungskontrolle usw.

⇒ Sollgewicht auf die Wägeplatte stellen und mit TARE-Taste tarieren.
⇒ Sollgewicht abnehmen
⇒ Prüflinge nacheinander auf die Wägeplatte stellen, jeweilige Abweichung zum Sollgewicht wird vorzeichenrichtig nach „+“ und „-“ angezeigt.

Nach dem gleichen Verfahren können auch gewichtsgleiche Packungen, bezogen auf ein Sollgewicht, hergestellt werden.

⇒ Zurück in den Wägemodus durch Drücken der TARE-Taste.

7.7 Stückzählen

Bei der Stückzählung können entweder Teile in einen Behälter eingezählt oder Teile aus einem Behälter herausgezählt werden. Um eine größere Menge von Teilen zählen zu können, muss mit einer kleinen Menge (Referenzstückzahl) das durchschnittliche Gewicht pro Teil ermittelt werden.

Je größer die Referenzstückzahl, desto höher ist die Zählgenauigkeit. Die Referenz muss bei kleinen oder stark unterschiedlichen Teilen besonders hoch gewählt werden.

Je größer die Referenzstückzahl, desto genauer die Stückzählung.

Der Arbeitsablauf gliedert sich in vier Schritte:

Wägebehälter tarieren Referenzstückzahl festlegen Referenzgewicht einwägen Stücke zählen

⇒ Im Wägemodus MODE-Taste kurz drücken. Referenzstückzahl „5 ^PCS “ wird blinkend angezeigt.
⇒ Durch Mehrfachbetätigung der MODE-Taste können weitere Referenzstückzahlen 5, 10, 20, 25 und 50 aufgerufen werden. So viele Zählteile auf die Wägeplatte stellen, wie die eingestellte Referenzstückzahl verlangt.
⇒ Mit SET-Taste bestätigen. Ab hier befindet sich die Waage im Stückzähl-Modus und zählt alle Teile, die sich auf der Wägeplatte befinden.

• Zurück in den Wägemodus
  MODE-Taste drücken.
• Fehlermeldung „Er 1“
  Mindeststückgewicht unterschritten, siehe Kap. 1 „Technische Daten“. MODE-Taste drücken und Referenzbildung erneut starten.
• Tarieren
  Tarabehälter können auch bei der Stückzählung verwendet werden. Vor Beginn der Stückzählung Tarabehälter mit TARE- Taste austarieren.

7.8 Netto-Total-Wägungen

Nützlich, wenn man eine Mischung aus mehreren Komponenten in einen Tarabehälter einwiegt und am Schluss zur Kontrolle das Summengewicht aller eingewogenen Komponenten benötigt (Netto-Total, d. h. ohne das Gewicht des Tarabehälters).

Beispiel:

1. Tarabehälter auf die Wägeplatte stellen. TARE-Taste drücken, die Nullanzeige erscheint.
2. Komponente ① einwiegen. SET-Taste drücken, die Nullanzeige erscheint. [▲] wird am linken Rand des Displays angezeigt.
3. Komponente ② einwiegen, SET-Taste drücken. Netto-Total (Summengewicht von Komponenten ① und ②) wird angezeigt.
4. SET-Taste erneut drücken, die Nullanzeige erscheint.
5. Komponente ③ einwiegen, SET-Taste drücken. Netto-Total (Summengewicht von Komponenten ① und ② und ③.) wird angezeigt.
   ⇒ Rezeptur gegebenenfalls zum gewünschten Endwert auffüllen. Für jede weitere Komponente Schritt 4-5 wiederholen.
   ⇒ Zurück in den Wägemodus durch Drücken der TARE-Taste.

7.9 Prozentbestimmung

Die Prozentbestimmung ermöglicht die Gewichtsanzeige in Prozent, bezogen auf ein Referenzgewicht, das 100 % entspricht.

⇒ Im Wägemodus MODE-Taste wiederholt drücken, bis „100 %“ blinkend angezeigt wird.
⇒ Referenzgewicht, das 100 % entspricht auflegen.
⇒ Mit SET-Taste Referenz speichern. Wenn Anzeige aufhört zu blinken, Referenzgewicht abnehmen.
⇒ Wägegut auflegen. Das Gewicht der Probe wird in Prozent, bezogen auf das Referenzgewicht, angezeigt.

Zurück in den Wägemodus durch Drücken der MODE-Taste.

8 Menü

8.1 Navigation im Menü

Einstieg ins Menü
		Im Wägemodus PRINT-Taste gedrückt halten, bis „Unit“ angezeigt wird.
Menüpunkte anwählen
		Mit der MODE-Taste lassen sich die einzelnen Menüpunkte der Reihe nach anwählen.
Einstellungen ändern
		Angewählten Menüpunkt mit SET-Taste bestätigen, die aktuelle Einstellung wird angezeigt.
		Mit der MODE-Taste lässt sich die Einstellung ändern. Bei jedem Drücken der MODE-Taste wird die nächste Einstellung angezeigt, siehe Kap.8.2 „Menü-Übersicht“.
1. Änderung eines Menüpunktes speichern und Menü verlassen
		⇒ SET -Taste drücken, die Waage kehrt in den Wägemodus zurück.

2. Einstellung mehrerer Menüpunkte ändern

Angewählten Menüpunkt mit SET-Taste bestätigen, die aktuelle Einstellung wird angezeigt.

Mit der MODE-Taste Einstellung ändern.

TARE-Taste drücken „Exit“ wird angezeigt.

Entweder

Mit SET-Taste (Ja) bestätigen, „StorE“ wird angezeigt. Speichern (SET-Taste) bzw. Verwerfen (PRINT-Taste) und Menü verlassen,

oder

PRINT-Taste (Nein) drücken und Änderungen an weiteren Menüpunkten wie oben beschrieben vornehmen

Speichern/verwerfen und Menü verlassen

→ Speichern

→ Verwerfen

Entweder

Durch Drücken der SET-Taste (Ja) die vorgenommenen Änderungen abspeichern. Die Waage kehrt automatisch in den Wägemodus zurück.

oder

Zum Verwerfen der Änderungen PRINT-Taste (Nein) drücken. Die Waage kehrt automatisch in den Wägemodus zurück.

8.2 Menü-Übersicht

Funktionsbeschreibung	Funktion	Parameter	Beschreibung der Auswahlmöglichkeiten
Wägeeinheiten-umschaltung (siehe Kap. 8.3.1)	UNIT	g*	Gramm
		oz	Pound
		ozt	Unze
		ct	Carat (modellabhängig)
		tlh	Tael Hongkong
		ltt	Tael Taiwan
		gn	Grain(modellabhängig)
		dwt	Pennyweight (modellabhängig)
		mo	Momme
		Tol	Tola
		FFA	Frei wählbarer Faktor
Datenübertragungs-modus (siehe Kap. 8.4.1)	PR	rE CR*	Datenausgabe über Fernsteu-erbefehle (s. Kap. 9.3)
		Pr PC	Datenausgabe durch Drücken der PRINT-Taste (s. Kap. 9.3)
		AU PC	Kontinuierliche Datenausgabe (s. Kap. 9.3)
		bA Pr	Ausgabe auf Barcode-Drucker (s. Kap. 9.4)
		AU Pr	Autom. Datenausgabe stabiler Wägewerte (s. Kap. 9.3)
Auswahl Druckausgabe (siehe Kap. 8.4.2)	LAPr	Hdr*	Ausgabe der Kopfzeilen
		GrS	Ausgabe des Gesamtgewichts
		Net	Ausgabe des Nettogewichts
		tAr	Ausgabe des Taragewichts
		N7E	Ausgabe des gespeicherten Gewichts
		PCS	Ausgabe der Stückzahl
		AUJ	Ausgabe des Stückgewichts
		Rqt	Ausgabe der Referenzstückzahl
		FFd	Ausgabe eines Seitenvorschubs bei Start Druckausgabe
		FFE	Ausgabe eines Seitenvorschubs bei Ende Druckausgabe
Baudrate(siehe Kap. 8.4.4)	bAUd	19200
		9600*
		4800
		2400
		1200
Auto off(Batteriebetrieb), siehe(Kap. 5.4)	AF	on*	Automatische Abschaltfunktionnach 3 min ohne Laständerung ein
		off	Automatische Abschaltfunktionnach 3 min ohne Laständerung aus
Auto Zero(siehe Kap. 8.3.2)	tr	on*	ein
		off	aus
Auswahl Justiergewicht(siehe Kap. 8.3.3)	CAL	400	*modellabhängig
		4000
Filterfunktion(siehe Kap. 8.3)	StAbiL	1	schnelle Anzeige
		2	normale Anzeige
		3	langsame Anzeige
Linearisierung(s. Kap. 5.7)	LinEAr		*modellabhängig
Hinterleuchtung der An-zeige, (siehe Kap. 8.3.5)	bL	on*	Hinterleuchtung eingeschaltet
		off	Hinterleuchtung ausgeschaltet
		CH	Hinterleuchtung schaltet sich10 Sekunden nach Erreicheneines stabilen Wägewertesautomatisch ab
Tierwägefunktion(siehe Kap. 8.3.6)	ANL	off*	aus
		3	Zeitspanne 3 Sekunden
		5	Zeitspanne 5 Sekunden
		10	Zeitspanne 10 Sekunden
		15	Zeitspanne 15 Sekunden
Fußtaster(siehe Kap. 8.3.7)	FOOt S	tAr	Waage tarieren durch Drückendes Fußtasters
		Pr	Wägewert drucken durch Betätigen des Fußtasters
Rücksetzen auf Werks-einstellung (siehe Kap.8.3.8)	rSt	no*	nein
		yes	ja

* = Werkseinstellung

8.3 Beschreibung einzelner Menüpunkte

8.3.1 Wägeeinheiten

⇒ Im Wägemodus PRINT-Taste gedrückt halten, bis [Unit] angezeigt wird.

→ SET-Taste drücken, die eingestellte Einheit wird angezeigt.
⇒ Mit der MODE-Taste kann zwischen den verschiedenen Einheiten (siehe nachfolgendeTabelle) gewählt werden.
→ Ausgewählte Einheit mit SET-Taste bestätigen.

	Anzeige	Umrechnungsfaktor *1 g =
Gramm	g	1.
Unze	oz	0.035273962
Troy Unze	ozt	0.032150747
Tael Hongkong	tlh	0.02671725
Tael Taiwan	ltt	0.0266666
Grain (modellabhängig)	gn	15.43235835
Pennyweight(modellabhängig)	dwt	0.643014931
Momme	mom	0.2667
Tola	tol	0.0857333381
Carat (modellabhängig)	ct	5
Frei wählbarer Faktor*)	FFA	xx.xx

\*) Eingabe Umrechnungsfaktor

⇒ Wie oben beschrieben, MODE-Taste wiederholt drücken bis „FFA“ angezeigt wird.
→ Zur Eingabe des Faktors SET-Taste drücken, die aktive Stelle blinkt.

Mit der MODE-Taste wird der angezeigte Wert um 1 erhöht, mit der PRINT-Taste um 1 verringert.

Mit der TARE-Taste Auswahl der Ziffer nach links.

⇒ Eingabe mit SET-Taste bestätigen.
⇒ Durch nochmaliges Drücken der SET-Taste wird der „Frei wählbarer Faktor“ als aktuelle Wägeeinheit übernommen.

8.3.2 Dosierung und Zero-tracking

Mit der Auto-Zero-Funktion werden kleine Gewichtsschwankungen automatisch tariert.

Werden kleine Mengen vom Wägegut entnommen oder zugeführt, so können durch die in der Waage vorhandene „Stabilitätskompensation“ falsche Wägeergebnisse angezeigt werden! (Beispiel: Langsames Herausfließen von Flüssigkeiten aus einem auf der Waage befindlichen Behälter).

Bei Dosierungen mit kleinen Gewichtsschwankungen empfiehlt es sich daher, diese Funktion auszuschalten.

Bei ausgeschaltetem Zero-Tracking wird die Waagenanzeige jedoch unruhiger.

⇒ Im Wägemodus PRINT-Taste gedrückt halten, bis „Unit“ angezeigt wird.
⇒ MODE-Taste wiederholt drücken bis „tr“ angezeigt wird.
⇒ Mit SET-Taste bestätigen, die aktuelle Einstellung wird angezeigt.
→ Mit MODE-Taste gewünschte Einstellungen auswählen.

tr	on	Funktion aktiviert
tr	off	Funktion deaktiviert

→ Auswahl mit SET-Taste bestätigen.

8.3.3 Auswahl Justiergewicht

Bei der Modellreihe KERN PCD kann das Justiergewicht aus vorgegebenen Nennwerten gewählt werden (siehe nachfolgende Tabelle, Werkseinstellung grau unterlegt). Um messtechnisch hochwertige Wägeergebnisse zu erlangen, ist die Auswahl eines möglichst hohen Nennwertes zu empfehlen. Als Option können die nicht beigegebenen Justiergewichte von KERN bezogen werden.

⇒ Im Wägemodus PRINT-Taste gedrückt halten, bis [Unit] angezeigt wird.
⇒ MODE-Taste wiederholt drücken bis „CAL“ angezeigt wird.
⇒ Mit SET-Taste bestätigen, die aktuelle Einstellung wird angezeigt.
→ Mit MODE-Taste gewünschte Einstellungen auswählen.
⇒ Auswahl mit SET-Taste bestätigen.

Mögliche Justierpunkte:

Justiergewicht	PCD 250-3	PCD 300-3	PCD 2500-2	PCD 3000-2
1.	50 g	50 g	500 g	500 g
2.	100 g	150 g	1000 g	1500 g
3.	150 g	250 g	1500 g	2500 g
4.	200 g	300 g	2000 g	3000 g
5.	250 g	350 g	2500 g	3500 g

Justiergewicht	PCD 6K-4	PCD 10K0.1	PCD 10K3
1.	1 kg	2 kg	2 kg
2.	2 kg	5 kg	5 kg
3.	5 kg	7 kg	7 kg
4.	6 kg	10 kg	10 kg
5.	-	-	-

8.3.4 Filterfunktion

(außer PCD 10K-3)

Unter diesem Menüpunkt kann die Waage an bestimmte Umgebungsbedingungen und Messzwecke angepasst werden.

⇒ Im Wägemodus PRINT-Taste gedrückt halten, bis [Unit] angezeigt wird.
⇒ MODE-Taste wiederholt drücken bis „StAbiL“ angezeigt wird.
⇒ Mit SET-Taste bestätigen, die aktuelle Einstellung wird angezeigt.
→ Mit MODE-Taste gewünschte Einstellungen auswählen.

1	Filter 1:Waage reagiert empfindlich und schnell, ruhiger Aufstellungsort.
2	Filter 2:Waage reagiert normal, normaler Aufstellungsort
3	Filter 3:Waage reagiert unempfindlich aber langsam, unruhiger Aufstellungsort.

→ Auswahl mit SET-Taste bestätigen.

8.3.5 Hinterleuchtung der Anzeige

⇒ Im Wägemodus PRINT-Taste gedrückt halten, bis „Unit“ angezeigt wird.
⇒ MODE-Taste wiederholt drücken bis „bl“ angezeigt wird.
⇒ Mit SET-Taste bestätigen, die aktuelle Einstellung wird angezeigt.
→ Mit MODE-Taste gewünschte Einstellungen auswählen.

bl	on	Hinterleuchtung eingeschaltet	Kontrastreiche Anzeige, die auch im Dunkeln abgelesen werden kann.
bl	off	Hinterleuchtung ausgeschaltet	Batterieschonung
bl	Ch	Hinterleuchtung schaltet sich 10 Sekunden nach Erreichen eines stabilen Wägewertes automatisch ab	Batterieschonung

⇒ Auswahl mit SET-Taste bestätigen.

8.3.6 Tierwägefunktion

Die Tierwägefunktion kann bei unruhigen Wägungen eingesetzt werden. Während einer festgelegten Zeitspanne wird der Mittelwert der Wägeresultate gebildet.

Je unruhiger das Wägegut ist, desto länger sollte die Zeitspanne gewählt werden.

⇒ Im Wägemodus PRINT-Taste gedrückt halten, bis „Unit“ angezeigt wird.
→ MODE-Taste wiederholt drücken bis „ANL“ angezeigt wird.
⇒ Mit SET-Taste bestätigen, die aktuelle Einstellung wird angezeigt.
→ Mit MODE-Taste gewünschte Einstellungen auswählen

ANL	3	Zeitspanne 3 Sekunden
ANL	5	Zeitspanne 5 Sekunden
ANL	10	Zeitspanne 10 Sekunden
ANL	15	Zeitspanne 15 Sekunden
ANL	off	Tierwägung nicht aktiv

→ Auswahl mit SET-Taste bestätigen.
⇒ Wägegut (Tier) auf die Wägeplatte stellen und SET-Taste betätigen. In der Anzeige läuft ein „Countdown“.
Der Mittelwert der Wägeresultate wird angezeigt und bleibt in der Anzeige stehen.
⇒ Mit der SET-Taste kann zwischen Tierwägen und normalem Wägen gewechselt werden.
⇒ Mit der SET-Taste wird die Wägezyklus für die Tierwägung erneut gestartet.

8.3.7 Fußtaster

Der Fußtaster dient zur Übermittlung der Wägewerte an einen Drucker oder einen PC. Alternativ kann auch tariert werden.

Anschluß und Bedienung entnehmen Sie bitte der, dem Fußtaster beigelegten Betriebsanleitung.

8.3.8 Rücksetzen auf Werkseinstellung

Mit dieser Funktion werden alle Waageneinstellungen auf Werks-einstellungen zurückgesetzt.

⇒ Im Wägemodus PRINT-Taste gedrückt halten, bis „Unit“ angezeigt wird.
⇒ MODE-Taste wiederholt drücken bis „rSt“ angezeigt wird.
⇒ Mit SET-Taste bestätigen, die aktuelle Einstellung wird angezeigt.
→ Mit MODE-Taste gewünschte Einstellungen auswählen

rSt	yes	Waage wird auf Werkseinstellung zurückgesetzt
rSt	no	Waage bleibt in individueller Einstellung

⇒ Auswahl mit SET-Taste bestätigen. Die Waage kehrt zurück in den Wägemodus.

8.4 Schnittstellenparameter

Die Datenausgabe erfolgt über Schnittstelle RS 232 C.

Allgemeines

Voraussetzung für die Datenübertragung zwischen Waage und einem Peripheriegerät (z.B. Drucker, PC ...) ist, dass beide Geräte auf dieselben Schnittstellenparameter (z.B. Baudrate, Übertragungsmodus ...) eingestellt sind.

8.4.1 Datenübertragungsmodus

⇒ Im Wägemodus PRINT-Taste gedrückt halten, bis „Unit“ angezeigt wird.
⇒ MODE-Taste wiederholt drücken bis „Pr“ angezeigt wird.
⇒ Mit SET-Taste bestätigen, die aktuelle Einstellung wird angezeigt.
→ Mit MODE-Taste gewünschte Einstellungen auswählen

rE CR	Datenausgabe über Fernsteuerbefehle
Pr PC	Datenausgabe durch Drücken der PRINT-Taste
AU PC	Kontinuierliche Datenausgabe
bA Pr	Ausgabe auf Barcode-Drucker
AU Pr	Autom. Datenausgabe stabiler Wägewerte

⇒ Auswahl mit SET-Taste bestätigen. Die Waage kehrt in den Wägemodus zurück.

8.4.2 Druckausgabe

Mit dieser Funktion wird selektiert, welche Daten über die RS232C gesendet werden

(gilt nicht für der Datenübertragungsmodus BAPr).

⇒ Im Wägemodus PRINT-Taste gedrückt halten, bis „Unit“ angezeigt wird.
⇒ MODE-Taste wiederholt drücken bis „LAPr“ angezeigt wird.
⇒ Mit SET-Taste bestätigen, die aktuelle Einstellung wird angezeigt.
→ Mit MODE-Taste gewünschten Ausgabeparameter auswählen

Hdr	Ausgabe der Kopfzeilen
GrS	Ausgabe des Gesamtgewichts
Net	Ausgabe des Nettogewichts
tAr	Ausgabe des Taragewichts
N7E	Ausgabe des gespeicherten Gewichts
PCS	Ausgabe der Stückzahl
AUJ	Ausgabe des Stückgewichts
Rqt	Ausgabe der Referenzstückzahl
FFd	Ausgabe eines Seitenvorschubs bei Start Druckausgabe
FFE	Ausgabe eines Seitenvorschubs bei Ende Druckausgabe

⇒ Auswahl mit SET-Taste bestätigen, der aktuelle Status (on / off) wird angezeigt.
⇒ Mit MODE- und PRINT-Taste wird der Status geändert „on ⇌ off“.
⇒ Auswahl mit SET-Taste bestätigen. Die Waage kehrt in den Wägemodus zurück.

Auf diese Weise kann der Benutzer sich seinen eigenen Datenblock konfigurieren, der dann an einen Drucker oder PC gesendet wird.

8.4.3 Ausdruckbeispiel

		Seitenvorschub bei Start
line1		Ausgabe der Kopfzeilen
line 2
line 3
line 4
line 5
G	135.81 g	Gesamtgewicht
N	28.27 g	Nettogewicht
T	1.49 g	Taragewicht
M	12.25 g	gespeichertes Gewicht
P	5 pcs	Stückzahl
A	5.63 g	Stückgewicht
R	2 pcs	Referenzstückzahl
		Seitenvorschub bei Ende

8.4.4 Baudrate

Die Baudrate bestimmt die Geschwindigkeit der Übertragung über die Schnittstelle, 1 Baud = 1 Bit/Sekunde.

Im Wägemodus PRINT-Taste gedrückt halten, bis „Unit“ angezeigt wird.
⇒ MODE-Taste wiederholt drücken bis „bAUd“ angezeigt wird.
→ Mit SET-Taste bestätigen, die aktuelle Einstellung wird angezeigt.
→ Mit MODE-Taste gewünschte Einstellungen auswählen
→ Auswahl mit SET-Taste bestätigen. Die Waage kehrt zurück in den Wägemodus.

$$ 9 6 0 0 \Rightarrow 4 8 0 0 \Rightarrow 2 4 0 0 \Rightarrow 1 2 0 0 \Rightarrow 1 9 2 0 0 $$

9 Datenausgang RS 232 C

9.1 Technische Daten

■ 8-bit ASCII Code
■ 1 Startbit, 8 Datenbits, 1 Stopbits, kein Paritätsbit
■ Baudrate wählbar auf 1200, 2400, 4800, 9600 und 19200 Baud
■ Miniatur-Stecker notwendig (9 pol D-Sub)
- Bei Betrieb mit Schnittstelle ist der fehlerfreie Betrieb nur mit dem entsprechenden KERN- Schnittstellenkabel (max. 2m) sichergestellt

9.2 Pinbelegung der Waagenausgangsbuchse

Frontansicht:

Pin 2: Transmit data

Pin 3: Receive data

9.3 Beschreibung des Datentransfers

Pr PC:

PRINT-Taste drücken, bei stabilem Gewicht wird das Format aus LAPR übertragen.

a. Format für stabile Werte für Gewicht/Stückzahl/Prozentangabe

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
M	S	N_1	N_2	N_3	N_4	N_5	N_6	N_7	N_8	N_9	N_10	B	U_1	U_2	U_3	CR	LF

b. Format im Fehlerfall

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
B	B	B	B	B	B	B	B	B	B	B	E	r	r	o	r	CR	LF

AU Pr:

Sobald der Wägewert stabil ist, wird das Format aus LAPR automatisch übertragen.

c. Format für stabile Werte für Gewicht/Stückzahl/Prozentangabe

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
M	S	N_1	N_2	N_3	N_4	N_5	N_6	N_7	N_8	N_9	N_10	B	U_1	U_2	U_3	CR	LF

d. Format im Fehlerfall

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
B	B	B	B	B	B	B	B	B	B	B	E	r	r	o	r	CR	LF

AU PC:

Wägewerte werden automatisch und kontinuierlich gesendet, unabhängig davon, ob der Wert stabil oder instabil ist.

e. Format für stabile Werte für Gewicht/Stückzahl/Prozentangabe

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
M	S	N_1	N_2	N_3	N_4	N_5	N_6	N_7	N_8	N_9	N_10	B	U_1	U_2	U_3	CR	LF

f. Format im Fehlerfall

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
B	B	B	B	B	B	B	B	B	B	B	E	r	r	o	r	CR	LF

g. Format für instabile Werte für Gewicht/Stückzahl/Prozentangabe

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
M	S	N_1	N_2	N_3	N_4	N_5	N_6	N_7	N_8	N_9	N_10	B	B	B	B	CR	LF

rE Cr:

Fernsteuerkommandos s/w/t werden von der Fernsteuereinheit zu der Waage als ASCII-Code gesendet. Nachdem die Waage die s/w/t-Kommandos erhalten hat, sendet sie die nachfolgenden Daten.

Dabei ist zu beachten, dass die folgenden Fernsteuerkommandos ohne nachfolgendes CR LF gesendet werden müssen.

s Funktion: Stabiler Wägewert für das Gewicht wird über RS232-Schnittstelle gesendet

w Funktion: Wägewert für das Gewicht (stabil oder instabil) wird über RS232-Schnittstelle gesendet

t Funktion: Es werden keine Daten gesendet, die Waage führt die Tara-Funktion aus.

h. Format für stabile Werte für Gewicht/Stückzahl/Prozentangabe

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
M	S	N_1	N_2	N_3	N_4	N_5	N_6	N_7	N_8	N_9	N_10	B	U_1	U_2	U_3	CR	LF

i. Format im Fehlerfall

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
B	B	B	B	B	B	B	B	B	B	B	E	r	r	o	r	CR	LF

j. Format für instabile Werte für Gewicht/Stückzahl/Prozentangabe

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
M	S	N_1	N_2	N_3	N_4	N_5	N_6	N_7	N_8	N_9	N_10	B	B	B	B	CR	LF

Symbole

M Leerzeichen oder M
S	Leerzeichen oder negatives Vorzeichen (-)
N_1 ... N_10	10 numerische ASCII-Codes für Gewichtswerte einschließlich Dezi-malstelle oder Leerzeichen
U_1 ... U_3	3 ASCII-Codes für Wägeeinheit Stk. / % / oder Leerzeichen
B Leerzeichen
E, o, r	ASCII-Code oder “E, o, r”
CR Carriage Return
LF (Line Feed)

9.4 Ausgabe auf Barcode-Drucker

Der Datenübertragungsmodus ist auf „BA Pr“ zu stellen (s. Kap. 8.4.1).

Als Barcode-Drucker ist das Zebra-Drucker Modell LP2824 vorgesehen.

Dabei ist zu beachten, dass das Ausgabeformat der Waage fest definiert ist und nicht geändert werden kann.

Das Druckformat ist im Drucker gespeichert. D.h. bei einem Defekt kann der Drucker nicht gegen einen fabrikneuen ausgetauscht werden, sondern es muss bei KERN zuvor die entsprechende Software aufgespielt werden.

Der Zebra-Drucker und die Waage sind im ausgeschalteten Zustand mit dem mitgelieferten Schnittstellenkabel zu verbinden.

Nach dem Einschalten beider Geräte und Erreichen der Betriebsbereitschaft, wird jeweils beim Drücken der PRINT-Taste ein Etikett ausgedruckt.

10 Wartung, Instandhaltung, Entsorgung

10.1 Reinigung

Vor allen Wartungs-, Reinigungs- und Reparaturarbeiten das Gerät von der Betriebsspannung trennen.

Keine aggressiven Reinigungsmittel (Lösungsmittel o.Ä.) benutzen, sondern nur ein mit milder Seifenlauge angefeuchtetes Tuch. Darauf achten, dass keine Flüssigkeit in das Gerät eindringt und mit einem trockenen, weichen Tuch nachreiben.

⇒ Edelstahlteile mit einem weichen und mit einem für Edelstahl geeigneten Reinigungsmittel getränkten Lappen reinigen.
Für Edelstahlteile keine Reinigungsmittel verwenden, die Natronlauge, Essig-, Salz-, Schwefel-, oder Zitronensäure enthalten.
⇒ Keine Metallbürsten oder Putzschwämme aus Stahlwolle verwenden, da dies Oberflächenkorrosion verursacht.

10.2 Wartung, Instandhaltung

Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechnikern geöffnet werden.
⇒ Sicherstellen, dass die Waage regelmäßig kalibriert wird, s. Kap. Prüfmittelüberwachung.

10.3 Entsorgung

Die Entsorgung von Verpackung und Gerät ist vom Betreiber nach gültigem nationalem oder regionalem Recht des Benutzerortes durchzuführen.

11 Kleine Pannenhilfe

Bei einer Störung im Programmablauf sollte die Waage kurz ausgeschaltet und vom Netz getrennt werden. Der Wägevorgang muss dann wieder von vorne begonnen werden.

Hilfe:

Störung Mögliche Ursache

Die Gewichtsanzeige leuchtet nicht.

• Die Waage ist nicht eingeschaltet.
- Die Verbindung zum Netz ist unterbrochen (Netzkabel nicht eingesteckt/defekt).
• Die Netzspannung ist ausgefallen.
• Die Batterie ist falsch eingelegt oder leer.
- Es ist keine Batterie eingelegt.

Die Gewichtsanzeige ändert sich fortwährend

• Luftzug/Luftbewegungen
  • Vibrationen des Tisches/Bodens
• Die Wägeplatte hat Berührung mit Fremdkörpern.
• Elektromagnetische Felder/ Statische Aufladung (anderen Aufstellungsort wählen/falls möglich störendes Gerät ausschalten)

Das Wägeergebnis ist offensichtlich falsch

• Die Waagenanzeige steht nicht auf Null
• Die Justierung stimmt nicht mehr.
- Es herrschen starke Temperaturschwankungen.
- Elektromagnetische Felder / Statische Aufladung (anderen Aufstellungsort wählen/ falls möglich, störendes Gerät ausschalten).

Beim Auftreten anderer Fehlermeldungen Waage aus- und nochmals einschalten. Bleibt Fehlermeldung erhalten, Hersteller benachrichtigen.

12 Konformitätserklärung

Die aktuelle EG/EU-Konformitätserklärung finden Sie online unter:

www.kern-sohn.com/ce

i Nur gültig für Deutschland!

Im Zusammenhang mit dem Vertrieb von Batterien und Akkus sind wir als Händler gemäß Batterieverordnung verpflichtet, Endverbraucher auf folgendes hinzuweisen:

Endverbraucher sind zur Rückgabe gebrauchter Batterien/Akkus gesetzlich verpflichtet. Batterien/Akkus können nach Gebrauch in kommunalen Sammelstellen oder im Handel zurückgegeben werden.

Dabei muss das übliche Gebrauchsende der Batterien/Akkus erreicht sein, ansonsten muss Vorsorge gegen Kurzschluss getroffen werden.

Schadstoffhaltige Batterien sind mit einem Zeichen, bestehend aus einer durch-gestrichenen Mülltonne und dem chemischen Symbol (Cd = Cadmium, Hg = Quecksilber, oder Pb = Blei) des für die Einstufung als schadstoffhaltig ausschlaggebenden Schwermetalls versehen.

Cd

Hg

Pb

→ Schadstoffarme Batterien nur mit einer durchgestrichenen Mülltonne.

Die Rückgabemöglichkeit beschränkt sich auf Batterien der Art, die wir in unserem Sortiment führen oder geführt haben, sowie auf die Menge, deren sich Endverbraucher üblicherweise entledigen.

KERN PCD

Version 1.5 09/2016

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
B	B	B	B	B	B	B	B	B	B	B	E	r	r	o	r	CR	LF

AU Pr:

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
B	B	B	B	B	B	B	B	B	B	B	E	r	r	o	r	CR	LF

AU PC:

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
B	B	B	B	B	B	B	B	B	B	B	E	r	r	o	r	CR	LF

g. Format for unstable values for weight/quantity/percentage

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
M	S	N_1	N_2	N_3	N_4	N_5	N_6	N_7	N_8	N_9	N_10	B	B	B	B	CR	LF

rE Cr:

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
B	B	B	B	B	B	B	B	B	B	B	E	r	r	o	r	CR	LF

j. Format for unstable values for weight/quantity/percentage

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
M	S	N_1	N_2	N_3	N_4	N_5	N_6	N_7	N_8	N_9	N_10	B	B	B	B	CR	LF

Symbols

M Blank or M
S	Space character or negative sign (-)
N_1 ... N_10	10 numeric ASCII codes for weight values including decimal places or blanks
U_1 ... U_3	3 ASCII codes for weighing unit pcs. / % / or blank
B Blank
E, o, r ASCII code or “E, o, r”
CR Carriage Return
LF (Line Feed)

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
B	B	B	B	B	B	B	B	B	B	B	E	R	R	o	R	CR	LF

AU Pr:

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
B	B	B	B	B	B	B	B	B	B	B	E	R	R	o	R	CR	LF

AU PC:

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
B	B	B	B	B	B	B	B	B	B	B	E	R	R	o	R	CR	LF

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
B	B	B	B	B	B	B	B	B	B	B	E	R	R	o	R	CR	LF
