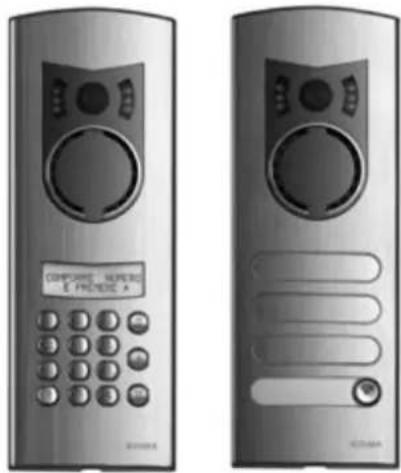

Produkttyp	Außen-Video-Gegensprechanlage (Straßentafel)
Marke	Vimar
Modell	ELVOX 133D
Gehäusematerial	Stranggepresstes Aluminium 18/10
Schutzart	IP44
Rahmen	Weiß vorlackiertes Stahlblech 12/10
Tasten	Transparenter Polycarbonat mit Edelstahlschutz
Kanten	UV-beständiger schlagfester Technopolymer
Stromversorgung	Extern, je nach installierter Elektronik (12-24 V DC)
Kompatible Systeme	Due Fili Elvox, Digibus, Sound System, usw.
Hauptfunktionen	Ruf, Audio/Video-Kommunikation, LED-Beleuchtung für Schilder
Maximale Anzahl Tasten	Bis zu 12 (je nach Modulkonfiguration)
Kompatible Kamera	Art. 559A, 559B, 560A (optional)
Integriertes Mikrofon	Ja
Montage	Unterputz oder Aufputz
Abmessungen (ca.)	2 Module: 200×100 mm; 3 Module: 300×100 mm
Gewicht (ca.)	1,5 kg
Konformitätsnormen	EN 60065, EN 61000-6-1, EN 61000-6-3
Wartung	Mit einem weichen, trockenen Tuch reinigen
Reparierbarkeit	Ja, separate Komponenten verfügbar (Elektronikeinheiten, Tasten usw.)

Häufig gestellte Fragen - ELVOX 133D Vimar

Welche Art von Stromversorgung wird für das ELVOX 133D benötigt?

Die Stromversorgung ist extern und hängt vom gewählten Stromkreis ab (Due Fili, Digibus usw.). In der Regel wird eine Gleichspannung von 12 bis 24 V verwendet, die von einem eigenen Netzteil (Ref. 6582 für LEDs) bereitgestellt wird.

Kann ich das ELVOX 133D ohne Kamera verwenden?

Ja, die Tafel kann als reine Audio-Wohnungsstation konfiguriert werden, indem der Objektivring entfernt und die mitgelieferte Abdeckung (Ref. D) eingesetzt wird.

Wie viele Ruftasten kann ich installieren?

Die Anzahl der Tasten hängt von der Anzahl der Module ab. Standardmäßig kann jedes Modul bis zu 4 Tasten aufnehmen. Sie können externe Tasten (R131) oder zusätzliche Module (12TS) hinzufügen.

Was ist der Unterschied zwischen den Systemen Due Fili und Digibus?

Due Fili verwendet eine Zwei-Draht-Technologie, während Digibus ein digitales System ist. Die entsprechenden Elektronikeinheiten sind unterschiedlich: 13F3/13F5 für Due Fili, 1283/1285 für Digibus.

Wie installiere ich die Tafel auf Putz?

Verwenden Sie das passende Aufputzgehäuse (Art. S321 bis S334 je nach Modulanzahl). Befestigen Sie den Rahmen am Gehäuse, schließen Sie dann die Komponenten an und schließen Sie die Tafel.

Kann ich eine defekte Taste ersetzen?

Ja, die Drucktaster (Art. R200) sind einzeln austauschbar. Verwenden Sie für externe Tasten die Referenz R131.

Welche Schutzart hat die Tafel?

Die Tafel hat die Schutzart IP44, die sie gegen Spritzwasser und feste Partikel schützt.

Wie reinige ich die Tafel?

Reinigen Sie sie mit einem weichen, trockenen Tuch. Vermeiden Sie Scheuermittel oder Lösungsmittel, die die Oberfläche beschädigen könnten.

Wird die Tafel mit den elektronischen Komponenten geliefert?

Nein, die Tafel wird blank geliefert (Frontplatte und Rahmen). Die Elektronikeinheiten, Tasten, Kamera und Zubehör müssen je nach gewähltem System separat bestellt werden.

Welche Sicherheitsnormen werden eingehalten?

Das Produkt entspricht den EMV-Richtlinien und den Normen EN 60065, EN 61000-6-1 und EN 61000-6-3. Es muss von qualifiziertem Personal installiert werden.

BEDIENUNGSANLEITUNG ELVOX 133D Vimar

Manuel installateur - Technisches Handbuch

Instrucciones instalador - Manual do instalador

Exyepioo obnyiw

1300

Haustelefon-/Videohaustelefon-Klingeltableaus Serie 1300

Placas para portero automatico/videoportero series 1300

Die Bedienungsanleitung ist auf der Website www. vimar.com zum Download verfügbar

Installationsvorschriften

Die Installation muss durch Fachpersonal gemea. den im Anwendungsland des Gerats geltenden Vorschriften zur Installation elektrischen Materials erfolgen.

Normkonformität

EMC-Richtlinie

Normen EN 60065, DIN EN 61000-6-1 und EN 61000-6-3.

Elektro- und Elektronik-Altgeräte - Informationen für die Nutzer

Das Symbol der durchgestriichen Mülltonne auf dem Gerät oder seiner Verpackung weist daraufhin, dass das Produkt am Ende seiner Nutzungsdauer getrennt von den anderen Abfallen zu entsorgen ist. Nach Ende der Nutzungsdauer obliegt es dem Nutzer, das Produkt in einer geeigneten Sammelstelle für getrennte Müllentsorgung zu deponieren oder es dem Handler bei Ankauf eines neuen Produkts zu übergeben. Bei Handlern mit einer Verkaufsfläche von mindestens 400 mlkonnen zu entsorgende Produkte mit Abmessungen unter 25 cm kostenlos und ohne Kaufzwang abgegeben werden. Die angemessene Mülltnennung für das dem Recycling, die Behandlung und der umweltvertraglichen Entsorgung zugeführten Gerätes tragdt dazu bei, mögliche negative Auswirkungen auf die Umwelt und die Gesundheit zu vermeiden und beginnstigt den Wiedereinsatz und/oder das Recyclin der Materialien, aus denen das Gerät besteht.

TECHNISCHE MERKMALE DER KLINGELTABBLEAUS SERIE 1300

• Platte aus stranggepresstem Aluminium mit 18/10 Stärke.
• Schutzart IP44
• Endstücke aus stoß- und UV-festem Technopolymer.
• Tastenhalterung aus stoffestem durchsichtigem Polycarbonat
• Rahmen aus gepresstem Aluminiumumblech mit 12/10 Stärke, in welt vorlackiert.
• Tasten aus durchsichtigem Polycarbonat mit Schutzüberzug aus Edelstahl.

Die Elemente der Serie 1300 erfolgenden die Zusammenstellung von Klingelttableaus für Tursprech- und Video-Tursprechanlagen mit Technologie:

• Due Fili Elvox
• Digibus
  Sound System oder Wechselstromruf
  Die Klingeltableaus sind mit Frontplatte und Tragerrahmen versehen und müssen mit der Elektronik und den entsprechenden zusätzlichen Komponenten ergänzt werden, die separat geliefert werden und je nach Anlage (Due Fili Elvox, Digibus, Sound System, Wechselsstromrf) und Installationsart zu wahlen sind.
  Die Anleitung bezieht sich nur auf die Montage des Klin-geltableaus.
  Für die vollständige Installation, den Anschluss und die Programmierung (elektronische Klingeltableaus) wird auf das Handbuch der zu stallierenden Elektronikeinheit, Kamera oder Außensprechstelle verwiesen:

Für System DUE FILI:

Elektronikeinheit mit Tasten: 13F3 (Audio), 13F5 (Video)
Elektronikeinheit mit alphanumericer Tastatur: 13F4 (Audio), 13F7 (Video)
-AuBensprechstelle:6931.

Für System DIGIBUS:

Elektronikeinheit mit Tasten: 1283 (Audio), 1285 (Video)
- Elektronikeinheit mit alphanumericer Tastatur: 1282 (Audio), 1286 (Video)

Fur System Sound System oder Wechselstromruf:

AuBensprechstellen: Art. 930A, 930C, 930D, 930F, 930G.
Kamera mit Aufsprechstelle: Art. 559A, 559B, 560A.

Zusatzkomponenten für Anlagen Due Fili und Digibus

Das Klingeltableau wird mit Auslegung für Videosprech-anlagen gefertiert und muss mit den folgenden Artikeln ergänzt werden:

• Unterputzgehäuse Art. 9192 für Klingelttableaus in 2 vertikalen Modulen oder Art. 9193 für Klingelttableaus in 3 vertikalen Modulen.
  Hinweis: Die Gehäuse 9192 oder 9193 konnen nicht miteinander kombiniert werden, sondern nur: 9192 mit 9192 oder 9193 mit 9193.
  Regenschutzrahmen Art. C321, C322, C323, C324 für Klingelttableaus in 2 vertikalien Modulen oder C331, C332, C333, C334 für Klingelttableaus in 3 vertikalien Modulen
  Aufputzgehause mit Regenschutz Art. S321, S322, S323, S324 für Klingeltableaus in 2 vertikalien Modulen oder S331, S332, S333, S334 für Klingeltableaus in 3 vertikalien Modulen.
  Außentaste Art. R131, zur Erhöhung der Ruftastenanzahl der Frontplatten Art. 1321, 1331 oder Putzabdeckrahen für Außentaste Art. R130 zur Verringerung der Ruftastenanzahl der Frontplatten Art. 1358, 1372.
• Audio-Elektronikeinheit mit Tasten Art. 13F3 (Due Fili) oder Art. 1283 (Digibus)
  Audio-Elektronikeinheit mit alphanumericer Tastatur Art. 13F4 (Due Fili) oder Art. 1882 (Digibus)
  Video-Elektronikeinheit mit Tasten Art. 13F5 (Due Fili) oder Art. 1285 (Digibus)
  Video-Elektronikeinheit mit alphanumericer Tastatur Art. 13F7 (Due Fili) oder Art. 1286 (Digibus)
  Zusatzmodul mit 4 Tasten für elektronische Klingeltableaus Due Fili Elvox und Digibus, Art. 12TS (separate gefeliefert)

Dasselbe Klingelttableau kann fur die Audio-Elektronikeinheit ausgelegt werden. In thisem Fall den auf Abbildung 6 mit Nr. 1 gekennzeichneten Ring an der Rückseite der Frontplatte entfernen und an seiner Stelle die auf Abbildung 6 mit Nr. 2 gekennzeichnete Objektiv-Abdeckblende am Rahmen einsetzen (B).

Zusatzkomponenten fur Anlagen mit Sound-System- oder Wechselstromruf

Das Klingelttableau istVBoreitet fur Video-Tursprechanlagen und wird mit folgenden Artikelningesetzt:

• Unterputzgebäuse Art. 9192 für Klingeltableaus mit 2 vertikalen Modulen oder Art. 9193 für Klingeltableaus mit 3 vertikalien Modulen.
  Hinweis: Die Gehäuse 9192 bzw. 9193 konnen nicht miteinander kombiniert werden, sondern nur wie folgt: 9192 mit 9192 oder 9193 mit 9193.
  Kamera mit Sprechstelle Art. 559A, 559B oder 560A oder Sprechstelle Art. 930A, 930B, 930C, 930D, 930F oder 930G (die Abb. 1 stellt dar, wie die Kamera in den Rahmen eingesetzt wird).
• Tasten Art. R200, R200/50 (R200/50 = Packung mit 50 Tasten R200)
• Taste mit Namennschild Art. R131, zur Erhöhung der Ruftastenanzahl der Platten Art. 1321, 1331 oder Blindabdeckung für Taste mit Namennschild Art. R130 oder R130/10 zur Reduzierung der Ruftastenanzahl der Platten Art. 1358, 1372.
• LED für Namennschildbeleuchting Art. R260
  Dioden Art. 0002/994 (fur Anlagen mit 1 + n^n -Drahtsystem oder ohne Koaxialkabel)
  Regenschutzrahen Art. C321, C322, C323, C324 for Klingelttableaus mit 2 vertikalien Modulen oder C331, C332, C333, C334 für Klingelttableaus mit 3 vertikalien

Modulen.

• Aufputzgehäuse mit Regenschutz Art. S321, S322, S323, S324 für Klingeltableaus mit 2 vertikalien Modulen oder S331, S332, S333, S334 für Klingeltableaus mit 3 vertikalien Modulen.
  Dasselbe Klingelttableau kann nur für die SprechstelleVBorbereitet werden; in diesen Fall den Ring (der mit E in Abb. 6 bezeichnet ist) von der Frontblende abnehmen,stattdessen die Abdeckung fur das Objektiv (die mit D in Abb. 6 bezeichnet ist) einsetzen, und in den Rahmen (B) mit den mitgelieferten Schrauben die Halterung (C) fur die Sprechstelle befestigen (siehe Abb.20,22,24).

Installation der Klingeltableaus der Serie 1300 in Systemen Due Fili oder Digibus.

Das Unterputzgehause (N) bzw. das Aufputzgehause (P) auf einer Höhe von etwa 1,65 m über dem Boden ab der oberen Gehäusekante an der Wand installieren. Hinweis: Die Klingeltableaus der Serie 1300 konnen nur horizontal mit Zusatztableaus erweitert werden. Bei Unterpunktmontage werden die Gehäuse mit den im Lieferumfang der Gehäuse enthaltenen Einhängungen miteinander verbunden (siehe Abb. 30).
Den Klemmblock der Elektronikeinheit mit den mitgelieferten Schrauben unter dem Tragerrahmen befestigen.
- Bei Unterputzmontage:

• Den eventuellen Regenschutzrahmen (O) am Unterputzgehäuse (N) befestigen.
  Den Rahmen (B) am Unterputzgehause (N) oder am Regenschutzrahen befestigen.
  Bei Aufputzmontage:

• Den Trägerrahmen (B) am Aufputzgehausebefestigen.
  Den Klemmblock der Elektronikeinheit an der Anlage anschließen, damit je nach Anlagentyp die Schaltbilder im entsprechenden Handbuch beachten.
  Die Elektronikeinheit (S, T/U, V) mit der Verkabelung an der Oberseite an der Klemmenleiste anschließen.
  Die eventuellen Zusatzmodule anschlieben (Abb. 31B, 31C). Der Anschluss mehrerer Zusatzmodule kann ein zusätzliches Netzgerät Art. 6582 für die Versorgung der LEDs der Namensschildbeleuchtung erfordern.
  Die Elektronikeinheit und die eventuellen Zusatzmodule in die Tragerrahmen einsetzen (beiten Zusatzmodulen Art. 12TS der Klingeableaus mit Tasten das mitgetgelieferte Zwischenstck verwenden, um sie zusammenzuhalten, siehe Abb. 31B).
  Das Mikrofon in die hierfür vorgesehene Aufnahme am Rahman (B) unter rechts einsetzen und den Deckel wieder schlieben wie auf Abb. 7 Nr. 1 dargestellt. Hinweis: Bei Elektronikeinheiten für Systeme Digibus muss der Gummideckel abgenommen oder abgeschritten werden (bereits vorhanden an Außensprechtellen oder Kameras. Vorsicht, nicht die Mikrofonkabel durchschniden (siehe Abb. 7).
  Die Phasen der Programmierung durchfuhren, wie im Handbuch der Elektronikeinheit beschrieben.
  Bei Tursprechanlagen muss an der Rückseite der Frontplatte der Objektivring (E) entfern, und die Objektiv-Abdeckblende (D) eingesetzt werden (siehe Abb.6).

• Bei Audio-/Videoplatten Art. 1321, 1331 zur Erhöhung der Außentastenanzahl die Putzabdeckrahmen und die Tasten von unter nach offen abnehmer (siehe Abb. 5), dann die Außentasten R131 in umgekehrter Reihenfolge von offen nach offen einsetzen. Bei Zusatzplatten Art. 1358, 1372 zur Verringerung der Außentastenanzahl den gleichen Vorgang unter Anwendung der Putzabdeckrahmen Art. R130 ausführten.
• Das Klingelttableau mit einem Schraubendreher am Rahmen befestigen und verschiedene (siehe Abb. 8).

Installation der Klingeltableaus der Serie 1300 in Systemen mit AuBensprechstelle oder Kamera mit AuBensprechstelle (Systeme Sound System oder Wechselstromruf)

1300

Installation der UP-Klingeltableaus

Das UP-Gehäuse (N) auf einer Höhe von etwa 1,65 m über dem Boden ab der oberen Gehäusekante installmenten
Hinweis: Die Klingeltableaus der Serie 1300 konnen nur horizontal mit Zusatztableaus erweitert werden, indem die Unterputzgehäuse mit den im Lieferumfang der Gehäuse enthaltenen Einhangungen miteinander verbunden werden (siehe Abb. 30).
Tursprechanlage: Die Halterung (C)aben am Rahmen (B) in den vorgesehenen Öffnungen festschrauben und die Außensprechstelle an der Halterung befestigen (siehe Abb.20,22
Video-Tursprechanlage: Die Kamera (M) wie auf den Abbildungen 1, 21, 23 dargestellt am Trägerrehmen (B) befestigen
Das Mikrofon in die hierfür vorgesehene Aufnahme am Rahman (B) und den Deckel wieder schlieben wie auf Abb. 7 Nr. 1 dargestellt.
Die Tasten (G) am Rahmen (B) befestigen, wie auf den Abbildungen 20, 21, 22, 23 dargestellt
Die Platine fur die LED-Beleuchtung (H) in der hierfür vorgesehenen Aufnahme befestigen, wie auf den Abbildungen 20, 21, 22, 23 dargestelt
Den eventuellen Regenschutzrahmen (O) am Unterputzgehäuse befestigen
- Den Rahmen am Unterputzgehäuse oder am Regenschutzrahmen befestigen
Bei Tursprechanlagen muss an der Rückseite der Frontplatte der Objektivring ^ entfernt, und die Objektiv-Abdeckblende ^ eingesetzt werden (siehe Abb. 6).
- Bei Audio-/Videoplatten Art. 1321, 1331 zur Erhöhung der Aufsantenanzahl die Putzabdeckrahen und die Tasten von unter nach offen abnehmer (siehe Abb. 5), dann die Aufsanten R131 in umgekehrter Reihenfolge von ober nach unten einsetzen. Bei Zusatzplatten Art. 1358, 1372 zur Verringerung der Aufsantenanzahl den gleichen Vorgang unter Anwendung der Putzabdeckrahen Art. R130 ausfuhren.
Die Außensprechstelle bzw. die Kamera, die Tasten und die LED-Platine an der Anlage anschließen, damit je nach Anlagentyp die Schaltbilder im entsprechenden Handbuch beachten.
Das Klingelttableau mit einem Schraubendreher am Rahmen befestigen und verschlieben (siehe Abb. 8).

Installation der AP-Klingeltableaus

Das AP-Gehäuse (P) auf einer Höhe von etwa 1,65 m über dem Boden ab der oberen Gehäusekante installieren
Hinweis: Die Klingeltableaus der Serie 1300 konnen nur horizontal mit Zusatztableaus erweitert werden.
Tursprechanlage: Die Halterung (C) oben am Rahmen (B) in den vorgesehenen Öffnungen festschrauben und die Außensprechstelle an der Halterung befestigen (siehe Abb, 24)
Video-Tursprechanlage: Die Kamera (M) wie auf den Abbildungen 1, 25 dargestellt am Trägerrahmen (B) befestigen
Das Mikrofon in die hierfür vorgesehene Aufnahme am Rahman (B) und den Deckel wieder schliefen wie auf Abb. 7 Nr. 1 dargestell.
- Den Trägerrahmen am Aufputzgehäuse befestigen
Die Platine für die LED-Beleitung (H) in der hierfür vorgesehenen Aufnahme befestigen, wie auf den Abbildungen 24, 25 dargestellt
- Wenn das Klingelttableau nur mit Außensprechstelle ausgestellt ist, muss an der Rückseite der Frontplatte der Objektivirgung „E“ entfern, und die ObjektivAbdeckblende „D“ eingesetzt werden (siehe Abb. 6)
- Bei Audio-/Videoplatten Art. 1321, 1331 zur Erhöhung der Außentastenanzahl die Putzabdeckrahmen und die Tasten von unter nach offen abnehmen (siehe Abb. 5), dann die Außentalen R131 in umgekehrter Reihenfolge von offen nach offen einsetzen. Bei Zusatzplatten Art. 1358, 1372 zur Verringerung der Außentastenanzahl den gleichen Vorgang unter Anwendung der Putzabdeckrahmen Art. R130

ausfuhren

Die Außensprechstelle bzw. die Kamera, die Tasten und die LED-Platine an der Anlage anschlieben, dabei je nach Anlagenotyp die Schaltbilder im entsprechenden Handbuch beachten.
Das Klingelttableau mit einem Schraubendreher am Rahmen befestigen und verschiedene (siehe Abb. 8)

Espanol

AUDIO/VIDEO-KLINGELTABLEAUS FÜR ELEKTRONIKEINHEIT, AUSSENSPRECHSTELLE ODER KAMERA MIT AUSSENSPRECHSTELLE

PLACAS AUDIO/VIDEO PARA UNIDAD ELECTRONICA, APARATO EXTERNO AUDIO O CAMARA CON APARATO EXTERNO

BOTONEIRAS AUDIO/VIDEO PARA UNIDADE ELECTRONICA, POSTO EXTERNO AUDIO OU TELECAMARA COM POSTO EXTERNO

MIOYTONIEPEX HXOY/EIFKONAS IHA HAEKTPONIKH MONADA, EEQTEPIKO STAOMHXOY HKAMEPA ME EQTPEIKO STAIMO

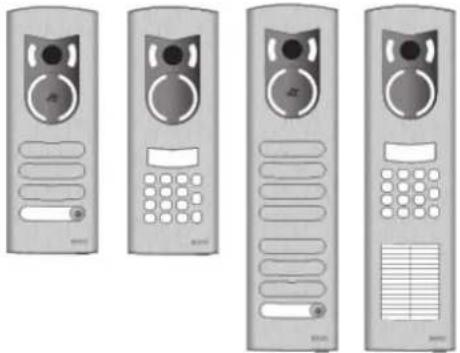

Art. 1321 Art. 132D Art. 1331 Art. 133D

TARGHE SUPPLEMENTARI

SUPPLEMENTARY PUSH-BUTION PANELS

PLAQUES SUPPLEMENTAIRES A BOUTONS

ZUSATZLICHE RUFTASTENTABLEAUS

für 1 Klingeltableau

para 1 plac

para 1 botoneira

γia 1 mTouoviεpa

für 2 Klingeltableaus

para 2 placas

para 2 boloneiras

via 2 mntouoviepe

für 3 Klingelttableaus

para 3 placas

para 3 boloneiras

για 3 μτυοινίερες

für 4 Klingeltableaus

para 4 placas

para 4 botoneiras

via 4 μmourovépés

Höhe 2 Module

alta 2 modulo5

alla 2 modulo

u0s2movabw

C331 C332 C333 C334

für 1 Klingeltableau für 2 Klingeltableaus

für 4 Klingelttableaus

para 4 placas

para 4 botoneiras

y4 moutoviepe

Höhe 3 Module

alla 3 modulo

alta 3 modulo

u0s3 movdow

SCATOLE DA ESTERNO PARETE CON PARAPIOGGIA - SURFACE-MOUNTED BOXES WITH RAINPROOF COVER BOITIERS POUR MONTAGE EN SAILLIE AVEC CADRE ANTI-PLUIE - AUFPUTZGEHÄUSE MIT REGENSCHUTZ CAJAS DE SUPERFICIE CON MARCO ANTIULLUVIA - CAIXAS DE MONTAGEM SALIENTE COM PROTECÇAO ANTI-CHUVA EÖTEPIKA ENITOIXIA KoyTIA ME IPOSTATEYTIKO BPOXHŠ -

S321 S322 S323 S324

für 1 Klingeltableau für 2 Klingeltableaus

für 2 KlingeTableaus

para 2 placas

para 2 botoneiras

ya 2 moutoviepe

für 3 Klingeltableaus

para 3 placas

para 3 botoneiras

γiα3μπroutoviépe

für 4 Klingeltableaus

para 4 placas

para 4 botoneiras

y4 4 moutoviepe

Höhe 2 Module

alta 2 modulo5

alta 2 modulo5

uos2oovadaw

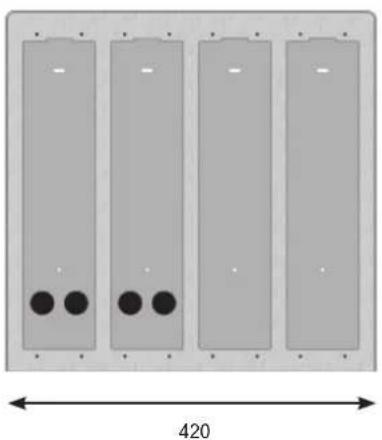

S331 S332 S333 S334

für 1 Klingeltableau für 2 Klingeltableaus

für 3 Klingeltableaus

para 3 placas

para 3 botoneiras

γiα3μποτονίερες

für 4 Klingelttableaus

para 4 placas

para 4 botoneiras

για 4 μπούτονιερες

Höhe 3 Module

alta 3 modulo5

alta 3 modulo5

uoc3oovadowv

MATERIALE FORNITO DI SERIE SULLE TARGHE SERIE 1300

COMPONENTS SUPPLIED AS STANDARD WITH ENTRANCE PANELS SÉRIE 1300

COMPOSANTS FOURNIS DE SÉRIE AVEC LES PLAQUES DE RUE SERIE 1300

STANDARDMÄSSIG MITGELIEFERTE KOMPONENTEN MIT KLINGELTABLEAUS BAUREIHE 1300

COMPONENTES SUMINISTRADOS DE SERIE CON LAS PLACAS SERIES 1300

MATERIAL FORNECIDO DE SERIE COM AS BOTONEIRAS DA SERIE 1300

YAIKAIOYIAPEXONTAIΩTYNIKOEONIAEMOZTIMIOYTONIEPEZEIPAZ1300

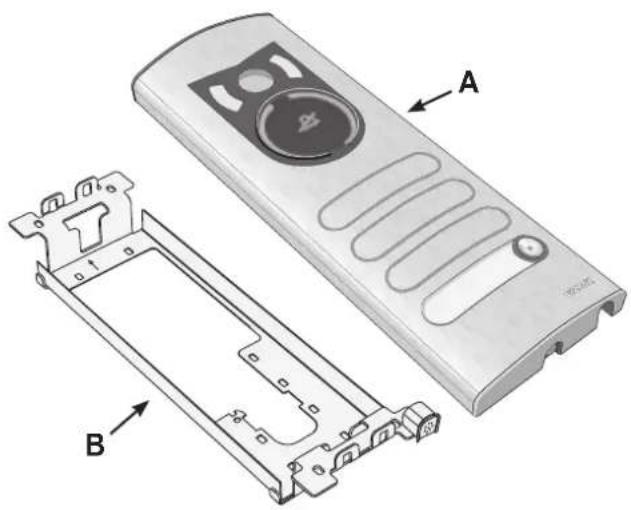

A-Frontblende
B-Rahmen
C - Halterung mit Schrauben für die Befestigung der Spechstelle
D- Objektivabdeckung
E - Ring für Objektiv

Das folgende Material ist nicht serialn mig im Lieferumfang enthalten und muss separat bestelt werden, um ein Klingeltableau fur digitale Systeme Due Fili Elvox oder Digibus zusammenzustellen:

Für Audio-Klingelttableau mit traditionellen Tasten:

Für Video-Klingeltableau mit traditionellen Tasten:

Für Audio-Klingeltableau mit

alphanumeric Tastatur:

Para placac de portero automatico con

Für Video-Klingeltableau

mit alphanumericischer Tastatur

Para placade videoportero

I - Putzabdeckrahmen für Aufentaste (separat gefelt). Wird zur Reduzierung der Ruftastenanzahl einer Platte durch Austausch der Taste mit dem Modul verwendet. Art. R130 (1 Modul).
L - Außentaste (separate gefeliefert). Wird zur Erhöhung der Ruftastenanzahl einer Platte durch Austausch des Moduls mit der Taste verwendet. Bei der Taste ist der darunter liegende Knopf nicht vorgesehen. Art. R131 (1 Taste).
R - Zusatzmodul mit 4 Tasten für elektronische Klingeltableaus Due Fili Elvox und Digibus, Art. 12TS (separat gefelert)
S - Audio-Elektronikeinheit mit Tasten Art. 13F3 (Due Fii Elvox), Art. 1283 (Digibus)
T - Audio-Elektronikeinheit mit alphanumericischer Tastatur Art. 13F4 (Due Fili Elvox), Art. 1882 (Digibus)
U - Video-Elektroninkeinheit mit Tasten Art. 13F5 (Due Fili Elvox), Art. 1285 (Digibus)
V- Video-Elektronikeinheit mit alphanumericer Tastatur Art. 13F7 (Due Fili Elvox), Art. 1286 (Digibus)

Das folgende Material ist nicht seriernbig im Lieferumfang enthalten und muss separat bestellt werden, um ein Klingelttableau für die Systeme Sound System und Wechselstromruf zusammenzustellen.

F - Spechstelle (separategeliefert) Art. 930A, Art. 930B, Art. 930C, Art. 930D, Art. 930F, 930G
G - Tasten (separate gefeliefert), Art. R200 (1 Taste) oder R200/50 (50 Taste)
H - Karte mit LED für die Namensschildbeleuchtung (separate gefelert), Art. R260.
I - Blindabdeckung für Taste mit Namensschild (separate gefel-fert). Wird zur Reduzierung der Ruftastenanzahl einer Platte durch Austausch der Taste mit der Blindabdeckung verwendet. Art. R130 (1 Abdeckung).
L - Taste mit Namennschild (separategeliefert).Wird zur Erhöhung der Ruftastenanzahl einer Platte durch Austausch derAbdeckung mit der Tarte verwendet. Bei der Tarte ist derdarunter liegende interne Taster nicht enthalten. Art.R131(1 Taste).
M - Kamera mit Spechstellung (separat geliefert) Art. 559A, Art. 559B, Art. 560A mit oder ohne Koaxialkabel

Nicht STANDARDMÄSSIG MITGELIEFERTE UND GETRENNT ZU BESTELLLENDE KOMPONENTEN UM EIN UP-KLINGELTABLEAU VORZUBEREITEN

MATERIAL NO SUMINISTRADO DE SERIES PARA PEDIR POR SEPARADO PARA PREDISPONER UNA PLACA DE EMPOTRE

Entnahme des Putzabdeckrahmens für die Außentaste zur Erhöhung der Ruftastenanzahl mit Außentaste Art. R131 in den Frontplatten Art. 1321, 1331.

Im Falle eines Audio-Klingelttableaus muss der Ring an der Rückseite der Frontplatte (Nr. 1, Abb. 6) entfertn, und an seiner Stelle die ObjektivAbdeckblende (Nr. 2, Abb. 6) eingesetzt werden

Befestigungsschraube der Frontplatte am Tragerrahmen, zum Offnen/ Schlieben des Klingeltableaus

Hinweis: Nur bei Elektronikeinheiten für Systeme Digibus muss der Gummideckel abgenommen oder abgeschritten werden (bereits vorhanden an Außenspruchstellen oder Kameras. Vorsicht, nicht die Mikrofonkabel durchschnittene.

Installation eines UP-Klingeltableaus mit Audio- oder Video-Elektronikeinheit mit Tasten.

Installation eines UP-Klingeltableaus mit Regenschutzrahen und Audio- oder Video-Elektronikeinheit mit Tasten.

Installation eines UP-Klingeltableaus mit Audio- oder Video-Elektronikeinheit mit alphanumerischer Tastatur.

Installation eines UPKlingelttableaus mitRegenschutzrahen und Audio-oder VideoElektronikeinheit mital phanumerischerTaslatur.

Installation eines AP-Klingeltableaus mit Audio- oder Video-Elektronikeinheit mit Tasten.

Installation eines AP-Klingeltableaus mit Audio- oder Video-Elektronikeinheit mit alphonumerischer Tastatur.
