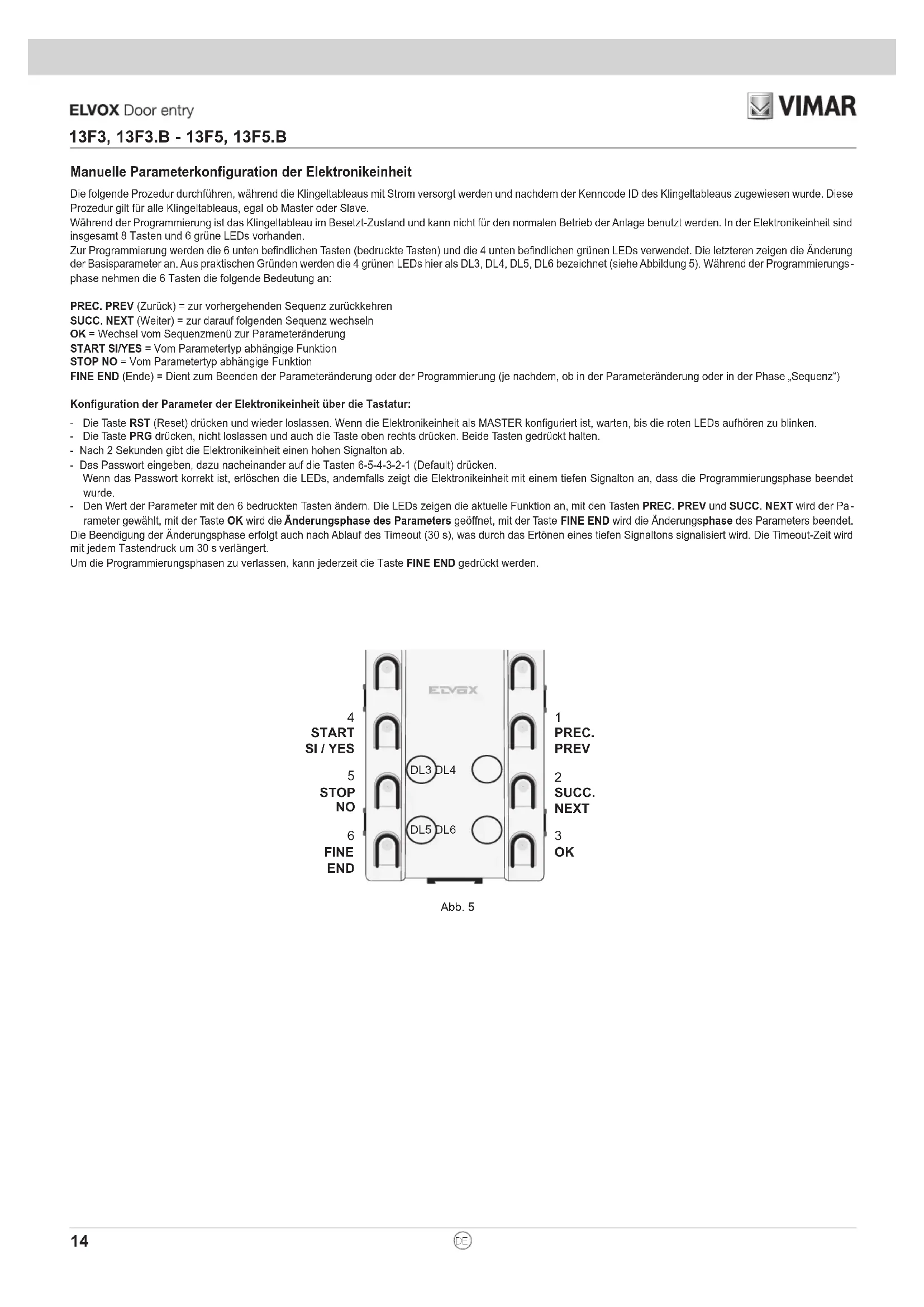

Manuelle Parameterkonfiguration der Elektronikeinheit

Die folgende Prozedur durchführen, während die Klingeltableaus mit Strom versorgt werden und nachdem der Kenncode ID des Klingeltableaus zugewiesen wurde. Diese Prozedur gilt für alle Klingeltableaus, egal ob Master oder Slave.

Während der Programmierung ist das Klingeltableau im Besetzt-Zustand und kann nicht für den normalen Betrieb der Anlage benutzt werden. In der Elektronikeinheit sind insgesamt 8 Tasten und 6 grüne LEDs vorhanden.

Zur Programmierung werden die 6 unten befindlichen Tasten (bedruckte Tasten) und die 4 unten befindlichen grünen LEDs verwendet. Die letzteren zeigen die Änderung der Basisparameter an. Aus praktischen Gründen werden die 4 grünen LEDs hier als DL3, DL4, DL5, DL6 bezeichnet (siehe Abbildung 5). Während der Programmierungsphase nehmen die 6 Tasten die folgende Bedeutung an:

PREC. PREV (Zurück) = zur vorhergehenden Sequenz zurückkehren

SUCC. NEXT (Weiter) = zur darauf folgenden Sequenz wechseln

OK = Wechsel vom Sequenzmenü zur Parameteränderung

START SI/YES = Vom Parametertyp abhängige Funktion

STOP NO = Vom Parametertyp abhängige Funktion

FINE END (Ende) = Dient zum Beenden der Parameteränderung oder der Programmierung (je nachdem, ob in der Parameteränderung oder in der Phase „Sequenz“)

Konfiguration der Parameter der Elektronikeinheit über die Tastatur:

- Die Taste RST (Reset) drücken und wieder loslassen. Wenn die Elektronikeinheit als MASTER konfiguriert ist, warten, bis die roten LEDs aufhören zu blinken.

- Die Taste PRG drücken, nicht loslassen und auch die Taste oben rechts drücken. Beide Tasten gedrückt halten.

- Nach 2 Sekunden gibt die Elektronikeinheit einen hohen Signalton ab.

- Das Passwort eingeben, dazu nacheinander auf die Tasten 6-5-4-3-2-1 (Default) drücken.

Wenn das Passwort korrekt ist, erlöschen die LEDs, andernfalls zeigt die Elektronikeinheit mit einem tiefen Signalton an, dass die Programmierungsphase beendet wurde.

- Den Wert der Parameter mit den 6 bedruckten Tasten ändern. Die LEDs zeigen die aktuelle Funktion an, mit den Tasten PREC. PREV und SUCC. NEXT wird der Parameter gewählt, mit der Taste OK wird die Änderungsphase des Parameters geöffnet, mit der Taste FINE END wird die Änderungsphase des Parameters beendet. Die Beendigung der Änderungsphase erfolgt auch nach Ablauf des Timeout (30 s), was durch das Ertönen eines tiefen Signaltons signalisiert wird. Die Timeout-Zeit wird mit jedem Tastendruck um 30 s verlängert.

Um die Programmierungsphasen zu verlassen, kann jederzeit die Taste FINE END gedrückt werden.

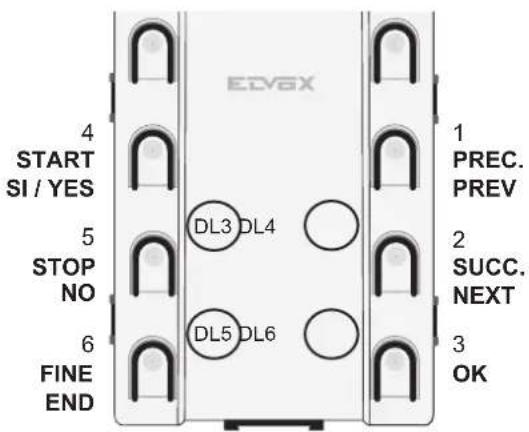

EDV6X 4 START SI / YES 5 STOP NO 6 FINE END 1 PREC. PREV 2 SUCC. NEXT 3 OK DL3 DL4 DL5 DL6

Abb. 5

Parameter

Die Standard-Konfiguration kann mit den Tasten in der Elektronikeinheit („Basiskonfiguration“) oder mit dem Programmiergerät Art. 950C oder mit der an einen PC mit installierter Software SaveProg angeschlossenen Schnittstelle Art. 692I/U (für die „erweiterte Konfiguration“) geändert werden.

Nachstehend sind die zwei Arten der Konfiguration aufgeführt.

Parameter für die Basiskonfiguration:

Parameter Defaultwert

• ID Klingeltableau (Master)
• Reset EEPROM
• Ein-/zweireihige Tasten Einreihig
• Antwortzeit 30 Sekunden
• Gesprächszeit 120 Sekunden
• Selbsteinschaltzeit 10 Sekunden
• Türöffnerzeit 1 Sekunde
• Zeit F1 1 Sekunde
• Zeit F2 1 Sekunde
• Ruftonwiederholung am Klingeltableau Aktiviert
• Türöffner-Sperre Deaktiviert
• Zyklen Rufton Monitor/Haustelefon 2
• Suche SLAVE-Klingeltableaus deaktivieren Deaktiviert
• Horizontaler Bus NEIN
• Umbelegen der Tasten Hardware
• Überwachung der Pakete Aktiv
• Gemeinsame Türöffner Keine Kopplung

Parameter für Basis- und erweiterte Konfiguration mit Art. 950C oder Software für PC SaveProg:

Parameter Defaultwert

Sprache der Mitteilungen	Lokal
ID Klingeltableau	(Master)
Vertikaler	Einbau
ID erste Taste	1
Umbelegen der Tasten	Hardware
Ein-/zweireihige Tasten	Einreihig
Passwort Programmierungen	654321
Antwortzeit	30 Sekunden
Gesprächszeit	120 Sekunden
Selbsteinschaltzeit	10 Sekunden
Türöffnerzeit	1 Sekunde
Zeit F1	1 Sekunde
Zeit F2	1 Sekunde
Türöffner-Sperre	Nein
Aktivierungen	Keine Zuweisung
Ruftonwiederholung Klingeltableau	Ja
Zyklen Rufton Monitor/Haustelefon	2
Taste Steuergerät	Keine Zuweisung
Taste Audio-Anruf	Keine Zuweisung
Gemeinsame Türschlösser	Keine Zuweisung
F1 gemeinsame Funktion	Keine Zuweisung
F2 gemeinsame Funktion	Keine Zuweisung
Suche SLAVE-Klingeltableaus deaktivieren	JA (deaktiviert)
Deaktivierungen Selbsteinschaltung	Nein
Sequenz Selbsteinschaltung	Keine Zuweisung

13F3, 13F3.B - 13F5, 13F5.B

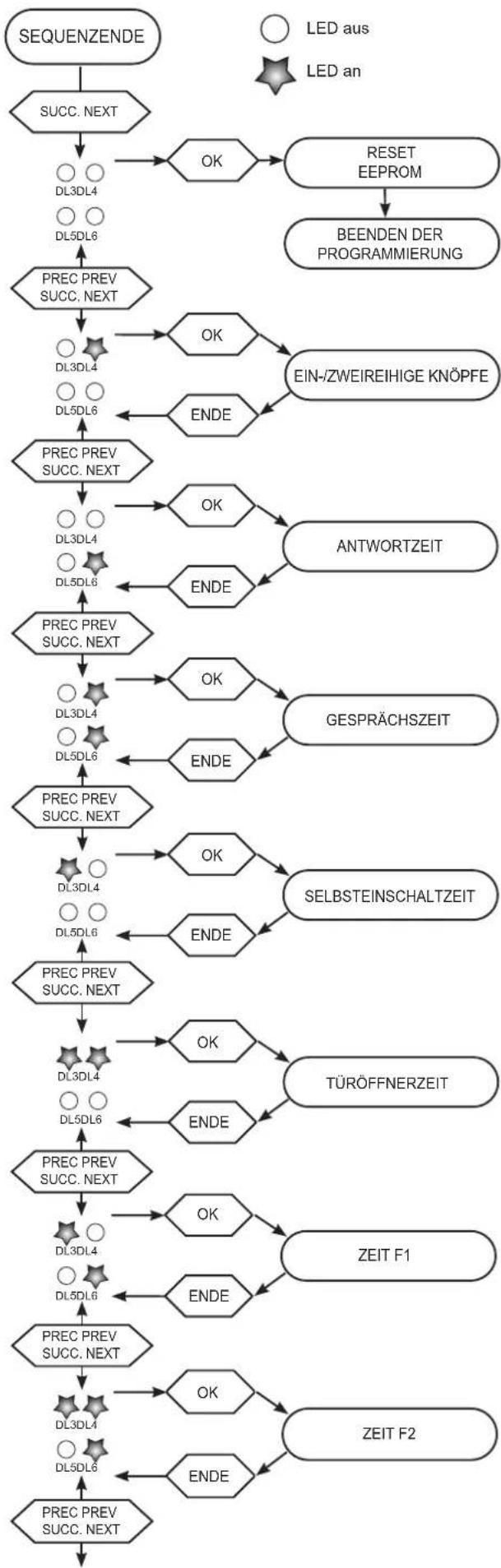


- RESET EEPROM

Dient zum Rücksetzen der Parameter auf die Defaultwerte.

In der Parameteränderung beginnen die LED-Anzeigen BESETZT, BITTE WARTEN, 8 Mal zu blinken und das Klingeltableau gibt einen hohen Dauerton ab. Während die LEDs blinken, nacheinander die Tasten PREC. PREV (Zurück), OK, STOP NO drücken, um die Löschung des EEPROM zu starten. Während der Löschung blinken die roten LEDs schnell. Nach Beendigung der Reset-Phase beendet die Elektronikeinheit die Programmierung und initialisiert den Mikroprozessor.

- EIN-/ZWEIREIHIGE TASTEN

Konfiguration zur Freigabe von einer oder zwei Tastenreihen mit je 4 oder 8 Tasten.

In der Parameteränderung die Taste START SI/YES für einreihig angeordnete Tasten bzw. die Taste STOP NO für zweireihig angeordnete Tasten drücken.

Zum Fortfahren die Taste ENDE drücken.

- ANTWORTZEIT

Zeit in Sekunden, in der das Klingeltableau im Wartezustand bleibt, beginnend von dem Moment, in dem der Ruf endet, bis zur Antwort der Innenstation. Wird der Ruf nicht innerhalb der vorgesehenen Antwortzeit beantwortet, schaltet das Klingeltableau das Haustelefon / den Monitor ab. Wird er hingegen vor Ablauf der Zeit beantwortet, beginnt das Klingeltableau den Countdown der Gesprächszeit.

Defaultwert = 30 s, Mindestwert 1 s, Höchstwert 255 s.

In der Parameteränderung den Countdown der zu speichernden Zeit mit der Taste START SI/YES starten. Um den Countdown zu beenden, die Taste STOP NO drücken. Während des Countdowns blinken die LEDs, um die abgelaufene Zeit kenntlich zu machen, 1 Blinkimpuls = 1 s (Beispiel 10 Blinkimpulse = 10 s). Die Taste ENDE drücken, um mit anderen Parametern fortzufahren.

- GESPRÄCHSZEIT

Zeit in Sekunden, die das Klingeltableau ab dem Moment, in dem das Gespräch nach dem Ruf entgegengenommen wird, kontrolliert.

Defaultwert = 12 (120 s), Mindestwert 10 s, Höchstwert 2550 s.

In der Parameteränderung den Countdown der zu speichernden Zeit mit der Taste START SI/YES starten. Um den Countdown zu beenden, die Taste STOP NO drücken. Während des Countdowns blinken die LEDs, um die abgelaufene Zeit kenntlich zu machen, 1 Blinkimpuls = 10 s (Beispiel 10 Blinkimpulse = 100 s).

Die Taste ENDE drücken, um mit anderen Parametern fortzufahren.

- SELBSTEINSCHALTZEIT

Zeit in Sekunden, in der die Elektronikeinheit ab dem Moment der Aktivierung mit Selbsteinschaltung mit einer Innenstation eingeschaltet bleibt. Defaultwert = 10 s, Mindestwert 1 s, Höchstwert 255 s.

In der Parameteränderung den Countdown der zu speichernden Zeit mit der Taste START SI/YES starten. Um den Countdown zu beenden, die Taste STOP NO drücken. Während des Countdowns blinken die LEDs, um die abgelaufene Zeit kenntlich zu machen, 1 Blinkimpuls = 1 s (Beispiel 10 Blinkimpulse = 10 s).

Die Taste ENDE drücken, um mit anderen Parametern fortzufahren.

- TÜRÖFFNERZEIT

Aktivierungszeit des zwischen den Klemmen S+ / S- und +12V / SR angeschlossenen Türöffners. Defaultwert = 1 s, Mindestwert 0 s, Höchstwert 255 s.

In der Parameteränderung den Countdown der zu speichernden Zeit mit der Taste START SI/YES starten. Um den Countdown zu beenden, die Taste STOP NO drücken. Während des Countdowns blinken die LEDs, um die abgelaufene Zeit kenntlich zu machen. 1 Blinkimpuls = 1 s (Beispiel 10 Blinkimpulse = 10 s).

Die Taste ENDE drücken, um mit anderen Parametern fortzufahren.

Wenn die Zeit (0 s) auf Null gestellt werden soll, die Taste STOP NO anstelle der Taste START SI/YES drücken. HINWEIS: 0 s entspricht der Deaktivierung des Türöffners für alle Benutzer.

-ZEIT F1

Aktivierungszeit der zwischen den Klemmen +12V / F1 angeschlossenen Vorrichtung.

Defaultwert = 1 s, Mindestwert 0,5 s, Höchstwert 255 s.

In der Parameteränderung den Countdown der zu speichernden Zeit mit der Taste START SI/YES starten. Um den Countdown zu beenden, die Taste STOP NO drücken. Während des Countdowns blinken die LEDs, um die abgelaufene Zeit kenntlich zu machen, 1 Blinkimpuls = 1 s (Beispiel 10 Blinkimpulse = 10 s).

Die Taste ENDE drücken, um mit anderen Parametern fortzufahren.

Wenn der Wert auf 0 (0,5 s) gebracht werden soll, die Taste STOP NO anstatt die Taste START SI/YES drücken.

-ZEIT F2

Aktivierungszeit der zwischen den Klemmen +12V / F2 angeschlossenen Vorrichtung.

Defaultwert = 1 s, Mindestwert 0,5 s, Höchstwert 255 s.

(Siehe Zeit F1)

- WIEDERHOLUNG DES RUFTONS AM KLINGELTABLEAU

Freigabe der Elektronikeinheit zur Abgabe eines Signaltons seitens der Elektronikeinheit, von der angerufen wird (Feedback der Rufsendung). Defaultwert = freigegeben

- In der Parameteränderung die Taste START SI/YES drücken, um die Funktion zu aktivieren, bzw. die Taste STOP NO. um die Funktion zu deaktivieren.

Zum Fortfahren die Taste ENDE drücken.

- TÜRÖFFNER-SPERRE KLINGELTABLEAU

Wenn die Türöffner-Sperre aktiviert wird, kann der Türöffner nur betätigt werden, wenn sich das Klingeltableau im Ruf-, Gesprächs- oder Selbsteinschaltstatus befindet. Defaultwert = Sperre deaktiviert

- In der Parameteränderung die Taste START SI/YES drücken, um die Funktion zu aktivieren, bzw. die Taste STOP NO, um die Funktion zu deaktivieren.

Zum Fortfahren die Taste ENDE drücken.

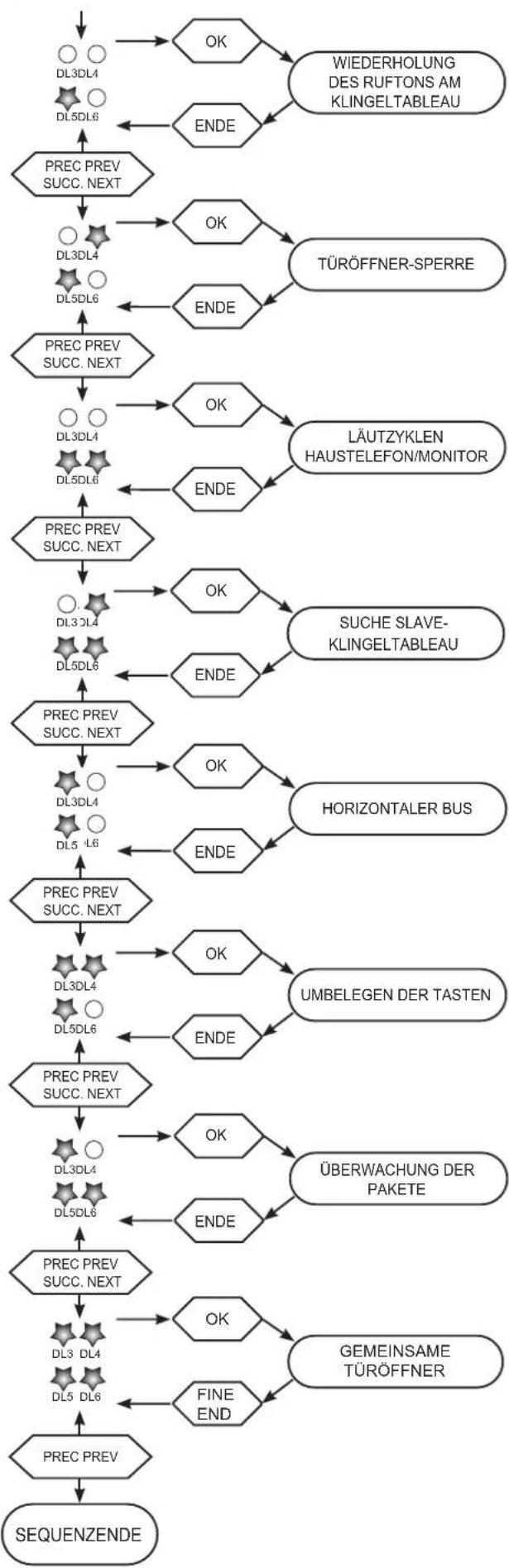

13F3, 13F3.B - 13F5, 13F5.B

- LÄUTZYKLEN

Gibt vor, wie oft der Rufton der Innenstation wiederholt werden soll, wenn von der Elektronikeinheit ein Anruf getätigt wird.

Defaultwert = 2 Mal, Mindestwert 1, Höchstwert 20.

- In der Parameteränderung die Taste START SI/YES drücken, um das Zählen der Zyklen zu starten. Um den Zählvorgang zu beenden, die Taste STOP NO drücken. Während des Zählvorgangs blinken die LEDs, um die Anzahl der Zyklen kenntlich zu machen. Jeder Blinkimpuls entspricht 1 Zyklus.

Zum Fortfahren die Taste ENDE drücken.

- SUCHE SLAVE-KLINGELTABLEAU

Mit diesem Parameter kann die Abfrage seitens der MASTER-Elektronikeinheit (oder der zur Installation in horizontalem Bus konfigurierten Einheit) nach der Präsenz von SLAVE-Elektronikeinheiten beim Einschalten oder nach einem RESET der Anlage deaktiviert werden.

Defaultwert = deaktiviert

- In der Parameteränderung die Taste START SI/YES drücken, um die Suche zu deaktivieren, bzw. die Taste STOP NO, um sie wieder zu aktivieren. Zum Fortfahren die Taste ENDE drücken.

- HORIZONTALER BUS

Mit diesem Parameter kann die Betriebsart der Elektronikeinheit gewählt werden, wenn sie in Anlagenteilen mit vertikalem Bus oder horizontalem Bus eingesetzt wird.

Defaultwert = NEIN (vertikaler BUS)

- In der Parameteränderung die Taste START SI/YES drücken, um die Funktion zu aktivieren, bzw. die Taste STOP NO. um die Funktion zu deaktivieren. Zum Fortfahren die Taste ENDE drücken

Es gibt sonstigen Parameter, die nicht mit der Basiskonfiguration geändert werden können. Auf die Programmierung mit 950C oder (empfohlen) mit Software SaveProg Bezug nehmen.

In horizontaler Betriebsart können die Innensprechstellen nicht mit dem an das Klingeltableau angeschlossenen Programmiergerät 950C, sondern nur über SaveProg konfiguriert werden.

Nach Änderung der Betriebsart Horizontal/Vertikal muss das EEPROM-RESET durchgeführt und die Reset-Taste RST gedrückt werden.

Hinweis: Das Klingeltableau im horizontalen Bus verwaltet die ersten 5 Router für Selbsteinschaltungen, gemeinsame Türöffner, gemeinsame F1 - F2 von der ersten ID 1 bis zur letzten ID 1000. Bei Erweiterung der Anzahl von Routern wird auf SaveProg verwiesen.

- UMBELEGEN DER TASTEN

Gestattet, ein Haustelefon / einen Monitor mit einer Taste anzurufen, die bereits mit einem anderen Code programmiert wurde.

Defaultwert = alle Tasten sind mit ihrem eigenen physischen Code verbunden

- Um die Umbelegung zu starten, in der Parameteränderung die Taste START SI/YES drücken.

Nach dem Tastendruck auf START SI/YES auf die Ruftaste des Klingeltableau drücken, die umbelegt werden soll. Vom Klingeltableau wird eine allgemeine Meldung an alle Innenstationen im Ruhezustand (nicht im Gespräch) geschickt.

Nach Drücken der Ruftaste stehen dem Installateur 30 s zur Verfügung, um die Türöffnertaste der zu koppelnden Innenstelle zu drücken. Sowohl, wenn der Vorgang abgeschlossen wird als auch, wenn die Timeout-Zeit abläuft, gibt die Elektronikeinheit einen tiefen Signalton ab. Für die Umbelegung anderer Tasten die auf OK drücken, bzw. auf ENDE drücken, um fortzufahren. Um eine Taste wieder auf ihren Default-Wert (Hardware-Wert) zurückzusetzen, die Taste STOP NO und die zurückzusetzende Taste drücken.

- ÜBERWACHUNG DER PAKETE

Mit diesem Parameter kann die Datenanzeige mit der Software SaveProg deaktiviert werden.

Defaultwert = aktiv

- In der Parameteränderung die Taste START SI/YES drücken, um die Funktion zu aktivieren, bzw. die Taste STOP NO, um die Funktion zu deaktivieren. Zum Fortfahren die Taste ENDE drücken.

- GEMEINSAME TÜRÖFFNER

Auf einer Außenstelle kann mit diesem Parameter die mit einer oder anderen Außenstellen gemeinsame Türöffnung konfiguriert werden.

Standardwert = Keine Kopplung.

Hinweis: Die Funktion ist ab der Firmwareversion 8.45 (oder auch nach Aktualisierung) verfügbar.

Konfiguration von gemeinsamen Türöffnern

Vorbereitung: Von der Außenstelle, deren Türöffnung freigegeben werden soll, einen Anruf an eine beliebige, auf dem gleichen Bus der programmierten Außenstelle installierte Innenstelle tätigen. Daraufhin an der Innenstelle die Türöffnertaste drücken (der Befehl zur Aktivierung des Türöffners wird somit an das rufende Klingeltableau gesendet, und das System registriert das freizugebende Klingeltableau).

Unter Parameter ändern dann:

- Die Taste START JA der Außenstelle drücken (die 4 LEDs blinken in langsamer Folge);

- Die Türöffnertaste der vorab angerufenen Innenstelle drücken.

- Die Kopplung der beiden Türöffner wird durch einen Hinweiston bestätigt.

- Mit der Taste BEENDEN den Vorgang bestätigen und beenden. Ohne Drücken der Taste BEENDEN beendet die Außenstelle den Vorgang nach 3 Minuten.

Hinweis: Alternativ kann der Vorgang jederzeit durch Drücken auf STOP / NEIN abgebrochen werden. Auch in diesem Fall wird ein Hinweiston ausgegeben.

Anmerkungen:

- Die vorab beschriebene Kopplung des Türöffners mit der Außenstelle kann für maximal 8 weitere Außenstellen wiederholt werden. Bei Erreichen dieser Grenze schlägt jeder weitere Kopplungsversuch fehl, was durch einen Hinweiston gemeldet wird. In jedem Fall können die Programmierungen wie nachstehend beschrieben gelöscht werden.

- Der Vorgang ist für alle Innenstellen gültig, nicht nur für die bei der Kopplung verwendete, und schließt auch etwaige Pförtnerzentralen mit ein (insgesamt 204 Geräte). Ist das Klingeltableau in einem horizontalen Bus installiert, so gilt der Vorgang für alle Innenstellen im Fenster (erste ID - letzte ID), die vom Klingeltableau verwaltet werden.

• Die Außenstelle beendet nicht die Konfiguration und schaltet nicht auf Besetzt, falls zwischenzeitlich der Bus durch eine andere und für die Außenstelle prioritäre Kommunikation belegt wird; die rote LED meldet die Nichtverfügbarkeit des Busses, und die Konfiguration wird fortgesetzt.

Die Konfigurationen der gemeinsamen Türöffner löschen

Unter Paramer ändern STOP / NEIN drücken, um die Tabelle der gemeinsamen Türöffner der Außenstelle zu löschen. Der Vorgang wird durch einen Hinweiston bestätigt.
