JARO 3003 CT - Lampe BRENNENSTUHL - Kostenlose Bedienungsanleitung

Produkttyp	Tragbarer LED-Projektor mit Teleskopstativ
Marke	Brennenstuhl
Modell	JARO 3003 CT
Netzstecker	CEE (Industriestecker)
Nennspannung	110-130 V~ 50/60 Hz
Nennleistung	30 W
Schutzart	IP65
Abmessungen (L x B x H)	244,5 x 138,5 x 237 mm
Gewicht	1,33 kg
Abmessungen Schutzabdeckung	153,6 x 121,6 x 4 mm
Maximale Projektionsfläche	579,47 cm²
Höhe des Teleskopstativs	86 bis 152 cm
Lichtquellentyp	LED (nicht austauschbar)
Verwendung	Innen und Außen
Einstellung	Verstellbare Ausrichtung mit Schnellverriegelung
Farbtemperatur	3000 K (Warmweiß)
Elektrische Schutzklasse	Schutzklasse I (Schutzerdung erforderlich)
Wartung	Mit einem trockenen oder leicht feuchten Tuch reinigen; keine Lösungsmittel verwenden
Sicherheit	Nicht direkt in den Lichtstrahl blicken; Kabel vor jeder Verwendung prüfen; Sicherheitsglas nur durch Originalteil ersetzen
Reparierbarkeit	Lichtquelle nicht austauschbar; Kabel nicht austauschbar (außer durch Hersteller); am Ende der Lebensdauer gesamte Leuchte ersetzen
Konformität	Europäische Richtlinie 2012/19/EU (WEEE)
Hersteller	H. Brennenstuhl S.A.S., 4 rue de Bruxelles, F-67170 Bernolsheim
Enthaltenes Zubehör	Teleskopstativ, Schutzabdeckung

Häufig gestellte Fragen - JARO 3003 CT BRENNENSTUHL

Wie montiere ich den Projektor auf dem Teleskopstativ?

Lösen Sie die Befestigungsschraube (C), klappen Sie die Füße vollständig aus, ziehen Sie die Schraube (C) wieder fest. Achten Sie darauf, dass sich die Fußhalterung zwischen den beiden Pfeilen auf dem Rohr befindet. Befestigen Sie den Projektor mit der Schraube (A) am Gewinde an der Rohrspitze.

Wie stelle ich die Höhe des Stativs ein?

Lösen Sie die Klemmringe (B), stellen Sie die gewünschte Höhe ein, ziehen Sie die Ringe (B) wieder fest. Das Stativ verriegelt automatisch.

Kann ich den Projektor im Freien bei Regen verwenden?

Ja, der Projektor hat die Schutzart IP65, was ihn gegen Wasserstrahlen schützt und für den Außeneinsatz geeignet macht. Stellen Sie jedoch sicher, dass Kabel und Anschlüsse in gutem Zustand sind.

Was tun, wenn das Netzkabel beschädigt ist?

Das externe flexible Kabel kann nicht ausgetauscht werden. Bei Beschädigung muss die Leuchte entsorgt werden. Bei den Modellen JARO 7002M/JARO 7012M kann das Kabel nur durch den Hersteller oder eine qualifizierte Person ausgetauscht werden.

Wie reinige ich den Projektor?

Verwenden Sie ein trockenes oder leicht feuchtes Tuch. Verwenden Sie keine Lösungsmittel oder scheuernde Reinigungsmittel, um die Oberfläche nicht zu beschädigen.

Kann die Lichtquelle ausgetauscht werden?

Nein, die LED-Lichtquelle ist nicht austauschbar. Wenn sie das Ende ihrer Lebensdauer erreicht hat, ersetzen Sie die gesamte Leuchte.

Welche Versorgungsspannung hat das Gerät?

Für das Modell JARO 3003 CT beträgt die Nennspannung 110-130 V~ 50/60 Hz (110-V-Modell mit CEE-Stecker).

Ist der Projektor dimmbar?

Nein, der Projektor ist nicht dimmbar. Er arbeitet bei voller Leistung, wenn er eingeschaltet ist.

Wie entsorge ich das Gerät am Ende seiner Lebensdauer?

Entsorgen Sie das Gerät nicht im Hausmüll. Entsprechend der europäischen Richtlinie 2012/19/EU geben Sie es an einer Sammelstelle für Elektro- und Elektronikgeräte ab.

Hat der Projektor eine Erdung?

Ja, der Projektor muss ordnungsgemäß geerdet sein. Der CEE-Stecker gewährleistet diese Verbindung. Nicht ohne Erdung verwenden.

BEDIENUNGSANLEITUNG JARO 3003 CT BRENNENSTUHL

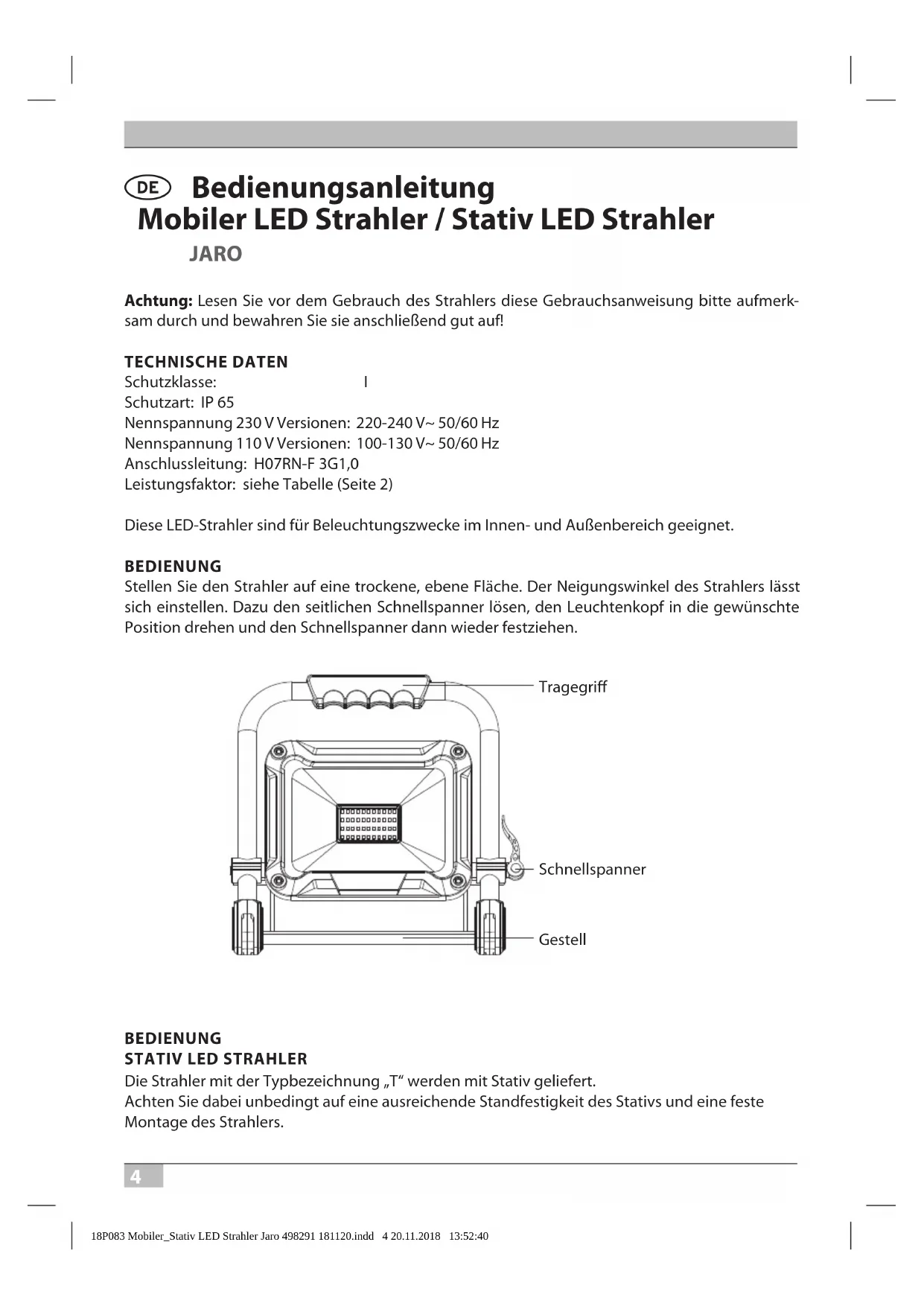

DE Bedienungsanleitung Mobiler LED Strahler / Stativ LED Strahler JARO

Achtung: Lesen Sie vor dem Gebrauch des Strahlers diese Gebrauchsanweisungitte aufmerksam durch und bewahren Sie sie anschlieBend gut auf!

TECHNISCHE DATEN

Schutzklasse:

1

Schutzart: IP 65

Nennspannung 230 V Versionen: 220-240 V~50/60 Hz

Nennspannung 110 V Versionen: 100-130 V~50/60 Hz

Anschlussleitung: H07RN-F 3G1,0

Leistungsfaktor: siehe Tabelle (Seite 2)

These LED-Strahler sind für Beleuchungszwecke im Innen- und Außenbereich geeignet.

BEDIENUNG

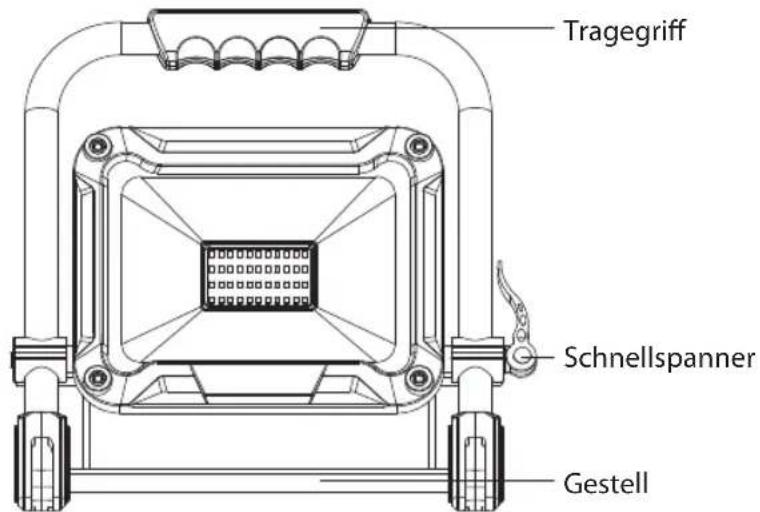

Stellen Sie den Strahler auf eine trockene, ebene Fläche. Der Neigungswinkel des Strahlers lassst sich einstellen. Dazu den seitlichen Schnellspanner losen, den Leuchtenkopf in die gewünschte Position drehen und den Schnellspanner dann wieder festziehen.

BEDIENUNG

STATIV LED STRAHLER

Die Strahler mit der Typbezeichnung "T" werden mit Stativ gefeliefert.

Achten Sie damit unbedingt auf eine ausreichende Standfestigkeit des Stativs und eine feste Montage des Strahlers.

Stativ für Einzelstrahler 20 W: ausziehbar von 75 cm bis 160 cm
Stativ für Einzelstrahler 30/50 W: ausziehbar von 86 cm bis 152 cm
Stativ für Doppelstrahler 2 x 20 W: ausziehbar von 82 cm bis 142 cm

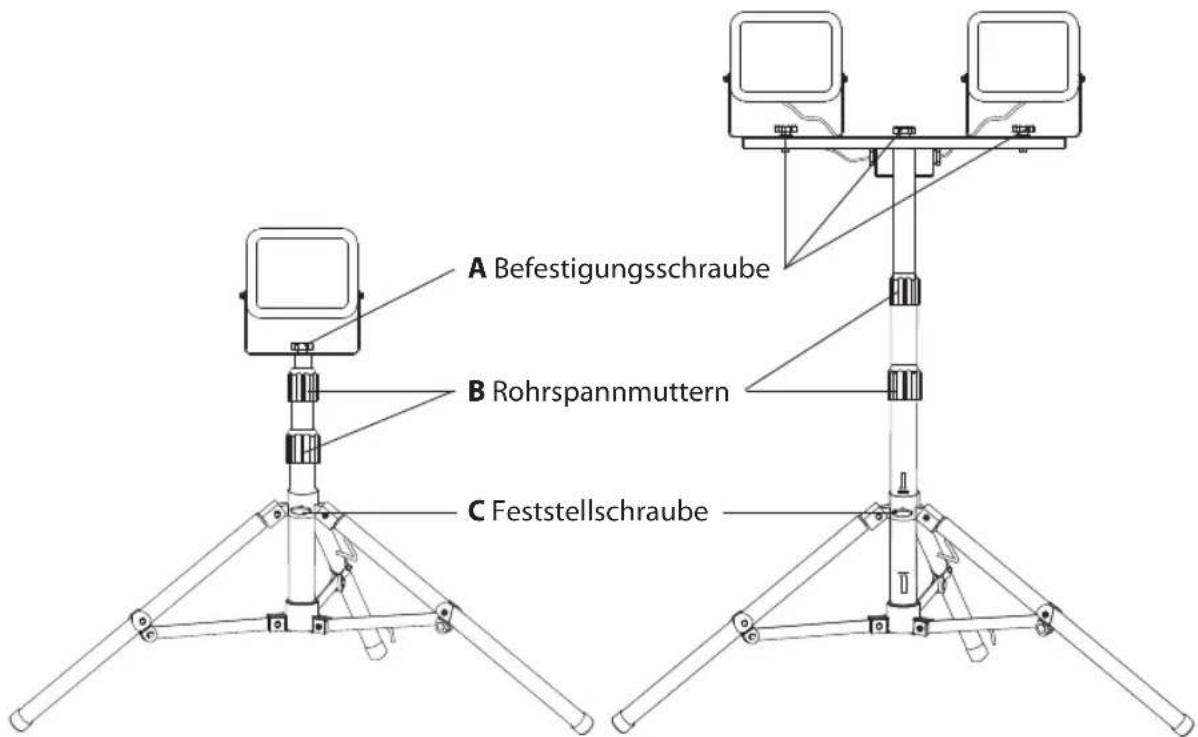

MONTAGE DES LED STRAHLERS AUF DEM STATIV

Feststellschraube (C) losen. Die Standfuße vollständig ausklappen. Anschließend die Feststellschraube (C) wieder anziehen.

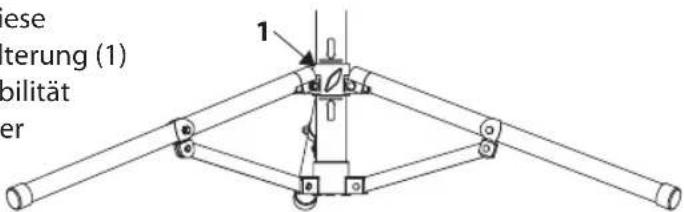

Auf dem Rohr befinden sich zwei Pfeile. Diese markieren den Bereich, wo sich die Fußhalterung (1) befinden muss, um eine ausreichende Stätigkeit des Stativs sicherzustellen. Stellen Sie daher sichar, dass sich die Fußhalterung (1) im Bereich zwischen den Pfeilen befindet.

Den LED-Strahler mit Hilfe der Befestigungsschraube (A) am mittleren Loch des Befestigungsbügels auf dem Stativ befestigen.

Um die Stativhöhe zu ändern, lösen Sie die Rohrspannmutter (B). Das Stativ bis zur gewünschten Höhe ausziehen und die Rohrspannmuttern (B) wieder anziehen.

SICHERHEITSHINWEISE

1. Überprüfen Sie vor jedem Gebrauch den Strahler und die Netzanschlussleitung auf etwaige Beschädigungen. Benutzen Sie ihren Strahler niemals, wenn Sie irgendwelche Beschädigungen feststellen. Vorsicht! Ein beschädigter Strahler oder eine beschädigte Netzanschlussleitung bei Lebensgefahr durch elektrischen Schlag!

2. Die äußere flexible Leitung dieser Leuchte kann nicht ausgetauscht werden; falls die Leitung beschädigt ist, muss die Leuchte verschrottet werden.
   2.1. Gültig für Artikel JARO 7000 M / JARO 7003 M / JARO 7003 CM / JARO 7002 M / JARO 7012 M. Wenn die Netzanschlussleitung these Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

3. Der Strahler muss ordnungsgemäß geerdet werden.
4. Der Strahlerarf ohne alle ordnungsgemäß angebrachten Dichtungsringe nicht benutzt werden!
5. LED-Strahler sind extrem hell.itte niemals direkt in das Licht schauen.
6. Eine zerstörte Schutzabdeckung muss vor weiterer Benutzung des Strahlers durch eine Original Brennenstuhl Schutzabdeckung ersetzt werden.

1. Stellen Sie sicher, dass der Strahler einen sicheren und stabilen Stand hat.
   Achten Sie darauf, dass das Kabel nicht gequetscht oder anderweitig beschädigt wird.
2. Halten Sie Kinder von dem Strahler fern. Kinder konnen die Gefahr durch den elektrischen Strom nicht einschätzen.

WARTUNG

Die Lichtquelle dieser Leuche ist nicht ersetzbar; wenn die Lichtquelle ihr Lebensdauerende erreicht hat, ist die gesamte Leuche zu ersetzen.

REINIGUNG

Verwenden Sie keine Lösungsmittel, atzende Reinigungsmittel oder ähnlich. Benutzen Sie zur Reinigung nur ein trockenes oder leicht angefeuchtetes Tuch.

ENTSORGUNG

Elektrogeräte umweltgerecht entsorgen! Elektrogeräte gehören nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

Möglichkeiten zur Entsorgung des ausgedienten Geräts erfahren Sie bei ihrer Gemeinde-oder Stadtverwaltung.

KONFORMITÄTSERKLÄRUNG

Die Konformitätserklung ist beim Hersteller hinterlegt.
