Produkttyp	Unterschrank-Geschirrwärmer
Modell	258160
Marke	Bartscher
Stromversorgung	220-240 V ~ 50/60 Hz
Leistungsaufnahme	2000 W
Maximalstrom	10 A
Temperaturbereich	30 °C bis 90 °C
Temperatureinstellung	Drehregler-Thermostat (im Uhrzeigersinn: steigende Temperatur)
Wärmeverteilung	Integrierter Lüfter für Zwangsluftumwälzung
Kapazität	Ausgelegt für 2 Stapel Teller mit 80 mm Abstand für Luftzirkulation
Material	Edelstahl (Schätzung)
Abmessungen (ca.)	600 × 600 × 850 mm (B × T × H)
Gewicht (ca.)	30 kg
Schutzart	IPX4 (geschützt gegen Spritzwasser)
Norm	CEI EN 60335-1:2000
Netzkabel	H05RN-F 3×1,5 mm²
Installation	Durch qualifizierten Elektriker, Erdung erforderlich
Reinigung	Heißes Wasser + neutrales Reinigungsmittel, weicher Schwamm, kein Wasserstrahl
Bestimmungsgemäße Verwendung	Geschirr aus der Spülmaschine erwärmen und warm halten
Ersatzteile	Hersteller unter Angabe der CE-Kennzeichnung kontaktieren

Häufig gestellte Fragen - 258160 BARTSCHER

Wie installiere ich den Geschirrwärmer-Unterschrank Bartscher 258160?

Die elektrische Installation muss von einem qualifizierten Elektriker durchgeführt werden. Überprüfen Sie, ob die Spannung mit dem Typenschild übereinstimmt (220-240 V). Schließen Sie eine wirksame Erdung an. Bei direktem Anschluss installieren Sie eine geeignete Trennvorrichtung.

Was ist der Temperaturbereich des Geräts?

Die Temperatur ist über den Drehregler von 30 °C bis 90 °C einstellbar. Drehen Sie im Uhrzeigersinn, um die Temperatur zu erhöhen, gegen den Uhrzeigersinn, um sie zu senken.

Wie schalte ich das Gerät ein und aus?

Drücken Sie die Taste 'A' auf Position 'I', um einzuschalten. Die Temperatur wird mit dem Drehregler 'C' eingestellt. Zum Ausschalten drehen Sie den Regler auf 'O' und drücken dann die Taste 'A', um die Stromzufuhr zu unterbrechen.

Kann ich das Gerät zum Erwärmen von Speisen verwenden?

Nein, das Gerät ist nur zum Erwärmen und Warmhalten von Geschirr (Teller, aus der Spülmaschine) bestimmt. Jede andere Verwendung gilt als unsachgemäß und kann das Gerät beschädigen.

Wie reinige ich den Geschirrwärmer?

Ziehen Sie den Netzstecker. Reinigen Sie Innen- und Außenseite mit heißem Wasser und neutralem Reinigungsmittel mit einer weichen Bürste oder einem Schwamm. Mit einem feuchten Tuch nachspülen. Keine Hochdruckreiniger oder Scheuermittel verwenden.

Was tun, wenn das Gerät nicht heizt?

Überprüfen Sie, ob das Gerät eingesteckt ist und die Taste 'A' auf 'I' steht. Stellen Sie sicher, dass der Thermostat nicht auf 'O' steht. Wenn das Problem weiterhin besteht, wenden Sie sich an einen qualifizierten Elektriker oder den Kundendienst.

Besteht Verbrennungsgefahr bei diesem Gerät?

Ja, Verbrennungsgefahr bei Kontakt mit heißen Oberflächen und heißem Geschirr. Immer mit geeignetem Schutz (Hitzeschutzhandschuhen) handhaben.

Welche Kapazität hat das Gerät?

Es wird empfohlen, die Teller in zwei Stapeln mit einem Abstand von ca. 80 mm für die Luftzirkulation anzuordnen. Lüftungsschlitze nicht blockieren.

Wie erhalte ich Ersatzteile?

Notieren Sie die Daten des Typenschilds (Modell, Seriennummer) und kontaktieren Sie den Hersteller. Die CE-Kennzeichnung ist für die Identifikation wichtig.

Wie entsorge ich das Gerät am Ende seiner Lebensdauer?

Gemäß den örtlichen Vorschriften demonteren Sie das Gerät und entsorgen Sie die Komponenten getrennt. Werfen Sie das Gerät nicht in den Hausmüll.

BEDIENUNGSANLEITUNG 258160 BARTSCHER

WÄRMESCHRANK - BETRIEBSANLEITUNG

MEUBLE CHAUFFANT - MANUEL D'INSTALLATION

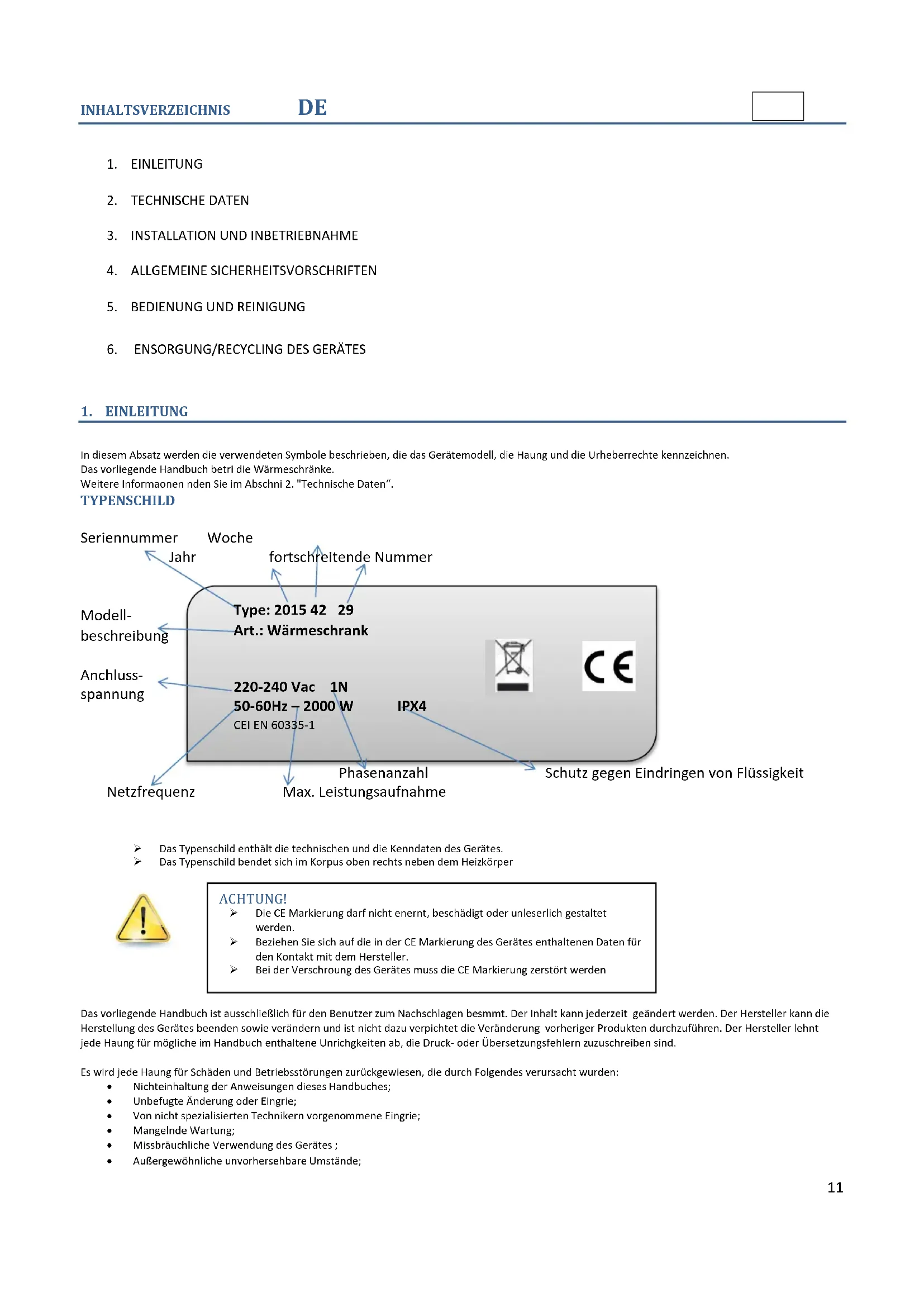

1. EINLEITUNG
2. TECHNISCHE DATEN
3. INSTALLATION UND INBETRIEBNAHME
4. ALLGEMEINE SICHERHEITSVORSCHRIFTEN
5. BEDIENUNG UND REINIGUNG
6. ENSORGUNG/RECYCLING DES GERÄTES

1. EINLEITUNG

In diesem Absatz werden die verwendeten Symbole beschrieben, die das Gerätemodell, die Haung und die Urheberrechte kennzeichnen. Das vorliegende Handbuch betri die Wärmeschränke. Weitere Informaonen nden Sie im Abschni 2. "Technische Daten".

TYPENSCHILD

Seriennummer Jahr Woche fortschreitende Nummer Modell- beschreibung Anchluss- spannung Type: 2015 42 29 Art.: Wärmeschrank 220-240 Vac 1N 50-60Hz – 2000 W CEI EN 60335-1 IPX4 Netzfrequenz Max. Leistungsaufnahme Phasenanzahl Schutz gegen Eindringen von Flüssigkeit

Das Typenschild enthält die technischen und die Kenndaten des Gerätes.

Das Typenschild bendet sich im Korpus oben rechts neben dem Heizkörper

ACHTUNG!

Die CE Markierung darf nicht enernt, beschädigt oder unleserlich gestaltet werden.

Beziehen Sie sich auf die in der CE Markierung des Gerätes enthaltenen Daten für den Kontakt mit dem Hersteller.

Bei der Verschroung des Gerätes muss die CE Markierung zerstört werden

Das vorliegende Handbuch ist ausschließlich für den Benutzer zum Nachschlagen besmmt. Der Inhalt kann jederzeit geändert werden. Der Hersteller kann die Herstellung des Gerätes beenden sowie verändern und ist nicht dazu verpichtet die Veränderung vorheriger Produkten durchzuführen. Der Hersteller lehnt jede Haung für mögliche im Handbuch enthaltene Unrichgkeiten ab, die Druck- oder Übersetzungsfehlern zuzuschreiben sind.

Es wird jede Haung für Schäden und Betriebsstörungen zurückgewiesen, die durch Folgendes verursacht wurden:

• Nichteinhaltung der Anweisungen dieses Handbuches;
• Unbefugte Änderung oder Eingrie;
• Von nicht spezialisierten Technikern vorgenommene Eingrie;
• Mangelnde Wartung;
• Missbräuchliche Verwendung des Gerätes ;
• Außergewöhnliche unvorhersehbare Umstände;

• Nichtanwendung der im Benutzungsland geltenden Besommungen zur Sicherheit, Hygiene und Gesundheit am Arbeitsplatz.
• Kundenüberwachung, dass sein Personal die gegebenen Anweisungen verstanden hat, insbesondere was die Aspekte der Sicherheit und Brandprävenon bei der Benützung des Gerätes betri.

2. TECHNISCHE DATEN

WÄRMESCHRÄNKE

Anschlussspannung	V	220-240
Frequenz	Hz	50-60
Max Leistungsaufnahme	W	2000
Max Stromaufnahme	A	10
Anschlusskabel	Mmq-H05RN-F	3x1,5
Max Spannungsschwankung		+/- 10%
Max Frequenzschwankung	fortlaufend	+/-1%
Max Frequenzschwankung	Kurzer Zeitraum	+/- 2%

ACHTUNG!

Die Elektroanlage und die Arbeitsstelle müssen im Benutzungsland geltenden Besimmungen zur Sicherheit, Unfall- und Feuerschutz erfüllen. Anderenfalls sieht sich der Hersteller einer etwaigen Haung erhoben.

3.

INSTALLATION UND INBETRIEBNAHME

ACHTUNG!

Die Arbeiten an den elektrischen Anlagen dürfen nur von einer qualizierten Fachkraft ausgeführt werden.

Vor dem elektrischen Anschluss sind folgende Anweisungen einzuhalten :

Das Gerät auspacken, die Schutzfolie vorsichtig enernen; sollten dabei Scheren oder andere Werkzeuge verwendet werden, ist darauf zu achten, dass das Blech nicht zerkratzt wird.
Das Gerät ist am endgülgen Aufstellungsort aufzustellen und mit Hilfe der verstellbaren Füße waagerecht auszurichten.
Sicherstellen, dass die Versorgungsspannung des Gerätes, die auf dem Typenschild angegeben ist, der Netzspannung entspricht;
Überprüfen, dass die elektrische Versorgung der Anlage in der Lage ist, die tatsächliche Stromlast auszuhalten und dass sie nach den im Benutzungsland geltenden Besimmungen ausgeführt ist.
Das Gerät muss unbedingt geerdet werden.
Die elektrische Speisung des Gerätes muss durch angemessen dimensionierte Magnehermoschalter oder Sicherungen gegen Überstrom (Kurzschlüsse und Überlasten) geschützt werden. Eine allpolige Trennvorrichtung mit einer Lücke von Kontakten nach Überspannungskategorie III muss installiert werden.
Falls Zweifel über das Funkonieren des äquipotenzialen Erdanschlusses oder über Aspekte in Zusammenhang mit der elektrischen Sicherheit bestehen, ist die Anlage von einer qualizierten Fachkra zu kontrollieren. Das Symbol hierunten idenziert den Potenalausgleich:

Der Hersteller sieht sich im Fall vom Anschluss vom Benutzer oder nicht qualizierten Techniker einer etwaigen Haung enthoben.

ACHTUNG!

Alle zur Verpackung verwendeten Materialen sind gemäß im Benutzungsland geltenden Vorschrien und Besommungen zu entsorgen.

Unsere Geräte sind durchdacht und opmiert, um hohe Leistungen und Wirkungsgrade zu erzielen.

Dieses Gerät ist nur für den Gebrauch besmmt, für den es ausdrücklich konzipiert wurde, nämlich zum Abstellen und Erwarmen von Geschirr.

Jeder andere Gebrauch ist als missbräuchlich anzusehen (z.B.: Erwärmung von Speisen).

ACHTUNG!

Die Berührung mit dem im Inneren des Gerätes vorhandenen heißen Geschirr kann zu einem thermischen Risiko und zu Gesundheitsschäden führen.
Vor dem Anfassen die geeignete Schutzausrüstung wie Handschuhe oder Topappen zu Hilfe nehmen

4. ALLGEMEINE SICHERHEITSVORSCHRIFTEN

Bei willkürlichen Änderungen und Umwandlungen durch den Benutzer lehnt der Hersteller jede Verantwortung ab.

Dies Gerät ist so konzipiert, dass es nur von Fachpersonal bedient werden darf, das die Anweisungen verstanden hat, insbesondere was die Aspekte der Sicherheit und Brandprävention bei der Benützung des Gerätes betri. Die Berührung mit dem in Innern des Gerätes vorhandenen heißen Geschirr kann zu einem thermischen Risiko und zu Gesundheitsschäden führen. Vor dem Anfassen die geeignete Schutzausrüstung wie Handschuhe oder Topappen zu Hilfe nehmen.

Bei der Wartung bleiben einige Risiken bestehen, die durch besondere Verhaltensweisen und Vorsichtsmaßnahmen neutralisiert werden müssen.

ACHTUNG!

Die Arbeiten an den elektrischen Anlagen dürfen nur von einer qualizierten Fachkra ausgeführt werden

5. BEDIENUNG UND REINIGUNG

BEDIENELEMENTE

A C

BENUTZERHINWEISE

Schließen Sie das Gerät an die Stromversorgung an.

Schalten Sie das Gerät ein, indem Sie den EIN/AUS Schalter (A) in Posion „I“ bringen. Die rote Kontrolllampe im Schalter leuchtet auf und zeigt an, dass das Gerät unter Spannung steht. Den Temperaturdrehregler (C) im Uhrzeigersinn auf den gewünschten Temperaturwert (30-90°C) einstellen. Die Gleichmäßigkeit der Temperatur im Innenraum wird durch den Venlator sichergestellt, welcher die Heißlu überall gleichmäßig verteilt. Für einen korrekten Gebrauch des Gerätes müssen die Teller in zwei Reihen im Inneren des Gerätes verteilt werden, wobei ein Zwischenraum von ca. 80 mm für die Luzirkulaon freigelassen werden sollte.

Vermeiden Sie Ansammlungen von Tellern vor den Luschlitzen für die Luzirkulaon, damit eine ausreichende Luzirkulaon gewährleistet werden kann.

Wenn Sie den Temperaturdrehregler (C) in Posion „0“ bringen, schaltet sich die Heizung aus, das Gerät steht jedoch weiterhin unter Spannung.

Wenn das Gerät nicht mehr benutzt wird, drehen Sie den Temperaturdrehregler (C) gegen den Uhrzeigersinn auf die Posion „0“ und schalten das Gerät über den EIN/AUS Schalter (A) aus (in Posion „0“ bringen).

REINIGUNG

ACHTUNG!

Vor der Reinigung das Gerät abschalten und von Stromversorgung trennen (Netzstecker ziehen). Das Gerät ist nicht für das direkte Absprühen mit einem Wasserstrahl geeignet. Verwenden Sie daher keinen Druckwasserstrahl, um das Gerät zu reinigen! Achten Sie darauf, dass kein Wasser in das Gerät eindringt.

Vor der Reinigung das Geschirr aus dem Gerät herausnehmen.

Ein weiches Tuch in warmen Wasser mit Zusatz von einem für Lebensmielbereich geeigneten Desinfekonsreiniger tränken, damit die Inneächen des Gerätes abwischen, mit einem sauberem Tuch nachwischen und die gereinigten Flächen anschließend gründlich abtrocknen. Die Außenoberäche aus Edelstahl mit lauwarmem Seifenwasser abwischen. Anschließend mit einem nassen Tuch nachwischen und sogfälg abtrocken. Verwenden Sie keine Scheuermiel, Stahlwolle, Bürsten etc.

Falls das Gerät über längere Zeitraum nicht benutzt wird, muss es in einem trockenem und sauberen Ort auewahrt werden.

Am Lebensende des Produktes darf das Gerät nicht einfach weggeworfen werden. Die Demontage des Gerätes hat unter Beachtung der im Benutzungsland geltenden Vorschrien zu erfolgen.
