Produkttyp	PMR 446 Funkgerät
Marke	Stabo
Modell	Freecomm 700
Frequenzbereich	446,00625 MHz - 446,09375 MHz
Anzahl Kanäle	8
Anzahl Unterkanäle (CTCSS)	38
Anzahl DCS-Codes	83
Maximale Reichweite	10 km (freie Sicht)
Sendeleistung	≤ 500 mW
Betriebsspannung	4,8 V
Stromversorgung	4 NiMH-Akkus 600 mAh oder 4 AAA LR03-Batterien
Abmessungen (L x H x T)	175 x 58 x 35 mm (Antenne inklusive)
Gewicht	160 g (Akkus enthalten)
Hauptfunktionen	VOX, Dual Watch, UKW-Radio, LED SOS-Lampe, Tastensperre, Scan-Suche, akustische Überwachung
Display	LCD mit Hintergrundbeleuchtung, Kanal-, Batterie-, TX/RX-Anzeige, aktive Funktionen
Pflege und Reinigung	Mit einem leicht feuchten, weichen Tuch ohne chemische Reinigungsmittel reinigen. Batteriekontakte sauber halten.
Sicherheit	Gehäuse nicht öffnen, Feuchtigkeit, übermäßige Hitze und Stöße vermeiden. Hinweise für Herzschrittmacher beachten.
Ersatzteile und Reparierbarkeit	Batterien/Akkus austauschbar. Reparaturen nur durch qualifiziertes Personal. Zubehör erhältlich (Gürtelclip, Ladegerät).
Allgemeine Informationen	Bedienungsanleitung als PDF verfügbar. Konform mit der Richtlinie 2014/53/EU.

Häufig gestellte Fragen - Freecomm 700 STABO

Wie schalte ich das Freecomm 700 ein?

Drehen Sie den Ein-/Ausschalter im Uhrzeigersinn, um das Gerät einzuschalten. Ein Quittungston bestätigt die Inbetriebnahme.

Wie lade ich die Akkus des Funkgeräts?

Doppelladegerät mitgeliefert: Legen Sie beide ausgeschalteten Geräte in das an das Stromnetz (230 V) angeschlossene Ladegerät. Die Ladezeit beträgt ca. 12 Stunden für vollständig entladene Akkus. Rote Leuchten zeigen den Ladevorgang an.

Wie hoch ist die maximale Reichweite des Freecomm 700?

Die maximale Reichweite beträgt unter optimalen Bedingungen (freie Sicht, keine Hindernisse) 10 km. In städtischer oder bewaldeter Umgebung liegt die effektive Reichweite oft bei 1 bis 2 km.

Wie wähle ich einen Kanal aus?

Drücken Sie einmal MENU: Die Kanalnummer blinkt. Wählen Sie mit den UP/DOWN-Tasten einen Kanal (1 bis 8) und bestätigen Sie mit der PTT-Taste.

Wie verwende ich die VOX-Funktion?

Drücken Sie 4 Mal MENU: 'VOX OFF' blinkt. Wählen Sie mit UP/DOWN die Empfindlichkeit (1 niedrig, 2 mittel, 3 hoch). Bestätigen Sie mit PTT. Die Sendung wird dann automatisch durch die Stimme ausgelöst.

Wie aktiviere ich den CTCSS-Code?

Drücken Sie 2 Mal MENU: 'CTCSS OF' blinkt. Wählen Sie mit UP/DOWN eine Tonnummer (01-38). Bestätigen Sie mit PTT. Beide Gesprächspartner müssen denselben Kanal und denselben Code verwenden.

Wie benutze ich das UKW-Radio?

Drücken Sie kurz die FM-Taste, um in den Radiomodus zu wechseln. Halten Sie UP oder DOWN 2 Sekunden lang gedrückt, um die automatische Sendesuche zu starten. Drücken Sie erneut FM, um zu verlassen.

Wie aktiviere ich die LED SOS-Lampe?

Drücken Sie kurz die LED-Spot-Taste, um die Lampe einzuschalten. Halten Sie sie gedrückt, um das SOS-Blinken in Morsecode zu aktivieren. Ein erneuter kurzer Druck deaktiviert die Funktion.

Wie reinige ich das Funkgerät?

Verwenden Sie ein leicht feuchtes, weiches Tuch (keine Reinigungsmittel). Trocknen Sie das Gerät vor der erneuten Verwendung gut ab. Reinigen Sie die Batteriekontakte mit einem trockenen Tuch.

Was tun, wenn das Gerät nicht angeht?

Überprüfen Sie, ob die Akkus geladen oder die Batterien richtig eingelegt sind (Polung beachten). Wenn das Problem weiterhin besteht, laden Sie die Akkus oder ersetzen Sie die Batterien.

BEDIENUNGSANLEITUNG Freecomm 700 STABO

PMR 446 Handsprechfunkgerät / radio handheld

Bedienungs- anleitung Owners Manual

Wichtig/Important

Lesen Sie vor Inbetriebnahme des Geräts alle Bedienhinweise aufmerksam und vollständig durch. Bewahren Sie diese Anleitung sorgfältig auf, sie enthält wichtige Betriebshinweise.

Damit Sie Ihr Gerät optimal nutzen können und viel Freude daran haben, lesen Sie bitte als erstes diese Bedienungsanleitung aufmerksam und vollständig durch! Beachten Sie unbedingt die Sicherheitshinweise, um Gefahren für sich und andere zu vermeiden oder Schäden am Gerät zu verhindern. Bewahren Sie die Anleitung sorgfältig auf. Geben Sie auch die Anleitung mit, falls Sie das Gerät einmal verleihen oder verkaufen.

Für Schäden und Folgeschäden, die durch Nichtbeachtung dieser Anleitung entstehen, übernimmt der Hersteller keine Haftung!

Sicherheitshinweise

Trägern von Herzschrittmachern wird empfohlen, generell vom Umgang mit Funkgeräten abzusehen! In unmittelbarer Nähe von Personen mit Herzschrittmachern sollte nicht gesendet werden.

Berühren Sie während des Sendens nicht die Antenne, halten Sie sie auch nicht direkt an den Körper, insbesondere nicht ans Gesicht oder an die Augen. Betreiben Sie Ihr Funkgerät bei Nutzung mit Headset nicht mit zu hoher Lautstärke: Ihr Gehör könnte sonst geschädigt werden.

Betreiben Sie Funkgeräte nicht im Flugzeug und nicht im Krankenhaus oder vergleichbaren Einrichtungen. Schalten Sie Ihr Gerät auch aus, wenn Sie sich in explosionsgefährdeter Umgebung (z. B. Tankstelle) aufhalten. Wechseln Sie dort auch nicht die Akkuzellen/die Batterien.

Beachten Sie bei der Nutzung im Fahrzeug unbedingt die nationalen Vorschriften! In einigen Ländern ist es verboten, während des Steuerns eines Fahrzeugs ein Funkgerät zu nutzen! In einem Fahrzeug mit Airbag sollten Sie das Funkgerät weder direkt über dem Airbag noch im Entfaltungsbereich des Airbags betreiben oder aufbewahren.

Öffnen Sie nie das Gehäuse eines Funkgeräts oder des Zubehörs und führen Sie keine Änderungen durch. Lassen Sie Reparaturen ausschließlich von qualifizierten Personen vornehmen. Veränderungen oder Eingriffe am Funkgerät ziehen automatisch ein Erlöschen der Betriebserlaubnis nach sich, es entfällt zudem Ihr Garantie-Anspruch.

Verhindern Sie, dass Kinder mit dem Funkgerät, Zubehörteilen oder dem Verpackungsmaterial spielen!

Wenn Sie an Ihrem Gerät Geruchs- oder Rauchentwicklung feststellen schalten Sie das Gerät sofort aus und entnehmen die Akkuzellen/die Batterien. Nutzen Sie das Gerät auch nicht, wenn Sie Schäden am Gehäuse oder an der Antenne entdecken. Setzen Sie sich mit einer Fachwerkstatt in Verbindung.

Schützen Sie Ihr Funkgerät und das Zubehör vor Nässe, Hitze, Staub und starken Erschütterungen. Vermeiden Sie Betriebstemperaturen unter -20°C oder über +50°C. Setzen Sie das Gerät nicht längere Zeit direkter Sonneneinstrahlung aus (z. B. Ablage im Fahrzeug). Benutzen Sie das Gerät nicht bei Regen: sollte ein Gerät doch einmal nass geworden sein, schalten Sie es sofort aus, entnehmen die Akkuzellen/die Batterien und trocknen es mit einem weichen, fusselfreien Tuch. Benutzen Sie das Gerät erst wieder, wenn es vollständig getrocknet ist.

Werfen Sie die Akkuzellen/die Batterien nie ins Feuer! Schließen Sie die Kontakte der Akkuzellen/der Batterien niemals kurz!

Wichtige Informationen/Bestimmungsgemäßer Gebrauch

stabo freecomm 700 ist ein PMR 446-Handsprechfunkgerät für Sprech-funkverbindungen auf kurze Entfernungen.

Der Funkstandard PMR 446 ist in AT, BE, CH, DE, DK, ES, FI, FR, GB, GR, IE, NL, NO, PL, PT, SI freigegeben (anmelde- und gebührenfrei). In IT besteht Anmeldepflicht: von Einwohnern Italiens wird bei der Anmeldung der Funkgeräte eine einmalige Gebühr erhoben! (Urlauber können ihre Geräte für die Dauer des Aufenthalts in Italien ohne Anmeldung frei nutzen.)

Auskünfte über nationale Vorschriften bei der Nutzung der Funkgeräte auf Reisen ins Ausland erhalten Sie über die jeweiligen Botschaften/Konsulate der betreffenden Länder bzw. vor Ort bei den zuständigen Behörden für Post- und Telekommunikation.

PMR 446-Funkgeräte senden/empfangen auf 8 festgelegten Kanälen (446 MHz). Innerhalb des Reichweitenradius können Sie über beliebig viele Geräte miteinander kommunizieren, dabei kann jedoch immer nur eine Person sprechen und der/die andere/n zuhören.

Unverschlüsselte Sprechfunkverbindungen sind nicht vertraulich!

Die Reichweite hängt von vielen Faktoren ab. Neben der gesetzlich festgelegten Sendeleistung spielen z. B. die Position der Antenne (sie sollte senkrecht stehen und frei abstrahlen können), die Energieversorgung (voll geladene Akkus schöpfen die Reichweite voll aus) und vor allem die Umgebung, in der gefunkt wird, eine Rolle. Jedes "Hindernis" (Hügel, Gebäude, Bäume) senkt die Reichweite, manche Materialien (z. B. Stahlbeton, Felsen) schirmen besonders stark ab. PMR 446-Funkgeräte haben unter optimalen Bedingungen (z. B. beim Segeln, Gleitschirmfliegen) eine Reichweite von maximal 10 km. Bei leichter Bebauung ist eine Reichweite von 1-2 km realistisch, in stark abgeschirmter Umgebung (z. B. im Gebirge oder innerhalb von Stahlbetongebäuden) kann die Reichweite auf einige hundert Meter oder weniger sinken.

Lieferumfang

2 PMR 446 Handsprechfunkgeräte
2 Gürtelclips

1 Doppel-Tischladeschale
1 Netzteil 230 V/50 Hz
8 NiMH-Akkuzellen (4,8 V/600 mAh)
1 Bedienungsanleitung deutsch/englisch

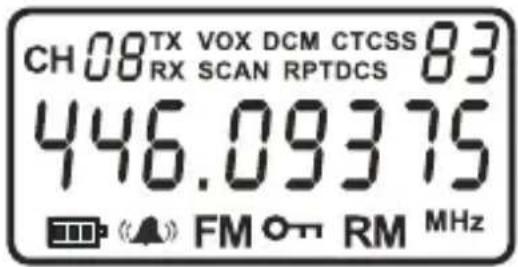

Anzeige im Display

CH88

TX

RX

VOX

DCM

SCAN

CTCSS

88

CTCSS 88

DCS 88

B

4

( )

[NO TEXT]

0

FM

RM

eingestellte Kanalnummer

Sendeanzeige

Empfangsanzeige

VOX-Funktion aktiviert

Dual Watch-Funktion aktiviert

Suchlauf aktiviert

eingestellte CTCSS-Nummer

eingestellte DCS-Nummer

Batteriestandsanzeige (3stufig)

Rufton eingeschaltet

Vibrationsalarm eingeschaltet

Rufton und Vibrationsalarm eingeschaltet

Tastatursperre aktiviert

Radio eingeschaltet

Geräuschüberwachung aktiviert

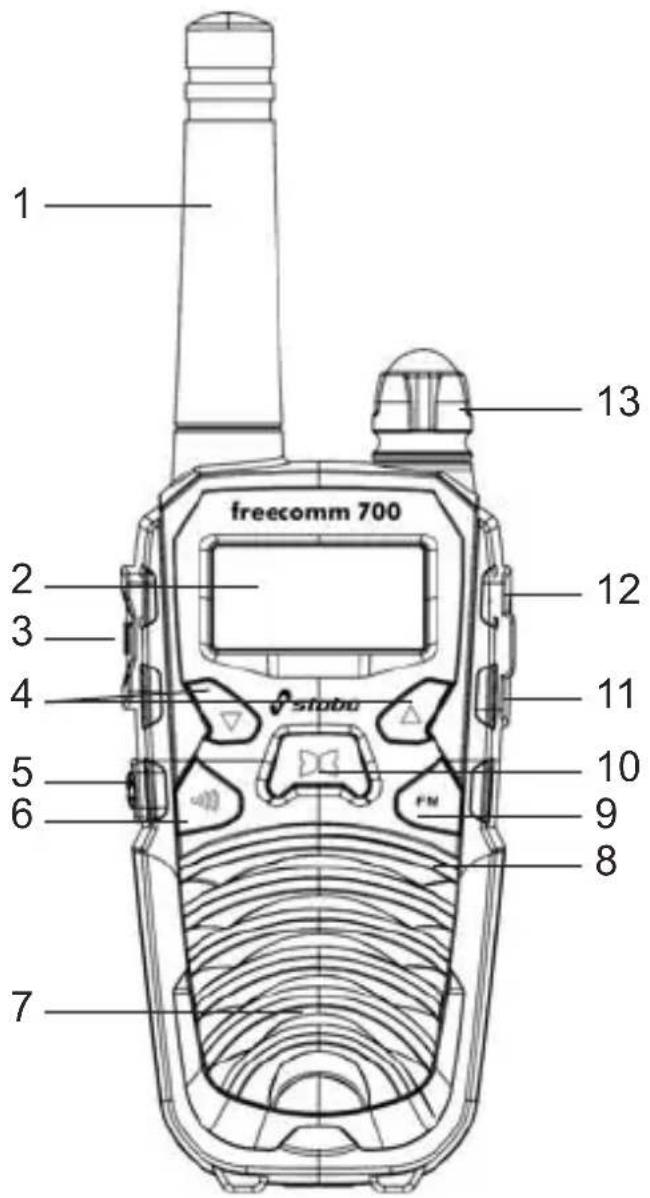

Bedienelemente und Anschlüsse

1. Antenne (Die Antenne ist fest mit dem Gehäuse verbunden: versuchen Sie niemals, sie abzuschrauben!)
2. LC-Display
3. PTT: Sende-Taste
4. UP/DOWN-Tasten: Weiterschalten der einzelnen Einstellungen im Set-Menü
5. LED-Spotlicht-Taste (mit SOS-Funktion)
6. Ruf-Taste: Aussenden eines Ruftons
7. Lautsprecher
8. Mikrofon
9. FM-Taste: Ein-/Ausschalten des FM-Radios
10. Menü-Taste: Wechseln ins Set-Menü
11. MIC/SPK-Buchse: Anschluss für Headset
12. Ladebuchse: Anschluss für Netzteil
13. Ein-/Aus-Schalter und Lautstärkeregler

Vorbereitungen für den Betrieb

Gürtelclip

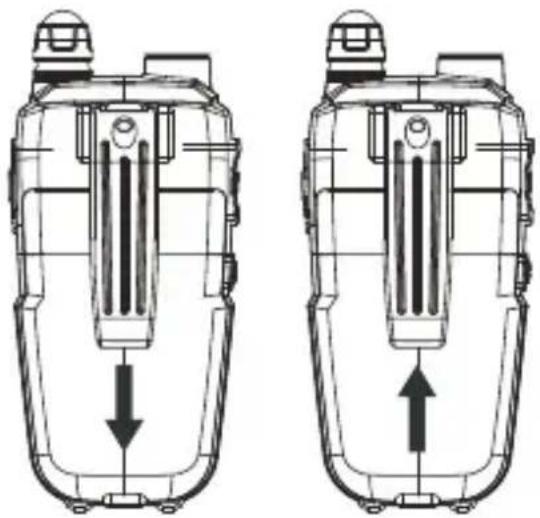

Gürtelclip anbringen/abnehmen

Setzen Sie die Rillen am Gürtelclip auf die Führungsschienen oben am Gehäuse und schieben den Gürtelclip nach unten, bis der Schnappriegel einrastet.

Zum Abnehmen drücken Sie den Schnappriegel oben am Gürtelclip vom Gehäuse weg und schieben den Gürtelclip nach oben.

Laden der Akkuzellen

Die NiMH-Akkuzellen sind nicht vorgeladen: vor Inbetriebnahme der Geräte müssen deshalb zunächst alle Akkuzellen vollständig geladen werden (Ladezeit ca. 12 Stunden). Legen Sie dazu bei beiden Geräten die Akkuzellen ein:

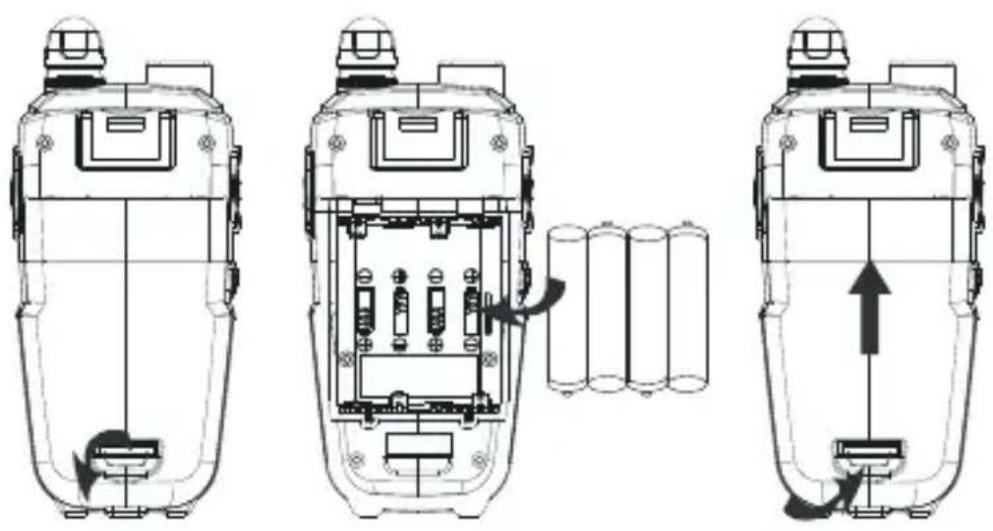

Akkuzellen einlegen

Öffnen Sie das Batteriefach auf der Geräterückseite und legen unter Beachtung der +/- Markierungen 4 NiMH-Akkuzellen ein. Schieben Sie den Deckel wieder auf das Gehäuse und lassen den Schnappriegel einrasten.

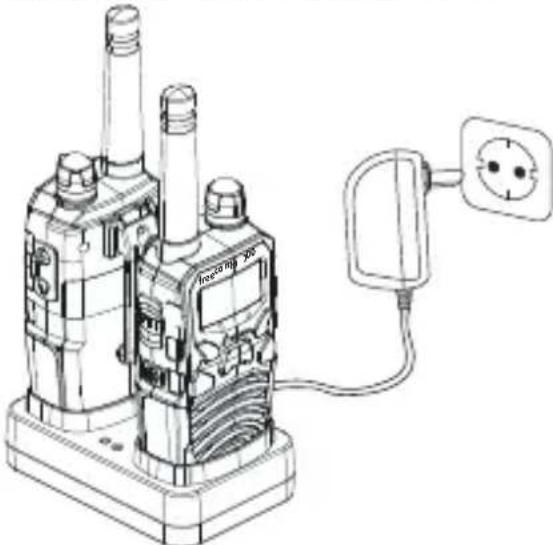

Aufladen der Akkuzellen in der Ladeschale

Vergewissern Sie sich, dass beide Funkgeräte ausgeschaltet sind!

Stecken Sie das Netzteil in eine 230 V-Steckdose und verbinden es

mit der Ladeschale.

Stellen Sie die Funkgeräte in die beiden Ladeschächte.

Die beiden Kontroll-Lampen an der Ladeschale leuchten rot, die Akkuzellen werden nun geladen.

Der Ladestrom ist bei diesem Ladegerät mit ca. 75 mA bzw. 150 mA fest eingestellt.

Die maximale Ladezeit beträgt 12 Std.,

dann wird der Ladevorgang gestoppt. Wenn die Geräte nicht entnommen werden, startet nach einer Stunde automatisch die Ladungserhaltung, die beiden Kontroll-Lampen an der Ladeschale blinken dabei abwechselnd kurz auf.

Maximale Ladezeiten

Die Ladezeit ist vom Ladezustand und der Kapazität der Akkuzellen abhängig.

Bei völlig entladenen Akkuzellen mit einer Kapazität von 600 mAh sind die Akkuzellen nach 12 Std. voll geladen.

Möchten Sie halbvolle Akkuzellen nachladen, beträgt die Ladezeit entsprechend nur 6 Std. Beenden Sie dann rechtzeitig den Ladevorgang, um ein Überladen zu vermeiden!

Beachten Sie: das Nachladen teilentladener Akkuzellen ist grundsätzlich möglich, verkürzt jedoch deren Lebensdauer!

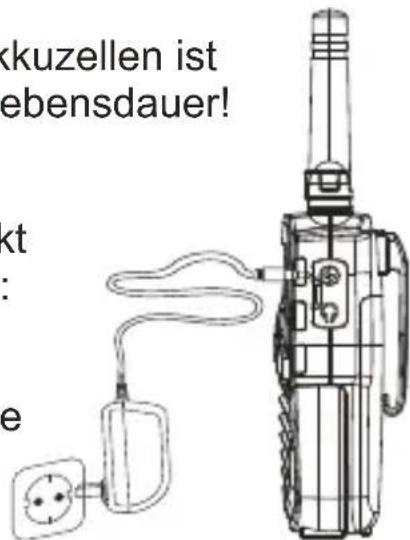

Aufladen über die seitliche Ladebuchse

Die Akkuzellen eines Geräts können auch direkt über die seitliche Ladebuchse geladen werden:

Schalten Sie das Funkgerät aus!

Stecken Sie das Netzteil der Ladeschale in eine 230 V-Steckdose und verbinden es mit der seitlichen Ladebuchse des Funkgeräts.

Sicherheitshinweise Ladegerät

Nutzen Sie die Doppel-Tischladeschale nur zum Laden der im Lieferumfang enthaltenen NiMH-Akkuzellen!

Stellen Sie nie Funkgeräte, die mit nicht-wiederaufladbaren Batterien bestückt sind, in die Ladeschale! Es besteht Explosionsgefahr!

Betreiben Sie das Ladegerät ausschließlich mit dem mitgelieferten Netzteil. Missbrauchen Sie es nicht als Gleichspannungsquelle für andere Anwendungen.

Verhindern Sie, dass Metall-Kleinteile in die Ladeschale gelangen.

Demontieren Sie weder das Netzteil noch die Ladeschale.

Trennen Sie das Gerät bei Nichtbenutzung vom Stromnetz.

Schließen Sie die Kontakte der Akkuzellen niemals kurz!

Vergewissern Sie sich, dass die Funkgeräte während des Ladens ausgeschaltet sind.

Benutzen Sie das Ladegerät ausschließlich in geschlossenen Räumen. Schützen Sie es vor Feuchtigkeit, Staub, Hitze und starken Erschütterungen.

Betrieb mit Batterien

Ihre Funkgeräte lassen sich auch mit je vier Mikro-Batterien (Typ: AAA, LR03) betreiben. Beachten Sie beim Einlegen unbedingt die im Batteriefach angegebene Polarität! Ersetzen Sie bei einem Batteriewechsel stets alle Batterien.

Mischen Sie nie verschiedene Batterie-Typen, Batterien mit unterschiedlicher Kapazität oder Batterien und wiederaufladbare Akkuzellen!

Versuchen Sie nie, ein mit Batterien bestücktes Funkgerät in der Ladeschale zu laden! Es besteht Explosionsgefahr.

Entnehmen Sie die Batterien wenn Sie die Geräte längere Zeit nicht nutzen.

Entsorgungshinweise Akkuzellen/Batterien

Verbrauchte Akkuzellen und Batterien gehören nicht in den Hausmüll. Bitte beachten Sie die nationalen Entsorgungsvorschriften und geben Sie verbrauchte Akkuzellen/Batterien (nur völlig entleert) bei den entsprechenden Sammelstellen ab.

Energie-Management

Der Stromverbrauch dieses Funkgeräts ist sehr gering. Wird kein Signal empfangen, aktiviert sich die elektronische Batteriesparschaltung. Ist die Kapazität des Akkupacks gering oder sind die Batterien fast leer, meldet sich das Gerät mit einem Warnton, der sich alle 10 Sek. wiederholt. Laden Sie jetzt die Akkuzellen bzw. ersetzen Sie die Batterien.

Batteriestand-Anzeige

volle Kapazität

halbe Kapazität

wenig Kapazität: der Batterie-leer-Warnton ertönt alle 10 Sek. Laden Sie jetzt die Akkuzellen.

Keine Kapazität: das Batteriesymbol blinkt, ein zweifacher Warnton ertönt und das Gerät schaltet sich aus.

Funktionen

Hinweis: Wird eine Einstellung nicht innerhalb von 10 Sek. bestätigt, übernimmt das Gerät automatisch die letzte Einstellung!

Gerät ein-/ausschalten

Drehen Sie den Regler zum Einschalten des Gerätes im Uhrzeigersinn, zum Ausschalten gegen den Uhrzeigersinn. Mit dem Einschalten ertönt ein Quittungston.

Lautstärke einstellen

Regulieren Sie die Lautstärke über den Regler (lauter: im Uhrzeigersinn drehen, leiser: gegen den Uhrzeigersinn drehen).

Kanal auswählen

Wählen Sie zunächst einen der acht zur Verfügung stehenden Kanäle.

Hinweis: Stellen Sie immer bei beiden Funkgeräte denselben Kanal ein!

Drücken Sie 1 x die Menü-Taste: die Kanalnummer blinkt. Wählen Sie mit den UP/DOWN-Tasten einen freien Kanal. Bestätigen Sie mit der PTT-Taste.

Senden/Empfangen

Halten Sie die PTT-Taste gedrückt und sprechen Sie im Abstand von ca. 5 cm mit normaler Lautstärke ins Mikrofon, im Display erscheint das TX-Symbol.

Wenn Sie Ihre Nachricht beendet haben lassen Sie die PTT-Taste wieder los, das TX-Symbol erlischt.

Mit dem Einschalten ist das Funkgerät empfangsbereit (sofern nicht gerade gesendet wird). Wenn das Gerät ein Signal empfängt erscheint im Display das RX-Symbol.

Automatische Rauschsperre

Ihr Funkgerät verfügt über eine automatische Rauschsperre die verhindert, dass bei freien Funkkanälen lästiges Rauschen zu hören ist. Computer, elektrische oder elektronische Geräte können jedoch unter Umständen - und je nach Abstand - diese Rauschsperre stören, so dass Sie Störgeräusche hören. Aufgrund des hochempfindlichen Empfängers des Funkgeräts sind solche Effekte in unmittelbarer Nähe normal und unvermeidlich. Verändern Sie bei derartigen Störungen den Abstand zur Störquelle und halten Sie das Gerät so, dass die Antenne frei abstrahlen kann.

Monitor-Funktion

Um auch schwache Signale zu hören können Sie die automatische Rauschsperre überbrücken.

Monitorfunktion aktivieren/deaktivieren

Drücken Sie die FM-Taste und halten Sie diese gedrückt, bis das RX-Symbol im Display erscheint und der Bestätigungston ertönt.

Um die Funktion zu deaktivieren drücken Sie die FM-Taste, bis das RX-Symbol im Display erlischt und der Bestätigungston ertönt.

Pilotton-Verfahren CTCSS

Ihr Funkgerät verfügt über ein Pilotton-Verfahren, mit dem Sie gezielt einzelne Partnerstationen oder Gruppen ansprechen bzw. nur von diesen Rufe empfangen können.

Hinweis: Es stehen 38 verschiedene Töne zur Verfügung. Achten Sie darauf, dass Sie und Ihr Partner denselben Kanal und denselben Pilotton verwenden!

Pilotton-Verfahren CTCSS aktivieren/deaktivieren

Drücken Sie 2 x die Menü-Taste: CTCSS OF blinkt.

Wählen Sie mit den UP/DOWN-Tasten eine Pilotton-Nummer.

Bestätigen Sie mit der PTT-Taste.

Zum Deaktivieren drücken Sie wieder 2 x die Menü-Taste: die Pilotton-Nummer blinkt.

Wählen Sie mit den UP/DOWN-Tasten 00.

Bestätigen Sie mit der PTT-Taste.

Digital Code System

Ihr Funkgerät verfügt neben dem Pilotton-Verfahren CTCSS auch über das DCS Verfahren, mit dem Sie gezielt einzelne Partnerstationen oder Gruppen ansprechen bzw. nur von diesen Rufe empfangen können.

Hinweis: Es stehen 83 verschiedene Codes zur Verfügung. Achten Sie darauf, dass Sie und Ihr Partner denselben Kanal und denselben Digital-Code verwenden!

Digital Code System aktivieren/deaktivieren

Drücken Sie 3 x die Menü-Taste: DCS OF blinkt.

Wählen Sie mit den UP/DOWN-Tasten einen Digital Code.

Bestätigen Sie mit der PTT-Taste.

Zum Deaktivieren drücken Sie wieder 3 x die Menü-Taste: der Digital Code blinkt.

Wählen Sie mit den UP/DOWN-Tasten 00.

Bestätigen Sie mit der PTT-Taste.

VOX Funktion (Sprachgesteuertes Senden)

Damit können Sie senden, ohne die Sendetaste zu betätigen: Stimmen/Geräusche, die auf das Mikrofon treffen, schalten dabei den Sender des Funkgeräts ein.

Stellen Sie die Empfindlichkeit entsprechend den Umgebungsgeräuschen ein, so dass bei einer angemessenen Lautstärke Ihrer Stimme von Empfang auf Sendung umgeschaltet wird. Sie können zwischen 3 Ansprechempfindlichkeitsstufen wählen (1 niedrige, 2 mittlere, 3 hohe Empfindlichkeit).

VOX aktivieren/deaktivieren

Drücken Sie 4 x die Menü-Taste: VOX OFF blinkt.

Wählen Sie mit den UP/DOWN-Tasten die gewünschte Empfindlichkeitsstufe.

Bestätigen Sie mit der PTT-Taste, VOX erscheint im Display.

Zum Deaktivieren drücken Sie wieder 4 x die Menü-Taste: die eingestellte Empfindlichkeitsstufe blinkt.

Wählen Sie mit den UP/DOWN-Tasten OFF.

Bestätigen Sie mit der PTT-Taste, VOX erlischt im Display.

Automatischer Suchlauf (Scan)

Der automatische Suchlauf wird benutzt, um schnell aktive Kanäle zu finden. Er tastet selbständig alle 8 Kanäle ab und stoppt, sobald ein Signal die Squelch-Schwelle überschreitet. Er startet erneut, wenn kein Signal mehr vorhanden ist. Sie können den Suchlauf auch selbst wieder starten durch Drücken der UP/DOWN-Tasten.

Neben dem Kanal-Suchlauf bietet Ihnen das Gerät zwei weitere Suchlauf-Funktionen: Suchlauf nach CTCSS-Pilottönen und Suchlauf nach Digital-Codes.

Kanal-Suchlauf aktivieren/deaktivieren

Drücken Sie 5 x die Menü-Taste: SCAN blinkt.

Starten Sie den Suchlauf mit den UP/DOWN-Tasten.

Sie beenden den Suchlauf durch Drücken der PTT-Taste, SCAN erlischt im Display.

CTCSS-Suchlauf aktivieren/deaktivieren

Drücken Sie 6 x die Menü-Taste: SCAN und CTCSS 00 blinken.

Starten Sie den Suchlauf mit den UP/DOWN-Tasten.

Sie beenden den Suchlauf durch Drücken der PTT-Taste: SCAN und CTCSS erlöschen im Display.

Digital Code-Suchlauf aktivieren/deaktivieren

Drücken Sie 7 x die Menü-Taste: SCAN und DCS 00 blinken.

Starten Sie den Suchlauf mit den UP/DOWN-Tasten.

Sie beenden den Suchlauf durch Drücken der PTT-Taste: SCAN und DCS erlöschen im Display.

Rufton

Drücken Sie die Ruf-Taste, so wird ein Tonruf ausgesendet, der von der Partnerstation empfangen wird. Im Display erscheint das TX-Symbol.

Sie haben die Wahl zwischen 15 verschiedenen Rufton-Melodien.

Rufton-Melodie auswählen

Drücken Sie 8 x die Menü-Taste: C01 erscheint im Display. Wählen Sie mit den UP/DOWN-Tasten eine Rufton-Melodie. Bestätigen Sie mit der PTT-Taste.

Anrufsignalisierung

Es stehen drei verschiedene Anrufsignalisierungen zur Verfügung:

Rufton

Rufton plus Vibration

( ) Vibration

Anrufsignalisierung auswählen

Drücken Sie 9 x die Menü-Taste: 1 und ▲ blinken.

Wählen Sie mit den UP/DOWN-Tasten die gewünschte Anrufsignalisierung.

Bestätigen Sie mit der PTT-Taste: im Display erscheint das Symbol der gewählten Anrufsignalisierung.

Roger Beep

Wenn Sie nach dem Senden die PTT-Taste loslassen, wird automatisch noch ein Signalton gesendet. Dieser Ton signalisiert Ihrem Gesprächspartner, dass Sie Ihre Übertragung beendet haben und er sprechen kann (hilfreich z. B. bei gestörten Funkverbindungen).

Roger Beep aktivieren/deaktivieren

Drücken Sie 10 x die Menü-Taste: rO OFF blinkt.

Wählen Sie mit den UP/DOWN-Tasten rO ON.

Bestätigen Sie mit der PTT-Taste.

Zum Deaktivieren drücken Sie wieder 10 x die Menü-Taste: rO ON blinkt.

Wählen Sie mit den UP/DOWN-Tasten rO OFF.

Bestätigen Sie mit der PTT-Taste.

Tastenquittungston aktivieren/deaktivieren

Drücken Sie 11 x die Menü-Taste: tO OFF blinkt.

Wählen Sie mit den UP/DOWN-Tasten tO ON.

Bestätigen Sie mit der PTT-Taste.

Deaktivieren: drücken Sie wieder 11 x die Menü-Taste: tO ON blinkt.

Wählen Sie mit den UP/DOWN-Tasten tO OFF.

Bestätigen Sie mit der PTT-Taste.

Zweikanal-Überwachung (Dual Watch)

Wenn Sie nicht nur auf einem Kanal, sondern auf zwei Kanälen empfangsbereit sein möchten, benötigen Sie die Zweikanalüberwachung. Hierbei wechselt das Funkgerät automatisch alle 0,5 Sek. vom aktuellen Kanal auf den Vorzugskanal.

Sie können auch beim Vorzugskanal einen CTCSS-Ton oder Digital-Code einstellen.

Dual Watch aktivieren/deaktivieren

Drücken Sie 12 x die Menü-Taste: DCM OFF blinkt.

Wählen Sie mit den UP/DOWN-Tasten den gewünschten Vorzugskanal.

Um zusätzlich einen CTCSS-Ton oder Digital Code einzustellen nutzen Sie die Menü-Taste: CTCSS-Ton einstellen = Menü-Taste 1 x drücken, Digital Code einstellen = Menü-Taste 2 x drücken. Wählen Sie anschließend mit den UP/DOWN-Tasten den gewünschten CTCSS-Ton bzw. Digital Code.

Bestätigen Sie mit der PTT-Taste.

Deaktivieren: drücken Sie wieder 12 x die Menü-Taste, DCM blinkt.

Wählen Sie mit den UP/DOWN-Tasten DCM OFF.

Bestätigen Sie mit der PTT-Taste.

Geräuschüberwachung

Mit dieser Funktion können Sie eine (potentielle) Geräuschquelle akustisch überwachen, indem Sie ein Gerät in unmittelbarer Nähe dazu positionieren (max. 40 cm Entfernung). Geräuschaktiviert überträgt das Sende-Gerät dann Signale automatisch an das Empfänger-Gerät.

Aktivieren Sie bei dem Gerät, welches Sie zur Überwachung aufstellen, zunächst die VOX-Funktion und stellen die Ansprechempfindlichkeitsstufe 3 ein.

Aktivieren Sie dann die Funktion Geräuschüberwachung:

Geräuschüberwachung aktivieren/deaktivieren

Drücken Sie 13 x die Menü-Taste: RM OFF blinkt.

Wählen Sie mit den UP/DOWN-Tasten RM ON.

Bestätigen Sie mit der PTT-Taste.

Deaktivieren: drücken Sie wieder 13 x die Menü-Taste, RM ON blinkt.

Wählen Sie mit den UP/DOWN-Tasten RM OFF.

Bestätigen Sie mit der PTT-Taste.

Zusätzliche Funktionen

UKW-Radio

Im stabo freecomm 700 ist ein UKW-Radio integriert (Frequenzbereich 87,5 - 108 MHz).

Durch kurzes Drücken der FM-Taste schaltet das Gerät in den Radio-Modus. Im Display erscheinen das FM-Symbol und die zuletzt eingestellte Empfangsfrequenz (z. B. 87.5000 MHz).

Um den Sendersuchlauf zu aktivieren drücken Sie für 2 Sek. eine der UP/DOWN-Tasten. Der Suchlauf stoppt, sobald ein Sender empfangen wird. Zum erneuten Start des Suchlaufes drücken Sie abermals für 2 Sek. eine UP/DOWN-Taste.

Um dem Radio-Modus zu beenden drücken Sie kurz die FM-Taste.

Hinweis: Funkbetrieb hat gegenüber Radiobetrieb Priorität. Wird auf dem zuletzt eingestellten PMR-Kanal ein Signal empfangen, so wechselt das Gerät automatisch von Radio-Modus auf Funkbetrieb. Es bleibt im Funkbetrieb, solange das Signal empfangen wird. Wird kein Signal mehr empfangen, so schaltet es zurück in den Radio-Modus.

LED-Spotlicht mit SOS-Funktion

Durch kurzes Drücken der LED-Spotlicht-Taste wird die LED ein- bzw. ausgeschaltet.

Langer Tastendruck aktiviert die SOS-Funktion, die LED blinkt dann im Rhythmus des SOS-Morsecodes.

Zum Deaktivieren der SOS-Funktion drücken Sie kurz die LED-Spotlicht-Taste.

Hinweis: Diese Funktion steht auch zur Verfügung, wenn das Funkgerät ausgeschaltet ist.

Tastatursperre

Zum Schutz vor Fehlbedienung können Sie die Tastatur (außer PTT- und Rufton-Taste) sperren.

Tastatursperre aktivieren

Drücken Sie die Menü-Taste 3 Sek. lang: im Display erscheint das Symbol.

Tastatursperre deaktivieren

Drücken Sie die Menü-Taste 3 Sek. lang: im Display erlischt das Symbol.

Displaybeleuchtung

Durch kurzes Drücken der Menü-, UP- oder DOWN-Taste wird die Displaybeleuchtung für ca. 5 Sek. aktiviert.

Pflege-Hinweise

Schützen Sie Funkgeräte und Zubehör vor Feuchtigkeit/Nässe, Staub/Verschmutzung, starken Erschütterungen und extremen Temperaturen.

Tauchen Sie Geräte und Zubehörteile nie in Wasser oder andere Flüssigkeiten. Reinigen Sie die Gehäuse der Funkgeräte nur mit einem leicht angefeuchteten, fusselfreien Tuch, verwenden Sie keinesfalls Reinigungs- oder Lösungsmittel. Halten Sie die Batteriekontakte mit einem trockenen Tuch sauber.

Entnehmen Sie die Akkuzellen/Batterien, wenn Sie die Geräte längere Zeit nicht nutzen!

Entsorgungshinweise

Verbrauchte Batterien/defekte Akkuzellen gehören nicht in den Hausmüll! Geben Sie sie (nur völlig entleert) bei einer entsprechenden Sammelstelle im Handel ab.

Auch elektrische und elektronische Geräte gehören nicht in den Hausmüll! Geben Sie defekte/gebrauchte Geräte bei einer entsprechenden Sammelstelle ab.

Informationen darüber erhalten Sie bei Ihrem kommunalen Entsorger bzw. Ihren örtlichen Behörden.

Problembeseitigung

Problem / Lösung

Ihr Funkgerät lässt sich nicht einschalten.

Laden Sie die Akkuzellen oder erneuern Sie die Batterien.

Sie können Ihren Funkpartner weder sprechen noch hören.

Prüfen Sie, ob derselbe Kanal und (falls aktiviert) derselbe CTCSS-bzw. DCS-Ton eingestellt ist.

Sie sind außerhalb der Reichweite, verringern Sie die Entfernung zu Ihrem Funkpartner.

Keine Tastenfunktion

Die Tastatursperre ist eingeschaltet. Deaktivieren Sie die Tastatursperre.

Der Kanal ist ständig besetzt.

Prüfen Sie die VOX-Einstellung.

Verringern Sie beim zweiten Gerät gegebenenfalls die VOX- Empfindlichkeit.

Andere Teilnehmer in der Umgebung nutzen den Kanal. Wechseln Sie auf einen anderen Kanal.

Technische Daten

Frequenzbereich: 446.00625 MHz-446.09375 MHz

Anzahl der Kanäle: 8

Anzahl der Unterkanäle

(CTCSS): 38

(DCS): 83

Reichweite: max. 10 km (bei freier Sicht)

Ausgangsleistung: ≤ 500 mW

Betriebsspannung: 4,8 V / 600 mAh NiMH-Akkuzellen oder

4 x Mikro-Batterien Typ AAA, LR03

Abmessungen (B x H x T): 58 x 175 x 35 mm (inkl. Antenne)

Gewicht: 160 g (inkl. Akkuzellen)

Kanal-Frequenz Tabelle

Kanal-Nr. Frequenz (MHz)

1 446.00625

2 446.01875

3 446.03125

4 446.04375

5 446.05625

6 446.06875

7 446.08125

8 446.09375

CTCSS (Continuous Tone Coded Squelch System)
Pilotton-Frequenz Tabelle

CTCSS Nummer	Frequenz (Hz)	CTCSS Nummer	Frequenzy (Hz)
1	67.0	21	136.5
2	71.9	22	141.3
3	74.4	23	.146.2
4	77.0	24	151.4
5	79.7	25	156.7
6	82.5	26	162.2
7	85.4	27	167.9
8	88.5	28	173.8
9	91.5	29	179.9
10	94.8	30	186.2
11	97.4	31	192.8
12	100.0	32	203.5
13	103.5	33	210.7
14	107.2	34	218.1
15	110.9	35	225.7
16	114.8	36	233.6
17	118.8	37	241.8
18	123.0	38	250.3
19	127.3	0	Kein Ton
20	131.8

VEREINFACHTE EU-KONFORMITÄTSERKLÄRUNG

Hiermit erklärt stabo Elektronik GmbH, dass die Funkanlage Typ stabo freecomm 700

der Richtlinie 2014/53/EU entspricht.

Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:

http://stabo.de/fileadmin/DoC/DoC_stabo_freecomm_700.pdf

Als Hersteller dieses Gerätes stabo freecomm 700 gewähren wir, die Firma stabo Elektronik GmbH,

Münchewiese 16, 31137 Hildesheim/Deutschland

eine selbstständige Garantie gegenüber dem Verbraucher auf alle bei uns gekauften Gegenstände nach Maßgabe der nachfolgenden Garantiebedingungen. Wir weisen ausdrücklich darauf hin, dass Ihre gesetzlichen Rechte auf Sachmangelbeseitigung hierdurch nicht eingeschränkt werden.

1.

Die Garantiezeit beträgt zwei Jahre ab Kaufdatum. Die Garantie gilt ausschließlich auf dem Gebiet der Europäischen Union.

II.

Während der Garantiezeit werden Geräte, die aufgrund von Material- und Fabrikationsfehlern Defekte aufweisen, repariert, alternativ ersetzt. Die Wahl der Reparatur oder des Ersatzes obliegt uns. Ausgetauschte Geräte oder Bauteile selbiger gehen in unser Eigentum über. Garantieleistungen bewirken weder eine Verlängerung der Ursprungsgarantie; es wird auch keine neue Garantielaufzeit in Gang gesetzt.

III.

Garantieansprüche müssen unverzüglich nach Bekanntwerden unter Vorlage des Kaufbelegs innerhalb der Garantiezeit geltend gemacht werden.

IV.

Garantieansprüche sind ausgeschlossen bei Schäden durch unsachgemäßen Gebrauch, der auch in Form eines missbräuchlichen Nutzens erfolgen kann

• Umwelteinflüsse, wie Überspannung, Feuchtigkeit, Hitze, Staub etc.,
• Nichtbeachtung der geltenden Sicherheitsvorkehrungen,
• Nichtbeachtung der Bedienungsanleitung,
• äußere Gewaltanwendung,
• eigenmächtige Eingriffe und eigenmächtige Reparaturversuche,
• Versand in nicht geeigneter Art und Weise, wie z. B. nicht geeignetem Verpackungsmaterial
• Verbrauchsmaterialien (Akkupacks, Batterien)

Gibt es Schwierigkeiten, das neue Gerät in Betrieb zu nehmen?

Hochwertige elektronische Geräte sind sehr komplex: kleine Ursachen haben manchmal große Wirkung! Viele Probleme lassen sich jedoch schnell und unkompliziert am Telefon lösen. Schicken Sie deshalb Ihr neues Gerät nicht gleich zurück,

STOP

sondern nutzen Sie die telefonische Beratung des stabo Service-Teams. Unsere Techniker kennen sich mit den Geräten sehr genau aus und stehen Ihnen gerne mit praktischen Tipps und kompetenten Ratschlägen zur Seite.

Sie erreichen uns Mo. bis Fr. von 9 -12 Uhr: Telefon [phone]

Halten Sie für das Gespräch das Gerät und die Bedienungsanleitung bereit.

stabo Elektronik GmbH · Münchewiese 16 · 31137 Hildesheim/Germany

Tel. [phone] · Fax: [phone]

Internet: www.stabo.de · E-Mail: [e-mail]

Art.-Nr. 20700

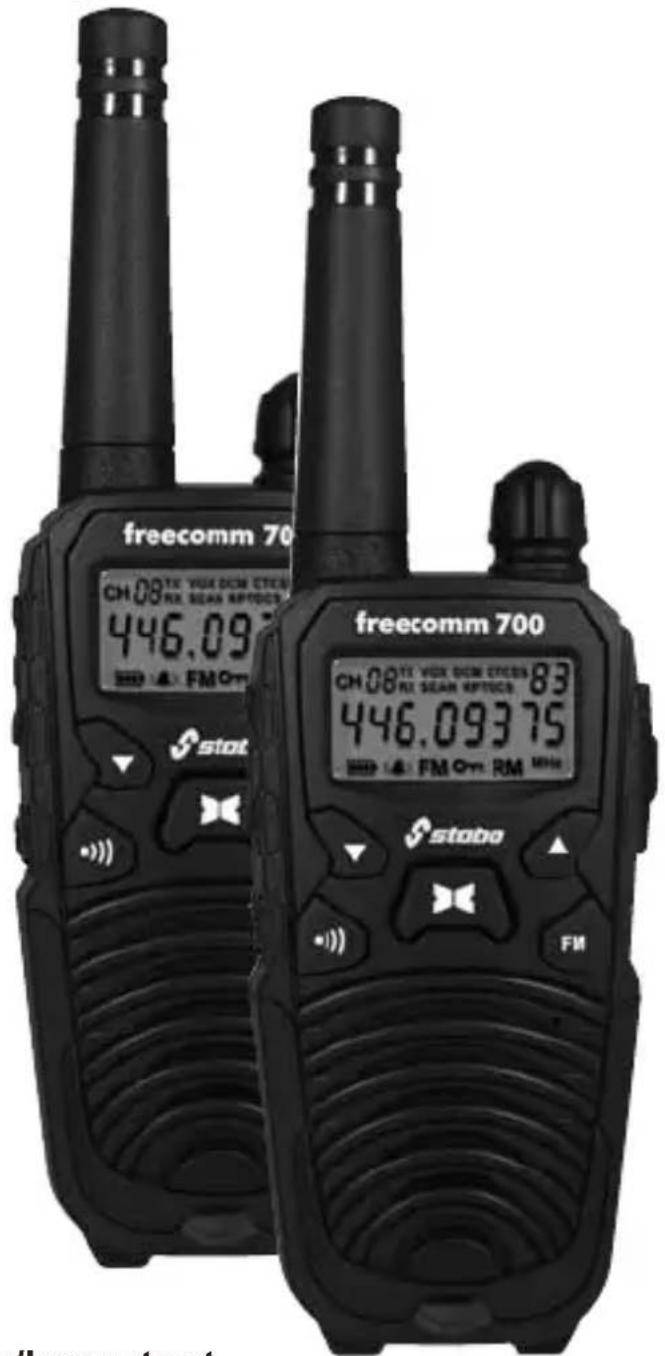

stabo freecomm 700 Set

stabo Elektronik GmbH · Münchewiese 16 · 31137 Hildesheim/Germany

Tel. [phone] · Fax: [phone]

Internet: www.stabo.de · E-Mail: [e-mail]
