BEDIENUNGSANLEITUNG Solamagic SMS1PLUS1400SNA Etherma

• Anlage 1: Technische Daten

• Anlage 2: Sicherheitsabstände

• Anlage 3: Strahlungsdiagramme

Sicherheits- und Bedienungshinweise Bitte beachten Sie folgende Hinweise:

• Lesen Sie die Gebrauchsanleitung vor der Montage sorgfältig durch und be- wahren Sie diese auf.

• Dieses Heizgerät ist für die Montage im Außenbereich an Gebäudewänden oder anderen festen Konstruktionen bestimmt. Es ist nicht zur Scha󰀨ung eines angenehmen Temperaturniveaus in Innenräumen bestimmt.

• Das Gerät ist für die Benutzung von erwachsenen Personen bestimmt. Kin- der dürfen nicht mit dem Heizgerät spielen. Kinder jünger als 3 Jahre sind fernzuhalten, es sei denn, sie werden ständig überwacht. Kinder jünger als 8 Jahre dürfen das Gerät nicht ein- und ausschalten, nicht den Stecker in die Steckdose stecken, das Gerät nicht reinigen und keine Wartungsarbeiten durchführen. Vorsicht – Einige Teile des Produktes können sehr heiß werden und Ver- brennungen verursachen. Besondere Vorsicht ist geboten, wenn Kinder und schutzbedürftige Personen anwesend sind.

• Die Montage muss fachgerecht nach den Installationsvorschriften VDE 0100 (gg. auch Teil 559 und 701 beachten) von einer fachkundigen Person durch- geführt werden.

• Bei allen Arbeiten die elektrische. Anlage unbedingt spannungsfrei schalten (Netzstecker ziehen, Sicherung ausschalten). Die Heizung erst einschalten, wenn alle Leitungsverbindungen vollständig hergestellt sind.

• Die Hausinstallation zur Stromversorgung des Heizgerätes muss mit einem Schalter ausgeführt sein und mit einer Sicherung von mindestens 16A Träge (Typ C16A) abgesichert sein.

• Nicht direkt unter Steckdosen, Verteilerdosen, Schaltern oder elektrischen Leitungen montieren.

• Steckdosen dürfen sich ausschließlich in den in der Anlage 2 vorgegebenen Positionen benden.

• Den Wärmestrahler gemäß VDE 0100 Teil 559 nicht in der Nähe von Vorhän- gen oder brennbaren Sto󰀨en anbringen.

• Das Gerät erfüllt erfüllt mindestens die Schutzart IP24 wenn alle Steckver- bindungen (Gerätestecker, Stecker der Erweiterungskomponenten) einge- steckt sind und ist für den Außenbereich zugelassen.

• Betreiben Sie das Gerät niemals unbeaufsichtigt.

• Das Gerät im eingeschaltetem oder warmen Zustand nicht abdecken, es be- steht Brandgefahr.4

• Zum Verstellen der Strahlrichtung das Gerät abschalten und abkühlen lassen.

• Nicht direkt für längere Zeit, sowie aus kurzer Distanz in die in betrieb bendli- che IR-Halogenlampe sehen.

• IR-Halogenlampen sind empndlich gegen direkten Hautkontakt (nicht mit den Fingern berühren). Fett oder andere Verschmutzungen können Sie mit einem alkohol-getränkten Tuch beseitigen.

• Um die Lebensdauer der IR-Halogenlampe sicherzustellen ist diese vor Vib- rationen, Stößen und vor Schadsto󰀨en wie z.B. Säuren, Ammoniak, Zement- staub etc. zu schützen.

• Die IR-Halogenlampe ist vor mechanischer Beanspruchung zu schützen. Sie muss ausgetauscht werden, wenn Veränderungen (Dunkelstellen, Verformun- gen) sichtbar werden oder die Nennlebensdauer erreicht ist.

• Beschädigte Geräteelemente wie z. B. Anschlussleitung, Schalterwippe, Dicht- manschette oder Heizröhre müssen unbedingt ausgetauscht werden. Das Gerät muß sofort abgebaut und trocken aufbewahrt werden.

• Reparaturarbeiten (Austausch einer defekten Anschlussleitung einer defekten Heizröhre oder ähnliches) sind nur durch den Kundendienst der Hersteller- rma oder einem autorisierten Vertragshändler duchzuführen.

• Reinigungs- und Wartungsarbeiten dürfen ausschließlich von erwachsenen Personen mit hinreichender Fachkenntnis durchgeführt werden. Lieferumfang IR-Wärmestahler Netzanschlussleitung (bei Geräten ohne fest angeschlossene Leitung beigelegt) Halterung inkl. Befestigungsmittel (beigelegt) Handbuch5

• Montage des Strahlers nur mit geeignetem Montagematerial (z.B. bei Stein- oder Betonuntergrund Schraube M6x60 mit Metalldübel) auf festen, tragfähi- gen, normal-, oder schwer- bzw. nicht-entammbarem Untergrund.

• Falls Strahler und Steckdose nicht auf der gleichen Fläche montiert wird, ist sicherzustellen, dass das Strahlungsfeld nicht auf die Steckdose gerichtet wer- den kann. Anderenfalls ist zwingend sicherzustellen, dass die Steckdose im Strahlerbetrieb sich nicht auf über 70°C erwärmen kann.

• Die Sicherheitsabstände gemäß Anlage 2 sind einzuhalten.

• Der Bereich der Wärmewirkung kann anhand des Strahlungsdiagrammes (Anlage 3) abgeschätzt werden. Darin sind in verschiedenen Abständen vom Wärmestrahler die Größen der Strahlungsächen und jeweils die max. Strah- lungsintensität ausgewiesen.

• Montagehöhe: mindestens 1,80 m über Fußboden

• Der Strahler ist mit Hammernut nach oben orientiert zu montieren. Die Ham- mernut ist erkennbar bei Blick auf die Gehäuseseite mit der Anschlussleitung (siehe Abbildung unten).

• Die Strahler S3 und D3 (IR 05008, IR 05028, DS 05002, DS 05006, DS 05028) dürfen nur in waagerechter Ausrichtung montiert und betrieben werden.

• Nur für Typen IR 05001 und IR 05002: Bei schräger Deckenmontage und vertikaler Wandmontage ist das Gerät mit Leitungsanordnung „unten“ zu montieren. Bei Montage immer oben Bei Montage immer unten6

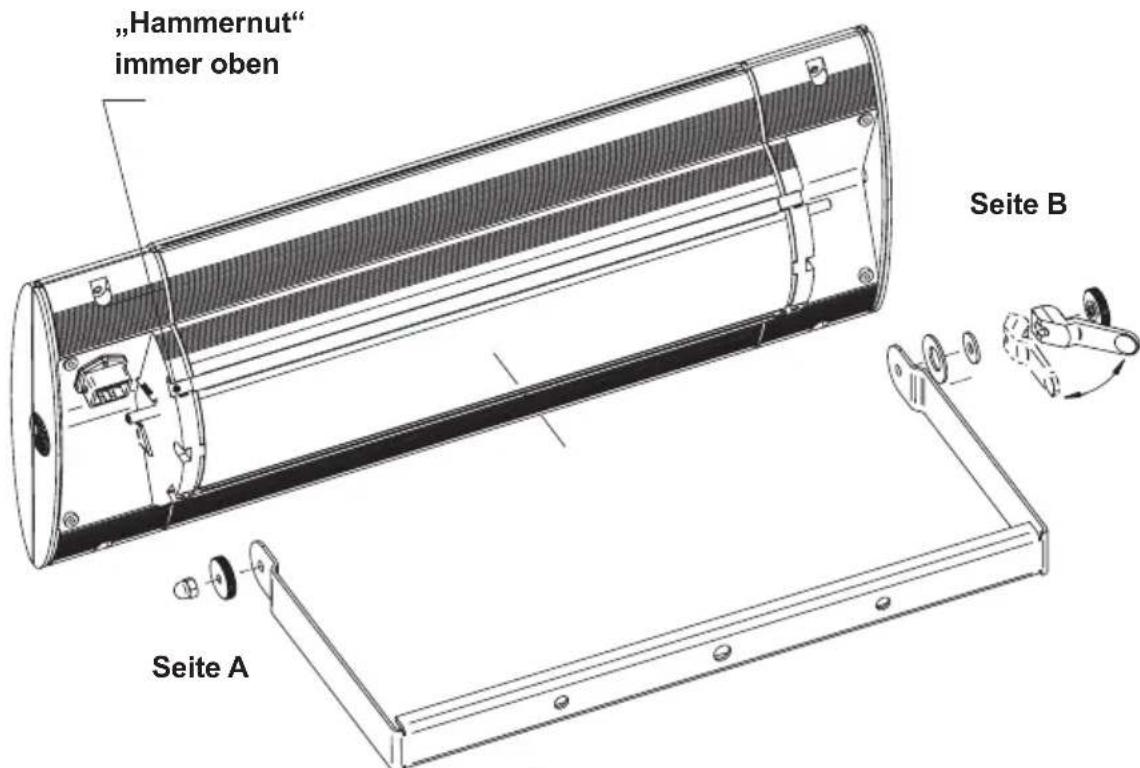

1. Montage Wärmestrahler mit Bügel

• Bügel unter Beachtung der Sicherheitsabstände und Sicherheits- und Bedien- hinweise befestigen (siehe Anlage 2 )

• Bügel mit 2 Schrauben im Abstand von 200 mm auf der Befestigungsäche montieren.

• Sofern Erweiterungskomponenten zur Anwendung kommen, sind bei der Wandmontage die äußeren Befestigungspunkte des Bügels zu nutzen (Ab- stand 350 mm)

• Gerät beginnend auf Seite B aufstecken und dabei den Bügel leicht aufbiegen (Hinweis! „Hammernut“ immer oben)

• Seite A: Rändelmutter M6 und Hutmutter M6/SW10 montieren.

• Rändelmutter handfest anziehen und Hutmutter mit Maulschlüssel SW10 fest- ziehen.

• Seite B: Tellerfeder, Unterlegscheibe; Exzenterhebel und Rändelmutter M6 montieren. Rändelmutter M6 handfest aufdrehen bis zum Druckpunkt am Exzenterhebel. Exzenterhebel in Bügelrichtung spannen.

Gerätetyp Leistung Wandmontage Deckenmontage horizontal vertikal horizontal vertikal IR 05001 1400 W

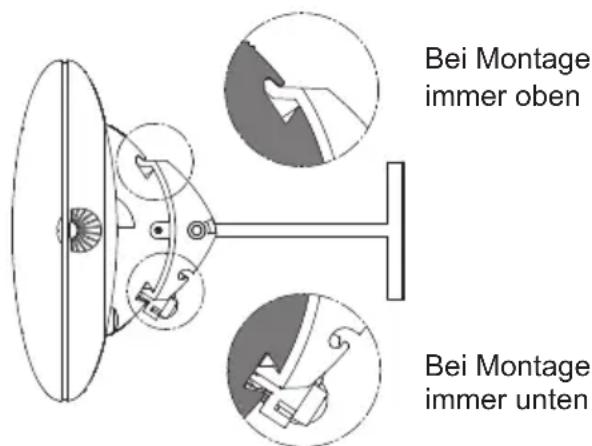

„Hammernut“ immer oben Seite B Seite A7

2a. Montage Wärmestrahler S1 mit T-Halter Nur für Wandmontage zugelassen! Schritt 1: T-Halter montieren:

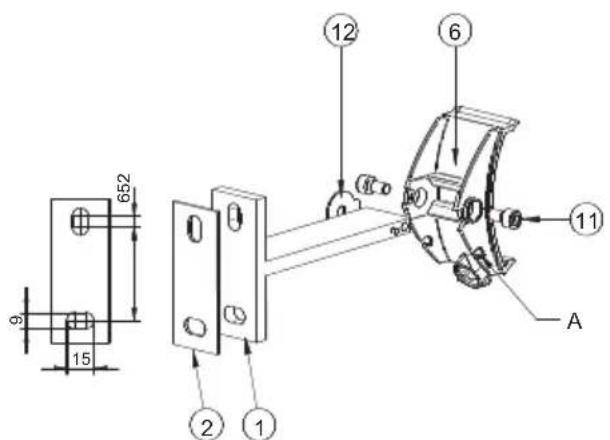

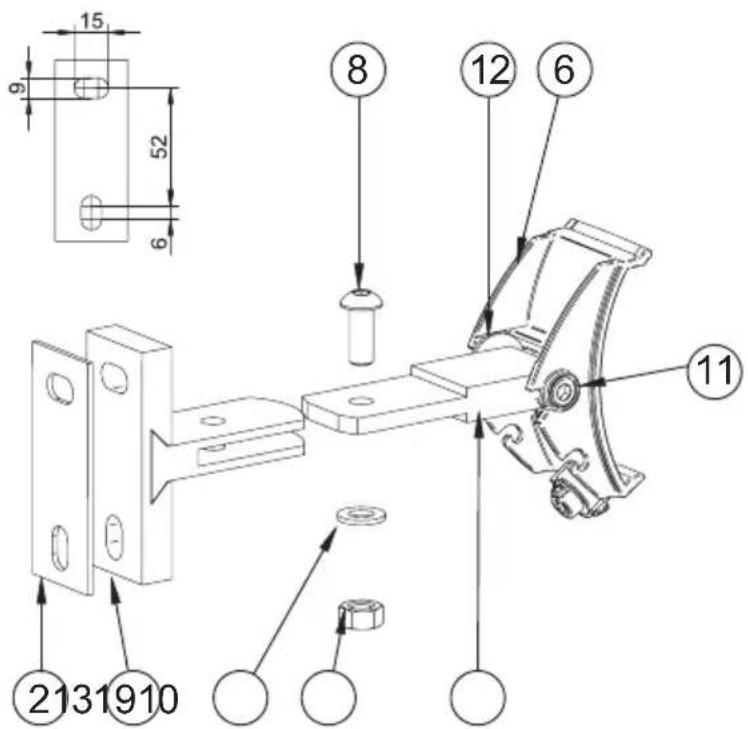

• T-Halter (1) mit untergelegter Silikonplatte (2) mit je 2 Schrauben gemäß folgender Abbildung auf der Befestigungsäche montieren. Schritt 2: Adapterklaue an T-Halter montieren

• Adapterklaue (6) in das auf der Befestigungsäche montierte T-Stück (1) schieben. Schraube M8x20/SW5 (8) in die Bohrung stecken. Scheibe (9) un- terlegen und Mutter M8/SW13 (10) festziehen.

• Falls die Adapterklaue (6) sich nicht nach unten ausrichten lässt, sind die Schrauben (8) bis (10) zu lösen und die Klaue ist vom Halter zu ziehen. Da- nach Schrauben (11) demontieren und das Mittelstück (13) mit Lappenscheibe (12) um 180° gedreht wieder auf die Adapterklaue (6) montieren. Abschließend Gerät an den Wandhalter wieder montieren. Gerätetyp Leistung Wandmontage Deckenmontage horizontal vertikal horizontal schräg IR 05001 1400 W

Schritt 3: Strahler auf Wandhalter montieren

• Sicherungslasche (3) mit Ring (4) von links in die Schwalbenschwanznut ca. 220 mm weit einschieben.

• Schraube 3,5x6,5 (5) festziehen.

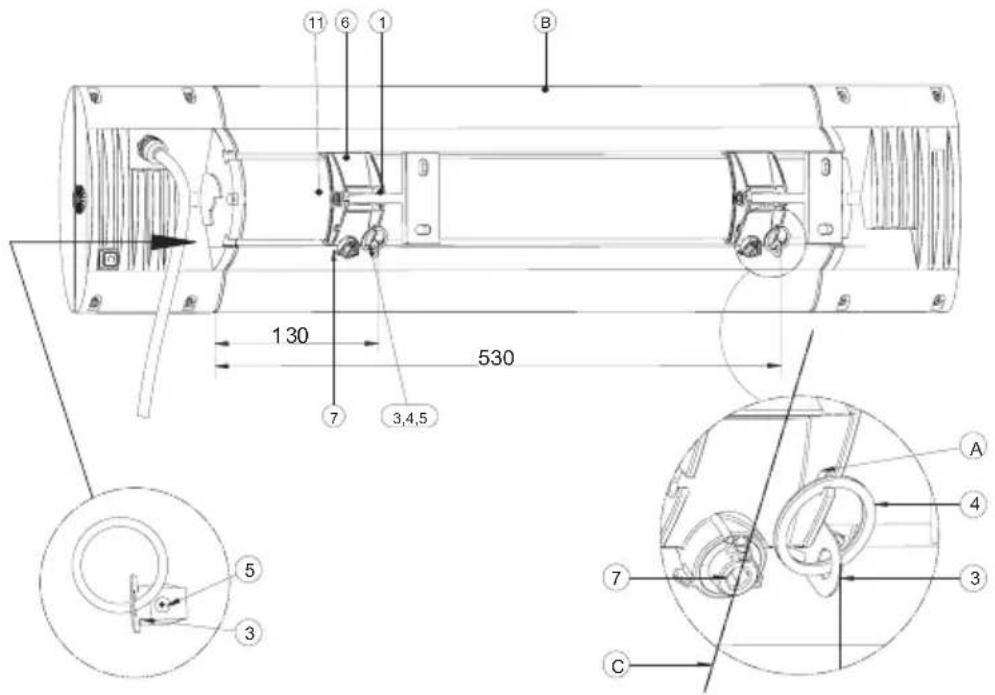

• Den Excenterspanner (7) der Adapterklaue (6) in Vertikalrichtung (C) ausrich- ten, siehe Bild unten.

• Den Strahler (B) oben in die Hammernutseite auf die Adapterklaue (6) einhän- gen und unten auf die Excenterspannerseite (7) einschwenken. Achtung: Die Adapterklaue muss jetzt jeweils in beide Gerätenuten greifen (Sichtkontrolle)

• Den Excenterspanner (7) mit beiliegendem Innensechskantschlüssel SW5 in Uhrzeigerrichtung fest anziehen (ca. 80° Drehwinkel). Der Wärmestrahler muss spielfrei und fest mit der Adapterklaue verbunden sein. Achtung: kein Verdrehanschlag; keine 180° Drehung – Excenterspanner nicht überdrehen!

• Den Sicherungsring (4) in die Ausfräsung (A) der Adapterklaue (6) einhängen.

• Zum Einstellen bzw. Verstellen der Stahlrichtung die Schrauben (11) mittels Sechskantstiftschlüssel SW5 lösen, den Strahler in die gewünschte Strahlrich- tung bringen und die Schrauben (11) fest anziehen

2b. Montage Wärmestrahler S3 und D3 mit T-Haltern Hinweis: Der Wärmestrahler verfügt über einseitigen Schwenkbereich in Richtung Quer-Langlochseite, abhängig von der Montageorientierung des T-Hal- ters. Bei der Montage an einer Wand ist der T-Halter mit der Quer-Langloch- seite unten zu montieren (Bild unten), bei der Montage an der Decke mit der Quer-Langloch seite vorne. Schritt 1:T-Halter montieren:

• Die S3 bzw. D3 Wärmestrahler sind mit 2 T-Haltern in Abstand von 400 mm unter Beachtung der Sicherheitsabstände und Sicherheitshinweise (siehe An- lage 2) zu installieren.

• Die Adapterklaue (6) ist zur Montageerleichterung durch Lösen der Schrauben (11) vom T-Halter (1) zu entfernen (Darstellung unten).

• T-Halter (1) mit untergelegter Silikonplatte (2) mit je 2 Schrauben gemäß folgender Abbildung auf der Befestigungsäche montieren. Schritt 2: Adapterklauen an T-Halter montieren

• Adapterklauen (6) an die beiden auf der Befestigungsäche montierten T-Halter montieren, Sicherungsscheibe (12) zwischen T-Halter und Adapterklaue anbrin- gen und von außen Zylinderschrauben (11) in T-Halter einschrauben (Darstellung oben). Bei der Deckenmontage ist die Adapterklaue abweichend zur Darstellung um 180° verdreht an den Halter zu schrauben. Gerätetyp Leistung Wandmontage Deckenmontage horizontal vertikal horizontal schräg IR 05008 2500 W

Schritt 3: Strahler auf T-Halter montieren

• Sicherungslaschen (3) mit Ring (4) von der Leitungsseite in die Schwalben- schwanznut ca. 530 mm und 130 mm weit einschieben.

• Schrauben 3,5x6,5 (5) festziehen.

• Die Excenterspanner (7) der Adapterklauen (6) in Vertikalrichtung (C) ausrich- ten, siehe Bild unten.

• Den Strahler (B) oben in die Hammernutseite auf die Adapterklauen (6) einhän- gen und unten auf die Excenterspannerseite (7) einschwenken. Achtung: Die Adapterklauen müssen jetzt jeweils in beide Gerätenuten greifen (Sichtkontrolle) Die Sicherungslaschen (3) müssen sich nun unmittelbar neben den Adapter- klauen (6) benden.

• Die Excenterspanner (7) mit beiliegendem Innensechskantschlüssel SW5 in Uhrzeigerrichtung fest anziehen (ca. 80° Drehwinkel) Der Wärmestrahler muss spielfrei und fest mit den Adapterklauen verbunden sein. Achtung: kein Verdrehanschlag; keine 180° Drehung – Excenterspanner nicht überdrehen!

• Jeweils den Sicherungsring (4) in die Ausfräsung (A) der Adapterklaue (6) ein- hängen.

• Zum Einstellen bzw. Verstellen der Strahlrichtung die Schraube (11; linke Adap- terklauenseite gemäß Bild unten) mittels Innensechskantschlüssel SW5 lösen, den Strahler in die gewünschte Strahlrichtung bringen und die Schraube (11) fest anziehen.

mit Deckeneinbaurahmen (Gerätetyp IR 05026, IR 05027, IR 05028, DS 05028) Allgemeine Hinweise

Der Deckeneinbaurahmen ist zur Montage in Deckenplatten mit min. 10 mm und max. 30 mm (Blendrahmen-Version max. 25 mm) Materialstärke geeignet.

• Bei Geräten mit hellen Oberächenbeschichtungen (z. B. bei der Farbe Weiß) können im Dauerbetrieb zu Farbveränderungen der Oberäche auftreten.

• Die Montage darf die vorhandene Deckenstatik nicht verändern oder beeinträchtigen.

• Die Mindestabstände gemäß Anlage 2 müssen eingehalten werden.

• Der Deckeneinbauraum muss für die notwendige Luftzirkulation folgende Mindestmaße erfüllen: Die Freiräume dürfen nicht durch Dämmsto󰀨 oder anderweitig eingeengt oder abgedeckt werden.

• Für die Montage sind zwei Personen erforderlich.

• Der elektrische Anschluss muss außerhalb des Einbaurahmens erfolgen (Revisionszugang). Gerätetyp Breite in mm Länge in mm IR 05026 IR 05027 min. 500 min. 900 IR 05028 DS 05028 min. 600 min. 120012 3a. Variante Direktverschraubung: Schritt 1: Gerät mit Haube verschrauben

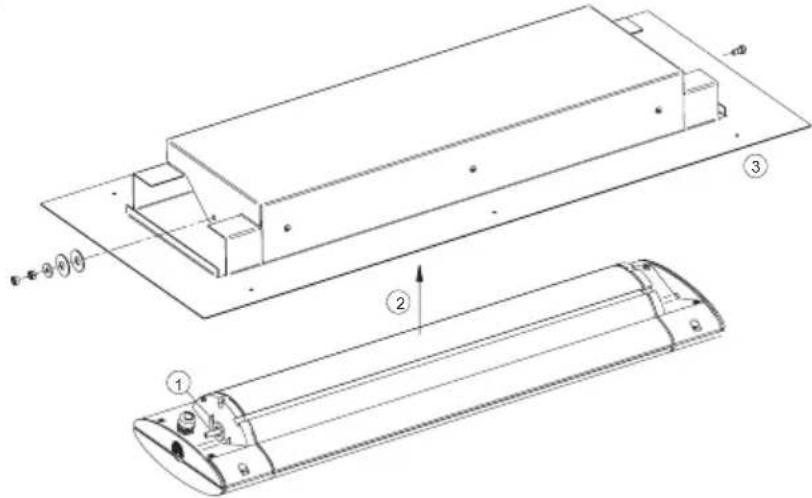

Die große U-Scheibe auf den Bolzen am Wärmestrahler schieben.

Heizgerät in die Haube schräg einsetzten, bis der Bolzen durch die Bohrung der Haube taucht.

Gerät komplett in die Haube einschwenken und Gewindeschraube bis zum Anschlag mit Werkzeug 0,5 Nm anziehen

Zwei Tellerfedern au󰀨ädeln, erste mit der Wölbung zur Haube, die zweite mit der Wölbung nach außen. Kleine U-Scheibe auf Gewindebolzen schieben, Sechskantmutter aufschrauben und mit zweiter Sechskantmutter kontern. Das Gerät muss sich in der Haube mit geringer Reibung schwenken/kippen lassen. Schritt 2: Einbauraum vorbereiten

• Deckenausschnitt mit Abmessungen (x) mm und (y) mm bauseits erstellen:

• Befestigungsbohrungen a und b in die Deckenplatte einbringen.

Gerätetyp Deckenausschnitt in mm Abstände Befestigungs bohrungen in mm Breite (x) Länge (y) a b c IR 05026 IR 05027 280 625 495 247,5 310 IR 05028 DS 05028

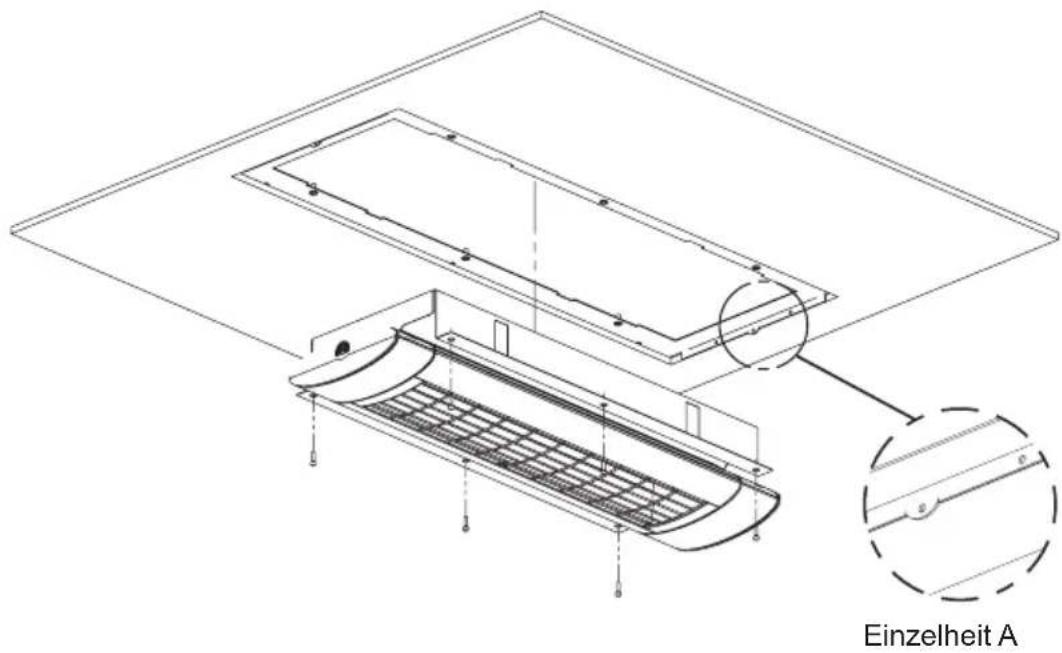

Schritt 3: Gerät in Einbauraum montieren

• Gerät elektrisch anschließen, aber nicht einschalten.

• Gerät in den Deckenausschnitt positionieren. Achtung: Die Anschlussleitung muss von dem Gerät direkt weggeführt werden. Sie ist im Einbauraum außerhalb des Ausschnittsbereichs zu verlegen.

• Einbaurahmen von außen mit sechs Schrauben Nenndurchmesser 4 mm mit der Deckenplatte verschrauben. Achtung: Auf feste, dauerhaft sichere Verschraubung achten. Gegebenenfalls Zusatz-Montagerahmen (Zubehör) verwenden!14 3b. Variante Blendrahmen: Schritt 1: Einbauraum vorbereiten

• Deckenausschnitt mit Abmessungen (x) mm und (y) mm bauseits erstellen:

• Montagetragerahmen hinter der Decke auegen, sodass die Innenlaschen in den Deckenausschnitt eintauchen.

• Montagerahmen zum Ausschnitt zentrieren und stirnseitig an den Innenlaschen mit der Deckenplatte verschrauben.

• Montagerahmen im Ausschnitt zentrieren und stirnseitig mit der Deckenplatte verschrauben. Bei dünnen Deckenplatten (< 15 mm) Anschraublaschen ggf. zurückbiegen oder entfernen. (Einzelheit A) Schritt 2: Gerät im Einbauraum montieren

• Gerät elektrisch anschließen, aber nicht einschalten.

• Gerät mit dem Montagetragrahmen mit 6 Schrauben M 4 x 18 und U-Scheiben verschrauben

Schrauben fest anziehen Einzelheit A Gerätetyp Deckenausschnitt in mm Breite (x) Länge (y) IR 05026; IR 05027 300 625 IR 05028; DS 05028 300 850 DE15 Schritt 3: Blendrahmen montieren Achtung: Es besteht Verletzungsgefahr! Unbedingt Arbeitshandschuhe tragen!

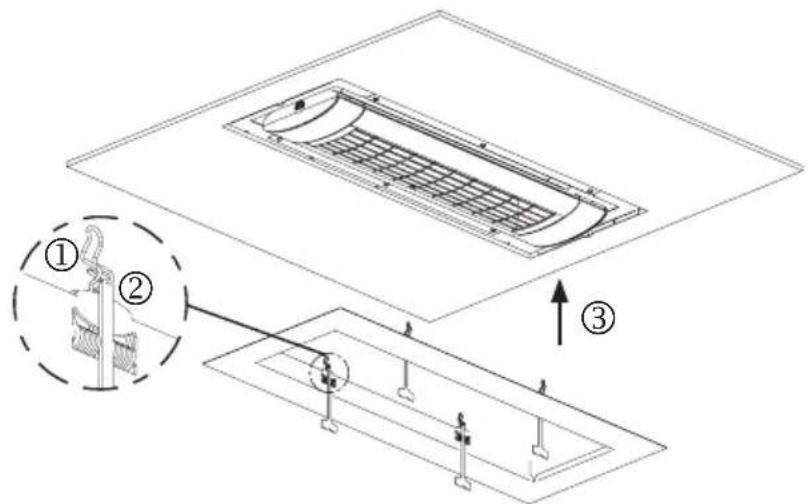

Die Federn vorspannen, bis sie in der Arretierung einrasten. Achtung: Quetschgefahr durch zurückspringende Feder. Nicht in den Klemmbereich der Feder greifen!

Entriegler an der Knickstelle in jede Feder einhängen und aus dem Rahmenausschnitt heraushängen lassen.

Rahmen positionieren: Die vorgespannte Federspitzen in den Zwischenspalt der Strahlerhaube setzen.

Blendrahmen gegen den Deckenausschnitt drücken

Entrieglungselemente nach unten ziehen und Federn jeweils gegen den Montagerahmen schnappen lassen. Hinweis: Entriegler sorgfältig aufbewahren für spätere Demontage und anschließende Montage Demontage:

• Blendrahmen am Außenrand von der Decke abziehen bis die Klemmfedern im Zwischenspalt erreichbar sind. Achtung: Es besteht Verletzungsgefahr! Unbedingt Arbeitshandschuhe tragen!

• Feder zurückdrücken und Rahmen aus dem Einbauraum herausschwenken. Federn langsam entlasten.

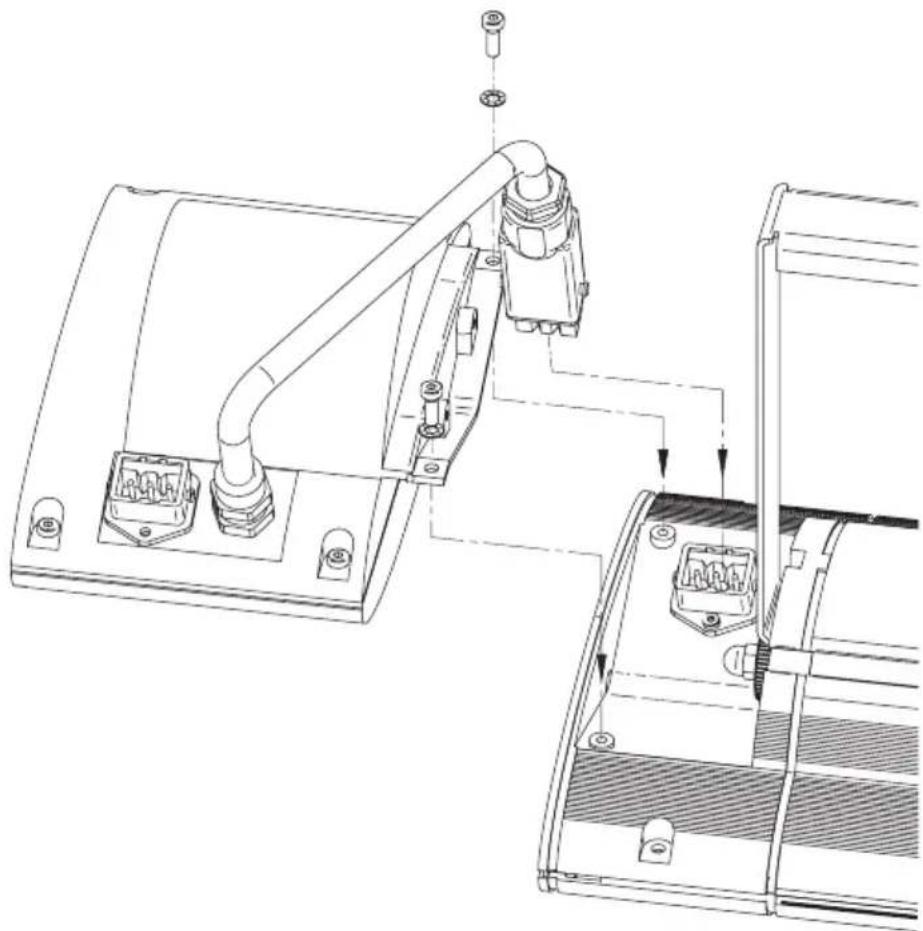

4. Für Erweiterungskomponenten

• Erweiterungskomponenten dürfen ausschließlich für die vorgesehenen Gerä- tetypen eingesetzt werden.

• Bei der Verwendung von Erweiterungskomponenten ist die entsprechende Montage- und Gebrauchsanleitung unbedingt zu beachten.

• Mit der Verwendung von Erweiterungskomponenten (z.B. Funkmodul) verän- dern sich die technischen Daten in Anlage 1.17

1. Transportsicherung im Reektor vollständig entfernen, sofern vorhanden.

2. Beigelegte Netzanschlussleitung (A) an Gerät (B) anschliessen und mit

Sicherungsbügel (C) xieren.

3. Anschluss an Stromnetz herstellen (Schukostecker).

Bei Modellen ohne Schalter erfolgt die Heizleistung sofort mit dem Einstecken des Netzsteckers in die Steckdose. Bei den Modellen mit Schalter oder Funkempfän- ger wird die Heizleistung durch die Betätigung des Schalters bzw. der Fernbedie- nung aktiviert. Reinigungshinweise

• Gerät vom Netz trennen.

• Gehäuse abkühlen lassen.

• Gehäuse mit einem feuchten, weichen Lappen abwischen, dabei keine Reini- gungsmittel verwenden. Das Gerät niemals in Flüssigkeiten tauchen oder abspritzen. Eine eventuelle Verfärbung des Schutzgitters infolge Wärmeeinwirkung resultiert aus normalen physikalischen Vorgängen und stellt keinen Mangel dar.

Garantiebedingungen S1, S3 und D3-Geräte Für dieses Gerät leisten wir Garantie gemäß nachstehenden Bedingungen:

1. Wir beheben unentgeltlich nach Maßgabe der folgenden Regelungen Schäden

oder Mängel am Gerät, die nachweislich auf einem Werksfehler beruhen, wenn sie uns unverzüglich nach Feststellung am Gerät und innerhalb von 5 Jahren nach Lieferung an den Endabnehmer gemeldet werden. Die Garantiedauer für die Heizröhre beträgt 12 Monate mit max. 5000 Betriebsstunden in diesem Zeitraum. Eine Garantiepicht wird nicht ausgelöst durch geringfügige Abwei- chungen von der Soll-Bescha󰀨enheit, die für Wert und Gebrauchstaug- lichkeit des Gerätes unerheblich sind. Ebenfalls entfällt eine Garantie- picht bei Schäden aus besonderen Klimabedingungen, bei anormalen Umweltbedingungen oder bei sachfremden Betriebsbedingungen. Ihr Fach- händler berät Sie gerne über Geräteausführungen in derartigen Einsatzfällen. Es kann keine Garantie übernommen werden, wenn die Schäden oder Mängel am Gerät auf fehlerhaften Einbau oder Nichtbeachtung von Bedienungshinwei- sen zurückzuführen sind.

2. Die Garantieleistung erfolgt in der Weise, dass mangelhafte Geräte nach unse-

rer Wahl unentgeltlich instandgesetzt oder durch einwandfreie Geräte ersetzt werden. Geräte, für die unter Bezugnahme auf diese Garantie eine Garantieleis- tung beansprucht wird, sind dem Hersteller oder einer autorisierten Servicestelle zu übergeben oder zuzusenden. Bei einer Zusendung liegt das Transportrisiko beim Einsender. Versand-, Transport-, Wege- sowie Arbeitskosten des Endab- nehmers werden nicht erstattet. Es ist jeweils der Kaufbeleg mit Kauf- und/oder Lieferdatum sowie eine detaillierte Fehlerbeschreibung vorzulegen. Ersetzte Geräte gehen in unser Eigentum über.

3. Der Garantieanspruch erlischt, wenn Reparaturen oder Eingri󰀨e von Personen

vorgenommen werden, die hierzu von uns nicht ermächtigt sind oder wenn un- sere Geräte mit Ersatzteilen, Ergänzungs- oder Zubehörteilen versehen werden, die keine Originalteile sind und einen Defekt verursacht haben. Das Gleiche gilt, wenn das Typenschild bzw. die Gerätenummer entfernt oder unleserlich ge- macht wurden.

4. Ausgeschlossen von dieser Garantie sind Schäden oder Mängel aus nicht vor-

schriftsmäßigem Anschluss, unsachgemäßer Handhabung, mechanische Be- schädigungen insbesondere an der Heizröhre sowie Nichtbeachtung der Ein- bauvorschriften und Bedienungsanweisungen. Für Folgeschäden übernehmen wir keine Haftung.

5. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist noch

setzen sie eine neue Garantiefrist in Lauf. Die Garantiefrist für eingebaute Er- satzteile endet mit der Garantiefrist für das ganze Gerät. Sofern ein Schaden19

oder Mangel nicht beseitigt werden kann oder die Nachbesserung von uns ab- gelehnt oder unzumutbar verzögert wird, wird auf Wunsch des Endabnehmers kostenfrei gleichwertiger Ersatz geliefert. Im Falle einer Ersatzlieferung behalten wir uns die Geltendmachung einer angemessenen Nutzungsanrechnung für die bisherige Nutzungszeit vor. Diese Garantiebedingungen gelten ab 1.1.2021 für in einem Land der Euro- päischen Union gekaufte Geräte, selbst wenn Sie diese im Ausland nutzen. Die Garantiebedingungen haben keine Auswirkungen auf den gesetzlichen Gewährleistungsanspruch.20

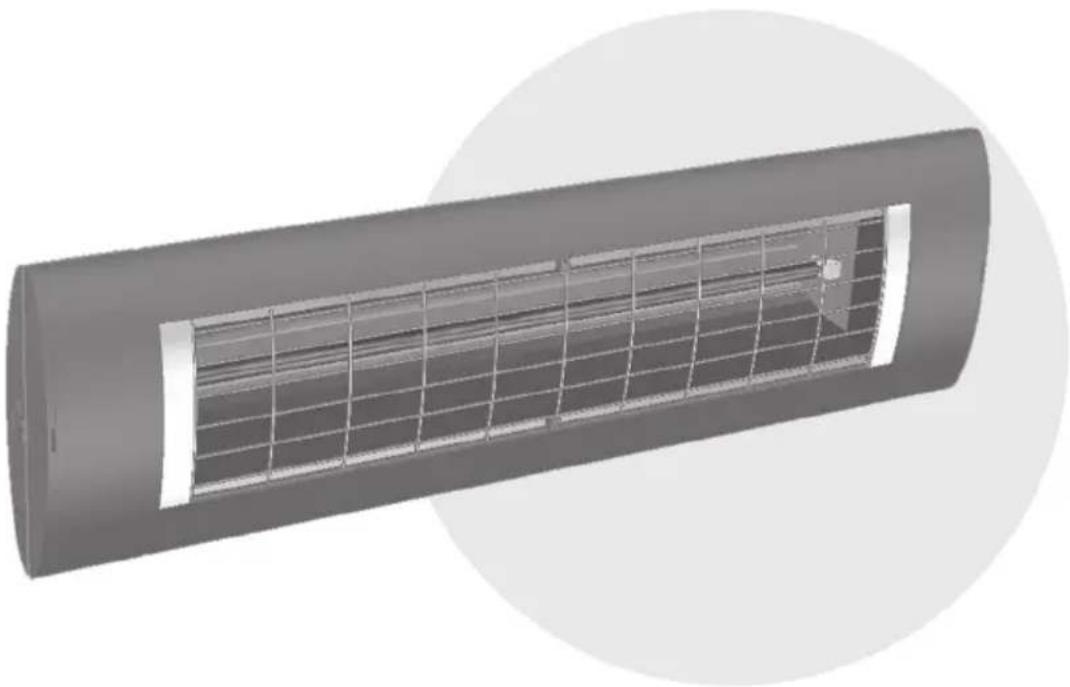

Ergänzende Hinweise Technische Änderungen vorbehalten. Dieses Produkt ist „Made in Germany“. Weitere Produkte von SOLAMAGIC

3. Montage warmtestraler

Mindestabstände in mm

Technische Daten - Technical data

GerätetypIR 05001IR 05002IR 05008IR 05026IR 05027IR 05028DS 05002DS 05006DS 05028 Geräteleistung (W)

Anlage 2 : Sicherheitsabstände

Appendix 2 : Safety distances

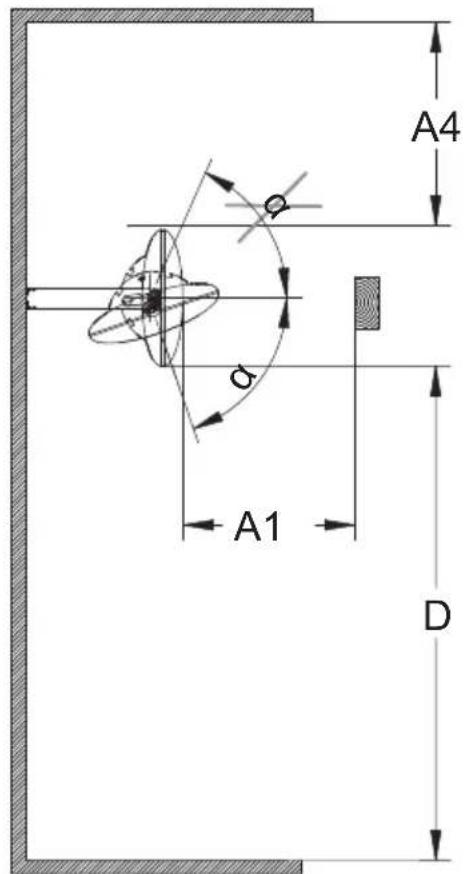

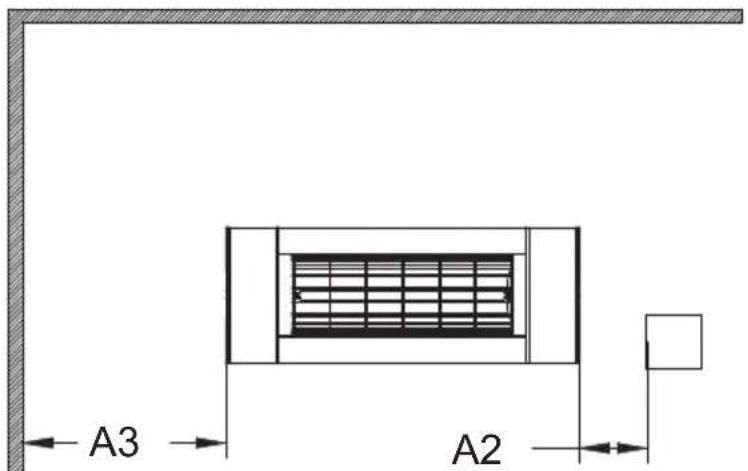

Wandmontage, horizontal (Nicht geeignet für Gerätetyp IR 05026, IR 05027, IR 05028, DS 05028) Wall mounting, horizontal (Not suitable for device type IR 05026, IR 05027, IR 05028, DS 05028) Mindestabstände in mm Gerätetyp IR 05001 IR 05002 IR 05008 DS 05002 DS 05006Geräteleistung (W) 1400 2000 2500 2000 2000Abstand Fußboden / Gerät D1800 1800 1800 1800 1800Abstand zur angestahlten Fläche A1900 1000 900 900 900Abstand zur Steckdose A2100 100 100 100 100Abstand zur seitlichen Wand 300 350 300 300 300Abstand zur darüberliegenden Decke 300 350 300 300 300Verstellbereich ɑ45° 45° 45° 45° 45°

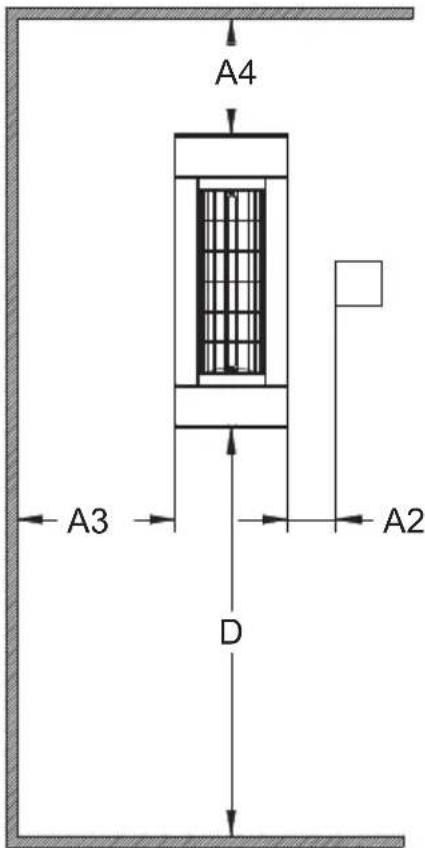

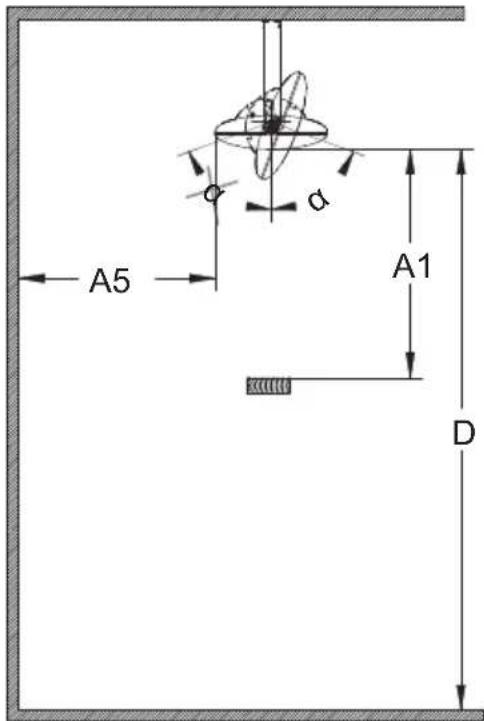

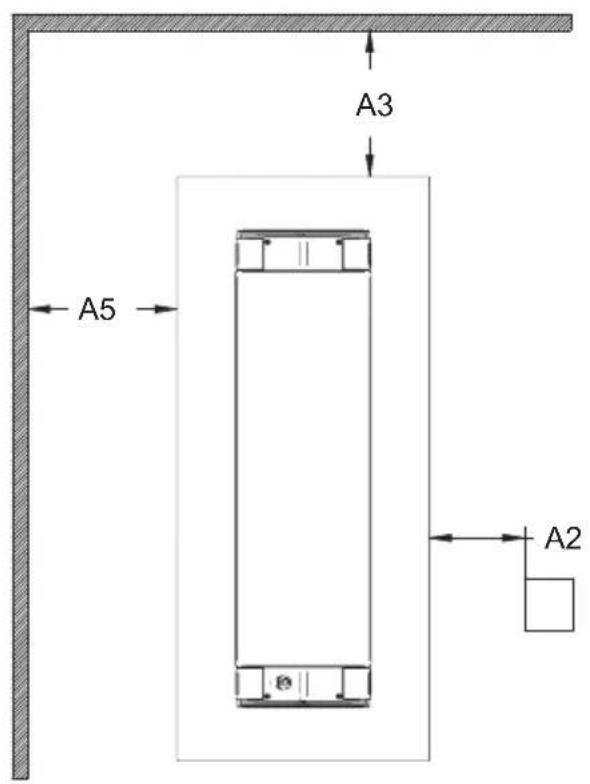

A1246 AXAX Anlage 2 : Sicherheitsabstände (Fortsetzung)

Appendix 2 : Safety distances (Continuation)

Wandmontage vertikal (Nur für Gerätetyp IR 05001 und IR 05002 Wall mounting, vertical (Only for device type IR 05001 and IR 05002) Mindestabstände in mm Gerätetyp IR 05001 IR 05002Geräteleistung (W) 1400 2000Abstand Fußboden / Gerät D 1800 1800Abstand zur angestahlten Fläche A1 900 1000Abstand zur Steckdose A2 100 100Abstand zur seitlichen Wand A3 300 350Abstand zur darüberliegenden Decke A4 350 400Abstand zur angestrahlten Wand A6 1200 1400 Verstellbereich α 45° 45°

Bei vertikaler MontageAnschlußleitung immer unten!

A3 A6 Ansicht von vornAnsicht von oben

Anlage 2 : Sicherheitsabstände (Fortsetzung)

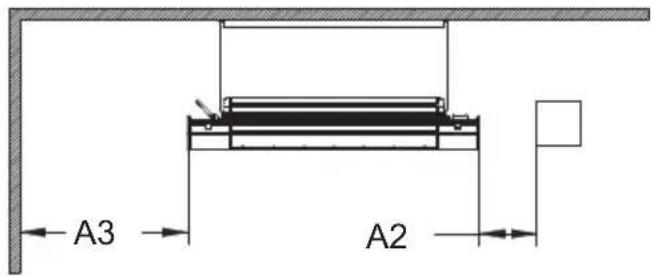

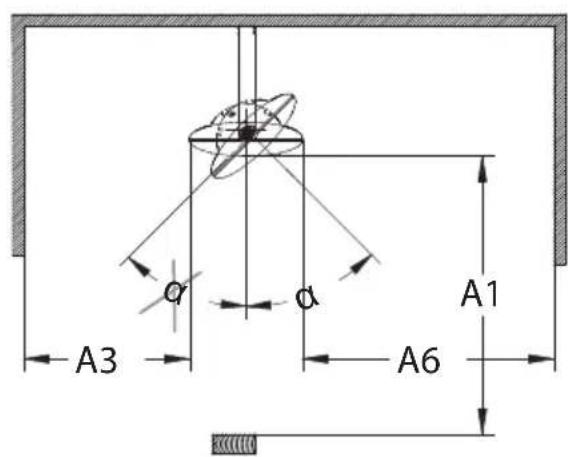

Deckenmontage – Ceiling installation Mindestabstände in mm Gerätetyp IR 05001IR 05002IR 05008IR 05026IR 05027IR 05028DS 05002DS 05006DS 05028Geräteleistung (W) 1400 2000 2500 1400 2000 2500 2000 2000 2000Abstand Fußboden / Gerät 1800 1800 1800 1800 1800 1800 1800 1800 1800Abstand zur angestrahlten Fläche 900 1000 900 900 1000 900 900 900 900Abstand zur Steckdose 100 100 100 100 100 100 100 100 100Abstand zur seitlichen Wand 350 400 350 350 400 350 350 350 350Abstand zur dahinter liegenden Wand 350 400 350 450 500 450 350 350 450Deckeneinbautiefe / Abstand zur Zwischendecke - - - 110 230 110 - - 110Verstellbereich 45° 45° 45° 20° 20° 20° 45° 45° 20°

0-90° Deckenmontage – Ceiling installation (für Gerätetyp IR 05001 und IR 05002 ausschließlich mit U-Bügel) (for device type IR 05001 and IR 05002 solely with U-bracket)248

0-90° Schrägmontage nur für Geräte IR 05001 (1400 W) und IR 05002 (2000 W) Inclined installation only for heaters IR 05001 (1400 W) and IR 05002 (2000 W) Anlage 2 : Sicherheitsabstände (Fortsetzung)

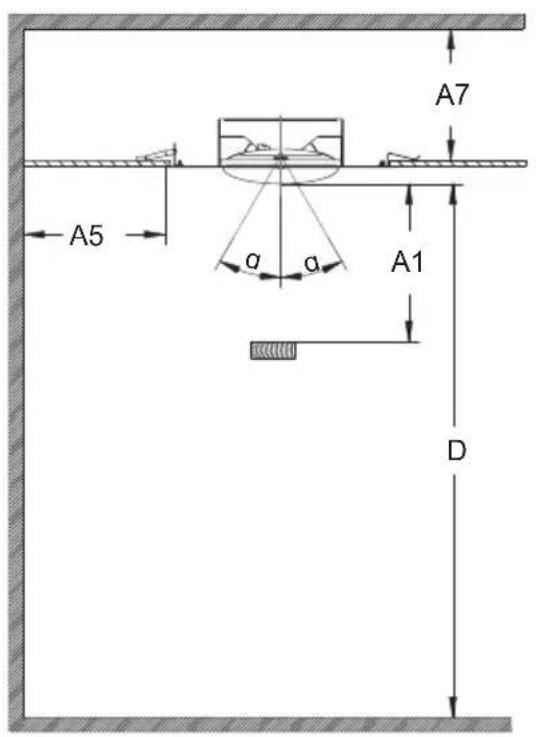

Deckeneinbau nur für Geräte IR 05026, IR 05027, IR 05028 und DS 05028 Ceiling installation only for heaters IR 05026, IR 05027, IR 05028 and DS 05028249

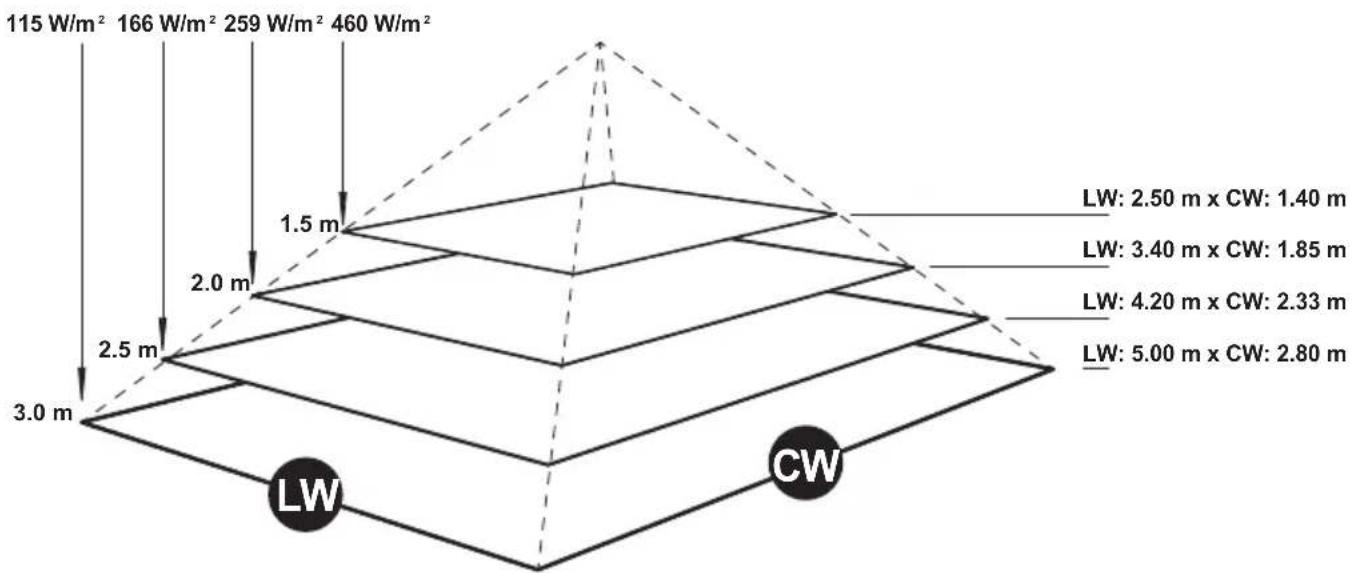

Anlage 3: Strahlungsdiagramm
