60.1511.01 - Radiowecker TFA - Kostenlose Bedienungsanleitung

Marke	TFA
Modell	60.1511.01
Produkttyp	Radiowecker
Stromversorgung	3 AA-Batterien 1,5 V
Anzeige	Analog mit fluoreszierenden Zeigern + Digitaldisplay
Funkuhrempfang	DCF-77 (77,5 kHz)
Uhrzeitgenauigkeit	1 Sekunde pro Million Jahre (über Atomuhr)
Alarm einstellen	Digital, minutengenau
Schlummerfunktion (Snooze)	5 Minuten
Hintergrundbeleuchtung	Randbeleuchtung, manuelle Aktivierung 5 Sekunden
Verstellbare Zeitzone	-9 bis +9 Stunden
Tasten	SNOOZE/LIGHT, SET, +, -, ON/OFF, RESET
Maße (Schätzung)	ca. 12 x 8 x 5 cm
Gewicht (Schätzung)	ca. 200 g (ohne Batterien)
Pflege und Reinigung	Weiches, feuchtes Tuch, ohne Lösungsmittel
Sicherheitshinweise	Batterien außerhalb der Reichweite von Kindern aufbewahren, nicht Feuchtigkeit aussetzen
Ersatzteile und Reparierbarkeit	Keine Ersatzteile verfügbar, nicht selbst reparieren
Lieferumfang	Wecker, Bedienungsanleitung
Zertifizierungen	CE, R&TTE 1999/5/CE
Allgemeine Informationen	Hergestellt von TFA Dostmann, Deutschland. Beachten Sie die WEEE-Richtlinie für das Recycling.

Häufig gestellte Fragen - 60.1511.01 TFA

Wie stelle ich den Alarm ein?

Drücken Sie die Taste SET. Die Stundenanzeige blinkt. Mit den Tasten + oder - stellen Sie die Stunde ein und bestätigen mit SET. Danach blinken die Minuten: einstellen und bestätigen. Die Weckzeit wird angezeigt. Aktivieren Sie den Wecker, indem Sie den Schalter ON/OFF nach oben drücken (ON).

Wie aktiviere oder deaktiviere ich den Wecker?

Drücken Sie den Schalter ON/OFF nach oben (ON), um den Wecker zu aktivieren: das Wecksymbol erscheint. Drücken Sie ihn nach unten (OFF), um zu deaktivieren: das Symbol verschwindet.

Was tun, wenn die Uhr kein DCF-Signal empfängt?

Halten Sie die Taste + drei Sekunden lang gedrückt, um den Empfang neu zu starten. Entfernen Sie das Gerät von Störquellen (Computer, TV) oder stellen Sie es in die Nähe eines Fensters. Der Empfang ist nachts besser. Sie können die Uhrzeit auch manuell einstellen.

Wie stelle ich die Uhrzeit manuell ein?

Drücken Sie die Taste SET einige Sekunden. Das Jahr blinkt: mit + oder - einstellen, mit SET bestätigen. Wiederholen Sie dies für Monat, Tag, Stunden und Minuten. Die Analoguhr zeigt dann die eingestellte Zeit an.

Wie verwende ich die Schlummerfunktion?

Wenn der Alarm ertönt, drücken Sie die Taste SNOOZE/LIGHT. Der Alarm wird für 5 Minuten unterbrochen, und das Schlummersymbol erscheint.

Wie wechsle ich die Batterien?

Öffnen Sie das Batteriefach (C1). Entfernen Sie die alten Batterien und legen Sie drei neue AA-Batterien 1,5 V ein, dabei die Polarität (+/-) beachten. Schließen Sie das Fach.

Was bedeutet das Batteriesymbol?

Das Batteriesymbol (A3) erscheint, wenn die Batterien schwach sind und schnell ausgetauscht werden müssen, um ein Auslaufen zu vermeiden.

Wie reinige ich das Gerät?

Verwenden Sie ein weiches, feuchtes Tuch zur Reinigung des Geräts. Keine Lösungsmittel oder Scheuermittel verwenden.

Wie groß ist die Reichweite des DCF-Signals?

Das DCF-77-Signal (77,5 kHz) wird von Mainflingen bei Frankfurt mit einer Reichweite von ca. 1500 km ausgesendet.

Wie setze ich das Gerät zurück?

Verwenden Sie einen spitzen Gegenstand, um die Taste RESET (B6) zu drücken, die sich im Batteriefach oder am Gehäuse befindet.

BEDIENUNGSANLEITUNG 60.1511.01 TFA

Bedienungsanleitung Instruction manual Mode d'emploi Instrucciones de uso Gebruiksaanwijzing Istruzioni per l'uso

C

Abb. 1 Abb. 2

2

3

Abb. 3

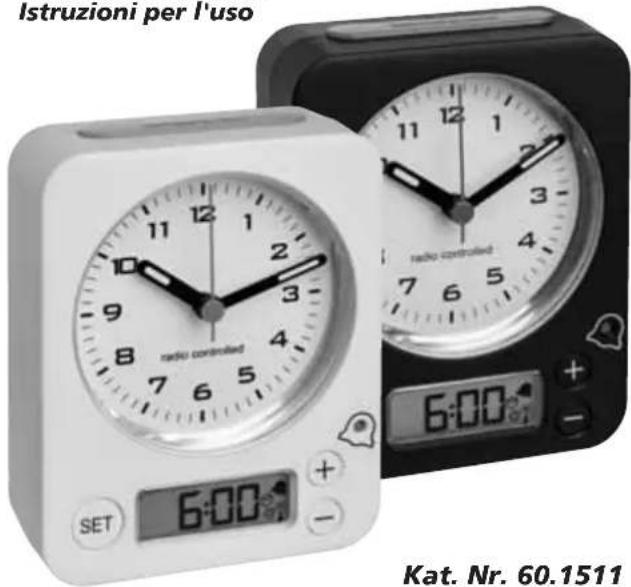

COMBO - Funkwecker

Vielen Dank, dass Sie sich für dieses Gerät aus dem Hause TFA entschieden haben.

1. Bevor Sie mit dem Gerät arbeiten

• Lesen Sie sich bitte die Bedienungsanleitung genau durch. So werden Sie mit Ihrem neuen Gerät vertraut, lernen alle Funktionen und Bestandteile kennen, erfahren wichtige Details für die Inbetriebnahme und den Umgang mit dem Gerät und erhalten Tipps für den Störungsfall.
• Durch die Beachtung der Bedienungsanleitung vermeiden Sie auch Beschädigungen des Gerätes und die Gefährdung Ihrer gesetzlichen Mängelrechte durch Fehlgebrauch.
• Für Schäden, die aus Nichtbeachtung dieser Bedienungsanleitung verursacht werden, übernehmen wir keine Haftung.
• Beachten Sie die entsprechenden Sicherheitshinweise! Bewahren Sie diese Bedienungsanleitung gut auf!

2. Lieferumfang

Funk-Wecker Bedienungsanleitung

1. Einsatzbereich und alle Vorteile Ihres neuen Gerätes auf einen Blick

Funkuhr mit höchster Genauigkeit - Analoge Zeitanzeige mit fluoreszierenden Zeigern - Digitale Alarmeinstellung (minutengenau) - Weckalarm mit Snooze-Funktion - Manuelle Einstellmöglichkeit und Zeitzone - Rundumlaufende Hintergrundbeleuchtung

4. Zu Ihrer Sicherheit

• Das Produkt ist ausschließlich für den oben beschriebenen Einsatzbereich geeignet.

COMBO - Funkwecker

• Verwenden Sie das Produkt nicht anders, als in dieser Bedienungsanleitung dargestellt wird.
• Das eigenmächtige Reparieren, Umbauen oder Verändern des Gerätes ist nicht gestattet.

Vorsicht! Verletzungsgefahr:

Bewahren Sie das Gerät und die Batterien außerhalb der Reichweite von Kindern auf. - Batterien nicht ins Feuer werfen, kurzschließen, auseinandernehmen oder aufladen. Explosionsgefahr! - Batterien enthalten gesundheitsschädliche Säuren. Um ein Auslaufen der Batterien zu vermeiden, sollten schwache Batterien möglichst schnell ausgetauscht werden. Verwenden Sie nie gleichzeitig alte und neue Batterien oder Batterien unterschiedlichen Typs. - Beim Hantieren mit ausgelaufenen Batterien chemikalienbeständige Schutzhandschuhe und Schutzbrille tragen!

Wichtige Hinweise zur Produktsicherheit!

• Setzen Sie das Gerät keinen extremen Temperaturen, Vibrationen und Erschütterungen aus. Vor Feuchtigkeit schützen.

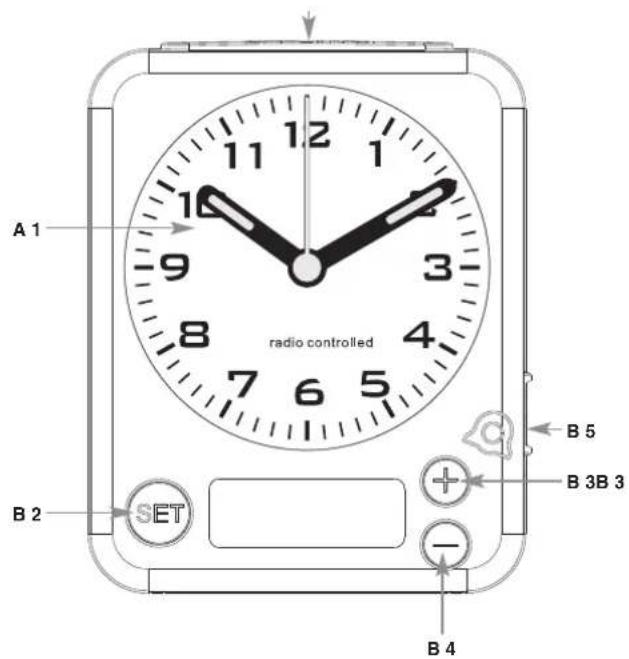

5. Bestandteile

Anzeige:

A1: Analoge Uhrzeit

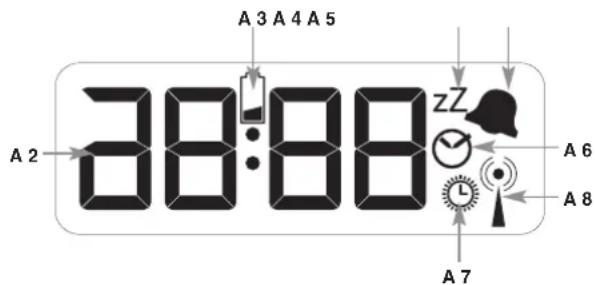

Display:

A2: Alarmzeit A3: Batterie-Symbol A4: Snooze-Symbol A5: Alarm ON/OFF Symbol

COMBO - Funkwecker

A6: Alarmzeit-Symbol A7: Sommerzeit-Symbol A8: DCF-Empfangszeichen

B: Tasten:

B1: SNOOZE/LIGHT Taste B2: SET Taste B3: + Taste B4: - Taste B5: Alarm ON/OFF Schiebeschalter mit Farbmarke

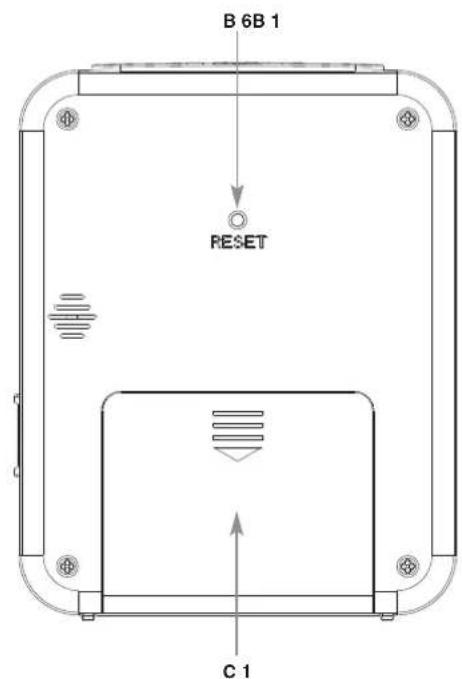

B6: RESET Taste

C: Gehäuse:

C1: Batteriefach

6. Inbetriebnahme

• Öffnen Sie das Batteriefach und legen Sie drei neue Batterien 1,5 V AA pol-richtig ein. Schließen Sie das Batteriefach wieder.
• Das Gerät ist jetzt betriebsbereit.
• Ein kurzer Signaton ertönt.
• Im Display erscheinen die Alarmzeit (Voreinstellung 6:00) und das Alarmzeit-Symbol. Die Zeiger stellen sich auf 12.00 Uhr.
• Die Uhr versucht nun das DCF-Funksignal zu empfangen. Das DCF-Empfangszeichen blinkt im Display.
• Wenn der Zeitcode nach 3-12 Minuten empfangen wurde, erscheint im Display kurz die digitale Uhrzeit und die analoge Uhr stellt sich auf die funkgesteuerte Zeit ein. Das DCF-Empfangszeichen erscheint ständig im Display.

6.1 Funkempfang

• Der DCF-Funkempfang findet dreimal täglich um 1:00, 3:00 und um 5:00 Uhr morgens statt. Ist der DCF-Funkempfang bis 5:00 Uhr morgens nicht erfolgreich, so findet der nächste DCF-Empfangsversuch wieder um 1:00 Uhr morgens statt.

COMBO - Funkwecker

• Sie können die Initialisierung auch manuell starten.
• Halten Sie die + Taste für drei Sekunden gedrückt.
• Das DCF-Empfangszeichen blinkt.
• Zum Deaktivieren des DCF-Funkempfangs halten Sie die + Taste noch einmal für drei Sekunden gedrückt.
• Das DCF-Empfangszeichen verschwindet.
• Es gibt drei verschiedene Empfangssymbole:

blinkt - Empfang aktiv

kein Symbol - Empfang wurde deaktiviert

• Falls die Funk-Uhr kein DCF-Funksignal empfangen kann (z.B. wegen Störungen, Übertragungsdistanz, etc.), kann die Zeit manuell eingestellt werden. Die Uhr arbeitet dann wie eine normale Quarz-Uhr (siehe Manuelle Einstellungen).

Hinweis zum Empfang der Funkzeit

Die Zeitübertragung erfolgt von einer Cäsium-Atom-Funkuhr, die von der Physikalisch-Technischen Bundesanstalt in Braunschweig betrieben wird. Die Abweichung beträgt weniger als 1 Sekunde in einer Million Jahren. Die Zeit ist kodiert und wird von Mainflingen in der Nähe von Frankfurt am Main durch ein DCF-77 (77,5 kHz) Frequenzsignal übertragen mit einer Reichweite von ca. 1.500 km. Ihre Funkuhr empfängt das Signal, wandelt es um und zeigt immer die exakte Zeit an. Auch die Umstellung von Sommer- und Winterzeit erfolgt automatisch. Während der Sommerzeit erscheint im Display. Der DCF-Funkempfang hängt hauptsächlich von der geografischen Lage ab. Im Normalfall sollten innerhalb des Radius von 1.500 km ausgehend von Frankfurt bei der Übertragung keine Probleme auftauchen.

Bitte beachten Sie folgende Hinweise:

• Es wird empfohlen, einen Abstand von mindestens 1,5 - 2 Metern zu eventuell störenden Geräten wie Computerbildschirm und Fernsehgeräten einzuhalten.

COMBO - Funkwecker

• In Stahlbetonbauten (Kellern, Aufbauten) ist das empfangene Signal natürlicherweise schwächer. In Extremfällen wird empfohlen, das Gerät in Fensternähe zu platzieren und/oder durch Drehen das Funksignal besser zu empfangen.
• Nachts sind die atmosphärischen Störungen geringer und ein DCF-Funkempfang ist in den meisten Fällen möglich. Ein einziger Empfang pro Tag genügt, um die Genauigkeit zu gewährleisten und Abweichungen unter einer Sekunde zu halten.

7. Bedienung

Während des DCF-Funkempfangs ist eine Tastenbedienung nicht möglich. - Halten Sie die + oder - Taste im Einstellungsmodus einige Sekunden gedrückt, um in den Schnelldurchlauf zu gelangen. - Das Gerät verlässt automatisch den Einstellungsmodus, wenn längere Zeit keine Taste gedrückt wird.

7.1 Manuelle Einstellungen

• Halten Sie die SET Taste für ein paar Sekunden gedrückt, um in den Einstellungsmodus zu gelangen.

7.1.1 Zeitzonenkorrektur

• Die Zeitzonenkorrektur wird benötigt, wenn das DCF-Funksignal empfangen werden kann, die Zeitzone sich aber von der DCF-Funkzeit unterscheidet.
• 0 (Voreinstellung) erscheint im Display.
• Drücken Sie die - oder + Taste, um die Zeitzonenkorrektur (+9/-9) vorzunehmen (z.B. +1=eine Stunde später).

7.1.2 Manuelle Uhrzeiteinstellung

(falls die Funk-Uhr kein DCF-Funksignal empfangen kann)

• Drücken Sie die SET Taste noch einmal und Sie können nun nacheinander das Jahr, den Monat, den Tag, die Stunden und die Minuten ansteuern und mit der - oder + Taste einstellen.

COMBO - Funkwecker

Bestätigen Sie die Eingaben mit der SET Taste. Die analoge Uhr stellt sich auf die manuell eingegebene Zeit ein. - Bei erfolgreichem Empfang des DCF-Funksignals wird die manuell eingestellte

Zeit überschrieben.

7.2 Einstellung der Alarmzeit

• Drücken Sie die SET Taste. Die Stundenanzeige blinkt.
• Stellen Sie mit der - oder + Taste die Stunden ein. Bestätigen Sie die Eingabe mit der SET Taste.
• Die Minutenanzeige blinkt und Sie können nun mit der - oder + Taste die Minuten einstellen. Bestätigen Sie die Eingabe mit der SET Taste.
• Auf dem Display erscheint die eingestellte Alarmzeit.
• Schieben Sie den ON/OFF Schiebeschalter nach oben (ON), um die Alarm-Funktion einzuschalten. Gleichzeitig wechselt die Farbmarke.
• Das Alarm-Symbol erscheint im Display.
• Die Alarmzeit ist aktiviert.
• Wenn die eingestellte Alarmzeit erreicht ist, beginnt der Wecker zu klingeln.
• Das Alarm-Symbol blinkt.
• Die Hintergrundbeleuchtung blinkt bereits und schaltet sich nach ein paar Sekunden aus.
• Drücken Sie die SET-Taste, und der Alarm wird beendet.
• Wird der Alarm nicht beendet, schaltet sich der ansteigende Alarmton automatisch nach ein paar Minuten aus.
• Das Alarm-Symbol bleibt im Display stehen, und der Weckalarm aktiviert sich erneut zur gleichen Alarmzeit wieder.
• Wenn der Wecker klingelt, drücken Sie die SNOOZE/LIGHT-Taste, um die Snooze-Funktion zu aktivieren.
• Ist die Snooze-Funktion aktiviert, erscheint auf dem Display.
• Der Alarm wird für die Dauer von 5 Minuten unterbrochen.

COMBO - Funkwecker

• Schieben Sie den ON/OFF-Schiebeschalter nach unten (OFF), um die Alarm-Funktion auszuschalten. Gleichzeitig wechseln wieder die Farbmarke.
• Das Alarm-Symbol verschwindet im Display.

7.3 Beleuchtung

• Drücken Sie die SNOOZE/LIGHT-Taste. Die Hintergrundbeleuchtung wird für 5 Sekunden aktiviert.

8. Pflege und Wartung

• Reinigen Sie das Gerät mit einem weichen, leicht feuchten Tuch. Keine Scheuermittel oder Lösungsmittel verwenden!
• Entfernen Sie die Batterien, wenn Sie das Gerät längere Zeit nicht verwenden. Bewahren Sie Ihr Gerät an einem trockenen Platz auf.

8.1 Batteriewechsel

Sobald das Batteriesymbol erscheint, wechseln Sie bitte die Batterien. - Öffnen Sie das Batteriefach und legen Sie drei neue Batterien 1,5 V AA polrichtig ein. - Schließen Sie das Batteriefach wieder.

9. Fehlerbeseitigung

Problem Lösung

Keine Anzeige/ → Batterien polrichtig einlegen Keine Zeigerbewegung → Batterien wechseln

Kein DCF Empfang → Taste für drei Sekunden gedrückt

halten, um Empfangsversuch auszulösen. Anderen Aufstellort für das Gerät wählen → Empfangsversuch in der Nacht abwarten

COMBO - Funkwecker

Beseitigen der Störquellen. Neubetriebnahme des Gerätes gemäß Bedienungsanleitung. Uhrzeit manuell einstellen.

Unkorrekte Anzeige → Batterien wechseln

→ RESET Knopf auf der Rückseite mit einem spitzen Gegenstand drücken

Wenn Ihr Gerät nach diesen Maßnahmen immer noch nicht funktioniert, wenden Sie sich an den Händler, bei dem Sie das Produkt gekauft haben.

10. Entsorgung

Dieses Produkt wurde unter Verwendung hochwertiger Materialien und Bestandteile hergestellt, die recycelt und wiederverwendet werden können.

Batterien und Akkus dürfen keinesfalls in den Hausmüll! Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien und Akkus zur umweltgerechten Entsorgung beim Handel oder entsprechenden Sammelstellen gemäß nationaler oder lokaler Bestimmungen abzugeben.

Die Bezeichnungen für enthaltene Schwermetalle sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei

Dieses Gerät ist entsprechend der EU-Richtlinie über die Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE) gekennzeichnet.

Dieses Produkt darf nicht mit dem Hausmüll entsorgt werden. Der Nutzer ist verpflichtet, das Altgerät zur umweltgerechten Entsorgung bei einer ausgewiesenen Annahmestelle für die Entsorgung von Elektro- und Elektronikgeräten abzugeben.

COMBO - Funkwecker

11. Technische Daten

Spannungsversorgung: Batterien 3 x 1,5 V AA (nicht inklusive)

Gehäusemaße: 91 x 41 x 115 mm

Gewicht: 172 g (nur das Gerät)

TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, D-97877 Wertheim. Diese Anleitung oder Auszüge daraus dürfen nur mit Zustimmung von TFA Dostmann öffentlich werden. Die technischen Daten entsprechen dem Stand bei Drucklegung und können ohne vorherige Benachrichtigung geändert werden. Die neuesten technischen Daten und Informationen zu Ihrem Produkt finden Sie unter Eingabe der Artikel-Nummer auf unserer Homepage.

EU-KONFORMITÄTSERKLÄRUNG

Wir erklären hiermit, dass diese Funkanlage die wesentlichen Anforderungen der R&TTE Direktive 1999/5/EG erfüllt.

Eine Kopie der unterschriebenen und mit Datum versehenen Konformitätserklärung erhalten Sie auf Anfrage unter [e-mail].
