Produkttyp	Radiowecker
Marke	TFA
Modell	60.2532.01
Stromversorgung	2 AA-Batterien 1,5 V (nicht im Lieferumfang enthalten)
Abmessungen (L x B x H)	138 x 70 x 70 mm
Gewicht (Gerät allein)	168 g
Displaytyp	LCD mit Hintergrundbeleuchtung
Temperaturmessbereich	-10 °C bis +50 °C (14 °F bis 122 °F)
Temperatureinheit	°C oder °F (wählbar)
Zeitempfang	Funkgesteuert DCF-77 (Reichweite ~1500 km)
Uhrfunktionen	12/24 h Anzeige, manuelle Einstellung, DCF-Empfang
Weckfunktion	Alarm mit Schlummerfunktion (5 Min.)
Einschlaf-Timer	Einstellbar über Tasten 5, 15, 30 Min. (bis zu 360 Min.)
Hintergrundbeleuchtung	Manuelle Aktivierung (Taste SNOOZE/LIGHT) für 10 Sekunden
Reinigung und Pflege	Weiches, feuchtes Tuch, keine Lösungsmittel oder Scheuermittel
Batteriewechsel	Wenn das Batteriesymbol erscheint, durch 2 neue AA-Batterien ersetzen
Sicherheitshinweise	Außerhalb der Reichweite von Kindern aufbewahren, nicht Feuchtigkeit oder Stößen aussetzen
Entsorgung	Entspricht WEEE, gebrauchte Batterien zur Wertstoffsammelstelle bringen

Häufig gestellte Fragen - 60.2532.01 TFA

Wie stelle ich die Uhrzeit manuell am Wecker TFA 60.2532.01 ein?

Schieben Sie den Schalter auf die Position TIME SET. Die Uhrzeit blinkt. Verwenden Sie die Taste HR zum Einstellen der Stunden (12 oder 24 h) und die Taste MIN für die Minuten. Schieben Sie den Schalter zurück auf AL ON oder AL OFF zum Bestätigen.

Wie stelle ich den Alarm ein?

Stellen Sie den Schalter auf AL SET. Die Weckzeit blinkt (Standard 07:00). Verwenden Sie HR für die Stunden und MIN für die Minuten. Schieben Sie den Schalter auf AL ON, um den Alarm zu aktivieren. Das Wecksymbol erscheint.

Wie verwende ich die Schlummerfunktion?

Wenn der Alarm ertönt, drücken Sie die Taste SNOOZE/LIGHT. Der Alarm stoppt für 5 Minuten und die Weck- und Schlummer-Symbole blinken. Drücken Sie eine beliebige Taste, um die Schlummerfunktion vor Ablauf zu deaktivieren.

Wie stelle ich den Einschlaf-Timer (NAP) ein?

Im Normalmodus zeigt das obere Display 00. Drücken Sie die Tasten 5, 15 oder 30, um Minuten hinzuzufügen (bis zu 360). Der Timer startet sofort. Zum Abbrechen drücken Sie CLEAR. Am Ende ertönt der Alarm.

Warum zeigt mein Wecker keine funkgesteuerte Uhrzeit an?

Stellen Sie sicher, dass der Schalter auf AL ON oder AL OFF steht (nicht auf TIME SET). Halten Sie die Taste HR 3 Sekunden lang gedrückt, um eine DCF-Suche zu starten. Das Empfangssymbol blinkt. Warten Sie bis zu 7 Minuten. Wenn der Empfang fehlschlägt, überprüfen Sie den Abstand zu Störquellen (Bildschirme usw.) oder stellen Sie das Gerät nachts in die Nähe eines Fensters.

Wie ändere ich die Temperaturanzeige in Grad Celsius oder Fahrenheit?

Im Normalmodus (Schalter auf AL ON oder AL OFF) drücken Sie kurz die Taste HR, um zwischen °C und °F umzuschalten.

Was tun, wenn das Display nichts anzeigt?

Überprüfen Sie die Polarität der Batterien (+/-) und deren Zustand. Ersetzen Sie die Batterien durch zwei neue AA 1,5 V. Wenn das Problem weiterhin besteht, kann ein Zurücksetzen durch Entfernen und Wiedereinsetzen der Batterien erforderlich sein.

Wie reinige ich den Wecker?

Verwenden Sie ein weiches, feuchtes Tuch. Verwenden Sie niemals Lösungsmittel, Scheuermittel oder chemische Reiniger. Vermeiden Sie, dass Feuchtigkeit in das Gerät eindringt.

Welche Batterien soll ich verwenden?

Verwenden Sie zwei AA 1,5 V Alkalibatterien. Beachten Sie die im Fach angegebene Polarität. Mischen Sie keine neuen und gebrauchten Batterien oder Batterien unterschiedlichen Typs.

Was bedeuten die Symbole auf dem Display?

Das Funk-Symbol zeigt den DCF-Empfang an. Wenn es blinkt, ist der Empfang aktiv; wenn es dauerhaft leuchtet, war der Empfang erfolgreich; wenn es fehlt, ist der Empfang deaktiviert. Das Weck-Symbol erscheint, wenn der Alarm aktiv ist. Das Schlummer-Symbol blinkt während der Wiederholung. Das Batterie-Symbol zeigt an, dass die Batterien schwach sind.

BEDIENUNGSANLEITUNG 60.2532.01 TFA

CE

Bedienungsanleitung

Instruction manual

Mode d'emploi

Fig. 3

4

SIESTA - Funkwecker

Vielen Dank, dass Sie sich für dieses Gerät aus dem Hause TFA entschieden haben.

• Lesen Sie sich bitte die Bedienungsanleitung genau durch. So werden Sie mit Ihrem neuen Gerät vertraut, lernen alle Funktionen und Bestandteile kennen, erfahren wichtige Details für die Inbetriebnahme und den Umgang mit dem Gerät und erhalten Tipps für den Störungsfall.
• Durch die Beachtung der Bedienungsanleitung vermeiden Sie auch Beschädigungen des Gerätes und die Gefährdung Ihrer gesetzlichen Mängelrechte durch Fehlgebrauch.
• Ebenso haften wir nicht für inkorrekte Messwerte und Folgen, die sich aus solchen ergeben können.
• Für Schäden, die aus Nichtbeachtung dieser Bedienungsanleitung verursacht werden, übernehmen wir keine Haftung.
• Beachten Sie besonders die Sicherheitshinweise!
• Bewahren Sie diese Bedienungsanleitung gut auf!

2. Lieferumfang

• Funkwecker • Bedienungsanleitung

SIESTA - Funkwecker

1. Einsatzbereich und alle Vorteile Ihres neuen Gerätes auf einen Blick

• Funkuhr mit höchster Genauigkeit • Manuelle Einstellmöglichkeit • Alarmzeit mit Snooze-Funktion • Anzeige der Innentemperatur • Timer für Kurzschlaf-Funktion - Hintergrundbeleuchtung

1. Zu Ihrer Sicherheit
2. Das Produkt ist ausschließlich für den oben beschriebenen Einsatzbereich geeignet. Verwenden Sie das Produkt nicht anders, als in dieser Anleitung dargestellt wird.
3. Das eigenmächtige Reparieren, Umbauen oder Verändern des Gerätes ist nicht gestattet.

Vorsicht! Verletzungsgefahr:

- Bewahren Sie das Gerät und die Batterien außerhalb der Reichweite von Kindern auf.

SIESTA - Funkwecker

• Batterien nicht ins Feuer werfen, kurzschließen, auseinandernehmen oder aufladen. Explosionsgefahr!
• Batterien enthalten gesundheitsschädliche Säuren. Um ein Auslaufen der Batterien zu vermeiden, sollten schwache Batterien möglichst schnell ausgetauscht werden. Verwenden Sie nie gleichzeitig alte und neue Batterien oder Batterien unterschiedlichen Typs.
• Beim Hantieren mit ausgelaufenen Batterien chemikalienbeständige Schutzhandschuhe und Schutzbrille tragen!

Wichtige Hinweise zur Produktsicherheit!

- Setzen Sie das Gerät keinen extremen Temperaturen, Vibrationen und Erschütterungen aus. - Vor Feuchtigkeit schützen.

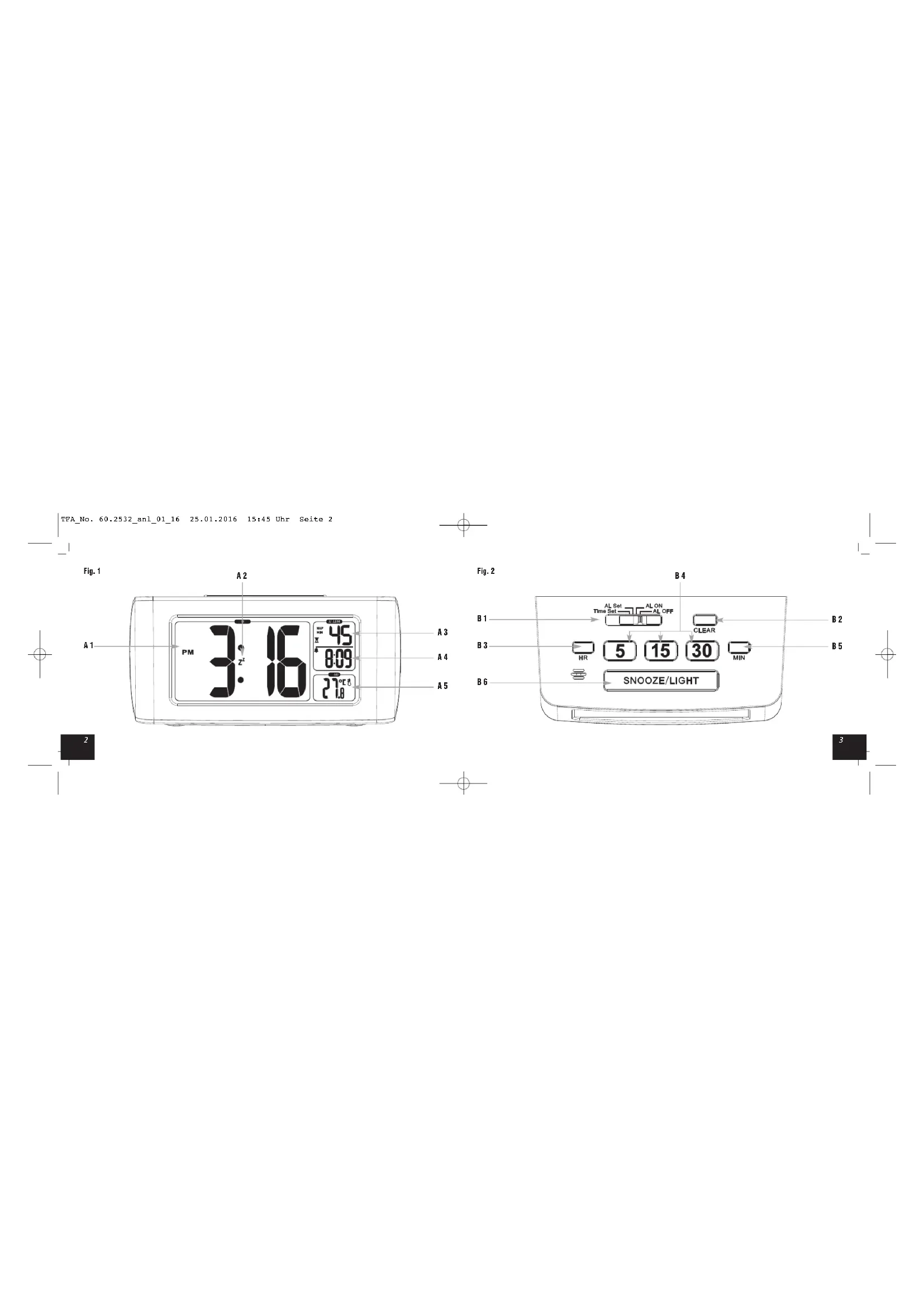

5. Bestandteile

A: Display:

A 1: PM (im 12-Stunden-Format), gegebenenfalls Funk-Symbol, Uhrzeit A 2: Snooze-Symbol A 3: Kurzschlaf-Display mit Timersymbol

7

SIESTA - Funkwecker

A 4: Alarmzeit-Display mit Alarmsymbol A 5: Temperatur-Display mit Hintergrundbeleuchtungssymbol B: Tasten; B 1: Schiebeschalter Einstellung Uhr- und Alarmzeit, Alarm ON/OFF B 2: CLEAR Taste B 3: HR Taste B 4: 5 und 15 und 30 Taste B 5: MIN Taste B 6: SNOOZE/LIGHT Taste C: Gehäuse: C 1: Batteriefach 6. Inbetriebnahme - Öffnen Sie das Batteriefach und legen Sie zwei neue Batterien 1.5 V AA polrichtig ein. - Schließen Sie das Batteriefach wieder.

8

•

D

SIESTA - Funkwecker

D

• Ein kurzer Signalton ertönt und es werden alle Segmente kurz angezeigt.
• Die Innentemperatur (Voreinstellung °C) erscheint im Display. Es kann 3-8 Minuten dauern, bis die richtige Temperatur angezeigt wird.

6.1 Empfang der Funkzeit

• Achtung: Der Funkuhrempfang funktioniert nur im Normalmodus (Schiebeschalter auf Position AL ON/OFF)
• Die Uhr versucht nun, das DCF-Funksignal zu empfangen und das DCF-Empfangszeichen blinkt. Wenn der Zeitcode nach ca. 7 Minuten empfangen wurde, werden die funkgesteuerte Zeit und das DCF-Empfangszeichen ständig im Display angezeigt.
• Der DCF-Signalempfang findet täglich um 1:00, 2:00, 3:00, 4:00 oder um 5:00 Uhr morgens statt. Ist der Empfang um 5:00 Uhr nicht erfolgreich, so findet der nächste Empfangsversuch wieder um 1:00 Uhr früh statt.
• Sie können die Initialisierung auch manuell starten.
• Halten Sie die HR Taste für drei Sekunden gedrückt. • Das DCF-Empfangszeichen blinkt.
• Zum Beenden des DCF-Empfangsversuchs drücken Sie kurz die HR Taste. Das DCF-Empfangszeichen verschwindet.

9

8

•

SIESTA - Funkwecker

- Es gibt drei verschiedene Empfangssymbole:

Brink - Empfang aktiv

Bleicht stellen - Empfang erfolgreich

kein Symbol - kein Empfang/Empfang wurde ausgeschaltet/Uhrzeit wurde manuell eingestellt

- Falls die Funkuhr kein DCF-Signal empfangen kann (z.B. wegen Störungen, Übertragungsdistanz, etc.), kann die Zeit manuell eingestellt werden. Die Uhr arbeitet dann wie eine normale Quarz-Uhr (siehe: Manuelle Einstellungen der Uhrzeit).

Hinweis zum Empfang der Funkzeit

Die Zeitübertragung erfolgt von einer Cäsium Atom-Funkuhr, die von der Physikalisch Technischen Bundesanstalt in Braunschweig betrieben wird. Die Abweichung beträgt weniger als 1 Sekunde in einer Million Jahren. Die Zeit ist kodiert und wird von Mainflingen in der Nähe von Frankfurt am Main durch ein DCF-77 (77,5 kHz) Frequenzsignal übertragen mit einer Reichweite von ca. 1.500 km. Ihre Funkuhr empfängt das Signal, wandelt es um und zeigt immer die exakte Zeit an. Auch die Umstellung von Sommer- und Winterzeit erfolgt automatisch. Während der Sommerzeit erscheint DST im Display. Der Empfang hängt hauptsächlich von der geographischen Lage ab. Im Normalfall sollten innerhalb des Radius von 1.500 km ausgehend von Frankfurt bei der Übertragung keine Probleme auftauchen.

D

SIESTA - Funkwecker

D

Bitte beachten Sie folgende Hinweise:

• Es wird empfohlen, einen Abstand von mindestens 1,5–2 Metern zu eventuell störenden Geräten wie Computerbildschirmen und Fernsehgeräten einzuhalten.
• In Stahlbetonbauten (Kellern, Aufbauten) ist das empfangene Signal natürlicherweise schwächer. In Extremfällen wird empfohlen, das Gerät in Fensternähe zu platzieren und/oder durch Drehen das Funksignal besser zu empfangen.
• Nachts sind die atmosphärischen Störungen meist geringer und ein Empfang ist in den meisten Fällen möglich. Ein einziger Empfang pro Tag genügt, um die Genauigkeit zu gewährleisten und Abweichungen unter 1 Sekunde zu halten.

7. Bedienung

• Halten Sie die HR- oder MIN-Taste im Einstellmodus gedrückt, gelangen Sie in den Schnelllauf.
• Das Gerät verlässt automatisch den Einstellmodus, wenn längere Zeit keine Taste gedrückt wird.

7.1 Manuelle Einstellung der Uhrzeit

• Stellen Sie den Schalter auf TIME SET. - Im großen Display blinkt die Uhrzeit. - Drücken Sie die HR-Taste, um die Stunden einzustellen.

10

11

SIESTA - Funkwecker

- Mit dieser Einstellung wählen Sie gleichzeitig aus, ob die Uhrzeit im 12- oder 24-Std.-System angezeigt wird. Zuerst

erscheinen die Stunden im 24-Std.-System, danach im 12-Std.-System (PM erscheint von 12 bis 24 Uhr im Display).

- Drücken Sie die MIN-Taste, um die Minuten einzustellen.

- Stellen Sie den Schalter auf AL ON oder AL OFF, um den Einstellungsmodus zu verlassen.

• Auf dem Display erscheint die eingestellte Uhrzeit.

- Bei erfolgreichem Empfang des DCF-Funksignals wird die manuell eingestellte Zeit überschrieben.

7.2 Einstellung der Alarmzeit

• Stellen Sie den Schalter auf AL SET. - Im mittleren Display blinkt die Alarmzeit (Voreinstellung 7:00). - Drücken Sie die HR-Taste, um die Stunden einzustellen. - Drücken Sie die MIN-Taste, um die Minuten einzustellen. - Stellen Sie den Schalter auf AL ON, um die Alarmfunktion zu aktivieren. • Das Alarm-Symbol erscheint im Display. 7.3 Alarmfunktionen - Wenn die eingestellte Alarmzeit erreicht ist, beginnt der Wecker zu klingeln. • Das Alarm-Symbol blinkt.

SIESTA - Funkwecker

• Die Hintergrundbeleuchtung schaltet sich kurz an. - Der ansteigende Alarmton schaltet sich automatisch nach ein paar Minuten aus. - Drücken Sie eine beliebige Taste, um den Alarmton auszuschalten, oder drücken Sie die SNOOZE/LIGHT-Taste, um die Snooze-Funktion zu aktivieren. • Das Snooze- und das Alarm-Symbol blinken im Display. • Der Alarmton wird für fünf Minuten unterbrochen. - Drücken Sie eine beliebige Taste, um die Snooze-Funktion auszuschalten. • Das Snooze-Symbol verschwindet. - Das Alarm-Symbol bleibt im Display stehen und der Alarm aktiviert sich zur gleichen Alarmzeit wieder. - Stellen Sie den Schalter auf AL OFF, um die Alarmfunktion auszuschalten. • Das Alarm-Symbol verschwindet.

7.4 Einstellung des Timers für die Kurzschlaf-Funktion

• Im oberen Display (Voreinstellung 00) wird die eingestellte Zeit für die Kurzschlaf-Funktion (NAP) angezeigt.
• Wählen Sie mit den Tasten 5, 15 oder 30 aus, wie viele Minuten Sie schlafen möchten. Mit jedem weiteren Tastendruck addiert sich die Zeit (bis 360 Minuten).
• Mit Eingabe der Minuten ist die Kurzschlaf-Funktion sofort aktiviert.

SIESTA - Funkwecker

• Mit der CLEAR-Taste können Sie die eingestellte Zeit löschen und den Timer anhalten.
• Sind die eingestellten Minuten abgelaufen, ertönt ein Alarmton. • Die Symbole blinken.
• 00 erscheint im Display. • Die Hintergrundbeleuchtung wird für zehn Sekunden aktiviert.
• Drücken Sie eine beliebige Taste, um den Alarmton auszuschalten. • Die Kurzzeitschlaf-Funktion ist deaktiviert.

7.5 Hintergrundbeleuchtung

• Drücken Sie die SNODZE/LIGHT Taste • Die Hintergrundbeleuchtung wird für zehn Sekunden aktiviert.

7.6 Einstellung der Temperatureinheit

• Im unteren Display wird die Innentemperatur (Voreinstellung °C) angezeigt.
• Drücken Sie die HR Taste im Normalmodus, um zwischen Celsius (°C) und Fahrenheit (°F) als Temperatureinheit auszuwählen.

14

D

SIESTA - Funkwecker

8. Pflege und Wartung

• Reinigen Sie das Gerät mit einem weichen, leicht feuchten Tuch. Keine Scheuer- oder Lösungsmittel verwenden!
• Entfernen Sie die Batterien, wenn Sie das Gerät längere Zeit nicht verwenden.
• Bewahren Sie Ihr Gerät an einem trockenen Platz auf.

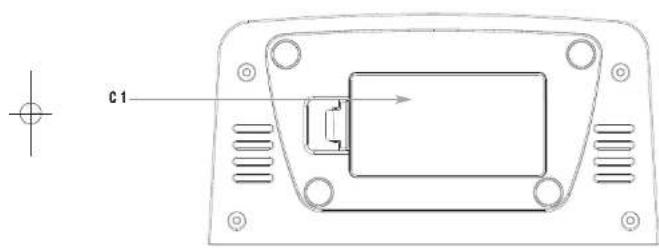

8.1 Batteriewechsel

• Sobald das Batteriesymbol erscheint, wechseln Sie bitte die Batterien.
• Öffnen Sie das Batteriefach und legen Sie zwei neue Batterien 1,5 V AA polrichtig ein.
• Schließen Sie das Batteriefach wieder.

9. Fehlerbeseitigung

Problem Lösung

Keine Anzeige → Batterien polrichtig einlegen

→ Batterien wechseln

Kein DCF Empfang → Schiebeschalter auf Position AL ON/OFF stellen

→ HR Taste für drei Sekunden gedrückt halten, um Empfangsversuch auszulösen

SIESTA - Funkwecker

→ Empfangsversuch in der Nacht abwarten → Anderen Aufstellort für das Gerät wählen → Uhrzeit manuell einstellen → Beseitigen der Störquellen → Neubetriebnahme des Gerätes gemäß Bedienungsanleitung

Anzeige LL.L/HH.H → Temperatur liegt außerhalb des Messbereichs

Unkorrekte Anzeige → Batterien wechseln

Wenn Ihr Gerät trotz dieser Maßnahmen immer noch nicht funktioniert, wenden Sie sich an den Händler, bei dem Sie das Produkt gekauft haben.

10. Entsorgung

Dieses Produkt wurde unter Verwendung hochwertiger Materialien und Bestandteile hergestellt, die recycelt und wiederverwendet werden können.

Batterien und Akkus dürfen keinesfalls in den Hausmüll!

D

SIESTA - Funkwecker

D

Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien und Akkus zur umweltgerechten Entsorgung beim Handel oder entsprechenden Sammelstellen gemäß nationaler oder lokaler Bestimmungen abzugeben. Die Bezeichnungen für enthaltene Schwermetalle sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei

Dieses Gerät ist entsprechend der EU-Richtlinie über die Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE) gekennzeichnet. Dieses Produkt darf nicht mit dem Hausmüll entsorgt werden. Der Nutzer ist verpflichtet, das Altgerät zur umweltgerechten Entsorgung bei einer ausgewiesenen Annahmestelle für die Entsorgung von Elektro- und Elektronikgeräten abzugeben.

11. Technische Daten

Spannungsversorgung: Batterien 2 x 1,5 V AA (nicht inklusive)

Messbereich Temperatur: -10°C...50°C (14°F...122°F) °C/°F umschaltbar

Gehäusemaße: 138 x 70 x 70mm

Gewicht: 168 g (nur das Gerät)

SIESTA - Funkwecker

D

TFA Dostmann GmbH & Co.KG. Zum Ottersberg 12, D-97877 Wertheim.

Diese Anleitung oder Auszüge daraus dürfen nur mit Zustimmung von TFA Dostmann veröffentlicht werden. Die technischen Daten entsprechen dem Stand bei Drucklegung und können ohne vorherige Benachrichtigung geändert werden.

Die neuesten technischen Daten und Informationen zu Ihrem Produkt finden Sie unter Eingabe der Artikel-Nummer auf unserer Homepage.

EU-KONFORMITÄTSERKLÄRUNG

Wir erklären hiermit, dass diese Funkanlage die wesentlichen Anforderungen der R&TTE Direktive 1999/5/EG erfüllt.

Eine Kopie der unterschriebenen und mit Datum versehenen Konformitätserklärung erhalten Sie auf Anfrage unter [e-mail].

www.tfa-dostmann.de 01/2016

TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, D-97877 Wertheim.
