Produkttyp	Radio-Wecker
Marke	TFA
Modell	60.2560.10
Gehäuseabmessungen	117 x 71 x 37 mm
Gewicht	116 g (nur Gerät)
Stromversorgung	2 AA 1,5 V Batterien (Alkaline empfohlen, nicht im Lieferumfang)
Anzeige	Uhr mit inverser Anzeige (helle Ziffern auf schwarzem Hintergrund)
Funkuhrempfang	DCF-77 (77,5 kHz), Reichweite ~1500 km, automatischer oder manueller Empfang
Zeiteinstellung	Manuell mit Tasten HR und MIN, einstellbare Zeitzone (-9 bis +9)
Weckfunktion	Ein-/Ausschalten durch Drehen des Weckers um 180°, Zeiteinstellung mit Tasten
Snooze-Funktion	Wiederholung mit einstellbarem Intervall (5/10/15 min)
Beleuchtung	Permanente Hintergrundbeleuchtung aktivierbar (AUTO LIGHT) mit Lichtsensor; temporäre Beleuchtung für 5 Sekunden durch Berührtaste
Lichtsensor	Erkennt Dunkelheit und aktiviert automatische Beleuchtung
Batterieanzeige schwach	Batteriesymbol auf dem Display
Pflege und Reinigung	Weiches, feuchtes Tuch; keine Lösungsmittel oder Scheuermittel verwenden; vor Feuchtigkeit schützen
Sicherheit	Nicht extremen Temperaturen, Vibrationen oder Stößen aussetzen; Gerät nicht selbst reparieren, zerlegen oder modifizieren; Batterien außerhalb der Reichweite von Kindern aufbewahren
Ersatzteile und Reparaturfähigkeit	Keine vom Benutzer austauschbaren Teile; Reparatur nur durch Fachpersonal

Häufig gestellte Fragen - 60.2560.10 TFA

Wie stelle ich die Uhr manuell ein?

Halten Sie die SET-Taste 3 Sekunden lang gedrückt. Die Uhr blinkt. Verwenden Sie die Tasten HR +/- für die Stunden und MIN +/- für die Minuten. Bestätigen Sie mit SET. Die Reihenfolge der Einstellungen umfasst DCF-Empfang, Snooze-Intervall, Zeitzone und 12/24h-Format.

Wie aktiviere oder deaktiviere ich den Wecker?

Drehen Sie den Wecker um 180°. Wenn die farbige Markierung nach oben zeigt (ON-Position), ist der Wecker aktiviert und das Wecksymbol erscheint. In der OFF-Position verschwindet das Symbol und der Alarm ist deaktiviert.

Wie verwende ich die Snooze-Funktion?

Drücken Sie die Berührtaste SNOOZE/LIGHT, wenn der Alarm ertönt. Der Alarm wird für das eingestellte Intervall (5/10/15 min, Standard 5 min) unterbrochen. Das Snooze-Symbol blinkt. Sie können das Intervall im Einstellmodus einstellen (Sn 5/10/15).

Was bedeutet das blinkende DCF-Symbol?

Das DCF-Symbol blinkt, wenn die Uhr nach dem Funksignal sucht. Bleibt es konstant, war der Empfang erfolgreich. Verschwindet es, liegt kein Empfang vor. Sie können den Empfang manuell aktivieren, indem Sie gleichzeitig MIN - und HR - 3 Sekunden lang drücken.

Wie wechsle ich die Batterien?

Wenn das Batteriesymbol auf dem Display erscheint, öffnen Sie das Batteriefach auf der Rückseite und ersetzen Sie die beiden AA 1,5 V Batterien durch neue, unter Beachtung der Polarität +/-. Verwenden Sie Alkaline-Batterien.

Warum zeigt die Uhr nicht die richtige Zeit an?

Überprüfen Sie zuerst die Polarität der Batterien und ersetzen Sie sie bei Bedarf. Wenn der DCF-Empfang aktiviert ist (dcF ON), warten Sie auf den nächtlichen Empfang (2, 3, 4 Uhr). Andernfalls deaktivieren Sie den DCF-Empfang im Einstellmodus und stellen Sie die Uhr manuell ein. Halten Sie das Gerät von Störquellen fern (Bildschirme, Metallgegenstände).

Wie aktiviere ich die automatische Nachtbeleuchtung?

Schieben Sie den Schalter AUTO LIGHT auf ON (Position Lichtsymbol). Der Lichtsensor erkennt Dunkelheit und aktiviert eine schwache Hintergrundbeleuchtung. Das Symbol AUTO LIGHT erscheint auf dem Display.

Wie stelle ich die Zeitzone ein?

Im Einstellmodus (SET 3s gedrückt halten) navigieren Sie zu 'Zo 0'. Verwenden Sie HR +/-, um von -9 bis +9 Stunden einzustellen. Bestätigen Sie mit SET. Dadurch wird die Zeit einer anderen Zeitzone angezeigt, während das DCF-Signal empfangen wird.

Was tun, wenn das Gerät nicht einschaltet?

Überprüfen Sie die Polarität der Batterien und legen Sie zwei neue AA-Batterien ein. Stellen Sie sicher, dass die Schutzfolie vom Display entfernt wurde. Wenn das Display schwarz bleibt, kontaktieren Sie den Verkäufer.

Wie reinige ich das Gerät?

Verwenden Sie ein weiches, feuchtes Tuch. Verwenden Sie niemals Lösungsmittel oder Scheuermittel. Schützen Sie das Gerät vor Feuchtigkeit und tauchen Sie es nicht ins Wasser.

BEDIENUNGSANLEITUNG 60.2560.10 TFA

TFA_No. 60.2560_Anleitung_ 23.12.2020 17:11 Uhr Seite 1

CE

Bedienungsanleitung

TFA_No. 60.2560_Anleitung_ 23.12.2020 17:11 Uhr Seite 2

D Bedienungsanleitung

GB Instruction manual

F Mode d'emploi

D Bedienungsanleitung

GB Instruction manual

F Mode d'emploi

Vielen Dank, dass Sie sich für dieses Gerät aus dem Hause TFA entschieden haben.

Bevor Sie mit dem Gerät arbeiten

• Lesen Sie sich bitte die Bedienungsanleitung genau durch.
  Die Bedienungsanleitung liegt dem Gerät bei oder zum Download unter www.tfa-dostmann.de/service/downloads/anleitungen
• Verwenden Sie das Gerät nicht anders, als in der Anleitung dargestellt wird.
• Durch die Beachtung der Bedienungsanleitung vermeiden Sie auch Beschädigungen des Gerätes und die Gefährdung Ihrer gesetzlichen Mängelrechte durch Fehlgebrauch.
• Beachten Sie besonders die Sicherheitshinweise!
• Bewahren Sie die Bedienungsanleitung gut auf!

GB

TFA_No. 60.2560_Anleitung_ 23.12.2020 17:11 Uhr Seite 3

D Bedienungsanleitung

GB Instruction manual

F Mode d'emploi

D Bedienungsanleitung

GB Instruction manual

F Mode d'emploi

TFA_No. 60.2560_Anleitung_ 23.12.2020 17:11 Uhr Seite 4

D Bedienungsanleitung

GB Instruction manual

F Mode d'emploi

D Bedienungsanleitung

GB Instruction manual

F Mode d'emploi

TFA_No. 60.2560_Anleitung_ 23.12.2020 17:11 Uhr Seite 5

D Bedienungsanleitung

GB Instruction manual

F Mode d'emploi

D Bedienungsanleitung

GB Instruction manual

F Mode d'emploi

TFA_No. 60.2560_Anleitung_ 23.12.2020 17:11 Uhr Seite 6

D Bedienungsanleitung

GB Instruction manual

F Mode d'emploi

TFA_No. 60.2560_Anleitung_ 23.12.2020 17:11 Uhr Seite 7

TFA_No. 60.2560_Anleitung_ 23.12.2020 17:11 Uhr Seite 8

Fig. 4

C1 C2 TFA Dostmann Zum Ottersberg 12 D - 97877 Wortheim www.tfa-dostmann.de Kat. Nr. 69.2560.02 12/2020 CE C3 C4 D 2

TWIST - Funkwecker

1. Lleferumfang

• Funkwecker
• Bedienungsanleitung

2. Einsatzbereich und alle Vortelle Ihres neuen Gerätes auf einen Blick

• Funkuhr mit höchster Genauigkeit
- Aktivieren und Deaktivieren des Alarms durch 180° Drehung des Weckers
- Weckalarm mit Snooze-Funktion, Snooze-Dauer einstellbar
• Manuelle Zeiteinstellung und Zeitzonen-Korrektur möglich
- Invertierte Displaybeleuchtung (Zahlen leuchten auf schwarzem Hintergrund)
• Sanfte permanente Nachtbeleuchtung über Lichtsensor aktivierbar
• Helle Beleuchtung auf Tastendruck

3. Sicherheitshinweise

• Das Produkt ist ausschließlich für den oben beschriebenen Einsatzbereich geeignet.
• Verwenden Sie das Produkt nicht anders, als in dieser Anleitung dargestellt wird.

D

14

15

TFA_No. 60.2560_Anleitung_ 23.12.2020 17:11 Uhr Seite 9

TWIST - Funkwecker

WARNUNG

• Halten Sie das Gerät und die Batterien außerhalb der Reichweite von Kindern.
• Kleinteile können von Kindern (unter drei Jahren) verschluckt werden.
• Batterien enthalten gesundheitsschädliche Säuren und können bei Verschlucken lebensgefährlich sein. Wenn Sie vermuten, eine Batterie könnte verschluckt oder anderweitig in den Körper gelangt sein, nehmen Sie sofort medizinische Hilfe in Anspruch.
• Batterlen nicht ins Feuer werfen, kurzschließen, auseinandernehmen oder aufladen. Explosionsgefahr!
  Um ein Auslaufen der Batterien zu vermeiden, sollten schwache Batterien möglichst schnell ausgetauscht werden. Achten Sie auf die richtige Polarität beim Einlegen der Batterien. Verwenden Sie nie gleichzeitig alte und neue Batterien oder Batterien unterschiedlichen Typs. Entfernen Sie die Batterien, wenn Sie das Gerät längere Zeit nicht verwenden. Beim Hantieren mit ausgelaufenen Batterien chemikalienbeständige Schutzhandschuhe und Schutzbrille tragen!

TWIST - Funkwecker

ACHTUNG

• Das eigenmächtige Reparieren, Umbauen oder Verändern des Gerätes ist nicht gestattet.
• Setzen Sie das Gerät keinen extremen Temperaturen, Vibrationen und Erschütterungen aus.
• Stellen Sie keine Gegenstände auf das Gerät.
• Reinigen Sie das Gerät mit einem weichen, leicht feuchten Tuch. Keine Scheuer- oder Lösungsmittel verwenden!
  • Vor Feuchtigkeit schützen!

4. Bestandteile

A: Display-Anzeige (Fig. 1):

A1: Funksignal-Symbol
A 2: AUTO LIGHT aktiviert
A 3: Uhrzeit
A 4: Batteriesymbol

TFA_No. 60.2560_Anleitung_ 23.12.2020 17:11 Uhr Seite 10

TWIST - Funkwecker

Nur auf Position Alarm ON

A 5: Alarmsymbol aktiviert
A 6: Snoozesymbol
A 7: Weckzeit

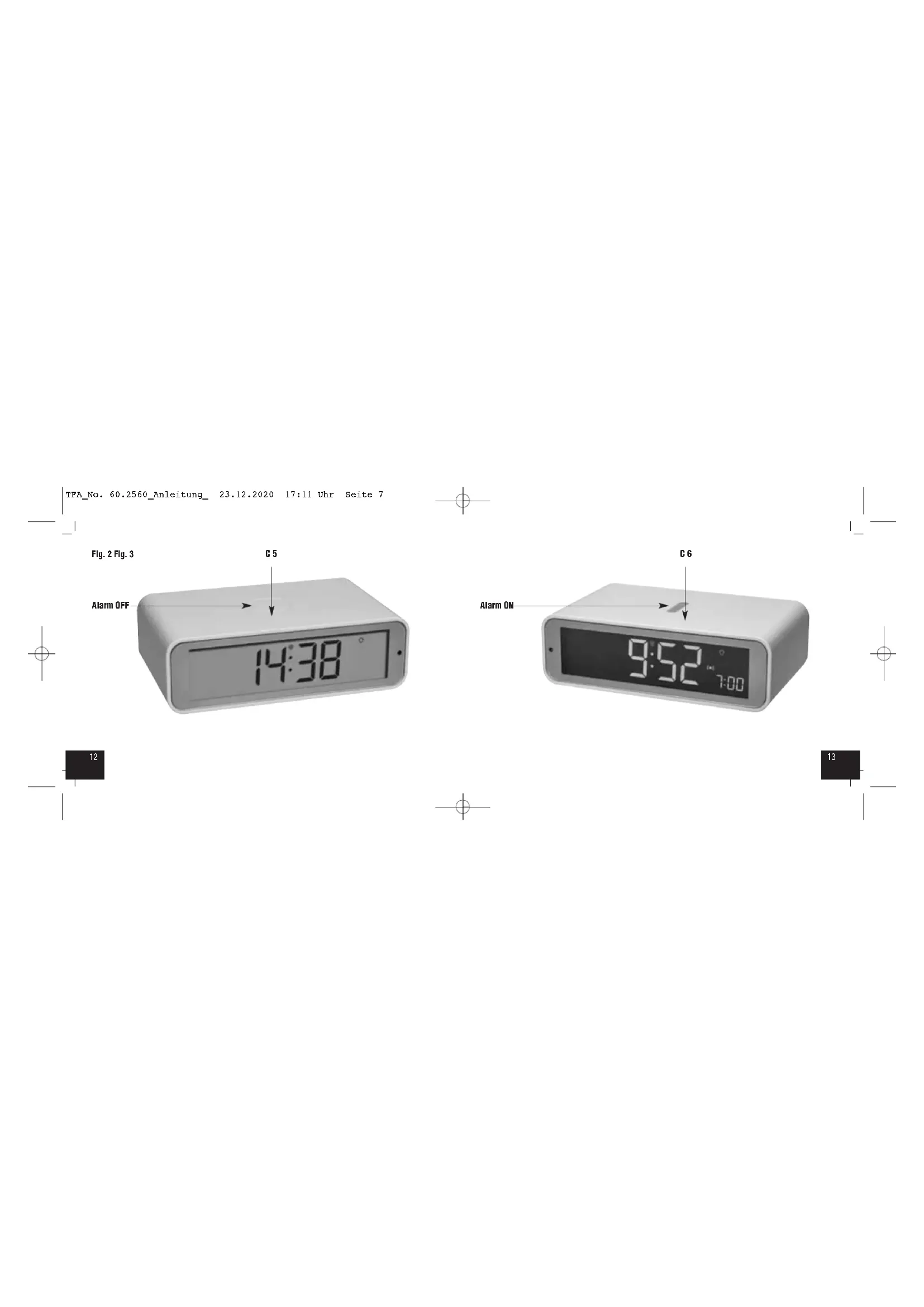

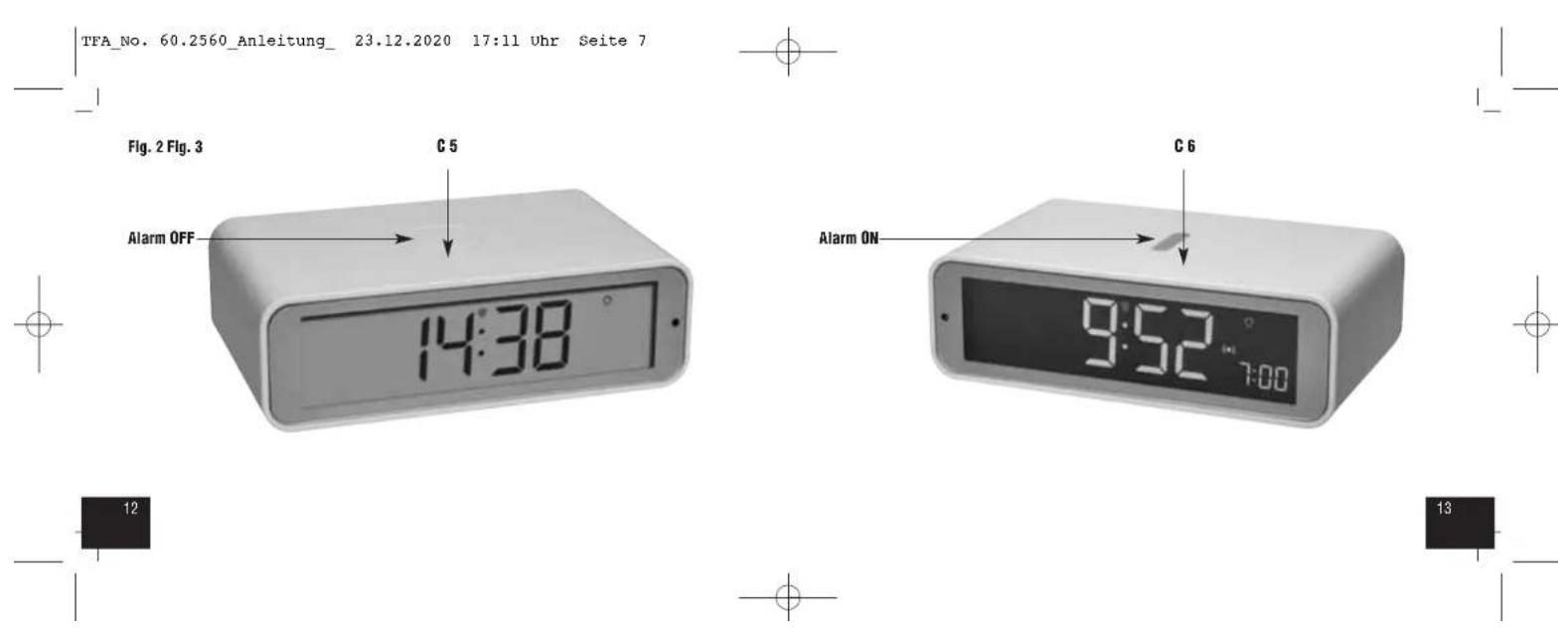

B: Position (Fig. 2+3):

Position Alarm ON

Position Alarm OFF

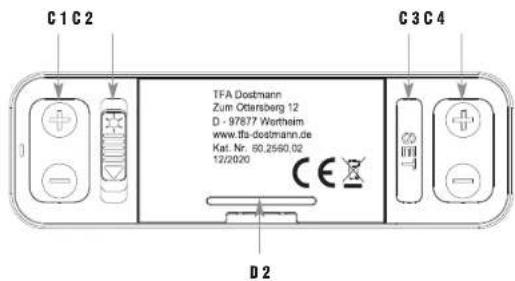

C: Tasten (Fig. 2-4):

C 1: MIN +/- Taste
C 2: AUTO LIGHT ON/OFF Schiebeschalter
C 3: SET Taste
C 4: HR +/- Taste

18

D

TWIST - Funkwecker

Position Alarm OFF

C 5: LIGHT Sensortaste an der Oberseite

Position Alarm ON

C 6: SNOOZE/LIGHT Sensortaste an der Oberseite

D: Gehäuse (Fig. 1+4):
D 1: Lichtsensor
D 2: Batteriefach

1. Inbetrlebnahme

5.1 Batterien einlegen

• Entfernen Sie die Schutzfolie vom Display.
• Öffnen Sie das Batteriefach und legen Sie zwei neue Batterien 1,5 V AA polrichtig ein.
  • Die Hintergrundbeleuchtung schaltet sich kurz an. Alle LCD-Segmente werden kurz angezeigt.

Schließen Sie den Batteriedeckel wieder.

D

18

19

TFA_No. 60.2560_Anleitung_ 23.12.2020 17:11 Uhr Seite 11

TWIST – Funkwecker

5.2 Empfang der Funkzeit

• Die Uhr versucht nun, das Funksignal zu empfangen und das DCF-Empfangssymbol blinkt.
- Wenn der Zeitcode nach einigen Minuten empfangen wurde, werden die funkgesteuerte Zeit und das DCF-Empfangssymbol ständig im Display angezeigt.
- Ist kein Funkempfang erfolgt, können Sie die Initialisierung auch manuell starten. Halten Sie die MIN - Taste und die HR - Taste gleichzeitig für 3 Sekunden gedrückt.
• Das DCF-Empfangssymbol blinkt.
- Unterbrechen Sie den Empfangsversuch, indem Sie die MIN - Taste und die HR - Taste noch einmal gleichzeitig für drei Sekunden gedrückt halten. Das DCF-Empfangssymbol verschwindet.
- Der DCF-Signalempfang findet täglich um 2:00, 3:00 und 4:00 Uhr morgens statt.
- Es gibt drei verschiedene Empfangszustände:

blinkt – Empfang aktiv

bleibt stehen – Empfang erfolgreich verschwindet – kein Empfang

TWIST – Funkwecker

- Falls die Funkuhr kein DCF-Funksignal empfangen kann (z.B. wegen Störungen, Übertragungs-distanz, etc.), kann die Zeit manuell eingestellt werden.

5.3 Hinweis: Empfang der Funkzeit

• Die Zeitübertragung erfolgt von einer Atomuhr in der Nähe von Frankfurt am Main durch ein DCF-77 (77.5 kHz) Frequenzsignal mit einer Reichweite von ca. 1.500 km. Ihre Funkuhr empfängt das Signal, wandelt es um und zeigt immer die exakte Zeit an. Auch die Umstellung von Sommer- und Winterzeit erfolgt automatisch.
• Vermeiden Sie die Nähe von Störquellen wie Computerbildschirmen, Fernsehgeräten oder massiven Metallgegenständen. In Stahlbetonbauten (Kellern, Aufbauten) ist das empfangene Signal natürlicherweise schwächer. In Extremfällen wird empfohlen, das Gerät in Fensternähe zu platzieren.
• Nachts sind die atmosphärischen Störungen meist geringer. Ein einziger Empfang pro Tag genügt, um die Genauigkeit (±1 Sekunde) zu gewährleisten.

TFA_No. 60.2560_Anleitung_ 23.12.2020 17:11 Uhr Seite 12

TWIST - Funkwecker

6. Bedlenung

6.1 Manuelle Einstellungen

• Halten Sie die SET Taste für drei Sekunden gedrückt, um in den Einstellmodus zu gelangen.
  • Die Uhrzeit beginnt zu blinken. Stellen Sie die Stunden mit der HR +/- Taste und die Minuten mit der MIN +/- Taste ein.
• Bestätigen Sie die Einstellung mit der SET Taste.
• Der nächste einstellbare Wert blinkt im Display.
• Machen Sie mit der HR +/- Taste oder der MIN +/- Taste die gewünschte Einstellung.
• Durch Drücken der SET Taste bestätigen Sie die Einstellung und gelangen zum nächsten Wert.
  • Die Reihenfolge ist wie folgt:
• DCF Empfang on/off (Voreinstellung: dcF ON)
  – Snooze-Intervall 5/10/15 Minuten (Voreinstellung Sn 5)
• Zeitzone -9/+9 (Voreinstellung: Zo 0)
• 24/12-Stunden-Format (Voreinstellung: 24Hr)

TWIST - Funkwecker

- Halten Sie die HR +/- Taste oder MIN +/- Taste im jeweiligen Einstellmodus gedrückt, gelangen Sie in den Schnellauf. Das Gerät verlässt automatisch den Einstellmodus, wenn länger als 20 Sekunden keine Taste gedrückt wird.

6.1.1 DCF Empfang

• Standardgemäß ist der DCF-Empfang aktiviert (dcF ON) und nach erfolgreichem Empfang des DCF-Funksignals ist keine manuelle Einstellung erforderlich.
• Bei deaktiviertem Empfang (dcF OFF) müssen Sie die Uhrzeit manuell einstellen.
• Ist der DCF-Funkuhrempfang aktiviert, wird bei erfolgreichem Empfang die manuell eingestellte Zeit überschrieben.

6.1.2 Einstellung der Zeitzone

• Im Einstellungsmodus können Sie die Zeitzonenkorrektur vornehmen.
• Die Zeitzonenkorrektur wird benötigt, wenn das DCF Funksignal empfangen werden kann, die Zeitzone sich aber von der funkgesteuerten Zeit unterscheidet (z.B. +1 = eine Stunde später).

TFA_No. 60.2560_Anleitung_ 23.12.2020 17:11 Uhr Seite 13

TWIST - Funkwecker

7. Einstellung des Weckalarms

• Drehen Sie den Wecker auf Position Alarm ON. Die farbige Markierung zeigt nach oben. Das Alarmsymbol und die zuletzt eingestellte Weckzelt erscheinen (Voreinstellung 6:00). Der Wecker ist aktiviert.
• Stellen Sie die Stunden mit der HR +/- Taste und die Minuten mit der MIN +/- Taste ein.
• Bei aktiviertem Alarm beginnt der Wecker zu klingeln, wenn die eingestellte Weckzeit erreicht ist. Das Alarmsymbol blinkt.
• Drücken Sie auf eine beliebige Taste (außer SNOOZE/LIGHT) und der Alarm wird beendet. Das Alarmsymbol bleibt im Display stehen und der Alarm aktiviert sich zur gleichen Weckzeit wieder.
• Drücken Sie auf die SNOOZE/LIGHT Taste, um die Snooze-Funktion zu aktivieren.
• Die Hintergrundbeleuchtung schaltet sich kurz an. Der Alarm wird für die eingestellte Dauer unterbrochen.
  • Das Snooze-Symbol blinkt.
• Zum Deaktivieren des Alarms drehen Sie den Wecker auf Position Alarm OFF. Die Markierung zeigt nach oben. Das Alarmsymbol und die Weckzeit verschwinden.

TWIST - Funkwecker

8. Beleuchtung

• Im beleuchteten Zustand invertiert das Display automatisch und die Zahlen leuchten auf schwarzem Hintergrund.
• Durch Drücken der Sensortaste auf der Oberselte wird eine helle Beleuchtung für 5 Sekunden aktiviert.
• Schieben Sie den AUTO LIGHT ON/OFF Schiebeschalter zum Lichtsymbol, schaltet sich automatisch eine schwache Beleuchtung an, sobald der Lichtsensor Dunkelheit registriert. Das AUTO LIGHT Symbol erscheint auf dem Display.

9. Batteriewechsel

• Sobald das Batteriesymbol erscheint, wechseln Sie bitte die Batterien.
• Öffnen Sie das Batteriefach und legen Sie zwei neue Batterien 1,5 V AA ein.
• Achten Sie auf die richtige Polarität beim Einlegen der Batterien.
• Schließen Sie das Batteriefach wieder.

TFA_No. 60.2560_Anleitung_ 23.12.2020 17:11 Uhr Seite 14

TWIST - Funkwecker

10. Fehlerbeseitigung

Problem Lösungen

Keine Anzeige → Batterien polrichtig einlegen→ Batterien wechseln

Kein DCF Funkempfang → DCF-Empfang im Einstellmodus aktivieren (dcF ON)→ Initialisierung manuell starten→ Empfangsversuch in der Nacht abwarten→ Anderen Aufstellort für das Gerät wählen→ Uhrzeit manuell einstellen

Unkorrekte Anzeige → Batterien wechseln

Wenn Ihr Gerät trotz dieser Maßnahmen immer noch nicht funktioniert, wenden Sie sich an den Händler, bei dem Sie das Produkt gekauft haben.

TWIST - Funkwecker

11. Entsorgung

Dieses Produkt wurde unter Verwendung hochwertiger Materialien und Bestandteile hergestellt, die recycelt und wiederverwendet werden können.

Batterien und Akkus dürfen keinesfalls in den Hausmüll!

Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien und Akkus zur umweltgerechten Entsorgung beim Handel oder entsprechenden Sammelstellen gemäß nationalen oder lokalen Bestimmungen abzugeben.

Die Bezeichnungen für enthaltene Schwermetalle sind:

Cd=Cadmium, Hg=Quecksilber, Pb=Blei

Dieses Gerät ist entsprechend der EU-Richtlinie über die Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE) gekennzeichnet.

Dieses Produkt darf nicht mit dem Hausmüll entsorgt werden. Der Nutzer ist verpflichtet, das Altgerät zur umweltgerechten Entsorgung bei einer ausgewiesenen Annahmestelle für die Entsorgung von Elektro- und Elektronikgeräten abzugeben.

TFA_No. 60.2560_Anleitung_ 23.12.2020 17:11 Uhr Seite 15

TWIST - Funkwecker

12. Technische Daten

Spannungsversorgung Batterlen 2 x 1,5 V AA (nicht inklusive) Verwenden Sie Alkaline Batterlen

Gehäusemaße 117 x 71 x 37 mm

Gewicht 116 g (nur das Gerät)

TWIST - Funkwecker

Diese Anleitung oder Auszüge daraus dürfen nur mit Zustimmung von TFA Dostmann veröffentlicht werden. Die technischen Daten entsprechen dem Stand bei Drucklegung und können ohne vorherige Benachrichtigung geändert werden. Die neuesten technischen Daten und Informationen zu Ihrem Produkt finden Sie auf unserer Homepage unter Eingabe der Artikel-Nummer in das Sachfeld.

EU-Konformitätserklärung

Hiermit erklärt TFA Dostmann, dass der Funkanlagentyp 60.2560 der Richtlinia 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätsarkklärung ist unter der folgenden Internetadressa verfügbar. www.tfa-dostmann.de/service/downloads/ce

www.lfa-dostmann.de

E-Mail: [e-mail]

TFA Dostmann GmbH & Co. KG. Zum Ottersberg 12, D-97877 Wertheim, Deutschland 12/20

28

29

TFA_No. 60.2560_Anleitung_ 23.12.2020 17:11 Uhr Seite 16

TFA_No. 60.2560_Anleitung_ 23.12.2020 17:11 Uhr Seite 17

TFA_No. 60.2560_Anleitung_ 23.12.2020 17:11 Uhr Seite 18

D: Housing (Fig. 1+4):

D 1: Light sensor

TFA_No. 60.2560_Anleitung_ 23.12.2020 17:11 Uhr Seite 19

TFA_No. 60.2560_Anleitung_ 23.12.2020 17:11 Uhr Seite 20

TFA_No. 60.2560_Anleitung_ 23.12.2020 17:11 Uhr Seite 21

TFA_No. 60.2560_Anleitung_ 23.12.2020 17:11 Uhr Seite 22

E-Mail: [e-mail]

TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, D-97877 Wertheim, Germany 12/20

42

TFA_No. 60.2560_Anleitung_ 23.12.2020 17:11 Uhr Seite 23

TWIST – Réveil radio-piloté

1. Contenu de la Ilvralson

TFA_No. 60.2560_Anleitung_ 23.12.2020 17:11 Uhr Seite 24

TWIST - Réveil radio-piloté

ATTENTION

TFA_No. 60.2560_Anleitung_ 23.12.2020 17:11 Uhr Seite 25

TWIST – Réveil radio-piloté

Position réveil OFF

TFA_No. 60.2560_Anleitung_ 23.12.2020 17:11 Uhr Seite 26

TWIST – Réveil radio-piloté

TFA_No. 60.2560_Anleitung_ 23.12.2020 17:11 Uhr Seite 27

TWIST - Réveil radio-piloté

TFA_No. 60.2560_Anleitung_ 23.12.2020 17:11 Uhr Seite 28

TWIST – Réveil radio-piloté

8. Éclairage

TFA_No. 60.2560_Anleitung_ 23.12.2020 17:11 Uhr Seite 29

TWIST – Réveil radio-piloté

TFA_No. 60.2560_Anleitung_ 23.12.2020 17:11 Uhr Seite 30

TWIST – Réveil radio-piloté

E-Mail: [e-mail] TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, D-97877 Wertheim, Allemagne 12/20

58

TFA_No. 60.2560_Anleitung_ 23.12.2020 17:11 Uhr Seite 31

TFA_No. 60.2560_Anleitung_ 23.12.2020 17:11 Uhr Seite 32

TFA_No. 60.2560_Anleitung_ 23.12.2020 17:11 Uhr Seite 33

TFA_No. 60.2560_Anleitung_ 23.12.2020 17:11 Uhr Seite 34

TFA_No. 60.2560_Anleitung_ 23.12.2020 17:11 Uhr Seite 35

TFA_No. 60.2560_Anleitung_ 23.12.2020 17:11 Uhr Seite 36

TFA_No. 60.2560_Anleitung_ 23.12.2020 17:11 Uhr Seite 37

E-Mail: [e-mail]

TFA Dostmann GmbH & Co.KG. Zum Ottersberg 12, D-97877 Wertheim, Germania 12/20

72

73

TFA No. 60.2560 Anleitung 23.12.2020 17:11 Uhr Seite 38

TFA_No. 60.2560_Anleitung_ 23.12.2020 17:11 Uhr Seite 39

TFA_No. 60.2560_Anleitung_ 23.12.2020 17:11 Uhr Seite 40

TFA_No. 60.2560_Anleitung_ 23.12.2020 17:11 Uhr Seite 41

TFA_No. 60.2560_Anleitung_ 23.12.2020 17:11 Uhr Seite 42

TFA_No. 60.2560_Anleitung_ 23.12.2020 17:11 Uhr Seite 43

TFA_No. 60.2560_Anleitung_ 23.12.2020 17:11 Uhr Seite 44

12. Technische gegevens

TFA_No. 60.2560_Anleitung_ 23.12.2020 17:11 Uhr Seite 45

TFA_No. 60.2560_Anleitung_ 23.12.2020 17:11 Uhr Seite 46

TFA_No. 60.2560_Anleitung_ 23.12.2020 17:11 Uhr Seite 47

TFA_No. 60.2560_Anleitung_ 23.12.2020 17:11 Uhr Seite 48

TFA_No. 60.2560_Anleitung_ 23.12.2020 17:11 Uhr Seite 49

TFA_No. 60.2560_Anleitung_ 23.12.2020 17:11 Uhr Seite 50

TFA_No. 60.2560_Anleitung_ 23.12.2020 17:11 Uhr Seite 51

TFA_No. 60.2560_Anleitung_ 23.12.2020 17:11 Uhr Seite 52

E-Mail: [e-mail]

TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, D-97877 Wariheim, Alemania 12/20
