60.4506 - Uhr TFA - Kostenlose Bedienungsanleitung

Produkttyp	Funkwanduhr mit Raumklimaanzeige
Marke	TFA
Modell	60.4506
Abmessungen (B × H × T)	220 × 265 × 31 mm
Gewicht	684 g (nur Gerät)
Stromversorgung	4 AA 1,5 V Batterien (enthalten)
Temperaturmessbereich	-10°C bis +50°C (14°F bis 122°F), Auflösung 0,1°
Luftfeuchtigkeitsmessbereich	5% bis 99%, Auflösung 1%
Anzeige	Analoges LCD mit Datum, Wochentag (7 Sprachen), Temperatur, Luftfeuchtigkeit, Kalenderwoche oder Digitaluhr
Funkempfang	DCF-77 Signal (77,5 kHz), Reichweite ~1500 km, automatische Sommer-/Winterzeitumstellung
Sonderfunktionen	Touch-Taste zum Wechseln der Anzeigen, einstellbare Zeitzone (±3h), 12/24h-Modus, rotierende Sekundenanzeige
Manuelle Einstellung	Möglich für Uhrzeit, Datum, Zeitzone, Wochentagssprache
Gehäusematerial	Kunststoff
Farbe	Nicht angegeben (wahrscheinlich Schwarz oder Weiß)
Verwendungszweck	Privater Gebrauch, Innenbereich, Wandmontage
Pflege und Reinigung	Weiches, feuchtes Tuch, keine Scheuermittel. Batterien bei längerer Nichtbenutzung entfernen.
Sicherheit	Nicht zerlegen, außerhalb der Reichweite von Kindern halten, nicht Feuchtigkeit oder extremen Temperaturen aussetzen
Batterien	Nicht aufladen, kurzschließen oder ins Feuer werfen. Durch Batterien des gleichen Typs ersetzen.
Ersatzteile und Reparierbarkeit	Nicht spezifiziert (Verkäufer konsultieren)
Allgemeine Informationen	Entspricht EU-Normen (WEEE). Hergestellt von TFA Dostmann.

Häufig gestellte Fragen - 60.4506 TFA

Wie stelle ich die Uhrzeit manuell an der TFA 60.4506 Uhr ein?

Drücken Sie die SET-Taste zwei Sekunden lang. Verwenden Sie dann die + oder - Tasten, um die Zeitzone, Sprache, Jahr, Datum und Uhrzeit einzustellen. Bestätigen Sie jeden Schritt mit SET. Wenn der DCF-Empfang aktiv ist, wird die manuelle Uhrzeit bei erfolgreichem Empfang ersetzt.

Was tun, wenn die Uhr kein DCF-Signal empfängt?

Überprüfen Sie, ob der ON/OFF-Schalter auf ON steht. Drücken Sie kurz SET, um den Empfang neu zu starten. Halten Sie die Uhr von Störquellen (Computer, TV) fern. Stellen Sie sie in die Nähe eines Fensters. Wenn das Problem weiterhin besteht, stellen Sie die Uhrzeit manuell ein.

Wie wechsle ich die Batterien der Uhr?

Öffnen Sie das Batteriefach auf der Rückseite. Entfernen Sie die alten Batterien und legen Sie vier neue 1,5 V AA Batterien unter Beachtung der Polung ein. Schließen Sie das Fach. Ersetzen Sie die Batterien, sobald die Anzeige schwächer wird.

Wie verwende ich die Touch-Taste, um die Anzeige zu ändern?

Bedecken Sie die Touch-Taste auf der Vorderseite etwa 1 Sekunde lang mit Ihrem Finger. Die Anzeige wechselt zwischen den Optionen (Wochentag, Luftfeuchtigkeit, Kalenderwoche, Datum, Digitaluhr). Nehmen Sie den Finger weg, um die Anzeige auszuwählen. Um den Automatikmodus zu deaktivieren, bedecken Sie die Taste 4 Sekunden lang.

Was bedeuten die DCF-Empfangssymbole?

Das Symbol blinkt: Empfang aktiv. Symbol fest: guter Empfang. Turmsymbol: kein Empfang. Wenn kein Signal empfangen wird, funktioniert die Uhr wie eine normale Quarzuhr.

Zeigt die Uhr die Temperatur in Celsius oder Fahrenheit an?

Standardmäßig wird die Anzeige in Celsius angezeigt. Um auf Fahrenheit umzuschalten, drücken Sie mit einem spitzen Gegenstand (z. B. einer Büroklammer) auf die °C/°F-Taste. Die Einheit ändert sich in der Temperaturanzeige.

Wie reinige ich die TFA 60.4506 Uhr?

Verwenden Sie ein weiches, feuchtes Tuch. Verwenden Sie niemals Scheuermittel oder Lösungsmittel. Wenn Sie das Gerät längere Zeit nicht benutzen, entfernen Sie die Batterien und bewahren Sie es an einem trockenen Ort auf.

Was tun, wenn die Touch-Taste nicht reagiert?

Stellen Sie sicher, dass die Taste vollständig von Ihrem Finger bedeckt ist. Der Raum sollte gut beleuchtet sein. Decken Sie die Taste erneut auf und bedecken Sie sie dann kurz für etwa 4 Sekunden. Lassen Sie Ihren Finger nicht dauerhaft gedrückt.

Wie stelle ich die automatische oder manuelle Anzeige ein?

Standardmäßig wechselt die Anzeige automatisch zwischen den verschiedenen Ansichten (Symbol >>>). Um eine Anzeige zu fixieren, bedecken Sie die Touch-Taste 1 Sekunde lang, bis die gewünschte Anzeige erscheint, und nehmen Sie dann den Finger weg. Um in den Automatikmodus zurückzukehren, bedecken Sie die Taste 4 Sekunden lang, bis das Symbol >>> wieder erscheint.

Schaltet die Uhr automatisch auf Sommerzeit um?

Ja, wenn der DCF-Empfang aktiviert ist, erfolgt die Umstellung auf Sommer- und Winterzeit automatisch. Die Anzeige DST erscheint im Sommer auf dem Bildschirm. Wenn Sie die manuelle Einstellung verwenden, müssen Sie die Uhrzeit selbst anpassen.

BEDIENUNGSANLEITUNG 60.4506 TFA

TPA No. 60.4506 Anleitung 29.08.2012 11:49 Uhr Seite 1

Bedienungsanleitung

Instruction Manual

Mode d'emploi

TPA_No. 60.4506_Anleitung 29.08.2012 11:49 Uhr Seite 2

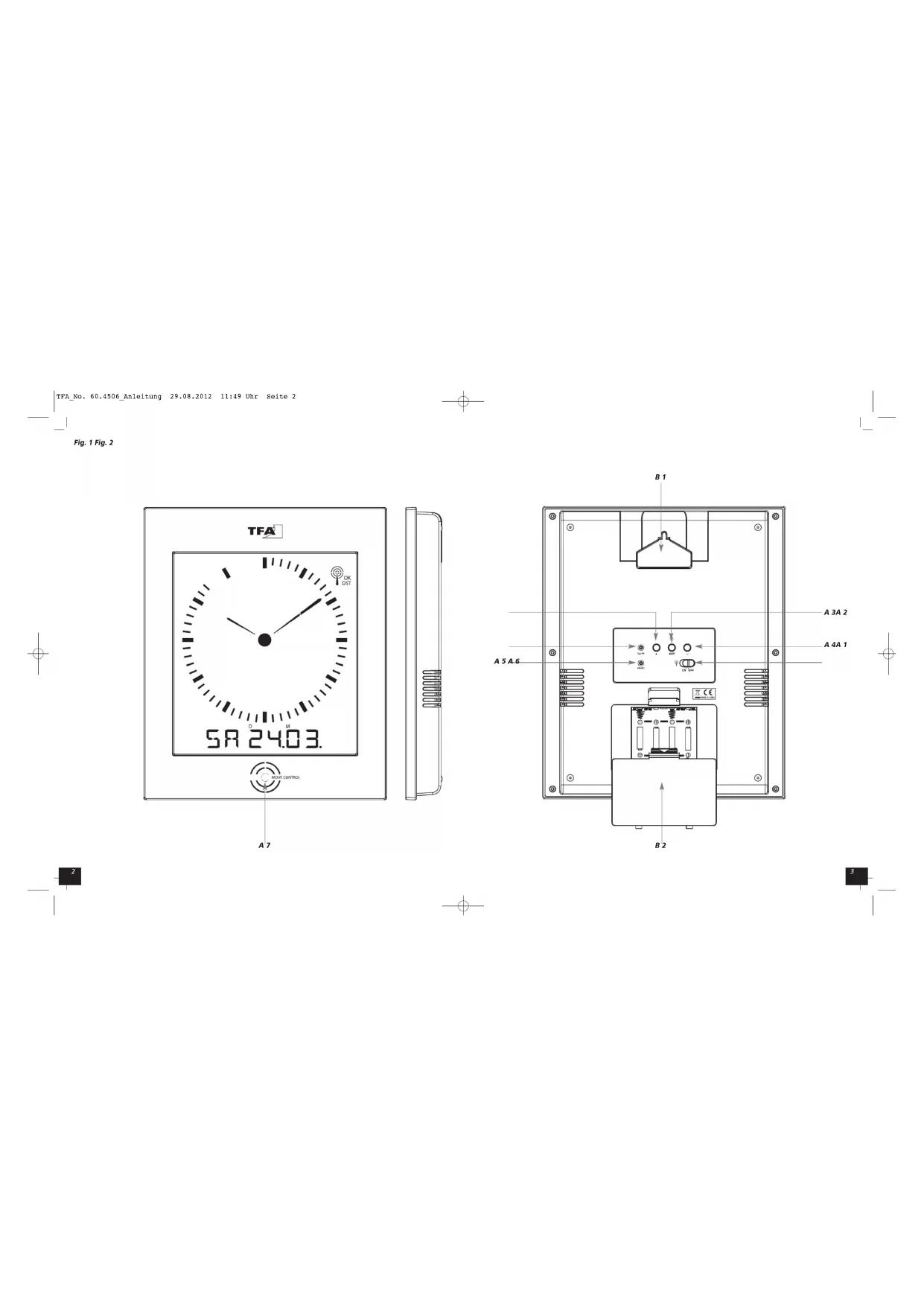

Fig. 1 Fig. 2

TFA OK DST 5A 24.03. A7

B 1 A 3A 2 A 4A 1 A 5 A 6 B 2

TPA No. 60.4506 Anleitung 29.08.2012 11:49 Uhr Seite 3

Funk-Wanduhr mit Raumklima

Vielen Dank, dass Sie sich für dieses Gerät aus dem Hause TFA entschieden haben.

1. Bevor Sie mit dem Gerät arbeiten

• Lesen Sie sich bitte die Bedienungsanleitung genau durch. So werden Sie mit Ihrem neuen Gerät vertraut, lernen alle Funktionen und Bestandtelle kennen, erfahren wichtige Details für die Inbetriebnahme und den Umgang mit dem Gerät und erhalten Tipps für den Störungsfall.
• Durch die Beachtung der Bedienungsanleitung vermeiden Sie auch Beschädigungen des Geräts und die Gefährdung Ihrer gesetzlichen Mängelrechte durch Fehlgebrauch.
• Für Schäden, die aus Nichtbeachtung dieser Bedienungsanleitung verursacht werden, übernehmen wir keine Haftung.
• Beachten Sie besonders die Sicherheitshinweise!
• Bewahren Sie diese Bedienungsanleitung gut auf!

2. Lieferumfang

• Funk-Wanduhr
• Batterien 4 x 1,5 V AA
• Bedienungsanleitung

3. Einsatzbereich und alle Vorteile Ihres neuen Gerätes auf einen Blick

• Analoge LCD Funkuhr mit höchster Genauigkeit
• Umlaufende Sekundenanzeige
- Anzeige von Datum und Wochentag (7 Sprachen), Innentemperatur und Luftfeuchtigkeit, Kalenderwoche oder digitaler Uhrzeit über Sensortaste
• Zeitzone und manuelle Einstellmöglichkeit

4. Zu Ihrer Sicherheit

• Das Produkt ist ausschließlich für den oben beschriebenen Einsatzbereich geeignet. Verwenden Sie das Produkt nicht anders, als in dieser Anleitung dargestellt wird.
  • Das eigenmächtige Reparieren, Umbauen oder Verändern des Gerätes ist nicht gestattet.
• Dieses Gerät ist nicht für medizinische Zwecke oder zur öffentlichen Information geeignet und nur für den privaten Gebrauch bestimmt.

Vorsicht!

Verletzungsgefahr:

• Bewahren Sie die Batterien und das Gerät außerhalb der Reichweite von Kindern auf.
• Batterien nicht ins Feuer werfen, kurzschließen, auseinander nehmen oder aufladen. Explosionsgefahr!
• Batterien enthalten gesundheitsschädliche Säuren. Um ein Auslaufen der Batterien zu vermeiden, sollten schwache Batterien möglichst schnell ausgetauscht werden. Verwenden Sie nie gleichzeitig alte und neue Batterien oder Batterien unterschiedlichen Typs. Beim Hantieren mit ausgelaufenen Batterien chemikalienbeständige Schutzhandschuhe und Schutzbrille tragen!

Wichtige Hinweise zur Produktsicherheit!

• Setzen Sie das Gerät keinen extremen Temperaturen, Vibrationen und Erschütterungen aus.
  • Vor Feuchtigkeit schützen

D

Funk-Wanduhr mit Raumklima

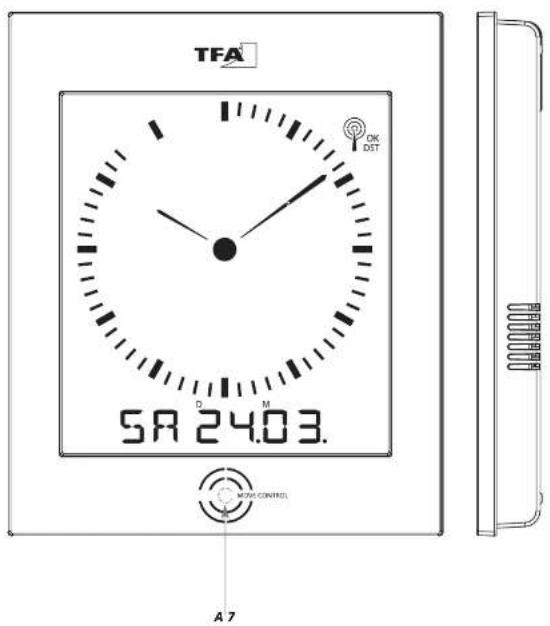

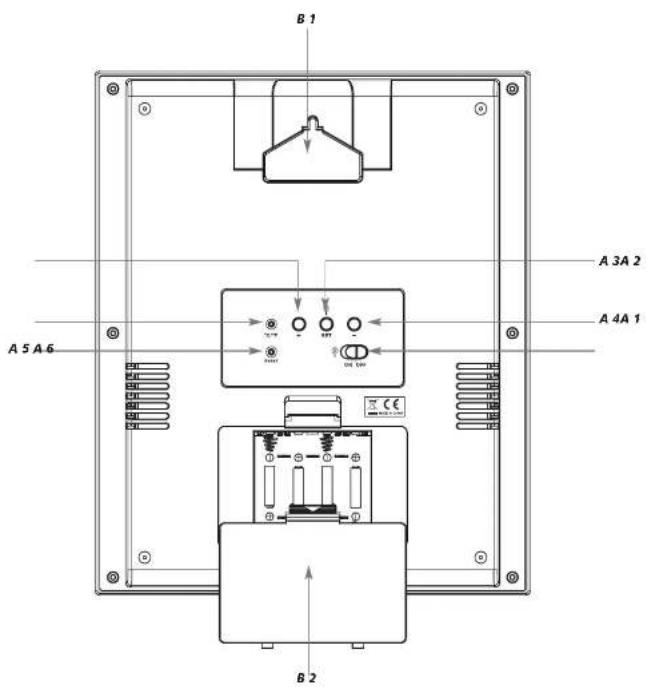

5. Bestandteile (Fig. 1 | Fig. 2)

Tasten

A1: °C/°F Knopf

A2: + Taste

A3: SET Taste

A4: - Taste

A5: RESET Knopf

A6: ON/OFF Schlebeschalter für DCF Empfang

A7: Sensortaste (vorne)

Gehäuse

B1: Wandaufhängung

B2: Batteriefach

6. Inbetriebnahme

• Ziehen Sie die Schutzfolie ab.
• Schieben Sie den ONIOFF Schiebeschalter auf ON.
- Öffnen Sie das Batteriefach und legen Sie die vier Batterien 1,5 V AA ein.
- Achten Sie auf die richtige Polarität beim Einlegen der Batterien.
• Schließen Sie das Batteriefach wieder.
- Es werden alle LCD Segmente kurz angezeigt.
- Während des Empfangs ist eine Tastenbedienung nicht möglich.
- Die Uhr versucht nun, das Funksignal zu empfangen und das DCF-Empfangszeichen blinkt. Wenn der Zeitcode nach 10-15 Minuten empfangen wurde, wird die funkgesteuerte Zeit angezeigt und das DCF-Empfangszeichen bleibt ständig im LCD stehen.
- Sollte kein Zeitcode empfangen worden sein, wird der Empfang jede Stunde erneut aktiviert.
- Sie können die Initialisierung auch manuell starten. Drücken Sie die SET Taste. Das DCF-Empfangszeichen blinkt. Drücken Sie die SET Taste noch einmal, um den Empfang zu stoppen. Das DCF-Empfangszeichen verschwindet.
- Möchten Sie, dass die Funkuhr wie eine normale Quarzuhr arbeitet, schieben Sie den ONIOFF Schiebeschalter auf OFF. Der Funkempfang ist ausgeschaltet.
- Es gibt drei verschiedene Empfangssymbole:

③ blinkt - Empfang aktiv

1. Brinkt - Empfang aktiv

bleibt stehen - Empfang erfolgreich

nur Sendemast - kein Empfang

- Falls die Funkuhr kein DCF-Signal empfangen kann (z.B. wegen Störungen, Übertragungsdistanz, etc.), kann die Zeit manuell eingestellt werden. Das DCF-Empfangszeichen verschwindet und die Uhr arbeitet dann wie eine normale Quarz-Uhr (siehe „Manuelle Einstellung von Uhrzeit und Kalender“).

7. Empfang der Funkzeit

Die Zeitübertragung erfolgt von einer Cäsum Atom-Funkuhr, die von der Physikälisch Technischen Bundesanstalt in Braunschweig betrieben wird. Die Abweichung beträgt weniger als 1 Sekunde in einer Million Jahren. Die Zeit ist kodiert und wird von Mainflingen in der Nähe von Frankfurt am Main durch ein DCF-77 (77.5 kHz) Frequenzsignal übertragen mit einer Reichweite von ca. 1.500 km. Ihre Funkuhr empfängt das signal, wandelt es um und zeigt immer die exakte Zeit an. Auch die Umstellung von Sommer- und Winterzeit erfolgt automatisch. Während der Sommerzeit erscheint „DST“ im Display. Der Empfang hängt hauptsächlich von der geographischen Lage ab. Im Normalfall sollten Innerhalb des Radius von 1.500 km ausgehend von Frankfurt bei der Übertragung keine Probleme auftauchen.

Funk-Wanduhr mit Raumklima

Bitte beachten Sie folgende Hinweise:

• Es wird empfohlen, einen Abstand von mindestens 1,5 – 2 Metern zu eventuell störenden Geräten wie Computerbildschirmen und Fernsehgeräten einzuhalten.
• In Stahlbetonbauten (Kellern, Aufbauten) ist das empfangene Signal natürlicherweise schwächer. In Extremfällen wird empfohlen, das Gerät in Fensternähe zu platzieren und/oder durch Drehen das Funksignal besser zu empfangen.
• Nachts sind die atmosphärischen Störungen meist geringer und ein Empfang ist in den meisten Fällen möglich. Ein einziger Empfang pro Tag genügt, um die Genauigkeit zu gewährleisten und Abweichungen unter 1 Sekunde zu halten. Der DCF-Signalempfang findet immer um Mitternacht statt.

8. Bedienung

• Halten Sie die + oder - Taste im jeweiligen Einstellmodus gedrückt, gelangen Sie in den Schnelllauf.
• Das Gerät verlässt automatisch den Einstellmodus, wenn länger als 60 Sekunden keine Taste gedrückt wird.

9. Manuelle Einstellung von Uhrzeit und Kalender

• Halten Sie die SET Taste für zwei Sekunden gedrückt

- DST, der Mittelpunkt und das Zeitzonen-Symbol (+ oben rechts) blinken im Display.

- Sie können nun mit der + Taste die Zeitzone einstellen. Die Zeitzoneneinstellung (+3/-3) wird benötigt, wenn das DCF Signal empfangen werden kann, die Zeitzone sich aber von der DCF- Zeit unterscheidet (z.B. +1=eine Stunde später).

- Bestätigen Sie die Eingabe mit der SET Taste

• Die Spracheinstellung für den Wochentag blinkt.

- Stellen Sie mit der + oder - Taste die gewünschte Spracheinstellung für den Wochentag ein: Englisch (EN), Deutsch (DE), Französisch (FR), Italienisch (IT), Spanisch (ES), Niederländisch (NE) und Russisch (RU). - Mit der SET Taste können Sie nun nacheinander das Jahr, das Datum mit Wochentag und die Uhrzeit ansteuern und mit der + oder - Taste einstellen. Wenn das Stundenformat und "CI"F blinken, können Sie die Temperatureinheit mit der - Taste auswählen und das 12- oder 24- Stundenformat mit der +Taste. Im 12h System erscheint PM ab 12 Uhr auf dem Display. Bei erfolgreichem Empfang des DCF-Signals (ON/OFF Schiebeschalter steht auf ON) wird die manuell eingestellte Zeit überschrieben.

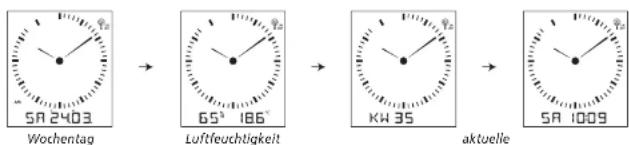

10. Display-Ansicht

- Mit der Sensor-Taste können Sie zwischen verschiedenen Varianten für die Displayanzeige wählen.

mit Datum und Temperatur Kalenderwoche mit digitaler Uhrzeit

• Für einen manuellen Displaywechsel bedecken Sie für eine Sekunde die Sensortaste mit ihrem Finger. Das Display wechselt nun durch die einzelnen Anzeigen. Sie können nun auswählen, welche Daueranzeige Sie haben möchten. Achtung: Die Anzeige schaltet erst um, wenn die Sensortaste wieder aufgedeckt wird.
• Zum Deaktivieren/Aktivieren der automatischen Anzeige bedecken Sie die Sensortaste für 4 Sekunden mit dem Finger. Das Symbol >>> im Display bedeutet, dass die Anzeige automatisch wechselt.
• Achtung: Der Sensor ist nur dann aktiv, wenn der Raum gut beleuchtet ist.

Funk-Wanduhr mit Raumklima

D

11. Temperaturanzeige

- Wenn im Display die Temperaturanzelge erscheint, drücken Sie die °C°F Knopf mit einem spitzen Gegenstand, um zwischen °C (Celsius) und °F (Fahrenheit) als Temperatureinheit auszuwählen.

12. Pflege und Wartung

- Reinigen Sie das Gerät mit einem weichen, leicht feuchten Tuch. Keine Scheuer- oder Lösungsmittel verwenden! - Entfernen Sie die Batterien, wenn Sie das Gerät längere Zeit nicht verwenden. - Bewahren Sie Ihr Gerät an einem trockenen Platz auf.

12.1 Batteriewechsel

• Sobald die Anzeige schwächer wird, wechsel Sie bitte die Batterien.
• Öffnen Sie das Batteriefach und legen Sie vier neue Batterien 1,5 V AA ein.
• Achten Sie auf die richtige Polarität beim Einlegen der Batterien.
• Schließen Sie das Batteriefach wieder.

13. Fehlerbeseitigung

Problem Lösung

Keine Anzeige auf dem Gerät → Batterien polrichtig einlegen

→ Batterien wechseln

Kein DCF Empfang → ON/OFF Schiebeschalter auf ON stellen

→ SET Taste kurz drücken
→ RESET Knopf mit einem spitzen Gegenstand drücken
→ Anderen Aufstellort für das Gerät wählen
→ Uhrzeit manuell einstellen
→ Empfangsversuch in der Nacht abwarten
→ Beseitigen der Störquellen
→ Neuinbetriebnahme des Gerätes gemäß Anleitung

Sensortaste reagiert nicht

→ Sensortaste nur kurz bzw. 4 Sekunden bedecken und wieder aufdecken. Finger nicht auf der Sensortaste lassen!
→ Taste großflächig abdecken
→ Baum gut beleuchten

Unkorrekte Anzeige → Batterien wechseln

Wenn Ihr Gerät trotz dieser Maßnahmen immer noch nicht funktioniert, wenden Sie sich an den Händler, bei dem Sie das Produkt gekauft haben.

14/Entsdrung

Dieses Produkt wurde unter Verwendung hochwertiger Materialen und Bestandteile hergestellt, die recycelt und wiederverwendet werden können.

Batterien und Akkus dürfen keinesfalls in den Hausmüll!
Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien und Akkus zur umweltgerechten Entsorgung beim Handel oder entsprechenden Sammelstellen gemäß nationaler oder lokaler Bestimmungen abzugeben.
Die Bezeichnungen für enthaltene Schwermetaile sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei

TPA No. 60.4506 Anleitung 29.08.2012 11:49 Uhr Seite 5

Funk-Wanduhr mit Raumklima

Dieses Gerät ist entsprechend der EU-Richtlinie über die Entsorgung von Elektronik-Altgeräten (WEEB) gekennzeichnet.

Dieses Produkt darf nicht mit dem Hausmüll entsorgt werden. Der Nutzer ist verpflichtet, das Altgerät zur unweltgeverchten Entsorgung bei einer ausgewiesenen Annahmestelle für die Entsorgung von Elektro- und Elektronikgeräten abzugehen.

15. Technische Daten

Spannungsversorgung: Batterien 4 x 1.5 V AA (inklusive)

Messbereich Temperatur: -10°C...+50 °C (+14 °F...+122°F)

Auflösung: 0,1 °C (0,1 °F)

Messbereich Lutteuchtigkeit: 5%...99%

Autlösung: 1 %

Anzeige von LO:HI: Messungen liegen außerhalb der Messbereiche

Gehausemäße: 220 x 31 x 265 mm

Gewicht: 694 g (nur das Gerät)

TFA Dostum GmbH & Co. KG, Zum Oursberg 12, D-97577 Wertheum
Diese Anleitung oder Ausgänge daraus dürfen nur mit Zusammung von TFA Desmern veröffentlichter werden. Die technischen Daten entsprechend dem Stand bei Drucklegung und können ohne wochere Deutscheinigung geändert werden.
EU-Konlomitsüssekläung
Wir erkläret Internet, dass diese Fuktanlage die wesentlichen Auforderungen der R&TTE Direktive 1998/EG erfüllt.
Eine Kapie der unterschriebenen und mit Datum verzeheten Konformitätserklärung erhalten Sie auf Anfrage unter infizierta dasmann.de. www.da-dasmann.de 06/12
