Tipo di prodotto	Orologio da parete radiocontrollato con visualizzazione del clima ambientale
Marca	TFA
Modello	60.4506
Dimensioni (L × A × P)	220 × 265 × 31 mm
Peso	684 g (solo dispositivo)
Alimentazione	4 batterie 1,5 V AA (incluse)
Intervallo di misura della temperatura	-10°C a +50°C (14°F a 122°F), risoluzione 0,1°
Intervallo di misura dell'umidità	5% a 99%, risoluzione 1%
Display	LCD analogico con data, giorno della settimana (7 lingue), temperatura, umidità, settimana o ora digitale
Ricezione radio	Segnale DCF-77 (77,5 kHz), portata ~1500 km, commutazione automatica ora legale/invernale
Funzioni speciali	Tasto touch per alternare visualizzazioni, fuso orario regolabile (±3h), modalità 12/24h, visualizzazione rotante dei secondi
Regolazione manuale	Possibile per ora, data, fuso orario, lingua dei giorni
Materiale della custodia	Plastica
Colore	Non specificato (probabilmente nero o bianco)
Utilizzo previsto	Uso privato, interno, fissaggio a parete
Manutenzione e pulizia	Panno morbido e umido, non usare prodotti abrasivi. Rimuovere le batterie in caso di inutilizzo prolungato.
Sicurezza	Non smontare, tenere fuori dalla portata dei bambini, non esporre a umidità o temperature estreme
Batterie	Non ricaricare, cortocircuitare o gettare nel fuoco. Sostituire con batterie dello stesso tipo.
Pezzi di ricambio e riparabilità	Non specificato (consultare il venditore)
Informazioni generali	Conforme alle norme UE (WEEE). Prodotto da TFA Dostmann.

Domande frequenti - 60.4506 TFA

Come impostare manualmente l'ora sull'orologio TFA 60.4506?

Premere il tasto SET per due secondi. Quindi utilizzare i tasti + o - per regolare il fuso orario, la lingua, l'anno, la data e l'ora. Confermare ogni passaggio con SET. Se la ricezione DCF è attiva, l'ora manuale verrà sostituita al ricevimento di un segnale riuscito.

Cosa fare se l'orologio non riceve il segnale DCF?

Controllare che l'interruttore ON/OFF sia su ON. Premere brevemente SET per riavviare la ricezione. Allontanare l'orologio da fonti di disturbo (computer, TV). Posizionarlo vicino a una finestra. Se il problema persiste, eseguire una regolazione manuale dell'ora.

Come cambiare le batterie dell'orologio?

Aprire il vano batterie sul retro. Rimuovere le vecchie batterie e inserire quattro nuove batterie 1,5 V AA rispettando la polarità. Richiudere il vano. Sostituire le batterie non appena il display si affievolisce.

Come utilizzare il tasto touch per cambiare la visualizzazione?

Coprire il tasto touch situato sul fronte con il dito per circa 1 secondo. Il display scorre tra le opzioni (giorno della settimana, umidità, settimana, data, ora digitale). Rimuovere il dito per selezionare la visualizzazione. Per disattivare la modalità automatica, coprire il tasto per 4 secondi.

Quali sono i simboli di ricezione DCF?

Il simbolo lampeggia: ricezione attiva. Il simbolo fisso: buona ricezione. Simbolo di torre: nessuna ricezione. Se non viene ricevuto alcun segnale, l'orologio funziona come un normale orologio al quarzo.

L'orologio mostra la temperatura in Celsius o Fahrenheit?

Per impostazione predefinita, la visualizzazione è in Celsius. Per passare a Fahrenheit, premere il pulsante °C/°F con un oggetto appuntito (come una graffetta). L'unità cambierà nella visualizzazione della temperatura.

Come pulire l'orologio TFA 60.4506?

Utilizzare un panno morbido e umido. Non utilizzare mai prodotti abrasivi o solventi. Se non si utilizza l'apparecchio per un lungo periodo, rimuovere le batterie e conservarlo in un luogo asciutto.

Cosa fare se il tasto touch non risponde?

Assicurarsi che il tasto sia completamente coperto dal dito. La stanza deve essere ben illuminata. Scoprire nuovamente il tasto, quindi coprirlo brevemente per circa 4 secondi. Non tenere il dito premuto continuamente.

Come impostare la visualizzazione automatica o manuale?

Per impostazione predefinita, la visualizzazione alterna automaticamente tra le diverse viste (simbolo >>>). Per fissare una visualizzazione, coprire il tasto touch per 1 secondo fino a vedere la visualizzazione desiderata, quindi rimuovere il dito. Per tornare alla modalità automatica, coprire il tasto per 4 secondi fino a quando il simbolo >>> riappare.

L'orologio passa automaticamente all'ora legale?

Sì, se la ricezione DCF è attiva, il passaggio all'ora legale e invernale è automatico. L'indicazione DST appare sullo schermo in estate. Se si utilizza la regolazione manuale, è necessario regolare l'ora manualmente.

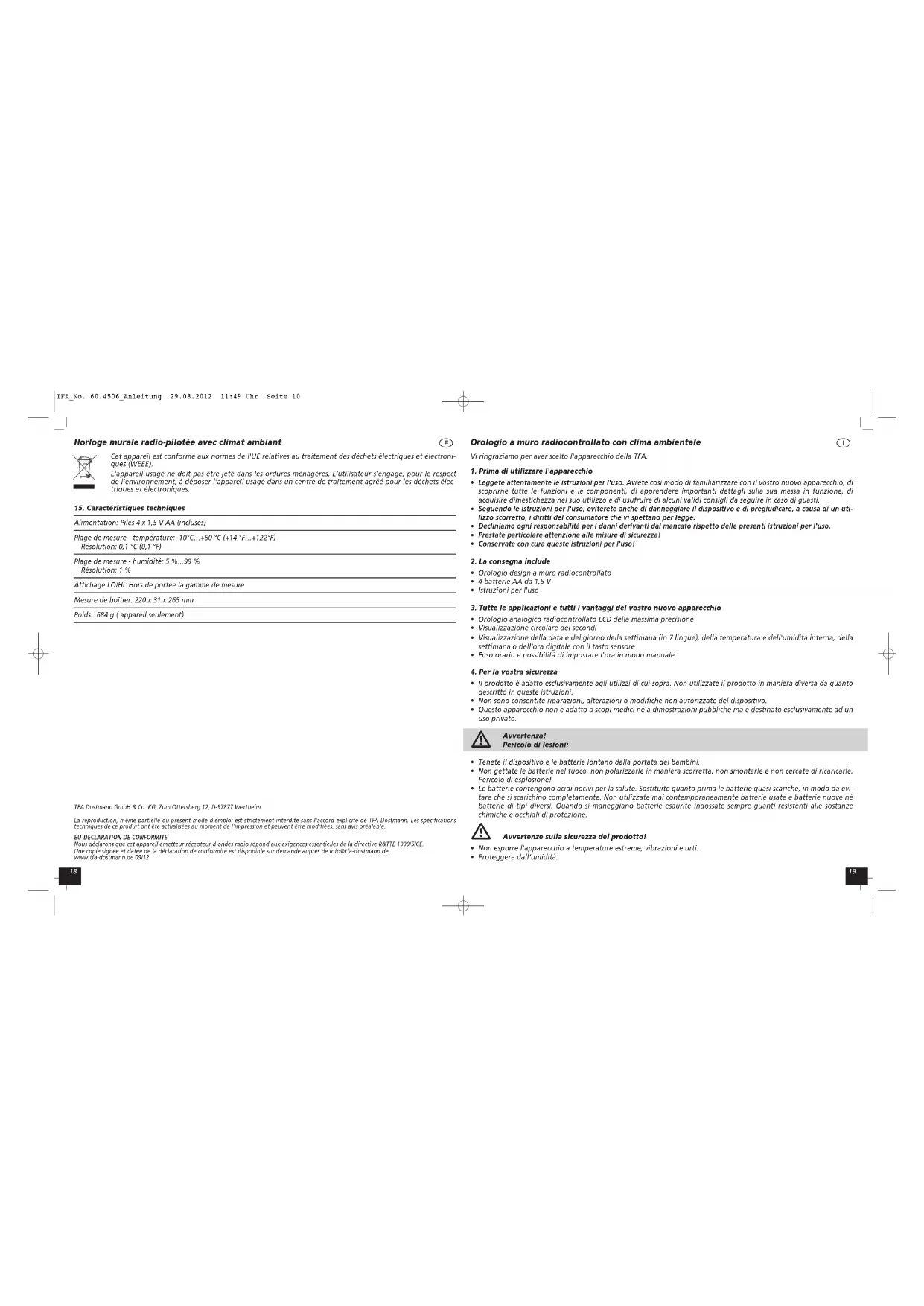

MANUALE UTENTE 60.4506 TFA

Orologio a muro radiocontrollato con clima ambientale

Vi ringraziamo per aver scelto l'apparecchio della TFA.

1. Prima di utilizzare l'apparecchio

• Leggete attentamente le istruzioni per l'uso. Avrete così modo di familiarizzare con il vostra nuovo apparecchio, di scoprirne tutte le funzioni e le componenti, di apprendere importanti dettagli sulla sua messa in funzione, di acquisire dimestichezza nel suo utilizzo e di usufruire di alcuni validi consigli da seguire in caso di guasti.
• Seguendo le istruzioni per l'uso, eviterete anche di danneggiare il dispositivo e di pregiudicare, a causa di un utilizzo scorretto, i diritti del consumatore che vi spettano per legge.
• Decliniamo ogni responsabilità per i danni derivanti dal mancato rispetto delle presenti istruzioni per l'uso.
• Prestate particolare attenzione alle misure di sic
• Conservate con cura queste istruzioni per l'uso!

2. La consegna include

• Orologio design a muro radiocontrollato
  • 4 batterie AA da 1,5 V
• Istruzioni per l'uso

3. Tutte le applicazioni e tutti i vantaggi del vostro nuovo apparecchio

• Orologio analogico radiocontrollato LCD della massima precisione
• Visualizzazione circolare dei secondi
• Visualizzazione della data e del giorno della settimana (in 7 lingue), della temperatura e dell'umidità interna, della settimana o dell'ora digitale con il tasto sensore
• Fuso orario e possibilità di impostare l'ora in modo manuale

4. Per la vostra sicurezza

• il prodotto è adatto esclusivamente agli utilizzi di cui sopra. Non utilizzate il prodotto in maniera diversa da quanto descritto in queste istruzioni.
• Non sono consentite riparazioni, alterazioni o modifiche non autorizzate del dispositivo.
• Questo apparecchio non è adatto a scopi medici né a dimostrazioni pubbliche ma è destinato esclusivamente ad un uso privato.

Avvertenza! Pericolo di lesioni:

• Tenete il dispositivo e le batterie lontano dalla portata dei bambini.
• Non gettate le batterie nel fuoco, non polarizzarle in maniera scorretta, non smontarle e non cercate di ricaricarle. Pericolo di esplosione!
• Le batterie contengono acidi nocivi per la salute. Sostituite quanto prima le batterie quasi scariche, in modo da evitare che si scarichino completamente. Non utilizzate mai contemporaneamente batterie usate e batterie nuove né batterie di tipi diversi. Quando si maneggiano batterie esaurite indossate sempre guanti resistenti alle sostanze chimiche e occhiali di protezione.

Avvertenze sulla sicurezza del prodotto!

- Non esporre l'apparecchio a temperature estreme, vibrazioni e urti. - Proteggere dall'umidità.

Orologio a muro radiocontrollato con clima ambientale

1. Componenti (Fig. 1 / Fig. 2)

Tasti

A1: Bottone °C/°F

A2: Tasto +

A3: Tasto SET

A4: Tasto

A5: Bottone RESET

A6: Commutatore ONIOFF per ricezione DCF

A7: Tasto sensore (anteriore)

Struttura esterna

B1: Montaggio a parete

B2: Vano batterie

1. Messa in funzione

• Rimuovere il foglio protettivo del display.

• Soingere il commutatore ON/OFF verso ON.

- Aprire il vano batterie e inserire quattro batterie AA da 1,5 V.

- Accertarsi di aver rispettato la corretta polarità.

• Richiudete il vano batteria.

- Tutti i segmenti LCD appaiono contemporaneamente.

• Durante il ricevimento non è possibile l'utilizzo dei tasti.

• L'orologio inizia a ricevere il segnale radio e il simbolo della ricezione del segnale DCF lampeggia. Se entro 10-15 minuti l'orologio riceve il time-code, sul display vengono visualizzati l'ora radiocontrollata e il simbolo della ricezione del segnale DCF.

• In caso di mancata ricezione del segnale, ogni ora la ricezione viene riattivata.

- È possibile avviare l'inizializzazione manuale. Premete il tasto SET. Il simbolo della ricezione del segnale DCF lampeggia. Premete il tasto SET di nuovo, per arrestare il ricezione del segnale. Il simbolo della ricezione del segnale scompare.

- Se si desidera che l'orologio radiocontrollato funzioni come un normale orologio al quarzo, spingere l'interruttore ON I OFF verso OFF. La ricezione rimane spenta.

• ECI sono 3 simboli di recezioni differenti:

lampeggia - ricezione attiva

① resta fisso - ricezione molto buona

solo l'antenna - Nessuna ricezione DCF

- Nel caso in cui l'orologio non riesca a ricevere il segnale DCF (a causa di guasti, della distanza di trasmissione, ecc.), l'ora può essere impostata manualmente. L'orologio funziona come un normale orologio al quarzo (vedi: Impostazione manuale dell'ora e della data).

1. Informazioni dell'ora radio controllata DCF

L'ora viene trasmessa da un orologio atomico al cesio gestito dal Physikalisch Technische Bundesanstalt di Braun-schweig. La deviazione è inferiore a 1 secondo in un milione di anni. L'ora è codificata e trasmessa da Mainflingen vicino Francoforte con un segnale a frequenza DCF -77 (77,5 kHz) entro un raggio a 1.500 km. L'orologio radiocontrollato riceve il segnale, lo verte per visualizzare l'ora precisa sia con l'ora legale sia con l'ora solare. Durante il periodo estivo "DST" appare sul display. La qualità delle ricezione dipende molto dalla posizione geografica. In condizioni normali non dovrebbero esseri problemi di ricezione entro un raggio di trasmissione di 1.500 km da Francoforte.

① Orologio a muro radiocontrollato con clima ambientale

①

Rispettate le norme elencate qui di seguito:

- La distanza raccomandata da qualsiasi fonte di interferenza come monitor di computer o televisori deve essere di almeno 1.5 - 2m.

- All'interno di strutture in cemento armato (seminterrati, sovrastrutture) la ricezione del segnale è naturalmente più debole. In casi estremi si consiglia di sistemare l'unità vicino ad una finestra per ottenere una migliore ricezione del segnale.

- Durante le ore notturne, le interferenze dovute ad agenti atmosferici sono normalmente meno influenti, e la ricezione è possibile nella maggior parte dei casi. Una singola ricezione giornaliera è sufficiente a garantire la precisione e a mantenere la deviazione al di sotto di un secondo. La ricezione del segnale DCF avviene sempre a mezzanotte.

1. Uso

- Tenete premuto il tasto + o - in modalità impostazione per procedere velocemente

- L'apparecchio esce automaticamente dalla modalità impostazione se non si preme alcun tasto per più di 60 secondi.

1. Impostazione manuale dell'ora e della data

• Tenete premuto per due secondi il tasto SET.

- DST, il punto centrale e il simbolo del fuso orario (+ alto a destra) lampeggiano.

- Impostate con il tasto + o - il fuso orario (+3/-3). L'impostazione del fuso orario è necessaria se è possibile ricevere il segnale DCF ma il fuso orario si distingue dall'ora DCF (p.e. 1 = un'ora più tardi).

- Confermare con il tasto SET.

• L'impostazione della lingua lampeggia.

- impostate con il tasto + o - la lingua desiderata: ingiese (EN), Tedesco (GE), Francese (FR), Italiano (IT), Spagnolo (SP), Olandese (NE) e Russo (RU).

- Con il tasto SET è possibile modificare in successione le impostazioni l'anno, la data con il giorno della settimana e il tempo. Impostare con il tasto + o -. Se il sistema orario e "CIF lampeggia, impostare con il tasto – l'unità della temperatura e con il tasto + il sistema orario. Il sistema orario può essere impostato su 12 o 24 ore (se si imposta il sistema orario di 12 ore viene visualizzato "PM" sul display dopo mezzogiorno).

- In caso di corretta ricezione (spingere l'interruttore ON/OFF verso ON), l'ora impostata in modalità manuale viene sostituita.

1. Visualizzazione del display

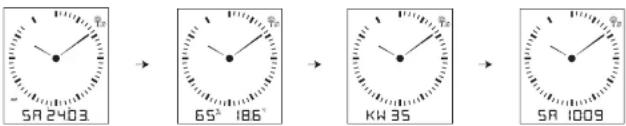

- Con il tasto sensore, è possibile scegliere tra varie opzioni per la visualizzazione.

SA 24:03 → 65° 186° → KW 35 → SA 1009

Data con giorno Umidità Settimana Ora con giorno della settimana e temperatura dell'anno della settimana

- Per modificare manualmente la visualizzazione, coprire un secondo il tasto sensore con un dito. Le modalità di visualizzazione scorrono sul display. Adesso è possibile selezionare la visualizzazione continua che si desidera. Attenzione: Il display cambia solo quando il tasto sensore è rivelato.

- Per disattivare l'attivare la visualizzazione automatica, coprire il tasto sensore con il dito per quattro secondi. Il simbolo >>> sul display indica che la visualizzazione commuta automaticamente.

- Attenzione: Il tasto sensore è attivo solo se la stanza è ben illuminata.

Orologio a muro radiocontrollato con clima ambientale

11. Visualizzazione della temperatura

- Quando appare la visualizzazione della temperatura, premete il tasto °C/F con un oggetto appuntito. È possibile scegliere fra la visualizzazione della temperatura in °C (Celsius) o °F (Fahrenheit).

12. Cura e manutenzione

- Per pulire l'apparecchio utilizzare solo un panno morbido leggermente inumidito. Non usare solventi o abrasivi. - Rimuovere le batterie, se non si utilizza l'apparecchio per un periodo prolungato. - Collocare il dispositivo in un luogo asciutto.

12.1 Sostituzione delle batterie

- Cambiare le batterie se il display diventa più debole. - Aprire il vano batterie e inserire quattro batterie nuove AA da 1,5 V. - Accertarsi di aver rispettato la corretta polarità. - Richiudete il vano batteria.

13. Guasti

Problema Risoluzione del problema

Nessuna indicazione sui dispositivo → Inserite la batteria con le polarità giuste → Cambiare le batterie

Nessuna ricezione DCF → Spingere l'interruttore ON/OFF verso ON

→	Premete il tasto SET
→	Premete il tasto RESET con un oggetto appuntito
→	Cercate nuove posizioni per il dispositivo
→	Inserire l'orologio manualmente
→	Attendere il tentativo notturno di ricezione
→	Eliminate fonti di interferenza.
→	Riavviate il dispositivo secondo le istruzioni

Il tasto sensore non risponde	→ Coprire e scoprire per quattro secondi il tasto sensore. Non lasciare il dito sul tasto sensore
	→ Fare attenzione a coprire tutto il tasto sensore
	→ Iluminare bene la stanza

Indicazione non corretta

Qualora il vostro apparecchio continui a non funzionare nonostante queste procedure, rivolgetevi al rivenditore presso il quale lo avete acquistato.

14. Smaltimento

Questo prodotto è stato realizzato utilizzando materiali e componenti di alta qualità che possono essere riciclati e riutilizzati.

È assolutamente vietato gettate le batterie tra i rifiuti domestici.

In qualità di consumatori, siete tenuti per legge a consegnare le batterie usate al negoziante o ad altri enti preposti al riciclaggio in conformità alle vigenti disposizioni nazionali o locali, ai fini di uno smaltimento ecologico.

Le sigle dei metalli pesanti contenuti sono: Cd=cadmio, Hg=mercurio, Pb=piombo

Orologio a muro radiocontrollato con clima ambientale

Questo apparecchio è etichettato in conformità alla Direttiva UE sullo smaltimento delle apparecchiature elettriche ed elettroniche (WEEE).

Questo prodotto non deve essere smaltito insieme ai rifiuti domestici. Il consumatore è tenuto a consegnare il vecchio apparecchio presso un punto di raccolta per lo smaltimento di apparecchiature elettriche ed elettroniche ai fini di uno smaltimento ecologico.

1. Dati tecnici

Alimentazione: 4 batterie AA da 1,5 V (incluse)

Campo di misura - temperatura: -10^...+50^ ( +14^...+122^ )Risoluzione: 0,1^ ( 0,1^ )

Campo di misura - umidità: 5%...99% Risoluzione: 1%

Indicazione LOIHI: Misurazione fuori dal campo di misura

Dimensioni esterne: 220 × 31 × 265 mm

Peso: 684 g (solo apparecchio)

TFA Dostmann GmbH & Co. KG, Zum Ottersberg 12, D-97877 Werthein. È vietota la pubblicazione delle presenti istruzioni o di parti di esse senza una precedente autorizzazione della TFA Dostmann. I dati tecnici corrispondono allo stato del prodotto al momento della stampa e passono cambiare senza preavviso.

DICHIARAZIONE DI CONFORMITÀ 'UE

Con la presente dichiariamo che questo impianto radio adempie alle prescrizioni sostanziali della direttiva R&TTE 1999ISCE. Una copia firmata e dotata della Dichiarazione di Conformità è disponibile, su richiesta all'inidirizzo [e-mail]. www.tfa-dostmann.de 09/12
