Produkttyp	Wärmeschrank
Marke	Bartscher
Modell	WBS1600 I3HR
Versorgungsspannung	220-240 V, 50-60 Hz
Maximale Leistungsaufnahme	800 W (je nach Version: 400 W / 600 W / 800 W)
Maximaler Stromverbrauch	3,5 A
Netzkabel	H05RN-F 3x1,5 mm²
Maximale Spannungsschwankung	±10%
Maximale Frequenzabweichung	±1% dauerhaft, ±2% kurzzeitig
Hauptfunktionen	Warmhalten von Speisen, Beleuchtung durch Heizlampen
Bedienung	Ein-/Ausschalter (I/O) und Bereitschaftsschalter (P)
Verwendung	Professionelle Nutzung (Gastronomie)
Elektroinstallation	Anschluss an eine Schutzkontaktsteckdose, Sicherungsautomat der Kategorie III
Wartung	Außenreinigung mit heißem Wasser und neutralem Reinigungsmittel nach Trennung vom Netz
Sicherheit	Verbrennungsgefahr; nicht ohne Schutzhandschuhe anfassen; elektrische Eingriffe nur durch qualifizierten Elektriker
Typenschild	Im Gerät, oberer rechter Teil des Heizpaneels
Entsorgung	Demontage gemäß örtlichen Vorschriften; Recycling
Konformität	Sicherheits- und Brandschutznormen des Einsatzlandes

Häufig gestellte Fragen - WBS1600 I3HR BARTSCHER

Wie schalte ich den Wärmeschrank ein?

Schließen Sie das Gerät über den vorgeschalteten Schalter an, drücken Sie dann die Taste A in Position I. Die Einschaltung wird durch eine Kontrollleuchte angezeigt.

Wie reinige ich den Wärmeschrank?

Trennen Sie das Gerät vor der Reinigung immer vom Netz. Verwenden Sie heißes Wasser und ein neutrales Reinigungsmittel mit einer weichen Bürste oder einem Schwamm. Spülen Sie mit einem feuchten Tuch nach.

Kann ich den Wärmeschrank zum Garen von Speisen verwenden?

Nein, dieses Gerät ist nur zum Warmhalten von Speisen bestimmt. Jede andere Verwendung gilt als unsachgemäß und gefährlich.

Welche Versorgungsspannung wird benötigt?

Das Gerät arbeitet mit einer Spannung von 220-240 V bei einer Frequenz von 50-60 Hz. Überprüfen Sie vor dem Anschluss die Kompatibilität.

Was tun bei einer Störung?

Trennen Sie das Gerät sofort vom Netz und kontaktieren Sie einen qualifizierten Techniker. Führen Sie keine Reparaturen selbst durch.

Muss ich das Gerät vor der Reinigung vom Netz trennen?

Ja, unbedingt. Trennen Sie das Gerät immer vor jeder Reinigungs- oder Wartungsarbeit vom Netz.

Wo befindet sich das Typenschild?

Das Typenschild befindet sich im Inneren des Geräts, im oberen rechten Teil des Heizpaneels.

Welche Sicherheitsvorkehrungen sind wichtig?

Vermeiden Sie jeglichen Kontakt mit heißen Teilen (Verbrennungsgefahr). Nur ein qualifizierter Elektriker darf an den elektrischen Anschlüssen arbeiten. Das Gerät muss an eine Schutzkontaktsteckdose angeschlossen werden.

Kann ich das Gerät dauerhaft eingeschaltet lassen?

Ja, das Gerät ist für Dauerbetrieb ausgelegt, es wird jedoch empfohlen, es bei längerer Nichtbenutzung vom Netz zu trennen.

Wie entsorge ich das Gerät am Ende seiner Lebensdauer?

Zerlegen Sie das Gerät gemäß den in Ihrem Land geltenden Vorschriften und führen Sie die Materialien dem entsprechenden Recycling zu.

BEDIENUNGSANLEITUNG WBS1600 I3HR BARTSCHER

WärMEBRÜCKE22-22BETRIEBSANLEITUNG2

FR

ETAGERE2CENTRALE2CHAUFFANTE22-22MANUEL2D'INSTALLATION

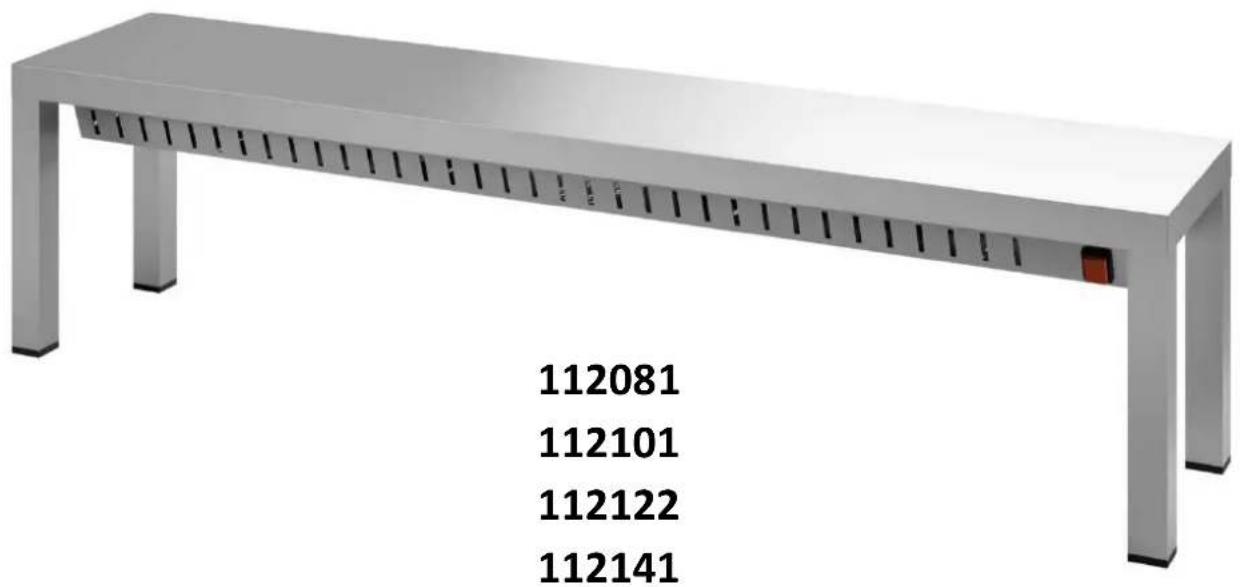

112081
112101
112122
112141
112161
112181
112201

ISTRUZIONI2ORIGINALI/ORIGINAL2INSTRUCTIONS/ORIGINALBETRIEBSANLEITUNG/INSTRUCTIONS2ORIGINAUX2222222

2

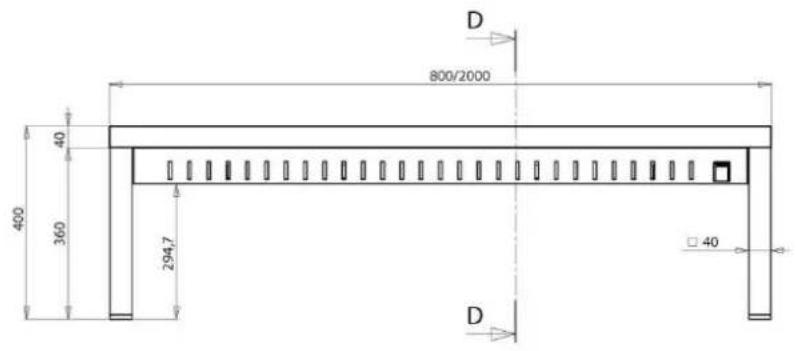

SCHEMA2DI2INSTALLAZIONE2
INSTALLATION2DIAGRAM2
INSTALLATIONSPLAN2
SCHEMA2D'INSTALLATION2

D-D

2
2

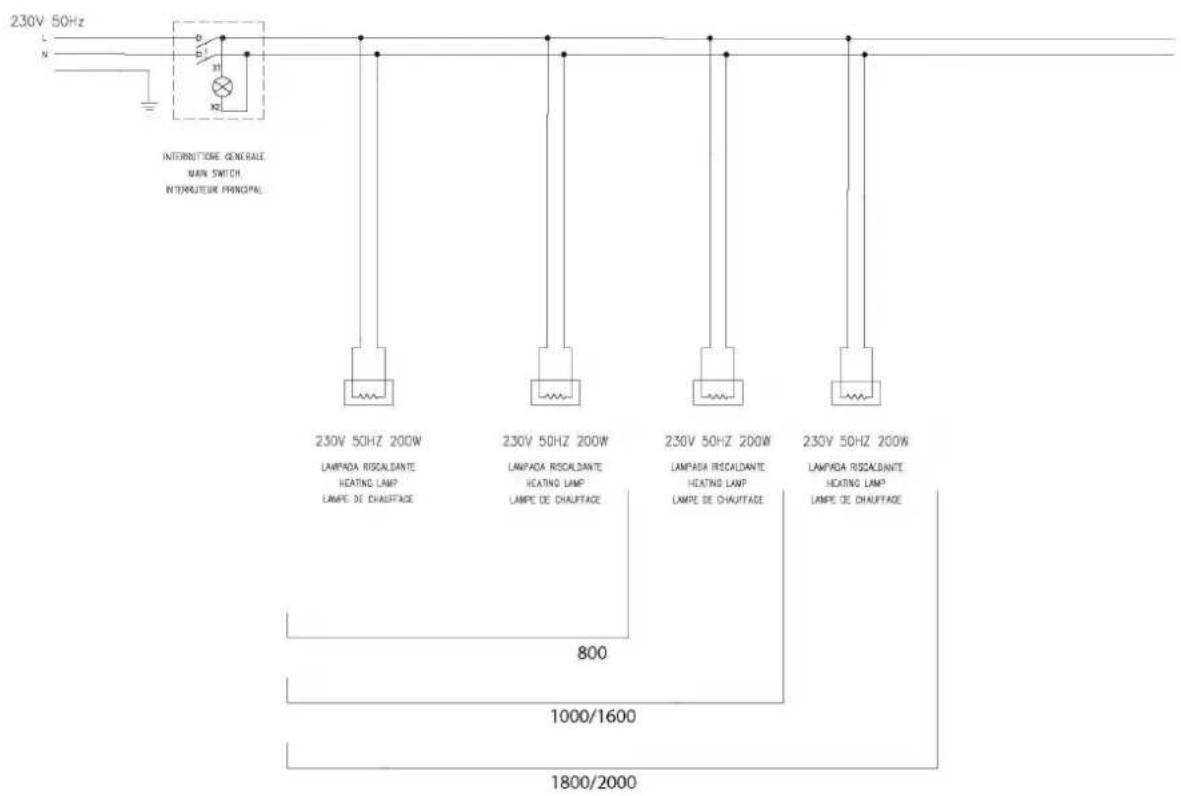

SCHEMA2ELETTRICO2
WIRING2DIAGRAM2
SCHALTPLAN2
CABLAGE2
2

1. PRE7ESSE
2. %ATI TE+NI+I
3. INSTALLAZINE E 7ESSA IN SERVIZI9
4. N9R7E GENERALI
5. UTILIZZ9%ELL'APPARE++HIATURA
6. S7ALT17ENT9

1.2222PREMESSE2

1. EINLEITUNG
2. TE+HNIS+HE %ATEN
3. INSTALLATION UN% INBETRIEBNAHME
4. ALLGEMEINE SI+HERHEITSVORS+HRIFTEN
5. GERATEBENutzUNG
6. ENTSORGUNG/ RE+Y+LING %ES GERÄTES

1.2222EINLEITUNG2

In thisom Absatz werden die verwendeten Symbole beschrieben, die das Geratemodell, die Haftung und die Urheberrechte kennzeichen.

%as vorliegende Handbuch betriff die Wärmebrücken.

Weitere Informationen finden Sie im Abschnitt "Technische %aten" (2).

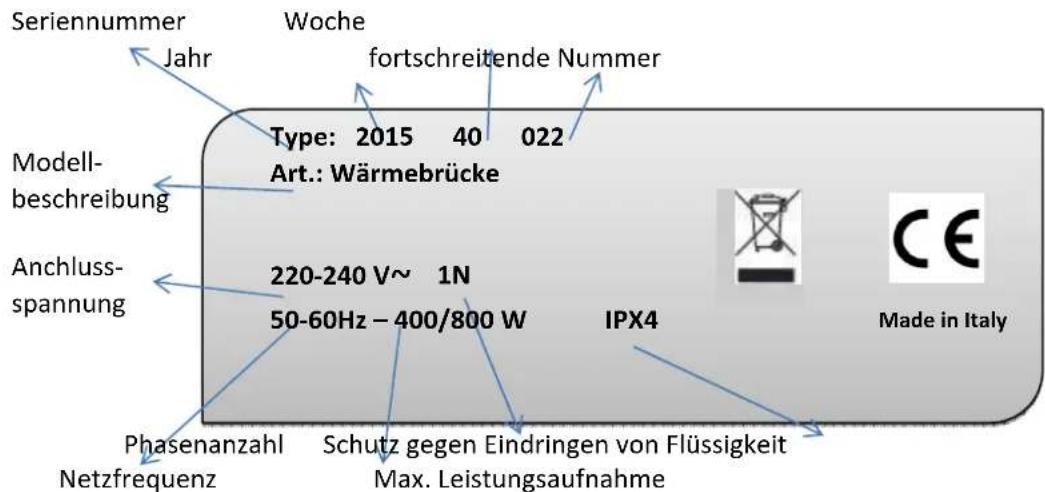

TYPENSCHILD2

%as Typenschild enthalt die technischen und die Kenndaten des Gerätes.

%as Typenschild befindet sich im Korpus oben rechts darüber dem Heizkorper

ACHTUNG!

% ie + E Markierungarf nicht entfernt,beschädigt oder unleserlich gestaltet werden.
Beziehen Sie sich auf die in der +E Markierung des Gerates enthaltenen % aten für den Kontakt mit dem Hersteller.

Bei der Verschrottung des Gerätes muss die +E Markierung zerstört werden.

%as vorliegende Handbuch ist ausschließlich für den Benutzer zum Nachschlagen bestimmt. %er Inhalt kann fristlos geändert werden. %er Hersteller kann die Herstellung des Gerätes beenden sowie verändern und ist nicht dazu verpflichtet, die Veränderung vorherigen Produkten durchzuführen. %er Hersteller leht eine Haftung für möglich im Handbuch enthaltene Unrichtigkeiten ab, die %ruck- oder Übersetzungsfehlern zu zuschreiben sind.

Es wird jeder Haftung fur Schaden und Betriebsstörungen zurückgewiesen, die verursacht wurden durch:

• Nichteinhaltung der Anweisungen these Handbuches;
  Unbefugte Änderung oder Eingriffe;
  Von nicht spezialisierten Technikern vorgenommene Eingriffe;
  Mangelnde Wartung;
  Missbrauchliche Verwendung des Gerätes;
  Außergewöhnliche unvorhersehbare Umstände;

• Nichtanwendung der im Benutzungsland geltenden Bestimmungen zur Sicherheit, Hygiene und Gesundheit am Arbeitsplatz.
  Kundenüberwachung, dass sein Personal die gegebenen Anweisungen verstanden hat, insbesondere was die Aspekte der Sicherheit und Brandprüvention bei der Benutzung des Gerätes betriff.

2.

TECHNISCHE DATEN

WärMEBRUCKEN	2L	3L	4L
Anschlusspannung	V 220-240 220-240		220-240
Frequenz	Hz 50-60 50-60		50-60
Max. Leistungsaufnahme	W 400 600		800
Max. Stromaufnahme	A 1,8	2,6	3,5
Anschlusskabel	Mmq-H05RN-F	3x1,5	3x1,5
Max Spannungsschwankung		+/- 10%	+/- 10%
Max Frequenzschwankung	fortlaufend	+/-1%	+/-1%
Max Frequenzschwankung	Kurzer Zeitraum	+/- 2%	+/- 2%

ACHTUNG!

Die Elektroanlage und die Arbeitsstelle müssen die im Benutzungsland geltenden Bestimmungen zur Sicherheit, Unfall- und Feuerschutz erfüllen. Anderenfalls sieht der Hersteller einer etwaigen Haftung erhoben.

3.

INSTALLATION UND INBETRIEBNAHME

ACHTUNG!

Die Arbeitsen an den elektrischen Anlagen dürfen nur von einer qualifizierten Fachkraft ausgeführten werden.

Vor dem elektrischen Anschluss sind folgende Anweisungen einzuhalten:

Das Gerat auspacken, die Schutzfolie vorsichtig entfern; sollen den bei Scheren oder andere Werkzeuge verwendet werden, ist darauf zu achten, dass das Blech nicht zerkratzt wird.

Sicherstellen, dass die Versorgungsspannung des Gerätes, die auf dem Typenschild angegeben ist, der Netzspannung entspricht;
Überprüfen, dass die elektrische Versorgung der Anlage in der Lage ist, die tatsächliche Stromlast auszuhalten und dass sie nach den im Benutzerland geltenden Bestimmungen ausgeführ ist.
Das Gerat muss unbedingt geerdet werden.
Das Gerä einschalten. Die elektrische Speisung des Gerätes muss durch angemessen dimensionierte Magnetthermoschalter oder Sicherungen gegen Überstrom (Kurzschlüsse und Überlasten) geschützt werden. Ein allpolige Trennvorrichtung mit einer Lücke von Kontakten nach Überspannungskategorie III muss installiert werden.
Falls Zweiel uber das Funktionieren des aquipotenzialen Erdanschlusses oder uber Aspekte in Zusammenhang mit der elektrischen Sicherheit bestehen, ist die Anlage von einem qualifizierten Elektriker zu kontrollieren. Das Symbol hierunter den Identifiziert den Potentialausgleich:

Der Hersteller sieht im Fall vom Anschluss durch Benutzer oder nicht qualifizierten Techniker einer ewaigen Haftung enthoben8

ACHTUNG!

Alle zur Verpackung verwendeten Materialen sind gemäß im Benutzungsland geltenden Vorschriften und Bestimmungen zu erfolgen.

Unsere Geräte sind durchdacht und optimiert, um hohe Leistungen und Wirkungsgrade zu erzielen.
Dieses Gerät ist nur für den Gebrauch bestimmt, für den es ausdrücklich konzipiert wurde, damit zur Erwärung von Speisen.
Jeder andere Gebrauch ist als missbrächlich anzusehen.

ACHTUNG!

%ie 8erhung mit dem unter der Wärmebrücke abgestelltenheiten Geschirr kann zu Verbrennungen führen.
Vor dem Anfassen die geeignete Schutzausrüstung wie Handschuhe oder Topflappen zu Hilfenehmen.

4.

ALLGEMEINE SICHERHEITSVORSCHRIFTEN

Be willkurlichen Änderungen und Umwandlungen durch den 8enutzer leht der Hersteller jeder Verantwortung ab.

%ies Gerat ist so konzipiert, dass es nur von spezialisiertem Personal benutzt werden darf, das die Anweisungen verstanden hat, insbesondere was die Aspekte der Sicherheit und 8brandprävention bei der 8enutzung des Gerates betrift. %ie 8erhrung mit dem unter der Wärmebrücke abgestellten halten Geschirr kann zu Verbrennungen führen. Vor dem Anfassen die geeignete Schutzausrückung wie Handschuhe oder Topflappen zu Hilfenehmen.

Be der Wartung bleben einige Risiken bestehen, die durch besondere Verhaltensweisen und Vorsichtsmaßnahmen neutralisiert werden müssen.

f

ACHTUNG!

%ie Arbeitsen an den elektrischen Anlagen dürfen nur von einer qualifizierten Fachkraft ausgeführten werden.

5.

GERÄTEBENUTZUNG

%en Schalter oben auf dem Gerät einschalten.

8ringen Sie den Schalter "A" in die Position ,1". %as Aufleuchten der Kontrollampe im Schalter "A" zeigt an, dass das Gerät unter Spannung steht und den Betrieb aufnimmt..

Wird der Schalter in die Position 9^ gebracht, schaltet sich die Heizung aus, das Gerät steht jedoch weiterhin unter Spannung.

Ansammlungen von Tellern vermeiden und sie unter den Lampen einordnen.

Am Ende des Betriebes den Hauptschalter oben auf dem Gerätausschalten und den Stecker aus der Steckdoseziehen.

Nur wenn das Gerät nicht mehr unter Spannung steht, die 9berfläche aus Edelstahl mit lauwarmem Seifenwasser abwischen. Anschließend mit einem feuchten Tuch nachwischen und sogfältig abtrocken.

Falls das Gerät über langere Zeit nicht benutzt wird, muss es an einem trockenem 9rt aufbewahrt werden.

6.

ENTSORGUNG/ RECYCLING DES GERÄTES

Am Lebensende des Produktes dar das Gerät nicht einach wegeworfen werden. %ie %emontage des Gerätes hat unter 8achtung der im 8nutzerland geltenden Vorschriften zu erfolgen.

1. PRE7ISSES
2. %9NNEES TE+HNIQUES
3. INSTALLATION ET 7ISE EN SERVI+E
4. N9R7ES GENERALES
5. USAGE 9R%INAIRE %E L'APPAREIL
6. 7ISE AU RE8UT %E L'APPAREIL

1.2222PREMISSES2
