WBS1000 I2HR - Wärmeschrank BARTSCHER - Kostenlose Bedienungsanleitung

Typ	Wärmeschrank
Marke	Bartscher
Modell	WBS1000 I2HR
Versorgungsspannung	220-240 V
Frequenz	50-60 Hz
Leistungsaufnahme	400 / 600 / 800 W (je nach Modell)
Stromaufnahme	1,8 / 2,6 / 3,5 A
Netzkabel	H05RN-F 3x1,5 mm²
Max. Spannungsabweichung	+/- 10%
Max. Frequenzabweichung	+/- 1% (kontinuierlich), +/- 2% (kurzzeitig)
Verwendung	Warmhalten von Speisen
Anschluss	Erdung erforderlich
Reinigung	Heißes Wasser und neutrales Reinigungsmittel, nach Trennung vom Netz
Sicherheit	Nicht ohne Schutz handhaben, Verbrennungsgefahr
Installation	Von qualifiziertem Elektriker, Erdung erforderlich
Entsorgung	Gemäß den geltenden Vorschriften

Häufig gestellte Fragen - WBS1000 I2HR BARTSCHER

Welche Versorgungsspannung hat der Wärmeschrank Bartscher WBS1000 I2HR?

Die Versorgungsspannung beträgt 220-240 V, 50-60 Hz. Stellen Sie sicher, dass Ihre Installation kompatibel ist.

Wie installiere ich den Wärmeschrank?

Die Installation muss von einem qualifizierten Elektriker durchgeführt werden. Das Gerät muss an eine effektive Erdung angeschlossen werden. Überprüfen Sie, ob Netzspannung und -leistung mit den Daten des Typenschilds übereinstimmen.

Welche Leistung hat das Gerät?

Die Leistungsaufnahme beträgt je nach Variante 400 W, 600 W oder 800 W. Der entsprechende Strom beträgt 1,8 A, 2,6 A oder 3,5 A.

Wie benutze ich den Wärmeschrank?

Schließen Sie das Gerät an und stellen Sie den Schalter auf 'I', um es einzuschalten. Stellen Sie die Teller unter die Heizlampen. Zum Ausschalten stellen Sie den Schalter auf '0' oder ziehen Sie den Stecker.

Wie reinige ich den Wärmeschrank?

Trennen Sie das Gerät vor der Reinigung vom Netz. Verwenden Sie heißes Wasser und ein neutrales Reinigungsmittel mit einer weichen Bürste oder einem Schwamm. Spülen Sie mit einem feuchten Tuch nach.

Was tun, wenn das Gerät nicht heizt?

Überprüfen Sie zunächst, ob das Gerät eingesteckt und der Schalter auf 'I' steht. Wenn das Problem weiterhin besteht, wenden Sie sich an einen qualifizierten Techniker. Versuchen Sie nicht, selbst zu reparieren.

Kann der Schrank für andere Zwecke als das Warmhalten verwendet werden?

Nein, das Gerät ist nur zum Warmhalten von Speisen bestimmt. Jede andere Verwendung gilt als unsachgemäß und kann gefährlich sein.

Welche Sicherheitsvorkehrungen sind zu beachten?

Heizelemente nicht ohne Schutz berühren, Verbrennungsgefahr. Vor der Reinigung vom Netz trennen. Die elektrische Installation muss den Normen entsprechen. Nicht im Freien verwenden.

Wie entsorge ich das Gerät am Ende seiner Lebensdauer?

Die Entsorgung muss gemäß den in Ihrem Land geltenden Vorschriften erfolgen. Achten Sie auf die Umwelt, indem Sie die Komponenten recyceln.

Wo befindet sich das Typenschild?

Das Typenschild befindet sich im Inneren des Geräts, oben rechts am Heizpaneel. Es enthält die wesentlichen technischen Daten.

BEDIENUNGSANLEITUNG WBS1000 I2HR BARTSCHER

WärMEBRÜCKE22-22BETRIEBSANLEITUNG2

FR

ETAGERE2CENTRALE2CHAUFFANTE22-22MANUEL2D'INSTALLAION

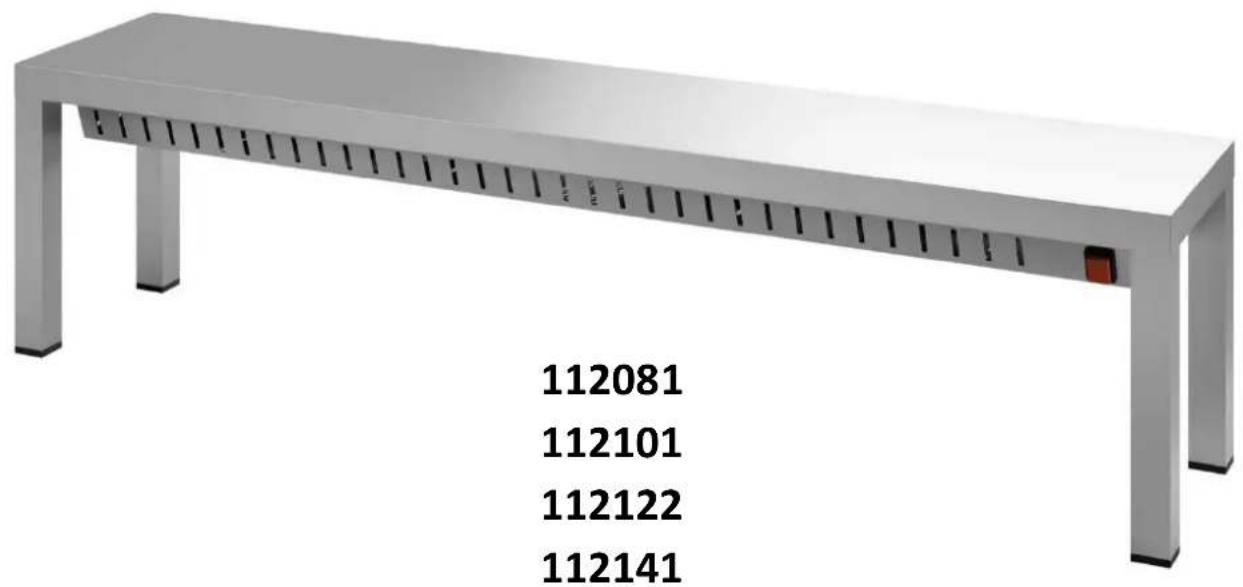

112081
112101
112122
112141
112161
112181
112201

ISTRUZIONI2ORIGINALI/ORIGINAL2INSTRUCTIONS/ORIGINALBETRIEBSANLEITUNG/INSTRUCTIONS2ORIGINAUX2222222

2

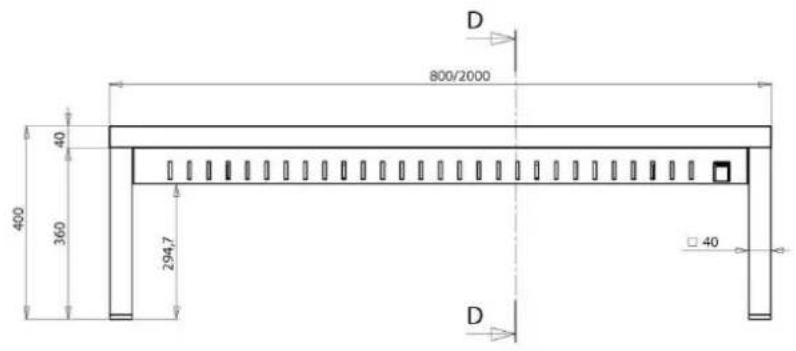

SCHEMA2DI2INSTALLAZIONE2
INSTALLATION2DIAGRAM2
INSTALLATIONSPLAN2
SCHEMA2D'INSTALLATION2

D-D

2
2

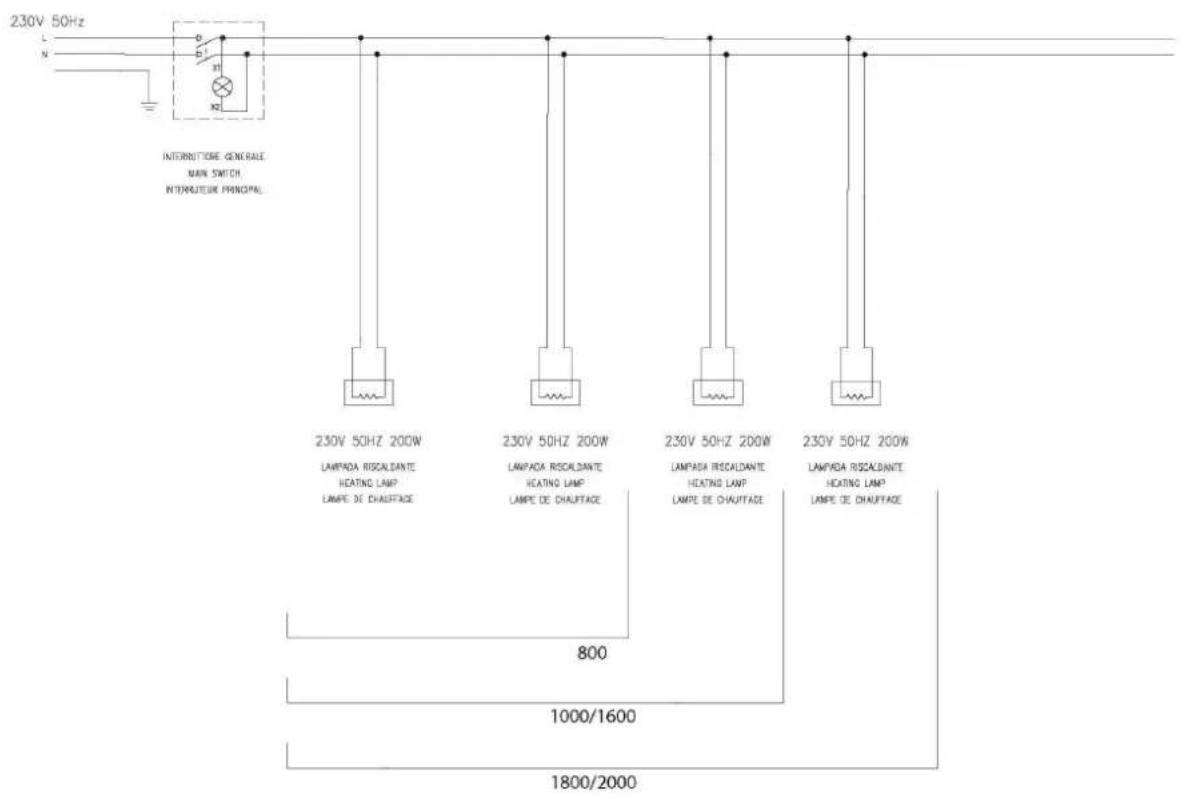

SCHEMA2ELETTRICO2
WIRING2DIAGRAM2
SCHALTPLAN2
CABLAGE2
2

1. PRE7ESSE
2. %ATI TE+NI+I
3. INSTALLAZI9NE E 7ESSA IN SERVIZI9
4. N9R7E GENERALI
5. UTILIZZ9%ELL'APPARE++HIATURA
6. S7ALT17ENT9

1.2222PREMESSE2

1. EINLEITUNG
2. TE+HNIS+HE %ATEN
3. INSTALLATION UN% INBETRIEBNAHME
4. ALLGEMEINE SI+HERHEITSVORS+HRIFTEN
5. GERATEBENutzUNG
6. ENTSORGUNG/ RE+Y+LING %ES GERÄTES

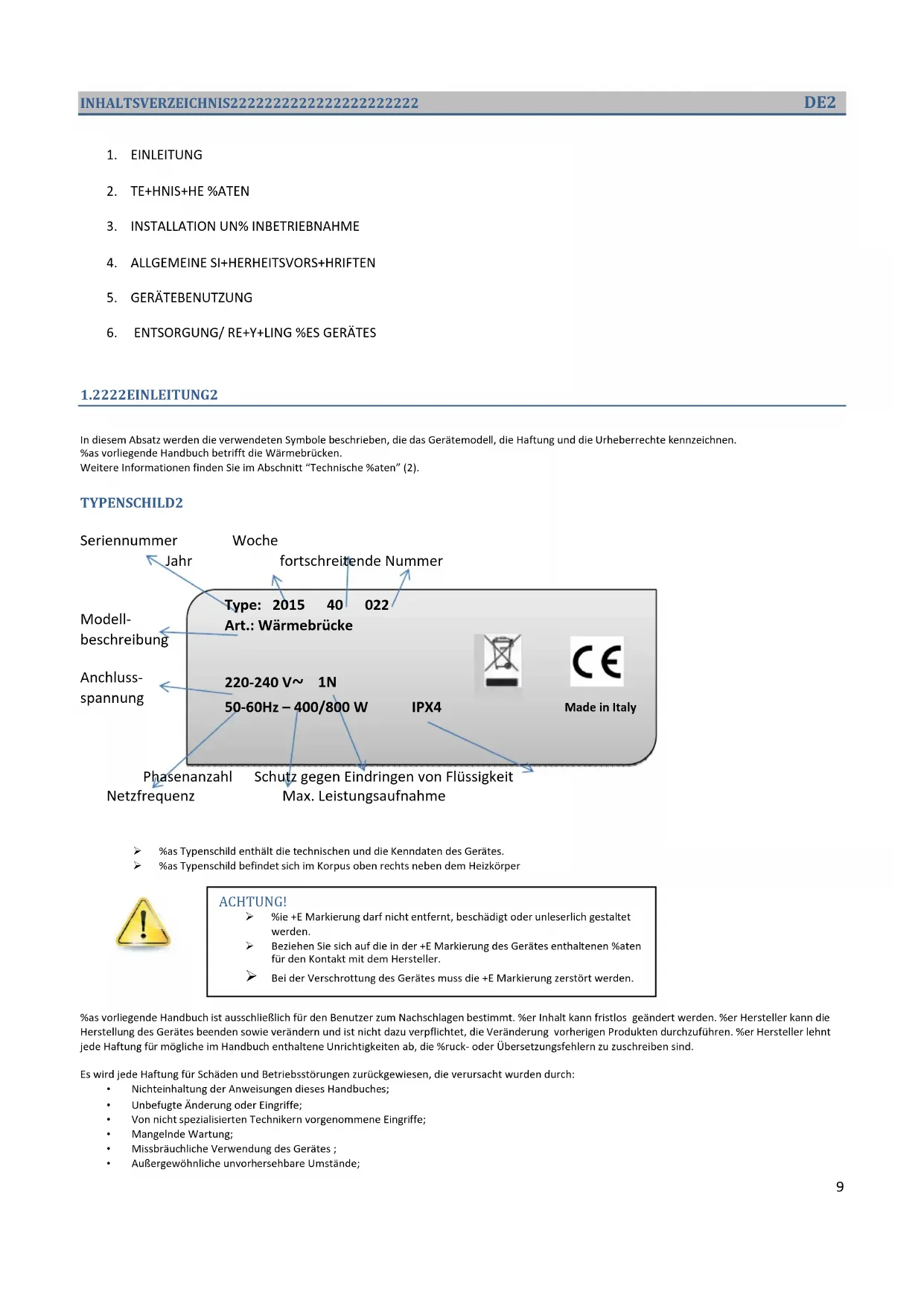

1.2222EINLEITUNG2

In thisem Absatz werden die verwendeten Symbole beschrieben, die das Geratemodell, die Haftung und die Urheberrechte kennzeichen.

%as vorliegende Handbuch betriff die Wärmebrücken.

Weitere Informationen finden Sie im Abschnitt "Technische %aten" (2).

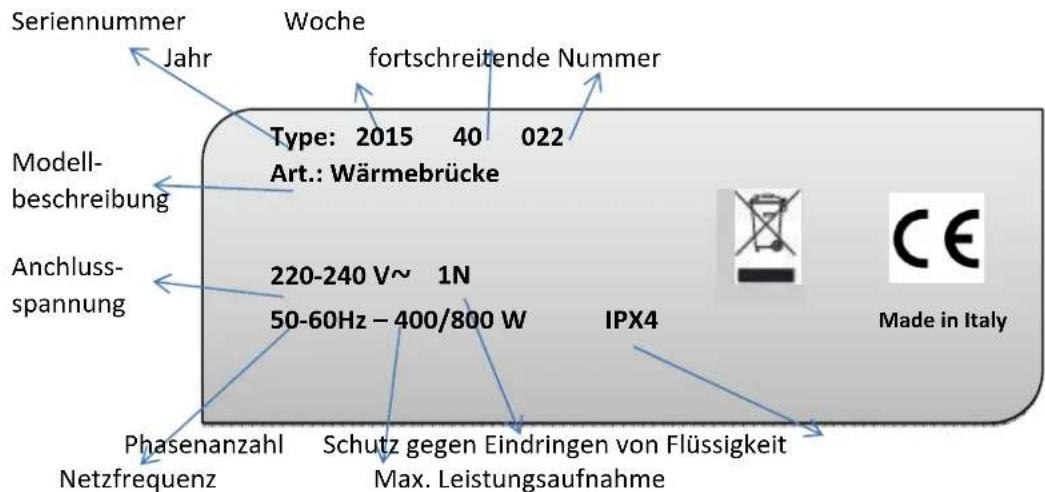

TYPENSCHILD2

%as Typenschild enthalt die technischen und die Kenndaten des Gerätes.

%as Typenschild befindet sich im Korpus oben rechts darüber dem Heizkorper

ACHTUNG!

% ie + E Markierungarfndichtentfernt,beschadigtoder unleserlich gestaltet werden.
Beziehen Sie sich auf die in der +E Markierung des Gerates enthaltenen % aten für den Kontakt mit dem Hersteller.

Bei der Verschrottung des Gerätes muss die +E Markierung zerstört werden.

%as vorliegende Handbuch ist ausschließlich für den Benutzer zum Nachschlagen bestimmt. %er Inhalt kann fristlos geändert werden. %er Hersteller kann die Herstellung des Gerätes beenden sowie verändern und ist nicht dazu verpflichtet, die Veränderung vorherigen Produkten durchzuführen. %er Hersteller leht eine Haftung für möglich im Handbuch enthaltene Unrichtigkeiten ab, die %ruck- oder Übersetzungsfehlern zu zuschreiben sind.

Es wird jeder Haftung fur Schaden und Betriebsstörungen zurückgewiesen, die verursacht wurden durch:

Nichteinhaltung der Anweisungen these Handbuches;
Unbefugte Änderung oder Eingriffe;
Von nicht spezialisierten Technikern vorgenommene Eingriffe;
Mangelnde Wartung;
Missbrauchliche Verwendung des Gerätes;
Außergewöhnliche unvorhersehbare Umstände;

• Nichtanwendung der im Benutzungsland geltenden Bestimmungen zur Sicherheit, Hygiene und Gesundheit am Arbeitsplatz.
  Kundenüberwachung, dass sein Personal die gegebenen Anweisungen verstanden hat, insbesondere was die Aspekte der Sicherheit und Brandprüvention bei der Benutzung des Gerätes betriff.

2.

TECHNISCHE DATEN

WärMEBRÜCKEN		2L	3L	4L
Anschlusspannung	V 220-240 220-240			220-240
Frequenz	Hz 50-60 50-60			50-60
Max. Leistungsaufnahme	W 400 600			800
Max. Stromaufnahme	A 1,8	2,6		3,5
Anschlusskabel	Mmq-H05RN-F	3x1,5	3x1,5	3x1,5
Max Spannungsschwankung		+/- 10%	+/- 10%	+/- 10%
Max Frequenzschwankung	fortlaufend	+/-1%	+/-1%	+/-1%
Max Frequenzschwankung	Kurzer Zeitraum	+/- 2%	+/- 2%	+/- 2%

ACHTUNG!

Die Elektroanlage und die Arbeitsstelle müssen die im Benutzungsland geltenden Bestimmungen zur Sicherheit, Unfall- und Feuerschutz erfüllen. Anderenfalls sieht der Hersteller einer etwaigen Haftung erhoben.

3.

INSTALLATION UND INBETRIEBNAHME

ACHTUNG!

Die Arbeitsen an den elektrischen Anlagen dürfen nur von einer qualifizierten Fachkraft ausgeführten werden.

Vor dem elektrischen Anschluss sind folgende Anweisungen einzuhalten :

Das Gerat auspacken, die Schutzfolie vorsichtig entfern; sollen den bei Scheren oder andere Werkzeuge verwendet werden, ist darauf zu achten, dass das Blech nicht zerkratzt wird.

Sicherstellen, dass die Versorgungsspannung des Gerätes, die auf dem Typenschild angegeben ist, der Netzspannung entspricht;
Überprüfen, dass die elektrische Versorgung der Anlage in der Lage ist, die tatsächliche Stromlast auszuhalten und dass sie nach den im Benutzerland geltenden Bestimmungen ausgeführst ist.
Das Gerat muss unbedingt geerdet werden.
Das Gerä einschalten. Die elektrische Speisung des Gerätes muss durch angemessen dimensionierte Magnetthermoschalter oder Sicherungen gegen Überstrom (Kurzschlüsse und Überlasten) geschützt werden. Ein allpolige Trennvorrichtung mit einer Lücke von Kontakten nach Überspannungskategorie III muss installiert werden.
Falls Zweiel uber das Funktionieren des aquipotenzialen Erdanschlusses oder uber Aspekte in Zusammenhang mit der elektrischen Sicherheit bestehen, ist die Anlage von einem qualifizierten Elektriker zu kontrollieren. Das Symbol hierunter den Identifiziert den Potentialausgleich:

Der Hersteller sieht im Fall vom Anschluss durch Benutzer oder nicht qualifizierten Techniker einer ewaigen Haftung enthoben8

ACHTUNG!

Alle zur Verpackung verwendeten Materialen sind gemäß im Benutzungsland geltenden Vorschriften und Bestimmungen zu erfolgen.

Unsere Geräte sind durchdacht und optimiert, um hohe Leistungen und Wirkungsgrade zu erzielen.
Dieses Gerät ist nur für den Gebrauch bestimmt, für den es ausdrücklich konzipiert wurde, damit zur Erwärung von Speisen.
Jeder andere Gebrauch ist als missbrauchlich anzusehen.

f

ACHTUNG!

%ie 8erührung mit dem unter der Wärmebrücke abgestelltenheiten Geschirr kann zu Verbrennungen führen.
Vor dem Anfassen die geeignete Schutzausrüstung wie Handschuhe oder Topflappen zu Hilfenehmen.

4. ALLGEMEINE SICHERHEITSVORSCHRIFTEN

8ei willkurlichen Anderungen und Umwandlungen durch den Benutzer leht der Hersteller jeder Verantwortung ab.

%ies Gerat ist so konzipiert, dass es nur von spezialisiertem Personal benutzt werden darf, das die Anweisungen verstanden hat, insbesondere was die Aspekte der Sicherheit und Brandprüvention bei der Benutzung des Gerates betrifft. %ie 8erhrung mit dem unter der Wärmebrücke abgestalten halten Geschirr kann zu Verbrennungen führen. Vor dem Anfassen die geeignete Schutzausrüstung wie Handschuhe oder Topflappen zu Hilfe halten.

8ei der Wartung bleiben einige Risiken bestehen, die durch besondere Verhaltensweisen und VorsichtsmaBnahmen neutralisiert werden mssen.

f

ACHTUNG!

%ie Arbeitsen an den elektrischen Anlagen dürfen nur von einer qualifizierten Fachkraft ausgeführrt werden.

5. GERÄTEBENUTZUNG

%en Schalter oben auf dem Gerät einschalten.

8ringen Sie den Schalter "A" in die Position ,l". %as Aufleuchten der Kontrollampe im Schalter "A" zeigt an, dass das Gerät unter Spannung liegt und den Betrieb aufnimmt..

Wird der Schalter in die Position 9^ gebracht, schaltet sich die Heizung aus, das Gerät stehen jedoch weiterhin unter Spannung.

Ansammlungen von Tellern vermeiden und sie unter den Lampen einordnen.

Am Ende des 8etriebes den Hauptschalter oben auf dem Gerat ausschalten und den Stecker aus der Steckdoseziehen.

Nur wenn das Gerät nicht mehr unter Spannung steht, die 9berfläche aus Edelstahl mit lauwarmem Seifenwasser abwischen. Anschließend mit einem feuchten Tuch nachwischen und sogafältig abtrocken.

Falls das Gerät über langere Zeit nicht benutzt wird, muss es an einem trockenem 9rt aufbewahrten werden.

6. ENTSORGUNG/ RECYCLING DES GERÄTES

Am Lebensende des Produktes dont das Gerät nicht einfach weggeworfen werden. %ie %emontage des Gerätes hat unter 8achtung der im 8enutzerland geltenden Vorschriften zu erfolgen.

1. PRE7ISSES
2. %9NNEES TE+HNIQUES
3. INSTALLATIONET7ISEEN SERVI+E
4. N9R7ES GENERALES
5. USAGE 9R%INAIRE %E L'APPAREIL
6. 7ISE AU RE8UT %E L'APPAREIL

1.2222PREMISSES2
