875161 - Bohrmaschine Westfalia - Kostenlose Bedienungsanleitung

Produkttyp	Elektrobohrmaschine
Marke	Westfalia
Modell	875161
Stromversorgung	Netz (Kabel)
Betriebsspannung	230 V ~50 Hz
Leistungsaufnahme	600 W
Leerlaufdrehzahl	0 – 3000 U/min (variabel)
Bohrfuttertyp	Schnellspannbohrfutter
Spannbereich	1 – 13 mm
Maximale Bohrleistung in Stahl	13 mm
Maximale Bohrleistung in Holz	30 mm
Gewicht	1,8 kg
Maße (L × B × H)	250 × 60 × 180 mm
Hauptfunktionen	Bohren, Schrauben
Wartung	Bohrfutter regelmäßig ölen; mit einem trockenen Tuch reinigen
Reinigung	Vor der Reinigung Netzstecker ziehen; keine Scheuermittel verwenden
Sicherheit	Schutzbrille tragen; bei Wartung oder Nichtgebrauch Netzstecker ziehen
Ersatzteile und Reparierbarkeit	Wenden Sie sich an den Westfalia-Kundendienst
Allgemeine Informationen	Bedienungsanleitung enthalten

Häufig gestellte Fragen - 875161 Westfalia

Wie wechselt man den Bohrer?

Ziehen Sie den Netzstecker der Bohrmaschine. Öffnen Sie das Bohrfutter durch Drehen des Rings. Setzen Sie den Bohrer ein und ziehen Sie es von Hand fest.

Welche Leistung hat die Bohrmaschine?

Die Leistungsaufnahme beträgt 600 W.

Wie stellt man die Geschwindigkeit ein?

Verwenden Sie den Drehzahlregler. Drehen Sie ihn, um die Drehzahl zu erhöhen oder zu verringern (0 – 3000 U/min).

Muss man einen Augenschutz verwenden?

Ja, tragen Sie beim Arbeiten mit der Bohrmaschine immer einen Augenschutz.

Was tun, wenn die Bohrmaschine nicht startet?

Überprüfen Sie, ob der Stecker richtig eingesteckt ist und der Schalter auf Ein steht. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie reinigt man die Bohrmaschine?

Ziehen Sie den Netzstecker. Reinigen Sie die Außenseite mit einem trockenen Tuch. Verwenden Sie kein Wasser und keine Scheuermittel.

Welcher Bohrfuttertyp wird verwendet?

Die Bohrmaschine ist mit einem Schnellspannbohrfutter mit einem Spannbereich von 1 bis 13 mm ausgestattet.

Kann ich Metall bohren?

Ja, Sie können Stahl bis zu einem Durchmesser von 13 mm bohren. Verwenden Sie einen geeigneten Bohrer und reduzieren Sie die Geschwindigkeit.

Wie wartet man die Bohrmaschine?

Ölen Sie das Bohrfutter regelmäßig mit einem Tropfen Öl. Lagern Sie das Gerät an einem trockenen Ort.

Wo finde ich Ersatzteile?

Wenden Sie sich an den Kundendienst von Westfalia, um Ersatzteile zu bestellen.

BEDIENUNGSANLEITUNG 875161 Westfalia

Bohr- und Fräsständer

Artikel № 87 51 61

1 Führungsstange
2 Hebel
3 Standfuß mit Bohrtisch
4 Bohrtiefenbegrenzer
5 Maschinenaufnahme
6 Arbeitskopf
7 Bohrtiefenscala
8 Befestigungsaschraube
9 Feste Klemmbacke
10 Bewegliche Klemmbacke
11 Schnellverstellung
12 Drehgriff

Bitte beachten Sie die Sicherheitshinweise! Diese sollen Ihnen den sachgemäßen Umgang erleichtern und Ihnen helfen, Missverständnissen und Schäden vorzubeugen.

• Packen Sie den Bohrständer aus und überprüfen Sie alle Teile auf evtl. Transportschäden. Entsorgen Sie das Verpackungsmaterial oder lagern Sie es an einem für Kinder unzugänglichen Ort. Plastikbeutel usw. können zu einem gefährlichen Spielzeug für Kinder werden.
• Bitte beachten Sie die Hinweise des Maschinenherstellers. Ziehen Sie immer den Netzstecker bei Wartungsarbeiten, bei Nichtgebraucht, wenn Sie die Werkstücke wechseln oder die Bohrer/Fräser einsetzen.
• Tragen Sie immer Augenschutz wenn Sie mit dem Fräsständer arbeiten.
• Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten dürfen das Gerät nicht benutzen, es sei denn, sie werden durch eine Betreuerin/einen Betreuer beaufsichtigt und unterwiesen.
• Benutzen Sie das Gerät nicht, wenn es beschädigt wurde.
• Bewahren Sie diese Bedienungsanleitung für spätere Zwecke gut auf oder legen Sie die Anleitung dem Produkt bei, wenn Sie es an Dritte weitergeben!

Erforderliches Montagewerkzeug

■ Schlitzschraubendreher
- Innensechskantschlüssel (im Lieferumfang – seitlich am Arbeitskopf)
■ Schraubenschlüssel (Größe 10 und 14)

Montage und Bohrtiefe einstellen

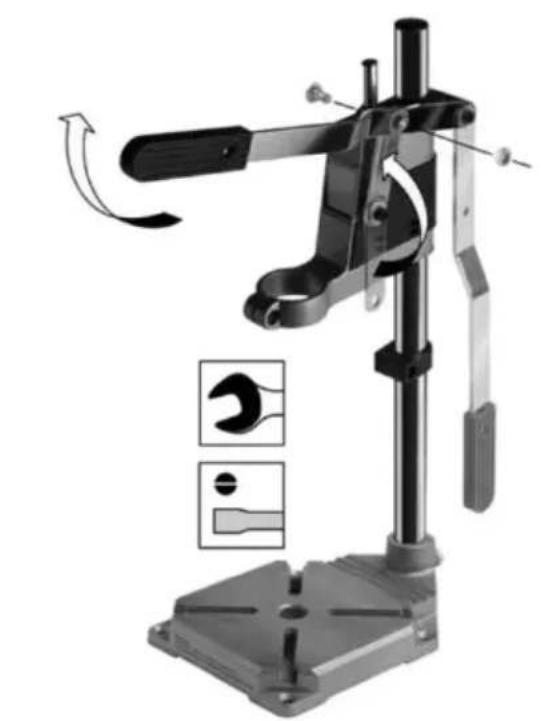

1. Montieren Sie den Bohrständer wie in den Abb. A und B auf Seite II dargestellt.
2. Lösen Sie die Befestigungsschraube (8) am Arbeitskopf. (Abb. C).
3. Senken Sie den Arbeitskopf (6) auf die gewünschte Bohrtiefe ab. Die Bohrtiefe wird an der Skala (7) in Millimeter angezeigt (Abb. D).
4. Ziehen Sie in dieser Position des Arbeitskopfes (6) die Befestigungsschraube (8) mit dem Innensechskantschlüssel fest. Zusätzlich platzieren Sie den Bohrtiefenbegrenzer (4) direkt unterhalb des Arbeitskopfes und schrauben ihn dort fest. (Abb. E).
5. Überprüfen Sie bitte vor jeder Arbeit den festen Sitz der Schrauben und die feste Verbindung zwischen Werkzeug und Bohrständer. Beachten Sie auch die Hinweise des Bohrmaschinenherstellers.
