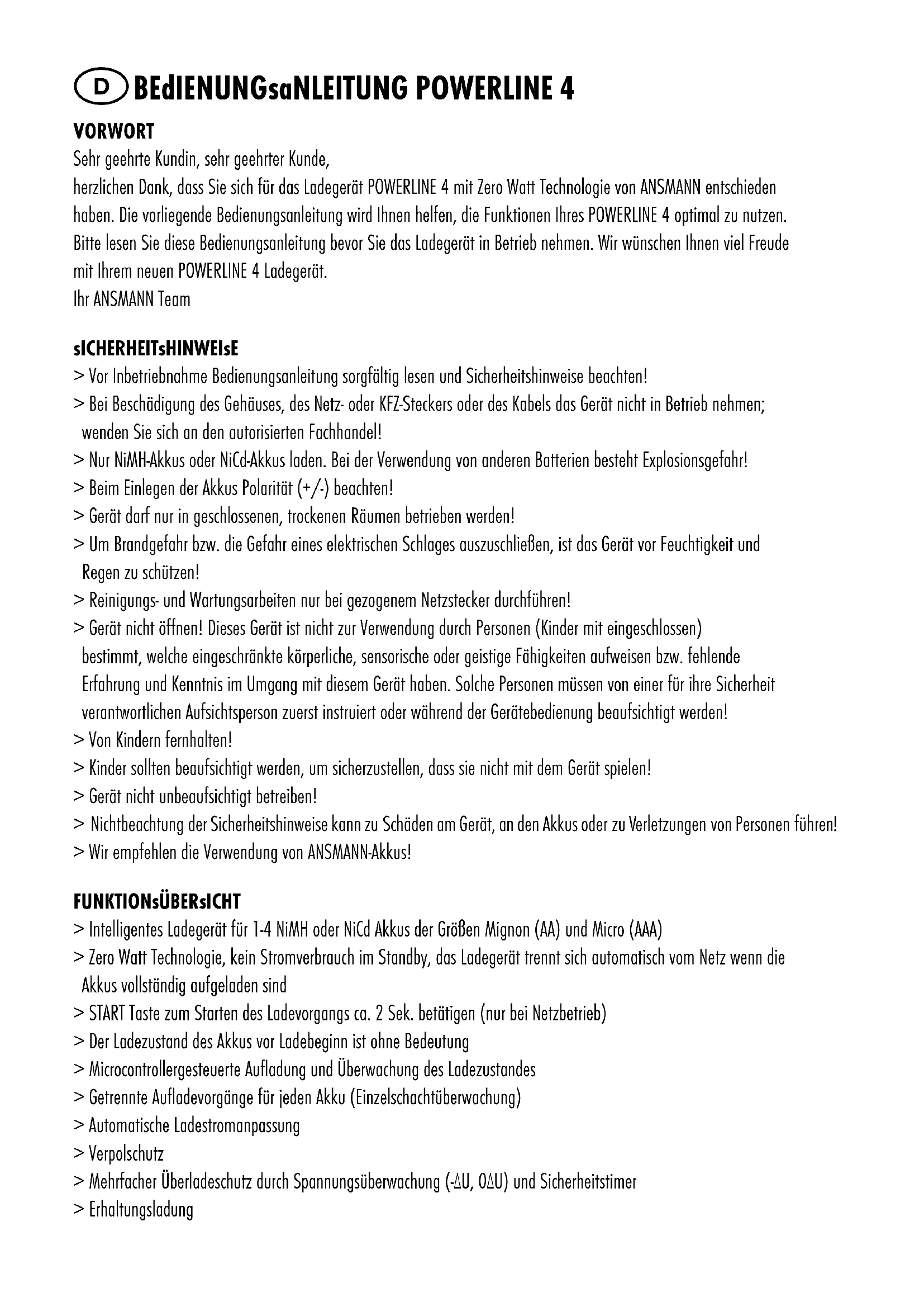

BEDIENUNGSANLEITUNG Powerline 4 Zero Watt ANSMANN

Sehr geehrte Kundin, sehr geehrter Kunde,

herzlichen Dank, dass Sie sich für das Ladegerät POWERLINE 4 mit Zero Watt Technologie von ANSMANN entschieden haben. Die vorliegende Bedienungsanleitung wird Ihnen helfen, die Funktionen Ihres POWERLINE 4 optimal zu nutzen.

Bitte lesen Sie diese Bedienungsanleitung bevor Sie das Ladegerät in Betrieb nehmen. Wir wünschen Ihnen viel Freude mit Ihrem neuen POWERLINE 4 Ladegerät.

Ihr ANSMANN Team

sICHERHEITsHINWEIsE

Vor Inbetriebnahme Bedienungsanleitung sorgfältig lesen und Sicherheitshinweise beachten!

Bei Beschädigung des Gehäuses, des Netz- oder KFZ-Steckers oder des Kabels das Gerät nicht in Betrieb nehmen; wenden Sie sich an den autorisierten Fachhandel!

Nur NiMH-Akkus oder NiCd-Akkus laden. Bei der Verwendung von anderen Batterien besteht Explosionsgefahr!

Beim Einlegen der Akkus Polarität (+/-) beachten!

Gerät darf nur in geschlossenen, trockenen Räumen betrieben werden!

Um Brandgefahr bzw. die Gefahr eines elektrischen Schlages auszuschließen, ist das Gerät vor Feuchtigkeit und Regen zu schützen!

Reinigungs- und Wartungsarbeiten nur bei gezogenem Netzstecker durchführen!

Gerät nicht öffnen! Dieses Gerät ist nicht zur Verwendung durch Personen (Kinder mit eingeschlossen) bestimmt, welche eingeschränkte körperliche, sensorische oder geistige Fähigkeiten aufweisen bzw. fehlende Erfahrung und Kenntnis im Umgang mit diesem Gerät haben. Solche Personen müssen von einer für ihre Sicherheit verantwortlichen Aufsichtsperson zuerst instruiert oder während der Gerätebedienung beaufsichtigt werden!

Von Kindern fernhalten!

Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen!

Gerät nicht unbeaufsichtigt betreiben!

Nichtbeachtung der Sicherheitshinweise kann zu Schäden am Gerät, an den Akkus oder zu Verletzungen von Personen führen!

Wir empfehlen die Verwendung von ANSMANN-Akkus!

FUNKTIONsÜBERsICHT

Intelligentes Ladegerät für 1-4 NiMH oder NiCd Akkus der Größen Mignon (AA) und Micro (AAA)

Zero Watt Technologie, kein Stromverbrauch im Standby, das Ladegerät trennt sich automatisch vom Netz wenn die Akkus vollständig aufgeladen sind

START Taste zum Starten des Ladevorgangs ca. 2 Sek. betätigen (nur bei Netzbetrieb)

Der Ladezustand des Akkus vor Ladebeginn ist ohne Bedeutung

Microcontrollergesteuerte Aufladung und Überwachung des Ladezustandes

Getrennte Aufladevorgänge für jeden Akku (Einzelschachtüberwachung)

Automatische Ladestromanpassung

Verpolschutz

Mehrfacher Überladeschutz durch Spannungsüberwachung (-ΔU, 0ΔU) und Sicherheitstimer

Erhaltungsladung

Akku-Defekt-/Alkaline-Erkennung
Anzeige des Akku-Status durch LED pro Ladeschacht
Weltweit einsetzbar dank elektronischem Netzteil (100-240V AC /50-60Hz)
Betrieb auch im KFZ über den mitgelieferten 12V Adapter möglich

INBETRIEBNaHME (siehe Zeichnung)

Betrieb am Stromnetz: Setzen Sie den Netzstecker [1] (je nach Ausführung/Länderversion sind unterschiedliche Netzstecker A, B, C oder D im Lieferumfang enthalten) über den beiden Netzkontakten [2] auf und schieben Sie den Stecker bis zum Anschlag in der Führung [3]. Bitte achten Sie darauf, dass der Stecker beim Aufschieben hörbar einrastet. Zum Lösen des Netzsteckers drücken Sie bitte die Arretierungsnase [4] (z.B. mit einem Stift) etwas nach unten und schieben Sie den Stecker zurück.

Betrieb im KFZ: Verbinden Sie den Stecker [5] des KFZ-Anschlusskabels mit der Buchse [6] am Ladegerät. Schließen Sie den KFZ-Stecker [7] an der Bordspannungsbuchse (12V DC) Ihres Fahrzeuges an. Bitte achten Sie darauf, dass die Stromzufuhr eingeschaltet ist. Bei einigen Fahrzeugen muss hierzu die Zündung eingeschaltet sein.

Ladevorgang: Legen Sie 1-4 NiMH oder NiCd Akkus der Größen Mignon (AA) oder Micro (AAA) polrichtig (entsprechend dem Symbol im Ladeschacht) ein. Wird das Ladegerät am Stromnetz betrieben, betätigen Sie die START Taste für ca. 2 Sekunden um den Ladevorgang zu starten. Wenn das Ladegerät im KFZ betrieben wird, beginnt die Ladung automatisch nach dem Kontaktieren der Akkus. Der Ladezustand jedes Akkus wird über die Kontrollleuchte (siehe LEUCHTANZEIGEN) unterhalb des Ladeschachtes angezeigt. Die Akkus müssen nicht zeitgleich eingelegt werden, da die Ladeprozesse der Akkus unabhängig voneinander gesteuert werden. Eine Erwärmung der Akkus während des Ladevorgangs ist völlig normal. Nach Beendigung der Ladung werden die Akkus mit Erhaltungsladung versorgt.

Betreiben Sie das Ladegerät am Stromnetz (100-240V AC), wird nachdem der letzte aller eingelegten Akkus geladen ist, die Erhaltungsladung nach einer Stunde für alle Akkus automatisch abgeschaltet. Das Ladegerät trennt sich dank der intelligenten Zero Watt Technologie vollständig vom Netz und verbraucht keinen Strom mehr, auch wenn es in der Steckdose verbleibt. Bei KFZ-Betrieb (12V DC) erfolgt nach der Aufladung keine Abschaltung der Stromzufuhr; die Erhaltungsladung wird solange fortgeführt, bis die Akkus entnommen werden oder bis das KFZ-Anschlusskabel vom Gerät getrennt wird.

LEUCHTαNZEIGEN

LED grün blinkt langsam (2 Sek. an / 2 Sek. aus): Akku wird geladen
LED grün leuchtet dauerhaft: Akku geladen, Erhaltungsladung
LED grün blinkt schnell (1 Sek. an / 1 Sek. aus): Keine Ladung, der Akku ist defekt (Akku entsorgen) oder es wurde eine Alkaline Batterie eingelegt (Batterie entfernen)
Alle LEDs aus: Ladegerät vom Netz getrennt

UMWELTHINWEIe

Werfen Sie das Gerät keinesfalls in den normalen Hausmüll. Entsorgen Sie das Gerät über einen zugelassenen Entsorgungsbetrieb oder über Ihre kommunale Entsorgungseinrichtung. Beachten Sie die aktuell geltenden Vorschriften.

Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung. Führen Sie alle Verpackungsmaterialien einer umweltgerechten Entsorgung zu. Akkus dürfen nicht im Hausmüll entsorgt werden. Geben Sie verbrauchte Akkus bei Ihrem Händler oder bei einer Batteriesammelstelle ab.

WaRTUNG/PFLEGE

Um eine einwandfreie Funktion des Gerätes sicherzustellen, halten Sie bitte die Kontakte von Ladegerät und Akkus frei von Verschmutzungen. Reinigung des Gerätes nur bei gezogenem Netzstecker und mit einem trockenen Tuch durchführen.

TECHNIsCHE daTEN

Eingangspannung: 100-240V AC / 50-60Hz 12V DC

Ladeströme: 800mA Mignon AA / Micro AAA

Max. Iadbare Kapazität: 3500mAh

HaFTUNGsaUssCHLÜssE

Die in dieser Bedienungsanleitung enthaltenen Informationen können ohne Vorankündigung geändert werden. ANSMANN übernimmt keine Haftung für direkte, indirekte, zufällige oder sonstige Schäden oder Folgeschäden, die durch unsachgemäße Handhabung oder durch Missachtung der in dieser Bedienungsanleitung enthaltenen Informationen entstehen.

GaRaNTIEHINWEIsE

Auf das Ladegerät bieten wir eine dreijährige Garantie. Bei Schäden am Gerät, welche von minderwertigen Akkus verursacht werden, kann keine Garantie gewährt werden. Sollten irgendwelche Fragen in der Handhabung auftauchen oder eine Einsendung des Gerätes notwendig sein, bitten wir Sie, sich zuerst an unsere Service-Hotline unter Tel. [phone] zu wenden. Wir helfen Ihnen schnell und unkompliziert weiter. Im Falle einer Reklamation legen Sie bitte neben dem Garantienachweis (Kaufbeleg) eine kurze Fehlerbeschreibung sowie Ihre genaue Anschrift, möglichst mit Telefonnummer bei und senden das Gerät an uns zurück (Adresse siehe Rückseite der Bedienungsanleitung).

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. 09/2010
