C080230 - Kontrollzentrum HARVIA - Kostenlose Bedienungsanleitung

Produkttyp	Steuerzentrale für Saunaofen
Modelle	C80/1, C90, C150
Abmessungen (L x H x T)	250 x 223 x 70 mm
Gewicht	C80/1: 0,9 kg; C90: 1,2 kg; C150: 1,4 kg
Stromversorgung	C80/1: 230 V / 240 V 1N~; C90 und C150: 400 V / 230 V 3N~
Maximale Ofenleistung	C80/1: 6 kW; C90: 9 kW; C150: 17 kW
Temperaturbereich	Einstellung max: 110 °C; Anzeige max: 125 °C
Maximale Betriebsdauer	1 bis 12 Stunden (max. 6 Stunden für Familiensauna)
Vorprogrammierung	Von 30 Minuten bis 12 Stunden, in 30-Minuten-Schritten
Hauptfunktionen	Hauptschalter, Vorprogrammierung, Display, Temperaturregler, Kontrollleuchten, Saunabeleuchtung (max. 300 W)
Temperatursensor	NTC (22 kΩ bei 25 °C) mit rücksetzbarem Überhitzungsschutz
Fehleranzeige	Er1, Er2, Er3, OC
Wartung und Reinigung	Außenreinigung mit weichem Tuch; Innenreinigung durch Fachpersonal
Sicherheit	Temperatursensor, Überhitzungsschutz, Sicherungen (Hauptsicherung 40 mA, Beleuchtung)
Ersatzteile und Reparierbarkeit	Austauschbare Leiterplatten (Stromversorgung und Anzeige), abnehmbares Flachbandkabel
Installation	Außerhalb der Sauna, durch einen zugelassenen Elektriker; nicht einbauen
Umgebungstemperatur für Installation	> 0 °C
Garantie	Siehe vollständige Anleitung

Häufig gestellte Fragen - C080230 HARVIA

Wie programmiere ich den verzögerten Heizstart?

Drücken Sie die Vorprogrammierungstaste, bis die gewünschte Stundenzahl angezeigt wird. Die Verzögerung kann von 30 Minuten bis zu 12 Stunden im Voraus eingestellt werden. Zum Abbrechen zeigen Sie 0 an.

Was bedeuten die Fehlercodes Er1, Er2 und Er3?

Er1: Temperatursensorkreis unterbrochen; Er2: Sensorkurzschluss; Er3: Überhitzungssicherheitskreis unterbrochen. Konsultieren Sie die Fehlertabelle für Lösungen.

Wie ändere ich die maximale Betriebsdauer?

Schalten Sie das Gerät aus, halten Sie die Vorprogrammierungstaste gedrückt und schalten Sie es wieder ein, drehen Sie dann den Temperaturregler, um zwischen 1 und 12 Stunden zu wählen. Für eine Familiensauna beträgt die maximale Dauer 6 Stunden.

Wo installiere ich den Temperatursensor?

Für einen Wandofen: 100 mm von der Decke, oberhalb des Ofens. Für einen Bodenofen: entweder an der Wand 100 mm von der Decke oder an der Decke 100-200 mm auf der Seite des Ofens. Halten Sie die Mindestabstände zu Lüftungsöffnungen ein.

Wie setze ich den Überhitzungsschutz zurück?

Drücken Sie die Rücksetztaste des Überhitzungsschutzes (siehe Abbildung 6), nachdem Sie die Ursache der Überhitzung identifiziert und behoben haben.

Kann ich diese Steuerzentrale für einen Gemeinschaftssauna verwenden?

Ja, das Modell C150 ist für Gemeinschaftssaunen bis 17 kW geeignet. Für Familiensaunen ist die maximale Dauer auf 6 Stunden begrenzt.

Was ist die maximal angezeigte Temperatur?

Die maximal einstellbare Temperatur beträgt 110 °C, die Anzeige kann jedoch bis zu 125 °C anzeigen.

Wie kalibriere ich die Temperaturanzeige?

Im Einstellungsmenü drehen Sie den Temperaturregler, um die Anzeige um -15 bis 0 Einheiten anzupassen. Führen Sie diese Einstellung durch, wenn die Saunatemperatur zwischen 60 und 80 °C liegt.

Welche Sicherungen sind vorhanden und wie werden sie ersetzt?

Eine Hauptsicherung von 40 mA auf der Stromversorgungsplatine und eine Sicherung für die Beleuchtung. Der Austausch muss von einem Fachmann durchgeführt werden.

Erfordert die elektrische Installation einen Fachmann?

Ja, der elektrische Anschluss muss von einem zugelassenen Elektriker gemäß den geltenden Vorschriften durchgeführt werden.

BEDIENUNGSANLEITUNG C080230 HARVIA

1. STEUERGERÄTE C80/1, C90 UND C150....12

1.1. Allgemeines....12
1.2. Technische Daten....12

1. BEDIENUNGSANLEITUNG....12

2. INSTALLATIONSANLEITUNG 14

3.1. Lösen des Deckels....14
3.2. Wandbefestigung 14
3.3. Montage des Temperaturfühlers....14
3.4. Ändern der Einstellungen....16
3.5. Wartungsanleitung 16
3.6. Elektrische Anschlüsse....16

FR

TABLE DES MATIÉRES

1. CENTRES DE CONTRÔLE C80/1, C90 ET C150 .....20

1. STEUERGERÄTE C80/1, C90 UND C150

1.1. Allgemeines

Das C80/1-Steuergerät ist für die Steuerung einphasiger elektrischer Öfen (2–6 kW) in Familien-sau nen gedacht, die keine eigebauten Regler haben (einphasige Elektrosystem).

Das C90-Steuergerät ist für die Steuerung elektrischer Öfen (2–9 kW) in Familiensaunen gedacht, die keine ein ge bauten Regler haben.

Mit dem Steuergerät C150 können Elektrosaunöfen bis 17 kW sowohl für Familien saunen als auch für allgemeine Saunen bedient werden.

Bei dem Steuergerät ist es möglich, die maximale Einschaltdauer des Ofens auf 1–12 Stunden einzustellen. Die werkseitige Einstellung ist 4 h. ▶3.4. Achtung! In Familiensaunen ist die maximale Einschalt zeit entweder 6 h und in öffentlichen Saunen 12 h.

Das Steuergerät reguliert die Temperatur in der Saunakabine entsprechend der von dem Fühler gelieferten Daten. Der Temperaturfühler und der Überhitzungsschutz befinden sich im Gehäuse des Temperaturfühlers.

Wenn eine Störung auftritt, wird der Ofen abgeschaltet, und auf dem Steuergerät wird eine Fehlermeldung (Er1, Er2 oder Er3) angezeigt, die Hilfe bei der Störungsbeseitigung bietet. Die Störungsanzeige verschwindet, sobald der Fehler behoben ist. ▷3.5.

1.2. Technische Daten

• die maximale Temperatureinstellung am Display des Steuergeräts beträgt 110 °C, Präzision +/-1 °C
  • die maximale Temperaturanzeige ist 125 °C
• Maße des Steuergeräts: Breite 250 mm, Höhe 223 mm, Tiefe ca. 70 mm
  • Gewicht: ca. 0,9 kg (C80/1), ca. 1,2 kg (C90) bzw. 1,4 kg (C150)
• der Temperaturfühler ist mit einem rücksetzbaren Überhitzungsschutz und einem NTC-Thermistor zur Temperaturerfassung ausgestattet (22 kΩ/T = 25 °C)

2. BEDIENUNGSANLEITUNG2. INSTRUCTIC

ACHTUNG! Bevor Sie den Ofen anschalten, bitte überprüfen, dass keine Gegenstände auf dem Ofen oder in der unmittelbarer Nähe des Ofens liegen.

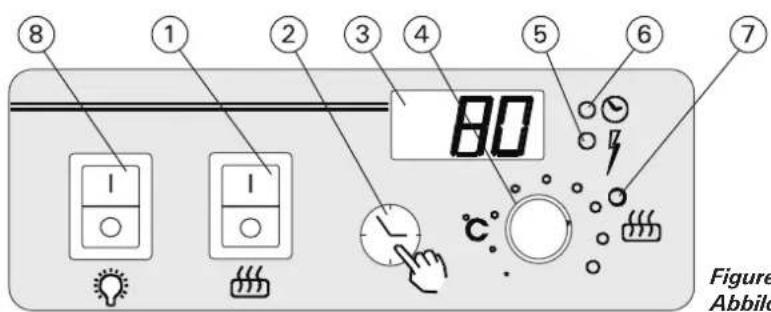

8 1 2 3 4 5 6 7 80 Figure Abbild

Figure 1. Abbildung 1.

1. Main switch

Die Inbetriebnahme des Saunaofens erfolgt durch Drücken des Hauptschalters in Position 1. Der Ofen beginnt sofort sich zu erwärmen. Der Ofen wird ausgeschaltet, wenn die Einschaltzeit abläuft oder der Hauptschalter auf 0 gestellt wird.

2. Vorwahlzeit-Schalter

Falls der Zeitpunkt für das automatische Einschalten des Ofens festgelegt werden soll, ist die Zeitvorwahltaste so oft zu drücken, bis die gewünschte Stundenzahl auf der Anzeige erscheint.

• Die Vorwahlzeit ist von 0,5–12 Stunden mit halbstündiger Genauigkeit programmier bar.
• Die Zeitvorwahl kann durch die Anzeige 0 rückgängig gemacht werden, wonach der Ofen sofort mit dem Heizen beginnt.
• Die Vorwahlzeit läuft in Schritten von 6 Minuten ab.

3. Anzeige

Im normalen Modus werden Saunatemperatur und verbleibende Einschaltzeit abwechselnd dargestellt.

4. Temperaturregler

Die gewünschte Saunatemperatur wird mit dem Temperaturregler eingestellt. Rechtsdrehung erhöht, Linksdrehung verringert die Temperatur. Wenn der Regler nach rechts oder links gedreht wird, erscheint auf der Anzeige automatisch der Zahlenwert der eingestellten Temperatur und die Leuchte 5 blinkt.

Die Temperatur kann auf maximal 110 °C eingestellt werden.

5. Kontrolleuchte, rot

Bei fortwährender Leuchte erscheint auf der Anzeige die Saunatemperatur.

Bei Blinken der Leuchte zeigt das Display die Einstellungstemperatur an.

6. Kontrolleuchte, grün

Gibt an, dass auf der Anzeige die Vorwahlzeit angegeben ist.

7. Kontrolleuchte, rot

Leuchtet, wenn der Saunaofen eingeschaltet ist.

8. Schalter für Saunabeleuchtung, max. 300 W

ACHTUNG! Es ist unbedingt darauf zu achten, dass das Steuergerät der Sauna nach Beendigung der Heizzeit die Stromwiderstände des Ofens abschaltet.

3. INSTALLATIONSANLEITUNG3. INSTRUCT

Die elektrischen Anschlüsse des Steuergeräts dürfen nur von einem autorisierten, geschulten Elektriker unter Beachtung der aktuell gültigen Vorschriften vorgenommen werden. Nach der Installation des Steuergeräts ist der verantwortliche Monteur verpflichtet, dem Benutzer die mitgelieferte Installations- und Bedienungsanleitung auszuhändigen und der Person, die den Ofen und das Steuergerät bedient, eine entsprechende Schulung zu geben.

3.1. Lösen des Deckels

Der Deckel wird vor der Installation des Steuergeräts an der Wand abgenommen. Der Deckel wird am oberen Rand gelöst, wenn die den Deckel blokkierende Lasche z.B. mit einem Schraubenzieher herabgedrückt wird. Am unteren Rand werden die vorbereiteten Bohrungen für die Verbindungskabel an den Stellen durchgestoßen, an denen die Kabel angeschlossen werden. Siehe Abb. 2.

3.2. Wandbefestigung

Das Steuergerät wird außerhalb der Saunakabine an einem trockenen Ort (Betriebstemperatur +0 °C).

Achtung! Das Steuergerät darf nicht in die Wandkonstruktion versenkt werden. Siehe Abb. 2.

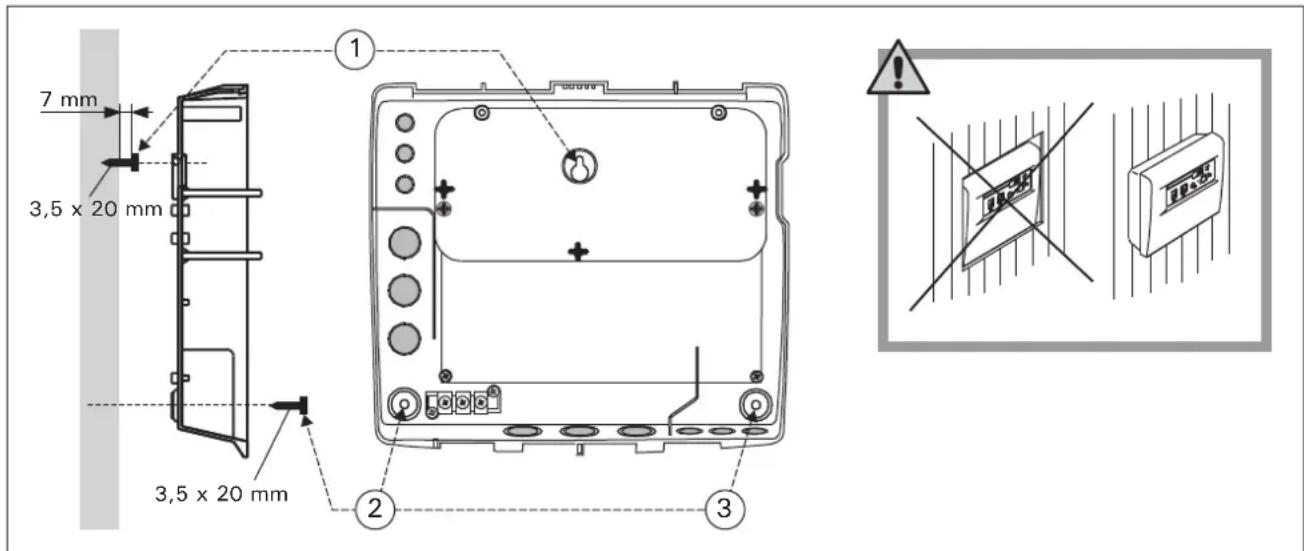

Am Boden der Steuereinheit befinden sich Bohrungen für drei Schrauben, mit denen die Steuereinheit an der Wand festgeschraubt wird. Siehe Abb. 2.

7 mm 3,5 x 20 mm 3,5 x 20 mm ① ② ③

Figure 2. Wall-mounting the control unit Abbildung 2. Installation des Steuergeräts an der Wand

3.3. Installing the Temperature Sensor

Achtung! Die Luftzufuhr der Sauna darf sich nicht in der Nähe des Temperaturfühlers befinden. Der Luftzug in der Nähe von Luftzufuhr kühlt den Fühler ab, was zu ungenauen Temperaturmessungen am Steuergerät führt. Dies kann zu einer Überhitzung des Ofens führen. Mindestabstand des Fühlers zur Luftzufuhr (Abb. 3):

• Mehrrichtungs-Luftzufuhr: 1000 mm
• Luftzufuhr weist vom Fühler weg: 500 mm

Der Fühler muss an der Stelle angebracht werden, die in diesen Anweisungen angegeben wird. Wenn der Mindestabstand nicht erfüllt ist, muss die Luftzufuhr geändert werden.

ENDE

Figure 3. Sensor's minimum distance from an air vent Abbildung 3. Mindestabstand des Fühlers zu Luftschlitzen

Das Kabel, das zusammen mit dem Thermostat geliefert werden, ist aus Silikon und ist bis 170 °C wärmebeständig. Zur Verlängerung des Silikonkabels können Kabel mit einem anderen Wärmeleitwert verwendet werden, die einen entsprechenden Querschnitt hat, sofern sichergestellt ist, daß nach dem Anschluß die auf das Kabel einwirkende Temperatur nicht über +80 °C steigt.

Überprüfen Sie den richtigen Standort des Temperaturfühlers nach den Gebrauchs- und Montageanleitungen des Ofens.

Öfen mit Wandbefestigung (Abbildung 4)

- Bringen Sie den Temperaturfühler über dem Ofen an der Wand an, an der vertikalen Mittellinie, die parallel an den Seiten des Ofens verläuft, in einem Abstand von 100 mm zur Decke.

Freistehende Öfen (Abbildung 5)

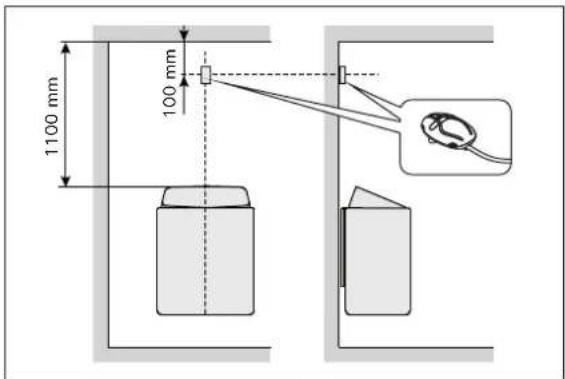

• Option 1: Bringen Sie den Temperaturfühler über dem Ofen an der Wand an, an der vertikalen Mittellinie, die parallel an den Seiten des Ofens verläuft, in einem Abstand von 100 mm zur Decke. Achtung! In der Tabelle ist auch der max. Abstand des Ofen zu der Wand angegeben, an der der Fühlerkasten angebracht wird.

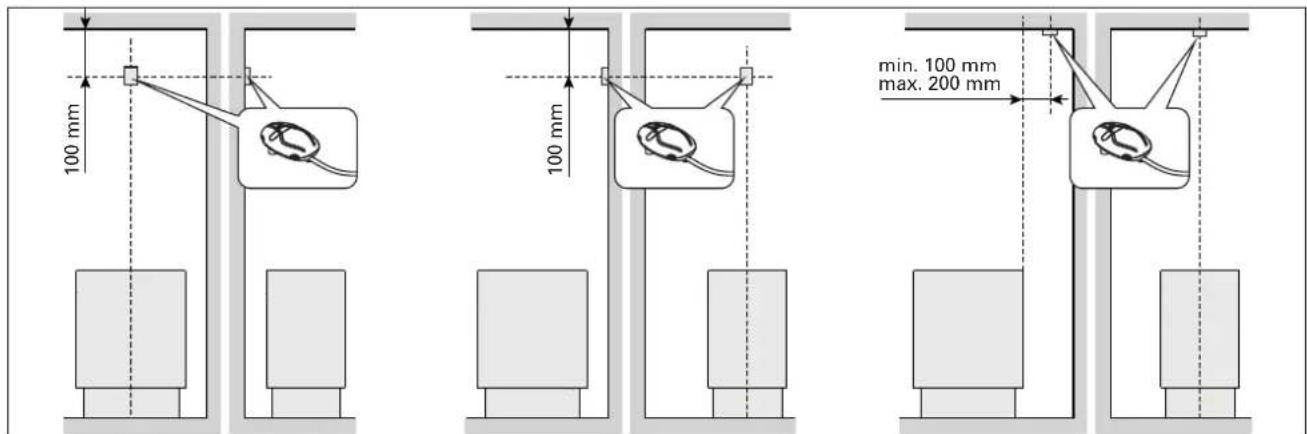

• Option 2: Bringen Sie den Temperaturfühler über dem Ofen an der Decke an, in einem Abstand von 100–200 mm zur vertikalen Mittellinie an der Seite des Ofens.

1100 mm 100 mm

Abbildung 4. Position der Temperaturfühler bei Öfen mit Wandbefestigung

100 mm 100 mm min. 100 mm max. 200 mm

Figure 5. The place of the sensor of the control unit C150 in connection with floor-mounted heaters Abbildung 5. Position der Temperaturfühler des Steuergeräts C150 bei freistehende Öfen

3.4. Changing the Settings

Open the settings menu:

3.4. Ändern der Einstellungen

Öffnen Sie das Einstellungsmenü:

1. Schalten Sie den Strom am Hauptschalter ab (Position 0).
2. Halten Sie die Vorwahlzeit-Taste gedrückt, und schalten Sie den Strom am Hauptschalter wieder ein (Position 1).
3. Halten Sie die Vorwahlzeit-Taste gedrückt, bis Signallampe 6 leuchtet (ca. 5 Sekunden).

Drehen Sie die Temperatureinstellung, um die Werte zu ändern.

Einstellung des Fühlerwerts

Der Wert kann um -15–0 Einheiten korrigiert werden. Dies ermöglicht es, den Wert mit einem Präzisionsthermometer zu kalibrieren. Die Temperatur in der Sauna sollte während der Einstellung 70–80 °C betragen.

Gehen Sie zur nächsten Einstellung über, indem Sie die Vorwahlzeit-Taste drücken.

Ändern der maximalen Einschaltzeit

Die maximale Einschaltzeit kann zwischen 1 und 12 Stunden eingestellt werden. Achtung! In Familiensaunen ist die maximale Ein schalt zeit entweder 6 h und in öffentlichen Saunen 12 h.

Drücken Sie die Vorwahlzeit-Taste, um die Einstellungen zu beenden.

3.5. Wartungsanleitung

Achtung! Alle Wartungsmaßnahmen müssen von qualifiziertem technischem Personal durchgeführt werden.

Die Funktionen der Steuergeräte sind auf zwei im Gerät befindliche Elektronikplatten verteilt, die miteinander durch einen entfernbaren Flach kabelanschluß verbunden sind. Siehe Abb. 7.

Beide Platten sind mit Schrauben an Gehäuseteilen befestigt und leicht austauschbar, falls im Betrieb des Geräts ein Fehler auftritt.

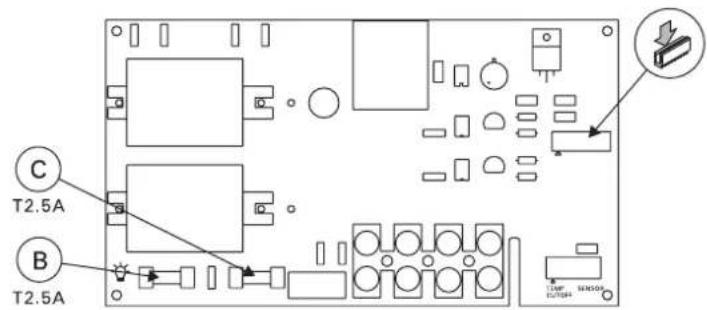

Sicherungsdefekt (Abb. 7)

• Wenn die Kontrolleuchten und Nummern der Anzeigeplatte nicht leuchten, kann die Haupt sicherung (40 mA) der Leistungsplatte defekt sein.
• Wenn das über das Steuergerät angeschlossene Licht in der Sauna nicht brennt, kann die Sicherung des Lichts defekt sein.

Defekte im Fühlerkreis des Termostats

• Die Anzeige gibt Er1, Er2 oder Er3 an, wenn im Fühlerkreis des Termostats eine Unterbrechung oder ein Schaltfehler auftritt. Tabelle 1.
• Wenn der Überhitzungsschutz ausgelöst wird, kann er leicht zurückgestellt werden, nachdem der Fehler zunächst gefunden und dann behoben worden ist. Abb. 6.

3.6. Elektrische Anschlüsse

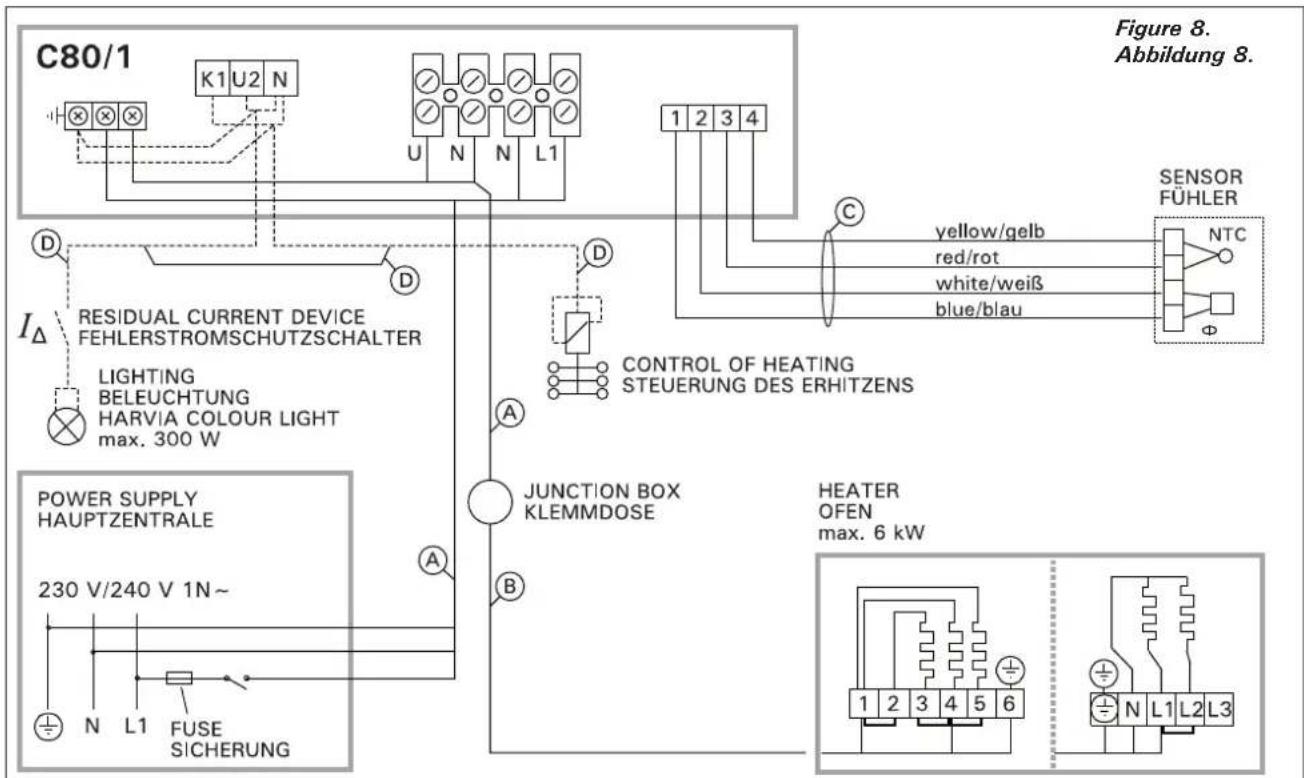

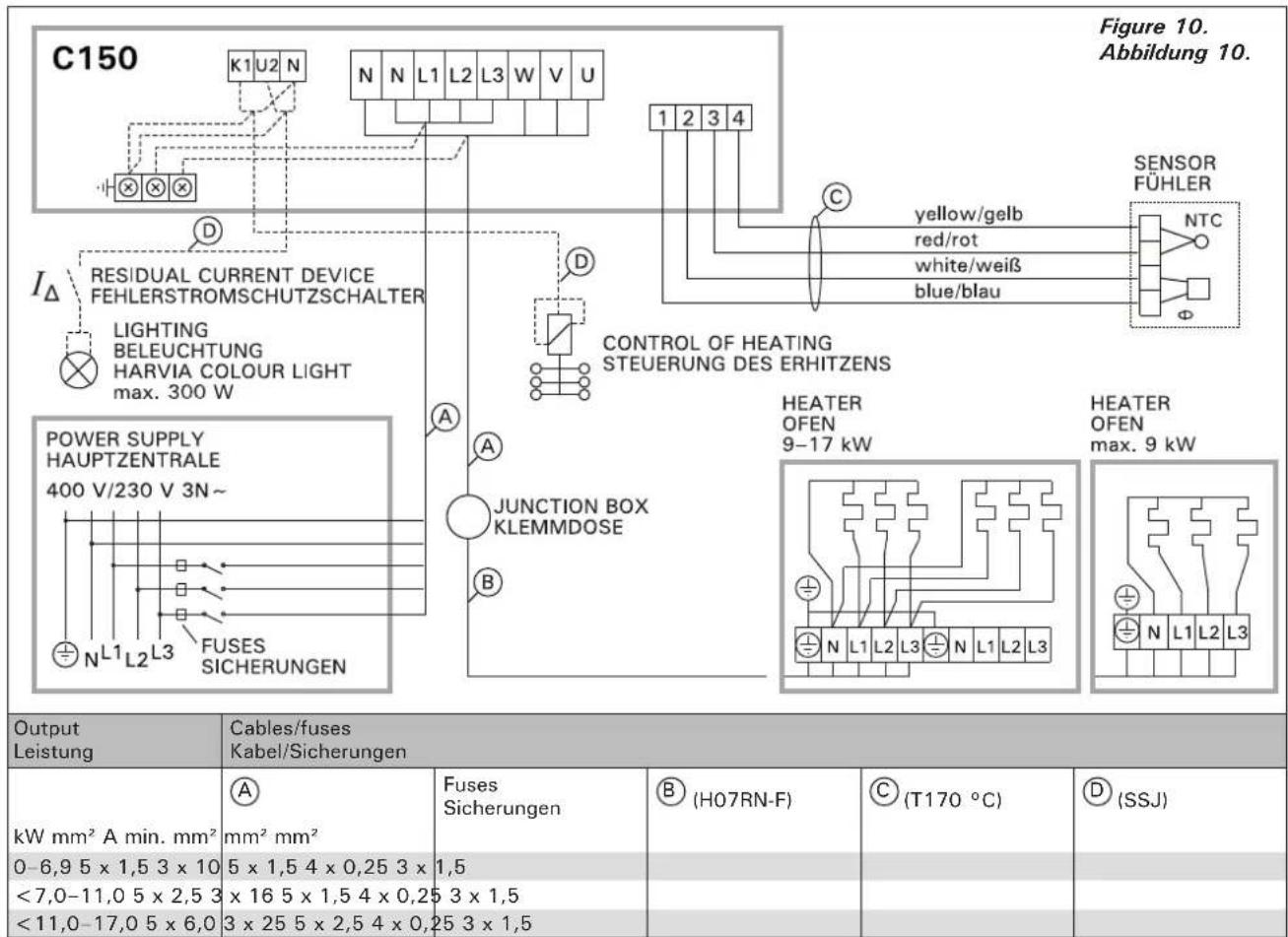

Siehe Abb. 8–10. Wenn die Beleuchtung der Saunakabine über das Steuergerät angeschlossen wird, muss der Beleuchtungsstromkreis mit einem Fehlerstrom-Schutzschalter (Fl-Schalter) ausgestattet werden.

Figure 6. Reset button for overheat protector Abbildung 6. Rücksetzknopf des Überhitzungsschutzes

Display card C80, C90, C150 Anzeigeplatte C80, C90, C150 WX200

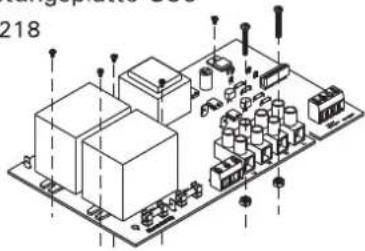

Electric power card C80 Leistungsplatte C80

WX218

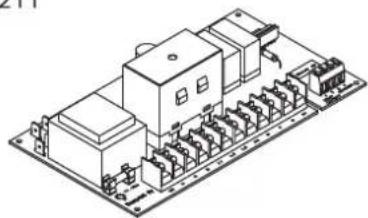

Electric power card C90 Leistungsplatte C90

WX211

Sicherung des Lichts

Sicherung der Zusatzsteuerung

Beim lösen des Anschlusses hier drücken

Figure 7. Electronic cards Abbildung 7. Elektronikplatten

	Description/Beschreibung Remedy/Abhilfe
Er1	Temperature sensor's measuring circuit broken.	Check the red and yellow wires to the temperature sensor and their connections for faults.
	Messkreis des Temperaturfühlers unterbrochen.	Prüfen Sie die roten und gelben Kabel zum Temperaturfühler und deren Verbindungen auf Fehler.
Er2	Temperature sensor's measuring circuit short-circuited.	Check the red and yellow wires to the temperature sensor and their connections for faults.
	Kurzschluss im Messkreis des Temperaturfühlers.	Prüfen Sie die roten und gelben Kabel zum Temperaturfühler und deren Verbindungen auf Fehler.
Er3	Overheat protector's measuring circuit broken.	Press the overheat protector's reset button (figure 6). Check the blue and white wires to the temperature sensor and their connections for faults.
	Messkreis des Überhitzungsschutzes unterbrochen.	Reset-Taste des Überhitzungsschutzes drücken (Abbildung 6). Prüfen Sie die blauen und weißen Kabel zum Temperaturfühler und deren Verbindungen auf Fehler.
OC	Sauna room temperature is outside the measuring range or the temperature sensor's measuring circuit is broken.	The heater works normally for 15 minutes in order to raise the temperature to a measurable level. If the temperature is still out of range after 15 minutes or the temperature sensor's measuring circuit is broken, Er1 will be shown on the display.
	Die Temperatur liegt nicht im Messbereich des Fühlers oder der Messkreis ist unterbrochen.	Der Ofen wird normalerweise 15 Minuten lang geheizt, damit die Messbereiche des Fühlers erreicht werden. Wird der Messbereich nicht erreicht, oder ist der Messkreis unterbrochen, wird die Fehlermeldung Er1 angezeigt.

Table 1. Error messages
Tabelle 1. Fehlermeldungen

C80/1 K1 U2 N U N N L1 1 2 3 4 IΔ RESIDUAL CURRENT DEVICE FEHLERSTROMSCHUTZSCHALTER LIGHTING BELEUCHTUNG HARVIA COLOUR LIGHT max. 300 W POWER SUPPLY HAUPTZENTRALE 230 V/240 V 1N~ N L1 FUSE SICHERUNG JUNCTION BOX KLEMMDOSE A B CONTROL OF HEATING STEUERUNG DES ERHITZENS SENSOR FÜHLER yellow/gelb red/rot white/weiß blue/blau HEATER OFEN max. 6 kW 1 2 3 4 5 6 N L1 L2 L3 Figure 8. Abbildung 8.

OutputLeistung	Cables/fusesKabel/Sicherungen
kW mm2 A min. mm2	Amm2 mm2	FuseSicherung	B (H07RN-F)	C (T170 °C)	D (SSJ)
0-2,3 3 x 1,5 1 x 10	3 x 1,5 4 x 0,25 3 x	1,5
<2,5-3,6 3 x 2,5 1	x 16 3 x 1,5 4 x 0,25	3 x 1,5
<4,5 3 x 4 1 x 20 3	x 2,5 4 x 0,25 3 x 1,5
<6,0 3 x 6 1 x 25 3	x 2,5 4 x 0,25 3 x 1,5

C90 Figure 9. Abbildung 9. IΔ RESIDUAL CURRENT DEVICE FEHLERSTROMSCHUTZSCHALTER LIGHTING BELEUCHTUNG HARVIA COLOUR LIGHT max. 300 W POWER SUPPLY HAUPTZENTRALE 400 V/230 V 3N~ N L1 L2 L3 FUSES SICHERUNGEN 1 2 3 4 E E CONTROL OF HEATING OPTIONALE SCHALTER A A JUNCTION BOX KLEMMDOSE B SENSOR FUHLER yellow/gelb red/rot white/weiß blue/blau HEATER OFEN max. 9 kW kW mm² A min. mm² mm² mm² Output Leistung Cables/fuses Kabel/Sicherungen 3,0 <4,5-6,9 <7,0-9,0 4 x 1,5 5 x 1,5 5 x 2,5 Fuses Sicherungen 2 x 10 3 x 10 3 x 16 4 x 1,5 5 x 1,5 5 x 1,5 4 x 0,25 4 x 0,25 4 x 0,25 3 x 1,5 3 x 1,5 3 x 1,5 3 x 1,5 3 x 2,5

C150 K1 U2 N N N L1 L2 L3 W V U 1 2 3 4 IΔ RESIDUAL CURRENT DEVICE FEHLERSTROMSCHUTZSCHALTER LIGHTING BELEUCHTUNG HARVIA COLOUR LIGHT max. 300 W POWER SUPPLY HAUPTZENTRALE 400 V/230 V 3N~ N L1 L2 L3 FUSES SICHERUNGEN CONTROL OF HEATING STEUERUNG DES ERHITZENS HEATER OFEN 9-17 kW HEATER OFEN max. 9 kW Output Leistung Cables/fuses Kabel/Sicherungen Figure 10. Abbildung 10. kW mm² A min. mm² A mm² mm² Fuses Sicherungen B (H07RN-F) C (T170 °C) D (SSJ) 0-6,9 5 x 1,5 3 x 10 5 x 1,5 4 x 0,25 3 x 1,5 x 16 5 x 1,5 4 x 0,25 3 x 1,5 x 25 5 x 2,5 4 x 0,25 3 x 1,5 <7,0-11,0 5 x 2,5 3
