Programmierbares Labor-Netzgerät

BEDIENUNGSANLEITUNG

Seite 4-33

Best.-Nr. / Item No. / N° de commande / Bestnr.:

513910 PPS 11810, 1 - 18 V/DC, 0 - 10 A

513911 PPS 11360, 1-36 V/DC, 0-5 A

513912 PPS 11603, 1 - 60 V/DC, 0 - 2500 mA

513913 PPS 13610, 1 - 18 V/DC, 0 - 20 A

513914 PPS 16005, 1 - 36 V/DC, 0 - 10 A

513915 PPS 11815, 1 - 60 V/DC, 0 - 5 A

These Bedienungsanleitung gehort zu diesen Produkt. Sie enthalt wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie theses Produkt an Dritte weitergeben.

Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf! Eine Auflistung der Inhalte finden Sie in dem Inhaltsverzeichnis mit Angabe der entsprechenden Seitenzahlen auf Seite 4.

1. Einführung 5
2. Bestimmungsgemäß Verwendung 6
3. Lieferumfang 7
4. Zeichenerklarung 7
5. Sicherheitshinweise 8
6. Bedienelemente 10
7. Software installieren 10
8. Inbetriebnahme 11
9. Normalbetrieb 14
10. Speicherplatzbetrieb „Preset" und „Set" 17
11. Fernsteuerbetrieb „Remote Ctrl" 19
12. Steuerung mit PC-Software 23
    13.Schutzeinrichtungen 29
    14.Wartung und Reinigung 30
    15.Behebung von Störungen 30
13. Entsorgung 33
14. Technische Daten 33

1. EINFUHRUNG

Sehr geehrte Kundin, sehr geehrter Kunde,

mit dem Kauf eines Voltcraft®-Produktes haben Sie eine sehr gute Entscheidung getroffen, für die wir Ihnen danken.

Volkcraft® - Dieser Name steht auf dem Gebiet der Mess-, Lade- sowie Netztechnik für überdurchschnittliche Qualitätsprodukte, die sich durch fachliche Kompetenz, außergewöhnliche Leistungsfähigkeit und permanente Innovation auszeichnen.

Vom ambitionierten Hobby-Elektroniker bis hin zum professionellen Anwender haben Sie mit einem Produkt der Voltcraft® - Markenfamilie selbst für die anspruchsvollsten Aufgaben immer die optimale Lösung zur Hand. Und das Besondere: Die ausgereife Technik und die zuverlässige Qualität unserer Voltcraft® - Produkteieten wir Ihnen mit einem fast unschlagbar gänstigen Preis-/Leistungsverhältnis an. Darum schaffen wir die Basis für eine lange, gute und auch erfolgreiche Zusammenarbeit.

Wir wünschen Ihnen nun viel Spaß mit ihrem neuen Voltcraft® - Produkt!

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Bei technischen Fragen wenden Sie sichitte an:

Deutschland: www.conrad.de

Österreich: www.conrad.at

Schweiz: www.conrad.ch

Aktuelle Bedienungsanleitungen

Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite.

2. BESTIMMUNGSGEMÄSSE VERWENDUNG

Das Labornetzgerät dient als potentialfreie DC-Spanningsquelle zum Betrieb von Kleinspannungsverbrauchern. Der einstellbare Ausgang kann an der Vorderseite bis max. 5 A und an der Rückseite bis zur vollen Nennstromstände abgegriffen werden. Der vordere Ausgang ist auf 5 A begrenzt und gegen Überlastung geschützt. Bei der Reihenschaltung der Ausgänge mehrerer Netzgeräte können berührungsgefährliche Spannungen >75 V/DC erzeugt werden. Ab dieser Spannung müssen aus Sicherheitsgründen schutzisolierte Leitungen/Messkabel zum Einsatz kommt. Der Anschluss erfolgt an der Vorderseite über 4 mm Sicherheits-Buchsen, an der Rückseite über Hochstrom-Schraubklemmbuchsen. Die Ausgänge (vorne und halten) sind miteinander verbunden.

Es mussen ausreichend dimensionierte Anschlusskabel verwendet werden. Ein zugeiger Leiterquerschnitt kann zur Überhitzung und zum Brand führen.

Die Ausgangsdaten der Labornetzgeräte sind wie folgt:

Typ Ausgangsspannung Ausgangsstrom	(Insgesamt, MAIN + AUX)
PPS 11810 1 – 18 V/DC 0 – 10 A
PPS 11360 1 – 36 V/DC 0 – 5 A
PPS 11603 1 – 60 V/DC 0 – 250 mA
PPS 13610 1 – 18 V/DC 0 – 20 A
PPS 16005 1 – 36 V/DC 0 – 10 A
PPS 11815 1 – 60 V/DC 0 – 5 A

Die Einstellung für Spannung und Strom erfolgt stufenlos über digitale Drehregler mit Grob- und Feineinstellung, um einechnelle und prazise Werteinstellung zu ermögen. Die Werte werden im übersichtlichen Display angezeigt. Die Strombegrenzung für den Konstantstrombetrieb kann ohne Kurzschlussbrücke voreingestellt werden.

Das Netzgerät ist fernsteuerbar. Über eine externe Spannung (0 - 5 V/DC) oder über ein externes Potentiometer (5 kOhm) kann die Ausgangsspannung und der Ausgangsstrom eingestellt werden. Der DCAusgang ist über einen Schaltkontakt ein- und ausschaltbar.

Drei frei programmierbare Speicherpläte können mit entsprechenden Festspannungen und Strombegrenzungen belegt werden. Der Wahlschalter befindet sich an der Rückseite.

Mit der im Lieferumfang enthaltenen Software und dem USB-Anschluss kann die Stromversorgung zum Betrieb von zyklischen Arbeitsabläufen über einen PC gesteuert werden. Bis zu 20 programmierbare Spannings- und Strom-Sets mit entsprechlicher Zeitdauer konnen für den Betrieb programmiert werden. Die zyklischen Arbeitsabläufe konnen bis zu 999-mal wiederholt werden.

Das Gerät ist überlast- und kurzschlussfest und beinhaltet eine Sicherheits-Temperaturabschaltung. Das Labornetzgerät ist in Schutzklasse 1 aufgebaut. Es ist nur für den Anschluss an Schutzkontaktsteckdosen mit Schutzerding und einer haushaltsüblichen Wechselspannung von 230 V/AC zugelassen.

Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Produktes nicht gestattet. Eine andere Verwendung als oben beschrieben ist nicht erlaubt und kann zur Beschädigung des Produkts führen. Darüber hinaus ist dies mit Gefahren, wie z. B. Kurzschluss, Brand, Stromschlag usw. verbunden. Lesen Sie die Bedienungsanleitung/genau durch und bewahren Sie diese für späteres Nachschlagen auf.

Befolgen Sie alle Sicherheitshinweise und Informationen in dieser Anleitung.

3. LIEFERUMFANG

Labor-Netzteil
Remote-Anschlussbuchse
- Schutzkontakt-Netzkabel
USB-Kabel
- CD (Software)
Bedienungsanleitung

4. ZEICHENERKLÄRUNG

Ein Ausrufungszeichen in einem Dreieck zeigt wichtige Anweisungen in dieser Anleitung, die unbedingt befolgt werden müssen.

Ein Blitzsymbol im Dreieck warnt vor einem elektrischen Schlag oder der Beeinträchtigung der elektrischen Sicherheit des Geräts.

Dieses Symbol zeigt Tipps und Informationen zur Bedienung.

Nur zur Verwendung in trockenen Innenbereichen

Dieses Gerät ist CE-konform und erfüllt die erforderlichen nationalen und europäischen Richtlinien.

Schutzleiteranschluss; diese Schraubearf nichtgelöstwerden

5. SICHERHEITSHINWEISE

Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch resultierende Personen-/Sachschäden keine Haftung. Außen dem erlischt in solchen Fälle die Gewährleistung/Garantie.

Personen / Produkt

• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses konnte für Kinder zu einem gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperatoren, direktem Sonnenlicht, starken Erschüttierungen, hoher Feuchtigkeit, Nisse, brenbaren Gasen, Dämpfen und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
• Wenn kein sicherer Betrieb mehr möglich ist,nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtiger Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:

-sichtbare Schäden aufweist,

-nicht mehr ordnungsgemäß Funktioniert,

• über einen längeren Zeitraum unter ungūnstigen Umgebungsbedingungen gelagert wurde oder

-erheblichen Transportbelastungen ausgesetzt wurde.

• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe wird es beschädigt.
• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, an die das Produkt angeschlossen wird.
• Produkte, die an Netzspannung betreiben werden, gehoren nicht in Kinderhände. Lassen Sie deshalb beim Betrieb des Produkts in Anwesenheit von Kindern besondere Vorsicht walten, insbesondere wenn diese versuchen, Gegenstände durch Gehäuseöffnungen in ein Gerät zu stecken. Es besteht die Gefahr eines lebensgefährlichen elektrischen Schlags.
• Gießen Sie nie Flüssigkeiten über elektrischen Geräten aus und stellen Sie keine mit Flüssigkeit gefüllten Gegenstände (z.B. Vasen) darauf ab bzw. in deren Höhe. Es besteht hochste Gefahr eines Brandes oder lebensgeführlichen elektrischen Schlags.

• Betreiben Sie das Produkt nur in trockenen Innenräumen. Esarf nicht feucht oder nass werden. Ansonstenbesteht Lebensgefahr durch einen elektrischen Schlag!

• In Schulen, Ausbildungsstätten, Hobby- und Selfbhilfewerkstätten muss der Umgang mit elektrischen Geräten durch geschultes Personal überwacht werden.

• Beachten Sie in gewerblichen Einrichtungen die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel.
• Beim Offnen von Abdeckungen oder Entfernen von Teilen können spannungsführende Teile freiogelegt werden. Trennen Sie deshalb vor einer Wartung oder Instandsetzung das Produkt von allen Spanningsquellen. Kondensatoren im Gerät können noch geladen sein, selbst wenn es von allen Spanningsquellen getrennt wurde.
• Verlegen Sie Kabel immer so, dass niemand über diese stolpern oder an ihren hangen bleiben kann. Es besteht Verletzungsgefahr.
• Tragen Sie während der Arbeit mit Netzeiten oder Ladegeräten keine metallenen und leitenden Schmuckketten, Armreifen, Ringe usw. Verbinden Sie Netzeleile und Ladegeräte unter keinen Umständen mit Menschen oder Tieren.
• Überprüfen Sie vor jedem Einsatz das Produkt auf Beschädigung(en). Falls Sie Beschädigungen feststellen, verwenden Sie das Produkt nicht mehr. Trennen Sie es von der Netzspannung undziehen Sie das Steckernetzteil aus der Netzsteckdose. Bringen Sie das Produkt danach in eine Fachwerkstatt.
• Verwenden Sie als Spanningsquelle ausschließlich eine ordnungsgemäße Netzsteckdose (230V / 50Hz) des öffentlichen Versorgungsnetzes.
• Ziehen Sie das Steckernetzteil nicht am Kabel aus der Netzsteckdose!
• Unter folgenden Bedingungen muss der Netzstecker aus der Steckdose gezogen werden:

-vor dem Reinigen des Produkts

-bei Gewitter

• wenn das Produkt über einen längeren Zeitraum nicht verwendet wird.

• Achten Sie während des Betriebs auf eine ausreichende Belüfung des Produkts. Decken Sie die Belüftungsöffnungen nicht durch Zeitschriften, Decken, Vorhänge o.a. ab. Halten Sie einen Mindestabstand von 15 cm zu anderen Gegenständen ein.

• Stellen Sie safer, dass beim Aufstellen die Kabel nicht gequetscht, geknicht oder durch scharfe Kanten beschädigt werden.

• Es)dürfen sich keine Geräte mit starken elektrischen oder magnetischen Feldern, wie z.B. Transformatoren, Motoren,chnurlose Telefon,Funkgeräte usw. in direkter Nähenzum Produkt befinden, da diese das Produkt beeinflussen konnen.

• Betreiben Sie das Ladegerät nicht an Orten oder in Räumen, die umgūnstige Umgebungsbedingungen aufweisen. Dies kann zur Beschädigung der empfindlichen Elektronik im Inneren des Ladegerats führen und ist mit lebensbedrohenden Gefahren verbunden. Ungūnstige Umgebungsbedingungen sind:

-Hohe Luftfeuchtigkeit (>80%) relativ, Kondensation)
-Feuchtigkeit, Staub, brennbare Gase, Lösungsmitteldämpfe, Benzin
-Hohe Umgebungstemperatur (>ca. + 50^)
- Elektromagnetische Felder (Motoren, Transformatoren, Audiosysteme für Modellbau usw.) oder elektrostatice Felder

• Das Gerät sollt nicht sofort nach einem Wechsel von kalter zu warmer Umgebung angeschlossen werden. Kondenswasser konnte zu Schäden am Gerät führen. Warten Sie, bis sich das Gerät der neuen Umgebungstemperatur angepasst hat.

Sonstiges

• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Produktes haben.
• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem Fachmann bzw. einer Fachwerkstatt durchführten.

6. BEDIENELEMENTE

1. LED-Messanzeigeelement mit Anzeige für C.V. (Konstantspannung) und C.C. (Konstantstrom)
2. Kontrollanzeige Rückseite
3. Bedienungsknopf Ausgangsspannung
4. Bedienungsknopf Ausgangsstrom
5. POWER (ein/aus) Schalter
6. AUX. OUTPUT 5A MAX. (AUX.-Ausgangsanschluss)
7. MAIN OUTPUT(Ausgangsanschluss)
8. Modus-Ausbahlschalter
9. Abruf-Ausbahlschalter
10. Fernsteuerungsanschluss
11. Luftteinlassgitter Kuhlgeblase
12. Leistungsaufnahme und Netzsicherung
13. USB-Buchse

7. SOFTWARE INSTALLIEREN

Die Software ist mit den Windows® Betriebssystemen XP, 2003, Vista, 7, 8 kompatibel.

1. Legen Sie die beiliegende Software-CD in das DVD-Laufwerk Ihr's Computers ein.
2. Installieren Sie den Treiber (USB zu UART Bridge) für Ihr Betriebssystem im Ordner USB CP210x Drivers...
3. Kopieren Sie den Ordner hcs von der CD in den Applikationsordner Ihres Computers oder einen Ort Ihrer Wahl.
4. öffnen Sie die Datei hcs.exe im Ordner hcs. Das Programm startet auf.

8. INBETRIEBNAHME

Das Labornetzgerät ist kein Ladegerät. Verwenden Sie zum Laden von Akkus geeignete Ladegeräte mit entsprechender Ladeabschaltung.

Bei längerem Betrieb mit Nennlast wird die Gehäuseoberfläche warm. Achtung! Mögliche Verbrennungsgefahr! Achten Sie daher unbedingt auf eine ausreichende Belüftung des Netzgerätes und betreiben Sie es niemals teilweise oder ganz abgedeckt, um eventuelle Schäden zu vermeiden.

Achten Sie beim Anschluss eines Verbrauchers unbedingt darauf, dass dieser im nicht eingeschalteten Zustand angeschlossen wird. Ein eingeschalteter Verbraucher kann beim Anschluss an die Ausgangsbuchsen des Netzgerätes zu einer Funkenbildung führen, welche wiederum die Buchsen bzw. die angeschlossenen Leitungen und/oder deren Klemmen beschädigten können.

Wenn Sie Ihr Netzgerät nicht benötigen, schalten Sie es aus und trennen es vom Netz. Die Anzeigen bleiben nach dem Ausschalten noch eine Sekunden an, um die internen Kondensatoren zu entladen und die zuletzt eingestillten Parameter abzuspeichern.

Auf einen ausreichenden Leiterquerschnitt der DC-Anschlussleitungen ist unbedingt zu achten, da eine Überlastung zum Leitungsbrand führen kann.

Anschluss des Netzkabels

1. Verbinden Sie das beiliegende Schutzkontakt-Netzkabel mit dem Kaltgeräte-Einbaustecker (12) am Netzgerät. Achten Sie auf festen Sitz.
2. Verbinden Sie das Netzkabel mit einer Schutzkontakt-Steckdose mit Schutzerding. Die Gesamtlänge des Netzkabels bis zur Steckdosearf 2m nicht Überschreiben.

Aufstellen des Gerätes

Stellen Sie das Labornetzgerät auf eine stabile, ebene und unempfindliche Oberfläche ab. Achten Sie daraufuf, dass die Luftungsschlitze im Gehäuse nicht verdeckt werden.

Allgemeine Informationen

Das Labornetzgerät ist mikroprozessorgesteuert und wird über zwei digitale Einstellregler (Inkrementalgeber ohne Endposition) mit Tastfunktion bedient. Dies ermöglich die Fein- und Grobregelung über einen Regler.

Nach dem Einsatz erfolgt ein Systemcheck. In den beiden Anzeigen wird der Teststatus angezeigt. Die Anzeigereihenfolge ist wie folgt:

Anzeige des aktuellen Softwaresstandes.

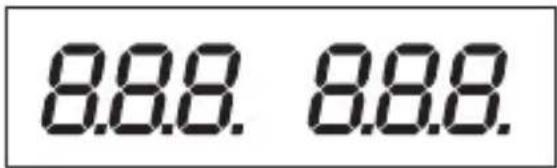

Segmenttest ob die Anzeige mit allen inzelsegmenten Funktioniert. Danach erfolgt der Test der LED-Anzeigen „C.V.“, „C.C.” und „REAR CONTROL".

Systemtest der Schutzvorrichtungen beginnnt.

Der Überspannungsschutz wird geprüft.

Der Überlastschutz wird geprüft.

Der Übertemperaturschutz wird geprüft.

Lüftertest. Der Lüfter wird kurz über den gesamten Drehzahlbereich getestet. Die Lüfterdrehzahl nimmt kurz hörbar zu.

OP OFF

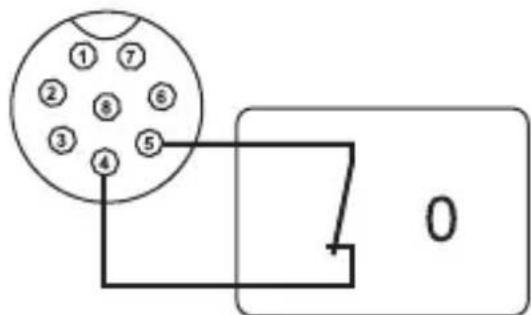

Die Fernsteuerfunktion für „Ausgang aus“ wird geprüft.

Nach thisem Schritt wird in die normale Betriebsanzeige umgeschaltet.

Das Netzgerät erhögt den Betrieb in 4 Modi. Diese Modi werden über einen Schiebeschalter an der Rückseite „MODE" (8) angewählt. Folgende Modi sind möglich:

Normal Normalbetrieb. Die Einstellung von Spannung und Strom erfolgt an der Vorderseite.

Preset Speicherplatzbetrieb. Im Gerät können drei Festspannungen eingespeichert und über diese „Preset“- Funktion direkt angewählt werden. Die Wahl des Speicherplatzes erfolgt über den Schiebeschalter „RECALL" (15). Die vorderen Einstellregler sind inaktiv.

Remote Ctrl Fernsteuerbetrieb. Das Netzgerät kann über eine externe Spannung oder ein externes Poti ferngesteuert werden. Die Ferneinstellung kann für Spannung und Strom erfolgen. Die vorderen Einstellregler sind inaktiv.

Set Einstellbetrieb. Die drei Preset-Plätze können frei programmiert werden. Speicherplatz am Schiebeschalter „RECALL" (9) wahren und Einstellungen über Einstellregler (3, 4) vornehmen.

Die einzeln Betriebsmodi werden Ihnen im folgenden genauer Beschreiben.

Zusätzliche Funktionen

Das Netzgerät wird bei jedem Einschalten automatisch nullgestellt. Falls Sie das Gerät während des Betriebs nullstellen müssen und nicht neu starten möchten, können Sie es manuell nullstellen.

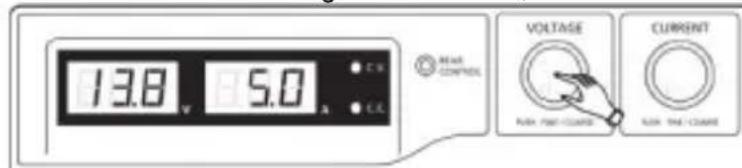

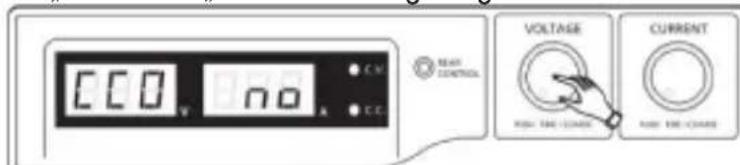

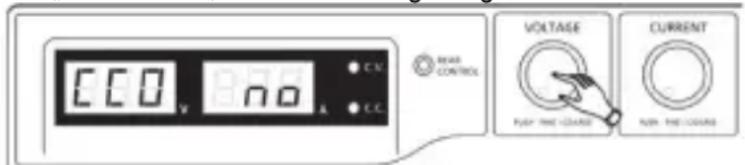

1. Halten Sie den Regler VOLTAGE für ca. 30 Sekunden gedrück, um den MENU-Modus aufzurufen. "CCO" und "no" werden angezeigt.

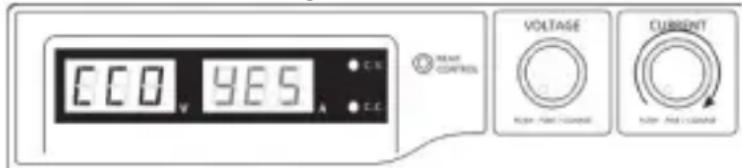

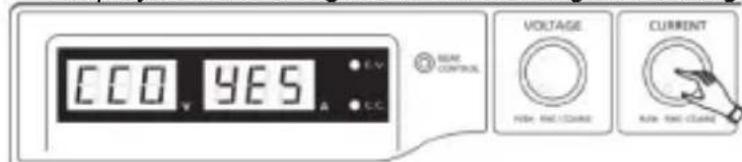

1. Drehen Sie den Regler CURRENT, bis „CCO“ und „YES“ angezeigt werden.

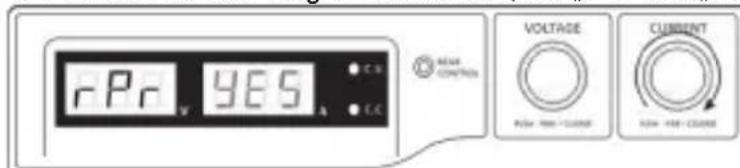

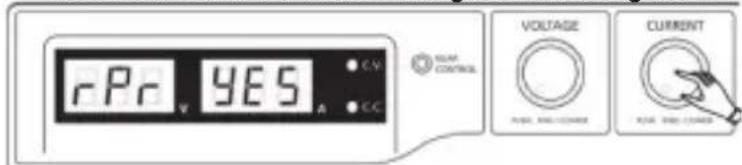

1. Drücken Sie den Regler CURRENT einmal, um das Gerät auf Null zu stellen. "YES" leuchtet im Display, um die erfolgreiche Nullstellung zu bestätigten.

1. Drücken Sie den Regler VOLTAGE, um den MENU-Modus zu verlassen.

9. NORMALBETRIEB

Im Normalbetrieblässt sich das Netzgerät über die vorderen Einstellregler bedieren. Achten Sie darauf, dass sich der Schiebeschalter „MODE“ in Position „Normal“ befindet. Entfern Sie angeschlossene Verbraucher vom Ausgang (6 oder 7).

Schalten Sie das Netzgerät über den Betriebsschalter (5) ein. Das Display (1) leuchtet und nach einem kurzen Selftest erscheidt die Spannings- und Stromanzeige.

MODE

Normal

Preset

Remote Ctrl

Set

Stellen Sie vor jeder Spannungseinstellung erst die Strombegrenzung ein. Ein zu hoher Stromwert kann ihre Anschlussleitungen beschädigen, ein zu niedriger Stromwert (<1 A) kann die Ausgangsspannung begrenzen.

Strombegrenzung einstellen

Die Begrenzung des Ausgangsstromes ist ein Schutzmechanismus, um den Verbraucher oder die Anschlussleitungen zu schützen. Die Strombegrenzung kann ohne Kurzschluss am Ausgang voreingestellt werden. Das Netzgerät liefert dann maximal den voreingestellenst Strom.

1. Entfernen Sie angeschlossene Verbraucher vom Netzgerät.
2. Schalten Sie das Netzgerät über den Betriebsschalter (5) ein. Das Display (1) leuchtet und nach einem kurzen Selftest erscheidt die Spannungs- und Stromanzeige.
3. Stellen Sie die Strombegrenzung am Einstellregler „CURRENT" entsprechend (4) ihrer Anwendung ein.
4. Drehen Sie am Regler und es erscheint der Strombegrenzungswert.

Erfolgts innerhalb von 3 Sekunden keine Einstellung, schaltet die Anzeige wieder zur aktuellen Stromanzeige darüber.

1. Zum Einstellen der Strombegrenzung drehen Sie den Einstellregler nach links oder rechts. Nach dem Einschalten ist immer der Fein-Einstellbereich (0,1 A) aktiv. Dies wird durch eine leicht hellere Ziffer dargestellt. Drücken Sie kurz von vorne auf den Drehregler. Die Dezimalstelle (1,0 oder 0,1) des Einstellbereichs ändert sich bei jedem Drucken. Drehen verändert den Wert.
2. Die Einstellung kann grob (im Einerstellenbereich) oder fein (im Zehntelbereich) erfolgen.
3. Wurde der gewünschte Stromwert eingestellt, schaltet die Anzeige nach ca. 3 Sekunden automatisch in die normale Anzeige zurück.

Wird die voreingestellte Stromstärke im Normalbetrieb erreicht, schaltet das Netzgerät in den Strombegrenzungsmodus und reduziert darauf den Spannungswert. Diese Betrieb wird mit der roten Statusanzeige „C.C.” (1) signalisiert.

Ausgangsspannung einstellen

Die Ausgangsspannung kann am Einstellregler „VOLTAGE" (3) eingestellt werden. Die Grob- und Feinregelung erfolgt in gleicher Weise wie bei der Einstellung der Strombegrenzung.

Durch den größten Regelbereich kann es sein, dass die Spannungseinstellung ca. 1-2 Sekunden benötigt, um von einem hohen auf einen niedrigeren Spannungswert zu regeln.

Im normalen Betrieb arbeitet das Gerät im Konstantspannungsmodus. Das heißt, das Netzgerät gibt eine konstante voreingestelle Ausgangsspannung ab. Diese Betrieb wird mit der grünen Statusanzeige „C.V.” (1) signalisiert.

Anschluss eines Verbrauchers

Achten Sie beim Anschluss eines Verbrauchers darauf, dass dieser uneingeschaltet mit dem Netzgerät verbunden wird. Die max. Stromaufnahme des anzuschliebenden Verbrauchers darf die Angaben in den technischen Daten nicht überschreiben.

Bei der Reihenschaltung der Ausgänge mehrerer Netzgeräte können berührungsgefährliche Spannungen (> 75 VDC) erzeugt werden, welche bei Berührung lebensgefährlich sein konnen. Ab dieser Spannungarf nur schutzisoliertes Zubehor (Anschlussleitungen, Messleitungen etc.) verwendet werden. Die Verwendung metallisch blanker Leitungen und Kontakte ist zu vermeiden. Alle diese blanken Stellen sind durch geeignete, schwer entflammbare Isolierstoffe oder andere Maßnahmen abzudecken und vor direkter Berührung und Kurzschluss zu schützen.

Achten Sie auf einen ausreichenden Leiterquerschnitt für die vorgesehene Stromstärke.

Am Netzgerät sind zwei Ausgänge vorhanden. Diese Ausgänge führen immer die selbst Ausgangsspannung. Der Unterschied liegt jedoch in der Strombelastbarkeit.

An den vorderen Buchsen (6) kann nur ein Strom von max. 5 A entnommen werden. Eine automatische Strombegrenzung ist integriert.

Die rückseitigen Schraub-Buchsen sind für den vollen Nennstrom ausgelegt.

Ab 20 A Ausgangsstrom wird die Schraubklemmfunktion der rückseitigen Buchsen empfohlen, um eine Überhitzung der Steck-Buchsen zu vermeiden.

1. Entfernen Sie angeschlossene Verbraucher vom Ausgang.
2. Schalten Sie das Netzgerät über den Betriebsschalter (5) ein. Die Betriebsanzeige (1) leuchtet und im Display erscheint die Spannings- und Stromanzeige.
3. Stellen Sie die Parameter nach ihren Vorgaben wie im Kapitel „Inbetriebnahme" beschrieben ein.
4. Kontrollieren Sie nochmals die korrekt eingestellte Ausgangsspannung.

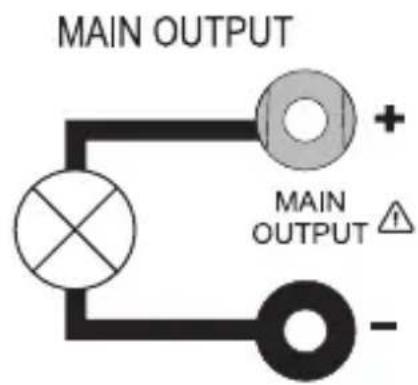

5. Verbinden Sie den Pluspol (+) des Verbrauchers mit der roten Buchse "+" und den Minuspol (-) mit der schwarzen Buchse "-" des entsprechenden Ausgangs (vorne = AUX. OUTPUT" (6), hinten = MAIN OUTPUT" (7)).

Der angeschlossene Verbraucher kann jetzt eingeschaltet werden.

Die Stromaufnahme des angeschlossenen Verbrauchers wird im Display (1) in Ampere (A) angezeigt.

10. SPEICHERPLATZBETRIEB „PRESET“ UND „SET“

Im Gerät können drei Festspannungen inkl. Stromeinstellungen über die „Set“-Funktion eingespeichert und über die „Preset“-Funktion direkt angewählt werden.

Werkseitig sind alle drei Speicherplätze (P1, P2, P3) voreingestellt.

These sind wie folgt belegt:

Speicher Typ	P1 P2 P3
	Spannung	Strom Spannung	Strom Spannung	Strom	Strom
PPS 11810	5 V	Maximum	13.8 V	Maximum	15 V	Maximum
PPS 11360	5 V	Maximum	13.8 V	Maximum	25 V	Maximum
PPS 11603	5 V	Maximum	13.8 V	Maximum	55 V	Maximum
PPS 13610	5 V	Maximum	13.8 V	Maximum	15 V	Maximum
PPS 16005	5 V	Maximum	13.8 V	Maximum	25 V	Maximum
PPS 11815	5 V	Maximum	13.8 V	Maximum	55 V	Maximum

Achten Sie darauf, dass keine Verbraucher angeschlossen sind.

Der Daten Speicher kann über die mitgelieferte Software eingestellt werden. Beachten Sie hierzu das Kapitel STEUERUNG MIT PC-SOFTWARE.

1. Aktivieren Sie die „Preset“-Funktion über den rückseitigen Schiebeschalter „MODE" (8).
2. Stellen Sie den Schalter in Position „Preset". Die vorderseitige LED-Anzeige „REAR CONTROL" (2) leuchtet. Die vorderen Drehregler sind jetzt inaktiv.
3. Wahlen Sie am rückseitigen Schiebeschalter „RECALL" (9) den entsprechenden Speicherplatz „P1, P2 oder P3". Die entsprechende Ausgangsspannung wird im Display (1) angezeigt.
4. Der Verbraucher kann angeschlossen und eingeschaltet werden.
5. Zum Deaktivieren der Festspannungsfunktion schiben sie den Schiebeschalter „MODE" (8) zurück in Position „Normal". Die LED-Anzeige „REAR CONTROL" (2) erlischt. Es wird in den normalen Netzgerätebetrieb umgeschaltet (DC-Verbraucheritte immer vorher entfernen!)
   Normal
   Preset
   Rernote Ctrl
   Set
   RECALL

MODE

Speicherplätze selbst belegen „Set“

Alle drei Speicherplätze können mit benutzereigenen Werten für Ausgangsspannung und Strombegrenzung belegt werden.

Achten Sie darauf, dass keine Verbraucher angeschlossen sind.

1. Aktivieren Sie die „Set“- Funktion über den rückseitigen Schiebeschalter „MODE“ (8). Stellen Sie den Schalter in Position „Set“. Die vorderseitige LED-Anzeige „REAR CONTROL“ (2) leuchtet.
2. Wahlen Sie am rückseitigen Schiebeschalter "RECALL" (9) den entsprechenden Speicherplatz, P1, P2 oder P3". Die entsprechenden Werte für Spannung und Strom werden im Display (1) angezeigt.
3. Über die vorderseitigen Drehregler (3 und 4) kann die gewünschte Ausgangsspannung und die Strombegrenzung eingestellt werden.
4. Wiederholen Sie diese Schritte bei bedarf mit den anderen Speicherplatzzen.
5. Sind alle Parameter eingestellt, schiben sie den Schiebeschalter „MODE“ (8) darüber in Position „Preset“ für den Festspannungsbetrieb oder Position „Normal“ für den Standard-Betrieb.

Ausgangsvoreinstellungen (P1/P2/P3) zu den Werkseinstellungen zurücksehen

Das Netzgerät erhögt die Voreinstellung von drei Spannungswerten (einschließlich Stromeinstellungen) über drei Speicherpläte: P1, P2 und P3. Falls Sie die Speicherpläte während des Betriebs auf die werkseitigen Standardwerte zurücksetzen möchten, gehen Sie wie folgt vor.

1. Halten Sie den Regler VOLTAGE für ca. 30 Sekunden gedrückt, um den MENU-Modus aufzurufen. "CCO" und „no" werden angezeigt.

1. Drehen Sie den Regler VOLTAGE, bis „rPr“ und „no“ angezeigt werden.

1. Drehen Sie den Regler CURRENT, bis „rPr“ und „YES“ angezeigt werden.

1. Drücken Sie den Regler CURRENT einmal, um die voreingestellten Werte zurückzusetzen. "YES" leuchtet, wenn die Werte erfolgreich zurückgesetzt wurden.

1. Drücken Sie den Regler VOLTAGE, um den MENU-Modus zu verlassen.

Speicherplätze auf Werkseinstellung zurücksehen

1. Schalten Sie das Netzgerät aus.
2. Drücken Sie von vorne gleichzeitig auf die beiden Drehregler und halten diese gedrückt.
3. Schalten Sie das Netzgerät ein. Nachdem die Anzeigen aufleuchten setzen Sie die beiden Drehregler los. Die werksseitig voreingestelltten Parameter sind wieder vorhanden.

11. FERNSTEUERBETRIEB ,REMOTE CTRL

Über den eingebauten „Remote Control“-Fernsteueranschluss (10) kann die Spannings- und Stromeinstellung mit einer externen Spanningsquelle oder über einen externen, einstellbaren Widerstand (kurz „Poti“) erfolgen. Der Fernsteueranschluss erfolgt am rückseitigen „Remote Control“-Einbaustecker (10). Für den Anschluss liegt eine Remote-Buchse bei.

Im Fernsteuerbetrieb muss immer der Stromsteuerpfad mit angeschlossen sein, da der Ausgang sonst in den Strombegrenzungsmodus „C.C.” schaltet und die Ausgangsspannung begrenzt.

Vorbereitung des Fernsteueranschlusses

1. Losen Sie die seitliche Schraube der beiliegenden Steckbuchse und nehmen mit einer kleinen Drehbewegung die vordere, schwarze Kontaktbuchse hereaus.

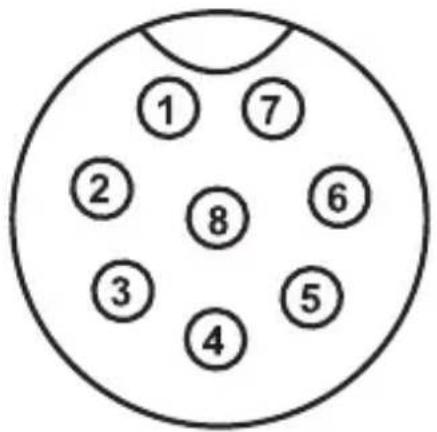

2. Führer Sie von hinten durch die Metallhülse fünf Anschlussleitungen mit einem Leiterquerschnitt von mindestens 0,34mm². Loten Sie diese Leitungen an den Lötfahren Nr.1, 2, 3, 4 und 5 der schwarzen Kontaktbuchse sorgfältig fest. Achten Sie daraufuf, dass keine Kurzschlüsse entstehen.

Die Ziffern der Löffahren sind am schwarzen Isolierkörper angegeben.

Markieren Sie die losen Leitungsenden mit den entsprechenden Kontaktziffern (1-5), um eine Verwechselung auszuschreiben.

Setzen Sie die schwarze Kontaktbuchse in umgekehrter Reihenfolge in die Metallhülse und verschrauben diese sorgfällig.

Die Kontaktbelegung lautet wie folgt:

Kontakt 1 Interne Steuerspannung +5V / DC (< 50mA)

Kontakt 2 Spannungseinstellung

Kontakt 3 Stromeinstellung

Kontakt 4 Bezugsmasse (Ground)

Kontakt 5 Ausgang Ein/Aus

Kontakt 6-8 Nicht beegt

Steuerung über externe Spannungsquelle

Das Netzgerät kann mit einer externen Spannungssquelle von 0 bis 5 V/DC über den gesamten Bereich für Spannung und Strom ferngesteuert werden.

Zum Anschluss gehen Sie wie folgt vor:

Verbinden Sie die Anschlussleitungen der Remote-Buchse wie abgebildet:

Spannungseinstellung "V"

• Anschluss 2 zum Pluspol (+) der externen Steuerspannung.
• Anschluss 4 zum Minuspol (-) der externen Spannungssquelle.

Stromeinstellung "I":

• Anschluss 3 zum Pluspol (+) der externen Steuerspannung
• Anschluss 4 zum Minuspol (-) der externen Spanningsquelle

Die Spannung am Fernsteueranschluss darf 5 V nicht überschreiben.

Die Anschlüsse)dürfen nicht kurzgeschlossen werden.

1. Schalten Sie das Netzgerät aus und verbinden dann die Remote-Buchse mit dem rückseitigen Remote- Anschluss. Verschrauben Sie den äußerten Befestigungsring.
2. Regeln Sie die Spannung der externen Spannungsquelle auf 0 V.
3. Schalten Sie das Netzgerät ein.
4. Stellen Sie den rückseitigen MODE-Schalter (8) in Position „Remote Ctrl". Die „REAR CONTROL“-Anzeige (2) leuchtet.
5. Über die externe Spanningsquelle kann nun der gewünschte Ausgangswert eingestellt werden. Kontrollieren Sie den gesamten Einstellbereich auf korrekte Funktion. Die Ausgangsspannung kann am Display kontrolliert werden..

Schlieben Sie bei der Überprüfung der Stromregelung den rückseitigen Hauptausgang (7) mit einem ausreichend dicken Kabel kurz (mind. 8mm^3 ). Kontrollieren Sie den gesamtten Einstellbereich auf korrekte Funktion.

Wird die Fernsteuerfunktion nicht mehr benötigt, stellen Sie den MODE-Schalter (8) in Position „Normal".

Steuerung über einen regelbaren Widerstand (Poti)

Das Netzgerät kann mit einem externen Poti (5 Kohm) über den gesamten Bereich für Spannung und Strom ferngesteuert werden.

Zum Anschluss gehen Sie wie folgt vor:

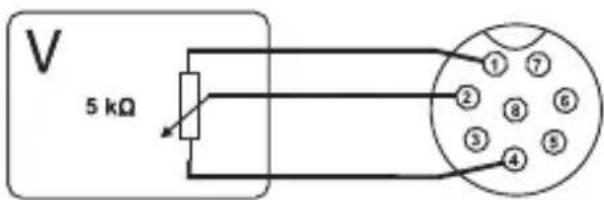

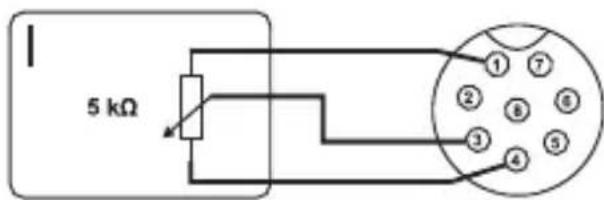

Verbinden Sie die Anschlussleitungen der Remote-Buchse wie abgebildet:

Spannungseinstellung "V"

Anschluss 1 an einem Ende des Widerstandes.
- Anschluss 2 am mittleren Schleifkontakt des Widerstandes.
Anschluss 4 am zweiten Ende des Widerstandes.

Stromeinstellung "I":

Anschluss 1 an einem Ende des Widerstandes.
Anschluss 3 am mittleren Schleifkontakt des Widerstandes.
Anschluss 4 am zweiten Ende des Widerstandes.

Die Anschlüsse 1 und 4 dürfen nicht kurzgeschlossen werden.

1. Schalten Sie das Netzgerät aus und verbinden dann die Remote-Buchse mit dem rückseitigen Remote-
2. Anschluss. Verschrauben Sie den äußerten Befestigungssring.
3. Schalten Sie das Netzgerät ein.
4. Stellen Sie den rückseitigen MODE-Schalter (8) in Position „Remote Ctrl". Die „REAR CONTROL“-Anzeige (2) leuchtet.
5. Über das externe Poti können die gewünschten Ausgangswerte eingestellt werden. Kontrollieren Sie den gesamten Einstellbereich auf korrekte Funktion. Die Ausgangsspannung kann am Display kontrolliert werden.

MODE

Schlieben Sie bei der Überprüfung der Stromregelung den rückseitigen Hauptausgang (7) mit einem ausreichend dicken Kabel kurz (mind. 8mm^2 ). Kontrollieren Sie den gesamten Einstellbereich auf korrekte Funktion.

Wird die Fernsteuerfunktion nicht mehr benötigt, stellen Sie den MODE-Schalter in Position „Normal".

Ausgang fernsteuern (Ein/Aus)

Der DC-Ausgang kann über einen Schaltkontakt ein- und ausgeschelt werden.

Zum Anschluss gehen Sie wie folgt vor:

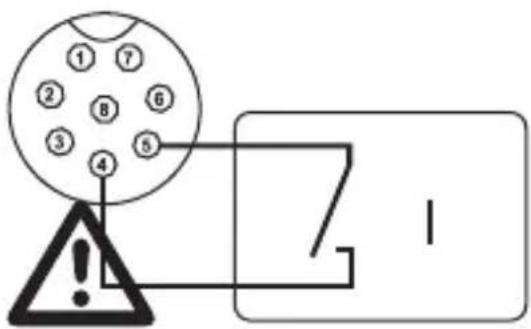

1. Verbinden Sie die Anschlussleitungen der Remote-Buchse wie abgebildet.
2. Kontaktieren Sie Anschluss 4 und 5 zu einem potentialfreien Schaltkontakt.
3. Wenn der Ausgang ausgeschelt ist, blinking die Statusanzeigen „C.V.” und „C.C.” (1). Das Display zeigt daraufhin die derzeitigen Einstellungen der Ausgangsspannung und des Ausgangsstroms (1) an.
4. Wenn der Ausgang ausgeschelt ist, können Sie die Ausgangswerte mit den Einstellreglern für Spannung (3) und Strombegrenzung (4) festlegen.

An die Kontakte 4 und 5 darf keine Spannung angelegt werden.

1. Schalten Sie das Netzgerät aus und verbinden dann die Remote-Buchse mit dem rückseitigen Remote-Anschluss. Verschrauben Sie den äußerten Befestigungssring.
2. Schalten Sie das Netzgeräte ein.
3. Stellen Sie den rückseitigen MODE-Schalter (8) in Position „Remote Ctrl". Die „REAR CONTROL“-Anzeige (2) leuchtet.
4. Bei offenem Schaltkontakt ist der DC-Ausgang aktiv, bei geschlossen Schaltkontakt wird der DC-Ausgang abgeschelt. Kontrollieren Sie die Schaltfunktion auf korrekte Funktion.
5. Bei abgeschaltetem DC-Ausgang erscheint "O P OFF" im Display.
6. Wird die Fernsteuerfunktion nicht mehr benötigt, stellen Sie den MODE-Schalter in Position „Normal".

MODE

Normal

Preset

Remote Ctrl

Set

12. STEUERUNG MIT PC-SOFTWARE

1. Schalten Sie den Wahlschalter MODE in die Stellung Normal.
2. Schlieben Sie das Netzgerät mit Hilfe des USB-Kabels an eine frei USB-Schnittstelle Ihres PCs an. Verbinden Sie das Kabel mit der USB-Buchse an der Geräterückseite.
3. Schalten Sie das Netzgerät ein.
4. Starten Sie das Programm mit der Daten hcs.exe. Nach dem Aufstarten der Software erfolgt die Steuerung des Netzgerätes über die Software.
5. Die Kontrollanzeige REAR CONTROL leuchtet auf. Das Produkt reagiert auf keine Eingaben durch die Bedienknöffe auf der Gerätevorderseite mehr.

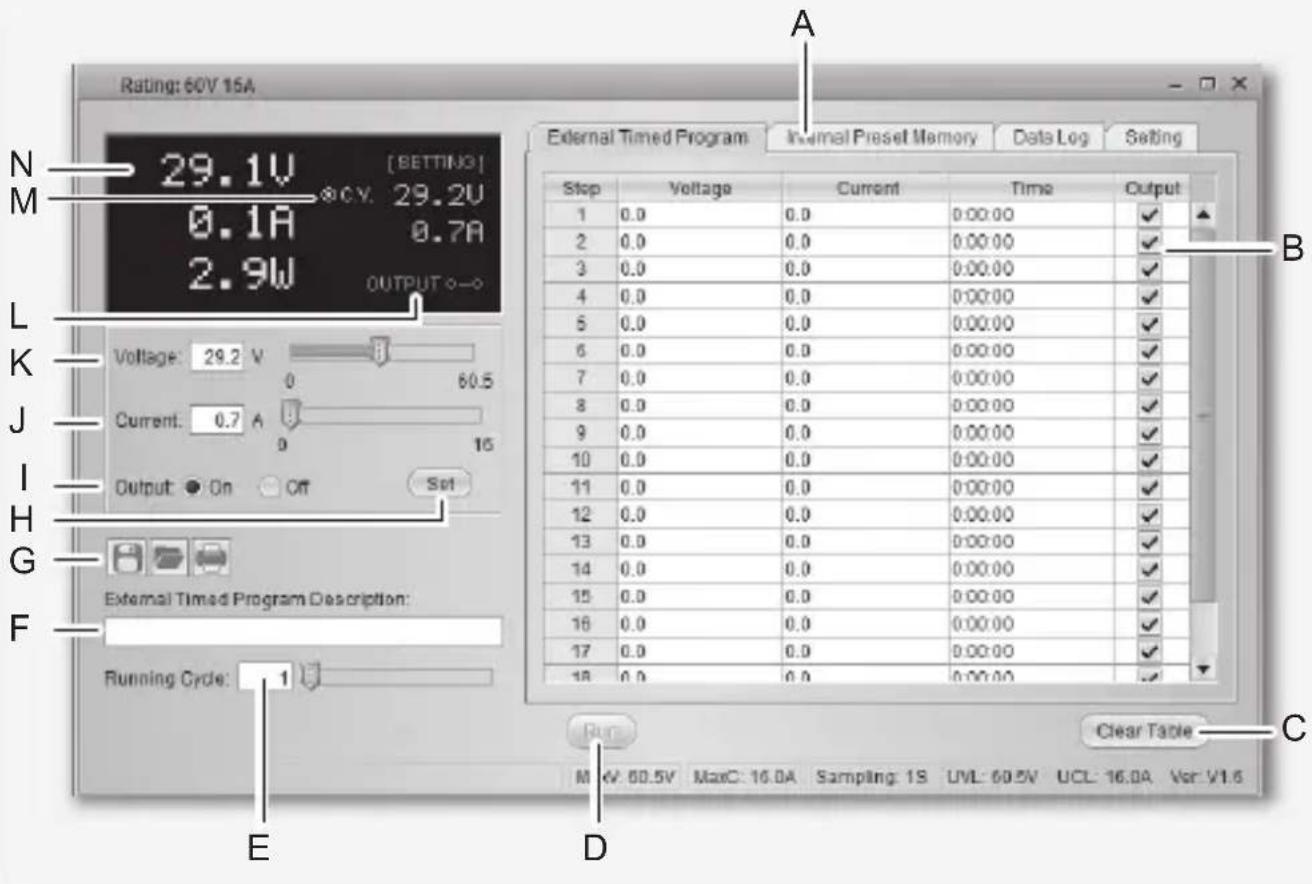

Betriebselemente der Software und Grundbetrieb

A Funktionsdetails A Funktionsdetails A Funktionsdetails A Funktionsdetails A Funktionsdetails A Funktionsdetails A Funktionsdetails A Funktionsdetails A Funktionsdetails A Funktionsdetails A Funktionsdetails A Funktionsdetails A Funktionsdetails A Funktionsdetails A Funktionsdetails A Funktionsdetails A Funktionsdetails A Funktionsdetails A Funktionsdetails A Funktionsdetails A Funktionsdetails

G Dateiverwaltung	Datenerfassungstabelle/Einstellungen als .csv Datai exportieren .csv-formatierte Datenerfassungstabelle/Einstellungen importieren Ansicht drucken
H Einstellungen übernehmen Eingestelle Spannung und Strom übernehmen und übertragen.
I Ausgang ein (On) / aus (Off)	Stromversorgung aktivieren / deaktivieren. Bestätigten Sie die Einstellung mit der Eingabetaste (H). Die LED-Anzeige zeigt “O P OFF” an.
J Strom In diesersem Feld konnen	Sie die Stromstände zur Stromversorgung programmieren. Drücken Sie nach Eingabe des Wertes die Eingabetaste (H), um die Einstellungen zu übernehmen. Die Stromeinstellung kann auch über den Schieberegler vorgenommen werden.
K Spannung In diesersem Feld konnen	Sie die Spannung zur Stromversorgung programmieren. Drücken Sie nach Eingabe des Wertes die Eingabetaste (H), um die Einstellungen zu übernehmen. Die Spannungseinstellung kann auch über den Schieberegler vorgenommen werden.
L Ausgang ein / aus Stromversorgung aktivieren / deaktivieren. Klichen Sie auf die Schaltfläche. Ist die Stromversorgung deaktiviert, zeigt die LED-Anzeige “O P OFF” an.
M Einstellungen Hier konnen	Sie die Spannungseinstellung und die Strombegrenzung der Stromversorgung ablesen.
N Status Hier konnen Sie die aktuelle Spannungs-, Strom- und Leistungsabgabe der Stromversorgung ablesen. C.V. ist äquivalent zur Konstantspannungsanzeige; C.C ist ähnlich zur Konstantstromanzeige.

Internet Voreinstellungsspeicher

Über die Software können Sie den Voreinstellungsspeicher der Stromversorgung ablesen, einstellen und anwenden.

Die Voreinstellungswerte werden automatisch in die Software geladen; falls dies nicht erfolgt, klichen Sie die Schaltfläche Read From PS, um die Information zu laden.
- Wenn Sie einen der Voreinstellungswerte übernehmen möhen, wahlen Sie die entsprechende Option. Betätigten Sie dann die Schaltfläche Set (Einstellen).
- Wenn Sie die Voreinstellungswerte verändern sollen, doppelklichen Sie auf das Spannungswertfeld (Voltage) oder Stromwertfeld (Current) und stellen die gewünschten Werte mit den Schiebereglern ein.

Die Einstellwerte für Spannung und Strom müssen >0.0 (großer als null) sein, um die Einstellwerte über die Schaltfläche Set (Einstellen) auf das Gerät übertragen zu können.

• Wenn Sie den Inhalt der Tabellelöschen möchten, betätigten Sie die Schaltfläche Clear Table (Tabelleninhaltlöschen).

Mit den Bedienflächen der Dateiverwaltung (G) konnen Sie die Einstellungen importieren und exportieren oder ausdrucken.

Datum aufzeichnung

Sie können das Echtzeit- bzw. aufgezeichnete Spannungs-/Strom-/Leistungs-Diagramm dieser Funktion sehen.

Mit den Bedienflächen der Dateiverwaltung (G) konnen Sie die Einstellungen importieren und exportieren oder ausdrucken.

• Wechseln Sie zwischen dem aufgezeichneten Diagramm (Import) und dem Echtzeit-Diagramm (Now), indem Sie die entsprechende Option in der unteren linken Ecke des Bedienfeldes auswahlen.
• Mit dem Schieberegler Move konnen Sie das Diagramm zeitlich verschiben.
• Mit dem Schieberegler Zoom konnen Sie das Diagramm proportional vergössern oder verkleinern.
• Lesen Sie Spannung, Strom und Leistungsverbrauch im Diagramm ab. Diese drei Einheiten sind farblich markiert und können einfach anhand der Legende auseinandergehalten werden.

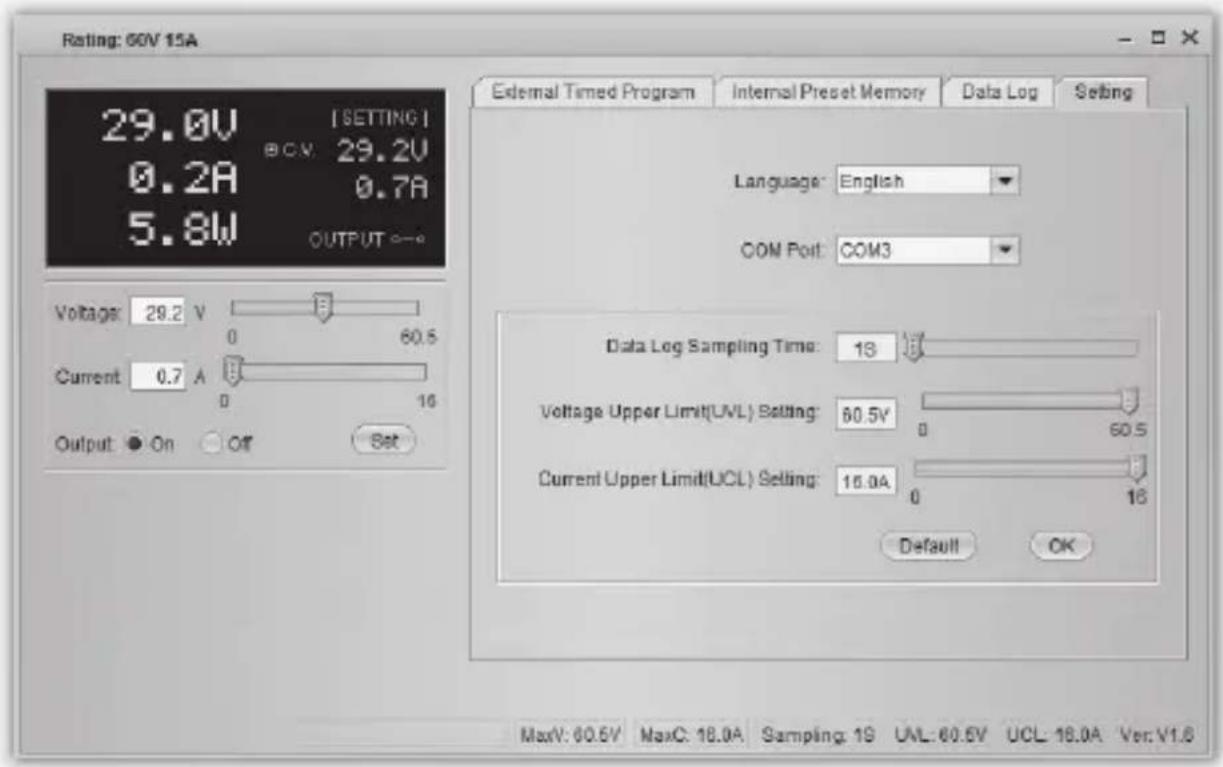

Einstellungen

Sprache (Language) Wahlen Sie die gewünschte Programmsprache aus.
COMM-Schnittstelle (COM Port)	Der Anschluss zwischen dem PC und der Stromversorgung. Er wird automatisch während des Softwaresstarts konfiguriert. Es wird nicht empfehlen, hier manuelle Änderungen vorzunehmen.
DataLog Abtastdauer (Data Log Sampling Time)	Das Zeitinterval zwischen zwei Abtast-vorgängen.
Einstellung Spannungsobergrenze (UVL) (Voltage Upper Limit (UVL) Setting)	Begrenzen Sie softwaresemitig die Ausgangs- spannung.
Einstellung Stromobergrenze (UCL) (Current Upper Limit (UCL) Setting)	Begrenzen Sie softwaresemitig den Aus- gangsstrom.

• Betätigten Sie zum Speichern der Einstellungen die Schaltfläche OK.
• Betätigen Sie zum Zurücksetzen auf die Standardeinstellungen die Schaltfläche Default (Grundeinstellung)

13. SCHUTZEINRICHTUNGEN

Das Netzgerät hat verschiedene automatische Schutzeinrichtungen integriert, die das Netzgerät vor Beschädigungen schützen. Die aktivierten Schutzeinrichtungen werden mit Buchstabencodes im Display angezeigt und gleichzeitig wird der DC-Ausgang aus Sicherheitsgründen abgeschaltet.

Ist eine Schutzeinrichtung aktiv, muss umgehend st der Verbraucher abgeschaltet und vom Netzgerät abgeklemmt werden.

Um den Ausgang zu reaktivieren, schalten Sie das Netzgerät aus. Warten Sie bis alle Anzeigen erloschen sind. Schalten Sie das Netzgerät wieder ein. Das Netzgerät solle wieder normal Funktionieren. Ist dies nicht der Fall, setzen Sie sichitte mit unserem Kundendienst in Verbindung. Folgende Anzeigen sind möglich:

Überspannungsabschaltung

• Am DC-Ausgang wurde eine höhere Fremdspannung festgestellt als das Netzgerät bereitstellt. Der Ausgang wird abgeschaltet.
• Die Spanningspegel für die Abschaltung sind in den techn. Daten angegeben.

Übertemperaturabschaltung

• Der integrierte Temperaturfuhler hat eine zu hohe Systemtemperatur festgestellt. Um eine Überhitzung zu verhindern wird der Ausgang abgeschaltet.
• Schalten Sie das Netzgerät aus und setzen es mindestens 30 Minuten abkühlen. Kontrollieren Sie nach dem Einsatzen, ob der Lüfter oder die Luftungsöffnungen blockiert sind. In der Einsatz-Selbsttestphase muss der Lüfter hörbar anlaufen. Ist dies nicht der Fall, setzen Sie sichitte mit unserem Kundendienst in Verbindung.

Überlastabschaltung

• Bei einer Überlastung am DC-Ausgang wird normalerweise die Strombegrenzung aktiv. Sollte diese einmal nicht der Fall sein, so wird eine zweite Schutzfunktion aktiv.
• Schalten Sie umgehendst nach erscheinen dieser Warnmeldung das Netzgerät ab und kontrollieren die Anschlussdaten des Verbrauchers. Entfern den Verbraucher vom DC-Ausgang des Netzteils.
• Schalten Sie das Netzgerät wieder ein und kontrollieren die Funktion. Bleibt die Fehlermeldung bestehen, setzen Sie sichitte mit unserem Kundendienst in Verbindung.

14. WARTUNG UND REINIGUNG

• Trennen Sie das Produkt von der Stromquelle.
• Bis auf den Batteriewechsel und eine gelegentliche Reinigung ist das Messerat wartungsfrei.
• Zur Reinigung des Gerätes fühmen Sie ein sauberes, fusselfreies, antistatisches und leicht feuchtes Reinigungstuch ohne scheuernde, chemische und Lösungsmittelhaltige Reinigungsmittel.

Netzsicherung wechseln

Lässt sich das Labornetzgerät nicht mehr einschalten, so ist vermutlich die rückseite Netzsicherung (12) defekt.

1. Schalten Sie das Netzgerät aus und entfernen alle Anschlusskabel und den Netzstecker vom Gerät.

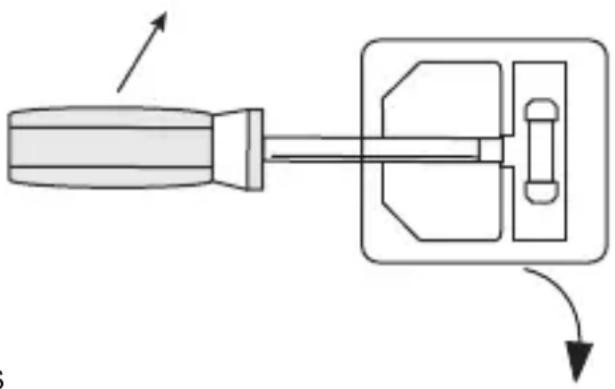

2. Drücken Sie mit einem geeigneten Schlitzschraubendreher den rückseitigen Sicherungshalter (12) mit einer Hebelbewegung aus der Halterung.
3. Ersetzen Sie die defekte Sicherung gegen eine neue Feinsicherung (5 × 20 ~mm) des selbst Typs und Nennstromstände. Den Sicherungswert finden Sie im Kapitel „Technische Daten".
4. Drücken Sie den Sicherungseinsatz in den Sicherungshalter.

Sicherungen sind Ersatzteile und werden nicht durch die Gewährleistung/Garantie abgedeckt.

15. BEHEBUNG VON STÖRUNGEN

Mit dem Labornetzgerät haben Sie ein Produkt erworben, welches zuverlüssig und betriebssicher ist.

Dennoch kann es zu Problemen oder Störungen kommt.

Hier möchten wir Ihnen beschreiben, wie Sie mögliche Störungen leicht selbst beheben konnen:

Beachten Sie unbedingt die Sicherheitshinweise!

Fehler Mögliche Ursache
Das Netzgerät{lösst sich nicht einschalten.	Leuchtet am Netzgerät die Betriebsanzeige (1)? Kontrollieren Sie die Netzspannung (evtl. Netzsicherung im Gerät bzw. Leitungsschutzschalter überprüfen).
Angeschlossene Verbraucher Funktionieren nicht.	Ist die korrekte Spannung eingestellt? Ist die Polarität korrekt? Kontrollieren Sie die techn. Daten der Verbraucher.
Die „REAR CONTROL“-Anzeige leuchtet. Das Gerät kann über die Drehregler nicht bedient werden.	Der Fernsteuerbetrieb ist aktiv. Stellen Sie den rückseitigen Schiebeschalter „MODE" in Position „Normal".
Anzeige „O P OFF" leuchtet. Der	DC-Ausgang wurde über den Fernsteuerausgang (10) abgeschaltet. Lösen Sie die Verbindung zwischen Kontakt 4 und 5. Der Ausgang wird wieder eingeschaltet.
Der Ausgangsstrom wird auf 5 A begrenzt, obwohl die Stromeinstellung höher liegt.	Der vordere Anschluss wird auf max. 5 A begrenzt. Für höhere Ströme schreiben Sie den Verbraucher am rückseitigen Haupt-Ausgang an.
Die „C.C.“-Anzeige leuchtet. Konstantrombetrieb: Die voreingestellte Stromstarke wurde übersritten. Kontrollieren Sie die Stromaufnahme an Ihrum Verbraucher und erhöhen Sie ggf. die Strombegrenzung am Netzgerät.
Die „C.V.“-Anzeige leuchtet Konstanspannungsbetrieb: Das Netzgerät arbeitet normal. Am Ausgang wird die eingeselte, konstante Spannung ausgegeben.
OVP Überspannungsabschaltung:	Siehe Kapitel „Schutzeinrichtungen".
OtP Übertemperaturabschaltung:	Siehe Kapitel „Schutzeinrichtungen".
OLP Überlastabschaltung:	Siehe Kapitel „Schutzeinrichtungen".

Andere Reparaturen als zuvor beschrieben sind ausschließlich durch eine autorisierte Fachkraft durchzuführren.

16. ENTSORGUNG

Alle Elektro- und Elektronikgeräte, die auf den europäischen Markt gebracht werden, müssen mit diesen Symbol gekennzeichnet werden. Diese Symbol weist daraufhin, dass diese Gerät am Ende seiner Lebensdauer getrennt von unsortiertem Siedlungsabfall zu entsorgen ist.

Jeder Besitzer von Altgeräten ist verpflichtet, Altgeräte einer vom unsortingen Siedlungsabfall getrennten Erfassung zuzuführen. Die Endnutzer sind verpflichtet, Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der Abgabe an einer Erfassungsstelle vom Altgerät zerstörungsfrei zu trennen.

Vertreiber von Elektro- und Elektronikgeräten sind gesetzlich zur unentgeltlichen Rücknahme von Altgeräten verpflichtet. Conrad stellt Ohnen folgende kostenlose Rückgabemöglichkeiten zur Verfugung (weitere Informationen auf unserer Internet-Section):

in unseren Conrad-Filialen
- in den von Conrad geschaffenen Sammelstellen
- in den Sammelstellen der öffentlich-rechtlichen Entsorgungsträger oder bei den von Herstellern und Vertreibern im Sinne des ElektroG eingerichteten Rücknahmesystemen

Für das Löschen von personenbezogenen Daten auf dem zu entsorgenden Altgerät ist der Endnutzer verantwortlich.

Beachten Sie, dass in Ländern außerhalb Deutschlands evtl. andere Pflichten für die Altgeräte-Rückgabe und das Altgeräte-Recycling gelten.

17. TECHNISCHE DATEN

	PPS 11810 PPS 11360 PPS 116p3
Betriebsspannung: 100 – 240 V/AC, 50/60 Hz
Max. Eingangsstrom (230 V/AC, 100 V/AC): 1,2 A / 2,4 A 1,2 A /	2,5 A 1,0 A / 2,0 A
Max. Ausgangsleistung: 180 W 180 W 150 W
Ausgangsspannung:	1 – 18 V/DC	1 – 36 V/DC	1 – 60 V/DC
Max. Ausgangsstrom	0 – 10 A	0 – 5 A	0 – 2500 mA
Restwelligkeit bei Nennlast (eff.):	5 mV, 30 mA
Spannungs-Regelverhalten bei 10 – 100 % Laständerung:	50 mV
Spannungs-Regelverhalten bei Netzschwankung (90 – 260 V/AC):	20 mV
Strom-Regelverhalten bei 10 – 90 % Laständerung:	100 mA
Strom-Regelverhalten bei Netzschwankung (90 – 260 V/AC):	50 mA
Anzeigegenauigkeit:	±0,2% +3 dgt
OVP-Abschaltpegel von V-Ausgang:	+2 V (1 – 5 V) +3 V (5 – 18 V)	+2 V (1 – 5 V) +3 V (5 – 20 V) +4 V (20 – 36 V)	+2 V (1 – 5 V) +3 V (5 – 20 V) +4 V (20 – 60 V)
Wirkungsgrad: 84,7 % 85,9 % 86 %
Taktfrequenz: 100 - 120 kHz
Leistungsfaktor mit aktiver PFC >0,95
Gerätlüfter: Temperaturgesteuert (0 - 100 %)
Netzserhinger Träge (5 x 20 mm): F6AL250V
Betriebstemperatur: 0 to +45 °C
Betriebsluftfeuchtigkeit: 10 - 80 %, nicht kondensierend
Lagertemperatur: -15 to +70 °C
Lagerluftfeuchtigkeit 0 - 85 %, nicht kondensierend
Betriebshöhe: max, 2000 m über Meereshöhe (N,N,)
Schutzklasse: 1
Abmessungen (B x H x T): 200 x 90 x 208 mm
	PPS 13610	PPS 16005	PPS 11815
Betriebsspannung:	100 - 240 V/AC, 50/60 Hz
Max. Eingangsstrom (230 V/AC, 100 V/AC):	2,1 A / 4,6 A	2,1 A / 4,6 A	1,7 A / 3,8 A
Max. Ausgangsleistung:	360 W	360 W	300 W
Ausgangsspannung:	1 - 18 V/DC	1 - 36 V/DC	1 - 60 V/DC
Max. Ausgangsstrom	0 - 20 A	0 - 10 A	0 - 5 A
Restwelligkeit bei Nennlast (eff.): 5 mV, 30 mA
Spannings-Regelverhalten bei 10 - 100 % Laständerung:	50 mV
Spannings-Regelverhalten bei Netzschwankung (90 - 260 V/AC):	20 mV
Strom-Regelverhalten bei 10 - 90 % Laständerung:	100 mA
Strom-Regelverhalten bei Netzschwankung (90 - 260 V/AC):	50 mA
Anzeigegenauigkeit:	±0,2% +3 dgt
OVP-Abschaltpegel von V-Ausgang:	+2 V (1 - 5 V) +3 V (5 - 18 V)	+2 V (1 - 5 V) +3 V (5 - 20 V) +4 V (20 - 36 V)	+2 V (1 - 5 V) +3 V (5 - 20 V) +4 V (20 - 60 V)
Wirkungsgrad: 82,5 % 82,9 % 83,3 %
Taktfrequenz: 100 - 120 kHz
Leistungsfaktor mit aktiver PFC >0,95
Gerätlüfter: Temperaturgesteuert (0 - 100 %)
Netzserhinger Träge (5 x 20 mm): F6AL250V
Betriebstemperatur:	0 bis +45 °C
Betriebsluftfeuchtigkeit: 10 - 80 %, nicht kondensierend
Lagertemperatur:	-15 bis +70 °C
Lagerluftfeuchtigkeit 0 - 85 %, nicht kondensierend
Betriebshöhe: max, 2000 m über Meereshöhe (N,N,)
Schutzklasse: 1
Gewicht:	2,4 kg
Abmessungen (B x H x T): 200 x 90 x 208 mm

Suisse: www.conrad.ch

17. TECHNISCHE GEGEVENS
