ERX4 - Dimmer Eurolite - Kostenlose Bedienungsanleitung

Produkttyp	DMX-Dimmer mit 4 Kanälen (Switchpack)
Marke	Eurolite
Modell	ERX-4
Kategorie	Dimmer
Stromversorgung	230 V AC, 50 Hz
Max. Gesamtstrom	16 A
Anzahl der Kanäle	4
Ohmsche Last pro Kanal	1150 W (5 A)
Sicherung	4 x 6,3 A, 250 V
Ausgangsbuchsen	4 Sicherheitssteckdosen
DMX-Ein-/Ausgang	XLR 3-polig (Stecker und Buchse)
Anzeige	LED pro Kanal
DMX-Adresse	Einstellbar über DIP-Schalter (10 Positionen)
Montage	Auf Traverse oder Wandbefestigung
Abmessungen (B x T x H)	300 x 190 x 85 mm
Gewicht	2,8 kg
Schutzklasse	I
Betriebstemperatur	-5 °C bis +45 °C
Max. relative Luftfeuchtigkeit	50 % bei 45 °C
Verwendung	Innenräume (geschlossene Räume)
Wartung	Mit feuchtem Tuch reinigen; Sicherung durch identisches Modell ersetzen
Sicherheit	Vor jedem Eingriff Netzstecker ziehen; nicht unter Spannung öffnen
Lieferumfang	1 Gerät, 1 Bedienungsanleitung

Häufig gestellte Fragen - ERX4 Eurolite

Wie stelle ich die DMX-Adresse am ERX-4 ein?

Die DMX-Adresse wird über die DIP-Schalter am Gerät eingestellt. Verwenden Sie die in der Anleitung mitgelieferte Belegungstabelle, um die gewünschte Adresse zu konfigurieren. Der DIP-Schalter Nr. 10 ermöglicht den Wechsel zwischen Parallel-DMX (1 Adresse für alle 4 Kanäle) und Normal-DMX (4 separate Adressen).

Was ist die maximale Last pro Kanal?

Die maximale ohmsche Last pro Kanal beträgt 1150 W (5 A). Der Gesamtstrom darf 16 A über alle Kanäle nicht überschreiten.

Kann ich den ERX-4 im Freien verwenden?

Nein, das Gerät ist nur für den Innenbereich ausgelegt. Es darf nicht Feuchtigkeit, Regen oder Spritzwasser ausgesetzt werden.

Wie reinige ich den ERX-4?

Ziehen Sie vor der Reinigung immer den Netzstecker. Verwenden Sie ein leicht feuchtes, fusselfreies Tuch. Verwenden Sie keinen Alkohol oder aggressive Reinigungsmittel.

Was tun, wenn die Sicherung durchbrennt?

Ziehen Sie den Netzstecker. Ersetzen Sie die defekte Sicherung durch ein identisches Modell: 6,3 A, 250 V. Schrauben Sie die Sicherungshalterung auf der Rückseite des Geräts auf, setzen Sie die neue Sicherung ein und schrauben Sie sie wieder zu.

Wie schließe ich den ERX-4 per DMX an?

Verwenden Sie 3-polige XLR-Kabel. Verbinden Sie den DMX-Ausgang des Controllers mit dem DMX-Eingang des ersten Geräts. Verbinden Sie dann den DMX-Ausgang eines Geräts mit dem Eingang des nächsten. Am letzten Gerät platzieren Sie einen Abschlusswiderstand von 120 Ω zwischen den Pins 2 und 3.

Kann der ERX-4 an der Decke montiert werden?

Ja, das Gerät kann auf einer Traverse oder an der Decke montiert werden. Verwenden Sie Sicherheitsseile gemäß DIN 56927 und stellen Sie sicher, dass die Montagefläche mindestens das 10-fache des Gerätegewichts tragen kann.

Welche Lasttypen kann ich anschließen?

Das Gerät ist für ohmsche Lasten (Spots, Scheinwerfer) ausgelegt. Die Last pro Kanal darf 1150 W nicht überschreiten. Induktive Lasten (Motoren) werden nicht empfohlen.

Wie erkenne ich, ob ein Kanal aktiv ist?

Jeder Kanal verfügt über eine Kontroll-LED auf der Vorderseite. Die LED leuchtet, wenn der Kanal ein DMX-Signal empfängt und den Ausgang schaltet.

Was tun bei Gewitter?

Ziehen Sie bei Gewitter den Netzstecker, um Schäden durch Überspannung zu vermeiden. Trennen Sie nach Möglichkeit auch die DMX-Kabel.

BEDIENUNGSANLEITUNG ERX4 Eurolite

BEDIENUNGSCANLEITUNG

USER MANUAL

MODE D'EMPLOI

MANUAL DEL USUARIO

ERX-4

4-channel DMX switch pack

2.SICHERHEITSHINWEISE 4

1. BESTIMMUNGSGEMÄsse VERWENDUNG 6

4.GERATEBESCHREIBUNG 6

4.1 Features 6

4.2 Geräteübersicht 7

1. SETUP 7

5.1 Überkopfmontage 7

5.2 Befestigung 9

5.3 Anschluss ans Netz 9

5.4 Ausgänge 10

5.5 DMX-512 Ansteuerung 10

5.6 Adressierung des Gerätes 10

6.BEDIENUNG 11

1. REINIGUNG UND WARTUNG 11

Sicherungswechsel 11

1. TECHNISCHE DATEN 12

English

1. INTRODUCTION 13

Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter:

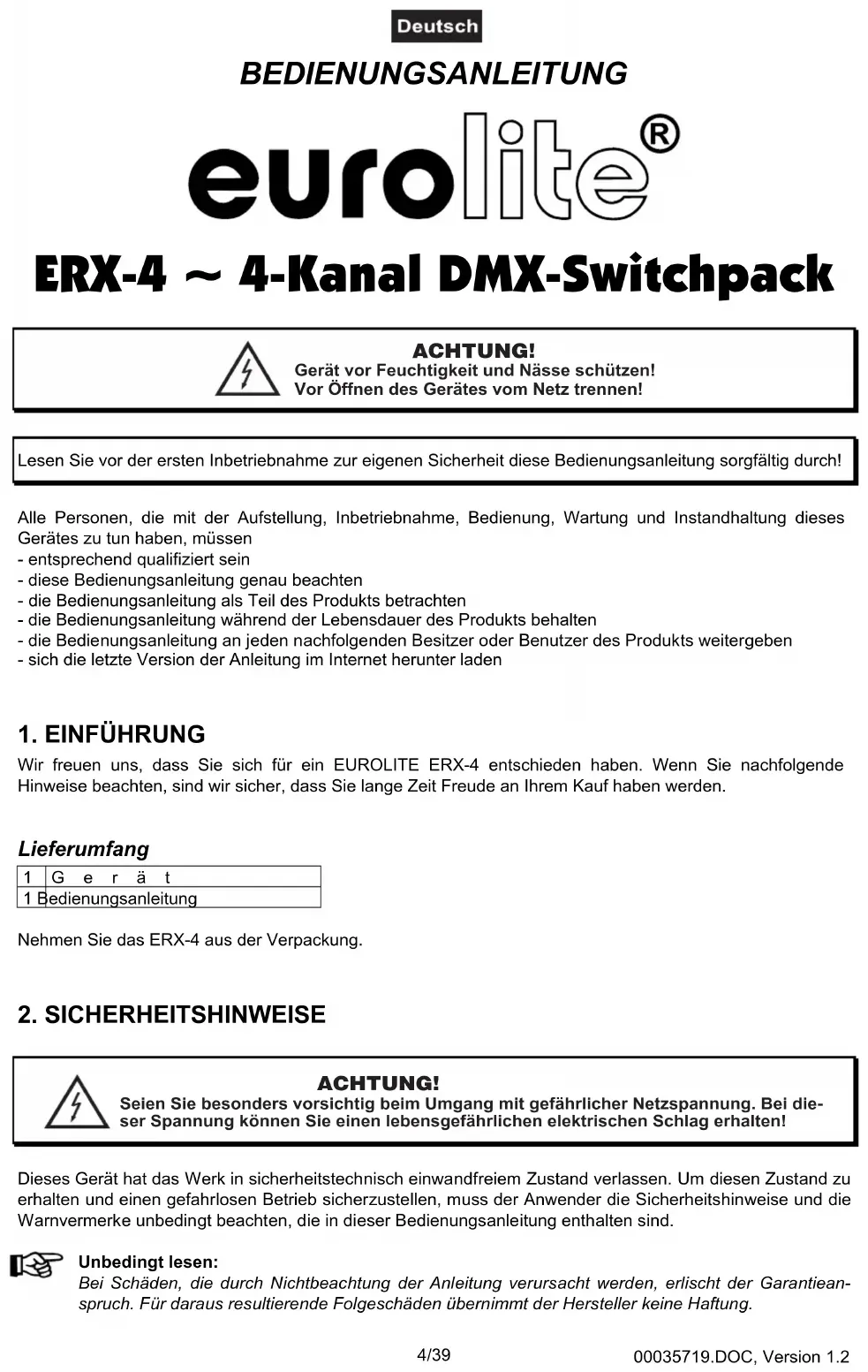

BEDIENUNG SANLEITUNG

eurolite®

ERX-4 ~ 4-Kanal DMX-Switchpack

ACHTUNG!

Gerät vor Feuchtigkeit und Nässe schützen!

Vor Offnen des Gerätes vom Netz trennen!

Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch!

Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung these Gerates zu tun haben, müssen

• entsprechend qualifiziert sein
  -These Bedienungsanleitung genau beachten
• die Bedienungsanleitung als Teil des Produkts betrachten
• die Bedienungsanleitung während der Lebensdauer des Produkts gehalten
• die Bedienungsanleitung an jeder nachfolgenden Besitzer oder Benutzer des Produkts weitergeben
• sich die letzte Version der Anleitung im Internet herunter laden

1. EINFUHRUNG

Wir freiuen uns, dass Sie sich für ein EUROLITE ERX-4 entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir safer, dass Sie lange Zeit Freude an Ihr dem Kauf haben werden.

Lieferumfang

1	G e r r a t
1 Bedienungsanleitung

Nehmen Sie das ERX-4 aus der Verpackung.

2. SICHERHEITSHINWEISE

ACHTUNG!

Seien Sie besonderss vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten!

Dieses Gerät hat das Werk in Sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu halten und einen gefahrlosen Betrieb saferzustellen, muss der Anwender die Sicherheitshinweise und die Warnvermerke unbedingt beachten, die in dieser Bedienungsanleitung enthalten sind.

Unbedingtesen:

Bei Schaden, die durch Nichtbeachtung der Anleitung verursacht werden, erlischt der Garantianspruch. Für darauf resultierende Folgeschäden übernimmt der Hersteller keine Haftung.

Deutsch

Das Gerätarf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das darauf entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstären. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat!

Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollen Sie Schaden an der Netzleitung oder am Gehäuse entdecken, behmen Sie das Gerät nicht in Betrieb und setzen sichitte mit Imrem Fachhändler in Verbindung.

Der Aufbau entspricht der Schutzklasse I. Der Netzsteckerarf nur an eine Schutzkontakt-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerates genau übereinstimmt. Ungeeignete Spannungen und ungeeignete Steckdosen konnen zur Zerstörung des Gerates und zu tödlichen Stromschlagen führen.

Den Netzstecker immer als letztes einstecken. Der Netzstecker muss damit gewaltfrei eingesetzt werden. Achten Sie auf einen festen Sitz des Netzsteckers.

Lassen Sie die Netzleitung nicht mit anderen Kabeln in Kontaktkommen! Seien Sie vorsichtig beim Umgang mit Netzleitungen und -anschlüssen. Fassen Sie diese Teile nie mit feuchten Händen an! Feuchte Hände können tödliche Stromschläge zu Folge haben.

Netzleitungen nicht verändern, knicken, Mechanisch belasten, durch Druck belasten, ziehen, erhitzen und nicht in die Höhe von Hitze- oder Kältequellen bringen. Bei Missachtung kann es zu Beschädigungen der Netzleitung, zu Brand oder zu tödlichen Stromschlagen kommt.

Die Kabeleinführung oder die Kupplung am Gerät dürfen nicht durch Zug belastet werden. Es muss stets eine ausreichende Kabellänge zum Gerät hinvorhanden sein. Andernfalls kann das Kabel beschädigt werden, was zu tödlichen Stromschlagen führen kann.

Achten Sie darauf, dass die Netzleitung nicht gequetscht oder durch scharfe Kanten beschädigt werden kann. Überprüfen Sie das Gerät und die Netzleitung in regelmäßigen Abständen auf Beschädigungen.

Werden Verlängerungsleitungen verwendet muss sichergestellt werden, dass der Adernquerschnitt für die benöttige Stromzufahr des Gerätes zugelassen ist. Alle Warnhinweise für die Netzleitung gelten auch für evtl. Verlängerungsleitungen.

Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz trennen! Fassen Sie dazu den Netzstecker an der Grüfläche an undziehen Sie niemals an der Netzleitung! Ansonsten kann das Kabel und der Stecker beschädigt werden was zu tödlichen Stromschlagen führen kann. Sind Stecker oder Geräteschalter, z. B. durch Einbau nicht erreichbar, so muss netzseitig eine allpolige Abschaltung vorgenommen werden.

Wenn der Netzstecker oder das Gerät staubig ist, dann muss es außer Betrieb genommen werden, der Stromkreis muss allpolig unterbrochen werden und das Gerät mit einem trockenen Tuch gereinigt werden. Staub kann die Isolation reduzieren, was zu tödlichen Stromschlagen führen kann. Stärkere Verschmutzungen im und am Gerät dürfen nur von einem Fachmann beseitigt werden.

Es dürfen unter keinen Umständen Flüssigkeiten aller Art in Steckdosen, Steckverbindungen oder in irgendwelche Geräteöffnungen oder Geräteritzen eindringen. Besteht der Verdacht, dass - auch nur minimale - Flüssigkeit in das Gerät eingedrungen sein könnte, muss das Gerät sofort allpolig vom Netz getrennt werden. Dies gilt auch, wenn das Gerät hoher Luftfeuchtigkeit ausgesetzt war. Auch wenn das Gerät scheinbar noch Funktioniert, muss es von einen Fachmann überprüft werden ob durch den Flüssigkeitseintritt eventuell Isolationen beeinträchtigt wurden. Reduzierte Isolationen konnen tõdliche Stromschläge hervorrufen.

In das Gerät dürfen keine fremden Gegenstände gelangen. Dies gilt insbesondere für Metallteile. Sollten auch nur kleinste Metallteile wie Heft- und Buroklammern oder größere Metallspane in das Gerät gelangen, so ist das Gerät sofort außer Betrieb zunehmen und allpolig vom Netz zu trennen. Durch Metallteile hervorgerufene Fehlfunktionen und Kurzschlüsse können tõdliche Verletzungen zur Folge haben.

Kinder und Laien vom Gerät fern halten!

Das Gerat scarf niemals unbeaufsichtigt betrieben werden!

Deutsch

3. BESTIMMUNGSGEMÄSSE VERWENDUNG

Bei dieser Gerät handelt es sich um einen elektronischen Schalter, mit dem sich andere Geräte wie Scheinwerfer in Diskotheken, auf Bühnen etc. schalten halten. Dieses Produkt ist für den Anschluss an 230 V, 50 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert.

Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installation oder Inbetriebnahme des Gerätes.

Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu großer Hitze, Feuchtigkeit und Staub ausgesetzt wird. Vergewissem Sie sich, dass keine Kabel frei herumliegen. Sie gefährden ihre eigene und die Sicherheit Dritter!

Das Gerätarf nicht in einer Umgebung eingesetzt oder gelagert werden, in der mit Spritzwasser, Regen, Feuchtigkeit oder Nebel zu rechnen ist. Feuchtigkeit oder sehr hohe Luftfeuchtigkeit kann die Isolation reduzieren und zu tödlichen Stromschlagen führen. Beim Einsatz von Nebelgeräten ist zu beachten, dass das Gerät nie direkt dem Nebelstrahl ausgesetzt ist und mindestens 0,5 m von einem Nebelgerät entfernt betrieben wird. Der Raumarf nur so stark mit Nebel gesättigt sein, dass eine gute Sichteweite von mindestens 10 m besteht.

Die Umgebungstemperatur muss zwischen -5^ C und +45^ C liegen. Halten Sie das Gerät von direkter Sonneneinstrahlung (auch beim Transport in geschlossenen Wägen) und Heizkörpern fern.

Die relative Luftfeuchte darf 50% bei einer Umgebungstemperatur von 45^ nicht überschreiben.

Dieses Gerat darf nur in einer Höhenlage zwischen -20 und 2000 m über NN betrieben werden.

Verwenden Sie das Gerät nicht bei Gewitter. Überspannung konnte das Gerät zerstären. Das Gerät bei Gewitter allpolig vom Netz trennen (Netzsteckerziehen).

Nehmen Sie das Gerät erst in Betrieb, nach dem Sie sich mit seinen Funktionen vertraut gemacht haben. Lassen Sie das Gerät nicht von Personen bedieten, die sich nicht mit dem Gerät auskennen. Wenn Geräte nicht mehr korrekt Funktionieren, ist das meist das Ergebnis von unsachgemäßer Bedienung!

Soll das Gerät transportiert werden, verwenden Sieitte die Originalverpackung, um Transportschaden zu vermeiden.

Beachten Sieitte, dass eigenmachtige Veränderungen an dem Gerat aus Sicherheitsgrunden verboten sind.

Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Garantieanspruch erlischt. Außen dem ist jeder andere Verwendung mit Gefahren, wie z. B. Kurzschluss, Brand, elektrischem Schlag, etc. verbunden.

4. GERÄTEBESCHREIBUNG

4.1 Features

4-Kanal DMX-Switchpack

Relais ermöglich Schaltung von Leuchten mit elektronischen Trafos (z. B. LED-Effekte)
4 steuerbare Kanäle
- LED-Indikator pro Kanal
- 5 A Last pro Kanal
Maximaler Gesamtstrom 16 A
Ausgabe über 4 Schutzkontakt-Steckdosen
DMX-512 Ein- und Ausgang
- DMX-Startadresse über DIP-Schalter einstellbar
- Zur Montage im Truss und Wandmontage

Deutsch

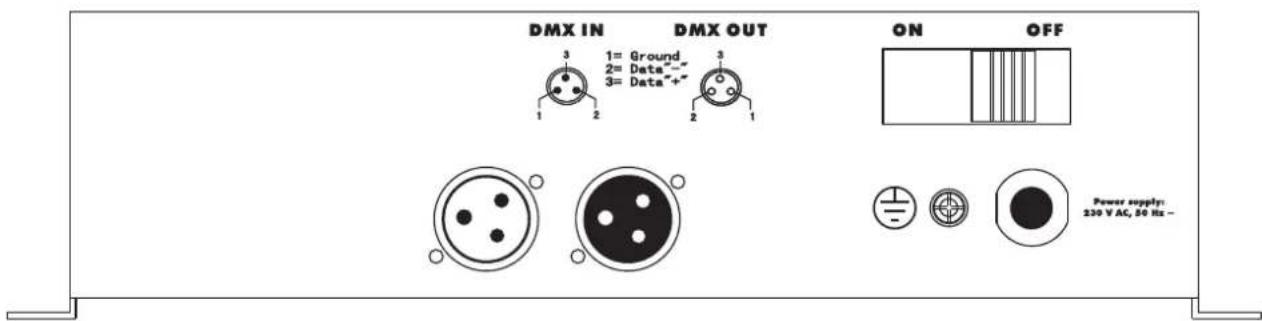

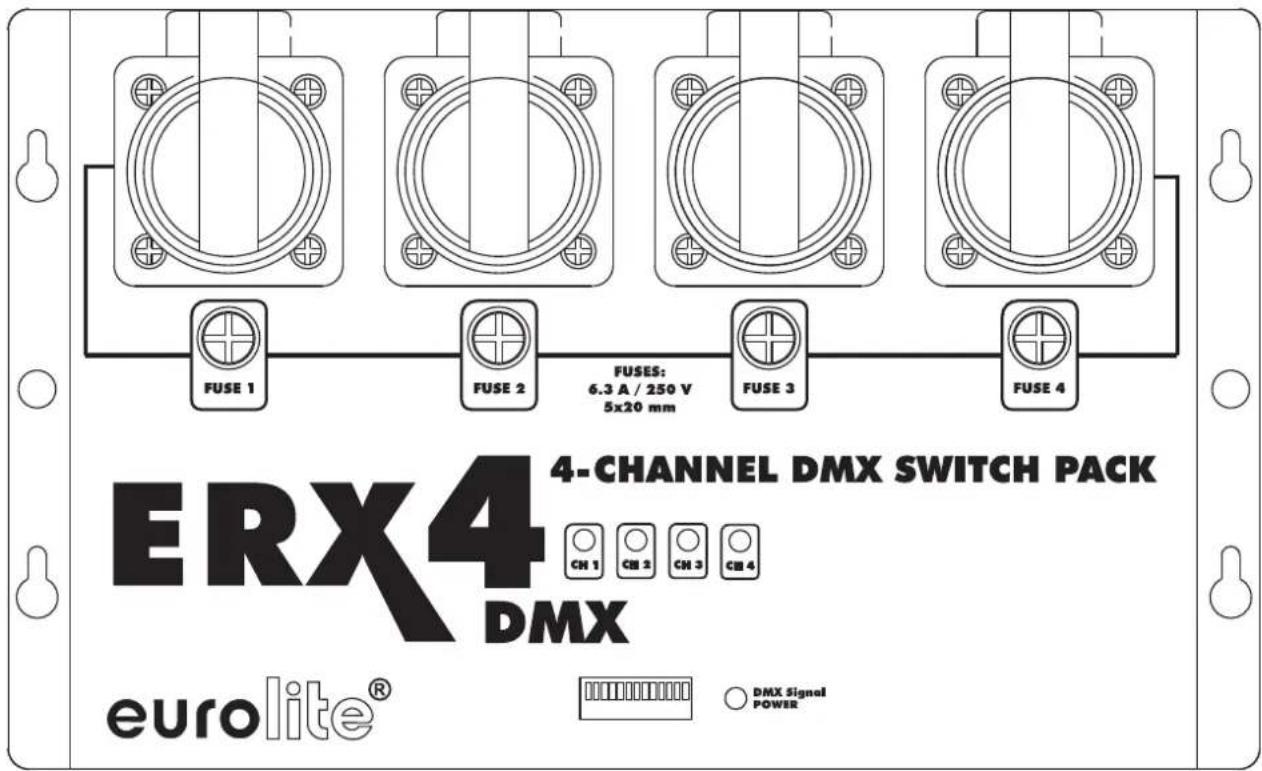

4.2 Geräteübersicht

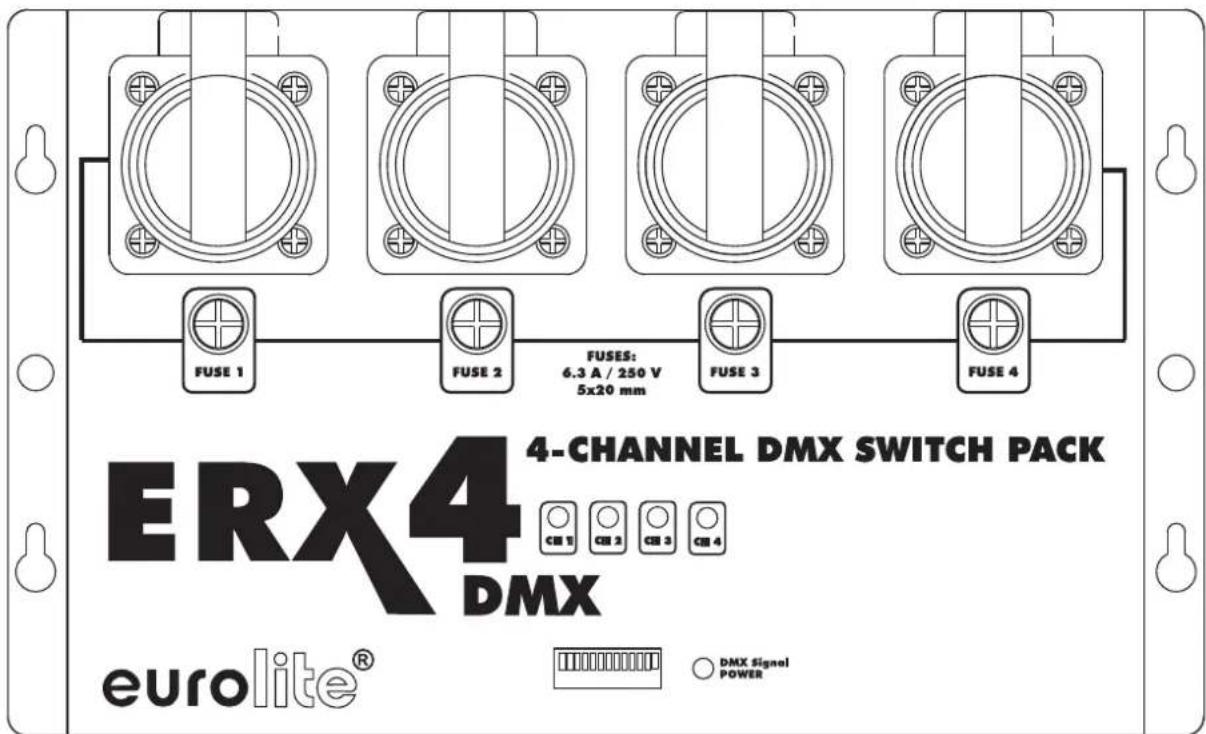

Oberseite:

Vorderseite:

5. SETUP

5.1 Überkopfmontage

LEBENSGEFAHR!

Bei der Installation sind insbesondere die gesetzlichen und berufgenossenschaftlichen Bestimmungen zu beachten! Die Installationarf nur vom autorisierten Fachhandel ausgeführrt werden!

Die Aufhängevorrichtungen des Gerätes muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann.

Die Installation muss immer mit einer zweiten, unabhängigen Aufhängung, z. B. einem geeigneten Fangnetz, erfolgen. Diese zweite Aufhängung muss so beschaffen und angebracht sein, dass im Fehlerfall der Hauptaufhängung kein Teil der Installation herabfallen kann.

Deutsch

Während des Auf-, Um- und Abbaus ist der unnottige Aufenthalt im Bereich von Bewegungsflächen, auf Beleuchterbrücken, unter hochgelegen den Arbeitsplatzten sowie an sonstigen Gefährbereichen verboten.

Der Unternehmer hat davon zu sorgen, dass Sicherheitstechnische und maschinentechnische Einrichtungen vor der ersten Inbetriebnahme und nach wesentlichen Änderungen vor der Wiederinbetriebnahme durch Sachverständige geprüft werden.

Der Unternehmer hat davon zu sorgen, dass Sicherheitstechnische und maschinentechnische Einrichtungen mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprufung geprüft werden.

Der Unternehmer hat davon zu sorgen, dass Sicherheitstechnische und maschinentechnische Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden.

Vorgehensweise:

Das Gerä solle idealerweise außerhalb des Aufenthaltsbereiches von Personen installiert werden.

WICHTIG! UBERKOPFMONTAGE ERFORDERT EIN HOHES MAß AN ERFAHRUNG. Dies beinhaltet (aber beschränkt sich nicht allein auf) Berechnungen zur Definition der Tragfähigkeit, verwendetes Installationsmaterial und regelmäßige Sicherheitsinspektionen des verwendeten Materials und des Gerätes. Versuchen Sie nimals, die Installation selbst vorzunehen, wenn Sie nicht über eine solche Qualifikation verfügen, sondern beauftragen Sie einen professionellen Installeur. Unsachgemäß Installationen konnen zu Verletzungen und/oder zur Beschädigung von Eigentum führen.

Das Gerät muss außerhalb des Handbereichs von Personen installiert werden.

Wenn das Gerät von der Decke oder hochliegenden Trägern etc. abgehängt werden soll, muss immer mit Traversensystemen gearbeitet werden. Das Gerätarf niemals frei schwingend im Raum befestigt werden.

Achtung: Hängend installierte Geräte konnen beim Herabstürzen erhebliche Verletzungen verursachen! Wenn Sie Zweifel an der Sicherheit einer möglichen Installationsform haben, installieren Sie das Gerät NICHT!

Vergewissern Sie sich vor der Montage, dass die Montagefläche mindestens die 10-fache Punktbelastung des Eigengewichtes des Gerätes aushalten kann.

Befestigen Sie das Gerät über einen geeigneten Haken an Ihr Traversensystem.

Sichern Sie das Gerät bei Überkopfmontage immer mit einem geeignetem Sicherungsseil.

Es durren nur Sicherungssiele gemäß DIN 56927, Schnellverbindungsglieder gemäß DIN 56926, Schäkel gemäß DIN EN 1677-1 und BGV C1 Kettbiner eingesetzt werden. Die Fangseite, Schnellverbindungsglieder, Schäkel und Kettbiner müssen auf Grundlage der aktuellsten Arbeitsschutzbestimmungen (z. B. BGV C1, BGI 810-3) ausreichend dimensioniert sein und korrekt angewendet werden.

Bitte beachten Sie: Bei Überkopfmontage in öffentlichen bzw. gewerblichen Bereichen ist eine Fülle von Vorschriften zu beachten, die hier nur auszugswise wiedergegeben werden können. Der Betreiber muss sich selbständig um die Beschaffung der geltenden Sicherheitsvorschriften bemühen und diese einhalten!

Der Hersteller haftet nicht für Schäden, die durch unsachgemäß Installation und unzureichende Sicherheitsvorkehrungen verursacht werden!

Hängen Sie das Sicherheitsfangseil in der damit vorgesehenen Fangsicherung am Gerät ein und führen Sie es über die Traverse bzw. einen sicheren Befestigungspunkt. Hängen Sie das Ende in dem Schnellverschlussglied ein undziehen Sie die Sicherungsmutter gut fest.

Der maximale Fallabstandarf 20~cm nicht überschreiben.

Ein Sicherungssiegel, das einmal der Belastung durch Absturz ausgesetzt war oder beschädigt ist, damit nicht mehr als Sicherungssiegel eingesetzt werden.

LEBENSGEFAHR!

Vor der ersten Inbetriebnahme muss die Einrichtung durch einen Sachverständigen geprüft werden!

5.2 Befestigung

Vergewissern Sie sich vor der Montage, dass die Montagefläche mindestens die 10-fache Punktbelastung des Eigengewichtes des Gerätes aushalten kann.

Der Installationsort muss so gewählt werden, dass das Gerät absolut plan an einem festen, erschütterungsfreien, schwingungsfreien und feuerfesten Ort befestigt werden kann. Mittels Wasserwaage muss überprüft werden, dass das Gerät absolut plan befestigt wurde.

Das Gerät muss außerhalb des Handbereichs von Personen installiert werden.

Die Festigkeit der Installation hangt entscheidend von der Befestigungssunterlage (Bausubstanz, Werkstoff) wie z. B. Holz, Beton, Gasbeton, Mauersteine ab. Deshalb muss das Befestigungsmaterial unbedingt auf den jeweiligen Werkstoff abgestimmmt werden. Erfragen Sie die passende Düb/ Schraubenkombination von einem Fachmann unter Angabe der max. Belastbarkeit und des vorliegenden Werkstoffes.

Das Gerät muss immer über alle Befestigungslöcher angebracht werden. Verwenden Sie geeignete Schrauben und vergewissern Sie sich, dass die Schrauben fest mit dem Untergrund verbunden sind.

Vorgehensweise:

Schritt 1: An der Bodenplatte des Gerätes befinden sich die Löscher zur Installation.
Schritt 2: Halten Sie das Gerät mit der Bodenplatte an die Stelle, wo es installiert werden soll.
Schritt 3: Markieren Sie ihre Bohrlocher mit einem Bleistift oder einem geeigneten Werkzeug.
Schritt 4: Bohren Sie die Locher.
Schritt 5: Halten Sie das Gerät mit der Bodenplatte in der gewünschten Position und schrauben Sie es fest.

LEBENSGEFAHR!

5.3 Anschluss ans Netz

Schlieben Sie das Gerat über den Netzstecker ans Netz an.

Die Belegung der Anschlussleitungen ist wie folgt:

Leitung Pin	International
Braun Außenleiter L
Blau Neutralleiter N
Gelb/Grün Schutzleiter		L

Der Schutzleiter muss unbedingt angeschlossen werden!

Wenn das Gerat direkt an das örtliche Stromnetz angeschlossen wird, muss eine Trennvorrichtung mit mindestens 3 mm Kontaktöffnung an jedem Pol in die festverlegte elektrische Installation eingebaut werden.

Das Gerat darf nur an eine Elektroinstallation angeschlossen werden, die den VDE-Bestimmungen DIN VDE 0100 entspricht. Die Hausinstallation muss mit einem Fehlerstromschutzschalter (RCD) mit 30mA Bemessungsdifferenzstrom ausgestellt sein.

Deutsch

5.4 Ausgabe

Die Ausgänge gehen über vier Schutzkontaktsteckdosen auf der Geräuterückseite.

Über die Ausgangsbuchsen schließen Sie ihre Verbraucher an. Die maximale Last beträgt pro Kanal 1150 W.itte beachten Sie,dass der maximale Gesamtstrom von 16 A niemals übersritten werden darfl!

5.5 DMX-512 Ansteuerung

Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. Die Geräte werden ansonsten nicht bzw. nicht korrekt Funktionieren.

Die Verbindung zwischen Controller und Gerät sowie zwischen den einzelnen Geräten muss mit einem zweipoligen geschirmten Kabel erfolgen. Die Steckverbindung goes über 3-polige XLR-Stecker und -Kupplungen.

Belegung der XLR-Verbindung:

DMX-Ausgang

XLR-Einbaubuchse:

1: Masse
2: Signal (-)
3: Signal (+)

DMX-Eingang

XLR-Einbaustecker:

1: Masse
2: Signal (-)
3: Signal (+)

Wenn Sie Controller mit dieser XLR-Belegung verwenden, können Sie den DMX-Ausgang des Controllers direkt mit dem DMX-Eingang des ersten Gerätes der DMX-Kette verbinden. Sollen DMX-Controller mit anderen XLR-Ausgängen angeschlossen werden, müssen Adapterkabel verwendet werden.

Aufbau einer seriellen DMX-Kette:

Schlieben Sie den DMX-Ausgang des ersten Gerätes der Kette an den DMX-Eingang des{nachsten Gerätes an. Verbinden Sie immer einen Ausgang mit dem Eingang des{nachsten Gerätes bis alle Geräte ange-schlossen sind.

Achtung: Am letzten Gerät muss die DMX-Leitung durch einen Abschlusswiderstand abgeschlossen werden. Dazu wird ein 120 Widerstand in einen XLR-Stecker zwischen Signal (-) und Signal (+) eingelötet und in den DMX-Ausgang am letzten Gerät gesteckt.

5.6 Adressierung des Gerätes

Jedes Gerä beegt 1 oder 4 Steuerkanäe. Damit die Steuersignale richtig an jedem Gerä adressiert werden, müssen die Geräte kodiert werden. Die Kodierung muss an jedem Gerä einzeln durchgeführt werden, indem Sie die DIP-Schalter entsprechend unterstehender Tabelle einstellen.

Die Startadresse ist der ersten Kanal, auf den das Gerät auf Signale vom Controller reagiert.

Bitte vergewissem Sie sich, dass sich die Steuerkanäle nicht mit anderen Geräten überlappen, damit das Gerät korrekt und unabhängig von anderen Geräten in der DMX-Verbindung Funktioniert. Werden mehrere Geräte auf eine Adresse definiert, arbeiten sie synchron.

Deutsch

Belegung der DIP-Schalter:

Einstellungen der DMX-Startadresse:	DIP-Schalter Nr.		1	2	3	4	5	6	7	8	9
Gerätenummer & Kanäle	Startadresse		1	2	4	8	16	32	64	128	256
Gerät 1 - Kanal 1		On	▲
		Of		✓	✓	✓	✓	✓	✓	✓	✓

Einstellungen der DMX-Startadresse:	DIP-Schalter Nr.	1	2	3	4	5	6	7	8	9
Gerätenummer & Kanäle	Startadresse	1	2	4	8	16	32	64	128	256
Gerät 1 - Kanäle 1-4		On	▲
		Off		✓	✓	✓	✓	✓	✓	✓

Das Gerät lassst sich als 4-Kanal Switchpack definieren (normal DMX) oder als mit einer einzigen Adresse für alle 4 Kanäle (DMX parallel).

Stellen Sie ihre Auswahl über DIP-Schalter 10 ein.

DIP-Schalter 1: eine Adresse

DIP-Schalter 0:4 Kanäle

Function

1 2 3 4 5 6 7 8 9	10
DMX parallel: Irgendeinen DIP-Schalter von 1 - 9 auf ON	1
DMX: Irgendeinen DIP-Schalter von 1 - 9 auf ON	0

6. BEDIENUNG

Wenn Sie das Gerät an die Spannungsvorsorgung angeschlossen haben und den Haupt-Sicherungsautomat angeschaltet haben, ist das ERX-4 einsatzbereit.

Schalten Sie den gewünschten Kanal über Ihr Steuergerät.

7. REINIGUNG UND WARTUNG

LEBENSGEFAHR!

Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen!

Das Gerät solle regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden!

Im Geräteinneren befinden sich außer den Sicherungen keine zu wartenden Teile. Wartungs- und Servicearbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten!

Sicherungswechsel

Wenn die Feinsicherung des Gerätes defekt ist, daß diese nur durch eine Sicherung gleichen Typs ersetzt werden.

Deutsch

Vor dem Sicherungswechsel ist das Gerät allpolig von der Netzspannung zu trennen (Netzsteckerziehen).

Vorgehensweise:

Schritt 1: Drehen Sie den Sicherungshalter mit einem passenden Schraubendreher aus dem Gehäuse (gegen den Uhrzeigersinn).
Schnitt 2: Entfernen Sie die defekte Sicherung aus dem Sicherungshalter.
Schnitt 3: Setzen Sie die neue Sicherung in den Sicherungshalter ein.
Schritt 4: Setzen Sie den Sicherungshalter wieder im Gehäuse ein und drehen Sie ihn fest.

Sollten einmal Ersatzteile bereits werden, verwenden Sieitte nur Originalersatzteile.

Wenn die Anschlussleitung these Gerätes beschädigt wird, muss sie durch den autorisierten Fachhandel ersetzt werden, um Gefährdungen zu vermeiden.

Sollten Sie noch weitere Fragen haben, steht Ihnen ihr Fachhändler jederzeit kein zur Verfügung.

8. TECHNISCHE DATEN

Spannungsversorgung: 230 V AC, 50 Hz ~
Max. Gesamtleistung: 3680 W
Max. Gesamtstrom: 16 A
Anzahl der Kanäle: 4
Last/Kanal: 1150 W
Max. Nennstrom/Kanal: 5 A
Ausgangsbuchsen: 4 Schutzkontakt-Steckdosen
DMX-Ausgang: 3-polige XLR-Einbaubuchse
DMX-Eingang: 3-poliger XLR-Einbaustecker
Sicherung: 4 x 6,3 A, 250 V
Maße: 300 x 190 x 85 mm
Gewicht: 2,8 kg

Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. 16.02.2010 ©

euroliteGERMANY

USER MANUAL

eurolite®
