BEDIENUNGSANLEITUNG T1000 QCL Eurolite
Bedienungsanleitung User manual
eurolite®
Vielseitige LED-Architektur-Beleuchtung (IP 65) mit acht QCL-LEDs von CREE
SICHERHEITSHINWEISE....3
BESTIMMUNGSGEMÄSSE VERWENDUNG 5
GERÄTEBESCHREIBUNG......6
Features 6
Geräteübersicht....7
INSTALLATION 7
Befestigung 7
Überkopfmontage 8
DMX512-Ansteuerung.... 10
Master/Slave-Betrieb....10
Anschluss ans Netz....11
Anschluss zwischen Geräten 11
BEDIENUNG 11
Standalone-Modus 11
Control Board 12
DMX-Modus 14
DMX-Protokoll 15
REINIGUNG UND WARTUNG....20
TECHNISCHE DATEN 21
English
INTRODUCTION 22
Diese Bedienungsanleitung gilt für die Artikelnummer 51914108
Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter:
Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch!
Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses Gerätes zu tun haben, müssen
- entsprechend qualifiziert sein
- diese Bedienungsanleitung genau beachten
- die Bedienungsanleitung als Teil des Produkts betrachten
- die Bedienungsanleitung während der Lebensdauer des Produkts behalten
- die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benutzer des Produkts weitergeben
- sich die letzte Version der Anleitung im Internet herunter laden
EINFÜHRUNG
Wir freuen uns, dass Sie sich für eine EUROLITE LED IP T1000 QCL entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.
Nehmen Sie den LED-Effekt aus der Verpackung.
SICHERHEITSHINWEISE
ACHTUNG!
Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten!
Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise und die Warnvermerke unbedingt beachten, die in dieser Bedienungsanleitung enthalten sind.
Unbedingt lesen:
Bei Schäden, die durch Nichtbeachtung der Anleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat!
Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung.
Deutsch
Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt. Ungeeignete Spannungen und ungeeignete Steckdosen können zur Zerstörung des Gerätes und zu tödlichen Stromschlägen führen.
Den Netzstecker immer als letztes einstecken. Der Netzstecker muss dabei gewaltfrei eingesetzt werden. Achten Sie auf einen festen Sitz des Netzsteckers.
Lassen Sie die Netzleitung nicht mit anderen Kabeln in Kontakt kommen! Seien Sie vorsichtig beim Umgang mit Netzleitungen und -anschlüssen. Fassen Sie diese Teile nie mit feuchten Händen an! Feuchte Hände können tödliche Stromschläge zur Folge haben.
Netzleitungen nicht verändern, knicken, mechanisch belasten, durch Druck belasten, ziehen, erhitzen und nicht in die Nähe von Hitze- oder Kältequellen bringen. Bei Missachtung kann es zu Beschädigungen der Netzleitung, zu Brand oder zu tödlichen Stromschlägen kommen.
Die Kabeleinführung oder die Kupplung am Gerät dürfen nicht durch Zug belastet werden. Es muss stets eine ausreichende Kabellänge zum Gerät hin vorhanden sein. Andernfalls kann das Kabel beschädigt werden, was zu tödlichen Stromschlägen führen kann.
Achten Sie darauf, dass die Netzleitung nicht gequetscht oder durch scharfe Kanten beschädigt werden kann. Überprüfen Sie das Gerät und die Netzleitung in regelmäßigen Abständen auf Beschädigungen.
Werden Verlängerungsleitungen verwendet muss sichergestellt werden, dass der Adernquerschnitt für die benötigte Stromzufuhr des Gerätes zugelassen ist. Alle Warnhinweise für die Netzleitung gelten auch für evtl. Verlängerungsleitungen.
Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz trennen! Fassen Sie dazu den Netzstecker an der Grifffläche an und ziehen Sie niemals an der Netzleitung! Ansonsten kann das Kabel und der Stecker beschädigt werden was zu tödlichen Stromschlägen führen kann. Sind Stecker oder Geräteschalter, z. B. durch Einbau nicht erreichbar, so muss netzseitig eine allpolige Abschaltung vorgenommen werden.
Wenn der Netzstecker oder das Gerät staubig ist, dann muss es außer Betrieb genommen werden, der Stromkreis muss allpolig unterbrochen werden und das Gerät mit einem trockenen Tuch gereinigt werden. Staub kann die Isolation reduzieren, was zu tödlichen Stromschlägen führen kann. Stärkere Verschmutzungen im und am Gerät dürfen nur von einem Fachmann beseitigt werden.
In das Gerät dürfen keine fremden Gegenstände gelangen. Dies gilt insbesondere für Metallteile. Sollten auch nur kleinste Metallteile wie Heft- und Büroklammern oder größere Metallspäne in das Gerät gelangen, so ist das Gerät sofort außer Betrieb zu nehmen und allpolig vom Netz zu trennen. Durch Metallteile hervorgerufene Fehlfunktionen und Kurzschlüsse können tödliche Verletzungen zur Folge haben.
GESUNDHEITSRISIKO!
Blicken Sie niemals direkt in die Lichtquelle, da bei empfindlichen Menschen u. U. epileptische Anfälle ausgelöst werden können (gilt besonders für Epileptiker)!
Kinder und Laien vom Gerät fern halten!
Das Gerät darf niemals unbeaufsichtigt betrieben werden!
Das Gerät darf niemals ohne Schutzscheibe betrieben werden! Ersetze jede gebrochene Schutzscheibe.
Deutsch
BESTIMMUNGSGEMÄSSE VERWENDUNG
Bei diesem Gerät handelt es sich um einen Architektur-Scheinwerfer, mit dem sich dekorative Lichteffekte erzeugen lassen. Dieses Produkt ist für den Anschluss an 100-240 V, 50/60 Hz Wechselspannung zugelassen.
Das Gerät ist gegen Strahlwasser geschützt (Schutzart IP 65) und kann deshalb sowohl in Innenräumen als auch im Freien verwendet werden. Um diese Schutzart zu gewährleisten, müssen nach Öffnen des Gerätes evtl. vorhandene Gummidichtungen auf Beschädigungen überprüft und ordnungsgemäß montiert werden.
Der Installateur muss sicherstellen, dass bei Verwendung im Freien immer eine Gummischlauchleitung H05RN-F oder HO5RR-F angeschlossen wird. Bei Verlegung im Erdreich muss ein Erdkabel NYY verwendet werden!
Alle geltenden Vorschriften zur Installation von Kabeln im Freien bzw. im Erdreich müssen unbedingt eingehalten werden!
Die Umgebungstemperatur muss zwischen -5^ C und +45^ C liegen. Halten Sie das Gerät von direkter Sonneneinstrahlung (auch beim Transport in geschlossenen Wägen) und Heizkörpern fern.
Die maximale relative Luftfeuchte beträgt 100 % bei einer Umgebungstemperatur von 25°C. Dieses Gerät darf nur in einer Höhenlage zwischen -20 und 2000 m über NN betrieben werden.
Dieses Gerät ist für professionelle Anwendungen für den Außenbereich vorgesehen.
Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installation oder Inbetriebnahme des Gerätes.
Vergewissern Sie sich bei der Wahl des Installationsortes darauf, dass keine Kabel frei herumliegen. Sie gefährden Ihre eigene und die Sicherheit Dritter!
Die maximale Umgebungstemperatur T_a = 45^ C darf niemals überschritten werden.
Verwenden Sie das Gerät nicht bei Gewitter. Überspannung könnte das Gerät zerstören. Das Gerät bei Gewitter allpolig vom Netz trennen (Netzstecker ziehen).
Das Bildzeichen bezeichnet den Mindestabstand zu beleuchteten Gegenständen. Der Abstand zwischen Lichtaustritt und der zu beleuchteten Fläche darf den angegebenen Wert nicht unterschreiten!
Das Gerät darf nur über den Montagebügel installiert werden. Um eine gute Luftzirkulation zu gewährleisten, muss um das Gerät ein Freiraum von mindestens 50 cm eingehalten werden.
Das Gehäuse darf niemals umliegende Gegenstände oder Flächen berühren!
Achten Sie bei der Montage, beim Abbau und bei der Durchführung von Servicearbeiten darauf, dass der Bereich unterhalb des Montageortes abgesperrt ist.
Das Gerät ist immer mit einem geeigneten Sicherheitsfangseil zu sichern.
Betreiben Sie das Gerät nur, nachdem Sie sich vergewissert haben, dass alle Gummidichtungen ordnungsgemäß montiert sind, das Gehäuse fest verschlossen ist und alle nötigen Schrauben gleichmäßig angezogen wurden.
Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben. Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Wenn Geräte nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unsachgemäßer Bedienung!
Reinigen Sie das Gerät niemals mit Lösungsmitteln oder scharfen Reinigungsmitteln, sondern verwenden Sie ein weiches und angefeuchtetes Tuch.
Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu vermeiden. Achten Sie bitte unbedingt darauf, dass das Gerät im Lieferzustand verpackt wird. Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten sind.
Deutsch
Der Serienbarcode darf niemals vom Gerät entfernt werden, da ansonsten der Garantieanspruch erlischt.
Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie z. B. Kurzschluss, Brand, elektrischem Schlag, Abstürzen etc. verbunden.
WEEE-Richtlinie
Bitte übergeben Sie das Gerät bzw. die Geräte am Ende der Nutzungsdauer zur umweltgerechten Entsorgung einem örtlichen Recyclingbetrieb. Nicht im Hausmüll entsorgen. Für weitere Informationen wenden Sie sich bitte an Ihren Händler oder die zuständige örtliche Behörde.
GERÄTEBESCHREIBUNG
Features
Vielseitige LED-Architektur-Beleuchtung (IP 65) mit acht QCL-LEDs von CREE
- Ausgestattet mit 8 CREE QCL-LEDs in den Farben Rot, Grün, Blau und Weiß
• Flickerfreie Projektion
• 3, 4, 5, 6, 7 oder 10 DMX-Kanäle wählbar
• Zur Fassadenbeleuchtung - Spezielle Linsen bieten horizontal einen größeren Abstrahlwinkel als vertikal: 10^ × 40^
- Für den Gebrauch im Freien geeignet, IP 65
- Reine Konvektionskühlung, keinen Lüfter
- Stufenlose RGBW-Farbmischung
- Dimmer
- Verschiedene Dimmerkurven und Dimmergeschwindigkeit (Sprungantwort) einstellbar
- Strobe-Effekt mit variabler Geschwindigkeit
- Strobe-Effekt über Zufallsgenerator
• Voreingestellte Farben und Farbtemperaturwerte - Interne Programme
- Geschwindigkeit der Farbwechsel einstellbar
• Vorprogrammierte und programmierbare Chaser - DMX-gesteuerter Betrieb oder Standalone-Betrieb mit Master-/Slave-Funktion möglich
- Adressierung und Einstellung über Control-Board mit vier Bedientasten und LED-Display
- Arretiermöglichkeit an den Bügeln
- Schaltnetzteiltechnologie für Netzspannung zwischen 100 und 240 Volt
- DMX512-Steuerung über jeden handelsüblichen DMX-Controller möglich
- Durchschleifausgang zur Spannungsversorgung von bis zu 8 Geräten
Deutsch

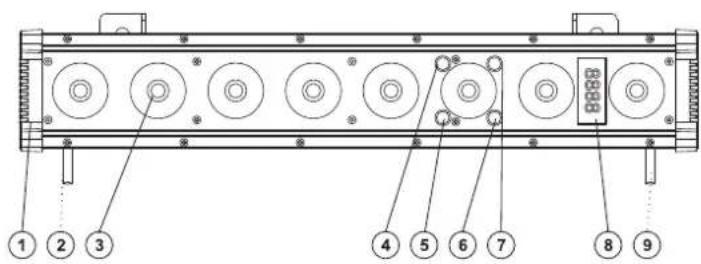

Geräteübersicht
(1) Gehäuse
(2) Spannungsversorgungseingang/DMX-Eingang
(3) LED/Linse
(4) Enter-Taste
(5) Down-Taste
(6) Up-Taste
(7) Menu-Taste
(8) Display
(9) Spannungsversorgungsausgang/DMX-Ausgang


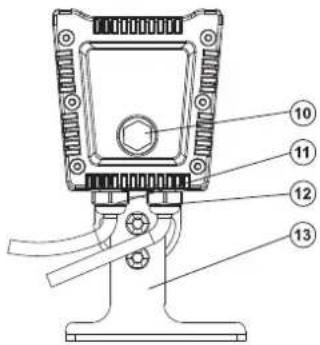

(10) Entlüftungsschraube
(11) Spannungsversorgungseingang
(12) DMX-Eingang
(13) Hängebügel/Standfuß
(14) Feststellschraube
(15) Kühlrippen
Der Installationsort muss so gewählt werden, dass das Gerät absolut plan an einem festen, erschütterungsfreien, schwingungsfreien und feuerfesten Ort befestigt werden kann.
Das Gerät muss außerhalb des Handbereichs von Personen installiert werden.
Die Festigkeit der Installation hängt entscheidend von der Befestigungsunterlage (Bausubstanz, Werkstoff) wie z. B. Holz, Beton, Gasbeton, Mauersteine ab. Deshalb muss das Befestigungsmaterial unbedingt auf den jeweiligen Werkstoff abgestimmt werden. Erfragen Sie die passende Dübel/Schraubenkombination von einem Fachmann unter Angabe der max. Belastbarkeit und des vorliegenden Werkstoffes.
Das Gerät muss immer über alle Befestigungslöcher angebracht werden. Verwenden Sie geeignete Schrauben und vergewissern Sie sich, dass die Schrauben fest mit dem Untergrund verbunden sind.
Die Montagebügel an der Geräterückseite lassen sich durch verschieben auf die gewünschte Position einstellen. Lösen Sie dazu die beiden Fixierschrauben aus Kunststoff mit einem geeigneten Schraubendreher. Bringen sie die die Bügel durch vorsichtiges Verschieben an die gewünschte Position und schrauben die Kunststoffschrauben wieder fest.
Deutsch
Vorgehensweise:
Schritt 1: An den Montagebügeln des Gerätes befinden sich Löcher zur Installation.
Schritt 2: Halten Sie das Gerät mit den Montagebügeln an die Stelle, wo es installiert werden soll.
Schritt 3: Markieren Sie Ihre Bohrlöcher mit einem Bleistift oder einem geeigneten Werkzeug.
Schritt 4: Bohren Sie die Löcher.
Schritt 5: Halten Sie das Gerät mit den Montagebügeln in der gewünschten Position und schrauben Sie es fest.
Stellen Sie den Neigungswinkel über die Montagebügel ein und ziehen Sie die Feststellschrauben gut fest.
Hinweis: Nachdem Sie die Leuchte am gewünschten Ort installiert haben, ziehen Sie die Schraube an der Unterseite der Montagebügel mit einem Innensechskantschlüssel fest. Dies verhindert ein mögliches Verrutschen der Leuchte.
Überkopfmontage
LEBENSGEFAHR!
Bei der Installation sind insbesondere die Bestimmungen der BGV C1 und EN 60598-2-17 zu beachten! Die Installation darf nur vom autorisierten Fachhandel ausgeführt werden!
Die Aufhängevorrichtungen des Gerätes muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann.
Die Installation muss immer mit einer zweiten, unabhängigen Aufhängung, z. B. einem geeigneten Fangnetz, erfolgen. Diese zweite Aufhängung muss so beschaffen und angebracht sein, dass im Fehlerfall der Hauptaufhängung kein Teil der Installation herabfallen kann.
Während des Auf-, Um- und Abbaus ist der unnötige Aufenthalt im Bereich von Bewegungsflächen, auf Beleuchterbrücken, unter hochgelegenen Arbeitsplätzen sowie an sonstigen Gefahrbereichen verboten. Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen vor der ersten Inbetriebnahme und nach wesentlichen Änderungen vor der Wiederinbetriebnahme durch Sachverständige geprüft werden.
Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden. Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden.
Vorgehensweise:
Das Gerät sollte idealerweise außerhalb des Aufenthaltsbereiches von Personen installiert werden.
WICHTIG! ÜBERKOPFMONTAGE ERFORDERT EIN HOHES MAß AN ERFAHRUNG. Dies beinhaltet (aber beschränkt sich nicht allein auf) Berechnungen zur Definition der Tragfähigkeit, verwendetes Installationsmaterial und regelmäßige Sicherheitsinspektionen des verwendeten Materials und des Gerätes. Versuchen Sie niemals, die Installation selbst vorzunehmen, wenn Sie nicht über eine solche Qualifikation verfügen, sondern beauftragen Sie einen professionellen Installateur. Unsachgemäße Installationen können zu Verletzungen und/oder zur Beschädigung von Eigentum führen.
Das Gerät muss außerhalb des Handbereichs von Personen installiert werden.
Wenn das Gerät von der Decke oder hochliegenden Trägern etc. abgehängt werden soll, muss immer mit Traversensystemen gearbeitet werden. Das Gerät darf niemals frei schwingend im Raum befestigt werden.
Achtung: Geräte können beim Herabstürzen erhebliche Verletzungen verursachen! Wenn Sie Zweifel an der Sicherheit einer möglichen Installationsform haben, installieren Sie das Gerät NICHT!
BRANDGEFAHR!
Achten Sie bei der Installation des Gerätes bitte darauf, dass sich im Abstand von mind. 0,5 m keine leicht entflammbaren Materialien (Deko, etc.) befinden.
Die Montagebügel an der Geräterückseite lassen sich durch verschieben auf die gewünschte Position einstellen. Lösen Sie dazu die beiden Fixierschrauben aus Kunststoff mit einem geeigneten Schraubendreher. Bringen sie die die Bügel durch vorsichtiges Verschieben an die gewünschte Position und schrauben die Kunststoffschrauben wieder fest.

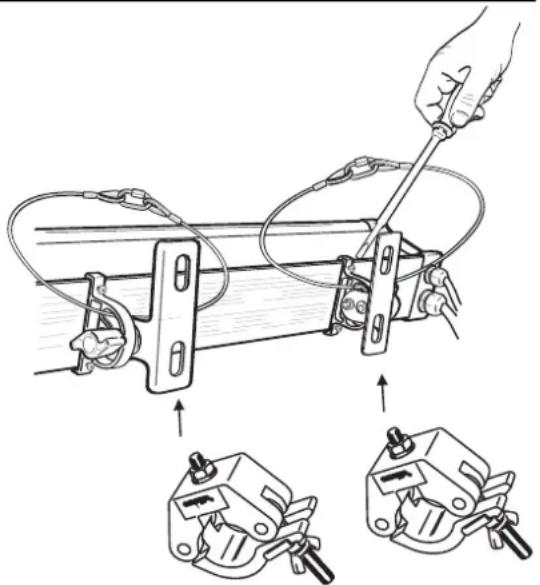

Befestigen Sie das Gerät mit den Hängebügeln über geeignete Haken an Ihrem Traversensystem.
Sichern Sie das Gerät bei Überkopfmontage immer mit einem geeigneten Sicherungsseil.
Es dürfen nur Sicherungsseile und Schnellverbindungsglieder gemäß DIN 56927, Schäkel gemäß DIN EN 1677-1 und BGV C1 Kettbiner eingesetzt werden. Die Fangseile, Schnellverbindungsglieder, Schäkel und Kettbiner müssen auf Grundlage der aktuellsten Arbeitsschutzbestimmungen (z.
B. BGV C1, BGI 810-3) ausreichend dimensioniert sein und korrekt angewendet werden.
Bitte beachten Sie: Bei Überkopfmontage in öffentlichen bzw. gewerblichen Bereichen ist eine Fülle von Vorschriften zu beachten, die hier nur auszugsweise wiedergegeben werden können. Der Betreiber muss sich selbständig um die Beschaffung der geltenden Sicherheitsvorschriften bemühen und diese einhalten! Der Hersteller haftet nicht für Schäden, die durch unsachgemäße Installation und unzureichende Sicherheitsvorkehrungen verursacht werden!
Hängen Sie das Sicherungsseil in dem Fangseilloch im Hängebügel ein und führen Sie es über die Traverse bzw. einen sicheren Befestigungspunkt. Hängen Sie das Ende in dem Schnellverschlussglied ein und ziehen Sie die Sicherungsmutter gut fest.
Der maximale Fallabstand darf 20 cm nicht überschreiten.
Ein Sicherungsseil, das einmal der Belastung durch Absturz ausgesetzt war oder beschädigt ist, darf nicht mehr als Sicherungsseil eingesetzt werden.
Stellen Sie den Neigungswinkel über den Hängebügel ein und ziehen Sie die Feststellschrauben gut fest.
LEBENSGEFAHR!
Vor der ersten Inbetriebnahme muss die Einrichtung durch einen Sachverständigen geprüft werden!
DMX512-Ansteuerung
Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. Die Geräte werden ansonsten nicht bzw. nicht korrekt funktionieren.
Beachten Sie, dass die Startadresse abhängig vom verwendeten Controller ist. Unbedingt Bedienungsanleitung des verwendeten Controllers beachten.
Zur Steckverbindung zwischen Controller und Gerät verwenden Sie bitte das beiliegende Adapterkabel. Verbinden Sie hierfür den DMX-Eingangsstecker des Gerätes mit dem Adapterkabel. Fixieren Sie die Steckverbinder mit ihrer Überwurfmutter. Verbinden Sie anschließend den 3-poligen XLR-Stecker des Adapterkabels mit der 3-poligen XLR-Kupplung des Controllers.
Zur Verbindung zwischen den einzelnen Geräten schließen Sie die DMX-Ausgangskupplung des ersten Gerätes der Kette an den DMX-Eingangsstecker des nächsten Gerätes an. Verbinden Sie immer einen Ausgang mit dem Eingang des nächsten Gerätes bis alle Geräte angeschlossen sind. Bei Bedarf kann das 5-m-Signalverlängerungskabel eingesetzt werden (erhältliches Zubehör).
Belegung der XLR-Verbindung:
DMX-Ausgang
XLR-Einbaubuchse:
1: Masse
2: Signal (−)
3: Signal (+)
DMX-Eingang
XLR-Einbaustecker:
1: Masse
2: Signal (−)
3: Signal (+)
Wenn Sie Controller mit dieser XLR-Belegung verwenden, können Sie den DMX-Ausgang des Controllers direkt mit dem DMX-Eingang des ersten Gerätes der DMX-Kette verbinden. Sollen DMX-Controller mit anderen XLR-Ausgängen angeschlossen werden, müssen Adapterkabel verwendet werden.
Aufbau einer seriellen DMX-Kette:
Schließen Sie den DMX-Ausgang des ersten Gerätes der Kette an den DMX-Eingang des nächsten Gerätes an. Verbinden Sie immer einen Ausgang mit dem Eingang des nächsten Gerätes bis alle Geräte angeschlossen sind.
Achtung: Am letzten Gerät muss das DMX-Kabel durch einen Abschlusswiderstand abgeschlossen werden. Dazu wird ein XLR-Stecker in den DMX-Ausgang am letzten Gerät gesteckt, bei dem zwischen Signal (−) und Signal (+) ein 120-Ω-Widerstand eingelötet ist.
Der DMX-Anschluss lässt sich bei dieser Serie über einen DMX-Adapter oder spezielle DMX Verbindungskabel realisieren. Wichtig ist jedoch, dass die Kabelverbindung ausreichend gegen Feuchtigkeit isoliert ist.
Master/Slave-Betrieb
Im Master/Slave-Betrieb lassen sich mehrere Geräte synchronisieren, die dann von einem Mastergerät gesteuert werden.
An der Rückseite des Gerätes befindet sich ein Eingangsstecker (DMX Out) und eine Ausgangskupplung (DMX In), über die sich mehrere Geräte miteinander verbinden lassen.
Wählen Sie das Gerät aus, das zur Steuerung der Effekte dienen soll. Stellen Sie beim Master-Gerät die gewünschten Modi ein. Dieses Gerät arbeitet dann als Master-Gerät und steuert alle weiteren Slave-Geräte, die über ein DMX-Kabel mit dem Master-Gerät verbunden werden. Stecken Sie das DMX-Kabel in die DMX-Ausgangskupplung und verbinden Sie die Leitung mit dem DMX-Eingangsstecker des nächsten Gerätes.
Deutsch
Stellen Sie beim Master-Gerät den gewünschten Master Modus, wie im Kapitel Control Board beschrieben, ein. Stellen Sie bei allen Slave-Geräten die DMX-Adresse auf 1.
Anschluss ans Netz
Schließen Sie das Gerät über die beiliegende Netzanschlussleitung ans Netz an.
Die Belegung der Anschlussleitungen ist wie folgt:
| Leitung | Pin | International |
| Braun Außenleiter L | ||
| Blau Neutralleiter N | ||
| Gelb/Grün Schutzleiter |  | |
Der Schutzleiter muss unbedingt angeschlossen werden!
Wenn das Gerät direkt an das örtliche Stromnetz angeschlossen wird, muss eine Trennvorrichtung mit mindestens 3 mm Kontaktöffnung an jedem Pol in die festverlegte elektrische Installation eingebaut werden.
Das Gerät darf nur an eine Elektroinstallation angeschlossen werden, die den VDE-Bestimmungen DIN VDE 0100 entspricht. Die Hausinstallation muss mit einem Fehlerstromschutzschalter (RCD) mit 30 mA Bemessungsdifferenzstrom ausgestattet sein.
Lichteffekte dürfen nicht über Dimmerpacks geschaltet werden.
Anschluss zwischen Geräten
An der Rückseite der Geräte befindet sich ein Anschlusskabel (Power Out). Verbinden Sie den Ausgang mit dem Netzanschluss des nächsten Gerätes bis alle Geräte angeschlossen sind.
Bitte beachten: Es dürfen max. 8 Geräte in Reihe betrieben werden. Nach jeweils 8 Geräten muss erneut die Spannungsversorgung angeschlossen werden.
Achten Sie bitte darauf, die nicht benutzten Schraubsteckverbindungen mit Verschlusskappen zu verschließen, um das Eindringen von Feuchtigkeit und Schmutz zu verhindern.
BEDIENUNG
Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, nimmt die LED IP T1000 QCL den Betrieb auf. Das LED Display leuchtet auf und Sie können die gewünschten Einstellungen mit den Tasten MENU, UP, DOWN und ENTER auswählen.
Das Gerät hat zwei Betriebsarten. Es kann entweder im Standalone-Modus oder im DMX-gesteuerten Modus über einen handelsüblichen DMX-Controller betrieben werden.
Standalone-Modus
Die LED IP T1000 QCL lässt sich im Standalone-Betrieb ohne DMX-Controller einsetzen. Trennen Sie dazu die LED IP T1000 QCL vom DMX-Controller.
Deutsch
Control Board
Das Control Board bietet mehrere Möglichkeiten: so lassen sich z. B. die DMX-Startadresse eingeben oder das vorprogrammierte Programm abspielen.
Drücken Sie die Menu-Taste, so dass sich das Display einschaltet. Über die Up-/Down Taste können Sie sich im Hauptmenü bewegen. Zur Auswahl des gewünschten Menüpunktes drücken Sie die Enter-Taste. Durch Drücken der Up/Down-Tasten können Sie die Auswahl verändern. Bestätigen Sie jede Änderung mit der Enter-Taste. Der jeweilige Modus kann durch die Menu-Taste verlassen werden. Die jeweiligen Funktionen werden im Folgenden beschrieben.
Vorgabewerte grau unterlegt
| Haupt-menü | Unter-menü | Display Funktion | |||||
| ADDR | 001~XXX | Einstellen der DMX-Startadresse | |||||
| STAT | R 0-255 | Dimmerintensität der LED-Farben (Master-Modus) Bitte beachten Sie: Um den eingestellten Farbwert zu speichern, muss, nach der Eingabe der Werte über die UP-/Down-Taste, 2 x Enter gedrückt werden (bis xxx* auf dem Display erscheint). | |||||
| G 0-255 | |||||||
| B 0-255 | |||||||
| W 0-255 | |||||||
| SHUT 0-255 | Strobe-Effekt mit zunehmender Geschwindigkeit | ||||||
| PRSC | None, R, G, B, W, RGW, RGB, Yellow, Pink, Cyan, Orange, Violet, Golden, 2700 K, 3200 K, 4000 K, 5500 K, 6500 K, RGBW | Voreingestellte Farben und Farbtemperaturwerte (Master-Modus) | |||||
| SET | CAL | R 0-255 | Max. Output-Limitierung der LED-Farben/Weißabgleich | ||||
| G 0-255 | |||||||
| B | 0-255 | ||||||
| W | 0-255 | ||||||
| USE | Yes/No | ||||||
| CHMD | 10CH | Auswahl des DMX-Kanal-Modus | |||||
| 7CH | |||||||
| 6CH | |||||||
| 5CH | |||||||
| 4CH | |||||||
| 3CH | |||||||
| DIM | LIN, SQR, ISQR, SCUR, LIN., SQR., ISQR., SCUR. | LIN -Lineare Dimmerkurve, Ansprechverhalten LED, SQR - Exponentielle Dimmerkurve, Ansprechverhalten LED, ISQR - Umgekehrt exponentielle Dimmerkurve, Ansprechverhalten LED, SCUR - S-förmige Dimmerkurve, Ansprechverhalten LED, LIN. - Lineare Dimmerkurve, Ansprechverhalten Halogenlampe, SQR. - Exponentielle Dimmerkurve, Ansprechverhalten Halogenlampe, ISQR. - Umgekehrt exponentielle Dimmerkurve, Ansprechverhalten Halogenlampe, SCUR. - S-förmige Dimmerkurve, Ansprechverhalten Halogenlampe | |||||
Deutsch
| DISY | ON Display-Abschaltung | ON – immer an2MIN – Abschaltung nach 2 Minuten | |||
| 2MIN | |||||
| LOCK YES/NO | Tastensperre | YES – Tastensperre nach 2 Minuten. Um die Tastensperre aufzuheben, eine beliebige Taste für 10 Sekunden gedrückt halten. | |||
| CTST | CT01 – CT10 | R 0-255 | Individuelle Kunden-Farbeinstellung(CTST, custom color set) | ||
| G 0-255 | |||||
| B 0-255 | |||||
| W 0-255 | |||||
| AUTO | AT01 RUN .. | Interne Programme (Master-Modus) | |||
| AT02 RUN .. | |||||
| AT03 RUN .. | |||||
| AT04 RUN .. | |||||
| AT05 RUN .. | |||||
| ATSP 0-255 | Geschwindigkeit interne Programme(abnehmende Geschwindigkeit) | ||||
| CHS1 | RUN .. | Benutzerdefinierte Chaser 1-3(Master-Modus) | |||
| CHS2 | RUN .. | ||||
| CHS3 | RUN .. | ||||
| PROG | CHS1 – CHS3 | SC01-SC20 | Mit dieser Funktion lassen sich die benutzerdefinierten Chaser(CHS1_CHS3) speichern, die unter AUTO – CHS1-CHS3 aufgerufen werden.Mit SC01-SC20 lassen sich die zu editierenden Steps auswählen.Die einzelnen Steps lassen sich mit R, G,B.... ATSP einstellen. Mit „Time“ lässt sich die Dauer der Szenen und mit „Wait“ die Dauer zwischen den Szenen festlegen. Mit „Use“ legen Sie fest, ob die Szenen verwendet werden sollen. | ||
| R | 0-255 | Dimmerintensität der LED-Farben | |||
| G | 0-255 | ||||
| B | 0-255 | ||||
| W | 0-255 | ||||
| SHUT | 0-255 | Strobe-Effekt | |||
| AUTO | None, AT01-AT05 | Interne Programme | |||
| ATSP | 0-255 (S) | Geschwindigkeit interne Programme | |||
| TIME | 0-255 (S) | s. o. | |||
| WAIT | 0-25.5 (S) | ||||
| USE | YES/NO | ||||
| Info | SOFT | Vx.x | Software-Version | ||
| POW | 100% Servicefunktion | ||||
| LOAD | STL | YES/NO Zurücksetzen auf Werkseinstellungen | |||
| PRL | YES/NO Programm (PROG) laden | ||||
| SEND | YES/NO | Servicefunktion | |||
Deutsch
DMX-Modus
Das Gerät verfügt über sechs verschiedene DMX-Kanal-Modi. Über das Control Board können Sie, wie im Folgenden beschrieben, den DMX-Kanal-Modus definieren.
Über Ihren DMX-Controller können Sie die einzelnen Geräte individuell ansteuern. Dabei hat jeder DMX-Kanal eine andere Belegung mit verschiedenen Eigenschaften.
Über das Control Board können Sie die DMX-Startadresse definieren. Die Startadresse ist der erste Kanal, auf den das Gerät auf Signale vom Controller reagiert.
Bitte vergewissern Sie sich, dass sich die Steuerkanäle nicht mit anderen Geräten überlappen, damit die LED IP T1000 QCL korrekt und unabhängig von anderen Geräten in der DMX-Kette funktioniert. Werden mehrere LED IP T1000 QCL auf eine Adresse definiert, arbeiten sie synchron.
Wenn Sie, z. B. im 10-Kanal-Modus, die Startadresse auf 11 definieren, belegt das Gerät die Steuerkanäle 11 bis 20.
Ansteuerung:
Nachdem Sie die Startadresse definiert haben, können Sie das Gerät über Ihren Controller ansteuern.
Bitte beachten Sie:
Schalten Sie das Gerät ein. Das Gerät prüft, ob DMX-512 Daten empfangen werden oder nicht. Wenn Daten empfangen werden, blinkt der Punkt hinter „Addr“ auf dem Display. Werden keine Daten empfangen, erscheint keinen Punkt.
Die Meldung erscheint:
-wenn kein XLR-Kabel (DMX Signalkabel vom Controller) in die DMX-Eingangsbuchse des Gerätes gesteckt wurde.
-wenn der Controller ausgeschaltet oder defekt ist.
-das Kabel oder der Stecker defekt ist oder das Signalkabel nicht richtig eingesteckt ist.
Adressierung des Geräts
Um die Startadresse einzustellen drücken Sie die MENU-Taste bis das Display ADDR anzeigt
Drücken Sie die ENTER-Taste und das Display zeigt 001 an.
Sie können nun die gewünschte Adresse über die UP- oder DOWN-Taste auswählen.
Bitte drücken Sie nochmal die ENTER-Taste zur Bestätigung, und um den DMX-Modus zu verlassen.
DMX-Kanal-Auswahl: Auswählen eines DMX-Kanal-Modus
Nachdem Sie die gewünschte Adresse ausgewählt und ENTER gedrückt haben, können Sie nun einen DMX-Kanal-Modus auswählen (3CH, 4CH, 5CH, 6CH, 7CH oder 10CH).
Drücken Sie die MENU-Taste bis das Display SET anzeigt. Drücken Sie die ENTER-Taste. Sie können nun CHMD über die UP- oder DOWN-Taste auswählen
Drücken Sie die ENTER-Taste und das Display zeigt 3CH, 4CH, 5CH, 6CH, 7CH oder 10CH an.
Sie können nun den gewünschten DMX-Kanal-Modus über die UP- oder DOWN-Taste auswählen.
Bitte drücken Sie nochmal die ENTER-Taste zur Bestätigung, und um den DMX-Modus zu verlassen.
Die Werte der jeweiligen Kanal-Belegungen entnehmen Sie bitte folgenden Tabellen des DMX-Protokolls.
DMX-Protokoll
3-Kanal-Modus
Steuerkanal 1 - Dimmer
| Decimal | Hexad. | Percentage | S/F | Eigenschaft | ||||
| 0 | 255 | 00 | FF | 0% | 100% | F | Allmähliche Einstellung der Dimmerintensität von 0 bis 100 % | |
Steuerkanal 2 - Weiß
| Decimal | Hexad. | Percentage | S/F | Eigenschaft | ||||
| 0 | 255 | 00 | FF | 0% | 100% | F | Weiß (0=aus, 255=100% weiß) | |
Steuerkanal 3 - Farbwechsel linear
| Decimal | Hexad. | Percentage | S/F | Eigenschaft | ||||
| 0 | 10 | 00 | 0A | 0% | 4% S | Keine | Funktion | |
| 11 | 11 | 0B | 0B | 4% | 4% S | Blau | ||
| 12 | 50 | 0C | 32 | 5% | 20% F | Rot | 0% / Grün zunehmend / Blau 100% | |
| 51 | 51 | 33 | 33 | 20% | 20% | Cyan | ||
| 52 | 90 | 34 | 5A | 20% | 35% F | Rot | 0% / Grün 100% / Blau abnehmend | |
| 91 | 91 | 5B | 5B | 36% | 36% | Grün | ||
| 92 | 130 | 5C | 82 | 36% | 51% F | Rot | zunehmend / Grün 100% / Blau 0% | |
| 131 | 131 | 83 | 83 | 51% | 51% | Gelb | ||
| 132 | 170 | 84 | AA | 52% | 67% F | Rot | 100% / Grün abnehmend / Blau 0% | |
| 171 | 171 | AB | AB | 67% | 67% | Rot | ||
| 172 | 210 | AC | D2 | 67% | 82% F | Rot | 100% / Grün 0% / Blau zunehmend | |
| 211 | 211 | D3 | D3 | 83% | 83% $ | Magenta | ||
| 212 | 250 | D4 | FA | 83% | 98% F | Rot | abnehmend / Grün 0% / Blau 100% | |
| 251 | 255 | FB | FF | 98% | 100% | S Blau | ||
4-Kanal-Modus
Steuerkanal 1 - Rot
| Decimal | Hexad. | Percentage | S/F | Eigenschaft | ||||
| 0 | 255 | 00 | FF | 0% | 100% | F | Rot (0=aus, 255=100% rot) | |
Steuerkanal 2 - Grün
| Decimal | Hexad. | Percentage | S/F | Eigenschaft | ||||
| 0 | 255 | 00 | FF | 0% | 100% | F | Grün (0=aus, 255=100% grün) | |
Steuerkanal 3 - Blau
| Decimal | Hexad. | Percentage | S/F | Eigenschaft | ||||
| 0 | 255 | 00 | FF | 0% | 100% | F | Blau (0=aus, 255=100% blau) | |
Steuerkanal 4 - Weiß
| Decimal | Hexad. | Percentage | S/F | Eigenschaft | ||||
| 0 | 255 | 00 | FF | 0% | 100% | F | Weiß (0=aus, 255=100% weiß) | |
Deutsch
5-Kanal-Modus
Steuerkanal 1 - Dimmer
| Decimal | Hexad. | Percentage | S/F | Eigenschaft | |||
| 0 | 255 | 00 | FF | 0% | 100% | F | Allmähliche Einstellung der Dimmerintensität von 0 bis 100 % |
Steuerkanal 2 - Rot
| Decimal | Hexad. | Percentage | S/F | Eigenschaft | ||||
| 0 | 255 | 00 | FF | 0% | 100% | F | Rot (0=aus, 255=100% rot) | |
Steuerkanal 3 - Grün
| Decimal | Hexad. | Percentage | S/F | Eigenschaft | |||
| 0 | 255 | 00 | FF | 0% | 100% | F Grün (0=aus, 255=100% grün) | |
Steuerkanal 4 - Blau
| Decimal | Hexad. | Percentage | S/F | Eigenschaft | ||||
| 0 | 255 | 00 | FF | 0% | 100% | F | Blau (0=aus, 255=100% blau) | |
Steuerkanal 5 - Weiß
| Decimal | Hexad. | Percentage | S/F | Eigenschaft | ||||
| 0 | 255 | 00 | FF | 0% | 100% | F | Weiß (0=aus, 255=100% weiß) | |
6-Kanal-Modus
Steuerkanal 1 - Rot
| Decimal | Hexad. | Percentage | S/F | Eigenschaft | ||||
| 0 | 255 | 00 | FF | 0% | 100% | F | Rot (0=aus, 255=100% rot) | |
Steuerkanal 2 - Grün
| Decimal | Hexad. | Percentage | S/F | Eigenschaft | ||||
| 0 | 255 | 00 | FF | 0% | 100% | F | Grün (0=aus, 255=100% grün) | |
Steuerkanal 3 - Blau
| Decimal | Hexad. | Percentage | S/F | Eigenschaft | ||||
| 0 | 255 | 00 | FF | 0% | 100% | F | Blau (0=aus, 255=100% blau) | |
Steuerkanal 4 - Weiß
| Decimal | Hexad. | Percentage | S/F | Eigenschaft | ||||
| 0 | 255 | 00 | FF | 0% | 100% | F | Weiß (0=aus, 255=100% weiß) | |
Steuerkanal 5 - Dimmer
| Decimal | Hexad. | Percentage | S/F | Eigenschaft | |||
| 0 | 255 | 00 | FF | 0% | 100% | F | Allmähliche Einstellung der Dimmerintensität von 0 bis 100 % |
Deutsch
Steuerkanal 6 - Strobe-Effekt
| Decimal | Hexad. | Percentage | S/F | Eigenschaft | ||||
| 0 | 0 00 | 00 | 0% | 0% S | Keine Funktion | |||
| 1 | 5 01 | 05 | 0% | 2% S | Aus | |||
| 6 | 10 06 | 0A | 2% | 4% S | Keine Funktion | |||
| 11 | 255 | 0B | FF | 4% | 100% | F Strobe-Effekt mit zunehmender Geschwindigkeit | ||
7-Kanal-Modus
Steuerkanal 1 - Dimmer
| Decimal | Hexad. | Percentage | S/F | Eigenschaft | ||||
| 0 | 255 | 00 | FF | 0% | 100% | F | Allmähliche Einstellung der Dimmerintensität von 0 bis 100 % | |
Steuerkanal 2 - Rot
| Decimal | Hexad. | Percentage | S/F | Eigenschaft | ||||
| 0 | 255 | 00 | FF | 0% | 100% | F | Rot (0=aus, 255=100% rot) | |
Steuerkanal 3 - Grün
| Decimal | Hexad. | Percentage | S/F | Eigenschaft | ||||
| 0 | 255 | 00 | FF | 0% | 100% | F | Grün (0=aus, 255=100% grün) | |
Steuerkanal 4 - Blau
| Decimal | Hexad. | Percentage | S/F | Eigenschaft | ||||
| 0 | 255 | 00 | FF | 0% | 100% | F | Blau (0=aus, 255=100% blau) | |
Steuerkanal 5 - Weiß
| Decimal | Hexad. | Percentage | S/F | Eigenschaft | ||||
| 0 | 255 | 00 | FF | 0% | 100% | F | Weiß (0=aus, 255=100% weiß) | |
Steuerkanal 6 - Strobe
| Decimal | Hexad. | Percentage | S/F | Eigenschaft | ||||
| 0 | 5 00 | 05 | 0% | 2% S | Keine | Funktion | ||
| 6 | 20 06 | 14 | 2% | 8% F | Strobe-Effekt (asynchron) mit zunehmender Geschwindigkeit | |||
| 21 | 60 15 | 3C | 8% | 24% F | Strobe-Effekt (synchron) mit zunehmender Geschwindigkeit | |||
| 61 | 100 | 3D | 64 | 24% | 39% F | Strobe-Effekt (Sinuskurve) mit zunehmender Geschwindigkeit | ||
| 101 | 140 | 65 | 8C | 40% | 55% F | Strobe-Effekt über Zufallsgenerator mit zunehmender Geschwindigkeit | ||
| 141 | 180 | 8D | B4 | 55% | 71% F | Öffnender Puls-Effekt mit zunehmender Geschwindigkeit | ||
| 181 | 220 | B5 | DC | 71% | 86% F | Schließender Puls-Effekt mit zunehmender Geschwindigkeit | ||
| 221 | 255 | DD | FF | 87% | 100% | F Strobe-Effekt (Rechtecksignal) mit zunehmender Geschwindigkeit | ||
Steuerkanal 7 - Dimmerkurven
| Decimal | Hexad. | Percentage | S/F | Eigenschaft | ||||
| 0 | 10 | 00 | 0A | 0% | 6% | S | Dimmerkurve aus Control Board Einstellung | |
| 11 | 20 | 0B | 14 | 6% | 18% | $ | Lineare Dimmerkurve, Ansprechverhalten LED | |
Deutsch
| 21 | 30 | 15 | 1E | 18% | 29% | Exponentielle Dimmerkurve, Ansprechverhalten LED |
| 31 | 40 | 1F | 28 | 30% | 41% | Umgekehrt exponentielle Dimmerkurve, Ansprechverhalten LED |
| 41 | 50 | 29 | 32 | 42% | 53% | S-förmige Dimmerkurve, Ansprechverhalten LED |
| 51 | 60 | 33 | 3C | 53% | 65% | Lineare Dimmerkurve, Ansprechverhalten Halogenlampe |
| 61 | 70 | 3D | 46 | 65% | 76% | Exponentielle Dimmerkurve, Ansprechverhalten Halogenlampe |
| 71 | 80 | 47 | 50 | 77% | 88% | Umgekehrt exponentielle Dimmerkurve, Ansprechverhalten Halogenlampe |
| 81 | 90 | 51 | 5A | 89% | 100% | S $-förmige Dimmerkurve, Ansprechverhalten Halogenlampe |
| 91 | 255 | 5B | FF | 89% | 100% | S Dimmerkurve aus Control Board Einstellung |
10-Kanal-Modus
Steuerkanal 1 - Dimmer
| Decimal | Hexad. | Percentage | S/F | Eigenschaft | ||||
| 0 | 255 | 00 | FF | 0% | 100% | F | Allmähliche Einstellung der Dimmerintensität von 0 bis 100 % | |
Steuerkanal 2 - Rot
| Decimal | Hexad. | Percentage | S/F | Eigenschaft | ||||
| 0 | 255 | 00 | FF | 0% | 100% | F | Rot (0=aus, 255=100% rot) | |
Steuerkanal 3 - Grün
| Decimal | Hexad. | Percentage | S/F | Eigenschaft | ||||
| 0 | 255 | 00 | FF | 0% | 100% | F | Grün (0=aus, 255=100% grün) | |
Steuerkanal 4 - Blau
| Decimal | Hexad. | Percentage | S/F | Eigenschaft | ||||
| 0 | 255 | 00 | FF | 0% | 100% | F | Blau (0=aus, 255=100% blau) | |
Steuerkanal 5 - Weiß
| Decimal | Hexad. | Percentage | S/F | Eigenschaft | ||||
| 0 | 255 | 00 | FF | 0% | 100% | F | Weiß (0=aus, 255=100% weiß) | |
Steuerkanal 6 - Strobe
| Decimal | Hexad. | Percentage | S/F | Eigenschaft | ||||
| 0 | 5 00 | 05 | 0% | 2% S | Keine | Funktion | ||
| 6 | 20 06 | 14 | 2% | 8% F | Strobe-Effekt (asynchron) mit zunehmender Geschwindigkeit | |||
| 21 | 60 15 | 3C | 8% | 24% F | Strobe-Effekt (synchron) mit zunehmender Geschwindigkeit | |||
| 61 | 100 | 3D | 64 | 24% | 39% F | Strobe-Effekt (Sinuskurve) mit zunehmender Geschwindigkeit | ||
| 101 | 140 | 65 | 8C | 40% | 55% F | Strobe-Effekt über Zufallsgenerator mit zunehmender Geschwindigkeit | ||
| 141 | 180 | 8D | B4 | 55% | 71% F | Öffnender Puls-Effekt mit zunehmender Geschwindigkeit | ||
| 181 | 220 | B5 | DC | 71% | 86% F | Schließender Puls-Effekt mit zunehmender Geschwindigkeit | ||
| 221 | 255 | DD | FF | 87% | 100% | F | Strobe-Effekt (Rechtecksignal) mit zunehmender Geschwindigkeit | |
Steuerkanal 7 - Farb-Presets, interne Programme
| Decimal | Hexad. | Percentage | S/F | Eigenschaft | ||||
| 0 | 10 | 00 | 0A | 0% | 4% | S | Keine Funktion | |
Deutsch
| 11 | 15 | 0B | 0F | 4% | 6% S | CT01 | - Farbeinstellung aus Control Board (CTST, custom color set) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 20 | 10 | 14 | 6% | 8% S | CT02 | - Farbeinstellung aus Control Board (CTST, custom color set) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 25 | 15 | 19 | 8% | 10% | CT03 | - Farbeinstellung aus Control Board (CTST, custom color set) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 30 | 1A | 1E | 10% | 12% | CT04 | - Farbeinstellung aus Control Board (CTST, custom color set) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | 35 | 1F | 23 | 12% | 14% | CT05 | - Farbeinstellung aus Control Board (CTST, custom color set) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | 40 | 24 | 28 | 14% | 16% | CT06 | - Farbeinstellung aus Control Board (CTST, custom color set) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 41 | 45 | 29 | 2D | 16% | 18% | CT07 | - Farbeinstellung aus Control Board (CTST, custom color set) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 46 | 50 | 2E | 32 | 18% | 20% | CT08 | - Farbeinstellung aus Control Board (CTST, custom color set) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 51 | 55 | 33 | 37 | 20% | 22% | CT09 | - Farbeinstellung aus Control Board (CTST, custom color set) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 56 | 60 | 38 | 3C | 22% | 24% | CT10 | - Farbeinstellung aus Control Board (CTST, custom color set) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 61 | 65 | 3D | 41 | 24% | 25% | AUTO 1 (R, G, B, W, RG, RB, GB, GB, RGBW) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 66 | 70 | 42 | 46 | 26% | 27% | AUTO 2 (R>, R<, G>, G<, B>, B<, W>, W<) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 71 | 75 | 47 | 4B | 28% | 29% | AUTO 3 (R>G>, R<R,G>, R,G>, B,G>), R,G>), R,G>), R,G>), R,G>), R,G>), R,G>), R,G>), R,G>), R,G>), R,G>), R,G>), R,G>), R,G>), R,G>), R,G>), R,G>), R,G>), R,G>), R,G>), R,G>), R,G>), R,G>), R,G>), R,G>), R,G>),R,G>), R,G>), R,G>), R,G>), R,G>), R,G>), R,G>), R,G>), R,G>), R,G>), R,G>), R,G>), R,G>), R,G>), R,G>), R,G>), R,G>), R,G>), R,G>), R,G>), R,G>), R,G>), R,G>), R,G>), R,G>), | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 76 | 80 | 4C | 50 | 30% | 31% | AUTO 4 (R>G>B>W>, R>G>B>W>, R>G>B>W>), R>G>B>W>), R>G>B>W>), R>G>B>W>), R>G>B>W>), R>G>B>W>), R>G>B>W>), R>G>B>W>), R>G>B>W>), R>G>B>W>), R>G>B>W>), R>G>B>W>), R>G>B>W>), R>G>B>W>), R>G>B>W>), R>C,R>G>B>W>), R>C,R>G>B>W>), R>C,R>G>B>W>), R>C,R>G>B>W>), R>C,R>G>B>W>), R>C,R>G>B>W>), R>C,R>G>B>W>), R>C,R>G>B>W>), R>C,R>G>B>W>), R>C,R>G>B>W>), R>C,R>G>B>W>), R>C,R>), R>C,R>G>), R>C,R>), R>C,R>), R>C,R>), R>C,R>), R>C,R>), R>C,R>), R>C,R>), R>C,R>), R>C,R>), R>C,R>), R>C,R>), R>C,R>), R>C,R>), R>C,R>), R>C,R>), R>C,R>), R>C,R>), R>C,R>), R>C,R>), R>C,R>), R>C,RR>), R>C,RR>), R>C,RR>), R>C,RR>), R>C,RR>), R>C,RR>), R>C,RR>), R>C,RR>), R>C,RR>), R>C,RR>), R>C,RR>), R>C,RR>), R>C,RR>), R>C,RR>), R>C,RR>), R>C,RR>), R>C,RR>), R>), R>C,RR>), R>C,RR>), R>C,RR>), R>C,RR>), R>C,RR>), R>C,RR>), R>C,RR>), R>C,RR>), R>C,RR>), R>C,RR>), R>C,RR>), R>C,RR>), R>C,RR>), R>C,RR>), R>C,RR>), R>C,RR>), R>T,RR>), R>C,RR>), R>C,RR>), R>C,RR>), R>C,RR>), R>C,RR>), R>C,RR>), R>C,RR>), R>C,RR>), R>C,RR>), R>C,RR>), R>C,RR>), R>C,RR>), R>C,RR>), R>C,RR>), R>C,RR>), R>C,RR>}, R>C,RR>), R>C,RR>), R>C,RR>), R>C,RR>), R>C,RR>), R>C,RR>), R>C,RR>), R>C,RR>), R>C,RR>), R>C,RR>), R>C,RR>), R>C,RR>), R>C,RR>), R>C,RR>), R>C,RR>), R>C,RR>), R>C,LR>), R>C,RR>), R>C,RR>), R>C,RR>), R>C,RR>), R>C,RR>), R>C,RR>), R>C,RR>), R>C,RR>), R>C,RR>), R>C,RR>), R>C,RR>), R>C,RR>), R>C,RR>), R>C,RR>), R>C,RR>), R>C,RR>), R>c,RR>), R>C,RR>), R>C,RR>), R>C,RR>), R>C,RR>), R>C,RR>), R>C,RR>), R>C,RR>), R>C,RR>), R>C,RR>), R>C,RR>), R>C,RR>), R>C,RR>), R>C,RR>), R>C,RR>), R>C,RR>), R>C,RR>)(1) | 100% | S Keine Funktion | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 81 | 85 | 51 | 55 | 32% | 33% | AUTO 5 (Rainbow-Effekt: B, BG>, BG,B<, G, G, GR>, GR, G<, R, R, RB>, RB,R) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 86 | 90 | 56 | 5A | 34% | 35% | CHASER 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 91 | 95 | 5B | 5F | 36% | 37% | CHASER 2 | 101 | 110 | 65 | 6E | 40% | 43% | Keine Funktion | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 96 | 100 | 60 | 64 | 38% | 39% | CHASER 3 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 101 | 110 | 65 | 6E | 40% | 43% | Keine Funktion | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 111 | 115 | 6F | 73 | 44% | 45% | Rot | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 116 | 120 | 74 | 78 | 45% | 47% | Grün | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 121 | 125 | 79 | 7D | 47% | 49% | Blau | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 126 | 130 | 7E | 82 | 49% | 51% | Wei3 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Steuerkanal 8 - Geschwindigkeit interne Programme (AUTO 1-5)
| Decimal | Hexad. | Percentage | S/F | Eigenschaft | ||||
| 0 | 255 | 00 | FF | 0% | 100% | F | Abnehmende Geschwindigkeit | |
Steuerkanal 9 - Farbwechsel linear
in Kombination mit Steuerkanal 5
| Decimal | Hexad. | Percentage | S/F | Eigenschaft | ||||
| 0 | 10 | 00 | 0A | 0% | 4% | S | Keine | Funktion |
| 11 | 11 | 0B | 0B | 4% | 4% | S | Blau | |
| 12 | 50 | 0C | 32 | 5% | 20% | F | Rot 0% / Grün zunehmend / Blau 100% | |
| 51 | 51 | 33 | 33 | 20% | 20% | Cyan | ||
| 52 | 90 | 34 | 5A | 20% | 35% | F | Rot 0% / Grün 100% / Blau abnehmend | |
| 91 | 91 | 5B | 5B | 36% | 36% | Grün | ||
Deutsch
| 92 | 130 | 5C | 82 | 36% | 51% | F | Rot | zunehmend / Grün 100% / Blau 0% |
| 131 | 131 | 83 | 83 | 51% | 51% | Gelb | ||
| 132 | 170 | 84 | AA | 52% | 67% | F | Rot | 100% / Grün abnehmend / Blau 0% |
| 171 | 171 | AB | AB | 67% | 67% | Rot | ||
| 172 | 210 | AC | D2 | 67% | 82% | F | Rot | 100% / Grün 0% / Blau zunehmend |
| 211 | 211 | D3 | D3 | 83% | 83% | $ | Magenta | |
| 212 | 250 | D4 | FA | 83% | 98% | F | Rot | abnehmend / Grün 0% / Blau 100% |
| 251 | 255 | FB | FF | 98% | 100% | S Blau |
Steuerkanal 10 - Dimmerkurven
| Decimal | Hexad. | Percentage | S/F | Eigenschaft | ||||
| 0 | 10 | 00 | 0A | 0% | 6% | S | Dimmerkurve aus Control Board Einstellung | |
| 11 | 20 | 0B | 14 | 6% | 18% | Lineare Dimmerkurve, Ansprechverhalten LED | ||
| 21 | 30 | 15 | 1E | 18% | 29% | Exponentielle Dimmerkurve, Ansprechverhalten LED | ||
| 31 | 40 | 1F | 28 | 30% | 41% | Umgekehrt exponentielle Dimmerkurve, Ansprechverhalten LED | ||
| 41 | 50 | 29 | 32 | 42% | 53% | S-förmige Dimmerkurve, Ansprechverhalten LED | ||
| 51 | 60 | 33 | 3C | 53% | 65% | Lineare Dimmerkurve, Ansprechverhalten Halogenlampe | ||
| 61 | 70 | 3D | 46 | 65% | 76% | Exponentielle Dimmerkurve, Ansprechverhalten Halogenlampe | ||
| 71 | 80 | 47 | 50 | 77% | 88% | $ | Umgekehrt exponentielle Dimmerkurve, Ansprechverhalten Halogenlampe | |
| 81 | 90 | 51 | 5A | 89% | 100% | S | S-förmige Dimmerkurve, Ansprechverhalten Halogenlampe | |
| 91 | 255 | 5B | FF | 89% | 100% | S | Dimmerkurve aus Control Board Einstellung | |
REINIGUNG UND WARTUNG
LEBENSGEFAHR!
Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen!
Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden!
Im Geräteinneren befinden sich keine zu wartenden Teile. Wartungs- und Servicearbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten!
Sollten einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile.
Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung.
TECHNISCHE DATEN
| Spannungsversorgung: 100-240 V AC, 50/60 Hz | |
| Gesamtanschlusswert: 90 W | |
| Schutzart: IP 65 | |
| DMX-Steuerkanäle: 3/4/5/6/7/10 | |
| DMX512-Anschluss: 3-pol. Schraubsteckverbinder | |
| Blitzrate: 18 Hz | |
| LED-Typ: 10-W-QCL (R,G,B,W) | |
| Anzahl der LEDs: 8 | |
| Abstrahlwinkel: 10^ × 40^ | |

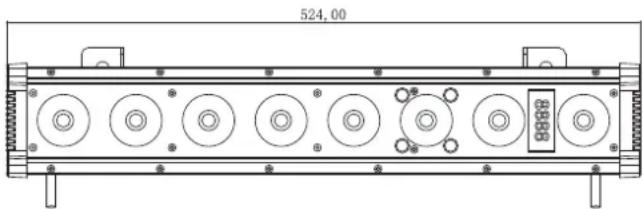

| Maße (LxBxH): | 524 x 184 x 95 mm |
| Gewicht: 4,2 kg | |
| Maximale Umgebungstemperatur T_a : 45^ C | |
| Maximale Leuchtentemperatur im Beharrungszustand T_c : 55^ C | |
| Mindestabstand zu entflammbaren Oberflächen: 0,5 m | |
| Mindestabstand zum angestrahlten Objekt: 0,2 m | |
| Zubehör: | |
| EUROLITE TPC-10 Klammer, silber | Best.-Nr. 59006856 |
| EUROLITE TPC-10 Klammer, schwarz | Best.-Nr. 59006858 |
| EUROLITE Sicherungsseil A 4x1000mm bis 15kg silber | Best.-Nr. 58010320 |
| EUROLITE Sicherungsseil A 4x1000mm bis 15kg sw | Best.-Nr. 58010344 |
| EUROLITE 230V-Leitung für LED IP PAR/IP Pad 5m | Best.-Nr. 51914149 |
| EUROLITE DMX-Leitung für LED IP Par, 5m | Best.-Nr. 51914150 |
| EUROLITE Netzanschlusskabel IP-Par, 1,8m, 230V | Best.-Nr. 51914151 |
| EUROLITE DMX-Adapter OUT LED IP-Par 1m | Best.-Nr. 51914152 |
| EUROLITE DMX-Adapter IN LED IP-Par, 1m | Best.-Nr. 51914153 |
| EUROLITE Endkappe für LED IP-Pad (230V) | Best.-Nr. 51914148 |
| EUROLITE Endkappen für LED IP-Par DMX | Best.-Nr. 51914154 |
Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. 24.08.2016 ©
