Marke	ALECTO
Modell	SA50
Produkttyp	Rauchmelder
Abmessungen (L x B x H)	76 mm x 76 mm x 28,5 mm
Stromversorgung	Lithiumbatterie 3V (CR123A, 1400 mAh)
Batterielebensdauer	10 Jahre (typischer Wert)
Alarmschallpegel	≥ 85 dB(A) in 3 m
Visuelle Anzeige	Blinkende rote LED
Betriebstemperatur	-10 °C bis 55 °C
Betriebsfeuchtigkeit	≤ 95 % rF (ohne Kondensation)
Norm	EN 14604:2005/AC:2008
Installation	An der Decke, mindestens 50 cm von der Wand und 60 cm von einer Ecke entfernt; auch an der Wand möglich
Hauptfunktionen	Rauchdetektion, akustischer und optischer Alarm, Testtaste, vorübergehende Alarmstummschaltung
Wartung	Reinigung des Sensors mit Staubsauger in staubigen Umgebungen; nicht lackieren oder abdecken
Sicherheit	Wöchentlicher Test empfohlen, Evakuierungsplan, Warnung bei schwacher Batterie
Ersatzteile und Reparierbarkeit	Austauschbare Batterie (CR123A); bei Defekt Gerät zur Reparatur einsenden

Häufig gestellte Fragen - SA50 ALECTO

Wie installiere ich den Rauchmelder SA50?

Befestigen Sie die Grundplatte mit den mitgelieferten Dübeln oder dem 3M-Doppelklebeband an der Decke. Setzen Sie den Melder auf die Platte und drehen Sie ihn im Uhrzeigersinn, um ihn zu verriegeln. Stellen Sie sicher, dass er mindestens 50 cm von der Wand und 60 cm von einer Ecke entfernt ist.

Wo soll der Rauchmelder installiert werden?

Installieren Sie es an der Decke, in der Nähe von Schlafzimmern, auf jeder Etage und in Räumen, in denen ein Brand ausbrechen könnte. Vermeiden Sie Badezimmer, Garage, in der Nähe eines Ventilators oder einer Klimaanlage und Orte, an denen die Temperatur über 40 °C oder unter -10 °C liegt.

Wie testet man das Gerät?

Drücken Sie kurz die Testtaste. Die rote LED blinkt und der akustische Alarm ertönt. Testen Sie niemals mit offener Flamme oder einer Zigarette.

Was ist im Alarmfall zu tun?

Gehen Sie davon aus, dass es sich um einen Brand handelt, sofern nicht das Gegenteil bewiesen ist. Verlassen Sie sofort das Gebäude gemäß Ihrem Evakuierungsplan. Wenn die Ursache unbekannt ist, überprüfen Sie das Haus. Sie können den Alarm vorübergehend unterbrechen, indem Sie die Testtaste drücken.

Wie wechselt man die Batterie?

Drehen Sie den Melder gegen den Uhrzeigersinn, um ihn von der Platte zu entfernen. Ersetzen Sie die verbrauchte Batterie durch eine neue vom Typ CR123A (3V) unter Beachtung der Polarität. Setzen Sie den Melder wieder ein und testen Sie ihn.

Welche Batterie verwenden?

Verwenden Sie eine 3V-Lithiumbatterie vom Typ CR123A (Kapazität 1400 mAh). Entsorgen Sie die verbrauchte Batterie nicht im Hausmüll: recyceln Sie sie.

Was bedeutet ein Piepton alle 40 Sekunden?

Dies ist ein Signal für schwache Batterie. Ersetzen Sie die Batterie so bald wie möglich. Der Melder gibt diesen Piepton mindestens 30 Tage lang ab.

Wie reinigt man den Melder?

Verwenden Sie in staubigen Umgebungen einen Staubsauger, um den Sensor zu reinigen. Lackieren Sie den Melder nicht und decken Sie ihn nicht ab.

Wie lange hält die Batterie?

Die Lithiumbatterie hält unter normalen Bedingungen mindestens 10 Jahre. Nach dieser Zeit ersetzen Sie den Melder oder die Batterie, falls sie austauschbar ist.

Was tun, wenn der Alarm ohne Grund ertönt?

Überprüfen Sie auf Dampf, Staub oder Rauch. Reinigen Sie den Sensor. Wenn der Alarm weiterhin ertönt, stellen Sie sicher, dass die Batterie in Ordnung ist. Wenn das Problem weiterhin besteht, wenden Sie sich an Ihren Lieferanten.

BEDIENUNGSANLEITUNG SA50 ALECTO

GEBRAUCHSANWEISUNG - D

USER MANUAL - EN

MANUAL - ES

Rauchmelder 10 Jahre

Smoke detector 10 years

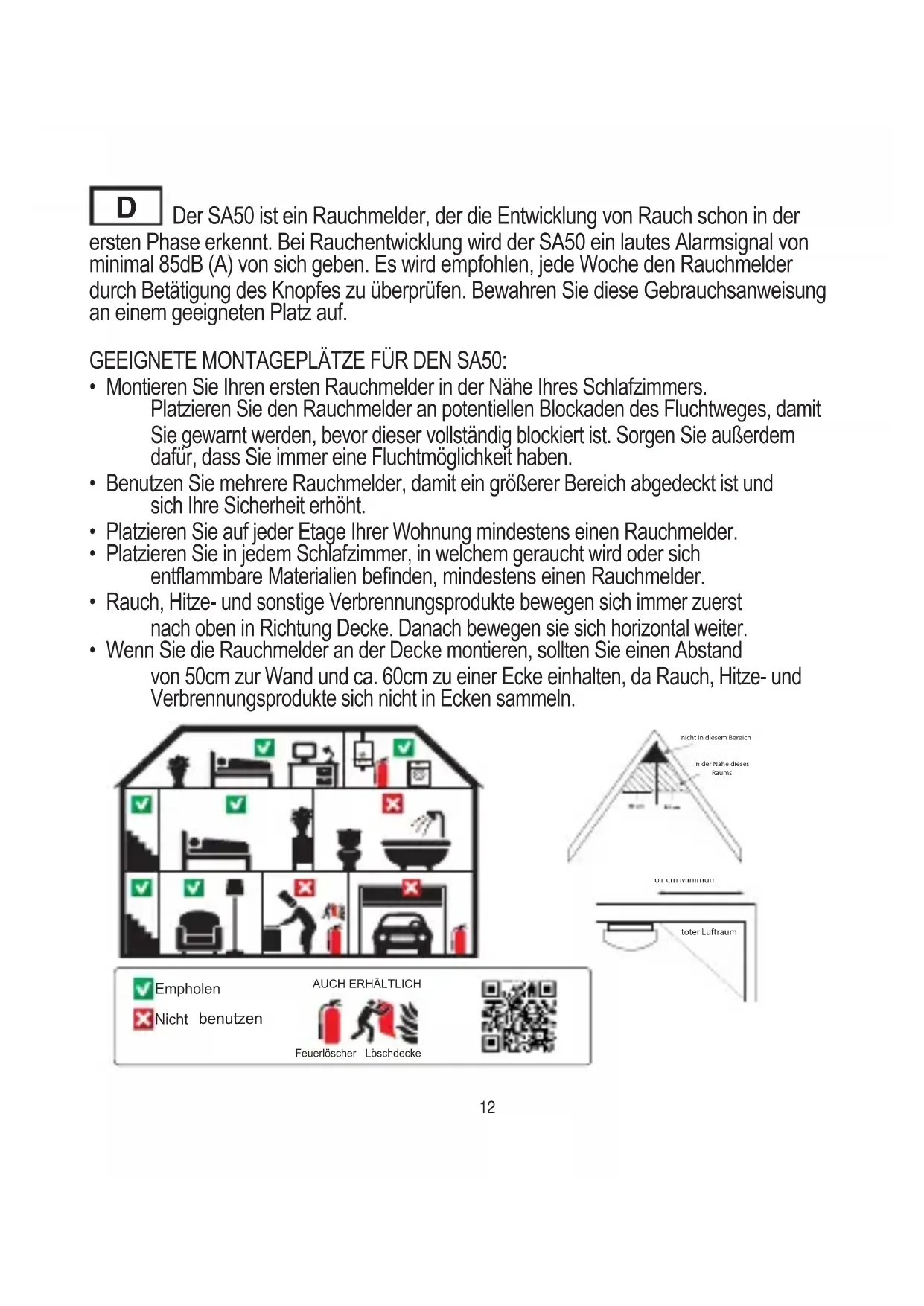

Der SA50 ist ein Rauchmelder, der die Entwicklung von Rauch schon in der ersten Phase erkennt. Bei Rauchentwicklung wird der SA50 ein lautes Alarmsignal von minimal 85dB (A) von sich geben. Es wird empfohlen, jede Woche den Rauchmelder durch Betätigung des Knopfes zu überprüfen. Bewahren Sie diese Gebrauchsanweisung an einem geeigneten Platz auf.

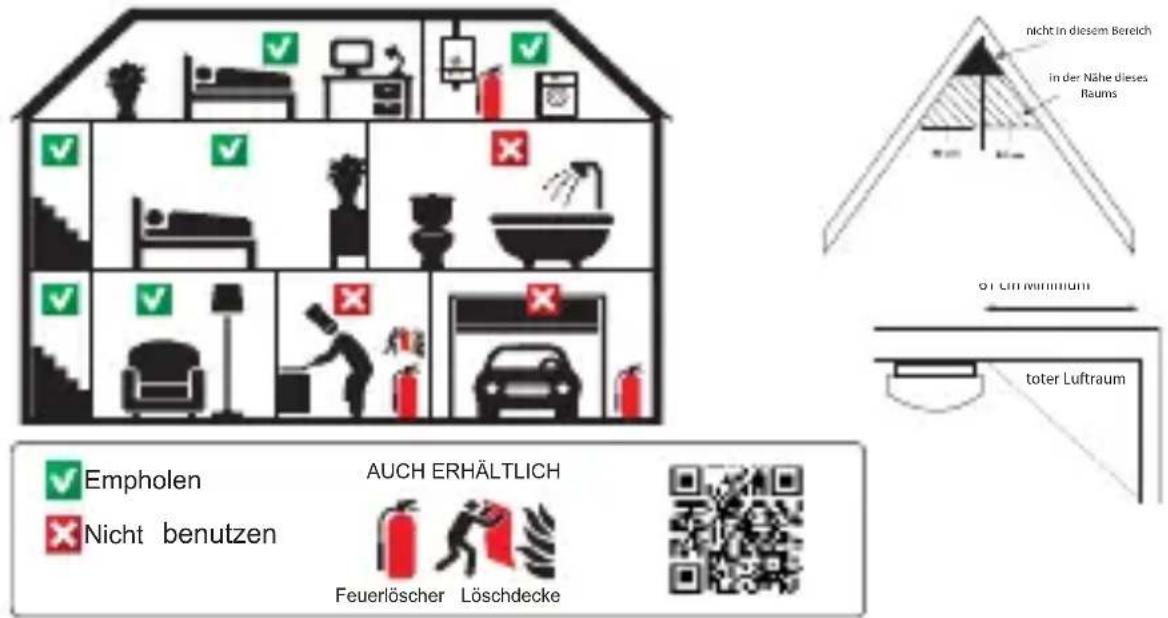

GEEIGNETE MONTAGEPLÄTZE FÜR DEN SA50:

• Montieren Sie Ihren ersten Rauchmelder in der Nähe Ihres Schlafzimmers.
Platzieren Sie den Rauchmelder an potentiellen Blockaden des Fluchtweges, damit Sie gewarnt werden, bevor dieser vollständig blockiert ist. Sorgen Sie außerdem dafür, dass Sie immer eine Fluchtmöglichkeit haben.
- Benutzen Sie mehrere Rauchmelder, damit ein größerer Bereich abgedeckt ist und sich Ihre Sicherheit erhöht.
- Platzieren Sie auf jeder Etage Ihrer Wohnung mindestens einen Rauchmelder.
- Platzieren Sie in jedem Schlafzimmer, in welchem geraucht wird oder sich entflammbare Materialien befinden, mindestens einen Rauchmelder.
- Rauch, Hitze- und sonstige Verbrennungsprodukte bewegen sich immer zuerst nach oben in Richtung Decke. Danach bewegen sie sich horizontal weiter.
- Wenn Sie die Rauchmelder an der Decke montieren, sollten Sie einen Abstand von 50cm zur Wand und ca. 60cm zu einer Ecke einhalten, da Rauch, Hitze- und Verbrennungsprodukte sich nicht in Ecken sammeln.

VERMEIDEN SIE FOLGENDE MONTAGEPLÄTZE FÜR DEN SA50:

• In der Küche; Dampf vom Kochen kann den Alarm auslösen.
• In der Dusche oder im Badezimmer; Wasserdampf kann zu einem Fehlalarm führen.
• In einer Garage; wegen der Abgase, die während des Starts eines Autos/Motors entstehen können.
• Vor einem Ventilator, einer Klimaanlage oder einer Heizung.
• In Spitzen und Ecken in der Decke (sögenannte A-Form).
• In Räumen, in welchen die Temperatur unter -10°C oder höher als 40°C werden kann.
  • Bemalen oder verkleben Sie den Rauchmelder nicht

ACHTUNG:

Für optimalen Betrieb sollten Sie den Rauchmelder an der Decke montieren. Beachten Sie auch die Installationsanweisungen. Falls eine Deckenmontage nicht möglich ist, sollten Sie den Rauchmelder in der Mitte einer Wand positionieren. Der Installationsort muss sich im natürlichen Luftstrom des Raums befinden und frei von Seitenwänden und Neigungen sein.

Verwenden Sie die Dübel oder das mitgelieferte doppelseitige 3M-Klebeband, um die Grundplatte an der Decke zu befestigen.

3M doppelseitiges Klebeband

Wenn Sie sie mit Schrauben befestigen wollen, legen Sie die Montageplatte an den gewünschten Montageort und markieren Sie, wo die Löcher gebohrt werden müssen. Bohren Sie zwei Löcher mit einem Durchmesser von 5 Millimetern. Drücken Sie die Kunststoffstopfen in die Löcher. Setzen Sie die Schrauben in die Halterung ein und schrauben Sie sie fest in die Dübel. Setzen Sie den Rauchmelder auf die Montageplatte und befestigen Sie ihn durch Drehen im Uhrzeigersinn.

Wenn der Rauchmelder im Normalbetrieb ist, leuchtet die LED etwa alle 40 Sekunden kurz auf. In dem Moment, in dem der Melder in den Rauch oder die Rauchgase eindringt, wird der Alarm ausgelöst. Wenn der Rauch oder der Qualm verschwindet, wird der Alarm automatisch beendet.

Alarm:

Wenn die Rauchkonzentration den Alarmpunkt erreicht und der Rauchmelder Rauch wahrnimmt, blinkt die rote Anzeige-LED und ein lauter Alarmton ertönt. Im Alarmzustand erzeugt der Rauchmelder einen Schalldruck von mindestens 85 dB(A). Sie können das Alarmsignal vorübergehend unterbrechen, indem Sie die Testtaste drücken. Wenn die Rauchkonzentration nach ca. 9 Minuten immer noch zu hoch ist, ertönt das Alarmsignal erneut. Bitte überprüfen Sie Ihr Haus im Falle eines Alarms immer, um Feuer auszuschließen.

Prüfung:

Es wird empfohlen, den Rauchmelder jede Woche zu testen. Wenn Sie die Testtaste kurz drücken, blinkt die rote LED-Anzeige fortlaufend und es ertönen Signaltöne. Diese Signaltöne werden automatisch beendet. Testen Sie den Rauchmelder nicht mit Kerzen, offenen Flammen, Zigaretten oder Ähnlichem

Niedrige Batteriespannung:

Wenn die Batteriespannung zu niedrig ist, blinkt die rote LED-Anzeige Ihres Rauchwarnmelders einmal alle 40 Sekunden und gleichzeitig ertönt ein Signalton.

ACHTUNG:

• Wenn Sie nicht wissen, welche Ursache den Alarm des Rauchmelders ausgelöst hat, gehen Sie immer davon aus, dass er durch einen Brand ausgelöst wurde und evakuieren Sie sofort die Wohnung.
• Halten Sie die Rauchmelder von Kindern fern.
• Schützen Sie Ihren Rauchmelder während Bauarbeiten gegen Dreck. Ohne Schutz verlieren die Rauchmelder ihre Funktionalität.

Instandhaltung:

Das Gerät ist eigentlich wartungsfrei. Nur in Bereichen, wo viel Staub vorhanden ist, sollte man regelmäßig den Sensor mit einem Staubsauber vorsichtig absagen.

KREIEREN UND PLANEN EINES FLUCHTWEGES:

• Machen Sie einen Grundrissplan, zeichnen Sie darin alle Türen und Fenster ein und markieren Sie Ihren Fluchtweg. Wenn Sie in einer höheren Etage wohnen, können Fenster, Rettungsleitern oder Seile sehr wichtig sein.
• Machen Sie jeden, der in Ihrem Haus wöhnt, mit dem Signalton des Rauchmelders vertraut und üben Sie das Verlassen des Hauses während eines Alarms. Wiederholen Sie diese Ubungen so oft wie möglich, sodass ein Automatismus eintritt.
• Verlassen Sie Ihr Haus umgehend, sobald der Alarm des Rauchmelders ertönt, indem Sie Ihrem Fluchtweg folgen. Jede Sekunde zählt, also reagieren Sie schnell. Wenn Sie den Rauch oder die Hitze nicht direkt spüren können, sorgen Sie erst dafür, dass alle Personen in Sicherheit sind, bevor Sie kontrollieren, woher der Rauch oder die Hitze kommen.
• Bevor Sie während Ihrer Flucht eine Tür öffnen, sollten Sie erst mit Ihrem Handrücken fühlen, ob sich die Tür warm anfühlt. Falls dies der Fall ist, öffnen Sie die Tür nicht (da dahinter Feuer sein könnte!). Dies gilt auch, wenn Rauch oder Qualm aus der Öffnung unter der Tür kommt, lassen Sie die Tür geschlossen und wählen Sie einen anderen Fluchtweg.
• Wenn sich die Tür kalt anfühlt, halten Sie Ihre Schulter dagegen und öffnen Sie die Tür ein ganz kleines Stück, um zu kontrollieren, ob sich Rauch oder Hitze im Raum befindet. Rechnen Sie damit, dass Sie die Tür wieder zuschlagen müssen, falls sich Rauch oder Hitze im Raum befindet.
• Wenn viel Rauch in der Luft ist, bleiben Sie nahe zum Boden und atmen Sie am besten durch ein feuchtes Tuch.
• Sobald Sie draußen sind, rufen Sie so schnell wie möglich die Feuerwehr an (112).

BATTERIEN:

Der Rauchmelder verwendet eine Lithium Batterie. Unter normalen Umständen halten die Batterien mindestens zehn Jahre. Wenn die Melder ersetzt werden müssen, wird der Rauchmelder alle 40 Sekunden einen Piepton von sich geben, um Sie darauf aufmerksam zu machen. Dieses Geräusch wird minimal 30 Tage anhalten. Wenn das SA50 Gerät nicht funktioniert, nehmen Sie bitte Kontakt mit Ihrem Händler auf.

1. Um die Batterie auszutauschen, lösen Sie den Rauchmelder von der Halterung, indem Sie ihn gegen den Uhrzeigersinn drehen.
2. Entfernen Sie die Batterie und setzen Sie dann eine neue Batterie ein, die den richtigen Polaritätsmarkierungen entspricht. Type batterie: 1x DC 3V (CR123A/10)
3. Montieren Sie den Alarm dann an der Montagehalterung, indem Sie ihn im Uhrzeigersinn drehen, um den Alarm zu prüfen.

Leere Batterien nie im Hausmüll entsorgen, sondern wie lokal angeordnet. Auch Ihr SA50 Gerät nie im Hausmüll, sondern entsprechend der Recyclingvorgaben entsorgen.

LEISTUNGSERKLÄRUNG:

Ist unter der folgenden Internetadresse zu finden:

http://DOC.hesdo.com/SA50_DOP_1.pdf

FEHLERBEHEBUNG:

Fehler Möglicher Grund Messen
Signalton einmal pro 40 Sekunden nach dem Einschalten	Niedrige Batteriespannung	Ersetzen Sie eine Batterie
Doppelter Piepton alle 40 Sekunden	Interner Stromkreis beschädigt	Senden Sie das Gerät zur Reparatur zurück
Kein Alarm beim Testen	Batterie falsch installiert	Überprüfen Sie den Akku und setzen Sie ihn erneut ein (achten Sie auf die Polarität).
	Niedrige Batteriespannung	Ersetzen Sie eine Batterie
	Interner Stromkreis beschädigt	Senden Sie das Gerät zur Reparatur zurück
Kein oder leiser Ton	Niedrige Batteriespannung Ersetzen	Sie eine Batterie
	Interner Stromkreis beschädigt	Senden Sie das Gerät zur Reparatur zurück

TECHNISCHE DATEN:

Modell SA50
Betriebsspannung DC 3V (CR123A)
Batteriekapazität 1400mAh
Durchschnittlicher Ruhestrom	<9uA
Alarmmodus	Ton + Licht (LED)
Alarmierender Schallpegel	≥85dB (bei 3m)
Betriebsfeuchtigkeit ≤95%RH (Nichtkondensation)
Batterielebensdauer 10 Jahre (typischer Wert)
Betriebstemperatur	-10°C~55°C
Installation	Wand/Decke. Vorzugsweise die Decke.
Größe(L* B*H) 76mm*76mm*28.5mm
Executive Standard EN 14604:2005/AC:2008
