BEDIENUNGSANLEITUNG CM 3201N Kern

KERN CM Version 2.0 2018-01 Betriebsanleitung Taschenwaage

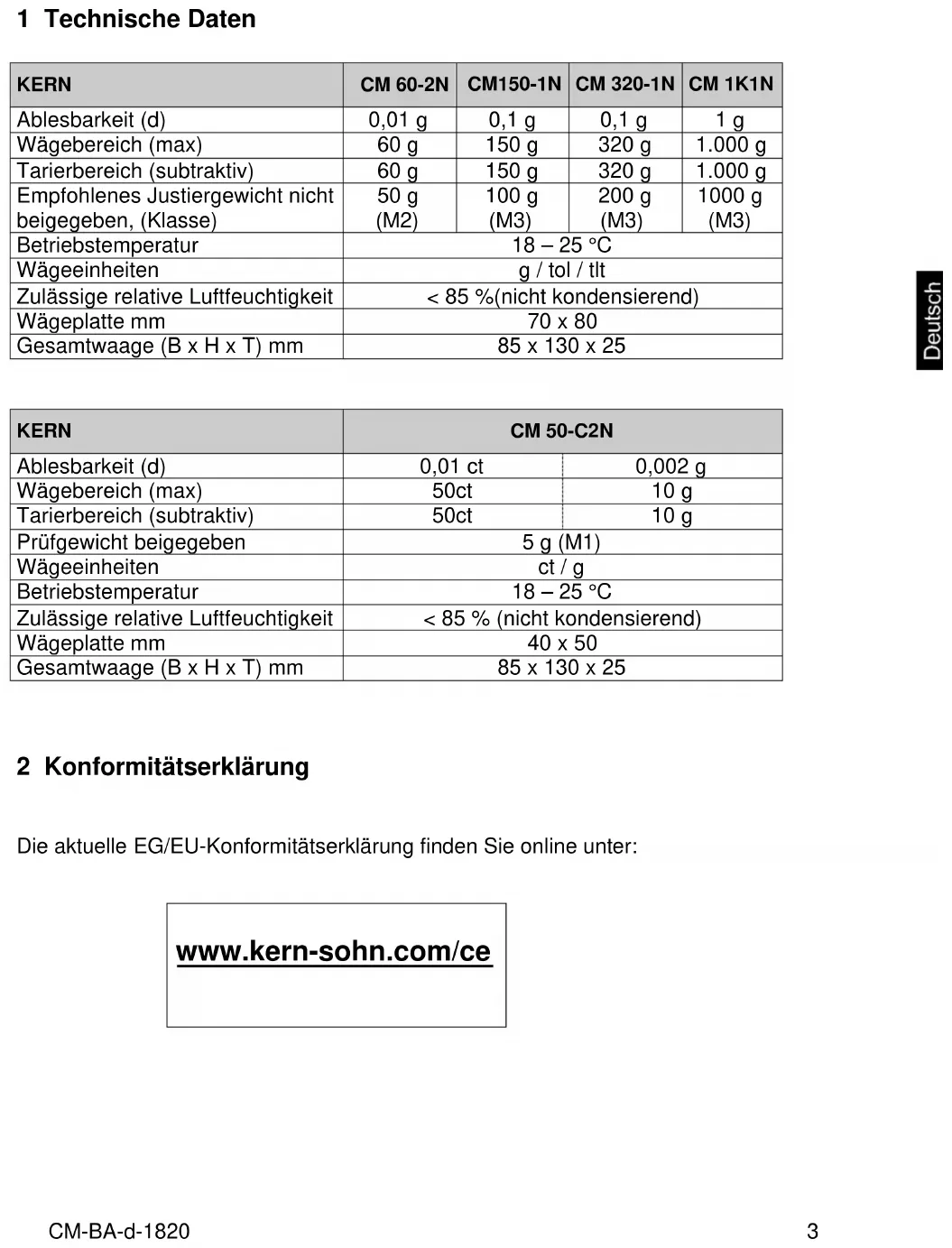

Empfohlenes Justiergewicht nicht beigegeben, (Klasse) 50 g (M2) 100 g (M3) 200 g (M3) 1000 g (M3) Betriebstemperatur 18 – 25 °C Wägeeinheiten g / tol / tlt Zulässige relative Luftfeuchtigkeit < 85 %(nicht kondensierend) Wägeplatte mm 70 x 80 Gesamtwaage (B x H x T) mm 85 x 130 x 25

Ablesbarkeit (d) 0,01 ct 0,002 g Wägebereich (max) 50ct 10 g Tarierbereich (subtraktiv) 50ct 10 g Prüfgewicht beigegeben 5 g (M1) Wägeeinheiten ct / g Betriebstemperatur 18 – 25 °C Zulässige relative Luftfeuchtigkeit < 85 % (nicht kondensierend) Wägeplatte mm 40 x 50 Gesamtwaage (B x H x T) mm 85 x 130 x 25

2 Konformitätserklärung

Die aktuelle EG/EU-Konformitätserklärung finden Sie online unter:

3 Grundlegende Hinweise (Allgemeines)

3.1 Bestimmungsgemäße Verwendung

Die von Ihnen erworbene Waage dient zum Bestimmen des Wägewertes von Wäge- gut. Sie ist zur Verwendung als „nichtselbsttätige Waage“ vorgesehen, d.h. das Wä- gegut wird manuell, vorsichtig und mittig auf die Wägeplatte aufgebracht. Nach Errei- chen eines stabilen Wägewertes kann der Wägewert abgelesen werden.

3.2 Sachwidrige Verwendung

Waage nicht für dynamische Verwiegungen verwenden. Werden kleine Mengen vom Wägegut entnommen oder zugeführt, so können durch die in der Waage vorhandene „Stabilitätskompensation“ falsche Wägeergebnisse angezeigt werden! (Beispiel: Langsames herausfliessen von Flüssigkeiten aus einem auf der Waage befindlichen Behälter.) Keine Dauerlast auf der Wägeplatte belassen. Diese kann das Messwerk beschädi- gen. Stöße und Überlastungen der Waage über die angegebene Höchstlast (Max), abzüg- lich einer eventuell bereits vorhandenen Taralast, unbedingt vermeiden. Waage könnte hierdurch beschädigt werden. Waage niemals in explosionsgefährdeten Räumen betreiben. Die Serienausführung ist nicht Ex-geschützt. Die Waage darf nicht konstruktiv verändert werden. Dies kann zu falschen Wägeer- gebnissen, sicherheitstechnischen Mängeln sowie der Zerstörung der Waage führen. Die Waage darf nur gemäß den beschriebenen Vorgaben eingesetzt werden. Abwei- chende Einsatzbereiche/Anwendungsgebiete sind von KERN schriftlich freizugeben.

Gewährleistung erlischt bei

• Nichtbeachten unserer Vorgaben in der Betriebsanleitung

• Verwendung außerhalb der beschriebenen Anwendungen

• Veränderung oder öffnen des Gerätes

• mechanische Beschädigung, und Beschädigung durch Medien, Flüssigkeiten

• natürlichem Verschleiß und Abnützung

• nicht sachgemäße Aufstellung oder elektrische Installation

• Überlastung des Messwerkes

3.4 Prüfmittelüberwachung

Im Rahmen der Qualitätssicherung müssen die messtechnischen Eigenschaften der Waage und eines eventuell vorhandenen Prüfgewichtes in regelmäßigen Abständen überprüft werden. Der verantwortliche Benutzer hat hierfür ein geeignetes Intervall sowie die Art und den Umfang dieser Prüfung zu definieren. Informationen bezüglich der Prüfmittelüberwachung von Waagen sowie die hierfür notwendigen Prüfgewichte sind auf der KERN-Hompage (www.kern-sohn.com) verfügbar. In seinem akkreditier- tem DKD-Kalibrierlaboratorium können bei KERN schnell und kostengünstig Prüfge- wichte und Waagen kalibriert werden (Rückführung auf das nationale Normal).CM-BA-d-1820

4 Grundlegende Sicherheitshinweise

4.1 Hinweise in der Betriebsanleitung beachten

Lesen Sie diese Betriebsanleitung vor der Aufstellung und Inbetriebnahme sorgfältig durch, selbst dann, wenn Sie bereits über Erfahrungen mit KERN-Waagen verfügen.

4.2 Ausbildung des Personals

Das Gerät darf nur von geschulten Mitarbeitern bedient und gepflegt werden 5 Transport und Lagerung

5.1 Kontrolle bei Übernahme

Überprüfen Sie bitte die Verpackung sofort beim Eingang sowie das Gerät beim Auspacken auf eventuell sichtbare äußere Beschädigungen.

Bewahren Sie alle Teile der Originalverpackung für einen eventuell notwendigen Rücktransport auf. Für Rücktransport ist nur die Originalverpackung zu verwenden. 6 Auspacken, Aufstellung und Inbetriebnahme

6.1 Aufstellort, Einsatzort

Die Waagen sind so konstruiert, dass unter den üblichen Einsatzbedingungen zuver- lässige Wägeergebnisse erzielt werden. Exakt und schnell arbeiten Sie, wenn Sie den richtigen Standort für Ihre Waage wäh- len. Beachten Sie deshalb am Aufstellort folgendes:

• Waage auf eine stabile, gerade Fläche stellen;

• extreme Wärme sowie Temperaturschwankungen z.B. durch Aufstellen neben der Heizung oder direkte Sonneneinstrahlung vermeiden;

• Waage vor direktem Luftzug durch geöffnete Fenster und Türen schützen;

• Erschütterungen während des Wägens vermeiden;

• Waage vor hoher Luftfeuchtigkeit, Dämpfen und Staub schützen;

• Setzen Sie das Gerät nicht über längere Zeit starker Feuchtigkeit aus. Eine nicht erlaubte Betauung (Kondensation von Luftfeuchtigkeit am Gerät) kann auftreten, wenn ein kaltes Gerät in eine wesentlich wärmere Umgebung ge- bracht wird. Akklimatisieren Sie in diesem Fall das vom Netz getrennte Gerät ca. 2 Stunden bei Raumtemperatur.

• statische Aufladung von Wägegut und Wägebehälter vermeiden.CM-BA-d-1820

Beim Auftreten von elektromagnetischen Feldern, bei statischen Aufladungen sowie bei instabiler Stromversorgung sind große Anzeigeabweichungen (falsche Wägeer- gebnisse oder ein Fehlverhalten des Taschenrechners) möglich. Der Standort muss dann gewechselt werden. Sollte der Taschenrechner durch statische Aufladung ein Fehlverhalten zeigen, so schalten Sie den Taschenrechner mit der Taste „ON/AC“ aus und anschließend wie- der an.

Die Waage vorsichtig aus der Verpackung nehmen, Plastikhülle entfernen und die Waage am vorgesehenen Arbeitsplatz aufstellen.

Die Waage ist so aufzustellen, dass die Wägeschale genau waagrecht steht.

Serienmäßiges Zubehör:

• Wägegefäß (nur bei CM 50-C2N)

• Windschutz (nur bei CM 50-C2N)

6.3 Batteriebetrieb und –wechsel

• Zur Batterieschonung schaltet die Waage 3 – 4 Minuten nach abgeschlosse- ner Wägung automatisch ab.

• Ist die Batterie verbraucht, erscheint im Display „LO“. Schalter drücken und sofort Batterie wechseln.

Wird die Waage längere Zeit nicht benützt, Batterien herausnehmen und getrennt aufbewahren. Auslaufen von Batterieflüssigkeit könnte die Waage beschädigen. Batteriewechsel

1. Batteriedeckel an Waagenunterseite öffnen

(Batteriedeckel entriegeln, (Bild 1+2)

2. 2 AAA-Batterien einlegen (Bild 3)

3. Batteriedeckel wieder einsetzen

( Batteriedeckel verriegeln Bild 4 )CM-BA-d-1820

6.5 Erstinbetriebnahme

Eine Anwärmzeit von 1 Minute nach dem Einschalten stabilisiert die Messwerte. Die Genauigkeit der Waage ist abhängig von der örtlichen Fallbeschleunigung. Unbedingt die Hinweise im Kapitel „ Justierung “ beachten.

Da der Wert der Erdbeschleunigung nicht an jedem Ort der Erde gleich ist, muss je- de Waage – gemäss dem zugrundeliegenden physikalischen Wägeprinzip – am Auf- stellort auf die dort herrschende Erdbeschleunigung abgestimmt werden ( nur wenn die Waage nicht bereits im Werk auf den Aufstellort justiert wurde). Dieser Justier- vorgang, muss bei der ersten Inbetriebnahme, nach jedem Standortwechsel sowie bei Schwankungen der Umgebungstemperatur durchgeführt werden. Um genaue Messwerte zu erhalten, empfiehlt es sich zudem, die Waage auch im Wägebetrieb periodisch zu justieren.

Mit einem Justiergewicht ist die Waagengenauigkeit jederzeit überprüfbar und neu einstellbar. Vorgehen bei der Justierung: Stabile Umgebungsbedingungen beachten. Eine kurze Anwärmzeit von ca. 1 Minute zur Stabilisierung ist zweckmäßig. Taste drücken und gedrückt halten, im Display erscheint zuerst kurz „CAL “, an- schließend erscheint die genaue Größe des Justiergewichtes . Justiergewicht in die Mitte der Wägeplatte stellen. Kurze Zeit später erscheint „ F“, dann schaltet die Waage automatisch ab. Bei einem Justierfehler oder falschem Justiergewicht erscheint „ E“ im Display. Vor dem Wägen:

• Wägeschale aufsetzen

• Windschutz entfalten

• Wägegut in Wägeschale

• Windschutz aufsetzen

• Windschutz und Wägeschale über WägeplatteCM-BA-d-1820

7.1 Anzeigenübersicht CM 60-2N / CM 150-1N / CM 320-1N / CM 1K1N

(Wägeeinheiten im Display)

7.2 Anzeigenübersicht CM 50-C2N

(Wägeeinheiten auf Tastaturfolie)

Waage mit Taste einschalten. Die Waage zeigt für etwa 3 Sekunden „8888“ im Display und geht dann auf „0“. Nun ist sie betriebsbereit. Wichtig: Sollte die Anzeige nicht auf „0“ stehen, Taste drücken. Erst jetzt (!) Wägegut auf die Wägeplatte legen. Darauf achten, daß das Wägegut nicht am Waagengehäuse oder an der Unterlage streift. Ist das Wägegut schwerer als der Wägebereich, erscheint im Display „E“ (= Überlast) .CM-BA-d-1820

Waage mit der -Taste einschalten und „0“ Anzeige abwarten. Taragefäß auf die Wägeplatte stellen und die Taste drücken. Die Waagenanzei- ge geht auf „0“. Das Gewicht des Gefäßes ist nun intern gespeichert. Wägegut in das Gefäß einfüllen, Meßwert ablesen. Drückt man im Anschluß des Wägevorgangs wieder die Taste, erscheint erneut „0“ im Display. Der Tariervorgang kann beliebige Male wiederholt werden, beispielsweise beim Ein- wiegen von mehreren Komponenten zu einer Mischung (Zuwiegen). Die Grenze ist dann erreicht, wenn der gesamte Wägebereich belegt ist. Nach Abnehmen des Taragefäßes erscheint das Gesamtgewicht als Minus-Anzeige.

7.3.3 Plus/Minus-Wägungen

Zum Beispiel zur Stückgewichtskontrolle Waage mit der Taste einschalten und „0“-Anzeige abwarten. Sollgewicht auf Wägeplatte legen und mit Taste auf „0“ tarieren. Sollgewicht wieder abnehmen. Prüflinge nacheinander auf die Wägeplatte legen, jeweilige Abweichung zum Sollge- wicht wird vorzeichenrichtig nach „+“ und „-“ angezeigt. Nach dem gleichen Verfahren können auch gewichtsgleiche Packungen, bezogen auf ein Sollgewicht, hergestellt werden. Zurück in den Wägemodus durch Drücken der Taste.

7.3.4 Netto-Total-Wägungen

Nützlich, wenn man eine Mischung aus mehreren Komponenten in einen Tarabehäl- ter einwiegt und am Schluß zur Kontrolle das Summengewicht aller eingewogenen Komponenten benötigt (Netto-Total, d.h. ohne das Gewicht des Tarabehälters). Beispiel: Tarabehälter auf die Wägeplatte, Tarieren mit der Taste auf „0“. Komponente einwiegen, tarieren mit Taste (Memory) auf „0“. Memory- akti- vierung wird durch ein Dreieck am linken Rand des Displays angezeigt. Komponente einwiegen, bei Druck auf die Taste erscheint das Netto-Total, d.h. das Summengewicht von den Komponenten und .Tarieren mit Taste auf „0“. Komponente einwiegen, bei Druck auf Taste erscheint das Netto-Total, d.h. das Summengewicht von den Komponenten , und . Rezeptur gegebenenfalls zum gewünschten Endwert auffüllen.CM-BA-d-1820

7.3.5 Fremdwägeeinheiten

Waage mit Taste einschalten und „0“-Anzeige abwarten. Mit der Taste kann zwischen den verschiedenen Einheiten gewählt werden. Folgende Wägeeinheiten stehen zur Verfügung: Modelle: CM60-2N / CM150-1N / CM320-1N / CM1K1N

Display anzeige Umrechnungsfaktor 1 g = Gramm *

Display anzeige Umrechnungsfaktor 1 g = Gramm *

*WerkseinstellungCM-BA-d-1820

7.4 Hinterleuchtung der Anzeige

Im Menü können sie die Funktion der Anzeigenhinterleuchtung ein- bzw. ausschal- ten. Gehen Sie hierzu wie folgt vor: Waage ausschalten. Taste drücken und gedrückt halten, die Taste einmal betätigen, nach Loslassen der Taste erscheint im Display „bl“. Mit der Taste bestätigen. Mit der Taste kann nun zwischen folgenden Einstellungen ausgewählt werden: Anzeige Einstellung Funktion „bl“ on Hinterleuchtung eingeschaltet Kontrastreiche An- zeige, die auch im Dunkeln abgelesen werden kann. „bl“ off Hinterleuchtung ausgeschaltet Batterieschonung „bl“ Ch Hinterleuchtung schaltet sich 10 Sekunden nach Erreichen eines stabilen Wägewertes automatisch ab Batterieschonung

Mit Taste Ihre ausgewählte Einstellung bestätigen.CM-BA-d-1820

7.5 Taschenrechnerfunktionen

(Modelle CM 50-C2N verfügen über keinen Taschenrechner)

Hinweis: Ein Datenaustausch zwischen Waage und Taschenrechner ist nicht möglich.

KERN CM Taschenrechner ON/AC Taschenrechner einschalten / Alle Speicher löschen + Grundrechenart Addition - Grundrechenart Subtraktion ÷ Division x Multiplikation = Ergebnis % Prozent M + Zum Speicherinhalt addieren M - Vom Speicherinhalt subtrahieren MC Speicher löschen MR Speicherinhalt auslesen +/- Vorzeichenwechsel √ Wurzel , Komma C löschenCM-BA-d-1820

8 Wartung, Instandhaltung, Entsorgung

Vor der Reinigung trennen Sie das Gerät bitte von der Betriebsspannung. Benutzen Sie bitte keine aggressiven Reinigungsmittel (Lösungsmittel o.ä.), sondern nur ein mit milder Seifenlauge angefeuchtetes Tuch. Achten Sie darauf, dass keine Flüssigkeit in das Gerät eindringt und reiben Sie mit einem trockenen, weichen Tuch nach. Lose Probenreste/Pulver können vorsichtig mit einem Pinsel oder Handstaubsauger entfernt werden. Verschüttetes Wägegut sofort entfernen.

8.2 Wartung, Instandhaltung

Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechnikern geöffnet werden.

Die Entsorgung von Verpackung und Gerät ist vom Betreiber nach gültigem nationa- lem oder regionalem Recht des Benutzerortes durchzuführen.CM-BA-d-1820

9 Kleine Pannenhilfe Bei einer Störung im Programmablauf sollte die Waage kurz ausgeschaltet werden. Der Wägevorgang muss dann wieder von vorne begonnen werden. Hilfe: Störung Mögliche Ursache Die Gewichtsanzeige leuchtet nicht.

• Die Waage ist nicht eingeschaltet.

Die Batterien sind falsch eingelegt oder leer.

• Es sind keine Batterien eingelegt.

Die Gewichtsanzeige ändert sich

• Luftzug/Luftbewegungen fortwährend

• Vibrationen des Tisches/Bodens

• Die Wägeplatte hat Berührung mit Fremd- körpern.

• Elektromagnetische Felder/ Statische Auf- ladung (Anderen Aufstellungsort wählen/ falls möglich störendes Gerät ausschalten)

Das Wägeergebnis ist offensichtlich

• Die Waagenanzeige steht nicht auf Null falsch

• Die Justierung stimmt nicht mehr.

• Es herrschen starke Temperaturschwan- kungen.

• Elektromagnetische Felder/ Statische Auf- ladung (Anderen Aufstellungsort wählen/ falls möglich, störendes Gerät ausschal- ten) Beim Auftreten anderer Fehlermeldungen Waage aus- und nochmals einschalten. Bleibt Fehlermeldung erhalten, Hersteller benachrichtigen.CM-BA-d-1820

Hinweis gemäß Batterieverordnung – BattV QYP 05 (Rev. 1.0)

Nur gültig für Deutschland! Im Zusammenhang mit dem Vertrieb von Batterien und Akkus sind wir als Händler gemäß Batterieverordnung verpflichtet, Endverbraucher auf folgendes hinzuweisen:

Endverbraucher sind zur Rückgabe gebrauchter Batterien/Akkus gesetzlich ver- pflichtet. Batterien /Akkus können nach Gebrauch in kommunalen Sammelstellen oder im Handel zurückgegeben werden. Dabei muss das übliche Gebrauchsende der Batterien/Akkus erreicht sein, ansons- ten muss Vorsorge gegen Kurzschluss getroffen werden.

Schadstoffhaltige Batterien sind mit einem Zeichen, bestehend aus einer durch- gestrichenen Mülltonne und dem chemischen Symbol (Cd = Cadmium, Hg = Quecksilber, oder Pb = Blei) des für die Einstufung als schadstoffhaltig aus- schlaggebenden Schwermetalls versehen.

Schadstoffarme Batterien nur mit einer durchgestrichenen Mülltonne.

Die Rückgabemöglichkeit beschränkt sich auf Batterien der Art, die wir in unserem Sortiment führen oder geführt haben, sowie auf die Menge, deren sich Endverbrau- cher üblicherweise entledigen.CM-BA-e-1820
