BEDIENUNGSANLEITUNG 44035N Kern

440-BA-def-1744Weitere Sprachversionen finden Sie online unter www.kern-sohn.com/manuals

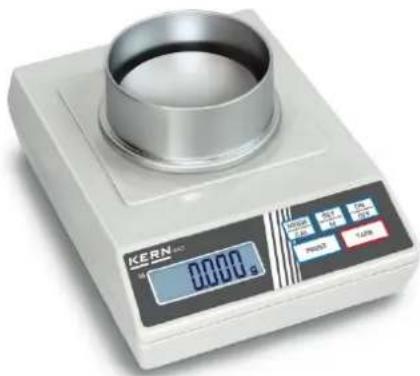

KERN 440 Version 4.4 2017-10 Betriebsanleitung Präzisionswaage

• 10.3 Beschreibung des Datentransfers p. 33
• 10.3.1 Pr PC p. 33
• 10.3.2 AU Pr p. 33
• 10.3.3 AU PC p. 34
• 10.3.4 rE Cr p. 34
• 10.4 Ausgabe auf Barcode-Drucker p. 35
• 11 Wartung, Instandhaltung, Entsorgung p. 36
• 11.1 Reinigung p. 36
• 11.2 Wartung, Instandhaltung p. 36
• 11.3 Entsorgung p. 36

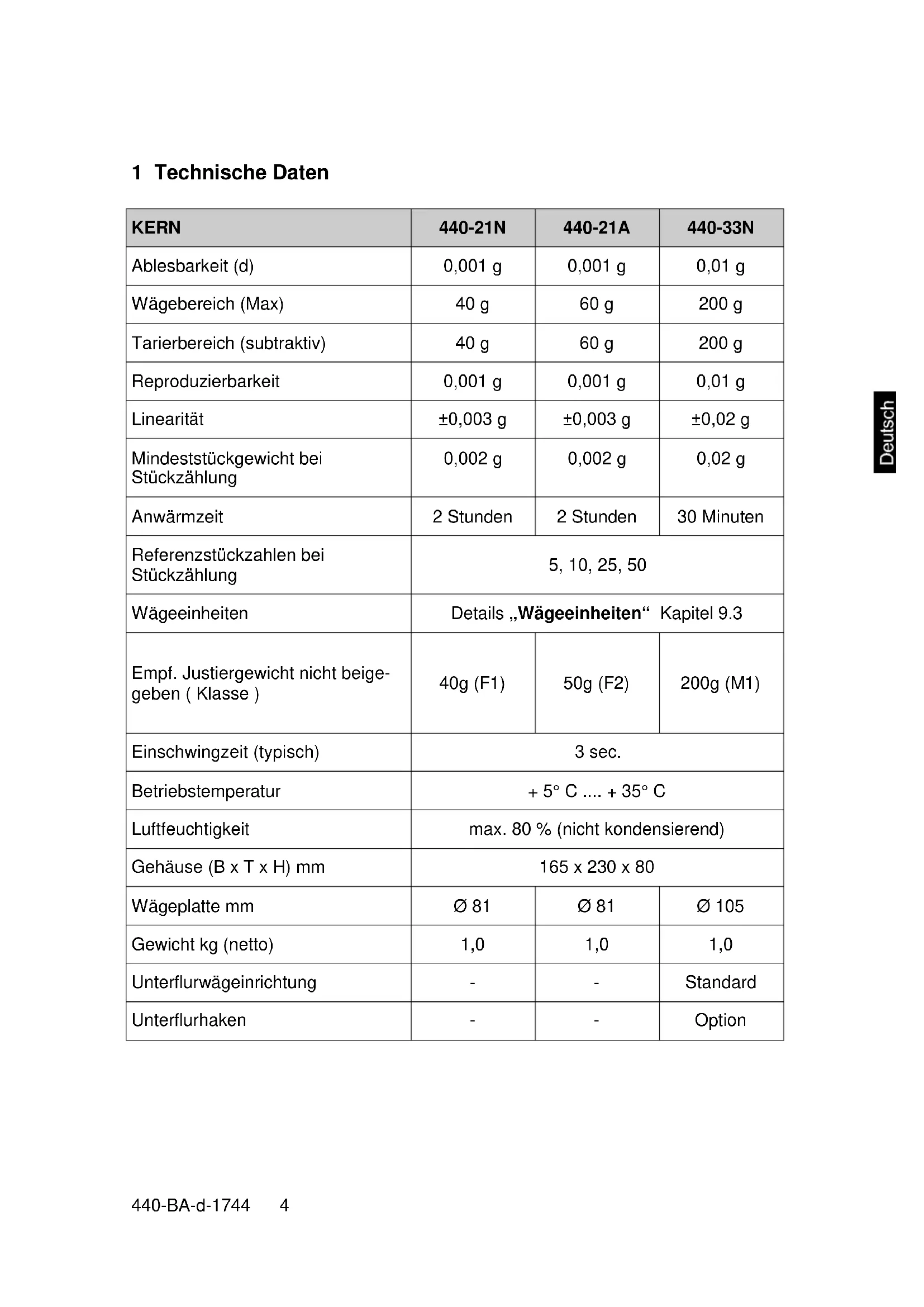

• 12 Kleine Pannenhilfe 0-BA-d-1744 4 1 Technische Daten KERN 440-21N 440-21A 440-33N Ablesbarkeit (d) 0,001 g 0,001 g 0,01 g Wägebereich (Max) 40 g 60 g 200 g Tarierbereich (subtraktiv) 40 g 60 g 200 g Reproduzierbarkeit 0,001 g 0,001 g 0,01 g Linearität ±0,003 g ±0,003 g ±0,02 g Mindeststückgewicht bei Stückzählung 0,002 g 0,002 g 0,02 g Anwärmzeit 2 Stunden 2 Stunden 30 Minuten Referenzstückzahlen bei Stückzählung 5, 10, 25, 50 Wägeeinheiten Details „Wägeeinheiten“ Kapitel 9.3 Empf. Justiergewicht nicht beige- geben ( Klasse ) 40g (F1) 50g (F2) 200g (M1) Einschwingzeit (typisch) 3 sec. Betriebstemperatur + 5° C + 35° C Luftfeuchtigkeit max. 80 % (nicht kondensierend) Gehäuse (B x T x H) mm 165 x 230 x 80 Wägeplatte mm Ø 81 Ø 81 Ø 105 Gewicht kg (netto) 1,0 1,0 1,0 Unterflurwägeinrichtung - - Standard Unterflurhaken - - Option5 440-BA-d-1744 KERN 440-35N 440-35A 440-43N 440-45N Ablesbarkeit (d) 0,01 g 0,01 g 0,1 g 0,1 g Wägebereich (Max) 400 g 600 g 400 g 1000 g Tarierbereich (subtraktiv) 400 g 600 g 400 g 1000 g Reproduzierbarkeit 0,01 g 0,01 g 0,1 g 0,1 g Linearität ±0,03 g ±0,03 g ±0,2 g ± 0,2 g Mindeststückgewicht bei Stückzählung 0,02 g 0,02 g 0,2 g 0,2 g Anwärmzeit 2 Stunden 2 Stunden 10 Minuten 30 Minuten Referenzstückzahlen bei Stückzählung 5, 10, 25, 50 Wägeeinheiten Details „Wägeeinheiten“ Kapitel 9.3 Empf. Justiergewicht nicht bei- gegeben ( Klasse ) 400g (F2) 500g (F2) 400 g (M2) 1000 g (M1) Einschwingzeit (typisch) 3 sec. Betriebstemperatur + 5° C + 35° C Luftfeuchtigkeit max. 80 % (nicht kondensierend) Gehäuse (B x T x H) mm 165 x 230 x 80 Wägeplatte mm Ø 105 Ø 105 130 x 130 130 x 130 Gewicht kg (netto) 1,0 1,0 1,0 1,0 Unterflurwägeinrichtung Standard Unterflurhaken Option440-BA-d-1744 6 KERN 440-47N 440-49N 440-49A Ablesbarkeit (d) 0,1 g 0,1 g 0,1 g Wägebereich (Max) 2000 g 4000 g 6000 g Tarierbereich (subtraktiv) 2000 g 4000 g 6000 g Reproduzierbarkeit 0,1 g 0,1 g 0,1 g Linearität ± 0,2 g ± 0,3 g ± 0,3 g Mindeststückgewicht bei Stück- zählung 0,2 g 0,2 g 0,2 g Anwärmzeit 30 Minuten 2 Stunden 2 Stunden Referenzstückzahlen bei Stück- zählung 5, 10, 25, 50 Wägeeinheiten Details „Wägeeinheiten“ Kapitel 9.3 Empf. Justiergewicht nicht beige- geben ( Klasse ) 2000 g (M1) 4000 g (F2) 5000 g (F2) Einschwingzeit (typisch) 3 sec. Betriebstemperatur + 5° C + 35° C Luftfeuchtigkeit max. 80 % (nicht kondensierend) Gehäuse (B x T x H) mm 165 x 230 x 80 Wägeplatte mm 130 x 130 150 x 170 150 x 170 Gewicht kg (netto) 1,0 1,0 1,0 Unterflurwägeinrichtung Standard Unterflurhaken Option7 440-BA-d-1744 KERN 440-51N 440-53N 440-55N Ablesbarkeit (d) 1 g 1 g 0,2 g Wägebereich (Max) 4000 g 6000 g 6000 g Tarierbereich (subtraktiv) 4000 g 6000 g 6000 g Reproduzierbarkeit 1 g 1 g 0,2 g Linearität ± 2 g ± 2 g ± 0,6 g Mindeststückgewicht bei Stück- zählung 2 g 2 g 0,4 g Anwärmzeit 10 Minuten 30 Minuten 2 Stunden Referenzstückzahlen bei Stück- zählung 5, 10, 25, 50 Wägeeinheiten Details „Wägeeinheiten“ Kapitel 9.3 Empf. Justiergewicht nicht bei- gegeben ( Klasse ) 4000 g (M2) 5000 g (M2) 5000 g (F2) Einschwingzeit (typisch) 3 sec. Betriebstemperatur + 5° C + 35° C Luftfeuchtigkeit max. 80 % (nicht kondensierend) Gehäuse (B x T x H) mm 165 x 230 x 80 Wägeplatte mm 150 x 170 150 x 170 150 x 170 Gewicht kg (netto) 1,0 1,0 1,0 Unterflurwägeinrichtung Standard Unterflurhaken Option 2 Konformitätserklärung Die aktuelle EG/EU-Konformitätserklärung finden Sie online unter: www.kern-sohn.com/ce440-BA-d-1744 8 3 Grundlegende Hinweise (Allgemeines) p. 3744

3.1 Bestimmungsgemäße Verwendung

Die von Ihnen erworbene Waage dient zum Bestimmen des Wägewertes von Wäge- gut. Sie ist zur Verwendung als „nichtselbsttätige Waage“ vorgesehen, d.h. das Wä- gegut wird manuell, vorsichtig und mittig auf die Wägeplatte aufgebracht. Nach Errei- chen eines stabilen Wägewertes kann der Wägewert abgelesen werden.

3.2 Sachwidrige Verwendung

Waage nicht für dynamische Verwiegungen verwenden. Werden kleine Mengen vom Wägegut entnommen oder zugeführt, so können durch die in der Waage vorhandene „Stabilitätskompensation“ falsche Wägeergebnisse angezeigt werden! (Beispiel: Langsames herausfliessen von Flüssigkeiten aus einem auf der Waage befindlichen Behälter.). Keine Dauerlast auf der Wägeplatte belassen. Diese kann das Messwerk beschädi- gen. Stöße und Überlastungen der Waage über die angegebene Höchstlast (Max), abzüg- lich einer eventuell bereits vorhandenen Taralast, unbedingt vermeiden. Waage könnte hierdurch beschädigt werden. Waage niemals in explosionsgefährdeten Räumen betreiben. Die Serienausführung ist nicht Ex-geschützt. Die Waage darf nicht konstruktiv verändert werden. Dies kann zu falschen Wägeer- gebnissen, sicherheitstechnischen Mängeln sowie der Zerstörung der Waage führen. Die Waage darf nur gemäß den beschriebenen Vorgaben eingesetzt werden. Abwei- chende Einsatzbereiche/Anwendungsgebiete sind von KERN schriftlich freizugeben.

Gewährleistung erlischt bei

• Nichtbeachten unserer Vorgaben in der Betriebsanleitung

• Verwendung außerhalb der beschriebenen Anwendungen

• Veränderung oder öffnen des Gerätes

• mechanische Beschädigung, und Beschädigung durch Medien, Flüssigkeiten

• natürlichem Verschleiß und Abnützung

• nicht sachgemäße Aufstellung oder elektrische Installation

• Überlastung des Messwerkes

3.4 Prüfmittelüberwachung

Im Rahmen der Qualitätssicherung müssen die messtechnischen Eigenschaften der Waage und eines eventuell vorhandenen Prüfgewichtes in regelmäßigen Abständen überprüft werden. Der verantwortliche Benutzer hat hierfür ein geeignetes Intervall sowie die Art und den Umfang dieser Prüfung zu definieren. Informationen bezüglich der Prüfmittelüberwachung von Waagen sowie die hierfür notwendigen Prüfgewichte sind auf der KERN- Homepage (www.kern-sohn.com) verfügbar. In seinem akkredi- tiertem DKD- Kalibrierlaboratorium können bei KERN schnell und kostengünstig Prüfgewichte und Waagen kalibriert werden (Rückführung auf das nationale Normal).9 440-BA-d-1744 4 Grundlegende Sicherheitshinweise

4.1 Hinweise in der Betriebsanleitung beachten

Lesen Sie diese Betriebsanleitung vor der Aufstellung und Inbe- triebnahme sorgfältig durch, selbst dann, wenn Sie bereits über Erfahrungen mit KERN-Waagen verfügen. Alle Sprachversionen beinhalten eine unverbindliche Überset- zung. Verbindlich ist das deutsche Originaldokument.

4.2 Ausbildung des Personals

Das Gerät darf nur von geschulten Mitarbeitern bedient und gepflegt werden 5 Transport und Lagerung

5.1 Kontrolle bei Übernahme

Überprüfen Sie bitte die Verpackung sofort beim Eingang sowie das Gerät beim Auspacken auf eventuell sichtbare äußere Beschädigungen.

5.2 Verpackung/Rücktransport

Alle Teile der Originalverpackung für einen eventuell not- wendigen Rücktransport aufbewahren. Für den Rücktransport ist nur die Originalverpackung zu verwenden. Vor dem Versand alle angeschlossenen Kabel und lo- sen/beweglichen Teile trennen. Evt. vorgesehene Transportsicherungen wieder anbringen. Alle Teile z.B. Glaswindschutz, Wägeplatte, Netzteil etc. gegen Verrutschen und Beschädigung sichern.440-BA-d-1744 10 6 Auspacken, Aufstellung und Inbetriebnahme

6.1 Aufstellort, Einsatzort

Die Waagen sind so konstruiert, dass unter den üblichen Einsatzbedingungen zuver- lässige Wägeergebnisse erzielt werden. Exakt und schnell arbeiten Sie, wenn Sie den richtigen Standort für Ihre Waage wäh- len. Beachten Sie deshalb am Aufstellort folgendes:

• Waage auf eine stabile, gerade Fläche stellen.

• Extreme Wärme sowie Temperaturschwankungen z.B. durch Aufstellen neben der Heizung oder direkte Sonneneinstrahlung vermeiden.

• Waage vor direktem Luftzug durch geöffnete Fenster und Türen schützen.

• Erschütterungen während des Wägens vermeiden.

• Waage vor hoher Luftfeuchtigkeit, Dämpfen und Staub schützen.

• Das Gerät nicht über längere Zeit starker Feuchtigkeit aussetzen. Eine nicht erlaubte Betauung (Kondensation von Luftfeuchtigkeit am Gerät) kann auftre- ten, wenn ein kaltes Gerät in eine wesentlich wärmere Umgebung gebracht wird. In diesem Fall das vom Netz getrennte Gerät ca. 2 Stunden bei Raum- temperatur akklimatisieren.

• Statische Aufladung von Wägegut, Wägebehälter vermeiden.

• Nicht in explosivstoffgefährdeten Bereichen oder in durch Gase, Dämpfe und Nebel sowie durch Stäube explosionsgefährdeten Bereichen betreiben!

• Chemikalien (z.B. Flüssigkeiten oder Gase), welche die Waage innen oder außen angreifen und beschädigen können, sind fernzuhalten.

• IP-Schutz des Gerätes einhalten.

• Beim Auftreten von elektromagnetischen Feldern, bei statischen Aufladungen sowie bei instabiler Stromversorgung sind große Anzeigeabweichungen (fal- sche Wägergebnisse) möglich. Der Standort muss dann gewechselt werden.

6.2 Auspacken/Aufstellen

Die Waage vorsichtig aus der Verpackung nehmen, Plastikhülle entfernen und die Waage am vorgesehenen Arbeitsplatz aufstellen. Die Waage ist so aufzustellen, dass die Wägeplatte genau waagrecht steht. Bei den Modellen 440-21N und 440-21A muss vor dem Aufsetzen der Wägeplatte die Transportsicherung entfernt werden.11 440-BA-d-1744 Lieferumfang/Serienmäßiges Zubehör

• Waage (incl. Arbeitsschutzhaube)

Die Stromversorgung erfolgt über das externe Netzgerät. Der aufgedruckte Span- nungswert muss mit der örtlichen Spannung übereinstimmen. Verwenden Sie nur KERN-Originalnetzgeräte. Die Verwendung anderer Fabrikate bedarf der Zustimmung von KERN.

6.4 Batteriebetrieb / Akkubetrieb ( optional )

Batteriefachdeckel an Waagenunterseite abnehmen. 9 V-Blockbatterie anschließen. Batteriefachdeckel wieder einsetzen. Für den Batteriebetrieb verfügt die Waage über eine automatische Abschaltfunktion, die im Menü (s. Kap. 9) aktiviert oder deaktiviert werden kann. Im Wägemodus PRINT-Taste gedrückt halten, bis [Unit] angezeigt wird. MODE-Taste wiederholt drücken bis „AF“ erscheint. Mit SET-Taste bestätigen. Mit MODE-Taste kann nun zwischen folgenden zwei Einstellungen ausgewählt werden: „AF on“: Zur Batterieschonung schaltet die Waage 3 Minuten nach abge- schlossener Wägung automatisch ab.

„AF off“: Abschaltfunktion deaktiviert.

Auswahl mit SET-Taste bestätigen. Die Waage kehrt in den Wägemodus zu- rück.440-BA-d-1744 12 Sind die Batterien verbraucht, erscheint im Display „LO“. ON/OFF-Taste drücken und sofort Batterien wechseln. Wird die Waage längere Zeit nicht benützt, Batterien herausnehmen und getrennt aufbewahren. Auslaufen von Batterieflüssigkeit könnte die Waage beschädigen. Wenn ein optional erhältlicher Akku vorhanden ist, so ist dieser im Batteriefach über eine separate Steckverbindung anzuschließen. Nun muss auch das mit dem Akku mitgelieferte Steckernetzteil verwendet werden.

6.5 Anschluss von Peripheriegeräten

Vor Anschluss oder Trennen von Zusatzgeräten (Drucker, PC) an die Datenschnitt- stelle muss die Waage unbedingt vom Netz getrennt werden. Verwenden Sie zu Ihrer Waage ausschließlich Zubehör und Peripheriegeräte von KERN, diese sind optimal auf Ihre Waage abgestimmt.

6.6 Erstinbetriebnahme

Um bei elektronischen Waagen genaue Wägeergebnisse zu erhalten, muss die Waage ihre Betriebstemperatur ( siehe Anwärmzeit Kap.1 ) erreicht haben. Die Waa- ge muss für diese Anwärmzeit an die Stromversorgung (Netzanschluss, Akku oder Batterie ) angeschlossen sein. Die Genauigkeit der Waage ist abhängig von der örtlichen Fallbeschleunigung. Unbedingt die Hinweise im Kapitel Justierung beachten.13 440-BA-d-1744

Da der Wert der Erdbeschleunigung nicht an jedem Ort der Erde gleich ist, muss je- de Waage – gemäss dem zugrundeliegenden physikalischen Wägeprinzip – am Auf- stellort auf die dort herrschende Erdbeschleunigung abgestimmt werden (nur wenn die Waage nicht bereits im Werk auf den Aufstellort justiert wurde). Dieser Justier- vorgang muss bei der ersten Inbetriebnahme, nach jedem Standortwechsel sowie bei Schwankungen der Umgebungstemperatur durchgeführt werden. Um genaue Mess- werte zu erhalten empfiehlt es sich zudem, die Waage auch im Wägebetrieb perio- disch zu justieren. Die Justierung sollte mit dem empfohlenen Justiergewicht ( siehe Kap. 1 „Techn. Da- ten“) durchführt werden. Die Justierung ist aber auch mit Gewichten anderer Nenn- werte (siehe Tabelle 1) möglich, messtechnisch aber nicht optimal. Durchführung: Stabile Umgebungsbedingungen beachten. Eine Anwärmzeit (s. Kap. 1) zur Stabili- sierung ist erforderlich. Waage mit ON/OFF-Taste einschalten. MODE-Taste drücken und gedrückt halten, nach dem akustischen Signal er- scheint im Display für kurze Zeit „CAL“. Anschließend wird im Display blinkend die genaue Größe des ausgewählten (s. Kap.9.3) Justiergewichtes angezeigt. Nun das Justiergewicht in die Mitte der Wägeplatte stellen. SET-Taste betätigen. Kurze Zeit später erscheint „CAL F“, danach erfolgt au- tomatisch der Rücksprung in den Wägemodus. In der Anzeige erscheint der Wert des Justiergewichtes. Bei einem Justierfehler oder falschem Justiergewicht erscheint „CAL E“. Jus- tierung wiederholen. Justiergewicht bei der Waage aufbewahren. Tägliche Überprüfung der Waagen- genauigkeit wird bei qualitätsrelevanten Anwendungen empfohlen.440-BA-d-1744 14

Mit Hilfe der Unterflurwägung können Gegenstände, welche aufgrund ihrer Größe oder Form nicht auf die Waagschale gestellt werden können, gewogen werden. Gehen Sie wie folgt vor:

• Verschlussdeckel am Waagenboden öffnen.

• Haken zur Unterflurwägung vorsichtig und vollständig einhängen.

• Waage über eine Öffnung stellen.

• Wägegut an den Haken hängen und Wägung durchführen.

Abb. 1: Einrichten der Waage für Unterflurwägungen

Unbedingt darauf achten, dass alle angehängten Gegenstände stabil genug sind, um das gewünschte Wägegut sicher zu halten (Bruchgefahr). ▬ Niemals Lasten über die angegebene Höchstlast (Max) hinaus an- hängen (Bruchgefahr) ▬ Es ist stets darauf zu achten, dass sich unter der Last keine Lebe- wesen oder Gegenstände befinden, die Schaden nehmen könnten.

Nach Beendigung der Unterflurwägung muss die Öffnung am Waa- genboden unbedingt wieder verschlossen werden (Staubschutz).15 440-BA-d-1744 7 Bedienungselemente

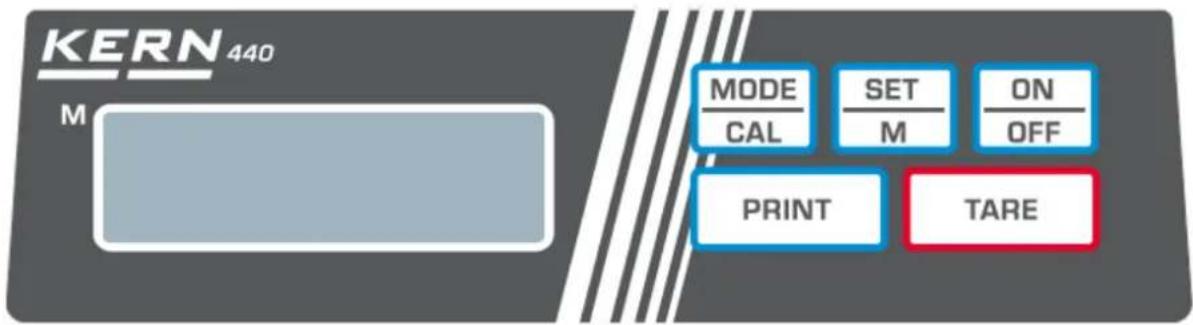

7.1 Tastaturübersicht

Taste Bezeichnung Funktion PRINT PRINT-Taste

• Wägedaten über Schnittstelle übermitteln

• Menü aufrufen (Taste gedrückt halten, bis UNIT erscheint) SET/M SET-Taste

• Einstellungen im Menü bestätigen

• Speichern und Menü verlassen MODE/CAL MODE-Taste

• Einstellungen im Menü ändern

• Ein-/Ausschalten440-BA-d-1744 16 8 Basisbetrieb Einschalten ON-Taste drücken. Die Waage führt einen Selbsttest durch. Sobald die Ge- wichtsanzeige erscheint, ist die Waage wägebereit.

Ausschalten OFF-Taste drücken, die Anzeige erlischt

Wägen Wägegut auflegen Stillstandskontrolle abwarten, nach erfolgter Stillstands- kontrolle wird rechts im Display die Wägeeinheit (z. B. g oder kg) angezeigt Wägeresultat ablesen. Ist das Wägegut schwerer als der Wägebereich, erscheint im Display „Error“ (=Überlast), sowie ein Pfeifton.

Tarieren Leeren Wägebehälter auflegen, das Gewicht des Wäge- behälters wird angezeigt.

TARE-Taste drücken, die Nullanzeige erscheint. Das Ta- ragewicht bleibt so lange gespeichert, bis es gelöscht wird.

OFF TA R E17 440-BA-d-1744 Wägegut einwiegen, das Nettogewicht wird angezeigt. Der Tariervorgang kann beliebige Male wiederholt werden, beispielsweise beim Einwiegen von mehreren Komponen- ten zu einer Mischung (Zuwiegen). Die Grenze ist dann er- reicht, wenn der gesamte Wägebereich ausgelastet ist. Nach Abnehmen des Wägebehälter erscheint das Gewicht des Wägebehälter als Minus-Anzeige. Das Taragewicht bleibt so lange gespeichert, bis es ge- löscht wird. Tara löschen Waage entlasten und TARE-Taste drücken, die Nullanzeige erscheint.

PRE-TARE- Funktion Mit dieser Funktion wird das Gewicht eines Taragefäßes ge- speichert. Auch nach dem Aus-/Einschalten arbeitet die Waage mit dem gespeicherten Tarawert weiter. Im Wägemodus Taragefäß auf die Wägeplatte stellen MODE-Taste wiederholt drücken bis „PtArE“ blinkend an- gezeigt wird. Mit SET-Taste das aktuelle Gewicht auf der Wägeplatte als PRE-TARE Wert speichern. PRE-TARE Wert löschen Waage entlasten und MODE-Taste wiederholt drücken bis „PtArE“ blinkend angezeigt wird. Mit SET-Taste bestätigen. Der PRE-TARE Wert wird ge- löscht, die Nullanzeige erscheint.

Zum Beispiel zur Stückgewichtskontrolle, Fertigungskontrolle usw. Sollgewicht auf die Wägeplatte stellen und mit TARE-Taste tarieren. Sollgewicht abnehmen

Prüflinge nacheinander auf die Wägeplatte stellen, jeweilige Abweichung zum Sollgewicht wird vorzeichenrichtig nach „+“ und „-“ angezeigt. Nach dem gleichen Verfahren können auch gewichtsglei- che Packungen, bezogen auf ein Sollgewicht, hergestellt werden. Zurück in den Wägemodus durch Drücken der TARE- Taste.

Bei der Stückzählung können entweder Teile in einen Behälter eingezählt oder Teile aus einem Behälter herausgezählt wer- den. Um eine größere Menge von Teilen zählen zu können, muss mit einer kleinen Menge (Referenzstückzahl) das durch- schnittliche Gewicht pro Teil ermittelt werden. Je größer die Referenzstückzahl, desto höher ist die Zählge- nauigkeit. Die Referenz muss bei kleinen oder stark unter- schiedlichen Teilen besonders hoch gewählt werden. Je größer die Referenzstückzahl, desto genauer die Stückzäh- lung. Der Arbeitsablauf gliedert sich in vier Schritte: Wägebehälter tarieren Referenzstückzahl festlegen Referenzgewicht einwägen Stücke zählen Im Wägemodus MODE-Taste kurz drücken. Referenz- stückzahl „5 PCS “ wird blinkend angezeigt. Durch Mehrfachbetätigung der MODE-Taste können weite- re Referenzstückzahlen 5, 10, 20, 25 und 50 aufgerufen werden. So viele Zählteile auf die Wägeplatte stellen, wie die eingestellte Referenzstückzahl verlangt. Mit SET-Taste bestätigen. Ab hier befindet sich die Waage im Stückzähl-Modus und zählt alle Teile, die sich auf der Wägeplatte befinden. TA R E MODE CAL SET M19 440-BA-d-1744

• Zurück in den Wägemodus MODE-Taste drücken.

• Fehlermeldung „Er 1“ Mindeststückgewicht unterschritten, siehe Kap. 1 „Techni- sche Daten“. MODE-Taste drücken und Referenzbildung er- neut starten.

• Tarieren Tarabehälter können auch bei der Stückzählung verwendet werden. Vor Beginn der Stückzählung Tarabehälter mit TARE- Taste austarieren.

Nützlich, wenn man eine Mischung aus mehreren Komponen- ten in einen Tarabehälter einwiegt und am Schluss zur Kontrol- le das Summengewicht aller eingewogenen Komponenten be- nötigt (Netto-Total, d. h. ohne das Gewicht des Tarabehälters). Beispiel:

1. Tarabehälter auf die Wägeplatte stellen. TARE-Taste drü-

cken, die Nullanzeige erscheint.

2. Komponente einwiegen. SET-Taste drücken, die Nullan-

zeige erscheint. [] wird am linken Rand des Displays an- gezeigt.

3. Komponente einwiegen, SET-Taste drücken. Netto-Total

(Summengewicht von Komponenten und ) wird ange- zeigt.

4. SET-Taste erneut drücken, die Nullanzeige erscheint.

5. Komponente einwiegen, SET-Taste drücken. Netto-Total

(Summengewicht von Komponenten und und .) wird angezeigt. Rezeptur gegebenenfalls zum gewünschten Endwert auffül- len. Für jede weitere Komponente Schritt 4-5 wiederholen. Zurück in den Wägemodus durch Drücken der TARE- Taste. SET M440-BA-d-1744 20 Prozentbestimmung

Die Prozentbestimmung ermöglicht die Gewichtsanzeige in Prozent, bezogen auf ein Referenzgewicht, das 100 % entspricht. Im Wägemodus MODE-Taste wiederholt drücken, bis [100 %] angezeigt wird. Referenzgewicht, das 100 % entspricht auflegen. Mit SET-Taste Referenz speichern. Referenzgewicht abnehmen. Wägegut auflegen. Das Gewicht der Probe wird in Prozent, bezogen auf das Referenzgewicht, angezeigt. Zurück in den Wägemodus durch Drücken der MODE- Taste. MODE CAL SET M21 440-BA-d-1744 9 Menü

9.1 Navigation im Menü

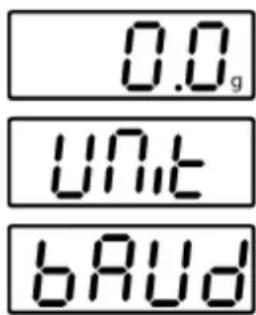

Einstieg ins Menü Im Wägemodus PRINT-Taste gedrückt halten, bis [Unit] angezeigt wird.

Menüpunkte anwählen Mit der MODE-Taste lassen sich die ein- zelnen Menüpunkte der Reihe nach an- wählen.

Einstellungen ändern

Angewählten Menüpunkt mit SET-Taste bestätigen, die aktuelle Einstellung wird angezeigt.

Mit der MODE-Taste lässt sich die Ein- stellung ändern. Bei jedem Drücken der MODE-Taste wird die nächste Einstel- lung angezeigt, siehe Kap.9.2 „Menü- Übersicht“.

1. Änderung eines Menüpunktes

speichern und Menü verlassen SET -Taste drücken, die Waage kehrt in den Wägemodus zurück.

2. Einstellung mehrerer Menüpunkte

Angewählten Menüpunkt mit SET-Taste bestätigen, die aktuelle Einstellung wird angezeigt.

Mit der MODE-Taste Einstellung ändern.

TARE-Taste drücken „Exit“ wird ange- zeigt.

Entweder Mit SET-Taste (Ja) bestätigen, „StorE“ wird angezeigt. Speichern (SET-Taste) bzw. Verwerfen (PRINT-Taste) und Me- nü verlassen, oder PRINT-Taste (Nein) drücken und Ände- rungen an weiteren Menüpunkten wie oben beschrieben vornehmen

MODE CAL TA R E SET M23 440-BA-d-1744 Speichern/verwerfen und Menü verlassen

Entweder Durch Drücken der SET-Taste (Ja) die vorgenommenen Änderungen abspei- chern. Die Waage kehrt automatisch in den Wägemodus zurück. oder

Zum Verwerfen der Änderungen PRINT- Taste (Nein) drücken. Die Waage kehrt automatisch in den Wägemodus zurück.

Funktionsbeschreibung

Funktion Parameter Beschreibung der Auswahlmöglichkeiten Wägeeinheiten- umschaltung (siehe Kap. 9.3) UNIT

Kilogramm (modellabhängig)

Carat (modellabhängig) FFA Frei wählbarer Faktor Datenübertragungs- modus (siehe Kap. 9.4)

rE CR* Datenausgabe über Fernsteuer- befehle (s. Kap. 10.3) Pr PC Datenausgabe durch Drücken der PRINT-Taste (s. Kap. 10.3) AU PC Kontinuierliche Datenausgabe (s. Kap. 10.3) bA Pr Ausgabe auf Barcode-Drucker (s. Kap. 10.4) AU Pr Autom. Datenausgabe stabiler Wägewerte (s. Kap. 10.3) Auswahl Druckausgabe (siehe Kap. 9.4) LAPr Hdr* Ausgabe der Kopfzeilen GrS Ausgabe des Gesamtgewichts Net Ausgabe des Nettogewichts tAr Ausgabe des Taragewichts N7E Ausgabe des gespeicherten Gewichts PCS Ausgabe der Stückzahl AUJ Ausgabe des Stückgewichts Rqt Ausgabe der Referenzstückzahl FFd Ausgabe eines Seitenvorschubs bei Start Druckausgabe FFE Ausgabe eines Seitenvorschubs bei Ende Druckausgabe25 440-BA-d-1744 Baudrate (siehe Kap. 9.4) bAUd

Auto off (Batteriebetrieb), siehe Kap. 6.4

on* Automatische Abschaltfunktion nach 3 min ohne Laständerung ein off Automatische Abschaltfunktion nach 3 min ohne Laständerung aus Auto Zero (siehe Kap. 9.3)

on* ein off aus Auswahl Justiergewicht (siehe Kap. 9.3) CAL

Filterfunktion (siehe Kap. 9.3), nur Modelle 440-21A, 440-35A, 440-49A StAbiL

langsame Anzeige Hinterleuchtung der An- zeige, (siehe Kap. 9.3)

on* Hinterleuchtung eingeschaltet off Hinterleuchtung ausgeschaltet

Hinterleuchtung schaltet sich 10 Sekunden nach Erreichen eines stabilen Wägewertes automatisch ab Tierwägefunktion (siehe Kap. 9.3) ANL off* aus 3 Zeitspanne 3 Sekunden 5 Zeitspanne 5 Sekunden 10 Zeitspanne 10 Sekunden 15 Zeitspanne 15 Sekunden Rücksetzen auf Werks- einstellung (siehe Kap. 9.3) rSt no* nein yes ja

• = Werkseinstellung440-BA-d-1744 26

9.3 Beschreibung einzelner Menüpunkte

Im Wägemodus PRINT-Taste gedrückt halten, bis [Unit] ange- zeigt wird. SET-Taste drücken, die eingestellte Einheit wird angezeigt. Mit der MODE-Taste kann zwischen den verschiedenen Einhei- ten (siehe nachfolgendeTabelle) gewählt werden. Ausgewählte Einheit mit SET-Taste bestätigen.

Anzeige Umrechnungsfaktor 1 g =

Grain (modellabhängig)

Carat (modellabhängig)

Frei wählbarer Faktor*) FFA xx.xx

*) Eingabe Umrechnungsfaktor Wie oben beschrieben, MODE-Taste wiederholt drücken bis „FFA“ angezeigt wird. Zur Eingabe des Faktors SET-Taste drücken, die aktive Stelle blinkt. Mit der MODE-Taste wird der angezeigte Wert um 1 erhöht, mit der PRINT-Taste um 1 verringert. Mit der TARE-Taste Auswahl der Ziffer nach links. Eingabe mit SET-Taste bestätigen. Durch nochmaliges Drücken der SET-Taste wird der „Frei wähl- barer Faktor“ als aktuelle Wägeeinheit übernommen.27 440-BA-d-1744 Die verschiedenen Waagenmodelle haben unterschiedliche Fremdwägeeinheiten integriert. Die Details können dieser Tabelle entnommen werden: Modell

Frei wählbarer Faktor

Dosierung und Zero-tracking

Mit der Auto-Zero-Funktion werden kleine Gewichtsschwankun- gen automatisch tariert. Werden kleine Mengen vom Wägegut entnommen oder zuge- führt, so können durch die in der Waage vorhandene „Stabilitäts- kompensation“ falsche Wägeergebnisse angezeigt werden! (Bei- spiel: Langsames Herausfließen von Flüssigkeiten aus einem auf der Waage befindlichen Behälter). Bei Dosierungen mit kleinen Gewichtsschwankungen empfiehlt es sich daher, diese Funktion auszuschalten. Bei ausgeschaltetem Zero-Tracking wird die Waagenanzeige jedoch unruhiger. Im Wägemodus PRINT-Taste gedrückt halten, bis [Unit] an- gezeigt wird. MODE-Taste wiederholt drücken bis „tr“ angezeigt wird. Mit SET-Taste bestätigen, die aktuelle Einstellung wird ange- zeigt. Mit MODE-Taste gewünschte Einstellungen auswählen.

tr on Funktion aktiviert

tr off Funktion deaktiviert Auswahl mit SET-Taste bestätigen.440-BA-d-1744 28 Auswahl Justiergewicht

Bei der Modellreihe KERN PCB kann das Justiergewicht aus vier oder fünf (modellabhängig) vorgegebenen Nennwerten ( z. B. ca.1/4; 1/2; 3/4; Max) gewählt werden (siehe nachfolgende Ta- bel le, Werkseinstellung grau unterlegt). Um messtechnisch hochwertige Wägeergebnisse zu erlangen, ist die Auswahl eines möglichst hohen Nennwertes zu empfehlen. Als Option können die nicht beigegebenen Justiergewichte von KERN bezogen wer- den. Im Wägemodus PRINT-Taste gedrückt halten, bis [Unit] an- gezeigt wird. MODE-Taste wiederholt drücken bis „CAL“ angezeigt wird. Mit SET-Taste bestätigen, die aktuelle Einstellung wird ange- zeigt. Mit MODE-Taste gewünschte Einstellungen auswählen. Auswahl mit SET-Taste bestätigen.

Unter diesem Menüpunkt kann die Waage an bestimmte Um- gebungsbedingungen und Messzwecke angepasst werden.

Im Wägemodus PRINT-Taste gedrückt halten, bis [Unit] angezeigt wird. MODE-Taste wiederholt drücken bis „StAbiL“ angezeigt wird. Mit SET-Taste bestätigen, die aktuelle Einstellung wird an- gezeigt. Mit MODE-Taste gewünschte Einstellungen auswählen.

Filter 1: Waage reagiert empfindlich und schnell, ruhiger Aufstellungsort.

Filter 2: Waage reagiert normal, normaler Aufstellungsort

Filter 3: Waage reagiert unempfindlich aber langsam, unruhiger Aufstel- lungsort.

Auswahl mit SET-Taste bestätigen. Hinterleuchtung der Anzeige

Im Wägemodus PRINT-Taste gedrückt halten, bis [Unit] angezeigt wird. MODE-Taste wiederholt drücken bis „bl“ angezeigt wird. Mit SET-Taste bestätigen, die aktuelle Einstellung wird an- gezeigt. Mit MODE-Taste gewünschte Einstellungen auswählen.

Hinterleuchtung eingeschaltet Kontrastreiche Anzeige, die auch im Dunkeln ab- gelesen werden kann.

off Hinterleuchtung ausgeschaltet

Hinterleuchtung schaltet sich 10 Sekunden nach Erreichen eines stabilen Wägewertes automatisch ab Batterieschonung

Auswahl mit SET-Taste bestätigen.440-BA-d-1744 30 Tierwäge- funktion

Die Tierwägefunktion kann bei unruhigen Wägungen eingesetzt werden. Während einer festgelegten Zeitspanne wird der Mittel- wert der Wägeresultate gebildet. Je unruhiger das Wägegut ist, desto länger sollte die Zeitspanne gewählt werden. Im Wägemodus PRINT-Taste gedrückt halten, bis [Unit] ange- zeigt wird. MODE-Taste wiederholt drücken bis „ANL“ angezeigt wird. Mit SET-Taste bestätigen, die aktuelle Einstellung wird ange- zeigt. Mit MODE-Taste gewünschte Einstellungen auswählen

ANL 3 Zeitspanne 3 Sekunden

ANL 5 Zeitspanne 5 Sekunden

ANL 10 Zeitspanne 10 Sekunden

ANL 15 Zeitspanne 15 Sekunden

ANL off Tierwägung nicht aktiv

Auswahl mit SET-Taste bestätigen. Wägegut (Tier) auf die Wägeplatte stellen und SET-Taste betä- tigen. In der Anzeige läuft ein „Countdown“. Der Mittelwert der Wägeresultate wird angezeigt und bleibt in der Anzeige stehen. Mit der SET-Taste kann zwischen Tierwägen und normalem Wägen gewechselt werden. Mit der SET-Taste wird der Wägezyklus für die Tierwägung erneut gestartet. Rücksetzen auf Werkseinstellung

Mit dieser Funktion werden alle Waageneinstellungen auf Werks- einstellungen zurückgesetzt. Im Wägemodus PRINT-Taste gedrückt halten, bis [Unit] ange- zeigt wird. MODE-Taste wiederholt drücken bis „rSt“ angezeigt wird. Mit SET-Taste bestätigen, die aktuelle Einstellung wird ange- zeigt. Mit MODE-Taste gewünschte Einstellungen auswählen

rSt yes Waage wird auf Werkseinstellung zurückgesetzt

Waage bleibt in individueller Einstellung

Auswahl mit SET-Taste bestätigen. Die Waage kehrt zurück in den Wägemodus.31 440-BA-d-1744

9.4 Schnittstellenparameter

Die Datenausgabe erfolgt über die RS 232 C Schnittstelle. Allgemeines Voraussetzung für die Datenübertragung zwischen Waage und einem Peripheriege- rät (z.B. Drucker, PC ...) ist, dass beide Geräte auf dieselben Schnittstellenparameter (z.B. Baudrate, Übertragungsmodus ...) eingestellt sind.

Datenübertragungsmodus

Im Wägemodus PRINT-Taste gedrückt halten, bis [Unit] angezeigt wird. MODE-Taste wiederholt drücken bis „Pr“ angezeigt wird. Mit SET-Taste bestätigen, die aktuelle Einstellung wird angezeigt. Mit MODE-Taste gewünschte Einstellungen auswäh- len

rE CR Datenausgabe über Fernsteuerbefehle

Pr PC Datenausgabe durch Drücken der PRINT-Taste

AU PC Kontinuierliche Datenausgabe

bA Pr Ausgabe auf Barcode-Drucker

AU Pr Autom. Datenausgabe stabiler Wägewerte

Auswahl mit SET-Taste bestätigen. Die Waage kehrt in den Wägemodus zurück.440-BA-d-1744 32 Druckausgabe

Mit dieser Funktion wird selektiert, welche Daten über die RS232C gesendet werden (gilt nicht für der Datenübertragungsmodus BAPr ). Im Wägemodus PRINT-Taste gedrückt halten, bis [Unit] ange- zeigt wird. MODE-Taste wiederholt drücken bis „LAPr“ angezeigt wird. Mit SET-Taste bestätigen, die aktuelle Einstellung wird ange- zeigt. Mit MODE-Taste gewünschten Ausgabeparameter auswählen

Hdr Ausgabe der Kopfzeilen

GrS Ausgabe des Gesamtgewichts

Net Ausgabe der Nettogewichts

tAr Ausgabe der Taragewichts

N7E Ausgabe des gespeicherten Gewichts

PCS Ausgabe der Stückzahl

AUJ Ausgabe der Stückgewichts

Rqt Ausgabe der Referenzstückzahl

FFd Ausgabe eines Seitenvorschubs bei Start Druckausgabe

FFE Ausgabe eines Seitenvorschubs bei Ende Druckausgabe

Auswahl mit SET-Taste bestätigen, der aktuelle Status ( on / off ) wird angezeigt. Mit MODE- und PRINT-Taste wird der Status geändert „on

off“. Auswahl mit SET-Taste bestätigen. Die Waage kehrt in den Wä- gemodus zurück.

Auf diese Weise kann der Benutzer sich seinen eigenen Datenblock konfigurieren, der dann an einen Drucker oder PC gesendet wird.

Die Baudrate bestimmt die Geschwindigkeit der Übertragung über die Schnittstelle, 1 Baud = 1 Bit/Sekunde. Im Wägemodus PRINT-Taste gedrückt halten, bis [Unit] ange- zeigt wird. MODE-Taste wiederholt drücken bis „bAUd“ angezeigt wird. Mit SET-Taste bestätigen, die aktuelle Einstellung wird ange- zeigt. Mit MODE-Taste gewünschte Einstellungen auswählen

Auswahl mit SET-Taste bestätigen. Die Waage kehrt in zurück in den Wägemodus.33 440-BA-d-1744 10 Datenausgang RS 232 C

10.1 Technische Daten

8-bit ASCII Code 1 Startbit, 8 Datenbits, 1 Stopbits, kein Paritätsbit Baudrate wählbar auf 1200, 2400, 4800 , 9600 und 19200 Baud Miniatur-Stecker notwendig (9 pol D-Sub) Bei Betrieb mit Schnittstelle ist der fehlerfreie Betrieb nur mit dem entsprechen- den KERN- Schnittstellenkabel (max. 2m) sichergestellt

10.2 Pinbelegung der Waagenausgangsbuchse

10.3 Beschreibung des Datentransfers

PRINT-Taste drücken, bei stabilem Wert wird das Format aus LAPR übertragen. a. Format für stabile Werte für Gewicht/Stückzahl/Prozentangabe

b. Format im Fehlerfall

Sobald der Wägewert stabil ist, wird das Format aus LAPR automatisch übertragen. c. Format für stabile Werte für Gewicht/Stückzahl/Prozentangabe

d. Format im Fehlerfall

Wägewerte werden automatisch und kontinuierlich gesendet, unabhängig davon, ob der Wert stabil oder instabil ist.

e. Format für stabile Werte für Gewicht/Stückzahl/Prozentangabe

f. Format im Fehlerfall

g. Format für instabile Werte für Gewicht/Stückzahl/Prozentangabe

Fernsteuerkommandos s/w/t werden von der Fernsteuereinheit zu der Waage als ASCII-Code gesendet. Nachdem die Waage die s/w/t-Kommandos erhalten hat, sendet sie die nachfolgenden Daten. Dabei ist zu beachten, dass die folgenden Fernsteuerkommandos ohne nachfol- gendes CR LF gesendet werden müssen. s Funktion: Stabiler Wägewert für das Gewicht wird über RS232- Schnittstelle gesendet w Funktion: Wägewert für das Gewicht (stabil oder instabil) wird über RS232-Schnittstelle gesendet t Funktion: Es werden keine Daten gesendet, die Waage führt die Tara- Funktion aus.

h. Format für stabile Werte für Gewicht/Stückzahl/Prozentangabe

i. Format im Fehlerfall

j. Format für instabile Werte für Gewicht/Stückzahl/Prozentangabe

= Leerzeichen oder M B / 0 /. = Leerzeichen / Werte für Gewicht / Dezimalpunkt, abhängig vom Wägewert g = Gewichteinheit / Stk. / % E, o, r = ASCII-Code oder “E, o, r” CR = Wagenrücklauf-Zeichen (Carriage Return) LF = Zeilenvorschub-Zeichen (Line Feed)

10.4 Ausgabe auf Barcode-Drucker

Der Datenübertragungsmodus ist auf „BA Pr“ zu stellen ( s. Kap. 9.4). Als Barcode-Drucker ist das Zebra-Drucker Modell LP2824 vorgesehen. Dabei ist zu beachten, dass das Ausgabeformat der Waage fest definiert ist und nicht geändert werden kann. Das Druckformat ist im Drucker gespeichert. D.h. bei einem Defekt kann der Drucker nicht gegen einen fabrikneuen ausgetauscht werden, sondern es muss bei KERN zuvor die entsprechende Software aufgespielt werden. Der Zebra-Drucker und die Waage sind im ausgeschalteten Zustand mit dem mitge- lieferten Schnittstellenkabel zu verbinden. Nach dem Einschalten beider Geräte und Erreichen der Betriebsbereitschaft, wird jeweils beim Drücken der PRINT-Taste ein Etikett ausgedruckt.440-BA-d-1744 36 11 Wartung, Instandhaltung, Entsorgung

Vor der Reinigung das Gerät von der Betriebsspannung trennen. Keine aggressiven Reinigungsmittel (Lösungsmittel o.Ä.) benutzen, sondern nur ein mit milder Seifenlauge angefeuchtetes Tuch. Darauf achten, dass keine Flüssigkeit in das Gerät eindringt und mit einem trockenen, weichen Tuch nachreiben. Lose Probenreste/Pulver können vorsichtig mit einem Pinsel oder Handstaubsauger entfernt werden. Verschüttetes Wägegut sofort entfernen.

11.2 Wartung, Instandhaltung

Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechni- kern geöffnet werden. Vor dem Öffnen vom Netz trennen.

Die Entsorgung von Verpackung und Gerät ist vom Betreiber nach gültigem nati- onalem oder regionalem Recht des Benutzerortes durchzuführen.37 440-BA-d-1744 12 Kleine Pannenhilfe Bei einer Störung im Programmablauf sollte die Waage kurz ausgeschaltet und vom Netz getrennt werden. Der Wägevorgang muss dann wieder von vorne begonnen werden. Hilfe: Störung Mögliche Ursache Die Gewichtsanzeige leuchtet nicht.

• Die Waage ist nicht eingeschaltet.

• Die Verbindung zum Netz ist unterbrochen (Netzkabel nicht eingesteckt/defekt).

• Die Netzspannung ist ausgefallen.

Die Batterien sind falsch eingelegt oder leer.

• Es sind keine Batterien eingelegt.

Die Gewichtsanzeige ändert sich fortwährend

• Luftzug/Luftbewegungen

• Vibrationen des Tisches/Bodens

• Die Wägeplatte hat Berührung mit Fremd- körpern.

• Elektromagnetische Felder/ Statische Auf- ladung (anderen Aufstellungsort wählen/ falls möglich störendes Gerät ausschalten)

Das Wägeergebnis ist offensichtlich falsch

• Die Waagenanzeige steht nicht auf Null

• Die Justierung stimmt nicht mehr.

• Es herrschen starke Temperaturschwan- kungen.

• Elektromagnetische Felder / Statische Aufladung (anderen Aufstellungsort wäh- len/ falls möglich, störendes Gerät aus- schalten). Beim Auftreten anderer Fehlermeldungen Waage aus- und nochmals einschalten. Bleibt Fehlermeldung erhalten, Hersteller benachrichtigen.440-BA-d-1744 38 Hinweis gemäß Batterieverordnung – BattV QYP 05 (Rev. 1.0)

Nur gültig für Deutschland! Im Zusammenhang mit dem Vertrieb von Batterien und Akkus sind wir als Händler gemäß Batterieverordnung verpflichtet, Endverbraucher auf folgendes hinzuweisen:

Endverbraucher sind zur Rückgabe gebrauchter Batterien/Akkus gesetzlich ver- pflichtet. Batterien/Akkus können nach Gebr auch in kommunalen Sammelstellen oder im Handel zurückgegeben werden. Dabei muss das übliche Gebrauchsende der Batterien/Akkus erreicht sein, ansons- ten muss Vorsorge gegen Kurzschluss getroffen werden.

Schadstoffhaltige Batterien sind mit einem Zeichen, bestehend aus einer durch- gestrichenen Mülltonne und dem chemischen Symbol (Cd = Cadmium, Hg = Quecksilber, oder Pb = Blei) des für die Einstufung als schadstoffhaltig aus- schlaggebenden Schwermetalls versehen.

Schadstoffarme Batterien nur mit einer durchgestrichenen Mülltonne.

Die Rückgabemöglichkeit beschränkt sich auf Batterien der Art, die wir in unserem Sortiment führen oder geführt haben, sowie auf die Menge, deren sich Endverbrau- cher üblicherweise entledigen.440-BA-e-1744
