BEDIENUNGSANLEITUNG PCD 2503 Kern

Betriebsanleitung Präzisionswaage Operating instruction Precision balance

PCD-BA-def-1615Weitere Sprachversionen finden Sie online unter www.kern-sohn.com/manuals

KERN PCD Version 1.5 09/2016 Betriebsanleitung Präzisionswaage

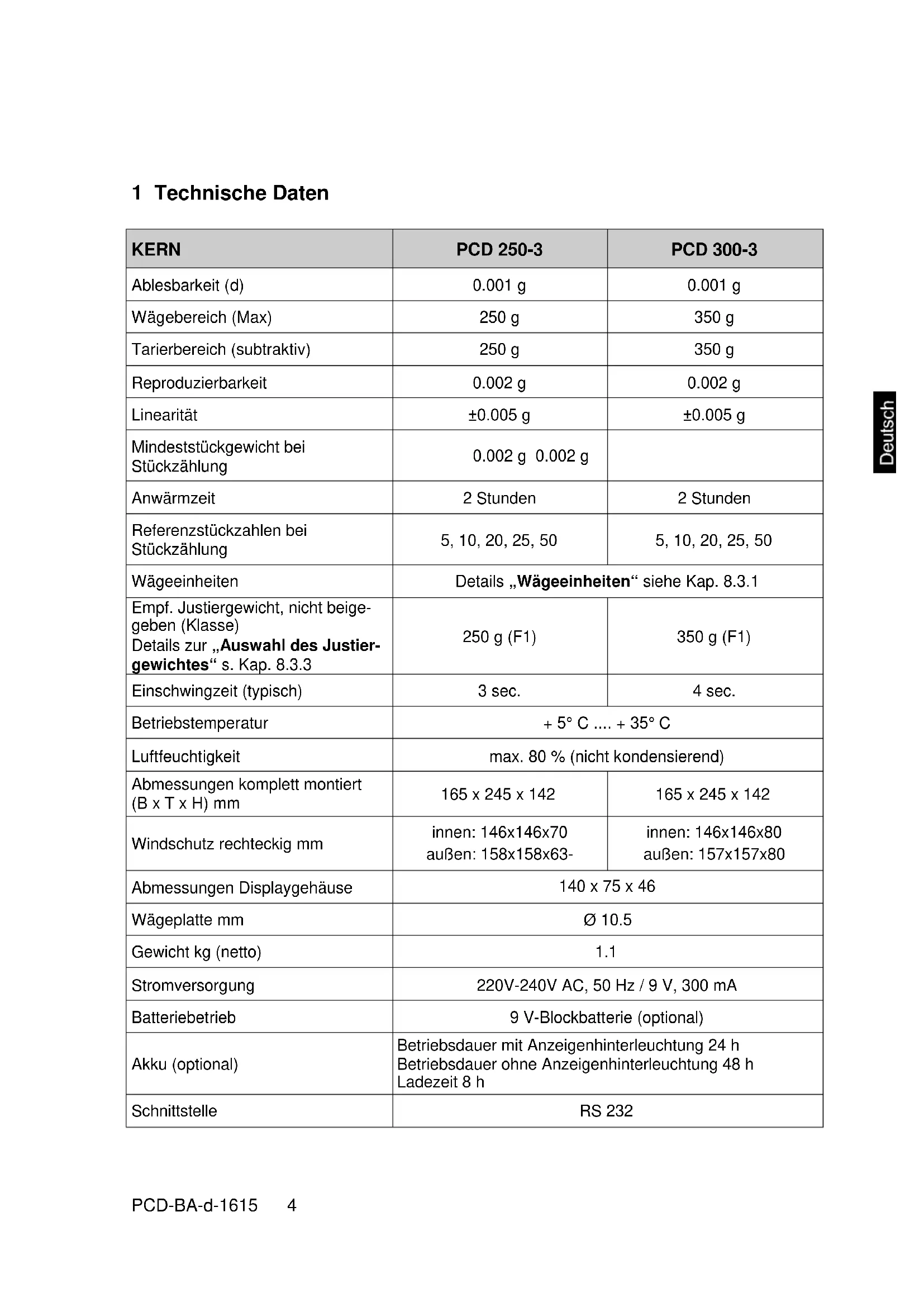

Ablesbarkeit (d) 0.001 g 0.001 g Wägebereich (Max) 250 g 350 g Tarierbereich (subtraktiv) 250 g 350 g Reproduzierbarkeit 0.002 g 0.002 g Linearität ±0.005 g ±0.005 g Mindeststückgewicht bei Stückzählung

Anwärmzeit 2 Stunden 2 Stunden Referenzstückzahlen bei Stückzählung 5, 10, 20, 25, 50 5, 10, 20, 25, 50 Wägeeinheiten Details „Wägeeinheiten“ siehe Kap. 8.3.1 Empf. Justiergewicht, nicht beige- geben (Klasse) Details zur „Auswahl des Justier- gewichtes“ s. Kap. 8.3.3 250 g (F1) 350 g (F1) Einschwingzeit (typisch) 3 sec. 4 sec. Betriebstemperatur + 5° C .... + 35° C Luftfeuchtigkeit max. 80 % (nicht kondensierend) Abmessungen komplett montiert (B x T x H) mm 165 x 245 x 142 165 x 245 x 142 Windschutz rechteckig mm innen: 146x146x70 außen: 158x158x63- innen: 146x146x80 außen: 157x157x80 Abmessungen Displaygehäuse 140 x 75 x 46 Wägeplatte mm Ø 10.5 Gewicht kg (netto) 1.1 Stromversorgung 220V-240V AC, 50 Hz / 9 V, 300 mA Batteriebetrieb 9 V-Blockbatterie (optional) Akku (optional) Betriebsdauer mit Anzeigenhinterleuchtung 24 h Betriebsdauer ohne Anzeigenhinterleuchtung 48 h Ladezeit 8 h Schnittstelle RS 2325 PCD-BA-d-1615

KERN PCD 2500-2 PCD 3000-2

Ablesbarkeit (d) 0.01 g 0.01 g Wägebereich (Max) 2500 g 3.5 kg Tarierbereich (subtraktiv) 2500 g 3.5kg Reproduzierbarkeit 0.02 g 0.02 g Linearität ±0.05 g ±0.05 g Mindeststückgewicht bei Stückzählung

Anwärmzeit 2 Stunden 2 Stunden Referenzstückzahlen bei Stückzählung 5, 10, 20, 25, 50 Wägeeinheiten Details „Wägeeinheiten“ siehe Kap. 8.3.1 Empf. Justiergewicht, nicht beige- geben (Klasse) Details zur „Auswahl des Justier- gewichtes“ s. Kap. 8.3.3 2500 g (F1) 3 kg (F1) Einschwingzeit (typisch) 3 sec. Betriebstemperatur + 5° C .... + 35° C Luftfeuchtigkeit max. 80 % (nicht kondensierend) Abmessungen komplett montiert (B x T x H) mm 165 x 280 x 73 Abmessungen Displaygehäuse 140 x 75 x 46 Wägeplatte mm 160 x 160 Gewicht kg (netto) 1.6 1.9 Stromversorgung 220V-240V AC, 50 Hz / 9 V, 300 mA Batteriebetrieb 9 V-Blockbatterie (optional) Akku (optional) Betriebsdauer mit Anzeigenhinterleuchtung 24 h Betriebsdauer ohne Anzeigenhinterleuchtung 48 h Ladezeit 8 h Schnittstelle RS 232PCD-BA-d-1615 6 KERN PCD 6K-4 PCD 10K0.1 PCD 10K3 Ablesbarkeit (d) 0.1 g 0.1 g 1 g Wägebereich (Max) 6000 g 10 kg 10 kg Tarierbereich (subtraktiv) 6000 g 10 kg 10 kg Reproduzierbarkeit 0.1 g 0.1 g 1 g Linearität ±0.3 g ±0.3 g ±3 g Mindeststückgewicht bei Stückzählung

Anwärmzeit 2 Stunden 2 Stunden 30 min. Referenzstückzahlen bei Stückzählung 5, 10, 20, 25, 50 Wägeeinheiten Details „Wägeeinheiten“ siehe Kap. 8.3.1 Empf. Justiergewicht, nicht beige- geben (Klasse) Details zur „Auswahl des Justier- gewichtes“ s. Kap. 8.3.3 6000 g (F1) 10 kg (F1) 10 kg (M1) Einschwingzeit (typisch) 3 sec. Betriebstemperatur + 5° C .... + 35° C Luftfeuchtigkeit max. 80 % (nicht kondensierend) Abmessungen komplett montiert (B x T x H) mm 165 x 280 x 73 Abmessungen Displaygehäuse 140 x 75 x 46 Wägeplatte mm 160 x 160 160 x 160 160 x 160 Gewicht kg (netto) 1.6 1.6 1.6 Stromversorgung 220V-240V AC, 50 Hz / 9 V, 300 mA Batteriebetrieb 9 V-Blockbatterie (optional) Akku (optional) Betriebsdauer mit Anzeigenhinterleuchtung 24 h Betriebsdauer ohne Anzeigenhinterleuchtung 48 h Ladezeit 8 h Schnittstelle RS 2327 PCD-BA-d-1615 2 Grundlegende Hinweise (Allgemeines)

2.1 Bestimmungsgemäße Verwendung

Die von Ihnen erworbene Waage dient zum Bestimmen des Wägewertes von Wäge- gut. Sie ist zur Verwendung als „nichtselbsttätige Waage“ vorgesehen, d.h. das Wä- gegut wird manuell, vorsichtig und mittig auf die Wägeplatte aufgebracht. Nach Er- reichen eines stabilen Wägewertes kann der Wägewert abgelesen werden.

2.2 Sachwidrige Verwendung

Waage nicht für dynamische Verwiegungen verwenden. Werden kleine Mengen vom Wägegut entnommen oder zugeführt, so können durch die in der Waage vorhande- ne „Stabilitätskompensation“ falsche Wägeergebnisse angezeigt werden! (Beispiel: Langsames herausfliessen von Flüssigkeiten aus einem auf der Waage befindlichen Behälter.). Keine Dauerlast auf der Wägeplatte belassen. Diese kann das Messwerk beschädi- gen. Stöße und Überlastungen der Waage über die angegebene Höchstlast (Max), ab- züglich einer eventuell bereits vorhandenen Taralast, unbedingt vermeiden. Waage könnte hierdurch beschädigt werden. Waage niemals in explosionsgefährdeten Räumen betreiben. Die Serienausführung ist nicht Ex-geschützt. Die Waage darf nicht konstruktiv verändert werden. Dies kann zu falschen Wägeer- gebnissen, sicherheitstechnischen Mängeln sowie der Zerstörung der Waage führen. Die Waage darf nur gemäß den beschriebenen Vorgaben eingesetzt werden. Abwei- chende Einsatzbereiche/Anwendungsgebiete sind von KERN schriftlich freizugeben.

Gewährleistung erlischt bei

• Nichtbeachten unserer Vorgaben in der Betriebsanleitung

• Verwendung außerhalb der beschriebenen Anwendungen

• Veränderung oder öffnen des Gerätes

• mechanische Beschädigung, und Beschädigung durch Medien, Flüssigkeiten

• natürlichem Verschleiß und Abnützung

• nicht sachgemäße Aufstellung oder elektrische Installation

• Überlastung des Messwerkes

2.4 Prüfmittelüberwachung

Im Rahmen der Qualitätssicherung müssen die messtechnischen Eigenschaften der Waage und eines eventuell vorhandenen Prüfgewichtes in regelmäßigen Abständen überprüft werden. Der verantwortliche Benutzer hat hierfür ein geeignetes Intervall sowie die Art und den Umfang dieser Prüfung zu definieren. Informationen bezüglich der Prüfmittelüberwachung von Waagen sowie die hierfür notwendigen Prüfgewichte sind auf der KERN- Homepage (www.kern-sohn.com) verfügbar. In seinem akkredi- tiertem DKD- Kalibrierlaboratorium können bei KERN schnell und kostengünstig Prüfgewichte und Waagen kalibriert werden (Rückführung auf das nationale Normal).PCD-BA-d-1615 8 3 Grundlegende Sicherheitshinweise

3.1 Hinweise in der Betriebsanleitung beachten

Lesen Sie diese Betriebsanleitung vor der Aufstellung und Inbe- triebnahme sorgfältig durch, selbst dann, wenn Sie bereits über Erfahrungen mit KERN-Waagen verfügen.

3.2 Ausbildung des Personals

Das Gerät darf nur von geschulten Mitarbeitern bedient und gepflegt werden 4 Transport und Lagerung

4.1 Kontrolle bei Übernahme

Überprüfen Sie bitte die Verpackung sofort beim Eingang sowie das Gerät beim Auspacken auf eventuell sichtbare äußere Beschädigungen.

4.2 Verpackung/Rücktransport

Alle Teile der Originalverpackung für einen eventuell not- wendigen Rücktransport aufbewahren. Für den Rücktransport ist nur die Originalverpackung zu verwenden. Vor dem Versand alle angeschlossenen Kabel und lo- sen/beweglichen Teile trennen. Evtl. vorgesehene Transportsicherungen wieder anbringen. Alle Teile z.B. Glaswindschutz, Wägeplatte, Netzteil etc. gegen Verrutschen und Beschädigung sichern.9 PCD-BA-d-1615 5 Auspacken, Aufstellung und Inbetriebnahme

5.1 Aufstellort, Einsatzort

Die Waagen sind so konstruiert, dass unter den üblichen Einsatzbedingungen zuver- lässige Wägeergebnisse erzielt werden. Exakt und schnell arbeiten Sie, wenn Sie den richtigen Standort für Ihre Waage wäh- len. Am Aufstellort Folgendes beachten:

• Waage auf eine stabile, gerade Fläche stellen;

• Extreme Wärme sowie Temperaturschwankungen z.B. durch Aufstellen neben der Heizung oder direkte Sonneneinstrahlung vermeiden;

• Waage vor direktem Luftzug durch geöffnete Fenster und Türen schützen;

• Erschütterungen während des Wägens vermeiden;

• Waage vor hoher Luftfeuchtigkeit, Dämpfen und Staub schützen;

• Das Gerät nicht über längere Zeit starker Feuchtigkeit aussetzen. Eine nicht er- laubte Betauung (Kondensation von Luftfeuchtigkeit am Gerät) kann auftreten, wenn ein kaltes Gerät in eine wesentlich wärmere Umgebung gebracht wird. In diesem Fall das vom Netz getrennte Gerät ca. 2 Stunden bei Raumtemperatur akklimatisieren.

• statische Aufladung von Wägegut, und Wägebehälter vermeiden.

• Nicht in explosivstoffgefährdeten Bereichen oder in durch Gase, Dämpfe und Ne- bel sowie durch Stäube explosionsgefährdeten Bereichen betreiben!

• Chemikalien (z.B. Flüssigkeiten oder Gase), welche die Waage innen oder außen angreifen und beschädigen können, sind fernzuhalten.

• IP-Schutz des Gerätes einhalten.

• Beim Auftreten von elektromagnetischen Feldern, bei statischen Aufladungen sowie bei instabiler Stromversorgung sind große Anzeigeabweichungen (falsche Wägergebnisse) möglich. Der Standort muss dann gewechselt werden.

5.2 Auspacken/Aufstellen

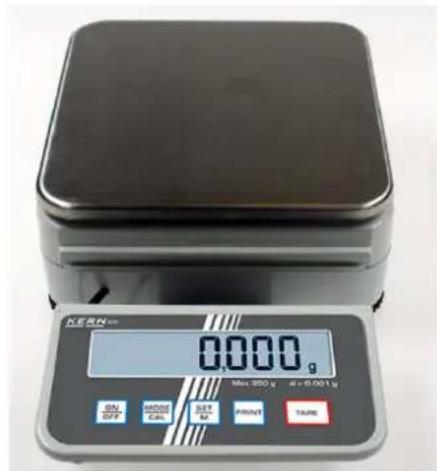

Die Waage vorsichtig aus der Verpackung nehmen, Plastikhülle entfernen und die Waage am vorgesehenen Arbeitsplatz aufstellen. Lieferumfang/Serienmäßiges Zubehör

• Windschutz (nur Modelle PCD 250-3, 400-3)PCD-BA-d-1615 10 Das Anzeigegerät so aufstellen, dass es gut bedient und eingesehen werden kann.

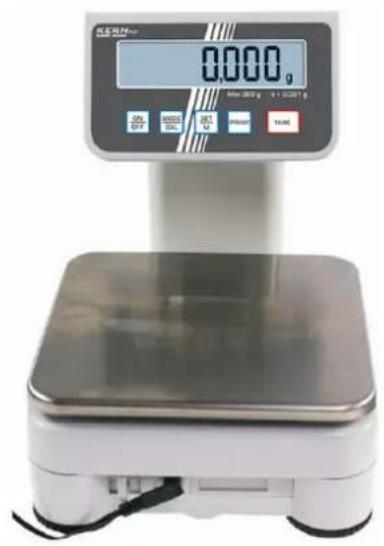

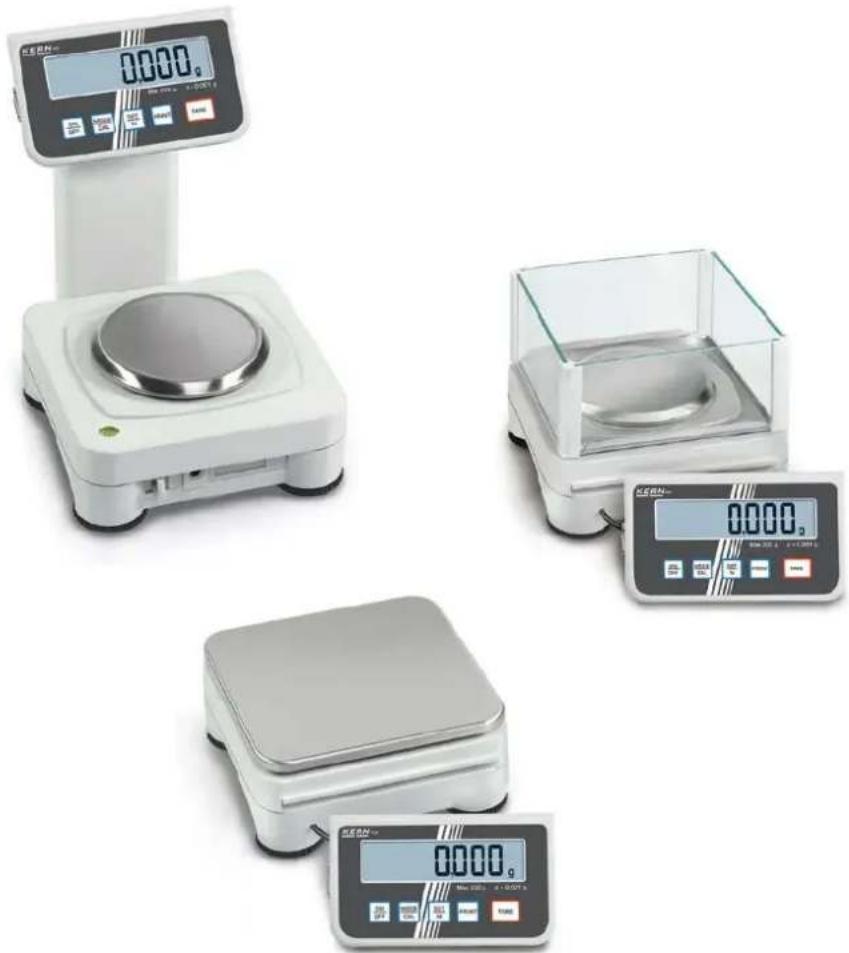

1. Anzeigegerät montiert

Zum Demontieren Montageblech durch Lösen der markierten Schrauben entfernen. Danach kann das Anzeigegerät frei aufgestellt werden.

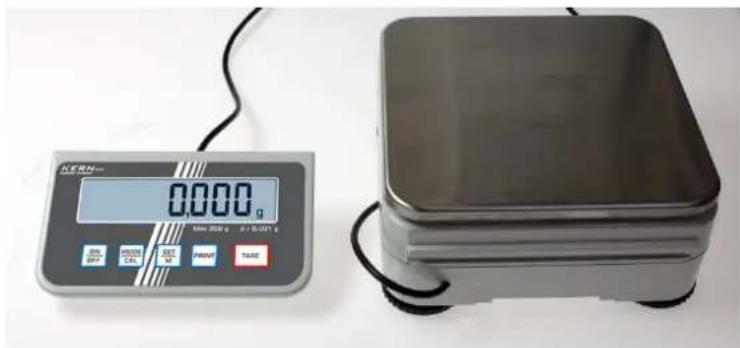

2. Anzeigegerät frei aufgestellt11 PCD-BA-d-1615

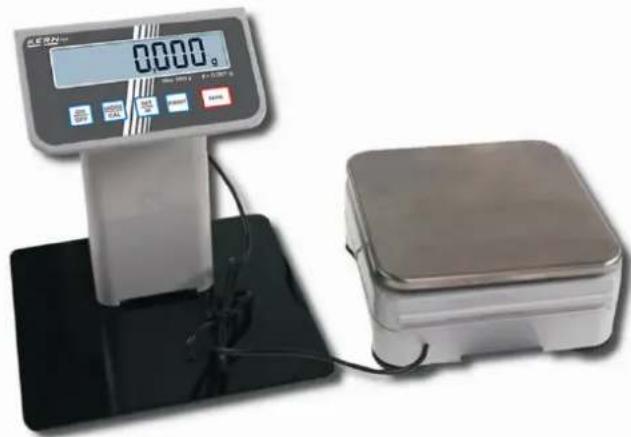

3. Verwendung mit Stativ (Option)

Zum Hochsetzen der Anzeige kann das Anzeigegerät an ein optional erhältliches Stativ (KERN PCD-A03) montiert werden. Die Montage ist der Installationsanleitung des Stativs entnehmen.

Die Waage ist so aufzustellen, dass die Wägeplatte genau waagrecht steht.

Die Waage mit Fußschrauben nivellieren, bis sich die Luft- blase in der Libelle im vorgeschriebenen Kreis befindet.PCD-BA-d-1615 12

Die Stromversorgung erfolgt über das externe Netzgerät. Der aufgedruckte Span- nungswert muss mit der örtlichen Spannung übereinstimmen. Verwenden Sie nur KERN-Originalnetzgeräte. Die Verwendung anderer Fabrikate bedarf der Zustimmung von KERN.

5.4 Batteriebetrieb / Akkubetrieb ( optional )

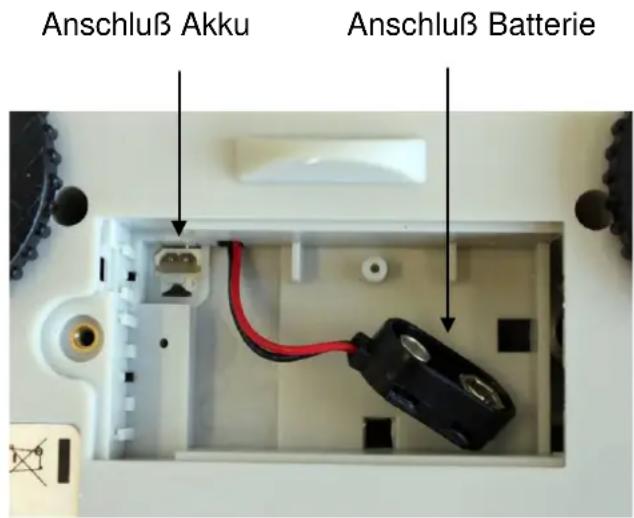

Batteriefachdeckel an Waagenunterseite abnehmen. 9 V-Blockbatterie anschließen. Batteriefachdeckel wieder einsetzen. Für den Batteriebetrieb verfügt die Waage über eine automatische Abschaltfunktion, die im Menü aktiviert oder deaktiviert werden kann: Im Wägemodus PRINT-Taste gedrückt halten, bis „Unit“ angezeigt wird. MODE-Taste wiederholt drücken bis „AF“ erscheint. Mit SET-Taste bestätigen. Mit MODE-Taste kann nun zwischen folgenden zwei Einstellungen ausge- wählt werden: „AF on“: Zur Batterieschonung schaltet die Waage 3 Minuten nach abge- schlossener Wägung automatisch ab.

„AF off“: Abschaltfunktion deaktiviert.

Auswahl mit SET-Taste bestätigen. Die Waage kehrt in den Wägemodus zu- rück.13 PCD-BA-d-1615 Ist die Batterie verbraucht, erscheint im Display „LO“. ON/OFF-Taste drücken und sofort Batterie wechseln. Wird die Waage längere Zeit nicht benützt, Batterien herausnehmen und getrennt aufbewahren. Auslaufen von Batterieflüssigkeit könnte die Waage beschädigen. Wenn ein optional erhältlicher Akku vorhanden ist, so ist dieser im Batteriefach über eine separate Steckverbindung anzuschließen. Nun muss auch das mit dem Akku mitgelieferte Steckernetzteil verwendet werden.

5.5 Anschluss von Peripheriegeräten

Vor Anschluss oder Trennen von Zusatzgeräten (Drucker, PC) an die Datenschnitt- stelle muss die Waage unbedingt vom Netz getrennt werden. Verwenden Sie zu Ihrer Waage ausschließlich Zubehör und Peripheriegeräte von KERN, diese sind optimal auf Ihre Waage abgestimmt.

5.6 Erstinbetriebnahme

Um bei elektronischen Waagen genaue Wägeergebnisse zu erhalten, muss die Waage ihre Betriebstemperatur ( siehe Anwärmzeit Kap. 0 ) erreicht haben. Die Waage muss für diese Anwärmzeit an die Stromversorgung (Netzanschluss, Akku oder Batterie ) angeschlossen sein. Die Genauigkeit der Waage ist abhängig von der örtlichen Fallbeschleunigung. Unbedingt die Hinweise im Kapitel Justierung beachten. Anschluß Akku Anschluß BatteriePCD-BA-d-1615 14

(nur Modelle PCD 250-3, PCD 2500-2) Die Linearität gibt die größte Abweichung der Gewichtsanzeige einer Waage zum Wert des jeweiligen Prüfgewichts nach Plus und Minus über den gesamten Wägebe- reich an. Wird bei der Prüfmittelüberwachung eine Linearitätsabweichung festgestellt, kann diese durch eine Linearisierung verbessert werden.

• Die Linearisierung darf nur von einer Fachkraft mit fundierten Kenntnis- sen im Umgang mit Waagen durchgeführt werden.

• Die zu verwendenden Prüfgewichte müssen auf die Spezifikationen der Waage abgestimmt sein, s. Kap. 3.4 „Prüfmittelüberwachung“.

• Stabile Umgebungsbedingungen beachten. Eine Anwärmzeit zur Stabi- lisierung ist erforderlich.

• Nach erfolgter Linearisierung muss eine Kalibrierung durchgeführt wer- den, s. Kap. 3.4 „Prüfmittelüberwachung“.

Bedienung Anzeige Linearisierung durchführen: Waage einschalten

so lange drücken, bis UNIT ange- zeigt wird15 PCD-BA-d-1615 so oft drücken, bis LinEAr angezeigt wird Darauf achten, dass sich keine Gegenstände auf der Wägeplatte befinden. Mit Linearisierung starten. Der Wert des ersten Justiergewichts wird angezeigt. (Beispiel) Justiergewicht auflegen und mit bestäti- gen. Die Waage wechselt zur Nullanzeige.

Justiergewicht abnehmen. Nach kurzer Zeit erscheint der Wert des zweiten Justiergewichts in der Anzeige. (Beispiel) Zweites Justiergewicht auflegen und mit bestätigen. Die Waage wechselt zur Nullanzei- ge. Justiergewicht abnehmen. Nach kurzer Zeit erscheint der Wert des dritten Justiergewichts in der Anzeige. (Beispiel)

Drittes Justiergewicht auflegen und mit bestätigen. Die Waage wechselt zur Nullanzei- ge.

Justiergewicht abnehmen. Nach kurzer Zeit erscheint der Wert des vierten Justiergewichts in der Anzeige. (Beispiel) Viertes Justiergewicht auflegen und mit bestätigen. Die Waage wechselt zur Nullanzei- ge. Justiergewicht abnehmen. Nach kurzer Zeit erscheint der Wert des fünften Justiergewichts in der Anzeige. (Beispiel)PCD-BA-d-1615 16

Fünftes Justiergewicht auflegen und mit bestätigen. Die Waage wechselt zur Nullanzei- ge.

Justiergewicht abnehmen. Nach kurzer Zeit wird CAL F angezeigt.

Anschließend schaltet sich die Waage automatisch ab. Die Linearisierung ist damit erfolgreich abgeschlossen. Bei einem Justierfehler oder falschem Justiergewicht erscheint eine Fehlermeldung im Display, Linearisierungsvorgang wiederholen.

Da der Wert der Erdbeschleunigung nicht an jedem Ort der Erde gleich ist, muss jede Waage – gemäss dem zugrundeliegenden physikalischen Wägeprinzip – am Aufstellort auf die dort herrschende Erdbeschleunigung abgestimmt werden ( nur wenn die Waage nicht bereits im Werk auf den Aufstellort justiert wurde). Dieser Jus- tiervorgang muss bei der ersten Inbetriebnahme, nach jedem Standortwechsel sowie bei Schwankungen der Umgebungstemperatur durchgeführt werden. Um genaue Messwerte zu erhalten empfiehlt es sich zudem, die Waage auch im Wägebetrieb periodisch zu justieren.17 PCD-BA-d-1615

Die Justierung sollte mit dem empfohlenen Justiergewicht ( siehe Kap. 0 „Techn. Daten“) durchführt werden. Die Justierung ist aber auch mit Gewichten anderer Nennwerte (siehe Tabelle 0) möglich, messtechnisch aber nicht optimal. Vorgehen bei der Justierung: Stabile Umgebungsbedingungen beachten. Eine Anwärmzeit (s. Kap. 0) zur Stabili- sierung ist erforderlich. Waage mit ON/OFF-Taste einschalten. MODE-Taste drücken und gedrückt halten, im Display wird kurz „CAL“ ange- zeigt. Anschließend wird im Display blinkend die genaue Größe des ausge- wählten (s. Kap. 8.3.3) Justiergewichtes angezeigt. Nun das Justiergewicht in die Mitte der Wägeplatte stellen. SET-Taste betätigen. Kurze Zeit später erscheint „CAL F“, danach erfolgt au- tomatisch der Rücksprung in den Wägemodus. In der Anzeige erscheint der Wert des Justiergewichtes. Bei einem Justierfehler oder falschem Justiergewicht erscheint „CAL E“. Jus- tierung wiederholen. Justiergewicht bei der Waage aufbewahren. Tägliche Überprüfung der Waagen- genauigkeit wird bei qualitätsrelevanten Anwendungen empfohlen.PCD-BA-d-1615 18 6 Bedienungselemente

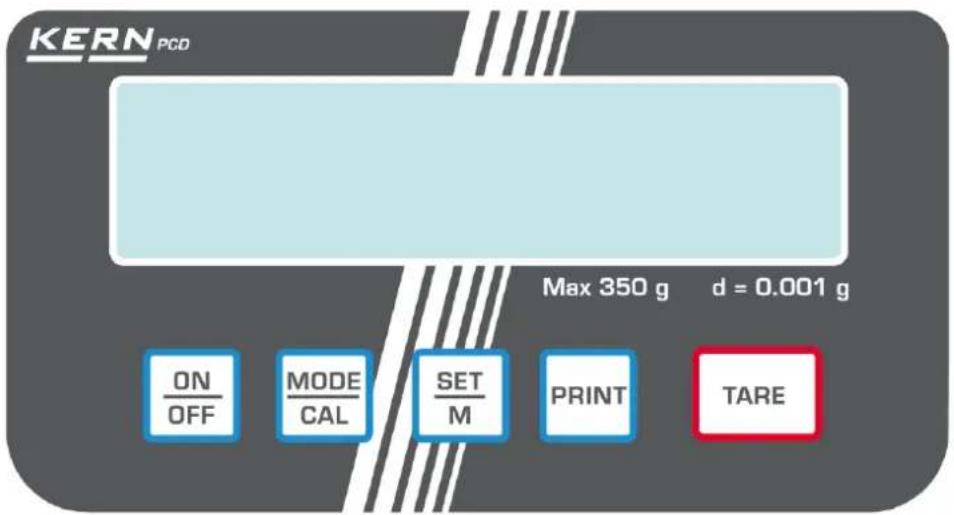

6.1 Anzeigenübersicht

6.2 Tastaturübersicht

Taste Bezeichnung Funktion PRINT-Taste

• Wägedaten über Schnittstelle übermitteln

• Menü aufrufen (Taste gedrückt halten, bis UNIT er- scheint) SET-Taste

• Einstellungen im Menü bestätigen

• Speichern und Menü verlassen MODE-Taste

• Einstellungen im Menü ändern

• Ein-/Ausschalten19 PCD-BA-d-1615 7 Basisbetrieb

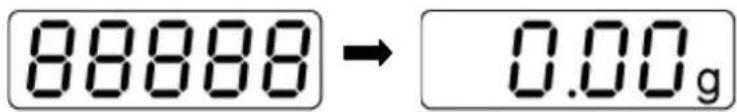

ON-Taste drücken. Die Waage führt einen Selbsttest durch. Sobald die Ge- wichtsanzeige erscheint, ist die Waage wägebereit.

OFF-Taste drücken, die Anzeige erlischt

Wägegut auflegen Stillstandskontrolle abwarten, nach erfolgter Stillstands- kontrolle wird rechts im Display die Wägeeinheit (z. B. g oder kg) angezeigt Wägeresultat ablesen. Ist das Wägegut schwerer als der Wägebereich, er- scheint im Display „Error“ (=Überlast).PCD-BA-d-1615 20

Leeren Wägebehälter auflegen, das Gewicht des Wäge- behälters wird angezeigt. TA R E

TARE-Taste drücken, die Nullanzeige erscheint. Das Ta- ragewicht bleibt so lange gespeichert, bis es gelöscht wird.

Wägegut einwiegen, das Nettogewicht wird angezeigt. Der Tariervorgang kann beliebige Male wiederholt werden, beispielsweise beim Einwiegen von mehreren Komponen- ten zu einer Mischung (Zuwiegen). Die Grenze ist dann er- reicht, wenn der gesamte Wägebereich ausgelastet ist. Nach Abnehmen des Wägebehälter erscheint das Gewicht des Wägebehälter als Minus-Anzeige. Das Taragewicht bleibt so lange gespeichert, bis es ge- löscht wird. Tara löschen TA R E

Waage entlasten und TARE-Taste drücken, die Nullanzei- ge erscheint.21 PCD-BA-d-1615

7.5 Pre-Tare-Funktion

Mit dieser Funktion wird das Gewicht eines Taragefäßes ge- speichert. Auch nach dem Aus-/Einschalten arbeitet die Waa- ge mit dem gespeicherten Tarawert weiter. Im Wägemodus Taragefäß auf die Wägeplatte stellen MODE-Taste wiederholt drücken bis „PtArE“ blinkend an- gezeigt wird. Mit SET-Taste das aktuelle Gewicht auf der Wägeplatte als PRE-TARE Wert speichern.

PRE-TARE Wert löschen MODE CAL

Waage entlasten und mit der TARE-Taste auf null stellen MODE-Taste wiederholt drücken bis „PtArE“ blinkend an- gezeigt wird. Mit SET-Taste bestätigen. Der PRE-TARE Wert wird ge- löscht, die Nullanzeige erscheint

7.6 Plus/Minus-Wägungen

Zum Beispiel zur Stückgewichtskontrolle, Fertigungskontrolle usw. Sollgewicht auf die Wägeplatte stellen und mit TARE-Taste tarieren. Sollgewicht abnehmen Prüflinge nacheinander auf die Wägeplatte stellen, jeweili- ge Abweichung zum Sollgewicht wird vorzeichenrichtig nach „+“ und „-“ angezeigt. Nach dem gleichen Verfahren können auch gewichtsglei- che Packungen, bezogen auf ein Sollgewicht, hergestellt werden. Zurück in den Wägemodus durch Drücken der TARE- Taste.PCD-BA-d-1615 22

Bei der Stückzählung können entweder Teile in einen Behälter eingezählt oder Teile aus einem Behälter herausgezählt wer- den. Um eine größere Menge von T eilen zählen zu können, muss mit einer kleinen Menge (Referenzstückzahl) das durch- schnittliche Gewicht pro Teil ermittelt werden. Je größer die Referenzstückzahl, desto höher ist die Zählge- nauigkeit. Die Referenz muss bei kleinen oder stark unter- schiedlichen Teilen besonders hoch gewählt werden. Je größer die Referenzstückzahl, desto genauer die Stückzäh- lung. Der Arbeitsablauf gliedert sich in vier Schritte: Wägebehälter tarieren Referenzstückzahl festlegen Referenzgewicht einwägen Stücke zählen Im Wägemodus MODE-Taste kurz drücken. Referenz- stückzahl „5 PCS “ wird blinkend angezeigt. Durch Mehrfachbetätigung der MODE-Taste können weite- re Referenzstückzahlen 5, 10, 20, 25 und 50 aufgerufen werden. So viele Zählteile auf die Wägeplatte stellen, wie die eingestellte Referenzstückzahl verlangt. Mit SET-Taste bestätigen. Ab hier befindet sich die Waage im Stückzähl-Modus und zählt alle Teile, die sich auf der Wägeplatte befinden.

• Zurück in den Wägemodus MODE-Taste drücken.

• Fehlermeldung „Er 1“ Mindeststückgewicht unterschritten, siehe Kap. 1 „Techni- sche Daten“. MODE-Taste drücken und Referenzbildung erneut starten.

• Tarieren Tarabehälter können auch bei der Stückzählung verwendet werden. Vor Beginn der Stückzählung Tarabehälter mit TARE- Taste austarieren.23 PCD-BA-d-1615

Nützlich, wenn man eine Mischung aus mehreren Komponen- ten in einen Tarabehälter einwiegt und am Schluss zur Kontrol- le das Summengewicht aller eingewogenen Komponenten be- nötigt (Netto-Total, d. h. ohne das Gewicht des Tarabehälters). Beispiel:

1. Tarabehälter auf die Wägeplatte stellen. TARE-Taste drü-

cken, die Nullanzeige erscheint.

2. Komponente einwiegen. SET-Taste drücken, die Nullan-

zeige erscheint. [] wird am linken Rand des Displays an- gezeigt.

3. Komponente einwiegen, SET-Taste drücken. Netto-Total

(Summengewicht von Komponenten und ) wird ange- zeigt.

4. SET-Taste erneut drücken, die Nullanzeige erscheint.

5. Komponente einwiegen, SET-Taste drücken. Netto-Total

(Summengewicht von Komponenten und und .) wird angezeigt. Rezeptur gegebenenfalls zum gewünschten Endwert auffül- len. Für jede weitere Komponente Schritt 4-5 wiederholen. Zurück in den Wägemodus durch Drücken der TARE- Taste.PCD-BA-d-1615 24

7.9 Prozentbestimmung

Die Prozentbestimmung ermöglicht die Gewichtsanzeige in Prozent, bezogen auf ein Referenzgewicht, das 100 % ent- spricht. Im Wägemodus MODE-Taste wiederholt drücken, bis „100 %“ blinkend angezeigt wird. Referenzgewicht, das 100 % entspricht auflegen. Mit SET-Taste Referenz speichern. Wenn Anzeige aufhört zu blinken, Referenzgewicht abnehmen. Wägegut auflegen. Das Gewicht der Probe wird in Prozent, bezogen auf das Referenzgewicht, angezeigt. Zurück in den Wägemodus durch Drücken der MODE-Taste.25 PCD-BA-d-1615 8 Menü

8.1 Navigation im Menü

Einstieg ins Menü Im Wägemodus PRINT-Taste gedrückt halten, bis „Unit“ angezeigt wird. P R IN T

Menüpunkte anwählen Mit der MODE-Taste lassen sich die ein- zelnen Menüpunkte der Reihe nach an- wählen. MODE CAL

Einstellungen ändern

Angewählten Menüpunkt mit SET-Taste bestätigen, die aktuelle Einstellung wird angezeigt.

Mit der MODE-Taste lässt sich die Ein- stellung ändern. Bei jedem Drücken der MODE-Taste wird die nächste Einstel- lung angezeigt, siehe Kap.8.2 „Menü- Übersicht“.

1. Änderung eines Menüpunktes

speichern und Menü verlassen SET -Taste drücken, die Waage kehrt in den Wägemodus zurück.

2. Einstellung mehrerer Menüpunkte

Angewählten Menüpunkt mit SET-Taste bestätigen, die aktuelle Einstellung wird angezeigt.

Mit der MODE-Taste Einstellung ändern.

TARE-Taste drücken „Exit“ wird ange- zeigt.

Entweder Mit SET-Taste (Ja) bestätigen, „StorE“ wird angezeigt. Speichern (SET-Taste) bzw. Verwerfen (PRINT-Taste) und Me- nü verlassen, oder PRINT-Taste (Nein) drücken und Ände- rungen an weiteren Menüpunkten wie oben beschrieben vornehmen

SET M27 PCD-BA-d-1615 Speichern/verwerfen und Menü verlassen

Entweder Durch Drücken der SET-Taste (Ja) die vorgenommenen Änderungen abspei- chern. Die Waage kehrt automatisch in den Wägemodus zurück. oder

Zum Verwerfen der Änderungen PRINT- Taste (Nein) drücken. Die Waage kehrt automatisch in den Wägemodus zurück.

Funktionsbeschreibung

Funktion Parameter Beschreibung der Auswahlmöglichkeiten

Wägeeinheiten- umschaltung (siehe Kap. 8.3.1) UNIT

Momme Tol Tola FFA Frei wählbarer Faktor Datenübertragungs- modus (siehe Kap. 8.4.1)

rE CR* Datenausgabe über Fernsteu- erbefehle (s. Kap. 9.3) Pr PC Datenausgabe durch Drücken der PRINT-Taste (s. Kap. 9.3) AU PC Kontinuierliche Datenausgabe (s. Kap. 9.3) bA Pr Ausgabe auf Barcode-Drucker (s. Kap. 9.4) AU Pr Autom. Datenausgabe stabiler Wägewerte (s. Kap. 9.3) Auswahl Druckausgabe (siehe Kap. 8.4.2) LAPr Hdr* Ausgabe der Kopfzeilen GrS Ausgabe des Gesamtgewichts Net Ausgabe des Nettogewichts tAr Ausgabe des Taragewichts N7E Ausgabe des gespeicherten Gewichts PCS Ausgabe der Stückzahl AUJ Ausgabe des Stückgewichts Rqt Ausgabe der Referenzstückzahl FFd Ausgabe eines Seitenvorschubs bei Start Druckausgabe FFE Ausgabe eines Seitenvorschubs bei Ende Druckausgabe29 PCD-BA-d-1615 Baudrate (siehe Kap. 8.4.4) bAUd

Auto off (Batteriebetrieb), siehe (Kap. 5.4)

on* Automatische Abschaltfunktion nach 3 min ohne Laständerung ein off Automatische Abschaltfunktion nach 3 min ohne Laständerung aus Auto Zero (siehe Kap. 8.3.2)

on* ein off aus Auswahl Justiergewicht (siehe Kap. 8.3.3) CAL

Filterfunktion (siehe Kap. 8.3) StAbiL

langsame Anzeige Linearisierung (s. Kap. 5.7) LinEAr *modellabhängig Hinterleuchtung der An- zeige, (siehe Kap. 8.3.5)

on* Hinterleuchtung eingeschaltet off Hinterleuchtung ausgeschaltet

Hinterleuchtung schaltet sich 10 Sekunden nach Erreichen eines stabilen Wägewertes automatisch ab Tierwägefunktion (siehe Kap. 8.3.6)

Zeitspanne 3 Sekunden

Zeitspanne 5 Sekunden

Zeitspanne 10 Sekunden

Zeitspanne 15 Sekunden Fußtaster (siehe Kap. 8.3.7) FOOt S tAr Waage tarieren durch Drücken des Fußtasters

Wägewert drucken durch Betä- tigen des Fußtasters Rücksetzen auf Werks- einstellung (siehe Kap.

8.3 Beschreibung einzelner Menüpunkte

Im Wägemodus PRINT-Taste gedrückt halten, bis [Unit] ange- zeigt wird. SET-Taste drücken, die eingestellte Einheit wird angezeigt. Mit der MODE-Taste kann zwischen den verschiedenen Einhei- ten (siehe nachfolgendeTabelle) gewählt werden. Ausgewählte Einheit mit SET-Taste bestätigen.

Anzeige Umrechnungsfaktor * 1 g =

Grain (modellabhängig)

Carat (modellabhängig)

Frei wählbarer Faktor*) FFA xx.xx

*) Eingabe Umrechnungsfaktor Wie oben beschrieben, MODE-Taste wiederholt drücken bis „FFA“ angezeigt wird. Zur Eingabe des Faktors SET-Taste drücken, die aktive Stelle blinkt. Mit der MODE-Taste wird der angezeigte Wert um 1 erhöht, mit der PRINT-Taste um 1 verringert. Mit der TARE-Taste Auswahl der Ziffer nach links. Eingabe mit SET-Taste bestätigen. Durch nochmaliges Drücken der SET-Taste wird der „Frei wähl- barer Faktor“ als aktuelle Wägeeinheit übernommen.31 PCD-BA-d-1615

8.3.2 Dosierung und Zero-tracking

Mit der Auto-Zero-Funktion werden kleine Gewichtsschwankun- gen automatisch tariert. Werden kleine Mengen vom Wägegut entnommen oder zuge- führt, so können durch die in der Waage vorhandene „Stabilitäts- kompensation“ falsche Wägeergebnisse angezeigt werden! (Bei- spiel: Langsames Herausfließen von Flüssigkeiten aus einem auf der Waage befindlichen Behälter). Bei Dosierungen mit kleinen Gewichtsschwankungen empfiehlt es sich daher, diese Funktion auszuschalten. Bei ausgeschaltetem Zero-Tracking wird die Waagenanzeige jedoch unruhiger. Im Wägemodus PRINT-Taste gedrückt halten, bis „Unit“ an- gezeigt wird. MODE-Taste wiederholt drücken bis „tr“ angezeigt wird. Mit SET-Taste bestätigen, die aktuelle Einstellung wird ange- zeigt. Mit MODE-Taste gewünschte Einstellungen auswählen.

tr on Funktion aktiviert

tr off Funktion deaktiviert Auswahl mit SET-Taste bestätigen.PCD-BA-d-1615 32

8.3.3 Auswahl Justiergewicht

Bei der Modellreihe KERN PCD kann das Justiergewicht aus vorgegebenen Nennwerten gewählt werden (siehe nachfolgende Tabelle, Werkseinstellung grau unterlegt). Um messtechnisch hochwertige Wägeergebnisse zu erlan gen, ist die Auswahl eines möglichst hohen Nennwertes zu emp fehlen. Als Option können die nicht beigegebenen Justiergewichte von KERN bezogen wer- den. Im Wägemodus PRINT-Taste gedrückt halten, bis [Unit] an- gezeigt wird. MODE-Taste wiederholt drücken bis „CAL“ angezeigt wird. Mit SET-Taste bestätigen, die aktuelle Einstellung wird ange- zeigt. Mit MODE-Taste gewünschte Einstellungen auswählen. Auswahl mit SET-Taste bestätigen.

Mögliche Justierpunkte: Justiergewicht PCD 250-3 PCD 300-3 PCD 2500-2 PCD 3000-2

8.3.4 Filterfunktion

(Beispiel) Unter diesem Menüpunkt kann die Waage an bestimmte Um- gebungsbedingungen und Messzwecke angepasst werden.

Im Wägemodus PRINT-Taste gedrückt halten, bis [Unit] angezeigt wird.

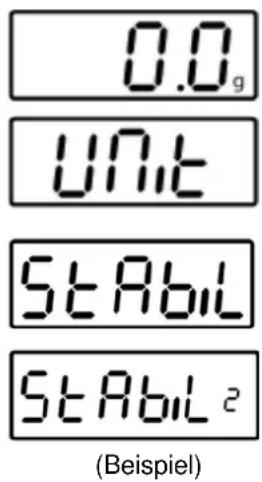

MODE-Taste wiederholt drücken bis „StAbiL“ angezeigt wird. Mit SET-Taste bestätigen, die aktuelle Einstellung wird an- gezeigt. Mit MODE-Taste gewünschte Einstellungen auswählen.

Filter 1: Waage reagiert empfindlich und schnell, ruhiger Aufstellungsort.

Filter 2: Waage reagiert normal, normaler Aufstellungsort

Filter 3: Waage reagiert unempfindlich aber langsam, unruhiger Aufstel- lungsort.

Auswahl mit SET-Taste bestätigen.PCD-BA-d-1615 34

8.3.5 Hinterleuchtung der Anzeige

Im Wägemodus PRINT-Taste gedrückt halten, bis „Unit“ an- gezeigt wird. MODE-Taste wiederholt drücken bis „bl“ angezeigt wird. Mit SET-Taste bestätigen, die aktuelle Einstellung wird ange- zeigt. Mit MODE-Taste gewünschte Einstellungen auswählen.

Hinterleuchtung eingeschaltet Kontrastreiche Anzeige, die auch im Dunkeln abgelesen werden kann.

off Hinterleuchtung ausgeschaltet

Hinterleuchtung schaltet sich 10 Sekunden nach Erreichen eines stabilen Wägewertes automatisch ab Batterieschonung

Auswahl mit SET-Taste bestätigen.35 PCD-BA-d-1615

8.3.6 Tierwägefunktion

Die Tierwägefunktion kann bei unruhigen Wägungen eingesetzt werden. Während einer festgelegten Zeitspanne wird der Mittel- wert der Wägeresultate gebildet. Je unruhiger das Wägegut ist, desto länger sollte die Zeitspanne gewählt werden. Im Wägemodus PRINT-Taste gedrückt halten, bis „Unit“ ange- zeigt wird. MODE-Taste wiederholt drücken bis „ANL“ angezeigt wird. Mit SET-Taste bestätigen, die aktuelle Einstellung wird ange- zeigt. Mit MODE-Taste gewünschte Einstellungen auswählen

ANL 3 Zeitspanne 3 Sekunden

ANL 5 Zeitspanne 5 Sekunden

ANL 10 Zeitspanne 10 Sekunden

ANL 15 Zeitspanne 15 Sekunden

ANL off Tierwägung nicht aktiv

Auswahl mit SET-Taste bestätigen. Wägegut (Tier) auf die Wägeplatte stellen und SET-Taste be- tätigen. In der Anzeige läuft ein „Countdown“. Der Mittelwert der Wägeresultate wird angezeigt und bleibt in der Anzeige stehen. Mit der SET-Taste kann zwischen Tierwägen und normalem Wägen gewechselt werden. Mit der SET-Taste wird die Wägezyklus für die Tierwägung erneut gestartet.PCD-BA-d-1615 36

Der Fußtaster dient zur Übermittlung der Wägewerte an einen Drucker oder einen PC. Alternativ kann auch tariert werden. Anschluß und Bedienung entnehmen Sie bitte der, dem Fußtaster beigelegten Be- triebsanleitung.

8.3.8 Rücksetzen auf Werkseinstellung

Mit dieser Funktion werden alle Waageneinstellungen auf Werks- einstellungen zurückgesetzt. Im Wägemodus PRINT-Taste gedrückt halten, bis „Unit“ ange- zeigt wird. MODE-Taste wiederholt drücken bis „rSt“ angezeigt wird. Mit SET-Taste bestätigen, die aktuelle Einstellung wird ange- zeigt. Mit MODE-Taste gewünschte Einstellungen auswählen

rSt yes Waage wird auf Werkseinstellung zurückgesetzt

Waage bleibt in individueller Einstellung

Auswahl mit SET-Taste bestätigen. Die Waage kehrt zurück in den Wägemodus.37 PCD-BA-d-1615

8.4 Schnittstellenparameter

Die Datenausgabe erfolgt über Schnittstelle RS 232 C. Allgemeines Voraussetzung für die Datenübertragung zwischen Waage und einem Peripheriege- rät (z.B. Drucker, PC ...) ist, dass beide Geräte auf dieselben Schnittstellenparame- ter (z.B. Baudrate, Übertragungsmodus ...) eingestellt sind.

8.4.1 Datenübertragungsmodus

Im Wägemodus PRINT-Taste gedrückt halten, bis „Unit“ ange- zeigt wird. MODE-Taste wiederholt drücken bis „Pr“ angezeigt wird. Mit SET-Taste bestätigen, die aktuelle Einstellung wird ange- zeigt. Mit MODE-Taste gewünschte Einstellungen auswählen

rE CR Datenausgabe über Fernsteuerbefehle

Pr PC Datenausgabe durch Drücken der PRINT-Taste

AU PC Kontinuierliche Datenausgabe

bA Pr Ausgabe auf Barcode-Drucker

AU Pr Autom. Datenausgabe stabiler Wägewerte

Auswahl mit SET-Taste bestätigen. Die Waage kehrt in den Wägemodus zurück.PCD-BA-d-1615 38

Mit dieser Funktion wird selektiert, welche Daten über die RS232C gesendet werden (gilt nicht für der Datenübertragungsmodus BAPr ). Im Wägemodus PRINT-Taste gedrückt halten, bis „Unit“ ange- zeigt wird. MODE-Taste wiederholt drücken bis „LAPr“ angezeigt wird. Mit SET-Taste bestätigen, die aktuelle Einstellung wird ange- zeigt. Mit MODE-Taste gewünschten Ausgabeparameter auswählen

Hdr Ausgabe der Kopfzeilen

GrS Ausgabe des Gesamtgewichts

Net Ausgabe des Nettogewichts

tAr Ausgabe des Taragewichts

N7E Ausgabe des gespeicherten Gewichts

PCS Ausgabe der Stückzahl

AUJ Ausgabe des Stückgewichts

Rqt Ausgabe der Referenzstückzahl

FFd Ausgabe eines Seitenvorschubs bei Start Druckausgabe

FFE Ausgabe eines Seitenvorschubs bei Ende Druckausgabe

Auswahl mit SET-Taste bestätigen, der aktuelle Status (on / off) wird angezeigt. Mit MODE- und PRINT-Taste wird der Status geändert „on

off“. Auswahl mit SET-Taste bestätigen. Die Waage kehrt in den Wägemodus zurück.

Auf diese Weise kann der Benutzer sich seinen eigenen Datenblock konfigurieren, der dann an einen Drucker oder PC gesendet wird.39 PCD-BA-d-1615

8.4.3 Ausdruckbeispiel

Seitenvorschub bei Start line1

Ausgabe der Kopfzeilen line 2

gespeichertes Gewicht

2 pcs Referenzstückzahl

Seitenvorschub bei Ende

Die Baudrate bestimmt die Geschwindigkeit der Übertragung über die Schnittstelle, 1 Baud = 1 Bit/Sekunde. Im Wägemodus PRINT-Taste gedrückt halten, bis „Unit“ ange- zeigt wird. MODE-Taste wiederholt drücken bis „bAUd“ angezeigt wird. Mit SET-Taste bestätigen, die aktuelle Einstellung wird ange- zeigt. Mit MODE-Taste gewünschte Einstellungen auswählen

Auswahl mit SET-Taste bestätigen. Die Waage kehrt zurück in den Wägemodus.PCD-BA-d-1615 40 9 Datenausgang RS 232 C

9.1 Technische Daten

8-bit ASCII Code 1 Startbit, 8 Datenbits, 1 Stopbits, kein Paritätsbit Baudrate wählbar auf 1200, 2400, 4800 , 9600 und 19200 Baud Miniatur-Stecker notwendig (9 pol D-Sub) Bei Betrieb mit Schnittstelle ist der fehlerfreie Betrieb nur mit dem entsprechen- den KERN- Schnittstellenkabel (max. 2m) sichergestellt

9.2 Pinbelegung der Waagenausgangsbuchse

9.3 Beschreibung des Datentransfers

Pr PC: PRINT-Taste drücken, bei stabilem Gewicht wird das Format aus LAPR übertragen. a. Format für stabile Werte für Gewicht/Stückzahl/Prozentangabe

b. Format im Fehlerfall

AU Pr: Sobald der Wägewert stabil ist, wird das Format aus LAPR automatisch übertragen. c. Format für stabile Werte für Gewicht/Stückzahl/Prozentangabe

d. Format im Fehlerfall

AU PC: Wägewerte werden automatisch und kontinuierlich gesendet, unabhängig davon, ob der Wert stabil oder instabil ist.

e. Format für stabile Werte für Gewicht/Stückzahl/Prozentangabe

f. Format im Fehlerfall

g. Format für instabile Werte für Gewicht/Stückzahl/Prozentangabe

LFPCD-BA-d-1615 42 rE Cr: Fernsteuerkommandos s/w/t werden von der Fernsteuereinheit zu der Waage als ASCII-Code gesendet. Nachdem die Waage die s/w/t-Kommandos erhalten hat, sendet sie die nachfolgenden Daten. Dabei ist zu beachten, dass die folgenden Fernsteuerkommandos ohne nachfol- gendes CR LF gesendet werden müssen.

Funktion: Stabiler Wägewert für das Gewicht wird über RS232- Schnittstelle gesendet

Funktion: Wägewert für das Gewicht (stabil oder instabil) wird über RS232-Schnittstelle gesendet

Funktion: Es werden keine Daten gesendet, die Waage führt die Tara-Funktion aus.

h. Format für stabile Werte für Gewicht/Stückzahl/Prozentangabe

i. Format im Fehlerfall

j. Format für instabile Werte für Gewicht/Stückzahl/Prozentangabe

9.4 Ausgabe auf Barcode-Drucker

Der Datenübertragungsmodus ist auf „BA Pr“ zu stellen ( s. Kap. 8.4.1). Als Barcode-Drucker ist das Zebra-Drucker Modell LP2824 vorgesehen. Dabei ist zu beachten, dass das Ausgabeformat der Waage fest definiert ist und nicht geändert werden kann. Das Druckformat ist im Drucker gespeichert. D.h. bei einem Defekt kann der Drucker nicht gegen einen fabrikneuen ausgetauscht werden, sondern es muss bei KERN zuvor die entsprechende Software aufgespielt werden. Der Zebra-Drucker und die Waage sind im ausgeschalteten Zustand mit dem mitge- lieferten Schnittstellenkabel zu verbinden. Nach dem Einschalten beider Geräte und Erreichen der Betriebsbereitschaft, wird jeweils beim Drücken der PRINT-Taste ein Etikett ausgedruckt. M Leerzeichen oder M S Leerzeichen oder negatives Vorzeichen (-)

10 numerische ASCII-Codes für Gewichtswerte einschließlich Dezi- malstelle oder Leerzeichen

3 ASCII-Codes für Wägeeinheit Stk. / % / oder Leerzeichen B Leerzeichen E, o, r ASCII-Code oder “E, o, r” CR Carriage Return LF (Line Feed)PCD-BA-d-1615 44 10 Wartung, Instandhaltung, Entsorgung

Vor allen Wartungs -, Reinigungs- und Reparaturarbeiten das Gerät von der B etriebsspannung trennen. Keine aggressiven Reinigungsmittel (Lösungsmittel o.Ä.) benutzen, sondern nur ein mit milder Seifenlauge angefeuchtetes Tuch. Darauf achten, dass keine Flüssigkeit in das Gerät eindringt und mit einem trockenen, weichen Tuch nachreiben. Edelstahlteile mit einem weichen und mit einem für Edelstahl geeigneten Reini- gungsmittel getränkten Lappen reinigen. Für Edelstahlteile keine Reinigungsmittel verwenden, die Natronlauge, Essig-, Salz-, Schwefel-, oder Zitronensäure enthalten. Keine Metallbürsten oder Putzschwämme aus Stahlwolle verwenden, da dies Oberflächenkorrosion verursacht.

10.2 Wartung, Instandhaltung

Das Gerät darf nur von geschulten und von KERN autorisierten Servicetech- nikern geöffnet werden. Sicherstellen, dass die Waage regelmäßig kalibriert wird, s. Kap. Prüfmittel- überwachung.

Die Entsorgung von Verpackung und Gerät ist vom Betreiber nach gültigem nationa- lem oder regionalem Recht des Benutzerortes durchzuführen.45 PCD-BA-d-1615 11 Kleine Pannenhilfe Bei einer Störung im Programmablauf sollte die Waage kurz ausgeschaltet und vom Netz getrennt werden. Der Wägevorgang muss dann wieder von vorne begonnen werden. Hilfe: Störung Mögliche Ursache Die Gewichtsanzeige leuchtet nicht.

• Die Waage ist nicht eingeschaltet.

Die Verbindung zum Netz ist unterbrochen (Netzkabel nicht eingesteckt/defekt).

• Die Netzspannung ist ausgefallen.

• Die Batterie ist falsch eingelegt oder leer.

• Es ist keine Batterie eingelegt.

Die Gewichtsanzeige ändert sich fortwährend

• Luftzug/Luftbewegungen

• Vibrationen des Tisches/Bodens

• Die Wägeplatte hat Berührung mit Fremd- körpern.

• Elektromagnetische Felder/ Statische Auf- ladung (anderen Aufstellungsort wählen/ falls möglich störendes Gerät ausschal- ten) Das Wägeergebnis ist offensichtlich falsch

• Die Waagenanzeige steht nicht auf Null

• Die Justierung stimmt nicht mehr.

• Es herrschen starke Temperaturschwan- kungen.

• Elektromagnetische Felder / Statische Aufladung (anderen Aufstellungsort wäh- len/ falls möglich, störendes Gerät aus- schalten). Beim Auftreten anderer Fehlermeldungen Waage aus- und nochmals einschalten. Bleibt Fehlermeldung erhalten, Hersteller benachrichtigen.PCD-BA-d-1615 46 12 Konformitätserklärung

Die aktuelle EG/EU-Konformitätserklärung finden Sie online unter:

www.kern-sohn.com/ce47 PCD-BA-d-1615 Hinweis gemäß Batterieverordnung – BattV QYP 05 (Rev. 1.0)

Nur gültig für Deutschland! Im Zusammenhang mit dem Vertrieb von Batterien und Akkus sind wir als Händler gemäß Batterieverordnung verpflichtet, Endverbraucher auf folgendes hinzuweisen:

Endverbraucher sind zur Rückgabe gebrauchter Batterien/Akkus gesetzlich ver- pflichtet. Batterien /Akkus können nach Gebrauch in kommunalen Sammelstellen oder im Handel zurückgegeben werden. Dabei muss das übliche Gebrauchsende der Batterien/Akkus erreicht sein, ansons- ten muss Vorsorge gegen Kurzschluss getroffen werden.

Schadstoffhaltige Batterien sind mit einem Zeichen, bestehend aus einer durch- gestrichenen Mülltonne und dem chemischen Symbol (Cd = Cadmium, Hg = Quecksilber, oder Pb = Blei) des für die Einstufung als schadstoffhaltig aus- schlaggebenden Schwermetalls versehen.

Schadstoffarme Batterien nur mit einer durchgestrichenen Mülltonne.

Die Rückgabemöglichkeit beschränkt sich auf Batterien der Art, die wir in unserem Sortiment führen oder geführt haben, sowie auf die Menge, deren sich Endverbrau- cher üblicherweise entledigen.2 PCD-BA-e-1615
