BEDIENUNGSANLEITUNG IAN 384896 Playtive

Wragekamp 6 • DE-22397 Hamburg GERMANY 01/2022 Delta-Sport-Nr.: NT-9749

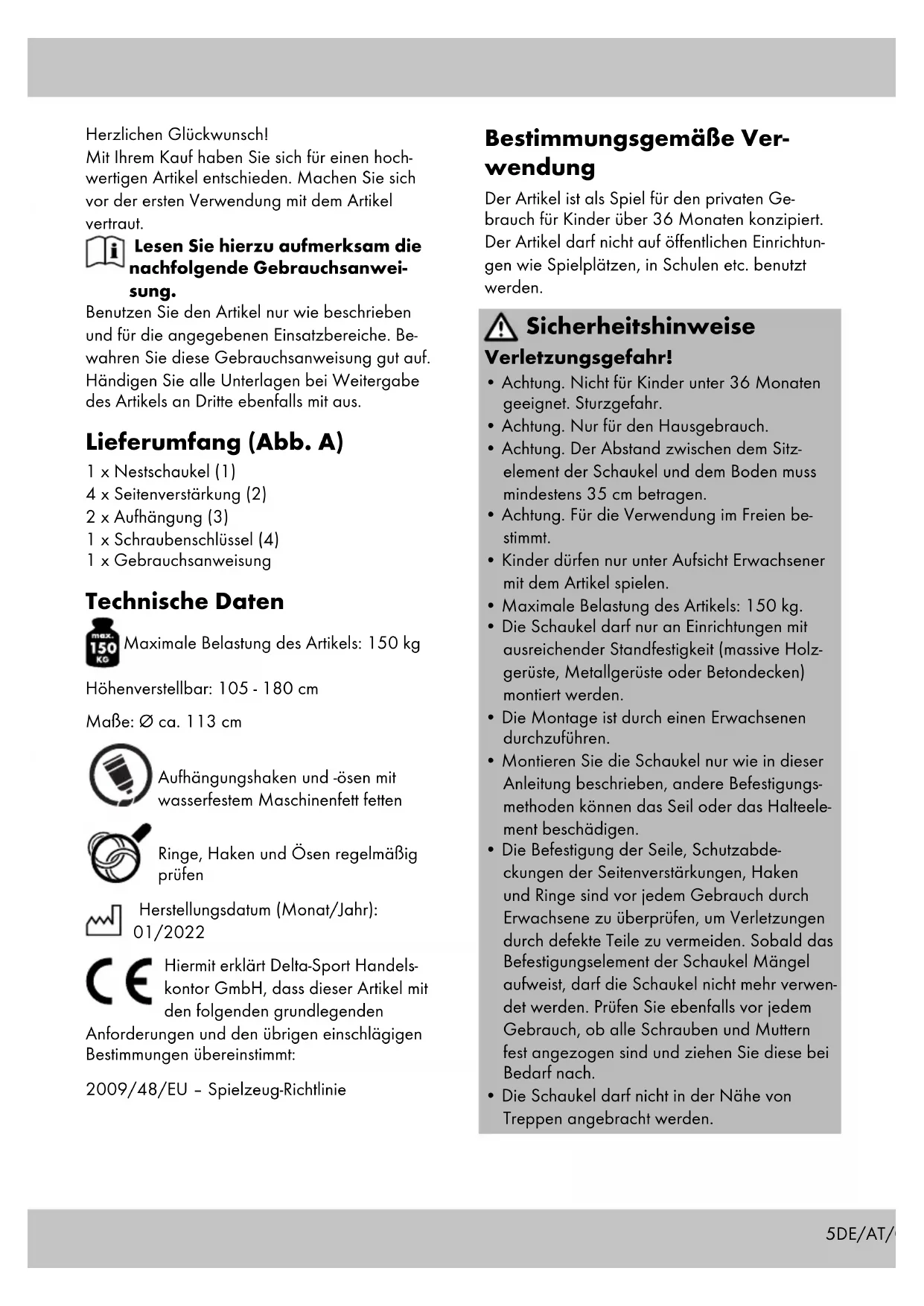

F5DE/AT/CH Herzlichen Glückwunsch! Mit Ihrem Kauf haben Sie sich für einen hoch- wertigen Artikel entschieden. Machen Sie sich vor der ersten Verwendung mit dem Artikel vertraut. Lesen Sie hierzu aufmerksam die nachfolgende Gebrauchsanwei- sung. Benutzen Sie den Artikel nur wie beschrieben und für die angegebenen Einsatzbereiche. Be- wahren Sie diese Gebrauchsanweisung gut auf. Händigen Sie alle Unterlagen bei Weitergabe des Artikels an Dritte ebenfalls mit aus. Lieferumfang (Abb. A) 1 x Nestschaukel (1) 4 x Seitenverstärkung (2) 2 x Aufhängung (3) 1 x Schraubenschlüssel (4) 1 x Gebrauchsanweisung Technische Daten Maximale Belastung des Artikels: 150 kg Höhenverstellbar: 105 - 180 cm Maße: Ø ca. 113 cm Aufhängungshaken und -ösen mit wasserfestem Maschinenfett fetten Ringe, Haken und Ösen regelmäßig prüfen Herstellungsdatum (Monat/Jahr): 01/2022 Hiermit erklärt Delta-Sport Handels- kontor GmbH, dass dieser Artikel mit den folgenden grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen übereinstimmt: 2009/48/EU – Spielzeug-Richtlinie Bestimmungsgemäße Ver- wendung Der Artikel ist als Spiel für den privaten Ge- brauch für Kinder über 36 Monaten konzipiert. Der Artikel darf nicht auf öffentlichen Einrichtun- gen wie Spielplätzen, in Schulen etc. benutzt werden. Sicherheitshinweise Verletzungsgefahr!

• Achtung. Nicht für Kinder unter 36 Monaten geeignet. Sturzgefahr.

• Achtung. Nur für den Hausgebrauch.

• Achtung. Der Abstand zwischen dem Sitz- element der Schaukel und dem Boden muss mindestens 35 cm betragen.

• Achtung. Für die Verwendung im Freien be- stimmt.

• Kinder dürfen nur unter Aufsicht Erwachsener mit dem Artikel spielen.

• Maximale Belastung des Artikels: 150 kg.

• Die Schaukel darf nur an Einrichtungen mit ausreichender Standfestigkeit (massive Holz- gerüste, Metallgerüste oder Betondecken) montiert werden.

• Die Montage ist durch einen Erwachsenen durchzuführen.

• Montieren Sie die Schaukel nur wie in dieser Anleitung beschrieben, andere Befestigungs- methoden können das Seil oder das Halteele- ment beschädigen.

• Die Befestigung der Seile, Schutzabde- ckungen der Seitenverstärkungen, Haken und Ringe sind vor jedem Gebrauch durch Erwachsene zu überprüfen, um Verletzungen durch defekte Teile zu vermeiden. Sobald das Befestigungselement der Schaukel Mängel aufweist, darf die Schaukel nicht mehr verwen- det werden. Prüfen Sie ebenfalls vor jedem Gebrauch, ob alle Schrauben und Muttern fest angezogen sind und ziehen Sie diese bei Bedarf nach.

• Die Schaukel darf nicht in der Nähe von Treppen angebracht werden.6 DE/AT/CH

1. Wählen Sie eine ebene und saubere Fläche

mit genügend Platz aus, um den Artikel aufzubauen.

2. Legen Sie die Nestschaukel (1) ausgebreitet

3. Führen Sie die vier Seitenverstärkungen (2)

durch die Laschen am Nestschaukelrand. Ach- ten Sie beim Einlegen der Seitenverstärkungen darauf, dass je ein dünnes Ende zu einem dicken Ende zeigt.

4. Stecken Sie die vier Seitenverstärkungen

zusammen. Die Bohrlöcher von jeweils zwei Seitenverstärkungen müssen exakt übereinan- derliegen (Abb. B).

5. Lösen Sie die vormontierten Muttern an den

Aufhängungen (3) und entfernen Sie diese sowie je eine Unterlegscheibe.

6. Stecken Sie je einen Haken mit der verblie-

benen Unterlegscheibe von oben durch ein Bohrloch.

7. Setzen Sie die zweite Unterlegscheibe von

8. Fixieren Sie den Haken mit je einer Mutter

(Abb. C). Befestigen Sie die Schaukel nur an Einrichtun- gen, bei denen Sie mit absoluter Sicherheit eine ausreichende Festigkeit garantieren können. Ver- wenden Sie zur Montage mind. 10 mm starke und marktübliche Schaukelhaken mit Siche- rungsfunktion, um ein unbeabsichtigtes Lösen zu verhindern. In Holzbalken muss die Befestigung komplett durch das Holz gesteckt sein und von oben gekontert werden, um eine ausreichend sichere Verbindung zu erreichen. Unterschiedliche Befesti- gungshaken Befestigen Sie das Schaukelelement nur an geeigneten Halterungen. Diese sind: Nr. 1: geschlossene Halterungsösen, die über einen Karabinerhaken an den Schaukelelemen- ten befestigt werden (Abb. D).

• Befestigen Sie die Schaukel mit so viel Platz zu anderen Gegenständen, dass niemand verletzt werden kann. Beachten Sie dabei den Radius, den die Schaukel beim Schwingen erreicht.

• Achten Sie darauf, dass sich im Schaukelbe- reich keine kantigen oder harten Gegenstän- de befinden.

• Befestigen Sie die Schaukel nicht über Beton, Asphalt oder sonstigen harten Oberflächen.

• Verwenden Sie für die jeweilige Montage in Holz- oder Metallgerüsten sowie in Betonde- cken geeignetes Befestigungsmaterial (siehe Montage der Schaukel).

• Bei der Befestigung in Holzgerüsten bzw. Holzbalken muss der Befestigungshaken kom- plett durch das Holz gesteckt und von oben mit einer Mutter gekontert werden.

• Achten Sie darauf, dass Ihr Kind bei der Verwendung des Artikels keinen Helm oder Kleidung mit Kordeln trägt, da diese sich ver- fangen und das Kind sich verletzten könnte.

• Nicht von dem Artikel abspringen, solange dieser schwingt. Erst absteigen, wenn der Artikel zum Stillstand gekommen ist.

• Achten Sie auf genügend Platz zu Gegen- ständen und anderen Personen, damit niemand verletzt werden kann.

• Der Artikel sollte einen angemessenen Sicher- heitsabstand von mindestens 2 m zu Gebäu- den, Treppen, Zäunen, Mauern, Gewässern, überhängenden Ästen, Wäscheleinen, elektrischen Leitungen und anderen Hindernis- sen haben.

• Beachten Sie, dass sich der Artikel bei starker Sonneneinstrahlung erhitzen kann.

• An dem Artikel dürfen keine technischen Änderungen vorgenommen werden. Montage der Schaukel Fetten Sie die metallenen Aufhängungs- ringe der Nestschaukel sowie Ihre kundenseitigen Aufhängungshaken, die ständiger Reibung ausgesetzt sind, vor dem ersten Gebrauch mit handelsübli- chem wasserfesten Maschinenfett ein.7DE/AT/CH Nr. 2: marktüblicher Schaukelhaken mit Siche- rungsfunktion, um ein unbeabsichtigtes Lösen zu verhindern (Abb. E). Hinweis! Das Auge der Halterungsösen (1) muss quer zur Schaukelrichtung angebracht werden, damit das Befes- tigungselement der Schaukel bei der Nutzung nicht zu stark beschädigt wird. Höheneinstellung des Schau- kelelements Durch den Ring am oberen Ende der Schau- kel kann die Höhe der Sitzauflage eingestellt werden. Nachdem Sie die Länge des Seils eingestellt haben, zieht es sich bei Belastung wieder fest (Abb. F). Stellen Sie die Länge der beiden Seile so ein, dass sich die Schaukel in absoluter Waage befindet. Wartung (Abb. G) Überprüfen Sie Ringe, Haken und Ösen des Artikels regelmäßig auf einwandfreien Zustand und fetten Sie die Artikel-Aufhängungsringe sowie Ihre kundenseitigen Aufhängungshaken wiederkehrend mit handelsüblichem wasserfes- tem Maschinenfett ein. Alternativ können Sie ein Kettenhaftfett nutzen. Lagerung, Reinigung Lagern Sie den Artikel bei Nichtbenutzung immer trocken und sauber bei Raumtemperatur. Nur mit Wasser reinigen und anschließend mit einem Reinigungstuch trockenwischen. WICHTIG! Nie mit scharfen Reinigungsmitteln reinigen. Hinweise zur Entsorgung Entsorgen Sie den Artikel und die Verpackungs- materialien entsprechend aktueller örtlicher Vorschriften. Verpackungsmaterialien, wie z. B. Folienbeutel, gehören nicht in Kinderhände. Be- wahren Sie das Verpackungsmaterial für Kinder unerreichbar auf. Entsorgen Sie den Artikel und die Verpackung umweltschonend. Der Recycling-Code dient der Kennzeich- nung verschiedener Materialien zur Rückführung in den Wiederverwertungs- kreislauf (Recycling). Der Code besteht aus dem Recyclingsymbol – das den Verwertungskreislauf widerspiegeln soll – und einer Nummer, die das Material kennzeichnet. Hinweise zur Garantie und Serviceabwicklung Der Artikel wurde mit großer Sorgfalt und unter ständiger Kontrolle produziert. DELTA-SPORT HANDELSKONTOR GmbH räumt privaten End- kunden auf diesen Artikel drei Jahre Garantie ab Kaufdatum (Garantiefrist) nach Maßgabe der folgenden Bestimmungen ein. Die Garantie gilt nur für Material- und Verarbeitungsfehler. Die Garantie erstreckt sich nicht auf Teile, die der normalen Abnutzung unterliegen und deshalb als Verschleißteile anzusehen sind (z. B. Batte- rien) sowie nicht auf zerbrechliche Teile, z. B. Schalter, Akkus oder Teile, die aus Glas gefertigt sind. Ansprüche aus dieser Garantie sind ausge- schlossen, wenn der Artikel unsachgemäß oder missbräuchlich oder nicht im Rahmen der vor- gesehenen Bestimmung oder des vorgesehenen Nutzungsumfangs verwendet wurde oder Vorga- ben in der Anleitung/Anweisung nicht beachtet wurden, es sei denn, der Endkunde weist nach, dass ein Material- oder Verarbeitungsfehler vorliegt, der nicht auf einem der vorgenannten Umstände beruht. Ansprüche aus der Garantie können nur innerhalb der Garantiefrist unter Vorlage des Originalkassenbelegs geltend gemacht werden. Bitte bewahren Sie deshalb den Originalkassen- beleg auf. Die Garantiefrist wird durch etwaige Reparaturen aufgrund der Garantie, gesetzlicher Gewährleistung oder Kulanz nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Bitte wenden Sie sich bei Beanstandungen zunächst an die untenstehende Service-Hotline oder setzen Sie sich per E-Mail mit uns in Verbin- dung. Liegt ein Garantiefall vor, wird der Artikel von uns – nach unserer Wahl – für Sie kostenlos repariert, ersetzt oder der Kaufpreis erstattet.8 DE/AT/CH Weitere Rechte aus der Garantie bestehen nicht. Ihre gesetzlichen Rechte, insbesondere Gewähr- leistungsansprüche gegenüber dem jeweiligen Verkäufer, werden durch diese Garantie nicht eingeschränkt. IAN: 384896_2107 Service Deutschland Tel.: [phone] E-Mail: [e-mail] Service Österreich Tel.: [phone] (0,15 EUR/Min.) E-Mail: [e-mail] Service Schweiz Tel.: [phone] (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.) E-Mail: [e-mail]9GB/IE Correct use The article is designed for private use for children over the age of 36 months. The article may not be used in public facilities such as play- grounds or in schools. Safety notes Risk of injury!
