Einführung
Dieses Benutzerhandbuch gehardt optionales, mit Canon-Kameras kompatibles Zubehör. Es enthalt Informationen zum Gebrauch des Zubehörs und zu dessen Kompatibilität sowie technische Daten. Beachten Sie zusätzlich zu den mitgelieferten Bedienungsanleitungen auch diese Informationen, um die Produkte korrekt zu bedieren.
Vor Verwendung des Zubehörs
- Wenn nicht anders angegeben, wird das Zubehör von der Kamera mit Strom versorgt.
- Ihr Kamera unterstützt ggf. nicht alle in dieser Handbuch beschriebenen Kamerafunktionen und sonstige Funktionen. Schlagen Sie auch in der Bedienungsanleitung der verwendeten Kamera nach.
- Einige Zubehörkomponenten und Werkzeuge, die in thisen Handbuch erwähnt werden, liegen ggf. einigen Kameramodellen bei. Prufen Sie die List von mitgeliefertem Zubehör in der Bedienungsanleitung der verwendenten Kamera.
Falls eine Zubehörkomponente bzw. ein Werkzeug nicht zur Kamera oder zum erklärten Produkt mitgeliefert wird, verwenden Sie optionales Zubehör oder ein handelsübliches Produkt.
- Achten Sie darauf, dass Sie beim Anbringen, Entfemen oder Einstellen des verschiedene Zubehörns die Kamera und das Zubehör nicht fallen halten. Verwenden Sie einen Tisch oder eine andere stabile Oberfläche.
- Verbinden Sie Zubehör nicht mit inkompatiblen Kameras und Geräten und bringen Sie es nicht an diesen an.
In thisem Dokument verwendete Hinweise
- Auf den Betrieb des Produkts bezogene Vorsichtsmaßnahmen.
Zusätzliche Informationen, welche die grundlegenden Bedienungsverfahren erganzen.
- Seitennummer in thisem Dokument.
- "Kamera" bezieht sich auf kompatible Kameras oder Camcorder von Canon (4).
- Dieses Dokument ist mehrsprachig. Sie können auf den Sprachcode auf jeder Seite klichen, um zum Anfang des Handbuch's (Inhaltsverzeichnis) in dieser Sprache zu springen.
DE
Die in this document enthaltenen Informationen sind auf dem Stand von September 2022. Änderungen ohne Ankündigung vorbehalten.
In dieser Benutzerhandbuch genannten Zubehör undCompatible Kameras
Die folgende Tabelle zeigt das wichtige Zubehör zur Erweiterung der Funktionalität der Kamera.
| Zubehör XF705 XF605 | | | XA75 /
XA70 | XA65 /
XA60 | XA55 /
XA50 | XA45 /
XA40 | |
| Kommunikation |
| GPS-Empfänger GP-E2 • • | • | • | • | • | 5 | | |
| Funktionserweiterungen und Objektivkompatibilität |
| Fernbedienung RC-V100 • • | • | • | • | • | -* | | |
| Fernbedieneinheit für Remote-Kameras
RC-IP100 | | ● -* | | | | | |
| Fernbedienung WL-D89 • -* | | | | | | | |
| Fernbedienung WL-D6000 • -* | | | | | | | |
| TL-H58 / TL-U58 Telekonverter | TL-U58 | TL-U58 | TL-U58 | TL-H58 | TL-U58 | TL-H58 | 7 |
| WA-H58 / WA-U58 Weitwinkelvorsatz | WA-U58 | WA-U58 | WA-U58 | WA-H58 | WA-U58 | WA-H58 | 9 |
| Aufnahmestile und Konfiguration |
| HDU-1 / HDU-3 Tragegriff | | | | | HDU-3 | HDU-1 | 12 |
- Einzelheiten finden Sie in den Bedienungsanleitungen der Kamera und des verwendeten Zubehörs.
Kommunikation
GPS-Empfänger GP-E2

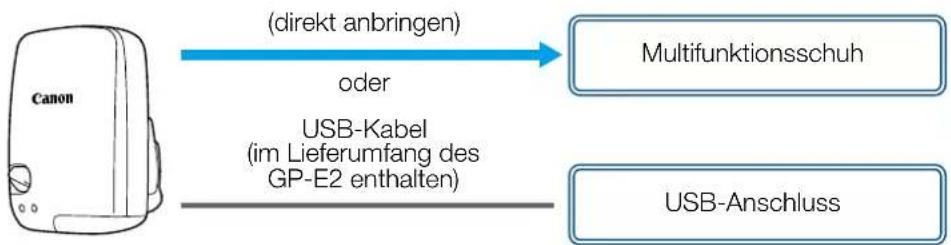

Verbinden Sie den GPS-Empfänger mit dem Multifunktionsschuh oder dem USB-Anschluss der Kamera im CAMERA-Modus (Aufnahme), um die GPS-Informationen (Breitengrad, Längengrad, Höhe) in den Metadataen von Clips und Fotos aufzuzeichnen. Wenn Sie den Empfänger mit dem USB-Anschluss der Kamera verbinden, wird während der Aufnahme empfohlen, den Empfänger im mitgelieferten Transportbehälter zuplatzieren und diesen am Griffriemen der Kamera zu befestigen oderihn direkt am Körper zu tragen. Zum Verwendenden des GP-E2 ist eine Batterie große AA erforderlich. Einzelheiten zum Anbringen und zur Konfiguration des Empfängers finden Sie in der Bedienungsanleitung des GP-E2.
Für eine Kamera mit einem USB-Anschluss Typ C ist ein Schnittstellenkabel IFC-40AB III oder IFC-150AB III (separat erhält) erforderlich. Je nach Kamera ist es ggf. erforderlich, die USB-Anschlussinstellungen anzupassen. Einzelheiten siehe Bedienungsanleitung der verwendeten Kamera.
Aufgenommene Informationen
| Aufnahmeformat | GPS-Informationen (Breitengrad, Längengrad, Höhe) | Koordinierte Weltzeit (UTC) |
| Clips | MP4 ● | ● | |
| XF-AVC* ●— | | |
| Fotos ● | | |
- Sie können mithilfe von Canon XF Utility die GPS-Informationen zum Suchen und Organisieren von Clips verwenden.
Anschlieben und Aktivieren des GPS-Empfängers
- Schalten Sie den Empfänger aus.
2.SchlieBen Sie den Empfänger an die Kamera an.
- Verwenden Sie den Multifunktionsschuh der Kamera, das USB-Kabel im Lieferumfang des GP-E2 oder ein ein optionales Schnittstellenkabel.
3.Schalten Sie den Empfänger ein.
Die GPS-Funktion wird aktiviert. Das Symbol ertscheint auf dem Bildschirm und blinkt, wahrend der Empfänger Satellitensignale zu empfangen versucht.
- Sobald die Satellitensignale ordnungsgemäß empfangen wurden, wird das Symbol dauerhaft angezeigt. Danach aufgenommene Clips und Fotos werden mit Standortinformationen versehen.
！
- Verbinden Sie den GP-E2 nicht gleichzeitig mit dem Multifunktionsschuh und dem USB-Anschluss der Kamera.
- In bestimmten Ländern/Regionen ist die Verwendung von GPS ggf. eingeschränkt. Achten Sie daraufauf, den GPS-Empfänger in Übereinstimmung mit den im Einsatzgebiet geltenden rechtlichen Vorschriften zu verwenden. Geben Sie besonderss acht, wenn Sie außerhalb Ihrches Heimatlandes reisen.
- Beachten Sie bei der Nutzung von GPS-Funktionen ggf. geltende Vorschriften, welche den Betrieb von elektronischen Geräten einschranken.
- Mithilfe der mit Clips und Fotos aufgezeichneten GPS-Informationen konnen Dritte Sie möglicherweisearten oder identifizieren. Gehen Sie mit Bedacht vor, wenn Sie Aufnahmen mit Standortinformationen an Dritte weitergeben oder ins Internet hochlagen.
- Belassen Sie den Empfänger nicht an Orten, die starken elektromagnetischen Feldern ausgesetzt sind, wie z. B. in der Höhe von starken Magneten und Elektromotoren.
#
- Die mit Clips aufgezeichneten GPS-Informationen entsprechen dem Standort zu Beginn der Aufnahme.
- Sie können die Datum- und Uhrzeitinstellungen der Kamera automatischen gemäß den Daten aus dem GPS-Signal einstellen lessen. Weitere Informationen hierzu finden Sie in der Einstellungstabelle des Menus [System-Setup] in der Bedienungsanleitung der verwendeten Kamera.
- Der Erstempfang des GPS-Signals nach Austausch der Batterie des Empfängers oder bei dessen erstem Einschalten nach längerem Nichtgebrauch dauert eine Zeit.
- Halten Sie Kabel, die mit den Anschlüssen der Kamera verbunden sind, vom Empfänger fem. Anderm falls wird das GPS-Signal beeinträchtigt.
-
Nur bei Kamas mit Statusanzeigen: Sie können auf den Statusbildschirmen die empfangenen GPS-Informationen und die Signalstarke der Satellten überprüfen. Einzelheiten siehe Bedienungsanleitung der verwendeten Kamera.
Die Kamera ist nicht kompatibel mit den folgenden Funktionen des Empfängers.
-
Option [Jetzt einst.] für die Funktion zur automatischen Datumseinstellung
- Digitale Kompassfunktion
- Positionierungsintervalfunktion
Funktionserweiterungen und Objektivkompatibilität
Telekonverter TL-H58 / TL-U58
Wenn Sie den Telekonverter TL-H58 / TL-U58 mit einer Canon-Kamera verwenden, wird die Brennweite des Kameraobjektivs um etwa den Faktor 1,5 vergroßert. Je nach Kamera können sich die Bildstabilisierungsmethode und der Mindestabstand zum Motivändem. Einzelheiten zu den verschiedene Funktionen finden Sie in der Bedienungsanleitung der verwendeten Kamera.
Mitgeliefertes Zubehör
Behalter
Vorderer Schutzdeckel
Hinterer Schutzdeckel
Einen Telekonverter an der Kamera anbringen
In this Abschnitt wird anhand des TL-U58 erlautert, wie ein Telekonverter an der Kamera angebracht wird. Den TL-H58 konnen Sie mit der gleichen Vorgehensweise anbringen.
Den Telekonverter bis zum Anschlag in das Filtergewinde des Camcorderobjektivs schrauben.
- Richten Sie das Objektiv nicht auf die Sonne, wenn der Telekonverter an der Kamera angebracht ist. Andernfalls kann die Kamera beschädigt werden.
- Andere Filter und die Streulichtblende der Kamera können nicht zusammen mit dem Telekonverter benutzt werden.
- Verwenden Sie ein Stativ, um Verwackeln der Aufnahmen zu vermeiden.
- Reinigen Sie vor dem Benutzten die Oberfläche des Telekonverters und des Kameraobjektivs. Andernfalls kann die Kamera fälllich auf Staubpartikel und andere Verschmutzungen auf den Objektivoberflächen scharfstellen.
-
Beim Benutzen des Telekonverters kann die vordere Kontrolleuchte verstellt werden, der Wirkungsbereich der Fernbedienung wird ggf. eingeschränkt, oder es kann ein Schatten erschreiben, wenn Sie mit einer optionalen Videoleuchte aufnehmen.
-
Nicht alle Kameramodelle verfügen über eine Kontrollleuche oder sind mit optionalen Videoleuchten kompatibel.
- Wenn Sie den Telekonverter bei Weitwinkelaufnahmen (W) verwenden, kann je nach Kameramodell der Objektivrahmen an den Bildrändern sightbar werden.
- Vermeiden Sie Verschmutzungen und Fingerabdrücke auf dem Telekonverter.
- Bewahren Sie den Telekonverter nicht an Orten mit hoher Luftfeuchtigkeit auf. Andernfalls besteht Gefahr von Schimmelbildung.
- Wir empfehlen, erst den Telekonverter an der Kamera anzubringen, bevor Sie den Weißabgleich einstehen.
Technische Daten
| Telekonverter |
| TL-H58 TL-U58 | |
| VergröBerungsfaktor 1,5fach 1,5fach | |
| Optik 5 Linsen in 3 Gruppen 5 Linsen in 3 Gruppen | |
| Filterdurchmesser 58 mm 58 mm | |
| Abmessungen | Ø 69 × 64 mm (Länge) | Ø 79 × 69 mm (Länge) |
| Gewicht ca. 273 g ca. 350 g | | |
■Genaue MaBe TL-H58
mm

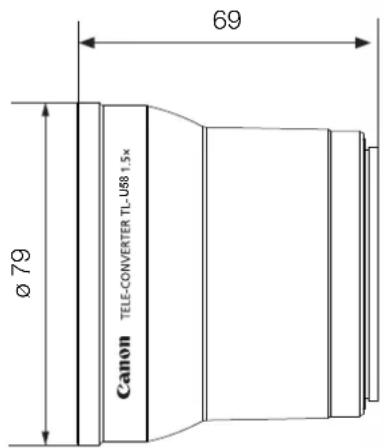

Genaue MaBe TL-U58
mm
Mithilfe des Weitwinkelvorsatzes WA-H58/WA-U58 konnen Sie bei der Aufnahme von Filmen und Fotos einen größeren Blickwinkel abdecken. Je nach Kamera konnen sich die Bildstabilisierungsmethode und der Mindestabstand zum Motivändern. Einzelheiten zu den verschiedene Funktionen finden Sie in der Bedienungsanleitung der verwendeten Kamera.
Mitgeliefertes Zubehör
□ Behalter
Vorderer Schutzdeckel
Hinterer Schutzdeckel
Gegenlichtblende
Einen Weitwinkelvorsatz an der Kamera anbringen
In this Abschnitt wird anhand des WA-U58 erläutert, wie ein Weitwinkelvorsatz an der Kamera angebracht wird. Den WA-H58 konnen Sie mit der gleichen Vorgehensweise anbringen.
- Entfern den Sie die Streulichtblende, die mit der Kamera mitgeliefert wurde und schrauben Sie den Weitwinkelvorsatz vollständig in das Objektivfiltergewinde ein (①).
-

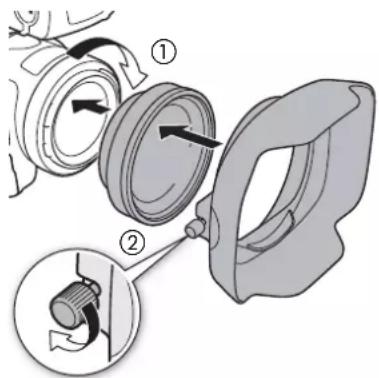

Bringen Sie die mit dem Weitwinkelvorsatz mitgelieferte Streulichtblende an der Vorderseite des Weitwinkelvorsatzes an undziehen Sie die Arretierschraube an (②).
-
Setzen Sie die Streulichtblende gerade an, vermeiden Sie eine Schieflage. Wenn die Streulichtblende nicht korrekt angebracht ist, kann ihr Schatten auf dem Bild erschieren.
- Bei Verwendung des Weitwinkelvorsatzes kann der äußere Bereich des Bildes verzerrt erschieren.
- Andere Filter und die Streulichtblende der Kamera können nicht zusammen mit dem Weitwinkelvorsatz verwendet werden.
- Reinigen Sie vor dem Benutzten die Oberfläche des Weitwinkelvorsatzes und des Kameraobjektivs. Andernfalls kann die Kamera fälllich auf Staubpartikel und andere Verschmutzungen auf den Objektivoberflächen scharfstellen.
-
Beim Benutzen des Weitwinkelvorsatzes kann die vordere Kontrolleuche verdeckt werden, der Wirkungsbereich der Fernbedienung wird ggf. Eingeschränkt, oder es kann ein Schatten erschehen, wenn Sie mit einer optionalen Videoleuche aufnehmen.
-
Nicht alle Kameramodelle verfügen über eine Kontrolleuche oder sind mit optionalen Videoleuchten kompatibel.
- Vermeiden Sie Verschmutzungen und Fingerabdrücks auf dem Weitwinkelvorsatz.
- Bringen Sie stets den Schutzdeckel an, wenn Sie den Weitwinkelvorsatz lagern.
- Bewahren Sie den Weitwinkelvorsatz nicht an Orten mit hoher Luftfeuchtigkeit auf. Andernfalls besteht Gefahr von Schimmelbildung.
- Wir empfehlen, erst den Weitwinkelvorsatz an der Kamera anzubringen, bevor Sie den WeiBabgleich einstellen.
Technische Daten
| Weitwinkelvorsatz |
| WA-H58 WA-U58 | |
| VergröBerungsfaktor ca. 0,75fach ca. 0,8fach | |
| Optik 2 Linsen in 2 Gruppen 2 Linsen in 2 Gruppen | |
| Filterdurchmesser 58 mm 58 mm | |
| Abmessungen | Ø 79 × 28 mm (Länge) (ohne Gegenlichtblende) 144 × 102 × 68 mm (B × H × T) (mit aufgesetzter Gegenlichtblende) | Ø 85 × 33 mm (Länge) (ohne Gegenlichtblende) 150 × 106 × 72 mm (B × H × T) (mit aufgesetzter Gegenlichtblende) |
| Gewicht 260 g (ohne Gegenlichtblende) 310 g (mit aufgesetzter Gegenlichtblende) | 325 g (ohne Gegenlichtblende) 380 g (mit aufgesetzter Gegenlichtblende) |

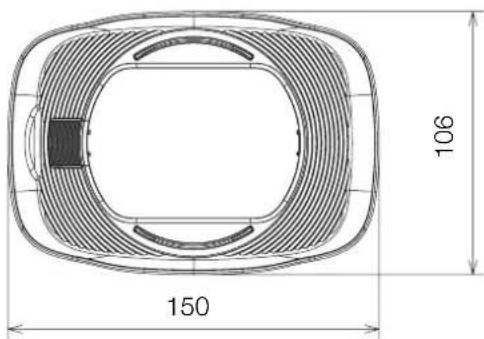

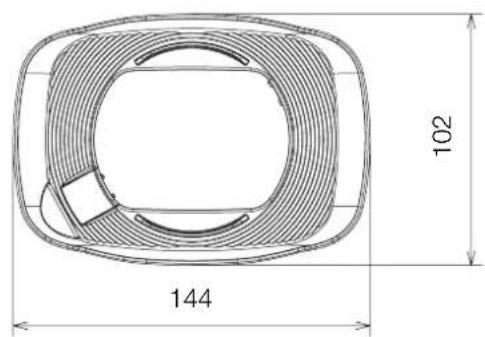

■Genaue MaBe WA-H58
mm
mm
Aufnahmestile und Konfiguration
HDU-1 / HDU-3 Tragegriff

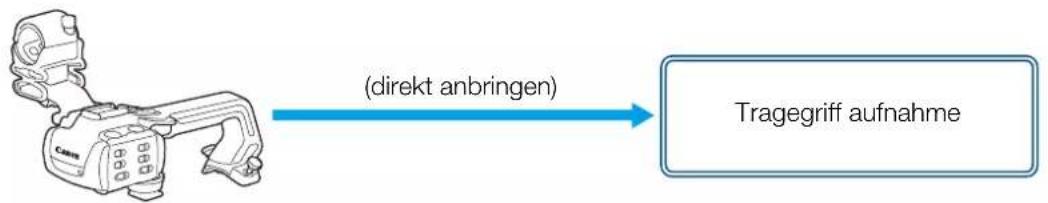

Wenn Sie den Tragegriff mit der Kamera verbinden, können Sie den INPUT-Anschluss, die Infrarotleuche und die Kontrolleuche verwenden.
Einzelheiten zum Anbringen und zur Verwendung des Tragegriffs finden Sie in der Bedienungsanleitung der verwendeten Kamera.

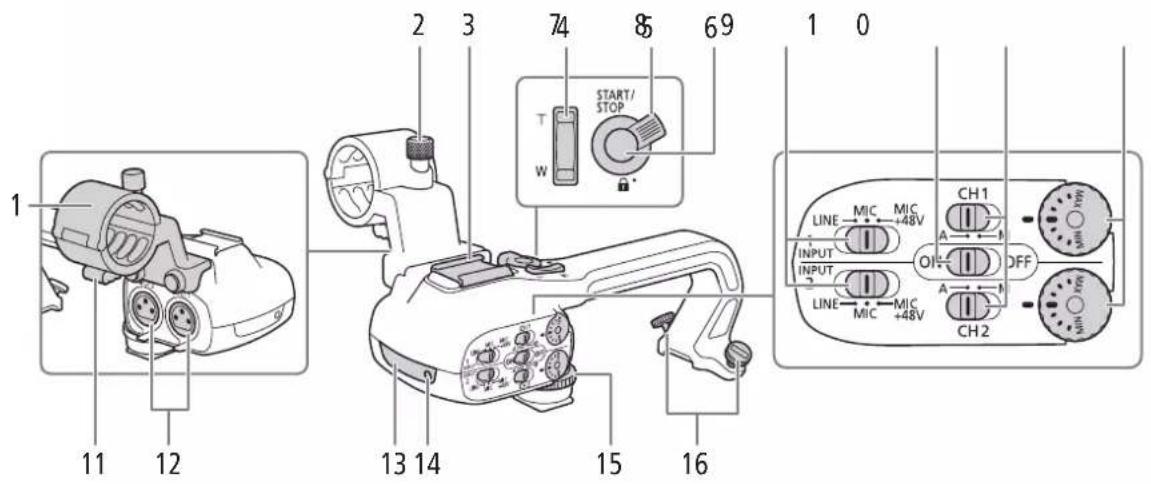

Bezeichnung der Teile
HDU-1
1 Mikrofonhalter
2 Mikrofon-Aretierschraube
3 Zubehörschuh
4 Zoomschalter auf dem Tragegriff
5 START/STOP-Verriegelungshebel (B)
6 S T A R T / S T C
7 Empfindlichkeitswahlschalter für INPUT 1 und INPUT 2
8 INPUT-Anschluss Position des ON/OFF-Schalters
9 Tonpegelschalter für CH1 und CH2
10 Tonpegel-Wahlräder für CH1 und CH2
11 Mikrofon-Kabelklemme
12 Die Anschlüsse INPUT 1 und INPUT 2
13 Infrarotleuchte
14a Kostrolleuente
15 Vordere Tragegriffschraube
16 Hintere Tragegriffschrauben
1 Zubehörschuh
2 Zoomschalter auf dem Tragegriff
3 Sperrhebel ( ) für die REC-Taste
4 REC-Taste (Starten und Anhalten der Videoaufnahme)
5 Audiopegel-Wahlräder: für CH1 (links) und CH2 (rechts)
6 Tonpegelschalter für CH1 (links) und CH2 (rechts)
7 AUDIO IN-Schalter (Wahl des Audioeingangs): Für CH1 (links) und CH2 (rechts)
8 Schalter INPUT 1 (links)/INPUT 2 (rechts) (Wahlen der Tonquelle)
9 INPUT-Anschlüsse: INPUT 1 (rechts), INPUT 2 (links)
10 Infrarotleuche
11 Kontrolleuche
12 Abdeckung der Tonregler
13 Vordere Tragegriffschraube
14 Hintere Tragegriffschrauben
Mikrofonhalter (zum HDU-3 mitgeliefert)
1 Mikrofon-Aretierschraube
2 Mikrofonhalter
3 Halter für das Mikrofonkabel
Anbringen des Tragegriffs
In this Abschnitt wird anhand des HDU-3 erläutert, wie ein Tragegriff an der Kamera angebracht wird. Den HDU-1 konnen Sie mit der gleichen Vorgehensweise anbringen.
-
Schalten Sie die Kamera aus.
-

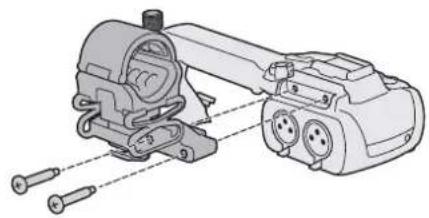

Bringen Sie den Mikrofonhalter amTragegriff an.
-
Verwenden Sie einen handelsüblichen Phillips-Schraubendreher (Kreuzschlitz-Schraubendreher) und die beiden mitgelieferten Schrauben.
-
Richten Sie den Tragegriff an den Griffassungen aus, und schiben Sie den Tragegriff dann bis ganz nach vorn.
-

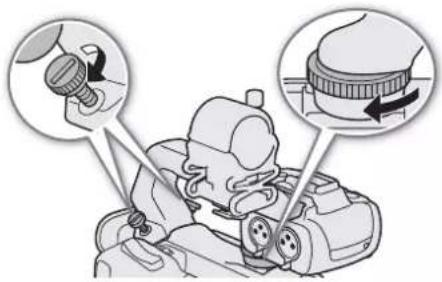

Ziehen Sie die vordere und die hinteren Schrauben gut fest.
-
Zum Festziehen der hinteren Schrauben können Sie eine Münze oder ein ähnliches Objekt verwenden.
Technische Daten
| Tragegriff |
| HDU-1 HDU-3 | |
| Anschlüsse INPUT 1,INPUT 2 | 3-polige XLR-Buchse (Anschluss 1: Abschirmung, Anschluss 2: spannungsführend, Anschluss 3: nicht spannungsführend), 2 Sätze (symmetrisch)Empfindlichkeit:MIC-Einstellung: -60 dBu (Lautstärkezentrum, volle Skala -18 dB)LINE-Einstellung: 4 dBu (Lautstärkezentrum, volle Skala -18 dB)Dämpfung: 20 dB |
| Betriebstemperatur 0 °C - 40 | °C |
| Abmessungen* (B × H × T) 11 | 2 × 115 × 180 mm 112 × 139 × 197 mm | |
| Gewicht* 253 g 305 g | | |
- Alle Abmessungen und Gewichtsangaben sind umgefährte Werte.

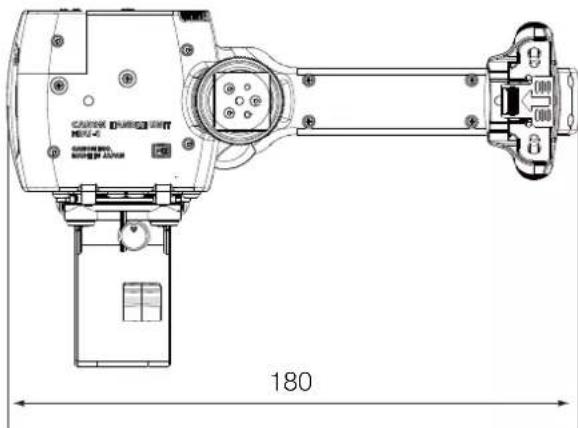

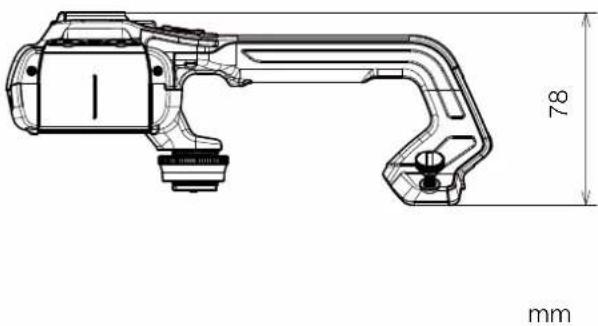

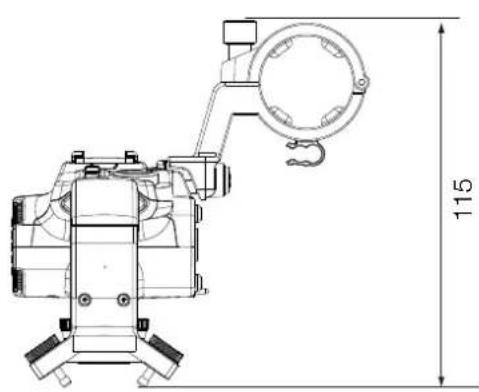

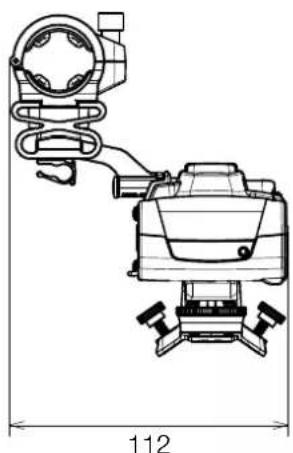

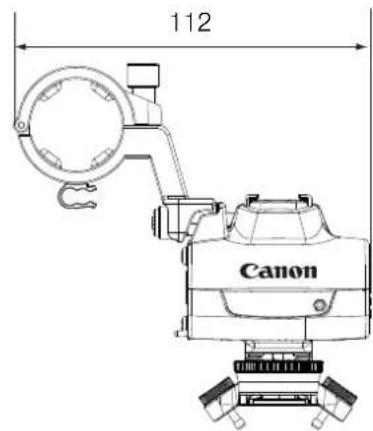

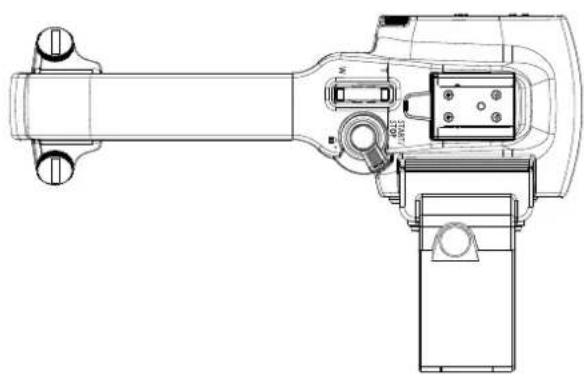

■Genaue MaBe HDU-1
mm

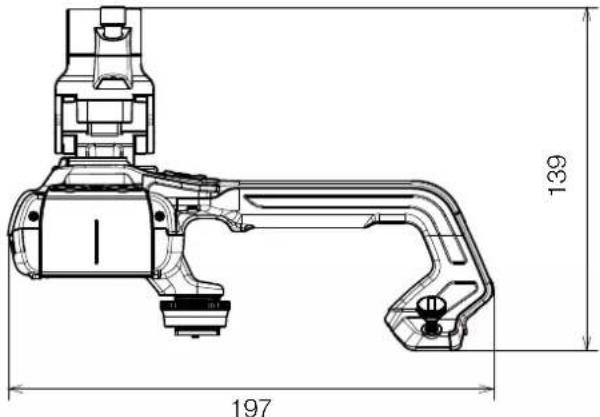

Genaue MaBe HDU-3
