BEDIENUNGSANLEITUNG IAN 345954 Playtive

2-WHEEL STEP MET LED-WIELEN

Gebruiksaanwijzing

CZ

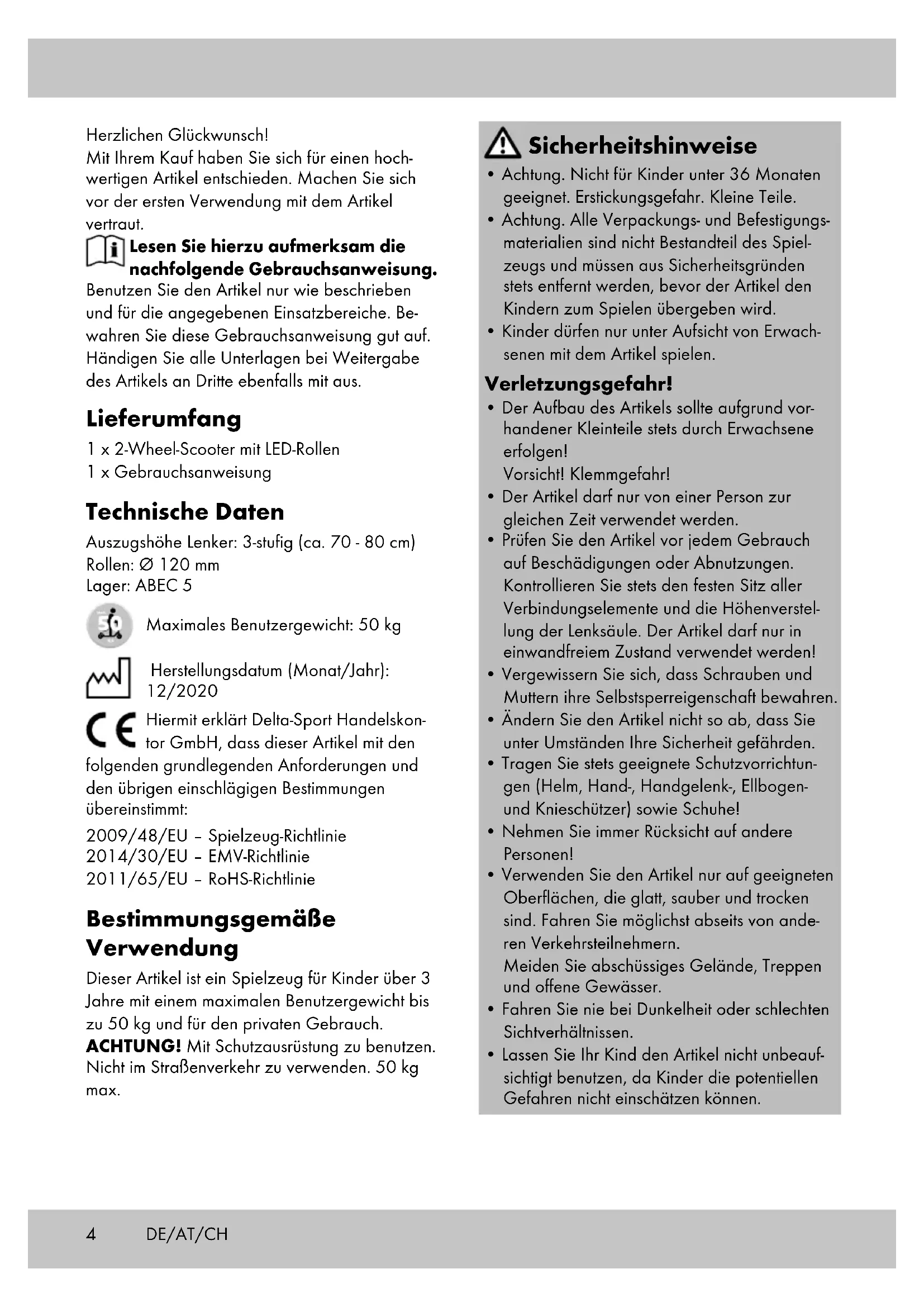

Herzlichen Glückwunsch!

Mit ihrer Kauf haben Sie sich für einen hochwertigen Antikel entschieden. Machen Sie sich vor der ersten Verwendung mit dem Antikel vertraut.

Lesen Sie hierzu aufmerksam die nachfolgende Gebrauchsanweisung.

Benutzen Sie den Antikel nur wie beschreiben und für die angegebenen Einsatzbereiche. Bewahren Sie diese Gebrauchsanweisung gut auf. Händigen Sie alle Unterlagen bei Weitergabe des Antikels an Dritte ebenfalls mit aus.

Lieferumfang

1 x 2-Wheel-Scooter mit LED-Rollen
1 x Gebrauchsanweisung

Technische Daten

Auszugshöhe Lenker: 3-stufig (ca. 70 - 80 cm)

Rollen: 120mm

Lager: ABEC 5

Maximales Benutzergewicht: 50kg

Herstellungsdatum (Monat/Jahr): 12/2020

CE Hiermit erklart Delta-Sport Handelskontor GmbH, dass dieser Artikel mit den

folgenden grundlegenden Anforderungen und den übrigen einschlagigen Bestimmungen übereinstimmt:

2009/48/EU - Spielzeug-Richtlinie

2014/30/EU - EMV-Richtlinie

2011/65/EU - RoHS-Richtlinie

Bestimmungsgemäß Verwendung

Dieser Artikel ist ein Spielzeug für Kinder über 3 Jahre mit einem maximalen Benutzergewicht bis zu 50kg und für den privaten Gebrauch.

ACHTUNG! Mit Schutzausstung zu benutzen. Nicht im Straβenverkehr zu verwenden. 50 kg max.

Sicherheitshinweise

• Achtung. Nicht für Kinder unter 36 Monaten geeignet. Erstickungsgefahr. Kleine Teile.
• Achtung. Alle Verpackungs- und Befestigungsmaterialien sind nicht Bestandteil des Spielzeugs und müssen aus Sicherheitsgründen stets entfernt werden, bevor der Antikel den Kindern zum Spieler übergeben wird.
• Kinder)durfenur unter Aufsicht von Erwachsenenmit dem Artikel spielen.

Verletzungsgefahr!

Der Aufbau des Artikels sollte aufgrund vorhandener Kleinteile stets durch Erwachsene erfolgen! Vorsicht! Klemmgefahr!
- Der Antikelarf nur von einer Person zurgleichen Zeit verwendet werden.
- Prufen Sie den Antikel vor jedem Gebrauch auf Beschädigungen oder Abnutzungen. Kontrollieren Sie stets den festen Sitz aller Verbindungseinente und die Höhenverstellung der Lenksäule. Der Antikelarf nur in einwandfreiem Zustand verwendet werden!
- Vergewissern Sie sich, dass Schrauben und Muttern ihre Selfsperreigenschaft bewahren.
- Aändern Sie den Antikel nicht so ab, dass Sie unter Umständen ihre Sicherheit gefährden.
- Tragen Sie stets geeignete Schutzvorrichtungen (Helm, Hand-, Handgelenk-, Ellbogenund Knieschützer) sowie Schuhe!
- Nehmen Sie immer Rücksicht auf andere Personen!
- Verwenden Sie den Antikel nur auf geeigneten Oberflächen, die glatt, sauber und trocken sind. Fahren Sie möglichst abseits von anderen Verkehrsteilnehmern. Meiden Sie abschüssiges Gelände, Treppen und offene Gewässer.
- Fahren Sie nie bei Dunkelheit oder schlechten Sichtverhältnissen.
- Lassen Sie Ihr Kind den Antikel nicht unbeaufsichtigt benutzten, da Kinder die potentiellen Gefahren nicht einschätzen können.

• Bei der Verwendung des Artikels ist Geschlichkeit erforderlich, um Stürze oder Zusammenmöne zu vermeiden, die zur Verletzung des Fahrs oder weiterer Personen führen können.
• Es dürfen keine Modifikationen am Antikel vorgenommen werden!
• LED nicht austauschbar.

Vermeidung von Sachschäden!

• Meiden Sie Wasser, Öl, Schlaglöcher und sehr raue Oberflächen.

Montage

Der Artikel wird im Transportzustand zusammengeklappt gefeliefert. Umihn in Fahrbereitschaft zu versetzen, gehen Sie folgendermaBen vor:

Ausklappen (Abb. A)

1. Ziehen Sie den Sicherungshebel (1) nach oben und halten Sieihn.
2. Ziehen Sie den Hebel (2) nach oben,{lassen Sie danach den Sicherungshebel (1) los und klappen Sie die Lenksäule (3) nach vorne, bis diese einrastet.

Griffe montieren (Abb. B)

1. Losen Sie die Griffe (4) aus den Halterungen (5).
2. Drücken Sie die Arretierknöpfte (6) an den Griffen herunter und schieben Sie die Griffe auf beiden Seiten in das T-Rohr (7) der Lenksäule. Die Arretierknöpfte müssen hörbar in die vorgesehenen Bohrungen (8) einrasten.

Lenksäulenhöhe einstellen (Abb. C) Die Lenksäule kann auf drei verschiedene Hohen eingestellt werden.

Der Artikel darf nur verwendet werden, wenn der Arretierknopf in eine der drei vorgesehenen Bohrungen eingerastet ist und die Lenksäule anschließend mit dem Schnellverschluss gesichert wird!

Hinweis: Sofern der Schnellverschluss (9) beim Schlieben nicht eng an der Lenksäule (3) anliegt, ziehen Sie die Rändelschraube (9a) mit einem Innensechskantschluss fest an. Achten Sie daraufuf, dass der Schnellverschluss vor dem Festziehen festgestellt ist.

1. Losen Sie den Schnellverschluss (9) an der Lenksäule (3).
2. Ziehen Sie die Lenksäule (3) nach oben, bis der Arretierknopf (10) in eine der drei Bohrungen (11) einrastet.
3. Sichern Sie die Lenksäule durch Feststellen des Schnellverschlusses (9).

Lenkkopflager (Abb. D)

Bei Auslieferung des Artikels ist das Lenkkopflager voreingestellt. Sollte der Lenker nach einiger Zeit zu viel Spiel haben oder zu schwergängig werden, lessen Sie das Lenkkopflager von einem Fachhändler oder einem Fahrradgeschäft einstellen.

Article in den Transportzustand versetzen (Abb. E)

1. Losen Sie den Schnellverschluss (9) an der Lenksäule (3).
2. Schieben Sie die Lenksäule (3) gaz nach unten, bis der Arretierknopf (10) in die unterste Bohrung (11) einrastet.
3. Sichern Sie die Lenksäule (3) durch Feststellen des Schnellverschlusses.
4. Drucken Sie die Arretierknöpfe der Griffe (4),ziehen Sie die Griffe (4) aus dem T-Rohr (7) und befestigen Sie die Griffe an den Halterun-gen (5).
5. Ziehen Sie den Sicherungshebel (1) nach oben und halten Sieihn. Ziehen Sie den Hebel (2) nach oben, setzen Sie danach den Sicherungshebel (1) los.
6. Drucken Sie die Lenksäule in Richtung Deck, bis diese einrastet.

Verwendung

Fahren, Bremsen (Abb. F)

• Ein Bein auf das Deck (12) stellen und mit dem anderen Bein durch regelmäßiges Abstoßen Schwung geben. Der Scooter kann über das Bewegen des Lenkers, über Gewichtsverlagerung bzw. einer Kombination beider Aktivitäten gesteuert werden.
  Zum Bremsen auf das Bremsblech (13) treten.

Wartung

Austausch der Rollen (Abb. G) Wichtig!

Beachten Sie die technischen Daten. Rollen, die einen anderen Durchmesser haben, können die Fahreigenschaften verändern und unter Umständen zu einer Gefährung des Nutzers führen. Verwenden Sie keine Rollen, die sich nicht einwandfrei einbauen{lassen. Bauen Sie niemals große Rolten als die ursprünglichen Rollen des Artikels ein.

Rollen nutzen sich ab. Diese Abnutzung ist von vielen Faktoren, wie zum Beispiel vom Boden, von Großne und Gewicht des Benutzers, den Wetterbedingungen, dem Material der Rollen und von deren Härte abhängig. Daher ist es notwendig, sie hin und wieder auszutauschen.

• Losen Sie die Achsschrauben (14) mit zwei Innensechskantschlüssen Große 5 (nicht im Lieferumfang enthalten).
• Ziehen Sie die Achsschrauben Heraus und entfernen Sie die Rolle.
• Bauen Sie die neue Rolle (15) wieder ein und befestigen Sie sie mit den Achsschrauben.

Hinweis: Schieben Sie die beiden Kunststoffe (18) wieder in das Deck (12), bevor Sie die neue Rolle einsetzen (Abb. I).

Nach dem Austausch:

Wenn die Rolle nach dem Austausch seitlich schleift, nicht verwenden! Vergewissern Sie sich, dass alle Schrauben nach den ersten Fahrminuten noch fest sind und sich nichts gelöst oder gelockert hat.

Spannen Sie die Rolle noch einmal, um sicherzustellen, dass sie ruhig lauft und keine Gerausche von den Lager kommt.

Austausch der Kugellager (Abb. H)

• Bauen Sie die Rollen (15) wie beschrieben aus.

• Drücken Sie ein Lager durch Druck auf den Abstandshalter (16) mit einem Innensechskantschluss heraus und entfernen Sie den Abstandshalter.

• Drücken Sie das andere Lager (17) durch Druck mit einem Innensechskantschluss heraus.

• Drücken Sie ein neues Lager ein. Drehen Sie die Rolle um, setzen Sie den Abstandshalter ein und drücken Sie anschließend ein zweites neues Lager ein.
• Befestigen Sie die Rollen wieder.

Lagerung, Reinigung

Nach Gebrauch des Artikels empfehlen wir gründliches Reinigen und Trocknen.

Entfernen Sie keine Steinchen oder andere Gegenstände, die unter Umständen an ihren Rollen hangen geblieben sind.

Nasse oder feuchte Kugellager mit einem sauberen Tuch trocknen. Fetten Sie die Lager mit einem geeigneten Lagerfett von außen ein, um äußere Rostbildung zu vermeiden. Bewahren Sie den Antikel stets an einem trockenen Ort auf.

Hinweise zur Entsorgung

Werfen Sie ihren Antikel, wenn er ausgedient hat, im Interesse des

Umweltschutzes nicht in den Hausmüll, sondern führen Sie ein einer fachgerechten Entsorgung zu. Über Sammelstellen und deren Öffnungseiten können Sie sich bei ihrer zuständigen Verwaltung informieren.

Verpackungsmaterialien, wie z. B. Folienbeutel, gehoren nicht in Kinderhände. Bewahren Sie das Verpackungsmaterial für Kinder unerreichbar auf.

Entsorgen Sie den Antikel und die Verpackung umweltschonend.

Beachten Sie die Kennzeichnung der Verpackungsmaterialien bei der Abfalltrennung, diese sind gekennzeich-

net mit Abkürzungen (a) und Nummern (b) mit folgender Bedeutung: 1-7: Kunststoffe/20-22: Papier und Pappe/80-98: Verbundstoffe.

Der Antikel und die Verpackungsmaterialien sind recyclelbar, entsorgen Sie diese getrennt für eine bessere Abfallbehandlung. Das Triman-Logo gilt nur für Frankreich. Möglichkeiten zur Entsorgung des ausgedienten Artikels erfahren Sie bei ihrer Gemeinde- oder Stadtverwaltung.

Hinweise zur Garantie und Serviceabwicklung

Der Artikel wurde mit großer Sorgfalt und unter ständiger Kontrolle produziert. Sie erhalten auf diesen Artikel drei Jahre Garantie ab Kaufdatum.itte bewahren Sie den Kassenbon auf. Die Garantie gilt nur fur Material- und Fabrikationsfehler und entfallt bei missbrauchlicher oder unsachgemäßer Behandlung. ihre gesetzlichen Rechte, insbesondere die Gewährleistungsrechte, werden durch diese Garantie nicht eingeschränkt. Bei etwaigen Beanstandungen wenden Sie sichitte an die unten stehende Service-Hotline oder setzen Sie sich per E-Mail mit uns in Verbindung. Unsere Servicemitarbeiter werden das weitere Vorgehen schnellstmöglich mit ihren abstommen. Wir werden Sie in jedem Fall persönlich beraten. Die Garantiezeit wird durch etwaige Reparaturen aufgrund der Garantie, gesetzlicher Gewährleistung oder Kulanz nicht verlangert. Dies gilt auch fur ersetzte und reparierte Teile. Nach Ablauf der Garantie anfallende Reparaturen sind kostenpflichtig.

IAN:345954_2004

DE Service Deutschland

Tel.: [phone]

E-Mail: [e-mail]

AT Service Osterreich

Tel.: [phone] (0,15 EUR/Min.)

E-Mail: [e-mail]

CH Service Schweiz

Tel.: [phone] (0,08 CHF/Min.)

Mobilfunk max. 0,40 CHF/Min.)

E-Mail: [e-mail]

Congratulations!

Tel.: [phone] (0,15 EUR/Min.)

E-Mail: [e-mail]

Gefeliciteerd!

Tel.: [phone] (0,15 EUR/Min.)

E-Mail: [e-mail]

Tel.: [phone] (O,10 EUR/Min.)

E-Mail: [e-mail]

Gratulujemyl

Kofka: 120mm

Lozysko: ABEC 5

Firma Delta-Sport Handelskontor GmbH

Delta-Sport-Nr.: KS-8270

IAN 345954_2004
