BEDIENUNGSANLEITUNG Zeus ZRX111A Hifonics

SOMMARIO INDICE BEDIENUNGSANLEITUNG

Bitte lesen Sie die Bedienungsanleitung vollständig durch, bevor Sie mit der Instal- lation beginnen und den Verstärker in Betrieb nehmen. Technische Änderungen vorbehalten

TECHNISCHE DATEN ZRX111A

Subwoofer Ausgangsleistung RMS Ausgangsleistung Max. Frequenzgang Tiefpasslter Subsoniclter Phasen-Schalter Bass Boost Betriebsspannung Sicherung Abmessungen (B x H x L) 28 cm (11“) 1 x 150 W 1 x 300 W 20 – 150 Hz 50 – 150 Hz Fixiert bei 20 Hz 0° / 180° 0 – 12 dB @ 45 Hz +12 V (9 – 15 V), Minus an Masse 25 A Ø 360 x 145 mm

HINWEISE VOR DER INSTALLATION

• Dieses Gerät ist nur zum Anschluss an ein 12-Volt-System in einem Fahrzeug mit negativer Masse geeignet.

• Die während des Betriebs abgestrahlte Wärme erfordert einen Montageort mit ausreichender Luftzirkulation. Das Gerät darf nicht in zu kleine oder unbelüftete Räume. Schützen Sie das Gerät vor Erschütterungen, Staub und Schmutz.

• Achten Sie darauf, dass die Eingangs-/Ausgangskabel weit genug von den Stromversorgungskabeln ent- fernt sind, da es sonst zu Störeinstrahlungen kommen kann.

• Achten Sie darauf, dass die externe Sicherung und die Bedienungselemente nach der Installation gut zu- gänglich sind.

• Die Leistung und Zuverlässigkeit des Soundsystems ist von der Qualität des Einbaus abhängig. Lassen Sie die Installation vorzugsweise von einem Einbauspezialisten vornehmen.

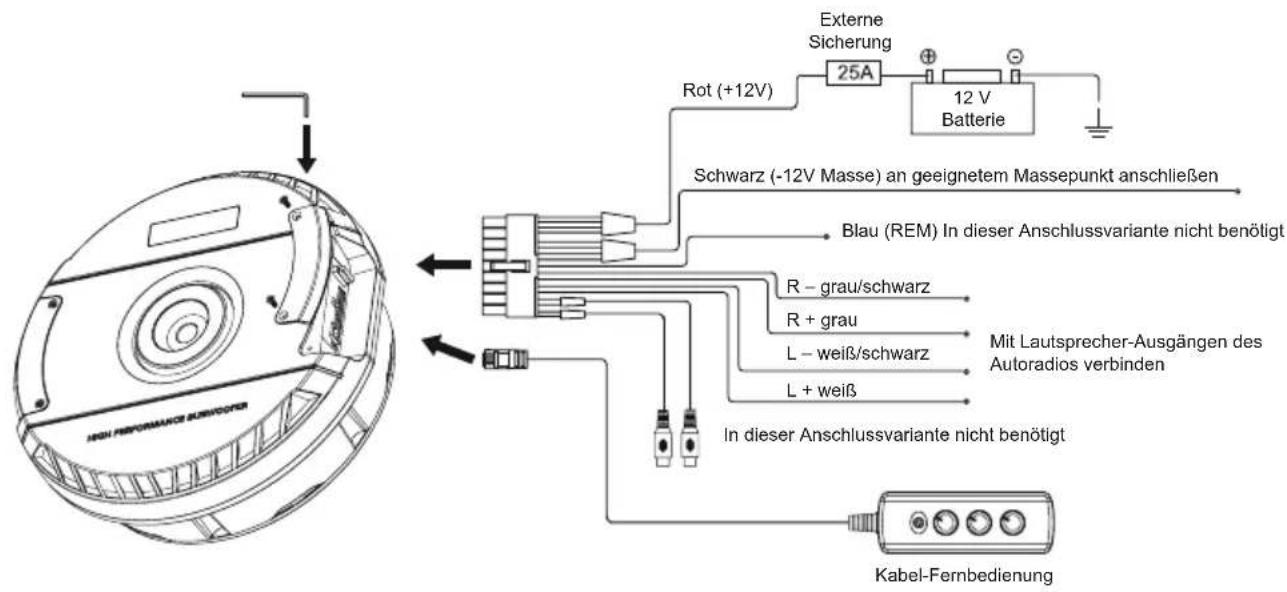

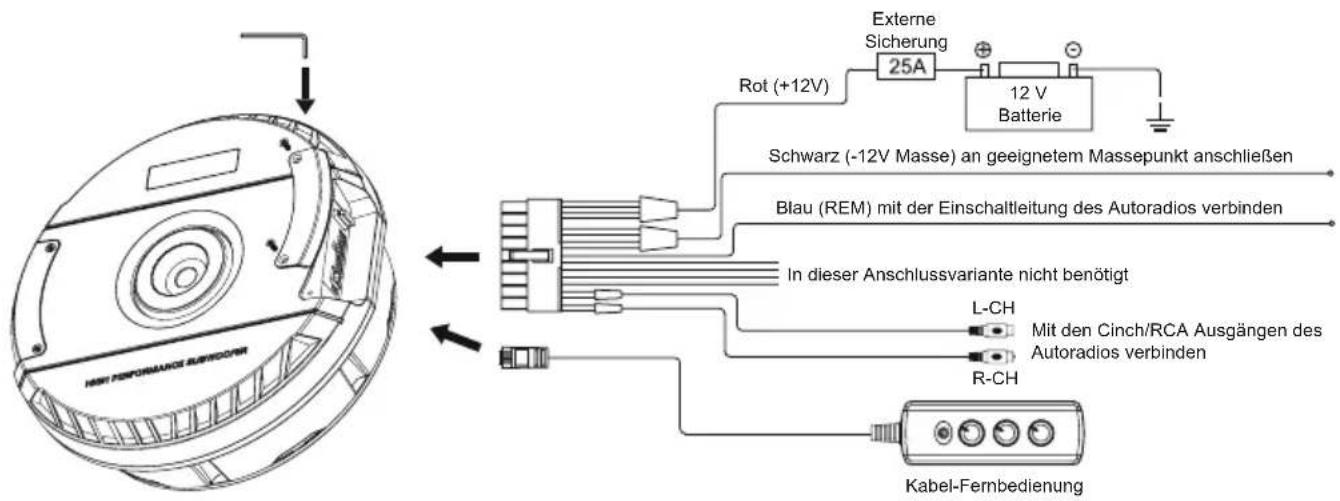

• Achten Sie bei der Installation des Geräts darauf, dass keine serienmäßig im Fahrzeug vorhandenen Teile wie z.B. Kabel, Bordcomputer, Sicherheitsgurte, Tank oder ähnliche Teile beschädigt bzw. entfernt werden.4 ANSCHLUSS ACHTUNG: Bevor Sie mit der Installation beginnen, klemmen Sie den Masseanschluss (–) der Fahr- zeugbatterie ab, um Kurzschlüsse und Schäden zu vermeiden. Verwenden Sie zum Anschließen der einzelnen Anschlüsse den beiliegenden Kabelstecker. Stellen Sie zunächst eine Verbindung zwischen dem GND-Anschluss des Verstärkers und einem geeigne- ten Masse-Anschlusspunkt an der Fahrzeugkarosserie her. Um eine gute Verbindung zu garantieren, sollten Schmutzreste sorgfältig vom Masse-Anschlusspunkt entfernt werden. Der +12 V-Anschluss des Verstärkers muss mit einem ausreichend dimensionierten Stromkabel mit integ- rierter Sicherung mit dem Pluspol der Batterie verbunden werden. Diese Sicherung sollte sich in Nähe der Batterie benden, die Kabellänge vom Pluspol der Batterie bis zur Sicherung muss aus Sicherheitsgründen unter 30 cm liegen. Setzen Sie die Sicherung erst nach Abschluss aller Installationsarbeiten einschließlich der Lautsprecher-Anschlüsse ein. ACHTUNG: Benutzen Sie niemals die Hochpegeleingänge und die Cinch-Eingänge gleichzeitig. Dies könnte das Gerät ernsthaft beschädigen. ANSCHLUSS PER CINCH-EINGÄNGE MIT EINSCHALTLEITUNG (REM): ANSCHLUSS PER HOCHPEGELEINGÄNGE MIT AUTOMATISCHER EINSCHALTFUNKTION: Rot (+12V) Rot (+12V) Schwarz (-12V Masse) an geeignetem Massepunkt anschließen Schwarz (-12V Masse) an geeignetem Massepunkt anschließen Blau (REM) mit der Einschaltleitung des Autoradios verbinden In dieser Anschlussvariante nicht benötigt Blau (REM) In dieser Anschlussvariante nicht benötigt In dieser Anschlussvariante nicht benötigt R – grau/schwarz L – weiß/schwarz R + grau L + weiß Mit den Cinch/RCA Ausgängen des Autoradios verbinden Mit Lautsprecher-Ausgängen des Autoradios verbinden Kabel-Fernbedienung Kabel-Fernbedienung Externe Sicherung Externe Sicherung 12 V Batterie 12 V Batterie L-CH R-CH5 LEVEL BASS BOOST LOW PASS PHASE

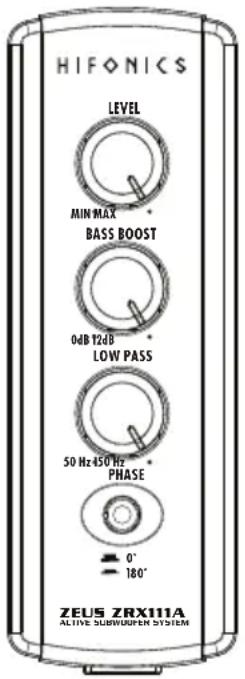

EINGANGSEMPFINDLICHKEIT Drehen Sie den Regler LEVEL gegen den Uhrzeigersinn auf die MIN Position. Dann drehen Sie den Lautstär- ke-Regler des Steuergerätes auf 80% - 90% der maximalen Lautstärke. Nun drehen Sie langsam den Regler LEVEL im Uhrzeigersinn, bis Sie aus den Lautsprechern leichte Verzerrungen hören. Dann drehen Sie den Regler LEVEL ein Stück zurück, bis keine Verzerrungen mehr hörbar sind.

REGELBARER BASS BOOST

Mit dem Regler BASS BOOST können Sie die stufenlose Anhebung des Basspegels zwischen 0 -12 dB einstellen. ACHTUNG: Benutzen Sie diesen Regler mit Bedacht! REGELBARER TIEFPASSFILTER Mit dem Regler LOW PASS können Sie die gewünschte Trennfrequenz einstellen. Dadurch werden nur die Frequenzen unterhalb der eingestellten Trennfrequenz verstärkt und der Subwoofer spielt präziser und leis- tungsfähiger. SCHALTBARE PHASENLAGE Mit dem Tastschalter PHASE kann die Phasenlage auf 0° oder 180° geschaltet werden, um das Ausgangssig- nal an die Fahrzeugakustik anzupassen. SCHUTZSCHALTUNG Die PWR LED leuchtet grün auf, wenn das Gerät betriebsbereit ist. Die PRO LED leuchtet rot auf, wenn das Gerät überhitzt ist oder ein Kurzschluss anliegt. Wenn dies eintritt, schaltet die integrierte Schutzschaltung den Verstärker automatisch aus. Dieser sollte nach Behebung des Problems wieder funktionieren. Fehlerbehebung

• Überprüfen Sie alle Anschlüsse auf Defekte oder Kurzschlüsse und beheben diese.

• Sorgen Sie bei Überhitzung für ausreichend Kühlung und reduzieren Sie die Lautstärke.6 FEHLERBEHEBUNG Falls Sie nach dem Einbau Probleme haben, befolgen Sie die nachfolgenden Punkte zur Fehlerbehebung: Punkt 1: Den Verstärker auf ordnungsgemäße Anschlüsse überprüfen. Prüfen Sie, ob die POWER aueuchtet. Ist dies der Fall, fahren Sie mit Schritt 3 fort, falls nicht, fahren Sie hier fort.

1. Die Sicherung auf dem positiven Batteriekabel überprüfen und nach Bedarf ersetzen.

2. Die Sicherung(en) am Verstärker überprüfen und nach Bedarf ersetzen.

3. Überprüfen Sie, ob der Masseanschluss korrekt angeschlossen ist. Nach Bedarf reparieren oder ersetzen.

4. Überprüfen Sie, ob am +12V Anschluss und der REMOTE-Leitung 9 bis 16 Volt anliegen. Die Qualität der Anschlüsse für beide Kabel am Verstärker, Autoradio und Batterie- bzw. Sicherungshalter überprüfen. Nach Bedarf reparieren oder ersetzen.

5. Überprüfen Sie, ob sich der Tastschalter AUTO TURN ON in der ON Position bendet und der HI LEVEL IN korrekt

angeschlossen ist, falls Sie die RCA/Cinch-Eingänge LINE INPUT nicht verwenden. Punkt 2: Die PROTECT LED leuchtet auf. 1. Leuchtet die PROTECT LED aufgrund Überhitzung auf, kann dies ein Zeichen dafür sein, dass das Gerät auf sehr hoher Leistung gefahren wird, ohne dass ein adäquater Luftstrom um das Gerät herum vorhanden ist. Dann sollten Sie das System ausschalten und das Gerät abkühlen lassen. Überprüfen Sie auch, ob das Ladesystem des Fahrzeugs die erforderliche Spannung aufrecht erhält. Sollte keiner dieser Schritte Abhilfe schaffen, ist das Gerät möglicherweise defekt. Punkt 3: Den Verstärker auf Audioleistung überprüfen. 1. Stellen Sie sicher, dass die RCA/Cinch-Kabel am Radio und Verstärker nicht beschädigt sind. Die gesamte Länge der Kabel auf Knicke, Spleiße usw. überprüfen. Überprüfen Sie die RCA/Cinch-Eingänge bei eingeschaltetem Autoradio auf Wechselspannung. Nach Bedarf reparieren bzw. ersetzen. Punkt 4: Prüfen warum beim Einschalten des Verstärkers ein Knacken auftritt.

1. Das Eingangssignal zum Verstärker entfernen und den Verstärker ein- und ausschalten.

2. Ist das Geräusch eliminiert, die Einschaltleitung des Verstärkers mit einem Verzögerungseinschaltmodul am Steuererät anschließen. Punkt 5: Den Verstärker auf übermäßige Motorengeräusche prüfen.

1. Alle signalübertragenden Kabel (RCA/Cinch-, Lautsprecherkabel) von Strom- und Erdungskabeln entfernt verlegen.

2. Alle elektrischen Komponenten zwischen dem Autoradio und dem/den Verstärker(n) umgehen. Das Steuergerät direkt am

Verstärkereingang anschließen. Falls das Geräusch eliminiert ist, ist das umgangene Gerät die Ursache des Geräuschs. ODER

3. Die vorhandenen Massekabel aller elektrischen Komponenten entfernen. Die Kabel an anderen Stellen wieder erden.

Prüfen, ob der verwendete Massepunkt sauber, blank und frei von Farbe, Rost usw. ist. ODER

4. Ein zweites Erdungskabel vom Minus/Massepol der Batterie zum Massepunkt installieren.

5. Die Drehstromlichtmaschine und Batterieladung von der Autowerkstatt prüfen lassen. Die ordnungsgemäße Funktion des

elektrischen Systems am Fahrzeug prüfen, und zwar einschließlich des Verteilers, der Zündkerzen, der Zündkerzenkabel, des Spannungsreglers usw.7 Please read the user‘s manual carefully before the installation and the rst operation of the amplier. All Specications are subject to change
