Produkttyp	Saugpistole
Marke	Silverline
Modell	196536
Maximaler Betriebsdruck	4 bar
Empfohlener Betriebsdruck	3,5 bar
Behältervolumen	1000 cm³ (1 Liter)
Düsendurchmesser	1,5 mm
Farbdurchfluss	130-210 ml/min
Luftverbrauch	87-227 L/min
Luftanschluss	1/4" BSP mit Schnellkupplungen EN-6 und EQ-4
Gewicht	0,75 kg
Gehäusematerial	Aluminiumguss mit Epoxidbeschichtung
Behältermaterial	Aluminium
Versorgungstyp	Druckluft (Saug)
Schalldruckpegel	77 dB(A)
Schallleistungspegel	88 dB(A)
Vibrationen (Gesamtwert)	1,85 m/s²
Garantie	3 Jahre (vorbehaltlich Registrierung innerhalb von 30 Tagen)
Konformitätsnormen	2006/42/EG, EN1953:1998+A1:2009
Betriebstemperatur	Nicht spezifiziert, Standard-Werkstatteinsatz
Wartung	Reinigung nach jedem Gebrauch mit geeignetem Lösungsmittel; regelmäßige Schmierung
Ersatzteile verfügbar	Düsen, Nadeln, Dichtungen, Anschlüsse (beim Hersteller)

Häufig gestellte Fragen - 196536 SILVERLINE

Welcher Kompressortyp wird für diese Pistole benötigt?

Ein Kompressor, der einen Luftdurchsatz von 87 bis 227 L/min und einen maximalen Druck von 4 bar liefert. Der Schlauch muss einen Innendurchmesser von mindestens 8 mm haben (9,5 mm bei mehr als 15 m).

Wie stellt man den Farbdurchfluss ein?

Drehen Sie den Nadeleinstellknopf (9) gegen den Uhrzeigersinn, um den Durchfluss zu erhöhen. Beginnen Sie, indem Sie ihn im Uhrzeigersinn vollständig hineindrehen, dann lösen Sie ihn allmählich bis zum gewünschten Durchfluss.

Wie reinigt man die Pistole nach dem Gebrauch?

Leeren Sie den Behälter, reinigen Sie ihn mit dem geeigneten Lösungsmittel. Setzen Sie den sauberen Behälter mit etwas Lösungsmittel wieder zusammen, sprühen Sie in einen leeren Behälter, bis der Strahl klar ist. Zerlegen Sie Düse und Nadel für eine gründliche Reinigung.

Was tun, wenn der Farbstrahl unregelmäßig ist?

Überprüfen Sie den Farbstand, reinigen Sie den Behälterfilter, stellen Sie sicher, dass die Nadel nicht trocken oder abgenutzt ist und der Behälter festgeschraubt ist. Reinigen Sie bei Bedarf die Düsenöffnungen.

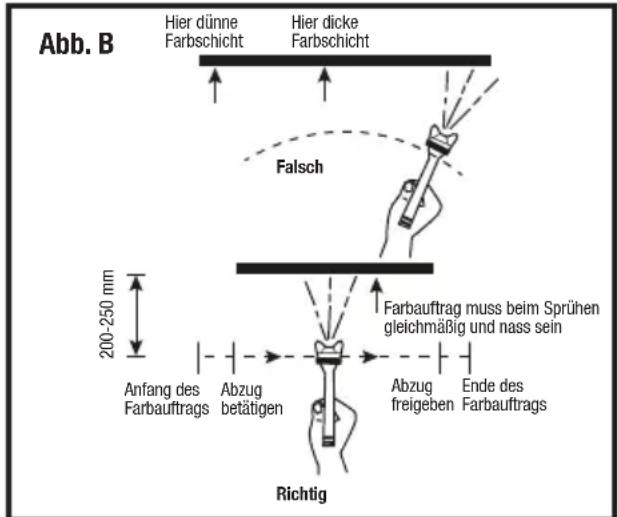

Welcher Abstand zwischen Pistole und Oberfläche?

Halten Sie die Pistole etwa 20-25 cm vom Werkstück. Ein zu großer Abstand führt zu Overspray, ein zu kleiner zu Läufern.

Wie vermeidet man Läufer und Tropfen?

Reduzieren Sie den Farbdurchfluss, passen Sie die Viskosität an, halten Sie die Pistole senkrecht zur Oberfläche und vermeiden Sie zu langsame Bewegungen.

Kann ich entzündliche Produkte sprühen?

Ja, aber mit Vorsicht: Halten Sie sich von Flammen und Wärmequellen fern, verwenden Sie es in einem gut belüfteten Bereich und tragen Sie geeignete Atemschutzausrüstung.

Wie pflegt man die Schmierung der Pistole?

Schmieren Sie das Gehäuse, die Lager und die O-Ringe leicht mit speziellem Schmieröl. Tragen Sie Vaseline auf die Federn auf. Nicht die Luftkanäle schmieren.

Was tun, wenn die Pistole nicht sprüht?

Überprüfen Sie die Luftzufuhr, die Farbviskosität, den Behälterfilter und die Pistoleneinstellungen (Nadel- und Sprühknopf).

Wie kann ich die 3-jährige Garantie in Anspruch nehmen?

Registrieren Sie Ihr Produkt innerhalb von 30 Tagen nach dem Kauf mit Ihrer Rechnung auf www.silverlinetools.com. Bei Defekten kontaktieren Sie den Silverline-Kundendienst.

BEDIENUNGSANLEITUNG 196536 SILVERLINE

Notified body: SLG Pruf – und Zertifizierungs GmbH, Dongguan, China

Organisme notifié : SLG Pruf – und Zertifizierungs GmbH, Dongguan, China

Beschreibung der Symbole

Auf dem Leistungsschild des Werkzeugs sind möglicherweise Symbole abgebildet. Sie vermitteln wichtige Informationen über das Produkt oder dienen als Gebrauchsanweisung.

Gehörschutz benutzen

Augenschutz benutzen

Atemschutz benutzen

Kopfschutz benutzen

Schutzhandschuhe benutzen

Bedienungsanleitung sorgfältig lesen

Achtung, Gefahr!

Giftige Dämpfe oder Gase!

Brandgefahr!

Explosionsgefahr!

KEINE offenen Flammen!

NICHT mit Druckgasflaschen betreiben!

Erfüllt die einschlägigen Rechtsvorschriften und Sicherheitsnormen

Umweltschutz

Druckluftwerkzeuge dürfen nicht über den Haushaltsmüll entsorgt werden. Nach Möglichkeit bitte über entsprechende Einrichtungen entsorgen. Lassen Sie sich bezüglich der sachgemäßen Entsorgung von Druckluftwerkzeugen von der zuständigen Behörde oder dem Händler beraten.

Technische Daten

Max. Betriebsdruck ....8 bar (116 psi)

Arbeitsdruck....3–5 bar (45–75 psi)

Druckluftanschluss....1/4 Zoll BSP; zwei

Bajonett-Schnellkupplungen (EN-6 für Großbritannien und EQ-4 für Kontinentaleuropa) im Lieferumfang enthalten

Spritzpistolenmaterial....Aluminiumguss

Farbbehältermaterial ....Aluminium

Farbbehältervolumen 750 cm3

Materialzuführung ....Saugbecher

Düsendurchmesser 6 mm

Mindestschlauchdurchmesser

8 mm für Zuluftschlauchlänge bis max. 15 m

9,5 mm für längere Zuluftschläuche

Luftverbrauch....85–227 l/min

Gewicht....1,0 kg

Aufgrund der fortlaufenden Weiterentwicklung unserer Produkte können sich die technischen Daten von Silverline-Produkten ohne vorherige Ankündigung ändern.

Schall und Vibrationen

Die in den Technischen Daten angegebenen Geräusch- und Vibrationsinformationen werden nach ISO 28927-3 bestimmt. Diese Angaben können zum Vergleich ähnlicher Werkzeuge dienen, die nach demselben Standard geprüft wurden. Die Angaben können auch zur Beurteilung der Schall- und Vibrationsbelastung verwendet werden.

Die angegebenen Werte entsprechen einer normalen Benutzung des Werkzeugs unter normalen Arbeitsbedingungen. Schlecht gewartete, falsch montierte und unsachgemäß verwendete Werkzeuge können erhöhte Schallpegel und Vibrationswerte aufweisen. Bei der Bestimmung der Gesamtverwendungsdauer des Werkzeugs müssen Ruhe- und Stillstandzeiten berücksichtigt werden. Planen Sie regelmäßige Arbeitspausen bei der Verwendung dieses Werkzeuges ein.

Es liegt im Interesse des Benutzers, seine eigene Sicherheit durch Tragen angemessener persönlicher Schutzausrüstung zu erhöhen, einschließlich Gehörschutz gegen lauten und wiederholten Lärm sowie Anti-Vibrationshandschuhen zur Verringerung der Vibrationsbelastung. Verwenden Sie dieses Werkzeug nicht mit kalten Händen, da Vibrationen bei Temperaturen unter dem individuellen Komfortbereich eine stärkere Wirkung zeigen.

Schall

Die Lärmschutzrichtlinie wurde zur Gewährleistung der Arbeitssicherheit und zum Schutz der Gesundheit vor Auswirkungen oder wahrscheinlichen Auswirkungen von Schallbelastung und Hörverlust eingeführt. Diese Richtlinie definiert Schallbelastung und physikalische Parameter wie Spitzenschalldruck sowie Tages- und Wochenbelastungswerte. Besondere Aufmerksamkeit gilt dem Belastungsgrad und der Belastungsdauer. Weitere Informationen zu den Lärmschutzrichtlinien 2003/10/EG und 2000/14/EG finden Sie auf den Seiten der Europäischen Agentur für Sicherheit und Gesundheitsschutz am Arbeitsplatz: www.osha.europa.eu.

Vibrationen

Die EU-Vibrationsrichtlinie 2002/44/EG wurde zur Kontrolle der Vibrationsbelastung am Arbeitsplatz eingeführt. Die Richtlinie ermöglicht es dem Werkzeugbenutzer, auf Kenntnis der Sachlage beruhende Entscheidungen über seine Arbeitsdauer zu treffen. Personen, die regelmäßig und über längere Zeiträume hinweg mit vibrationsstarken Geräten arbeiten, sind einem höheren Erkrankungsrisiko ausgesetzt. Nach ISO 28927-3 werden Vibrationen in drei Raumrichtungen gemessen, was unter dem Begriff Triax-Vektorsummen-Bestimmung bekannt ist. Stellen Sie beim Gebrauch von Geräten mit hoher Vibrationsbelastung sicher, die zulässigen Belastungsgrenzwerte nicht zu überschreiten. Weitere Informationen zur EU-Vibrationsrichtlinie finden Sie auf den Seiten der Europäischen Agentur für Sicherheit und Gesundheitsschutz am Arbeitsplatz: www.osha.europa.eu.

Allgemeine Sicherheitshinweise

• Lesen Sie diese Sicherheitshinweise zur Vermeidung unterschiedlicher Gefahrenquellen aufmerksam durch, bevor Sie dieses Werkzeug installieren, bedienen, reparieren, warten, Zubehörteile anbringen oder in der Nähe dieses Werkzeuges arbeiten. Nichtbeachtung kann zu schwerwiegenden Verletzungen führen.
• Dieses Werkzeug darf nur von qualifizierten und in der Bedienung unterwiesenen Personen installiert, eingestellt und benutzt werden.
• Modifizieren Sie dieses Werkzeug in keinster Weise. Modifikationen können dazu führen, dass Schutzeinrichtungen nicht effektiv funktionieren, wodurch das Risiko für den Benutzer erhöht wird.
• Werfen Sie diese Sicherheitsanleitung nicht weg, sondern stellen Sie sie jedem Benutzer zur Verfügung.
• Benutzen Sie dieses Werkzeug nicht, wenn es in irgendeiner Art beschädigt ist.
• Werkzeuge müssen regelmäßig darauf inspiziert werden, dass von ISO 11148 vorgeschriebene Kennzeichnungen auf dem Werkzeug angebracht und noch lesbar sind. Der Arbeitgeber/Benutzer ist dafür verantwortlich, gegebenenfalls Ersatzbeschriftungen über den Gerätehersteller zu beziehen.

WARNUNG! Dieses Gerät darf nicht von Personen (wie z.B. Kindern) mit eingeschränkten körperlichen oder geistigen Fähigkeiten oder von Personen ohne Erfahrung im Umgang mit einem solchen Gerät betrieben werden,

außer wenn sie von einer für ihre persönliche Sicherheit verantwortlichen Person in der Benutzung unterwiesen worden sind und dabei beaufsichtigt werden. Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie das Gerät nicht als Spielzeug verwenden.

Risiken durch geschossartige Fragmente

• Seien Sie sich bewusst, dass im Falle eines Versagens des Werkstücks, Zubehörs oder Werkzeugs Hochgeschwindigkeitsgeschosse entstehen können.
• Tragen Sie bei der Benutzung des Werkzeugs stets eine geeignete schlagfeste Schutzbrille. Die Schutzklasse hängt von der jeweiligen Anwendung ab und muss individuell beurteilt werden.
• Tragen Sie bei Überkopfarbeiten einen Schutzhelm.
• Das Risiko gegenüber dritten Personen und Beistehenden sollte an dieser Stelle ebenfalls beurteilt werden.
  • Vergewissern Sie sich, dass das Werkstück stets sicher befestigt ist.

Risiken des Hängenbleibens

- Erdrosselung, Skalpieren und andere Risswunden können durch lose Kleidung, Schmuck, Krawatten/Tücher/Halsmode, Haare, Handschuhe u.ä. verursacht werden, wenn diese nicht ordnungsgemäß vom Werkzeug ferngehalten werden.

Betriebsrisiken

• Bei der Benutzung dieses Werkzeugs können die Hände des Benutzers Gefahren, die Schnitt- und Schürfwunden sowie Verbrennungen hervorrufen können, ausgesetzt sein.
  • Schützen Sie Ihre Hände durch Tragen geeigneter Schutzhandschuhe.
• Bediener und Wartungspersonal müssen körperlich in der Lage sein, die Masse und das Gewicht des Werkzeugs sowie die bei dessen Verwendung auftretenden Kräfte handhaben zu können.
• Halten Sie das Werkzeug vorschriftsmäßig; seien Sie jederzeit bereit, plötzliches Ausschlagen abzufangen und haben Sie stets beide Hände am Werkzeug.
• Achten Sie auf eine gut ausbalancierte Körperposition und sorgen Sie für einen sicheren Stand.
• Schalten Sie das Werkzeug im Falle eines plötzlichen Ausfalls der Energieversorgung immer am Schalter aus.
• Verwenden Sie ausschließlich vom Hersteller empfohlene Schmiermittel.
• Das Tragen einer Schutzbrille ist Pflicht; geeignete Schutzhandschuhe und Arbeitsschutzkleidung werden dringend empfohlen.
• Vermeiden Sie die Berührung mit sich bewegenden Teilen, um Quetsch- und Schnittwunden an Händen und anderen Körperteilen zu vermeiden. Tragen Sie geeignete Schutzhandschuhe.
• Bei der Verwendung mit Kunststoffen und anderen elektrisch nicht leitfähigen Materialien kann es zu elektrostatischer Aufladung kommen.
• Die beim Lackieren entstehenden Aerosole und Rauche können potentiell zur Bildung explosionsgefährdeter Atmosphären beitragen.
• Verwenden Sie stets ein geeignetes Absaug- oder -unterdrückungssystem, welches für das zu bearbeitende Material geeignet ist.

Risiken durch wiederholte Bewegungsabläufe

• Bei der Arbeit mit diesem Werkzeug ist es möglich, dass der Benutzer Unbehagen in den Händen, Armen, Schultern, im Nacken oder in anderen Körperteilen verspürt.
• Der Benutzer muss während der Arbeit mit diesen Werkzeug darauf achten, stets eine bequeme Körperposition mit festem Stand einzuhalten; unbequeme Positionen und Positionen, die zum Verlust des Gleichgewichtes führen können, sind zu vermeiden. Der Benutzer sollte seine Körperposition bei länger andauernden Arbeiten in regelmäßigen Abständen verändern, um Ermüdung und Unwohlsein vorzubeugen.
• Warnsignale wie bleibendes oder wiederauftretendes Unbehagen, akutes oder anhaltendes Schmerzgefühl, Pochen, Kribbeln, Taubheit, Brennen oder Versteifungen dürfen nicht ignoriert werden. Der Arbeitgeber muss umgehend informiert und ein qualifizierter Arbeitsmediziner hinzugezogen werden.

Risiken durch Zubehörteile

• Trennen Sie das Gerät stets von der Energieversorgung, bevor Sie es befüllen oder Zubehörteile anbringen oder austauschen.
• Verwenden Sie ausschließlich vom Gerätehersteller empfohlenes Zubehör und kompatible Verbrauchsmaterialien; verwenden Sie keine Zubehörteile oder Verbrauchsmaterialien in anderen Größen.

Arbeitsplatzgefahren

• Ausrutschen, Stolpern und Fallen sind häufig auftretende Arten von Arbeitsunfällen. Achten Sie bei der Verwendung dieses Werkzeugs auf rutschige Untergründe sowie Stolpergefahren, z.B. durch die Druckluftzuleitung oder Hydraulikschläuche.
• Dieses Gerät ist nicht für den Betrieb in explosionsgefährdeten Bereichen konzipiert und es ist nicht gegen elektrischen Strom isoliert.

Risiken durch Staub und Rauch

• Durch Benutzung dieses Werkzeugs entstehende Aerosole und Rauche ist gesundheitsschädlich (und können u.a. Krebs, Geburtsschäden, Asthma und Dermatitis verursachen). Eine Risikoanalyse und die Einführung von Maßnahmen zur Kontrolle der Gesundheitsbelastung sind unerlässlich.
• In der Risikoanalyse muss sowohl durch die Benutzung des Werkzeuges erzeugter als auch bestehender Staub berücksichtigt werden.
• Um Staubemissionen möglichst gering zu halten, verwenden Sie das Gerät wie in dieser Anleitung beschrieben und halten Sie es entsprechend instand.
• Richten Sie den Staubaustritt so aus, dass bestehender Staub nicht aufgewirbelt wird.
• Bei Ausführen von stauberzeugenden Arbeiten muss der Staub bereits bei der Emission kontrolliert werden.
• Alle Gerätemerkmale und Funktionen zum Auffangen, Entfernen oder Unterdrücken von Staub und Rauch müssen in sachgemäßer Art und Weise in Übereinstimmung mit den Herstellerangaben verwendet werden.
• Tauschen Sie abgenutzte Verbrauchsmaterialien regelmäßig wie im Handbuch beschrieben aus, um einen unnötigen Anstieg der Staubbelastung zu verhindern.
• Verwenden Sie Atemschutz in der von Ihrem Arbeitgeber vorgeschriebenen Art und Weise bzw. in Übereinstimmung mit geltenden Arbeitsschutzrichtlinien.

Lärmgefährdungen

• Hohe Schallbelastungen können einen bleibenden, schweren Verlust des Hörvermögens und andere Gesundheitsschäden wie Tinnitus (Ohrenklingeln, Pfeiftöne, Summen) hervorrufen. Daher sind Risikobewertung und das Treffen angemessener Kontroll- und Schutzmaßnahmen unerlässlich.
• Angemessene Kontrollmaßnahmen umfassen z.B. das Anbringen einer geeigneten Schalldämpfung, welche die Geräuschentwicklung am Werkstück niedrig hält.
• Verwenden Sie Gehörschutz in der von Ihrem Arbeitgeber vorgeschriebenen Art und Weise bzw. in Übereinstimmung mit geltenden Arbeitsschutzrichtlinien.
• Verwenden Sie das Gerät wie in dieser Anleitung beschrieben, um einer unnötigen Erhöhung des Schallpegels vorzubeugen, und halten Sie es entsprechend instand.
• Tauschen Sie abgenutzte Verbrauchsmaterialien regelmäßig wie in dieser Anleitung beschrieben aus, um einen unnötigen Anstieg der Geräuschbelastung zu verhindern.
• Falls das Gerät über einen Schalldämpfer verfügt, stellen Sie sicher, dass dieser stets verwendet wird und sich in einwandfreiem Zustand befindet.

Vibrationsgefährdungen

Es ist Aufgabe der Bedienungsanleitung, den Benutzer über die Vibrationsgefährdung aufzuklären, die nicht durch Gestaltungs- und Konstruktionsmerkmale beseitigt werden konnte und daher als Restrisiko bestehen bleibt. Arbeitgeber sind durch diese Angaben in der Lage, das Risiko und die Belastung durch Vibrationen für den Bediener einzuschätzen. Falls die durch ISO 28927-3 bestimmten Vibrationsemissionswerte die tatsächlichen Vibrationswerte bei der regulären (und voraussehbaren unsachgemäßen) Verwendung des Werkzeuges nicht angemessen wiedergeben, müssen zusätzliche Informationen und Warnhinweise zur Verfügung gestellt werden, welche eine Risikoeinschätzung ermöglichen.

• Exposition gegenüber Vibrationen kann zu bleibenden Nervenschäden und Schädigung von Blutgefäßen an Händen und Armen führen.
• Tragen Sie bei der Arbeit unter kalten Bedingungen warme Kleidung und halten Sie Ihre Hände trocken und warm.
• Beenden Sie die Arbeit mit dem Gerät unverzüglich, falls Sie ein Taubheitsgefühl, Prickeln oder Schmerzen verspüren oder falls Ihre Haut an Fingern oder Händen aufgrund von Durchblutungsstörungen weißlich aussieht. Verständigen Sie Ihren Arbeitgeber und suchen Sie einen Arzt auf.
• Verwenden Sie das Gerät wie in dieser Anleitung beschrieben, um einer unnötigen Erhöhung der Vibrationsbelastung vorzubeugen, und halten Sie es entsprechend instand.
• Halten Sie das Werkzeug locker, jedoch sicher in der Hand und seien Sie bereit, eine der Bewegung des Gerätes entgegenwirkende Handstärke anzuwenden. Das Risiko von Schäden aufgrund von Vibrationsbelastung ist im Allgemeinen höher, je stärker die angewandte Griffkraft ist.

Zusätzliche Sicherheitshinweise für druckluftbetriebene Werkzeuge

Druckluft kann schwerwiegende Verletzungen verursachen:

• Schließen Sie stets die Druckluftversorgung, machen Sie den Schlauch drucklos und entfernen Sie das Werkzeug von der Druckluftversorgung, wenn es nicht benutzt wird oder Sie Wartungs- bzw. Reparaturarbeiten durchführen.
• Richten Sie einen Druckluftstrom niemals auf sich selbst oder auf andere Personen.
• Umherschlagende Schläuche können zu schwerwiegenden Verletzungen führen. Überprüfen Sie Schläuche und Verbindungen stets auf Beschädigungen und auf festen Sitz.
• Wenn Verbindungselemente mit Klauenkupplung verwendet werden, müssen Sicherungsstifte sowie Sicherheitselemente zur Sicherung gegen Umherschlagen des Schlauches bei Versagen des schlauch- oder geräteseitigen Verbinders installiert werden.
• Überschreiten Sie niemals den auf dem Werkzeug angegebenen maximalen Betriebsdruck.
• Tragen Sie ein Druckluftwerkzeug niemals am Schlauch.

Sicherheitshinweise für Spritzpistolen

Gefährliche Arbeitsumgebung

- Achten Sie immer darauf, dass ausreichend freier Raum um den Arbeitsbereich verfügbar ist. Verwenden Sie Spritzwerkzeuge nur in gut belüfteten Bereichen oder speziellen Spritzkabinen. Beachten Sie, dass Luftschläuche eine Stolpergefahr darstellen können. Legen Sie Schläuche stets so, dass die Gefahr möglichst gering gehalten wird.

Augen schützen

• Tragen Sie immer eine Schutzbrille.

Gehör schützen

• Tragen Sie immer einen Gehörschutz.

Schutz vor Vibrationen

- Tragbare Druckluftwerkzeuge können Schwingungskräfte erzeugen und sollten nie über längere Zeiträume ohne Pausen verwendet werden. Vibrationen können gesundheitsschädigend sein. Handschuhe können zu einer guten Durchblutung der Finger beitragen.

Schutzkleidung

• Tragen Sie stets geeignete Schutzausrüstung einschließlich, aber nicht beschränkt auf Arbeitsschutzanzüge, Handschuhe, Gesichtsmasken usw.
• Es liegt in der Verantwortung des Benutzers, dafür zu sorgen, dass allen in der Nähe des Arbeitsbereichs befindlichen Personen ebenfalls angemessene Schutzausrüstung zur Verfügung steht.

Den richtigen Luftschlauch verwenden

• Verwenden Sie zwischen Werkzeug und Wand- bzw. Kompressorkupplung immer leichte Schläuche.
• Die Verbindung mit der Druckluftversorgung sollte mit einem ausreichend langen Druckluftschlauch mit einem Durchmesser von 8 mm und einem Verbinder mit 1/4-Zoll-Innengewinde erfolgen. Bei Schlauchlängen über 15m muss ein Schlauch mit einem Durchmesser von 9,5 mm verwendet werden.
• Beim Sprühen ausschließlich saubere, gefilterte Druckluft verwenden.

Ausschalten nicht vergessen

• Stellen Sie stets sicher, dass der Betrieb des Druckluftwerkzeugs vollständig eingestellt wurde, bevor Sie es ablegen.
• Trennen Sie Druckluftwerkzeuge stets von der Druckluftquelle, bevor Sie Wartungsarbeiten daran durchführen es befüllen.
• Stellen Sie stets sicher, dass das Druckluftwerkzeug ausgeschaltet ist, bevor Sie es an die Druckluftquelle anschließen. Beachten Sie, dass Druckluftwerkzeuge nach dem Gebrauch noch Restdruck enthalten können. Lassen Sie nach dem Abstellen der Druckluftquelle stets den Luftdruck aus dem Gerät ab.

Gerät nicht unsachgemäß verwenden

• Erhöhen Sie den Luftdruck nicht über das empfohlene Maß hinaus. Übermäßiger Druck führt zum Verschleiß der beweglichen Teile und kann zum Ausfall des Geräts führen. Zudem kann das Werkzeuggehäuse dadurch reißen.
• Versuchen Sie nicht, Druckluftwerkzeuge zu modifizieren. Modifikationsversuche führen zum Erlöschen der Garantie und können schwerwiegende Verletzungen des Bedieners oder umstehender Personen verursachen.

Verwendung von Spritzpistolen

• Richten Sie Spritzpistolen weder auf Menschen noch auf Tiere.
• Halten Sie sich beim Sprühen von Hitzequellen und offenen Flammen fern.

WARNUNG! Lösungsmittel und Anstrichstoffe sind schädlich und können giftig sein. Einige Lösungsmittel und Anstrichstoffe sind hochentzündlich. Mit Vorsicht und gemäß den Herstellerangaben handhaben. Lösungsmittel und Anstrichstoffe in verschlossenen, dichten Behältern aus gegenüber dem jeweiligen Lösungsmittel chemisch beständigem Material lagern. Immer geeignete persönliche Schutzausrüstung tragen und Lösungsmittel und Anstrichstoffe sowie kontaminierte Gegenstände vorschriftsmäßig als Sondermüll entsorgen.

WARNUNG! Lösungsmittel auf Halogenkohlenwasserstoffbasis wie Trichlorethan und Methylenchlorid 1.1.1 können in Verbindung mit Aluminium oder heißen, verzinkten Komponenten chemische Reaktionen hervorrufen. Sie stellen somit möglicherweise eine Explosionsgefahr dar.

WARNUNG! Beim Versprühen von Anstrichstoffen entstehen gefährliche, gesundheitsschädliche Dämpfe und Aerosole. Lesen Sie bitte alle Etiketten und Sicherheitshinweise sorgfältig durch und befolgen Sie alle Anweisungen und Vorschriften. Wenden Sie sich im Zweifelsfalle bitte an den Hersteller des Anstrichstoffes. Tragen Sie beim Sprühen einen angemessenen Atemschutz. Der verwendete Atemschutz muss für den auszubringenden Anstrichstoff geeignet und dem Grad der Dampfkonzentration angepasst sein. Beim Sprühen von Farbe oder Lack muss ein von der Umgebungatmosphäre unabhängiger Atemschutz oder Schutzausrüstung mit der Filterkombination A1/A2-P2 verwendet werden. Sorgen Sie während des gesamten Sprüh- und Reinigungsvorgangs für ausreichenden Hautschutz. Tragen Sie geeignete Arbeitsschutzkleidung und verwenden Sie entsprechend schützende Hautsalbe.

WARNUNG! KEINE Säuren, Laugen, Entfernungsmittel u.ä. Substanzen versprühen!

Geräteübersicht

1 Barbbehälter
2 Deckel mit Bajonettverschluss
3 Materialanschluss
4 Düse
5 Sprühmusterkappe mit Luftdüse
6 Überwurfmutter
7 Gerändelte Sprühmustereinstellschraube
8 Aufhängeloch
9 Gerändelte Farbmengenregulierschraube
10 Ventilfedersitz
11 Abzug
12 Handgriff
13 Schnellkupplung

Bestimmungsgemäße Verwendung

- Mit filtrierter Druckluft aus einem Kompressor betriebene zerstäubende Saugbecher-Spritzpistole zum Sprühen von Lacken und Beschichtungsmaterialien mittlerer Viskosität.

Auspacken des Gerätes

• Packen Sie Ihr Werkzeug vorsichtig aus und überprüfen Sie es. Machen Sie sich vollständig mit allen seinen Eigenschaften und Funktionen vertraut.
• Vergewissern Sie sich, dass sämtliche Teile des Werkzeugs vorhanden und in einwandfreiem Zustand sind. Sollten Teile fehlen oder beschädigt sein, lassen Sie diese ersetzen, bevor Sie das Werkzeug verwenden.

Vor Inbetriebnahme

Schnellkupplung anbringen

Hinweis: Der Lieferumfang dieses Werkzeugs umfasst zwei verschiedene Druckluft-Schnellkupplungen:

EQ-4: Verwendung vor allem in Kontinentaleuropa

EN-6: Verwendung vor allem in Großbritannien

EQ-4
Europe

- Bitte wählen Sie die mit dem von Ihnen verwendeten Druckluftsystem kompatible Schnellkupplung und richten Sie sich nach der folgenden Installationsanleitung:

1. Dichten Sie das Schraubengewinde der Schnellkupplung (13) mit PTFE-Band (nicht mitgeliefert) ein, um eine luftdichte Verbindung zu erhalten.

Hinweis: Wickeln Sie das PTFE-Band fest und im Uhrzeigersinn, damit es sich bei Einschrauben des Gewindes nicht löst.

1. Entfernen Sie den Schutzstopfen aus dem Druckluftanschluss.
2. Schrauben Sie die Schnellkupplung mit einem Gabelschlüssel (nicht mitgeliefert) in den Druckluftanschluss unten am Handgriff.
3. Verbinden Sie die Schnellkupplung mit der Druckluftversorgung, bringen Sie sie vorsichtig unter Druck und prüfen Sie die Verbindung auf Dichtigkeit (z.B., indem Sie die Außenseiten der Verbindungsstücke mit wenig Seifenwasser besprühen).

- Schnellkupplungen mit passendem Innengewinde lassen sich nun auf das Werkzeug aufstecken.

Farbbehälter anschließen

- Der Farbbehälter (1) wird auf den Materialanschluss (3) aufgeschraubt und leicht mit einem geeigneten Schlüssel (nicht im Lieferumfang enthalten) angezogen.

Anschluss an die Druckluftversorgung

- Dieses Werkzeug ist zum Anschluss an eine Druckluftversorgung vorgesehen, die über eine Wartungseinheit mit Wasserabscheider und Filter verfügt und saubere trockene Druckluft liefert.

WARNUNG: Spritzpistolen können keinesfalls an Druckluftleitungen mit integriertem Öler verwendet werden. Hinweis: Ohne die Verwendung einer hochqualitativen Filtereinheit ist es ist nahezu unmöglich, ein hochwertiges Sprühergebnis zu erzielen.

• Der Druck der Luftversorgung darf den angegebenen maximalen Arbeitsdruck des Gerätes nicht überschreiten (siehe Abschnitt „Technische Daten“).
• Sorgen Sie dafür, dass aufgefangene Feuchtigkeit täglich aus dem Druckluftsystem entleert wird.
• Stellen Sie sicher, dass alle Teile des Druckluftsystems (inkl. Schläuche, Verbinder usw.) für den angegebenen Betriebsdruck geeignet sind.
• Um statische Aufladung zu verhindern dürfen keine Schläuche verwendet werden, die nicht elektrisch leitfähig sind.

Luftdruck einstellen

• Der Sprühdruck muss ordnungsgemäß unter Berücksichtigung des Druckabfalles zwischen Druckluftregler und Spritzpistole eingestellt werden.
• Verwenden Sie einen Druckluftschlauch mit dem empfohlenen Durchmesser und stellen Sie den Luftdruck gemäß der „Technischen Daten“ ein.

WICHTIGER HINWEIS: Verwenden Sie stets den niedrigsten möglichen Sprühdruck, um Overspray (Sprühverluste) zu verhindern und einen möglichst effizienten Sprühvorgang zu erzielen.

Farbe vorbereiten

WARNUNG: Vergewissern Sie sich, dass die Art der Farbe, das verwendete Lösungsmittel sowie die Viskosität (nach dem Anmischen) zum Ausbringen mit dieser Spritzpistole geeignet sind.

• Mischen, verdünnen und filtrieren Sie die Farbe in Übereinstimmung mit den Herstellerangaben.
• Beachten Sie die Herstellerangaben bezüglich Lagerung und Entsorgung des Beschichtungsmaterials.

Farbbehälter befüllen

1. Stellen Sie sicher, dass die Spritzpistole von der Druckluftversorgung getrennt ist.
2. Öffnen Sie den Deckel mit Bajonettverschluss (2).
3. Begutachten Sie die Dichtung innerhalb des Deckels auf Verschleiß und Beschädigung.
4. Befüllen Sie den Farbbehälter (1) mit der benötigten Menge an Farbe.

Hinweis: Die maximale Füllhöhe befindet sich ca. 10 mm unterhalb der Schulter des Farbbehalters.

1. Bringen Sie den Deckel wieder an der Spritzpistole an. Der Deckel muss mit der Hand fest verschlossen werden.

Hinweis: Der Deckel verfügt über eine kleine Druckausgleichsbohrung und ist daher nicht vollständig dicht. Seien Sie vorsichtig, keine Flüssigkeit durch diese Öffnung zu verschütten. Stellen Sie sicher, dass die Druckausgleichsbohrung stets sauber und frei von Verstopfungen ist.

Spritzpistole einstellen

Hinweis: Machen Sie sich zunächst mit der Funktion des Abzugs (11) vertraut (siehe Abschnitt „Bedienung“), bevor Sie mit den im Folgenden beschriebenen Schritten beginnen.

• Spritzpistole in die Ausgangsposition bringen:

1. Drehen Sie die Gerändelte Farbmengenregulierschraube (9) vorsichtig bis zum Anschlag im Uhrzeigersinn.

WARNUNG! Die Materialnadel kann leicht beschädigt werden. Achten Sie darauf, nicht zu viel Kraft aufzuwenden.

1. Drehen Sie die Gerändelte Sprühmustereinstellschraube (7) vorsichtig bis zum Anschlag im Uhrzeigersinn.

WARNUNG! Wenden Sie nicht zu viel Kraft auf, da der Ventilsitz sonst beschädigt werden könnte.

1. Lösen Sie die Überwurfmutter (6) ungefähr eine Viertelumdrehung bzw. bis die Sprühmusterkappe mit Luftdüse (5) gedreht werden kann.

• Materialfluss einstellen:

1. Verbinden Sie die Spritzpistole mit Ihrer Druckluftversorgung, und vergewissern Sie sich, dass der Druck entsprechend der Vorgaben in „Technischen Daten“ eingestellt wurde.

2. Richten Sie die Spritzpistole auf ein großes Stück Pappe oder anderes Restmaterial aus.

3. Halten Sie die Spritzpistole still und drücken Sie den Abzug (11) vollständig durch.

Hinweis: Wenn sich die Spritzpistole in der Ausgangsposition befindet, wird an dieser Stelle kein Material ausgegeben.

1. Halten Sie den Abzug gedrückt und drehen Sie die Gerändelte Farbmengenregulierschraube (9) langsam im Gegenuhrzeigersinn, um den Materialfluss freizugeben.
2. Verändern Sie die Einstellung, bis der gewünschte Materialfluss erreicht ist.

Abb. A

- Sprühmuster einstellen:

Hinweis: Nach Veränderung der Sprühmustereinstellung muss der Materialfluss evtl. erneut angepasst werden.

1. Drehen Sie die Gerändelte Sprühmustereinstellschraube (7) vorsichtig im Gegenuhrzeigersinn, bis das gewünschte Sprühmuster erreicht ist.

Hinweis: Das Drehen der Gerändelten Sprühmustereinstellschraube im Gegenuhrzeigersinn verbreitert das Sprühmuster; eine Drehung im Uhrzeigersinn führt zu einem schmaleren und runderen Muster.

1. Drehen Sie die Sprühmusterkappe mit Luftdüse (5), um die Ausrichtung des Sprühmusters zu verändern (siehe Abb. A).
2. Lassen Sie den Abzug (11) los, sobald Sie mit der Einstellung der Spritzpistole zufrieden sind. Drehen Sie die Überwurfmutter (6) fest, um ein Verdrehen der Sprühmusterkappe mit Luftdüse zu verhindern.

Hinweis: Für die meisten Einsatzfälle sollten sich die Hörner der Sprühmusterkappe mit Luftdüse (5) in horizontaler Position befinden, was ein vertikales Sprühmuster erzeugt. Dies ermöglicht einen breiten Materialauftrag, wenn die Spritzpistole seitlich über das Werkstück geführt wird.

Bedienung

Funktion des Abzuges

• Der Abzug (11) verfügt über einen zweistufigen Mechanismus:
- Beim Drücken des Abzuges bis zur ersten Stufe beginnt der Luftfluss durch die Spritzpistole.
- Wird der Abzug komplett durchgedrückt, wird die Materialzufuhr freigegeben.

Hinweis: Die Stellung der Gerändelten Farbmengenregulierschraube (9) bestimmt, wie weit der Abzug gedrückt werden kann.

Tipps für das Arbeiten mit Spritzpistolen

• Um ein gleichmäßiges, glattes Sprühergebnis zu erzielen, muss die Farbe unter Berücksichtigung der Herstellerangaben vorbereitet und verdünnt werden.
• Die Spritzpistole muss sauber und ordnungsgemäß befüllt sein, das Sprühmuster korrekt justiert und der Kompressor auf den richtigen Betriebsdruck eingestellt sein.
• Führen Sie zum Ermitteln der besten Einstellungen und des idealen Abstandes zum Werkstück stets einen Sprühtest durch, bevor Sie mit der Arbeit beginnen.
• Halten Sie während des Sprühvorganges einen Abstand von ca. 200–250 mm zwischen der Düse und dem Werkstück aufrecht.
• Besprühen Sie zunächst alle Werkstückkanten. Die einzelnen Sprühdurchgänge sollten zu ca. 50 % überlappen.

• Sprühen Sie in einer gleichmäßigen Bewegung. Halten Sie Ihre Hand so still wie möglich und führen Sie die Sprühpistole in einer geraden Linie über das Werkstück (siehe Abb. B).

• Führen Sie die Spritzpistole niemals in einer Bogenbewegung. Dies führt zu einem ungleichmäßigen Farbauftrag (siehe Abb. B).

• Vermeiden Sie intensives Umherschwenken der Spritzpistole, da dadurch das erzeugte Sprühmuster instabil wird und zerstäubte Farbe in die Atmosphäre freigibt.
• Es wird empfohlen, den gesamten Sprühvorgang vor Beginn zu visualisieren. Beginnen Sie mit den am wenigsten sichtbaren Bereichen und arbeiten Sie sich zu den sichtbaren Bereichen vor. Diese Vorgehensweise erzeugt ein gleichmäßiges Sprühergebnis und erlaubt es Ihnen, problematische Bereiche zu erkennen und um bereits lackierte Bereiche herumzuarbeiten.
• Trennen Sie die Spritzpistole unmittelbar nach Beendigung der Arbeit von der Druckluftversorgung.

WARNUNG! Beachten Sie, dass Druckluftwerkzeuge auch nach der Verwendung noch Restdruck enthalten können. Lassen Sie nach dem Abstellen der Luftzufuhr stets den verbleibenden Luftdruck aus dem Gerät ab.

Instandhaltung

WARNUNG! Trennen Sie das Gerät stets von der Druckluftversorgung und lassen Sie den Druck ab, bevor Sie Wartungsarbeiten durchführen oder das Gerät demontieren.

WARNUNG! Tragen Sie bei der Durchführung von Reinigungs- und Wartungsarbeiten stets angemessene persönliche Schutzausrüstung einschließlich Augen- und Atemschutz sowie geeignete Handschuhe.

WARNUNG! Die meisten der für Lackieranwendungen verwendeten Lösungsmittel sind toxisch und äußerst leicht entzündlich. Beachten Sie Richtlinien und geltende Gesetze bezüglich Handhabung, Lagerung und Entsorgung von Lösungsmitteln und anderen potentiell gefährlichen Substanzen.

Hinweis: Ihre Spritzpistole ist ein Präzisionsinstrument und muss als solches behandelt und gewartet werden, um dauerhaft professionelle, gleichbleibende Ergebnisse zu erzielen.

• Die meisten bei Spritzpistolen auftretenden Probleme sind auf angetrocknete Farbreste zurückzuführen, die die Düsen und internen Leitungen verstopfen.
• Reinigen Sie die gesamte Spritzpistole nach jeder Benutzung bzw. beim Wechsel der verwendeten Farbe so gründlich wie möglich.
• Verwenden Sie zur Reinigung stets das gleiche Lösungsmittel, das Sie zuvor zum Verdünnen der Farbe verwendet haben.

Nach jedem Gebrauch durchzuführende Reinigungsschritte

1. Entfernen Sie den Farbbehälter (1), füllen Sie sämtliche Farbreste in einen geeigneten, verschließbaren Behälter um und reinigen Sie den Farbbehälter gründlich mit einem geeigneten Lösungsmittel und sauberen Lappen.
2. Reinigen Sie die Düse (4) und Düsenbaugruppe, den Deckel und die Dichtung des Farbbehälters.
3. Füllen Sie eine kleine Menge an Lösungsmittel in den gereinigten Farbbehälter ein und bringen Sie diesen wieder an der Spritzpistole an.
4. Verbinden Sie die Spritzpistole mit der Druckluftversorgung.
5. Richten Sie die Düse in einen verschließbaren Behälter und sprühen Sie das Lösemittel in diesen hinein. Sprühen Sie Lösemittel durch die Pistole, bis der austretende Sprühnebel keine Farbpartikel mehr enthält.
6. Schalten Sie die Druckluftversorgung ab und trennen Sie die Pistole von der Luftversorgung.
7. Entfernen Sie den Farbbehälter, füllen Sie Lösemittelreste in den zuvor benutzten verschließbaren Behälter, und trocknen Sie alle Komponenten sorgfältig.
8. Bringen Sie den Farbbehälter zur Lagerung wieder an der Pistole an.

WARNUNG! In Ländern, in denen die Reinigung mit einem offenen Lösungsmittel verboten ist, müssen spezielle Reinigungsverfahren durchgeführt werden (z.B. Reinigung in dafür vorgesehenen, verschlossenen Behältern usw.). Informieren Sie sich über die geltenden Bestimmungen und befolgen Sie die jeweiligen Vorschriften.

Spezielle Reinigungsverfahren für Luft- und Materialdüsen sowie Nadeln

WARNUNG! Bei den Düsen und Nadeln handelt es sich um feinmechanisches Zubehör, das mit entsprechender Sorgfalt behandelt werden muss. Beschädigungen und Modifikationen führen zu minderwertigen Arbeitsergebnissen.

WARNUNG! Die Farbnadel hat eine lange, scharfe Spitze und muss daher mit großer Vorsicht gehandhabt werden, um Stichwunden und andere Verletzungen zu vermeiden.

1. Demontieren Sie die Spritzpistole vorsichtig anhand der Explosionszeichnung und entfernen Sie alle Düsen und Nadeln.
2. Weichen Sie die Komponenten in einem geeigneten Lösungsmittel ein, um angetrocknetes Material zu lösen und entfernen Sie dieses mit einem sauberen Reinigungstuch oder einer weichen Bürste.

Hinweis: Weichen Sie niemals die gesamte Spritzpistole in Lösungsmittel ein, da dies die Schmiermittel aus den Packungen entfernen würde.

1. Blasen Sie die Komponenten vorsichtig mit filtrierter Druckluft aus bzw. ab.

WARNUNG! Führen Sie keine Metallgegenstände in die Düsenöffnungen ein! Falls eine mechanische Reinigung notwendig ist, muss ein spezieller Düsenreiniger aus einem Material verwendet werden, das weicher als Messing ist.

Schmierung

• Die farbführenden Komponenten von Spritzpistolen müssen stets öl- und fettfrei bleiben. Es gibt allerdings Komponenten, die regelmäßig geschmiert werden müssen.
• Schmieren Sie alle Packungen, Lager und dynamischen 0-Ringe mit einem speziellen Schmiermittel für Spritzpistolen. Bringen Sie eine kleine Menge an Vaseline auf Spiralfedern auf.

Lagerung

- Bewahren Sie dieses Gerät sorgfältig an einem sicheren, trockenen Ort außerhalb der Reichweite von Kindern auf.

Entsorgung

• Druckluftwerkzeuge dürfen nicht über den Hausmüll entsorgt werden.
• Spritzpistolen können Spuren von Lösemitteln und Farbe enthalten und müssen dementsprechend der Wiederverwertung zugeführt werden.
• Farbreste, Lösungsmittel und Reinigungslösungen in Übereinstimmung mit den Herstellerangaben entsorgen.
• Lassen Sie sich von der zuständigen Behörde bezüglich der ordnungsgemäßen Entsorgung von Druckluftwerkzeugen beraten.

Fehlerbehebung

Problem Mögliche Ursache Lösung
Spritzpistole sprüht nicht	Kein Luftdruck Druckluftversorgung überprüfen
	Viskosität des Materials viel zu hoch Material verdünnen
	Filter verstopft Entfernen Sie das Filterelement und reinigen Sie es mit Lösungsmittel
	Spritzpistole falsch eingestellt Befolgen Sie die konekte Einstellprozedur
Strahl unterbrochen, spuckendes Austreten der Farbe	Niedriger Materialstand Material nachfüllen
	Luft dringt durch angetrocknete oder abgenutzte Nadeldichtung in Durchflussbereich ein	Packung anziehen; schmieren
	Leckage in der Fließbecherverbindung Überprüfen	Sie den 0-Ring der Fließbecherverbindung; Fließbecherverbindung fester anziehen
	Materialwege verstopft Entfernen Sie das Filterelement und reinigen Sie es mit Lösungsmittel; spülen Sie die Spritzpistole mit Lösungsmittel, um Verstopfungen aufzulösen
	Undichtigkeit durch zu lockere Nadeldichtung Packung anziehen oder ersetzen
Bogenförmiges Spritzbild	Hornlöcher verstopft	Blockade an Hornlöchern entfernen oder in geeignetes Lösungsmittel tauchen und gut abwischen
	Umlenkung der Farbe durch ungleichmäßige Farbmenge aus Hornlöchern
Ungleichmäßiges Spritzbild	Farbe sammelt sich außen an der Farbspitze, am mittleren Loch oder verstopft teilweise die Düsenöffnung	Blockade entfernen
	Farbdüse lose Farbdüse festziehen
Spritzbild zu schmal	Luftdruck zu hoch Luftdruck vermindern
	Farbe zu dünn Farbviskosität regulieren
Spritzbild geht auseinander	Luftdruck zu niedrig Luftdruck erhöhen
	Farbe zu dickflüssig Farbviskosität regulieren
Keine oder nur geringe Farbausgabe	Durchflussbereich verstopft	Blockade entfernen
	Luftlöcher in der Düse verstopft
	Farbnadelstrich zu schmal Farbnadelstrich anpassen
Exzessives Overspray	Sprühdruck zu hoch Luftdruck reduzieren
	Material nicht ordnungsgemäß vorbereitet Viskosität korrigieren und erneut filtrieren
	Spritzpistole zu weit vom Werkstück entfernt	Korrektten Abstand einhalten
	Zu schnelle Bewegung der Spritzpistole	Langsamer arbeiten
	Spritzpistole falsch eingestellt Befolgen Sie die konekte Einstellprozedur
Nasenbildung und Verlaufen	Materialfluss zu hoch	Materialfluss reduzieren
	Material zu dünn	Viskosität korrigieren
	Spritzpistole wird in zu großem Winkel gehalten	Spritzpistole im rechten Winkel zum Werkstück halten; Sprühtechnik verbessern
Falls sich das Problem trotz der hier genannten Abhilfemöglichkeiten nicht beheben lässt, wenden Sie sich an Ihren Fachhändler oder einen von Silverline zugelassenen Kundendienst.

Silverline-Tools-Garantie

Dieser Silverline-Artikel wird mit einer 3-Jahres-Garantie angeboten

Registrieren Sie diesen Artikel unter silverlinetools.com innerhalb von 30 Tagen nach dem Kauf, um die 3-Jahres-Garantie zu aktivieren. Der Garantiezeitraum beginnt mit dem Kaufdatum auf Ihrem Kaufbeleg.

Registrierung Ihres Kaufs

Gehen Sie auf silverlinetools.com, klicken Sie auf „Registrierung“ und geben Sie Folgendes ein:

• Ihre persönlichen Angaben
  • Produktdetails und Kaufinformationen

Sobald dieses Produkt registriert worden ist, wird Ihre Garantiebescheinigung im PDF-Format erzeugt. Bitte drucken Sie sie aus und bewahren Sie sie zusammen mit Ihrem Produkt auf.

Garantiebedingungen

Der Garantiezeitraum beginnt mit dem Kaufdatum im Einzelhandel, das auf dem Kaufbeleg angegeben ist.

BITTE BEWAHREN SIE DEN KAUFBELEG AUF!

Falls dieser Artikel innerhalb von 30 Tagen nach dem Kauf einen Defekt aufweisen sollte, bringen Sie es bitte mit Ihrem Kaufbeleg zu dem Fachhändler, bei dem es gekauft wurde, und informieren Sie ihn über die Mängel. Das Gerät wird daraufhin ersetzt oder der Kaufpreis zurückerstattet. Falls dieser Artikel nach Ablauf von 30 Tagen nach dem Kauf einen Mangel aufweist, senden Sie es bitte an:

BA21 1WU, Großbritannien

Der Garantieanspruch muss während der Garantiezeit gestellt werden. Sie müssen den Originalkaufbeleg mit Angabe des Kaufdatums einreichen und Ihren Namen und Ihre Adresse sowie den Ort des Kaufs angeben, bevor etwaige Arbeiten durchgeführt werden können.

Sie müssen genaue Angaben über den zu behebenden Defekt machen. Alle innerhalb der Garantiefrist gemachten Forderungen werden von Silverline Tools daraufhin überprüft werden, ob es sich bei den Mängeln um einen Material- oder Fertigungsfehler handelt.

Versandkosten werden nicht zurückerstattet. Alle Artikel sollten sich in sauberem und sicherem Zustand befinden und sorgfältig verpackt zur Reparatur eingeschickt werden, um Schäden oder Verletzungen während des Transports zu vermeiden. Die Annahme unangemessener oder unsicherer Lieferungen kann von uns verweigert werden.

Alle Arbeiten werden von Silverline Tools oder seinen autorisierten Reparaturwerkstätten durchgeführt.

Die Reparatur oder der Ersatz des Artikels führt nicht zur Verlängerung des Garantiezeitraums.

Mängel, bei denen unsere Prüfung ergibt, dass sie unter die Garantie fallen, werden durch kostenlose Reparatur des Werkzeugs (ohne Versandkosten) oder Ersatz durch ein Werkzeug in einwandfreiem Zustand behoben.

Einbehaltene Werkzeuge oder Teile, die ersetzt wurden, gehen in den Besitz von Silverline Tools über.

Die Reparatur bzw. der Ersatz Ihres Artikels unter dieser Garantie erfolgt zusätzlich zu Ihren gesetzlichen Rechten als Verbraucher und hat keine nachteiligen Folgen auf diese.

Durch die Garantie abgedeckt ist:

Die Reparatur des Artikels, nachdem zur Zufriedenheit von Silverline Tools nachgewiesen wurde, dass der Defekt durch fehlerhaftes Material oder mangelhafte Arbeitsausführung bedingt ist und in den Garantiezeitraum fällt.

Wenn ein Ersatzteil nicht mehr erhältlich ist oder nicht mehr hergestellt wird, kann Silverline Tools es gegen einen funktionellen Ersatz austauschen.

Verwendung des Artikels innerhalb der EU.

Durch die Garantie nicht abgedeckt ist:

Silverline Tools garantiert keine Reparaturen, die durch Folgendes erforderlich geworden sind:

Normale Verschleißerscheinungen, die trotz Verwendung entsprechend der Bedienungsanleitung entstehen, z.B. an Messern, Bürsten, Riemen, Glühbirnen, Batterien usw.

Ersatz von mitgeliefertem Zubehör wie etwa Bohrspitzen, Klingen, Schleifblättern, Schneidscheiben und anderen zugehörigen Teilen.

Unfallschäden und Fehler, die durch unsachgemäße Verwendung oder Wartung, Missbrauch, Nachlässigkeit oder fahrlässige Bedienung oder Handhabung des Artikels entstanden sind.

Verwendung des Artikels für andere als normale Haushaltszwecke.

Jegliche Veränderungen oder Modifikationen des Artikels.

Die Verwendung von Teilen oder Zubehör, die keine Originalkomponenten von Silverline Tools sind.

Fehlerhafte Montage (außer, wenn von Silverline Tools vorgenommen).

Reparaturen oder Änderungen, die von anderen als Silverline Tools oder seinen autorisierten Reparaturwerkstätten durchgeführt wurden.

Ansprüche, die über die Rechte zur Behebung von Mängeln an dem in diesen Garantiebedingungen genannten Werkzeug hinausgehen.

EG-Konformitätserklärung

Name des Unterzeichners: Mr. Darrell Morris

Bevollmächtigt durch: Silverline Tools

Erklärt hiermit, dass das Produkt:

Ident.-Nr.: 196536

Produktbeschreibung: Saugbecher-Spritzpistole

Den folgenden Richtlinien entspricht:

• Maschinenrichtlinie 2006/42/EG
• EN1953:1998+A1:2009

Benannte Stelle: SLG Pruf – und Zertifizierungs GmbH, Dongguan, China

Techn. Unterlagen bei: Silverline Tools

Datum: 11.06.2013

Unterzeichnet von:

Geschäftsführender Direktor

Name und Anschrift des Herstellers oder seines niedergelassenen

Bevollmächtigten:

Somerset, BA22 8HZ, Großbritannien

Organismo notificado: SLG Pruf – und Zertifizierungs GmbH, Dongguan, China

Organismo informato: SLG Pruf – und Zertifizierungs GmbH, Dongguan, China

Giftige dampen of gassen!

Brandgevaar!

Explosiegevaar!

GEEN open vlammen!

Keuringsinstantie: SLG Pruf – und Zertifizierungs GmbH, Dongguan, China

WICHTIGER HINWEIS: DIE STÜCKLISTEN UND EXPLOSIONSZEICHNUNGEN IN DIESER BETRIEBSANLEITUNG SIND UNVERBINDLICH UND DIENEN LEDIGLICH ALS REFERENZ. DER HERSTELLER ÜBERNIMMT BEZÜGLICH EIGENMÄCHTIG DURCHGEFÜHRTER REPARATUREN UND/ODER ANDERER MONTAGE-/ DEMONTAGVERFAHREN AM WERKZEUG KEINERLEI GEWÄHRLEISTUNG ODER GARANTIE GEGENÜBER DEM/DER KÄUFER(-IN). DER HERSTELLER WEIST AUSDRÜCKLICH DARAF HIN, DASS SÄMTLICHE INSTANDSETZUNGSARBEITEN UND DER AUSTAUSCH VON ERSATZTEILEN AUSSCHLIEBLICH VON EINEM GEPRÜFTEN TECHNIKER BEI EINER VON SILVERLINE ZUGELASSENEN REPARATURWERKSTATT UND NIEMALS VOM KÄUFER SELBST DURCHZUFÜHREN SIND. DER KÄUFER ÜBERNIMMT SÄMTLICHE RISIKEN UND JEGLICHE HAFTUNG IM ZUSAMMENHANG MIT EIGENMÄCHTIG DURCHGEFÜHRTER REPARATUREN AM ORIGINALPRODUKT SOWIE DEM AUSTAUSCH VON TEILEN UND ANDEREN MODIFIZIERUNGEN DES ORIGINALPRODUKTS. ABBILDUNGEN SIND NUR ZU ILLUSTRATIONSZWECKEN. NICHT ALLE KOMPONENTEN SIND ALS ERSATZTEILE LIEFERBAR.

*Innerhalb von 30 Tagen online registrieren. Es gelten die Allgemeinen Geschäftsbedingungen

3 años de garantía
