BEDIENUNGSANLEITUNG 01463 Cleanmaxx

Gebrauchsanleitung ab Seite 3

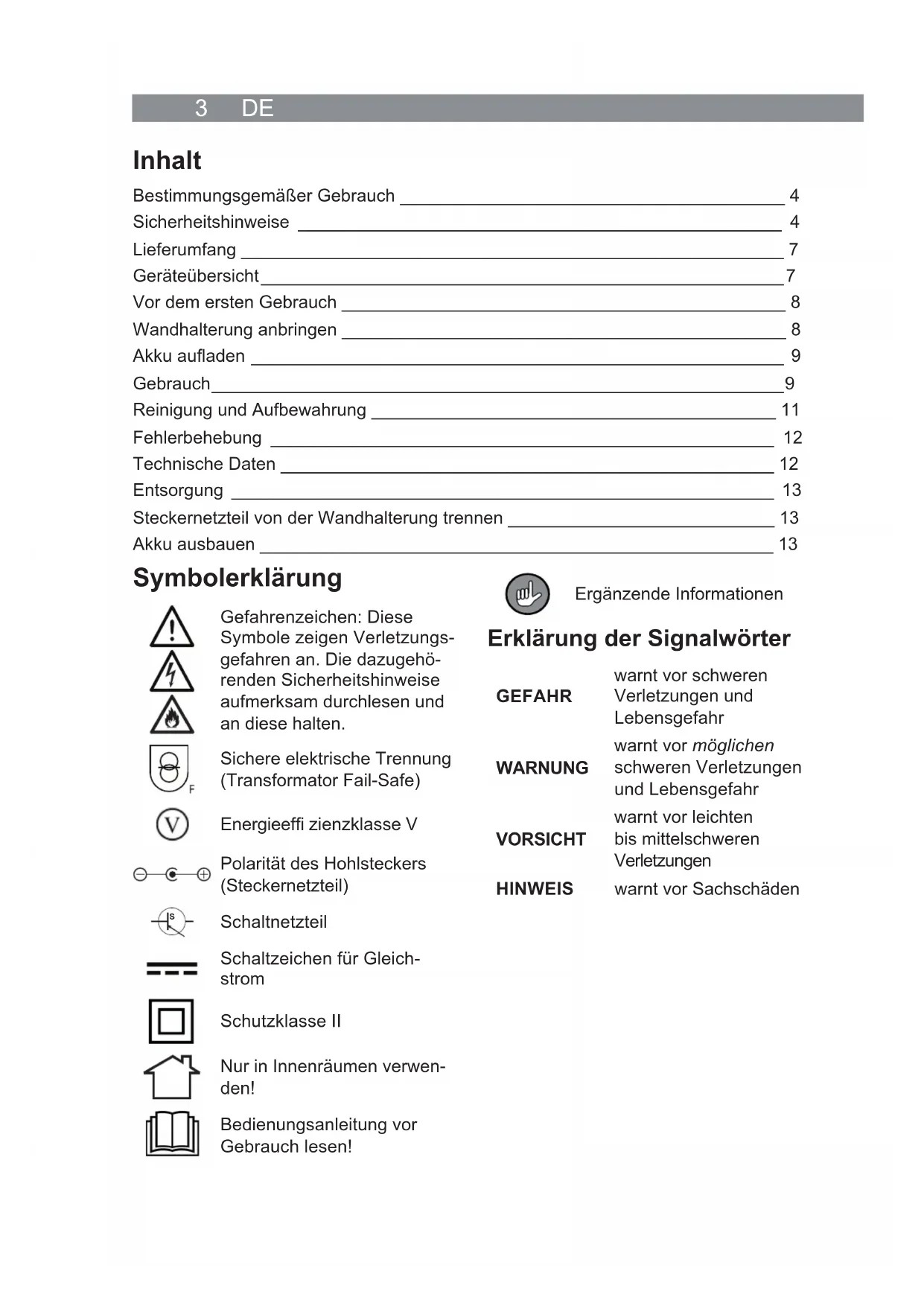

Handleiding vanaaf pagina 36 014633 DE Inhalt Bestimmungsgemäßer Gebrauch _______________________________________ 4 Sicherheitshinweise _________________________________________________ 4 Lieferumfang _______________________________________________________ 7 Geräteübersicht _____________________________________________________ 7 Vor dem ersten Gebrauch _____________________________________________ 8 Wandhalterung anbringen _____________________________________________ 8 Akku aufl aden ______________________________________________________ 9 Gebrauch __________________________________________________________ 9 Reinigung und Aufbewahrung _________________________________________ 11 Fehlerbehebung ___________________________________________________ 12 Technische Daten __________________________________________________ 12 Entsorgung _______________________________________________________ 13 Steckernetzteil von der Wandhalterung trennen ___________________________ 13 Akku ausbauen ____________________________________________________ 13 Symbolerklärung Gefahrenzeichen: Diese Symbole zeigen Verletzungs- gefahren an. Die dazugehö- renden Sicherheitshinweise aufmerksam durchlesen und an diese halten. Sichere elektrische Trennung (Transformator Fail-Safe) Energieeffi zienzklasse V Polarität des Hohlsteckers (Steckernetzteil)

Schaltnetzteil Schaltzeichen für Gleich- strom Schutzklasse II Nur in Innenräumen verwen- den! Bedienungsanleitung vor Gebrauch lesen! Ergänzende Informationen Erklärung der Signalwörter GEFAHR warnt vor schweren Verletzungen und Lebensgefahr WARNUNG warnt vor möglic hen schweren Verletzungen und Lebensgefahr VORSICHT warnt vor leichten bis mittelschweren Verletzungen HINWEIS warnt vor SachschädenDE 4 Bestimmungsgemäßer Gebrauch

• Dieses Gerät ist zum Aufsaugen von trockenem sowie nassem Schmutz (ohne Turbodüse) und geringen Flüssigkeitsmengen bis 100 ml vorgesehen. Saugen Sie auf keinen Fall folgende Dinge auf: – glühende Asche, Zigarettenkippen, Streichhölzer etc. – brennbare oder entzündliche Stoffe – sehr feinen Staub (z. B. Betonstaub), Asche oder Toner – spitze, harte Gegenstände, z. B. größere Glassplitter

• Das Gerät ist für den privaten Hausgebrauch, nicht für eine gewerbliche Nutzung bestimmt.

• Das Gerät nur wie in der Gebrauchsanleitung beschrieben nutzen. Jede weitere Verwendung gilt als bestimmungswidrig.

• Von der Gewährleistung ausgeschlossen sind alle Mängel, die durch unsachgemä- ße Behandlung, Beschädigung oder Reparaturversuche entstehen. Dies gilt auch für den normalen Verschleiß. Sicherheitshinweise ■ Dieses Gerät kann von Kindern ab 8 Jahren sowie von Per- sonen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und / oder Wissen be- nutzt werden, wenn sie beaufsichtigt oder bezüglich des siche- ren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. ■ Kinder dürfen nicht mit dem Gerät spielen. ■ Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie sind älter als 8 Jahre und werden beaufsichtigt. Sehr geehrte Kundin, sehr geehrter Kunde, wir freuen uns, dass Sie sich für diesen Akku-Handsauger entschieden haben. Lesen Sie vor dem ersten Gebrauch des Gerätes die Gebrauchsanleitung sorgfältig durch und bewahren Sie diese zum späteren Nachlesen auf. Bei Weitergabe des Gerätes ist auch diese Gebrauchsanleitung mitzugeben. Sie ist Bestandteil des Ge- rätes. Hersteller und Importeur übernehmen keine Haftung, wenn die Angaben in dieser Gebrauchsanleitung nicht beachtet werden. Sollten Sie Fragen zum Gerät sowie zu Ersatz- / Zubehörteilen haben, kontaktieren Sie den Kundenservice über unsere Website: www.dspro.de/kontakt5 DE ■ Kinder jünger als 8 Jahre und Tiere sind vom Gerät, dem Ste- ckernetzteil und dem Netzkabel fernzuhalten. ■ Das Gerät ist bei nicht vorhandener Aufsicht und vor dem Zu- sammenbau, dem Auseinandernehmen oder Reinigen stets vom Steckernetzteil und damit vom Stromnetz zu trennen. ■ Das Gerät, das Steckernetzteil und das Netzkabel niemals in Wasser oder andere Flüssigkeiten eintauchen und sicherstellen, dass diese nicht ins Wasser fallen oder nass werden können. ■ Den Akku ausschließlich mit dem mitgelieferten Steckernetzteil aufl aden. Mit dem mitgelieferten Steckernetzteil keine anderen Geräte aufl aden. ■ Das Gerät im Interesse der eigenen Sicherheit vor jeder Inbe- triebnahme auf Beschädigungen überprüfen. Nur benutzen, wenn das Gerät keine Schäden aufweist! Wenn das Gerät, das Steckernetzteil oder das Netzkabel beschädigt sind, müssen diese durch den Hersteller, Kundenservice oder eine ähnlich qualifi zierte Person (z. B. Fachwerkstatt) ersetzt werden, um Ge- fährdungen zu vermeiden. GEFAHR – Stromschlaggefahr! ■ Nur in geschlossenen Räumen verwenden und lagern. ■ Nicht in Räumen mit hoher Luftfeuchtigkeit verwenden. ■ Sollte das Gerät ins Wasser fallen, sofort die Stromzufuhr unterbrechen. Nicht ver- suchen, das Gerät aus dem Wasser zu ziehen, während es an das Stromnetz an- geschlossen ist! ■ Das Gerät, das Netzkabel und das Steckernetzteil niemals mit feuchten Händen berühren, wenn diese Komponenten an das Stromnetz angeschlossen sind. ■ Die Motoreinheit von Feuchtigkeit oder Nässe fernhalten! ■ Soll das Gerät als Handstaubsauger für die Reinigung eines PKWs genutzt werden, darauf achten, dass das Gerät keinem Regen ausgesetzt wird. WARNUNG – Verletzungsgefahr! ■ Erstickungsgefahr! Kinder und Tiere vom Verpackungsmaterial fernhalten. ■ Strangulationsgefahr! Sicherstellen, dass das Netzkabel stets außer Reichweite von Kleinkindern und Tieren ist. ■ Verätzungsgefahr! Sollte der Akku ausgelaufen sein, Kontakt von Haut, Augen und Schleimhäuten mit der Batteriesäure vermeiden. Bei Kontakt mit Batteriesäure die betroffenen Stellen sofort mit reichlich klarem Wasser ausspülen und umgehend einen Arzt aufsuchen.DE 6 ■ Gefahr des Festsaugens! Tiere, Haare, Schmuck, weite Kleidung, Finger und alle übrigen Körperteile von den Düsen des Gerätes fernhalten. Sie könnten sich festsaugen. Sollte sich der Staubsauger doch einmal festsaugen, das Gerät sofort ausschalten. ■ Sturzgefahr! Darauf achten, dass das angeschlossene Netzkabel keine Stolper- gefahr darstellt. WARNUNG – Brandgefahr! ■ Das Gerät nicht in Räumen benutzen, in denen sich leichtentzündliche Substanzen oder giftige sowie explosive Dämpfe befi nden. ■ Das Gerät nicht in der Nähe von leicht entzündbaren Materialien (Gardinen, Textili- en, etc.) laden. ■ Das Gerät während des Betriebs nicht abdecken, um einen Gerätebrand zu vermei- den. Nichts in die Lüftungsöffnungen des Gerätes stecken und darauf achten, dass diese nicht verstopft sind. HINWEIS – Risiko von Material- und Sachschäden ■ Das Steckernetzteil nur an eine vorschriftsmäßig installierte Steckdose mit Schutz- kontakten, die mit den technischen Daten des Gerätes übereinstimmt, anschließen. Die Steckdose muss auch nach dem Anschließen gut zugänglich sein, damit die Netzverbindung schnell getrennt werden kann. ■ Das Steckernetzteil aus der Steckdose ziehen, wenn während des Ladens ein Feh- ler auftritt oder vor einem Gewitter. ■ Beim Herausziehen aus der Steckdose immer am Steckernetzteil und nie am Kabel des Steckernetzteils ziehen! ■ Darauf achten, dass das Kabel des Steckernetzteils nicht gequetscht, geknickt oder über scharfe Kanten gelegt wird und nicht mit heißen Flächen in Berührung kommt. Das Kabel nicht um das Steckernetzteil wickeln (Gefahr von Kabelbruch). ■ Das Gerät nur benutzen, wenn es vollständig und korrekt zusammengebaut ist! Der Auffangbehälter und der Staubfi lter müssen eingesetzt und unbeschädigt sein! Würde Schmutz in das Innere der Motoreinheit gelangen, könnte es zum Motorschaden kommen. ■ Das Gerät vor Hitze, offenem Feuer, Minustemperaturen, lang anhaltender Feuch- tigkeit, Nässe und Stößen schützen. ■ Nur Original-Zubehörteile des Herstellers verwenden, um die Funktionsweise des Gerätes nicht zu beeinträchtigen und eventuelle Schäden zu verhindern. ■ Keine schweren Gegenstände auf das Gerät, das Steckernetzteil oder das Kabel des Steckernetzteils legen oder stellen.7 DE Lieferumfang

• Motoreinheit mit integriertem Akku

• Staubfi lter mit Filterhalterung

• Wandhalterung inkl. Befestigungsmaterial

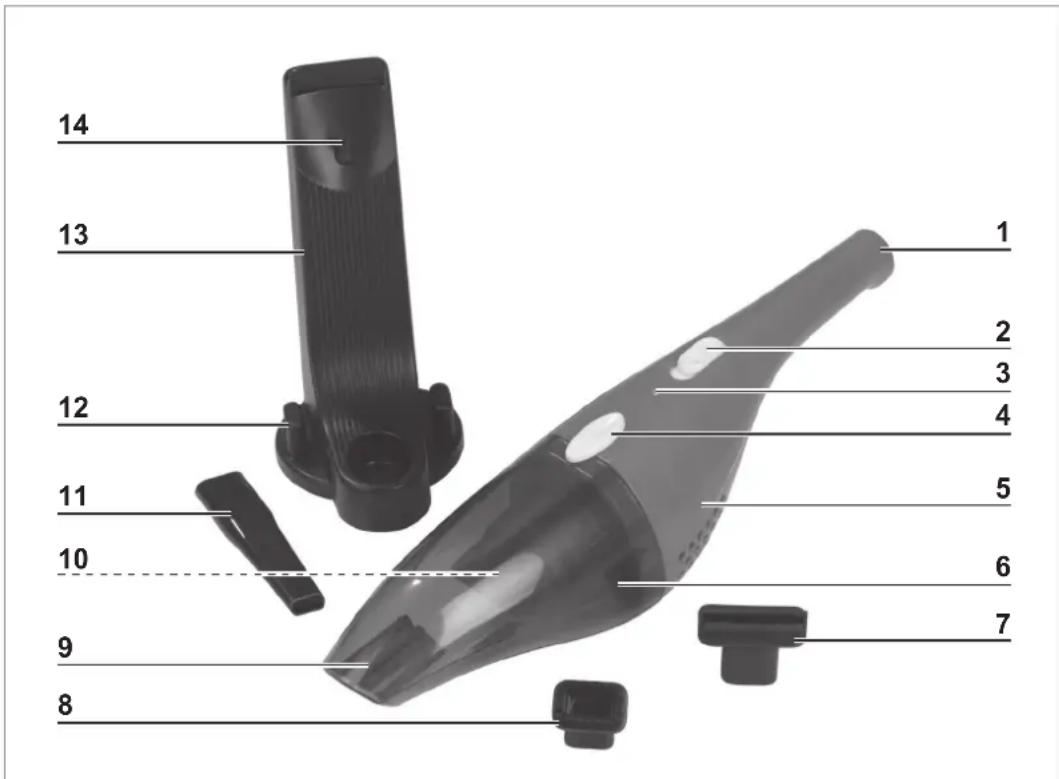

• Gebrauchsanleitung Den Lieferumfang auf Vollständigkeit und Transportschäden überprüfen. Falls die Be- standteile Schäden aufweisen, diese nicht (!) verwenden, sondern den Kundenservice kontaktieren. Geräteübersicht 1 Handgriff 2 Ein- / Ausschalter 3 Ladekontrollleuchte 4 Entriegelungstaste für Auffangbehälter 5 Motoreinheit 6 Auffangbehälter 7 Nassdüse 8 Bürstenaufsatz 9 Saugöffnung 10 Staubfi lter mit Filterhalterung (innliegend im Auffangbehälter) 11 Fugendüse 12 Aufbewahrung für Düsen 13 Wandhalterung 14 Hohlstecker des Steckernetzteils

• Die Fugendüse (11) zum Aufsaugen von Schmutz und Staub verwenden. Sie eignet sich perfekt für schwer erreichbare Stellen, wie Ecken, Fugen oder Nischen.

• Der Bürstenaufsatz (8) wird direkt auf die Fugendüse gesteckt. Diese verwenden, um empfi ndliche Gegenstände wie Bilderrahmen, Lampenschirme, Tastaturen, Bü- cher etc. zu entstauben.

• Die Nassdüse (7) verwenden, um feuchten Schmutz und kleine Flüssigkeitsmengen auf glatten Oberfl ächen zu entfernen.

• Die Wandhalterung (13) mit Aufbewahrung für die Düsen (12) und Aussparung für den Hohlstecker (14) des Steckernetzteils ist zum platzsparenden Verstauen des Gerätes sowie zum Laden des Akkus bestimmt. Vor dem ersten Gebrauch

1. Vor der Benutzung des Gerätes sämtliches Verpackungsmaterial sowie eventuell

vorhandene Etiketten, die sich am Gerät befi nden und zum Transportschutz bzw. zur Werbung dienen, entfernen. Niemals das Typenschild und eventuelle Warn- hinweise entfernen!

2. Die Wandhalterung (13) anbringen (siehe Kapitel „Wandhalterung anbringen“).

3. Den Akku aufl aden (siehe Kapitel „Akku aufl aden“).

Wandhalterung anbringen BEACHTEN! ■ Zum Aufhängen der Wandhalterung das mitgelieferte Befestigungsmaterial verwen- den. Bei Unsicherheit, ob das mitgelieferte Befestigungsmaterial für die Wand ge- eignet ist, im Fachhandel beraten lassen. ■ Die Wandhalterung an eine sichere und feste Stelle hängen. ■ Vor dem Bohren sicherstellen, dass hinter der beabsichtigten Bohrstelle keine Rohre oder Leitungen verlaufen.

1. Löcher im korrekten Abstand in die Wand bohren und mit Dübeln versehen.

2. Die Schrauben in die Dübel schrauben. Sie sollten ca. 5 mm aus der Wand heraus-

3. Die Wandhalterung an den Schrauben einhängen.9 DE

Akku aufl aden BEACHTEN! ■ Das Steckernetzteil aus der Steckdose ziehen, wenn es längere Zeit nicht verwendet wird. – Den Akku vor der ersten Inbetriebnahme unbedingt vollständig aufl aden, um die maximale Ladekapazität zu erreichen. Die Erstaufl adung dauert ca. 3 – 4 Stunden. – Wird der Akku während des Gebrauchs vollständig entleert, dauert das Wiederaufl aden des Akkus wiederum ca. 3 Stunden.

1. Das Gerät mit dem Handgriff (1) nach unten in die Wand-

halterung (13) einsetzen und dabei darauf achten, dass der Hohlstecker (14) in die Anschlussbuchse auf der Un- terseite der Motoreinheit (5) gesteckt wird.

2. Das Steckernetzteil an eine vorschriftsmäßig installierte,

gut zugängliche Steckdose anschließen.

3. Den Akku des Gerätes ca. 3 – 4 Stunden aufl aden lassen,

um die maximale Ladekapazität zu erreichen. Die Kont- rollleuchte leuchtet, solange das Gerät an das Stromnetz angeschlossen ist.

4. Zuerst das Steckernetzteil vom Stromnetz trennen und dann das Gerät aus der

Wandhalterung nehmen und damit vom Hohlstecker trennen. Gebrauch BEACHTEN! ■ Vergewissern, dass auf der zu reinigenden Fläche keine größeren, scharfen Gegen- stände liegen. ■ Darauf achten, dass die MAX-Markierung am Auffangbehälter nicht überschritten wird. ■ Das Gerät immer waagerecht halten, wenn Flüssigkeiten aufgesogen werden. Darauf achten, dass aufgesogene Flüssigkeiten nicht in die Motoreinheit gelangen. ■ Das Gerät nicht verwenden, wenn es an das Steckernetzteil angeschlossen ist.

1. Eine Düse auswählen (siehe Kapitel „Geräteübersicht“ – „Zubehör“). Die Düsen

werden in die Saugöffnung (9) vorne am Gerät eingesetzt. Der Bürstenaufsatz (8) wird direkt auf die Fugendüse gesteckt.

2. Das Gerät einschalten, indem der Ein- / Ausschalter (2) zur Position I geschoben

wird. Das Gerät beginnt umgehend mit dem Saugvorgang.

3. Mit dem Gerät über die zu reinigende Stelle fahren.

4. Nach dem Reinigen das Gerät ausschalten, indem der Ein- / Ausschalter zur

Position 0 geschoben wird.DE 10 Reinigung und Aufbewahrung BEACHTEN! ■ Zum Reinigen des Staubfi lters nie Seife oder andere Reinigungsmittel verwenden. Der Staubfi lter würde dadurch beschädigt werden. ■ Der Staubfi lter darf nicht mit Wasser gereinigt werden. ■ Das Gerät erst wieder zusammenbauen, wenn alle Teile vollständig trocken sind! ■ Zum Reinigen keine scharfen oder scheuernden Reinigungsmittel verwenden. Sie können die Oberfl ächen beschädigen.

1. Das Gerät am Handgriff (1) festhalten und die Entriege-

lungstaste (4) drücken. Der Auffangbehälter (6) löst sich und kann abgezogen werden.

2. Den Staubfi lter (10) mit Filterhalterung aus dem Auffang-

behälter herausziehen.

3. Den Staubfi lter aus der Filterhalterung herausziehen.

4. Den Auffangbehälter über einem Mülleimer entleeren.

5. Den Staubfi lter über einem Mülleimer ausklopfen. Bei Bedarf mit einer weichen

6. Den Auffangbehälter und die Filterhalterung bei Bedarf mit klarem, lauwarmem

7. Alle Teile vor dem erneuten Zusammenbau vollständig trocknen lassen. Ausschließ-

lich an der Luft, keinesfalls mit einem Haartrockner trocknen. Aufbewahrung

• Das Gerät an einem kühlen, trockenen, vor direkter Sonneneinstrahlung geschützten Ort und außerhalb der Reichweite von Kindern und Tieren aufbewahren.

• Zur einfachen Aufbewahrung mit dem Handgriff (1) nach unten in die mitgelieferte Wandhalterung einhängen und die Düsen in die Aufbewahrung (12) setzen.11 DE Fehlerbehebung Sollte das Gerät nicht ordnungsgemäß funktionieren, überprüfen, ob ein Problem selbst behoben werden kann. Lässt sich mit den genannten Schritten das Problem nicht lösen, den Kundenservice kontaktieren. Nicht versuchen, ein elektrisches Gerät eigenständig zu reparieren! Problem Mögliche Ursache / Lösung Das Gerät arbeitet nur lang- sam oder startet nicht.

• Ist der Akku leer? Den Akku aufl aden (siehe Kapitel „ Akku aufl aden“). Die Saugleistung ist zu schwach.

• Ist der Auffangbehälter (6) voll? Den Auffangbehälter regelmäßig reinigen (siehe Kapitel „Reinigung und Aufbewahrung“).

• Ist der Staubfi lter (10) stark verschmutzt? Den Staubfi lter reinigen (siehe Kapitel „Reinigung und Aufbewahrung“).

• Ist die Saugöffnung (9) verstopft? Das Gerät ausschalten und die Verstopfung entfernen.

• Es kann sein, dass einige Teilchen am Teppichboden festhängen oder zu groß / zu schwer sind, um vom Gerät aufgenommen zu werden. Diese Fremdkörper per Hand entfernen. Beim Saugen entweicht Staub aus dem Gerät.

• Kontrollieren, ob der Auffangbehälter und Staubfi lter korrekt eingesetzt sind und ggf. den Sitz korrigieren. Die Kontrollleuchte leuchtet nicht auf, wenn das Gerät an das Stromnetz angeschlos- sen ist.

• Steckt das Steckernetzteil richtig in der Steckdose und der Hohlstecker in der Anschlussbuchse des Gerätes? Den Sitz ggf. korrigieren.

• Ist die Steckdose defekt? Eine andere Steckdose probieren.

• Die Sicherung des Netzanschlusses prüfen. Seltsamer Geruch

• Beim ersten Gebrauch des Gerätes ist ein Neuge- ruch normal. Dieser sollte mit der Zeit verschwinden.DE 12 Technische Daten Artikelnummer: 01463 ID Anleitung: Z 01463 M DS V1 1018 Gerät Modellnummer: Y8291BL Akkuspannung: 3,7 V DC (Li-Ion-Akku, 1300 mAh) Leistung: 25 W Akku-Ladedauer: ca. 3 Stunden Akku-Betriebsdauer: ca. 10 Minuten (bei voll aufgeladenem Akku) Steckernetzteil Modellnummer: ZD5C053050EUE Spannungsversorgung: 100 – 240 V~ 50 / 60 Hz Ausgang: 5,3 V DC 500 mA Schutzklasse: II Entsorgung Das Verpackungsmaterial umweltgerecht entsorgen und der Wertstoffsammlung zuführen. Dieses Gerät unterliegt der europäischen Richtlinie 2012/19/EU für Elektro- und Elektronik-Altgeräte (WEEE). Dieses Gerät nicht als normalen Hausmüll, son- dern umweltgerecht über einen behördlich zugelassenen Entsorgungsbetrieb entsorgen. Der Akku ist vor der Entsorgung des Gerätes zu entnehmen und getrennt vom Gerät zu entsorgen. Im Sinne des Umweltschutzes dürfen Akkus nicht über den normalen Hausmüll entsorgt werden, sondern müssen an entsprechenden Sam- melstellen abgegeben werden. Steckernetzteil von der Wandhalterung trennen Die Wandhalterung (13) und das Steckernetzteil müssen getrennt entsorgt werden.

1. Die Schraube auf der Rückseite der Wandhalterung lösen.

2. Die Abdeckung abnehmen.

3. Den Hohlstecker (14) des Steckernetzeils aus der Aussparung und das Kabel aus

der Wandhalterung herausziehen.

4. Die Wandhalterung umweltgerecht entsorgen.

5. Das Steckernetzteil umweltgerecht über einen behördlich zugelassenen Entsor-

gungsbetrieb entsorgen.13 DE Akku ausbauen BEACHTEN! ■ Die Motoreinheit darf nur für die Entsorgung des Akkus geöffnet werden. ■ Vorsicht beim Öffnen der Motoreinheit, Kurzschlüsse müssen vermieden werden. ■ Akku nicht öffnen, es besteht die Gefahr eines Kurzschlusses, zusätzlich können reizende Dämpfe oder ätzende Flüssigkeiten austreten. ■ Der Akku darf nicht auseinander genommen, ins Feuer geworfen, in Flüssigkeiten getaucht oder kurzgeschlossen werden. ■ Akku nicht starker Sonneneinstrahlung, Hitze sowie Feuer aussetzen, es besteht Explosionsgefahr. Dieses Gerät enthält einen Akku, dieser ist vor der Entsorgung des Altgerätes zu entfernen.

1. Die Schrauben an der Seite der Motoreinheit lösen.

2. Die Seitenteile auseinandernehmen.

3. Das Akku-Pack aus dem Gerät herausziehen.

4. Zuerst das rote, dann das schwarze Verbindungskabel trennen.

5. Den Akku umweltgerecht über einen behördlich zugelassenen Entsorgungsbetrieb
