Produkttyp	Zweistufiger Kolbenkompressor, ölgeschmiert
Marke	Airpress
Modell	HK 700150 (HK 700/300)
Abmessungen (L x B x H)	1520 x 590 x 1260 mm
Gewicht	180 kg
Stromversorgung	400 V / 50 Hz, Drehstrom, 20 A (träge Sicherung)
Motorleistung	5,5 PS (4,1 kW)
Luftbehälterkapazität	270 Liter
Betriebsdruck	8 bar
Maximaldruck	10 bar
Ansaugluftmenge	700 L/min
Zylinderanzahl / Stufen	2 Zylinder / 2 Stufen
Ölfüllmenge	1,75 Liter
Schallpegel	78 dB(A)
Einschaltdauer	30 % pro Stunde (18 Minuten Betrieb pro Stunde)
Hauptfunktionen	Druckluftversorgung für Druckluftwerkzeuge, Reifenfüllen, Lackieren, Schmieren, Reinigen
Wartung und Reinigung	Tägliches Ablassen von Kondenswasser, wöchentliche Ölstandskontrolle, monatliche Reinigung des Luftfilters, Ölwechsel alle 250 h (erster Ölwechsel nach 50 h), Riemenprüfung alle 1000 h
Sicherheit	Sicherheitsventil, thermischer Motorschutz, Druckschalter mit automatischer Entlastung, Gefahrenschilder
Ersatzteile und Reparaturfähigkeit	Luftfilter, Keilriemen, Ventile, Druckschalter, Reparatursatz erhältlich
Allgemeine Informationen	12 Monate Garantie, frostsichere Installation, nur für Innenräume, Umgebungstemperatur +5°C bis +40°C

Häufig gestellte Fragen - HK 700150 Airpress

Wie hoch ist der Betriebsdruck des Airpress HK 700150 Kompressors?

Der Betriebsdruck beträgt 8 bar, mit einem Maximaldruck von 10 bar. Der Druckminderer ermöglicht die Einstellung des Ausgangsdrucks zwischen 0 und 10 bar.

Welches Öl für den Kompressor verwenden und wie den Ölstand prüfen?

Verwenden Sie spezifisches Airpress Kompressoröl (Art.-Nr. 36398 für 1/2 L oder 36380 für 2 L). Der Ölstand muss zwischen den beiden Markierungen auf dem Ölstab liegen (Modell mit Direktantrieb) oder zwischen dem roten Punkt und der Oberkante des Anzeigeröhrchens (Riemenmodell). Prüfen Sie ihn wöchentlich.

Wie lässt man Kondenswasser ab?

Öffnen Sie das Ablassventil (l) unter dem Behälter. Es ist einfacher, dies unter Druck zu tun. Führen Sie diesen Vorgang täglich durch, um Korrosion zu vermeiden. Das Kondenswasser muss gemäß den örtlichen Vorschriften entsorgt werden (nicht in den Abfluss gießen).

Der Kompressor startet nicht, was tun?

Überprüfen Sie zunächst, ob die Netzsicherung nicht durchgebrannt ist und ob der Behälter nicht unter Druck steht (entlüften Sie ihn). Wenn das Problem weiterhin besteht, hat sich möglicherweise die thermische Schutzeinrichtung ausgelöst: Drücken Sie die Reset-Taste. Wenn der Fehler häufig auftritt, lesen Sie Kapitel 7.0 (Fehlermöglichkeiten).

Wie oft muss das Öl gewechselt werden?

Der erste Ölwechsel muss nach 50 Betriebsstunden erfolgen, danach alle 250 Stunden. Verwenden Sie Airpress-Öl des gleichen Typs und beachten Sie die Recyclingvorschriften.

Wie stellt man den Ausgangsdruck der Druckluft ein?

Ziehen Sie den Knopf des Druckminderers (b) nach oben, drehen Sie ihn auf den gewünschten Druck (am Manometer i ablesen), und drücken Sie den Knopf zum Arretieren wieder hinein. Der empfohlene Maximaldruck für die meisten Werkzeuge beträgt 7 bar.

Wie reinigt man den Luftfilter?

Entfernen Sie die Abdeckung des Luftfilters (m) und nehmen Sie das Filterelement heraus. Reinigen Sie es durch Ausblasen mit einer Druckluftpistole. Bei starker Verschmutzung (Farbe, Staub) ersetzen Sie es. Die Häufigkeit hängt von der Umgebung ab.

Welcher Steckertyp wird benötigt?

Der Kompressor arbeitet mit 400 V Drehstrom (50 Hz). Er muss an einen eigenen Stromkreis mit einer geeigneten Sicherung (20 A, träge) angeschlossen werden. Das Verlängerungskabel muss einen Mindestquerschnitt von 2,5 mm² haben und vollständig abgewickelt sein.

Wie spannt man den Keilriemen?

Entfernen Sie die Riemenschutzhaube (r), lösen Sie die Motorschrauben, schieben Sie den Motor von der Pumpe weg, bis der Riemen unter Handdruck einen Winkel von 45° bildet, und ziehen Sie die Schrauben wieder fest. Überprüfen Sie dies alle 1000 Stunden.

Wo finde ich die vollständige Bedienungsanleitung für den HK 700150?

Die Bedienungsanleitung ist kostenlos als PDF auf notice-facile.com zum Download verfügbar. Sie können auch eine Übersetzung in eine andere Sprache anfordern, indem Sie das Formular auf der Website ausfüllen.

BEDIENUNGSANLEITUNG HK 700150 Airpress

Bitte lesen Sie diese Gebrauchsanweisung sorgfältig vor Gebrauch durch.

3.1 ELEKTRISCHE AANSLUITINGEN

3.2 LUCHTAANSLUITINGEN

8.0 TECHNISCHE GEGEVENS

Type	Bestelnummer	Aantal cilinders	Aantal trappen	pk	Motorvermogen	kW	Voltage (50 Hz.)	Inhoud perslucht-tank (liter)	Inhoud carter (liter)	Inschakeldruk (bar)	Maximale druk (bar)	Geluidsniveau dB (A)/7 m	Aanzuigcapaciteit (ltr./min.)	Afzekeren met (amp.)	Inschakelduur (per uur)	Gewicht (kg)	Afmetingen (lxbxh) mm
H 85*	36528	1	1	0,6		0,49	230		0,25		8	70	85	10	30%	12	34x20x30
H 200/6	36542	1	1	1,5		1,1	230	6		6	8	83	200	16	30%	17	410x230x470
H 260/10	36544	1	1	2		1,5	230	10	0,5	6	10	78	300	16	30%	22	370x350x600
H 280/25	36540	1	1	2		1,5	230	25	0,4	8	10	77	280	16	30%	32	700x340x650
H 280/50	36541	1	1	2		1,5	230	50	0,4	8	10	77	280	16	30%	41	800x420x720
H 125/6	36546	1	1	1		0,75	230	50	0,3	6	8	80	125	16	30%	16	500x240x470
H 300/25	36549	1	1	2		1,5	230	25	0,5	6	8	78	300	16	30%	23	595x350x600
HLO 200/25	36739	1	1	1,5		1,1	230	25		6	8	78	200	16	30%	23	600x275x590
HLO 215/25	36740	1	1	1,5		1,1	230	25		6	8	78	215	16	30%	23	600x275x590
HLO 300/50	36745	1	1	2		1,5	230	50		6	8	83	300	16	30%	35	820x335x660
HL 215/25	36539	1	1	1,5		1,1	230	25	0,25	6	8	78	215	16	30%	24	600x275x590
HK 280/50	36551	1	1	2		1,5	400	50	0,4	8	10	77	280	16	30%	41	800x420x720
HL 310/25	36839	1	1	2		1,5	230	25	0,25	6	8	76	310	16	30%	25	595x350x600
HL 310/90	36632	2	1	2		1,5	230	90	1,25	8	10	68	310	16	30%	60	970x390x800
HL 310/100	36532	2	1	2		1,5	230	100	1,25	6	8	68	310	16	30%	62	1070x390x800
HK 310/100	36502	2	1	2		1,5	400	100	1,25	6	8	68	310	10	30%	62	1070x390x800
HL 350/30	36847	1	1	2,5		1,8	230	30	0,5	6	8	78	350	16	30%	29	670x340x700
HK 360/25	36553	1	1	2,5		1,8	400	25	0,5	6	8	80	360	16	30%	29	595x350x600
HL 360/50	36548	1	1	2,5		1,8	230	50	0,5	6	8	80	360	16	30%	37	830x380x720
HL 360/60	36850	1	1	2,5		1,8	230	60	0,5	7	9	80	360	16	30%	39	630x520x1000
HL 375/100	36844	2	1	2,5		1,8	230	100	0,5	6	8	73	375	16	30%	63	1230x435x740
HL 425/50	36843	2	1	3		2,25	230	50	0,5	6	8	94	425	25	30%	45	750x330x660
HL 425/90	36666	2	1	3		2,2	230	90	1,25	8	10	73	425	20	30%	67	970x390x800
HL 425/100	36566	2	1	3		2,2	230	100	1,25	8	10	73	425	20	30%	69	1070x390x800
HK 425/100	36501	2	1	3		2,2	400	100	1,25	8	10	73	425	16	30%	69	1070x390x800
HK 425/200	36563	2	1	3		2,2	400	200	1,25	8	10	73	425	16	30%	96	1500x450x1100
HK 600/200	36564	2	1	4		3	400	200	1,5	8	10	74	600	16	30%	125	1500x450x1100
HK 700/300	36568	2	2	5,5		4,1	400	270	1,75	8	10	78	700	20 traag	30%	180	1520x590x1260
HK 1000/500	36569	2	2	7,5		5,5	400	500	2,8	8	10	80	1000	25 traag	30%	280	2030x680x1400

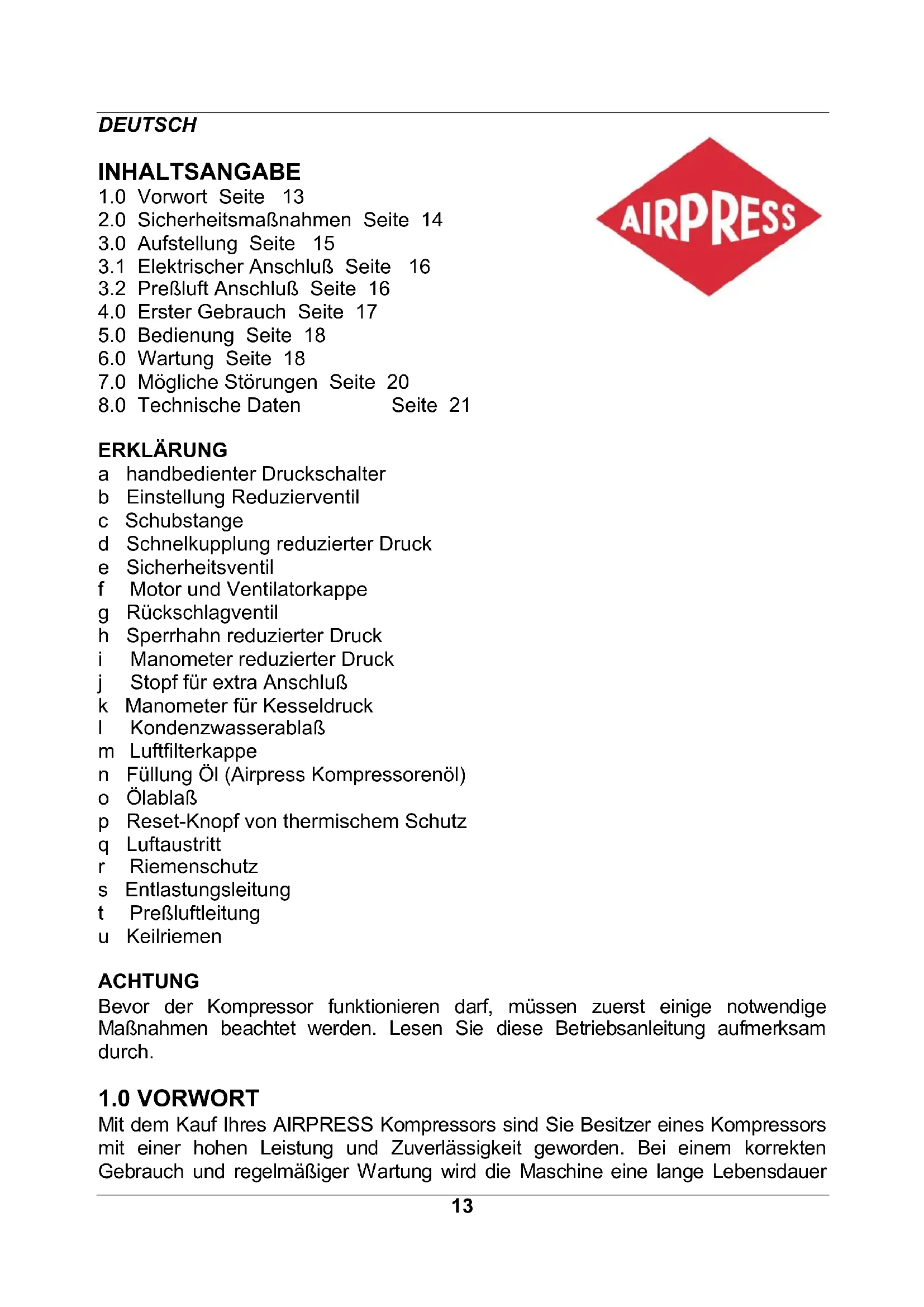

1.0 Vorwort Seite 13
2.0 Sicherheitsmaßnahmen Seite 14
3.0 Aufstellung Seite 15
3.1 Elektrischer Anschluß Seite 16
3.2 Preßluft Anschluß Seite 16
4.0 Erster Gebrauch Seite 17
5.0 Bedienung Seite 18
6.0 Wartung Seite 18
7.0 Mögliche Störungen Seite 20
8.0 Technische Daten Seite 21

ERKLÄRUNG

a handbedienter Druckschalter
b Einstellung Reduzierventil
c Schubstange
d Schnelkupplung reduzierter Druck
e Sicherheitsventil
f Motor und Ventilatorkappe
g Rückschlagventil
h Sperrhahn reduzierter Druck
i Manometer reduzierter Druck
j Stopf für extra Anschluß
k Manometer für Kesseldruck
I Kondenzwasserablaß
m Luftfilterkappe
n Füllung Öl (Airpress Kompressorenöl)
o Ölablaß
p Reset-Knopf von thermischem Schutz
q Luftaustritt
r Riemenschutz
s Entlastungsleitung
t Preßluftleitung
u Keilriemen

ACHTUNG

Bevor der Kompressor funktionieren darf, müssen zuerst einige notwendige Maßnahmen beachtet werden. Lesen Sie diese Betriebsanleitung aufmerksam durch.

1.0 VORWORT

Mit dem Kauf Ihres AIRPRESS Kompressors sind Sie Besitzer eines Kompressors mit einer hohen Leistung und Zuverlässigkeit geworden. Bei einem korrekten Gebrauch und regelmäßiger Wartung wird die Maschine eine lange Lebensdauer

haben. Diese Betriebsanleitung enthält Gebrauchs- und Wartungsvorschriften. Lesen Sie es aufmerksam durch und bewahren Sie es als eine Anleitung zu Ihrem Kompressor auf.

Der Kompressor dient zur Erzeugung von Druckluft. Die vom Gerät erzeugte Luft darf weder eingeatmet werden, noch direkt in Kontakt mit Lebensmittel kommen. Dieses Gerät wurde für einen bestimmten Gebrauch konzipiert und darf deshalb nicht zweckentfremdet werden. Der Hersteller kann für eventuelle Schäden durch unsachgemäßen oder irrtümlichen Gebrauch nicht zur Haftung gezogen werden Das Gerät eignet sich nicht für die Aussen-Installation.

2.0 SICHERHEITSMASSNAHMEN

Achtung: lesen Sie diese Sicherheitsmaßnahmen aufmerksam durch, bevor Sie die Maschine in Betrieb setzen.

• Achten Sie darauf daß andere Leute die mit dem Apparat arbeiten auch die Vorschriften gelesen und die notwendigen Maßnahmen getroffen haben.
• Das Apparat darf nur durch Erwachsenen bedient werden.
• Halten Sie Kinder und Besucher fern.
• Vorsicht beim Umgang mit Druckluft. Richten Sie den Luftstrom niemals auf Personen oder Tiere. Verwenden Sie keine Druckluft zur Reinigung von Kleidung.
• Druckluft is nicht zum Einatmen.
• Tragen Sie keine weiten, frei hängenden Kleider oder Schmuck; diese können sich in den bewegenden Teilen verhaken. Tragen Sie unbedingt eine Schutzbrille und rutschfeste Schuhe und bedecken Sie langes Haar mit einem Haarnetz.
• Verwenden Sie das Gerät nur im Freien und in trockener, gut belüfteter Umgebung und benutzen Sie den Kompressor nicht im Regen.
• Der Kompressor soll so aufgestellt werden, daß alle Punkte die dafür vorgesehen sind, tatsächlich auf dem Boden Stehen. Sorgen Sie für eine horizontale Aufstellung.
• Der Kompressor ist nicht geeignet für Dauerbetrieb, aber hat ein Aussetzbetrieb von 30% pro 60 Minuten.
• Sorgen Sie für eine gute Beleichtung in das Arbeitsraum.
• Die Maschine darf auf keinen Fall in explosions- oder brandgefährdeten Räumen bzw. an Arbeitsplätzen aufgestellt werden, wo gefährliche Stoffe wie z.B Gas, Benzin, entzündbare Dämpfe, Lösemittel usw. Entweichen.
• Überschreiten Sie niemals den maximalen Betriebsdruck und verwenden Sie das Gerät nur bei Umgebungstemperaturen zwischen +5°C und +40°C.
• Es ist nicht gestattet um die Schutz- und Sicherheitsinstrumente zu entfernen oder die Einstellungen zu ändern.
• Die arbeitenden Teile des Geräts können beim Betrieb heiß werden. Lassen Sie das Gerät nach dem Gebrauch abkühlen.
• Nach jedem Gebrauch muß der Tank belüftet und die im Tank gesammelte Feuchtigkeit abgelassen werden. Wird der Tank nicht entleert, so kann dies zu Leckbildung und dadurch gefährlichen Situationen führen.

• Beachten Sie daß die benötigte Spannung tatsächlich vorhanden ist. Anschluß soll nur an eine geerdete Steckdose erfolgen.

• Benutzen Sie nur Verlängerungskabel mit einem genügenden Durchmesser und vermeiden Sie die Verwendung von unzureichend isolierten Anschlüssen.

• Öffnen Sie nie der Schaltkasten auf dem Motor; nur ein anerkannter Fachman darf den Schaltkasten öffnen.
  • Die Maschine und der Kabel darfen nie Kontakt machen mit Wasser.
• Ziehen Sie nicht am Stromkabel um die Maschine umzustellen oder den Stecker aus der Steckdose zu holen. Halten Sie den Kabel fern von außergewöhnlicher Hitze, Öl oder scharfen Objekten.

- Ziehen Sie immer den Stecker aus der Steckdose:

• bevor Sie weglaufen vom Apparat
• wenn die Maschine nicht gebraucht wird
• vor jedem Wartungseingriff
• bevor Sie Zubehörteile wechseln
• bevor Sie die Machine umstellen

Lassen Sie den Kompressor nie unbeaufsichtigt drehen!

- WARNHINWEISE: die Warnhinweise und Sicherheitsvorschrifte sowie die Anweisungen, die in dieser Gebrauchsanweisung behandelt werden, können nicht alle möglichen Bedingungen und Situationen umfassen, die auftreten können. Der Bediener muss verstehen, dass gesunder Menschenverstand und Vorsicht Faktoren sind, welche nicht in das Produkt eingebaut werden können, aber vom Bediener selbst zur Verfügung gestellt werden müssen.

- Die Betriebsanleitung ist von jedem Benutzer vor dem ersten Gebrauch sorgfältig zu lesen. Unverständiger Gebrauch ist lebensgefährlich.

Gefahrenschilder (Seite 42 - 43): Die Schilder die sich auf der Kompressor befinden, sind Teil der Maschine. Sie sind aus Sicherheitsgründen angebracht und dürfen auf keinen Fall entfernt oder beschädigt werden.

3.0 AUFSTELLUNG

Der AIRPRESS Kompressor soll so aufgestellt werden, daß alle Punkte die dafür vorgesehen sind, tatsächlich auf dem Boden Stehen. Sorgen Sie für eine horizontale Aufstellung. Der Motor soll genügend Kühlluft bekommen, also niemals die Ventilationsöffnungen abdecken. Den Kompressor in einen kühlen staubfreien Raum stellen wo nie gespritzt wird. Lacknebel verstopft nämlich den Luftfilter und schlägt auch auf den Kompressor nieder. Darauf achten, daß der Kondenzwasserablaß und der Oelmeßstab immer zu erreichen sind. Darum empfehlen wir einen Raum von ca. 30 cm für Ventilation und Wartung zu lassen. Schützen Sie die Maschine für Frost und Regen. Bei Temperaturen unter 0 Grad Celsius können Ventile festfrieren und Beschädigungen an Pumpe und Motor entstehen. Bemerkung: ungenügende Luftzufuhr, zu hohe Temperaturen und Verschmutzung, verringern den Nutzeffekt.

3.1 ELEKTRISCHER ANSCHLUß

Der Kompressor ist schon vom Hersteller verkabelt und funktionsfähig. Beachten Sie, daß die benötigte Spannung tatsächlich vorhanden ist. Anschluß soll nur an eine geerdete Steckdose erfolgen. Vermeiden Sie Verlängerungskabel. Soll das

unvermeidlich sein, rollen Sie diese ganz ab. Benützen Sie nur kabel mit dem richtigen Durchmesser. Der Hersteller empfiehlt Kabel von mindestens 2.5 qmm. Wir raten Sie vor der Maschine eine Arbeitsschalter zu montieren um die Strom auszuschalten bei Wartung.

3.2 PRESSLUFT ANSCHLUß

Am besten benützen Sie zur Anschließung des Kompressors an ein Luftsystem einen flexiblen Schlauch. Hierdurch wird die Durchgabe der Fibrationen der Maschine an dem Luftystem vermeidet. Der Durchmesser des Schlauchs soll mit dem Durchmesser des Preßluftanschluß übereinstimmen. Um schnell Schläuche und Pressluftgeräte an- und abzukoppeln benützen Sie am besten Schnellkupplungen. Die mitgelieferte Schnellkupplung muß noch mit Klebeband am Ausgang des Reduzierventils (auf dem Hahn (h)) montiert werden.

4.0 ERSTER GEBRAUCH

1. Kontrollieren Sie ob alle o.g. Punkte beachtet sind.
2. Kontrollieren Sie den Oelstand des Kompressors (n).

Möglicherweise ist während des Transports Oel verloren gegangen. Nachfüllen, wenn nötig, mit AIRPRESS Kompressorenöl

1. Vermeiden Sie Verlängerungskabel. Soll das unvermeidlich sein, rollen Sie diese ganz aus.

Tabelle für Verlängerungskabel:

Für 230 volt: Für 400 Volt:

0 - 10 Meter: 3 x 1 1/2 mm²

10 - 25 Meter: 3 x 2 1/2 mm ^4

0 - 25 Meter: 4 x 1 1/2 mm²

25 - 50 Meter: 4 x 2 1/2 mm ^2

Kompressor mit direktem Antrieb:

• Den Kompressor mit der Handbedienung des Druckschalters (a) einschalten.
• Der Kompressor arbeitet nun, es sei denn der Kessel hat noch genügend Druck (k).
• Schalten Sie den Kompressor während des Gebrauches nur mit dem Knopf am automatischen Druckschalter (a) aus. Auf diese Weise wird die Preßluftleitung entlüftet und der Kompressor kann wieder unbelastet anlaufen. H 85 ohne Behälter mit 0/1 Schalter auf Anschlußdose auf dem Motor.

Kompressor mit Keilriemen:

• Kontrollieren Sie die Spannung des Keilriemens. Bei der richtigen Spannung, kann der Keilriemen (u) leicht um 45 Grad gedreht werden mit der Hand. Wenn nötig können Sie die Spannung erhöhen oder erniedrigen (6.0 Punkt 5.)
• Lassen Sie jetzt den Kompressor kurz drehen und kontrollieren Sie ob der Motor in der angegebenen Richtung dreht (sehe Pfeil auf Riemenschutz (r)) (gilt nur für 400 V Kraftausführung). Wenn nicht, dann sollten Sie zwei Phasen im Stecker vertauschen. Stecker aus der Steckdose ziehen!

5.0 BEDIENUNG

Kompressor mit direktem Antrieb:

1. Der automatisch funktionierende Kompressor wird bei einem Kesseldruck (k) von 8 - 10 bar ausschalten. Wenn wieder Pressluft verbraucht wird und der Druck im Tank fällt ab auf 6 - 8 bar, wird der Kompressor wieder einschalten.
2. Die meisten Pressluftgeräte arbeiten mit einem Arbeitsdruck von ca. 7 bar. Für einige Anwendungen liegt dieser Druck noch niedriger. Um den richtigen Druck einzustellen, ist der Kompressor mit einem Reduzierventil (b) versehen. Mit diesem Ventil kann der Druck an der Kupplung (d) eingestellt werden, unabhängig vom Druck im Kessel.
3. Die Einstellung des Reduzierventils geschieht wie folgt:

a. Ziehe den Verstellknopf (b) etwas hoch.
b. Drehe den Knopf zum Einstellen des gewünschten Drucks (nach links für ein niedrigeren Druck, nach rechts für ein höheren Druck.)
c. Drücke nach der Einstellung den Knopf (b) wieder herunter, damit es einrastet.

1. Am Kessel sind zwei zusätzliche Stöpfe (j) montiert, deshalb ist es möglich noch zwei Anschlüsse vorzunehmen.

Obengenannte Punkte gelten nicht für den H 85. Der Kompressor H 85 ist ausgestattet mit einem einstelbaren Überdruckventil und dreht ununterbrochen.

Kompressor mit Keilriemen:

1. Kontrollieren Sie daß der Druckschalter (a) ausgeschaltet worden ist. Dann können Sie den Kompressor am Stromnetz anschließen. Druckschalter betätigen. Wenn der Druck im Kessel niedriger ist als der Einschaltdruck, wird der Kompressor arbeiten bis der Ausschaltdruck erreicht ist. Wenn der Druck noch zu hoch ist, wird der Motor nicht starten, steht aber zum Starten bereit.
2. Wenn Sie den Kompressor ausschalten, sollten Sie immer zuerst den Druckschalter (a) ausschalten bevor Sie den Stecker aus der Steckdose ziehen. Auf die Weise werden die Luftleitungen entlüftet und der Kompressor kann unbelastet anlaufen wenn er wieder eingeschaltet wird. Das schützt den Motor vor Beschädigungen.
3. Der Elektromotor des Kompressors ist thermisch gegen Überhitzung gesichert von einer thermischen Sicherung. Dieser Apparat schaltet den Kompressor automatisch aus wenn der Motor zu heiß wird, oder wenn eine Phase ausfallen würde. Wenn der Löschknopf nach einigen Sekunden eingedrückt wird ist der Kompressor wieder arbeitsfähig.

ACHTUNG!

Ölstand kontrollieren und Öl wechseln ist nicht anwendbar für die ölfreie Modellen HLO 110/6, HLO 200/25, HLO 215/25, HLO 300/50 und HLO 300/100.

6.0 WARTUNG

Vor jedem Wartungseingriff muß die Maschine angehalten und spannungslos gesetzt werden.

1. Das erste Mal soll das Öl schon nach etwa 50 Arbeitsstunden gewechselt werden und danch alle 250 Arbeitsstunden. Dazu Ölablaß (o) abdrehen und Ölmeßstab (n) entfernen. Das Altöl auffangen. Wenn kein Öl mehr ausläuft, Ölablaß wieder eindrehen und Öl einfüllen im Loch des Ölmeßstabs (n).
   Kompressor mit direktem Antrieb: der richtige Ölspiegel liegt zwischen den zwei Markierungsstreifen auf dem Ölmeßstab (n).
   Kompressor mit Keilriemen: das Ölstandglas befindet sich auf der Pumpe. Der richtige Ölspiegel liegt zwischen dem roten Punkt auf dem Ölstandglas und der Oberseite des Ölstandglases.
   Bitte halten Sie sich an die einschlägigen Bestimmungen für die Entsorgung von Altöl!

2. Regelmäßig Kondenswasser ablassen. Der Ablaß (I) befindet sich an der unteren Seite des Kessels. Ablaß mit noch ein wenig Druck im Kessel geht am Besten (gilt nicht für den H 85).

Das abgelassene Kondenswasser muß vorschriftsmäßig entsorgt werden (nicht im Abzugskanal!).

Auch können Sie einen Kondensatreiniger montieren.

1. Der Ölstand soll regelmäßig kontrolliert werden. Wenn nötig nachfüllen mit AIRPRESS Kompressorenöl, Bestellnr. 36398 (1/2 L) oder Bestellnr. 36380 (2 L). Am besten kontrollieren Sie den Ölstand jeden Tag.

Es muß unbedingt die gleiche Ölsorte verwendet werden, die sich in der Maschine befindet. Das Öl darf nicht mit anderen Sorten vermischt werden.

1. Der Luftfilter (m) soll auch regelmäßig erneuert werden. Die Erneuerung ist abhängig von der Verschmutzung und soll dementsprechend erfolgen. Zur Reinigung des Luftfilters, Filterkappe mit Filter abdrehen. So können Sie den Filter mit Druckluft ausblasen.

Kompressor mit Keilriemen:

1. Der Keilriemen soll alle 1000 Arbeitsstunden kontrolliert werden. Bei einer richtigen Spannung kann der Keilriemen mit der Hand leicht um 24gedreht

werden. Wenn der Riemen zu fest gespannt ist kann eine stärkere Abnützung enstehen oder sogar Bruch der Achse des Motors oder Pumpe. Zu wenig Spannung kann jedoch die Leistung verringern.

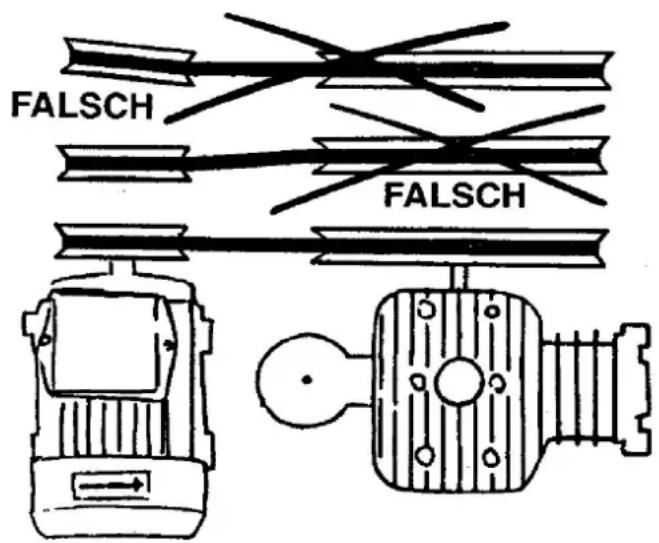

Nachspannen der Keilriemen gescheht wie folgt:

Riemenschutz (r) demontieren.

Befestigungsbolzen vom Motor

am Automobilschlitten lockern. Keilriemen abnehmen. Den Motor auf der richtigen Abstand von der Pumpe aufstellen. Beachten Sie daß die Pulley des Motors in dieselber Bahn parallel muß laufen mit dem Schwungrad der Pumpe (siehe Zeichnung). Befestigungsbolzen wieder anziehen und Keilriemen montieren. Abgenutzte Keilriemen ersetzen durch neue Exemplare von dieselber Größe.

Nach +/- 10 Arbeitsstunden die Radschrauben der Kolbenkompressoren mit Keilriemen nachziehen entsprechend nächste Tabelle:

Kompressor	Pumpe Stiftschraube	Anzieh-moment min. (Nm)	Anzieh-moment max. (Nm)
HL/HK 310-100	2800/3800	M8	22,45
HL/HK 425-100	2800/3800	M8	22,45
HK 425-200	2800/3800	M8	22,45
HK 600-200	3800	M8	22,45
HK 700-300	5900/B	M10	45,28
HK 1000-500	6000	M10	45,25
HK 1000-500	7000 (Version >01-12-2010)	M12	77,10

Achtung:

Regelmäßige Wartung verlängert die Leistung und Lebensdauer.

ACHTUNG!

Ölstand kontrollieren und Öl wechseln ist nicht anwendbar für die ölfreie Modellen HLO 110/6, HLO 200/25, HLO 215/25, HLO 300/50 und HLO 300/100.

WARTUNGSTABELLE

Arbeiten	Täglich	Wöchentlich	Alle 250 Stunden	Alle 1000 Stunden
Kondenswasser ablassen	■
Ölstand kontrollieren	■
Luftfilterreinigen ■
Öl erneuern (1 ^e Mal nach 50 Arbeitsstunden)	■
Keilriemen Kontrollieren ■

7.0 MÖGLICHE STÖRUNGEN

1 Kompressor läuft nicht beim Einschalten:

* defekte Sicherung - erneuern
* Draht los - reparieren
* Tank auf Druck - Luft entnehmen
* defekter Motor - reparieren/erneuern
* thermisch ausgefallen - Löschknopf drücken
* defekter Druckschalter - reparieren/erneuern

2 Kompressor fällt ständig thermisch aus:

* Druckschalter entlüftet nicht - Ablaßventil erneuern/reparieren
* Unterspannung - Verlängerungskabel entfernen
* Phase ausgefallen - Sicherung erneuern
* Draht los - reparieren
* Überlastung - Belastung reduzieren

* Rückschlagventil defekt - reparieren/erneuern

4 Zu wenig Kapazität:

* Luftfilter verschmutzt - reinigen/erneuern
* zu wenig Spannung am Keilriemen - nachspannen
* Ventile defekt - erneuern

5 Sicherheitsventil ist undicht:

* Druck zu hoch - Druckschalter nachstellen
* defektes Sicherheitsventil - erneuern

8.0 TECHNISCHE DATEN

Typ	Bestellnummer	Zylinderzahl	Stufenzahl	Ps	Motorleistung	kW	Spannung (Volt/50 Hz.)	Inhalt Pressluft-behälter (Liter)	Inhalt Kurbel- gehäuse (Liter)	Arbeitsdruck (Bar)	Maximaler Druck (Bar)	Schallpegel dB (A)	Ansaugleistung (L/Min.)	Sichern mit (Amp.)	Aussetzbetrieb (pro Stunde)	Gewicht (Kg)	Abmessung (LxBxH) mm
H 85*	36528	1	1	0,6		0,49	230		0,25		8	70	85	10	30%	12	34x20x30
H 200/6	36542	1	1	1,5		1,1	230	6		6	8	83	200	16	30%	17	410x230x470
H 260/10	36544	1	1	2		1,5	230	10	0,5	6	10	78	300	16	30%	22	370x350x600
H 280/25	36540	1	1	2		1,5	230	25	0,4	8	10	77	280	16	30%	32	700x340x650
H 280/50	36541	1	1	2		1,5	230	50	0,4	8	10	77	280	16	30%	41	800x420x720
H 125/6	36546	1	1	1		0,75	230	50	0,3	6	8	80	125	16	30%	16	500x240x470
H 300/25	36549	1	1	2		1,5	230	25	0,5	6	8	78	300	16	30%	23	595x350x600
HLO 200/25	36739	1	1	1,5		1,1	230	25		6	8	78	200	16	30%	23	600x275x590
HLO 215/25	36740	1	1	1,5		1,1	230	25		6	8	78	215	16	30%	23	600x275x590
HLO 300/50	36745	1	1	2		1,5	230	50		6	8	83	300	16	30%	35	820x335x660
HL 215/25	36539	1	1	1,5		1,1	230	25	0,25	6	8	78	215	16	30%	24	600x275x590
HK 280/50	36551	1	1	2		1,5	400	50	0,4	8	10	77	280	16	30%	41	800x420x720
HL 310/25	36839	1	1	2		1,5	230	25	0,25	6	8	76	310	16	30%	25	595x350x600
HL 310/90	36632	2	1	2		1,5	230	90	1,25	8	10	68	310	16	30%	60	970x390x800
HL 310/100	36532	2	1	2		1,5	230	100	1,25	6	8	68	310	16	30%	62	1070x390x800
HK 310/100	36502	2	1	2		1,5	400	100	1,25	6	8	68	310	10	30%	62	1070x390x800
HL 350/30	36847	1	1	2,5		1,8	230	30	0,5	6	8	78	350	16	30%	29	670x340x700
HK 360/25	36553	1	1	2,5		1,8	400	25	0,5	6	8	80	360	16	30%	29	595x350x600
HL 360/50	36548	1	1	2,5		1,8	230	50	0,5	6	8	80	360	16	30%	37	830x380x720
HL 360/60	36850	1	1	2,5		1,8	230	60	0,5	7	9	80	360	16	30%	39	630x520x1000
HL 375/100	36844	2	1	2,5		1,8	230	100	0,5	6	8	73	375	16	30%	63	1230x435x740
HL 425/50	36843	2	1	3		2,25	230	50	0,5	6	8	94	425	25	30%	45	750x330x660
HL 425/90	36666	2	1	3		2,2	230	90	1,25	8	10	73	425	20	30%	67	970x390x800
HL 425/100	36566	2	1	3		2,2	230	100	1,25	8	10	73	425	20	30%	69	1070x390x800
HK 425/100	36501	2	1	3		2,2	400	100	1,25	8	10	73	425	16	30%	69	1070x390x800
HK 425/200	36563	2	1	3		2,2	400	200	1,25	8	10	73	425	16	30%	96	1500x450x1100
HK 600/200	36564	2	1	4		3	400	200	1,5	8	10	74	600	16	30%	125	1500x450x1100
HK 700/300	36568	2	2	5,5		4,1	400	270	1,75	8	10	78	700	20 träge	30%	180	1520x590x1260
HK 1000/500	36569	2	2	7,5		5,5	400	500	2,8	8	10	80	1000	25 träge	30%	280	2030x680x1400

Modelländerungen vorbehalten
Alle Kompressoren sind mit Euro-Norm (CE-Wahl) versehen

ENGLISH

TABLE OF CONTENTS

Die von den elektrischen Maschinen erzeugten Abfälle dürfen nicht mit dem normalen Hausmüll entsorgt, sondern müssen in zugelassenen Anlagen umweltgerecht recycelt werden. Bitte erkundigen Sie sich bei der örtlichen Behörde oder beim Vertragshändler über Müllsammlung und -entsorgung.

(GB)

Die Schilder die sich auf der Kompressor befinden, sind Teil der Maschine. Sie sind aus Sicherheitsgründen angebracht und dürfen auf keinen Fall entfernt oder beschädigt werden.

Danger plates

Signatur Verkaufer Firmenstempel Verkaufer

Bei Garantieansprüchen die Maschine / der Apparat mit ausgefülltem Garantieschein und Rechnung franko einsenden.

GARANTIEBESTIMMUNGEN

Die Garantiefrist der gelieferten Maschine/des Apparats beträgt 12 Monate, mit Wirkung vom Kaufdatum. Wenn es innerhalb dieser Frist Störungen gibt, die auf Material- oder Konstruktionsfehler zurückzuführen sind, gilt die Garantie für sowohl Teile wie auch Arbeitslohn. Garantieansprüche werden nicht anerkannt, wenn:

• Die Hinweise in dieser Gebrauchsanweisung nicht eingehalten worden sind.
• Die Maschine / der Apparat derart geändert ist, dass dieser nicht mehr gebührendermassen funktionieren kann, auch nicht, wenn die richtigen Teile zum Auswechseln eingesetzt wurden.
• Schäden durch Erfrieren, Fallen, Stösse, unbefugtes Demontieren, fehlerhaften Anschluss an das Stromnetz usw. entstehen.
• Schaden durch Benutzung von Verlängerungskabeln dünner als 2,5 mm² entstehen. Gilt nur bei 230 Volt.

Wenn der Garantieanspruch anerkannt wird, wird die Maschine/der Apparat nach der Reparatur franko zurückgesandt. Ein weiterer Schadenersatz wird nicht gewährt.

GUARANTEE PROVISIONS

EG-Konformitätserklärung

Wir, Airpress, Postfach 114, 8900 AC, Leeuwarden, Niederlande, erklären ganz auf eigene

Verantwortung, dass die Produkte

Kompressoren H/HL/HK/HLO

auf das sich diese Erklärung bezieht mit Richtlinien 2006/42/EC - 2004/108/EC - 2006/95/EC - 2009/105 - 2000/14EC und EN 1012-1 – EN 60204-1 – EN 60335-1 – EN 55014-1 – EN 61000-3-2 – EN 61000-3-3 übereinstimmen.

Niederlande, Leeuwarden, den 10-03-2010

• farbspritzen
• reifenpumpen
• abschmieren
  • reinigen
• wasserspritzen
• preßluftgeräte

COMPRESSORS

for:
