PXD3434141 - Monitor ProXtend - Kostenlose Bedienungsanleitung

Produkttyp	Monitor
Marke	ProXtend
Modell	PXD3434141
Stromversorgung	Netzteil (AC-Netzkabel)
Konnektivität	HDMI, DisplayPort, Audioanschluss
Hauptfunktionen	OSD-Menü, FreeSync, DCR, ECO-Modi (Standard, Photo, Movie, Game, FPS, RTS), niedriges Blaulicht, Reaktionszeit, Seitenverhältnis-Einstellung (Breitbild/4:3/1:1/Auto), Lautstärkeregelung, Stummschaltung, Reset, Spielzeit-Option, Zielhilfen
Steuerung	Mehrweg-Joystick (OK + Richtungen oben/unten/links/rechts)
LED-Anzeige	Blau (Betrieb), blinkend blau (kein Signal), aus (ausgeschaltet)
Montage	Mitgelieferter Ständer, Montage mit M6-Schraube
Sicherheit	Gehäuse nicht öffnen, an qualifizierten Techniker wenden, keine nicht empfohlenen Teile verwenden, vor Reinigung vom Netz trennen, Lüftungsöffnungen nicht blockieren, Mindestabstand von 5 cm zu Wänden und Gegenständen
Reinigung	Feuchtes Tuch, LCD-Reiniger, flüssige oder Sprayreiniger vermeiden
Lagertemperatur	-2°C bis 55°C
FreeSync-Kompatibilität	Erfordert kompatible Hardware und aktuelle Grafiktreiber
OSD-Einstellungen	Sprache, horizontale/vertikale Position, Transparenz, Anzeigedauer
Bildeinstellungen	Helligkeit, Kontrast, DCR (ein/aus), ECO-Modi
Farbeinstellungen	Warm, Cool, Benutzer (RGB-Einstellung)
Eingangsquellen	Auto, DP, HDMI 1, HDMI 2, HDMI 3
Garantie	Wenden Sie sich an den Händler für Kundendienst oder technischen Support

Häufig gestellte Fragen - PXD3434141 ProXtend

Wie montiere ich den Monitorständer?

Nehmen Sie den Bildschirm, den Ständeranschluss und die Basis vorsichtig aus der Verpackung. Montieren Sie die Basis und den Anschluss mit der mitgelieferten M6-Schraube. Setzen Sie den Verbindungsblock an der Rückseite des Gehäuses ein und drücken Sie ihn hinein, bis er einrastet. Heben Sie den Bildschirm senkrecht an und entfernen Sie die darunter liegende Schutzfolie. Platzieren Sie den Bildschirm auf der montierten Basis. Achten Sie darauf, die Schutzfolie unter dem Bildschirm während der Montage zu belassen.

Wie reinige ich den Bildschirm?

Trennen Sie das Gerät zuerst vom Stromnetz. Reinigen Sie den Bildschirm mit einem feuchten Tuch oder einem speziellen LCD-Reiniger. Vermeiden Sie flüssige oder Sprayreiniger. Berühren Sie den Bildschirm nicht mit den Fingern oder harten Gegenständen.

Wie aktiviere ich den FreeSync-Modus?

Um FreeSync zu aktivieren, rufen Sie das OSD-Menü auf und stellen Sie die Option FREESYNC auf Ein. Stellen Sie sicher, dass Ihre Hardware (Grafikkarte) FreeSync-kompatibel ist und Ihre Treiber auf dem neuesten Stand sind. Nach dem Anschluss müssen Sie die Funktion möglicherweise in der Software der Grafikkarte aktivieren.

Wie stelle ich Helligkeit und Kontrast ein?

Drücken Sie den OK-Joystick, um das Hauptmenü anzuzeigen. Verwenden Sie die Richtungstasten, um die Einstellungen für Helligkeit (BRIGHTNESS) und Kontrast (CONTRAST) auszuwählen. Passen Sie die Werte mit den Tasten links/rechts an. Drücken Sie OK, um zu bestätigen.

Wie ändere ich die Eingangsquelle?

Bewegen Sie den OK-Joystick nach RECHTS, um das Menü zur Auswahl des Eingangssignals (INPUT SIGNAL SELECTION MENU) anzuzeigen. Wählen Sie die gewünschte Quelle aus: Auto, DP, HDMI 1, HDMI 2 oder HDMI 3. Bestätigen Sie mit OK.

Was tun, wenn der Bildschirm kein Bild anzeigt?

Überprüfen Sie, ob das Netzkabel angeschlossen ist und der Bildschirm eingeschaltet ist. Überprüfen Sie die Verbindung des Signalkabels (HDMI oder DP) zwischen Computer und Bildschirm. Wenn die LED-Anzeige blau blinkt, bedeutet dies, dass kein Signal erkannt wird. Versuchen Sie, die Eingangsquelle zu wechseln. Wenn das Problem weiterhin besteht, wenden Sie sich an den technischen Support.

Wie setze ich die Werkseinstellungen zurück?

Navigieren Sie im OSD-Menü zur Option RESET und wählen Sie sie aus. Dadurch werden alle Werkseinstellungen des Bildschirms wiederhergestellt. Bestätigen Sie die Aktion durch Drücken von OK.

Welche ECO-Modi sind verfügbar?

Die verfügbaren ECO-Modi sind: STANDARD (allgemeine Nutzung), PHOTO (Fotobetrachtung), MOVIE (Filmwiedergabe), GAME (Spiele), FPS (Ego-Shooter) und RTS (Echtzeit-Strategiespiele). Sie können sie über das OSD-Menü auswählen.

Wie stelle ich die Position des OSD-Menüs ein?

Gehen Sie im OSD-Menü zu den OSD-Einstellungen. Verwenden Sie OSD H-POSITION für die horizontale Position (links/rechts) und OSD V-POSITION für die vertikale Position (oben/unten). Passen Sie mit dem Joystick an.

Kann ich die Lautstärke einstellen?

Ja, im OSD-Menü finden Sie die Option VOLUME zur Lautstärkeregelung. Sie können auch die Option MUTE aktivieren, um den Ton stummzuschalten. Die Lautstärkeeinstellung gilt für die angeschlossene Quelle.

BEDIENUNGSANLEITUNG PXD3434141 ProXtend

Bedienungsanleitung Manuel Utilisateur

proxtend.com

ProXtend

1 MONITOR (MIT STÄNDER)
1 NETZKABEL EU + UK
1 DISPLAYPORT-KABEL
1 HDMI-KABEL
1 BEDIENUNGSANLEITUNG

Wenn eines dieser Teile fehlt, wenden Sie sich bitte an Ihren Händler, um technischen Support und Kundendienst zu erhalten.

Bitte beachten Sie das Etikett auf der Rückseite des Monitors.

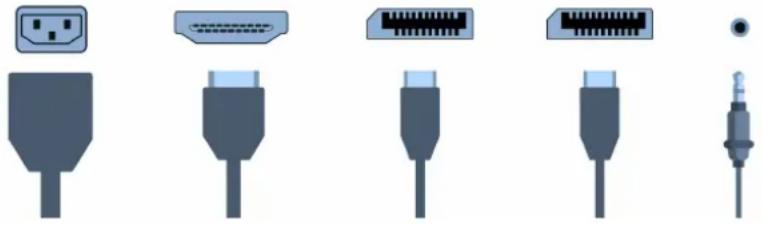

ANSCHLUSS34 ZOLL ULTRAWIDE

Schließen Sie das Netzkabel Ihres Monitors an den WECHSELSTROMEINGANG auf der Rückseite des Monitors an. Schließen Sie das Netzkabel des Monitors an eine Steckdose in der Nähe an. Verwenden Sie eine für Ihren Computer geeignete Verbindung. Verwendung DES HDMI oder DP-ANSCHLUSS auf der Videokarte. Verwendung des HDMI oder DP-ANSCHLUSS auf der Videokarte.

POWER HDMI DPDP AUDIO

1. Nehmen Sie den Monitor, den Ständeranschluss und den Ständerfuß vorsichtig aus der Verpackung.
2. Befestigen Sie den Ständerfuß mit der mitgelieferten M6-Schraube am Ständeranschluss.
3. Stecken Sie den Anschlussblock hinten in das Gehäuse und drücken Sie ihn nach unten, bis er fest verbunden ist.
4. Monitor gerade anheben und Schaumstoff unten entfernen. Stellen Sie den Monitor auf den montierten Ständer.

ACHTUNG: Der Bildschirm des Monitors ist zerbrechlich. Halten Sie den Schaumstoff unter dem Monitorbildschirm, während Sie den Ständer zusammenbauen.

Deutsch

TASTENFUNKTIONEN

TASTE FUNKTION

OK TASTE

• Halten Sie zum Ein- und Ausschalten die OK-Taste 6 Sekunden lang gedrückt.
• Wenn der Monitor eingeschaltet ist, drücken Sie auf OK, um das Hauptmenü eine Sekunde lang zu aktivieren.
• Mit den RICHTUNGSTASTEN auf und ab können Sie die Punkte im Hauptmenü auswählen, an denen Einstellungen vorgenommen werden sollen.
• Nachdem Sie den gewünschten Punkt ausgewählt haben, drücken Sie auf OK, um die Eisstellung vorzunehmen.

RICHTUNGS-TASTEN

Drücken Sie erneut auf OK, um die Eisstellung zu speichern und zum übergeordneten Menü zurückzukehren.

• Die OK-Taste nach RECHTS bewegen, um das Menü AUSWAHL DES EINGANGSSIGNALS anzuzeigen.
• Die OK-Taste nach links bewegen, um das Menü BILDSCHIRMMODUS anzuzeigen.
- Bewegen Sie die OK-Taste nach oben, um die Option SPIELZEIT anzuzeigen.
- Wählen Sie die gewünschte Zeit durch Drücken der OK-Taste.
• Die OK-Taste nach unten bewegen, um die SICHTOPTIONEN anzuzeigen.
- Zum Verlassen des Menüpunkts die OK-Taste nach OBEN bewegen.

STROM ANZEIGELEUCHTE

ANZEIGELEUCHTE MODUS

• Kein Licht
• Blaues Licht

• Blaues Blinklicht

• Ausschalten

• Normale Arbeitsanweisung
• Kein Signaleingang

Deutsch

BILDSCHIRMANZEIGE [OSD]

• Das OSD-Menü des Monitors bietet verschiedene Einstellungen für den Monitor, wie Farbe, Helligkeit, Kontrast und mehr.
- Wenn Sie die Taste ☐ auf dem Monitor drücken, erscheint der OSD-Bildschirm. Wählen Sie die Funktionen mit den Tasten < > ∧ √ (au). ∧ √
- Drücken Sie erneut die Taste ☐ zur Einstellung der Funktion. Wenn Sie die Funktion aufgerufen haben, drücken Sie die Taste ☐ zur Auswahl der einzustellenden Option.
- Mit den Tasten < > ∧ √ können Sie dann die Werte dieser Option einstellen. Zum Verlassen die Taste < drücken.

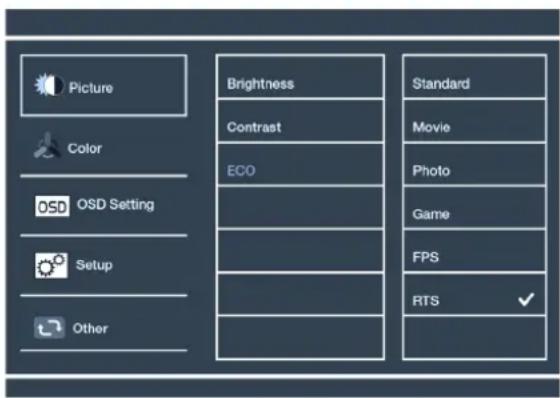

BILDANPASSUNG

• HELLIGKEIT und KONTRAST einstellen.
- DCR (Dynamic Contrast Ratio – Dynamisches Kontrastverhältnis): Drücken Sie MENÜ für das Hauptmenü, wählen Sie DCR und drücken Sie AUF oder AB, um EIN oder AUS auszuwählen. MENÜ drücken, um die DCR-Funktion zu öffnen oder zu schließen.

ECO: Je nach Bedarf und Wunsch können Sie zwischen verschiedenen Modi wählen.

STANDARD – Dieser Anzeigemodus ist für die meisten Aktivitäten geeignet.

FOTO – Dieser Anzeigemodus ist für Fotos.

FILM – Dieser Anzeigemodus ist zum Abspielen von Filmen. SPIEL – Dieser Anzeigemodus ist für Spiele.

FPS – Dieser Anzeigemodus dient zum Spielen von Ego-Shooter-Spielen.

RTS – Dieser Anzeigemodus dient zum Spielen von Echtzeit-Strategiespielen.

Stellen Sie die im Bild vorhandenen Anteile an Rot, Grün und Blau ein. Im WARM-Modus wird mehr Rot angezeigt, im KALT-Modus wird mehr Blau angezeigt und im BENUTZER-Modus können Sie die Farben selbst anpassen.

OSD-EINSTELLUNGEN

SETUP

EINGANGSQUELLE: Wählen Sie die Eingangsquelle, an die Ihr PC oder Ihre Konsole angeschlossen ist (automatische Quelle, DP, DMI 1, HDMI 2, HDMI 3).

STUMMSCHALTEN: Aktivieren oder deaktivieren Sie den Ton der an den Monitor angeschlossenen Quelle.

LAUTSTÄRKE Stellen Sie die Lautstärke der an den Monitor angeschlossenen Quelle ein.

ZURÜCKSETZEN: Durch diese Auswahl wird der Monitor auf die Werkseinstellung zurückgesetzt.

SPRACHE Wählen Sie die gewünschte Sprache

OSD H-POSITION: Diese Auswahl ändert die horizontale Position des OSD-MENÜS. Verwenden Sie die AUF- und AB-Tasten, um die Position von links nach rechts zu ändern.

OSD V-POSITION: Diese Auswahl ändert die vertikale Position des OSD-MENÜS. Bewegen Sie das OSD mit den Tasten AUF und AB nach oben oder unten.

OSD-TRANSPARENZ: Diese Auswahl passt die TRANSPARENZ des OSD-MENÜS auf dem Bildschirm an.

OSD-ZEITBEGRENZUNG: Mit dieser Auswahl wird die ANZEIGEZEIT DES OSD-MENÜS auf dem Bildschirm eingestellt.

FREESYNC

• Um diese Funktion nutzen zu können, stellen Sie sicher, dass Ihre Hardware über FreeSync verfügt und die Grafiktreiber auf dem neuesten Stand sind.
• Nach dem Anschließen können Sie erneut eine Aufforderung erhalten, die Funktion auf Ihrem Computer zu aktivieren. Wenn Sie die Eingabeaufforderung nicht erhalten, müssen Sie die Funktion möglicherweise in Ihrem Grafikkartenmenü aktivieren.
• Anweisungen zum Einschalten und/oder Aktivieren von FreeSync finden Sie in der Dokumentation Ihres Grafikkartenmanagers.

ANDERE

SEITENVERHÄLTNIS

Breitbildschirm / 4:3 / 1:1 / Auto

BLAUES LICHT NIEDRIG

Aus / Niedrig / Mittel / Hoch / MaxHoch

ANTWORTZEIT

Ein/Aus

FREESYNC

Ein/Aus

Deutsch

WICHTIGE SICHERHEITSHINWEISE

• Lesen Sie bitte alle Anweisungen in dieser Anleitung sorgfältig durch, bevor Sie dieses Gerät verwenden.
• Bewahren Sie die Anleitung für späteres Nachschlagen auf.
• Ziehen Sie vor der Reinigung den Stecker des Geräts aus der Steckdose. Keine Flüssigreiniger oder Aerosolreiniger verwenden. Mit einem feuchten oder nassen Tuch reinigen. Bitte verwenden Sie zur Reinigung bei hartnäckigerer Verschmutzung ein LCD-Bildschirm-Reinigungsmittel.
• Verwenden Sie keine Teile, die nicht vom Hersteller empfohlen werden, da dies eine Gefahr darstellen kann.
• Wenn Sie das Netzkabel des Monitors oder Adapters abziehen, ziehen Sie bitte am Stecker und nicht am Kabel.
• Legen Sie keine Gegenstände auf das Netzkabel. Auch nicht darauf treten.
• Verwenden Sie das Gerät nicht in der Nähe von Wasser, z. B. Badewanne, Becken, Küchenspüle oder Waschmaschine. Stellen Sie das Gerät nicht auf nassem Boden oder in der Nähe eines Schwimmbads usw. auf. Berühren Sie den Bildschirm nicht mit den Fingern oder anderen harten Gegenständen.
• Für die Belüftung sind Schlitze und Öffnungen am Gehäuse und dessen Rückseite oder Boden vorhanden. Um einen zuverlässigen Betrieb der Bauteile zu gewährleisten und sie vor Überhitzung zu schützen, dürfen diese Öffnungen nicht blockiert oder abgedeckt werden, indem das Gerät auf ein Bett, ein Sofa, einen Teppich oder eine ähnliche Oberfläche gestellt wird. Das Gerät darf niemals in der Nähe oder über einem Heizkörper oder einer Heizung aufgestellt werden und sollte nicht in einem Schrank o. ä. aufgestellt werden, es sei denn, es ist eine ordnungsgemäße Belüftung vorhanden.
• Stellen Sie sicher, dass das Gerät während des Betriebs mindestens 5 cm von der Wand oder anderen Gegenständen entfernt ist.
  • Die Stromversorgung muss den Angaben auf dem Typenschild entsprechen. Bei Fragen zur Stromversorgung wenden Sie sich bitte an den Händler oder den örtlichen Stromversorger.
• Als Schutzmaßnahme ist der Monitor oder Adapter mit einem Netzkabel mit dreipoligem Stecker ausgestattet, der dritte Anschluss ist geerdet. Wenn der Stecker nicht in die Steckdose eingesteckt werden kann, wenden Sie sich bitte an einen Elektriker, um die Originalsteckdose auszutauschen, während die Schutzmaßnahme wirksam bleibt.
• Stellen Sie sicher, dass die verwendete Steckdose und das verwendete Kabel die Summe des elektrischen Stroms aller Produkte aufnehmen können. Stellen Sie das Gerät nicht an einem Ort auf, an dem Funkstörungen auftreten.
• Beachten Sie alle Warnhinweise und Anweisungen, die in der Anleitung beschrieben sind.
• Überlasten Sie die Steckdose nicht und verwenden Sie kein Verlängerungskabel, da dies Brände oder Stromschläge verursachen kann.
• Versuchen Sie nicht, dieses Gerät selbst zu reparieren, da Sie beim Öffnen oder Entfernen der Abdeckungen gefährlichen Spannungen oder anderen Gefahren ausgesetzt sein können. Wenden Sie sich an qualifizierte Techniker.
• Ziehen Sie in den folgenden Fällen diesen Monitor oder AC/CD-Adapter aus der Steckdose und wenden Sie sich an qualifizierte Techniker:
• Wenn das Netzkabel oder der Stecker beschädigt oder verschlissen ist.
• Wenn das Gerät heruntergefallen ist oder sein Gehäuse beschädigt wurde.
• Wenn sich die Leistung des Geräts deutlich verschlechtert.
  • Das Netzkabel ist die Hauptfunktion zum Betrieb des Geräts: Ziehen Sie den Stecker, wenn das Gerät längere Zeit nicht benutzt wird.
• Lagern Sie das Gerät an einem gut belüfteten Ort, vermeiden Sie starkes Sonnenlicht, hohe Temperaturen oder Feuchtigkeit.
• Lagern Sie das Gerät an einem Ort bei -2 °C bis +55 °C Raumtemperatur. Andernfalls kann es zu dauerhaften Schäden kommen.

Deutsch

ÉCRAN WQHD INCURVÉ ULTRA-LARGE 34" CONTENU

1 ÉCRAN (AVEC SUPPORT)
1 CORDON D'ALIMENTATION UE + ROYAUME-UNI
1 CÂBLE DISPLAYPORT
1 CÂBLE HDMI
1 MANUEL UTILISATEUR
