BEDIENUNGSANLEITUNG DEEP2 4950 LD Systems

Sie haben die richtige Wahl getroffen! Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewährleisten. Dafür steht LD Systems mit seinem Namen und der langjährigen Erfahrung als Hersteller hochwertiger Audioprodukte. Bitte lesen Sie diese Bedie- nungsanleitung sorgfältig, damit Sie Ihr neues Produkt von LD Systems schnell optimal einsetzen können. Mehr Informationen zu LD SYSTEMS finden Sie auf unserer Internetseite WWW.LD-SYSTEMS.COM

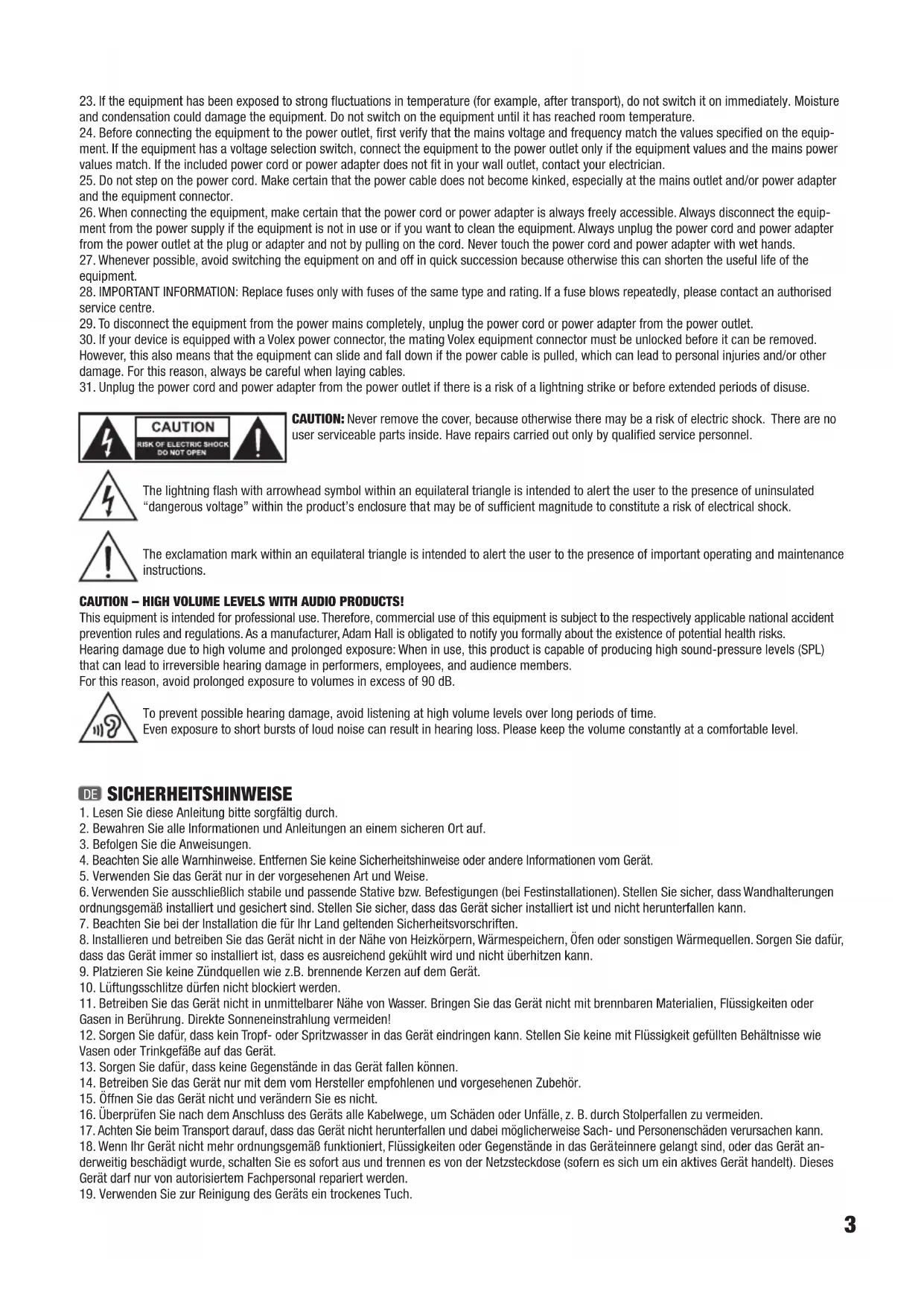

1. Lesen Sie diese Anleitung bitte sorgfältig durch.

2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.

3. Befolgen Sie die Anweisungen.

4. Beachten Sie alle Warnhinweise. Entfernen Sie keine Sicherheitshinweise oder andere Informationen vom Gerät.

5. Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise.

6. Verwenden Sie ausschließlich stabile und passende Stative bzw. Befestigungen (bei Festinstallationen). Stellen Sie sicher, dass Wandhalterungen ordnungsgemäß installiert und gesichert sind. Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann.

7. Beachten Sie bei der Installation die für Ihr Land geltenden Sicherheitsvorschriften.

8. Installieren und betreiben Sie das Gerät nicht in der Nähe von Heizkörpern, Wärmespeichern, Öfen oder sonstigen Wärmequellen. Sorgen Sie dafür, dass das Gerät immer so installiert ist, dass es ausreichend gekühlt wird und nicht überhitzen kann.

9. Platzieren Sie keine Zündquellen wie z.B. brennende Kerzen auf dem Gerät.

10. Lüftungsschlitze dürfen nicht blockiert werden.

11. Betreiben Sie das Gerät nicht in unmittelbarer Nähe von Wasser. Bringen Sie das Gerät nicht mit brennbaren Materialien, Flüssigkeiten oder Gasen in Berührung. Direkte Sonneneinstrahlung vermeiden! 12. Sorgen Sie dafür, dass kein Tropf- oder Spritzwasser in das Gerät eindringen kann. Stellen Sie keine mit Flüssigkeit gefüllten Behältnisse wie Vasen oder Trinkgefäße auf das Gerät.

13. Sorgen Sie dafür, dass keine Gegenstände in das Gerät fallen können.

14. Betreiben Sie das Gerät nur mit dem vom Hersteller empfohlenen und vorgesehenen Zubehör.

15. Öffnen Sie das Gerät nicht und verändern Sie es nicht.

16. Überprüfen Sie nach dem Anschluss des Geräts alle Kabelwege, um Schäden oder Unfälle, z. B. durch Stolperfallen zu vermeiden. 17. Achten Sie beim Transport darauf, dass das Gerät nicht herunterfallen und dabei möglicherweise Sach- und Personenschäden verursachen kann. 18. Wenn Ihr Gerät nicht mehr ordnungsgemäß funktioniert, Flüssigkeiten oder Gegenstände in das Geräteinnere gelangt sind, oder das Gerät an- derweitig beschädigt wurde, schalten Sie es sofort aus und trennen es von der Netzsteckdose (sofern es sich um ein aktives Gerät handelt). Dieses Gerät darf nur von autorisiertem Fachpersonal repariert werden.

19. Verwenden Sie zur Reinigung des Geräts ein trockenes Tuch.4

20. Beachten Sie alle in Ihrem Land geltenden Entsorgungsgesetze. Trennen Sie bei der Entsorgung der Verpackung bitte Kunststoff und Papier bzw. Kartonagen voneinander.

21. Kunststoffbeutel müssen außer Reichweite von Kindern aufbewahrt werden.

BEI GERÄTEN MIT NETZANSCHLUSS

22. ACHTUNG: Wenn das Netzkabel des Geräts mit einem Schutzkontakt ausgestattet ist, muss es an einer Steckdose mit Schutzleiter angeschlossen werden. Deaktivieren Sie niemals den Schutzleiter eines Netzkabels. 23. Schalten Sie das Gerät nicht sofort ein, wenn es starken Temperaturschwankungen ausgesetzt war (beispielsweise nach dem Transport). Feuch- tigkeit und Kondensat könnten das Gerät beschädigen. Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat. 24. Bevor Sie das Gerät an die Steckdose anschließen, prüfen Sie zuerst, ob die Spannung und die Frequenz des Stromnetzes mit den auf dem Gerät angegebenen Werten übereinstimmen. Verfügt das Gerät über einen Spannungswahlschalter, schließen Sie das Gerät nur an die Steckdose an, wenn die Gerätewerte mit den Werten des Stromnetzes übereinstimmen. Wenn das mitgelieferte Netzkabel bzw. der mitgelieferte Netzadapter nicht in Ihre Netzsteckdose passt, wenden Sie sich an Ihren Elektriker. 25. Treten Sie nicht auf das Netzkabel. Sorgen Sie dafür, dass spannungsführende Kabel speziell an der Netzbuchse bzw. am Netzadapter und der Gerätebuchse nicht geknickt werden. 26. Achten Sie bei der Verkabelung des Geräts immer darauf, dass das Netzkabel bzw. der Netzadapter stets frei zugänglich ist. Trennen Sie das Gerät stets von der Stromzuführung, wenn das Gerät nicht benutzt wird, oder Sie das Gerät reinigen möchten. Ziehen Sie Netzkabel und Netzadapter immer am Stecker bzw. am Adapter und nicht am Kabel aus der Steckdose. Berühren Sie Netzkabel und Netzadapter niemals mit nassen Händen. 27. Schalten Sie das Gerät möglichst nicht schnell hintereinander ein und aus, da sonst die Lebensdauer des Geräts beeinträchtigt werden könnte. 28. WICHTIGER HINWEIS: Ersetzen Sie Sicherungen ausschließlich durch Sicherungen des gleichen Typs und Wertes. Sollte eine Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum. 29. Um das Gerät vollständig vom Stromnetz zu trennen, entfernen Sie das Netzkabel bzw. den Netzadapter aus der Steckdose. 30. Wenn Ihr Gerät mit einem verriegelbaren Netzanschluss bestückt ist, muss der passende Gerätestecker entsperrt werden, bevor er entfernt wer- den kann. Das bedeutet aber auch, dass das Gerät durch ein Ziehen am Netzkabel verrutschen und herunterfallen kann, wodurch Personen verletzt werden und/oder andere Schäden auftreten können. Verlegen Sie Ihre Kabel daher immer sorgfältig. 31. Entfernen Sie Netzkabel und Netzadapter aus der Steckdose bei Gefahr eines Blitzschlags oder wenn Sie das Gerät länger nicht verwenden. ACHTUNG Entfernen Sie niemals die Abdeckung, da sonst das Risiko eines elektrischen Schlages besteht. Im Inneren des Geräts befinden sich keine Teile, die vom Bediener repariert oder gewartet werden können. Lassen Sie Reparaturen ausschließlich von qualifiziertem Servicepersonal durchführen. Das gleichschenkelige Dreieck mit Blitzsymbol warnt vor nichtisolierten, gefährlichen Spannungen im Geräteinneren, die einen elek- trischen Schlag verursachen können. Das gleichschenkelige Dreieck mit Ausrufungszeichen kennzeichnet wichtige Bedienungs- und Wartungshinweise. ACHTUNG HOHE LAUTSTÄRKEN BEI AUDIOPRODUKTEN! Dieses Gerät ist für den professionellen Einsatz vorgesehen. Der kommerzielle Betrieb dieses Geräts unterliegt den jeweils gültigen nationalen Vorschriften und Richtlinien zur Unfallverhütung. Als Hersteller ist Adam Hall gesetzlich verpflichtet, Sie ausdrücklich auf mögliche Gesundheitsrisiken hinzuweisen. Gehörschäden durch hohe Lautstärken und Dauerbelastung: Bei der Verwendung dieses Produkts können hohe Schalldruckpegel (SPL) erzeugt werden, die bei Künstlern, Mitarbeitern und Zuschauern zu irreparablen Gehörschäden führen können. Um eine mögliche Schädigung des Hörsinns zu verhindern, vermeiden Sie das Hören bei großem Lautsärkepegel über lange Zeiträume. Lauter Schalleinfluss kann selbst bei kurzer Dauer zu Hörschäden führen. Bitte halten Sie die Laustärke immer auf einem angenehmen Level.

Hier schalten Sie den Verstärker ein und aus.

Die "Protect"-LED leuchtet rot, wenn die Schutzschaltung aufgrund von Überhitzung oder Gleichspannung im Signal aktiviert wird. Außerdem ist die Schutzschaltung nach dem Einschalten des Verstärkers 3 Sekunden lang aktiv ("Protect"-LED leuchtet).

Die "LIMIT"-LED leuchtet orange, wenn der Signalpegel zu hoch eingestellt ist und die Verzerrung des Ausgangssignals im entsprechenden Kanal über 1% liegt ("Clipping"). Reduzieren Sie in diesem Fall die Verstärkung ("Gain").

Normale Anzeige: Die Signal-LED leuchtet, wenn das Eingangssignal -35 dB überschreitet; die "-15 dB"-LED leuchtet, wenn das Signal -15 dB überschreitet; die "-10 dB"-LED leuchtet, wenn das Signal -10 dB überschreitet; und die "-5 dB"-LED leuchtet, wenn das Signal -5 dB überschreitet. Keine Anzeige: Prüfen Sie die Gain-Einstellungen und erhöhen Sie ggf. die Verstärkung. Prüfen Sie die Eingangsverbindungen und die Audioquelle, ob überhaupt ein Signal anliegt. Wenn die Clip-LED leuchtet, jedoch kein oder nur ein schwaches Signal erkannt wird, prüfen Sie bitte die Ausgangsverkabelung auf Kurzschlüsse. Anzeige Fehlfunktion: Wenn die "-20 dB"-, "-15 dB"-, "-10 dB" und "-5 dB"-LEDs leuchten, ohne dass ein Signal anliegt, kann dies auf Schwankungen im System oder andere Fehlfunktionen zurückzuführen sein. Trennen Sie in diesem Fall die Lastverbindung, und drehen Sie die Verstärkung (Gain) auf Minimum. Leuchtet die LED weiterhin, lassen Sie den Verstärker bitte auf einen Defekt überprüfen.

Drehen Sie die Gain-Regler nach rechts, um die Verstärkung zu erhöhen, und nach links, um die Verstärkung zu reduzieren.

Vergewissern Sie sich stets, dass die Betriebsspannung des Verstärkers der in Ihrer Region geltenden Netzspannung entspricht. Ein geeignetes Netzkabel ist im Lieferumfang enthalten.

Die XLR/TRS-Kombibuchsen (XLR/Stereoklinke; INPUT A, B bzw. INPUT A, B, C, D beim DP4950) dienen der Verbindung mit einem Mischpult oder einer anderen Signalquelle. Die XLR-Anschlüsse LINK A, B (NICHT bei Modell DP4950) sind für das Durchschleifen des Signals zu weiteren Leistungsverstärkern vorgesehen, wobei das Eingangssignal direkt auf diese Ausgänge geroutet wird, selbst wenn der Verstärker ausgeschaltet ist. Audiokabel Wir empfehlen den Einsatz hochwertiger, symmetrischer Audiokabel – mit zwei Leitern für das Audiosignal (+ und -) plus separater Abschirmung – mit XLR-Steckverbindern. Es ist zwar auch möglich, unsymmetrische Kabel an den Verstärker anzuschließen, grundsätzlich sollte jedoch der Verwendung symmetrischer Kabel der Vorzug gegeben werden. Heutige Audio-Hardware wird meist über symmetrische Verbindungen angeschlossen, da die Abschirmung alle metallenen Gehäuseteile miteinander verbindet und Störeinflüsse von außen, in erster Linie Rauschen und Brummen, auf diese Weise effektiv verhindert werden.

Die Lautsprecherausgänge sind als Speakon-Anschlüsse und Klemmleisten ausgeführt. Speakon-Steckverbinder wurden speziell für Hochleistungs-Lautsprecherverbindungen entwickelt. Sie lassen sich verriegeln, vermeiden Risiken durch elektrischen Schlag und gewährleisten stets die richtige Polarität. LAUTSPRECHERKABEL Je größer der Kabelquerschnitt und kürzer die Kabellängen sind, desto geringer sind die Leitungsverluste und Dämpfung des Signals. Verlegen Sie Lautsprecherkabel nicht direkt neben den Eingangssignalkabeln. Bitte beachten Sie bei der Belegung von Klemmanschlüs- sen, dass es nicht durch Kurzschlüsse durch lose Leitungsenden kommt.

Mit dem Ground-Lift-Schalter unterbrechen Sie die Verbindung zwischen der Gehäusemasse des Geräts und dem eigentlichen Erdanschluss. Nutzen Sie diese Funktion nur, wenn aus den Lautsprechern 50-Hz-Netzbrummen zu hören ist.

Stereo-Betrieb: Beide Stereokanäle sind unabhängig und können unterschiedliche Signale übertragen. Bridge-Betrieb: In diesem Modus werden beide Eingänge eines Stereopaars zu einem Kanal mit der doppelten Ausgangsspannung verkoppelt. In diesem Fall verwenden Sie lediglich Eingang und Gain-Regler Kanal A und stellen den Gain-Regler des Kanals B auf Minimum. FREQUENZFILTERFUNKTION (DP2400X)

OFF: Filter ausgeschaltet Low Pass: Benutzung als variabler Low-Pass Filter. Frequenzen über der eingestellten Frequenz werden rausgefiltert. Low Cut: Benutzung als variabler Low-Cut Filter. Frequenzen unter der eingestellten Frequenz werden rausgefiltert. Die DP2400X kann als aktive 2-Wege Endstufe verwendet werden , in dem beide Filter kombiniert als Crossover verwendet werden.

Wir empfehlen den Einsatz hochwertiger, symmetrischer NF-Kabel (mit zwei Leitern für das Audiosignal plus separater Abschirmung) mit XLR-Steckverbindern. Es ist zwar auch möglich, unsymmetrische Kabel an den Verstärker anzuschließen, grundsätzlich sollte jedoch der Verwendung symmetrischer Kabel der Vorzug gegeben werden. Heutige Audio-Hardware wird meist über symmetrische Verbindungen angeschlossen, da die15 Abschirmung alle metallenen Gehäuseteile miteinander verbindet und Störeinflüsse von außen, in erster Linie Rauschen und Brummen, auf diese Weise effektiv verhindert werden.

MODELL DP600 DP1600 DP2100 DP4950 DP2400X Ausgangsleistung (bei 1 kHz) 2 Ω 2 x 300 W 2 x 800 W 2 x 1050 W - 2 x 1200 W 4 Ω 2 x 400 W 2 x 650 W 2 x 810 W 4 x 810 W 2 x 950 W 8 Ω 2 x 300 W 2 x 450 W 2 x 560 W 4 x 490 W 2 x 600 W Bridge-Modus, 4 Ω 600 W 1600 W 2100 W - 2200 W Bridge-Modus, 8 Ω 800 W 1300 W 1620 W 2 x 1600 W 1800 W Ausgangsschaltung: Class H Class H Class H Class H Class H Frequenzgang: 20 Hz - 20 kHz 20 Hz - 20 kHz 20 Hz - 20 kHz 20 Hz - 20 kHz 20 Hz - 20 kHz Klirrfaktor (THD): < 0.1 % < 0.1 % < 0.1 % < 0.1 % < 0.1 % Geräuschspannungs- abstand: 105 dB 106 dB 106 dB 105 dB 106 dB Dämpfungsfaktor: > 400 > 400 > 450 > 400 > 450 Übersprechen: > 80 dB > 80 dB > 80 dB > 70 dB > 76 dB Spannungsverstärkung (Gain): 35 dB 38 dB 39 dB 38 dB 39 dB Eingangsempfind- lichkeit 0,775 V 0,775 V 0,775 V 0,775 V 0,775 V Eingangsimpedanz: >20 kOhm >20 kOhm >20 kOhm >20 kOhm >20 kOhm Schutzschaltungen: Gleichstrom, Überhitzung, Kurzschluss, Überlastung DE17 Bedienelemente: Netzschalter (An/Aus), 2x (4x) Lautstärke, Ground-Lift, Bridge/Stereo + Frequenzfilter 12 dB/oct Anzeigeelemente: Power (Netz), Signal, Pegel, Limit, Protect Anschlüsse: Eingänge: Kombibuchse XLR/6,3-mm-Klinke / Link-Ausgang: XLR / Lautsprecher-Ausgänge: Speakon und Klemmanschlüsse / Netzanschluss: Volex-Netzbuchse Kühlung: Hocheffizienter, Lüfter mit zwei Geschwindigkeiten Stromversorgung: AC ~120 V / 50-60 Hz, AC ~ 220 V / 60 Hz, AC ~ 230V / 50-60 Hz Stromverbrauch (bei Volllast): 6,0 A 11,0 A 15,0 A 19,0 A 16,0 A Abmessungen B x H x T (mm): 483 x 88 x 350 483 x 88 x 350 483 x 88 x 350 483 x 88 x 350 483 x 88 x 350 Gewicht (kg): 14,5 14,5 16,5 19,5 17,6 Unsere Produkte unterliegen einem kontinuierlichen Prozess der Entwicklung und Verbesserung. Daher bleiben Änderungen techni- scher Eigenschaften ohne Weiteres vorbehalten.

HERSTELLERGARANTIE & HAFTUNGSBESCHRÄNKUNG

Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter: http://www.adamhall.com/media/shop/downloads/documents/ manufacturersdeclarations.pdf. Im Service Fall wenden Sie sich bitte an Adam Hall GmbH, Daimlerstraße 9, 61267 Neu Anspach / E-Mail Info@ adamhall.com / +49 (0)6081 / 9419-0. Die aktuelle Konformitätserklärung können Sie unter [e-mail] anfragen.

KORREKTE ENTSORGUNG DIESES PRODUKTS

(Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung) Dieses Symbol auf dem Produkt oder dazugehörigen Dokumenten weist darauf hin, dass das Gerät am Ende der Produktlebenszeit nicht zusammen mit dem normalen Hausmüll entsorgt werden darf, um Umwelt- oder Personenschäden durch unkontrollierte Abfallentsorgung zu vermeiden. Bitte entsorgen Sie dieses Produkt getrennt von anderen Abfällen und führen es zur Förderung nachhaltiger Wirtschaftskreisläufe dem Recycling zu. Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Händler, bei dem das Produkt erwor¬ben wurde, oder über die entsprechenden regionalen Behörden. Als gewerblicher Nutzer kontaktieren Sie bitte Ihren Lieferanten und prüfen die ggf. vertraglich vereinbarten Konditionen zur Entsorgung der Geräte. Dieses Produkt darf nicht zusammen mit anderen gewerblichen Abfällen entsorgt werden.
