Produkttyp	Aktiver Lautsprecher (Modell LDMIX6AG3) oder passiver Lautsprecher (LDMIX6G3) mit integriertem Verstärker für die aktive Version
Marke	LD Systems
Modell	MIX 6 G3
Kategorie	Lautsprecher
Abmessungen (B × H × T)	323 × 215 × 222 mm
Gewicht (aktive Version)	7 kg
Gewicht (passive Version)	4,4 kg
Stromversorgung	110-120 V oder 220-240 V, 50-60 Hz (wählbar); max. Leistungsaufnahme 220 W
Sicherung	Im IEC-Sicherungshalter integriert; nur durch eine Sicherung gleichen Typs und Nennwerts ersetzen
Frequenzgang	80 Hz – 20.000 Hz
Abstrahlwinkel (H × V)	80° × 70°
Verstärkerleistung (RMS) – aktive Version	2 × 70 W
Verstärkerleistung (Spitze) – aktive Version	2 × 140 W
Max. Schalldruckpegel	122 dB
Mikrofoneingänge	3 × XLR / 6,3 mm Combo-Klinke (symmetrisch) mit zuschaltbarer 15 V-Phantomspeisung
Line-Eingänge	1 × 3,5 mm Stereoklinke und 2 × RCA (Stereo auf Mono summiert)
Hochimpedanz-Eingang (HI-Z)	Auf Kanal 1 zuschaltbar (für E-Gitarre usw.)
Kanal-Equalizer	Höhen (12 kHz) und Tiefen (80 Hz) pro Kanal (CH1-CH4)
Master-Equalizer	Tiefen (80 Hz), Mitten (2,5 kHz), Höhen (12 kHz)
Digitale Effekte	Integrierter DSP mit 16 Presets, Effekt-Send (DFX) und Return (DFX RET), MUTE-Taste
Ausgänge	Monitor (6,3 mm Klinke, symmetrisch), Aufnahme (RCA), Passivlautsprecher (6,3 mm Klinke, 70 W RMS / 4 Ω min.)
Gehäuse	Bassreflex-Gehäuse aus MDF mit schwarzer Lackbeschichtung, 2 Standflansche für 16 mm Lautsprecherstative, Gummifüße
Schutzschaltungen	Limiter, Kurzschluss, Überspannung, Überlast, Temperatur
Betriebsumgebungstemperatur	0 °C bis 40 °C
Wartung und Reinigung	Trockenes Tuch verwenden; Gerät nicht öffnen; nicht Wasser oder offenen Flammen aussetzen
Garantie und Reparierbarkeit	Herstellergarantie gemäß den Bedingungen von Adam Hall; Reparatur nur durch autorisiertes Personal

Häufig gestellte Fragen - MIX 6 G3 LD Systems

Was ist der Unterschied zwischen den Modellen MIX6AG3 und MIX6G3?

Der MIX6AG3 ist die aktive Version mit integriertem Verstärker (2×70 W RMS) und einem 4-Kanal-Mischpult (3 Mikro + 1 Line). Der MIX6G3 ist die passive Version ohne Verstärker und Mischpult: Er benötigt einen externen Verstärker (70 W RMS an 4 Ω).

Wie aktiviere ich die Phantomspeisung für ein Mikrofon?

Drücken Sie die Taste Phantom On/Off (Pos. 2), um die 15 V-Phantomspeisung an den Mikrofoneingängen der Kanäle 1 bis 3 zu aktivieren. In der Position ON ist sie eingeschaltet.

Kann ich eine E-Gitarre direkt an den Lautsprecher anschließen?

Ja, an Kanal 1: Drücken Sie die Taste HI-Z (Pos. 3), um auf Hochimpedanz umzuschalten, und schließen Sie Ihre Gitarre an den entsprechenden Combo-Eingang an.

Wie schließe ich eine externe Audioquelle (MP3-Player, Computer) an?

Verwenden Sie den Eingang LINE INPUT CH4: entweder über die 3,5 mm Stereoklinke oder über die RCA-Buchsen (L/R). Das Stereosignal wird automatisch auf Mono summiert.

Was tun, wenn die rote LED (Peak) dauerhaft leuchtet?

Die Peak-LED zeigt Verzerrung an. Reduzieren Sie die Gesamtlautstärke (MAIN LEVEL) oder senken Sie die Lautstärke der betreffenden Kanäle, bis die LED nur kurz bei Spitzen aufleuchtet.

Wie verwende ich die integrierten digitalen Effekte?

Wählen Sie mit dem Drehschalter Presets (Pos. 10) eines der 16 Effekt-Presets aus. Stellen Sie den Effekt-Send (DFX) pro Kanal und den globalen Return mit DFX RET ein. Die Taste MUTE schaltet den Effekt stumm.

Kann ich einen zusätzlichen Passivlautsprecher anschließen?

Ja, am verstärkten Ausgang (6,3 mm Klinke) für einen 4-Ω-Passivlautsprecher. Die Leistung beträgt 70 W RMS, und die Lautstärke folgt der Einstellung MAIN LEVEL.

Wie stelle ich den Master-Equalizer ein?

Verwenden Sie die Regler LOW (80 Hz), MID (2,5 kHz) und HIGH (12 kHz) des Hauptkanals. Drehen Sie nach rechts, um den Frequenzbereich anzuheben, nach links, um ihn abzusenken. Die Mittelstellung deaktiviert die Entzerrung.

Welches Zubehör wird für die Stativmontage empfohlen?

Lautsprecherhalterungen mit 16-mm-Flansch (Art.-Nr. LDSPS16), ein Satz Adapterflansche von 36 mm auf 16 mm (LDMIX6G2SET1) und Transporttaschen (LDMIX6G2B oder LDMIX6G2B2) sind optional erhältlich.

Wie reinige ich den Lautsprecher und welche Sicherheitsvorkehrungen sind zu beachten?

Trennen Sie das Gerät vor der Reinigung vom Stromnetz. Verwenden Sie ein trockenes Tuch. Öffnen Sie niemals das Gehäuse (Stromschlaggefahr), setzen Sie es nicht Wasser, Flammen oder hohen Temperaturen aus. Vermeiden Sie Spritzwasser.

BEDIENUNGSANLEITUNG MIX 6 G3 LD Systems

BEDIENUNGSPANLEITUNG

MANUEL D'UTILISATION

MANUAL DE USUARIO

INSTRUKCJA OBSLUGI

MANUALE D'USO

LD MIX G3 SERIES

ACTIVE 2-WAY LOUDSPEAKER WITH 4-CHANNEL MIXER

LDMIX62AG3

PASSIVE 2-WAY LOUDSPEAKER

LDMIX62G3

CONTENTS / INHALTSVERZEICHNIS / CONTENU / CONTENIDO / TRESC / CONTENO

ENGLISH

PREVENTIVE MEASURES 3-4

INTRODUCTION

CONNECTIONS, OPERATING AND DISPLAY ELEMENTS MIX6AG3

MIX6G3 CONNECTION

OPTIONAL ACCESSORIES

WIRING EXAMPLE

TECHNICAL DATA

VERKABELUNGSBEISPIEL

TECHNISCHE DATEN

HERSTELLERERKLÄRUNGEN

FRANCAIS

MESURES PREVENTIVES 22-23

INTRODUCTION

RACCORDEMENTS, ÉLÉMENTS DE COMMANDE ET D'AFFICHAGE DU

MIX6AG3

SIE HABEN DIE RICHTIGE WAHL GETROFFEN!

Dieses Gerat wud under hohen Qualitatsanforderungen entwickelt und gefertigt, um viel Jahre einen reibungslosen Betrieb zu gewahrleisten. Dafur steth LD Systems mit demem Namen und der langjhrigen Erfahrung als Hersteller hochwertiger Audioproekte. Bite lesen Si diee Bedienungsanleitung sorgfaltig, damit Si hr neues Produkt von LD Systems Schnell optimal einsetzen konnen.

Mehr Informationen zu LD SYSTEMS finden Sie auf unserer Internetseite WWW.LD-SYSTEMS.COM

SICHERHEITSHINWEISE

1. Lesen Sie diese Anleitungmente sorgfältig durch.
2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.
3. Befolgen Sie die Anweisungen.
4. Beachten Sie alle Warnhinweise. Entfern den Sie keine Sicherheitshinweise oder andere Informationen vom Gerät.
5. Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise.
6. Verwenden Sie ausschließlich stabile und passende Stative bzw. Befestigungen (bei Festinstallationen). Stellen Sie sicher, dass Wandhalterungen ordnungsgemäß installiert und geschichert sind. Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann.
7. Beachten Sie bei der Installation die für Ihr Land geltenden Sicherheitsvorschriften.
8. Installieren und betreiben Sie das Gerät nicht in der Nane von Heizkorpern, Wärmespeichern, Öfen oder sonstigen Wärmequellen. Sorgen Sie davon, dass das Gerät immer so installiert ist, dass es ausreichend gekühlt wird und nicht überhitzen kann.
9. Platzieren Sie keine Zündquellen wie z.B. brennende Kerzen auf dem Gerät.
10. Lüftungsschlitze)dürfen nicht blockiert werden.
11. Halten Sie einen Mindestabstand von 20 cm seitlich und oberhalb des Geräts ein.
12. Betreiben Sie das Gerät nicht in unmittelbarer Höhe von Wasser. Bringen Sie das Gerät nicht mit brennbaren Materialien, Flüssigkeiten oder Gasen in Berührung. Direkte Sonneneinstrahlung vermeiden!
13. Sorgen Sie damit, dass kein Tropf- oder Spritzwasser in das Gerä t eindringen kann. Stellen Sie keine mit Flüssigkeit gefüllten Behältnisse wie Vasen oder Trinkgebung auf das Gerät.
14. Sorgen Sie davon, dass keine Gegenstände in das Gerät fallen können.
15. Betreiben Sie das Gerät nur mit dem vom Hersteller empfohlenen und vorgesehenen Zubehör.
16. Öffnen Sie das Gerät nicht und verändern Sie es nicht.
17. Überprüfen Sie nach dem Anschluss des Geräts alle Kabelwege, um Schäden oder Unfälle, z. B. durch Stolperfallen zu vermeiden.
18. Achten Sie beim Transport darauf, dass das Gerät nicht herunterfallen und damit möglichereweise Sach- und Personenschäden verursachen kann.
19. Wenn Ihr Gerät nicht mehr ordnungsgemäß Funktioniert, Flüssigkeiten oder Gegenstände in das Geräteinnere gelangt sind, oder das Gerät anderweitig beschädigt wurde, schalten Sie es soit aus und trennen es von der Netzsteckdose (sofern es sich um ein aktives Gerät handelt). Dieses Gerätarf nur von autorisiertem Fachpersonal repariert werden.
20. Verwenden Sie zur Reinigung des Geräts ein trockenes Tuch.
21. Beachten Sie alle in Ihr Land geltenden Entsorgungsgesetze. Trennen Sie bei der Entsorgung der Verpackungitte Kunststoff und Papier bzw. Kartonagen voneinander.
22. Kunststoffbeutel mussen außer Reichweite von Kindern aufbewahrt werden.
23. Sämtliche vom Benutzer vorgenommen Änderungen und Modifikationen, denen die für die Einhaltung der Richtlinien verantwortliche Partei nicht ausdrücklich zugestimm hat, können zum Entzug der Betriebserlaubnis für das Gerät führen.

BEI GERÄTEN MIT NETZANSCHLUSS

1. ACHTUNG: Wenn das Netzkabel des Geräts mit einem Schutzkontakt ausgestattet ist, muss es an einer Steckdose mit Schutzleiter angeschlossen werden. Deaktivieren Sie niemals den Schutzleiter eines Netzkabels.
2. Schalten Sie das Gerät nicht那么简单 ein, wenn es starrkten Temperaturschwankungen ausgesetzt war (beispielsweise nach dem Transport). Feuchtigkeit und Kondensat können das Gerät beschädigen. Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat.
3. Bevor Sie das Gerät an die Steckdose anschließen, prüfen Sie zuerst, ob die Spannung und die Frequenz des Stromnetzes mit den auf dem Gerät angegebenen Werten übereinstimmen. Verfügt das Gerät über einen Spannungswahlschalter, schlieben Sie das Gerät nur an die Steckdose an, wenn die Gerätwerte mit den Werten des Stromnetzes übereinstimmen. Wenn das mitgelieferte Netzkabel bzw. der mitgelie-ferte Netzadapter nicht in ihre Netzsteckdose passst, wenden Sie sich an ihren Elektriker.
4. Treten Sie nicht auf das Netzkabel. Sorgen Sie damit, dass spannungsfährende Kabel speziell an der Netzbuchse bzw. am Netzadapter und der Gerätebuchse nicht geknicht werden.
5. Achten Sie bei der Verkabelung des Geräts immer darauf, dass das Netzkabel bzw. der Netzadapter stets frei zugänglich ist. Trennen Sie das Gerät stets von der Stromzuführung, wenn das Gerät nicht benutz wird, oder Sie das Gerät reinigen möhen. Ziehen Sie Netzkabel und Netzadapter immer am Stecker bzw. am Adapter und nicht am Kabel aus der Steckdose. Berühren Sie Netzkabel und Netzadapter niemals mit nassen Händen.
6. Schalten Sie das Gerät möglichst nicht schnell hintereinander ein und aus, da sonst die Lebensdauer des Gerats beeinträchtigt werden können.
7. WICHTIGER HINWEIS: Ersetzen Sie Sicherungen ausschließlich durch Sicherungen des gleichen Typs und Wertes. Soltte eine Sicherung wiederholt auslösen, wenden Sie sichitte an ein autorisiertes Servicezentrum.
8. Um das Gerät vollständig vom Stromnetz zu trennen, entfern den das Netzkabel bzw. den Netzadapter aus der Steckdose.
9. Wenn Ihr Gerät mit einem verriegelbaren Netzanschluss bestückt ist, muss der passende Gerästecker entsprert werden, bevor er entfernrt werden kann. Das bedeutet aber auch, dass das Gerät durch ein Ziehen am Netzkabel verrutschen und herunterfallen kann, wodurch Personen verletzt werden und/oder andere Schäden auftreten können. Verlegen Sie ihre Kabel dazu immer sorgfällig.
10. Entferen Sie Netzkabel und Netzadapter aus der Steckdose bei Gefahr eines Blitzschlags oder wenn Sie das Gerät länger nicht verwenden.

ACHTUNG

Entfernen Sie niemals die Abdeckung, da sonst das Risiko eines elektrischen Schlages besteht. Im Inneren des Geräts befinden sich keine Teile, die vom Bediener repariert oder gewartet werden können. Lassen Sie Wartung und Reparaturen ausschließlich von qualifiziertem Servicepersonal durchführten.

Das gleichseitige Dreieck mit Blitzsymbol warnt vor nichtisolierten, gefährlichen Spannungen im Geräteinneren, die einen elektrischen Schlag verursachen können.

Das gleichseitige Dreieck mit Ausrufungszeichen kennzeichnet wichtige Bedienungs- und Wartungshinweise.

Die Gehäuseoberfläche des Scheinwerfers kann sich im regulären Betrieb auf bis zu 70^ erwärmen. Stellen Sie richer, dass ein versehentliches Berühren des Gehäuses ausgeschlossen ist. Lassen Sie die Lampe vor dem Abbau, vor Wartungsarbeiten und vor dem Aufladen etc. immer ausreichend abkühlen.

Warning! Dieses Gerat ist für eine Nutzung bis zu einer Höhe von maximal 2000 Metern über dem Meeresspiegel bestimmt.

Warning! Dieses Gerat ist nicht für den Einsatz in tropischen Klimazonen bestimmt.

ACHTUNG HOHE LAUTSTÄRKEN BEI AUDIOPRODUKTEN!

Dieses Gerät ist für den professionellen Einsatz vorgesehen. Der kommerzielle Betrieb these Geräts unterliegt den jeweils gütigen nationalen Vorschriften und Richtlinien zur Unfallverhütung. Als Hersteller ist Adam Hall gesetzlich verpflichtet, Sie ausdrücklich auf mögliche Gesundheitsrisiken hinzweisen. Gehörschäden durch hohe Lautstärken und Dauerbelastung: Bei der Verwendung desses Produkte konnen hohe Schalldruckpegel (SPL) erzeugt werden, die bei Künstlern, Mitarbeitern und Zuschaumn zu irreparablen Gehörschäden führen konnen. Vermeiden Sie länger anhaltende Belastung durch hohe Lautstärken über 90 dB.

EINFUHRUNG

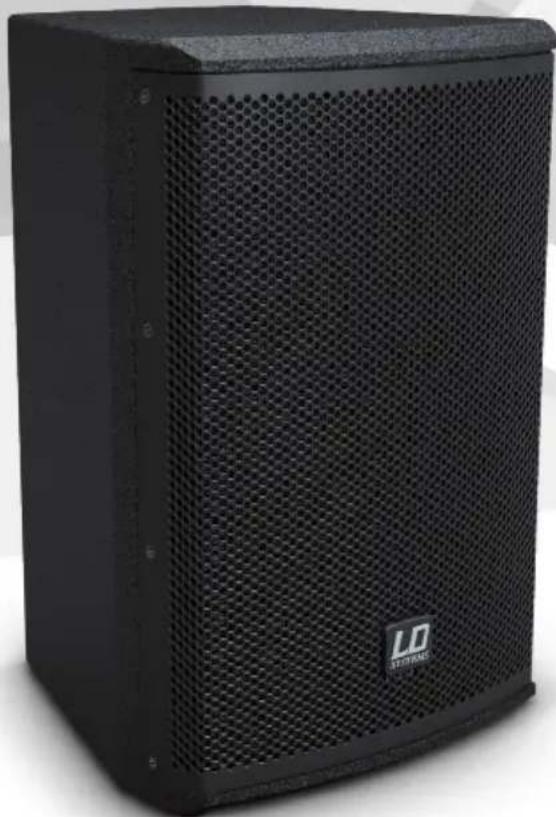

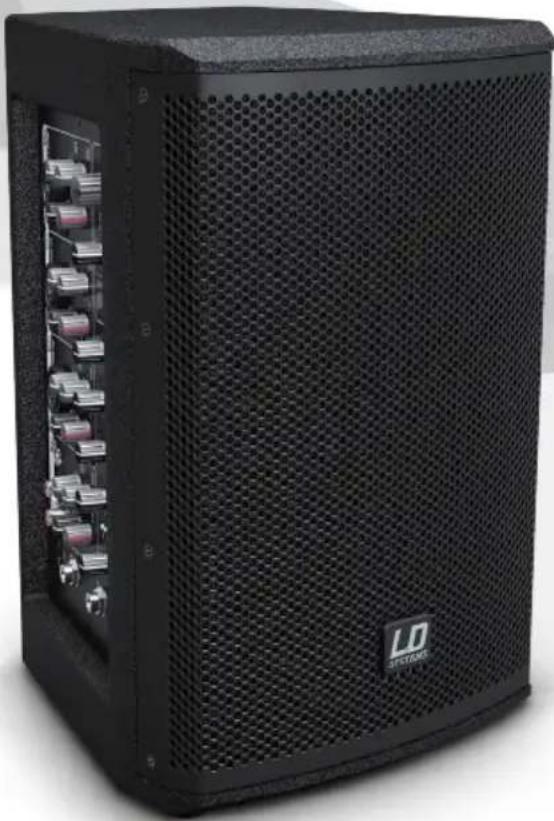

Die kompakten und leichten MIX6AG3 Aktiv- und MIX6G3 Passiv-Lautsprecher verfügen über 6,5" Tieftöner und einen 1" Hochtöner mit einem Frequenzgang von 80 Hz bis 20 kHz und 80^ x 50^ Abstrahlwinkel. Sie sind in Kombination perfect für keine PA- und Monitoranwendungen geeignet. Der integrierte Mixer des MIX6AG3 bietet einen Line- und 3 Mikrofonkanäe mit 2-Band Equalizer, einen schaltbaren Hi-Z-Eingang, Cinch-Ausgänge, Phantomspeisung und 24-Bit Digitaleffekte.

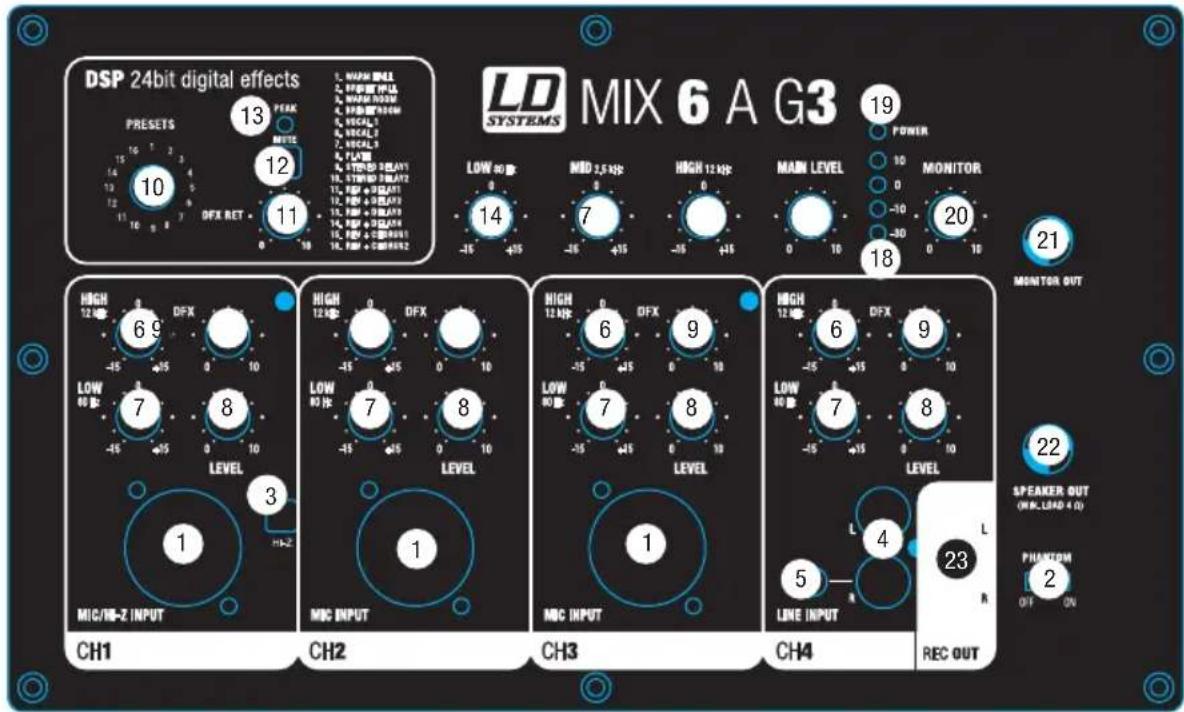

ANSCHLUSSE, BEDIEN- UND ANZEIGEELEMENTE MIX6AG3

MIC INPUT CH1 - CH3

Symmetrischer Mikrofoneingang (XLR / 6,3 mm Klinke Combo). Die Nutzung eines unsymmetrischen Mikrofonkabels (Mono-Klinke) ist ebenfalls möglich. Eine 15V Phantomspeitung ist zuschaltbar (Schalter Nr. 2).

2 PHANTOM ON / OFF

Zuschaltbare 15V Phantomspeisung fur die Mikrofoneingänge der Kanäle 1 bis 3 (CH1 - CH3) zur Verwendung eines Kondensatormikrofons. In Stellung „ON" ist die Phantomspeisung ein-, in Stellung „OFF" ausgeschelt.

3 HI-Z

Mit Hilfe these Druckschalters kann der Eingang des Kanals 1 (CH1) hochohmig geschaltet werden (zum Aktivieren Schalter herunterrücken). Der Kanal 1 kann somit als Instrumenten-Kanal für z.B. eine E-Gitarre verwendet werden.

4 LINE INPUT CH4 (CINCH L/R)

Unsymmetrischer Line-Eingang mit Cinch-Buchszen zum Anschlieben eines Zuspielgeräts (z.B. Laptop, MP3-Spieler). Ein Stereo-Signal wird intern Mono summiert.

LINE INPUT CH4 (3,5 MM STEREO KLINKE)

Unsymmetrischer Line-Eingang mit einer 3,5 mm Stereo Klinkenbuchse. Ein Stereo-Signal wird intern Mono summiert.

6 HIGH

Equalizer Hohenband (12 kHz) für die Eingangsganäle 1 bis 4 (CH1 - CH4). Nach links gebracht werden Hohen abgesenkt, nach rechts gedreht angehoben. In Mittelstellung (Rastpunkt) ist der Equalizer inaktiv.

LOW

Equalizer Bassband (80 Hz) für die Eingangskanäle 1 bis 4 (CH1 - CH4). Nach links gedreht werden Basse abgesenkt, nach rechts gedreht angehoben. In Mittelstellung (Rastpunkt) ist der Equalizer inaktiv.

LEVEL

Lautstärkeregler für die Kanäle 1 bis 4 (CH1 - CH4).

9 DFX

Effekt Send-Regler für die Kanäle 1 bis 4 (CH1 - CH4). Das Signal des entspruchenden Kanals wird hinter dem Lautstärkeregler (Post Fader) abgegriffen und auf das interne Effektgerät (DSP), entsprechend der Einstellung des Effekt Send-Reglers, geleitet. Dabei ist darauf zu halten, dass der interne Eingang des Effektgeräts nicht übersteuert wird (PEAK-LED beachten).

10 PRESETS

Endlos Drehschalter zum Anwahlen eines der 16 internen, digitalen Effekte. Eine Auflistung aller Effekte befindet sich rechtsiben den Bedienelementen fur das Effektgerat (DSP).

1 DFX RET

Mit Hilfe des Effekt Return-Reglers kann das Effekt signal dem Summensignal (MAIN-Signal) hinzugemisch werden.

12 MUTE

Durch Drucken des MUTE-Tasters wird das interne Effektgerät stumm geschaltet und die PEAK-LED leuchtet permanent. Nochmaliges Drucken heb den Mute-Status wieder auf und die PEAK-LED erlischt.

13 PEAK-LED

Die PEAK-LED leuchtet zum einen, wenn der Eingang des internen Effektgerats übersteuert wird (Effekt Send-Pegel DFX in den Kanalen 1 bis 4 reduzieren), zum anderen, wenn das interne Effektgerat stumm geschaitet ist (MUTE).

14 LOW

Equalizer Bassband (80 Hz) für den Summenkanal. Nach links gedreht werden Bässe abgesenkt, nach rechts gedreht angehoben. In Mittelstellung (Rastpunkt) ist der Equalizer inaktiv.

15 MID

Equalizer Mittenband (2,5 kHz) für den Summenkanal. Nach links gedreht werden Mitten abgesenkt, nach rechts gedreht angehoben. In Mittelstellung (Rastpunkt) ist der Equalizer inaktiv.

16 HIGH

Equalizer Hohenband (12 kHz) für den Summenkanal. Nach links gedreht werden Hohen abgesenkt, nach rechts gedreht angehoben. In Mittelstellung (Rastpunkt) ist der Equalizer inaktiv.

17 MAIN LEVEL

Lautstärkeregler des Summenkanals (Summenlautstärke).

18 MAIN LEVEL METER

4-Segment Level Meter Anzeige fur den Summenkanal. Sobald die rote LED aufleuchtet wird das Gerät an der Verzerrungsgrenze betrieben. Kurzes Aufleuchten bei Pegelspitzen im anliegenden Signal ist damit unkritisch, dauerhaftes Leuchten sollen durch Reduzierung der Lautstärke vermieden werden.

19 POWER-LED

Leuchtet, wenn das Gerät korrekt am Stromnetz angeschlossen und eingeschaltet ist.

20 MONITOR

Lautstärkeregler des Monitorkanals. Das Signal entspricht dem Summensignal und wird vor dem Lautstärkeregler des Summenkanals (MAIN LEVEL) abgegriffen, ist also unabhängig davon einstellbar.

21 MONITOR OUT

Symmetrischer Line-Ausgang mit 6,3 mm Klinkenbuchse. Anschlussmoglichkeit eines weiteren aktiven Laufsprechers. Pegeleinstellung über den Lauststärkenregler MONITOR (Nr. 20).

SPEAKER OUT

Ausgang (6,3 mm Klinke) mit 70W RMS Veränderleistung für den passiven Laufsprecher LDMIX6G3. Die Impedanz des angeschlossenen Laufsprechers darf 4 Ohm nicht unterschreiben. Die Laustärke wird parallel mit der Summenlautstärke am Lautstärkeregler MAIN LEVEL (Nr. 17) eingestellt. Das Signal entspricht dem Summensignal.

REC OUT

Line-Ausgang mit Cinch-Buchsen. Das anliegende Signal entspricht dem Summensignal und wird vor dem Lautstärkeregler des Summenkanals (MAIN LEVEL) abgegriffen, ist also unabhängig davon.

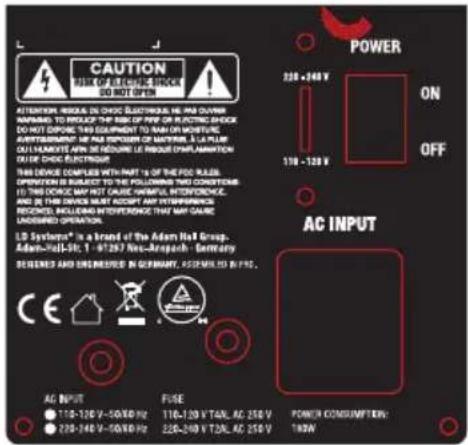

110-120V/220-240V

Schalter for die Einstellung der Betriebsspannung. Die Netzspannung Ihres Energieversorgers und die Betriebsspannung des Gerats mnen übereinstimmen!

IEC NETZBUCHSE MIT INTEGRIERTEM SICHERUNGSHALTER

WICHTIGE HINWEISE: Stellen Sie VOR Inbetriebnahme sicher, dass die Netzpannung Ihres Energieversorgers und die Betriebsspannung des Gerats übereinstimmen! Ersetzen Sie die Sicherung ausschlieBlich durch eine Sicherung des gleichen Typs und mit gleichen Werten entspruchend der Versorgungsspannung (siehe Aufdruck)!

Soltte die Sicherung wiederholt auslösen, wenden Sie sichitte an ein autorisiertes Servicezentrum.

POWER ON / OFF

Ein-/Ausschalter fur die Spannungszufuhr des Geräts.

Für die Stativmontage befinden sich auf zwei Gehäusseiten je ein 16mm Stativflansch (Stativ optional).

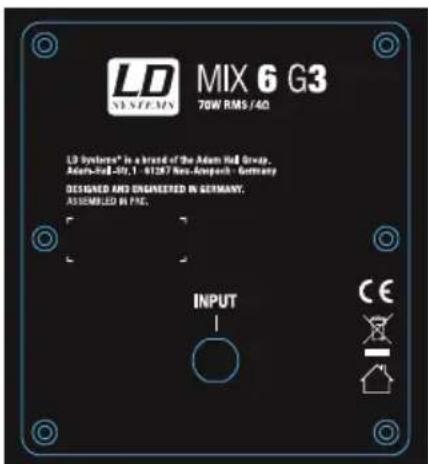

ANSCHLUSS MIX6G3

INPUT

Auf der Rückseite der passiven MIX6G3 Lautspricherbox befindet sich der Lautsprereingang (6,3 mm Klinkenbuchse).

Für die Stativmontage befinden sich auf zwei Gehäuserseiten je ein 16mm Stativflansch (Stativ optional).

OPTIONALES ZUBEHÖR

LAUTSPRECHERSTATIV FÜR 16 MM FLANSCH
LDSPS16

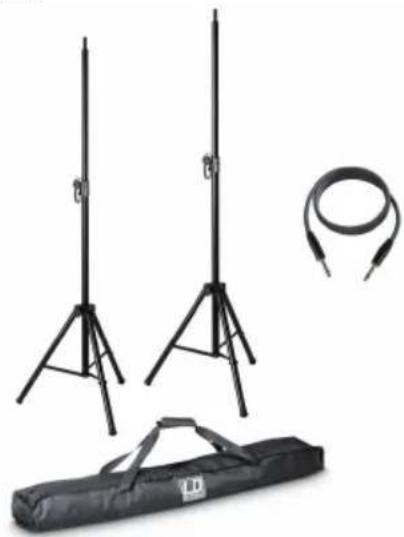

2X LAUTSPRECHERSTATIV MIT TRANSPORTTASCHE UND LAUTSPRECHERKABEL (10 M) FÜR LDMIX6(A)G3 LDMIX6G2SET2

TRANSPORTTASCHE FÜR LDMIX6(A)G3 LDMIX6G2B

TRANSPORTTASCHE FÜR 2 X LDMIX6(A)G3 LDMIX6G2B2

2X ADAPTERFLANSCH 36 MM AUF 16 MM LDMIX6G2SET1

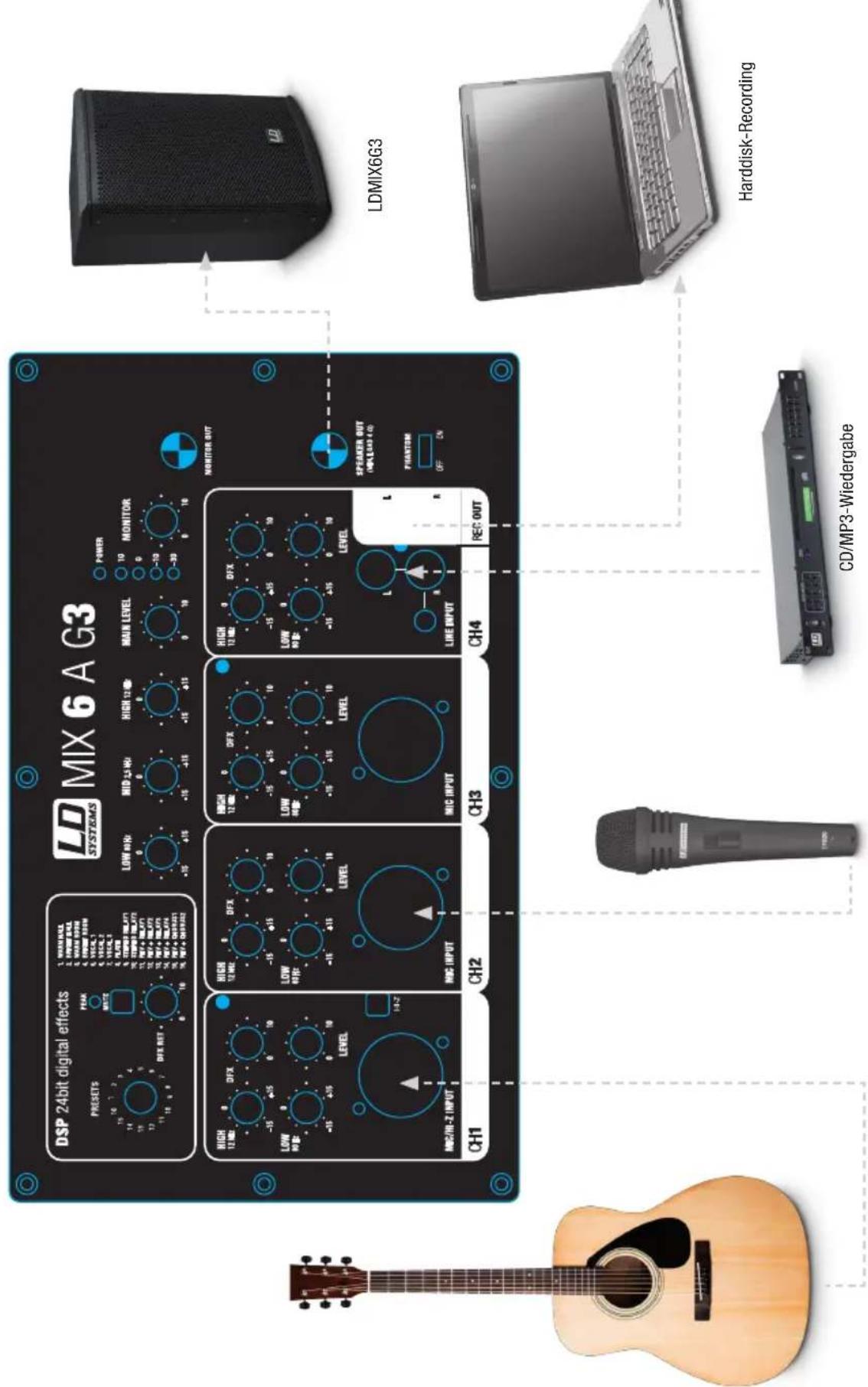

VERKABELUNGSBEISPIEL

TECHNISCHE DATEN

Modellbezeichnung: LDMIX6AG3
Produktart: PA Laufsprecher mit integriertem Mischpult
Typ: aktiv
GröBe Tieftöner: 6,5"
GröBe Tieftöner: 165,1 mm
Marke Tieftöner: Custom Made
GröBe Hochtöner: 1"
GröBe Hochtöner: 25 mm
Marke Hochtöner: Custom Made
Abstrahlwinkel (H x V): 80° x 70°
Frequenzgang: 80 Hz - 20.000 Hz
Verträker: Class D
Verträkerleistung (RMS): 2 x 70 W
Verträkerleistung (Peak): 2 x 140 W
Max. SPL: 122 dB
Schutzschaltungen: Limiter, Kurzschluss, Überspannung, Überlast, Temperatur
Mischpult
Kanäle: 4
Mikrofon-Eingangskanäle:	3
Anschlusstyp Mikrofon-Eingänge:	XLR / 6,3 mm Klinke (combo)
Bedienelemente Mikrofon-Eingangskanäle:	EQ High, EQ Low, DFX Send, Level, Hi-Z Schalter (nur Kanal 1)
Line-Eingangskanäle:	1
Anschlusstyp Line-Eingangskanäle:	3,5 mm Stereo Klinke, 2x Cinch
Bedienelemente Line-Eingangskanäle:	EQ High, EQ Low, DFX Send, Level
Monitor Line-Ausgänge:	1
Anschlusstyp Monitor Line-Ausgang:	6,3 mm Klinke (symmetrisch)
Bedienelemente Monitor Line-Ausgang:	Monitor Volume
Record Ausgang:	1
Anschlusstyp Record Ausgang:	2 x Cinch
Verträker Main-Ausgang:	1
Anschlusstyp verstärkter Main-Ausgang:	6,3 mm Klinke (min. Impedanz 4 Ohm)
DSP digitales Effektgerät
DSP Anzahl Programme:	16
DSP Bedienelemente:	Presets, DFX Return, Mute-Schalter
DSP Anzeigeelemente:	Peak LED
Hauptsektion
Hauptsektion Bedienelemente:	EQ Low, EQ Mid, EQ High, Main Level, Phantom Power, Umschalter Betriebsspannung, Power Schalter
Phantomspeisung:	15 V
Hauptsektion Anzeigeelemente:	4-Segment LED Level Meter, Power LED
Netzanschluss:	IEC Netzbuchse
Stromversorgung: Transformer
Betriebsspannung:	110 V AC - 120 V AC, 50 - 60 Hz
	220 V AC - 240 V AC, 50 - 60 Hz
Leistungsaufnahme (max.):	220 W
Umgebungstemperatur (in Betrieb):	0°C - 40°C
Relative Luftfeuchtigkeit:	<85%, nicht kondenserend
Gehäuse
Gehäusebauart:	Bassreflex
Gehäusetmaterial: MDF
Gehäuseoberfläche:	Strukturlack
Gehäusefarbe:	schwarz
Breite:	323 mm
Höhe:	215 mm
Tiefe:	222 mm
Gewicht:	7 kg
Weitere Eigenschaften:	2x 16 mm Stativflansch, Gummifübe

Modellbezeichnung: LDMIX6G3

Produkt: PA Laufsprecher
Typ: passiv
GröBe Tieffter: 6,5"
GröBe Tieffter: 165,1 mm
Marke Tieffter: Custom Made
GröBe Hochtöner: 1"
GröBe Hochtöner: 25 mm
Marke Hochtöner: Custom Made
Abstrahlwinkel (H x V): 80° x 70°
Frequenzgang: 80 Hz - 20.000 Hz
Belastbarkeit (RMS):	70 W
Belastbarkeit (Peak):	140 W
Impedanz:	4 Ohm
Sensitivity (1W/ 1m):	90 dB
Max. SPL:	122 dB
Laufsprecheranschlüsse:	1
Anschlusstyp Laufsprecheranschluss:	6,3 mm Klinke
Gehäusebauart:	Bassreflex
Gehäusematerial: MDF
Gehäuseoberfläche:	Strukturlack
Gehäusefarbe:	schwarz
Breite:	323 mm
Höhe:	215 mm
Tiefe:	222 mm
Gewicht:	4,4 kg
Weitere Eigenschaften:	2x 16 mm Stativflansch, Gummifübe

HERSTELLERERKLÄRUNGEN

HERSTELLERGARANTIE & HAFTUNGSBESCHRANKUNG

Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter: http://www.adamhall.com/media/shop/downloads/documents/manufacturersdeclarations.pdf. Im Service Fall wenden Sie sichitte an Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach / E-Mail [e-mail] / +49 (0)6081 / 9419-0.

KORREKTE ENTSORGUNG DIESES PRODUKTS

(Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung) Dieses Symbol auf dem Produkt oder dazugehörigen Dokumenten weist darauf auf hin, dass das Gerät am Ende der Produktlebenszeit nicht zusammen mit dem normalen Hausmüll entsorgt werden darf, um Umwelt- oder Personenschäden durch unkontrollierte Abfallentsorgung zu vermeiden.itte entsorgen Sie these Product getrennt von anderen Abfallen und fuhren es zur Forderung nachhaltiger Wirtschaftskreislaufe dem Recycling zu. Als Privatkunde erhalten sie Informationen zu umweltfreundlichen Entsorgungsmoglichkeiten uber den Handler, bei dem das Produkt erwor-ben wurde, oder über die entsprechenden regionalen Behörden. Als gewerblicher Nutzer kontaktieren Sieitte Ihren Lieferanten und prufen die ggf. vertraglich vereinbarten Konditionen zur Entsorgung der Geräte. Dieses Produkt darf nicht zusammen mit anderen gewerblichen Abfallen entsorgt werden.

CE-Konformität

Hiermit erklart die Adam Hall GmbH, dass these Produkt folgenden Richtlinien entspricht (soweit zutreffend):

R&TTE (1999/5/EG) bzw. RED (2014/53/EU) ab Juni 2017

Niederspannungsrichtlinie (2014/35/EU)

EMV-Richtlinie (2014/30/EU)

RoHS (2011/65/EU)

Die vollständige Konformitätserklarung finds Sie unter www.adamhall.com.

Des Weiteren können Sie diese auch unter [e-mail] anfragen.

FRANCAIS

VOUS AVEZ FAIT LE BON CHOIX!
