Tipo di prodotto	Cassa attiva (modello LDMIX6AG3) o passiva (LDMIX6G3) con amplificatore integrato per la versione attiva
Marca	LD Systems
Modello	MIX 6 G3
Categoria	Altoparlante
Dimensioni (L × A × P)	323 × 215 × 222 mm
Peso (versione attiva)	7 kg
Peso (versione passiva)	4,4 kg
Alimentazione elettrica	110-120 V o 220-240 V, 50-60 Hz (selezionabile); consumo max 220 W
Fusibile	Integrato nel portafusibile IEC; sostituire solo con un fusibile dello stesso tipo e calibro
Risposta in frequenza	80 Hz – 20 000 Hz
Angolo di dispersione (H × V)	80° × 70°
Potenza di amplificazione (RMS) – versione attiva	2 × 70 W
Potenza di amplificazione (picco) – versione attiva	2 × 140 W
SPL max.	122 dB
Ingressi microfono	3 × XLR / jack 6,3 mm Combo (bilanciato) con alimentazione phantom 15 V commutabile
Ingressi linea	1 × jack stereo 3,5 mm e 2 × RCA (stereo sommato in mono)
Ingresso alta impedenza (HI-Z)	Attivabile sul canale 1 (per chitarra elettrica, ecc.)
Equalizzatore canali	Acuti (12 kHz) e bassi (80 Hz) per canale (CH1-CH4)
Equalizzatore principale	Bassi (80 Hz), medi (2,5 kHz), acuti (12 kHz)
Effetti digitali	DSP integrato con 16 preset, regolazione del send (DFX) e return (DFX RET), tasto MUTE
Uscite	Monitor (jack 6,3 mm bilanciato), registrazione (RCA), cassa passiva (jack 6,3 mm, 70 W RMS / 4 Ω min.)
Cassa	Bass-reflex in MDF con rivestimento verniciato nero, 2 basi per piedini da 16 mm, piedini in gomma
Protezione	Limitatore, cortocircuito, sovratensione, sovraccarico, temperatura
Temperatura ambiente di funzionamento	0 °C a 40 °C
Manutenzione e pulizia	Utilizzare un panno asciutto; non aprire l'apparecchio; non esporre ad acqua o fiamme libere
Garanzia e riparabilità	Garanzia del produttore secondo condizioni Adam Hall; riparazione solo da personale autorizzato

Domande frequenti - MIX 6 G3 LD Systems

Qual è la differenza tra i modelli MIX6AG3 e MIX6G3?

Il MIX6AG3 è la versione attiva con amplificatore integrato (2×70 W RMS) e un mixer a 4 canali (3 micro + 1 linea). Il MIX6G3 è la versione passiva, senza amplificatore né mixer: richiede un amplificatore esterno (70 W RMS su 4 Ω).

Come attivare l’alimentazione phantom per un microfono?

Premere il pulsante Phantom On/Off (riferimento 2) per attivare l’alimentazione phantom 15 V sugli ingressi micro dei canali 1 a 3. In posizione ON, è attivata.

Posso collegare una chitarra elettrica direttamente alla cassa?

Sì, sul canale 1: premere il pulsante HI-Z (riferimento 3) per passare in alta impedenza e collegare la chitarra all’ingresso Combo corrispondente.

Come collegare una sorgente audio esterna (lettore MP3, computer)?

Utilizzare l’ingresso LINE INPUT CH4: tramite il jack stereo 3,5 mm o tramite i connettori RCA (L/R). Il segnale stereo viene sommato in mono automaticamente.

Cosa fare se il LED rosso (Peak) rimane acceso permanentemente?

Il LED Peak indica distorsione. Ridurre il volume generale (MAIN LEVEL) o abbassare il livello dei canali interessati finché il LED non si accende solo brevemente sui picchi.

Come utilizzare gli effetti digitali integrati?

Selezionare un preset con il commutatore rotativo Presets (riferimento 10) tra i 16 effetti. Regolare il send effetto (DFX) per ogni canale e il return globale con DFX RET. Il tasto MUTE taglia l’effetto.

Posso collegare una cassa passiva aggiuntiva?

Sì, sull’uscita amplificata (jack 6,3 mm) prevista per una cassa passiva 4 Ω. La potenza erogata è di 70 W RMS, e il volume segue la regolazione MAIN LEVEL.

Come regolare l’equalizzatore principale?

Utilizzare le manopole LOW (80 Hz), MID (2,5 kHz) e HIGH (12 kHz) del canale principale. Ruotare a destra per aumentare la banda, a sinistra per attenuarla. La posizione centrale disattiva l’equalizzazione.

Quali sono gli accessori consigliati per il montaggio su asta?

Supporti per cassa con flangia 16 mm (rif. LDSPS16), un set di flange adattatrici da 36 mm a 16 mm (LDMIX6G2SET1) e borse da trasporto (LDMIX6G2B o LDMIX6G2B2) sono disponibili come optional.

Come pulire la cassa e quali precauzioni di sicurezza osservare?

Scollegare l’apparecchio prima della pulizia. Utilizzare un panno asciutto. Non aprire mai la cassa (rischio di scossa elettrica), non esporre ad acqua, fiamme o temperature elevate. Evitare spruzzi di liquido.

MANUALE UTENTE MIX 6 G3 LD Systems

ACCESORIOS OPCIONALES

EJEMPLO DE CABLEADO

DATOS TECNICOS

MISURE PRECAZIONALI 50-51

INDICAZIONI SULLA SICUREZZA

INTRODUZIONE

CONNECTIONI, ELEMENTI DI COMANDO E VISUALIZAZIONE

MIX6AG3

RACCORDO MIX6G3

ACCESSORI OPZIONALI

ESEMPIO DI CABLAGGIO

DATI TECNICI

DICHIARAZIONI DEL PRODUTTORE

ENGLISH

ACCESORIOS OPCIONALES

SOPORTES DE ALTAVOZ PARA ROSCA DE 16 MM LDSPS16

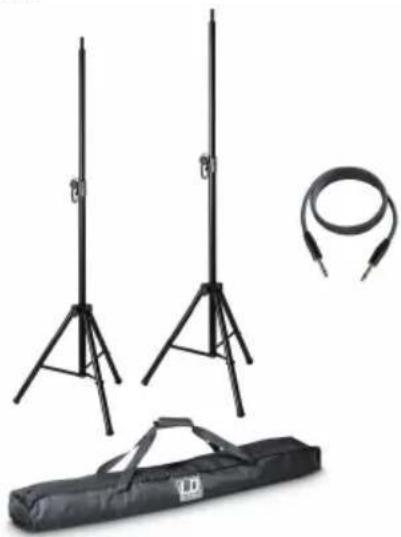

2 SOPORTES DE ALTAVOZ CON BOLS A DE TRANSPORTE + CABLE DE ALTAVOZ DE 10 M PARA LDMIX6(A)G3

LDMIX6G2SET2

BOLSA DE TRANSPORTE PARA LDMIX6(A)G3 LDMIX6G2B

BOLSA DE TRANSPORTE PARA 2 x LDMIX6(A)G3 LDMIX6G2B2

CONJUNTO DE 2 x ROSCAS ADAPTADORAS DE 36 MM A 16 MM LDMIX6G2SET1

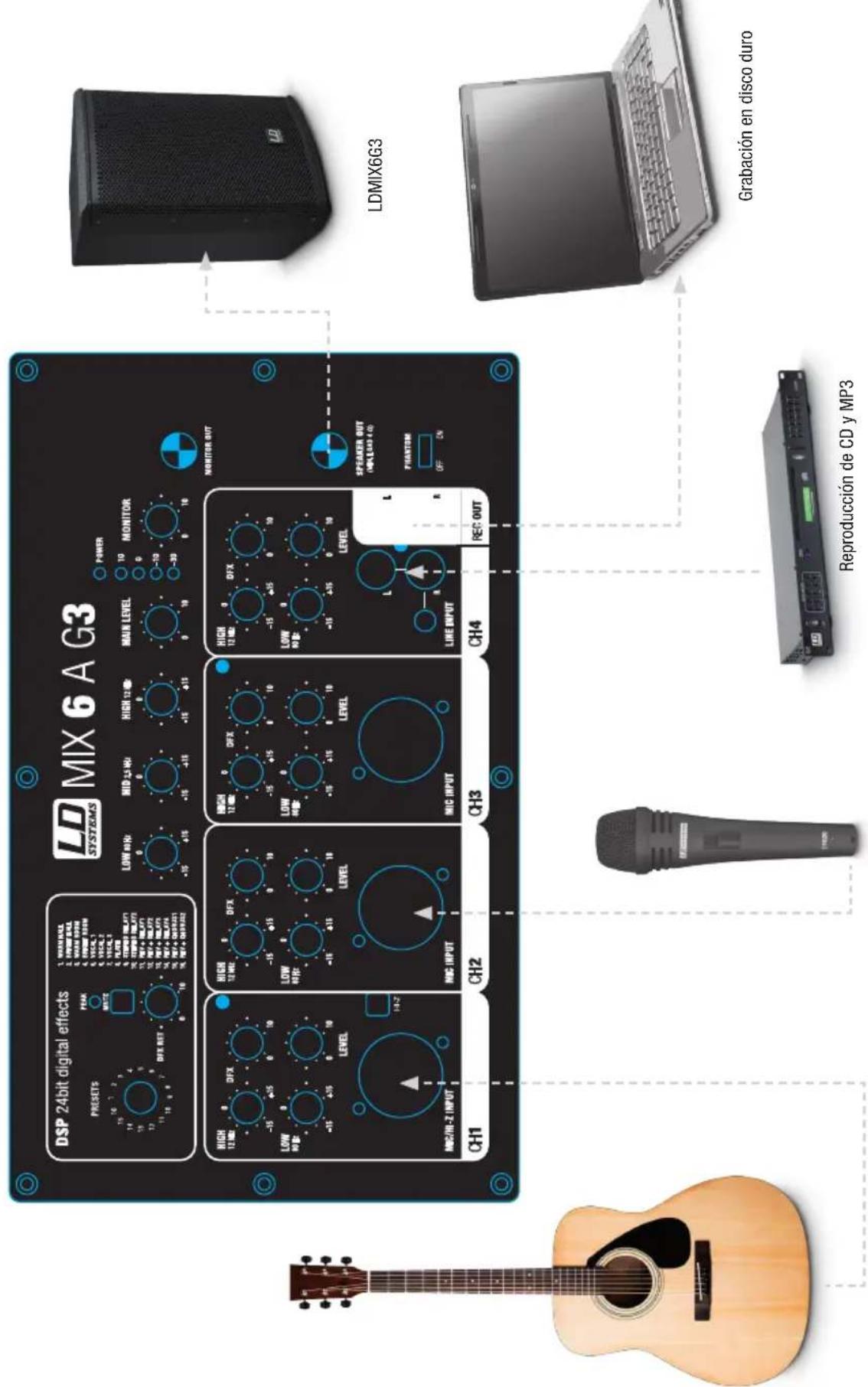

EJEMPLO DE CABLEADO

DATOS TECNICOS

Quest'apparecchio è stato sviluppato e prodotto secondo elevati standard qualitativi che garantisco un funzionamento regolare per molti anni. Per questo motivo LD Systems, con il suo nome e la pluriennale esperienza, rappresenta un'azienda produttrice di prodotti audio di qualità. Leggete attendente quello manuale d'uso per utilizzato al meglio il vostro nuovo prodotto LD Systems.

Per maggiori informazioni su LD SYSTEMS, consultate la nostra pagina web WWW.LD-SYSTEMS.COM

MISURE PRECAUZIONALI

1. Leggere attendamente il presente manuale di istruzioni.
2. Conservare tutte leindicazioni e leistruzioni in un luogo sicuro.
3. Seguire le Istruzioni.
4. Rispettare tutte le avvertenze. Non rimuovere dal dispositivo leindicazioni sulla sicurezza o autre informazioni.
5. Utilizzare il disposativo solo nei modi previsti dal manuale.
6. Utilizzare esclusivamente stativi e fissaggi stabili e adatti (per installazioni fisse). Verificare che i supporti a parete siano installati e fissati a regola d'arte. Verificare che il dispositivo sia installato in modo stabile e non possa cadere.
7. Durante l'installation, osservare le normative sulla sicurezza in vigore nel proprio Paese.
8. Non installare ne azionare il dispositivo in prossimità di radiatori, accumulatorati termici, stufe o altre fonti di calore. Accertarsi che il dispositivo sua sempre installato in modo che venga raffreddato a sufficientia e non possa surriscaldarsi.
9. Non appoggiare sul dispositivo fonti di combustione, quali candele accese.
10. Le fessure di areazione non devono essere bloccate. Evitare l'esposizione diretta ai raggi solari.
11. Mantenere una distanza minima di 20 cm intorno e sopra al disposativo.
12. Non attivare il dispositivo nelle immedite vicinane di acqua (questo punto non interessi i dispositivi specifici per l'esterno, per i quali valgono le speciali indicatori riportate di seguito). Non portare mai il dispositivo a contatto con materiali, liquidi o gas inflammabili.
13. Accertarsi che all'interno del dispositivo non possa penetrare acqua per gocciolamento o spruzzo. Non collocare sul dispositivo oggetti contenti liquidi, quali vasi, tazze o bicchieri.
14. Assicurarsi che non sia possibile la caduta di oggetti nel dispositorio.
15. Azionare il dispositivo esclusivamente con gli accessori appositamente consigliati e previsti dal produttore.
16. Non après né modificare il disposativo.
17. Una volta collegato il dispositivo, verificare tutti i cavi per evitare danni o incidenti, ad esempio per inciampo.
18. Durante il trasporto, assicurarsi che il dispositivo non possa cadere e causare possibili danni a cose e/o persone.
19. Se il disposativo non funzionasse più correttamente, vi fosse caduto sopra del liquido o un oggetto o fosse stato danneggiato in altri modo, spegnerlo immediatamente e staccare la spina (se si tratta di un disposativo attivo). La riparazione del disposativo deve essere affidata esclusivamente a personale qualificato autorizzato.
20. Per la pulizia del dispositorio utiliser un panno pulito.
21. Rispettare le leggi sullo smaltimento in vigore nel Paese di installation. Al momento di smaltire l'imballo, separare la plastica alla carta e dal cartone.
22. I sacchetti di plastica devono essere tenuti lontani alla portata dei bambini.
23. Notare che eventuali modifiche o alterazioni non espressamente approbate dal responsabile della conformità possono annullare la facoltà dell'utente di utilizzato l'apparecchiatura.

DISPOSITIVI CON ALLACCIAMENTO DI RETE

1. ATTENZIONE: se il cavo di rete è dotato di contatto di protezione, deve essere collegato a una presa di rete con messa a terra. Non disattivare mai la connessione di messa a terra di un cavo di rete.
2. Non accendere il dispositivo subito dopo essere stato sottomposto a forti variazioni di temperatura (ad esempio dopo il trasporto). Umidità e condensa potrebbero danneggiare il dispositivo. Accendere il dispositivo solo dopo che ha raggiunto la temperatura ambiente.
3. Prima di collegare il dispositivo alla presa, controllare innanzitutto se la tensione e la frequenza della rete elettrica coincidono con i valori indicati sul dispositivo stesso. Nel caso di dispositivo munito di selettore di tensione, collegarlo alla presa unicamente se i valori del dispositivo coincidono con quelli della rete elettrica. Se il cavo di rete o l'adattatore di rete forniti in dotazione non sono compatibili con la presa, rivolgersi a un elettricista.
4. Non calpestare il cavo di rete. Accertarsi che i cavi sotto tensione, in particolare della presa di rete o dell'adattatore di rete, non vengano pizzicati.
5. Durante il cablaggio del dispositivo, verificare sempre che il cavo di rete e l'adattatore di rete siano costamente accessibili. Staccare sempre il dispositivo dall'alimentazione di rete quando non è utilizzato o durante la pulizia. Per staccare alla presa il cavo di rete e l'adattatore di rete, tirare sempre nella spina o dall'adattatore e non dal cavo. Non toccare mai il cavo di alimentazione e l'alimentatore con le mani umide.
6. Evitare per quanto possibile di accendere e spegnere velocamente il dispositivo per non pregiudicarme la durata.
7. NOTE IMPORTANTE: Sostituire i fusibili escludamente con fusibili dello stesso tipo e valore. Se un fusibile continua a salute, rivolgersi a un centro di assistenza autorizzato.
8. Per staccare complemente il dispositivo alla rete elettrica, rimuovere il cavo di rete o l'adattatore di rete alla presa.
9. Per staccare un dispositivo provvisto di presa Volex, è prima necessario sbloccare la relativa spina Volex del dispositivo stesso. Tirando il cavo di rete, pero, il dispositivo potrebbe spostarsi e cadere, provocando danni alle persono o di altre genere. Prestare quando la più scrupolo sa attenzione durante la posa dei cavi.
10. In caso di pericolo di caduta di fulmine, o se il disposativo rimane inutilizzato a lungo, staccare sempre il cavo di rete e l'adattatore di rete alla presa.

ATTENZIONE:

non togliere mai il coperchio di protezione perché sussiste il pericolo di scosse elettriche. L'interno del dispositivo non contiene parti che possono essere riparate o sottomonte a manutenzione da parte dell'utente. Per gli interventi di manutenzione e di riparazione rivolgersi esclusivamente a personale qualificato.

Il triangolo equilatero con il significolo del lampo segnala la presenza di tensioni pericolose non isolate all'interno dell'apprecchio che possono causare scosse elettriche.

Il triangolo equilatero con punto esclamativo segnala la presenza di importanti informazioni relative all'uso e alla manutenzione.

Avertimento! Questo significato indica superfici calde. Alcune parti della cassa potrebbero scaldarsi durante l'impiego. Dopo aver usato l'apparecchiatura, lasciarla raffreddare per almeno 10 minuti prima di toccarla o trasportarla.

Avertimento! Questo disposito è destinato per l'utilizzo a un'altitudine non superiore ai 2.000 metri sul livello del mare.

Aventamento! Questo disposativo non è destinato all'uso nei climi tropicali.

ATTENZIONE! PRODOTTI AUDIO con LIVELLI SONORI ELEVATI!

Questo dispositivo è destinato a uso professionale. Il suo utilizzo in ambito commerciale è soggetto alle normative e alle direttive nazionali vigenti in materia di prevenzione di infortuni. In qualità di produttore, Adam Hall è tenuto per legge a informare espressamente gli utenti degli eventuali rischi per la salute. Danni all'udito provocati da un'esposizione prolongata a un livello sonoro elevato: l'utilizzo di questo prodotto può generare elevati livelli di pressione sonora (SPL) che sono provocare danni irreparabili all'udito di artisti, collaboratori e spettatori. Evitare l'esposizione prolongata a livelli sonori elevati, superiori a 90 dB.

INTRODUZIONE

Gli altoparlanti MIX6AG3 (attivo) e MIX6G3 (passivo), compatti e leggeri, dispongono di woofer da 6,5" e di un tweeter da 1" con una risposta in frequenza compresa tra 80 Hz e 20 kHz e un angolo di dispersione di 80^× 50^ . In combinazione sono perfetti per piccole applicazioni PA e monitor. Il mixer integrato di MIX6AG3 è costituito da un canale di linea e da tre canali microfono con equalizzatore a due bande, di un ingressso Hi-Z commutabile, di uscite RCA (Cinch), alimentazione phantom ed effetti digitali a 24 bit.

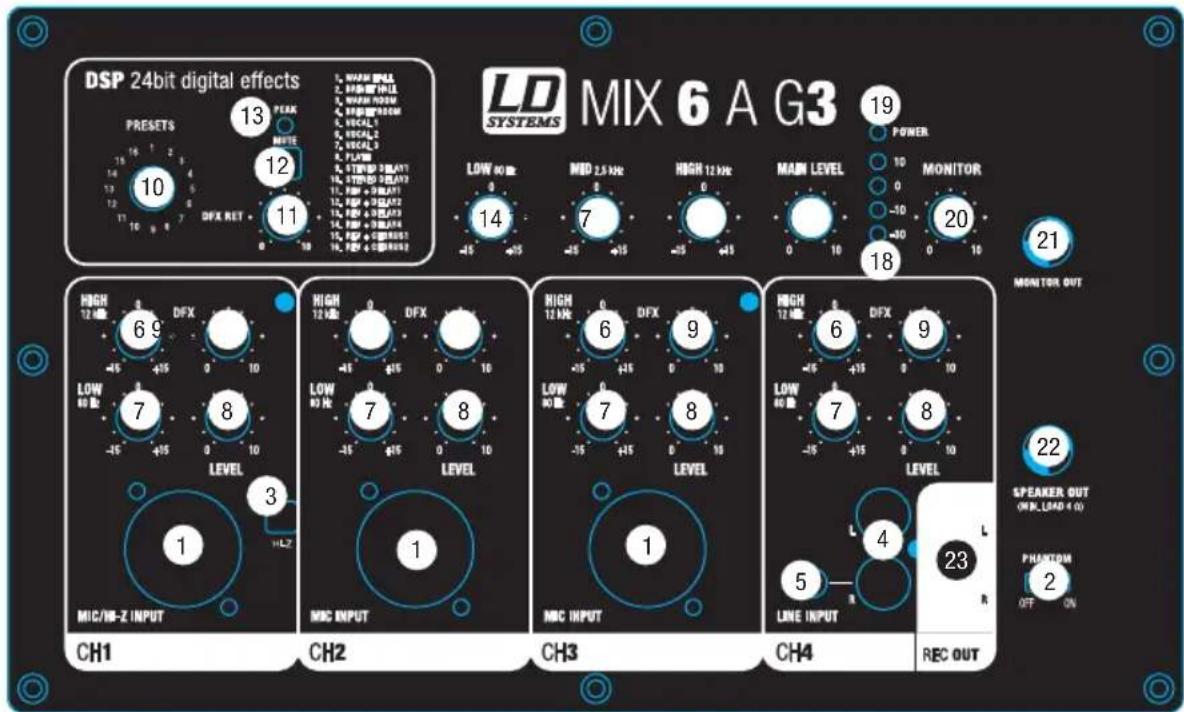

CONNECTIONI, ELEMENTI DI COMANDO E VISUALIZAZIONE MIX6AG3

MIC INPUT CH1-CH3

Ingresso microfono bilanziato (comb XLR/jack da 6,3 mm). E anche possibile utilizzare un cavo microfono non bilanziato (jack mono). Possibilità di collegare un'alimentazione phantom da 15 V (interruttore n. 2).

2 PHANTOM ON / OFF

Possibilità di collegare alimentazione phantom da 15 V per gli ingressi microfono dei canali da 1 a 3 (CH1 - CH3) per l'utilizzo di un microfono a condensatore. In posizione "ON" l'alimentazione phantom è collegata, in posizione "OFF" è staccata.

3 HI-Z

Con lo: i tioi 1 (CH1) paa ad alta impedenza (per attivare, premere l'interruttore). In quosto mode, il canale 1 pue essere utilizzato come canale strumenti, ad esempio per una chitarra elettrica.

4 LINE INPUT CH4 (RCA L/R)

Ingresso di linea non bilanziato con prese RCA per il collegamento di un dispositivo di riproduzione (come laptop,lettore MP3).Internamente,un segnale stereo passa a mono.

LINE INPUT CH4 (JACK STEREO DA 3,5 MM)

Ingresso di linea non bilanziato con una presa jack stereo da 3,5 mm. Internamente, un segnale stereo passa a mono.

6 HIGH

Equalizzatore acuti (12 kHz) per i canali di ingressro da 1 a 4 (CH1 - CH4). Ruotare a sinistra per abbassare gli alte e a destra per alzarli. In posizione intermedia (si sente un clic), l'equalizzatore è disattivato.

7 LOW

Equalizzatore bassi (80 Hz) per i canali di ingressro da 1 a 4 (CH1 - CH4). Ruotare a sinistra per abbassare i bassi e a destra per alzarli. In posizione intermedia (si sente un clic), l'equalizzatore è disattivato.

LEVEL

Regolatore di volume per i canali da 1 a 4 (CH1 - CH4).

9 DFX

Regolatore di invio degli effetti per i canali da 1 a 4 (CH1 - CH4). Il segnale del rispettovo canale viene rilevato dietro il regolatore del volume (postfader) e condotto al dispositivo interno degli effetti (DSP), in funzione dell'impostazione del regolatore di invio degli effetti. è importante verificare che l'ingresso interno della sezione effetti non si satura (osservare il LED PEAK).

10 PRESETS

Interruttore a manopola per selezionale uno dei 16 effetti digitali interni. Un elenco di tutti gli effetti è riportato a destra dei comandi della sezione effetti (DSP).

DFX RET

Il regolatore del ritorno degli effetti consente di variar la proportione con cui il segnale degli effetti si somma al missaggio.

12 MUTE

Premendo il tasting MUTE il dispositivo interno degli effetti viene silanziato e il LED PEAK restsa acceso. Premendo di nuovo, si revoca lo stato MUTE e il LED PEAK si spegne.

13 LED PEAK

Il LED PEAK si accende quando l'ingresso del dispositivo interno effetti è saturato (ridurre il livello di invio effetti DFX nei canali da 1 a 4) o quando il dispositivo effetti viene silanziato (MUTE).

14 LOW

Equalizzatore dei bassi (80 Hz) per il canale di missaggio. Ruotare a sinistra per abbassare i bassi e a destra per alzarli. In posizione intermedia (si sente un cli), l'equalizzatore è disattivato.

15 MID

Equalizzatore medi (2,5 kHz) per il canale di missaggio. Ruotare a sinistra per abbassare i medi e a destra per alzarli. In posizione intermedia (sente un clic), l'equalizzatore è disattivato.

16 HIGH

Equalizzatore alte (12 kHz) per il canale di missaggio. Ruotare a sinistra per abbassare gli alto e a destra per alzarli. In posizione intermedia (si sente un clic), l'equalizzatore è disattivato.

17 MAIN LEVEL

Regolatore del volume del canale di missaggio (volume di missaggio).

13 INDICATORE DEL LIVELLO PRINCIPALE

Visualizzazione dell'indicatore di livello a quattro segmenti per il canale di missaggio. Non appena il LED rosso si accende, l'apparecchio funziona al limite di distorsione. Una breve accensione in caso di picchi di livello sul segnale presente non è critica, nelle si deve evitare l'accensione continua riducendo il volume.

19 LED POWER

Si accende se il dispositivo è correttamente connesso alla rete elettrica e acceso.

20 MONITOR

Regolatore di volume del canale monitor. Poiché il segnale corrisponde al segnale di missaggio e viene rilevato dal regolatore del volume del canale di missaggio (MAIN LEVEL), cui sono impostato in modo independente.

21 MONITOR OUT

Uscita di linea bilanziata con presa jack da 6,3 mm. Possibilità di connessione di un'alto altoparlante attivo. Impostazione del livello mediana il regolatore di volume MONITOR (n. 20).

22 SPEAKER OUT

Uscita (jack da 6,3 mm) con performance amplificatore da 70 W RMS per altoparlante passivo LDMIX6G3. I'impedenza dell'altoparlante collegato non deve essere inferiore a 4 ohm. Il volume viene impostato paralleamente al volume di missaggio sul regolatore del volume MAIN LEVEL

(n. 17). Il segnale corrisponde al segnale di missaggio.

REC OUT

Uscita di linea con prese RCA. Poiché il segnale presente corrisponde al segnale di missaggio e viene rilevato dal regolatore del volume del canale di missaggio (MAIN LEVEL), è independente.

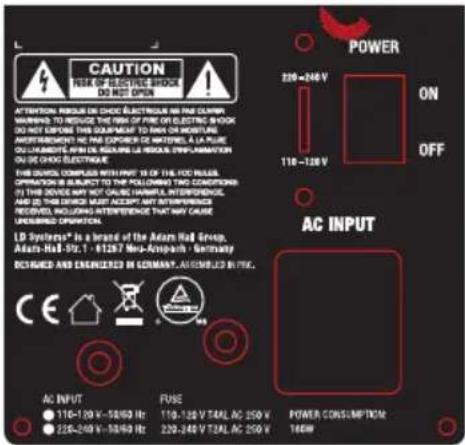

110-120V/220-240V

Interruttore per l'impostazione della tensione di esercizio. La tensione di rete dell'erogatore di corrente e la tensione di esercizio del dispositivo devono coincidere.

PRESA DI RETE IEC CON PORTAFUSIBILE INTEGRATO

NOTE IMPORTANTI: PRIMA della messa in funzione assicurarsi che la tensione di rete dell'erogatore di corrente e la tensione di esercizio del dispositivo coincidano! Sostituire il fusabile unicamente con un fusabile dello stesso tipo e con gli stessi valori secondo la tensione di alimentazione (v. stampigliatura).

Se il fusibile continua a scattare, rivolgersi a un centro assistenza autorizzato.

POWER ON / OFF

Interruttore di accensione/spegnimento dell'alimentazione elettrica del dispositivo.

Per il montaggio dello stativo, due lati della cassa presentano ciascuno una flangia per stativo da 16mm (stativo opzionale).

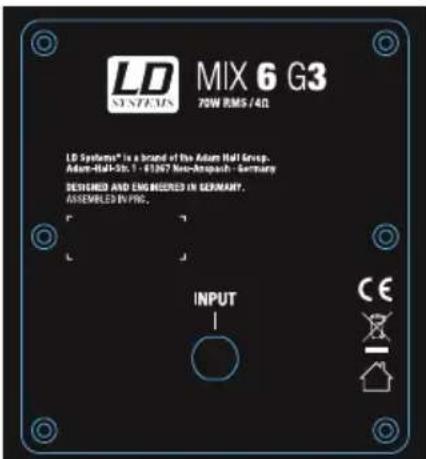

RACCORDO MIX6G3

INPUT

L'ingresso dell'altoparlante si trova sul pannello posteriore della cassa acustica passiva MIX6G3 (presa jack da 6,3 mm).

Per il montaggio dello stativo, due lati della cassa presentano ciascuno una flangia per stativo da 16mm (stativo opzionale).

ACCESSORI OPZIONALI

STATIV PER ALTOPARLANTE PER FLANGIA DA 16 MM LDSPS16

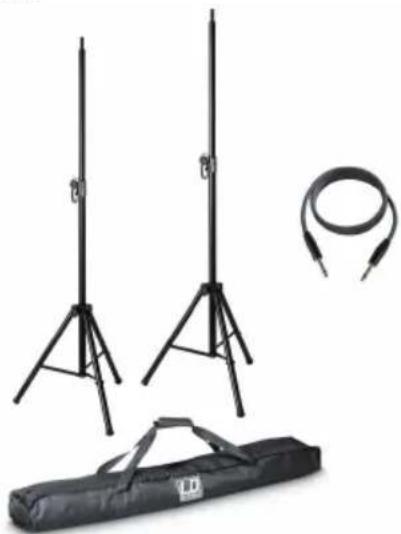

2 STATIVI PER ALTOPARLANTE CON BORSA DI TRASPORTO + CAVO ALTOPARLANTE DA 10 M PER LDMIX6(A)G3

LDMIX6G2SET2

BORSA DI TRASPORTO PER LDMIX6(A)G3 LDMIX6G2B

BORSA DI TRASPORTO PER 2 LDMIX6(A)G3 LDMIX6G2B2

SET DI 2 FLANGE PER ADATTATORE da 36 MM a 16 MM LDMIX6G2SET1

ESEMPIO DI CABLAGGIO

DATI TECNICI

Denominazione modello: LDMIXGAG3
Tipologia di prodotto: Altoparlante PA con mixer integrato
Tipo: Attivo
Dimensioni woofer: 6,5"
Dimensioni woofer: 165,1 mm
Marca woofer: Custom Made
Dimensioni tweeter: 1"
Dimensioni tweeter: 25 mm
Marca tweeter: Custom Made
Angolo di dispersione (H x V): 80° x 70°
Risposta in frequenza: 80 Hz - 20.000 Hz
Amplificatore: Classe D
Performance amplificatore (RMS): 2 x 70 W
Performance amplificatore (picco): 2 x 140 W
Max. SPL: 122 dB
Protezioni:	Limitatore, cortocircuito, sovratensione, sovraccarico, temperatura
Mixer
Canali:	4
Canali di ingresso microfono: 3
Tipio di connessione ingressi microfono:	XLR/jack da 6,3 mm (combo)
Comandi dei canali di ingresso microfono:	EQ High, EQ Low, DFX Send, Level, interruptore Hi-Z (solo canale 1)
Canali ingresso di linea:	1
Tipio di connessione canali ingresso di linea:	Jack stereo da 3,5 mm, 2 RCA
Comandi dei canali di ingresso di linea:	EQ High, EQ Low, DFX Send, Level
Uscite di linea monitor:	1
Tipio di connessione uscita di linea monitor:	Jack da 6,3 mm (bilanciato)
Comandi dell'uscita di linea del monitor:	Volume monitor
Uscita registrazione:	1
Tipio di connessione dell'uscita di registrazione:	2 RCA
Uscita principale (MAIN) amplificata:	1
Tipio di connessione uscita principale (MAIN) amplificata:	Jack da 6,3 mm (impedenza min. 4 ohm)
Dispositivo effetti digile DSP
Numero di programmi DSP: 16
Comandi DSP:	Presets, DFX Ret, interruptore Mute
Elementi di visualizzazione DSP:	LED Peak
Sezione principale
Comandi della sezione principale:	EQ Low, EQ Mid, EQ High, Main Level, Phantom Power, commutatore della tensione di esercizio, interruptore di accensione/spegnimento
Alimentazione phantom:	15 V
Elementi di visualizzazione della sezione principale:	Indicatore di livello a 4 segmenti, LED Power
Collegamento alla rete:	Presa IEC
Alimentazione:	Trasformatore
Tensione di esercizio:	110 V AC - 120 V AC, 50 - 60 Hz
	220 V AC - 240 V AC, 50 - 60 Hz
Potenza assorbita (max):	220 W
Temperatura ambiente (in esercizio):	0°C - 40°C
Umidità relativa:	<85%,enza condensa
Cassa
Modello cassa:	Bass reflex
Materiale cassa:	MDF
Superficie cassa:	Vernice strutturata
Colore cassa:	Nero
Larghezza:	323mm
Altezza:	215 mm
Profondità:	222 mm
Peso:	7 kg
Altre caratteristiche:	2 flange per stativo da 16 mm, piedini in gomma

Denominazione modello: LDMIX6G3
Tipologia di prodotto: Altoparlante PA
Tipo: Passivo
Dimensioni woofer: 6,5"
Dimensioni woofer: 165,1 mm
Marca woofer: Custom Made
Dimensioni tweeter: 1"
Dimensioni tweeter: 25 mm
Marca tweeter: Custom Made
Angolo di dispersione (H x V): 80° x 70°
Risposta in frequenza: 80 Hz - 20.000 Hz
Potenza (RMS): 70 W
Potenza (picco):	140 W
Impedenza:	4 ohm
Sensibilità (1 W/1 m):	90 dB
Max. SPL:	122 dB
Connessioni altoparlante:	1
Tipo di connessione altoparlante:	Jack da 6,3 mm
Modello cassa:	Bass reflex
Materialie cassa:	MDF
Superficie cassa:	Vernice strutturata
Colore cassa:	Nero
Larghezza:	323 mm
Altezza:	215 mm
Profondità:	222 mm
Peso:	4,4 kg
Altre caratteristiche:	2 flange per stativo da 16 mm, piedini in gomma

DICHIARAZIONI DEL PRODUTTORE

MANUFACTURER'S WARRANTY & LIMITATION OF LIABILITY

Le nostre attuali condizioni di garanzia e la limitazione di responsabilità sono consultabili alla pagina: https://cdn-shop.adamhall.com/media/pdf/Manufacturers-Declarations-LDSYSTEMS DE EN ES FR.pdf. In caso di assistenza, rivolgersi a Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach / E-mail [e-mail] / +49 (0)6081 / 9419-0.

(In vigore nell'Unione Europea e in altri Paesi europei in cui si attui la raccolta differenziate) Questo simbolo apposto sul prodotto o sui relativi documenti indica che, per evitare danni all'ambiente e alle persone causati da uno smaltimento incontrato dei rifiuti, alla fine del suo ciclo di vita l'apparecchio non deve essere smaltito insieme ai normali rifiuti domestici. Il prodotto deve quando èssere smaltito separamente da altre rifiuti e riciclato nell'ottica dell'incentivazione di cicii economici sostinibili. I clienti privati sono richiedere informazioni sulle possibilità di smaltimento ecosostenibile al rivenditore presso il quale è stato acquistato il prodotto o presso le autorità regionali competenti. I clienti aziendali devono inceve contattare il proprio fornitore e controllinge le eventuali condizioni contrattuali inerenti allo smaltimento degli apparecchi. Questo prodotto non deve essere smaltito assieme ad altri rifiuti industriali.

Conformità CE

Con la presente Adam Hall GmbH dichiara che quello prodotto soddisfa le seguenti direttive (ove pertinente):

Direttiva R&TTE (1999/5/CE) e RED (2014/53/UE) da giugno 2017

Direttiva bassa tensione (2014/35/CE)

Direttiva CEM (2014/30/UE)

RoHS (2011/65/UE)

La dichiarazione di conformità completa è reperibile al site www.adamhall.com.

Per ulteriori informazioni è inoltre possibile scrivera a [e-mail].
