BEDIENUNGSANLEITUNG FRV 30 Me Kärcher

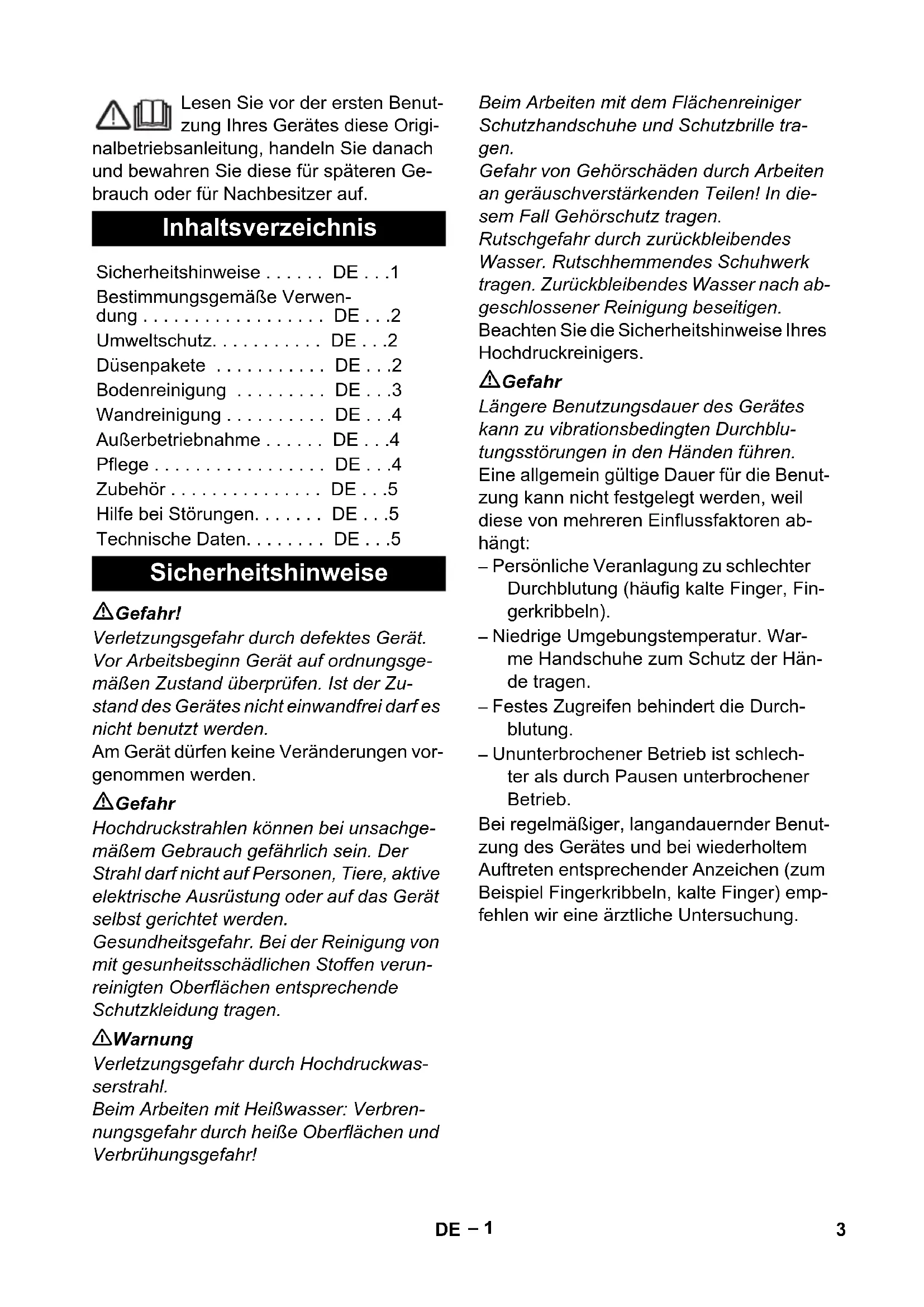

• Register and win! www.kaercher.com FRV 30 ME 59659230 09/13 Deutsch 3 English 8 Français 13 Italiano 18 Nederlands 23 Español 28 Português 33 Dansk 38 Norsk 43 Svenska 48 Suomi 53 Ελληνικά 58 Türkçe 63 Русский 68 Magyar 73 Čeština 78 Slovenščina 83 Polski 88 Româneşte 93 Slovenčina 98 Hrvatski 103 Srpski 108 Български 113 Eesti 118 Latviešu 123 Lietuviškai 128 Українська 1332– 1 Lesen Sie vor der ersten Benut- zung Ihres Gerätes diese Origi- nalbetriebsanleitung, handeln Sie danach und bewahren Sie diese für späteren Ge- brauch oder für Nachbesitzer auf. Gefahr! Verletzungsgefahr durch defektes Gerät. Vor Arbeitsbeginn Gerät auf ordnungsge- mäßen Zustand überprüfen. Ist der Zu- stand des Gerätes nicht einwandfrei darf es nicht benutzt werden. Am Gerät dürfen keine Veränderungen vor- genommen werden. Gefahr Hochdruckstrahlen können bei unsachge- mäßem Gebrauch gefährlich sein. Der Strahl darf nicht auf Personen, Tiere, aktive elektrische Ausrüstung oder auf das Gerät selbst gerichtet werden. Gesundheitsgefahr. Bei der Reinigung von mit gesunheitsschädlichen Stoffen verun- reinigten Oberflächen entsprechende Schutzkleidung tragen. 몇 Warnung Verletzungsgefahr durch Hochdruckwas- serstrahl. Beim Arbeiten mit Heißwasser: Verbren- nungsgefahr durch heiße Oberflächen und Verbrühungsgefahr! Beim Arbeiten mit dem Flächenreiniger Schutzhandschuhe und Schutzbrille tra- gen. Gefahr von Gehörschäden durch Arbeiten an geräuschverstärkenden Teilen! In die- sem Fall Gehörschutz tragen. Rutschgefahr durch zurückbleibendes Wasser. Rutschhemmendes Schuhwerk tragen. Zurückbleibendes Wasser nach ab- geschlossener Reinigung beseitigen. Beachten Sie die Sicherheitshinweise Ihres Hochdruckreinigers. Gefahr Längere Benutzungsdauer des Gerätes kann zu vibrationsbedingten Durchblu- tungsstörungen in den Händen führen. Eine allgemein gültige Dauer für die Benut- zung kann nicht festgelegt werden, weil diese von mehreren Einflussfaktoren ab- hängt: – Persönliche Veranlagung zu schlechter Durchblutung (häufig kalte Finger, Fin- gerkribbeln). – Niedrige Umgebungstemperatur. War- me Handschuhe zum Schutz der Hän- de tragen. – Festes Zugreifen behindert die Durch- blutung. – Ununterbrochener Betrieb ist schlech- ter als durch Pausen unterbrochener Betrieb. Bei regelmäßiger, langandauernder Benut- zung des Gerätes und bei wiederholtem Auftreten entsprechender Anzeichen (zum Beispiel Fingerkribbeln, kalte Finger) emp- fehlen wir eine ärztliche Untersuchung. Inhaltsverzeichnis Sicherheitshinweise
• DE Bestimmungsgemäße Verwen- dung p. 1
• DE Umweltschutz p. 2
• DE Düsenpakete p. 2
• DE Bodenreinigung p. 2
• DE Wandreinigung p. 3
• DE Außerbetriebnahme p. 4
• DE Pflege p. 4
• DE Zubehör p. 4
• DE Hilfe bei Störungen p. 5
• DE Technische Daten p. 5
• DE p. 5
• Sicherheitshinweise 3DE– 2 Der Flächenreiniger ist zum Reinigen von Boden- und Wandflächen in Verbindung mit einem Hochdruckreiniger geeignet. Maximaler Wasserdruck 25 MPa (250 bar). Maximale Wassertemperatur 85 °C. Das Schmutzwasser wird über einen Schlauch abgeleitet. Die Verpackungsmaterialien sind recyclebar. Bitte werfen Sie die Ver- packungen nicht in den Hausmüll, sondern führen Sie diese einer Wie- derverwertung zu. Altgeräte enthalten wertvolle recyc- lingfähige Materialien, die einer Ver- wertung zugeführt werden sollten. Bitte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme. Hinweise zu Inhaltsstoffen (REACH) Aktuelle Informationen zu Inhaltsstoffen fin- den Sie unter: www.kaercher.de/REACH Hinweis Die benötigten Düsenpakete sind auf den entsprechenden Hochdruckreiniger abge- stimmt und müssen separat bestellt werden. 1 O-Ring 2 Rotationsarm 3 Düse 4 Überwurfmutter O-Ring in Nut des Rotationsarms einlegen. Düse aufsetzen. Düse mit Überwurfmutter leicht fest- schrauben. Hinweis Der Austrittsstrahl muss parallel zum Rota- tionsarm ausgerichtet werden. Symbole auf dem Gerät 몇 Warnung Verletzungsgefahr durch den Rotationsarm. Niemals bei lau- fendem Hochdruckreiniger un- ter das Gerät greifen. Der Rotationsarm dreht sich nach dem Abschalten des Hochdruckreinigers noch eine kurze Zeit weiter. Vor Arbeiten am Gerät abwarten, bis der Ro- tationsarm stillsteht. Bei Betrieb mit heißen Wasser: 몇 Warnung Verbrennungsgefahr! Heiße Oberflächen nicht be- rühren! Den Flächenreiniger nicht in Betrieb nehmen, ohne die Be- triebsanleitung gelesen zu ha- ben. Bestimmungsgemäße Verwendung Umweltschutz Düsenpakete Düsengröße des Hoch- druckreinigers: Düsenpaket 034 p. 35
• 2.642-430.0 036 p. 40
• 2.642-431.0 041 p. 45
• 2.642-432.0 046 p. 50
• 2.642-433.0 051 2.642-982.0 Düsenpaket montieren 4 DE– 3 Schlüsselfläche der Düse (Schlüssel- weite 10) parallel zum Rotationsarm ausrichten. Überwurfmutter (Schlüsselweite 22) mit Schraubenschlüssel festziehen. Vorgang am zweiten Rotationsarm wie- derholen. Hinweis: Die Düsen für den Flächenreiniger nicht am Strahlrohr des Hochdruckreinigers anbrin- gen. 1 Injektordüse 2 Steckschlüssel Injektordüse mit Steckschlüssel in den Injektor einschrauben und handfest (8 Nm) anziehen. Der Steckschlüssel ist dem Düsensatz beigelegt. Strahlrohr des Hochdruckreinigers am Flächenreiniger anschließen und mit Schraubenschlüssel (Schlüsselweite p. 80

Vorsicht Am Schlauchanschluss tritt ein starker Schmutzwasserstrahl aus. Flächenreiniger nicht ohne Schlauch benutzen. O-Ring am Schlauchende vor der Mon- tage mit beiliegendem Fett einfetten. Beiliegenden Schlauch am Schlauch- anschluss des Flächenreinigers einste- cken und durch Verdrehen sichern. Anderes Ende des Schlauchs zu einem Abfluss führen und mit beiliegendem Klettband fixieren. Hinweis: Wenn möglich, Schlauch mit ohne Stei- gung verlegen. Maximale Förderhöhe des Abwassers beträgt 1 m. Mit dem beiliegenden Klettband kann das freie Schlauchende fixiert werden (zum Beispiel an einem Ablaufgitter). Bei Bedarf Verlängerungsschlauch ver- wenden (siehe „Zubehör“). Beim Arbeiten Handspritzpistole und Strahlrohr mit beiden Händen halten. Flächenreiniger so führen, dass er dicht auf der zu reinigende Fläche aufliegt. Bodenreinigung 5DE– 4 Überwurfmutter abschrauben. Gelenk abnehmen. Handspritzpistole aufsetzen. Überwurfmutter festziehen. Vorsicht Am Schlauchanschluss tritt ein starker Schmutzwasserstrahl aus. Flächenreiniger nicht ohne Schlauch benutzen. Schlauch am Schlauchanschluss des Flächenreinigers einstecken und durch Verdrehen sichern. Anderes Ende des Schlauchs zu einem Abfluss führen. Gerät bei der Wandreinigung am Hand- griff festhalten. Flächenreiniger so führen, dass er dicht auf der zu reinigende Fläche aufliegt. Nach Heißwasserbetrieb Flächenreini- ger zum Abkühlen 2 Minuten lang mit kaltem Wasser betreiben. Bei Bedarf Flächenreiniger und Ab- saugschlauch mit klarem Wasser spü- len. Gerät vor Frost schützen. Borsten beim Lagern nicht verformen. Hinweis: Um ein dauerhaft gutes Absaug- ergebnis sicherzustellen, bitte den Flä- chenreininger FRV 30 nach Gebrauch nicht auf den Borstenkranz abstellen. Zum Schutz vor Beschädigung kann die Bürs- tenleiste während der Lagerung des FRV 30 auch entfernt werden. Lenkrollen nach Gebrauch mit klarem Wasser abspülen und nach dem Tro- cken mit Kriechöl einsprühen. Wandreinigung Außerbetriebnahme Pflege 6 DE– 5 Rotationsarm dreht sich nicht: Reinigungsdüsen auf Verschmutzung prüfen. Absaugleistung lässt nach: Borstenkranz verschlissen - Borsten- kranz austauschen. Absaugkanal oder Absaugschlauch verstopft - Absaugkanal und Absaug- schlauch reinigen. Injektordüse verstopft - Injektordüse rei- nigen. Zubehör Zubehör: Bestellnummer Schlauchbefestigung (Saugnapf zur Befesti- gung an glatten Flächen) 2.642-528.0 Schmutzfänger (Grob- schmutzabscheider) 2.642-532.0 Schlauchhalter (Wand- befestigung) 2.042-001.0 Bürstenkranz 6.371-293.0 Verlängerungs- schlauch 4.441-040.0 Hilfe bei Störungen Technische Daten Ermittelte Werte gemäß EN 60335-2-79 Schwingungsge- samtwert Arme m/s
