BEDIENUNGSANLEITUNG NGIU05POE4 Tripp Lite

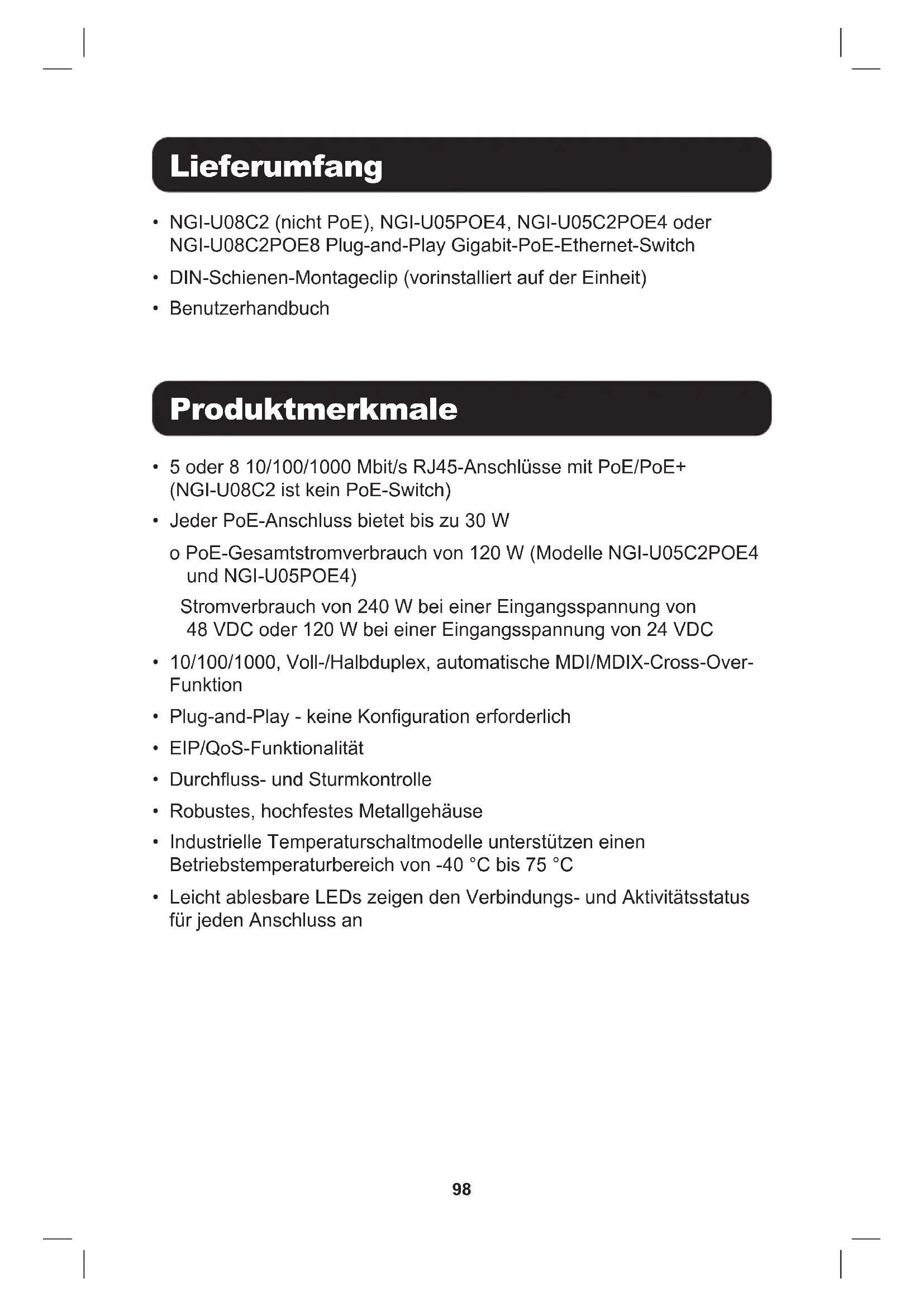

• DIN-Schienen-Montageclip (vorinstalliert auf der Einheit)

• 5 oder 8 10/100/1000 Mbit/s RJ45-Anschlüsse mit PoE/PoE+ (NGI-U08C2 ist kein PoE-Switch)

• Jeder PoE-Anschluss bietet bis zu 30 W o PoE-Gesamtstromverbrauch von 120 W (Modelle NGI-U05C2POE4 und NGI-U05POE4) Stromverbrauch von 240 W bei einer Eingangsspannung von 48 VDC oder 120 W bei einer Eingangsspannung von 24 VDC

• 10/100/1000, Voll-/Halbduplex, automatische MDI/MDIX-Cross-Over- Funktion

• Plug-and-Play - keine Konguration erforderlich

• EIP/QoS-Funktionalität

• Durchuss- und Sturmkontrolle

• Robustes, hochfestes Metallgehäuse

• Industrielle Temperaturschaltmodelle unterstützen einen Betriebstemperaturbereich von -40 °C bis 75 °C

• Leicht ablesbare LEDs zeigen den Verbindungs- und Aktivitätsstatus für jeden Anschluss an Lieferumfang Produktmerkmale99

• Hakenlose Cat5e 350 MHz UTP-Kabel der N001-Serie

• Cat5e 350 MHz UTP-Ethernet-Kabel der N002-Serie

• Anvulkanisierte Cat6 Gigabit-UTP-Ethernet-Kabel der N200-Serie

• Hakenlose, anvulkanisierte Cat6-Gigabit-UTP-Ethernet-Kabel der N201-Serie

• Duplex-Multimode-Glasfaser-Patchkabel 62,5/125 der N320-Serie

• Duplex-Multimode-Glasfaser-Patchkabel 50/125 der N520-Serie

• Unterstützt das automatische Erlernen von MAC-Adressen und das automatische Altern

• Vorinstallierter, robuster Schienenclip zur sicheren Montage an jeder 35-mm-DIN-Standardschiene

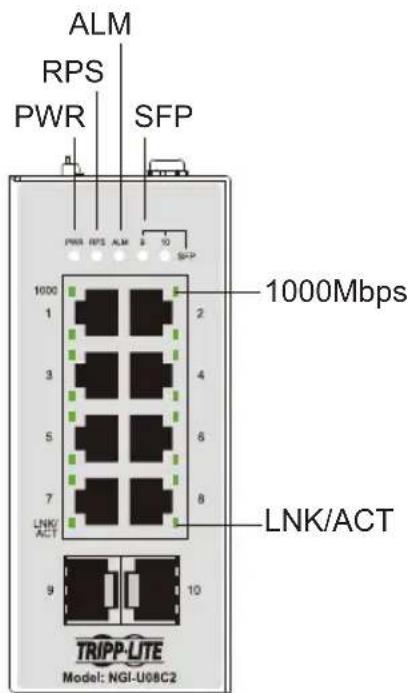

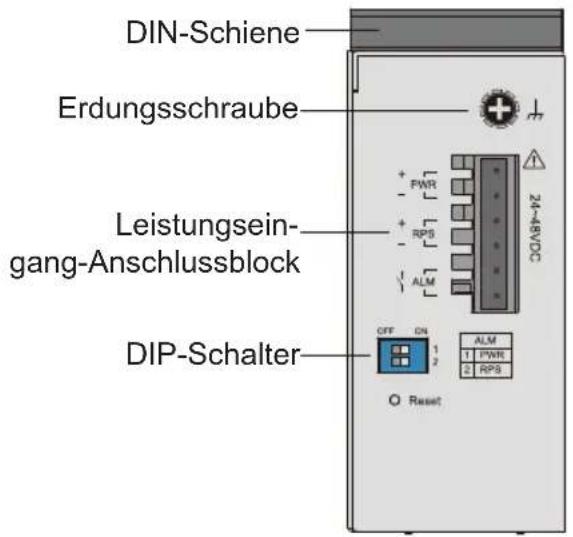

• Vom Benutzer kongurierbare DIP-Schalter für Alarme (nur NGI-U08C2POE8)100 NGI-U08C2 (nicht-PoE) NGI-U05POE4 Produktübersicht Erdungsschraube DIN-Schiene 1000Mbps 1000Mbps (Grün) PoE+ LNK/ACT LNK/ACT (Grün) ALM RPS PWR PWR SFP Zurücksetzen SFP Erdungsschraube Erdungss- chraube Leistungsein- gang-Anschlussblock Leistungse- ingang-An- schlussblock DIP-Schalter Ansicht von oben Ansicht von oben Vorderansicht Vorderansicht101

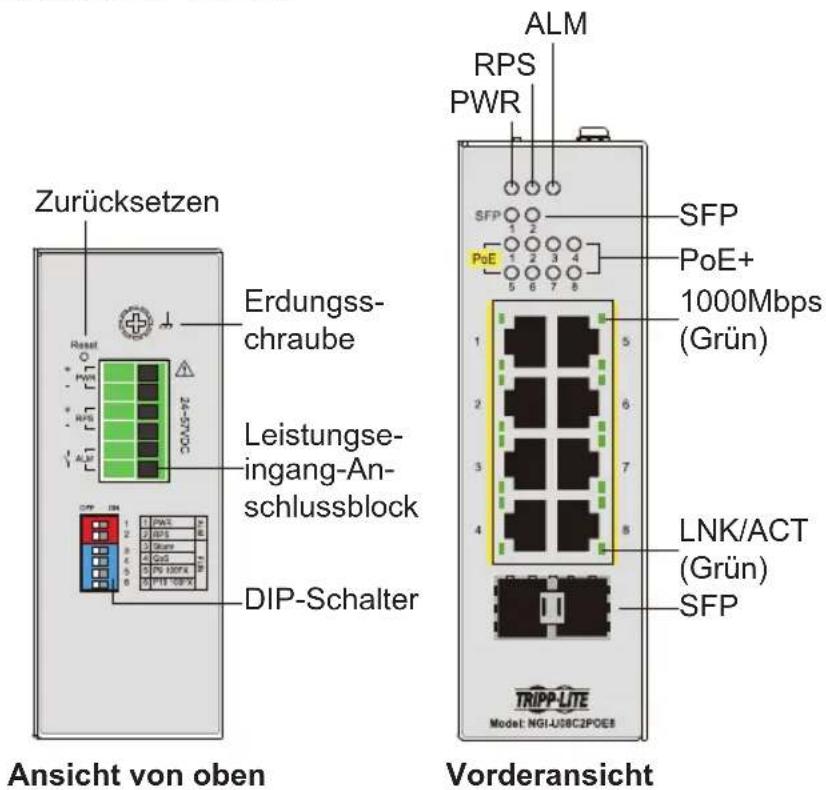

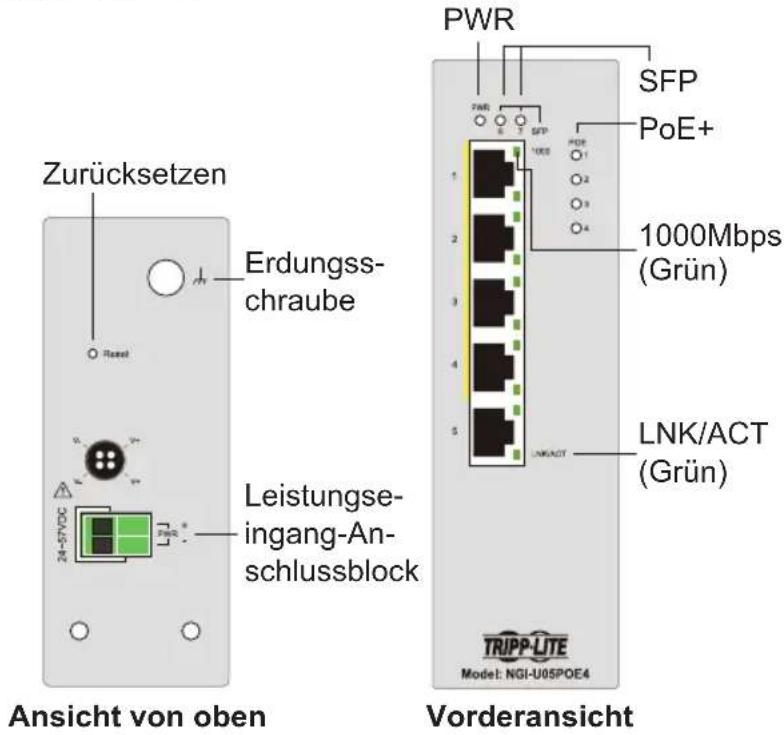

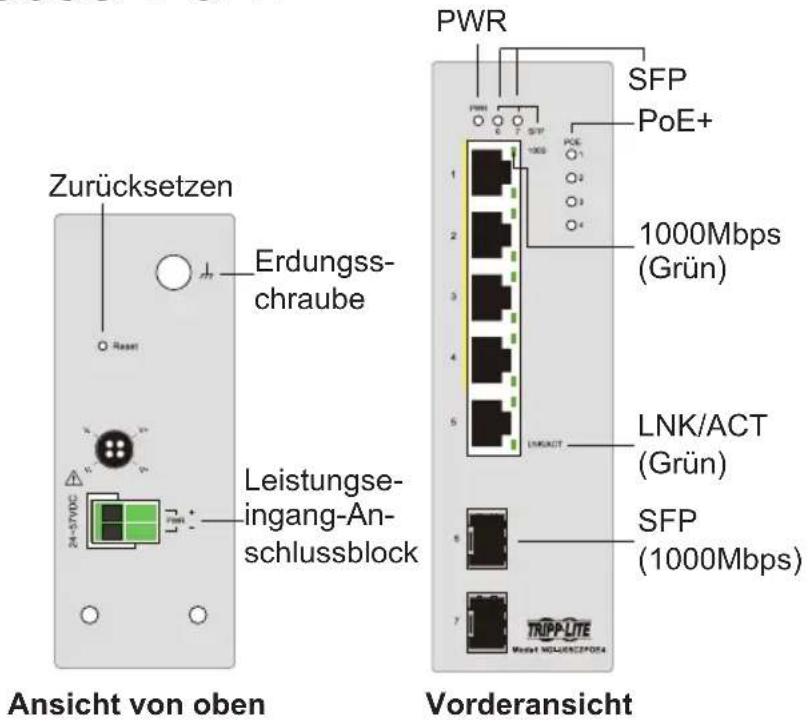

Produktübersicht Ansicht von oben Ansicht von oben Vorderansicht Vorderansicht Erdungss- chraube Erdungss- chraube DIP-Schalter Leistungse- ingang-An- schlussblock Leistungse- ingang-An- schlussblock Zurücksetzen Zurücksetzen PWR SFP SFP PoE+ PoE+ 1000Mbps (Grün) 1000Mbps (Grün) LNK/ACT (Grün) LNK/ACT (Grün) SFP (1000Mbps) SFP ALM RPS PWR102 Montage und Demontage an DIN-Schienen Montage des Switches Platzieren Sie die Gigabit-Ethernet-PoE+-Switches oder den NGI- U08C2-Switch von oben mit dem Schlitz auf die DIN-Schiene und schieben Sie anschließend die Vorderseite des Switches gegen die Montageäche, bis sie mit einem Klickgeräusch einrastet. Ausbau des Switches Drücken Sie den Switch von oben und ziehen Sie die untere Kante des Switches heraus, und nehmen Sie den Switch von der DIN-Schiene ab. ACHTUNG: Es wird empfohlen, eine korrosionsfreie Montageschiene zu verwenden. Stellen Sie bei der Installation sicher, dass genug Platz vorhanden ist, um die Verkabelung ordnungsgemäß zu installieren und ausreichend Luftstrom zu ermöglichen. Montage des Switches Entfernen des Switches103 Montage und Demontage an DIN-Schienen Verkabelungsanforderungen WARNUNG: Vor dem Anschließen des Stromkabels sollten Sicherheitsmaßnahmen ergri󰀨en werden. Schalten Sie die Stromversorgung aus, bevor Sie Module oder Kabel anschließen. Die korrekte Stromversorgungsspannung ist auf dem Produktetikett angegeben. Überprüfen Sie die Spannung Ihrer Stromquelle, um sicherzustellen, dass Sie die richtige Spannung verwenden. Verwenden Sie KEINE Spannung, die größer ist als die auf dem Produktetikett angegebene Spannung. Berechnen Sie den maximal möglichen Strom in jedem Stromkabel und in jedem gemeinsamen Kabel. Beachten Sie alle elektrischen Codes, die den maximal zulässigen Strom für jede Kabelgröße bestimmen. Wenn der Strom den maximalen Wert überschreitet, kann die Verkabelung zu einer Überhitzung der Geräte führen. Bitte lesen und befolgen Sie diese Richtlinien:

• Verwenden Sie separate Pfade, um die Verkabelung für Strom und Geräte zu verlegen. Wenn die Pfade von Stromkabeln und Gerätekabeln gekreuzt werden müssen, stellen Sie sicher, dass die Kabel senkrecht zum Schnittpunkt sind. Hinweis: Führen Sie Signal- oder Kommunikationskabel und Stromkabel nicht durch denselben Kabelkanal. Um Störungen zu vermeiden, sollten Kabel mit unterschiedlichen Signaleigenschaften separat verlegt werden.

• Sie können den über ein Kabel übertragenen Signaltyp verwenden, um zu bestimmen, welche Kabel separat gehalten werden sollten. Eine allgemeine Regel ist, dass Kabel, die ähnliche elektrische Eigenschaften aufweisen, gebündelt werden können.

• Trennen Sie die Eingangskabel immer von den Ausgangskabeln.

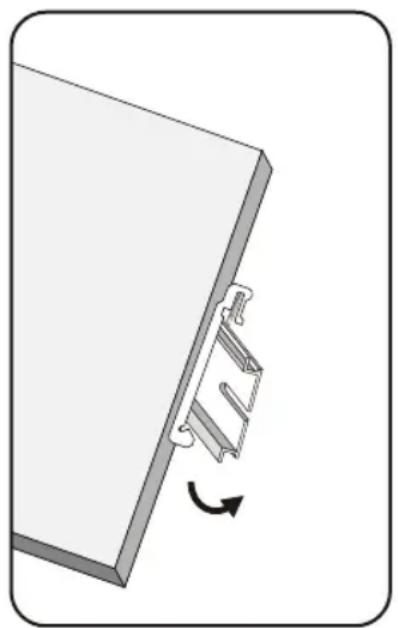

• Es wird empfohlen, die Kabel aller Geräte im System zu kennzeichnen.104 Montage und Demontage an DIN-Schienen Leistungseingang Vor dem Anschließen des Stromkabels sollten Sicherheitsmaßnahmen ergri󰀨en werden. Schalten Sie die Stromversorgung aus, bevor Sie Module oder Kabel anschließen. Die korrekte Stromversorgungsspannung ist auf dem Produktetikett angegeben. Überprüfen Sie die Spannung Ihrer Stromquelle, um sicherzustellen, dass Sie die richtige Spannung verwenden. Verwenden Sie KEINE Spannung, die größer ist als die auf dem Produktetikett angegebene Spannung. Berechnen Sie den maximal möglichen Strom in jedem Stromkabel und in jedem gemeinsamen Kabel. Beachten Sie alle elektrischen Codes, die den maximal zulässigen Strom für jede Kabelgröße bestimmen. Wenn der Strom den maximalen Wert überschreitet, kann die Verkabelung zu einer Überhitzung der Geräte führen. ACHTUNG: Da die Oberäche des Leistungsausgangs heiß sein kann, berühren Sie diese nicht. Tragen Sie Schutzausrüstung, bevor Sie etwas berühren.105 Verkabelung des Leistungseingangs NGI-U08C2 mit 6-Pin-Anschlussblock Verwenden Sie „PWR“ für den primären Leistungseingang und „RPS“ für den redundanten Leistungseingang. Die obere Ansicht des Anschlussblocks wird in der Abbildung unten gezeigt: Vorsicht:

• Verwenden Sie nur Kupferleiter.

• Verwenden Sie Anschlusskabel mit einer Nenntemperatur von 105 °C (221 °F).

• Ziehen Sie das Kabel mit einem Drehmoment von 4,5 lb an•in (0,5 N•m).

• Die Drahtstärke für den Anschlussblock sollte zwischen 12~24 AWG (4~0,25 mm2) liegen. Um das Stromkabel einzustecken und die 24~48 VDC mit einer maximalen Leistung von 0,4 A DC an den Anschlussblock anzuschließen:

• Verwenden Sie einen Flachkopfschraubenzieher, um die Schrauben der Kabelklemme zu lösen.

• Stecken Sie die negativen/positiven DC-Kabel in die PWR-/PWR+ Anschlüsse.

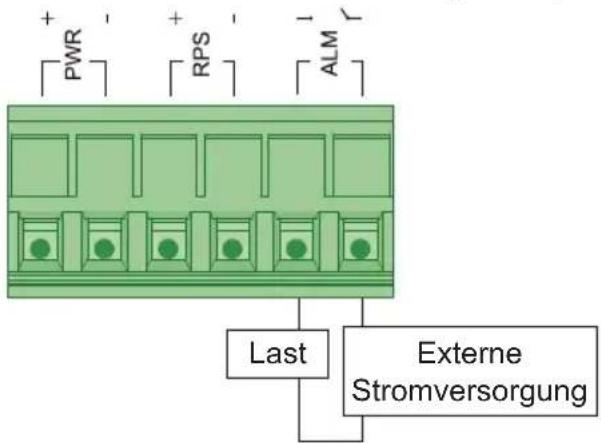

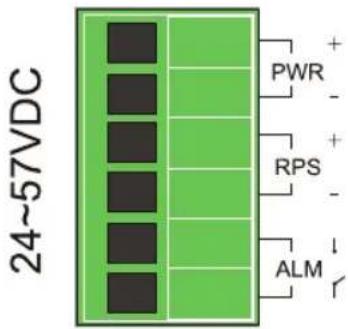

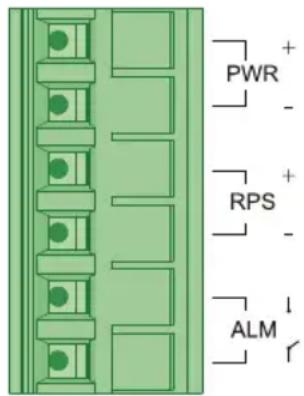

• Ziehen Sie die Schrauben der Kabelklemme fest, um ein Lösen der Kabel zu verhindern. ACHTUNG: Verwenden Sie ein Netzteil, das für 24~48 VDC ausgelegt ist. Die Stromversorgung des Geräts muss über den SELV-Stromkreis erfolgen. Anschlussblock106 Verkabelung des Leistungseingangs Verkabelung des Relaiskontaktes (ALM) Der NGI-U08C2 verfügt über einen Alarmrelais-Ausgang. Dieser Relaiskontakt verwendet zwei Kontakte des Anschlussblocks auf der oberen Platte. Die beiden Kontakte des 6-Pin-Anschlussblock- Steckverbinders werden verwendet, um benutzerkongurierte Ereignisse zu erkennen. Die beiden Drähte, die an die Fehlerkontakte angeschlossen sind, bilden einen o󰀨enen Stromkreis, wenn ein vom Benutzer konguriertes Ereignis ausgelöst wird. Tritt kein vom Benutzer konguriertes Ereignis auf, bleibt der Stromkreis geschlossen. DIP-Schalter-Einstellungen Der Schalter unterstützt eine Alarmrelais-Ausgangsfunktion, mit der Sie eine Alarmleuchte oder einen Summer anschließen können. Wenn Ereignisse durch die DIPs ausgelöst werden, wird das Relais EINGESCHALTET, um die Alarmleuchte oder den Summer zu aktivieren. Die Last kann eine Alarmleuchte, ein Summer oder ein anderes Gerät sein. Relais-Einstufung: 24 V, 1 A Last Externe Stromversorgung107 Verkabelung des Leistungseingangs Vom Benutzer kongurierbare Schalter PWR oder RPS „DIP ON“: Wenn ein Leistungsverlust auftritt, wird der Schalter als „Relais EIN“ betrieben. Wenn nur eine einzige Stromquelle angeschlossen wird und ein Leistungsverlust auftritt, schaltet sich das Schaltersystem aus und funktioniert nicht als „Relais EIN“. Anschluss 1~ Anschluss X: „DIP EIN“: Wenn die Anschlussverbindung unterbrochen ist, funktioniert der Schalter als „Relais EIN“. Dies kann helfen, Sie zu informieren, wenn Unterbrechungsereignisse auftreten. Es ist nicht erforderlich, Alarmgeräte an den Alarmrelais- Ausgangsanschluss anzuschließen. Auf der Vorderseite bendet sich eine LED-Alarmanzeige. Die Standardeinstellungen für den DIP-Schalter sind auf OFF-Positionen festgelegt. DIP-Position Beschreibung PWR ON (EIN) Die Meldung des primären Leistungsalarms ist aktiviert. OFF (AUS) Die Meldung des primären Leistungsalarms ist deaktiviert. RPS ON (EIN) Die Meldung des redundanten Leistungsalarms ist aktiviert. OFF (AUS) Die Meldung des redundanten Leistungsalarms ist deaktiviert. PWR ON OFF RPS108 Verkabelung des Leistungseingangs Redundanter Leistungseingang (nur NGI-U08C2POE8) Verwenden Sie „PWR“ für den primären Leistungseingang und „RPS“ für den redundanten Leistungseingang. Um das Stromkabel einzustecken und die +24~57 VDC Stromversorgung an den Anschlussblock anzuschließen:

• Verwenden Sie einen Flachkopfschraubenzieher, um die Schrauben der Kabelklemme zu lösen.

• Stecken Sie die entsprechenden Drähte in die Kontakte.

• Ziehen Sie die Schrauben der Kabelklemme fest, um ein Lösen der Kabel zu verhindern. Ansicht von oben des Anschlussblocks109 Verkabelung des Leistungseingangs DIP-Schalter-Einstellungen und Reset-Taste DIP-Position Beschreibung PWR ON (EIN) Die Meldung des primären Leistungsalarms ist aktiviert. OFF (AUS) Die Meldung des primären Leistungsalarms ist deaktiviert. RPS ON (EIN) Die Meldung des redundanten Leistungsalarms ist aktiviert. OFF (AUS) Die Meldung des redundanten Leistungsalarms ist deaktiviert. Sturm ON (EIN) Broadcast/DLF-Sturmkontrolle ist aktiviert. OFF (AUS) Broadcast/DLF-Sturmkontrolle ist deaktiviert. QoS ON (EIN) Anschluss-basierte QoS auf P1 und P2 aktiviert. OFF (AUS) 802.1p QoS aktiviert (Standard). P9 100FX ON (EIN) Verbindungsgeschwindigkeit von Anschluss 9 ist auf 100Base-FX eingestellt. OFF (AUS) Verbindungsgeschwindigkeit von Anschluss 9 ist auf 1000Base-SX/LX eingestellt. P10 100FX ON (EIN) Verbindungsgeschwindigkeit von Anschluss 10 ist auf 100Base-FX eingestellt. OFF (AUS) Verbindungsgeschwindigkeit von Anschluss 10 ist auf 1000Base-SX/ LX eingestellt. Reset-Taste: Drücken Sie die Taste, um die Hardware zurückzusetzen (Initialisierung). Siehe Diagramm „Obere Ansicht des Anschlussblocks“ für die Position der Taste. Hinweis: Die Reset-Taste ist nur für das Zurücksetzen der Hardware vorgesehen und wirkt sich nicht auf die Einstellungen aus, da das Schaltermodell keine Software benötigt.110 Verkabelung des Leistungseingangs Die ersten beiden beziehen sich auf die Gestaltung des Alarms:

• PWR/RPS Der Schalter unterstützt einen dualen Leistungseingang. Wir denieren diese Leistungsquelle als primären Stromversorger (PWR) und redundanten Stromversorger (RPS). Diese beiden DIP-Schalter wurden entwickelt, um einen mechanischen Alarm zur Überwachung des Leistungsverbindungsstatus bereitzustellen. Wenn der DIP- Schalter auf EIN gestellt ist, ist die Alarmfunktion aktiviert. Die restlichen vier beziehen sich auf die Funktionalität:

• Sturm Die Sturmkontrolle wird verwendet, um zu verhindern, dass das lokale Netzwerk (LAN) durch Broadcast oder DLF-Sturm (Destination Lookup Failure) gestört wird. Der Sturm tritt auf, wenn Broadcast- oder DLF-Pakete generiert werden und das LAN überutet wird, was die Netzwerkleistung beeinträchtigt. Wenn der DP-Schalter auf EIN gestellt ist, bedeutet dies, dass das System die Broadcast- und DLF-Pakete misst und sie unterdrückt, wenn der Grenzwert erreicht ist.

• QoS Der Schalter unterstützt zwei Arten von QoS, anschlussbasierte QoS (Anschlusspriorität) und VLAN Tag-basierte QoS (802.1p). Die Anschlusspriorität ist nur für Anschluss 1 und Anschluss 2 aktiviert, die eindringende Pakete mit einer hohen Übertragungspriorität behandeln. Wenn VLAN-Pakete mit vorgegebener Priorität in den Schalter gelangen (beliebige Anschlüsse), ordnet das System die angegebene Priorität für die Übertragung zu.

• Glasfasergeschwindigkeit – P9 und P10 Für den Legacy-Betrieb wird eine Dual-Geschwindigkeit (100BASE- FX/1000BASE-SX/LX) an den Glasfaser-Anschlüssen des Schalters unterstützt. Abhängig von der Netzwerkumgebung kann ein Benutzer den richtigen SFP-Transceiver auswählen und den entsprechenden DIP-Schalter für die Glasfaserkonnektivität einstellen.111 Verkabelung des Leistungseingangs Verkabelung des Leistungseingangs (nur Modelle NGI-U05C2POE4 und NGI-U05POE4) Sie können „PWR“ vom Anschlussblock oder 4-Pin-Mini-DIN für den Leistungseingang verwenden. Die obere Ansicht der Anschlüsse ist unten abgebildet: Vorsicht:

• Verwenden Sie nur Kupferleiter.

• Verwenden Sie Anschlusskabel mit einer Nenntemperatur von 105 °C (221 °F).

• Ziehen Sie das Kabel mit einem Drehmoment von 4,5 lb an•in (0,5 N•m).

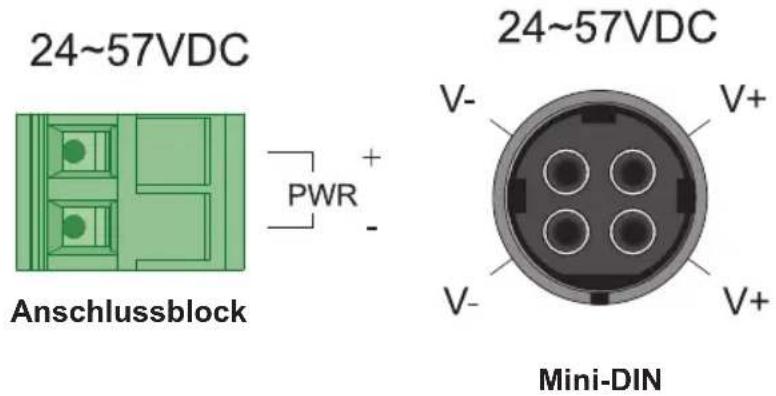

• Die Drahtstärke für den Anschlussblock sollte zwischen 12~18 AWG (4~0,75 mm2) liegen. Anschluss am Anschlussblock Um das Stromkabel einzustecken und die 24~57 VDC mit einer maximalen Leistung von 6 A DC an den Anschlussblock anzuschließen:

• Verwenden Sie einen Flachkopfschraubenzieher, um die Schrauben der Kabelklemme zu lösen.

• Stecken Sie die negativen/positiven DC-Kabel in die PWR-/PWR+ Anschlüsse.

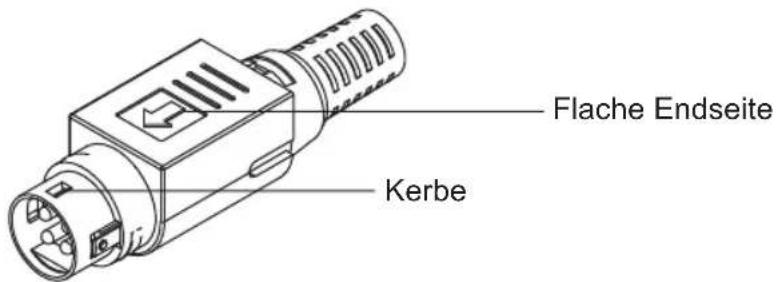

• Ziehen Sie die Schrauben der Kabelklemme fest, um ein Lösen der Kabel zu verhindern. Anschlussblock Mini-DIN112 Verkabelung des Leistungseingangs Anschluss an den 4-Pin-Mini-DIN-Anschluss

• Richten Sie das ache Ende auf die rechte Seite des Schalters und stecken Sie es in den 4-Pin-Empfänger. Hinweis: Stellen Sie sicher, dass die Kerbe richtig in die Empfängerbuchse eingesetzt ist.

• Ziehen Sie den Stecker beim Entfernen nach oben, um die Verriegelung zu lösen und ihn herauszunehmen. ACHTUNG: Verwenden Sie ein Netzteil, das für 24~48 VDC ausgelegt ist. Die Stromversorgung des Geräts muss über den SELV-Stromkreis erfolgen. RJ45-Verkabelung Schließen Sie ein Ende eines Ethernet/RJ45-Kabels an den Ethernet- Anschluss des Schalters und das andere Ende an das angeschlossene Netzwerkgerät an.

• Die Anschlüsse 1 bis 4 des Schalters unterstützen Fast Ethernet zusätzlich zu Gigabit-Ethernet 10/100/1000Base-T PSE-Anschlüssen (nur Modelle NGI-U05POE4/NGI-U05C2POE4).

• Die Anschlüsse 1 bis 8 des Schalters unterstützen Fast Ethernet zusätzlich zu Gigabit-Ethernet 10/100/1000Base-T (nur NGI-U08C2/ POE-Modelle).

• Der Anschluss 5 des Schalters unterstützt Fast Ethernet zusätzlich zum 10/100/1000Base-T RJ45-Anschluss (nur Modelle NGI-U05POE4/ NGI-U05C2POE4).

• Die Anschlüsse 6 bis 7 des NGI-U05C2POE4 unterstützen nur SFP-Steckplätze mit Gigabit-Geschwindigkeit. Flache Endseite Kerbe113 Verkabelung des Leistungseingangs

• Alle RJ45-Anschlüsse der Gigabit-Ethernet PoE+- und nicht- PoE-Schalter unterstützen die automatische Aushandlung und automatisches MDI/MDI-X, damit keine Crossover-Verkabelung erforderlich ist. Hinweis: Es sollte eine Kategorie 5e-Kabel, Cat6 oder höher verwendet werden. Erdung der Schalter der NGI-Serie Die Erdung und die Kabelführung helfen, die Auswirkungen des Rauschens aufgrund von elektromagnetischen Störungen (EMI) zu begrenzen. Führen Sie die Erdungsverbindung von der Erdungsschraube zur Erdungsäche, bevor Sie Geräte anschließen. ACHTUNG: Dieses Produkt ist zur Montage an einer gut geerdeten Montageäche (z. B. einer Metallplatte) vorgesehen.114 LED-Anzeigen NGI-U08C2 (nicht-PoE) LED (Farbe) Status Beschreibung PWR (Grün) Leuchtet Der Schalter wird mit primärer Leistung versorgt. Aus Primäres Ausschalten oder Ausfall. RPS (Grün) Leuchtet Der Schalter wird mit redundanter Leistung versorgt. Aus Redundantes Ausschalten oder Ausfall. ALM (Rot) Leuchtet Das externe Signalgerät wird über die Anschlussblock ALM aktiviert, wenn ein Alarm vorhanden ist. Alarm bei folgenden Bedingungen:

• Leistungsverlust (primär oder sekundär).

• Anormaler Spannungseingang. Aus Kein Alarm zu melden. SFP 9~10 (Grün) Leuchtet SFP-Anschlussverbindung. Blinkt Aktivität (Empfang oder Übermittlung von Daten). Aus Anschluss getrennt oder Verbindung fehlgeschlagen. 1000 (Grün) Leuchtet Der Anschluss wird mit einer Geschwindigkeit von 1000 Mbit/s betrieben. Aus Der Anschluss wird mit einer Geschwindigkeit von 10/100 Mbit/s betrieben. LNK/ACT (Grün) Leuchtet Ethernet-Verbindung. Blinkt Aktivität (Empfang oder Übermittlung von Daten). Aus Anschluss getrennt oder Verbindung fehlgeschlagen.115 LED-Anzeigen NGI-U05C2POE4 und NGI-U05POE4 LED (Farbe) Status Beschreibung PWR (Grün) Leuchtet Einschalten über Anschlussblock PWR oder 4-Pin-mini-DIN- Anschluss. Aus Anschlussblock PWR/4-Pin- mini-DIN-Anschluss ist nicht verfügbar. POE 1-4 (grün) Leuchtet Versorgt PD-Geräte mit Strom. Aus Keine Stromversorgung für PD- Geräte. 1000 (Mbit/s) Leuchtet Kupferanschlüsse kommunizieren bei 1000 Mbit/s Geschwindigkeit. Aus Kupferanschlüsse kommunizieren bei 10/100 Mbit/s Geschwindigkeit. LNK/ACT (Grün) Leuchtet Die Ethernet-Verbindung ist aktiv. Blinkt Aktivität (Empfang oder Übermittlung von Daten). Aus Anschluss getrennt oder Verbindung fehlgeschlagen. SFP

(Grün) Leuchtet Daten werden übertragen/ empfangen. Aus Anschluss getrennt oder Verbindung fehlgeschlagen.116 LED-Anzeigen

LED (Farbe) Status Beschreibung PWR (Grün) Leuchtet Die primäre Leistung ist angeschlossen. Aus Primärer Stromausfall oder nicht verfügbar. RPS (Grün) Leuchtet Die redundante Leistung ist angeschlossen. Aus Redundanter Stromausfall oder nicht verfügbar. ALM (Rot) Leuchtet Alarm für keine primäre Leistung oder niedrige I/P-Spannung. Aus Es ist kein Alarm zu melden oder die DIP-Funktion ist deaktiviert. PoE 1-8 Anschlüsse (Grün) Leuchtet PoE-Leistung wird an das betriebene Gerät (PD) geliefert. Aus Die PoE-Energieversorgung funktioniert nicht. 1000 (Grün) Leuchtet Verbindung auf 1000 Mbit/s. Aus Verbindung auf 100 Mbit/s oder 10 Mbit/s. LNK/ACT (Grün) Leuchtet Die Ethernet-Verbindung ist aktiv. Blinkt Aktivität (Empfang oder Übermittlung von Daten). Aus Anschluss getrennt oder Verbindung fehlgeschlagen. SFP (Grün) Leuchtet Daten werden übertragen/ empfangen. Aus Anschluss getrennt oder Verbindung fehlgeschlagen.117 Technische Daten Modell NGI-U08C2 (nicht-PoE) NGI-U05C2POE4 NGI-U05POE4 NGI-U08C2POE8 Stromversorgung Eingangsspannung Zwei Leistungseingänge 24~48 VDC/0,4 A Ein Leistungseingang 24~57 VDC/6 A Ein Leistungseingang 24~57 VDC/6 A Zwei Leistungseingänge 24~57 VDC/6 A Verbindung 6-Pin-Anschlussblock 2-Pin-Anschlussblock 2-Pin-Anschlussblock 6-Pin-Anschlussblock Verpolungsschutz Vorhanden Vorhanden Vorhanden Vorhanden Stromverbrauch (nur System) 11W 14W 13W 14W Erdungsschraube Vorhanden Vorhanden Vorhanden Vorhanden PoE (pro Anschluss) Nein 30 W 30 W 30 W PoE-Leistungsbudget Nein 120W 120W 120W@24VDC 240W@48VDC Schnittstelle RJ45 8x 10/1001000Base-T Kupferanschlüsse unterstützen die automatische Aushandlung, automatisches MDI/MDI-X, Voll-/ Halbduplex und Flusskontrolle. 4x 10/1001000Base-T PoE+, 1x 10/1001000Base-T Kupferanschlüsse unterstützen die automatische Aushandlung, automatisches MDI/MDI-X, Voll-/ Halbduplex und Flusskontrolle. Vier Kupferanschlüsse unterstützen PoE/ PoE+. 4x 10/1001000Base-T PoE+, 1 x 10/1001000Base-T Kupferanschlüsse unterstützen die automatische Aushandlung, automatisches MDI/MDI-X, Voll-/ Halbduplex und Flusskontrolle. Vier Kupferanschlüsse unterstützen PoE/ PoE+. 8x 10/1001000Base-T PoE+ Kupferanschlüsse unterstützen die automatische Aushandlung, Automatisches MDI/MDI-X, Voll-/ Halbduplex und Flusskontrolle. Acht Kupferanschlüsse unterstützen PoE/ PoE+. Glasfaseranschlüsse 2x 1000Base-X SFP- Steckplätze 2x 1000Base-X SFP- Steckplätze

2x 1000Base-X SFP- Steckplätze LED-Anzeigen PWR (Grün): Leistung durch Anschlussblock PWR RPS (Grün): Leistung durch Anschlussblock RPS ALM (Rot): PWR und RPS ausgefallen SFP 9~10 (Grün): Anschluss 9~10 SFP- Verbindung 1000 (Grün): Anschluss 1~8 Ethernet- Geschwindigkeit 1000 Mbit/s LNK/ACT (Grün): Datenübertragung/- empfang PWR (Grün): Leistung PoE 1~4 (Grün): Versorgt das PD- Gerät mit Strom SFP 6~7 (Grün): Anschluss 6~7 SFP- Verbindung 1000 (Grün): Anschluss 1~5 Ethernet- Geschwindigkeit 1000 Mbit/s LNK/ACT (Grün): Datenübertragung/- empfang PWR (Grün): Leistung PoE 1~4 (Grün): versorgt das PD- Gerät mit Strom 1000 (Grün): Anschluss 1~5 Ethernet- Geschwindigkeit 1000 Mbit/s LNK/ACT(Grün): Datenübertragung/- empfang PWR (Grün): Leistung durch Anschlussblock PWR RPS(Grün): Leistung durch Anschlussblock RPS ALM (Rot): PWR und RPS ausgefallen PoE 1~8 (Grün): Liefert Strom zum PD-Gerät 1000 (Grün): Anschluss 1~8 Ethernet- Geschwindigkeit 1000 Mbit/s SFP 9~10 (Grün): Anschluss 9~10 SFP- Verbindung LNK/ACT (Grün): Datenübertragung/- empfang Alarmrelais-Ausgang 1 Alarmrelais- Ausgang für Leistungsverlust

1 Alarmrelais- Ausgang für Leistungsverlust118 Technische Daten Modell NGI-U08C2 (nicht-PoE) NGI-U05C2POE4 NGI-U05POE4 NGI-U08C2POE8 Umgebungsinformationen Betriebstemperatur -40 °C~75 °C -10 °C~60 °C -10 °C~60 °C -40 °C~75 °C Lagertemperatur -40 °C~85 °C -40 °C~85 °C -40 °C~85 °C -40 °C~85 °C Luftfeuchtigkeit bei Betrieb 5 bis 95 % rF (nicht kondensierend) 5 bis 95 % rF (nicht kondensierend) 5 bis 95 % rF (nicht kondensierend) 5 bis 95 % rF (nicht kondensierend) Feuchtebereich für die Lagerung 5 bis 95 % rF (nicht kondensierend) 5 bis 95 % rF (nicht kondensierend) 5 bis 95 % rF (nicht kondensierend) 5 bis 95 % rF (nicht kondensierend) Betriebshöhe 2000 m 2000 m 2000 m 2000 m Behördliche Zulassungen EMI/EMC FCC Teil 15 EN 55011 EN 61000-6-4 EN 61000-6-2 EN 55032 EN 55024 FCC Teil 15 EN 55011 EN 61000-6-4 EN 61000-6-2 EN 55032 EN 55024 FCC Teil 15 EN 55011 EN 61000-6-4 EN 61000-6-2 EN 55032 EN 55024 FCC Teil 15 EN 55011 EN 61000-6-4 EN 61000-6-2 EN 55032 EN 55024 ACHTUNG: Wenn der Schalter auf eine Art und Weise verwendet wird, die nicht hier angegeben ist, kann der Schutz durch den Schalter beeinträchtigt werden.119 Garantie und Produktregistrierung 3 Jahre eingeschränkte Garantie Der Verkäufer garantiert, dass dieses Produkt, wenn es in Übereinstimmung mit allen anwendbaren Anweisungen verwendet wird, für einen Zeitraum von drei (3) Jahren ab dem Erstkaufdatum frei von ursprünglichen Material- und Verarbeitungsfehlern ist. Wenn das Produkt in diesem Zeitraum Material- oder Herstellungsfehler aufweist, kann der Verkäufer diese Fehler nach eigenem Ermessen beheben oder das Produkt ersetzen. DIE NORMALE ABNUTZUNG ODER BESCHÄDIGUNGEN AUFGRUND VON UNFÄLLEN, MISSBRAUCH ODER UNTERLASSUNG WERDEN VON DIESER GARANTIE NICHT GEDECKT. AUSSER DEN NACHSTEHEND
