051799 - Bohrmaschine GYS - Kostenlose Bedienungsanleitung

Produkttyp	Druckluftbohrmaschine
Marke	GYS
Modell	051799
Spannfutterkapazität	13 mm (automatisch)
Leerlaufdrehzahl	800 U/min
Leistung	300 W
Erforderlicher Luftdruck	6,2 bar (max. 6-7 bar)
Luftverbrauch	170 L/min
Geräuschpegel	92 dB
Länge	180 mm
Gewicht	900 g
Energieversorgung	Druckluft (über Kompressor)
Hauptfunktionen	Bohren, Entpunkten, Verwendung mit Kegelbohrern, Stufenbohrern, Lochsägen
Wartung	Regelmäßige Schmierung mit Spezialöl, Entlüften von Filtern und Leitungen
Reinigung	Mit einem sauberen Tuch abwischen; keine entzündlichen Flüssigkeiten verwenden
Sicherheit	Schutzbrille, Isolierhandschuhe, Gehörschutz empfohlen
Garantie	2 Jahre (Teile und Arbeit), ausgenommen normaler Verschleiß
Ersatzteile	Nur originale GYS-Ersatzteile beim Lieferanten erhältlich
Reparierbarkeit	Kundendienst nach Garantie auf Kostenvoranschlag; Rücksendung mit Kaufbeleg
Allgemeine Informationen	Entspricht den europäischen und britischen Richtlinien; Produkt recycelbar

Häufig gestellte Fragen - 051799 GYS

Welcher Luftdruck ist erforderlich, um die Druckluftbohrmaschine GYS 051799 zu verwenden?

Die Bohrmaschine arbeitet mit einem Druck von 6,2 bar, mit einem empfohlenen maximalen Bereich von 6 bis 7 bar. Überschreiten Sie diese Grenze nicht.

Wie schmiert man die Druckluftbohrmaschine?

Geben Sie einige Tropfen Spezialöl für Druckluftwerkzeuge direkt in die Einlassöffnung vor jeder längeren Nutzung oder zu Beginn des Tages. Der Öler sollte etwa 1 Tropfen alle 30 Sekunden bei einem Durchfluss von 100 L/min abgeben.

Welches Zubehör kann ich mit diesem Modell verwenden?

Sie können Kegelbohrer, Stufenbohrer, Lochsägen und Entpunktbohrer verwenden, sofern sie in einwandfreiem Zustand und mit dem automatischen 13-mm-Spannfutter kompatibel sind.

Wie wechselt man den Bohrer?

Trennen Sie das Werkzeug vom Druckluftnetz. Öffnen Sie das automatische Spannfutter durch Drehen des Rings, setzen Sie den Bohrer ein und ziehen Sie ihn von Hand fest. Stellen Sie sicher, dass der Bohrer fest sitzt, bevor Sie das Werkzeug wieder anschließen.

Was sind die wesentlichen Sicherheitsvorkehrungen?

Tragen Sie immer eine Schutzbrille, Isolierhandschuhe und einen Gehörschutz, wenn der Geräuschpegel 85 dB übersteigt. Richten Sie den Luftstrahl niemals auf sich oder andere. Halten Sie Sicherheitsabstand.

Was tun, wenn die Bohrmaschine an Leistung verliert?

Überprüfen Sie den Luftdruck und die richtige Einstellung des Filterreglers. Entlüften Sie die Leitungen und schmieren Sie das Werkzeug. Wenn das Problem weiterhin besteht, überprüfen Sie die Anschlüsse und Schläuche auf mögliche Lecks.

Wie pflegt man den Filter und den Öler?

Entlüften Sie regelmäßig den Filter und überprüfen Sie den Ölstand des Ölers. Reinigen oder ersetzen Sie den Filter gemäß den Empfehlungen des Herstellers. Stellen Sie sicher, dass der Luftverbrauch des Werkzeugs über dem minimalen Anlaufdurchfluss des Ölers liegt.

Kann ich die Bohrmaschine ohne Schmierung verwenden?

Nein, die Schmierung ist unerlässlich, um den ordnungsgemäßen Betrieb und die Lebensdauer des Werkzeugs zu gewährleisten. Verwenden Sie nur Spezialöle für Druckluftwerkzeuge.

Was tun bei ungewöhnlichem Geräusch oder übermäßigen Vibrationen?

Stoppen Sie das Werkzeug sofort und trennen Sie es. Überprüfen Sie, ob der Bohrer beschädigt oder falsch befestigt ist. Untersuchen Sie das Werkzeug auf lose Teile. Wenn das Problem weiterhin besteht, wenden Sie sich an den GYS-Kundendienst.

Wo finde ich Ersatzteile?

Original-Ersatzteile sind beim GYS-Lieferanten erhältlich. Verwenden Sie nur Originalteile für die Wartung. Kontaktieren Sie den GYS-Kundendienst für Bestellungen.

BEDIENUNGSANLEITUNG 051799 GYS

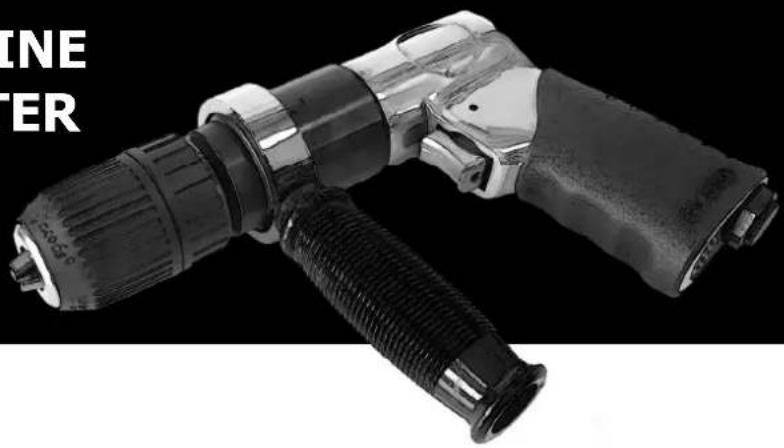

DRUCKLUFTBOHRMASCHINE MIT SCHNELLSPANNFUTTER

Art.-Nr. : 051799

Konformitätserklärung....2

Vorsichtsmassnahmen und Warnhinweise ....3

Aufbau & Pflege....3

Inbetriebnahme 3

Anwendung....3

Wartung....3

Lieferumfang ....3

Verwendung ....3

Technische Daten 4

Garantie....4

Alle Punkte dieser Bedienungsanleitung müssen gelesen und verstanden werden von allen Personen, die das Gerät verwenden, herrichten, reparieren, warten oder Teile austauschen, oder sich in der Nähe aufhalten, um das Risiko von Verletzungen oder Schäden zu reduzieren.

Mögliche Risiken durch Stromversorgung und Anschlüsse

• Druckluft kann zu schweren Schäden führen.
• Schalten Sie immer die Luftdruckversorgung aus und trennen Sie das Gerät vom Stromnetz, um Zubehör auszutauschen, zu reparieren oder wenn Sie das Gerät nicht benutzen.
• Richten Sie den Luftstrahl nicht auf andere Personen oder sich selbst. Verwenden Sie das Gerät immer in sicherer Entfernung von Personen in der Nähe des Arbeitsbereichs.
• Das Herumschlagen von Schläuchen kann zu schweren Schäden führen; überprüfen Sie die Schläuche und Anschlüsse sorgfältig auf Druckverlust oder Risse.
• Verwenden Sie keine Schnellkupplungen am Werkzeug. Diese sind schwerer und können durch Vibrationen gelöst werden.
• Lesen Sie die Bedienungsanleitung, um das Gerät korrekt zu montieren.
• Bei Verwendung der Universal-Drehkupplungen benutzen Sie einen Sicherungsstift.
• Ein maximaler Druck der Druckluft von 6-7 bar oder der auf dem Schild des Druckluftwerkzeugs angegebene Wert darf nicht überschritten werden.
• Verlegen und behandeln Sie die Schläuche und Anschlüsse vorsichtig. Transportieren Sie das Werkzeug nicht durch Greifen am Schlauch. Ziehen Sie es nicht gewaltsam, um es von der Druckluftzufuhr zu trennen. Halten Sie die Schläuche von Wärmequellen, Schmierstoffen und scharfen Kanten fern. Überprüfen Sie vor Gebrauch den Verschleiß der Schläuche. Überprüfen Sie, ob alle Anschlüsse fest sind.

Risiken durch Fragmente

• Verwenden Sie beim Einsatz des Gerätes immer einen Augen- und Gesichtsschutz.
• Selbst kleinste Fragmente können zu Augenschäden und Erblindung führen.
  • Die Explosion von Druckluftwerkzeugen kann zu schweren Schäden führen.

Risiken aufgrund Fang-, Aufwickel-, Einzugstellen

• Halten Sie einen geeigneten Abstand zu Bohrern, Klingen, beweglichen Werkzeugen usw. ein.
• Keine Ringe oder weite Kleidung tragen.
• Achten Sie in der Nähe des Geräts und seiner Zubehörteile darauf, dass sich keine Haare und keine Kleidung im Gerät verfangen.

Risiken durch den Betrieb

• Vermeiden Sie den direkten Kontakt mit der Welle und dem Zubehör in Bewegung, um eine Verletzung zu vermeiden.
• Tragen Sie Schutzhandschuhe für die Hände.
• Das Werkzeug und sein Zubehör dürfen nicht verändert werden.
• Anwender und Wartungspersonal müssen physisch fähig sein, die Leistung des Werkzeugs zu beherrschen und die erforderlichen Arbeiten auszuführen.
• Verwenden Sie das Werkzeug nicht mit Gewalt. Wenn Sie es mit der Geschwindigkeit verwenden, für die es entwickelt wurde, wird seine Leistung besser und zuverlässiger sein.

Gefahren durch die Arbeitsbedingungen

• Rutschen, Stolpern und Fallen sind die Hauptursachen für Unfälle.
• Der hohe Geräuschpegel kann zu dauerhaften Hörschäden führen. Arbeitgeber und Arbeitsschutzorganisationen empfehlen die Verwendung von Gehörschutz.
• Halten Sie Ihren Körper im Gleichgewicht und fest auf den Füßen. Wiederholte Arbeitsbewegungen, ungewohnte Haltungen und Vibrationen können für Ihre Hände und Arme schädlich sein. Bei Taubheitsgefühl, Kribbeln, Schmerzen oder Blässe, hören Sie auf, das Gerät zu benutzen und konsultieren Sie einen Arzt.
• Das Werkzeug ist nicht für den Einsatz in explosionsgefährdeten Bereichen geeignet.

Sicherheitsnormen für den Einsatz des Werkzeugs

• Gehen Sie vorsichtig mit der Bohrmaschine um, um eine lange Lebensdauer zu gewährleisten.
• Tragen Sie bei der Benutzung des Gerätes Augen- und Gehörschutz, eine Halbmaske und Schutzhandschuhe.
• Verwenden Sie die Bohrmaschine in belüfteten Bereichen.
• Verwenden Sie das Gerät nicht in explosionsgefährdeten Bereichen und verwenden Sie es nicht in der Nähe von brennbaren Materialien; der Kontakt des Geräts mit Metallen erzeugt Funken.
• Greifen und ziehen Sie das Gerät nicht am Schlauch.
• Werkzeuge erwärmen sich während des Gebrauchs. Lassen Sie sie abkühlen, bevor Sie sie berühren. Trennen Sie den Schlauch der Druckluftversorgung, wenn Sie Werkzeug wechseln oder einsetzen.

Inbetriebnahme :

Das Druckluftnetz muss perfekt gespült und an den Verbrauch des Werkzeugs angepasst sein. Ein Druckminderer und ein Ölfilter (mit Ausnahme von Werkzeugen, die nicht geschmiert sind) geeigneter Größe muss in einem maximalen Abstand von 10 Metern zum Werkzeug installiert werden. Der Regeldruck muss auf 7,5 bar eingestellt sein und der Durchsatz von Spezialöl für zu schmierende Werkzeuge muss bei einem Luftdurchsatz von 100 Liter/min ca. 1 Tropfen Öl alle 30 Sekunden betragen. Achtung, der Luftverbrauch Ihres Werkzeugs muss höher als die minimale Ansaugleistung Ihres Ölfilters sein. Ein Absperrventil muss vorgeschaltet werden.

Die Verbindung zwischen dieser Druckluft-Wartungseinheit und dem Werkzeug erfolgt mit einem flexiblen Schlauch speziell für Druckluft aus Gummi oder PVC mit einer maximalen Länge von 10 Metern und einem Innendurchmesser von mindestens 8 mm für Werkzeuge mit einem 1/4-Zoll-Versorgungsanschluss, bzw. 12 mm für einen 3/8-Zoll-Versorgungsanschluss. Sie muss mit einer automatischen oder halbautomatischen Schließverbindung in der Nähe des Werkzeugs ausgestattet sein, um sie einfach zu trennen.

Pflege :

Verwenden Sie nur Zubehör in einwandfreiem Zustand, das den Eigenschaften des Werkzeugs entspricht.

Vermeiden Sie einen Leerlaufbetrieb. Vergewissern Sie sich, dass kein Zubehör am Werkzeug befestigt ist. Für die Installation von Zubehör ist es unbedingt erforderlich, das Werkzeug auszuschalten.

Überprüfen Sie vor dem Einschalten des Werkzeugs, dass alle Teile einwandfrei befestigt sind.

Überprüfen Sie regelmäßig den Zustand der Schläuche. Im Falle von Schäden oder Undichtigkeiten sind diese sofort zu reparieren. Ein Reissen der Schläuche kann zu schweren Verletzungen führen.

Überprüfen Sie regelmäßig den Füllstand der Druckluft-Wartungseinheit, die Sauberkeit des Filters und der Schläuche.

Wartung :

Füllen Sie zu Beginn des Arbeitstages und vor einer langen Stillstandszeit einige Tropfen Spezialöl direkt in die Einlassöffnung ein. Verwenden Sie keine brennbaren Flüssigkeiten wie Benzin und Dieselkraftstoff.

Überprüfen Sie regelmäßig den Zustand des Filters und den Ölstand in der Druckluft-Wartungseinheit.

Vergewissern Sie sich, dass sich die Versorgungsanschlüsse, Schläuche und Zubehörteile in einwandfreiem Zustand befinden. Spülen Sie regelmäßig die Leitungen und den Kompressorbehälter. Vergessen Sie niemals die Inspektionstermine.

Für die Wartung des Werkzeugs dürfen nur vom Lieferanten erhältliche Originalteile verwendet werden.

Der Hersteller kann nicht für Veränderungen des Werkzeugs und die Nichteinhaltung der allgemeinen Sicherheitsvorschriften für den Einsatz von Druckluft verantwortlich gemacht werden.

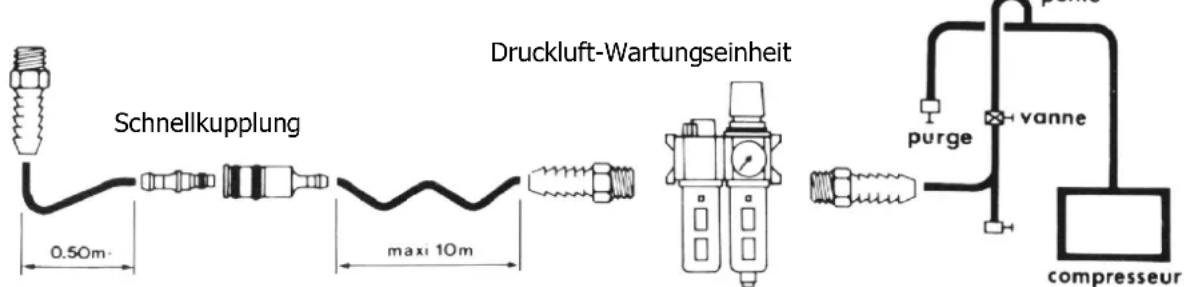

Schnellkupplung Druckluft-Wartungseinheit 0.50m maxi 10m purge vanne compresseur

INHALT: DRUCKLUFTBOHRMASCHINE MIT SCHNELLSPANNFUTTER ART.-NR. 051799

• 1 Druckluftbohrmaschine

• 1 Schnellspannfutter 13mm

- 1 Handgriff

VERWENDUNG

Als klassische Bohrmaschine verfügt sie über ein hohes Drehmoment und einen für Rechts- und Linkshänder geeigneten Griff. Die Leistung von 400W erlaubt grosse Bohrungen mit konischen Bohrern oder Stufenbohrern, mit Lochsägen und sogar Schweißpunktbohrern.

|

A- Bohrmaschine

Durchmesser (mm)	13
Drehzahl (U/min)	800
Leistung (W)	300
Länge (mm)	180
Gewicht (g)	900
Geräuschpegel (db)	92
Luftdurchsatz (L/min)	170
Druckluft (bar)	6,2

GARANTIEBEDINGUNGEN

Die Garantieleistung des Herstellers erfolgt ausschließlich bei Fabrikations- oder Materialfehlern, die binnen 2 Jahr nach Kauf angezeigt werden (Ersatzteile und Reparatur).

Die Garantieleistung erfolgt nicht bei Defekten, die durch unsachgemäßen Gebrauch, Fallen, Sturz, harte Stöße sowie durch nicht autorisierte Reparaturen oder durch Transportschäden hervorgerufen worden sind.

Keine Garantie wird für normalen Verschleiß der Teile gegeben.

Beim Auftreten eines Fehlers senden Sie das Gerät zurück an GYS.

Beizulegen sind : ein datierter Kaufbeleg (Kassenbeleg, Rechnung...) & eine Erläuterung der Fehlfunktion.

Ohne Garantie erfolgt die Reparatur erst nach Erhalt einer schriftlichen Akzeptanz (Unterschrift) des zuvor vorgelegten Kostenvoranschlags durch den Besteller.

ACHTUNG : Unfreie Warenrücksendungen können nicht angenommen werden.
