S3M100KX - Wechselrichter Tripp Lite - Kostenlose Bedienungsanleitung

Produkttyp	Dreiphasige USV mit Doppelwandlung (VFI)
Marke	Tripp Lite
Modell	S3M100KX
Kapazität	100 kVA / 90 kW
Nenneingangsspannung	380/400/415 V dreiphasig mit Neutralleiter (Ph-Ph)
Nennausgangsspannung	380/400/415 V dreiphasig mit Neutralleiter
Eingangsspannungsbereich	208-478 V Ph-Ph (abhängig von der Last)
Eingangs-/Ausgangsfrequenz	50/60 Hz (automatische Auswahl)
Abmessungen (H x B x T)	1015 x 567 x 945 mm
Gewicht (ohne Batterien)	197 kg
Batterietyp	Extern, VRLA AGM/GEL versiegelt 12 V
Nennbatteriespannung	±240 V DC (40 Batterien à 12 V)
Max. Ladestrom	24 A (einstellbar)
Wirkungsgrad im Linienmodus	94 % bei 100 % ohmscher Last
Wirkungsgrad im ECO-Modus	98 % bei 100 % ohmscher Last
Wirkungsgrad im Batteriemodus	93 % bei 100 % ohmscher Last
Parallelschaltbar	Bis zu 2 Einheiten für Kapazität oder Redundanz
Kommunikationsschnittstellen	RS-232, USB, SNMP-Steckplatz (WEBCARDLX oder RELAYCARDSV optional)
Anzeige	10-Zoll-LCD-Touchscreen + LED
Wartung	Lüfter prüfen, Batterien alle 3 Monate bei Lagerung aufladen
Sicherheit	Fern-Not-Aus (REPO), Überlast-, Kurzschluss-, Übertemperaturschutz
Ersatzteile und Reparierbarkeit	Externe Batterieschränke, SNMP-/Relaiskarten, Thermostat-Kit; Reparatur nur durch qualifiziertes Personal
Garantie	2 Jahre (mit Inbetriebnahme durch Tripp Lite)
Normen	IEC 62040-1 (Sicherheit), EN 62040-2 (EMV), IP20, CE, RoHS

Häufig gestellte Fragen - S3M100KX Tripp Lite

Wie hoch ist die Kapazität der USV Tripp Lite S3M100KX?

Die USV hat eine Kapazität von 100 kVA / 90 kW.

Welche Eingangsspannung akzeptiert die USV?

Sie akzeptiert eine dreiphasige Spannung von 380/400/415 V (Ph-Ph) mit Neutralleiter. Der Spannungsbereich beträgt 208 bis 478 V abhängig von der Last.

Wie installiere ich die externen Batterien?

Die externen Batterien (VRLA 12 V) werden an der dafür vorgesehenen Klemmenleiste auf der Rückseite angeschlossen. Verwenden Sie einen DC-Leistungsschalter zwischen USV und Batterieschrank. Überprüfen Sie die Polarität (+/-/N) und beachten Sie die in der Anleitung angegebenen Kabelquerschnitte.

Kann ich zwei USVs parallel verwenden?

Ja, bis zu 2 Einheiten können parallel geschaltet werden, um die Kapazität zu erhöhen oder eine N+1-Redundanz zu gewährleisten. Ein Parallel-Kit (P100200KIT) ist erforderlich, und die Konfiguration erfolgt über den LCD-Bildschirm.

Was ist der ECO-Modus?

Der ECO-Modus ermöglicht es der USV, im Bypass zu arbeiten, wenn die Eingangsspannung stabil ist, mit einem Wirkungsgrad von bis zu 98%. Bei Störungen schaltet sie sofort auf die USV um, um die Last zu schützen.

Wie setze ich die USV auf die Werkseinstellungen zurück?

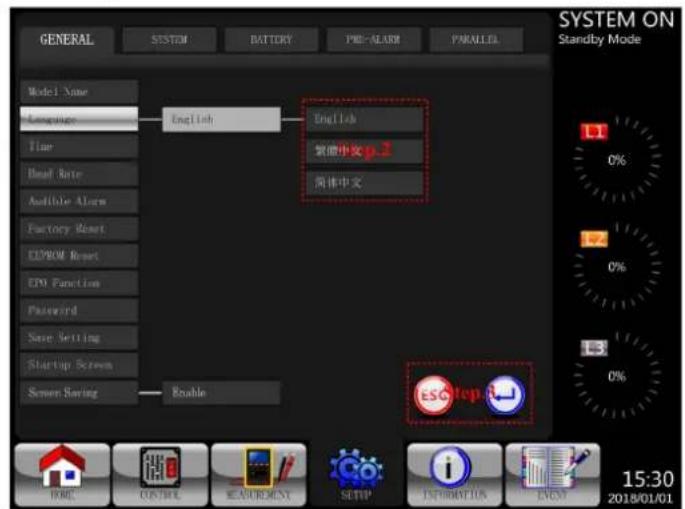

Über den LCD-Bildschirm gehen Sie zum Menü SETUP > GENERAL und wählen die Option Factory Reset. Bestätigen Sie mit dem Passwort (Standard 0000).

Was tun bei einem 'Over Load'-Alarm?

Der Alarm 'Over Load' zeigt an, dass die Last die Kapazität überschreitet. Reduzieren Sie die angeschlossene Last. Im Linienmodus kann die USV in den Bypass wechseln, wenn die Überlast anhält. Konsultieren Sie den Abschnitt 'Fehlerbehebung' der Anleitung.

Wie warte ich die Batterien?

Halten Sie die Temperatur zwischen 0 und 40°C (ideal 25°C). Wenn die USV gelagert wird, laden Sie die Batterien alle 3 Monate für mindestens 24 Stunden auf. Ersetzen Sie die Batterien gemäß der Alterswarnung (einstellbar von 12 bis 60 Monaten).

Welche Abmessungen und welches Gewicht hat die USV?

Abmessungen: 1015 x 567 x 945 mm (HxBxT). Gewicht ohne Batterien: 197 kg.

Kann ich eine SNMP-Karte für die Netzwerküberwachung verwenden?

Ja, installieren Sie die WEBCARDLX-Karte im dafür vorgesehenen Steckplatz für die Überwachung über Webschnittstelle, SNMP oder SSH. Eine RELAYCARDSV-Karte ist ebenfalls für potenzialfreie Kontakte erhältlich.

BEDIENUNGSANLEITUNG S3M100KX Tripp Lite

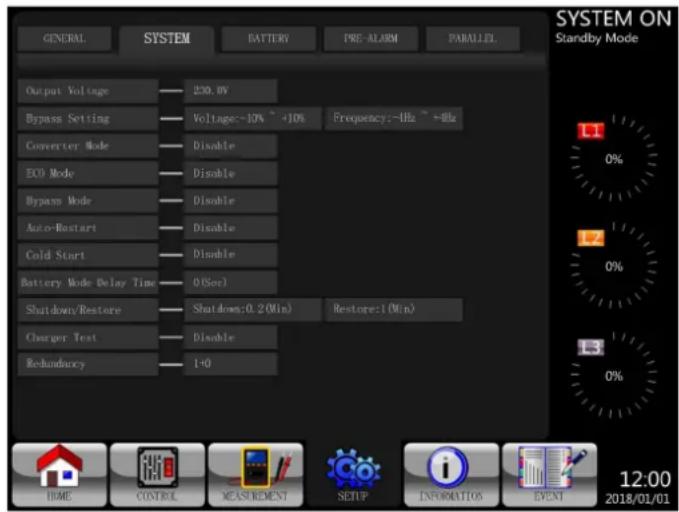

4.2.5.2 Setup-System Screen

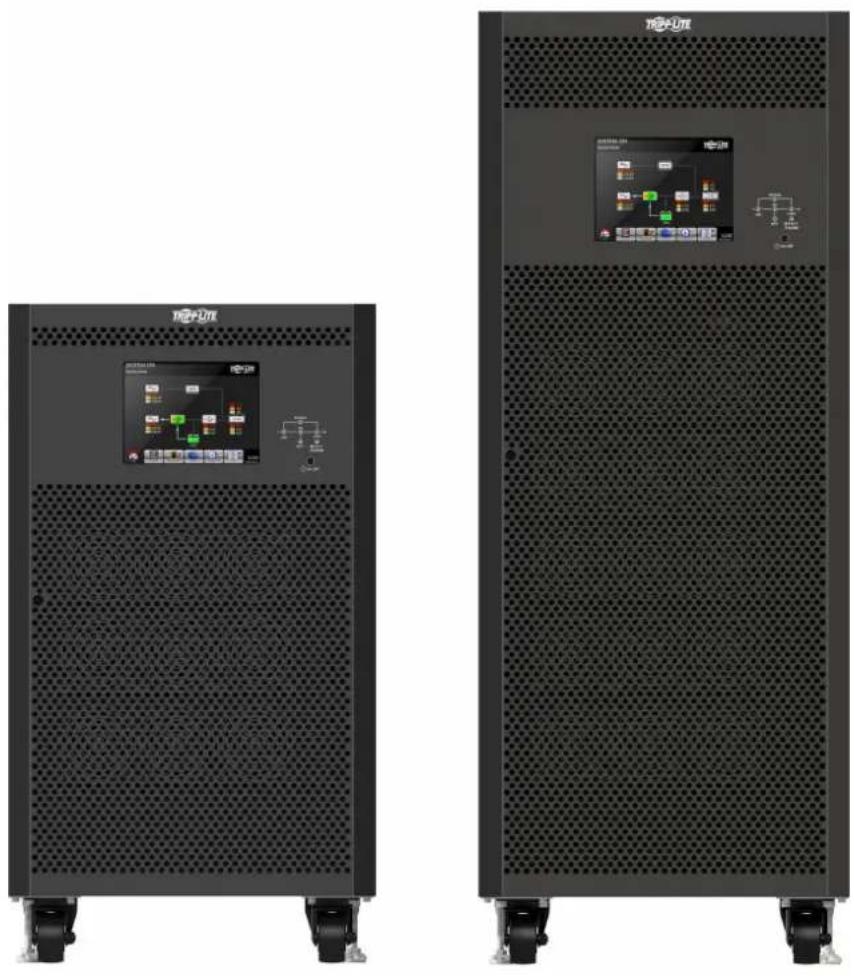

SmartOnline® S3MX 3-Phasen-USV-Systeme

Eingang: 220/230/240V (Ph-N), 380/400/415V (Ph-Ph), 304 Drähte + PE

1111 W. 35th Street, Chicago, IL 60609 USA · triplite.com/support

Copyright © 2020 Tripp Lite. Alle Rechte vorbehalten.

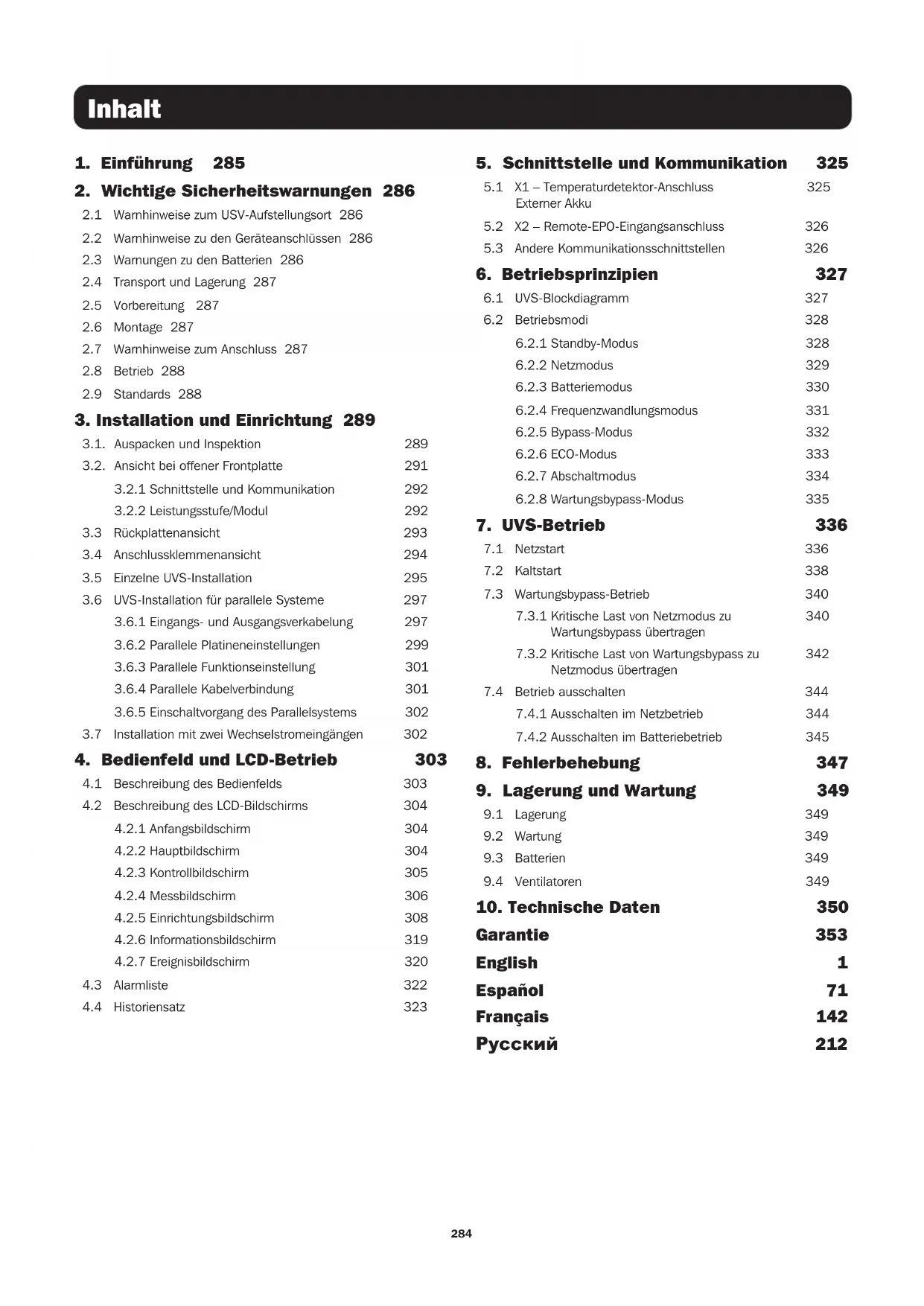

Inhalt

1. Einführung 285

2. Wichtige Sicherheitswarnings 286

2.1 Warnhinweise zum USV-Aufstellungsort 286
2.2 Warnhinweise zu den Geräteanschluss 286
2.3 Warnungen zu den Batterien 286
2.4 Transport und Lagerung 287
2.5 Vorbereitung 287
2.6 Montage 287
2.7 Warnhinweise zum Anschluss 287
2.8 Betrieb 288
2.9 Standards 288

3. Installation und Einrichtung 289

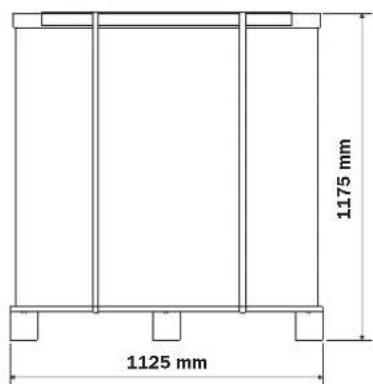

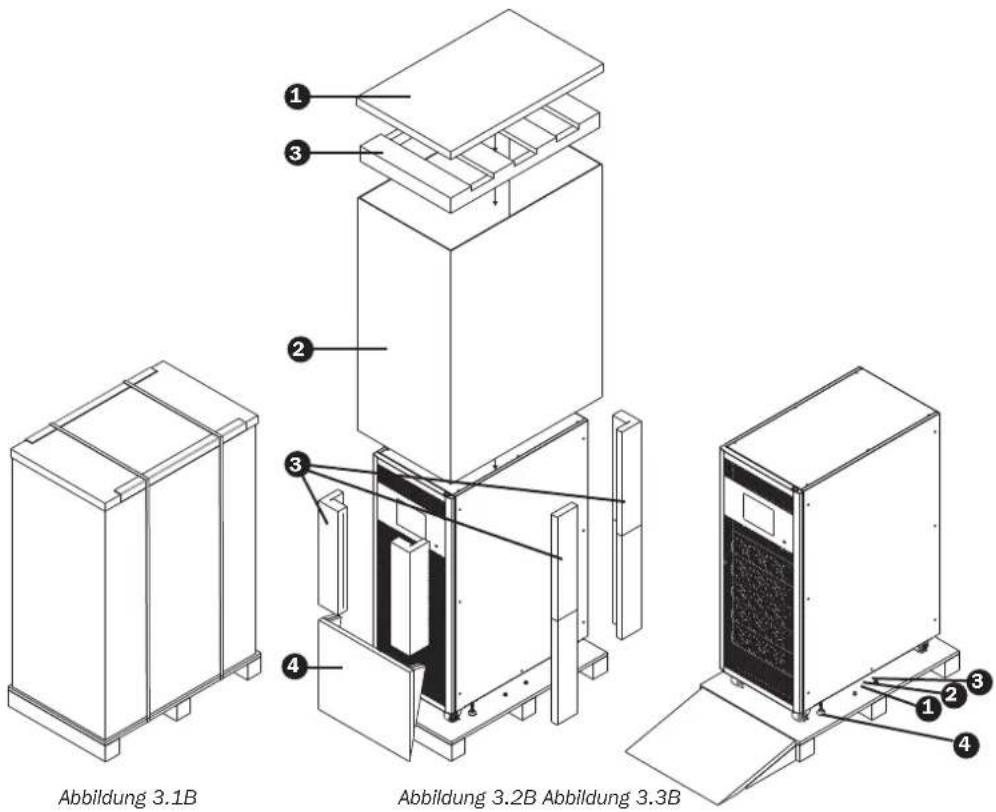

3.1. Auspacken und Inspektion 289
3.2. Ansicht bei offener Frontplatte 291

3.2.1 Schnittstelle und Kommunikation 292

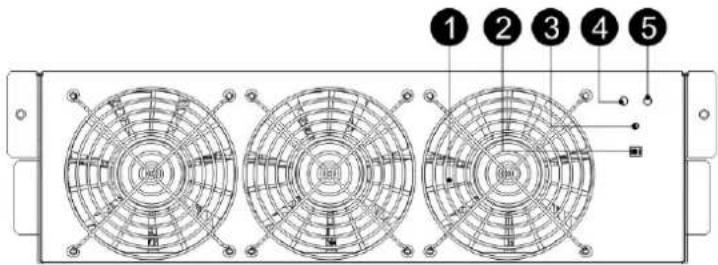

3.2.2 Leistungsstufe/Modul 292

3.3Rückplattenansicht 293
3.4 Anschlussklemmenansicht 294
3.5 Einzelne UVS-Installation 295
3.6 UVS-Installation fur parallele Systeme 297

3.6.1 Eingangs- und Ausgangsverkabelung 297

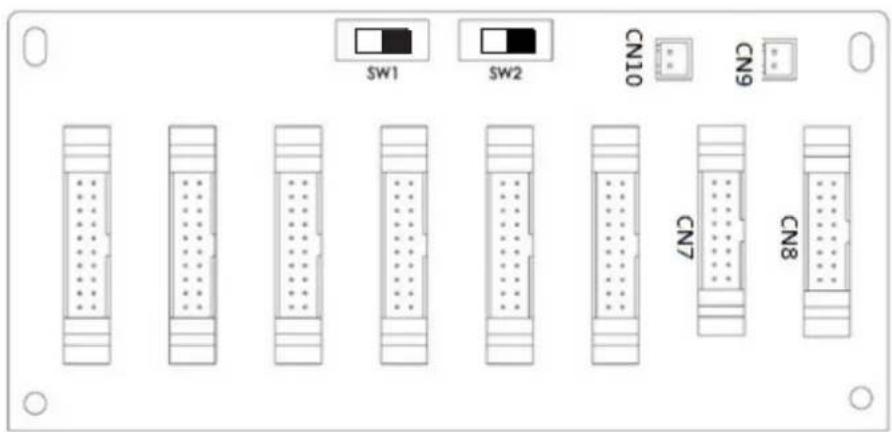

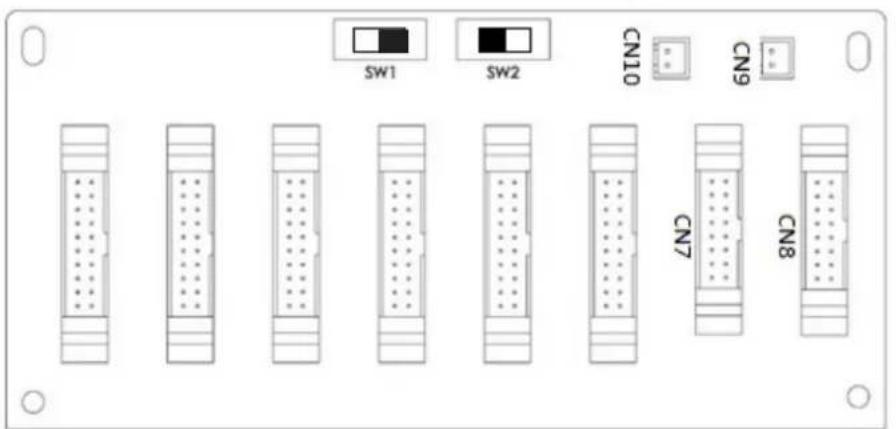

3.6.2 Parallele Platineneinstellungen 299
3.6.3 Parallele Funktionseinstellung 301
3.6.4 Parallele Kabelverbindung 301
3.6.5Einschaltvorgang des Parallelsystems 302

3.7 Installation mit zwei Wechselstromeingangen 302

4. Bedienfeld und LCD-Betrieb 303

4.1 Beschreibung des Bedienfelds 303
4.2 Beschreibung des LCD-Bildschirms 304

4.2.1 Anfangsbildschirm 304

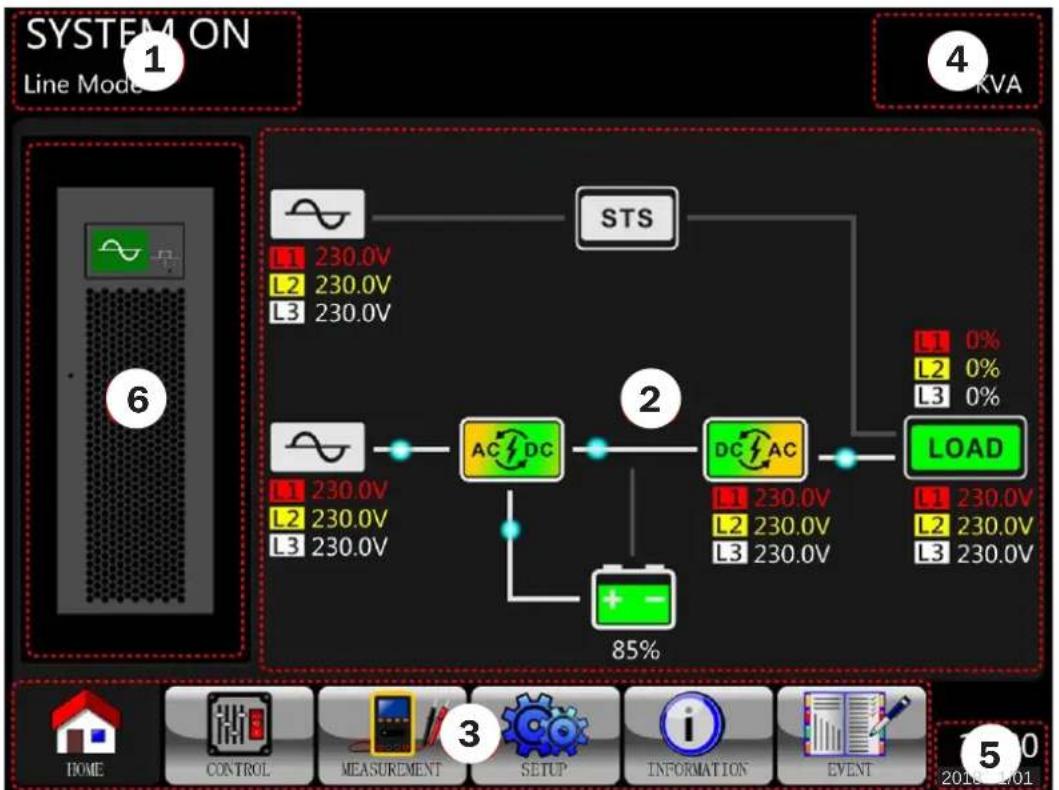

4.2.2 Hauptbildschirm 304
4.2.3 Kontrollbildschirm 305

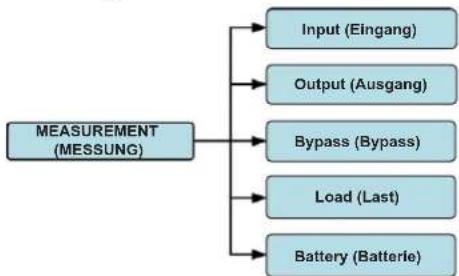

4.2.4Messbildschirm 306

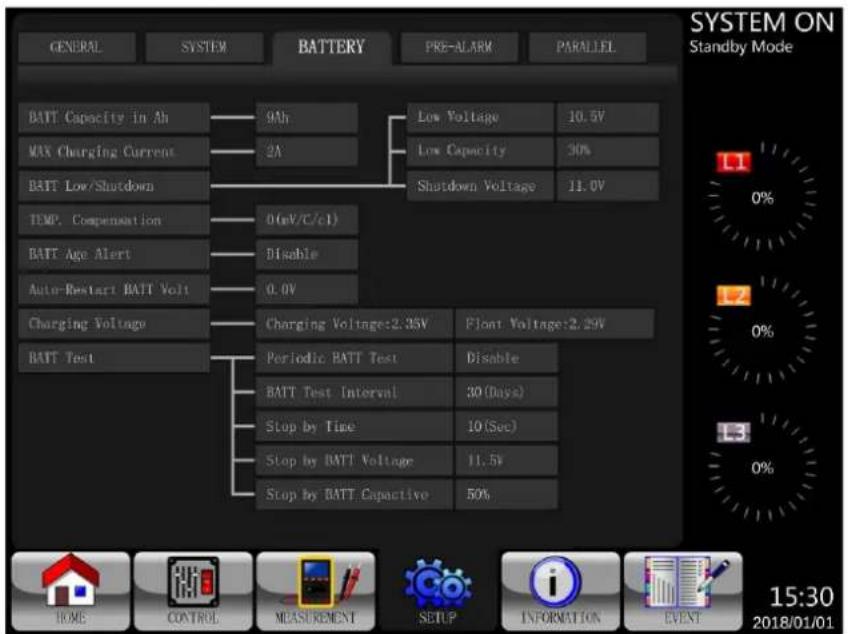

4.2.5 Einrichtungsbildschirm 308

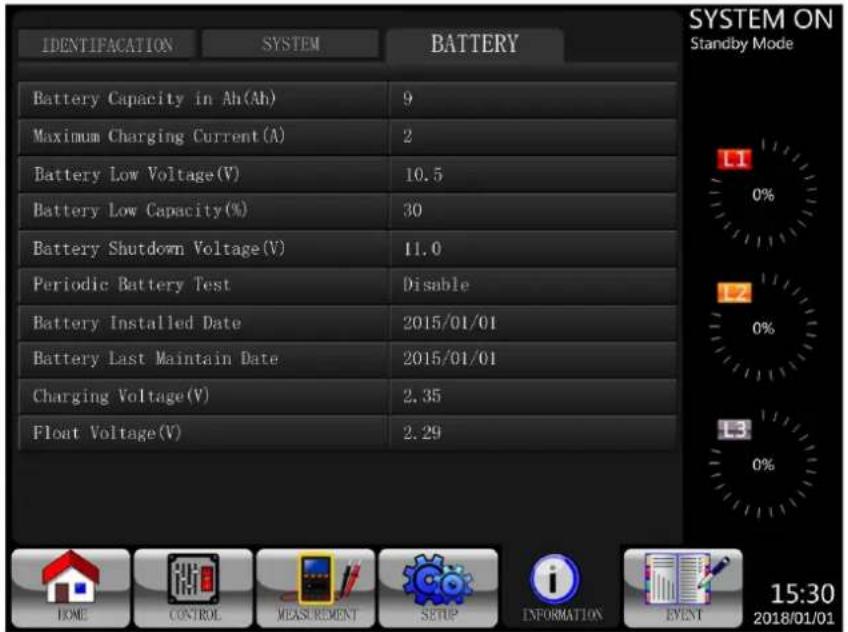

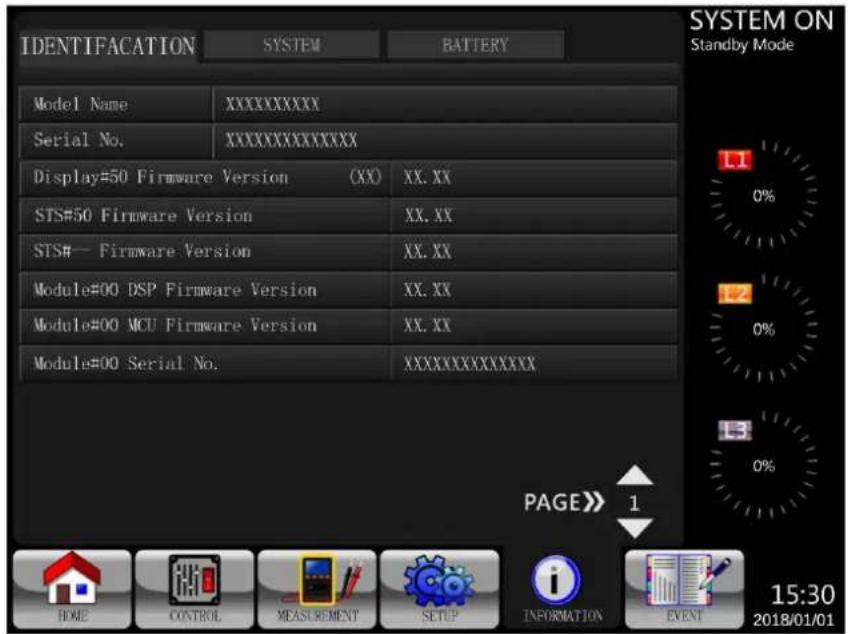

4.2.6 Informationsbildschirm 319

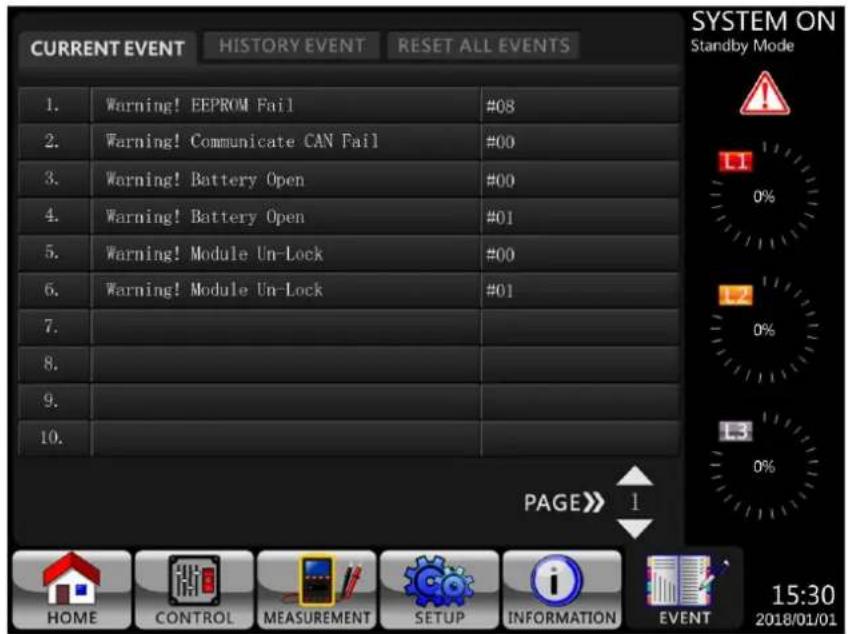

4.2.7Ereignisbildschirm 320

4.3 Alarmiste 322
4.4 Historiensatz 323

5. Schnittstelle und Kommunikation 325

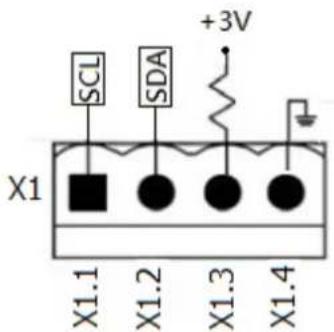

5.1 X1-Temperaturdetektor-Anschluss 325 Externer Akku
5.2 X2 - Remote-EPO-Eingangsanschluss 326
5.3 Andere Kommunikationsschnittstellen 326

6.Betriebsprinzipien 327

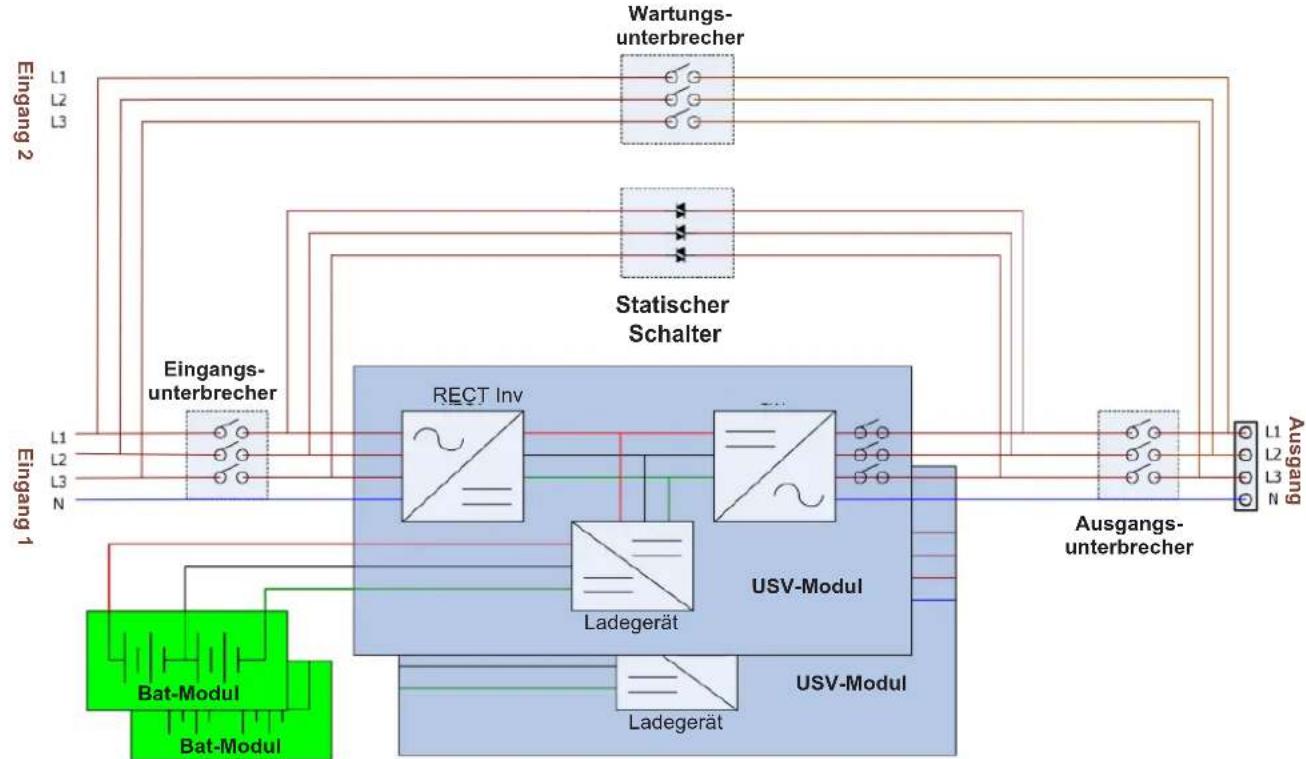

6.1 UVS-Blockdiagramm 327
6.2 Betriebsmodi 328

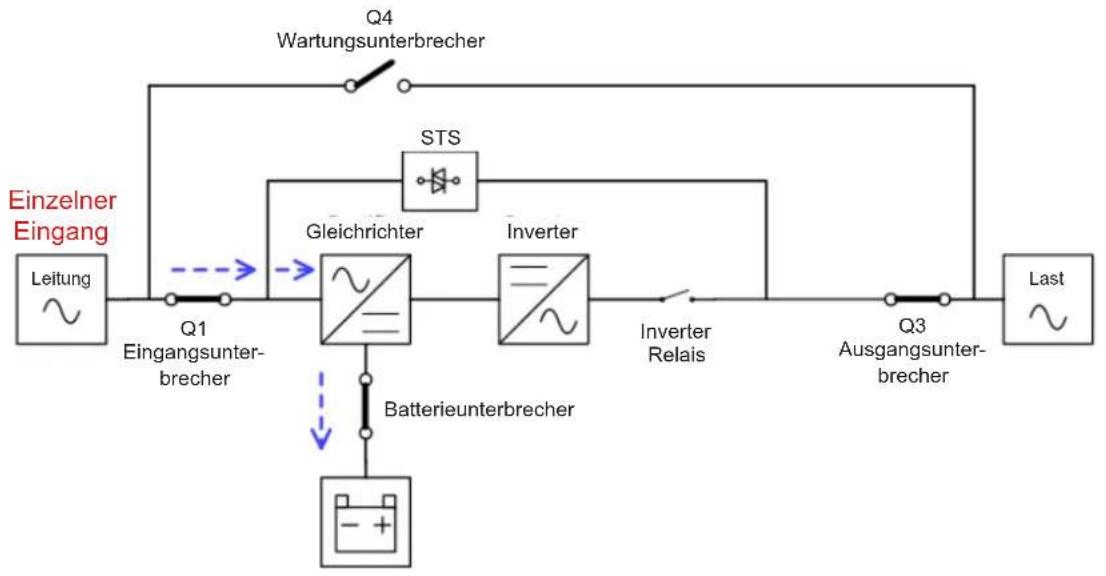

6.2.1 Standby-Modus 328
6.2.2 Netzmodus 329
6.2.3 Batteriemodus 330
6.2.4 Frequenzwandlungsmodus 331

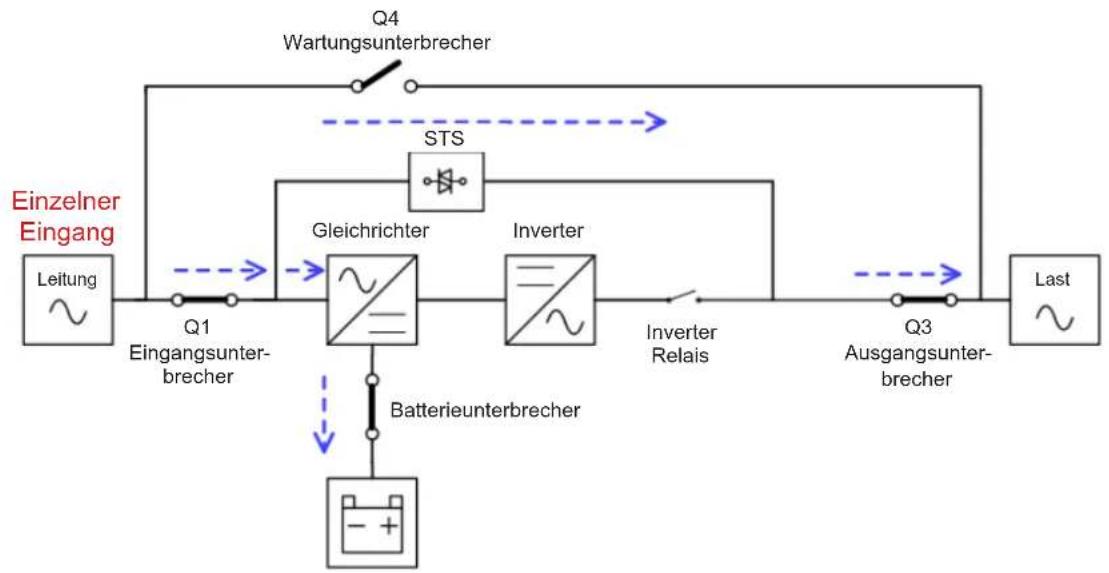

6.2.5 Bypass-Modus 332
6.2.6 ECO-Modus 333
6.2.7 Abschaltmodus 334
6.2.8 Wartungsbypass-Modus 335

7.UVS-Betrieb 336

7.1 Netzstart 336

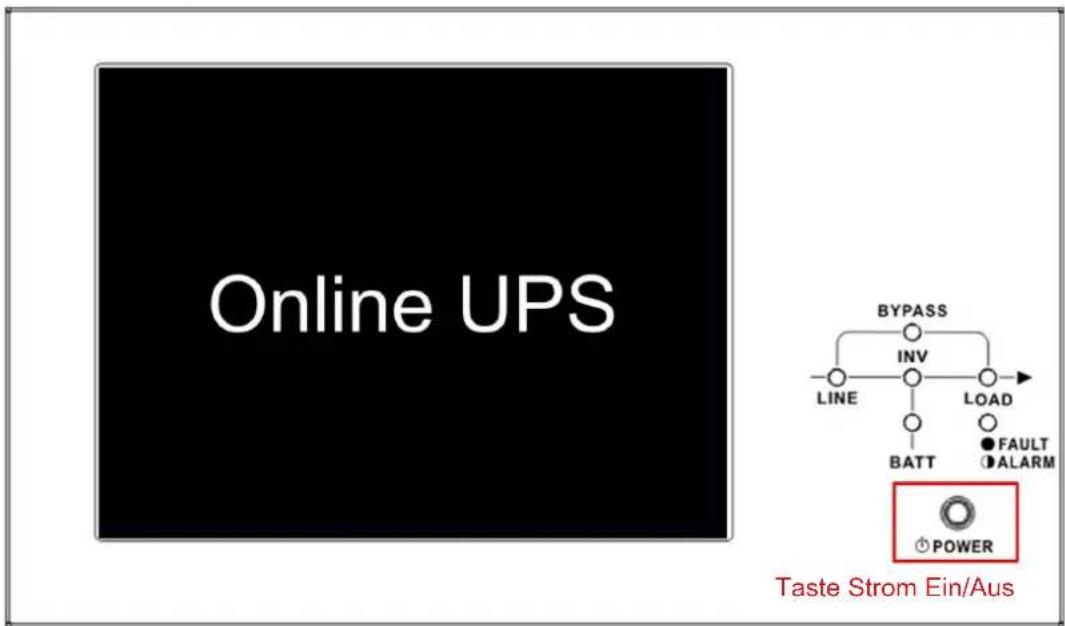

7.2 Kaltstart 338

7.3 Wartungsbypass-Betrieb 340

7.3.1 Kritische Last von Netzmodus zu 340 Wartungsbypass übertragen
7.3.2 Kritische Last von Wartungsbypass zu 342 Netzmodus übertragen

7.4 Betrieb ausschalten 344

7.4.1 Ausschalten im Netzbetrieb 344
7.4.2 Ausschalten im Batteriebetrieb 345

8. Fehlerbehebung 347

9. Lagerung und Wartung 349

9.1 Lagerung 349
9.2Wartung 349
9.3 Batterien 349
9.4 Ventilatoren 349

10. Technische Daten 350

Garantie 353

English 1

Espanol 71

Français 142

Pycckn 212

1. Einführung

Tripp Lites SmartOnline S3MX-Serie Unterbrechungsfreie Stromversorgung (USV) ist ein spannungs- und frequenzunabhängiges (VFI) erches Netz-Doppelwandler-3-Phasen-UVS. Diese USV konditioniert kontinuierlich den eingehenden elektrischen Strom, eliminiert Leistungsstörungen, die andernfalls sensible elektronische Geräte beschädigen * 們 , und minimiert Systemausfallzeit aufgrund von Stromschwankungen und Störungen.

USV-Systeme der S3MX-Serie wurden nach hochsten Qualitäts- und Leistungsstandards entwickelt und bieten folgende Funktionen:

Model Agenturnummer Kapazität
S3M100KX, S3M100KXD* AG-6100 100 kVA
S3M120KX, S3M120KXD* AG-6120 120 kVA
S3M160KX, S3M160KXD* AG-6160 160 kVA
S3M200KX, S3M200KXD* AG-6200 200 kVA

• Die „KXD“-Modèle sind für den Dual-AC-Eingang geeignet.

• Echte Online-USV - das hochste Niveau des USV-Schutzes, regelt die eingehende Energie vollständig und ohne Überbrückungszeit zure Batterie im Falle eines Netzausfalls, so dass kritische Verbraucher kontinuierlich Unterstützung werden

• Parallelschaltung für Redundanz und Kapazität für bis zu zwei USV-Systeme
• Hocheffiziente Leistung im Netz- und Batterie-Standby-Malus, um den Energieverbrauch zu minimieren
  Marktfuhrendes kompaktes Format und keine Stellfläche
• ECO-Modus ermoight es der USV, im Bypass in stabilen Versorgungsbedingungen zu Funktionieren und soort die Last umzuschalten, wenn der Versorgungseingang unter den Toleranzwert faltt
• Hoher Ausgangsleistungsfaktor – mehr tatsächcher Strom erhögt es, mehr Ausstattung zu untersuten
• Automatischer und manueller Bypass erhöhen die Systemzuverlösigkeit und erfolgslichene eine Wartung, ohne Strom von der verbundenen Last zu entfern.
• Breites Eingangsspannungsfenster - das UPS-System reguliert)sogar eingehenden Strom von schlechter Qualitat, ohne auf die Batterie zurückzugreifen, maximiert die Verfugbarkeitszeit und schutz die Batterielaufzeit
  Passende Batterieschranke erfolglichen eine höhere Batterieautonomie
• Notabschaltung über REPO
• SNMP-Netzwerküberwachung und spannungsfrei kontaktoptionen bieten optimale Konfigurierbarkeit
• Optionale „KXD“-Modèle mit Dual-AC-Eingang verfügbar

Die USV-Systeme der SmartOnline S3MX-Serie eignen sich ideal zum Schutz von 4-Leiter-Lasten in den folgenden unternehmenskritischen elektrischen Anwendungen:

IT-Infrastruktur und Datenzentren
Telekommunikation
- Netzwerke (LAN/WAN)
- Unternehmensinfrastruktur
- Sicherheits- und Notfallsysteme
- Finanzinstitutionen
Gesundheitswesen und Krankenhauser

2. Wichtige Sicherheitswarningsungen

SPEICHERN SIE DIESE ANWEISUNGEN

Dieses Handbuch enthalt wichtige Anweisungen und Warnungen, die während der Installation und der Wartung aller Tripp Lite SmartOnline S3MX 3-Phasen 100 kVA, 120 kVA, 160 kVA und 200 kVA UPS-Systeme und ihrer Batterien beachtet werden sollenten. Die Nichtbeachtung dieser Warnungen kann ihre Garantie beeinträchtigen.

2.1 Warnhinweise zum USV-Aufstellungsort

• Installieren Sie die USV in einem Innenbereich, fern von Wärme, direkter Sonneneinstrahlung und übermöger Feuchtigkeit oder anderen leitfähigen Verunreinigungen.
• Installieren Sie die USV in einem strukturell robusten Bereich. Die USV ist extrem schwer, seien Sie vorsichtig, wenn Sie die Einheit bewegen und anheiten.
• Betreiben Sie die USV nur bei Innentemperaturen zwischen 0^ und 40^ .
• Optimale USV-Leistung und maximale Batterielaufzeit werden geboten, wenn die Betriebstemperatur zwischen 17^ und 25^ gehalten wird.
• Stellen Sie sicher, dass der Installationsbereich genug Platz für Wartung und Belüfung des USV-Systems hat. Lassen Sie an der Vorder- und Rückseite der USV mindestens 50 cm für die Wartung und Ventilation frei.
• Installieren Sie die USV nicht in der Höhe von magnetischen Speichermedien, da dies zu Datenbeschädigung führen können.

2.2 Warnhinwelse zu den Geräteanschlussen

Die Verwendung des Gerats fur Lebenserhaltungssysteme, in denen der Ausfall des Gerats den Ausfall des Lebenserhaltungssysteme verursachen oder dessen Sicherheit beziehungsweise Wirksamkeit bedeutend beeintrachtigen kann, wird nicht empfohlen.
- Das USV-System enthalt ihre eigene Energiequelle (Batterie). Der Ausgangsanschluss kann Strom führen, auch wenn die USV nicht an eine Wechselstromversorgung angeschlossen ist.
Die in thisem Handbuch beschrieben USV-Modelle sind nicht kompatibel mit Lasten, die keine Nulleiter-Referenz- oder Dreiecklast haben.

2.3 Warnungen zu den Batterien

These USV enthalt TÖDLICHE SPANNUNGEN. Die USV wurde entwickelt, um Strom bereitzustellen, auch wenn es vom Netz getrennt ist. NUR AUTORISIERTES WARTUNGSPERSONAL solte auf das Innere der USV zugreifen, nach dem sie von Netz und Gleichstromversorgung getreten wurde.
A Batterien konnen die Gefahr eines Stromschlages oder Verbrennungen durch hohe Kurzschlussstrme in sich bergen. Das Anschlieben oder Wechseln einer Batterie darf nur von qualifizierten Servicemitarbeitern durchgefuhrt werden, die angemessene Sicherheitsmaaahmen einhalten. Schalten Sie die USV aus, bevor Sie interne Batterien verbinden oder trennen. Verwenden Sie Werkzeuge mit isolierten Griffen. Die Batterien durren nicht geoffnet werden. Lassen Sie keine Kurzschlusse oder Überbruckungen der Batterieanschlusse mit Fremdkörpmen zu.
Die Batterien sind recyclungfahig. Informationen zur Entsorgung finden Sie in ihren ortlichen Entsorgungsvorschriften. Alternativ dazu konnen Sie Informationen zum Recycling auch unter triplite.com/support/recycling-program finden.
- Werfen Sie die Batterien zur Entsorgung nicht ins Feuer, beschädigen Sie und entfernen Sie nicht die Batteriegehause. Austretende Elektrolyte können toxisch sein und Verletzungen an Haut und Augen verursachen.
- Trennen Sie die Batterien nicht, während sich die USV im Batteriemodus befindet.
- Trennen Sie die Ladequelle, bevor Sie Anschlussgeräte verbinden oder trennen.
Die folgenden Vorsichtsmaßnahmen sollen eingehalten werden.

1) Legen Sie Uhren, Ringe und andere Metallobejekte ab.
2) Verwenden Sie Werkzeuge mit isolierten Griffen.
3) Tragen Sie Gummihandschuhe und -schuhe.
4) Legen Sie keine Werkzeuge oder Metallteile auf Batterien oder Batterieschranken ab.
5) Überprüfen Sie fest, ob die Batteriespeisung (+, -, N) aus Versehen geerdet ist. Falls dies der Fall ist,nehmen Sie die Quelle vom Boden weg. Die Berührung einer geerdeten Batterie kann einen Stromschlag zur Folge haben. Die Gefahr eines Stromschlages kann reduziert werden, indem Sie solche Erdanschlüsse fur die Dauer der Installations- und Wartungsarbeiten entfemen.

Die Batterie darf nur von einem autorisierten Servicemitarbeiter gegen eine Batterie mit demselben Anschlusswert und Typ (versiegelter Bleiakku) ausgewechselt werden.

WARNHINWEIS: Um lebensgefährliche Bedingungen bei der USV-Installation und -Wartung zu vermeiden, darüber die Aufgaben nur von qualifizierten und erfahrenen Elektrikern durchgeführrt werden.

Bitten ies Bedienungshandbuch und die Sicherheitsanweisungen sorgfaltig, bevor Sie die Einheit installieren oder verwenden.

2. Wichtige Sicherheitswarningsungen

2.4 Transport und Lagerung

Zum Schutz vor Erschütterungen und Stößen darf das USV-System nur mit seiner Originalverpackung transportiert werden.
Die USV muss in einem Raum gelagert werden, der trocken und beluftet ist.

2.5 Vorbereitung

Kondensation kann auftreten, wenn das USV-System direkt von einer kalten in eine warme Umgebung bewegt wird. Das USV-System muss vor der Installation vollständig trocken sein.itte warten Sie mindestens zwei Stunden, damit sich das USV-System an die Umgebung anpassen kann.
Installieren Sie das USV-System nicht in der Nähe von Wasser oder in feuchten Umgebungen.
Installieren Sie das USV-System nicht in direktem Sonnenlicht oder in der Nähne einer Wärmequelle.
Blockieren Sie nicht die Beluftungslocher im Gehäuse der USV.

2.6 Installation

Schlieben Sie keine Vorrichtungen oder Geräte, die die USV überlasten konnten (d. h. Geräte mit großen Elektromotoren), an die USV-Ausgangsbuchsen oder -Anschlüsse an.
Arrangieren Sie Kabel sorgfältig so, dass niemand auf sie treten oder darüber stolpern kann.
Blockieren Sie nicht die Luftschlitze des UVS-Systems. Das UVS muss an einem gut belufteten Ort installiert werden. Stellen Sie safer, dass auf jeder Seite der Einheit genug Platz für Belüfung ist.
Die USV enthalt eine Erdungsklemme. Stellen Sie in der endgültigen installierten Systemkonfiguration ein äquipotenzielle Erdung zum externen USV-Batterieschrank sichere, indem sie die Erdungsklemmen von beiden Schranken miteinander verbinden.
Die USV sollte nur von qualifiziertem Servicepersonal installment werden.
Eine righigt getrennte Vorrichtung wie ein Kurzschlusschutz mus in der Versorgungsleitung des Gebaudes vorhanden sein.
Ein integraler einpoliger Notschalter sollte in der Versorgungsleitung des Gebäudes vorhanden sein.
Verbinden Sie die Erde, bevor Sie die Verbindung mit der Versorgungsleitung des Gebäudes herstellen.
Installation und Verkabelung muss gemäß den ortlichen elektrischen Grundsätzen und Vorschriften durchgefuhrt werden.

2.7 Warnhinweise zum Anschluss

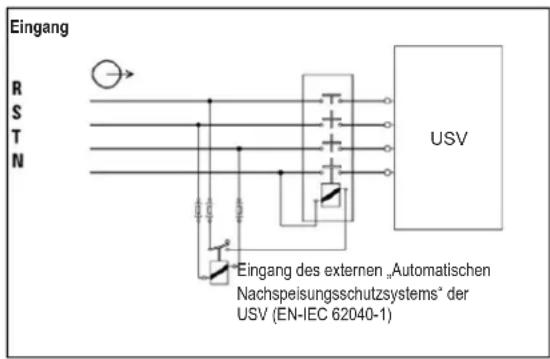

• Das USV-System verfügtinnen nicht über einen Standard-Nachspeisungsschutz. Isolieren Sie die USV, bevor Sie an thisem Stromkreis arbeiten. Die Isolierungsvorrichtung muss den USV-Eingangsstrom tragen können.

• Diese USV muss mit einem TN-Erdungssystem verbunden sein.
  Die Stromversorgung muss gemäß dem Namensschild der Ausrüstung dreiphasig sein. Sie muss außer dem angemessen geerdet sein.
• Der Eingangsstrom zu dreiphasigen USV-Modellen erfordert einen dreipoligen Leistungsschutszachalter.
• Die Verwendung des Gerats für Lebenserhaltungssysteme, in denen der Ausfall des Gerats den Ausfall des Lebenserhaltungssysteme verursachen oder dessen Sicherheit beziehungsweise Wirksamkeit bedeutend beeinträchtigen kann, wird nicht empfohlen.
• Verbinden Sie die Erdungsklemme des USV-Netzmodulus mit einer Erdungsleiterelektrode.
  Die USV ist mit einer Gleichstromenergiequelle (Batterie) verbunden. Die Ausgangsanschlüsse können auch dann Strom führen, wenn die USV nicht an eine Wechselstromversorgung angeschlossen ist.

2. Wichtige Sicherheitswarningsungen

• Überprüfen Sie bei der Installation der Einheit, dass ein Wartungsbypass-Panel, falls es verwendet wird, richtig konfiguriert ist, bevor Sie Strom auf die Einheit geben.
• Platzieren Sie ein Warnetakt auf allen primären Stromisolierungen, die fern vom USV-Bereich angebracht sind, und auf externen Zugriffspunkten zwischen solchen Isolierungen und der USV. Das Warnetakt sollte folgende oder gleichbeteutende Worte enthalten:

Bevor Sie an thisem Stromkreis arbeiten

• Isolieren Sie die Unterbrechungsfreie Stromversorgung (USV)

• Überprüfen Sie dann, ob eine gefährliche Spannung zwischen allen Anschlüssen besteht, einschließlich des

Gefahr der Rückspannung

2.8 Betrieb

Trennen Sie niemals das Erdleiterkabel oder die Gebäudekabelanschlüsse, da dies den Erdungsschutz des USV-Systems aufhebt.
Um das USV-System vollständig zu trennen, drucken Sie zuerst auf die "OFF"-Taste und trennen Sie dann die Netzkabel.
Stellen Sie sichere, dass keine Flüssigkeiten oder Fremdobjekte in das USV-System eindringen konnen.

2.9 Standards

* Sicherheit
IEC 62040-1: 2008+A1:2013
* EMI
Leistungsgeführte Emissionen......... EN 62040-2: 2006 Kategorie C3
Gestrahnte Emissionen......... EN 62040-2: 2006 Kategorie C3
* EMS
ESD......... EN 61000-4-2 Stufe	4
RS......... EN 61000-4-3	Stufe 3
EFT......... EN 61000-4-4	Stufe 4
ÜBERSPANNUNG......... EN 61000-4-5 Stufe	4
CS......... EN 61000-4-6	Stufe 3
Magnetfeld der Stromfrequenz......... EN 61000-4-8 Stufe	4
Niedrigfrequenzsignale......... EN 61000-2-2
Warning: Dies ist ein Produkt fürDDR.

3. Installation und Einrichtung

3.1 Auspacken und Inspektion

Packen Sie die Einheit aus und inspizieren Sie den Inhalt. Die Verpackung kann abhängig von spezifischen Kundenaufträgen zusätzliches Zubehör und Komponenten enthalten.

• Ein (1) USV
• Ein (1) Benutzerhandbuch
• Ein (1) RS-232-Kabel
• Ein (1) Parallelkabel für jeder Set von USV-EInheiten, die parallel geschalteitet werden: P100200KIT

Weitere Zubehör- oder Komponentenoptionen auf Anfrage verfügbar

• Ein (1) Batterieladegerät mit Temperaturkompensationsthermostat: TEMPC100200

Hinweis: Drehen Sie die Einheit nicht um. Inspizieren Sie die Einheit vor der Installation. Stellen Sie sicher, dass nichts in der Verpackung beim Transport beschadigt wurde. Benachrichtigen Sie den Spediteur und den Handler sofort, falls eine Beschädigung vorliegt oder Teile fehlen.itte behalten Sie die Originalverpackung an einem sicheren Ort fur die zukunftige Verwendung.

1. Verwenden Sie einen Gabelstapler, um das Produkt zum Installationsbereich zu bewegen. Stellen Sie safer, dass die Tragkapazität des Gabelstaplers ausreichend ist. Siehe Abbildung 3.1.

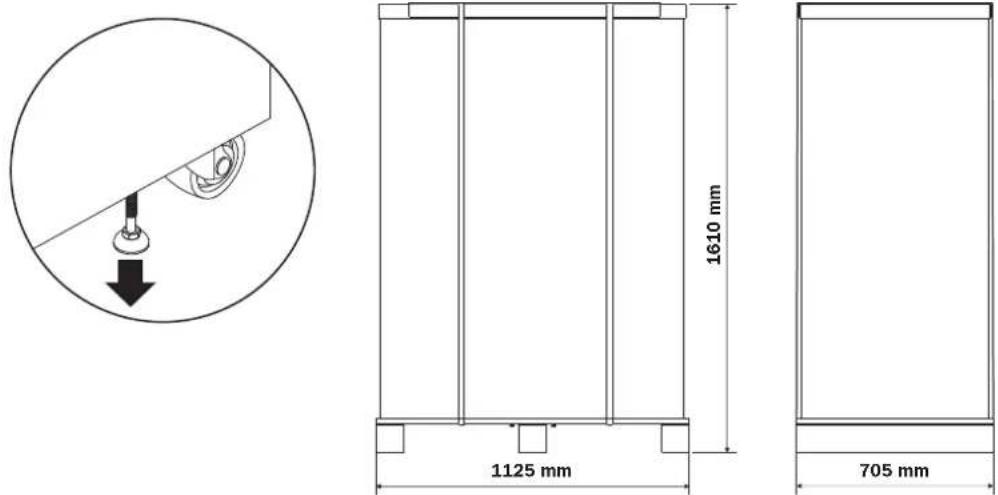

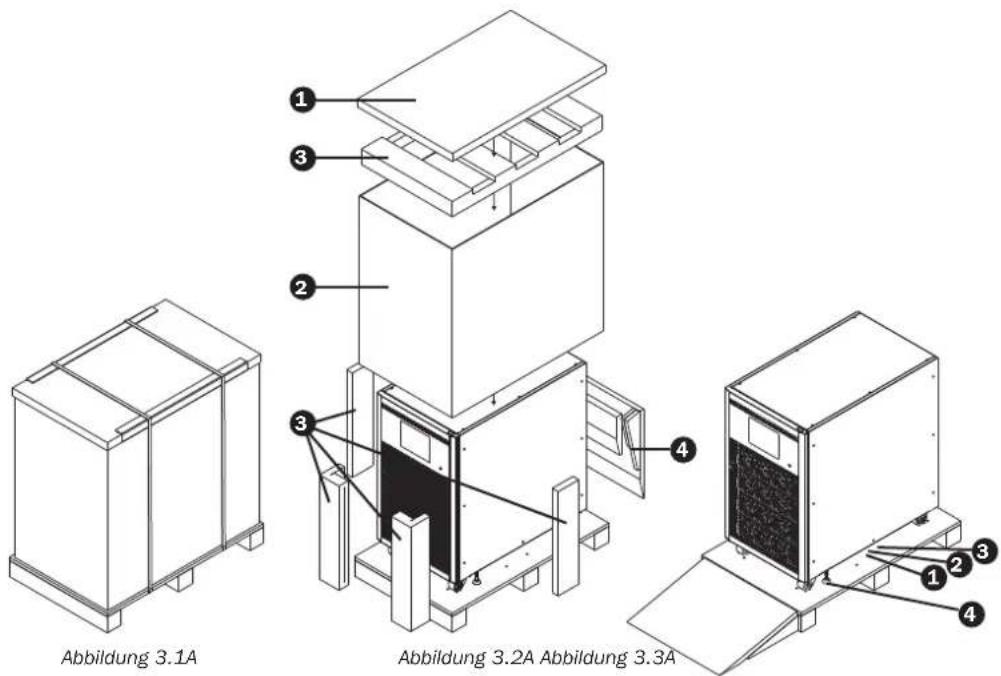

2. Folgen Sie die Reihenfolge für das Auspacken in Abbildung 3.2, um Karton (1, 2) und Schaumstoff zu entfernen (3).
3. Entfern Sie die Befestigungsplatten an den beiden Seiten der Einheit (1, 2 und 3) in Abbildung 3.3. Lockern Sie die Nivellierfu (4), indem Sie sie gegen den Uhrzeitigersinn drehen. Wenn sie gelockert sind, schiben Sie den Schrank von der Palette herunter.
4. Um den Schrank in seiner Position zu befestigen, drehen Sie die Nivellierfuee einfach im Uhrzeigersinn. Siehe Abbildung 3.4.

Model S3M100KX, S3M100KXD und S3M120KX, S3M120KXD

3. Installation und Einrichtung

Model S3M160KX, S3M160KXD, und S3M200KX, S3M200KXD

Abbildung 3.4B Abbildung 3.5B

3. Installation und Einrichtung

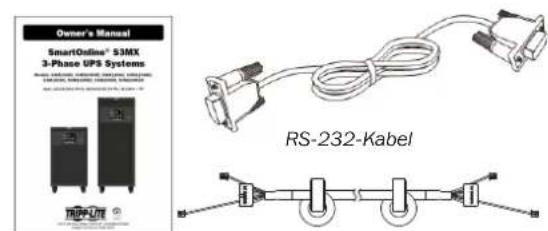

Entfernen Sie das Zubehörpaket und inspierten Sie den Paketinhalt. Das Standardversandpaket solle ein Benutzerhandbuch und das RS-232-Kabel enthalten. Der Schlüssel zu der USV ist an der Vordertür mit einem Kabelbinder angebracht. Die Verpackung kann abhängig von spezifischen Kundenauftragen außer dem weiteres Zubehör und Komponenten enthalten.

Hinweis:itte inpizieren Sie vor der Installation die Einheit. Stellen Sie sicher, dass kein physischer Schaden an der Einheit besteht. Drehen Sie die Einheit nicht um. Benachrichtigen Sie den Spediteur und den Handler sofort, falls eine Beschadigung vorliegt oder Teile und Zubehor fehlen. Bewahren Sie die Originalverpackung fur die zukunftige Verwendung auf. Es wird empfohlen, dass Sie die Ausrüstung und das Batterieset in ihrer Originalverpackung aufbewahren, da sie entwickelt wurde, um maximalen Schutz beim Transport und bei der Lagerung zu bieten.

Bedienungsanleitung
P100200KIT Parallelschaltungskabel

3.2 Ansicht bel offener Frontplatte

Jede USV ist mit einem Vorderturschluss ausgestattet. Der Schluss ist an der Vordertur mit einem Kabelbinder angebracht. Wenn Sie die Vordertur offen, werden Sie einen Kommunikationsbereich und mehrere Leistungsstufen/Module im Inneren sehen. An jeder Leistungsstufe bzw. jeder Modul konnen Sie einfach deren ID erkennen.

Tabelle 3.1 Leistungsstufen-ID

Nennleistung 100.000 120.000 160.000 200.000
Leistungsstufen-ID - Einzelbetrieb einer Einheit	STS 8 0 1 2	STS 8 0 1 2 3	STS 8 0 1 2 3 4
Leistungsstufen-ID - für parallele USV	STS 17 18 19 20	STS 17 18 19 20 21	STS 17 18 19 20 21 22 23

3. Installation und Einrichtung

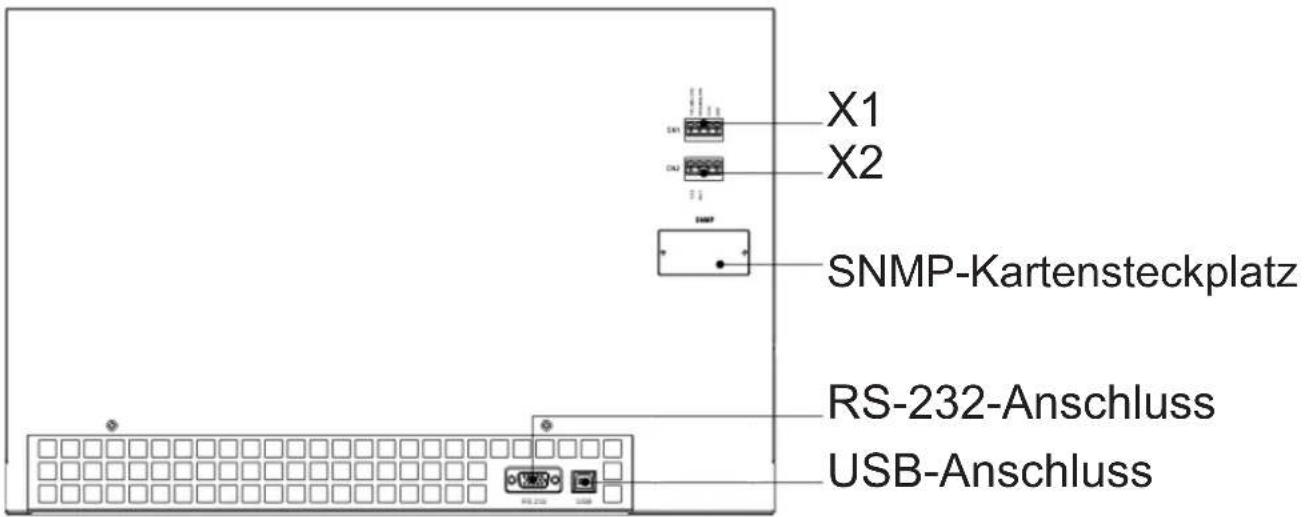

3.2.1 Schnittstelle und Kommunikation

These USV-Systeme sind mit verschiedenen Kommunikationsvorrichtungen ausgestellt. Siehe dazu Abschnitt 5. Schnittstelle und Kommunikation, um weitere Details zu erhalten.

Potenzialfreier Anschluss X1 (Optionales Thermostat für die Batterietemperaturkompensation)
2 Potenzialfreier Anschluss X2 (EPO)
SNMP-Steckplatz (Optionale WEBCARDLX-oder RELAYCARDSV-Karte)
4 RS-232-Anschluss
5 USB-Anschluss

3.2.2 Leistungsstufe/Modul

Jede Leistungsstufe bzw. jedes Modul enthalt einen Leistungsfaktorkorrektur-Gleichrichter, ein Batterieladegerat, einen Inverter und einen Regelkreis.

Nr.	Element Beschreibung
1	Gebäse	Luft tritt durch das Frontgitter ein und entweicht an der Rückseite des Modus. Blockieren Sie die Lüftungsöffnung nicht.

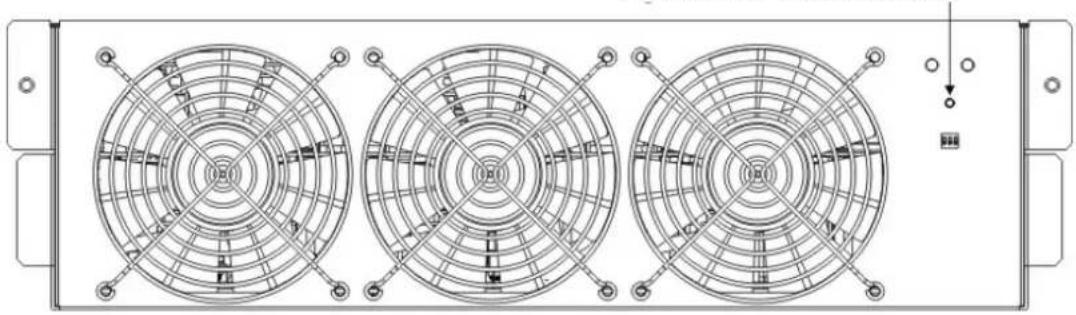

2	Phasenad-ressen-DIP-Schalter	Es sind drei DIP-Schalter für die Einstellung der Phasenadresse vorhanden. Im gleichen Schrank MUSS jeder Leistungsstufen-ID exklusiv sein. Siehe Tabelle 3.1 Leistungsstufen-ID, um weitere Informa-tionen zu erhalten.
3	Batterie-Starttaste	Wenn kein AC-Eingang verfügbar ist, betätigten Sie diese Taste, um den Batteriebetrieb der USV einzus-chalten.
4	FEHLER-LED	EIN Die Leistungsstufe befindet sich im Fehlerzustand.
		EIN/AUS 0,5 Sek. Die Leistungsstufen-IDs liegen im Konflikt.
5	BETRIEBS-LED	EIN Die Leistungsstufe funktioniert normalerweise als eine sekundäre Stufe.
		EIN/AUS 0,5 Sek. Die Leistungsstufe funktioniert normalerweise als eine primäre Stufe.
		EIN/AUS 0,15 Sek. Die CAN-Bus-Kommunikation funktioniert nicht.

3. Installation und Einrichtung

3.3 Rückplattenansicht

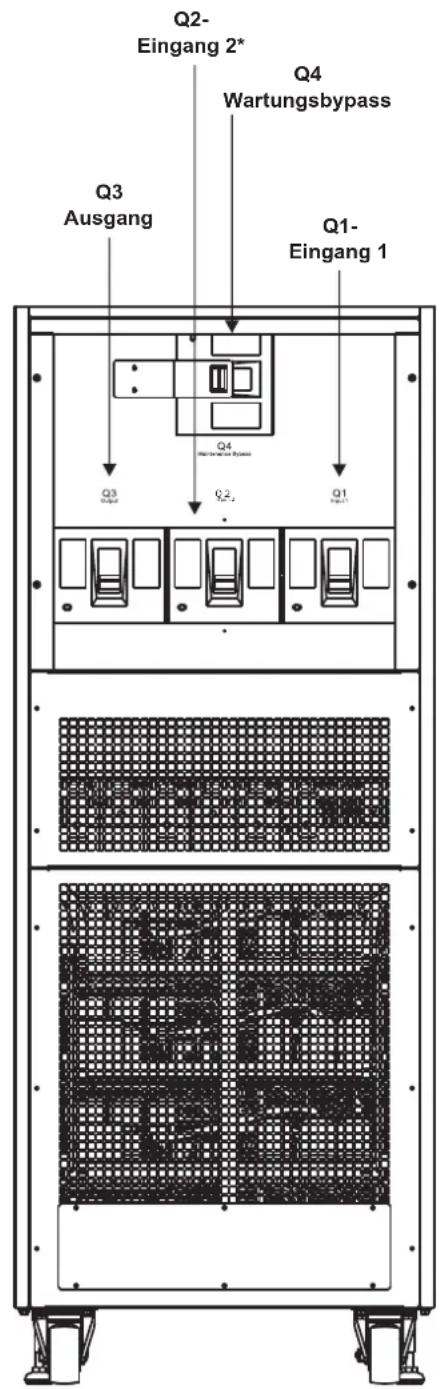

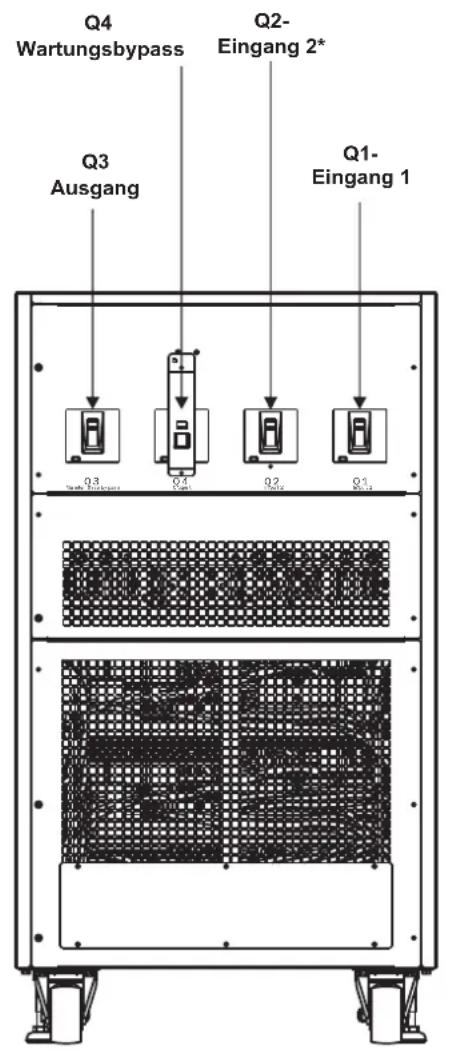

Es befo indn s hre Uterberer auf der Rkpatte der USV. Es sind ach Modelle mit eem sekundaren AC-Eingang (Q2) verfugbar. Die geeigten Unterbrecher sind Q1-Eingang 1, Q2-Eingang 2^* , Q3-Eingang und Q4-Wartungsbypass.

100 KVA / 120 KVA 160 KVA 1200KVA /200KVA100KVA /1

3. Installation und Einrichtung

3.4 Anschlussklemmenansicht

100 KVA / 120 KVA 160 KVA / 200 KVA

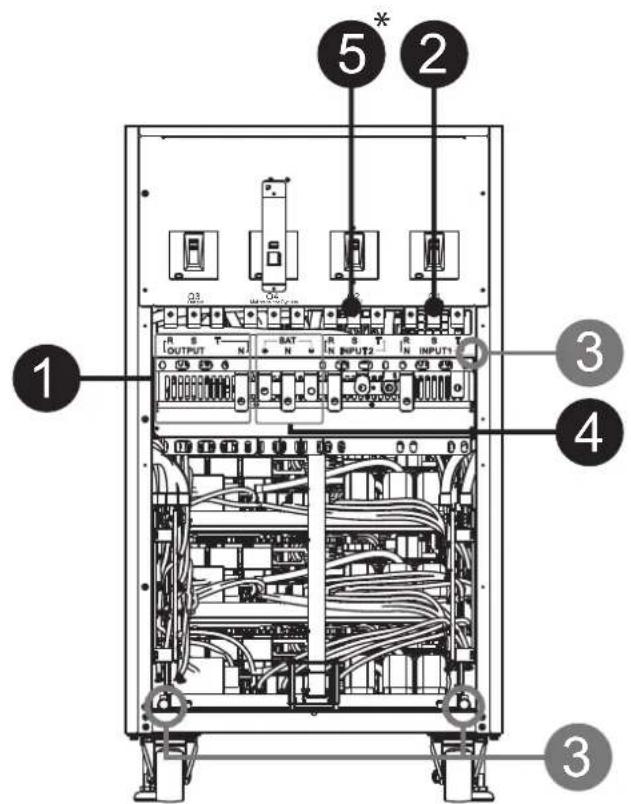

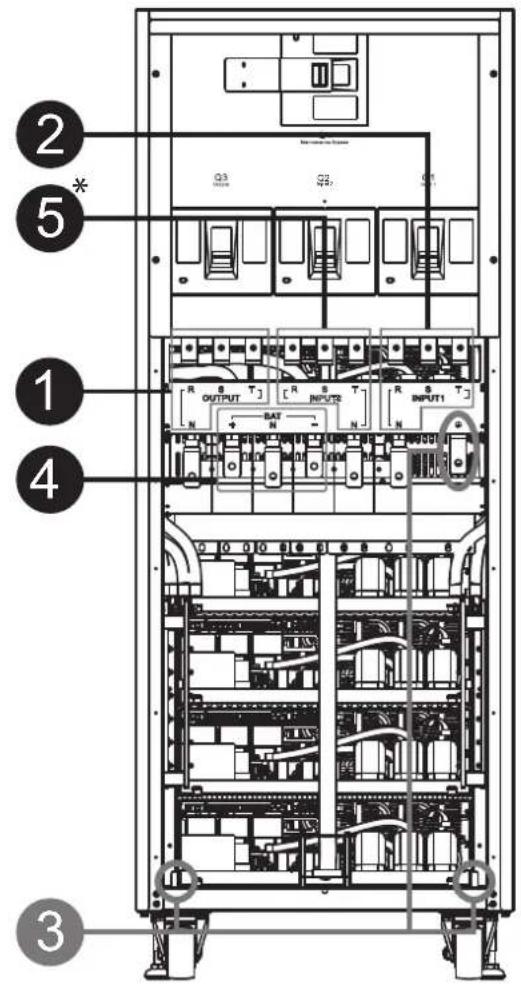

Nr.	Element Funktion Beschreibung
1	Ausgangsblock Verbindet mit den	kritischen Lasten Enthalt die Klemmen R, S, T und Neutral.
2	Haupteingangsblock Verbindet mit der Haupt-AC-Quelle Enthalt die Klemmen	R, S, T und Neutral.
3	Erdung Für die Erdung der USV.	Enthält eine Erdungsklemme.
4	Batterieeingangsblock	Verbindet mit einem externen Batterieschrank	Enthält: Positive (+), Negative (-) und Neutral (N) Klemmen.
5*	Zweiter Eingangsblock	Verbindung mit zweiter AC-Quelle herstellen	Enthält die Klemmen R, S, T und Neutral.

• Block für zweiten AC-Eingang nur bei Modellen mit zweitem AC-Eingang mit dem Zusammenhang „KXD" anwendbar.

3. Installation und Einrichtung

3.5 Einzelne USV-Installation

Einbau und Verkabelung haben nach VDE-Bestimmungen und der Vorschrift der ortlichen Stromversorgungsunternehmen zu erfolgen Die folgenden Schritte müssen von einem qualifizierten Elektriker durchgeführt werden:

1) Stellen Sie sichere, dass die Hauptleitungen und Unterbrecher im Gebäude den richtigen Strom für die eingestufte USV-Kapazität liefern, um Elektroschocks oder Brandgefahren zu vermeiden.

Hinweis: Verwenden Sie nicht die Wandsteckdose als Stromquelle für die USV, da sein eingestufter Strom geringer ist als der maximale Eingangsstrom des USV-Systems. Die Steckdose konnte ansonsten kurzgeschlossen und zerstört werden.

2) Schalten Sie vor der Installation die Hauptleitungen im Gebäude aus.
3) Schalten Sie alle verbundenen Geräte aus, bevor Sie mit der USV herstellen.
4) Bereiten Sie die Stromkabel gemäß Tabelle 3.2 vor. Siehe Tabelle 3.3 für die Grübe der USV-Eingangssunterbrecher und Tabelle 3.4 die Grübe von Batterieschrank-Batterien und -Unterbrecher.

Warnhinweis:

• Bevor Sie Kabel anschlieben, stellen Sie safer, dass der AC-Eingangs- und der Batteriestrom vollig abgeschaltet sind.

Tabelle 3.2 Stromkabel

Model	Stromkabel (mm2 und AWG)
	Eingang(Ph) Ausgang(Ph) Neutral Batterie Erdung
100 KVA	70 mm2(2/0 AWG)	70 mm2(2/0 AWG)	70 mm2(2/0 AWG)	150 mm2(300 MCM)	70 mm2(2/0 AWG)
120 KVA	95 mm2(3/0 AWG)	95 mm2(3/0 AWG)	95 mm2(3/0 AWG)	240 mm2(500 MCM)	95 mm2(3/0 AWG)
160 KVA	150 mm2(300 MCM)	150 mm2(300 MCM)	150 mm2(300 MCM)	120 mm2x 2(4/0 AWG x 2)	150 mm2(300 MCM)
200 KVA	185 mm2(400 MCM)	185 mm2(400 MCM)	185 mm2(400 MCM)	185 mm2x 2(400 MCM x 2)	185 mm2(400 MCM)

3. Installation und Einrichtung

Tabelle 3.3 UVS-Eingangssunterbrecher

Modell (Seriennummer) Unterbrecher-Größe
S3M100KX, S3M100KXD (AG-6100) 200 A,	3 Pole
S3M120KX, S3M120KXD (AG-6120) 250 A,	3 Pole
S3M160KX, S3M160KXD (AG-6160) 400 A,	3 Pole
S3M200KX, S3M200KXD (AG-6200) 400 A,	3 Pole

Tabelle 3.4 Batterieschrank-Batterien und -Unterbrecher

Modell Batterien enthalten Batteriegroße		und -anzahl Unterbrecher-Größ
BP480V100	300 A, 3 Role	100 Ah x 40 400 A, 3 Pole
BP480V65 65 Ah x 40
BP480V40 40 Ah x 40	200 A, 3 Pole
BP480V100-NIB	Entwickelt für) 65Ah x 40 3	(Entwickelt für) 100 Ah x 40 400 A, 3 Pole
BP480V65-NIB (Entwickelt für) 65Ah x 40		00 A, 3 Pole
BP480V40-NIB (Entwickelt für) 40 Ah x 40 2		00 A, 3 Pole

Warnhinweis:

• Bevor Sie Kabel anschlieben, stellen Sie safer, dass der AC-Eingangs- und der Batteriestrom vollig abgeschaltet sind.
• Stellen Sie sichere, dass die Unterbrecher, input1-Unterbrecher, input1-Unterbrecher (Q1), input2-Unterbrecher (input2, Q2 nur auf Modellen mit zwei Eingängen), Ausgangsunterbrecher (Q3 @120K/160K/200K) Wartungsunterbrecher (Q4 @ 120K/160K/200K) und Batterieunterbrecher sich alle in der „OFF“-Position befinden. Als weitere Referenz siehe die USV-Rückplattenabbildungen in Abschnitt 3.3.
• Stellen Sie safer, dass sich der Wartungsbypass-Schalter in der „UPS“- (USV) Position befindet (bei 100.000).

5) Entfernen Sie die Klemmenblock-Abdeckung an der Rückplatte des USV. Verbinden Sie input1, (input2 nur bei USV-Modellen mit zwei Eingangen), Ausgangs- und Batteriekabel gemäß der auf dem Klemmenblock angegebenen Funktion. Stellen Sie safer, dass Sie die Massen-/Erdungskabel zuerst verbinden, wenn Sie eine Kabelverbindung herstellen. Trennen Sie die Massen-/Erdungskabel als letztes, wenn Sie Kabel trennen.

Hinweise:

• Stellen Sie sicher, dass die Kabel eng und sicher mit den Klemmen verbunden sind.
• Dieser Unterbrecher muss eine Leckstrom-Schutzfunktion haben.
  Fugen Sie auch einen Potenzialausgleichkabel zwischen der USV und den externen Batterieschranken hinzu.

6) Bringen Sie die Klemmenblock-Abdeckung an der Rückplatte der USV wieder an.

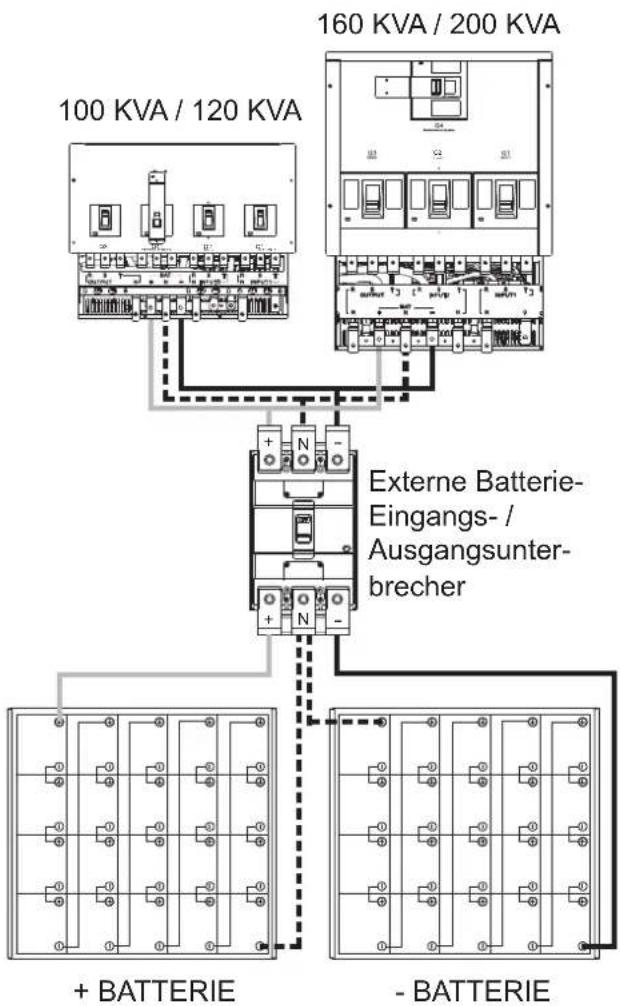

Warnhinweis:

• Stellen Sie sichere, dass ein DC-Unterbrecher oder eine andere Schutzvorrichtung zwischen der USV und dem externen Batteriepaket installiert ist.

Schalten Sie den Batterieunterbrecher vor der Installation aus.

Hinweis: Stellen Sie den Batteriepack-Unterbrecher auf die Position „OFF“, bevor Sie das Batteriepack installmenten.

• Achten Sie entsprechenden auf die Batterienennspannung, die auf dem Etikett angegeben ist. Wenn Sie die Zahlen auf dem Batteriepack ändern möhen, ändern Sie die Einstellung entsprechend. Die Verbindung mit der falschen Batteriespannung konnte die USV permanent beschädigen.
• Stellen Sie sichere, dass die Erdungsschutzverkabelung korrekt ist. Die Stromspezifikation, Farbe, Position, Verbindung und Leitungszuverlösigkeit der Kabel muss sorgfältig überprüft werden.
• Stellen Sie sichere, dass die Eingangs- und Ausgangsverkabelung korrekt ist. Die Stromspezifikation, Farbe, Position, Verbindung und Leitungszuverlösigkeit der Kabel muss sorgfältig überprüft werden. Stellen Sie sichere, dass L/N korrekt und nicht umgekehrt ist oder kurzgeschlossen ist.

3. Installation und Einrichtung

3.6 UVS-Installation für parallele Systeme

Warnhinweis:

Die eingehenden harmonischen Stromoberwellen werden im parallelen USV-Betrieb 3 % bis 4,5 % betragen.
- Für alle zwei USV-Systeme werden zwei parallele Bausätze benötigt.

3.6.1 Eingangs- und Ausgangsverkabelung

1. Wenn Sie das Parallelsystem installieren, muss die Länge der Eingangskabel (R, S, T, N) in einer USV具有良好 den Eingangskabeln der anderen USV sein. Ebenso muss auch die Länge der Ausgangskabel (R, S, T, N)具有良好 sein. Anderfalls führt dies zu unsymmetrischem Strom auf der Ausgangslast.

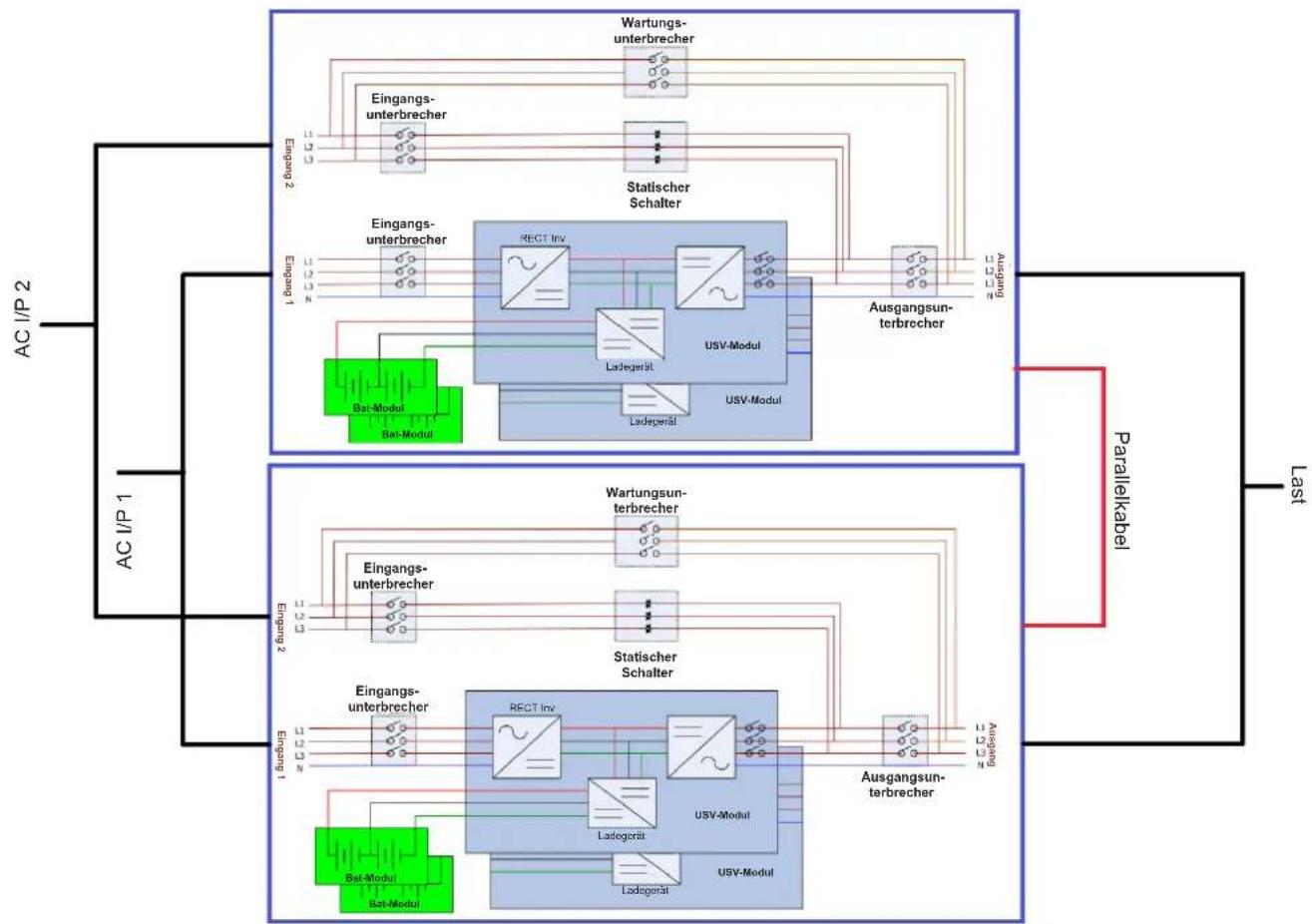

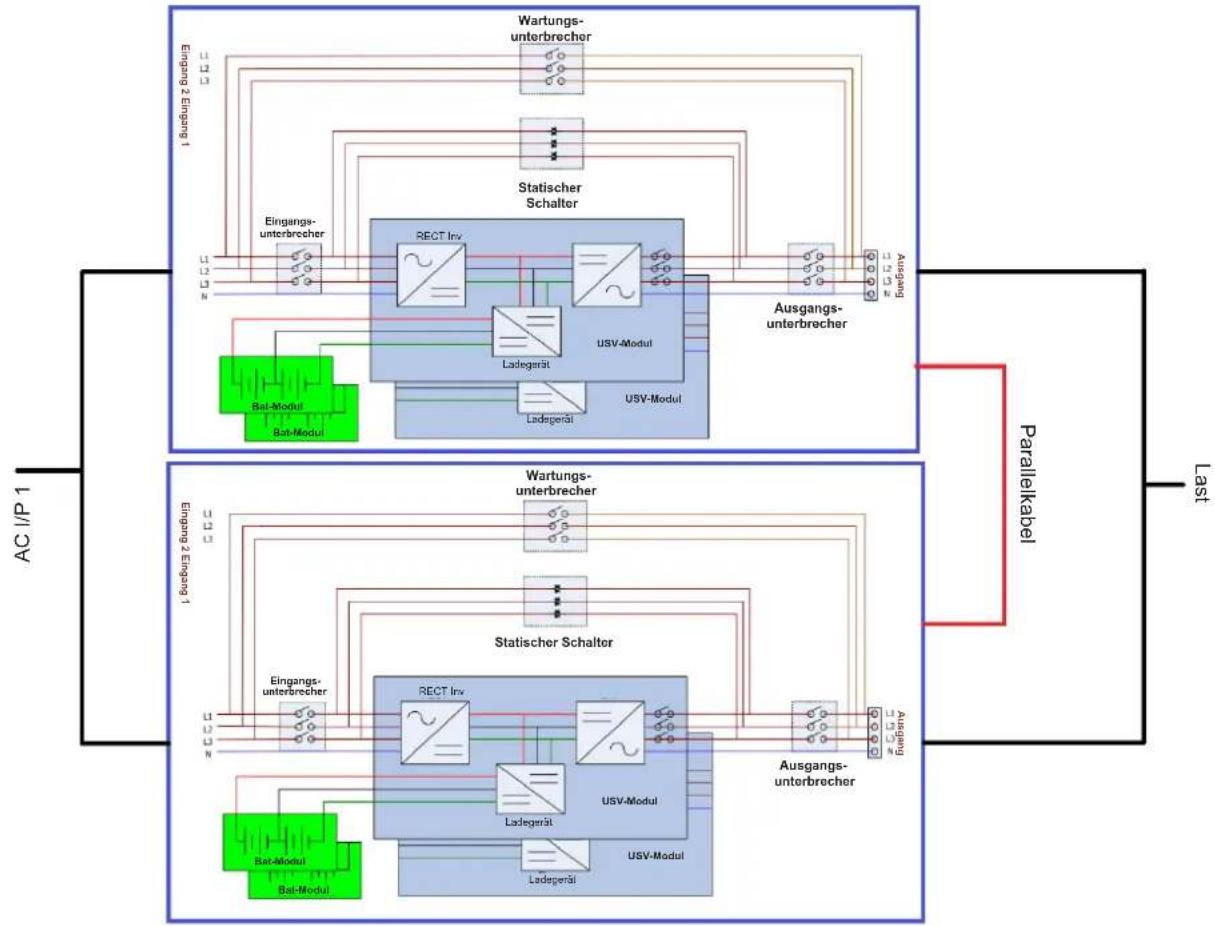

Abbildung 3.6 Einfache Eingangsverkabelung in parallelem System

3. Installation und Einrichtung

Abbildung 3.7 Für dualen Eingang Modelle in parallelem System

3. Installation und Einrichtung

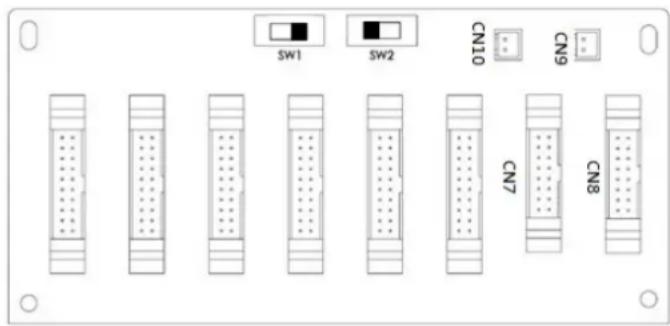

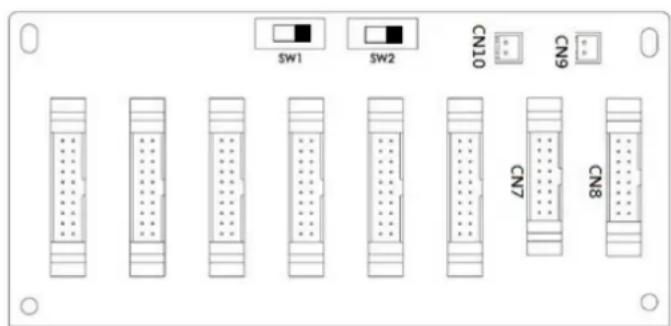

3.6.2 Parallele Platineneinstellungen

3.6.2.1 Parallele Platine von USV 1 konfigurieren

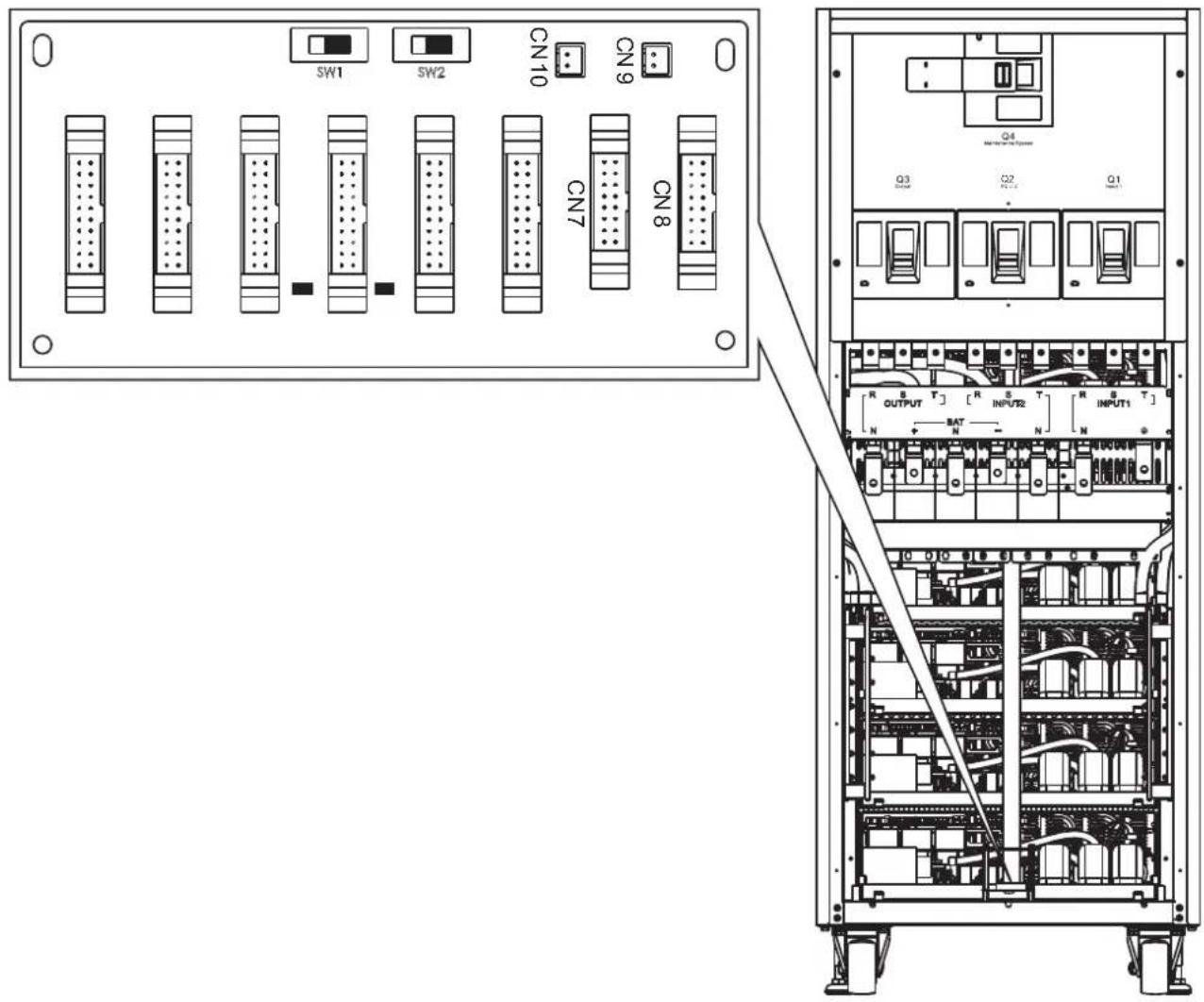

1. Setzen Sie SW2 auf der der parallelen Platine der USV 1 zur rechten Seite.

Abbildung 3.8 SW2-Position auf USV 1 (Standardeinstellung)

3. Installation und Einrichtung

3.6.2.2 Parallele Platine von UVS 2 konfigurieren

1. Setzen Sie SW2 auf der der parallelen Platine der USV 1 zur linken Seite.

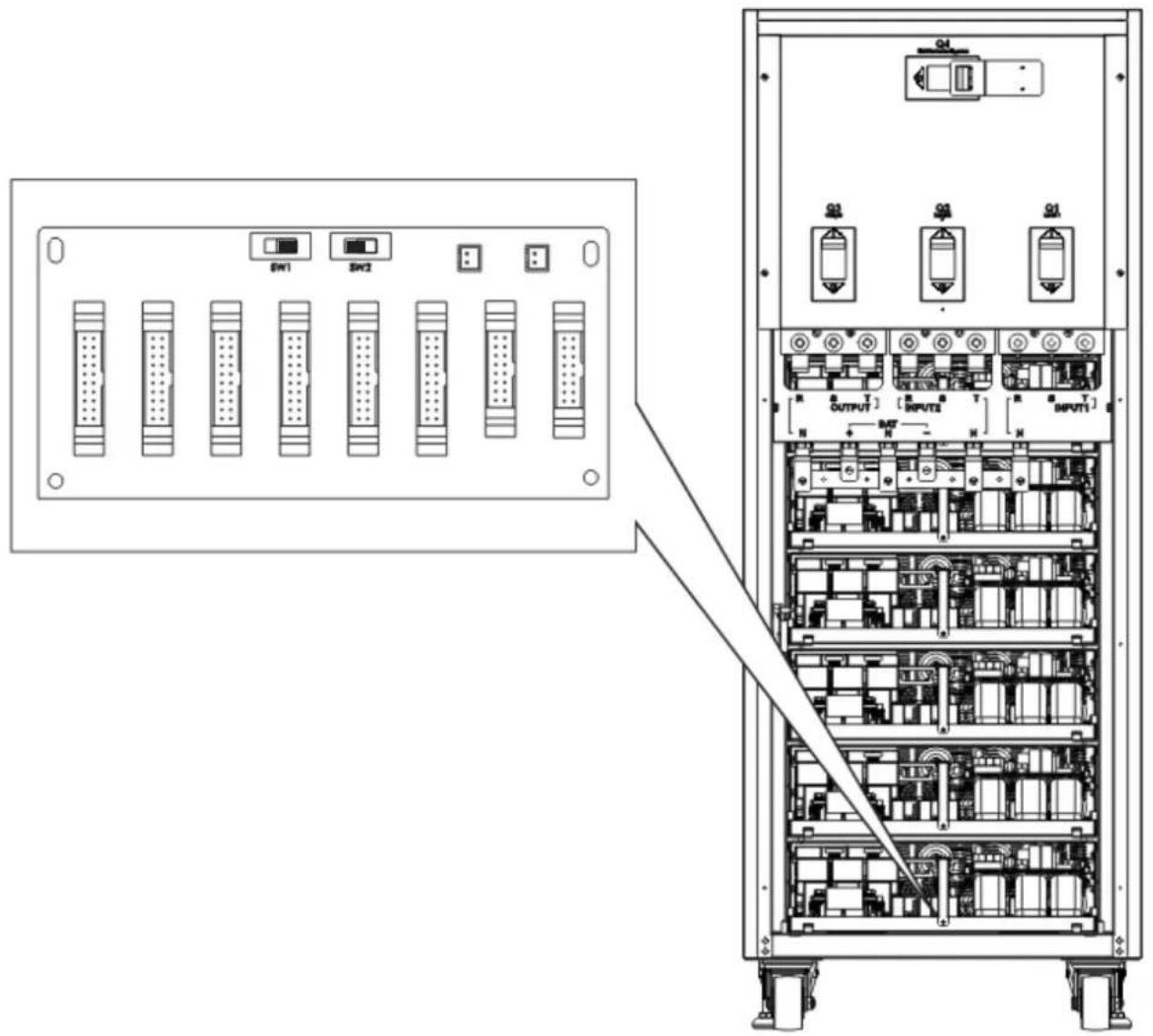

Abbildung 3.9 SW2-Position auf USV 2

3. Installation und Einrichtung

3.6.3 Parallele Funktionseinstellung

1. Folgen Sie für die Eingangs- und Ausgangsverkabelung der Anleitung in Abschnitt 3.6.1.
2. Folgen Sie für die Einstellung der parallelen Platine der Anleitung in Abschnitt 3.6.2.

Bestätigen Sie, dass zu dem Zeitpunkt kein Strom an einer der USV anliegt.

Wenn Sie die beiden Schritte oben und die Batteriekonfiguration richtig abgeschlossen haben, fahren Sie mit den folgenden Schritten fort.

1. Verbinden Sie kein Parallelkabel, bis Sie informiert werden.

2. Stellen Sie die Eingangssunterbrecher (Q1) der beiden USV-Systeme auf die „ON“-Position. Stellen Sie sichere, dass die Ausgangsunterbrecher (Q3) beider USV-Systeme in der „OFF“-Position bleiben.

3. Schalten Sie den Batterieunterbrecher ein.
4. Schalten Sie den Unterbrecher der externen AC-Stromquelle ein, um die AC-Eingangsquelle auf beiden USV-Systeme anzuwenden.
5. Warten Sie, bis die Stromzyklen abgeschlossen sind. Fahren Sie mit der Einstellung von USV 1 fort.

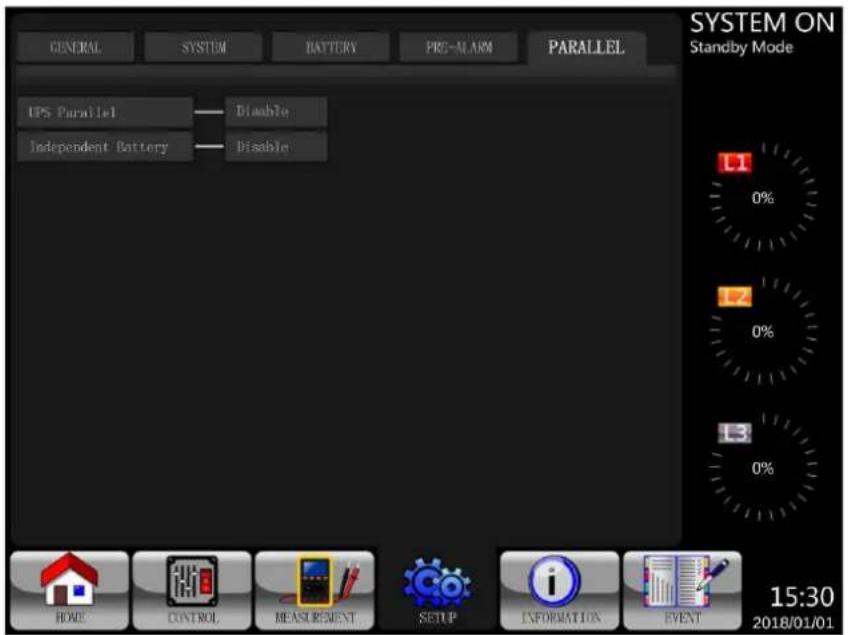

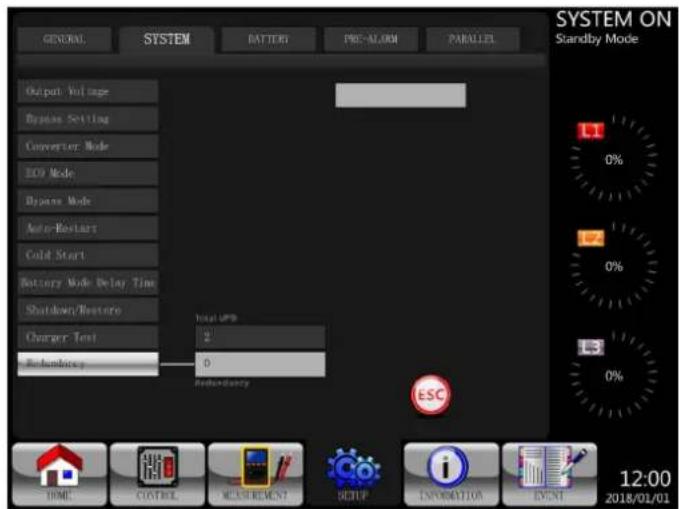

6. Verwenden Sie das LCD-Panel auf USV 1, um die Parallelfunktion einzurichten. Gehen Sie in das „PARALLEL“-Menu auf der „SETUP“-Seite (siehe Abschnitt 4.2.5.5 Einrichtung - Paralleler Bildschirm, um weitere Informationen zu erhalten).
7. Aktivieren Sie die Funktion „UPS Parallel“ von USV 1 (ignorieren Sie die Warning „Parallel UPS Cable Loose“).
8. Wahlen Sie die Batteriekonfiguration als „unabhängig“ oder „gangig“ je nach Ihrer Präferenz.
9. Um ihre Einstellungen zu speichern, wahren Sie das Symbol „Einstellung speichern" im Bildschirm „General" der „SETUP"-Seite aus.
10. Fahren Sie mit der Einstellung von USV 1 fort.
11. Richten Sie die Parallelfunktion über das LCD-Panel an USV 2 ein. Gehen Sie in das „PARALLEL“-Menu auf der „SETUP“-Seite (siehe Abschnitt 4.2.5.5 Einrichtung - Paralleler Bildschirm, um weitere Informationen zu erhalten).
12. Aktivieren Sie die Funktion „UPS Parallel" von USV 1 (ignorieren Sie die Warnung „Parallel UPS Cable Loose").
13. Wahlen Sie die Batteriekonfiguration als „unabhängig" oder „gängig" je nach ihrer Präferenz.
14. Um ihre Einstellungen zu speichern, wahlen Sie das Symbol „Einstellung speichern" im Bildschirm „General" der „SETUP"-Seite aus.
15. Schalten Sie den Unterbrecher der externen AC-Quelle aus und warten Sie, bis beide USV-Systeme vollständig heruntergefahren sind.
16. Schalten Sie die Batterieunterbrecher ab.

3.6.4 Parallele Kabelverbindung

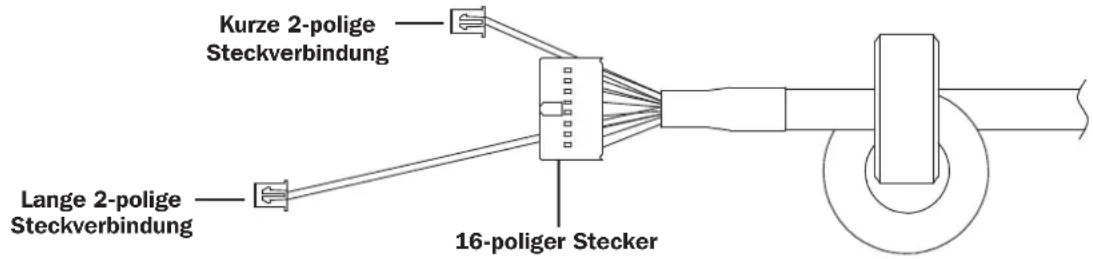

An den Enden≦es Parallelkabels befinden sich drei Anschlasse: ein 16-poliger Stecker und zwei 2-polige Stecker.

Hinweise:

• Für 100K und 120K USV mit einer parallelen Platine: Verbinden Sie den 16-poligen Stecker mit der kurzen 2-poligen Steckverbindung.
• Für 160K und 200K USV mit zwei parallelen Platinen: Verbinden Sie den 16-poligen Stecker und die kurze 2-polige Steckverbindung mit der Grundplatine. Verbinden Sie dann die lange 2-polige Steckverbindung mit der oberen Platine.
• Wenn die 2-Stifte-Verbindung versehentlich getrennt wird, gibt die USV eine Fehlermeldung aus „Warning! Parallel UPS Cable Loose". Stecken Sie den 16-Stifte-Steckverbinder in CN7 und den 2-Stifte-Steckverbinder in CN10 der parallelen Platine von USV 1 ein. Verbinden Sie das andere Ende des Parallelkabels mit der Parallelplatine von USV2, stecken wieder den 16-Stifte-Steckverbinder in CN7 und den 2-Stifte-Steckverbinder in CN10 ein.

Abbildung 3.10 UPS 1 Parallele Platine Abbildung 3.11 UPS 2 Parallele Platine

3. Installation und Einrichtung

Warnhinweis:

Fehlerhafte parallele Kabelverbindungen führen zu abnormalen Vorgängen. Überprüfen Sie jeder Schritt, während Sie die Parallelkabel n jeder USV verbinden.

Bestätigen Sie, dass zu dem Zeitpunkt kein Strom an einer der USV anliegt.

3.6.5 Einsatzvorgang des Parallelsystems

1. Stellen Sie sicher, dass Sie den Abschnitten 3.6.1 bis 3.6.4 richtig folgen.
2. Bestätigen Sie, dass der Eingangs- und der Ausgangsunterbrecher jeder USV eingeschaltet wurden.
3. Schalten Sie den Batterieunterbrecher EIN.
4. Schalten Sie den Unterbrecher der externen AC-Stromquelle EIN, um die AC-Eingangsquelle auf beiden USV-Systeme anzuwenden.
5. Achten Sie auf abnormale Ereignismeldungen auf dem LCD-Display (siehe Abschnitt 4.2.7 Ereignisbildschirm, um weitere Informationen zu erhalten).
6. Schalten Sie die USV EIN, indem Sie die Haupttaste auf der Vorderplatte der USV drücken, ober über die Steuerungsseite auf dem LCD-Panel (siehe Abschnitt 4.2.3 Steuerungsbildschirm, um weitere Informationen zu erhalten).

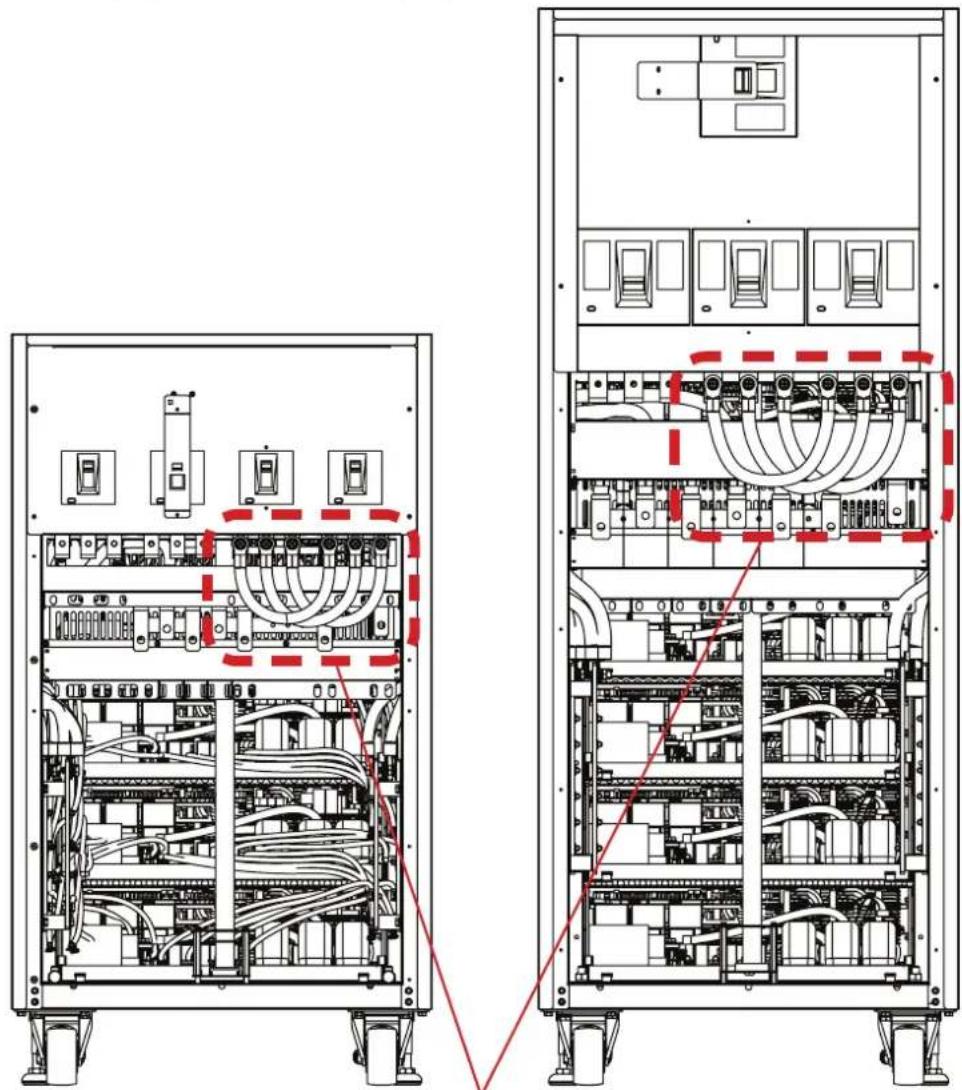

3.7 Installation mit zwei Wechselstromeingängen

USV-Modele mit zwei Wechselstromeingängen (oder mit dem Zusammenhang „KXD“) sind standardmäßig auf eine Konfiguration mit einem Wechselstromeingang eingestellt, indem drei Kurzschlussbrücken zwischen Wechselstromeingang 1 und Wechselstromeingang 2 platziert werden. Wenn Sie die „KXD“-Modelle mit zwei Wechselstromkonfigurationen betrieben möchten, entfern den Sie diese drei Brücken und verdrahten Sie Wechselstromeingang 1 und Wechselstromeingang 2 entspruchend.

Brücken bei Modellen mit zwei Wechselstromeingängen, KXD".

4. Bedienfeld und LCD-Betrieb

4.1 Beschreibung des Bedienfelds

Das Bedienfeld und der Display-Bildschirm befinden sich auf der USV-Vorderplatte. Diese Schnittstelle überwacht alle gemessenen Parameter, den USV-Status. Batteriestatus und Alarme. Die Kontrollschnittstelle ist in vier Abschnittte unterteilt: (1) LCD-Panel, (2) LED-Anzeigen, (3) Haupt taste und (4) Hörbarer Alarm. Siehe Abbildung 4.1.

LCD-Panel: Grafische Anzeige und alle gemessenen Parameter.
2 LED-Anzeigen: Siehe Tabelle 4.1.
3 Haupttaste: Siehe Tabelle 4.2.
4 Akustischer Alarm: Siehe Tabelle 4.3.

Tabelle 4.1: LED-Anzeigen

LED Farbe Status	Definition
LINE (LEITUNG) Grün		Ein Eingangsquelle ist normal.
		Blinkt Eingangsquelle ist异常.
		Aus Keine Eingangsquelle
BYPASS (BYPASS)	Gelb	Ein Last auf Bypass.
		Blinkt Eingangsquelle ist异常.
		Aus Bypass nicht im Betrieb.
LOAD (LAST) Grün		Ein Es gibt einen Stromausgang für die Last.
		Aus Es gibt keinem Stromausgang für die Last.
INV (INV) Grün		Ein Last auf Wechselrichtern.
		Aus Wechselrichter nicht im Betrieb (außer im ECO-Modus).
BATTERY (BATTERIE)	Rot	Ein Last auf Batterie.
		Blinkt Niedriger Batteriestand
		Aus Batteriekomvertier ist normal und die Batterie{ländt.
FAULT/ALARM (FEHLER/ALARM)	Rot	Ein USV-Fehler.
		Blinkt USV-Alarm.
		Aus Normal.

Tabelle 4.2: Haupttaste

Steuerungstaste	Beschreibung
Strom Ein/Aus	USV einschalten oder USV ausschalten (2 Sekunden halten).

Tabelle 4.3: Akustischer Alarm

USV-Verbindung	Beschreibung
Strom Ein/Aus	Der Summer ertönt alle 2 Sekunden.
Bypass-Modus	Summer ertönt einzel pro Minute.
Batteriemodus	Summer ertönt alle 2 Sekunden.
Niedriger Batteri-estand	Summer ertönt alle 0,5 Sekunden.
USV-Alarm	Summer ertönt einzel pro Sekunde.
USV-Fehler Summer ertönt durchgängig

4. Bedienfeld und LCD-Betrieb

4.2 LCD-Bildschirmbeschreibung

4.2.1 Anfangsbildschirm

Beim Einsatz wird die USV den POST (Power-On Self-Test) ausfuhren. Der Anfangsbildschirm (unter abgebildet) wird etwa 5 Sekunden lang angezeigt.

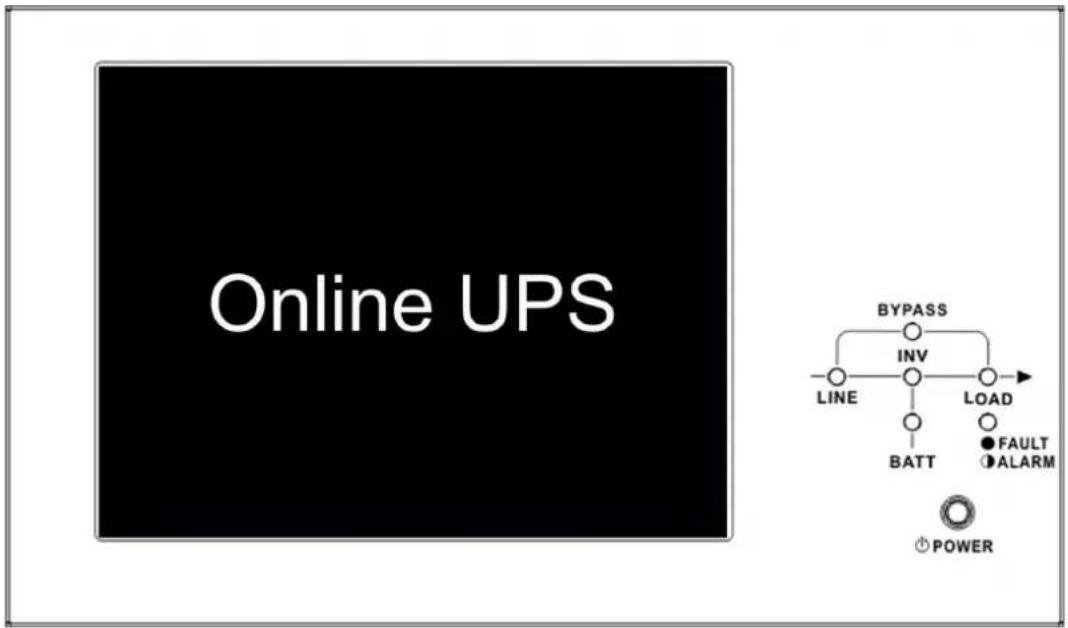

Abbildung 4.2 Anfangsbildschirm

4.2.2 Hauptbildschirm

Nach der Initialisierung erscheint der Hauptbildschirm.

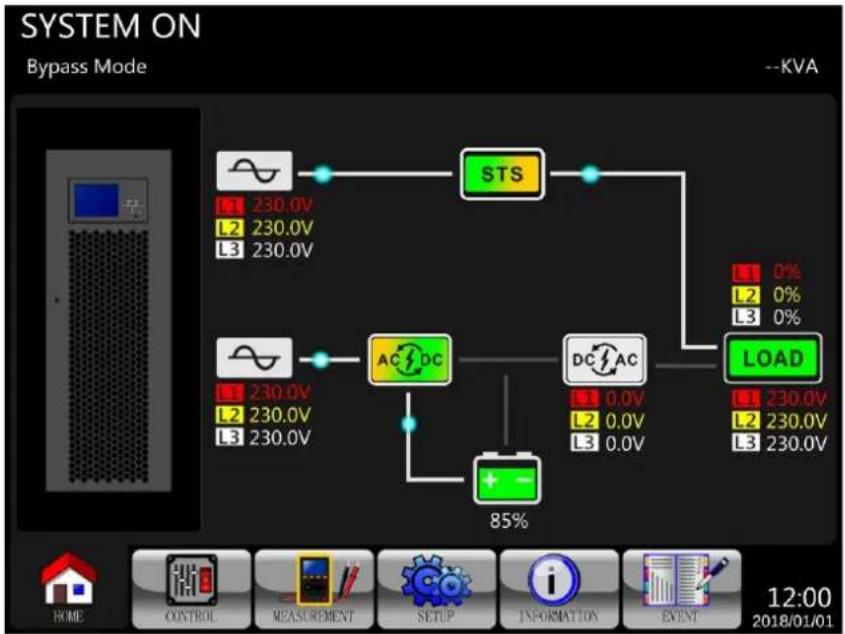

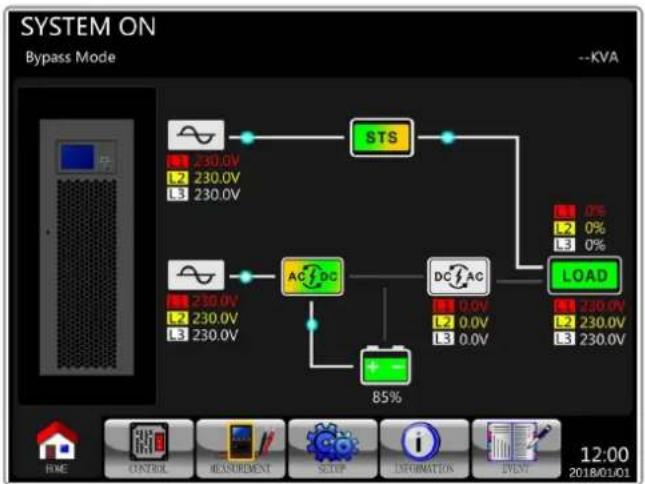

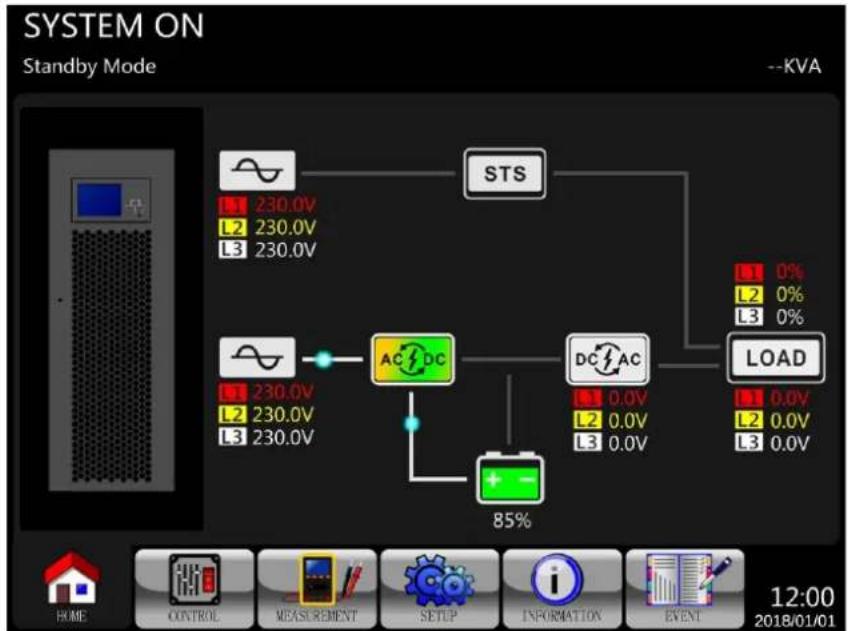

Abbildung 4.3 Hauptbildschirm

Der Hauptbildschirm ist in sechs Abschnittene unterteilt.

USV-Betriebsmodus: Zeigt den aktuellen Betriebsmodus und Status der USV an.

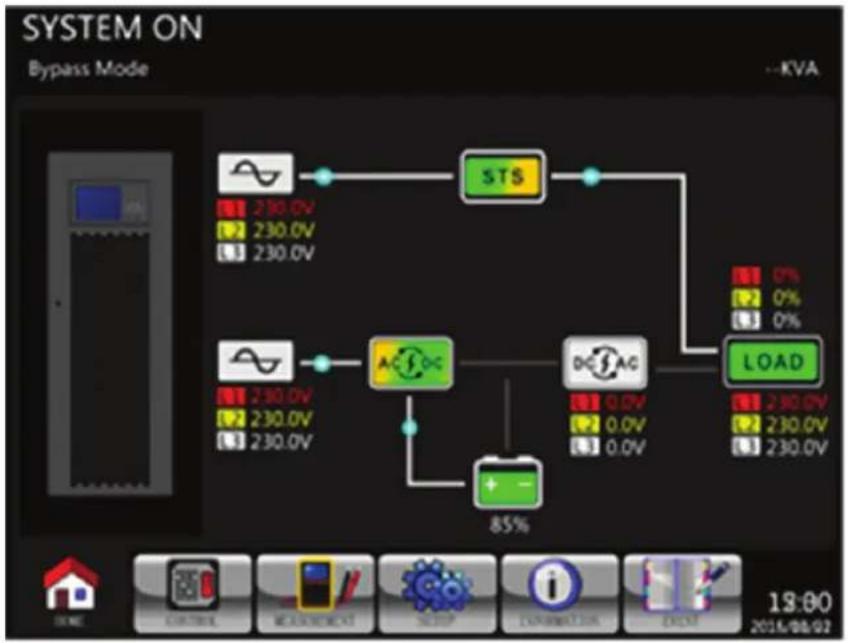

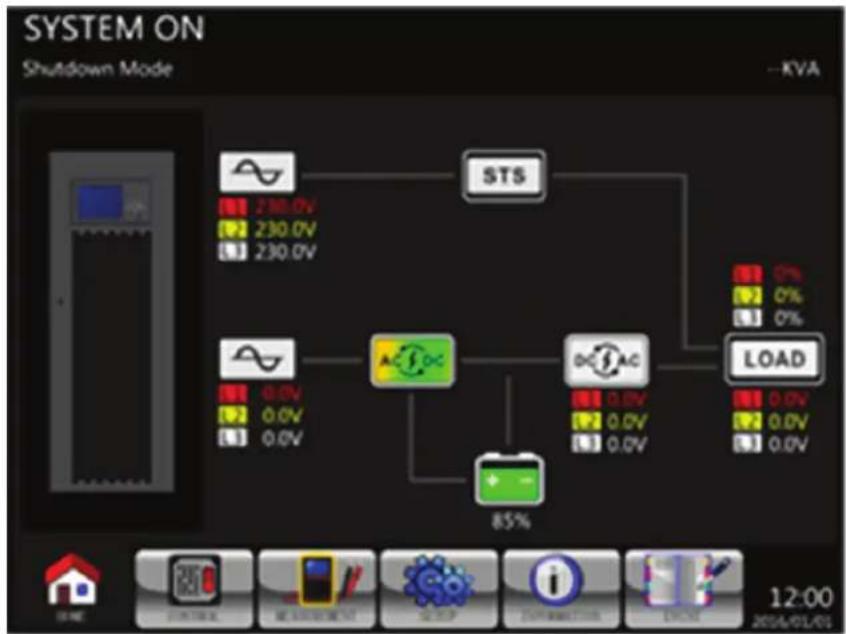

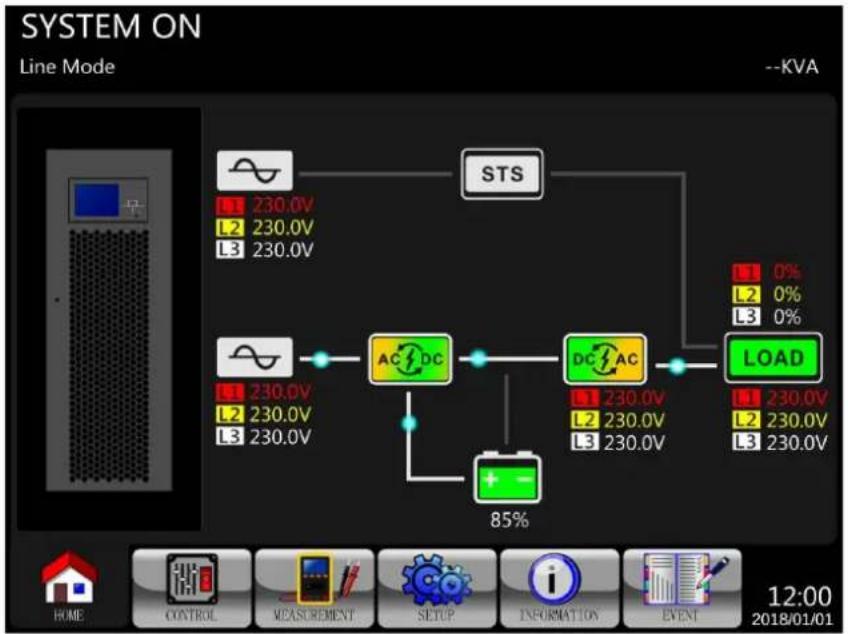

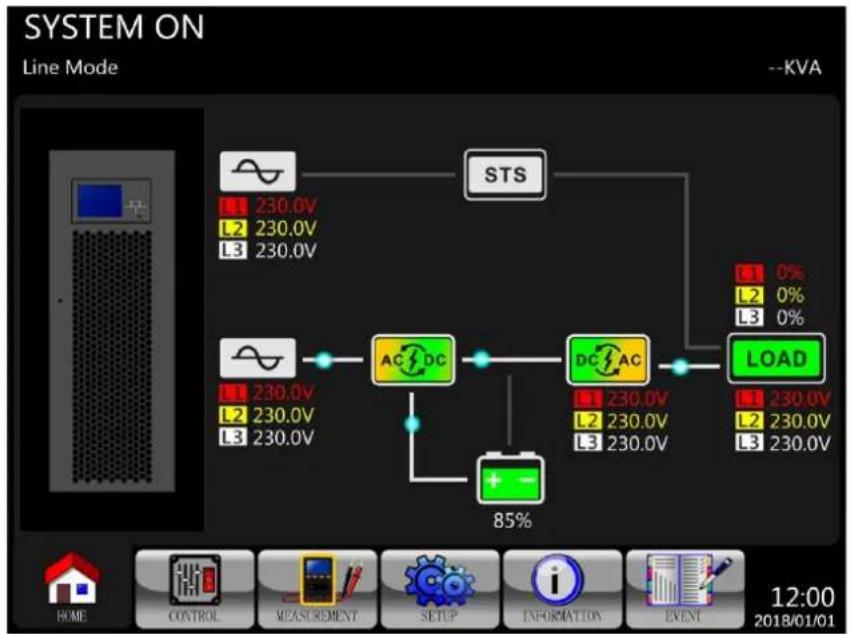

USV-Flussdiagramm: Zeigt das aktuelle Flussdiagramm und Messdaten an.
3 Hauptmenü: Tippen Sie auf jeder Symbol, um das Untermenü aufzurufen. Siehe Abbildung 4.4 für Menübaum.

Abbildung 4.4 Menübaum

4 USV-Nennleistung: Zeigt die Nennleistung der USV an.
Datum und Zeit: Zeigt aktuelles Datum und Zeit an.

4. Bedienfeld und LCD-Betrieb

USV-Status: Die Beschreibung jedes Symbols und seine Beschreibung sind gelistet als:

Symbol USV-Status LED-Status
	USV lauft im Standby-Modu oder Abschaltmodus. LAST - Aus
	UPS lauft im Netzmodus oder Konvertermodus. NETZ, INV und LAST - Ein
	USV lauft im Bypass-Modus oder ECO-Modus. NETZ, BYPASS und LAST - Ein
	USV lauft im Batteriemodus oder Batterietestmodus. BATT, INV und LAST - Ein
	USV-Betrieb im Fehlermodus. FEHLER - Ein oder Blinken (Alarm)

4.2.3 Kontrollbildschirm

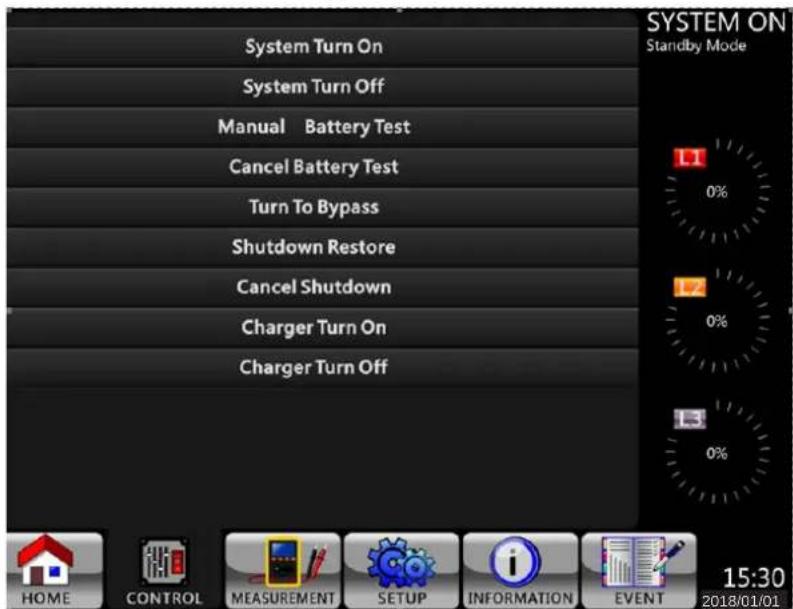

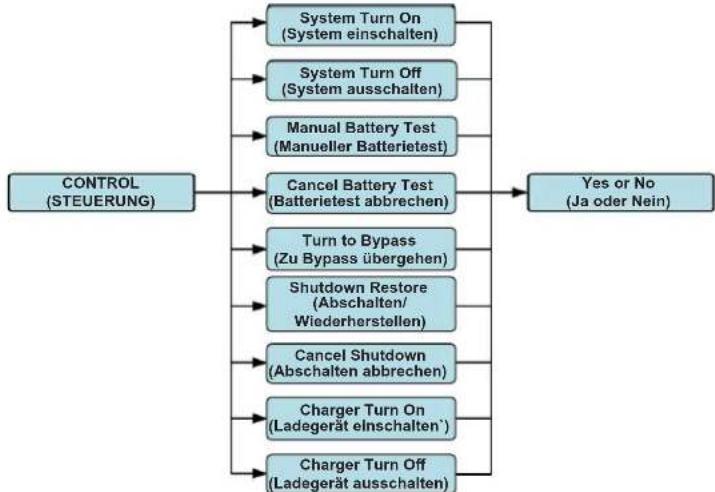

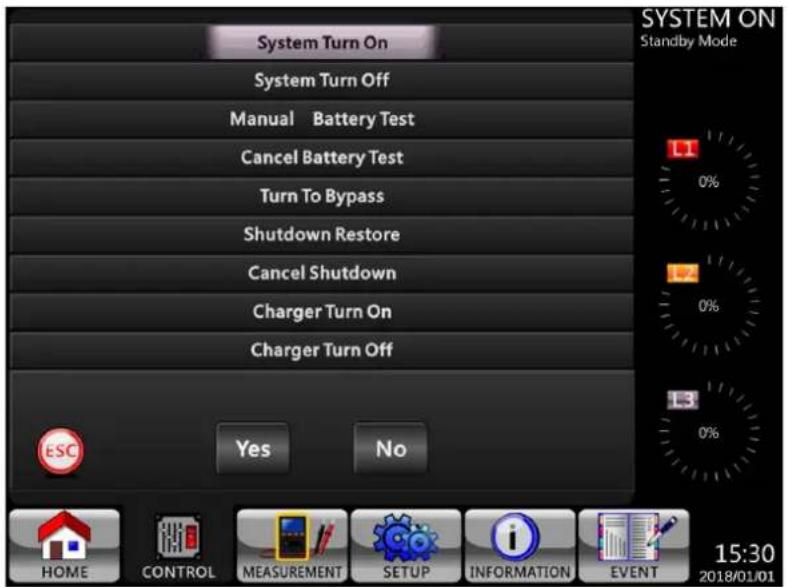

Tippen Sie auf das Untermenü aufzurufen (wie in Abbildung 4.5 und 4.6 gezeichnet).

Abbildung 4.5 Kontrollbildschirm

Abbildung 4.6 Steuerungsmenu

4. Bedienfeld und LCD-Betrieb

Tippen Sie direkt auf eine Option. Der Bestätigungsbildschirm wird sich offen. Tippen Sie auf Yes, um den Befehl zu bestätigen oder No den Befehl abzubrechen.

Abbildung 4.7 Bestätigungsbildschirm

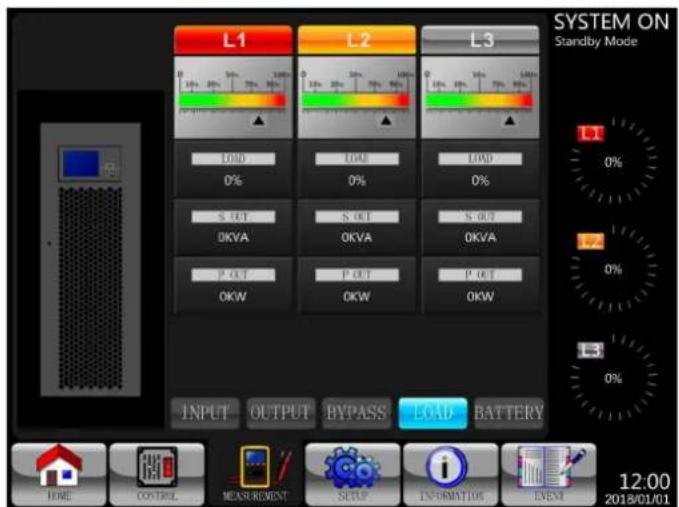

4.2.4. Messbildschirm

Tippen Sie auf um das Messungsuntermenu aufzurufen. Sie konnen Eingang, Ausgang, Bypass, Last oder Batterie auswahlen, um jeder detailierten Status zu überwachen. Siehe Abbildungen 4.8 und 4.9.

Abbildung 4.8 Messungsmenu

4. Bedienfeld und LCD-Betrieb

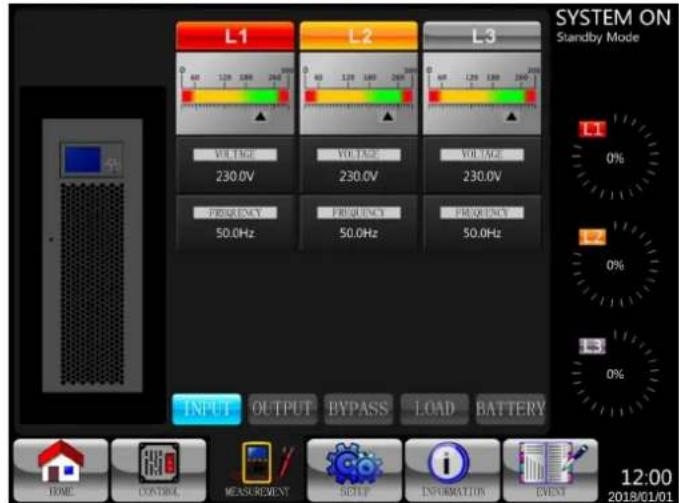

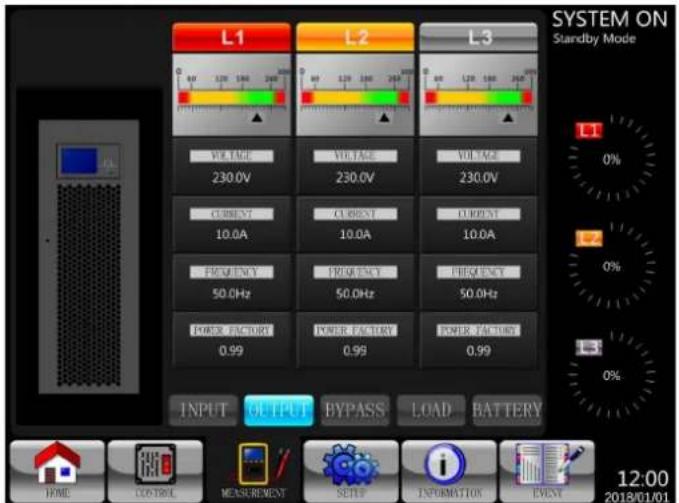

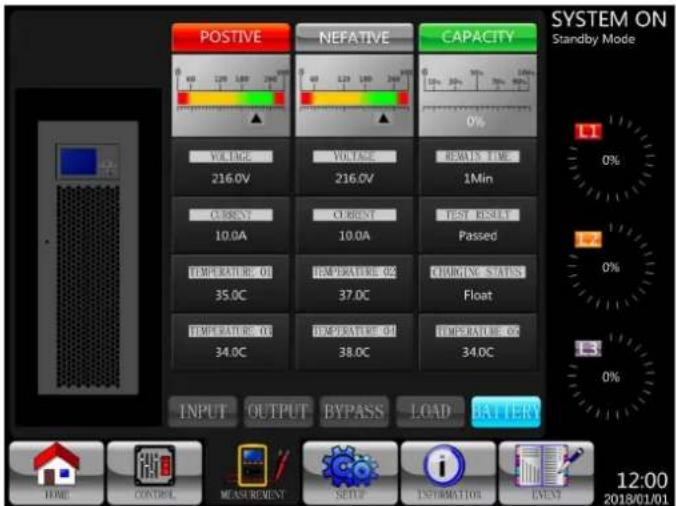

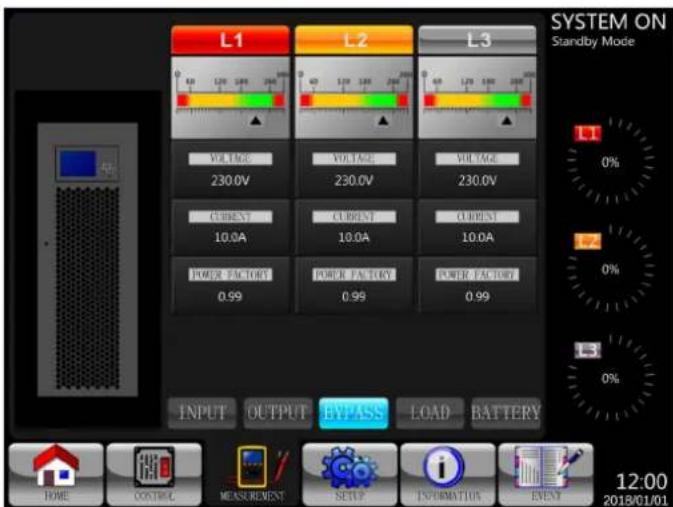

Abbildung 4.9 Messungsbildschirme: INPUT (EINGANG), OUTPUT (AUSGANG), BYPASS (BYPASS), LOAD (LAST) y BATTERY (BATTERIE)

4. Bedienfeld und LCD-Betrieb

Tabelle 4.4: Messungsartikel

Untermenü	Artikel Erklärung
Input (Eingang)	L-N-Spannung (V) Eingangsgasphasenspannung (L1, L2, L3). Einheiten: 0,1 V.
	Frequenz (Hz) Eingangsfrequency (L1, L2, L3). Einheiten: 0,1 Hz.
Output (Ausgang)	L-N-Spannung (V) Ausgangsgasphasenspannung (L1, L2, L3). Einheiten: 0,1 V.
	L-N-Stromstärke (A) Ausgangsgasphasenstromstärke (L1, L2, L3). Einheiten: 0,1 A.*
	Frequenz (Hz) Ausgangsfrequency (L1, L2, L3). Einheiten: 0,1 Hz.
	Leistungsfaktor Ausgangsleistungsfaktor (L1, L2, L3).
Bypass (Bypass)	L-N-Spannung (V) Bypass phasenspannung (L1, L2, L3). Einheiten: 0,1 V.
	Frequenz (Hz) Bypassfrequenz (L1, L2, L3). Einheiten: 0,1 Hz.
	Leistungsfaktor Bypassstörstärkefaktor (L1, L2, L3).
Load (Last)	Sout (kVA) Scheinleitung. Einheiten: 0,1 kVA.
	Pout (kW) Wirkleistung. Einheiten: 0,1 kW.
	Laststufe (%) Der Prozentsatz von verbundenen Lasten. Einheiten: 1 %.
Battery (Batterie)	Positive Spannung (V) Positive Batteriespannung. Einheiten: 0,1 V.
	Negative Spannung (V) Negative Batteriespannung Einheiten: 0,1 V.
	Positive Stromstärke (A) Positive Batteriestromstärke. Einheiten: 0,1 A.
	Negative Stromstärke (A) Negative Batteriestromstärke. Einheiten: 0,1 A.
	Restzeit (Sek.) Restliche Batterielaufzeit. Einheiten: 1 Sek.
	Kapazität (%) Der Prozentsatz der Batteriekapazität Einheiten: 1 %.
	Testergebnis Batterietestergebnis
	Ladestatus Batterieladestatus.
	Temperatur 01 (℃) Temperatur des externen Akkus. Einheiten: 0,1 ℃.
	Temperatur 02 (℃) Temperatur des externen Akkus durch zusätzliche Kommunikationskarte T1. Einheiten: 0,1 ℃.
	Temperatur 03 (℃) Temperatur des externen Akkus durch zusätzliche Kommunikationskarte T2. Einheiten: 0,1 ℃.
	Temperatur 04 (℃) Temperatur des externen Akkus durch zusätzliche Kommunikationskarte T3. Einheiten: 0,1 ℃.
	Temperatur 05 (℃) Temperatur des externen Akkus durch zusätzliche Kommunikationskarte T4. Einheiten: 0,1 ℃.

• Ausgangsstromärke bei Nulllast oder niedriger Last können aufgrund der Inverteraktivität bis zu 1% Stromfluss auf der Anzeige anzeigen. Für die Lastleistungswerte gehen Sie zum LAST-Untermenu auf der Anzeige.

4.2.5. Einrichtungsbildschirm

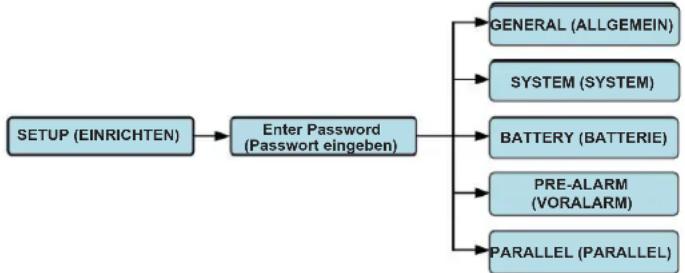

Tippen Sie auf , um das Einrichtungsuntermenü aufzurufen. Es ist ein Passwort erforderlich, um auf die Untermenus Allgemein, SYSTEM, BATTERIE und VORALARM zuzugreifen (wie gezeigt in den Abbildungen 4.10 und 4.11). Das Standardpasswort ist 0000.

Abbildung 4.10 Einrichtungsmenu

4. Bedienfeld und LCD-Betrieb

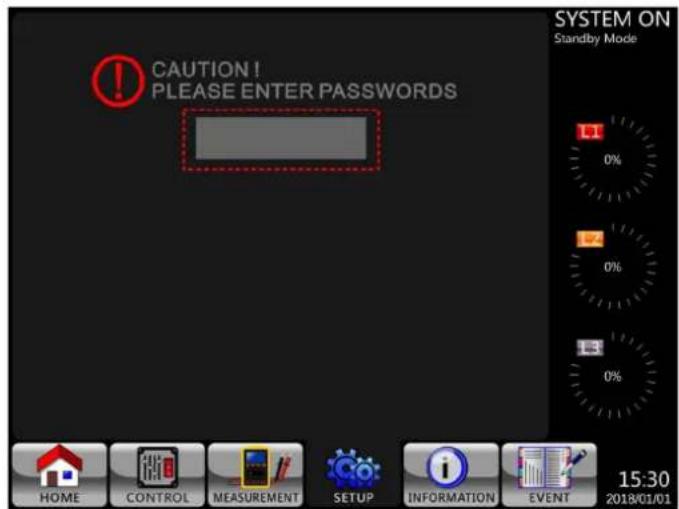

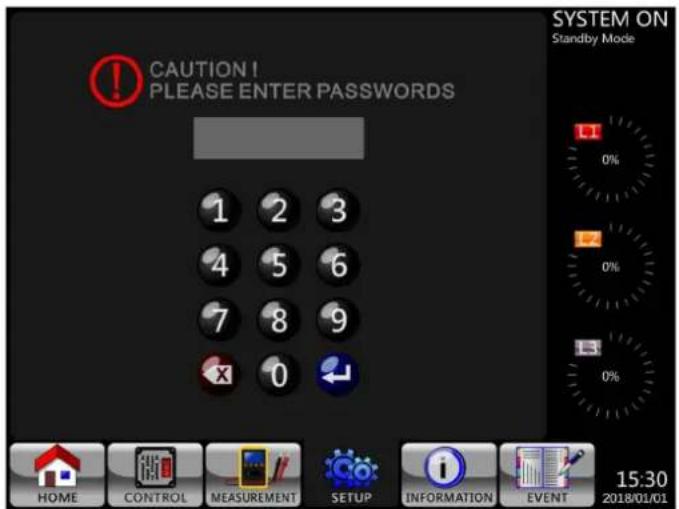

Tippen Sie auf die graue Spalte, um auf die Zahlentastatur zuzugreifen. Geben Sie ein vierstelliges Passwort ein und drucken Sie auf um das SETUP-Untermenü aufzurufen. Wenn ein falsches Passwort eingegeben wird, konnen Sie es erneut versuchen.

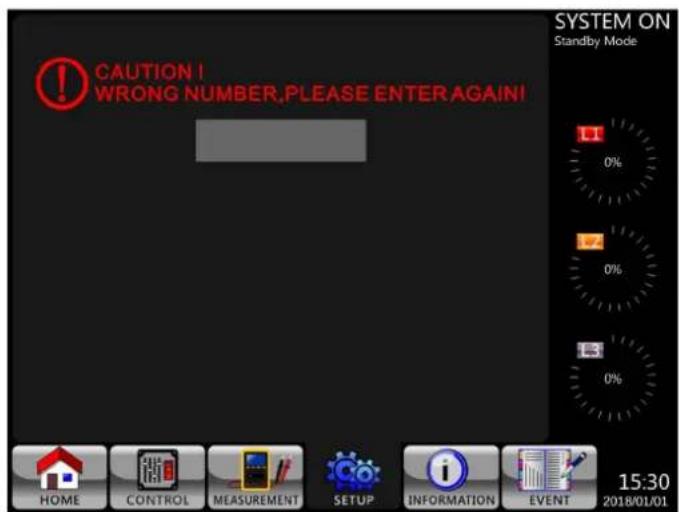

Abbildung 4.11 Passwortbildschirme aufrufen

Es gibt zwei Stufen von Passwortschutz: Benutzerpasswort und Administratortpasswort.

Das Standardbenutzerpassword ist 0000. Es kann vom Benutzer geändert werden.

Das Administratortypewirt wird von geschultem Servicepersonal verwaltet.

Verschiedene Passwortstufen konnen auf entsprechliche Einstellungen zugreifen. Die Einstellung kann in verschiedene Betriebsmodi geändert werden. Weitere Informationen finden Sie in Tabelle 4.5.

4. Bedienfeld und LCD-Betrieb

Tabelle 4.5:Alle Einrichtungsartikel im Setup-Menu

Einstellungselement		Standby Modus	Bypass Modus	Netzmodus	Batteriemodus	Batterietestmodus	Fehlermodus Modus	Konzernemodus Modus	ECO-Modus Modus	Autorisierung
										Benutzer	Instandhalter/Administrator
General (Allgemein)	Modellname* JJJJJJJJJJ
	Sprache** JJJJJJJJJJ
	ZEIT JJJJJJJJJJ
	Passport ändern JJJJJJJJJJ
	Baud-Rate JJJJJJJJJJ
	Akustischer Alarm JJJJJJJJJJ
	Zurücksetzen auf Werkseinstellungen JJJ
	EEPROM-Zurücksetzen JJ
	EPO-Funktion JJ
	Einstellung speichem JJJJJ
	Startbildschirm	JJJJJJJJJJ
System (System)	Ausgangsspannung	JJ									J
	Bypass-Spannungsbereich	JJJJJJJJJJ
	Bypass-Frequenzbereich	JJ									J
	Konvertermodus	JJ
	ECO-Modus	JJJJ					JJ
	Bypass-Modus	JJ									J
	Automatischer Neustart	JJJJJJJJJJ
	Kaltstart	JJJJJJJJJJ
	Batteriemodus-Verzögerungszeit	JJJ			JJJJJ
	System-Abschaltzeit	JJJJJJJJJJ
	Systemwiederherstellungszeit	JJJJJJJJJJ
	Ladegerät-Test	JJJ				JJJJJ
	Redundanz	JJJJJJJJJJ
Battery (Bateria)	Batteriekapazität in Ah	JJJ			JJJJJ
	Maximaler Ladestrom	JJ									J
	Einstellung Batteriestand niedrig/Herunterfahren	JJJ			JJJJJ
	Periodischer Batterietest	JJJJJJJJJJ
	Batterietest-Interval	JJJJJJJJJJ
	Nach Zeit anhalten	JJJJJ		JJJJJ
	Anhalten nach Batteriespannung	JJJJJ		JJJJJ
	Anhalten nach Batteriekapazität	JJJJJ		JJJJJ
	Batteriealter-Alarm	JJJJJJJJJJ
	Temperaturausgleich	JJJJJJJJJJ
	Lodespannung	JJ									J
	Batteriespannung für automatischen Neustart	JJJJJJJJJJ
Pre-Alarm (Voralarm)	Leitungsspannungsbereich	JJJJJJJJJJ
	Leitungsfrequencybereich	JJJJJJJJJJ
	Last JJJJJJJJJJ
Parallel (Parallel)	USV Parallel	JJ									J
	Unabhängige Batterie	JJ									J

"J" zeigt an, dass verfügbare Optionen in jedem gegebenen Modus existieren.
Modellnamen können angepasst werden.
* Nur Englisch.

4. Bedienfeld und LCD-Betrieb

Einrichtungsvorgang

Schnitt 1: Wahlen Sie zwischen ALLGEMEIN, SYSTEM, BATTERIE und VORALARM.

Schritt 2: Für jedem Element werden der aktuelle Wert und alternative Einstellungen angezeigt.

Schritt 3: Wahlen Sie um die Änderung zu bestätigten, oder, um Veränderungen abzubrechen.

Abbildung 4.12 Einstellungsvorgang

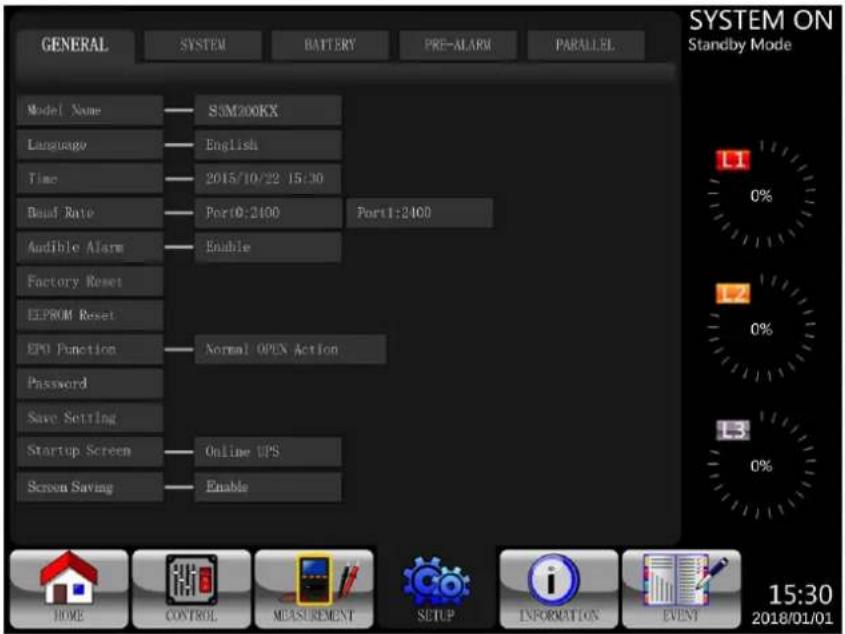

4.2.5.1 Einrichtungsbildschirm - Allgemein

Der Einrichtungsbildschirm - Allgemein und die Einstellungslistenoptionen werden in Abbildung 4.13 und Tabelle 4.6 gezeichnet.

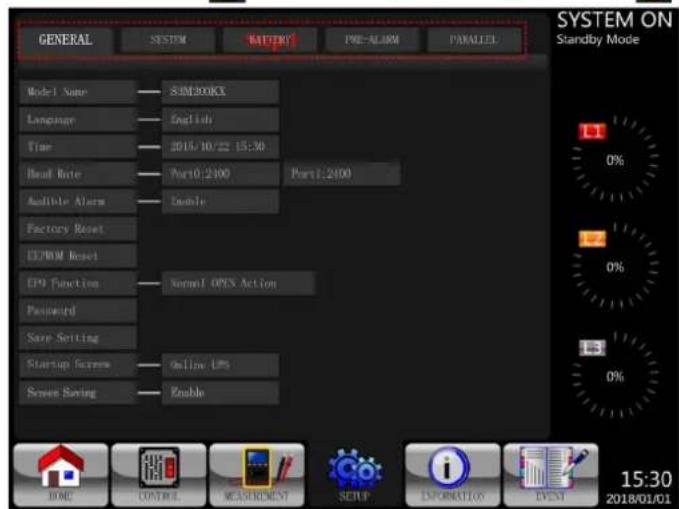

Abbildung 4.13 Einrichtungsbildschirm - Allgemein

4. Bedienfeld und LCD-Betrieb

Tabelle 4.6: Einstellungsliste Einrichtung - Allgemein

Einstellungselement	Unter-element Erklärung
Model Name (Modellname)	--	Legen Sie den USV-Namen fest (xxxxxxxxxx). Die maximale Länge ist zehn Zeichen.
Language (Sprache) --	Nur Englisch
TIME (ZEIT)	Zeit anpassen	Stellen Sie das aktuelle Datum und die Zeit ein. (JJJ / MM / TT Std. : Min. : Sek.)MUSS nach der USV-Installation eingestellt werden
	Systeminstallationsdatum	Systeminstallationsdatum einstellen (JJJ / MM / TT 1.1.2018 (Standard) MUSS nach der USV-Installation eingestellt werden
	Datum der letzten Systemwartung	Datum der letzten Systemwartung einstellen (JJJ / MM / TT) MUSS nach der USV-Installation eingestellt werden nur Instandhalter/Administrator
	Batterieinstallationsdatum	Batterieinstallationsdatum einrichten (JJJ / MM / TT) MUSS nach der USV-Installation eingestellt werden
	Datum der letzten Batteriewartung	Datum der letzten Systemwartung einstellen (JJJ / MM / TT) MUSS nach der USV-Installation eingestellt werden
Baud Rate (Baud-Rate)	--	Baud-Rate des SNMP-Port (COM Port0) einstellen • 2400 (Standard) • 4800 • 9600 Baud-Rate des RS-232-Port (COM Port1) • 2400 (Standard) • 4800 • 9600
Audible Alarm (Akustischer Alarm)	--	Akustischen Alarm einstellen • Deaktivieren • Aktivieren (Standard)
Factory Reset (Zurücksetzen auf Werkseinstellungen)	--	Werkststandardeinstellung wiederherstellen Siehe Tabelle 4.7
EEPROM Reset (EEPROM- Zurücksetzen)	--	EEPROM auf Standarddeinstellung zurücksetzen Siehe Tabelle 4.7
EPO Function (EPO-Funktion)	--	EPO-Aktiv-Status einstellen • Normal Geschlossen Aktiv (Standard) • Normal Offen Aktiv
Password (Password) --		Neues Password einrichten. 0000 (Standard)
Save Setting (Einstellung speichern)	--	Alle Einstellungen in EEPROM speichern. Verwenden Sie diese Funktion, um die gespeicherten Einstellungen zu speichern. Muss durchgeführt werden, wenn Änderungen an den Einstellungen vorgenommen werden.
Startup Screen (Startbildschirm)	--	Anfangsbildschirm einrichten. (xxxxxxxxxx). Die maximale Länge beträgt 12 Zeichen.

4. Bedienfeld und LCD-Betrieb

Tabelle 4.7: Kategorienliste EEPROM-Zurücksetzen

Einstellungselement		Zurücksetzen auf Werkseinstellungen	EEPROM-Zurücksetzen
General (Allgemein)	Modellname
	Sprache J J
	Zeit anpassen
	Systeminstallationsdatum J
	Datum der letzten Systemwartung J
	Batterieinstallationsdatum J
	Datum der letzten Batteriewartung J
	Passwort ändern J
	Baud-Rate J
	Akustischer Alarm J J
	Zurücksetzen auf Werkseinstellungen
	EEPROM-Zurücksetzen
	EPO-Funktion J
	Einstellung speichern
	Startbildschirm
System (System)	Ausgangsspannung J
	Bypass-Spanningsbereich J J
	Bypass-Frequenzbereich J J
	Konvertermodus	J J
	ECO-Modus	J J
	Bypass-Modus	J J
	Automatischer Neustart	J J
	Kaltstart		J
	Batteriemodus-Verzögerungszeit	J J
	System-Abschaltzeit	J J
	Systemwiederherstellungszeit	J J
	Ladegerät-Test
Battery (Batterie)	Batteriekapazität in Ah	J J
	Maximaler Ladestrom	J J
	Einstellung Batteriestand niedrig/Herunterfahren	J J
	Periodischer Batterietest	J J
	Batterietest-Intervall	J J
	Nach Zeit anhalten	J J
	Anhalten nach Batteriespannung	J J
	Anhalten nach Batteriekapazität	J J
	Batteriealter-Alarm	J J
	Temperaturausgleich	J J
	Ladespannung	J J
	Batteriespannung für automatischen Neustart	J J
Pre-Alarm(Voralarm)			J

4. Bedienfeld und LCD-Betrieb

4.2.5.2 Bildschirm Setup-System

Der Bildschirm Setup-System und die entspruchenden Einstellungsoptionen werden in Abbildung 4.14 und Tabelle 4.8 gezeichnet. Die Systemeinstellung kann nur aufgerufen werden, wenn die USV in einem bestimmten Modus betrieben wird (weitere Informationen siehe Tabelle 4.5). Wenn eine Option nicht unter einem bestimmten Modus verfügbar ist, erscheidt ein Warnbildschirm (Abbildung 4.15).

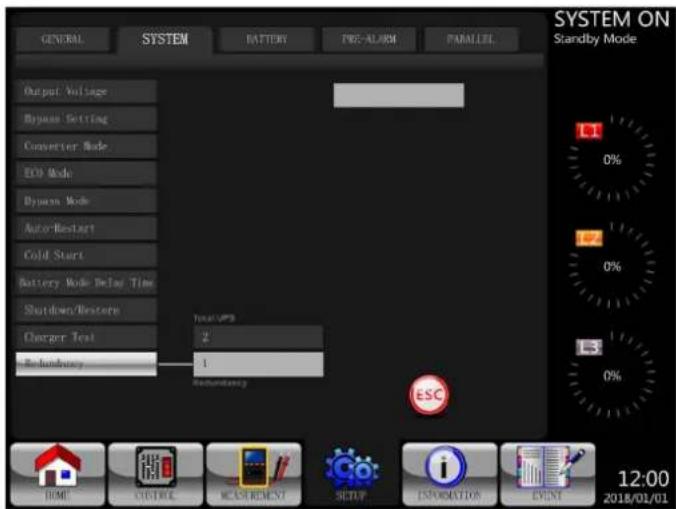

Abbildung 4.14 Bildschirm Setup-System Abbildung 4.15 Warnbildschirm

Tabelle 4.8: Einstellungsliste Setup-System

Einstellungselement	Unterelement Erklärung
Output Voltage(Ausgangsspannung[Leitung ->N])	--	Ausgangsspannung einstellen220 V AC (Standard)230 V AC240 V ACMUSS nach der USV-Installation eingestellt werden
BYPASS SETTING(BYPASS-EINSTELLUNG)	Bypass-Spanningsbereich	Bypass-Spanningsbereich einstellen:Obergrenze+ 10%+ 15% (Standard)+ 20%Untergrenze- - 10%- - 20% (Standard)- - 30%
	Bypass-Frequenzbereich	Bypass-Frequenzbereich einstellen:Ober-/Untergrenze+/- 1 Hz+/- 2 Hz+/- 4 Hz (Standard)
Converter Mode(Konvertermodus)	--	Konvertermodus einstellenDeaktiviert (Standard)Aktiviert
ECO Mode(ECO-Modus)	--	ECO-Modus einstellenDeaktiviert (Standard)Aktiviert
Bypass Mode(Bypass-Modus)	--	Bypass-Modus einstellenDeaktivierenAktivieren (Standard, MUSs zur Deaktivierung im Bypass-Modus sein)MUSS nach der USV-Installation eingestellt werden.Wenn Sie den Bypass-Strom brauchen, wenn die USV AUS ist, aktivieren Sie sieitte.
Auto-Restart(AutomatischerNeustart)	--	Automatischen Neustart einrichtenDeaktivierenAktivieren (Standard)Wenn „Aktivieren" eingerichtet ist und eine USV-Abschaltung wegen geringem Batteriestand erfolgt, kehrt die USV zum Netzmodus darüber, sobald dieNetzstromversorgung wiederhergestellt ist.

4. Bedienfeld und LCD-Betrieb

Einstellungselement	Unterelement Erklärung
Redundanz --		Redundanz festlegen • Redundanz: Die Quant. der Einheit MUSS nach der USV-Parallelaktivierung eingestellt werden
Cold Start (Kaltstart)	--	Kaltstart einrichten • Deaktivieren • Aktivieren (Standard) Nachdem „Aktivieren“ eingerichtet wurde, kann die USV eingescheltet werden, ohne mit dem Netz zu verbinden, indem die Batteriestarttaste gedrückt wurde. Siehe Kaltstartbetrieb für die Details (siehe 7.2 Kaltstart).
Battery Mode Delay Time (Batteriemodus-Verzögerungszeit)	--	Verzögerungszeit für Systemabschaltung im Batteriemodus einstellen (0~9990 Sek.). • 0: Deaktivieren (Standard) • Nicht 0: Aktivieren Wenn these Merkmal aktiviert ist, schaltet die USV den Ausgang ab, nachdem die USV für die eingestellte Anzahl von Sekunden im Batteriemodus gelaufen ist.
Shutdown / Restore (Abschalten / Wiederherstellen)	System-Abschlzeit	System-Abschlzeit einstellen (0,2~99 Min.) • 0,2 Min. (Standard) Diese Verzögerungszeit wird abzulaufen beginnen, wenn der Befehl CONTROL-ShutdownRestore ausgeführrt wird.
	Systemwiederherstellungszeit	Systemwiederherstellungszeit einstellen (0~9999 Min.) • 1 Min. (Standard) Diese Verzögerungszeit wird beginnen, nachdem die Abschaltzeit abgelaufen ist, wenn der Befehl CONTROL-ShutdownRestore ausgeführrt wird.
Charger Test (Ladegerät-Test)	--	Ladegerät-Test einstellen • Deaktiviert (Standard) • Aktiviert

4.2.5.3 Bildschirm Setup-Batterie

Der Bildschirm Setup-Batterie und Einstellungsoptionen werden in Abbildung 4.14 und Tabelle 4.8 gezeigt. Die Batterieeinstellung kann nur vorgenommen werden, wenn USV im Standby-Modus betrieben wird.

Abbildung 4.16 Bildschirm Batterieeinrichtung

4. Bedienfeld und LCD-Betrieb

Tabelle 4.9: Einrichtung - Batterieeinstellungsliste

Einstellungselement	Unterelement Erklärung
Battery Capacity in Ah (Batteriekapazität in Ah)	--	Stellen Sie die Batteriekapazität ein (bis zu 999). · 9 Ah (Standard) MUSS eingestellt werden, nach dem die USV-Installation oder die Batteriekapazität geändert wurde.
Maximum Charging Current (Maximaler Ladestrom)	Es wird empfohlen, 10 % des Amperestunden-Nennwerts der Batterie zu verwenden	Maximalen Ladestrom der Batterie einstellen. (1~24 A 100 KVA/1~32 A 120 KVA/1~40 A 160 KVA/1~48 A 200 KVA) · 2 A (Standard), kann über das Display erhöht werden MUSS eingestellt werden, nach dem die USV-Installation oder die Batteriekapazität geändert wurde.
Battery Low / Shutdown Setting (Einstellung der Abschaltung / Einstellung zum Abschalten)	Niedrige Spannung	Niedrigspannung der Batterie einstellen. (10 ~11,5 V) x (Batterieanzahl) · 11 V x Batterieanzahl (Standard)
	Niedrige Kapazität	Niedrige Kapazität der Batterie einstellen. (20~50%) · 20% (Standard)
	Abschaltungsspannung (LVC)	Batteriespannungspunkt für Systemabschaltung in Batteriemodus einstellen. (10,0 V) x (Batterianzahl) · 11 V x Batterieanzahl (Standard)
Battery Test (Batterietest)	Periodischer Batterietest	Periodischen Batterietest einstellen - aktiviert oder deaktiviert. · Deaktiviert (Standard) · Aktiviert
	Batterietest-Intervall	Batterietestintervall einstellen. (7~99 Tage) · 30 Tage (Standard)
	Nach Zeit anhalten	Testzeit für Batterietest einstellen. (10~1000 Sekunden) · 10 Sek. (Standard)
	Anhalten nach Batteriespannung	Anhalten nach Batteriespannung in Batterietest einstellen. (11~12 V) x (Batterianzahl) · 11 V x Batterieanzahl (Standard)
	Anhalten nach Batteriekapazität	Stellen Sie die Batteriekapazität ein, bei der der Batterietest angehalten werden soll. (20~50%) · 20% (Standard)
Battery Age Alert (Batteriealter-Alarm)	Batteriealter-Alarm (Monate)	Stellen Sie das Batteriealter für den Austausch der Batterie ein. (Deaktivieren, 12~60 Monate) · Deaktiviert (Standard) Wenn diese Merkmal aktiviert ist und die Batterie über diesen Zeitraum installiert war, besteht ein „Batteriealter-Alarm“, um dies anzuzeigen.
Temperature Compensation (Temperaturausgleich)	--	Stellen Sie die Batterie-Temperaturkompensation ein. · Wenn aktiviert, 3 (mV/C/Zelle)
Charging Voltage (Ladespannung)	--	Stellen Sie die Batterieladaspannung ein. (2,30~2,35 V) · 14,1 V/Batterie, 2,35 V/Zelle (Standard) Stellen Sie die Batterieerhaltungsspannung ein. (2,23~2,35 V) · 13,65 V/Batterie, 2,27 V/Zelle (Standard)
Auto-Restart Battery Voltage (Batteriespannung für Auto-Neustart)	--	Stellen Sie den Batteriespannung für den Auto-Neustart. (0 oder 12,0 V~13,0 V) · 0 V (Standard)

4. Bedienfeld und LCD-Betrieb

4.2.5.4 Voralarm-Bildschirm

Die Einrichtungs- und Einstellungsoptionen des Voralarm-Bildschirm werden in Abbildung 4.17 und Tabelle 4.10 gezeichnet. Die Voralarm-Einstellung ist in jeder Betriebsmodus erreichen.

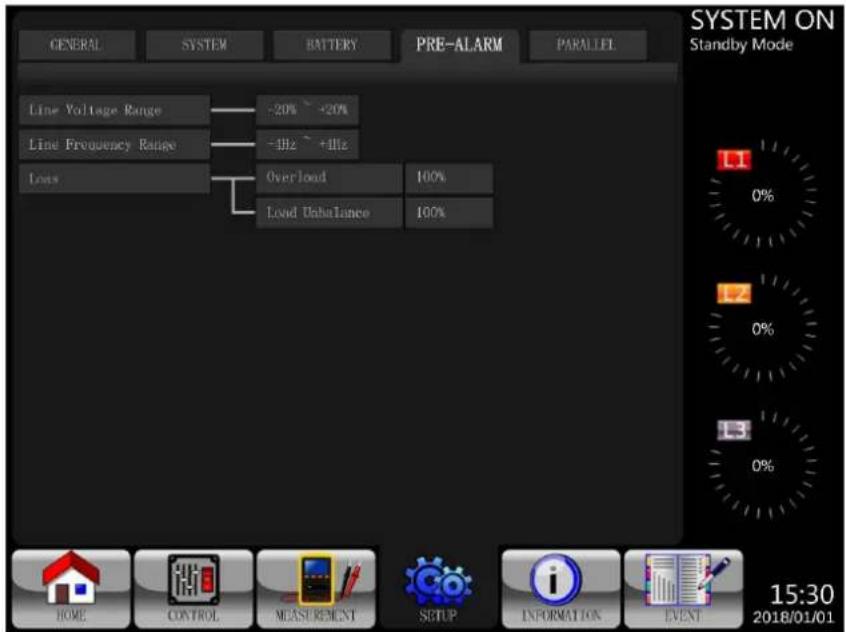

Abbildung 4.17 Einrichtung - Voralarm-Bildschirm

Tabelle 4.10: Voralarm-Einstellungsliste einrichten

Einstellungselement	Unterelement Erklärung
Line Voltage Range (Leitungsspannungsbereich)	--	Den Leistungsspannungsbereich einstellen: Obergrenze ·+5 % ·+10 % ·+15 % ·+20 % (Standard) Untergrenze ·-5 % ·-10 % ·-15 % ·-20 % (Standard)
Line Frequency Range (Leitungsfrequencybereich)	--	Leitungsfrequencybereich einstellen: Ober-/Untergrenze ·+/- 1 Hz ·+/- 2 Hz ·+/- 3 Hz ·+/- 4 Hz (Standard)
Load (Last) --		USV-Überlastungsprozentsatz (40~100 %) ·100 % (Standard) USV-Lastungleichgewicht einstellen (20~100 %) ·100 % (Standard)

4. Bedienfeld und LCD-Betrieb

4.2.5.5 Parallelen Bildschirm einrichten

Berühren Sie den Tab „PARALLEL“, um auf die Parallelfunktionssite zu gelangen. Siehe Tabelle 4.11 für Voralarm-Einstellungsstie einrichten

Abbildung 4.18 Parallelbildschirm einrichten

Tippen Sie auf die Registerkarte „SYSTEM", um auf die Parallel- oder Redundanzoptionen zuzugreifen.

(a) Zwei S3MX-Einheiten für Leistung parallelschalten. USV 50 % der Last verarbeitet. Wenn eine USV ausfält, übernimmt die andere USV die volte Last.

(b) Zwei S3MX-Einheiten für Redundanz parallelschalten, wobeije

Abbildung 4.19 Zwei Einheiten parallelschalten Abbildung 4.20 Redundanz auf zwei Einheiten

Tabelle 4.11: Paralleleinstellungsliste einrichten

Einstellungselement	Unterelement Erklärung
UPS Parallel (USV Parallel)	--	USV Parallel einrichten • Deaktiviert (Standard) • Aktiviert
Independent Battery (Unabhängige Batterie)	--	Unabhängige Batterie einstellen • Deaktiviert (Standard) • Aktiviert

4. Bedienfeld und LCD-Betrieb

4.2.6 Informationsbildschirm

Tippen Sie auf 1, um das Untermenü aufzurufen. Auf thisem Bildschirm konnen Sie die USV-Konfigurationen überprüfen. Es gibt drei Untermenü: Identifizierung, System und Batterie.

Abbildung 4.21 Informationsmenü

4.2.6.1 INFORMATIONEN - Identifizierungsbildschirm

Wenn das Untermenü Identifizierung ausgewählt ist, werden Modellname, Seriennummer und Firmware-Version angezeigt. Verwenden Sie die OBEN- und UNTEN-Pfeiltasten, um zwischen Seiten hin und her zu wechseln.

Abbildung 4.22 Seite Identifizierungsbildschirm

4.2.6.2 INFORMATIONEN - Systembildschirm

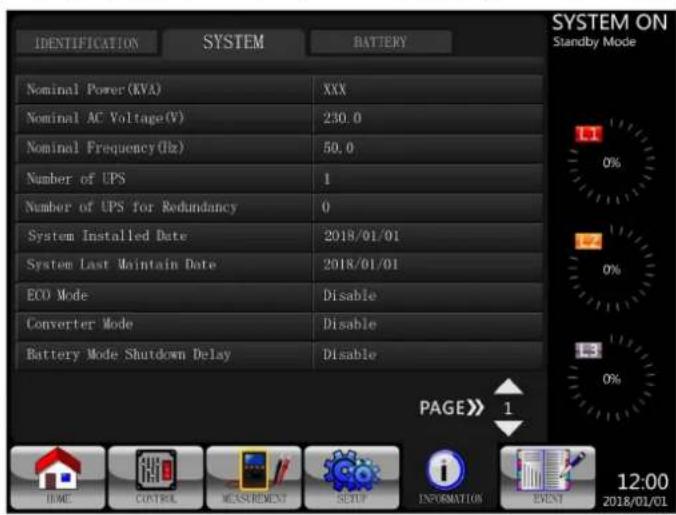

Wenn das Untermenü System ausgewähl ist, werden Informationen wie die Systemleistung, Nennspannung, Nennfrequenz usw. angezeigt. Verwenden Sie die OBEN- und UNTEN-Pfeillasten, um zwischen Seiten hin und her zu wechseln.

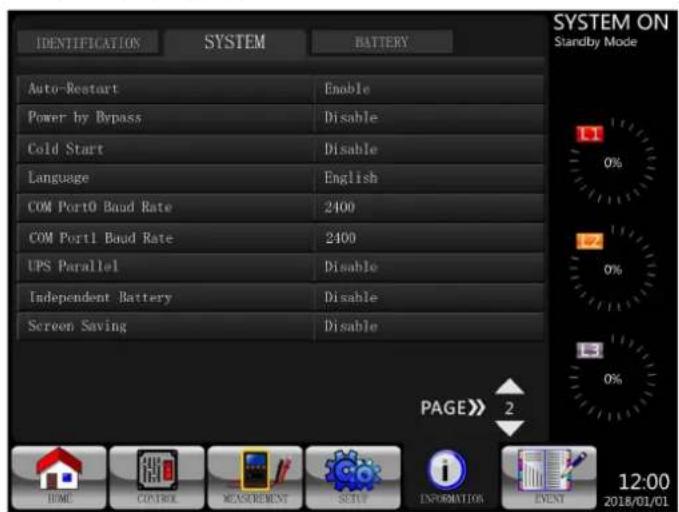

Abbildung 4.23 Seite 1 INFORMATIONEN-Systembildschirm Abbildung 4.24 Seite 2 INFORMATIONEN-Systembildschirm

4. Bedienfeld und LCD-Betrieb

4.2.6.3. INFORMATIONEN - Batteriebildschirm

Wenn das Batterieuntermenü ausgewählt ist, werden Informationen wie Batterie, Kapazität, Ladestrom usw. angezeigt

Abbildung 4.25 Seite INFORMATIONEN-Batteriebildschirm

4.2.7 Ereignisbildschirm

Wenn ein Ereignisstattfindet, leuchtet auf Hauptbildschirm auf. Sie konnen außer dem auf tippen, um die aktuellen Ereignisse und den Verlauf einzusehen. Siehe Abbildung 4.27 fur den Menubam.

Abbildung 4.26 Alarm-Wambildschirm

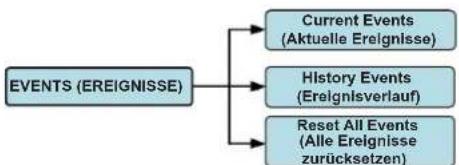

Abbildung 4.27 Ereignismenu

4. Bedienfeld und LCD-Betrieb

4.2.7.1 Aktuelle Ereignisse

Wenn ein Ereignis auftritt, werden die Leistungsstufen-ID* und der Alarmcode auf dem Bildschirm Aktuelle Ereignisse angezeigt. Es konnen bis zu 50 Ereignisse gespeichert werden, noch pro Seite werden nur 10 Ereignisse aufgefuhrt. Wenn die Zahl von zehn Ereignisse übersritten wird, tippen Sie auf zu anderen Ereignissen auf der Listc zu scrollen.

Hinweis: Siehe Abschnitt 3.2 Frontplatte 敏 nen, um die Leistungsstufen-ID zu ermitteln.

Abbildung 4.28 Bildschirm Aktuelle Ereignisse

4.2.7.2 Ereignisverlauf

Detaillerte Eereignisinformationen sind in EEREIGNISVERLAUF gespeichert. Es konnen bis zu 500 Ereignisse gespeichert werden. Wenn eine Warnung erscheint, wird der Alarmcode, die Alarmzeit und die Leistungsstufen-ID angezeigt (siehe Abschnitt 3.2 Frontplatte öffnen, um die Leistungsstufen-ID zu ermitteln). Wenn ein Fehlerereignis auftritt, wird die Alarmbeschreibung, die Alarmzeit und die Leistungsstufen-ID angezeigt (siehe Tabelle 4.12). Um weitere historische Informationen über das USV-System zu erfassen, werden die wichtigen Änderungen in Einstellung (Tabelle 4.13), USV-Betriebsmodus (Tabelle 4.14) und Steueraktion-Ausführung (Tabelle 4.15) in EEREIGNISVERLAUF gespeichert. Siehe Abbildung 4.29 für Details.

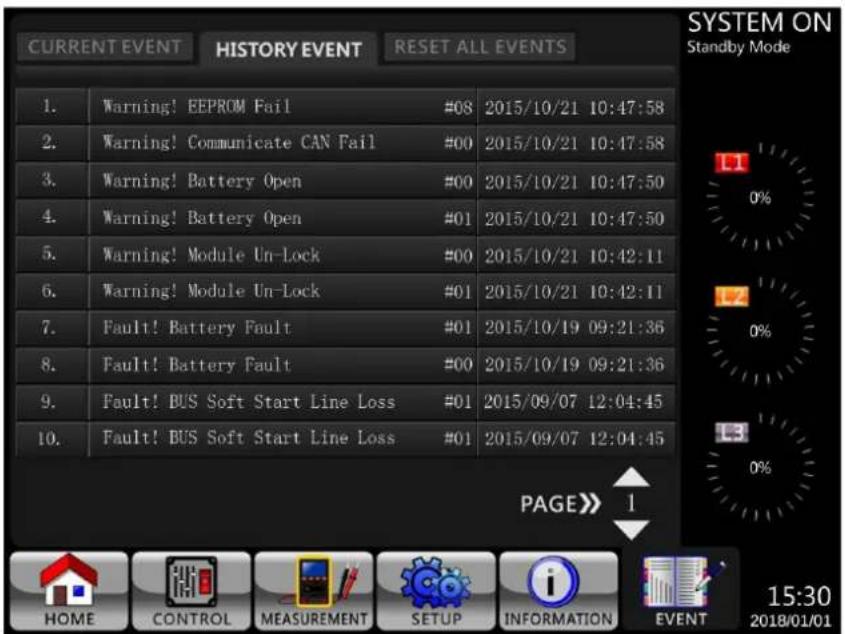

Abbildung 4.29 Bildschirm Ereignisverlauf

4. Bedienfeld und LCD-Betrieb

4.3 Alarmliste

Tabelle 4.12 liefert die vollständige Liste von USV-Alarmnachrichten.

Nachrichten im LCD Erklärung
Fault! Bus Over Voltage DC-Bus-Spannung	st zu hoch.
Fault! Bus Under Voltage DC-Bus-Spannung	ist zu niedrig.
Fault! Bus Voltage Unbalance DC-Bus-Spannung ist nicht ausgeglichen.
Fault! Bus Short DC-Bus ist kurzgeschlossen.
Fault! Bus Soft Start Time Out	Die Gleichrichter konnen wegen geringer DC-Bus-Spannung nicht innerhalb der vorgegebenen Zeit starten.
Fault! Inverter Soft Start Time Out	Inverter-Bus-Spannung kann die erwünschte Spannung nicht innerhalb der vorgegebenen Zeit erreichen.
Fault! Inverter Voltage Over Inverter-Spannung liegt über dem Spitzenwert.
Fault! Inverter Voltage High Inverter-Spannung ist zu hoch.
Fault! Inverter Voltage Low Inverter-Spannung ist zu niedrig.
Fault! R Inverter Voltage Short R-Phasen-Inverter-Ausgang ist kurzgeschlossen.
Fault! S Inverter Voltage Short S-Phasen-Inverter-Ausgang ist kurzgeschlossen.
Fault! T Inverter Voltage Short T-Phasen-Inverter-Ausgang ist kurzgeschlossen.
Fault! RS Inverter Voltage Short R-S-Inverter-Ausgang ist kurzgeschlossen.
Fault! ST Inverter Voltage Short S-T-Inverter-Ausgang ist kurzgeschlossen.
Fault! TR Inverter Voltage Short T-R-Inverter-Ausgang ist kurzgeschlossen.
Fault! Inverter R Negative Power Negativer Strom des R-Phasen-Inverter-Ausgangs über dem Bereich.
Fault! Inverter S Negative Power Negativer Strom des S-Phasen-Inverter-Ausgangs über dem Bereich.
Fault! Inverter T Negative Power	Negative Strom des T-Phasen-Inverter-Ausgangs über dem Bereich.
Fault! Over Load Fault	Schwere Überlastung verursacht USV-Fehler.
Fault! Battery Fault	Batterien umgekehrt.
Fault! Over Temperature	Stellen Sie sichere, dass genug Platz für Belüfung vorhanden ist und der Ventilator Funktioniert.
Fault! CAN Fault	CAN-Kommunikationsfehler
Fault! TRIGO Fault	Fehler in Bezug auf synchronisiertes Auslösersignal.
Fault! Relay Fault	Inverter-Relais-Fehler.
Fault! Line SCR Fail	Leitung-SCR-Kurzschluss-Fehler.
Fault! EEPROM Fault	EEPROM-Betriebsfehler.
Fault! Parallel Cable Loose Fault	Fehler paralleles Kabel lose.
Fault! DSP MCU Stop Communicate	DSP-MCU-Kommunikationsstopp.
Fault! Bypass Temperature Fault	Bypass-Temperaturfehler.
Fault! Bypass SCR Fault	Bypass-SCR-Fehler.
Line Fail	Stromversorgung verloren oder annormal.
Line Restore	Stromversorgung ist wieder normal.
Warning! EPO Active	Überprüfen Sie den EPO-Anschluss.
Warning! Over Load Fail	Die Lastgeräte verlangen mehr Strom, als die USV liefem kann. Netzmodus goht in Bypassmodus über.
Warning! Communicate CAN Fail	CAN-Kommunikationsfehler.
Warning! Over Load	Wenn Sie im Netzmodus sind, verlangen die Lastgeräte mehr Strom, als die USV liefem kann.
Warning! Battery Open	Batterie nicht angeschlossen.
Warning! Battery voltage High Batteriespannung ist zu hoch.
Warning! Turn On Abnormal	Einschalten annormal.
Warning! Charge Fail	Ladefehler.
Warning! EEPROM Fail	EEPROM-Betriebsfehler.
Warning! Fan Lock	Ventilator klemmt.
Warning! Line Phase Error	Leitungsphasefehler.
Warning! Bypass Phase Error	Bypassphasenfehler.
Warning! N Loss Neutraleiter verloren.
Warning! Internal Initial Fail	Intern er Anfangsfehler.
Warning! Comm Syn Signal Fail	Fehler mit dem Kommunikationssynchronisierungssignal.
Warning! Comm. TRIGO Fail	Fehler in Bezug auf Kommunikationsauslösersignal.
Warning! Power Stage loss	Leistungsfphase wird nicht erkannt.
Warning! Parallel Sys Config. Wrong	Fehler in Bezug auf parallele Systemkconfiguration.
Warning! Maintenance Bypass	Mit Wartung beginn.
Warning! Battery Age Alert	Batterielaufzeit abgelaufen.
Warning! Parallel UPS Cable Loose	Fehler paralleles USV-Kabel lose.

4. Bedienfeld und LCD-Betrieb

Nachrichten im LCD Erklärung
Warning! Parallel UPS Config. Wrong Fehlermit der parallelen USV-Konfigurierung.
Warning! Battery Voltage Low Batteriespanhung ist zu niedrig.
Warning! ID Conflict Leistungsphasen-ID liegt im Konflikt.
Pre-Alarm! Line Voltage Fail Leistungspannung über dem Bereich.
Pre-Alarm! Line Voltage Normal Leitungsspannung ist wieder normal.
Pre-Alarm! Line Frequency Unstable Leitungsgs Frequenz liegt über dem Bereich.
Pre-Alarm! Line Frequency Normal Leitungsfrequency ist wieder normal.
Pre-Alarm! Over Load Ausgangslast liegt über dem Bereich.
Pre-Alarm! Load Normal Ausgangslast ist wieder normal.
Pre-Alarm! Load Unbalance Ausgangslast ist unausgeglichen.

4.4 Historiensatz

Tabelle 4.13: Warnliste für Änderung wichtiger Einstellungen

Elementnr.	Beschreibung Elementnr. Beschreibung
1	Setup! Model Name (Einrichten! Modellname)	2	Setup! Turn On Password (Einrichten! Password einschalten)
3	Setup! Language (Einrichten! Password einschalten)	4	Setup! Change Turn On Password (Einrichten! Password einschalten ändern)
5	Setup! Adjust Time (Einrichten! Zeit anpassen)	6	Setup! Nominal Power Display (Einrichten! Nennleistungsanzeige)
7	Setup! System Installed Date (Einrichten! Systeminstallationsdatum)	8	Setup! Output Voltage (Einrichten! Ausgangsspannung)
9	Setup! System Last Maintain Date (Einrichten! Datum der letzten Systemwartung)	10	Setup! Bypass Voltage Range (Einrichten! Bypass-Spanningsbereich)
11	Setup! Battery Installed Date (Einrichten! Batterieinstallationsdatum)	12	Setup! Bypass Frequency Range (Einrichten! Bypass-Frequenzbereich)
13	Setup! Battery Last Maintain Date (Einrichten! Datum der letzten Batteriewartung)	14	Setup! Converter Mode (Einrichten! Konvertermodus)
15	Setup! Change Password (Einrichten! Password ändern)	16	Setup! ECO Mode (Einrichten! ECO-Modus)
17	Setup! Baud Rate (Einrichten! Baud-Rate)	18	Setup! Bypass Mode (Einrichten! Bypass-Mode)
19	Setup! Audible Alarm (Einrichten! Akustischer Alarm)	20	Setup! Auto-Restart (Einrichten! Auto-Restart)
21	Setup! Factory Reset (Einrichten! Zurücksetzen auf Werkseinstellungen)	22	Setup! Cold Start (Einrichten! Kaltstart)
23	Setup! EEPROM Reset (Einrichten! EEPROM-Zurücksetzen)	24	Setup! Battery Mode Delay Time (Einrichten! Batteriemodus-Verzögerungszeit)
25	Setup! EPO Function (Einrichten! EPO-Funktion)	26	Setup! Shutdown Restore Time (Einrichten! Zeit zum Abschalten/Wiederherstellen)
27	Setup! Save Setting (Einrichten! Einstellung speichern)	28	Setup! Redundancy (Einrichten! Redundanz)
29	Setup! Power Rating Setting (Einrichten! Nennleistungseinstellung)	30	Setup! Charger Test (Einrichten! Ladegerät-Test)
31	Setup! Nominal Battery Voltage (Einrichten! Batterie-Nennspannung)	32	Setup! Battery Capacity in Ah (Einrichten! Batteriekapazität in Ah)
33	Setup! Maximum Charging Current (Einrichten! Niedrige Batteriekapazität)	34	Setup! Battery Low Voltage (Einrichten! Niedrige Batteriespannung)
35	Setup! Battery Low Capacity (iConfiguración! Capacidad Baja de la Bacteria)	36	Setup! Battery Shutdown Voltage (Einrichten! Batterie-Abschlatspannung)
37	Setup! Periodic Battery Test (Einrichten! Periodischer Batterietest)	38	Setup! Stop By Time (Einrichten! Nach Zeit anhalten)
39	Setup! BATTERY Age Alert (Einrichten! BATTERIEALTER-Alarm)	40	Setup! Temperature Compensation (Einrichten! Temperaturausgleich)
41	Setup! Charging Voltage (Einrichten! Ladespannung)	42	Setup! PRE-ALARM (Einrichten! VORALARM)
43	Setup! UPS Parallel (Einrichten! USV Parallel)	44	Setup! Independent Battery (Einrichten! USV Parallel)
45	Setup! Auto-Restart Battery Voltage (Einrichten! Batteriespannung für Auto-Neustart)

4. Bedienfeld und LCD-Betrieb

Tabelle 4.14: USV-Modus-Anderungen

Elementnr.	Beschreibung Elementnr. Beschreibung
1 UPS Mode!	Power On Mode (USV-Modus! Strom-ein-Modus) 2 UPS Mode!	Standby Mode	(USV-Modus! Standby-Modus)
3 UPS Mode!	Bypass Mode (USV-Modus! Bypass-Mode) 4 UPS Mode! Line Mode (USV-Modus! Leistungsmodus)
5 UPS Mode!	Battery Mode (USV-Modus! Batteriemodus) 6 UPS Mode! Battery Test Mode	Mode (USV-Modus! Leistungsmodus)	(USV-Modus! Batterietestmodus)
7 UPS Mode!	Fault Mode (USV-Modus! Fehlermodus) 8 UPS Mode! Converter	Mode (USV-Modus! Konvertermodus)
9 UPS Mode!	ECO Mode (USV-Modus! ECO-Modus) 10 UPS Mode! Shutdown	Mode (USV-Modus! Abschaltmodus)
11 UPS Mode!	Un-Connection (USV-Modus! Verbindungstrennung)

Tabelle 4.15: Kontrollaktion-Ausführung

Elementnr.	Beschreibung Elementnr. Beschreibung
1 Control! System Turn On (Steuerung! System einschalten) 2 Control! System Turn Off (Steuerung! System ausschalten)
3 Control! Manual Battery Test (Steuerung! Manueller Batterietest)		4 Control! Cancel Battery Test (Steuerung! Batterietest abbrechen)
5 Control! Turn To Bypass (Steuerung! Zu Bypass übergeben) 6 Control!		Shutdown Restore (Steuerung! Abschalten/Wiederherstellen)
7	Control! Cancel Shutdown (Steuerung! Abschalten abbrechen)	8	Control! Charger Turn On (Steuerung! Ladegerät einschalten)
9 Control! Charger Turn Off (Steuerung! Ladegerät ausschalten)

5. Schnittstelle und Kommunikation

Die Frontplatte enthalt einen Batterietemperatursensoranschluss, zwei Notfallabschaltanschlüsse, einen Kommunikationsanschluss (RS-232/USB), einen SNMP-Kartensteckplatz und einen weiteren Kommunikationskartensteckplatz.

Abbildung 5.1 Potenzialfreie Kontakte und Kommunikationsanschlüsse

Potenzialfreier Kontakt Nr.	Funktion
X1 Anschluss Batteriemperaturdetektor-Thermostat
X2 Remote-EPO-Eingangsanschluss

5.1. X1 - TemperaturdetECTOR-Anschluss für externes Batteriepack

Die USV ist mit einer Detektionsfunktion für die Batterietemperatur ausgestattet. Die USV kann ein Batterietemperatursignal über die Thermostatplatine des Temperaturdetektors erhalten. Kommunikation zwischen der USV und der Thermostatplatine des Temperaturdetektors geschrieben über ein I2C-Kommunikationsprotokoll. X1 ist der Anschluss des Batterietemperaturdetektors. Der Anschluss wird gezeigt in Abbildung 5.2 und beschrieben in Tabelle 5.1.

Abbildung 5.2 Anschluss Batterietemperaturdetektor

Tabelle 5.1 Beschreibung des Anschlusses des Batterietemperaturdetektors

Name Position Beschreibung
SCL X1.1 I2C-Kommunikation SCL-Signal
SDA X1.2 I2C-Kommunikation SDA-Signal
+3,0 V X1.3 3V
Power-GND X1.4 GND

5. Schnittstelle und Kommunikation

5.2 X2 - Remote-EPO-Eingangsanschluss

Die USV ist ausgestattet mit einer Notfallabschaltungsfunktion (EPO), die über einen Fernkontakt bedient wird, der von den Benutzem zugewiesen wird. Die Standardeinstellung für EPO ist normalerweise geschlossen (N.C.).

Hinweis: Der offene Kontakt aktiviert die EPO-Funktion.

Benutzer konnen die Einstellung über das Display zu „Normalerweise Offen"ändern.

X2 ist der Remote-EPO-Eingangssanschluss. Dieser Anschluss wird gezeigt in Abbildung 5.3 und beschrieben in Tabelle 5.2.

Abbildung 5.3 Remote-EPO-Eingangsanschluss

Tabelle 5.2 Beschreibung des Remote-EPO-Anschlusses

EPO-Logik-Einstellung Position Beschreibung
N.C X2.1 und X2.2 EPO aktiviert, wenn X2.1 und X2.2
N.O X2.1 und X2.2 EPO aktiviert, wenn X2.1 und X2.2
	geöffnet werden
	kurzgeschlossen werden

Wen die EPO-Logikeinstellung Normalerweise Geschlossen (N.C) ist, wird die EPO ausgelost, wenn Stift 1 und Stift 2 von X1 geöffnet werden. Andernfalls ist die EPO-Einstellung Normalerweise Offen (N.O). Die EPO wird ausgelost, wenn Stift 1 und Stift 2 von X1 geschlossen werden.

Hinweise:

1. EPO-Funktion schaltet die Gleichrichter, Ladegerate, Inverter und den statischen Transferschalter ab, doch er trennt nicht intern die Eingangsstromquelle.
2. Die Standardeinstellung der EPO-Funktion ist normalerweise geschlossen (N.C).
3. Eine vom Benutzer bereitgestellte REPO-Taste muss ein Riegeltyp und in einer normalerweise geschlossenen Position sein.

5.3 Weitere Kommunikationsschnittstellen

5.3.1 RS-232-Anschluss

Der RS-232-Anschluss befindet sich auf dem Panel hinter der Vordertür. Der RS-232-Anschluss bietet Wartungsunterstützen, wenn die USV-Version auf eine andere Version upgegradet wird.

5.3.2 USB-Anschluss

Dieser Anschluss ist nur für Wartungszwecke bestimmt.

Hinweis: Der RS232- und der USB-Anschluss Funktionen NICHT gleichzeitig.

5.3.3. SNMP-Steckplatz für die Überwachung mit WEBCARDLX (Optionale Karten)

Installieren Sie eine optionale WEBCARDLX-Karte in dieser Steckplatz, um die USV aus der Ferne über das Netzwerk zu überwachen und zu steuern. Das RELAYCARDSV kann auch in diesen Steckplatz eingesteckt werden, um I/P- und O/P-Signale über einen potenzialfreien Kontakt und Kommunikationsfunktionality für Temperatursensoren zu bieten. Siehe die WEBCARDLX- und RELAYCARDSV-Handbucher für weitere Details.

Hinweis: Es kann jeweils nur eine Karte verwendet werden.

6. Betriebsprinzipien

6.1 USV-Blockdiagramm

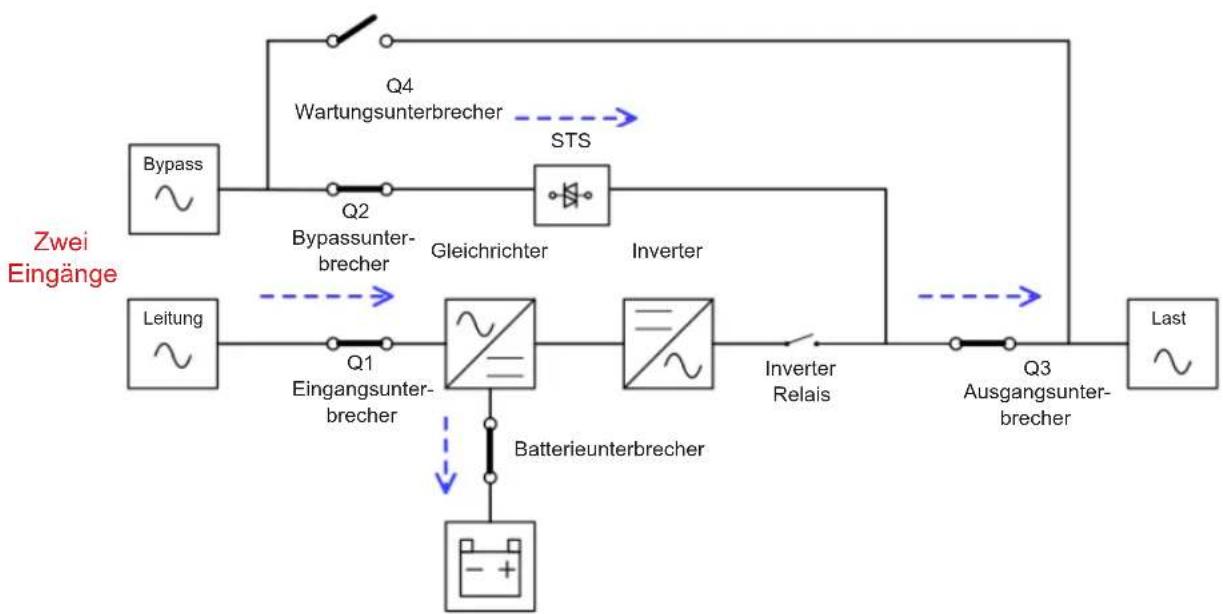

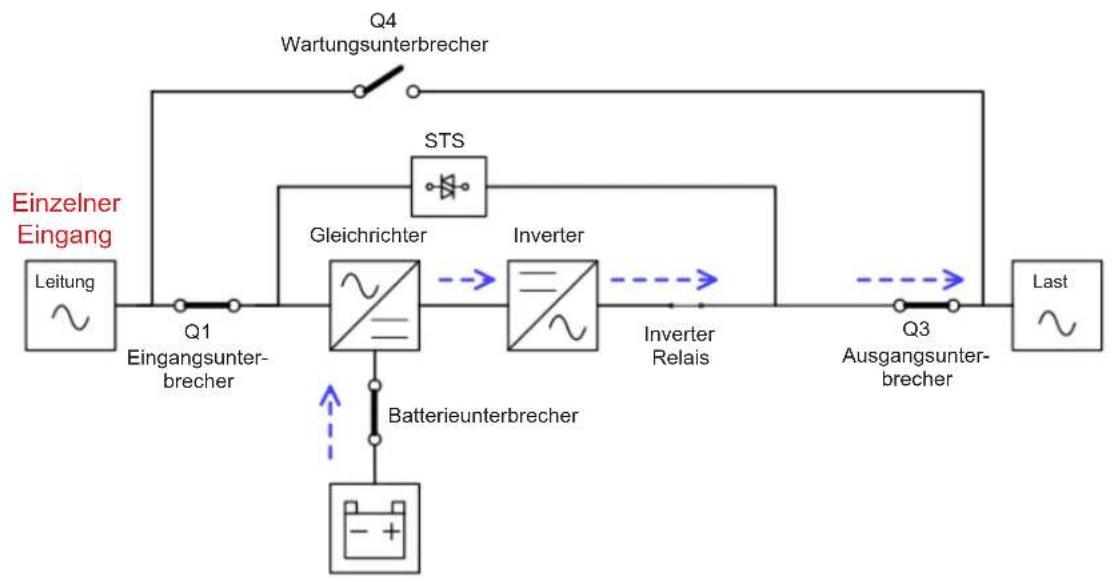

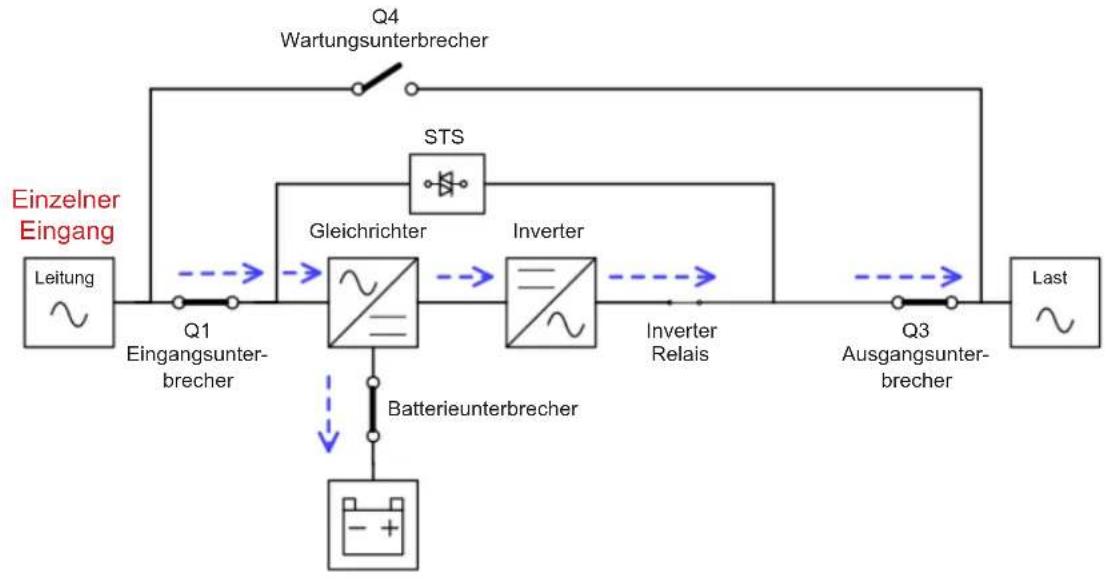

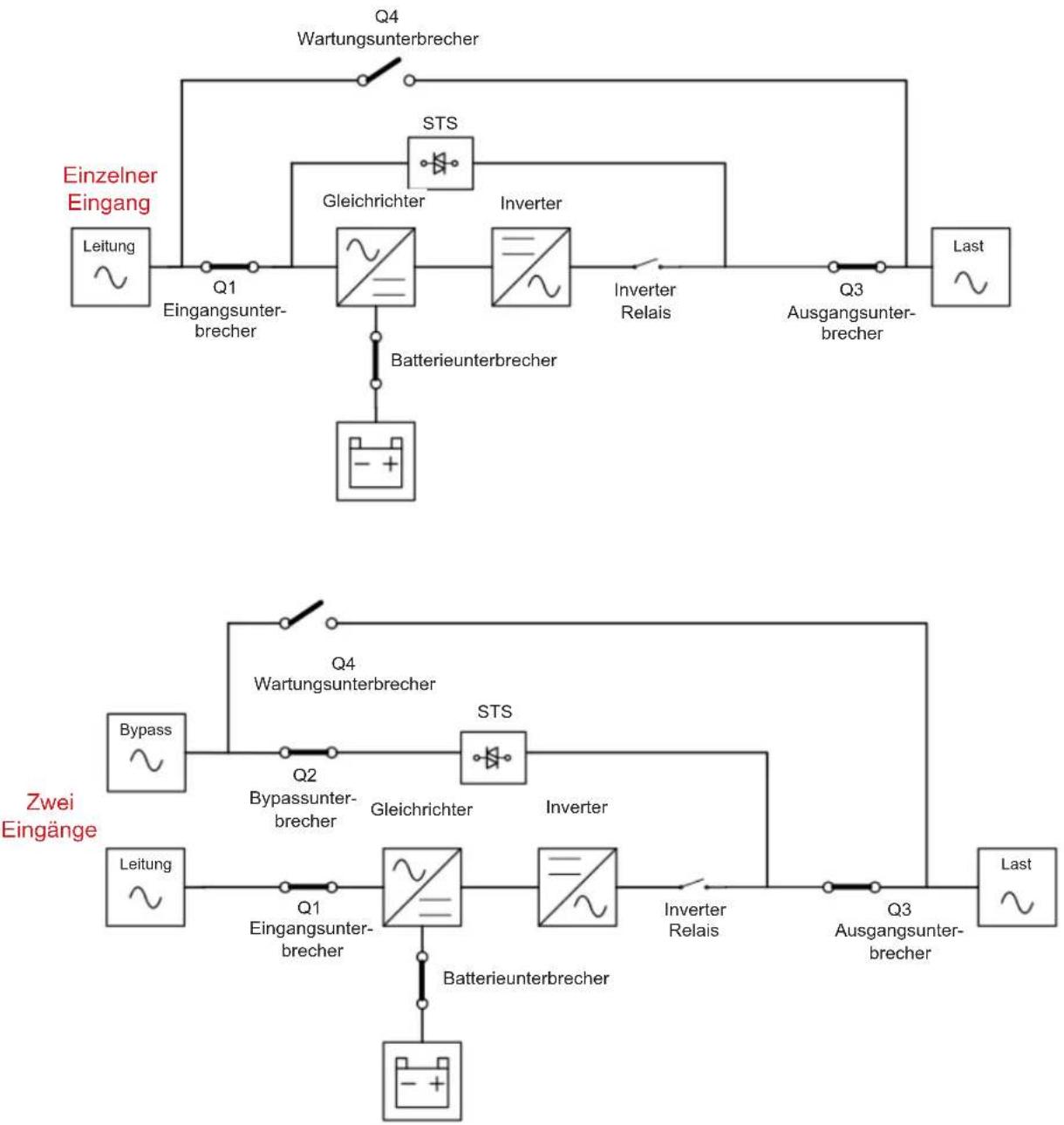

Abbildung 6.1 Schaltplan für eine Standard-Einzeleingangs-USV

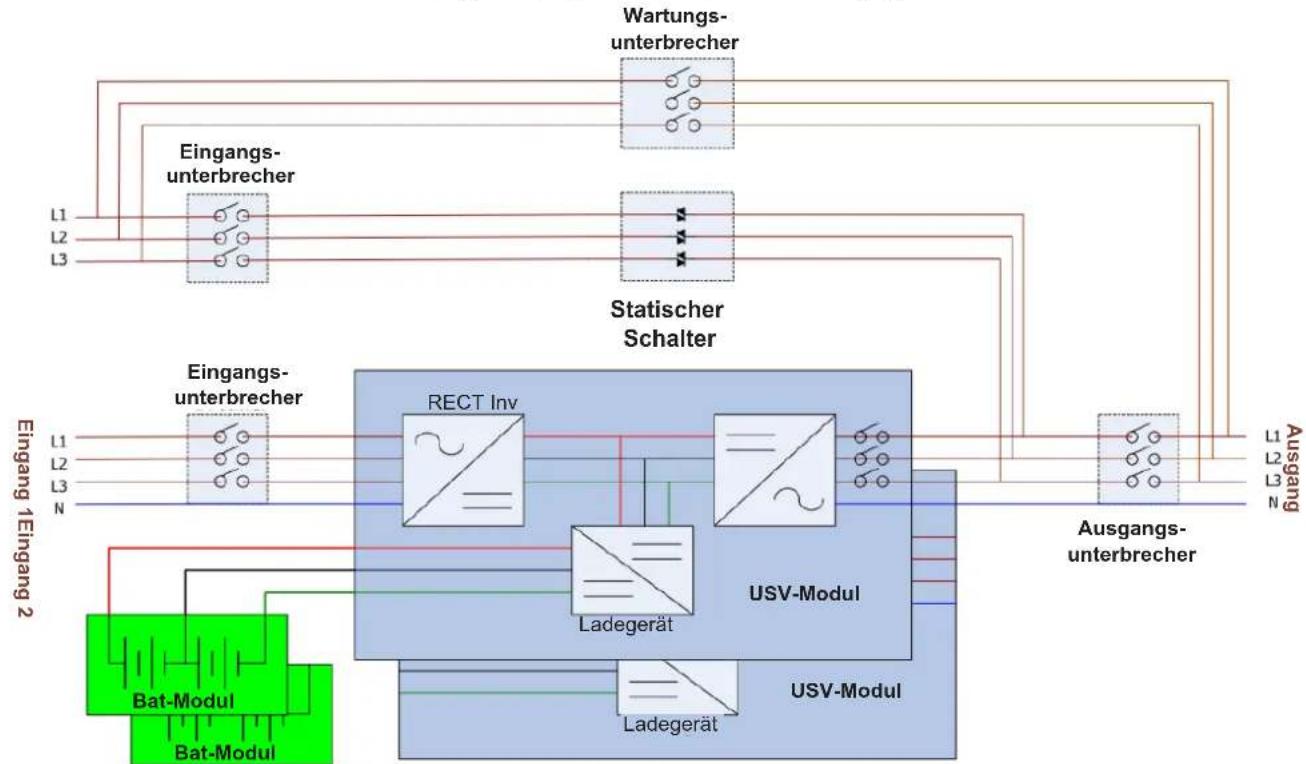

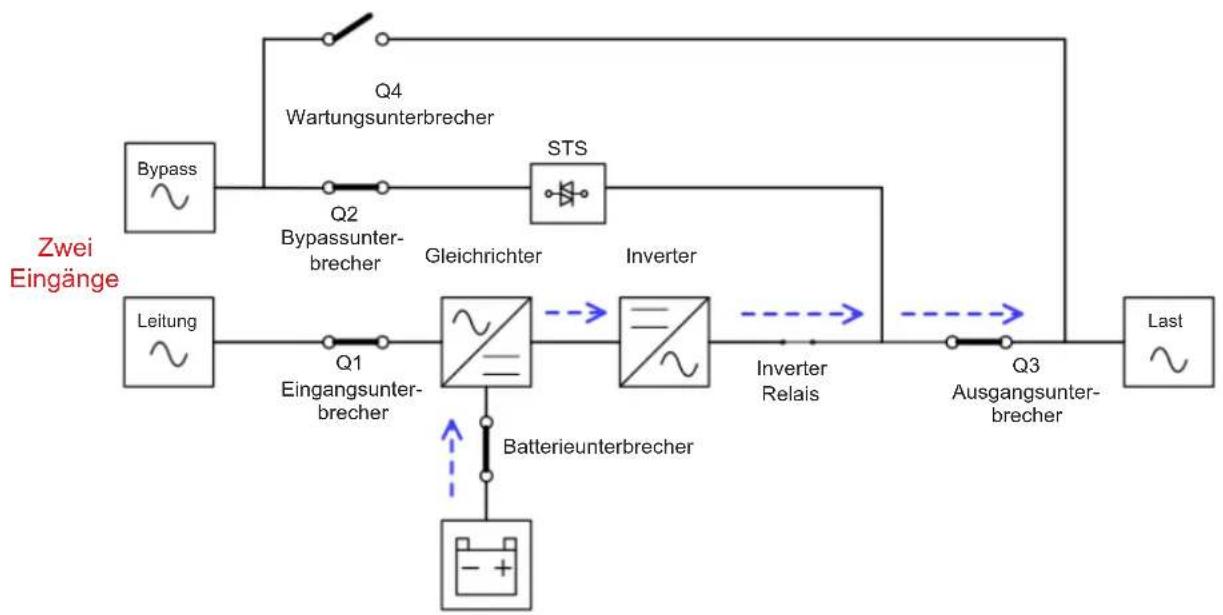

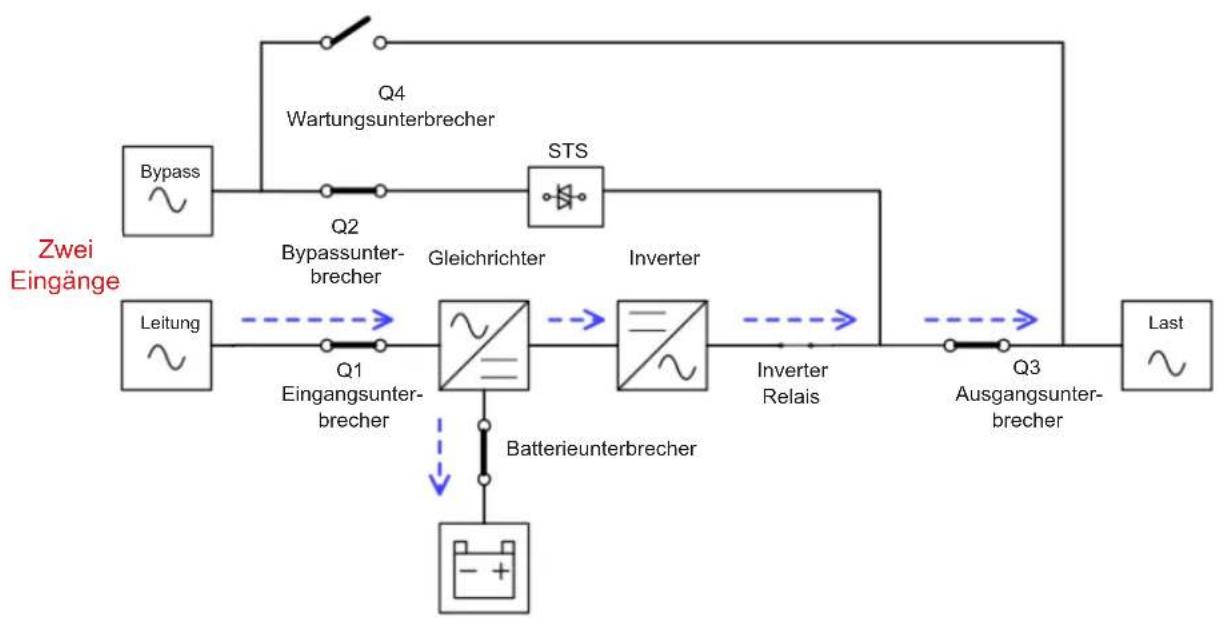

Abbildung 6.2 Schaltplan für zwei Eingänge (wird mit einem anderen S3MX-USV-Modell angegeben)

6. Betriebsprinzipien

6.2 Betriebsmodi

These USV ist eine USV mit drei Phasen, Vierleiter-Netzanschluss, Doppelumwandlung und Rückübertragung, die einen Betrieb in den folgenden Modi zulässst:

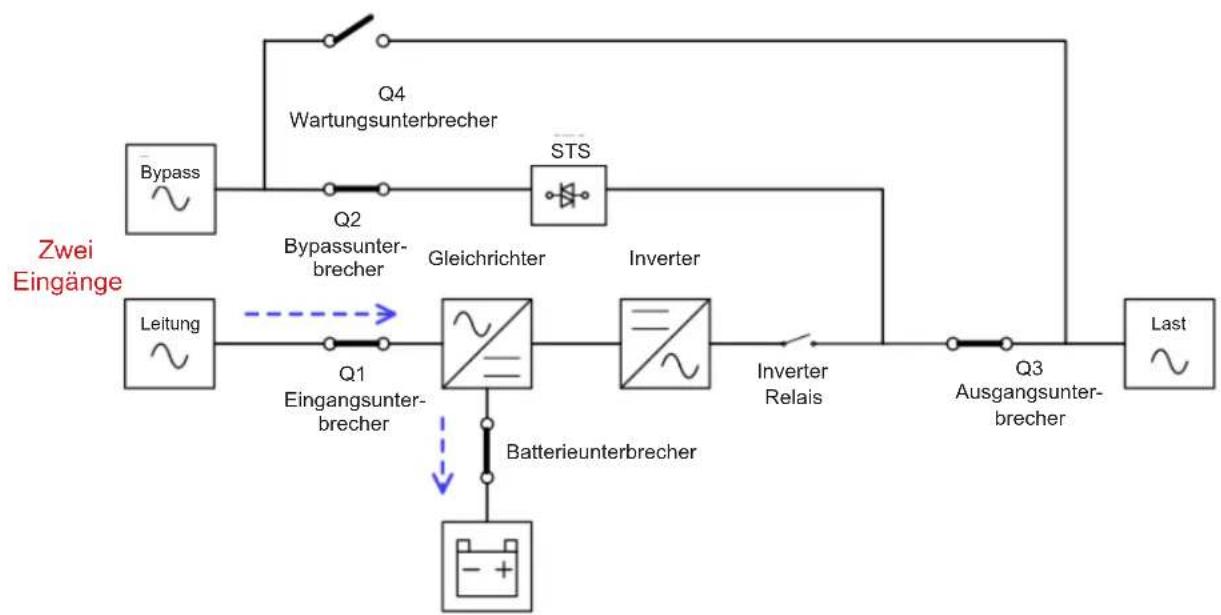

• Standby-Modus
  Leistungsmodus
• Batteriemodus
• Bypass-Mode

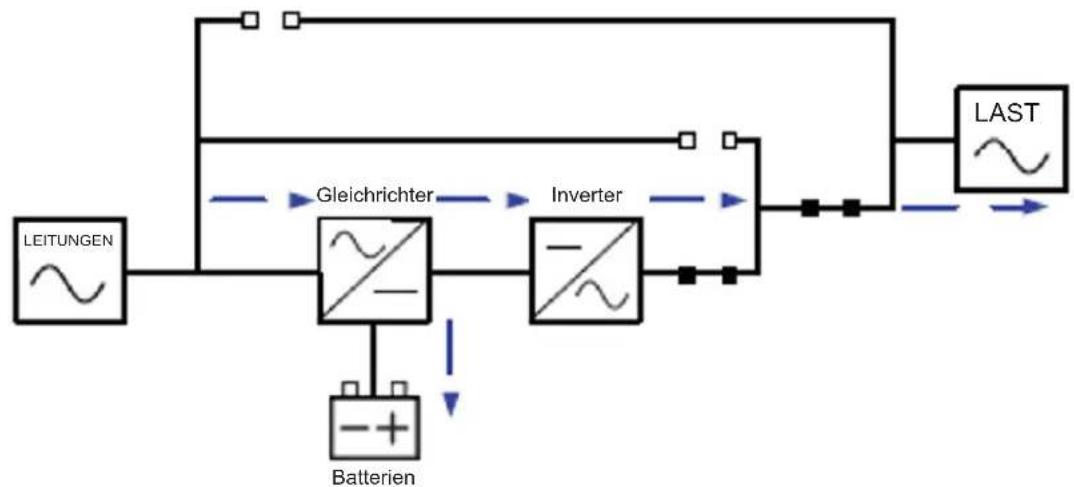

• Konvertermodus

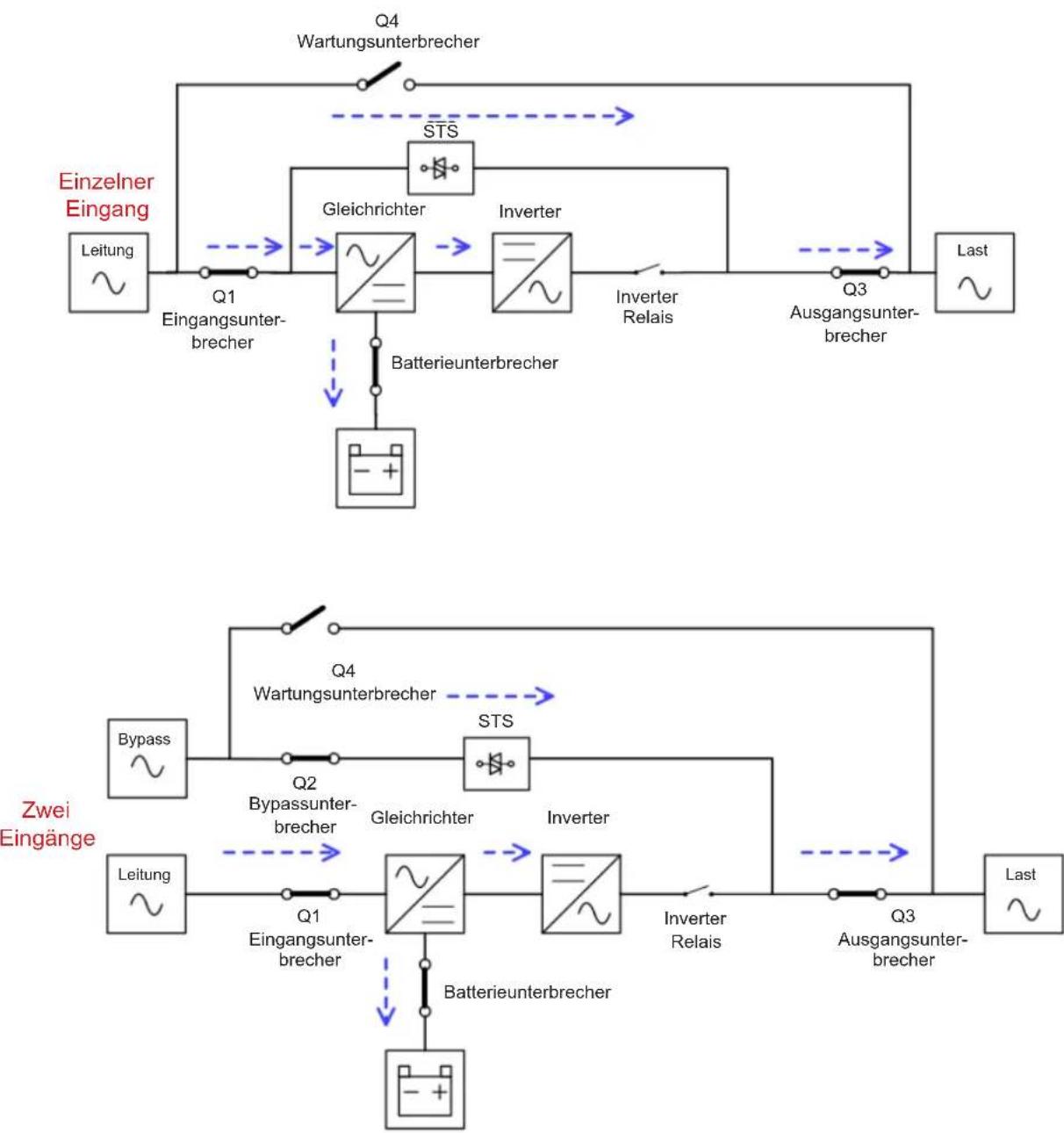

  ECO-Modus
  Abschaltmodus

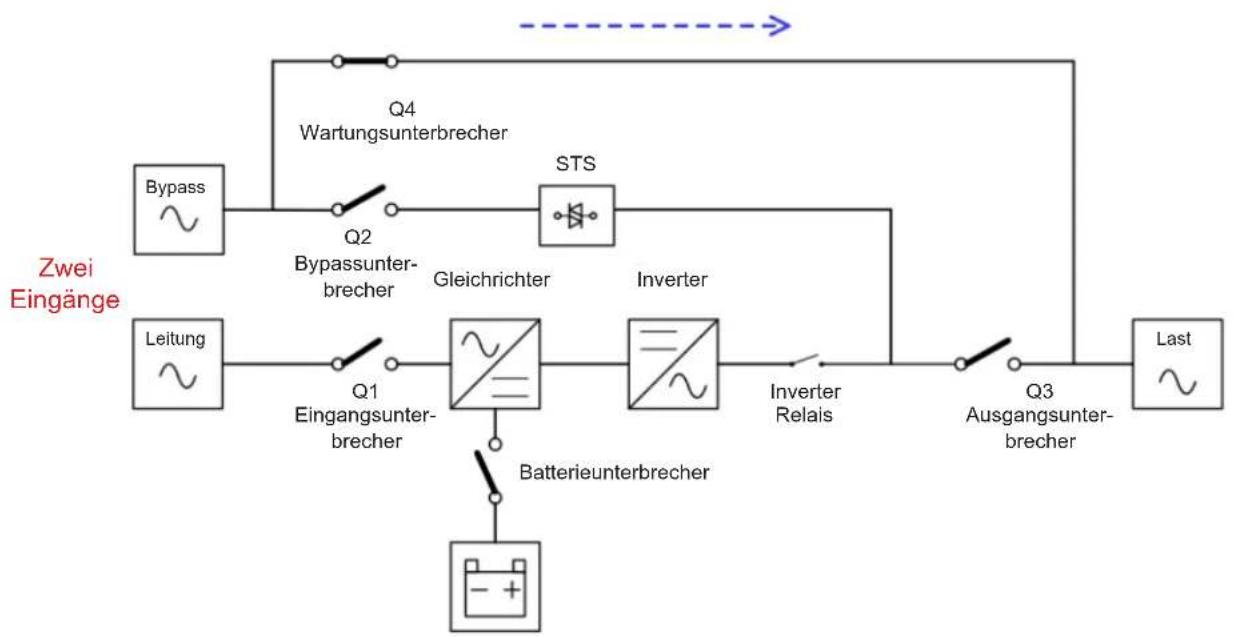

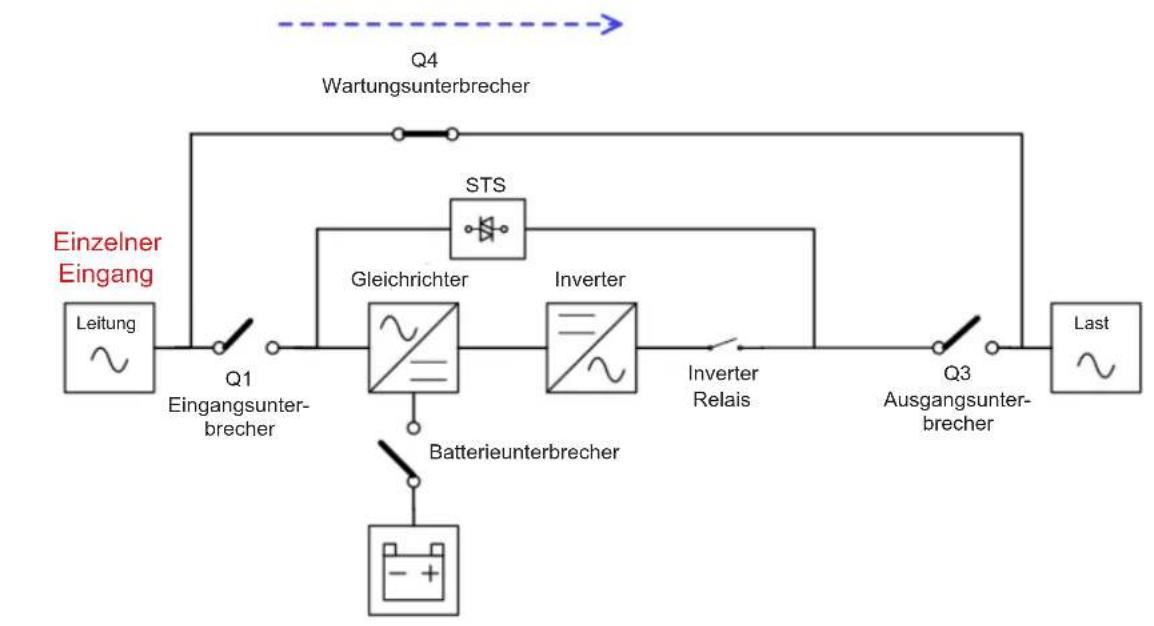

  Wartungsbypass-Modus (Manueller Bypass)

6.2.1 Standby-Modus

Die USV goht in den Standby-Modus (wenn der BYPASS deaktiviert ist), bis die USV eingeschelt wird. Wenn die USV im Standby-Modus mit Strom versorgt wird, wird die Ladefunktion aktiv sein, wenn die Batterie angeschlossen ist. Die Last wird unter thisem Modus nicht mit Strom versorgt.

Standby-Modus-Diagramme

6. Betriebsprinzipien

6.2.2 Netzmodus

Im Netzmodus liefert der Gleichrichter Strom von den Netzkabeln und liefert DC-Strom an den Inverter und das Ladegerat ldt die Batterie. Der Inverter filter den DC-Strom und wandelt hinn in reinen, stabilen AC-Strom, um die Last mit Strom zu versorgen.

Netzmodusdiagramme

6. Betriebsprinzipien

6.2.3 Batteriemodus

Die USV goes automatisch in den Batteriemodus über, wenn die Netzstromversorgung ausfält. Bei einem Stromausfall wird die Last nicht gestört. Im Batteriemodus liefert der Gleichrichter Strom von der Batterie und liefert DC-Strom an den Inverter. Der Inverter filtert den DC-Strom und wandeltihn in reinen und stabilen AC-Strom, um die Last mit Strom zu versorgen.

Batterie-Modus-Diagramme

6. Betriebsprinzipien

6.2.4 Frequenzwandlungsmodus

Wenn die USV manuell im Konvertermodus eingerichtet ist, kann die Ausgangsfrequenz als 50 Hz oder 60 Hz festgelegt werden. Wenn die Ausgangsfrequenz eingerichtet wurde, deaktiviert das System automatisch die Bypass-Funktion. Wenn der Inverter abschaltet, ist kein Bypass-Ausgang vorhanden. Im Konvertermodus leuchtet die NORMAL-LED-Anzeige (NORMAL) auf (grün).

Frequenzwandlungsmodus-Diagramm

6. Betriebsprinzipien

6.2.5 Bypass-Modus

Bei Netzanschluss befindet sich die USV im Bypass-Modus, bevor die USV eingeschaltet wird (wenn die BYPASS-Einstellung aktiviert ist), und die Ladefunktion ist aktiv, wenn die Batterie angeschlossen ist.

Wenn die USV eingeschaltet wurde und auf anormale Situationen trifft (Übertemperatur, Überlastung usw.), überträgt der statische Transferschalter die Last ohne Störung vom Inverter zur Bypass-Quelle. Wenn die Übertragung aus einem umkehrbaren Grund verursacht wurde, kehrt die USV zurück in den Netzmodus, sobald die Situation behoben wurde.

Bypass-Modus-Diagramme

6. Betriebsprinzipien

6.2.6 ECO-Modus

Der ECO-Modus kann über das LCD-Steuergangspane aktiviert werden. Im ECO-Modus wird die Last zum Bypass umgeleitet, wenn die Bypass-Spannung und -Frequenz im akzeptablen Bereich liegen. Wenn die Bypass-Spannung außerhalb des Bereichs liegt, überträgt die USV die Stromquelle vom Bypass zum Inverter. Um die Transferzeit zu verkürzen, arbeiten der Gleichrichter und Inverter, wenn die USV sich im ECO-Modus befindet.

ECO-Modus-Diagramm

6. Betriebsprinzipien

6.2.7 Abschaltmodus

Wenn die USV im Aus-Zustand ist und keine Netzquelle vorhanden ist, geht die USV in den Abschaltmodus über. Wenn keine Netzstromquelle vorhanden ist und die USV die Batterien bis auf das Grenzspannungsiveau von 10 V/Batterie bei 25 Grad Celsius entladen hat, geht die USV auch in den Abschaltmodus über. Wenn die USV in diesen Modus übergeht, schaltet es den Steuerungsstrom der USV und den Gleichrichter aus und schaltet das Ladegerät und den Inverter ab.

Abschaltmodus-Diagramme

6. Betriebsprinzipien

6.2.8 Wartungsbypass-Modus

Ein manueller Bypass-Schalter ist vorhanden, um die Kontinuität der Stromversorgung an die kritische Last Sicherzustellen, wenn die USV nicht verfügbar wird (z. B. während eines Wartungsvorgangs). Stellen Sie vor dem Übergang in den Bypass-Modus safer, dass die Bypass-Stromquelle vorhanden ist.

Wartungsbypass-Modus-Diagramme

7.USV-Betrieb

Warning

• Starten Sie die USV nicht, bevor die Installation abgeschlossen ist.
• Stellen Sie sicher, dass die Kabel richtig angeschlossen und die Netzkabel fest eingesteckt sind.
• Stellen Sie safer, dass die Leistungsstufenadressen richtig konfiguriert sind. Siehe Abschnitt 3.3 und Tabelle 3.1 für Details.
• Stellen Sie sicher, dass alle Unterbrecher AUS sind.

7.1 Netzstart

Gehen Sie wie folgt vor, wenn Sie die USV aus einem vollig abgeschalteten Zustand aus starten.

Schritt 1: Wenden Sie Netzstrom auf die USV an.

Schritt 2: Schalten Sie den Batterieunterbrecher EIN (externer Batterieschrank).

Schnitt 3: Schalten Sie den Eingangsaunterbrecher EIN (Q1).

Fur Modelle mit zwei Eingangen: Schalten Sie sowohl den Eingangstrennschalter (Q1) als auch den Bypassstrengnschalter (Q2) EIN.

Schritt 4: Warten Sie eine Minute. Das LCD-Panel wird wie unter abgebildet gezeigt. Die USV geh in den Bypass-Modus über, wenn die Einstellung des Bypass-Modus aktiviert ist (Standarddeinstellung). Wenn der Bypass-Modus deaktiviert ist, bleibt die USV im Standby-Modus.

7.USV-Betrieb

Schritt 5: Stellen Sie sichere, dass keine Warn- oder Fehlerereignisse aufgezeichnet wurden. Sollte jedoch ein Warnungs- oder Fehlerereignis vorliegen, siehe 8. Fehlerbehebung, um das Problem zu loseh.

Schnitt 6: Schalten Sie den Ausgangsunterbecher EIN (Q3).

Taste Strom Ein/Aus

Schritt 7: Drucken Sie die EIN/AUS-Taste zwei Sekunden lang, bis ein Piepton zu horen ist, und setzen Sie dann los, um den Inverter zu starten.

Schnitt 8: Die USV ist jetzt im Netzmodus. Der Netzstart ist jetzt abgeschlossen.

7.USV-Betrieb

7.2. Kaltstart-Inbetriebnahme

Schritt 1: Schalten Sie den Batterieunterbrocher EIN (external Batterieschrank).
Schritt 2: Drucken Sie die Taste „Batteriestart" auf einer der Leistungsstufen, um den Steuerungsstrom einzuschalten.

Batterie-Starttaste

Schritt 3: Nach Drücken der Taste „Batteriestart" zeigt die USV den Initialisierungsbildschirm an.

Schritt 4: Wenn die USV den Online-Bildschirm aneigt, drucken Sie sofort die Taste „Strom Ein/Aus" für zwei Sekunden, bis ein Piepton zu horen ist, und halten Sie dann los, um den Inverter zu starten.

7.USV-Betrieb

Schritt 5: Die USV goes in den Batteriemodus über.

Schritt 6: Schalten Sie den Ausgangsunterbecher EIN (Q3). Der Kaltstartvorgang ist abgeschlossen.

Schritt 7: Schalten Sie den Eingangssunterbrecher ein (Q1), wenn der Netzanschluss wiederhergestellt und für OK befinden wurde. Für Modelle mit zwei Eingangen: Schalten Sie den Eingangstrennschalter (Q1) und den Bypassstrennschalter (Q2) EIN, wenn die Versorgungsspannung wiederhergestellt und als OK bestätigt wurde.

7.USV-Betrieb

7.3 Wartungsbypass-Betrieb

Folgen Sie diesen Schritten, um für die Wartung der Leistungsstufe und den Schutz der USV in den Wartungsbypass überzugehen.

7.3.1 Kritische Last von Netzmodus zu Wartungsbypass übertragen

Bestätigen Sie, dass der Bypass-Modus aktiviert ist, über das LCD-Anzeigemenu, bevor Sie die Wartungsbypass-Prozedur ausführten.

Schritt 1	Entfernen Sie die mechanische Verriegelungsplatte, die den Trennschalter des Wartungsbypasses Q4 sichert (alle Modelle).
	Q4Wartungsbypass Modelle S3M100KX/S3M100KXD S3M120KX/S3M120KXD (100 kVA/120 kVA)	Q4Wartungsbypass Modelle S3M160KX/S3M160KXD S3M200KX/S3M200KXD (160 kVA/200 kVA)
Schritt 2	Bestätigen Sie, dass die USV im Bypass-Modus lauft.
	SYSTEM ON Bypass Mode STS 0% 0% 0% LOAD 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0%
Schritt 3	Schalten Sie den Q4 Wartungsbypassstrennschalter (alle Modelle) EIN. EINAUS EIN AUS Q4Wartungsbypass Modelle S3M100KX/S3M100KXD S3M120KX/S3M120KXD (100 kVA/120 kVA)	Q4Wartungsbypass Modelle S3M160KX/S3M160KXD S3M200KX/S3M200kXD (160 kVA/200 kVA)

7.USV-Betrieb

Schritt 4	Schalten Sie den Q3-Ausgangsrennschalter AUS. Q3 Eingang 3 Modelle S3M100KX/S3M100KXD S3M120KX/S3M120KXD (100 kVA/200 kVA)	Schalten Sie den Q3-Ausgangsrennschalter AUS. Q3 Eingang 3 Modelle S3M160KX/S3M160KXD S3M200KX/S3M200KXD (160 kVA/200 kVA)
Schritt 5 Modell mit einem Eingang: Schalten Sie den Q1-Eingangssunterbrecher AUS. Q1 Eingang 1 Modelle S3M100KX S3M120KX (100 kVA/120 kVA)	Modell mit einem Eingang: Schalten Sie den Q1-Ausgangsunterbrecher AUS. Q1 Eingang 1 Modelle S3M160KX S3M200KX (160 kVA/200 kVA)	Modell mit einem Eingang: Schalten Sie den Q1-Ausgangsunterbrecher AUS. Q1 Eingang 1 Modelle S3M160KX S3M200KX (160 kVA/200 kVA)
	Modelle mit zwei Eingängen (Optional) Schalten Sie den Q1- und den Q2-Eingangssunterbrecher AUS.	Modelle mit zwei Eingängen (Optional) Schalten Sie den Q1-Eingangsrennschalter, Q2 Eingang- strennschalter AUS.
	Q1 Eingang 1 Modelle S3M100KXD S3M120KXD (100 kVA/120 kVA)	Q1 Eingang 1 Modelle S3M160KXD S3M200KXD (160 kVA/200 kVA)
Schritt 6	Die USV besteht in den Abschaltmodus über und wird sich langsam abschlten. Nachdem die USV sich abgeschelt hat, schalten Sie den Batterieunterbrecher AUS (extern Batterieschrank).
Schritt 7	Die kritische Last wird jetzt im Wartungsbypass-Modus unterstützt.

7.3.2 Kritische Last vom Wartungsbypass zum Netzmodus übertragen

Schritt 1	Schalten Sie den Batterieunterbrecher EIN (extern Batterieschrank).
Schritt 2 Modell mit einem Eingang: Schalten Sie den Q1-Eingangsunterbrecher EIN. Q1 Eingang 1 Modelle S3M100KX S3M120KX (100 kVA/120 kVA)	Modell mit einem Eingang: Schalten Sie den Q1-Eingangsunterbrecher EIN. Q1 Eingang 1 Modelle S3M160KX S3M200KX (160 kVA/200 kVA)
Modell mit zwei Eingängen (Option): Schalten Sie den Q1- und den Q2-Eingangsunterbrecher EIN.	Modell mit zwei Eingängen (Option): Schalten Sie den Q1- und den Q2-Eingangsunterbrecher EIN.
Schritt 3	Gehen Sie zum Menu „LCD INFORMATION". Wahlen Sie SYSTEM aus, um sicherzustellen, dass der Bypassmodus aktiviert ist (“Strom vom Bypass”). Wenn der Bypassmodus deaktiviert ist, stellen Sieihn auf über das Setup-Menü auf „aktiviert" und bestätigten Sie, bevor Sie fortfahren, dass die USV im Bypassmodus lauft.
	SYSTEM ON Bypass Mode	--KVA
	STS	0%
	DC AC	0%
	LOAD	0%
	0%	0%
	0%	0%
	0%	0%
	0%	0%
	12:00	2018.03.01
Schritt 4	Schalten Sie den Q3-Ausgangsunterbrecher EIN. Q3 Ausgang Modelle S3M100KX/S3M100KXD S3M120KX/S3M120KXD (100 kVA/120 kVA)	Schalten Sie den Q3-Ausgangsunterbrecher EIN. Q3 Ausgang Modelle S3M160KX/S3M160KXD S3M200KX/S3M200KXD (160 kVA/200kVA)

7.USV-Betrieb

Schritt 5	Schalten Sie den Q4 Wartungsbypassstrennschalter (alle Modelle) AUS.
	EINAUS Wartungsbypass Modelle S3M100KX/S3M100KXD S3M120KX/S3M120KXD (100 kVA/120 kVA)	Q4 Wartungsbypass Modelle S3M160KX/S3M160KXD S3M200KX/S3M200KXD (160 kVA/200 kVA)
Schritt 6	Befestigen Sie die mechanische Verriegelungsplatte am Trennschalter Q4 Wartungsbypasses (alle Modelle).
	Q4 Wartungsbypass Modelle S3M100KX/S3M100KXD S3M120KX/S3M120KXD (100 kVA/120 kVA)	Q4 Wartungsbypass Modelle S3M160KX/S3M160KXD S3M200KX/S3M200kXD (160 kVA/200 kVA)
Schritt 7	Drücken Sie die EIN/AUS-Taste zwei Sekunden lang, bis ein Piepton zu horen ist, und setzen Sie sie dann los, um den Inverter zu starten.
Schritt 8	Die kritische Last wird jetzt im Netzmodus unterstützt.

7.USV-Betrieb

7.4 Betrieb ausschalten

7.4.1 Ausschalten im Netzbetrieb

WARNING: Die AC-Leistungsabgabe für alle Verbraucher wird durch die USV-System-Abschaltanweisung unterbunden. Vergewissem Sie sich vor dem Herunterfahren, dass alle Stromverbraucher ausgeschelt sind.

Die folgenden LCD-Diagramme gelten, wenn die USV im Netzmodus lauft.

Schritt 1: Stoppen Sie den Umrichter. PDrucken Sie die Taste „Power On/Off" für 2 Sekunden, bis ein Piepton ertont, um die USV auszuschalten, oder verwenden Sie das Menu-Steuersystem. Die USV wechsel in den Bypass-Modus - oder Standby-Modus, wenn die Einstellung Bypass-Modus deaktiviert ist.

7.USV-Betrieb

Das folgende LCD-Diagramm zeigt den Bypass-Modus (Bypass-Modus ist aktiviert).

Schritt 2: Schalten Sie den Ausgangstrennschalter (Q3) aus.

Schnitt 3: Schalten Sie den Eingangstrennschalter (Q1) aus.

Fur Modelle mit zwei Eingangen: Schalten Sie den Eingangstrennschalter (Q1) und den Bypassstrennschalter (Q2) aus.

Schritt 4: Die USV wechseit in den Abschaltmodus und schaltet sich langsam ab. Warten Sie, bis die LCD-Anzeige AUS geschalte ist.

Schritt 5: Nach dem die USV ausgeschaltet wurde, schalten Sie den externen Netzschalter AUS, um die Wechselstromversorgung der USV zu trennen.

Schritt 6: Wenn die USV für länger Zeit vom Stromnetz getrennt bleibt, schalten Sie den Batterietrennschalter (externer Batterieschrank) aus.

7.4.2 Ausschalten im Batteriebetrieb

WARNING: Die AC-Leistungsabgabe für alle Verbraucher wird durch die USV-System-Abschaltanweisung unterbunden. Vergewissern Sie sich vor dem Herunterfahren, dass alle Stromverbraucher ausgeschelt sind.

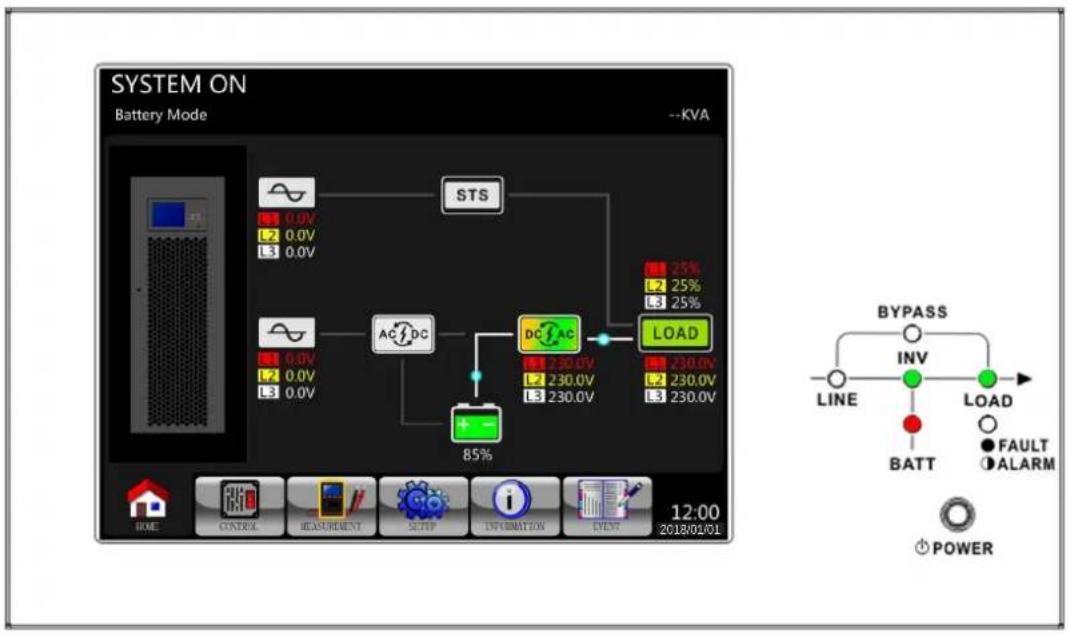

Die unten gezeigten LCD-Diagramme beziehen sich auf den Batteriebetrieb der USV.

7.USV-Betrieb

Schritt 1: Drucken Sie die Taste „Power On/Off" für 2 Sekunden, um die USV auszuschalten, oder verwenden Sie das Menu-Steuersystem. Die USV wechselt zuerst in den Standby-Modus und dann nach einigen Sekunden in den Abschaltmodus.

Schritt 2: Schalten Sie den Ausgangstrengnschalter (Q3) aus.

Schritt 3: Schalten Sie den Eingangstrennschalter (Q1) aus.

Fur Modelle mit zwei Eingangen: Schalten Sie den Eingangstrennschalter (Q1) und den Bypassstrennschalter (Q2) aus.

Schritt 4: Im Abschaltmodus wird die USV langsam vom Stromnetz getrennt. Warten Sie, bis die LCD-Anzeige AUS geschalte ist.

Schritt 5: Nachdem die USV ausgeschaltet wurde, schalten Sie den externen Netzschalter AUS, um die Wechselstromversorgung der USV zu trennen.

Schritt 6: Wenn die USV für langere Zeit vom Stromnetz getrennt bleibt, schalten Sie den Batterietrennschalter (externer Batterieschrank) aus.

8. Fehlerbehebung

Fehler- und Warnungsereignisse sollen von autorisiertem Personal überprüft werden.

LCD-Meldung Erklärung Lösung
Fault! Bus Over Voltage DC-Bus-Spannung ist zu hoch. Kontaktieren Sie das Servicepersonal.
Fault! Bus Under Voltage DC-Bus-Spannung ist zu niedrig. Kontaktieren Sie das Servicepersonal.
Fault! Bus Voltage Unbalance DC-Bus-Spannung ist nicht ausgeglichen. Kontaktieren Sie das Servicepersonal.
Fault! Bus Short DC-Bus ist kurzgeschlossen. Kontaktieren Sie das Servicepersonal.
Fault! Bus Soft Start Time Out Die Gleichrichter konnten wegen geringer DC-Bus-Spannung nicht innerhalb der vorgegebenen Zeit starten.		Schalten Sie die USV aus und starten Sie die USV dann neu. Wen der Fehler erneut auftritt, kontaktieren Sie das Servicepersonal.
Fault! Inverter Soft Start Time Out Inverter-Spannung kann die erwünschte Spannung nicht innerhalb der vorgegebenen Zeit erreichen.		Schalten Sie die USV aus und starten Sie die USV dann neu. Wen der Fehler erneut auftritt, kontaktieren Sie das Servicepersonal.
Fault! Inverter Voltage Over Inverter-Spannung über (Spitzenwert). Kontaktieren Sie das Servicepersonal.
Fault! Inverter Voltage High	Inverter-Spannung ist zu hoch.	Kontaktieren Sie das Servicepersonal.
Fault! Inverter Voltage Low	Inverter-Spannung ist zu niedrig.	Kontaktieren Sie das Servicepersonal.
Fault! R Inverter Voltage Short	R-Phasen-Inverter-Ausgang ist kurzgeschlossen.	Kontaktieren Sie das Servicepersonal.
Fault! S Inverter Voltage Short	S-Phasen-Inverter-Ausgang ist kurzgeschlossen.	Kontaktieren Sie das Servicepersonal.
Fault! T Inverter Voltage Short	T-Phasen-Inverter-Ausgang ist kurzgeschlossen.	Kontaktieren Sie das Servicepersonal.
Fault! RS Inverter Voltage Short	R-S-Inverter-Ausgang ist kurzgeschlossen.	Kontaktieren Sie das Servicepersonal.
Fault! ST Inverter Voltage Short	S-T-Inverter-Ausgang ist kurzgeschlossen.	Kontaktieren Sie das Servicepersonal.
Fault! TR Inverter Voltage Short	T-R-Inverter-Ausgang ist kurzgeschlossen.	Kontaktieren Sie das Servicepersonal.
Fault! Inverter R Negative Power	Negative Strom des R-Phasen-Inverter-Ausgangs über dem Bereich.	Kontaktieren Sie das Servicepersonal.
Fault! Inverter S Negative Power	Negative Strom des S-Phasen-Inverter-Ausgangs über dem Bereich.	Kontaktieren Sie das Servicepersonal.
Fault! Inverter T Negative Power	Negative Strom des T-Phasen-Inverter-Ausgangs über dem Bereich.	Kontaktieren Sie das Servicepersonal.
Fault! Over Load Fault	Schwere Überlastung verursacht USV-Fehler.	Reduzieren Sie die Last.
Fault! Battery Fault	Batterieverpolung.	Überprüfen Sie die Polärität der Batterieverbindung und kontaktieren Sie das Servicepersonal.
Fault! Over Temperature	Stellen Sie sicher, dass genug Platz für Belüfung vorhanden ist und der Ventilator Funktioniert.	Prüfen Sie, ob die Umgebungstemperatur über dem Richtwert liegt, oder kontaktieren Sie das Servicepersonal.
Fault! CAN Fault CAN-Kommunikationsfehler	Kontaktieren Sie das Servicepersonal.
Fault! TRIGO Fault	Fehler in Bezug auf synchronisiertes Auslösersignal.	Kontaktieren Sie das Servicepersonal.
Fault! Relay Fault	Inverter-Relais-Fehler.	Kontaktieren Sie das Servicepersonal.
Fault! Line SCR Fail	Leitung-SCR-Kurzschluss-Fehler.	Kontaktieren Sie das Servicepersonal.
Fault! EEPROM Fault	EEPROM-Betriebsfehler.	Kontaktieren Sie das Servicepersonal.
Fault! Parallel Cable Loosen Fault	Fehler: paralleles Kabel lose.	Prüfen Sie, ob das Parallelkabel lose ist, und kontaktieren Sie das Servicepersonal.
Fault! DSP MCU Stop Communicate	DSP-MCU-Kommunikationsstopp.	Kontaktieren Sie das Servicepersonal.
Fault! Bypass Temperature Fault	Bypass-Temperaturfehler.	Prüfen Sie, ob die Umgebungstemperatur über dem Richtwert liegt, oder kontaktieren Sie das Servicepersonal.
Fault! Bypass SCR Fault	Bypass-SCR-Fehler.	Kontaktieren Sie das Servicepersonal.
Warning! EPO Active	Überprüfen Sie den EPO-Anschluss.	Prüfen Sie, ob der Stecker lose ist, wenn die EPO sich ungewählich verhält.
Warning! Over Load Fail	Die Lastgeräte verlangen mehr Strom, als die USV liefern kann. Leistungsmodus Goes in Bypassmodus über.	Reduzieren Sie die Last und prüfen Sie die Kapazität und Spezifikation der Ladung.
Warning! Communicate CAN Fail	CAN-Kommunikationsfehler.	Kontaktieren Sie das Servicepersonal.
Warning! Over Load	Wenn Sie im Leistungsmodus sind, verlangen die Lastgeräte mehr Strom, als die USV liefern kann.	Reduzieren Sie die Last und prüfen Sie die Kapazität und Spezifikation der Ladung.

8. Fehlerbehebung

LCD-Meldung Erklärung Lösung
Warning! Battery Open Batterie nicht angeschlossen. 1. Prüfen Sie den Batterieunterbrecher.2. Überprüfen Sie, ob die Batterie richtig angeschlossen ist.3. Überprüfen Sie die Nennspannung der Batterie.4. Kontaktieren Sie bei Bedarf das Servicepersonal.
Warning! Battery voltage High Batteriespannung ist zu hoch. Überprüfen Sie die Nennspannung der Batterie undkontaktieren Sie das Servicepersonal.
Warning! Turn On Abnormal Einschalten anomal. Überprüfen Sie, ob die Eingangspannung oder -frequenz außerhalb des Bereichs liegt.
Warning! Charge Fail Ladefehler. Kontaktieren Sie das Servicepersonal.
Warning! EEPROM Fail EEPROM-Betriebsfehler. Kontaktieren Sie das Servicepersonal.
Warning! Fan Lock Ventilator klemmt. Überprüfen Sie, ob das Geblase blockiert ist, oder kontaktieren Sie das Servicepersonal.
Warning! Line Phase Error Leitungsphaseinsehenfehler. Überprüfen Sie, ob die Phasensequenz der Hauptleitung korrekt ist, und kontaktieren Sie das Servicepersonal.
Warning! Bypass Phase Error Bypassphasenfehler. Überprüfen Sie, ob die Phasensequenz des Bypass korrekt ist, und kontaktieren Sie das Servicepersonal.
Warning! N Loss Neutraleiter verloren. Überprüfen Sie, ob die Neutralverbindung korrekt ist, und kontaktieren Sie das Servicepersonal.
Warning! Internal Initial Fail Interne Anfangsfehler. Kontaktieren Sie das Servicepersonal.
Warning! Comm. Syn. Signal Fail Fehler mit dem Kommunikationssynchronisierungssignal. Kontaktieren Sie das Servicepersonal.
Warning! Comm. TRIGO Fail Fehler in Bezug auf Kommunikationsauslösersignal. Kontaktieren Sie das Servicepersonal.
Warning! Power Stage Loss Leistungsphaseverlust. Überprüfen Sie, ob die Anzahl der im System installierten Leistungsphasekorrekt ist.
Warning! Parallel Sys Config. Wrong Fehler in Bezug auf parallelele Systemkonfiguration. Kontaktieren Sie das Servicepersonal.
Warning! Maintenance Bypass Mit Wartung beginnen. Prüfen Sie, ob der Stecker lose ist, wenn sie sich ungewöhlich verhalt.
Warning! Battery Age Alert Batterielaufzeit abgelaufen. Überprüfen Sie, ob die Batterie über die Betriebszeit hinaus verwendet wurde, oder kontaktieren Sie das Servicepersonal.
Warning! Parallel UPS Cable Loosen Fehler: paralleles USV-Kabel lose. Prüfen Sie, ob das parallele USV-Kabel lose ist, und kontaktieren Sie das Servicepersonal.
Warning! Parallel UPS Config. Wrong Fehler mit der parallelen USV-Konfigurierung. Überprüfen Sie, ob die parallele USV-Einstellung korrekt ist, und kontaktieren Sie das Servicepersonal.das Servicepersonal.
Warning! Parallel Firmware Error Leistungsstufe Parallel-Firmware-Fehler Die Firmware-Version unterstützt nicht das Merkmal USV Parallel. Kontaktieren Sie das Servicepersonal.
Warning! ID Conflict Leistungsstufen-ID-Konflikt. Es gibt zwei Leistungsstufen mit den gleichen ID-Nummern. Änderm Sie die wiederholte ID, um sie freiusetzen, oder kontaktieren Sie das Servicepersonal.
Warning! Redundancy Set Fail Redundanzfestlegung fehlgeschlagen. Überprüfen, ob die USV von parallel auf einem gestellt wurde. Die Redundanzeinstellung muss auf 0 gesetzt werden.

9. Lagerung und Service

9.1 Lagerung

Das USV-System muss in einer sauberen, sicheren Umgebung mit einer Temperatur unter 40^ C und einer relativen Feuchtigkeit unter 90 % (nicht kondensierend) gelagert werden. Lagern Sie das USV in der Original-Transportverpackung, falls möglich. Wenn die Installation mehr als sechs Monate später erfolgt, nachdem Sie das USV-System erhalten haben, laden Sie die Batterien vor der Verwendung mindestens 24 Stunden lang auf. Verlassen Sie sich nicht daraufuf, dass das USV-System Notstrom für verbundene Ausstattung bereitstellt, wenn die Batterien nicht vollständig geladen sind.

Hinweis: Wenn das USV-System für längerere Zeit ausgeschelt beibt, sollte es in regelmäßigen eingeschaltet werden, damit die Batterien sich aufladen. Alle drei Monate sollen das USV-System eingeschaltet werden und die Batterien mindestens einen ununterbrochenen Zeitraum von 24 Stunden aufgeladen werden. Wenn die Batterien nicht regelmäßig aufgeladen werden, können sie dauerhaft beschädigt werden.

9.2 Service

• Das USV-System operiert mit gefährlichen Spannungen. Reparaturen sollenn nur von qualifizierten Servicemitarbeitern vorgenommen werden.
• Auch nach dem die Einheit von der Hauptleitung getreten ist, können möglicherweise gefährliche Komponenten im USV-System immer noch mit den Batteriepacks verbunden sein.
• Bevor Sie Service- oder Wartungseinheiten vornehmen, trennen Sie die Batterien und überprüfen Sie, dass kein Strom vorhanden ist und keine gefährliche Spannung existiert.
• Nur qualifizierte Techniker, die die erforderlichen Vorsichtsmaßnahmen ergreifen, * durfen Batterien austauschen und den Betrieb beaufsichtigen. Un autorisierte Personen sollen den Batteriewartung nicht durchführten.
• Überprüfen Sie, dass keine Spannung zwischen den Batterieiklemmen und der Erde besteht, bevor Sie Wartungs- oder Reparaturarbeiten vornehmen. Der Batterieschaltkreis ist nicht von der Eingangsspannung isoliert. Gefährliche Spannungen konnen zwischen den Batterieiklemmen und der Erde auftreten.
• Batterien können einen Stromschlag verursachen und einen starken Kurzschlussstrom führen. Entfern Sie alle Armbanduhren, Ringe und andere personlichen Gegenstände aus Metall, bevor Sie Wartungs- oder Reparaturarbeiten durchführung, und verwenden Sie nur Werkzeuge mit isolierten Griffen.
• Wenn Sie Batterien auswechseln, installieren Sie die gleiche Anzahl von Batterien des gleichen Typs.
• Versuchen Sie nicht, die Batterien durch Verbrennen zu entsorgen. Dies konnte eine Batterieexplosion verursachen. Die Batterien müssen entsprechend den örtlichen Vorschriften ordnungsgemäß entsorgt werden.
  Die Batterien durren weder geoffnet noch zerstort werden. Austretende Elektrolyte konnen toxisch sein und Verletzungen an Haut und Augen verursachen.
• Um Brandgefahren zu vermeiden, ersetzen Sie Sicherungen nur mit dem gleichen Typ und gleicher Amperezahl und erhmen Sie die USV nicht auseinander.

9.3 Batterlen (nur extern - im Batterieschrankhandbuch finden Sie weitere Informationen)

USV-Systeme der Tripp Lite S3MKX-Serie verwenden versiegelte Bleisäurebatterien. Die Batterielebensdauer hangt ab von der Betriebstemperatur, Nutzung und Häufigkeiten des Ladens/Entladens. Umgebungen mit hohen Temperaturen und eine hohe Lade- und Entladefrequenz verkurzt die Batterielebenszeit schnell.itte folgen Sie den folgenden Vorschlagen, um eine normale Batterielebensdauer zu gewährleisten.

1. Halten Sie die Betriebstemperatur zwischen 0^ 40^ .
2. Batterieleistung und -lebenszeit sind optimal bei einem Betrieb mit regulierten 25^ C.
3. Wenn die USV über langere Zeit gelagert werden muss, müssen die Batterien einmal alle drei Monate aufgeladen werden und die Ladezeit darf jeweils nicht weniger als 24 Stunden sein.

9.4 Geblase

Hohe Temperaturen verkurzen die Lebensdauer von Gebläsen. Wenn die USV lauft, überprüfen Sie, ob alle Geblase normal Funktionieren, und stellen Sie safer, dass Luft sich frei um die USV und durch sie hindurch stromen kann. Falls dies nicht der Fall ist, ersetzen Sie die Geblase.

Hinweis: Kontaktieren Sie den technischen Support von Tripp Lite, um weitere Informationen zu erhalten. Führer Sie keine Wartungsarbeiten durch, wenn Sie nicht darauf qualifiziert sind.

10. Technische Daten

Model S3M100KX/KXD* S3M120KX/KXD* S3M160KX/KXD* S3M200KX/KXD*
Kapazität (VA) 100 kVA 120 kVA 160 kVA 200 kVA
Kapazität (Watt) 90 kW 108 kW 144 kW 180 kW
EINGANG
Nennspannung Ph-Ph 380 V/400 V/415 V (Ph-N 220 V/230 V/240 V)
Spannungsbereich	Ph-Ph 208-478 V bei < 50 % Last; Ph-Ph 208-478 V bis 305-478 V bei 50 % bis 80 %Last (Spanningsbereich variiert mit der Ladung); > 80 % Last: Ph-Ph 305-478 V
Spannungsrückkehr Geringer Spanningsverlust +10 V; Hoher Spanningsverlust -10 V
Nennfrequenz 50/60 Hz (automatisch währbar)
Frequenzbereich 40-70 Hz
Phase 3 Phasen mit Neutral (3 Phasen, Neutral + Erdung)
Leistungsfaktor (100 % Auslastung) > 0,99
Harmonische Verzerrung(THDi; 100 % Auslastung)	< 3 %
AUSGANG
Phase 3 Phasen mit Neutral (3 Phasen, Neutral** + Erdung)
Nennspannung Ph-Ph 380 V/400 V/415 V (Ph-N 220 V/230 V/240 V)
AC-Spannungsgregulierung(Doppelwandlungsmodus)	±1 % (Symmetrische Auslastung)
AC-Spannungsgregulierung(Wandlermodus oder Batteriemodus)	±1 %
Leistungsfaktor	0,9
AC-Spannungsgregulierung (ECO-Modus)	± 15 V vom Nennwert
Frequenz	Auswählbar ± 1 Hz, ± 2 Hz, ± 4 Hz von Eingang (Standard: ± 4 Hz)
Frequenzregelung(Wandlermodus oder Batteriemodus)	± 0,1 Hz
Frequenzbereich (Batteriemodus)	50 Hz ± 0,1 Hz oder 60 Hz ± 0,1 Hz
Überlastung (AC-Modus)	Bis zu 110 % = 1 h; Bis zu 125 % = 10 Min.; Bis zu 150 % = 1 Min.; > 150 % = 200 ms
Überlastung (Batteriemodus)	Bis zu 110 % = 1 h; Bis zu 125 % = 10 Min.; Bis zu 150 % = 1 Min.; > 150 % = 200 ms
Aktuelles Scheitelverhältnis	3:1 Maximal
Harmonische Verzerrung (100 % Auslastung)	≤ 2 % THD (Lineare Last); ≤ 4 % THD (Nicht-lineare Last)
Transferzeit (Leitung ↔ Batterie)	0 ms
Transferzeit (Inverter ↔ Bypass)	Synchron = 0 ms; Asynchron < 1 Zyklus
Transferzeit (Inverter ↔ ECO)	< 20 ms
BYPASS-EINGANG
Nennspannung	Ph-Ph 380 V/400 V/415 V
Phase 3 Phasen mit Neutral (3 Phasen, Neutral + Erdung)
Spannungsbereich	Obergrenze: +10 %, +15 % oder +20 % (Standard: +15 %)Untergrenze: -10 %, -20 % oder -30 % (Standard: -20 %)
Nennfrequenz 50/60 Hz (automatisch währbar)
Frequenzbereich	Auswählbar: ± 1 Hz, ± 2 Hz, ± 4 Hz (Standard: ± 4 Hz)
Überlastung (Bypass-Modus)	105-110 % = 1 St.; 111-125 % = 10 min;126-150 % = 1 min; > 150 % = 200 ms
WIRKUNGSGRAD
AC-Leitungsmodus	94 % bei 100 % Ohmscher Last; 93,5 % bei 50 % Ohmscher Last
ECO-Modus	98 % bei 100 % Ohmscher Last; 97 % bei 50 % Ohmscher Last
Batteriemodus	93 % bei 100 % Ohmscher Last; 92,5 % bei 50 % Ohmscher Last
PARALLEL
Parallel für Kapazität	Bis zu 2 Einheiten
Parallel für Redundanz	Erfordert externesN+1 Bypass-Panel	Bis zu 2 Einheiten
EXTERNE BATTERIEN (S3M100KX/KXD*, S3M120KX/KXD*, S3M160KX/KXD* und S3M200KX/KXD* erfordern externe Batterienfür den Betrieb.)
Typ	12 V auslauflicher VRLA AGM/GEL
DC-Nennspannung bei Abnahme	± 240 VDC
Menge	40 N (N ≥ 1 x Stränge von 20 + 20)
Maximaler Ladestrom	Verstellbar bis zu 24A ± 1 %	Verstellbar bis zu 32A ± 1 %	Verstellbar bis zu 40A ± 1 %	Verstellbar bis zu 48A ± 1 %

• Die „KXD“-Modèle sind für den Dual-AC-Eingang geeignet. **Der Nullausgang der USV muss immer mit dem Nulleiter verbunden sein.

10. Technische Daten

Model S3M100KX/KXD* S3M120KX/KXD* S3M160KX/KXD* S3M200KX/KXD*
EXTERNE BATTERIEN (S3M100KX/KXD*, S3M120KX/KXD*, S3M160KX/KXD* und S3M200KX/KXD* erfordern externe Batterien für den Betrieb.)
Erhaltungsspannung 13,65 V/Batterie; 2,27	V/Zell
Boost-Ladung 14,1 V/Batterie; 2,35 V/Zelle
Ende der Entladung 10 V/Batterie; 1,67 V/Zelle
Temperaturkompensation der Ladeeinheit -3	mV/Zelle/°C (Erfordert optionales TEMPC100200-Thermostat-Kit.)
PHYSISCH
Maße (H x B x T)	1.015 x 567 x 945 mm		1.455 x 567 x 995 mm
Stückgewicht (mit intermen Batterien)	Entfällt Entfällt		Entfällt Entfällt
Stückgewicht (ohne interme Batterien)	197 kg 232 kg 309 kg 343 kg
UMGEBUNG
Betriebstemperatur 0 bis 40°C (< 25°C für optimale Batterielebensdauer.)
Lagertemperatur 0 bis 35°C (USV mit Batterien), -15 bis 60°C (USV ohne Batterien)
Luftfeuchtigkeit bei Betrieb	0 bis 95% (nicht kondensierend)
Betriebshöhe	< 1.000 m (Ausgangsleistung um 1% pro 100 m über 1.000 m herabseten.)
Hörbares Geräusch	< 70 dBA bei 1 m		< 73 dBA bei 1 m
Wärmeabfuhr (100 % Auslastung)	19600 BTU/h	23507 BTU/h	31343 BTU/h	39179 BTU/h
Wärmeabfuhr (50 % Auslastung)	9974 BTU/h	11048 BTU/h	14731 BTU/h	18414 BTU/h
MANAGEMENT
Netzwerkmanagement-Schnittstelle	Erfordert optional: WEBCARDLX. (Zur Überwachung, Steuerung und zum Neustarten des UPS über eingebettete HTML5-Web-, SSH/telnet- und SNMP-Schnittstellen. Unterstützung zentralisiertes Management durch die Integration mit einer breiten Auswahl an Netzwerkmanagement-Systemen und DCIM-Plattformen.)
Bedienfeld	Großer 254 mm / 10 Zoll Farbiger LCD-Touchscreen mit ergänzenden LEDs. (Zur Überwachung, Steuerung, Konfiguration und Diagnose der USV vom Display aus.)
Contact-Closure-Schnittstelle	Erfordert optional I/O-Karte RELAYCARDSV mit programmierbare Relais
Notfallstromabschaltung aus der Ferne (REPO)	Enthaltenes Merkmal (Standard: Öffnerkontakt)
RS-232	Enthalten (nur Service)
STANDARDS
Sicherheit	IEC 62040-1:2008+A1:2013 (TÜV-zugelassen)
EMC/EMI	EN 62040-2:2006 (Kategorie C3) (TÜV-zugelassen)
Schutzart	IP20
CE-Kennzeichen	Ja
RoHS-konform	Ja
Qualitätsmanagement-System	ISO 9001
SONSTIGE ANGABEN
Farbe	RAL 9005 Tiefschwarz
Mobilität	Schwenkrollen
ZUBEHÖR (separat erhältlich)
Skalierbare Batterieschränke	Unterstützt Laufzeiten von 5 Min. bis 3 Std. bei 100% Auslastung. Verfügbare Modelle beinhalten BP480V100-NIB, BP480V100, BP480V65-NIB, BP480V65, BP480V40-NIB, BP480V40. (Neu verpackt = keine internen Batterien.)
Netzwerkmanagement-Karte	WEBCARDLX (Zur Überwachung, Steuerung und zum Neustarten der USV über eingebettete HTML5-Web-Plattform, SSH/telnet oder SNMP. Unterstützung zentralisiertes Management über Drittani-bieter-NMS oder DCIM-Plattformen.)
Fernbedienungssensoren für die Umgebung (Erfordern WEBCARDLX.)	E2MT (Temperatsensoren); E2MTDO (Temperatsensor mit digitalen Ausgaben); E2MTDI (Temperatsensor mit digitalen Einlagen); E2MTHDI (Temperatur-/Feuchtgkeitssensor mit digitalen Einlagen)
Kontaktschluss-Karte	RELAYCARDSV
Externes Bypass-Panel	Bitte kontaktieren Sie Ihren örtlichen Vertriebsverträter oder Distributer, um weitere Informationen zu erhalten.
Skalierbare Ladekarde-Bausätze	CBKIT30-40 (Zusätzlich: 4A; Max. 2)	CBKIT30-80 (Zusätzlich: 8A; Max. 2)	Entfällt
Thermostat-Bausatz für Batterie-Temperaturausgleich	TEMPC100200

• Die „KXD“-Modèle sind für den Dual-AC-Eingang geeignet.

10. Technische Daten

12 V 65/100 Ah x 40 Stuck 12 V 40 Ah x 40 Stuck

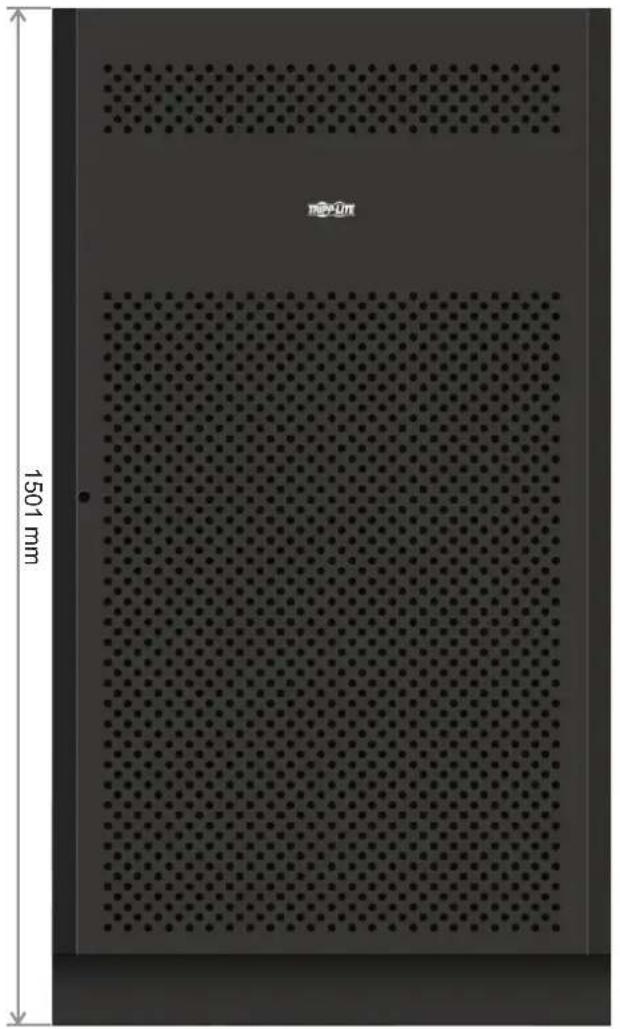

Batterieschrank-Modelle	Unterbrecher enthalten	Abmessungen (H x B x T) mm Beschreibung
BP480V100	400 A, 3 Pole	1501 x 826 x 1136	Batterieschrank mit 40 x 100-Ah-Batterien
BP480V100 - Neu verpackt			Batterieschrank ohne Batterien, jedoch entwickelt für 40 x 100-Ah-Batterien (enthalt Batteriekabel und -unterbrecher)
BP480V65	300 A, 3 Pole		Batterieschrank mit 40 x 65-Ah-Batterien
BP480V65 - Neu verpackt			Batterieschrank ohne Batterien, jedoch entwickelt für 40 x 65-Ah-Batterien (enthalt Batteriekabel und -unterbrecher)

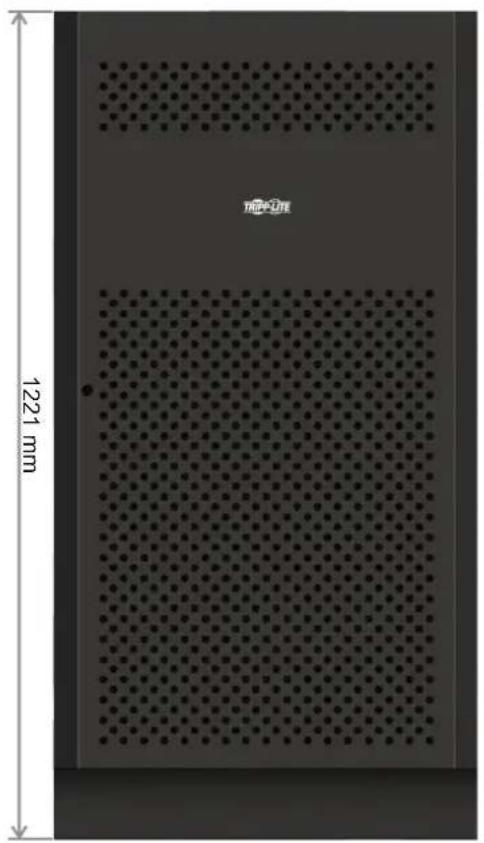

BP480V40	200 A, 3 Pole 122	0 x 626 x 900	Batterieschrank mit 40 x 40-Ah-Batterien
BP480V40 - Neu verpackt			Batterieschrank ohne Batterien, jedoch entwickelt für 40 x 40-Ah-Batterien (enthalt Batteriekabel und -unterbrecher)

11. Garantie

Ihr SmartOnline 3-Phasen USV-System ist durch die im Folgenden beschriebene begrenzte Garantie abgedeckt. Erweiterte Garantien (drei und vier Jahre) und Start-up-Serviceprogramme sind verfügbar. Um weitere Informationen zu erhalten, rufe Sie den Kundendienst von Tripp Lite unter der Nummer [phone] an oder besuchen Sie triplite.com/support.

3-Phasen USV-System, begrenzte Garantie

Der Verkauf garantiert fur einen Zeitaum von zwei Jahren ab Kaufdatum, dass das Produkt weder Material- noch Herstellungsfehler aufweist, wenn es gemäß aller zuteffenden Anweisungen wie vom „Start-up“-Service von Tripp Lite verfiiziert verwendet wird. Wenn das Produkt in thisem Zeitaum Materialoder Herstellungsefher aufweist, kann der Verkauf der fehlrhaften Teile ohne Gebühren für Arbeit oder Teile beheben oder das Produkt ersetzen. Wenn das Produkt nicht durch den autorisierten Service von Tripp Lite autorisiert wurde, werden Ersatzele bereitgestellt, noch es werden Arbeitsgebühren basierend auf den von Tripp Lite veroffentlichen Zeit- und Materialraten berechnet. Tripp Lite übertragt Ihnen alle Garantien, die von den Herstellern von Komponenten des Tripp Lite-Produksgegeben werden. Tripp Lite gibt keine Zusicherung uber den Umfang dieser Garantien und übernimmt keine Verantwortung fur Garantien dieser Komponenten. Service unter dieser Garantie ist nur erhältlich durch die Kontaktaufnahme mit: Tripp Lite Customer Service; 1111 W. 35th Street; Chicago IL 60609; [phone]; [e-mail].

DIE NORMALE ABNUTZUNG ODER BESCHÄDIGUNGEN AufGRUND VON UNFALLEN, UNSACHGEMASSE INSTALLATION, MISSBRAUCH ODER UNDERLASSUNG WERDEN VON DIESER GARANTIE NICHT GEDECKT. AUSsER DEN NACHSTEHEND AUSDRUCKLICH DARGELEGTEN GARANTIEBEDINGUENGERUBERNIMMT DER VERKAFTER KEINERLEI GARANTIE. AUSsER WENN VON DEN GULTIGEN GESETZEN UNTERSAGT, SIND ALLE IMPLIZIERTEM GARANTIEN, EINSCHLISSLICH ALLE GARANTIEN FUR DIE GEBRAUCHSTAUGLICHKEIT ODER EIGNUNG AUF DIE OBEN FESTGELEGTE GARANTIEDAUER BESCHRANKT. DIESE GARANTIE SCHLIESST AUSDRUCKLICH ALLE FOLGESCHADEN UND BEILAUFIG ENTSTANDENEN SCHADEN AUS. (Da eine Länder den Ausschluss oder die Beschrunkung von Folgeschaden oder beilaufig entstandenen Schaden sowie den Ausschuss von implizierten Garantien oder die zeitliche Beschrunkung einer implizierten Garantie entsprechenden. sind die oben genannten Beschrunkungen fur Sie möglicherweise nicht zuteffend. Diese Garantie gibt Ihnen bestimmte Rechte. Sie haben jeder möglicherweise andere Rechte, die abhängig von der Gerichtsbarkeit variieren konnen.)

Identifizierungsnummern für ordnungsrachtliche Compliance

Fur den Zweck von Zertifizierungen und Identifizierung von ordnungsrichtlicher Compliance wurde Ihrlem Tripp Lite-Produkt eine einmalige Seriennummer zugewiesen. Die Seriennummer ist auf dem Typenschild des Produkts zu sehen, zusammen mit allen erforderlichen Genehmigungskennzeichen und Informationen. Wenn Sie Compliance-Informationen fur diesen Produkt anfordern, geben Sie immer diese Seriennummer an. Die Seriennummer sollt nicht mit dem Marketingnamen oder der Modellnummer des Produkts verwechselt werden.

WEEE-Compliance-Informationen for Tripp Lite-Kunden und Recycler (Europäische Union)

Die WEE-Richtlinie und deren Ausfuhungsbestimmungen besagen, dass Kunden, die neue Elektro- oder Elektronikgerate von Tripp Lite kaufen, ein Anrecht auf Folgenden haben:

Rucksendung von Altgeraten zum Recycling beim Kauf eines neuen, gleichwertigen Gerats (dies variiert je nach Land)
- Rücksendung der neuen Geräte zum Recycling, wenn ihr Lebenszyklus abgelaufen ist

Tripp Lite hat den Grundssatz, sich kontinuierlich zu verbessern. Spezifikationen können ohne Ankündigung geändert werden. Fotos und Illustrationen können von den tatsächlichen Produkten weniger abweichen.

1111 W. 35th Street, Chicago, IL 60609 USA · triplite.com/support
