DMPDS4970 - TV-Wandhalterung Tripp Lite - Kostenlose Bedienungsanleitung

Produkttyp	Wandhalterung für Fernseher
Marke	Tripp Lite
Modell	DMPDS4970
Verwendung	Nur für Innenräume
Bildschirmkompatibilität	124,5 bis 177,8 cm (49 bis 70 Zoll)
Kompatible VESA-Normen	200x200, 300x200, 300x300, 400x200, 400x300, 400x400, 600x400
Maximale Tragfähigkeit	Nicht im Handbuch angegeben, halten Sie die angegebenen Grenzen ein
Material	Stahl
Hauptfunktionen	Feste Wandhalterung mit integriertem Sicherungsseil aus Stahl
Installation	Durch eine qualifizierte Person, mit Hilfe
Sicherheit	Maximale Belastung nicht überschreiten, alle 3 Monate überprüfen, Sicherungsseil verwenden
Wartung	Befestigung und Zustand alle 3 Monate überprüfen, mit einem weichen Tuch reinigen
Garantie	5 Jahre begrenzt (Material- und Verarbeitungsfehler)
Ersatzteile	Auf Anfrage über den Tripp Lite Kundenservice erhältlich
Zusätzliche Informationen	Hergestellt in den USA, kontinuierliche Verbesserungen ohne Vorankündigung

Häufig gestellte Fragen - DMPDS4970 Tripp Lite

Welche Bildschirme sind mit der Halterung DMPDS4970 kompatibel?

Die Halterung ist für Bildschirme von 124,5 bis 177,8 cm (49 bis 70 Zoll) mit VESA-Standards von 200x200 bis 600x400 ausgelegt.

Was ist die maximale Gewichtskapazität dieser Halterung?

Das Handbuch gibt keinen genauen Wert an, warnt jedoch davor, die angegebene maximale Gewichtskapazität zu überschreiten. Halten Sie die mit Ihrem Bildschirm gelieferten Grenzen ein.

Kann ich diese Halterung im Freien installieren?

Nein, dieses Produkt ist nur für den Innenbereich vorgesehen. Eine Verwendung im Freien könnte zu Ausfällen und Verletzungen führen.

Wie installiere ich die Halterung richtig?

Lesen Sie die Anleitung vollständig vor der Installation. Verwenden Sie einen Helfer oder Hebegerät, befestigen Sie die Halterungen am Bildschirm und befestigen Sie dann den Bildschirm an der Wandhalterung. Ziehen Sie fest an, aber nicht zu fest.

Was tun, wenn Teile fehlen oder defekt sind?

Besuchen Sie tripplite.com/support für Hilfe. Überprüfen Sie die Komponentenliste vor der Installation.

Wie sichere ich den Bildschirm gegen Umkippen?

Installieren Sie das mitgelieferte Sicherungsseil aus Stahl, um ein Umkippen des Bildschirms zu verhindern.

Welche Wartung ist erforderlich?

Überprüfen Sie in regelmäßigen Abständen (mindestens alle 3 Monate), ob der Bildschirm sicher befestigt und die Halterung in gutem Zustand ist.

Wie lange ist die Garantie gültig?

Tripp Lite bietet eine begrenzte Garantie von 5 Jahren auf Material- und Verarbeitungsfehler ab dem ursprünglichen Kaufdatum.

Kann ich andere Schrauben als die mitgelieferten verwenden?

Es wird empfohlen, die mitgelieferten Schrauben zu verwenden. Wenn andere Schrauben erforderlich sind, stellen Sie sicher, dass sie für die Last und den Wandtyp geeignet sind.

Wie reinige ich die Wandhalterung?

Verwenden Sie ein weiches, trockenes Tuch zum Entstauben. Verwenden Sie keine Scheuermittel oder Lösungsmittel.

BEDIENUNGSANLEITUNG DMPDS4970 Tripp Lite

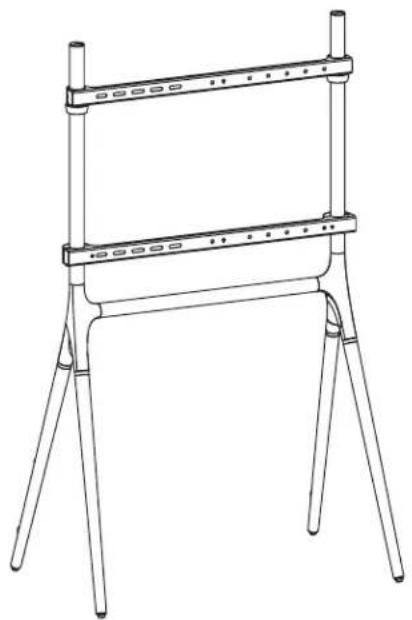

Tragbarer Ständer für Digital Signage für 49 bis 70 Zoll Bildschirme

Modell: DMPDS4970

ACHTUNG: DAS ANGEGBENE MAXIMALGEWICHT DARF NICT UBERSCRITTEN WERDEN. SCHWERE KORPERVERLETZUNG ODER SACHSCHÄDEN KONNEN DIE FOLGE SEIN.

200x200/300x200/
300x300/400x200/
400x300/400x400/
600x400

English 1 • Espanol 8 • Français 15 • Pycchkyn 22

Copyright © 2021 Tripp Lite. Alle Rechte vorbehalten.

Sicherheitshinweise

Hinweis: Lesen Sie das gesamte Handbuch, bevor Sie mit der Installation und Montage beginnen.

WARNING

• Beginnen Sie nicht mit dem Einbau, bevor Sie die Anweisungen und Warnhinweise in dieser Handbuch gelesen und verstanden haben. Sollen Sie Fragen bezüglich der Anweisungen oder Warnhinweise haben, besuchen Sieitte tripplite.com/support.
• Diese Halterung sollte AUSSCHLIESSLICH wie in thisem Handbuch angegeben eingebaut und verwendet werden. Die unsachgemäß Installation these Products kann zu Schaden und schweren Verletzungen führen.
• Dieses Produkt darf nur von einer Person mitugen Montagefähigkeiten und Grunderführung im Bauwesen montiert werden, die alle Anweisungen in der vorliegenden Montageanleitung vollständig verstanden hat.
• Stellen Sie sichere, dass die verwendete Montagefläche das Gewicht des Gerats sowie das zugehörige Material und s amtliche zugehorigen Komponenten tragen kann.
• Verwenden Sie eine mechanische Hebevorrichtung, um das Gerät sicher anzuheiten und zu positionieren.
• Ziehen Sie die Schrauben fest, aber nicht zu fest an. Durch zu festes Anziehen der Schrauben konnen die Komponenten beschädigt werden, wodurch die Haltekraft stark reduziert wird.
• Dieses Produkt ist nur für den Einsatz in geschlossenen Räumen geeignet. Die Verwendung dieser Produkte im Freien kann zu Fehlfunktionen und Verletzungen führen.

Garantie

5-Jahres-Garantie

Der Verkafer garantiert für einen Zeitraum von f芮 Jahren ab Kaufdatum, dass das Produkt weder Material- noch Herstellungsfehler aufweist, wenn es gemäß allen ztreffenden Anweisungen verwendet wird. Wenn das Produkt in thisem Zeitraum Material- oder Herstellungsfehler aufweist, kann der Verkafer these Fehler nach eigemem Ermessen beheben oder das Produkt ersetzen.

DIE NORMALE ABNUTZUNG ODER BESCHÄDIGUNGEN AUFGRUND VON UNFÄLEN, MISSBRAUCH ODER UTERLASSUNG WERDEN VON DIESER GARANTIE NICT GEDECKT. AUSSER DEN NACHSTEHEND AUSDRUCKLICH DARGELEGTEN GARANTIEBEDINGUEN ÜBERNIMMT DER VERKÄUFER KEINERLEI GARANTIE. AUSSER WENN VON DEN GÜLTIGEN GESETZEN UTERSAGT, SIND ALLE IMPLIZIERENTEN GARANTIEN, EINSCHLIESSLICH ALLE GARANTIEN FÜR DIE GEBRAUCHSTAUGLICHKEIT ODER EIGNUNG AUF DIE OBEN FESTGELEGTE GARANTIEDAUER BESCHRANKT. DIESE GARANTIE SCHLIESST AUSDRUCKLICH ALLE FOLGESCHÄDEN UND BEILAUFIG ENTSTANDENEN SCHÄDEN AUS. (Da einige Länder den Ausschluss oder die Beschränkung von Folgeschäden oder beilaufig entstandenen Schäden sowie den Ausschluss von implizierten Garantien oder die zeitliche Beschränkung einer implizierten Garantie untersagen, sind die oben genannten Beschränkungen für Sie möglicherweise nicht zuteffend. Diese Garantie gibtlichen bestimmte Rechte. Sie haben jeder möglicherweise andere Rechte, die abhängig von der Gerichtsbarkeit variieren können.)

WARNING: Der Benutzer muss vor der Verwendung überprüfen, ob das Gerät für den beabsichtigten Zweck geeignet und angemessen ist und ob der Einsatz safer ist. Da die Anwendungen variieren können, übernimmt der Hersteller keine Garantie bezüglich der Eignung dieser Geräte für einen bestimmten Verwendungszweck.

Tripp Lite hat den Grundsatz, sich kontinuierlich zu verbessern. Spezifikationen können ohne Ankündigung geändert werden. Fotos und Illustrationen können von den tatsächlichen Produkten weniger abweichen.

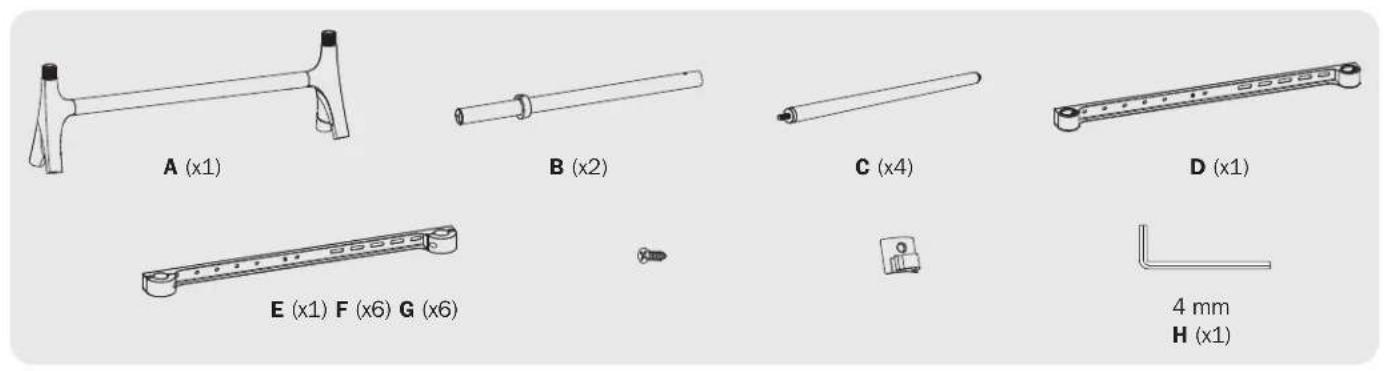

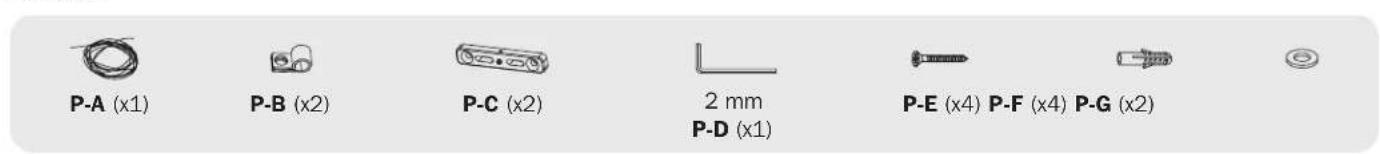

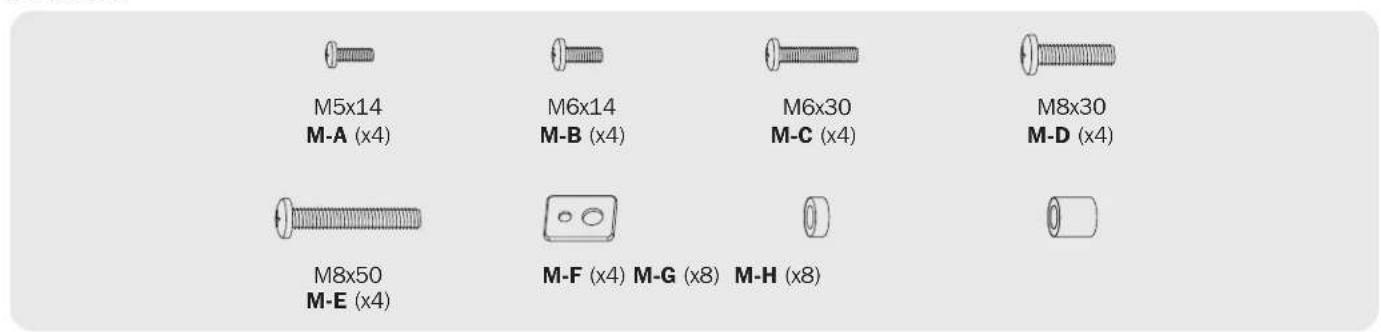

Komponentenliste

WICHTIg:

Überprüfen Sie, ob Sie alle in der Komponentenliste aufgeführten Teile erhalten haben, bevor Sie mit der Installation beginnen. Wenn Teile fehlen oder fehlerhaft sind, besuchen Sie tripplite.com/support für den Kundendienst.

Paket W - F bis H

Paket P

Paket M

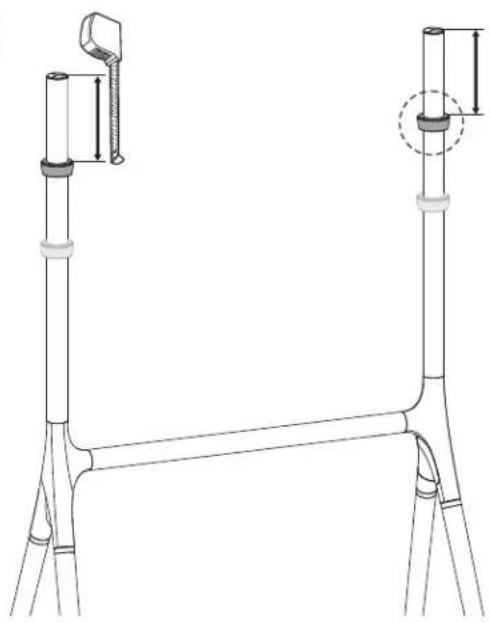

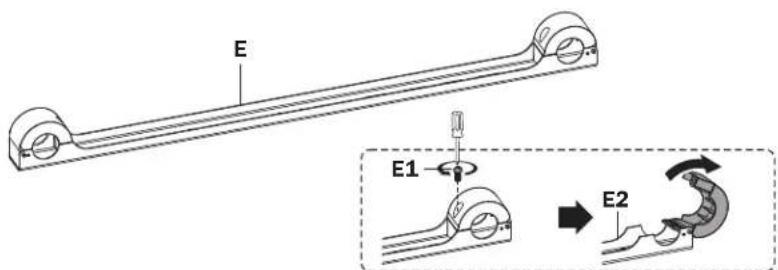

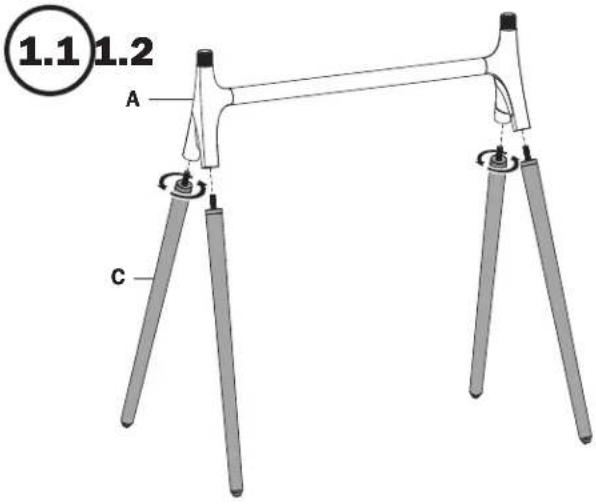

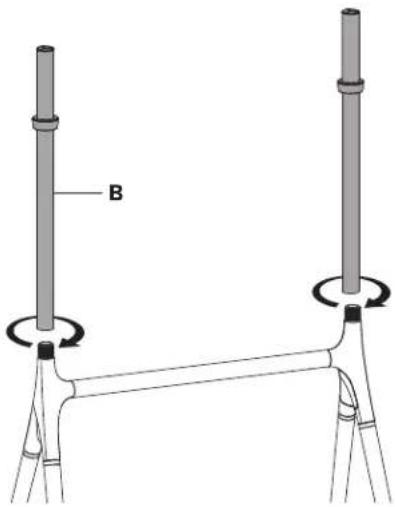

1. Montieren des Stäanders

1.3

50-150 mm 2-6 Zoll

Hinweis:

• Befestigen Sie den Verschussring, bevor Sie den Bildschrim anbunnen.
• Stellen Sie Sicher, dass die Schraubenlocher nach halten {.

1.4

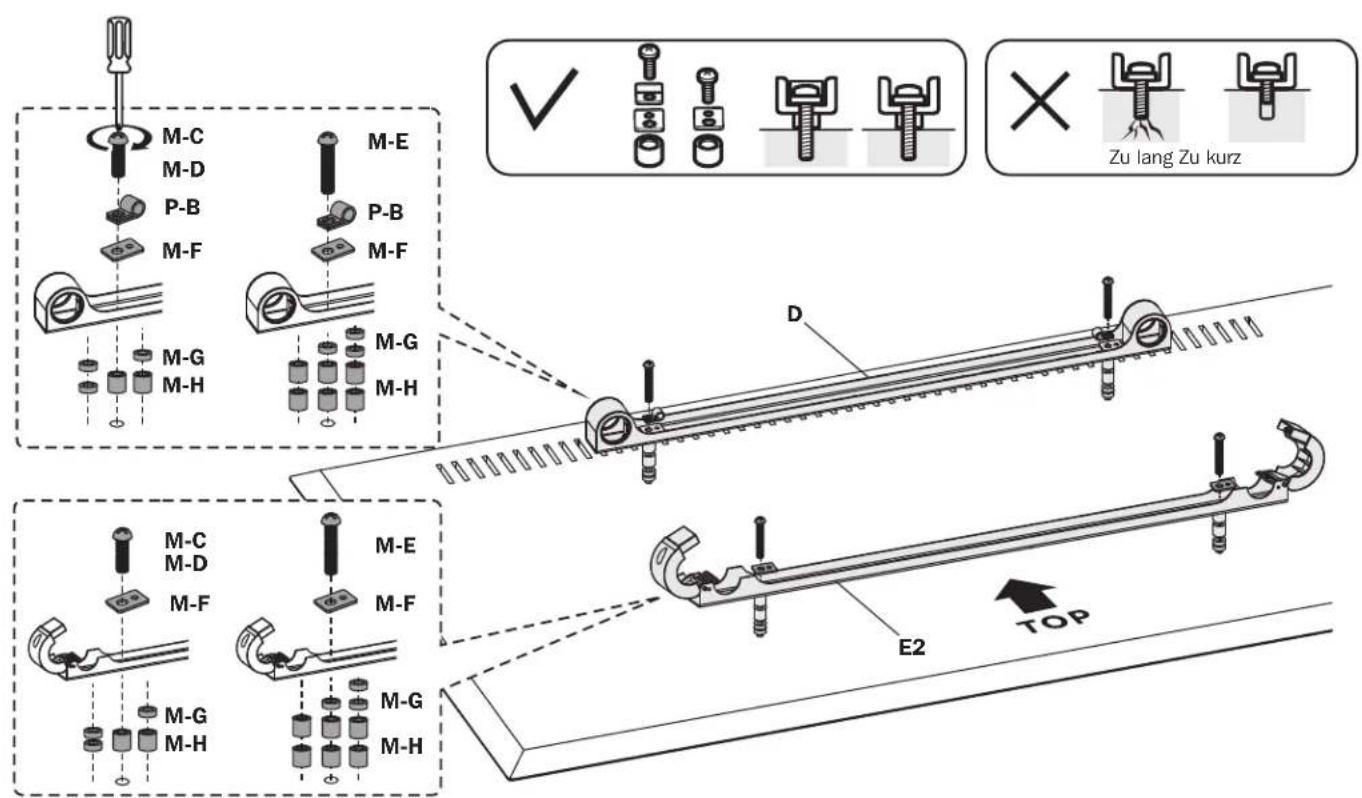

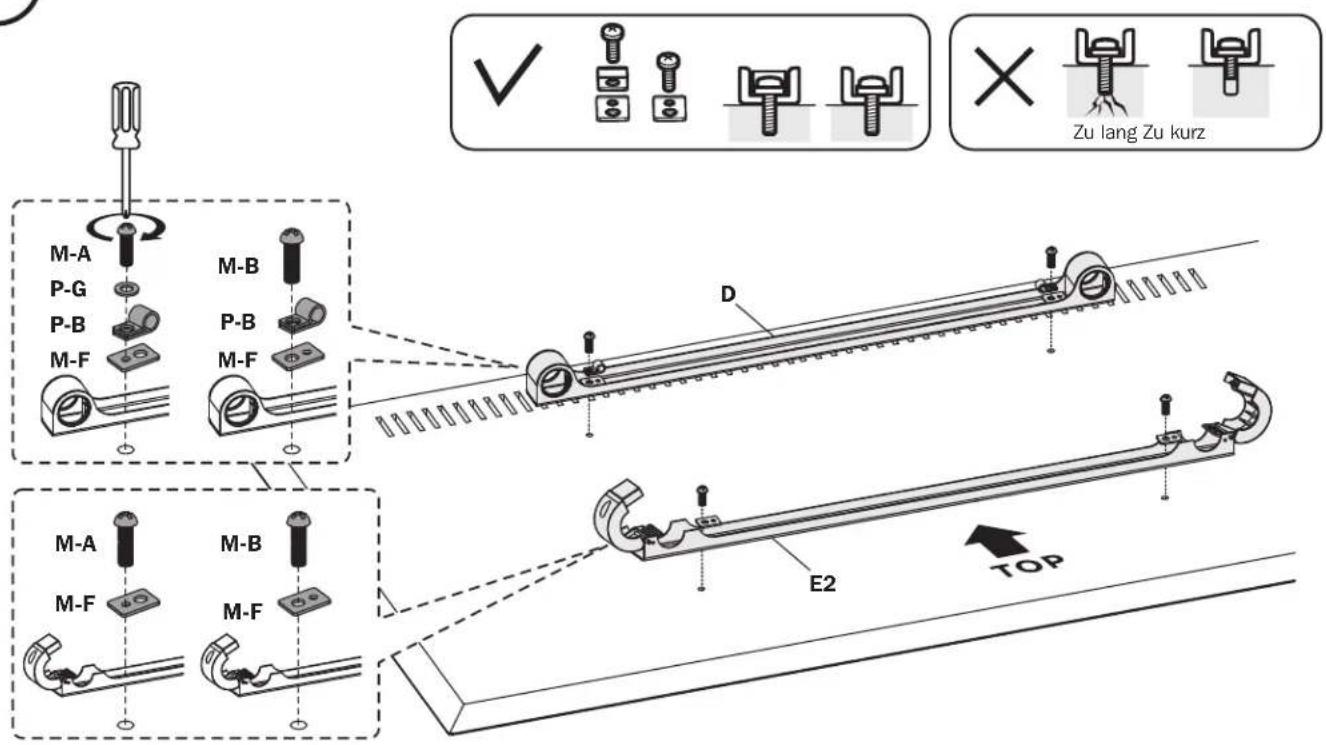

2. Befestigung der Halterungen am Bildschirm

Stellen Sie sicher, dass die Kabelclips (P-B) fur die folgenden Sicherheitsinstallationen an der oberen Halterung befestigt sind:

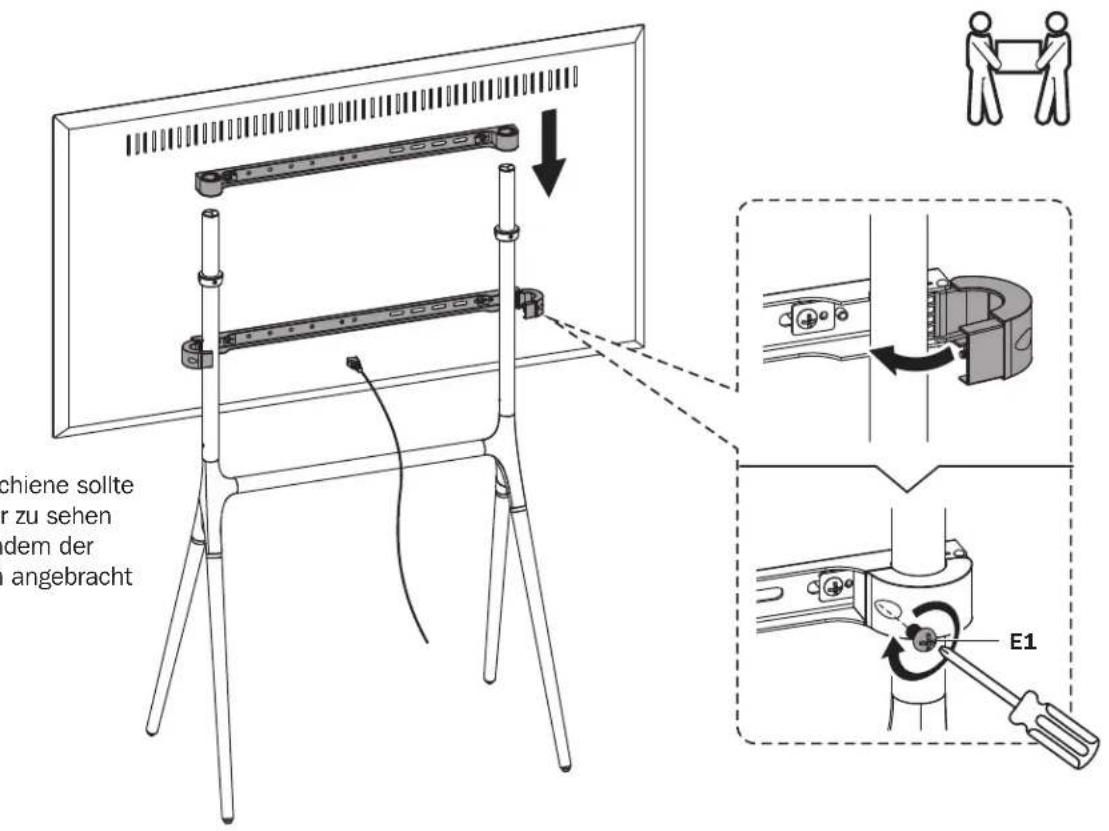

3. Befestigen des Bildschirms am Ständer

Die Querschiene sollte nicht mehr zu sehen sein, nachdem der Bildschirm angebracht wurde.

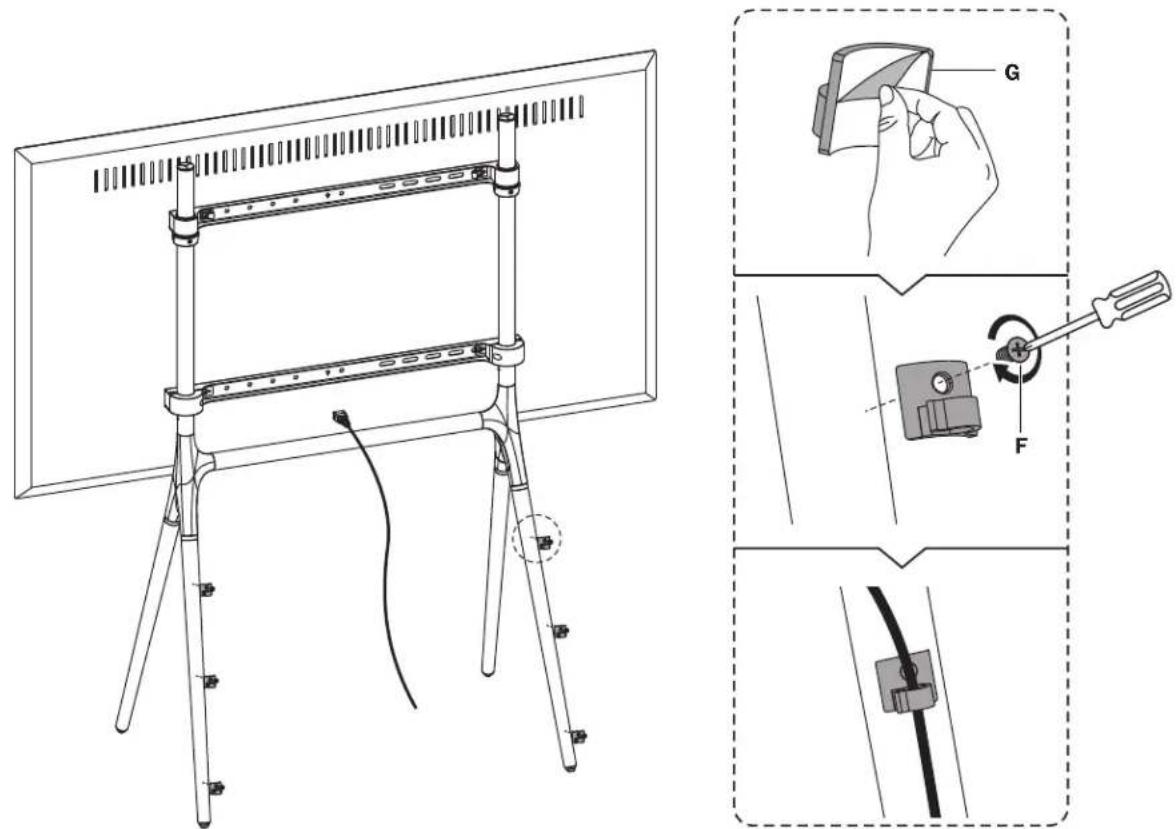

3. Befestigen des Bildschirms am Ständer

Um ein Kippen des Bildschirms zu verhindern, sollte ein Fallschutzdraughteil installiert werden.

WARTUNG: Überprüfen Sie in regelmäßigen Abständen (mindestens alle 3 Monate), ob der Bildschirm sicher angebracht ist und sicherbenutzter werden kann.
