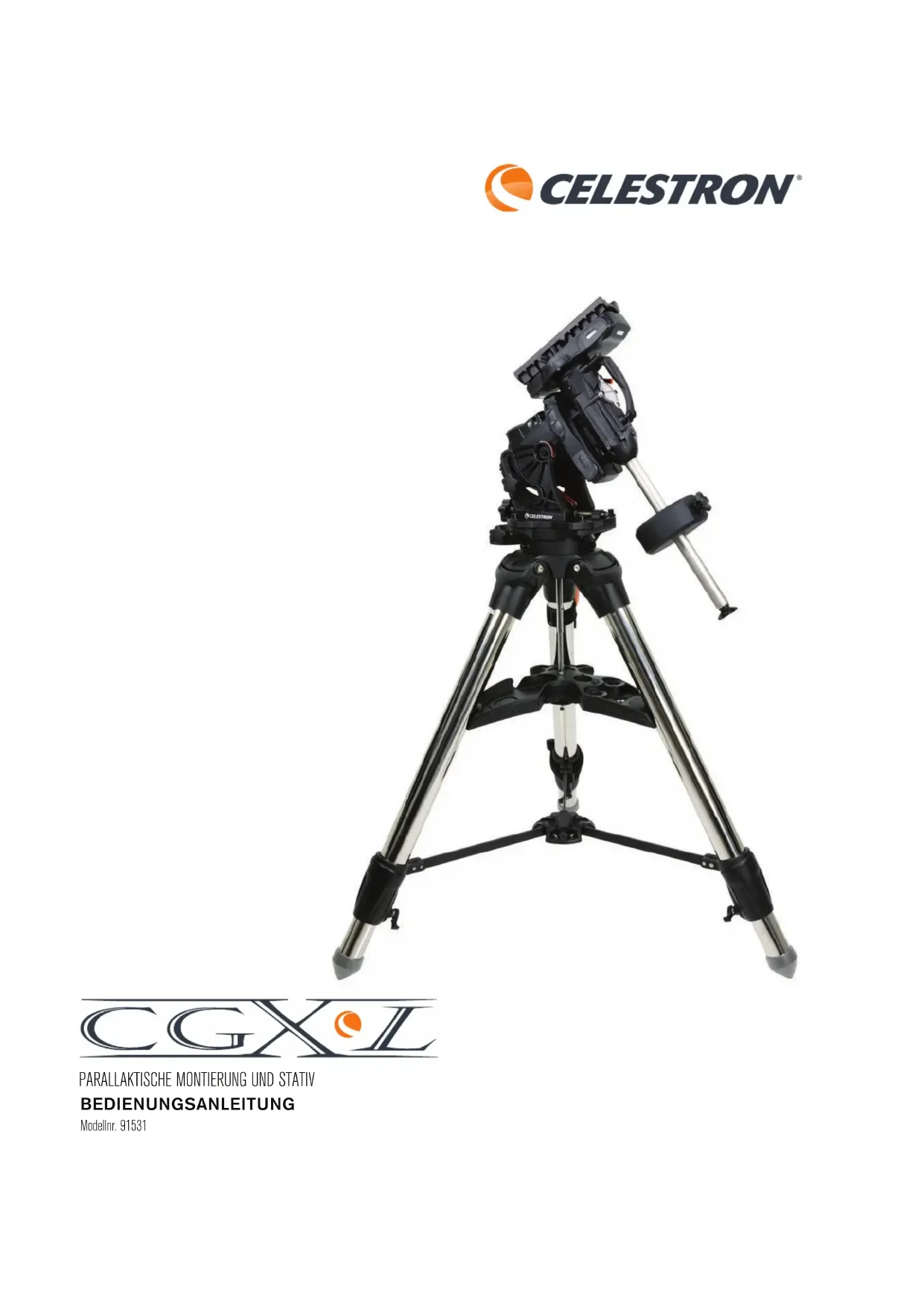

BEDIENUNGSANLEITUNG CGXL Equatorial 1400 CELESTRON

PARALLAKTISCHE MONTIERUNG UND STATIV2 | DEUTSCH

INHALTSVERZEICHNIS Einführung p. 3
Systemvoraussetzungen p. 3
Teileliste p. 3
Übersicht p. 4
Zusammenbau p. 6
Polar Ausrichtung der Montierung p. 8
Grundlegende Bedienung p. 8
Präzise Polausrichtung p. 10
Bewegungsbereich der Montierung p. 10
Die Montierung auf sehr hohe bzw. niedrige Breitengrade einstellen p. 11
USB-Anschluss p. 11
AUX-Anschluss p. 11
Autoguide-Anschluss p. 11
NexStar+ Handsteuerung p. 12
Objektkatalog p. 16
Zu einem Objekt schwenken p. 16
CGX Hauptmenübaum p. 23
Anhang A: Firmware-Upgrade der Montierung und Handsteuerung p. 25
Anhang B: Pﬂege und Instandhaltung p. 26
Anhang C: PWI Teleskopsteuerungssoftware p. 26
Zweijährige eingeschränkte Garantie von Celestron DEUTSCH | 3 Einleitung Die CGX-L deutsche parallaktische Montierung und Stativ wurde entwickelt, um Sie mit Ihrem Teleskop sowohl bei der visuellen Beobachtung und Astrofotograﬁe zu unterstützen. Bei sachgemäßer Verwendung dient das CGX-L als stetige Plattform mit präzisem Zeige- und Nachführfunktionen für Ihr Teleskop. Bitte lesen Sie diese Anleitung aufmerksam durch, um sich mit dem Montierung vertraut zu machen und damit zu beginnen. Warnung p. 27

Niemals mit bloßem Auge oder mit einem Teleskop direkt in die Sonne schauen (außer bei Verwendung eines vorschriftsmäßigen Sonnenﬁlters). Es könnte zu permanenten und irreversible Augenschäden führen.

Das Teleskop keinesfalls zur Projektion eines Sonnenbildes auf eine Oberﬂäche verwenden. Durch die interne Wärmeakkumulation können das Teleskop und etwaiges daran angeschlossenes Zubehör beschädigt werden.

Niemals einen Okularsonnenﬁlter oder einen Herschelkeil verwenden. Die interne Wärmeakkumulation im Teleskop kann zu Rissen oder Brüchen dieser Instrumente führen. Dadurch könnte ungeﬁltertes Sonnenlicht ins Auge gelangen.

Das Teleskop niemals unbeaufsichtigt lassen. Überzeugen Sie sich, dass immer ein Erwachsener, der mit der richtigen Bedienung Ihres Teleskops vertraut ist die Aufsicht hat, besonders wenn Kinder dabei sind. Systemvoraussetzungen

Das CGX-L benötigt 12 Volt Gleichstrom mit mindestens 3 Ampere. Celestron bietet eine Wechselstrom- auf Gleichstromzufuhr von 12 V 5 A sowie einen empfohlenen Zylinderstecker mit Gewinde an. Auch tragbare Feldbatterien mit 12 Volt eignen sich als Stromversorgung. Die Montierung umfasst ein Gleichstromkabel mit Stecker für den Zigarettenanzünder.

Das Teleskop muss eine Schwalbenschwanzhalterleiste haben, die entweder das Format CG-5/Vixen oder CGE/ Losmandy D hat. Beim CGX-L passen alle diese Formate auf den Schwalbenschwanzsattel.

Für eine optimale Leistung sollte die Gesamtnutzlast des Teleskops keine 75 lbs überschreiten (34 kg), ohne Gegengewichte.

Windows 7 oder 10 ist Voraussetzung für die Teleskopsteuerungssoftware.

USB-Kabel mit dem Standard-A-Stecker, zum Verbinden mit dem USB-Anschluss der Montierung (nur für PC) Teileliste Schachtel 1: 91530-1 CGX-L Parallaktische Montie- rung CGX-L Parallaktischer Montierungskopf 8 mm-Inbusschlüssel (am hinteren Griff des Befestigungs- kopfes befestigt) Gegenwichtsstange und Anschlagmutter 3 x 8 mm Innensechskantschrauben (zur Befestigung des Stativkopfes) 12VDC Netzkabel NexStar+ Handsteuerung Schachtel 2: CGX-L Stativ Stativ Zubehörablage Stativhalter (auf der Mittelsäule aufgeschraubt) Mutter und Unterlegscheibe Tasche für die Handsteuerung Schachtel 3: Gegengewicht 10 kg (22 lbs) Gegengewicht4 | DEUTSCH Übersicht Abb. 1.1 Übersicht Feststellhebel für die höhenverstellbaren Beine Schwalbenschwanz- Arretierungen Tragegriff DEK-Kupplungsfeststellhebel R.A. Kupplungsfeststellhebel Gegengewichtsschaft Gegengewichte Gegengewicht- Anschlagmutter Stativ Tasche für die Handsteuerung Zubehörablage Handsteuerung Schwalbenschwanzsattel Aux1 und Aux2 Ports für Handsteuerung und Zubehör Stromeingangsleistung Höhen-Einstellknopf Azimut-Einstellknopf Tragegriff An-/Ausschalter Siehe Abbildung 1.2 Breitengrad-Arretierungen (einer auf jeder Seite) AUX 3 und 4 und Autoglider Siehe Abbildung 1.3 8 mm-Inbusschlüssel (unter dem Tragegriff)DEUTSCH | 5 Abb. 1.3 Übersicht Abb. 1.2 Übersicht Riementriebfenster Autoguide-Anschluss USB-Port Breitenskalen AUX 3 und 4 Stromeingangsleistung AUX 1 und 2 Autoguider Autoguider USB-Anschluss6 | DEUTSCH Zusammenbau Packen Sie den ganzen Inhalt aus und befolgen die einzelnen Schritte, um Ihre Montierung zusammenzubauen. Wenn Sie nur das CGX-L gekauft haben, enthält das Set ein Gegengewicht von 22lbs. Wenn Sie den CGX-L mit einem großen optischen Tubus erworben haben, können weitere Gewichte dabei sein, um ein Gleichgewicht erreichen zu können. Hinweis: Der mitgelieferte 8 mm Inbusschlüssel beﬁndet sich unter dem hinteren Griff der Halterung, wie in Abbildung 1.1 gezeigt. Das Stativ aufstellen

1. Stellen Sie das Stativ aufrecht und ziehen Sie die

Stativbeine auseinander, bis jedes Bein vollständig ausgezogen ist.

2. Entfernen Sie die Stativstützmutter und Unterlegscheibe

an der zentralen Strebe, die an der Spitze des Stativs angebracht ist (Abbildung 1.2).

3. Legen Sie das Zubehörfach auf die zentrale Strebe,

sodass jedes der drei Arme der Ablage ein Stativbein unterstützt.

4. Mutter und Unterlegscheibe wieder auf die Gewindesäule

aufdrehen und anziehen. Die Zubehörablage darf sich nicht gegen das Stativ bewegen lassen.

5. Stellen Sie die Stativhöhe durch Lösen der Verriegelungs-

hebel am Ende jedes Stativbeins ein. Passen Sie dann die Beinhöhe nach Bedarf an und ziehen Sie die Verriege- lungshebel an jedem Bein an.

Die Montierung am Stativ befestigen

1. Setzen Sie den Kopf auf das Stativ, sodass er sicher auf

der Gegenﬂäche sitzt.

2. Richten Sie die Montierung für eine optimale Stabilität

so aus, dass die Gegenwelle direkt über einem Stativ- bein liegen, wie in den Abbildungen 1.1 und 1.2 gezeigt. Beachten Sie, dass Sie die Montierung so ausrichten können, dass sich die Gegengewichtswelle zwischen zwei Stativbeinen beﬁndet (was in niedrigen Breitengraden nützlich sein kann), sodass die Gegengewichte mehr Abstand zum Stativ haben.

3. Mit dem 8 mm-Inbusschlüssel (Bild 3) die 3 Befestigungs-

schrauben an der Halterung festziehen Abbildung 2.1 Stativaufbau Abbildung 2.2 Stativaufbau Abbildung 3 Die Montierung am Stativ befestigen Zubehörablage Mittelsäule Inbusschlüssel Mutter und Unterlegscheibe der Stativhalterung Befestigungs schraubenDEUTSCH | 7 Grobe Polausrichtung der Montierung Richten Sie die Montierung grob nach Norden (in der süd- lichen Hemisphäre nach Süden) aus und stellen Sie Ihre geograﬁschen Breite ein, bevor Sie Montierung und Stativ mit zusätzlichen Gewichten versehen. Lösen Sie die beiden Höhenverriegelungsknöpfe und drehen Sie den Höhenein- stellknopf (Abbildung 1.1), bis Sie ungefähr auf den Breiten- grad eingestellt sind, der auf der Breitengradskala angezeigt wird (Abbildung 1.2) und ziehen dann die Höhenverstellknöpfe wieder fest. Die Skala ist nur für eine grobe Polausrichtung vor- gesehen. Eine präzisere polare Ausrichtung kann später mithilfe der computergesteuerten Handsteuerung erreicht werden. Die/das Gegengewicht(e) anbringen Die Anschlagmutter am Ende der Gegengewichtsstange entfernen, das Gegengewicht bzw. die Gegengewichte anbrin- gen und die Anschlagmutter wieder anziehen. Halten Sie die Gegengewichtsstange nach unten gerichtet. Anbringen des Teleskops an die Montierung

1. Überzeugen Sie sich, das die RA- und DEK-Kupplung

2. Lösen Sie die Arretierknöpfe des Schwalbenschwanzsattels

so weit, dass der Schwalbenschwanz auf den Sattel geschoben werden kann. Achten Sie darauf, dass der Pfeil auf die gleiche Seite zeigt wie der Griff mit der "Celestron"- Schrift (Abbildung 4).

3. Schieben Sie die Schwalbenschwanzführung des Teleskops

auf den Schwalbenschwanzsattel der Montierung. Ziehen Sie das Teleskop mit Hilfe der beiden Verriegelungsknöpfe (Abbildung 5) in seiner Position fest. Auf das CGX-L passt der große Celestron CGE- Schwalbenschwanz und der kleinere CG-5- Schwalbenschwanz, der auch als Losmandy D (1) und Vixen (2) Schwalbenschwanz bekannt ist. 1: Testen Sie Ihre Losmandy-Schwalbenschwanzleiste passt, bevor Sie Ihr Teleskop an der Montierung befestigen. Die Größen und Schwalbenschwanzwinkel können von Hersteller zu Hersteller variieren.

2. Testen Sie Ihre Vixen-Schwalbenschwanzleiste passt, bevor Sie Ihr Teleskop an der

Montierung befestigen. Sie sollten sich bewusst sein, das der Vixen-Schwalbenschwanz nicht ﬂach ist und entlang der Stange unterschiedlich hoch ist. Abhängig von der Länge des ﬂachen Anteils kann er die Passung auf den Schwalbenschwanz-Sattel der Montierung beeinﬂussen. Die Montierung ausbalancieren Rektaszensionsachse: Vorsichtig den Kupplungshebel für R.A. entriegeln und den Schaft des Gegengewichts horizontal ausrichten. Prüfen Sie ohne das Teleskop loszulassen, auf welche Seite sich das Gegengewicht neigt. Verschieben Sie die Gegengewichte ggf., sodass sich die R.A.-Achse bei entriegelter Kupplung nicht bewegt. Deklinationsachse: Wenn die Gegengewichtstange noch waagerecht steht, entriegeln Sie vorsichtig den Kupplungshebel für DEK und prüfen Sie, ob der optische Tubus symmetrisch steht. Schieben Sie den optischen Tubus zum Ausbalancieren nach Bedarf nach vorne oder hinten. Bringen Sie große und schwere Teleskope in die Ausgangsposition zurück, bevor Sie die Schwalbenschwanzsattelfeststellknöpfe lösen (Abbildung 6). Abbildung 5 Teleskop-Schwalbenschwanz ausrichten und ﬁxieren Schwalbenschwanz- Ausrichtungspfeil Schwalbenschwanz- Arretierungen Abbildung 4 Die Montierung am Stativ befestigen Abbildung 6 Ausbalancieren der Montierung8 | DEUTSCH

5. Wählen Sie einen zweiten Stern aus der Liste und

wiederholen Sie den Vorgang der Schritten 2-4. Wenn Sie dazu aufgefordert werden, einen Kalibrierungssterne hinzuzufügen, können Sie entweder auf ZURÜCK drücken, um die Ausrichtung abzuschließen oder optimalerweise einen Kalibrierungssterne hinzufügen. Fügen Sie für optimale Ergebnisse mindestens einen Kalibrierungsstern hinzu. Dadurch wird die Zeigegenauigkeit Ihres Teleskops erhöht.

6. Wenn Sie dazu aufgefordert werden, einen

"Kalibrierungsstern hinzuzufügen", können sie einen Stern aus der Liste auswählen und auf ENTER drücken. Die Montierung schwenkt nun auf die andere Seite des Meridians, um einen Kalibrierungsstern hinzuzufügen.

7. Zentrieren Sie den Stern im Sucher und drücken die

Eingabetaste, dann zentrieren Sie den Stern im Okular und drücken auf ALIGN.

8. Wenn Sie dazu aufgefordert werden, einen weiteren

Kalibrierungssterne hinzuzufügen, können Sie entweder auf ZURÜCK drücken, um die Ausrichtung abzuschließen. Objekt auswählen Wählen Sie aus der Objektdatenbank, die nach Solar System, Stars oder Deep Sky kategorisiert ist. Innerhalb dieses Menüs (auf den Zifferntasten 1, 2 und 3) können Sie unter Objektnamen oder beliebten Katalognummern (z. B. M42 für Messier 42) auswählen. Mit den Tasten 6 und 9 (oben und unten) können Sie durch eine beliebige Liste im Handbedienfeld blättern. ENTER drücken, um das ausgewählte Objekt in der Liste aufzurufen. Beispiel für das Auswählen und Schwenken zu dem Deep-Sky- Objekt Messier M42:

Drücken Sie auf DEEP SKY und dann auf ENTER.

Blättern Sie nach unten (Tastatur 9) zu Messier und drücken Sie ENTER.

Drücken Sie "0-4-2" auf der Tastatur und drücken Sie ENTER. Mit der Himmelstour (Tastatur 5) können Sie den Himmel erforschen, ohne eine Sternkarte zu konsultieren. Die Tour- Funktion generiert eine Liste der interessantesten Objekte, die Sie zu Ihrer Zeit und an Ihrem Standort beobachten können. Abbildung 8 Polarausrichtungseinstellung Anbringen der Handsteuerungshalterung Wickeln Sie den Klettverschluss und die Tasche um das Stativbein und stecken Sie die Handsteuerung in die Tasche. Handsteuerung anschließen Schließen Sie die mitgelieferte NexStar + Handsteuerung an einen der Aux-Anschlüsse an. Warnung: Schließen Sie die Handsteuerung nicht an den Autoguide-Port an. Handsteuerung und Montierung könnten dadurch Schaden nehmen. In ähnlicher Weise soll- ten Sie zur Vermeidung von Beschädigungen das Autogui- der-Kabel nicht an den AUX-Anschluss anschließen. Ausgangsposition Die Montierung beﬁndet sich in der Ausgangsposition, wenn der Gegengewichtsschaft nach unten zeigt und das Teleskop wie dargestellt entlang der polaren Achse der Montierung verläuft (Abbildung 7). Die internen Schalter der Montierung wird sie in ihre Ausgangsposition bringen, wenn Sie es einschalten (mehr dazu in "Grundlegende Bedienung"). aber Sie können sie auch manuell positionieren, bevor Sie die Montierung einschalten. Lösen Sie einfach die zwei Verriegelungshebel und bewegen das Teleskop in die gewünschte Position. Polausrichtung der Montierung Das computergesteuerte Go-To kann Objekte selbst dann orten, wenn die Montierung nicht perfekt polar ausgerichtet ist. Jedoch ist die polare Ausrichtung notwendig, um die beste Nachführungsgenauigkeit Ihrer Montierung zu erreichen, und sie ist auch für die Astrofotograﬁe wichtig. Eine polar ausgerichtete parallaktische Montierung führt in einer Bewegung über den Himmel nach, wobei das Objekt im Okular oder der Kamera zentriert bleibt. Das Polar-Ausrichtungssystem von CGX-L besteht aus einer Höhenverstellung und einer Azimut-Einstellung (Abbildung 8). Celestron bietet einen optionalen Polsucher an, der an die Montierung angebracht wird. Der optionale Polsucher passiert nicht die R.A.-Achse, da dieser Bereich der internen Verkabelung vorbehalten ist. Wenn Sie keinen optionalen Polsucher verwenden, können Sie die grobe polare Ausrichtung erzielen, indem Sie durch den Sucher des Teleskops blicken und Polaris im Okular zentrieren. Dies bringt Sie etwa drei Viertel eines Grade an den nördlichen Himmelspol heran (NCP für North Celestial Pole). Grundlegende Bedienung Ist Ihre Montierung zusammengebaut und polar ausgerichtet, können Sie mit die Montierung einrichten: Die Montierung mit Strom versorgen Die CGX-L-Montierung kann über den mitgelieferten Autobatterieadapter mit einer 12VDC-Batterie versorgt werden, die mindestens 3 Ampere Strom liefern kann. Oder Sie verwenden einen optionalen Netzadapter, der mindestens 3 Ampere Strom liefert. AC-Netzadapter mit Gewinderohranschlüssen werden von Celestron zur Verfügung gestellt. Abbildung 7 Teleskop in der Ausgangsposition Höhen- Einstellknöpfe Höhenfeststellknöpfe Azimut- EinstellknöpfeDEUTSCH | 9 Ausgangsposition und Standortdaten

1. Schließen Sie das mitgelieferte NexStar + die Handsteuerung

an einen der Aux-Anschluss an. Sie können einen beliebigen Aux 1 bis 4 Anschluss verwenden.

2. Schließen Sie das Stromkabel an den Netzanschluss der

Montierung an. Achten Sie darauf, das Netzkabel mit dem Gewinderohranschluss zu verbinden.

3. Den Netzschalter auf einschalten.

4. Wenn die Handbedienung "CGX-L Ready" anzeigt, drücken

Sie zweimal die Taste ENTER. Die Montierung bewegt sich in die Ausgangsposition.

5. Wählen Sie eine Stadtdatenbank oder eine benutzerdeﬁnierte

Website aus. - Wählen Sie die Stadtdatenbank der nächstgelegen Stadt zu Ihrem Standort aus. - Wenn Sie Benutzerdeﬁnierte Website wählen, müssen Sie die Länge, Breite und Zeitzone Ihres Standorts eingeben.

6. Nach Eingabe des Standorts werden Datum und Uhrzeit

eingegeben. Das CGX-L verfügt über eine Echtzeituhr (RTC), die die Datums-, Zeit- und Standortinformationen für den nächsten Einsatz der Montierung, speichert. Ausrichtung Voraussetzung: Die Montierung muss grob polar ausgerichtet sein, damit Datum, Uhrzeit und Standortinformationen korrekt eingegeben werden können, wie im vorigen Schritt beschrie- ben.

1. Wählen Sie für eine optimale Ausrichtung zwei

Sternenausrichtungen (Star Align) und drücken Sie auf ENTER. Sie können auch von Solarsystem, Ein-Stern, Letze Ausrichtung oder Schnellausrichtung wählen. Mit den Navigationstasten 6 und 9 auf der Tastatur können Sie durch jede Listenauswahl in der Handsteuerung blättern.

2. Wählen Sie den ersten Stern aus der Liste benannter Sterne.

Blättern Sie mit den Navigationstasten 6 (oben) und 9 (nach unten) auf dem Tastenfeld durch die Sternnamen. Sie enthalten den hellsten und am leichtesten zu ﬁndenden Stern. Drücken Sie auf ENTER, wenn Sie einen geeigneten Stern ausgewählt haben. Wenn Ihre Montierung zumindest grob polar ausgerichtet ist, schwenkt sie in die ungefähre Position zu diesem Stern. Die Standard-Auswahl der Sterne ist auf der Westseite des Meridians. Wenn Ihr Himmel im Westen bewölkt ist oder Sie Sternen auf der Ostseite des Meridians wählen möchten, drücken Sie die MENU-Taste auf dem Tastenfeld.

3. Verwenden Sie die Richtungstasten, um das Teleskop zum

ausgewählten Stern zu schwenken und zentrieren ihn im Sucher Ihres Teleskops, und drücken dann ENTER Die Halterung stellt automatisch die Motordrehzahl für die Feinzentrierung ein.

4. Zentrieren Sie den Stern nun im Okular Ihres Teleskops und

drücken Sie auf ALIGN.

5. Wählen Sie einen zweiten Stern aus der Liste und

6. Wenn Sie dazu aufgefordert werden, einen

7. Zentrieren Sie den Stern im Sucher und drücken die

Eingabetaste, dann zentrieren Sie den Stern im Okular und drücken auf ALIGN.

8. Wenn Sie dazu aufgefordert werden, einen weiteren

Drücken Sie auf DEEP SKY und dann auf ENTER.

Blättern Sie nach unten (Tastatur 9) zu Messier und drücken Sie ENTER.

Drücken Sie "0-4-2" auf der Tastatur und drücken Sie ENTER. Mit der Himmelstour (Tastatur 5) können Sie den Himmel erforschen, ohne eine Sternkarte zu konsultieren. Die Tour- Funktion generiert eine Liste der interessantesten Objekte, die Sie zu Ihrer Zeit und an Ihrem Standort beobachten können. Abbildung 8 Polarausrichtungseinstellung10 | DEUTSCH Präzise Polausrichtung Die All-Star Polar Ausrichtung von Celestron ermöglicht es Ihnen, Ihre Montierung präzise polar auszurichten, ohne Polaris oder einen Polsucher zu verwenden. Diese Software- unterstützte Poljustierung ermöglicht Ihnen die Auswahl eines geeigneten Sterns. Voraussetzung: Die CGX muss zuerst mit ein zwei Sternen, einem Stern, oder der Ausrichtung am Sonnensystem (Solar System Align) ausgerichtet werden.

1. Wählen Sie einen geeigneten hellen Stern aus

der Datenbank der NexStar-Handsteuerung aus. Schwenken Sie das Teleskop auf den Stern.

2. Drücken Sie auf die ALIGN-Taste. Wählen Sie

"Polausrichtung" und dann "Montierung ausrichten" aus der Liste aus.

3. Das Teleskop wird dann wieder zu der

Ausrichtungsstern erschlug und bitten Sie es in das Okular zentrieren um „sync“ auf den Stern. Drücken Sie die EINGABETASTE, zentrieren Sie den Stern mit den Pfeiltasten, und drücken Sie dann AUSRICHTEN, auf den Stern zu synchronisieren.

4. Drücken Sie die EINGABETASTE und das Teleskop

wird auf die Position, die die Star sein sollte, wenn es waren genau polar ausgerichteten erschlug. Verwenden Sie die Handbedienung an dieser Stelle nicht um den Stern zu zentrieren.

5. Nutzen Sie die Höhen- und Azimutjustierung der

Montierung, um den Stern mittig im Okular zu platzieren.

6. Drücken Sie in die ALIGN-Taste.

Die Montierung ist jetzt präzise polar ausgerichtet. Sie können die Montierung auch ohne neue Ausrichtung verwenden. Bewegungsbereich der Montierung Softwarebereich Der CGX-L arbeitet mit softwaregesteuerten Grenzsensoren, die erkennen, wann die Montierung seine mechanische Bereichsgrenze nahezu erreicht hat. Sobald die Halterung den Sensor erreicht, verlangsamt sich der Motor bis zum Anschlag und es erscheint eine Warnmeldung "Endschalter". Die Montierung schwenkt nicht weiter in die Richtung des Endschalter, bis Sie die Richtung umkehren. Mechanischer Bereich Die CGX-L hat eine interne Verkabelung, sodass die Montierung sich nur in einen bestimmten Bereich bewegen kann. Beide Achsen sind durch einen integrierten harten Anschlag begrenzt. Dieser begrenzte Bereich kann auch ungewollte Interferenzen zwischen Ihrem Teleskop und der Halterung oder dem Stativ verhindern. Falls die Montierung aus irgendeinem Grund den Software-Endschalter überschreitet (oder falls die Kupplung entriegelt ist und die Montierung manuell bewegt wird), stoppt die Montierung am harten Anschlag. RA-Begrenzung (Abbildung 9.1) ermöglicht es Ihnen bis 20 ° hinter dem Meridian nachzuführen. Wenn Sie die nachführende Montierung unbeaufsichtigt lassen, stoppt sie automatisch, bevor der mechanische harte Anschlag erreicht ist. DEK-Begrenzung (Abbildung 9.2) umfasst genug Schwenkbereich, um jeden Teil des Himmels zu erreichen. Abbildung 9.1 Eine Seite der mechanischen RA-Grenze Abbildung 9.2 Eine Seite der mechanischen DEK-GrenzeDEUTSCH | 11 Die Montierung auf sehr hohe oder nied- rige Breitengrade einstellen Der EQ-Kopf kann auf dem Stativ auf drei verschiedenen Positionen eingestellt werden, um das Gleichgewichts über dem Stativ zu optimieren oder um mehr Freiheit zu schaffen, die in niedrigeren Breitengraden benötigt wird. Zusätzlich kann der EQ-Kopf so positioniert werden, dass sich die Gegengewichtsstange direkt über einem Stativbein beﬁndet (empfohlene Vorgabe) oder so gedreht wird, dass die Gegengewichtsstange zwischen zwei Stativbeinen für ein zusätzlichen Spielraum bei geringeren Breitengraden liegt.

1. Entfernen Sie den Kopf von der Grundplatte, indem Sie die 4

Zylinderschrauben lösen.

2. Entfernen Sie vorsichtig die 8 Innensechskantschrauben unter dem

Kopf. Sobald sie entfernt sind, ist der EQ-Kopfes nur noch durch den Höhenverstellmechanismus gesichert (Abbildung 10.1).

3. Drehen Sie den Höhen-Einstellknopf, bis die Gewindebohrungen auf

der Unterseite der Montierung mit den Löchern auf der Bodenplatte eine Linie bilden. Verschieben Sie die Platte nach vorn (in Richtung des Gegengewichtsschafts), wenn Sie sie für niedrigere Breiten verwenden möchten. Verschieben Sie die Platte nach hinten (in Richtung des Höhen-Einstellknopfs), wenn Sie sie für höhere Breiten verwenden möchten (Abbildung 10,2). USB-Anschluss an der Montierung Der USB-Port des CGX-L ist zur Anbindung an den PC für den Einsatz mit der dedizierten Teleskopsteuerung. Verbinden Sie Ihren PC über ein Standard USB-B-Kabel, das am USB-Anschluss eingesteckt ist, mit der Montierung. Der Montierung müsste automatisch einen COM-Anschluss installieren und Ihren Geräten zuweisen. Der USB-Anschluss an der Halterung ist nicht für die Verwendung mit der ASCOM- oder Drittanbieter-Steuerungssoftware vorgesehen. Um die Montierung über ASCOM zu steuern, müssen Sie Ihren PC an den Mini-USB-Port der NexStar+ Handsteuerung anschließen. Mini-USB-Anschluss auf der NexStar + Handbedienung Der Mini-USB-Port der Handsteuerung kann für die Verbindung mit Ihrem PC zu folgendem Zweck verwendet werden:

1. Zum Aktualisieren der Handsteuerungs- und Motorsteuerplatinen-Firmware.

2. Zur Anbindung an Drittanbieter-Software, die ASCOM verwendet

Aux-Anschlüsse Aux 1 und Aux 2 können für die NexStar + Handsteuerung sowie für optionales Zubehör wie das StarSense AutoAlign und SkyPortal WiFi Modul verwendet werden. Der CGX-L ist mit zwei zusätzlichen Aux-Anschlüssen unter dem Schwalbenschwanzsattel ausgestattet. Über diese Aux-Anschlüsse können alle Zubehörteile verwendet werden. Sie bewegen sich mit der Deklinationsachse der Halterung, und je nach Kabelkonﬁguration kann es ein komfortabler Platz sein, um Ihr Zubehör anzuschließen. Autoguide-Anschluss Der Autoguide-Port sollte nur für die Nachführungsrelais der Kamera verwendet werden. VORSICHT: Schließen Sie niemals die NexStar + Handsteuerung oder anderes Zubehör an den Autoguider-Port an. Dies könnte zu Schäden führen. Der CGX-L ist mit einem redundanten Autoguider-Anschluss ausgestattet, der neben Aux 3 und Aux 4 nahe dem Schwalbenschwanz-Sattel liegt. Sie können immer nur einen Autoguide-Port verwenden. Der redundante Anschluss soll Ihnen für Ihre Kabelkonﬁguration passende und optimale Option bieten. Abbildung 10,2 Ändern der Montierungsposition auf dem Stativkopf GRUNDPOSITION HINTERE POSITION VORDERE POSITION Abbildung 10,1 Innensechskantschrauben Befestigung der Grundplatte Grundplatte12 | DEUTSCH NexStar+ Handsteuerung

1. LCD-Anzeigefenster (Flüssigkristallanzeige): Eine rote

Hintergrundbeleuchtung zum bequemen Betrachten der Teleskopinformationen und zum Scrollen von Text bei Nacht. Entfernen Sie vor Gebrauch den Schutzﬁlm auf dem Bildschirm.

2. Ausrichtung (Align): Startet die voreingestellte

Ausrichtungsprozedur . Dient außerdem zur Auswahl eines Sterns oder anderen Objekts als Referenzpunkt für die Ausrichtung.

3. Richtungstasten: Ermöglicht die vollständige Kontrolle

des Teleskops in jeder Richtung. Verwenden Sie die Richtungstasten zur Zentrierung von Objekten im Okular oder um das Teleskop manuell zu schwenken.

4. Katalog-Tasten: Ermöglicht direkten Zugang zu den

Hauptkatalogen in der Datenbank mit Tausenden von Objekten. Ihr Teleskop enthält die folgenden Kataloge in seiner Datenbank:

Sonnensystem- Alle 7 Planeten unseres Sonnensystems, sowie Mond, Sonne und Pluto.

Sterne- benutzerdeﬁnierte Listen der hellsten Sterne, Doppelsterne, variablen Sterne und Asterismen .

Deep Sky- benutzerdeﬁnierte Listen der schönsten Galaxien, Nebel und Cluster, sowie die kompletten Messier- und NGC-Objekte .

5. Identiﬁzieren: Durchsucht die Datenbank Ihres Teleskops

und zeigt die Namen und die Offset-Entfernungen zu den nächstgelegenen passenden Objekten an.

6. Menü: Zeigt Einstellungen und Funktionen an, wie

Nachführungsrate, benutzerdeﬁnierte Objekte und anderes.

7. Option (Celestron-Logo): Funktioniert ähnlich wie

die SHIFT-Taste bei einer Tastatur und kann in der Kombination mit weiteren Tasten verwendet werden, um auf erweiterte Eigenschaften und Funktionen zuzugreifen.

8. Enter: Drücken der EINGABE-Taste ermöglicht die

Auswahl einer beliebigen Funktion des Teleskops, akzeptiert eingegebene Parameter und schwenkt das Teleskop auf angezeigte Objekte.

9. Zurück: Durch Drücken von BACK verlassen Sie das

aktuelle Menü und es wird der vorherige Menüpfad angezeigt. Wiederholtes Drücken der ZURÜCK-Taste lässt Sie zum Hauptmenü zurückkehren oder löscht versehentlich eingegebene Daten.

10. Sternhimmeltour: Aktiviert den Tour-Modus, der

die interessantesten Objekte am Himmel ﬁndet und automatisch das Teleskop auf diese ausrichtet.

11. Scroll Tasten: Diese Tasten dienen zum Aufwärts-

und Abwärtsscrollen in den Menülisten. Ein Doppelpfeilsymbol auf der rechten Seite des LCD zeigt an, dass die Scrolltasten verwendet werden können, um zusätzliche Informationen anzuzeigen. Diese Tasten haben eine abgeschrägte Form, damit sie auch ohne Hinsehen leicht bedient werden können.

12. Motordrehzahl: Ähnlich wie die RATE-Taste der

originalen Handsteuerung ändert diese Taste die Motorgeschwindigkeit, wenn die Richtungstasten gedrückt werden.

13. Objekt-Info: Zeigt Koordinaten und andere

wissenswerte Informationen von Objekten, die aus der Datenbank ausgewählt wurden.

14. Mini-USB-Port (Kabel nicht enthalten): Links zum

PC zur Steuerung des Teleskops mit dem Desktop oder für Firmware-Updates.

15. Hilfemenü: In zukünftigen Firmware-Updates wird

diese Taste Hinweise zur Problembehandlung geben. Zurzeit dient diese Taste als Kurzwahltaste zum bequemen Aufrufen des Messierkatalogs. Abbildung 11

Abbildung 11,2DEUTSCH | 13 Auswahl eines Objekts Nun da das Teleskop richtig ausgerichtet ist, können Sie ein Objekt aus einem der Kataloge in der NexStar+ Datenbank der Handsteuerung auswählen. Die Handsteuerung verfügt über eine Taste, die jeder Objekt-Kategorie in der Datenbank zugewiesen wurde: Objekte im Sonnensystem, Sterne und Deep-Sky- (extrasolare) Objekte.

Sonnensystem – der Sonnensystemkatalog zeigt alle Planeten (und Mond) in unserem Sonnensystem an, die zurzeit am Himmel sichtbar sind. Um zu ermöglichen, dass die Sonne als Option in der Datenbank angezeigt wird, siehe die Option „Allow Sun" (Sonne zulassen) im Abschnitt Datenbank-Setup in der Bedienungsanleitung.

Sterne – Der Sternenkatalog zeigt eine benutzerdeﬁnierte Liste der hellsten Sterne, Doppel- (binäre) Sterne, variablen Sterne, Konstellationen und ausgewählten Asterismen an.

Deep Sky – der Deep Sky-Katalog zeigt eine Liste der besten Galaxien, Nebel und Cluster sowie das komplette Messier an und wählt NGC-Objekte aus. Es gibt auch eine alphabetische Liste aller Deep-Sky-Objekte in der Reihenfolge ihrer allgemeinen Namen. Mit den SCROLL-Tasten können Sie durch die Kataloge scrollen, um das gewünschte Objekt zu ﬁnden. Beim Scrollen durch eine lange Liste von Objekten können Sie durch Gedrückthalten von AUFWÄRTS und ABWÄRTS mit hoher Geschwindigkeit durch den Katalog scrollen. Schwenken zu einem Objekt Nachdem das gewünschte Objekt auf dem Display der Handsteuerung angezeigt wird, haben Sie zwei Möglichkeiten:

Drücken Sie die Taste OBJECT INFO. Diese zeigt nützliche Informationen über das ausgewählte Objekt wie die Sterngröße, die Konstellation und zusätzliche Informationen über die beliebtesten Objekte, an. - Verwenden Sie die Pfeiltasten AUFWÄRTS/ ABWÄRTS, um durch die angezeigten Objekt- Informationen zu scrollen. - Das Drücken der ZURÜCK-Taste lässt Sie zur Objekt- Datenbank zurückkehren.

Drücken der EINGABE-Taste Damit schwenkt das Teleskop automatisch zu den Koordinaten des Objekts, das auf der Handsteuerung angezeigt wird. Während das Teleskop zum Objekt schwenkt, kann der Benutzer immer noch auf viele der Handsteuerungsfunktionen zugreifen (wie z. B. Anzeige von Informationen über das Objekt). HINWEIS: Die Messier- und NGC-Kataloge verlangen vom Anwender die Eingabe einer numerischen Bezeichnung. Wenn Sie die entsprechende Katalog- Taste und den Messier-, NGC- oder SAO-Katalog gewählt haben, zeigt ein blinkender Mauszeiger an, dass Sie jetzt im numerischen Eingabe-Modus sind. Geben Sie die Katalognummer des Objekts ein, das Sie anzeigen möchten. Drücken der EINGABE-Taste schwenkt das Teleskop auf das Objekt oder halten der OPTION-Taste (das Celestron Logo) und drücken der OBJEKT INFO- Taste zeigt Informationen über das ausgewählte Objekt an. VORSICHT: Niemals das Teleskop schwenken, wenn jemand in das Okular schaut. Das Teleskop kann sich mit schnellen Schwenkbewegungen bewegen und das Auge des Beobachters verletzen. Motordrehzahltaste Die MOTORGESCHWINDIGKEIT-Taste ermöglicht es, ähnlich wie die Rate-Taste der originalen NexStar Handsteuerung, die Schwenkgeschwindigkeit sofort von der Hochgeschwindigkeits-Schwenkrate auf eine Rate für präzise Nachführung oder eine beliebige Rate dazwischen zu ändern. Jede Rate entspricht einer Zahl auf der Tastatur der Handsteuerung. Die Zahl 9 ist die schnellste Rate (ca. 3,5° pro Sekunde, je nach Montierung). Sie wird zum Schwenken zwischen Objekten und zur Lokalisierung von Ausrichtungs-Sternen verwendet. Die Zahl 1 auf der Handsteuerung ist die langsamste Rate (halb-siderisch) und kann zur präzisen Zentrierung von Objekten im Okular verwendet werden. Änderung der Geschwindigkeitsrate der Motoren:

Drücken Sie auf die MOTORDREHZAHL-Taste auf der Handsteuerung. Das LCD zeigt die aktuelle Motordrehzahl an.

Drücken Sie die Nummer auf der Handsteuerung, die der gewünschten Drehzahl entspricht. Die Handsteuerung besitzt eine „Doppeltasten"-Funktion auf, die Ihnen eine sofortige Beschleunigung der Motoren ermöglicht, ohne dass eine Geschwindigkeitsrate gewählt werden muss. Zur Verwendung dieser Funktion drücken Sie einfach die Pfeiltaste, die der Richtung entspricht, in die Sie das Teleskop bewegen möchten. Halten Sie diese Taste gedrückt und drücken Sie die Taste für die entgegengesetzte Richtung. Damit wird die Geschwindigkeit auf die maximale Schwenkrate erhöht. Bei Verwendung der AUFWÄRTS- und ABWÄRTS- Richtungstasten der Handsteuerung bewegen die langsameren Schwenkraten (6 und darunter) die Motoren in die entgegengesetzte Richtung der schnelleren Schwenkraten (7 - 9). Das erfolgt, damit sich ein Objekt bei Betrachtung im Okular in die entsprechende Richtung bewegt (d. h. ein Drücken der Aufwärts-Pfeiltaste bewegt den Stern im Sichtfeld des Okulars nach oben). Wenn jedoch eine der langsameren Schwenkraten (Rate 6 und darunter) verwendet wird, um ein Objekt im Starpointer zu zentrieren, müssen Sie möglicherweise die entgegengesetzte Richtungstaste drücken, um das Teleskop in die richtige Richtung zu bewegen.14 | DEUTSCH Das Handsteuerungsmenü Das Menü „Handsteuerung“ ermöglicht Ihnen die Anpassung bestimmter Funktionen der NexStar+-Handsteuerung. Um auf dieses Menü zuzugreifen, drücken Sie die Taste MENU (Nr. 7 auf dem Tastenfeld) und wählen mit den Navigationstasten die Option "Handbedienung" und drücken ENTER. Verwenden Sie die Scroll-Tasten, um eine der folgenden Optionen auszuwählen:

Beleuchtungssteuerung: Die Helligkeit der Zahlentastatur und des LCDs wird unabhängig voneinander geregelt.

Scroll-Menü: Hiermit wird die Geschwindigkeit, mit der Worte über das LCD laufen, angepasst.

Fettdruck ändern: Hiermit wird das Schriftformat der LCD- Anzeige von normal nach fett geändert.

Kontrast einstellen: Über die Scroll-Tasten wird der LCD- Kontrast angepasst.

Sprache einstellen: Hiermit wird die auf dem LCD angezeigte Sprache geändert. HINWEIS: Die Funktion Sprache einstellen kann auch erscheinen, wenn Sie Ihre neue Handsteuerung das erste Mal verwenden. Sie können sie auch zu jeder Zeit aufrufen, indem Sie die Option-Taste (das Celestron-Logo) für 10 Sekunden drücken, während das Teleskop eingeschaltet wird. Die Ausrichtung vornehmen Damit das Teleskop präzise auf Objekte im Himmel zeigen kann, muss es zuerst auf bekannte Positionen (Sterne) am Himmel ausgerichtet werden. Mit diesen Daten kann das Teleskop ein Modell des Himmels erstellen, das dann zur Lokalisierung von Objekten mit bekannten Koordinaten verwendet wird. Es gibt viele Möglichkeiten, Ihr Teleskop am Himmel auszurichten; diese hängen davon ab, welche Daten der Benutzer bereitstellen kann:

Die Zweisternausrichtung verwendet die gesamten eingegebenen Zeit-/Standortdaten und ermöglicht dem Benutzer, zu entscheiden, auf welche beiden Ausrichtungssterne das Teleskop automatisch schwenken soll.

Ein-Stern-Ausrichtung verwendet die gleiche Zeit/Standort- Information, aber nur einen Stern für die Ausrichtung.

Sonnensystem-Ausrichtung zeigt eine Liste der sichtbaren Planeten und den Mond), die zur Verfügung stehen, um das Teleskop auszurichten.

Die Schnell-Ausrichtung fordert Sie zur Eingabe derselben Daten auf, die auch für die Zweisternausrichtung nötig wären. Das Teleskop überspringt jedoch das Schwenken auf den Ausrichtungsstern zur Zentrierung und Ausrichtung und modelliert den Stern einfach aufgrund der vorhandenen Daten.

Bei der Letzten Ausrichtung wird Ihre zuletzt gespeicherte Sternausrichtung und Schwenkposition wiederhergestellt. Die Letzte Ausrichtung bietet auch einen guten Schutz, falls das Teleskop von der Stromversorgung abgeschnitten wird. Zweisternausrichtung Die Zweisternausrichtung ermöglicht es dem Benutzer, zwei Sterne für die Teleskopausrichtung auszuwählen. Um Ihr Teleskop unter Verwendung der Zweisternausrichtungsmethode ausrichten:

1. Wählen Sie aus der Auswahl für Ausrichtung die Zwei-Stern

Ausrichtung. Basierend auf den eingegebenen Datums- und Uhrzeitangaben, wählt die Handsteuerung automatisch einen hellen Stern über dem Horizont aus und zeigt diesen an.

Drücken Sie auf ENTER, um diesen Stern als erster Ausrichtungsstern auszuwählen.

Wenn aus irgendeinem Grund der gewählte Stern nicht sichtbar ist (vielleicht hinter einem Baum oder Gebäude), drücken Sie BACK, damit die Handsteuerung automatisch den nächsten hellsten Stern auswählt.

Oder Sie benutzen die Aufwärts-/Abwärts-Tasten, um die gesamte Liste benannter Sterne zu durchsuchen und einen der über zweitausend Ausrichtungssterne auszuwählen.

2. Sobald das Teleskop die Schwenkbewegung zum ersten

Ausrichtungsstern beendet hat, werden Sie aufgefordert, den ausgewählten Stern mithilfe der Pfeiltasten auf das Fadenkreuz in der Mitte des Suchers auszurichten. Wenn dieser im Sucher zentriert ist, können Sie auf ENTER drücken. Nun hilft Ihnen die Anzeige dabei, den Stern im Sichtfeld des Okulars zu zentrieren. Wenn der Stern eingegeben ist, auf AUSRICHTEN drücken, um diesen Stern als ersten Ausrichtungsstern zu übernehmen.

3. Nachdem der erste Ausrichtungsstern eingegeben wurde,

wählt die Hand steuerung automatisch einen zweiten Ausrichtungsstern aus und wiederholt diesen Vorgang für diesen Stern. Wenn das Teleskop auf beide Sterne ausgerichtet ist, können Sie weitere Kalibrierungssterne eingeben. Kalibrierungssterne werden verwendet, um die Zeigegenauigkeit Ihres Teleskops zu verbessern, indem subtile opto-mechanische Fehlausrichtungen zwischen der Teleskopoptik und der Montierung kompensiert werden. Daher ist es empfehlenswert, mindestens einen zusätzlichen Kalibrierungsstern einzugeben, um die Zeigegenauigkeit der Montierung zu erhöhen.

4. Drücken Sie auf ENTER. i, einen Kalibrationsstern

auszuwählen. Wählen Sie einen Stern genauso wie bei den ersten beiden Ausrichtungssternen aus und drücken Sie auf ENTER. Sie werden feststellen, dass sich alle angezeigten Kalibrierungssterne auf der Himmelsseite (Meridian) beﬁnden, die den ursprünglichen Ausrichtungssternen gegenüberliegt. Dies ist für eine exakte Kalibrierung der Montierung entscheidend. Schließlich können Sie weitere Kalibrierungssterne hinzufügen oder auf ZURÜCK drücken, um die Ausrichtung abzuschließen. Anmerkung: Ost-/West-Filter – um die bestmögliche Zeigegenauigkeit zu gewährleisten, werden die anfänglichen Ausrichtungssterne von Ihrer computergesteuerte Montierung automatisch geﬁltert und ausgewählt, sodass sich die beiden ersten Ausrichtungssterne auf der einen Seite des Meridians beﬁnden und alle Kalibrierungssterne auf der entgegengesetzten Seite des Meridians, wie dies durch das „W“ bzw. „O“ in der oberen rechten Ecke des LCDs angezeigt wird. Der Ost-/West-Filter kann geändert werden, indem zu einer beliebigen Zeit während der Ausrichtung einfach die MENÜ-Taste gedrückt wird.DEUTSCH | 15 Tipps zum Hinzufügen von Kalibrierungssternen:

Obwohl es für die zufällige Beobachtung keine Kalibrierungssterne notwendig sind, wird empfohlen, dass Sie mindestens drei Kalibrierungssterne für die optimale Ausrichtungsgenauigkeit hinzufügen.

Die Auswahl von Kalibrierungssternen, die sich in der Nähe des Himmelsäquators beﬁnden, bietet bessere Ergebnisse als Sterne in der Nähe der Himmelspole.

Obwohl es nicht notwendig ist, Kalibrierungssterne zu verwenden, wenn die Teleskopmontierung seit ihrer ursprünglichen Ausrichtung/Kalibrierung nicht bewegt wurde, kann es erforderlich sein, das Teleskop neu zu kalibrieren, wenn aus irgendeinem Grund der optische Tubus entfernt wurde. Hinweis: Meridian – Der Meridian ist eine imaginäre Linie im Himmel, die am nördlichen Himmelspol beginnt, am südlichen Himmelspol endet und durch den Zenit verläuft. Wenn man sich nach Süden ausrichtet, beginnt der Meridian am südlichen Horizont und verläuft direkt über dem Kopf am Himmel zum nördlichen Himmelspol. Schnell-Ausrichtung Die Schnell-Ausrichtung nutzt alle Datums- und Uhrzeitangaben, die zu Beginn der Ausrichtung des Teleskops eingegeben wurden. Das Teleskop überspringt jedoch das Schwenken auf den Ausrichtungsstern zur Zentrierung und Ausrichtung und modelliert den Stern einfach aufgrund der vorhandenen Daten. Auf diese Weise können Sie grob zu den Koordinaten heller Objekte, wie dem Mond und zu Planeten, schwenken, und das Teleskop erhält die benötigten Daten für die Objektnachführung für jeden Himmelsabschnitt (in Abhängigkeit zur Genauigkeit der Polausrichtung). Die Schnell-Ausrichtung eignet sich nicht zum exakten Lokalisieren kleiner oder lichtarmer Deep-Sky- Objekte oder zum akkuraten Nachführen von Objekten in der Astrofotograﬁe. Zum Verwenden der Schnellausrichtung einfach die Schnellausrichtung aus den Ausrichtungsoptionen auswählen und auf ENTER drücken. Das Teleskop verwendet automatisch die eingegeben Werte zu Datum/Uhrzeit, um sich selbst am Himmel auszurichten und zeigt „Ausrichtung erfolgreich" an. Anmerkung: Sobald eine Schnellausrichtung gemacht wurde, können Sie die Neuausrichtungsfunktion (siehe unten) nutzen, um die Ausrichtungsgenauigkeit Ihres Teleskops zu verbessern. Letzte Ausrichtung Bei der Letzten Ausrichtung werden automatisch die zuletzt gespeicherten Indexstandorte aufgerufen, um mit der Ausrichtung fortzufahren, die beim letzten Ausschalten des Teleskops gespeichert wurde. Diese Funktion ist nützlich, falls Ihr Teleskop einmal versehentlich von der Stromversorgung abgeschnitten oder ausgeschaltet wird. Neuausrichtung Die Montierung verfügt über die Neuausrichtungsfunktion, mit der jeder ursprüngliche Ausrichtungsstern durch einen neuen Stern oder ein anderes Himmelsobjekt ersetzt werden kann. Dies kann unter mehreren Umständen nützlich sein:

Wenn Sie über einen Zeitraum von ein paar Stunden beobachten, werden Sie feststellen, dass Ihre ursprünglichen zwei Ausrichtungssterne erheblich nach Westen abgedriftet sind. (Bedenken Sie, dass Sterne 15° pro Stunde wandern). Eine Ausrichtung anhand eines neuen Sterns in einem östlichen Himmelsteil wird Ihre Zeigegenauigkeit erhöhen, insbesondere für Objekte in diesem Himmelssektor.

Wenn Sie Ihr Teleskop mithilfe der Schnellausrichtung ausgerichtet haben, können Sie die Neuausrichtung nutzen, um es auf aktuelle Himmelsobjekte auszurichten. Dadurch wird die Zeigegenauigkeit Ihres Teleskops erhöht, ohne dass zusätzliche Daten eingegeben werden müssen.

Wenn Sie das computergestützte polare Ausrichtungsverfahren verwendet haben und Sie die Montierung manuell bewegt haben, kann es erforderlich sein, dass die Montierung für eine verbesserte Ausrichtegenauigkeit neu ausgerichtet werden muss. Einen bestehenden Ausrichtungsstern durch einen neuen Ausrichtungsstern ersetzen:

1. Wählen Sie den gewünschten Stern (oder das gewünschte

Objekt) aus der Datenbank aus und schwenken Sie darauf zu.

2. Zentrieren Sie das Objekt sorgfältig im Okular.

3. Sobald es zentriert ist, drücken Sie die BACK-Taste, bis Sie

sich im Hauptmenü beﬁnden.

4. Wenn CGX Ready angezeigt wird, drücken Sie die ALIGN-

Taste auf der Handsteuerung, um die Ausrichtungssterne unter den Optionen auszuwählen.

5. Sie werden dann auf dem Display gefragt, welchen Stern

Sie ersetzen möchten. Benutzen Sie die AUFWÄRTS- und ABWÄRTS-Tasten, um den für den Austausch vorgesehenen Ausrichtungsstern auszuwählen. Es ist gewöhnlich am besten, den Stern auszuwählen, der sich dem neuen Objekt am nächsten beﬁndet. Dadurch werden Ausrichtungssterne im Himmel ausgeschlossen.

6. Drücken Sie zum Übernehmen der Änderungen auf ALIGN

(Ausrichten).16 | DEUTSCH Objektkatalog Auswahl eines Objekts Nun da das Teleskop richtig ausgerichtet ist, können Sie ein Objekt aus einem der Kataloge in der NexStar+ Datenbank der Handsteuerung auswählen. Die Handsteuerung verfügt über eine Taste, die jeder Objekt-Kategorie in der Datenbank zuge- wiesen wurde: Objekte im Sonnensystem, Sterne und Deep- Sky- (extrasolare) Objekte.

Sonnensystem – der Sonnensystemkatalog zeigt alle Planeten (und Mond) in unserem Sonnensystem an, die aktuell im Himmel sichtbar sind. Damit die Sonne als ein zur Auswahl stehendes Objekt in der Datenbank angezeigt wird, siehe die Option Sonnenmenü im Menü Teleskop-Setup.

Sterne – der Sternenkatalog zeigt eine benutzerdeﬁnierte Liste der hellsten Sterne, Doppel- (binäre) Sterne, variablen Sterne, Konstellationen und ausgewählten Asterismen an.

Deep Sky – der Deep-Sky-Katalog zeigt eine Liste der schönsten Galaxien, Nebel und Cluster, sowie die kompletten Messier- und NGC-Objekte Es gibt auch eine alphabetische Liste aller Deep-Sky-Objekte in der Reihenfolge ihrer allgemei- nen Namen. Mithilfe der Scrolltasten können Sie durch die Kataloge blättern, um das gewünschte Objekt zu ﬁnden. Beim Scrollen durch eine lange Liste von Objekten können Sie durch Gedrückthalten der AUFWÄRTS- und ABWÄRTS-Tasten mit hoher Geschwindigkeit durch den Katalog blättern. Schwenken zu einem Objekt Sobald das gewünschte Objekt auf dem Handsteuerungsbild- schirm angezeigt wird, haben Sie zwei Möglichkeiten:

Drücken Sie die Taste OBJECT INFO. Diese zeigt nützliche Informationen über das ausgewählte Objekt wie die Sterngrö- ße, die Konstellation und zusätzliche Informationen über die beliebtesten Objekte, an.

Verwenden Sie die Pfeiltasten AUFWÄRTS/ABWÄRTS, um durch die angezeigten Objekt-Informationen zu scrollen.

Das Drücken der ZURÜCK-Taste lässt Sie zur Objekt-Da- tenbank zurückkehren.

Drücken Sie die ENTER-Taste. Damit schwenkt das Teles- kop automatisch zu den Koordinaten des Objekts, das auf der Handsteuerung angezeigt wird. Während das Teleskop zum Objekt schwenkt, kann der Benutzer immer noch auf viele der Handsteuerungsfunktionen zugreifen (wie z. B. Anzeige von Informationen über das Objekt). HINWEIS: Die Messier- und NGC-Kataloge verlangen vom Anwender die Eingabe einer numerischen Bezeichnung. Wenn Sie die entsprechende Katalog-Taste und den Messier-, NGC- oder SAO-Katalog gewählt haben, zeigt ein blinkender Mauszeiger an, dass Sie jetzt im numerischen Eingabe-Modus sind. Geben Sie die Katalognummer des Objekts ein, das Sie anzeigen möchten. Durch Drücken der ENTER-Taste schwenkt das Teleskop auf das Objekt, und durch Gedrückthalten der OPTIONS-Taste (das Celestron Logo) und Drücken der OB- JEKTINFO-Taste werden Informationen über das ausgewählte Objekt angezeigt. VORSICHT: Niemals das Teleskop schwenken, wenn jemand in das Okular schaut. Das Teleskop kann sich mit schnellen Schwenkbewegungen bewegen und das Auge des Beobachters verletzen. Sternenhimmelstour-Taste Die CGX-L-Montierung enthält eine Tour-Funktion, die es Ihnen ermöglicht, aus einer Liste von interessanten Objekten, basierend auf Ihren Beobachtungszeiten, zu wählen. Die automatische Tour zeigt nur die Objekte an, die innerhalb Ihrer eingestellten Katalog-Filtergrenzen liegen. Um die Tour- Funktion zu aktivieren, drücken Sie die Taste SKY TOUR auf der Handsteuerung.

1. Drücken Sie auf die HIMMELSTOUR-Taste auf der Hand-

2. Wählen Sie unter Verwendung der SCROLL-Taste das Beste

3. Mit Azimut wird die CGX-L Montierung automatisch zu Ihrer

Ausgangsposition schwenken, was die Wahrscheinlichkeit re- duziert, dass das Netzkabel sich während der Tour verwickelt.

4. Die Handsteuerung wird die besten Beobachtungsobjekte

anzeigen, die zurzeit im Himmel sichtbar sind.

Für Informationen und Daten zu dem angezeigten Objekt, drücken auf die OBJECT INFO-Taste. Einmaliges Drücken zeigt die Objektkoordinaten an. Erneutes Drücken zeigt die Objektkoordinaten an. Drücken Sie die Taste erneut, um die Textbeschreibung anzuzeigen. Auf BACK drücken, um zur vorherigen Anzeige zurückzukehren.

Um zu einem angezeigten Objekt zu schwenken, Drücken Sie auf ENTER.

Drücken Sie auf die ABWÄRTS-Taste, um das nächste Tour-Objekt anzuzeigen. Identiﬁzierungstaste Wenn Sie die IDENTIFY-Taste drücken, werden die Daten- bankkataloge der Montierung durchsucht und der Name und die Winkelabstände zu den nächsten übereinstimmenden Objekten vom aktuellen Standort des Teleskops angezeigt. Diese Funktion kann zwei Zwecke erfüllen: Erstens kann sie zur Identiﬁkation eines unbekannten Objekts im Sichtfeld Ihres Okulars verwendet werden. Außerdem kann der Identiﬁzie- rungsmodus zur Lokalisierung anderer Himmelsobjekte, die dicht an den gegenwärtig von Ihnen beobachteten Objekten liegen, verwendet werden. Wenn Ihr Teleskop z. B. auf den hellsten Stern im Sternbild Lyra gerichtet ist, können Sie Identiﬁzieren wählen. Daraufhin wird ganz sicher der Stern Vega als der von Ihnen beobachtete Stern angeben. Jedoch durchsucht die Identiﬁzierungsfunktion auch seine NGC- und Sonnensystem-Datenbank und zeigt alle Planeten oder Deep-Sky-Objekte in der Nähe an. In diesem Beispiel wird der Ringnebel (M57) in ungefähr 6° Entfernung angezeigt. Die Helligkeit und Nähe der angezeigten Objekte kann mittels des Identiﬁzierungsﬁlters unter Teleskop-Setup deﬁniert werden.DEUTSCH | 17 Richtungstasten In der Mitte der Handsteuerung beﬁnden sich vier Richtungs- tasten, die die Höhen- (auf und ab) und Azimut- (links und rechts) Bewegung des Teleskops steuern. Das Teleskop kann mit neun verschiedenen Geschwindigkeitsraten gesteu- ert werden. 1 = 1/2 x 6 = .3 °/ Sek 64 x 2/1 x 7 = 1 °/Sek 3 = 4 x 8 = 2 °/Sek 4 = 8 x 9 = 3 °/Sek 5 = 16-fach Motordrehzahltaste Wenn Sie die MOTORDREHZAHL-Taste (12) drücken, können Sie die Drehzahl der Motoren sofort von einer Schwenkrate bei hoher Drehzahl auf eine Geschwindigkeit für präzise Nachführung oder eine Rate dazwischen ändern. Jede Geschwindigkeit entspricht einer Zahl auf der Tastatur der Handsteuerung. Die Zahl 9 ist die höchste Geschwindigkeit und wird für das Schwenken zwischen Objekten und zur Lokalisierung von Ausrichtungssternen verwendet. Die Zahl 1 auf der Handsteuerung entspricht der langsamsten Geschwindigkeit (halb-siderisch) und kann zur präzisen Zentrierung von Objekten im Okular verwendet werden. Änderung der Motorendrehzahl:

Drücken Sie auf die MOTORDREHZAHL-Taste auf der Handsteuerung. Das LCD zeigt die aktuelle Drehzahl an.

Drücken Sie die Nummer auf der Handsteuerung, die der gewünschten Drehzahl entspricht. Die Handsteuerung verfügt über eine „Doppeltasten“-Funk- tion, mit der Sie eine sofortige Beschleunigung der Moto- ren erreichen können, ohne dass eine Drehzahl gewählt werden muss. Zur Verwendung dieser Funktion drücken Sie einfach die Pfeiltaste, die der Richtung entspricht, in die Sie das Teleskop bewegen möchten. Halten Sie diese Taste gedrückt und drücken Sie die Taste für die entgegengesetzte Richtung. Damit wird die Geschwindigkeit auf die maximale Schwenkrate erhöht. Die UP- und DOWN-Tasten an der Handsteuerung sind für die Geschwindigkeit, die langsameren Schwenkraten (6 und niedriger) bewegen die Motoren in die entgegen- gesetzte Richtung als die schnelleren Schwenkraten (7-9). Das erfolgt, damit sich ein Objekt bei Betrachtung im Okular in die entsprechende Richtung bewegt (d. h. ein Drücken der Aufwärts-Pfeiltaste bewegt den Stern im Sichtfeld des Okulars nach oben). Wenn jedoch eine der langsameren Schwenkraten (Rate 6 und darunter) verwendet wird, um ein Objekt im Starpointer zu zentrieren, müssen Sie möglicher- weise die entgegengesetzte Richtungstaste drücken, um das Teleskop in die richtige Richtung zu bewegen. Hilfe-Taste In zukünftigen Firmware-Updates wird diese Taste Hinweise zur Problembehandlung geben. Zurzeit dient diese Taste als Kurzwahltaste zum bequemen Aufrufen des Messierkatalogs. Menü-Taste Die CGX-Montierung enthält viele benutzerdeﬁnierte Se- tup-Funktionen, die dem Benutzer die Kontrolle über viele Teleskopfunktionen ermöglicht.. Alle Konﬁgurations- und Hilfefunktionen können durch Drücken der MENÜ-Taste und Scrollen durch die Optionen aufgerufen werden. Nachführmenü Nachführmodus – hiermit kann die Art der Teleskopnach- führung in Abhängigkeit zum Montierungstyp, der für das Teleskop verwendet wird, geändert werden. Das Teleskop verfügt über drei verschiedene Nachführmodi:

EQ-Nord – wird verwendet, wenn das Teleskop in der nördlichen Hemisphäre polar ausgerichtet ist und über den Himmel nachgeführt werden soll.

EQ Süd – wird verwendet, um das Teleskop nachzuführen, wenn es für die südliche Hemisphäre polar-ausgerichtet ist.

Aus – wenn Sie das Teleskops für terrestrische (Land) Beobachtung nutzen, kann das Nachführen deaktiviert werden, sodass sich das Teleskop nicht bewegt Nachführgeschwindigkeit - zusätzlich zum Bewegen des Teleskops mit den Tasten der Handsteuerung wird Ihr Teleskop ständig ein Himmelsobjekt nachführen, während es sich über den Nachthimmel bewegt. Die Nachführgeschwin- digkeit kann je nach dem Typ des beobachteten Objekts geändert werden:

Siderisch – diese Stufe kompensiert die Erdrotation, indem das Teleskop mit der gleichen Geschwindigkeit wie die Erdrotation, jedoch in entgegengesetzter Richtung bewegt wird. Wenn das Teleskop polar ausgerichtet ist, wird dies erreicht, indem das Teleskop ausschließlich in die Rektaszension bewegt wird.

Lunar – um bei der Beobachtung des Mondes und der Mondlandschaft nachzuführen.

Solar - dient zur Nachführung der Sonne bei Sonnenbe- obachtungen mit entsprechendem Filter. Uhrzeit-/Standort-Anzeigemenü Dieses Menü zeigt die aktuelle Uhrzeit sowie die vom optionalen SkySync-GPS-Empfänger heruntergeladenen Längen-/Breitengrade an. Es werden auch andere relevante Uhrzeit-/Standort-Daten wie Zeitzone, Sommerzeit und lokale siderische Zeit angezeigt. Die lokale siderische Zeit (LST) ist sinnvoll, um für Himmelsobjekte, die sich zu dieser Zeit auf dem Meridian beﬁnden, die Rektaszension zu bestimmen. Die Uhrzeit-/ Standort-Anzeige stellt immer die zuletzt gespeicherte Uhrzeit bzw. den zuletzt gespeicherten Standort dar, der während der Verbindung zum GPS eingegeben wurde. Sobald die aktuellen Daten empfangen wurden, werden diese aktualisiert. Wenn das GPS ausgeschaltet oder nicht verfügbar ist, zeigt die Handsteuerung nur die zuletzt gespeicherten Daten zu Uhrzeit und Standort an. Das Handsteuerungsmenü Das Menü „Handsteuerung“ ermöglicht Ihnen die Anpassung bestimmter Funktionen der NexStar+-Handsteuerung. Um dieses Menü aufzurufen, drücken Sie die MENÜ-Taste (Nr. 7 auf der Tastatur), verwenden zur Auswahl der „Handsteue- rung“ die Scroll-Tasten und drücken auf ENTER.18 | DEUTSCH Verwenden Sie die Scroll-Tasten, um eine der folgenden Optio- nen auszuwählen:

Beleuchtungskontrolle: Die Helligkeit der Zahlentastatur und des LCDs wird unabhängig voneinander geregelt.

Scroll-Menü: Hiermit wird die Geschwindigkeit, mit der Worte über das LCD laufen, angepasst.

Fettdruck ändern: Hiermit wird das Schriftformat der LCD-Anzeige von normal nach fett geändert.

Kontrast einstellen: Über die Scroll-Tasten wird der LCD-Kontrast angepasst.

Sprache einstellen: Die angezeigte Sprache auf dem LCD ändern. HINWEIS: Die Funktion Sprache einstellen kann auch erschei- nen, wenn Sie Ihre neue Handsteuerung das erste Mal verwenden. Sie können sie auch zu jeder Zeit aufrufen, indem Sie die Option-Taste (das Celest- ron-Logo) für 10 Sekunden drücken, während das Teleskop eingeschaltet wird. Teleskopsetupmenü Uhrzeit-/Standorteinstellung – hier kann der Benutzer die Teleskopanzeige anpassen, indem er Uhrzeit- und Standortwerte (wie z. B. Zeitzone und Sommerzeit) ändert. Getriebespielkompensation - alle mechanischen Getriebe weisen einen gewissen Nachlauf oder ein Spiel zwischen den Gängen auf. Dieses Spiel manifestiert sich in der Zeitspanne, die zur Bewegung eines Sterns im Okular nötig ist, wenn die Pfeiltasten auf der Handsteuerung gedrückt werden (besonders bei Richtungsänderungen). Die Anti-Backlash-Funktion CGX-L ermöglicht es dem Benutzer, das Spiel auszugleichen, indem ein Wert eingegeben wird, der die Motoren schnell genug zurückspult, um das Spiel zwischen den Gängen zu eliminieren Das Ausmaß der erforderlichen Kompensation hängt von der ausgewählten Schwenkrate ab. Je geringer die Schwenkrate, desto länger dauert es, bis der Stern sich im Okular zu bewegen scheint. Für jede Achse existieren zwei Werte, ein positiver und ein negativer:

Als positiv wird das Ausmaß der angewendeten Kompensation bezeichnet, wenn Sie die Taste drücken, damit sich die Gänge schnell und ohne lange Pause bewegen.

Der angewandte Kompensationsbetrag ist negativ, wenn Sie die Taste loslassen und die Motoren in die andere Richtung zurückdrehen, um das Nachführen fortzusetzen. Generell sollten beide Messwerte identisch sein. Es wird nötig sein, mit verschiedenen Werten zu experimentieren (von 0 – 99); ein Wert zwischen 20 und 50 ist generell optimal für die meisten visuellen Betrachtungen, während ein höherer Wert für fotograﬁsche Führungen nötig sein könnte. Zur Einstellung des Getriebespielkompensationswerts scrollen Sie zur Option Getriebespielkompensation und drücken ENTER. Beobachten Sie, während ein Objekt durch das Okular betrachtet wird, die Reaktionssensibilität aller vier Pfeiltasten. Achten Sie darauf, bei welcher Richtung eine Pause in der Sternenbewegung zu verzeichnen ist, nachdem die Taste gedrückt wurde. Während Sie die Achsen der Reihe nach einzeln bearbeiten, werden die Getriebespieleinstellungen so weit angepasst, dass eine sofortige Bewegung ohne nennenswerten Sprung erreicht wird, wenn die Taste gedrückt oder losgelassen wird. Geben Sie nun die gleichen Werte für die positive und negative Richtung ein. Wenn Sie einen Sprung bemerken, wenn die Taste losgelassen wird, die Werte jedoch niedriger eingestellt werden, entsteht beim Tastendruck eine Pause; verwenden sie den höheren Wert für positiv und den niedrigeren Wert für negativ. Das Teleskop speichert diese Werte und verwendet sie jedes Mal, wenn das Teleskop eingeschaltet wird, bis sie geändert werden. Filtergrenzen – wenn eine Ausrichtung abgeschlossen ist, erkennt das Teleskop automatisch, welche Himmelsobjekte sich über dem Horizont beﬁnden. Dadurch zeigt die Handsteuerung beim Scrollen durch die Datenbankliste (oder bei der Auswahl der Tourfunktion) nur jene Objekte an, die während Ihrer Beobachtung als über dem Horizont stehend bekannt sind. Sie können die Objektdatenbank anpassen, indem Sie Höhengrenzwerte eingeben, die sich für Ihren Standort und Ihre Situation eignen. Wenn Sie beispielsweise von einem bergigen Standort aus beobachten, und der Horizont teilweise verdeckt ist, können Sie die Mindesthöhengrenze auf +20 ° einstellen. Dadurch wird sichergestellt, dass die Handsteuerung lediglich Objekte anzeigt, die sich in einer Höhe über 20° beﬁnden. TIPP: Wenn Sie die gesamte Objektdatenbank erkunden möchten, setzen Sie die maximale Höhengrenze auf 90 ° und die minimale Grenze auf -90 °. Dadurch wird jedes Objekt angezeigt, das in der Datenbank aufgelistet ist, unabhängig davon, ob es von Ihrem Standort aus am Himmel zu sehen ist. Richtungstasten – die Richtung, in die sich ein Stern im Okular zu bewegen scheint, ändert sich in Abhängigkeit der Meridianseite, auf der sich der Teleskoptubus beﬁndet. Dies kann zu Verwirrung führen, insbesondere, wenn ein Stern für die Astrofotograﬁe nachgeführt wird. Dies kann kompensiert werden, indem die Richtung der Antriebssteuerungstasten geändert wird. Um die Tastenlogik der Richtungstasten umzukehren, drücken Sie die MENÜ-Taste und wählen die Richtungstasten aus dem Utility-Menü. Verwenden Sie die Aufwärts-/Abwärts-Tasten (10), um entweder die Azimuttasten (Rektaszension) oder die Höhentasten (Deklination) auszuwählen und drücken dann auf ENTER. Wählen Sie für beide Achsen entweder positiv oder negativ und drücken Sie zum Speichern auf ENTER. Wird die Azimut-Tastenrichtung auf positiv eingestellt, bewegt sich das Teleskop in die gleiche Richtung, die das Teleskop nachführt (d. h. nach Westen). Werden die Höhentasten auf positiv gestellt, bewegt sich das Teleskop gegen den Uhrzeigersinn entlang der DEKLINATIONS-Achse. GoTo-Annäherung – hiermit kann der Benutzer die Richtung festlegen, in die sich das Teleskop beim Schwenk einem Objekt annähert. Dadurch kann der Benutzer den Getriebespieleffekt minimieren, wenn von einem Objekt zum nächsten geschwenkt wird. Genauso wie bei den Richtungstasten nähert sich das Teleskop bei einer GoTo-Annäherung, die auf positiv eingestellt ist, in gleicher Richtung wie bei der azimutalen Nachführung (Westen) und in der Deklination gegen den Uhrzeigersinn an ein Objekt an. Die GoTo-Annäherung in der Deklination wird nur verwendet, während sich der Teleskoptubus auf einer Seite des Meridians beﬁndet. Sobald der Tubus auf die andere Seite des Meridians schwenkt, muss die GoTo-Annäherung umgekehrt werden. Wählen Sie zur Richtungsänderung der GoTo-Annäherung einfach eine GoTo-Annäherung aus dem Teleskopsetupmenü aus, wählen Sie entweder eine Höhen- oder Azimut- Annäherung aus, wählen Sie positiv oder negativ und drücken Sie auf Enter.DEUTSCH | 19 HINWEIS: Um den Einﬂuss des Getriebespiels bei der Zeigegenauigkeit zu minimieren, sollten die Einstellungen für die Richtungstasten mit denen der GoTo-Automatik übereinstimmen. Standardmäßig werden die Richtungstasten Aufwärts und Rechts für das Zentrieren der Ausrichtungssterne verwendet, was automatisch einen Großteil des Getriebespiels eliminiert. Wenn Sie die GoTo-Automatik Ihres Teleskops ändern, ist eine Änderung der Richtungstasten nicht nötig. Achten Sie einfach auf die Richtung, die das Teleskop nimmt, wenn die letzte Bewegung der GoTo-Automatik abgeschlossen ist. Wenn sich das Teleskop von Westen (negativer Azimut) und im Uhrzeigersinn (negative Höhe) an seinen Ausrichtungsstern annähert, müssen Sie sicherstellen, dass die zur Zentrierung der Ausrichtungssterne verwendeten Tasten das Teleskop in dieselbe Richtung bewegen. Autoguide-Rate – hier kann der Benutzer eine Autoguide-Rate als Prozentanteil der siderischen Rate einstellen. Dies ist bei der Kalibrierung Ihres Teleskops auf einen CCD-Autoguider für die Astrofotograﬁe mit langen Belichtungszeiten nützlich. Meridian – diese Funktion instruiert die Montierung, wie zu reagieren ist, wenn auf Objekte zugeschwenkt wird, die von beiden Seiten des Meridians erreichbar sind. Die Meridianfunktion ermöglicht es dem Teleskoptubus, während des Schwenks auf einer gewünschten Seite der Montierung zu bleiben und die Nachführung in Übereinstimmung mit den vom Benutzer eingestellten RA-Schwenkgrenzen auszuführen. Siehe R.A. Grenzen unten. Die Meridianfunktion umfasst vier Wahlmöglichkeiten:

Aktuelle Bevorzugung – hierbei kann die Montierung die Seite bevorzugen, die jeweils aktuell ist, wenn ein Objektschwenk nahe des Meridians stattﬁndet. Wenn Ihre RA-Schwenkgrenzen beispielsweise die Nachführung der Montierung für 10 ° über dem Meridian erlauben, bleibt das Teleskop auf der aktuellen Seite des Meridians, wenn es auf Objekte zuschwenkt, die sich maximal 10 ° jenseits Ihres Meridians beﬁnden.

Westen bevorzugt – Ist das Zielobjekt von beiden Seiten der Montierung erreichbar, wird die Montierung durch die Auswahl „Westen bevorzugt“ angewiesen, das Objekt soweit anzuzeigen, als würde es sich auf der westlichen Seite des Meridians beﬁnden. Der optische Tubus wird nun auf der östlichen Seite der Montierung positioniert und zeigt nach Westen.

Osten bevorzugt – Ist das Zielobjekt von beiden Seiten der Montierung erreichbar, wird die Montierung durch die Auswahl „Osten bevorzugt“ angewiesen, das Objekt soweit anzuzeigen, als würde es sich auf der östlichen Seite des Meridians beﬁnden. Der optische Tubus wird nun auf der westlichen Seite der Montierung positioniert und zeigt nach Osten.

Deaktiviert – hierbei handelt es sich um die Standardeinstellung, durch welche die Montierung angewiesen wird, immer soweit auf die andere Seite umzuschwenken, wie es zum Anzeigen von Objekten auf der gegenüberliegenden Meridianseite erforderlich ist. Sobald das gewünschte Objekt erreicht ist, führt die Montierung jedoch entsprechend den eingestellten RA-Schwenkgrenzen über den Meridian hinaus nach. Montierungseinstellungen – sobald die Montierungseinstellungen kalibriert sind (siehe nachstehenden Abschnitt Utilities), werden die Werte in der Handsteuerung gespeichert und angezeigt. Wir raten davon ab, die Kalibrierungswerte zu ändern. Jede Einstellung kann jedoch wenn nötig geändert werden, um die Teleskopleistung zu verbessern.

Konuswert– hierbei handelt es sich um einen Konusfehlerwert, der eingestellt wird, um Utilities/Montierungskalibrierung/DEK Schalter – Konus ausgeführt wird.

DEK-Index – hierbei handelt es sich um den Deklinationsindex-Fehlerwert, der gespeichert wird, wenn Kalibrierungssterne nach der anfänglichen Sternenausrichtung hinzugefügt werden.

RA Index – hier wird der RA Indexfehlerwert eingestellt, wen Utilities/monitierungskalibrations/RA- Schalter ausgeführt wird. RA Grenzwerte – hier werden die Grenzwerte eingestellt, die das Teleskop beim Schwenk oder der Nachführung in Rektaszension (RA) bis zum Stopp erreichen kann. Die Schwenkgrenzen werden in Grad angegeben und sind standardmäßig auf 0° eingestellt, was die Teleskopposition darstellt, wenn die Gegengewichtsstange horizontal ausgezogen ist. Die Schwenkgrenzen können jedoch je nach Ihren Anforderungen angepasst werden. Wenn Sie zum Beispiel eine Ausrüstung für die CCD-Fotograﬁe benutzen, deren Kabel nicht lang genug sind, um die Schwenkbewegung des Teleskops über den Himmel zu ermöglichen, können die Schwenkgrenzen auf der Montierungsseite, die durch die Kabellänge eingeschränkt ist, angepasst werden, damit das Teleskop die Schwenkbewegung stoppt, bevor dieser Punkt erreicht wird. Oder wenn Sie ein Objekt fotograﬁeren, das gerade den Meridian überschritten hat, können Sie die Grenzwerte so einstellen, dass der Montierung erlaubt wird, weiter in diese Richtung über den Meridian hinaus nachzuführen, ohne das Teleskop auf die andere Seite der Montierung zu „kippen“ (siehe obenstehende Meridianfunktion). Unter Verwendung des ersten oben genannten Beispiels könnte der Benutzer das Teleskop in R.A. (Azimut) schwenken, bis er den Punkt erreicht, wo die Kabel auf ihre maximale verlängert werden. Wenn das Teleskop nun den Azimut in dieser Position anzeigt (wenn Sie unter dem Utility-Menü die Achsenposition ablesen), können Sie den Azimut des Teleskops als Maximalposition festlegen. Geben Sie diese Azimutwerte als Maximal- und Minimal-Azimut- Schwenkgrenzen ein, um sicherzustellen, dass das Teleskop nicht über diesen Punkt hinaus schwenkt. Die Teleskop- Schwenkgrenzen können so eingestellt werden, dass an einem beliebigen Punkt zwischen 40 ° über dem Niveau und 20 ° unter dem Niveau automatisch gestoppt wird. Zum Einstellen der RA-Schwenkgrenzen stehen folgende Wahlmöglichkeiten zur Verfügung:

RA Grenzwert Osten - geben Sie eine Zahl zwischen +40 ° und -20$° ein, um die Schwenkgrenze festzulegen, wenn sich der Tubus auf der östlichen Seite der Montierung beﬁndet.

RA Grenzwert Westen - geben Sie eine Zahl zwischen +40 ° und -20 ° ein, um die Schwenkgrenze festzulegen, wenn sich der Tubus auf der östlichen Seite der Montierung beﬁndet.

Deaktivieren von Grenzwerten – deaktiviert alle vordeﬁnierten Werte, die eingegeben wurden, und ermöglicht der Montierung, die maximale Menge an dem Meridian zu verfolgen (d.h. -20 º auf beiden Seiten20 | DEUTSCH WARNUNG: Damit das Teleskop von einer Richtung auf einen Stern zuschwenken kann, die das Ausmaß des Getriebespiels minimiert, könnte es nötig sein, dass das Teleskop über den speziﬁzierten Grenzwert in der Schwenkbewegung hinausgeht, damit es sich dem Stern aus der korrekten Richtung annähern kann. Dadurch sind Ihre Möglichkeiten, weiter als 6 ° über dem in der Handsteuerung eingestellten RA-Schwenkgrenzwert auf ein Objekt zu schwenken, begrenzt. Wenn dies ein Problem darstellt, kann die Richtung, in der das Teleskop ein Objekt zentriert, geändert werden. Zum Ändern der Schwenkrichtung des Teleskops, siehe GoTo-Automatik im Teleskop-Setupmenü. Benutzerdeﬁnierte Rate 9 – Hiermit können Sie die Schwenkrate des Teleskops auf ein Ziel hin anpassen. Sie können die RA- und DEK-Achsen separat einstellen. Die maximale Geschwindigkeit des CGX-L beträgt 4°/Sekunde (3°/Sekunde ist Standard). Utility-Menü Wenn Sie durch die Optionen des MENÜS (9) scrollen, erhalten Sie auch Zugriff auf verschiedene, fortgeschrittene Utilityfunktionen des Teleskops, wie z. B. Montierung kalibrieren, Ruheposition und Vieles mehr. Montierung kalibrieren – Um die Leistung und Zeigegenauigkeit des Teleskops zu optimieren, verfügt die Montierung über integrierte Kalibrierungsroutinen zur Kompensation mechanischer Vibrationen der Deutschen Montierung. Jede Kalibrierung wird vollautomatisch durchgeführt und muss in den meisten Fällen nur einmal ausgeführt werden. Wir empfehlen dringend, sich ein paar Minuten Zeit zu nehmen, die Kalibrierungsverfahren durchzulesen.

RA Schalter – Mittels dieses Verfahrens wird der Offsetfehler aufgezeichnet, wenn die Rektaszensions- Indexmarkierung beim Hochfahren ausgerichtet wird. Kalibrierung des R.A. Indexes erhöht die Genauigkeit Ihrer anfänglichen Sternausrichtung für spätere Teleskopausrichtungen.

GoTo Kalibrierung - GoTo Kalibrierung ist ein nützliches Werkzeug, wenn schweres visuelles oder Fotozubehör am Teleskop befestigt wird. Die GoTo-Kalibrierung berechnet die Distanz und Zeit, die von der Montierung benötigt wird, um den letzten, langsamen GoTo-Abschnitt zu beenden, wenn auf ein Objekt zugeschwenkt wird. Eine Änderung an der Teleskopbalance kann die Zeit verlängern, die für den letzten Schwenk benötigt wird. Die GoTo-Kalibrierung berücksichtigt kleinste Ungleichgewichte und Änderungen der letzten GoTo-Distanz und kompensiert diese. Startposition – Bei der „Startposition“ des Teleskops handelt es sich um eine benutzerdeﬁnierte Position, die bei der Lagerung des Teleskops verwendet wird, wenn dieses nicht in Gebrauch ist. Die Startposition ist nützlich, wenn das Teleskop als ständige Sternwarte gelagert wird. Standardmäßig ist die Startposition mit der Indexposition für die Ausrichtung der Montierung identisch. Zum Einstellen der Startposition Ihrer Montierung verwenden Sie einfach die Pfeiltasten auf der Handsteuerung, um die Teleskopmontierung in die gewünschte Position zu bewegen. Wählen Sie die Option Einstellen aus und drücken Sie auf Enter. Wählen Sie die Option GoTo aus, um das Teleskop zu einem beliebigen Zeitpunkt zurück in die Startposition zu bewegen. Werkseinstellungen – Setzt die Handsteuerung auf die ursprünglichen Werkseinstellungen zurück. Werte wie die Getriebespielkompensation, anfängliche Daten zu Datum und Uhrzeit, Längen-/Breitengrade sowie Schwenk- und Filtergrenzen werden rückgesetzt. Gespeicherte Werte, wie z. B. benutzerdeﬁnierte Objekte, bleiben jedoch auch bei der Auswahl der Werkseinstellungen gespeichert. Die Handsteuerung fordert Sie zum Drücken der „0“-Taste auf, bevor die Werkseinstellungen aktivierbar werden. Version – Wird diese Option ausgewählt, können Sie die aktuelle Versionsnummer von Hand- und Motorsteuerung einsehen. Der erste Nummernsatz zeigt die Softwareversion der Handsteuerung an. Für die Motorsteuerung zeigt die Handsteuerung zwei Nummernsätze an: die ersten Nummern geben den Azimut und die zweiten die Höhe an. Achsenposition – Hier werden die relativen Werte für Höhe und Azimut der aktuellen Teleskopposition angezeigt. GoTo-Achsenposition – Hier können Sie eine speziﬁsche relative Höhen- und Azimut-Position eingeben und darauf schwenken. Ruheposition – Die Ruheposition ermöglicht es dem Teleskop, vollständig abzuschalten und dennoch seine Ausrichtung beizubehalten, wenn es wieder eingeschaltet wird. Dadurch wird nicht nur Energie gespart, sondern es ist auch ideal für Personen, die ihr Teleskop permanent aufgestellt lassen oder ihr Teleskop über einen längeren Zeitraum an einem Standort belassen. Aktivieren des Teleskop- Ruhemodus:

1. Im Utility-Menü den Ruhemodus auswählen.

2. Das Teleskop in die gewünschte Position bringen und

3. Das Teleskop ausschalten. Achten Sie darauf, das Teleskop

im Ruhemodus niemals zu bewegen. Sobald das Teleskop erneut eingeschaltet wird, zeigt der Bildschirm Aufwachen an. Nachdem Sie auf Enter gedrückt haben, haben Sie die Möglichkeit, durch die Uhrzeit-/ Standort-Informationen zu scrollen, um die aktuelle Einstellung zu bestätigen. Drücken Sie auf ENTER, um das Teleskop aufzuwecken. HINWEIS: Wenn Sie auf dem Aufwach-Bildschirm auf ZURÜCK drücken, können Sie viele Funktionen der Handsteuerung einsehen, ohne das Teleskop aus dem Ruhemodus aufzuwecken. Um das Teleskop, nachdem Sie auf ZURÜCK gedrückt haben, aufzuwecken, wählen Sie im Utility-Menü Ruheposition aus und drücken auf ENTER. Die Richtungstasten dürfen, während sich das Teleskop im Ruhemodus beﬁndet, nicht zum Bewegen verwendet werden. Sonnenmenü Aus Sicherheitsgründen wird die Sonne nicht als Datenbankobjekt angezeigt, es sei denn, dies wird zuvor aktiviert. Gehen Sie zum Aktivieren der Sonne ins Sonnenmenü und drücken Sie auf ENTER. Die Sonne wird nun im Planetenkatalog angezeigt und kann als Ausrichtungsobjekt für die Sonnensystem-Ausrichtung verwendet werden. Wählen Sie zum Entfernen der Sonne aus der Handsteuerungsnzeige erneut das Sonnenmenü im Utility- Menü aus und drücken Sie auf ENTER.DEUTSCH | 21 Einstellen der Montierungsposition Das Menü zum Einstellen der Montierungsposition kann verwendet werden, um Ihre Ausrichtung beim Auskuppeln oder ähnlichen Umständen zu erhalten. Sie könnten diese Funktion beispielsweise nutzen, wenn die Montierung nach einer vollständigen Ausrichtung neu ausbalanciert werden muss. Schwenken Sie zum Einstellen der Montierungsposition auf einen hellen Stern in der Liste der benannten Sterne und wählen Sie Einstellen der Montierungsposition aus. Die Handsteuerung wird mit dem Stern synchronisiert, indem Sie den Stern im Okular zentrieren und die Ausrichten-Taste drücken. Nach der Synchronisation mit dem Stern können Sie die Montierung in beiden Achsen manuell bewegen, um die Balance wiederherzustellen. Wenn Sie das Teleskop auf Ihr nächstes Objekt schwenken möchten, bedenken Sie bitte, dass Sie den Tubus manuell zum selben hellen Stern zurückführen müssen, um diesen im Okular zu zentrieren. Die Verwendung dieses Werkzeugs hebt den PEC-Index auf. Das GPS an-/ausschalten – Wenn Sie Ihr Teleskop zusammen mit dem optionalen SkySync-GPS-Zubehör verwenden, müssen Sie das GPS bei der ersten Zubehörnutzung einschalten. Wenn Sie die Datenbank des Teleskops zum Aufﬁnden der Koordinaten eines Himmelsobjekts zu einem künftigen oder vergangen Datum nutzen möchten, müssen Sie das GPS ausschalten, damit Sie eine von der aktuellen Zeit abweichende Angabe manuell eingeben können. RTC an-/ausschalten – hiermit können Sie die interne Echtzeituhr des Teleskops ausschalten. Beim Ausrichten empfängt das Teleskop weiterhin Informationen von der RTC. Wenn Sie die Datenbank des Teleskops zum Aufﬁnden der Koordinaten eines Himmelsobjekts zu einem künftigen oder vergangen Datum nutzen möchten, müssen Sie die RTC ausschalten, damit Sie eine von der aktuellen Zeit abweichende Angabe manuell eingeben können. Periodische Fehlerkorrektur (PEC) – Die PEC wurde konzipiert, um die fotograﬁsche Qualität zu verbessern, indem die Amplitude der Schneckenfehler reduziert und die Nachführgenauigkeit des Antriebs erhöht wird. Diese Funktion wird bei der fortgeschrittenen Astrofotograﬁe bei akkurater Polausrichtung Ihres Teleskops verwendet. Menü benutzerdeﬁnierte Objekte Ihr Teleskop kann bis zu 400 verschiedene benutzerdeﬁnierte Objekte speichern. Bei diesen Objekten kann es sich um von Ihnen entdeckte terrestrische Tagesobjekte oder interessante Himmelsobjekte handeln, die nicht in der regulären Datenbank vorhanden sind. Es gibt verschiedene Wege, ein Objekt in Abhängigkeit der Art des Objekts zu speichern: GoTo-Objekt: Gehen Sie zu einem beliebigen benutzerdeﬁnierten Objekt, das in der Datenbank gespeichert ist, scrollen Sie entweder zu „GoTo-Sky-Obj“ oder „GoTo-Land-Obj.“, geben Sie die Nummer des Objekts ein, das Sie auswählen möchten und drücken Sie auf ENTER. Das Teleskop wird die Daten automatisch abrufen und die Koordinaten anzeigen, bevor es auf das Objekt schwenkt. Ein Himmelsobjekt speichern: Ihr Teleskop speichert Himmelsobjekte nach deren Rektaszensions- sowie Deklinationskoordinaten im Himmel in die Datenbank ab. Auf diese Weise kann dasselbe Objekt jedes Mal gefunden werden, wenn das Teleskop ausgerichtet wird. Sobald ein gewünschtes Objekt im Okular zentriert wurde, scrollen Sie einfach zum Befehl „Himmelsobj. speichern“ und drücken auf ENTER. Die Anzeige fordert Sie zur Eingabe einer Nummer zwischen 1 und 200 auf, um das Objekt zu identiﬁzieren. Drücken Sie erneut auf ENTER, um dieses Objekt in die Datenbank zu speichern. Datenbank (Db) speichern

Objekt: Mithilfe dieser Funktion können Sie Ihre eigene Benutzertour aus Datenbankobjekten anlegen, indem die aktuelle Teleskopposition zusammen mit dem Namen eines aus einem beliebigen Datenbankkatalog ausgewählten Objekts gespeichert wird. Auf diese Objekte kann nun über die GoTo-Himmelsobjekt-Auswahl zugegriffen werden.

R.A. eingeben - DEK: Sie können auch speziﬁsche Koordinaten für ein Objekt speichern, indem Sie einfach die RA sowie die Deklination dieses Objekts eingeben. Scrollen Sie zum Befehl „RA-DEK eingeben“ und drücken Sie auf ENTER. Die Anzeige fordert Sie nun dazu auf, zuerst die RA und anschließend die Deklination des gewünschten Objekts einzugeben.

Ein terrestrisches Objekt speichern: Das Teleskop kann auch für terrestrische Objekte genutzt werden. Feststehende terrestrische Objekte können gespeichert werden, indem relativ zum Standort des Teleskops zum Betrachtungszeitpunkt Höhe und Azimut gespeichert werden. Da sich diese Objekte relativ zum Standort des Teleskops beﬁnden, sind deren Daten nur für exakt diesen Standort gültig. Terrestrische Objekte werden gespeichert, indem das gewünschte Objekt erneut im Okular zentriert wird. Scrollen Sie zum Befehl „Terrestrisches Obj. speichern“ und drücken Sie auf ENTER. Die Anzeige fordert Sie zur Eingabe einer Nummer zwischen 1 und 200 auf, um das Objekt zu identiﬁzieren. Drücken Sie erneut auf ENTER, um dieses Objekt in die Datenbank zu speichern. Um Inhalte eines beliebigen benutzerdeﬁnierten Objekts zu ändern, können Sie einfach ein neues Objekt unter der bereits bestehenden Identiﬁkationsnummer speichern; das Teleskop ersetzt das vorherige benutzerdeﬁnierte Objekt durch das aktuelle Objekt. RA/DEK aufrufen – Hierbei werden Rektaszension und Deklination der aktuellen Teleskopposition angezeigt. GoTo-RA/DEK – Sie können eine speziﬁsche RA bzw. Deklination eingeben und darauf schwenken. Hinweis: Um ein Koordinatenpaar (RA/DEK) dauerhaft in der Datenbank zu speichern, kann es als benutzerdeﬁniertes Objekt, wie oben beschrieben, gespeichert werden.22 | DEUTSCH Identiﬁzieren Der Identiﬁzierungsmodus durchsucht einen beliebigen Datenbankkatalog der Montierung bzw. Name und Offset- Distanzen des nächsten passenden Objekts werden aufgelistet und angezeigt. Diese Funktion kann zwei Zwecke erfüllen: Erstens kann sie zur Identiﬁkation eines unbekannten Objekts im Sichtfeld Ihres Okulars verwendet werden. Außerdem kann der Identiﬁzierungsmodus zur Lokalisierung anderer Himmelsobjekte, die dicht an den gegenwärtig von Ihnen beobachteten Objekten liegen, verwendet werden. Wenn Ihr Teleskop z. B. auf den hellsten Stern im Sternbild Lyra gerichtet ist, können Sie die Identiﬁzierung wählen. Daraufhin wird der Katalog der benannten Sterne zweifelsohne den Stern Vega als den von Ihnen beobachtete Stern angeben. Wenn Sie Identiﬁzieren wählen und in den Katalogen nach benannten Objekte bzw. im Messier-Katalog suchen, weist Sie die Handsteuerung darauf hin, dass sich der Ringnebel (M57) ca. 6 ° von Ihrer aktuellen Position beﬁndet. Eine Durchsuchung des Doppelsternkatalogs ergibt, dass sich Epsilon Lyrae nur 1° von Vega entfernt beﬁndet. Die Identiﬁzierungsfunktion verwenden:

Auf die Menütaste drücken und die Option Identiﬁzieren auswählen.

Die Aufwärts-/Abwärts-Scrolltasten verwenden, um den Katalog, in dem gesucht werden soll, auszuwählen.

Drücken Sie auf ENTER, um mit der Suche zu beginnen. HINWEIS: Manche Datenbanken umfassen Tausende von Objekten, und daher kann es einige Minuten dauern, bis das nächstliegende Objekt aufgerufen wird. Präzises GoTo Die Montierung verfügt über eine GoTo-Funktion zum präzisen Annähern, die beim Aufﬁnden extrem lichtschwacher Objekte sowie bei der Objekt-Zentrierung im Sichtfeld für die Astrofotograﬁe behilﬂich ist. Diese GoTo-Funktion sucht automatisch nach dem hellen Stern, der dem gewünschten Objekt am nächsten liegt, und fordert den Benutzer dazu auf, den Stern sorgfältig im Objektiv zu zentrieren. Die Handsteuerung berechnet nun die kleine Differenz zwischen der GoTo-Position und der zentrierten Position. Aufgrund dieser Aufrechnung schwenkt die Montierung nun mit erhöhter Genauigkeit auf das gewünschte Objekt. Das präzise GoTo verwenden:

1. Drücken Sie die MENU-Taste und wählen Sie mit den

Aufwärts-/Abwärts-Tasten die Option Präz. GoTo.

Wählen Sie Datenbank, wenn Sie das Objekt, dass Sie betrachten möchten, aus einer Datenbankkatalogauﬂistung auswählen möchten oder;

Wählen Sie RA/DEK, um ein Himmelskoordinatenpaar einzugeben, auf das zugeschwenkt werden soll.

2. Sobald das gewünschte Objekt ausgewählt ist, sucht und

zeigt die Handsteuerung den nächsten hellen Stern in Ihrem gewünschten Objekt an. Drücken Sie auf ENTER, um zum hellen Ausrichtungsstern zu schwenken.

3. Verwenden Sie die Richtungstasten, um den

Ausrichtungsstern sorgfältig im Okular zu zentrieren

4. Drücken Sie auf ENTER, um zum gewünschten Objekt zu

schwenken.DEUTSCH | 23 CGX Hauptmenübaum Menü Nachführung Modus EQ Nord EQ Süd Aus SiderischRate Solar Lunar Uhrzeit-/Standort-Anzeige Handsteuerung Gespeicherter Standort Beleuchtungskon- trolle: Tastaturstufe Anzeigeebene Scroll-Menü Siehe Abbildung - Nächste SeiteTeleskops Aufbau DB-Objekte speichern Kontrast einstellen: Gehe zu HimmelsobjektenBenutzerobjekte Gehe zu terrestrischem Objekt Fettdruck ändern: Siehe Abbildung - Nächste SeiteUtilities RA und DEK eingeben Sprache einstellen: Himmelsobjekte speichern Terrestrisches Objekt speichern Erhalten RA und DEK Gehe zu RA und DEK Identiﬁzieren Präzises GoTo24 | DEUTSCH RA zum Umschalten CGX Hauptmenübaum Teleskops Aufbau Utilities Einrichtzeit am Standort Meridian Einstellungen der Montierung Benutzerdeﬁnierte Rate 9: Gehe zu Annähe- rung: RA Grenzwerte Getriebespielnachstel- lung Filtergrenzen Richtungstasten Nachführungrate Montierung kalibrieren PEC Aufnahme Version Sonnenmenü Ausgangsposition: Achsenposition erhalten Einstellen der Montierungsposition Gehe zu Achsenposition Vibration ein-/ausschalten Werkseinstellungen Ruhemodus RTC ein-/ausschalten Benutzerdeﬁnierter Standort DEK-Rate DEK Positiv Deaktiviert DEK-Taste Konuswert DEK Schalter RA Schalter RA Achse Aktivieren Stadt Datenbank DEK Negativ Aktuelle Bevorzugung RA Annäherung RA Ost Grenzwert Set Rate RA Positiv Westen bevorzugt DEK Annäherung RA West Grenzwert DEK Achse Aktivieren RA Negativ RA-Taste Osten bevorzugt RA-Rate Grenzwerte deaktivieren Set Rate GoTo (Gehe zu) Set DEK zum Umschalten Zum Schalter wechseln WiedergabeDEUTSCH | 25 Benötigte Artikel:

1. PC mit CFM installiert

2. Mini-USB-Kabel (nicht enthalten)

3. Inklusive NexStar+ Handsteuerung

4.12VDC 3A Leistung für die Montierung Abbildung 12.2 Aktualisieren der Handsteuerungs-Firmware Benötigte Artikel:

1. PC mit CFM installiert

2. Mini-USB-Kabel (nicht enthalten)

3. Inklusive NexStar+ Handsteuerung

Keine zusätzliche Leistung erforderlich! Benutzerseitig bereit- gestellt Mini USB Kabel NexStar+ Handsteuerung Benutzerseitig bereit- gestellt Mini USB Kabel 12VDC Netzkabel NexStar+ Handsteuerung Aux-Anschluss Anhang A: Firmware-Upgrade der Montierung und Handsteuerung Setup-Übersicht (Abbildung 12.1 und 12.2) Zur Überprüfung von Firmware-Updates siehe bitte diese URL:http://software.celestron.com/updates/CFM/CFM/

1. Stecken Sie den NexStar + Handschalter in die AUX1 oder

2. Stecken Sie ein USB-Mini-Kabel von Ihrem PC auf das

3. Schließen Sie das CGX-L an die Stromversorgung an und

schalten Sie es ein.

4. Öffnen Sie den Celestron Firmware Manager (CFM)

5. Der CFM überprüft Ihre Hardware und sucht nach Updates.

CFM wird automatisch bestimmen, welche Komponenten aktualisiert werden müssen.

6. Klicken Sie im CFM auf "Update" und erlauben die Updates

fertigzustellen. Abbildung 12.1 Aktualisieren der Montierungs- und Handsteuerungs-Firmware26 | DEUTSCH Anhang B:

PFLEGE UND INSTANDHALTUNG

Die CGX-L Montierung ist robust und wird Ihnen bei richtiger Pﬂege viele Jahre lang Freude bereiten. Lagerung Obwohl die Halterung und die Elektronik für den Außeneinsatz ausgelegt sind, sollten Sie sie nicht außerhalb aufbewahren, es sei denn, sie wird von einem Observatorium oder irgendeinem Unterstand (z. B. einer Garage) geschützt. Konstante Hitze-, Kälte- und Feuchtigkeitsextrem Einﬂüsse können schließlich zu Verschleiß an der Elektronik, mechanischer Schmierung und der Gesamtqualität der Halterung führen. An einem überdachten, sonnengeschützten Ort lagern. Möglichst an einem trockenen Platz aufbewahren. Wenn die Montierung nach einer Beobachtungsnacht feucht wird, lassen Sie die Montierung vor dem Lagern trocknen. Anhang C: PWI Teleskopsteuerungssoftware Celestron bietet einen kostenlosen Download der PWI- Teleskop-Steuerungssoftware an, die mit PlaneWave Instruments gemeinsam entwickelt wurde. Laden Sie bitte die Software unter diesem Link herunter. Anweisungen zur Softwareverwendung ﬁnden Sie auch auf der Produktsupportseite des CGX-L. http://www.celestron.com/support/manuals-software/ﬁles/ CGX-L-control-software-download Zur Erinnerung: Die PWI-Steuerungssoftware verbindet sich direkt mit dem USB-Anschluss der Montierung, anstatt mit dem Mini-USB-Anschluss an der Handsteuerung. Der Mini- USB-Anschluss der Handsteuerung wird für Firmware-Updates verwendet oder wenn Sie den CGX-L mit Ihrer eigenen mit ASCOM gelieferten Software steuern möchten.DEUTSCH | 27

ZWEIJÄHRIGE EINGESCHRÄNKTE GARANTIE VON

CELESTRON A. Celestron garantiert, dass Ihre Teleskop-Montierung für zwei Jahre frei von Material- und Verarbeitungsfehlern ist. Celestron wird ein solches Produkt oder Teile davon, wenn nach Inspektion durch Celestron ein Defekt an Material oder Verarbeitung gefunden wurde, reparieren oder austauschen. Die Verpﬂichtung von Celestron, ein solches Produkt zu reparieren oder auszutauschen, unterliegt der Bedingungen, dass das Produkt zusammen mit einem für Celestron zufriedenstellenden Kaufbeleg an Celestron zurückgesendet wird. B. Die korrekte Rücksende-Autorisationsnummer muss zuvor von Celestron angefordert werden. Rufen Sie Celestron unter (310) 328-9560 an, um die Nummer zu erhalten, die auf der Außenseite des Versandcontainers angezeigt werden soll. Alle Rücksendungen müssen mit einer schriftlichen Erklärung über den Namen, die Adresse und die aktuelle Telefonnummer des Eigentümers, unter der er errreicht werden kann, sowie eine kurze Beschreibung der reklamierten Mängel beiliegen. Teile oder Produkte, für die Ersatz erfolgt, werden Eigentum von Celestron. Der Kunde ist für alle Kosten für Versand und Versicherung zu und vom Celestron-Werk verantwortlich und muss diese Kosten im Voraus begleichen. Celestron muss vernünftige Maßnahmen ergreifen, um jede Teleskopmontierung unter dieser Garantie innerhalb von 30 Tagen nach Erhalt zu reparieren oder auszutauschen. Für den Fall, dass Reparatur oder Austausch mehr als dreißig Tage in Anspruch nimmt, muss Celestron den Kunden entsprechen in Kenntnis setzen. Celestron behält sich das Recht vor, ein Produkt, das aus der Produktlinie ausgeschieden ist, durch ein neues oder in Wert und Funktion vergleichbares Produkt zu ersetzen. Diese Garantie erlischt und wird außer Kraft gesetzt, für den Fall, dass ein Produkt unter der Garantie in Design oder Funktion modiﬁziert wurde oder Missbrauch, unsachgemäße Handhabung oder unautorisierter Reparatur unterzogen wurde. Des Weiteren wird eine Produktfehlfunktion oder Verschlechterung bedingt durch normalen Verschleiß durch diese Garantie nicht abgedeckt.

CELESTRON LEHNT JEGLICHE GEWÄHRLEISTUNG, OB

AUSDRÜCKLICH ODER STILLSCHWEIGEND, OB DER

MARKTGÄNGIGKEIT ODER DER EIGNUNG FÜR EINEN BESTIMMTEN ZWECK, AUSSER DEM HIERIN GENANNTEN,

AB. DIE ALLEINIGE VERPFLICHTUNG VON CELESTRON

EINER GARANTIEVERLETZUNG ERGEBEN KÖNNTEN ODER

DIE DURCH NUTZUNG BZW. UNFÄHIGKEIT ZUR NUTZUNG

JEGLICHEN CELESTRON-PRODUKTS ERGEBEN. JEGLICHE

STILLSCHWEIGENDE ODER NICHT BEANSPRUCHBARE

GEWÄHRLEISTUNGEN IST ZEITLICH AUF ZWEI JAHRE AB DATUM DES URSPRÜNGLICHEN KAUFS BESCHRÄNKT. Einige Staaten erlauben keinen Ausschluss oder keine Beschränkung von zufälligen oder Folgeschäden sowie keine zeitliche Begrenzung einer stillschweigenden Garantie; daher könnten die oben genannten Beschränkungen und Ausschlüsse auf Sie nicht zutreffen. Diese Garantie gibt Ihnen bestimmte Rechte und darüber hinaus könnten Sie auch weitere Rechte haben, die von Land zu Land variieren. Celestron behält sich das Recht vor, jegliches Modell und jeglichen Teleskoptyp zu modiﬁzieren oder aus der Produktlinie auszuschließen, ohne Ihnen dies vorher anzukündigen. Wenn ein Garantiefall eintritt oder wenn Sie Hilfestellung bei der Verwendung Ihrer Teleskopmontierung benötigen, wenden Sie sich bitte an: Celestron Kundendienstabteilung 2835 Columbia Street Torrance, CA 90503 Tel. 800.421.9649 Montag - Freitag 8.00 bis 16.00 Uhr PST HINWEIS: Diese Garantie ist für Kunden in den USA und Kanada gültig, die dieses Produkt von einem autorisierten Celestron-Händler in den USA oder Kanada gekauft haben. Eine Garantie außerhalb der USA und Kanada gilt nur für Kunden, die bei einem internationalen Celestron-Vertrieb oder einem autorisierten Celestron-Händler im jeweiligen Land eingekauft haben. Bitte wenden Sie sich für jeden Garantieservice an diese Ansprechpartner. FCC Hinweis: Dieses Gerät wurde getestet und entspricht den Grenzwerten für digitale Geräte der Klasse B in Übereinstimmung mit Artikel 15 der FCC-Bestimmungen. Diese Grenzwerte sind so ausgelegt, dass sie einen angemessenen Schutz gegen schädliche Störungen in einer Wohnanlage bieten. Dieses Gerät erzeugt, verwendet und strahlt Hochfrequenzenergie aus und kann den Funkverkehr stören, wenn es nicht gemäß den Anweisungen installiert und verwendet wird. Es kann jedoch nicht garantiert werden, dass in einer bestimmten Einrichtung keine Störungen auftreten. Falls dieses Gerät Störungen des Radio- oder Fernsehempfangs verursacht, was durch ein vorübergehendes Ausschalten des Geräts festgestellt werden kann, wird der Benutzer dazu angehalten, die Störung durch eine oder mehrere der nachstehenden Maßnahmen zu beheben:

Die Ausrichtung der Empfangsantenne ändern.

Die Distanz zwischen dem Gerät und dem Empfänger vergrößern.

Anschluss des Geräts an eine Steckdose, die nicht am selben Stromkreis angeschlossen ist, wie die des Empfängers.

Fragen Sie den Händler oder einen erfahrenen Radio-/ Fernsehtechniker um Hilfe. Produktdesign und technische Daten können ohne Vorankündigung geändert werden. Dieses Produkt wurde für die Verwendung durch Personen von 14 Jahren und darüber entworfen und vorgesehen. www.celestron.com 2835 Columbia Street • Torrance, CA 90503 U.S.A. Telefon: 800.421.9649 ©2021 Celestron • Alle Rechte vorbehalten.
