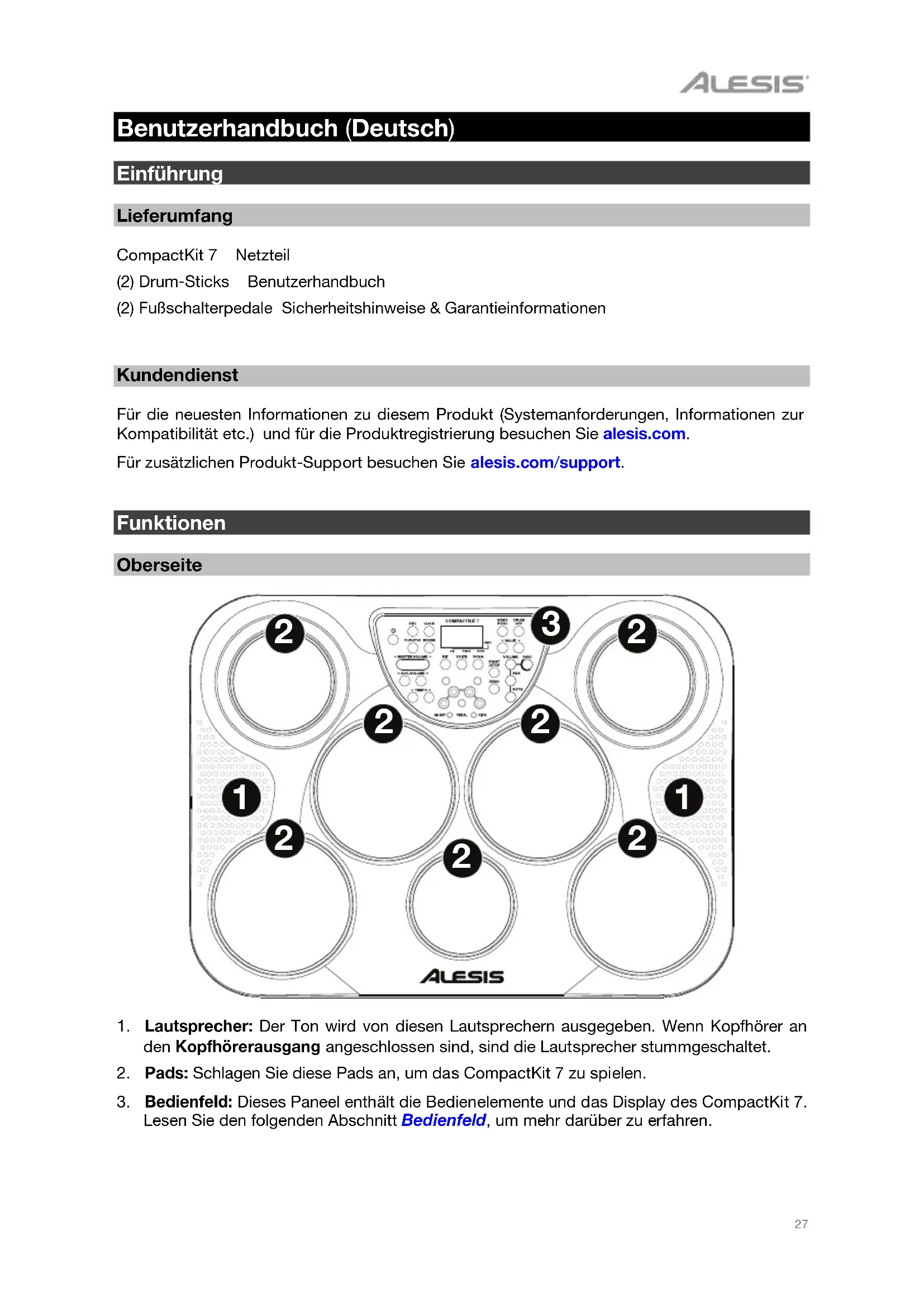

BEDIENUNGSANLEITUNG CompactKit 7 ALESIS

Benutzerhandbuch (Deutsch) Einführung Lieferumfang CompactKit 7 Netzteil (2) Drum-Sticks Benutzerhandbuch (2) Fußschalterpedale Sicherheitshinweise & Garantieinformationen

Kundendienst Für die neuesten Informationen zu diesem Produkt (Systemanforderungen, Informationen zur Kompatibilität etc.) und für die Produktregistrierung besuchen Sie alesis.com. Für zusätzlichen Produkt-Support besuchen Sie alesis.com/support.

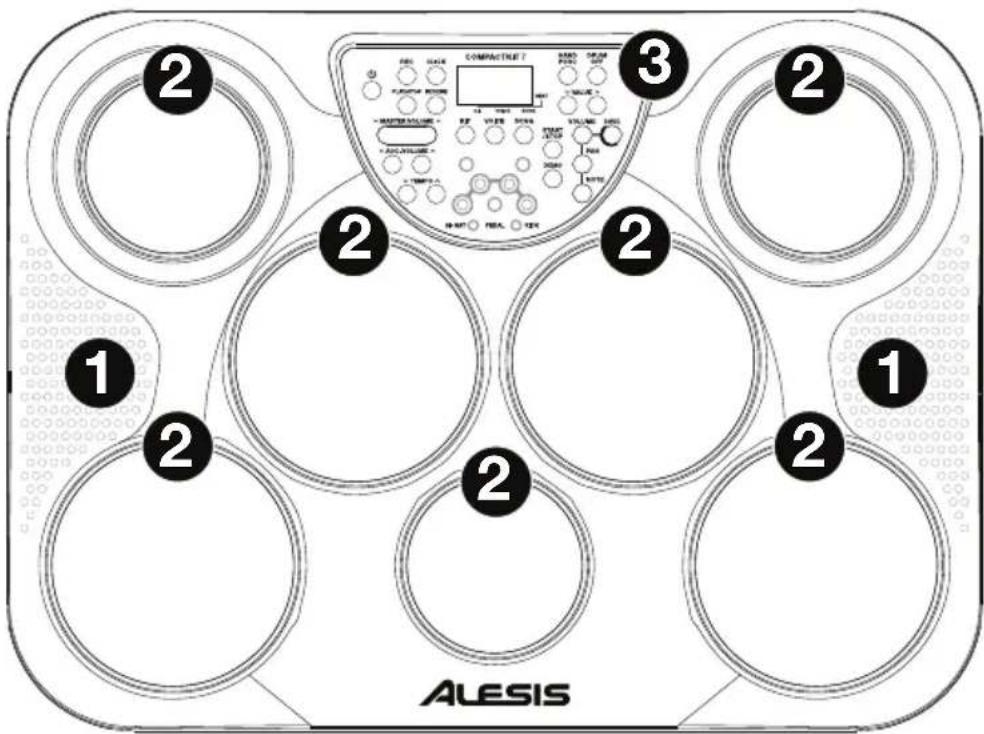

Funktionen Oberseite

1. Lautsprecher: Der Ton wird von diesen Lautsprechern ausgegeben. Wenn Kopfhörer an

den Kopfhörerausgang angeschlossen sind, sind die Lautsprecher stummgeschaltet.

2. Pads: Schlagen Sie diese Pads an, um das CompactKit 7 zu spielen.

3. Bedienfeld: Dieses Paneel enthält die Bedienelemente und das Display des CompactKit 7.

Lesen Sie den folgenden Abschnitt Bedienfeld, um mehr darüber zu erfahren.28

1. Netz-Taste: Drücken Sie diese Taste, um CompactKit 7 ein- oder auszuschalten.

2. Display: Das LCD-Display zeigt Informationen, die für den aktuellen Betrieb des

CompactKit 7 relevant sind.

3. Master-Lautstärke senken/erhöhen: Verwenden Sie diese Tasten, um die Master-

Lautstärke einzustellen.

4. Begleitlautstärke erhöhen/senken: Drücken Sie diese Tasten, um die Lautstärke der

Begleitung einzustellen (alles außer den Drum-Sounds im Song).

5. Tempo reduzieren/erhöhen: Verwenden Sie diese Tasten, um das Tempo einzustellen.

6. Klick: Drücken Sie diese Taste zum Aktivieren oder Deaktivieren des Metronoms ("Klick").

7. Wiedergabe/Stopp: Drücken Sie diese Taste, um die Wiedergabe Ihrer Aufnahme zu

stoppen oder zu starten.

8. Rec: Drücken Sie diese Taste, um die Aufnahme zu starten/stoppen.

9. Reverb: Drücken Sie diese Taste, um den Reverb-Anteil zu ändern. Siehe Betrieb >

Reverb, um mehr darüber zu erfahren.

10. Hand-Perc: Drücken Sie diese Taste, um sofort Song 077 und Kit 015 auszuwählen.

Anstelle eines Standard-Schlagzeugs verwendet Kit 015 eher die Klänge von Hand-Percussion-Instrumenten.

11. Drum Aus: Drücken Sie diese Taste, um die Schlagzeugspur in einem Song zu aktivieren

oder zu deaktivieren.

12. Wert reduzieren/erhöhen: Verwenden Sie diese Tasten, um die im Display angezeigte

Einstellung anzupassen. Siehe Betrieb, um mehr zu erfahren.

13. Kit: Drücken Sie diese Taste und verwenden Sie dann die Tasten Wert reduzieren/erhöhen,

um ein Drum-Kit auszuwählen. Siehe Betrieb > Kits, um mehr zu erfahren.

14. Voice: Drücken Sie diese Taste und verwenden dann die Tasten

Wert reduzieren/erhöhen, um eine Voice für ein Pad auszuwählen. Siehe Betrieb > Kits, um mehr zu erfahren.

15. Song: Drücken Sie diese Taste und verwenden dann die Tasten Wert reduzieren/erhöhen,

um einen Song auszuwählen. Siehe Betrieb > Songs, um mehr zu erfahren.29

16. Start/Stopp: Drücken Sie diese Taste, um das aktuelle Kit zu einem Benutzer-Kit zu speichern.

17. Demo: Drücken Sie diese Taste zum Starten oder Stoppen des Demo-Songs.

18. Speichern: Drücken Sie diese Taste zum Aktivieren oder Deaktivieren der Begleitung.

19. Lautstärke: Drücken Sie diese Taste und verwenden dann die Taste Wert

reduzieren/erhöhen, um die Lautstärke eines bestimmten Pads einzustellen. Siehe Betrieb > Kits > Bearbeitung, um mehr zu erfahren.

20. Panning: Drücken Sie diese Taste und verwenden Sie dann die Tasten Wert

reduzieren/erhöhen, um das Panning eines bestimmten Pads einzustellen. Siehe Betrieb > Kits > Bearbeitung, um mehr zu erfahren.

21. Hinweis: Drücken Sie diese Taste und verwenden dann die Taste Wert

reduzieren/erhöhen, um die MIDI-Note eines bestimmten Pads einzustellen. Siehe Betrieb > Kits > Bearbeitung, um mehr zu erfahren.

22. Indikatoren: Jede dieser Lampen leuchtet, wenn das entsprechende Pad betätigt wird.

1. Stromversorgung: Verwenden Sie das

mitgelieferte Netzteil, um diesen Eingang mit einer Steckdose zu verbinden.

2. Kick-Eingang: Schließen Sie einen der

mitgelieferten Fußschalter an diesen Eingang an. Wenn Sie den Fußschalter betätigen, wird CompactKit 7 die Nachricht genau wie bei der Betätigung eines Pads erhalten.

3. Hi-Hat-Eingang: Schließen Sie einen der mitgelieferten Fußschalter an diesen Eingang an.

Wenn Sie das Hi-Hat-Pad betätigen während Sie den Fußschalter drücken, wird ein geschlossener Hi-Hat-Sound erzeugt. Wenn Sie auf das Hi-Hat-Pad schlagen, während der Fußschalter oben ist, wird ein offener Hi-Hat-Sound erzeugt. Wenn Sie den Fußschalter drücken, ohne auf ein Pad zu schlagen, wird der Klang eines Hi-Hat-Pedals erzeugt.

4. Kopfhörerausgang: Verbinden Sie 6,35 mm (1/4”) Stereokopfhörer (optional, separat

erhältlich) mit diesem Ausgang. Wenn Kopfhörer angeschlossen sind, sind die Lautsprecher stummgeschaltet.

5. Aux-Eingang: Schließen Sie eine optionale Audioquelle (z.B. Smartphone, Computer etc.) an

diesen Eingang mit einem handelsüblichen 3,5 mm (1/8”) Stereokabel an (nicht enthalten).

6. USB-Anschluss: Verbinden Sie diesen Anschluss über ein standardmäßiges USB-Kabel

(nicht im Lieferumfang enthalten) mit einem USB-Anschluss Ihres Computers. So können Sie CompactKit 7 als USB-MIDI-Controller verwenden. Siehe Abschnitt Betrieb > USB- MIDI, um mehr darüber zu erfahren.

AUX IN PHONES KICK HI-HAT 12V

Betrieb Kits Auswählen CompactKit 7 hat verschiedene Drum-Kits. Jedes Kit ist eine Sammlung an Sounds, die ein typisches Drum-Set ausmachen. Um ein Kit auszuwählen, drücken Sie Kit und verwenden dann die Tasten Wert reduzieren/erhöhen, um die Kit-Nummer auszuwählen (Preset-Kit 001-045 oder Benutzer-Kit 046-050). Ein Punkt erscheint am Display oberhalb von Kit, um anzuzeigen, dass Sie ein Kit auswählen. Um die Master-Lautstärke einzustellen, verwenden Sie die Tasten Master-Lautstärke reduzieren/erhöhen (L00–L16).

Bearbeitung Jedes Pad des CompactKit 7 kann individuell konfiguriert werden. Sie können Voice (Klang), Lautstärke, Panning und MIDI-Note unabhängig für jedes Pad auswählen. Hinweis: Die MIDI-Note wird im Normalbetrieb den Klang des Kits nicht beeinträchtigen. Sie wirkt sich auf die MIDI-Note aus, die das Pad an den Computer über seinen USB-Anschluss sendet (z.B. an die Aufnahme-Software, Virtual Instrument-Plugin etc.). Siehe USB-MIDI, um mehr zu erfahren. Um die Voice eines Pads oder eines Fußschalters zu ändern:

1. Drücken Sie Voice. Ein Punkt wird im Display über Voice aufscheinen, um anzuzeigen,

dass Sie eine Voice-Einstellung anpassen.

2. Betätigen Sie ein Pad oder drücken Sie einen Fußschalter zur Auswahl.

3. Verwenden Sie die Tasten Wert reduzieren/erhöhen, um eine Voice (001–265) für das

Pad oder den Fußschalter auszuwählen. Um den Sound eines anderen Pads zu ändern, wiederholen Sie die Schritte 2-3. Um die Lautstärke eines Pads oder Fußschalters festzulegen:

1. Drücken Sie Lautstärke. Ein Punkt wird im Display über Voice aufscheinen, um

anzuzeigen, dass Sie eine Voice-Einstellung anpassen.

2. Betätigen Sie ein Pad oder drücken Sie einen Fußschalter zur Auswahl.

3. Verwenden Sie die Tasten Wert reduzieren/erhöhen, um die Lautstärke (L00- L31) für

das Pad oder den Fußschalter einzustellen. Um die Lautstärke eines anderen Pads einzustellen, wiederholen Sie die Schritte 2-3. Um das Panning eines Pads oder Fußschalters festzulegen:

1. Drücken Sie Pan. Ein Punkt wird im Display über Voice aufscheinen, um anzuzeigen, dass

Sie eine Voice-Einstellung anpassen.

2. Betätigen Sie ein Pad oder drücken Sie einen Fußschalter zur Auswahl.

3. Verwenden Sie die Tasten Wert reduzieren/erhöhen, um das Panning (P-8 [links] - P 0

[Mitte] - P 8 [rechts]) für das Pad oder den Fußschalter einzustellen. Um das Panning eines anderen Pads einzustellen, wiederholen Sie die Schritte 2-3.31

Um die MIDI-Note eines Pads oder Fußschalters festzulegen:

1. Drücken Sie Note. Ein Punkt wird im Display über Voice aufscheinen, um anzuzeigen,

dass Sie eine Voice-Einstellung anpassen.

2. Betätigen Sie ein Pad oder drücken Sie einen Fußschalter zur Auswahl.

3. Verwenden Sie die Tasten Wert reduzieren/erhöhen, um eine Note (n00-n99) für das Pad

oder den Fußschalter anzupassen. Um die Note eines anderen Pads einzustellen, wiederholen Sie die Schritte 2-3.

Speichern Nachdem Sie Änderungen an einem Kit vorgenommen haben, denken Sie daran, diese Änderungen zu speichern. Dies verhindert, dass Ihre Änderungen verloren gehen, wenn Sie ein anderes Kit auswählen oder das CompactKit 7 ausschalten. Um ein Kit zu speichern:

1. Wählen Sie das zu speichernde Kit, indem Sie zunächst Kit und dann die Tasten Wert

reduzieren/erhöhen drücken, um die Kit-Nummer auszuwählen.

2. Drücken Sie Speichern. Die Kit-Nummer beginnt am Display zu blinken.

3. Verwenden Sie die Tasten Wert reduzieren/erhöhen, um ein Benutzer-Kit (046–050)

auszuwählen. Das aktuelle Kit überschreibt dieses Benutzer-Kit.

4. Drücken Sie Speichern. Die Kit-Nummer hört auf zu blinken und das Kit ist nun ausgewählt.

Songs CompactKit 7 hat mehrere Songs, die aus Drum-Parts und der Begleitung bestehen. Sie können den Song mit oder ohne Begleitung spielen. Jeder Song hat sein eigenes Standardtempo und ein Standard-Kit. Sie können beide ändern. Um einen Song auszuwählen, drücken Sie Song und verwenden dann die Tasten Wert reduzieren/erhöhen, um die Song-Nummer (001 bis 100) zu wählen. Ein Punkt erscheint am Display oberhalb von Song, um anzuzeigen, dass Sie einen Song auswählen. Um den Song abzuspielen oder zu stoppen, drücken Sie Start/Stopp. (Songs 001-080 werden in einem Loop spielen, bis dieser gestoppt wird. Die Songs 081-100 stoppen, wenn sie das Ende erreicht haben.) Um den Demo-Song abzuspielen oder zu stoppen, drücken Sie Demo. Um die Master-Lautstärke einzustellen, verwenden Sie die Tasten Master-Lautstärke reduzieren/erhöhen (L00–L16). Um die Lautstärke der Begleitung einzustellen, verwenden Sie die Tasten Begleitlautstärke reduzieren/erhöhen (A00-A16). Um das Tempo des Songs einzustellen, drücken Sie Tempo und verwenden dann die Tasten Wert reduzieren/erhöhen, um das Tempo zu wählen (030-280 Schläge pro Minute). Dies legt auch das Tempo des Metronoms fest.32

Um das Metronom zu verwenden, drücken Sie einmal auf Klick, um eine menschliche Stimme (für das Zählen der Schläge) zu verwenden. Drücken Sie Klick erneut, um das "Klicken" eines Standard-Metronoms zu verwenden. Drücken Sie ein weiteres Mal Klick, um das Metronom auszuschalten. Um den Drum-Part eines Songs zu aktivieren oder zu deaktivieren, drücken Sie Drum Aus.

Reverb Sie können den Sounds des CompactKit 7 einen Reverb-Effekt zuweisen. Dies wird das aktuell ausgewählte Kit sowie den aktuellen Song beeinflussen. Um den Reverb-Anteil einzustellen, drücken Sie Reverb und verwenden dann die Tasten Wert reduzieren/erhöhen, um den Pegel zu wählen (r-0 - r-3).

Aufnahme und Wiedergabe Sie können CompactKit 7 verwenden, um Ihre Performance aufzuzeichnen und abzuspielen. So nehmen Sie Ihre Performance auf:

1. Wählen Sie das gewünschte Kit, den Song, das Tempo und den Reverb-Anteil (wie zuvor

beschrieben). Wenn Sie den Drum-Teil des Songs aktivieren bzw. deaktivieren möchten, drücken Sie Drum Aus.

2. Drücken Sie Rec. Das Licht beginnt zu blinken.

3. Um die Aufnahme zu starten, drücken Sie Start/Stopp oder schlagen auf ein Pad. Das

Metronom zählt im Takt mit, wird aber nicht aufgezeichnet. Drücken Sie ein weiteres Mal Klick, um das Metronom auszuschalten.

4. Um die Aufnahme zu beenden, drücken Sie erneut Start/Stopp).

• Wenn der Speicher voll ist, bevor Sie die Aufnahme beenden, wird FL am Display angezeigt und die Aufnahme wird automatisch abgebrochen.

• Wenn Sie eine neue Performance aufnehmen, wird die zuvor aufgezeichnete Performance überschrieben.

• Beim Ausschalten des CompactKit 7 bleibt die Aufnahme im Speicher. Zur Wiedergabe der aufgezeichneten Performance drücken Sie Wiedergabe/Stopp.

USB-MIDI Wenn CompactKit 7 mit dem USB-Anschluss des Computers verbunden ist, können Sie es als USB-MIDI-Controller verwenden. In diesem Szenario werden Metronom, Song und die Kit- Sounds des CompactKit 7 nicht aufgenommen. Stattdessen können Sie die Pads und Fußschalter betätigen, die MIDI-Noten-Nachrichten an Ihren Computer senden (z.B. an die Aufnahme-Software, Virtual Instrument-Plugin etc.). Siehe Kits > Bearbeitung, um zu erfahren, wie Sie die MIDI-Note für jedes Pad oder den Fußschalter einstellen können.33
