BEDIENUNGSANLEITUNG VP6130 Concept

VP6130 DANKSAGUNG Vielen Dank, dass Sie ein Produkt der Marke Concept eingekauft haben. Wir wünschen Ihnen, dass Sie mit unserem Produkt über seine gesamte Gebrauchsdauer zufrieden sein werden. Lesen Sie sich vor dem ersten Gebrauch die ganze Bedienungsanleitung sorgfältig durch und bewahren Sie diese dann auf. Stellen Sie sicher, dass auch andere Personen, die dieses Produkt behandeln werden, sich mit dieser Gebrauchsanweisung vertraut machen. Technische Parameter Akkuspannung DC 29,6 V Leistungsbedarf 450 W Motor + 30 W Turbobürste Lautstärke ≤83 dB Akku 2500 mAh Max. Betriebsdauer mit der MIN-Leistung 60 Minuten Dauer des vollen Aufladens 4 Stunden WICHTIGE SICHERHEITSHINWEISE

• Benutzen Sie das Gerät nicht anders, als es in dieser Anleitung beschrieben ist.

• Überprüfen Sie, ob die Anschlussspannung den Werten auf dem Typenschild des Ladeadapters entspricht

• Lassen Sie das Gerät nicht ohne Aufsicht, wenn es eingeschaltet ist.

• Ziehen Sie nie am Zuleitungskabel, um den Ladeadapter von der Steckdose zu trennen, sondern greifen Sie den Ladeadapter und ziehen Sie diesen aus der Steckdose aus.

• Gestatten Sie den Kindern und Unmündigen nicht, mit dem Gerät zu manipulieren, nutzen Sie es außerhalb ihrer Reichweite.

• Verwenden Sie das Gerät nur mit großer Vorsicht in der Nähe von Kindern.

• Erlauben Sie nicht, dass das Gerät als Spielzeug verwendet wird.

• Nutzen Sie kein anderes Zubehör, als es vom Hersteller empfohlen wird.

• Nutzen Sie den Ladeadapter mit dem beschädigten Zuleitungskabel oder Stecker nicht. Lassen Sie den Mangel von dem autorisierten Service unverzüglich beheben.

• Halten Sie das Gerät von den Wärmequellen, wie Heizkörpern, Öfen, usw., fern. Schützen Sie es vor der direkten Sonnenstrahlung, sowie vor der Feuchtigkeit.

• Berühren Sie das Gerät mit feuchten oder nassen Händen nicht.52

• Legen Sie keine Gegenstände in die Öffnungen hinein. Benutzen Sie das Gerät nicht, wenn irgendwelche dessen Öffnungen verstopft ist.

• Seien Sie mehr vorsichtig beim Staubsaugen auf den Treppen

• Wenn die Ansaugöffnung des Geräts verstopft wird, schalten Sie das Gerät aus und vor dem erneuten Einschalten entfernen Sie die Verschmutzungen.

• Beim Aufsetzen des Zubehörs, während der Reinigung oder im Falle einer Störung schalten Sie das Gerät aus und trennen Sie den Ladeadapter von der Netzsteckdose.

• Das Gerät ist nur für den Gebrauch im Haushalt geeignet, es ist nicht für kommerzielle Zwecke bestimmt.

• Saugen Sie nichts Brennendes, wie Zigaretten, Streichhölzer oder heiße Asche.

• Nutzen Sie das Gerät in keinen feuchten Räumen, saugen Sie keine feuchten Sachen und keine Flüssigkeiten, keine brennbaren Flüssigkeiten wie Benzin, und nutzen Sie das Gerät in den Räumen nicht, wo diese Stoffe auftreten können.

• Saugen Sie niemals ohne Filter des Staubsaugers Staub. Überzeugen Sie sich bei jeder Nutzung des Geräts, dass die Filter des Staubsaugers richtig eingesetzt sind.

• Tauchen Sie das Zuleitungskabel, den Ladeadapter oder das Gerät nicht ins Wasser oder in eine andere Flüssigkeit.

• Überprüfen Sie das Gerät, sowie das Anschlusskabel des Ladeadapters regelmäßig auf Beschädigung.

• Schalten Sie das beschädigte Gerät nicht ein.

• Schalten Sie das Gerät vor der Reinigung und nach dem Gebrauch aus und lassen Sie es abkühlen.

• Vor dem Staubsaugen sind große oder scharfe Gegenstände, die den Filter des Staubsaugers beschädigen könnten, aus der Oberfläche zu entfernen.

• Benutzen Sie das Gerät mit den verschmutzten Filtern nicht.

• Werfen Sie den Akkumulator des Geräts nicht ins Feuer und setzen Sie diesen keinen Temperaturen von über 40 °C aus.

• Berühren Sie die angetriebenen beweglichen Teile des Geräts während des Betriebs nicht.

• Reparieren Sie das Gerät nicht selbst. Wenden Sie sich an eine autorisierte Werkstatt.53

• Dieses Gerät können Kinder ab dem 8. Lebensjahr und Personen mit den erniedrigten physischen oder mentalen Fähigkeiten oder mit den ungenügenden Erfahrungen und Kenntnissen dann nutzen, wenn sie unter der Aufsicht stehen oder wenn sie über das Nutzen des Geräts auf eine sichere Weise belehrt wurden und wenn sie die eventuellen Gefahren verstehen. Die von dem Benutzer durchzuführende Reinigung und Wartung dürfen keine Kinder durchführen, wenn sie nicht älter als 8Jahre und unter keiner Aufsicht sind.

• Kinder bis zum 8. Lebensjahr müssen außerhalb der Reichweite des Geräts und dessen Zuleitung gehalten werden. Kinder dürfen mit dem Gerät nicht spielen. Bei der Nichteinhaltung der Anweisungen des Herstellers kann eine eventuelle Reparatur nicht als Garantiereparatur anerkannt werden.54

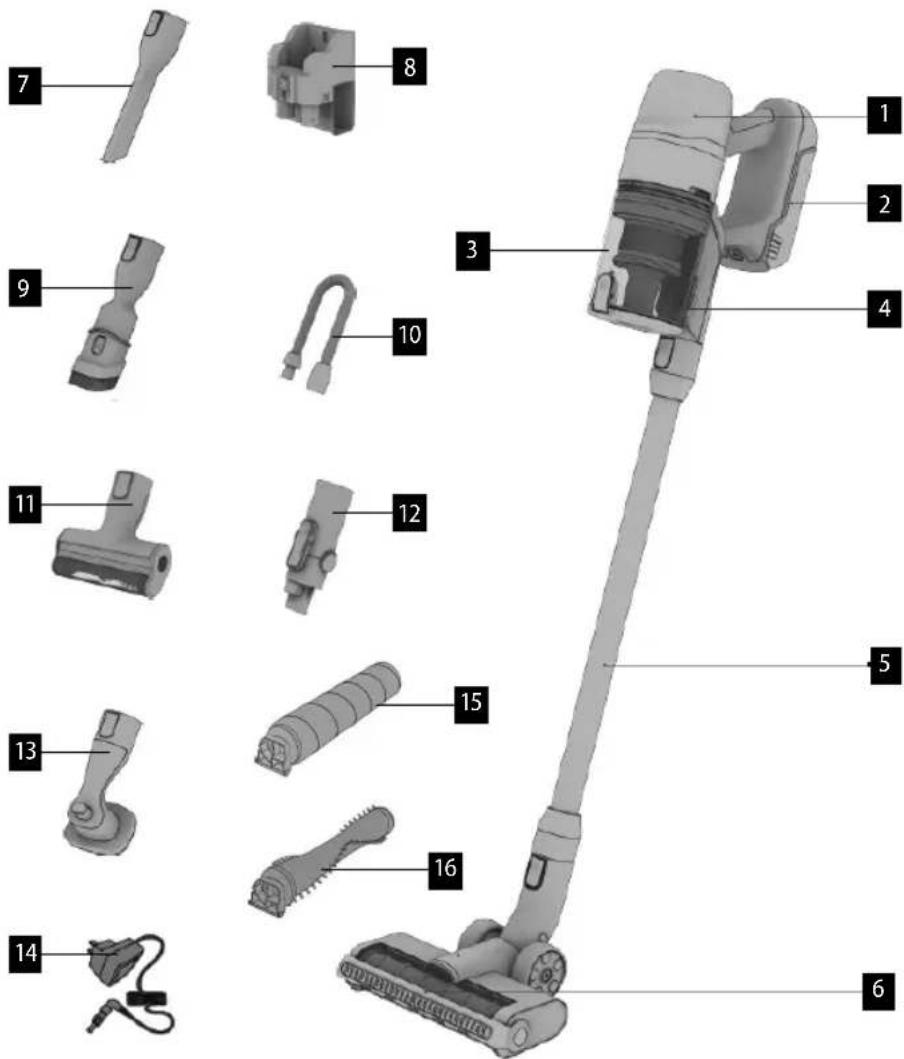

VP6130 PRODUKTBESCHREIBUNG 1 Körper des Geräts 2 Akku 3 Staubbehälter 4 Drucktasten zur Lockerung des Staubbehälters 5 Saugrohr 6 Große Turbobürste 7 Schlitzdüse 8 Wandhalterung

9 Schlitzdüse mit Bürste 10 Flexibles Rohr 11 Kleine Turbobürste 12 Flexibler Verbindungsaufsatz 13 Pet-Bürste 14 Ladeadapter 15 Hardfloor Bürste 16 Carpet Bürste55

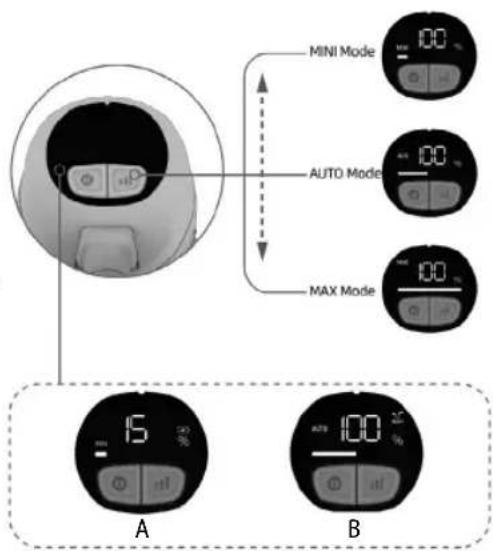

BESCHREIBUNG DES DISPLAYS

MIN Für kleine Verschmutzungsmenge AUTO Es reguliert die Saugkraft nach der Verschmutzungsmenge automatisch, wenn es eine große Verschmutzungsmenge detektiert wird, wird es auf MAX umgeschaltet, wenn es eine kleine Verschmutzungsmenge detektiert, ist die Saugkraft auf MIN eingestellt. MAX Maximale Leistung für die große Verschmutzungsmenge Anm.: Wenn der Batteriezustand beim Gerät unter 20 % sinkt, erscheint auf dem Display das Bildzeichen der Batterie (Abb. A). Anm.: Wenn das Symbol aus dem Bild B angezeigt wird, schalten Sie das Gerät aus und reinigen Sie die Filter. BEDIENUNGSANLEITUNG

ZUSAMMENBAU DES STAUBSAUGERS

Ziehen Sie den Ladeadapter aus der Netzsteckdose vor dem Zusammenbau oder von der Wegnahme des Zubehörs immer aus!

1. Setzen Sie das Saugrohr in die Handeinheit des Staubsaugers ein, Sie hören einen Knips. Wenn Sie das Rohr von der

Handeinheit wegnehmen wollen, drücken Sie die Drucktaste des Schlosses und trennen Sie es durch das Ziehen ab.

2. Setzen Sie die Turbobürste in das Saugrohr ein, Sie hören einen Knips. Wenn Sie die Turbobürste von dem

Verlängerungsrohr wegnehmen wollen, drücken Sie die Drucktaste des Schlosses und trennen Sie es durch das Ziehen ab. Die Turbobürste ist zur Handeinheit in derselben Art anzuschließen.

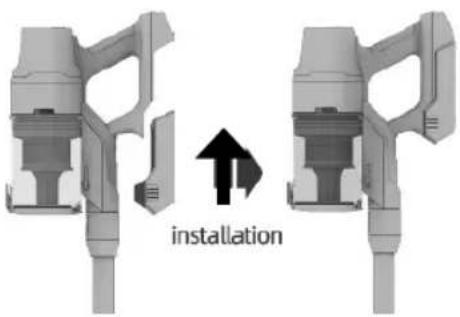

Legen Sie den Akku in den Körper der Handeinheit ein und bauen Sie diesen ein, damit er nicht gelöst wird. Wenn das Tonsignal ertönt, wurde der Akku erfolgreich eingebaut. Zum Lösen des Akkus sind die Tasten zum Lösen zu drücken und der Akku durch Ziehen abzutrennen. Hinweis: Um die Lebensdauer zu verlängern, sind die Akkus immer erst dann aufzuladen, wenn der Akku fast leer ist. Lagern und laden Sie das Gerät nicht an solcher Stelle auf, wo die Temperatur 0 °C unterschreitet, bzw. 40 °C überschreitet. Anderenfalls könnten Sie das Gerät beschädigen. Während des Ladevorgangs kann sich die Temperatur des Geräts erhöhen, das ist eine Normalerscheinung. Wenn Sie den Staubsauger länger als 3 Monate nicht benutzen, lassen Sie ihn 12 Stunden aufladen. Der Staubsauger ist dann an einer trockenen und kühlen Stelle aufzubewahren. BENUTZUNG Vor der Nutzung legen Sie den Akku ein und überprüfen Sie, ob er aufgeladen ist.

1. Mit der EIN/AUS-Taste wird das Gerät wird eingeschaltet (Abb. 3).

2. Durch die Taste für den Leistungswechsel kann man die Saugkraft MIN, AUTO, MAX wechseln (Abb. 4).

3. Durch erneutes Drücken der EIN/AUS-Taste wird der Staubsauger ausgeschaltet.

Anm.: Wir empfehlen, die maximale Leistung der Handeinheit im Falle einer stark verschmutzten Fläche oder bei den Teppichen mit dem mittelhohen oder hohen Haar zu benutzen. ZUBEHÖR Wählen Sie das Zubehör nach dem Charakter der gereinigten Fläche aus. Kleine Turbobürste - geeignet für Bettwäsche, Gewebe, Sofas u. ä. Schlitzdüse - geeignet für Ecken, Polsterung in Automobilen, Heizkörper u. ä. Schlitzdüse mit der Bürste - geeignet für Bettwäsche, Gewebe, Sofas u. ä.

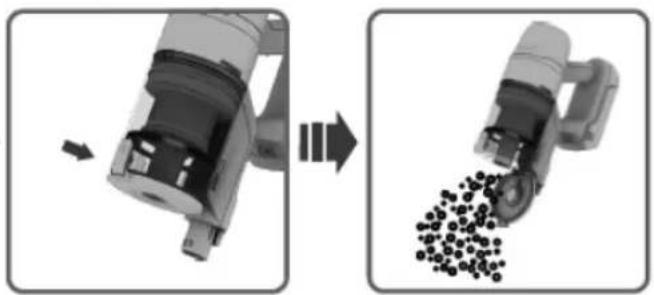

ENTLEERUNG DES STAUBBEHÄLTERS

Zum Entleeren des Staubbehälters drücken Sie die Entleertaste. Öffnen Sie den Behälter, schütten Sie den Staub aus und schließen Sie die Abdeckung des Behälters.

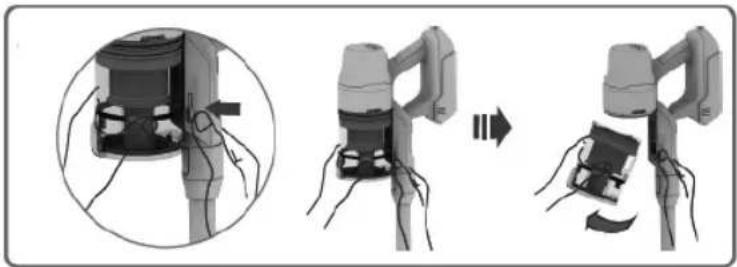

HERAUSNEHMEN DES STAUBBEHÄLTERS

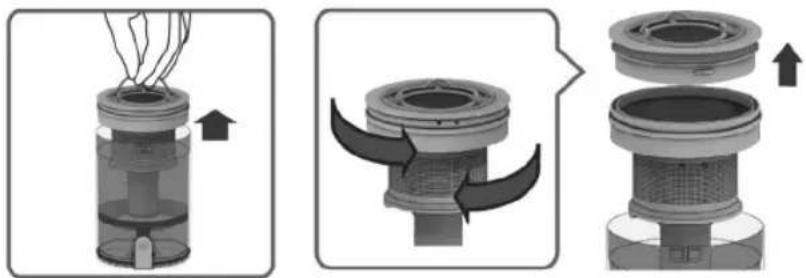

Drücken Sie die Tasten zum Lösen des Staubbehälters und nehmen Sie diesen mit der Bewegung nach unten und von dem Gerät heraus. FILTERAUSBAU Nehmen Sie die Filter aus dem Staubbehälter nach oben heraus. Die Filter können durch Umdrehen des groben Filters nach links und des HEPA-Filters nach rechts voneinander getrennt werden. Die Filter können im Wasser gespült werden. Lassen Sie die Filter vor dem erneuten Einbau in den Staubbehälter austrocknen.57

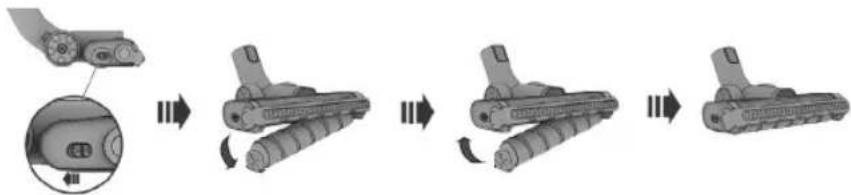

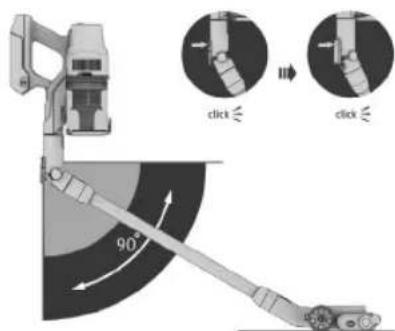

VP6130 BÜRSTENAUSBAU Auf der Seite der Turbobürste ist die Taste zum Lösen der Bürste angeordnet, durch Verschieben der Taste wird die Bürste gelöst, und anschließend kann die Bürste herausgenommen werden. FLEXIBLER VERBINDUNGSAUFSATZ

1. Legen Sie den flexiblen Verbindungsaufsatz von unten des Geräts

2. Legen Sie in den Aufsatz das Saugrohr und nachfolgend die große

3. Durch das Drücken der Taste zur Lockerung auf dem flexiblen

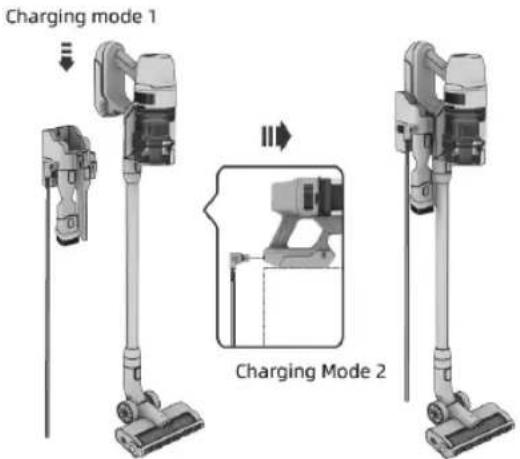

Verbindungsaufsatz können Sie das Gerät biegen. LADEN DES GERÄTS IN DER WANDHALTERUNG Schließen Sie den Adapter an die Wandhalterung an. Schließen Sie das Gerät in die Wandhalterung an. Nach dem Aufladen leuchten alle Striche auf.

EINSPEISUNG OHNE WANDHALTERUNG

Schließen Sie den Adapter an den Ladestecker am Griff des Geräts an. Nach dem Aufladen leuchten alle Striche auf dem Akku.58

VP6130 Fehler Problem Lösung E1 Fehler des Akkumulators Es ist an eine autorisierte Werkstatt zu senden E2 Ladefehler Überprüfen Sie den Adapter, ob es sich um ein Originalprodukt handelt E3 Kurzschluss der Turbobürste Es ist an eine autorisierte Werkstatt zu senden E4 Die Bürste ist blockiert Überprüfen Sie die Bürste, ob sie sich dreht. Reinigen Sie die Bürste von Verschmutzungen E5 Motorfehler Es ist an eine autorisierte Werkstatt zu senden E6 Ladefehler Es ist an eine autorisierte Werkstatt zu senden E7 Der Motor ist blockiert Reinigen Sie Filter, den Schmutzbehälter und das Saugrohr von Verschmutzungen INSTANDHALTUNG Eine umfangreiche Wartung oder Reparatur, die einen Eingriff in die inneren Teile des Gerätes erfordert, ist durch eine spezialisierte Reparaturwerkstatt durchzuführen. UMWELTSCHUTZ

• Bevorzugen Sie das Recyceln von Verpackungen und Altgeräten.

• Der Gerätekarton kann als sortiertes Altmaterial entsorgt werden.

• Die Polyäthylentüten (PE) geben Sie zur Sammlung des Materials zum Recyceln ab. Recycling des Gerätes am Ende seiner Lebensdauer Dieses Gerät ist im Einklang mit der Europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) gekennzeichnet. Das Symbol am Produkt oder an dessen Verpackung gibt an, dass dieses Produkt nicht in den Haushaltsabfall gehört. Es ist auf eine Sammelstelle zum Recyceln der elektrischen und elektronischen Anlagen zu bringen. Durch die Sicherstellung der korrekten Entsorgung dieses Produktes helfen Sie, negative Konsequenzen für die Umwelt und die Gesundheit der Menschen zu verhindern, die durch die unsachgemäße Entsorgung dieses Produktes verursacht würden. Die Entsorgung muss im Einklang mit den Vorschriften für die Abfallbehandlung durchgeführt werden. Ausführlichere Informationen zum Recycling dieses Produkts erhalten Sie bei der zuständigen örtlichen Behörde, dem Dienstleister für Entsorgung von Haushaltsabfall oder in dem Geschäft, wo Sie das Produkt gekauft haben. Dieses Produkt erfüllt sämtliche Grundanforderungen der EU-Richtlinien, die sich darauf beziehen. Die Änderungen im Text, im Design und in den technischen Spezifizierungen können ohne vorherigen Hinweis geändert werden, und wir behalten uns das Recht auf deren Änderungen vor.59

• Nichteinhaltung von Bedingungen für Installation, Betrieb und Bedienung gemäß Bedienungsanleitung,

• Mängel durch mechanische, chemische Schäden, Kurzschluss, Netzüberspannung oder falsche Installation,

• Mängel durch unsachgemäße Eingriffe durch nicht autorisierte Personen,

• Mängel aufgrund höherer Gewalt,

• Mängel durch unsachgemäße Wartung im Widerspruch mit der Bedienungsanleitung, einschließlich Schäden durch Wasserablagerungen,

• Farbveränderungen von Heizflächen oder Verkratzen durch üblichen Gebrauch,

• Optische und funktionale Veränderungen, verursacht durch Sonnen- und Wärmeeinstrahlung oder Wasserablagerungen und andere Ablagerungen,

• Einige Zubehörteile des Produkts wegen ihrer kürzeren Lebensdauer, z.B. Akkus, Glühbirnen usw. Die Garantie gilt nicht für Leistungen, die mit dem Produkt kostenlos zur Verfügung gestellt wurden (Geschenke, Werbeartikel usw.). Geltendmachung der Reklamation Produktmängel sollten unmittelbar nach deren Feststellung reklamiert werden, spätestens jedoch vor Ablauf der Garantiezeit. Die Reklamation ist beim Verkäufer des Produkts geltend zu machen oder bei einer autorisierten Servicestelle. Die Liste der Servicestellen ist im Lieferumfang enthalten oder unter www.my- concept. com. Das reklamierte Produkt ist gereinigt und ordnungsgemäß verpackt an die Servicestelle zu versenden, um eventuelle Transportschäden zu vermeiden, falls es nicht persönlich übergeben wird. Der Verbraucher ist verpflichtet einen Beleg über den Vertragsabschluss und Produktkauf vorzulegen. Der Verbraucher ist verpflichtet den Mangel genau zu beschreiben, einschließlich des Reklamationsanspruches. Reklamationsverfahren Kann der reklamierte Mangel beseitigt werden, hat der Verbraucher das Recht auf eine kostenlose, zeit- und ordnungsgemäße Beseitigung des Mangels. Sofern dies im Hinblick auf den Charakter des Mangels nicht unangemessen ist, kann der Verbraucher die Lieferung einer neuen mangelfreien Sache oder die Lieferung der fehlenden Sache fordern (Austausch). Kann der Mangel jedoch ohne unnötige Verzögerung beseitigt werden, hat der Verbraucher das Recht auf eine kostenlose Beseitigung solches Mangels. Handelt es sich um einen irreparablen Mangel und der Verbraucher hat das Recht auf einen Austausch des Produkts oder deren Teile, und dies z.B. aufgrund der Nichtverfügbarkeit des Produkts nicht möglich ist, ist der Verbraucher berechtigt das Produkt zurückzugeben (vom Vertrag zurückzutreten). DE105 VP6130 Das Recht auf die Lieferung eines neuen Produkts (Austausch) oder deren Teile hat der Verbraucher auch bei reparablen Mängeln, falls diese wiederholt auftreten. In solchem Fall ist der Verbraucher auch berechtigt das Produkt zurückzugeben (vom Vertrag zurückzutreten). Erfolgt keine Rückgabe (Vertragsrücktritt) oder kein Anspruch auf die Lieferung eines neuen Produkts oder deren Teile (Austausch), oder auf eine Reparatur, kann der Verbraucher einen angemessenen Nachlass fordern. Dies gilt auch im Falle, wenn kein neues Produkt oder deren Teile geliefert werden können, das Produkt nicht repariert wird, und auch dann, wenn dafür keine Ersatztermine vereinbart werden. Verkäufer, autorisierte Servicestelle oder beauftragte Personen haben über die Reklamation unverzüglich zu entscheiden, bei schwierigen Fällen innerhalb von drei Werktagen. Diese Frist umfasst nicht den erforderlichen Zeitraum zur fachlichen Bewertung des Mangels. Der Verkäufer oder die Servicestelle ist verpflichtet die Reklamation innerhalb von 30 Tagen ab dem Tag der Geltendmachung der Reklamation zu erledigen, falls keine längere Frist vereinbart wird. Bei Rückgabe des Produkts (Vertragsrücktritt) ist der Verbraucher verpflichtet auch jegliches Zubehör und sämtliche Dokumente zum Produkt zurückzugeben. Der Verbraucher hat kein Recht auf die Rückgabe der mangelhaften Teile des Produkts, die im Rahmen der Reklamation ausgetauscht wurden. Sämtliche weitere Rechte des Verbrauchers, verbunden mit dem Kauf des Produkts, bleiben durch diese Garantiebedingungen unberührt. Anm.: Für Reklamationen von Produkten, die während des Transports beschädigt werden, gilt die Reklamationsordnung des Transportunternehmens. Hersteller: Jindřich Valenta – Concept Vysokomýtská 1800, 565 01 Choceň Tschechische Republik Ident.-Nr.: 13216660 Tel.: + 420 465 471 400, Fax: [phone], E-Mail: [e-mail] www: www.my-concept.com Produktdetails Modell: Herstellernummer: Verkaufsdatum: Stempel und Unterschrift des Verkäufers:106 VP6130
