BEDIENUNGSANLEITUNG Cordless 86720 UNOLD

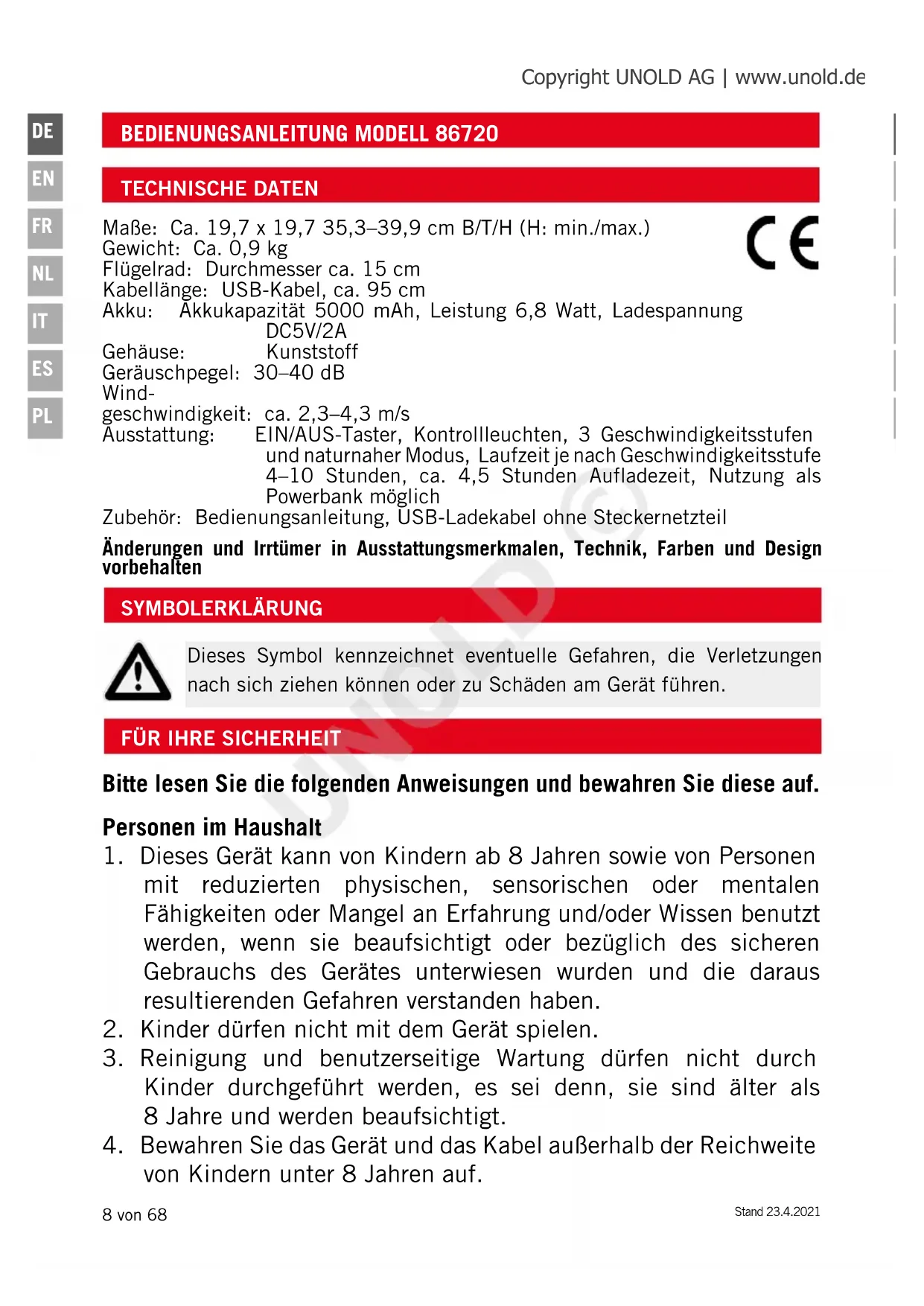

BEDIENUNGSANLEITUNG MODELL 86720

TECHNISCHE DATEN Bitte lesen Sie die folgenden Anweisungen und bewahren Sie diese auf. Personen im Haushalt

1. Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen

mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.

2. Kinder dürfen nicht mit dem Gerät spielen.

3. Reinigung und benutzerseitige Wartung dürfen nicht durch

Kinder durchgeführt werden, es sei denn, sie sind älter als 8 Jahre und werden beaufsichtigt.

4. Bewahren Sie das Gerät und das Kabel außerhalb der Reichweite

von Kindern unter 8 Jahren auf. SYMBOLERKLÄRUNG Dieses Symbol kennzeichnet eventuelle Gefahren, die Verletzungen nach sich ziehen können oder zu Schäden am Gerät führen. Maße: Ca. 19,7 x 19,7 35,3–39,9 cm B/T/H (H: min./max.) Gewicht: Ca. 0,9 kg Flügelrad: Durchmesser ca. 15 cm Kabellänge: USB-Kabel, ca. 95 cm Akku: Akkukapazität 5000 mAh, Leistung 6,8 Watt, Ladespannung DC5V/2A Gehäuse: Kunststoff Geräuschpegel: 30–40 dB Wind- geschwindigkeit: ca. 2,3–4,3 m/s Ausstattung: EIN/AUS-Taster, Kontrollleuchten, 3 Geschwindigkeitsstufen und naturnaher Modus, Laufzeit je nach Geschwindigkeitsstufe 4–10 Stunden, ca. 4,5 Stunden Aufladezeit, Nutzung als Powerbank möglich Zubehör: Bedienungsanleitung, USB-Ladekabel ohne Steckernetzteil Änderungen und Irrtümer in Ausstattungsmerkmalen, Technik, Farben und Design vorbehalten Copyright UNOLD AG | www.unold.de UNOLD ©Stand 23.4.2021 9 von 68

5. Das Gerät an einem für Kinder unzugänglichen Ort aufbewahren.

Hinweis: Das Gerät wird ohne Steckernetzteil/USB-Ladegerät ausgeliefert. Um das Gerät aufzuladen, muss es jedoch über ein USB- Ladegerät mit dem Stromnetz verbunden werden. Hierbei gelten folgende Sicherheitshinweise im Umgang mit Elektrizität:

6. Beachten Sie unbedingt die Sicherheits- und Bedienhinweise

des jeweiligen USB-Ladegerätes und halten Sie diese ein.

7. Achten Sie beim Anschluss des USB-Ladegerätes auf die richtige

Netzspannung gemäß den Anforderungen des Ladegerätes.

8. Das USB-Ladegerät darf nicht mit einer externen Zeitschaltuhr

oder einem Fernbedienungssystem betrieben werden.

9. Das Gerät mit dem USB-Ladegerät nur in Innenräumen aufladen.

10. USB-Ladegerät vor Nässe, Hitze und direkter Sonneneinstrahlung

11. Begradigen Sie das Ladekabel immer auf die ganze Länge, um

Schäden durch Überhitzung zu vermeiden.

12. Ziehen Sie das Ladekabel nur am Steckernetzteil aus der

Steckdose. Keinesfalls direkt am Ladekabel ziehen.

13. Trennen Sie das USB-Ladegerät vom Stromnetz, wenn Sie es

14. Wenn Sie das Gerät zur Aufbewahrung beiseitelegen, wickeln

Sie das Ladekabel keinesfalls um das Gerät. Andernfalls kann die Zuleitung beschädigt werden. Trennen Sie das Ladekabel vom Gerät, wenn das Gerät komplett aufgeladen ist.

15. Solange sich das Steckernetzteil des USB-Ladegerätes in der

Steckdose befindet, stellt das Gerät, auch wenn es ausgeschaltet ist, in der Nähe von Wasser eine Gefahr dar.

16. Steckernetzteile dürfen keinesfalls mit nassen Händen berührt

17. Stecken Sie keine Gegenstände in das Steckernetzteil. Es

besteht die Gefahr eines Stromschlags durch Beschädigungen.

18. Achten Sie darauf, den Akku im Gerät nicht zu beschädigen, z. B.

durch Herunterfallen, Stöße oder Vibrationen. Ein beschädigter Akku darf nicht mehr verwendet werden. Nehmen Sie im Zweifelsfall Kontakt mit unserem Kundendienst auf.

19. Laden Sie den Akku regelmäßig auf, um eine Tiefenentladung

und somit einen eventuellen Defekt am Gerät zu vermeiden. Copyright UNOLD AG | www.unold.de UNOLD ©10 von 68 Stand 23.4.2021

20. Achtung: Das mitgelieferte Ladekabel eignet sich nicht zur

21. Wenn Flüssigkeit aus dem Akku austritt, sofort Schutzhandschuhe

beim Umgang mit dem Gerät tragen. Gerät nicht mehr benutzen. Haut- und Augenkontakt vermeiden. Sollte es dennoch zu Haut- oder Augenkontakt kommen, sofort einen Arzt aufsuchen. Das Gerät ist ausschließlich für die Verwendung im privaten Haushalt bestimmt, nicht jedoch für den gewerblichen Bedarf. Sicherheitshinweise zum sicheren Betrieb des Gerätes

22. Verwenden Sie das Gerät nicht in besonders staubhaltigen

Räumen oder in der Nähe brennbarer Substanzen.

23. Betreiben oder laden Sie das Gerät keinesfalls, wenn es von

einer kalten in eine wärmere Umgebung gebracht wird. Dabei entsteht Kondenswasser, das Schäden am Gerät verursachen kann. Warten Sie, bis das Gerät die jeweilige Raumtemperatur erreicht hat, bevor Sie es benutzen.

24. Öffnen Sie auf keinen Fall das Gehäuse des Gerätes. Andernfalls

kann der Akku beschädigt werden.

25. Das Gerät ist ausschließlich für den Haushaltsgebrauch oder

ähnliche Verwendungszwecke bestimmt, z. B. in Teeküchen in Geschäften, Büros oder sonstigen Arbeitsstätten, zur Verwendung durch Gäste in Hotels, Motels oder sonstigen Beherbergungsbetrieben, in Privatpensionen oder Ferienhäusern.

26. Achten Sie darauf, das Ladekabel nicht einzuklemmen oder

über Ecken zu ziehen, um Schäden an dem Kabel zu vermeiden.

27. Keinesfalls die Finger oder Gegenstände wie Nadeln, Stifte

usw. durch das Korbgitter in das Innere des Gerätes führen – Verletzungsgefahr!

28. Achten Sie darauf, dass sich lange Haare nicht im Flügelrad

29. Prüfen Sie regelmäßig das Gerät, den Stecker und das Ladekabel

auf Verschleiß oder Beschädigungen. Bei Beschädigung des Ladekabels oder anderer Teile senden Sie das Gerät bitte zur Überprüfung und Reparatur an unseren Kundendienst. Unsachgemäße Reparaturen können zu erheblichen Gefahren Copyright UNOLD AG | www.unold.de UNOLD ©Stand 23.4.2021 11 von 68

für den Benutzer führen und haben den Ausschluss der Garantie zur Folge.

30. Um Schäden zu vermeiden, darf das Gerät nicht mit Zubehör

anderer Hersteller oder Marken benutzt werden.

31. Nach Gebrauch sowie vor dem Reinigen den Netzstecker des

Ladegerätes aus der Steckdose ziehen. Das Gerät keinesfalls unbeaufsichtigt lassen, wenn der Netzstecker eingesteckt ist. Spezielle Sicherheitshinweise für den Akku/die Powerbank

32. Betreiben Sie das Gerät keinesfalls, wenn es von einer kalten

in eine wärmere Umgebung gebracht wird. Dabei entsteht Kondenswasser, welches Schäden am Gerät verursachen kann. Lassen Sie das Gerät zunächst einige Zeit stehen, bis es Raumtemperatur erreicht hat. Dies kann unter Umständen einige Stunden dauern!

33. Das Gerät darf nicht umgebaut oder für andere als die hier

beschriebenen Zwecke genutzt werden. Unsachgemäße Verwendung kann zu Bränden, Stromschlägen, Personenschäden usw. führen.

34. Die Ausgangsspannung und der Strom des integrierten Akkus

betragen 5 V/2,1 A. Diese Werte dürfen nicht überschritten werden.

35. Achten Sie darauf, dass das Gerät nicht durch Herunterfallen,

Stöße, starke Vibrationen oder andere Einflüsse beschädigt wird. Einen beschädigten Akku dürfen Sie nicht verwenden! Nehmen Sie in diesem Fall Kontakt mit unserem Kundendienst auf.

36. Laden Sie das Gerät regelmäßig auf, auch wenn Sie das Gerät

nicht nutzen, um eine Tiefentladung des Akkus und damit einen Defekt zu vermeiden.

37. Achtung: Das mitgelieferte USB-Kabel eignet sich nicht zur

Übertragung von Daten!

38. Wenn Sie den Akku über eine USB-Stromquelle aufladen, müssen

Sie zunächst sicherstellen, dass die Stromquelle ausreichend Ladestrom bereitstellt. Andernfalls kann es zu Schäden am Gerät und der USB-Stromquelle kommen. Weitere Hinweise enthält das Kapitel „In Betrieb nehmen und Aufladen“.

39. Achtung: Sollte Flüssigkeit aus dem Akku austreten, sofort

geeignete Schutzhandschuhe beim Umgang mit dem Gerät Copyright UNOLD AG | www.unold.de UNOLD ©12 von 68 Stand 23.4.2021

Der Hersteller übernimmt keine Haftung bei fehlerhafter Montage, bei unsachgemäßer oder fehlerhafter Verwendung oder nach Durchführung von Reparaturen durch nicht autorisierte Dritte. Keinesfalls die Finger oder Gegenstände wie Nadeln, Stifte usw. durch die Öffnungen in das Innere des Gerätes führen. Achten Sie darauf, dass sich lange Haare nicht im Flügelrad verfangen können. Verletzungsgefahr! tragen. Haut- und Augenkontakt mit der Flüssigkeit meiden, da diese sehr aggressiv ist und zu Verletzungen führen kann. Sollte es dennoch zu Haut- oder Augenkontakt kommen, sofort einen Arzt aufsuchen. Achten Sie auch darauf, dass die Flüssigkeit nicht mit Oberflächen oder Gegenständen in Berührung kommt. Diese könnten beschädigt werden. Wenden Sie sich umgehend an unseren Kundendienst.

1. Entfernen Sie alle Verpackungsmaterialien und Transportsicherungen.

Halten Sie Verpackungsmaterial wie z. B. Kunststoffbeutel oder Styropor von Kleinkindern fern – Erstickungsgefahr!

2. Vergewissern Sie sich, dass das Gerät aufgeladen ist.

3. Das Gerät kann auch während des Ladevorgangs genutzt werden.

4. Ziehen Sie den Ventilatorkorb nach oben und drehen Sie

den Sockel herum (siehe Abbildung).

5. Fixieren Sie nun die Arretierung durch Drehen im Uhrzei-

gersinn, um das Standrohr des Ventilators zu befestigen.

6. Ziehen Sie am Teleskoprohr, bis die gewünschte Höhe

7. Der Ventilatorkorb kann im Bereich von 180° ausgerichtet

werden. Um Schäden am Gerät zu vermeiden, wenden Sie bitte keine übermäßige Kraft an.

8. Um das Gerät wieder zusammenzubauen, gehen Sie in

umgekehrter Reihenfolge vor: Schieben Sie das Teleskoprohr ganz nach unten, lösen Sie die Arretierung gegen den

IN BETRIEB NEHMEN UND BEDIENEN

Uhrzeigersinn und klappen Sie den Ventilatorkorb auf die Sockelunterseite herum.

9. Drücken Sie 3 Sekunden lang die Funktionstaste, um das

Gerät einzuschalten.

10. Drücken Sie die EIN/AUS-Taste wiederholt, bis das Gerät im

gewünschten Geschwindigkeitsmodus arbeitet. Es stehen 3 Geschwindigkeitsstufen (niedrig, mittel, hoch), sowie der naturnahe Modus zur Verfügung. Im naturnahen Modus arbeitet das Gerät in wechselnden Geschwindigkeiten.

11. Die Kontrollleuchte der jeweils gewählten Funktion leuchtet

blau auf und zeigt an, dass das Gerät in Betrieb ist.

12. Hinweis: Wenn die Kontrollleuchte rot leuchtet, lässt die Akkukapazität

nach. Laden Sie das Gerät so bald wie möglich auf.

13. Schalten Sie das Gerät an der EIN/AUS-Taste aus, wenn Sie es nicht mehr

benötigen. Drücken Sie hierfür die Taste ca. 3 Sekunden lang. AUFLADUNG

1. Vergewissern Sie sich, dass das Gerät ausgeschaltet ist.

2. Schließen Sie das Ladekabel am Ladeanschluss des Gerätes an (Micro-

3. Verbinden Sie das andere Ende des Ladekabels mit einem USB-Ladegerät.

4. Stecken Sie den Stecker des USB-Ladekabels in eine passende Stromquelle.

5. Achten Sie darauf, dass alle Kabel korrekt angeschlossen sind, da das Gerät

sonst nicht richtig aufgeladen werden kann.

6. Die Kontrollleuchten am Gerät blinken und zeigen an, dass das Gerät geladen

wird. Bei 25 % Aufladung bleibt eine Leuchte an, der Rest blinkt weiter. Sobald der Ladevorgang beendet ist (Dauer ca. 4,5 Stunden), leuchten die Kontrollleuchten dauerhaft.

7. Um Schäden am Akku zu vermeiden, sollte das Gerät nicht länger als

12 Stunden aufgeladen werden.

8. Sie können das Gerät je nach Stufe zwischen 5 und 24 Stunden nutzen,

bevor es wieder aufgeladen werden muss. Die maximale Kapazität des Akkus wird erst nach mehreren Ladevorgängen erreicht.

9. Laden Sie das Gerät erst dann wieder auf, wenn der Akku vollständig leer

ist. So bleibt die volle Leistungsfähigkeit des Akkus länger erhalten. Copyright UNOLD AG | www.unold.de UNOLD ©14 von 68 Stand 23.4.2021

10. Tipp: Das Gerät kann auch mit einem anderen USB-Ladekabel aufgeladen

werden, solange dieses den technischen Spezifikationen entspricht. Bitte wenden Sie sich im Zweifelsfall an unseren technischen Kundendienst.

11. Es ist auch möglich, das mitgelieferte Ladekabel an einen USB-Port eines

Computers anzuschließen und das Gerät auf diese Weise aufzuladen. Aus technischen Gründen kann dieser Ladevorgang allerdings sehr lange dauern, so dass wir das Aufladen mit einem USB-Ladegerät empfehlen.

12. Nutzung als Powerbank: Prüfen Sie, ob das Gerät vollständig aufgeladen

ist. Verbinden Sie den Stecker des mitgelieferten Kabels mit dem USB- Ladeausgang und verbinden Sie dann den Micro-USB-Stecker mit der Micro-USB-Buchse des mobilen Gerätes. Der Ladevorgang beginnt. Der Ventilator kann insgesamt 1 A Ausgangsstrom liefern. Bitte überwachen Sie den Ladevorgang. Wenn dieser unterbrochen werden soll, trennen Sie das Kabel vom mobilen Gerät. Sobald der Akku des mobilen Gerätes vollständig aufgeladen ist, trennen Sie den Ventilator vom mobilen Gerät. Copyright UNOLD AG | www.unold.de UNOLD ©Stand 23.4.2021 15 von 68

Schalten Sie das Gerät aus. Warten Sie, bis das Flügelrad vollständig zum Stillstand gekommen ist. Das Gerät darf keinesfalls in Wasser getaucht werden. Motor oder elektrische Bauteile des Gerätes dürfen nicht feucht werden.

1. Verwenden Sie grundsätzlich keine scharfen Scheuermittel, Stahlwolle,

metallischen Gegenstände, heißen Reinigungsmittel oder Desinfektionsmit- tel.

2. Wischen Sie Gehäuse und Gitter des Ventilators mit einem leicht feuchten

3. Um Staub von den Rotorblättern zu entfernen, kann der

obere Teil des Ventilatorkorbes geöffnet werden. Drehen Sie dazu die Vorderseite des Korbes vorsichtig gegen den Uhrzeigersinn. Das Gitter kann abgenommen werden. Reinigen Sie die Rotorblätter vorsichtig mit einem trockenen Tuch. Verwenden Sie auf keinen Fall Wasser, um Schäden am Gerät zu vermeiden! Versuchen Sie niemals, den Rotor auszubauen, da sonst das Gerät beschädigt wird. Setzen Sie das Gitter wieder auf und drehen Sie es leicht im Uhrzeigersinn, bis es wieder fest eingerastet ist. Erst dann darf das Gerät wieder in Betrieb genommen werden.

4. Bewahren Sie den Ventilator an einem trockenen und sicheren Ort auf, um

ihn vor Staub, Stößen, Hitze und Feuchtigkeit zu schützen. Wir empfehlen, die Originalverpackung aufzubewahren und das Gerät darin zu verstauen, wenn es nicht benötigt wird.

GARANTIEBESTIMMUNGEN ENTSORGUNG / UMWELTSCHUTZ Unsere Geräte werden auf hohem Qualitätsniveau für eine lange Nutzungsdauer her- ge stellt. Regelmäßige Wartung und fachge rechte Reparaturen durch unseren Kunden- dienst können die Nutzungsdauer des Gerätes verlängern. Wenn ein Gerät defekt und nicht mehr zu reparieren ist, beachten Sie bitte: Dieses Produkt darf nicht zusammen mit dem normalen Hausmüll entsorgt werden. Sie müssen dieses Produkt an einer aus- gewiesenen Sammelstelle zum Recycling von elektrischen oder elektronischen Geräten ab liefern. Durch das separate Sammeln und Recyceln von Abfallprodukten helfen Sie mit, die natürlichen Ressourcen zu schonen und stellen sicher, dass das Produkt in gesundheits- und umweltverträglicher Weise entsorgt wird. Verbrauchte Batterien gehören nicht in den Hausmüll. Bitte entsorgen Sie diese über Ihren Elektrohändler oder die jeweilige kommunale Sammelstelle. Wir gewähren auf unsere Geräte eine Garantie von 24 Monaten, bei gewerblichem Gebrauch 12 Monate, ab dem Kaufdatum für Schäden, die bei bestimmungsgemäßem Gebrauch nachweislich auf Werksfehler zurückzuführen sind. Innerhalb der Garantiezeit beheben wir Material- und Herstellungsfehler nach unserem Ermessen durch Reparatur oder Umtausch. Unsere Garantieleistungen gelten ausschließlich für in Deutschland und Österreich verkaufte Geräte. Bei anderen Ländern wenden Sie sich bitte an den zuständigen Importeur. Geräte, für die eine Mängelbeseitigung beansprucht wird, senden Sie bitte zusammen mit einer Kopie des maschinell erstellten Kaufbelegs, aus dem das Kaufdatum ersichtlich sein muss, sowie einer Fehlerbeschreibung gut verpackt an unseren Kundendienst. Auf unserer Internetseite www.unold.de/ruecksendung können Sie sich einen Rücksendeschein ausdrucken. (nur für Einsendungen aus Deutschland und Österreich). Von der Garantie ausgeschlossen sind Schäden durch Verschleiß, unsachgemäße Handhabung und Nichteinhaltung der Wartungs- und Pflegeanweisungen. Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe am Gerät von dritter Stelle vorgenommen werden. Eventuelle Ansprüche des Endverbrauchers gegenüber dem Verkäufer oder Händler werden durch diese Garantie nicht eingeschränkt.

INFORMATIONEN FÜR DEN FACHHANDEL

Hiermit erklärt die UNOLD AG, dass sich der Ventilator 86720 in Übereinstimmung mit den grundlegenden Anforderungen der europäischen Richtlinie für elektromagnetische Verträglichkeit (2014/30/EU) und der Niederspannungsrichtlinie (2014/35/EC) bendet. Die Übereinstimmung mit den Regularien bezieht sich auf den Tag der Erstellung dieser Erklärung. Hockenheim, 8.12.2016, UNOLD AG, Mannheimer Straße 4, 68766 Hockenheim Copyright UNOLD AG | www.unold.de UNOLD ©Diese Anleitung kann im Internet unter www.unold.de als pdf-Datei heruntergeladen werden.
